• Inleiding p. 75
• Veiligheid p. 77
• Montage p. 96
• Bediening p. 98
• Onderhoud p. 103
• Problemen oplossen p. 105
• Vervoer, opslag en verwerking p. 106
• Technische gegevens p. 107
• Accessoires p. 108

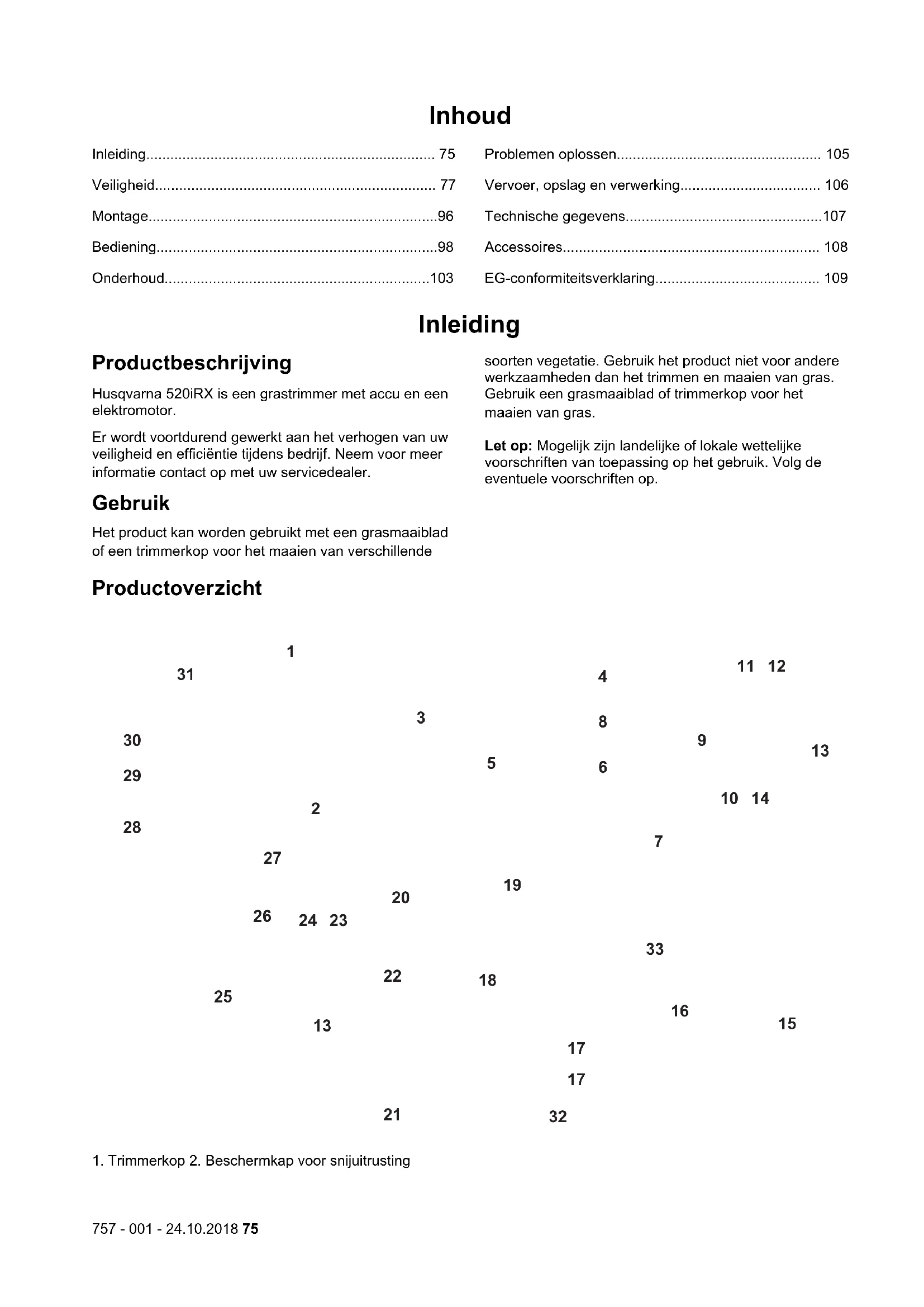

• EG-conformiteitsverklaring Inleiding Productbeschrijving Husqvarna 520iRX is een grastrimmer met accu en een elektromotor. Er wordt voortdurend gewerkt aan het verhogen van uw veiligheid en efficiëntie tijdens bedrijf. Neem voor meer informatie contact op met uw servicedealer. Gebruik Het product kan worden gebruikt met een grasmaaiblad of een trimmerkop voor het maaien van verschillende soorten vegetatie. Gebruik het product niet voor andere werkzaamheden dan het trimmen en maaien van gras. Gebruik een grasmaaiblad of trimmerkop voor het maaien van gras. Let op: Mogelijk zijn landelijke of lokale wettelijke voorschriften van toepassing op het gebruik. Volg de eventuele voorschriften op. Productoverzicht p. 109

1. Trimmerkop 2. Beschermkap voor snijuitrusting

757 - 001 - 24.10.2018 753. Steel

4. Snelontgrendeling van het draagstel

5. Draagstel, heuppad

8. Voedingsschakelaar

9. Vergrendeling voedingsschakelaar

12. Draairichtingsknop

24. Accu-indicatieknop

25. Transportbescherming

26. Gat voor borgpen 4 mm inbussleutel

Symbolen op het product WAARSCHUWING! Dit product kan gevaarlijk zijn! Onzorgvuldig of onjuist gebruik kan leiden tot ernstig letsel van de gebruiker of anderen. Het is erg belangrijk dat u de inhoud van de bedieningshandleiding doorleest en begrijpt. Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt. Gebruik goedgekeurde oogbescherming. Maximum toerental van de uitgaande as. Het product voldoet aan de geldende EG- richtlijnen.

5 m Houd personen en dieren op een minimale afstand van 15 m tijdens het gebruik van dit product. Draag goedgekeurde veiligheidshandschoenen. Gebruik antisliplaarzen voor zwaar gebruik. Risico op terugslag als de snijuitrusting een object raakt dat niet onmiddellijk wordt gesneden. Het product kan lichaamsdelen amputeren. Houd personen en dieren op een minimale afstand van 15 m tijdens het gebruik van dit product. Symbolen op het product of op de verpakking geven aan dat dit product niet beschouwd kan worden als huishoudelijk afval. Dit product moet worden afgevoerd via de daartoe aangewezen recyclingfaciliteiten. Het gebruik van het product kan tot rondvliegende voorwerpen leiden, waardoor letsel kan ontstaan. Gebruik flexibele snijdraad als trimmerdraad. Gebruik geen metalen snijelementen. De pijlen tonen de grenswaarde voor de stand van de hendel. Beschermd tegen spatwater. Gelijkstroom. Geluidsemissie naar de omgeving, raadpleeg de EG-richtlijn. De emissie van het product staat vermeld in het hoofdstuk "Technische gegevens" en op het label. yyyywwxxxx Het productplaatje toont het serien- ummer. yyyy is het productiejaar, ww is de productieweek en xxxx is het serienummer. 76 757 - 001 - 24.10.2018Symbolen op de accu en/of op de accuhouder. Lever dit product in bij een recyclepunt voor elektri- sche en elektronische ap- paratuur. (Alleen geldig voor Europa) Faalveilige transformator. Bewaar en gebruik de acculader alleen binnen. Dubbele isolatie. Productaansprakelijkheid Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij niet aansprakelijk voor schade die door ons product wordt veroorzaakt, indien:

• het product niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.

• het product een accessoire bevat die niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.

• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit. Veiligheid Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd. OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie. Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot

757 - 001 - 24.10.2018 77elektrische schokken,

brand en/of ernstig letsel. Let op: Bewaar alle waarschuwingen en instructies voor later gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst zowel naar gereedschappen die op het lichtnet (met snoer) werken als gereedschappen die met een accu (snoerloos) werken. Controle voor het starten

Verwijder altijd de accu om onbedoeld starten van het product te voorkomen. Verwijder altijd de accu voordat u onderhoudswerkzaamheden aan het product uitvoert.

Controleer het product voor gebruik en na vallen of stoten op tekenen van slijtage of beschadiging en repareer indien nodig.

Controleer het werkgebied. Verwijder alle losse voorwerpen, zoals stenen, stukjes glas, spijkers, ijzerdraad, touw en dergelijke, die weggeslingerd kunnen worden of vast kunnen komen zitten in de maaier of beschermkap.

Controleer de motor op vuil en barsten. Gebruik een borstel om de motor te ontdoen van gras en bladeren. Draag handschoenen indien nodig.

Controleer of de trimmerkop volledig op de trimmer is bevestigd.

Controleer of het product in goede staat is. Controleer of alle moeren en bouten goed vastgedraaid zijn.

Controleer de trimmerkop en de trimmerbeschermkap op beschadigingen en barsten. Vervang de trimmerkop of de trimmerbeschermkap indien deze terugslag te verduren hebben gehad of barsten vertonen. Gebruik altijd de aanbevolen beschermkap voor die specifieke snijuitrusting. Zie het hoofdstuk Technische gegevens.

De gebruiker van het product moet erop toezien dat er tijdens het werk geen mensen of dieren dichter dan 15 meter bij het product komen. Indien meerdere gebruikers in hetzelfde gebied werken,

757 - 001 - 24.10.2018moet de veiligheidsafstand

Voer voor gebruik een algemene inspectie van het product uit. Zie het onderhoudsschema.

Mogelijk zijn landelijke of lokale wettelijke voorschriften van toepassing op het gebruik. Volg de eventuele voorschriften op. Persoonlijke veiligheid

Het maaigereedschap stopt niet onmiddellijk nadat het product is uitgeschakeld.

Het product is uitsluitend bedoeld voor het maaien van gras.

Houd omstanders uit de buurt.

Wees altijd alert, kijk wat u doet en gebruik uw gezonde verstand wanneer u elektrisch gereedschap gebruikt. Gebruik een elektrisch apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrische apparaten kan leiden tot ernstig persoonlijk letsel.

De machine is niet bedoeld voor gebruik door personen (waaronder kinderen) met fysieke, zintuiglijke of geestelijke beperkingen, of een gebrek aan kennis en ervaring, tenzij ze begeleiding bij of aanwijzingen voor het gebruik van de machine hebben ontvangen van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht worden gehouden om er zeker van te zijn dat ze niet met het apparaat spelen.

Laat het product nooit gebruiken door kinderen of andere personen die niet zijn opgeleid voor het gebruik of onderhoud van het product en/of de accu. De minimumleeftijd van de gebruiker kan zijn vastgelegd in plaatselijke voorschriften.

Sla de apparatuur op in een afsluitbare ruimte zodat het buiten het bereik is van kinderen en onbevoegde personen.

Houd handen en voeten altijd uit de buurt van de maaizone, in het bijzonder bij het inschakelen van de motor.

757 - 001 - 24.10.2018

79• Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen verstrikt raken in bewegende onderdelen.

Draag altijd persoonlijke beschermingsuitrusting. Zie de instructies in het hoofdstuk "Persoonlijke beschermingsuitrusting".

Gebruik altijd een (stof)masker tijdens stoffige werkzaamheden.

Schakel het product uit wanneer het moet worden verplaatst. Verwijder altijd de accu wanneer u de machine aan een andere persoon geeft.

Denk erom dat het uw verantwoordelijkheid als gebruiker is om mensen en hun eigendommen niet bloot te stellen aan ongelukken of gevaar.

De transportbescherming moet altijd worden gebruikt voor opslag en transport. Gebruik en verzorging van elektrische apparaten

De enige accessoires die u samen met dit product kunt gebruiken, zijn de snijuitrustingen die worden aanbevolen in het hoofdstuk met technische gegevens.

Gebruik nooit een product dat zo gewijzigd is dat het niet langer overeenkomt met de originele uitvoering. Gebruik het product nooit in de buurt van explosieve of ontvlambare materialen.

Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreven veiligheidscontroles en de onderhouds- en service- instructies uit. Bepaalde onderhouds- en servicemaatregelen moeten door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud.

Gebruik alleen originele reserveonderdelen.

Zorg dat de ventilatieopeningen altijd vrij zijn van afvalmaterialen.

Houd de handgrepen droog, schoon en vrij van olie en vet.

Alle deksels, beschermingen en hendels moeten aangebracht zijn voor u start.

Gebruik de machine alleen bij daglicht of onder goed verlichte omstandigheden.

Voorkom overstrekken. Zorg dat u te allen tijde stevig en in balans staat.

Forceer het product niet. Het werk verloopt beter en met minder kans op letsel als het product wordt gebruikt met de snelheid waarvoor het is ontworpen.

Werken in slechte weersomstandigheden is vermoeiend en kan tot extra gevaarlijke situaties leiden. Het is niet aanbevolen om het product te gebruiken bij zeer slecht weer, bijvoorbeeld dichte mist, zware regen, sterke wind, intense koude of bij risico op bliksem.

Als het product overmatig begint te trillen, stopt u het product en verwijdert u de accu.

Vermijd onbedoeld starten - draag het apparaat niet met de vinger op de schakelaar.

Inactieve apparaten binnen opslaan - als het apparaat niet in gebruik is, moet het binnenshuis worden opgeslagen

U dient uitsluitend te lopen, nooit te rennen. Gebruik altijd uw gezond verstand Het is niet mogelijk om elke mogelijke situatie te vermelden. Wees altijd voorzichtig en gebruik uw gezond verstand. Vermijd situaties die uw capaciteiten te boven gaan. Als u na het lezen van deze instructies nog vragen hebt over de bedieningsprocedures dient u een expert te raadplegen voordat u verder gaat. WAARSCHUWING: Sta nooit toe dat kinderen de machine gebruiken of in de buurt van de machine komen. De machine start gemakkelijk, zodat kinderen deze mogelijk kunnen starten wanneer ze niet onder volledig toezicht staan. In dat geval kan er een risico op ernstig persoonlijk letsel bestaan. Koppel de

757 - 001 - 24.10.2018 81accu daarom los

wanneer de machine niet onder streng toezicht staat. Algemene veiligheidsinstructies WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Verwijder de accu om onbedoeld starten van de machine te voorkomen.

Dit product kan bij onvoorzichtig of onjuist gebruik een gevaarlijk gereedschap zijn. Dit product kan ernstig of fataal letsel toebrengen aan de gebruiker of anderen.

Gebruik het product niet als de oorspronkelijke specificatie is gewijzigd. Vervang geen onderdelen van het product zonder toestemming van de fabrikant. Gebruik alleen onderdelen die zijn goedgekeurd door de fabrikant. Onjuist onderhoud kan leiden tot letsel of de dood.

Controleer het product vóór gebruik. Zie Veiligheidsvoorzieningen op het product op pagina 90

Onderhoud op pagina 103

Gebruik nooit een defect product. Voer de in deze handleiding beschreven veiligheidscontroles en de onderhouds- en service- instructies uit.

Kinderen moeten onder toezicht worden gehouden om er zeker van te zijn dat ze niet met het product spelen. Laat het product nooit gebruiken door kinderen of andere personen die niet zijn opgeleid voor het gebruik of onderhoud van het product en/of de accu. De minimumleeftijd van de gebruiker kan zijn vastgelegd in plaatselijke voorschriften.

Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde personen te verhinderen.

Bewaar het product buiten het bereik van kinderen.

De oorspronkelijke vormgeving van het product mag in geen enkel geval worden gewijzigd zonder toestemming van de

757 - 001 - 24.10.2018fabrikant. Gebruik altijd

originele accessoires. Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstig persoonlijk letsel of de dood van zowel gebruiker als omstanders leiden. Let op: Landelijke of lokale wettelijke voorschriften kunnen van toepassing zijn op het gebruik. Volg de eventuele voorschriften op. Veiligheidsinstructies voor montage Montage van bladen en trimmerkoppen WAARSCHUWING: Wanneer u de snijuitrusting monteert is het heel belangrijk dat de geleidepen van de meenemer/steunflens op de juiste manier in het middengat van de snijuitrusting terecht komt. Als de snijuitrusting verkeerd gemonteerd is, kan dat ernstige en/of dodelijke verwondingen veroorzaken. WAARSCHUWING: Onder geen beding mag snijuitrusting worden gebruikt zonder dat een goedgekeurde beschermkap is gemonteerd. Zie het hoofdstuk Technische gegevens. Indien een verkeerde of defecte beschermkap wordt gemonteerd, kan dit ernstige verwondingen veroorzaken. Veiligheidsinstructies voor bediening WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Wanneer u in een situatie belandt waarin u niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw

757 - 001 - 24.10.2018

83servicewerkplaats. Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwalificeerd bent.

Gebruik het product nooit wanneer u vermoeid bent, alcohol of drugs hebt gebruikt, of als u medicijnen gebruikt die uw gezichtsvermogen, beoordelingsvermogen of coördinatie kunnen beïnvloeden.

Het gebruik van defecte snijuitrustingen kan het risico op ongevallen vergroten.

Sta niet toe dat kinderen het product gebruiken of in de buurt van het product komen. Het product start gemakkelijk, zodat kinderen deze mogelijk kunnen starten wanneer ze niet onder volledig toezicht staan. In dat geval kan er een risico op ernstig persoonlijk letsel bestaan. Koppel de accu los wanneer het product niet onder streng toezicht staat.

Zorg ervoor dat er zich geen personen of dieren zich op een afstand kleiner dan 15 meter bevinden terwijl u werkt. Indien meerdere gebruikers in hetzelfde gebied werken, moet de veiligheidsafstand minimaal 15 meter bedragen. Anders is er een risico op ernstig persoonlijk letsel. Schakel het product onmiddellijk uit indien iemand dichterbij komt. Draai het product nooit rond zonder eerst te controleren of er achter u niet iemand zich in de veiligheidszone bevindt.

Zorg ervoor dat mensen, dieren of andere dingen geen invloed hebben op uw controle over het product en dat ze niet in contact komen met de snijuitrusting of losse objecten die worden uitgeworpen door de snijuitrusting. Gebruik het product echter nooit zonder de mogelijkheid hulp in te kunnen roepen in geval van nood.

Controleer altijd het werkgebied. Verwijder alle losse voorwerpen, zoals stenen, stukjes glas, spijkers, staaldraad, touw en dergelijke, die weggeslingerd kunnen worden of vast kunnen komen zitten in de snijuitrusting.

Zorg ervoor dat u veilig kunt gaan en staan. Controleer of

757 - 001 - 24.10.2018er eventuele hindernissen zijn

als u onverwacht snel moet kunnen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanneer u op hellend terrein werkt.

Zorg steeds voor een goede balans en een stabiele houding. Voorkom overstrekken.

Schakel de motor uit wanneer u zich verplaatst.

Leg het product nooit neer zonder het uit te schakelen en de accu te verwijderen. Laat het product nooit onbeheerd achter terwijl het ingeschakeld is.

Verwijder de accu voordat u het product aan een andere persoon overdraagt.

Zorg ervoor dat kleding of lichaamsdelen niet in contact komen met de snijuitrusting wanneer het product is ingeschakeld. Houd het product altijd onder taillehoogte.

Als er iets in de snijuitrusting vast kom te zitten terwijl u het product bedient, moet u het product stoppen en uitschakelen. Zorg ervoor dat de snijuitrusting geheel stopt. Verwijder de accu voordat u het product en/of de snijuitrusting schoonmaakt, inspecteert of repareert. Er bestaat een risico op brandwonden, aangezien de versnelling erg heet kan worden. Draag handschoenen wanneer u met de snijuitrustingen werkt.

Houd uw handen en voeten uit de buurt van de snijuitrusting totdat deze volledig is gestopt wanneer het product is uitgeschakeld.

Wees alert op stukken tak die tijdens het snijden weggeslingerd kunnen worden. Snijd niet te dicht bij de grond waar stenen en andere voorwerpen kunnen worden weggeslingerd.

Kijk uit voor wegschietende objecten. Gebruik altijd goedgekeurde oogbescherming. Leun nooit over de beschermkap van de snijuitrusting. Stenen, afval, enz. kunnen omhoog schieten in uw ogen en blindheid of ernstig letsel veroorzaken.

Let als u gehoorbescherming draagt op waarschuwingssignalen of

757 - 001 - 24.10.2018

85geschreeuw. Doe uw gehoorbescherming altijd af zodra het product is gestopt.

Werk nooit op een ladder, stoel of andere verhoging die niet stevig vast staat.

Wanneer zich ongewenste trillingen voordoen, moet u een nieuw stuk draad naar buiten tikken. Wanneer de draad de juiste lengte heeft, stoppen de trillingen.

Overmatige blootstelling aan trillingen kan leiden tot bloedvat- en zenuwbeschadigingen bij personen met een slechte bloedcirculatie. Consulteer uw dokter wanneer u symptomen waarneemt die wijzen op overmatige blootstelling aan trillingen. Voorbeelden van zulke symptomen zijn slapen, geen gevoel, ”kriebels”, ”speldeprikken”, pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen worden meestal waargenomen in de vingers, handen of polsen.

Houd het product altijd met twee handen vast. Houd het apparaat rechts van uw lichaam.

Verwijder het gesneden materiaal niet en laat het niet door anderen verwijderen terwijl het product aan is of de snijuitrusting draait. Dit kan ernstig letsel veroorzaken.

Stop het product altijd, verwijder de accu en zorg ervoor dat de snijuitrusting niet kan draaien alvorens materiaal te verwijderen dat rond de bladas is gewikkeld of vastzit tussen de beschermkap en de snijuitrusting.

Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedienen.

Laat de activeringsschakelaar na elke werkstap los om accucapaciteit te besparen.

Forceer het product niet. Het werk verloopt beter en met minder kans op letsel als de machine wordt gebruikt met de snelheid waarvoor deze ontworpen is.

Stop het product onmiddellijk als een vreemd voorwerp wordt geraakt of als zich trillingen voordoen. Verwijder de accu uit het product en controleer of het product niet beschadigd is.

Producten die zijn uitgerust met een grasmaaiblad kunnen krachtig opzij schieten wanneer het blad in contact komt met vaste voorwerpen. Dit wordt terugslag genoemd. Terugslag kan zo heftig zijn dat het product en/of de gebruiker in een bepaalde richting wordt geworpen, waardoor de gebruiker de controle over het product kan verliezen. Terugslag kan onverwachts optreden wanneer het product blijft haken, afslaat of vastloopt. De kans op terugslag is groter in gebieden waar het moeilijk is om te zien wat u maait. Probeer om niet te zagen in het gebied tussen 12 en 3 uur van het blad. Vanwege de rotatiesnelheid van het blad kan terugslag precies in dit gebied optreden wanneer men in grovere stammen zaagt.

Gebruik geen grasmaaibladen en grasmessen op houtachtige stammen.

Bij het werken met een bosmaaier moet altijd het draagstel worden gedragen. Anders kunt u de bosmaaier niet veilig bedienen en uzelf of anderen verwonden. Gebruik nooit een draagstel met een defecte snelontgrendeling. Persoonlijke beschermingsuitrusting WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Draag tijdens het gebruik van het product altijd goedgekeurde persoonlijke beschermingsuitrusting.

757 - 001 - 24.10.2018

87Persoonlijke beschermingsuitrusting kunnen niet alle risico’s uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

Gebruik een veiligheidshelm bij kans op vallende voorwerpen.

Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Over het algemeen zijn accu- aangedreven producten relatief stil, maar schade kan voortvloeien uit een combinatie van geluidsniveau en lang gebruik. raadt aan dat gebruikers gebruik maken van gehoorbescherming wanneer producten gedurende een groot deel van de dag worden gebruikt. Bij continu en regelmatig gebruik dienen gebruikers hun gehoor regelmatig te laten controleren. WAARSCHUWING: Gehoorbescherming beperkt de mogelijkheid om geluiden en waarschuwingssignalen te horen.

Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt, moet u ook een goedgekeurde veiligheidsbril gebruiken. Een goedgekeurde veiligheidsbril moet voldoen aan de norm ANSI Z87.1 voor de VS of EN 166 voor de EU-landen.

Draag zo nodig handschoenen, bijvoorbeeld bij het monteren, inspecteren

Gebruik stevige antisliplaarzen.

Gebruik kleding van stevige stof. Gebruik altijd een zware lange broek en lange mouwen. Gebruik geen loszittende kleding die gemakkelijk kan blijven haken aan takjes en struikgewas. Draag geen sieraden, korte broek of sandalen of loop niet op blote voeten. Bind voor de veiligheid lang haar samen tot boven schouderhoogte.

Houd een EHBO-doos binnen handbereik. Snijuitrusting WAARSCHUWING: Verwijder de accu en zorg ervoor dat de snijuitrusting geheel stopt voordat u aan een deel van het snijhulpstuk werkt. WAARSCHUWING: Gebruik de juiste snijuitrusting. Gebruik de snijuitrusting alleen samen met de door ons aanbevolen beschermkappen, zie Accessoires op pagina

. Zorg dat de snijuitrusting op de juiste manier is geslepen. Een snijuitrusting die niet op de juiste wijze is geslepen, verhoogt het risico op terugslag. WAARSCHUWING: Een verkeerd geslepen of beschadigd blad verhoogt het risico op ongelukken. Houd de snijtanden van het blad goed en juist geslepen. Volg de instructies en

757 - 001 - 24.10.2018 89gebruik de aanbevolen

vijlmal. OPGELET: Wanneer het zaagblad verkeerd is ingesteld, is de kans op vastlopen en terugslag van het zaagblad groter. Hierdoor kan het zaagblad beschadigd raken. Houd de tanden van het blad in goede staat en zorg dat ze scherp zijn. Volg de instructies en gebruik de aanbevolen vijlmal. Draag beschermende handschoenen bij het hanteren van de snijuitrusting.

Gebruik het zaagblad voor het zagen van vezelachtige houtsoorten.

Gebruik de trimmerkop om gras te trimmen.

Controleer de snijuitrusting op beschadigingen en barsten. Vervang snijuitrusting indien deze beschadigd is. Trimmerkop

• Gebruik altijd de juiste trimmerkop en snijuitrustingen, zie Accessoires op pagina 108

Gebruik ook de door ons aanbevolen trimmerdraad, zie de montage aan het einde van de gebruikershandleiding.

• Zorg ervoor dat het mes dat op de trimmerbeschermkap zit, niet beschadigd is.

• Zorg ervoor dat de trimmerdraad strak en gelijkmatig rond de trommel is gewikkeld om schadelijke trillingen van het product te voorkomen. Verschillende draadlengten kunnen leiden tot onnodige trillingen. Tik op de trimmerkop voor de juiste lengte van de draad. Om de levensduur van de draad te verlengen, kunt u hem een paar dagen in water leggen voordat u hem gaat gebruiken. Dit zal de draad taaier maken. Veiligheidsvoorzieningen op het product WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

In dit hoofdstuk worden de veiligheidsvoorzieningen van het product beschreven, welke functie ze hebben en hoe controles en onderhoud moeten worden uitgevoerd om hun goede werking te waarborgen. Zie de instructies onder het kopje Productoverzicht op pagina 75 om te zien waar deze onderdelen zich bevinden op uw product.

De levensduur van het product kan worden verkort en het risico op ongevallen kan toenemen wanneer het onderhoud van het product

757 - 001 - 24.10.2018niet op de juiste manier

plaatsvindt en wanneer service en/of reparaties niet vakkundig worden uitgevoerd. Indien u meer informatie nodig hebt, verzoeken wij u contact op te nemen met de dichtstbijzijnde onderhoudsdealer.

Gebruik een product nooit wanneer de veiligheidsvoorzieningen defect zijn. De veiligheidsuitrusting van het product moet geïnspecteerd en onderhouden worden zoals beschreven in dit hoofdstuk. Als uw product een van deze controles niet doorstaat, moet u contact opnemen met uw servicewerkplaats om uw unit te laten repareren.

Om service en reparaties aan de machine uit te voeren, moet u een speciale opleiding hebben. Dit geldt met name voor de veiligheidsuitrusting van de machine. Als de machine één van de volgende controles niet goed doorstaat, moet u ermee naar uw servicewerkplaats gaan. Als u één van onze producten koopt, garandeert dit dat de reparaties en service door een vakman kunnen worden uitgevoerd. Als u uw machine heeft gekocht bij één van onze dealers die geen servicewerkplaats heeft, vraag hem dan waar de dichtstbijzijnde erkende werkplaats is. Toetsenbord controleren

B C a) Het product is ingeschakeld wanneer de led (A) brandt. b) Het product is uitgeschakeld wanneer de led (B) uit is.

Problemen oplossen op pagina 105 als het waarschuwingslampje (C) brandt of knippert. De vergrendeling van de activeringsschakelaar controleren De vergrendeling van de activeringsschakelaar is bedoeld om te voorkomen dat het product per ongeluk wordt ingeschakeld. Wanneer u de handgreep loslaat, gaat zowel de gashendel als de gashendelvergrendeling terug naar de beginpositie.

vergrendeld wanneer de vergrendeling in de uitgangspositie staat.

2. Druk de voedingsschakelaarvergrendeling in en

controleer of deze na het loslaten weer terugkeert naar de beginpositie.

3. Zorg ervoor dat de activeringsschakelaar en de

vergrendeling vrij kunnen bewegen en dat de retourveer juist werkt.

4. Start het product, zie

snijuitrusting stopt en blijft stilstaan. Beschermkap van de snijuitrusting controleren WAARSCHUWING: Gebruik geen snijuitrusting zonder een goedgekeurde en correct bevestigde beschermkap. Gebruik altijd de voorgeschreven beschermkap voor de snijuitrusting die u gebruikt, zie Productoverzicht op pagina 75 . Indien een verkeerde of defecte beschermkap van de snijuitrusting wordt gemonteerd, kan dit ernstige verwondingen veroorzaken. De beschermkap van de snijuitrusting houdt objecten tegen die in de richting van de gebruiker kunnen vliegen. Hij voorkomt ook letsel dat veroorzaakt wordt als u met de snijuitrusting in contact komt.

2. Voer een visuele controle uit op beschadigingen,

bijvoorbeeld scheuren.

3. Vervang de beschermkap van de snijuitrusting als

deze is beschadigd. Borgmoer controleren WAARSCHUWING: Stop de motor, gebruik veiligheidshandschoenen en wees voorzichtig rond de scherpe randen van de snijuitrusting.

• Controleer of de borgmoer correct bevestigd en aangedraaid is. Zie De borgmoer bevestigen en verwijderen op pagina 97

757 - 001 - 24.10.2018Snelle ontgrendelfunctie van het draagstel

WAARSCHUWING: Gebruik het draagstel niet als de snelle ontgrendelfunctie defect is. Zorg dat de snelle ontgrendelfunctie naar behoren werkt wanneer u het product afstelt. WAARSCHUWING: Als het product niet veilig aan het draagstel is bevestigd, kunt u het product niet veilig bedienen en uzelf of anderen verwonden. De snelle ontgrendelfunctie bevindt zich aan de voorzijde van het draagstel. De banden van het draagstel moet altijd in de juiste positie blijven. In een noodgeval kunt u met de snelle ontgrendelfunctie het product veilig verwijderen. Veiligheid bij accu's WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Gebruik alleen de BLi-accu. Zie Accessoires op pagina

Gebruik de oplaadbare BLi- accu uitsluitend als een voedingsbron voor de bijbehorende producten van Husqvarna. Gebruik de accu niet als voedingsbron voor andere apparaten, om letsel te voorkomen.

Risico van elektrische schok. Breng de accuklemmen niet in contact met sleutels, munten, schroeven of ander metaal. Dit kan een kortsluiting van de accu veroorzaken.

Gebruik geen niet-oplaadbare accu's.

Plaats geen voorwerpen in de luchtspleten van de accu.

93chemische brandwonden veroorzaken.

Houd de accu uit de buurt van magnetrons en hoge druk.

Probeer de accu niet te demonteren of te slopen.

Als er een accu lekt, zorg er dan voor dat de vloeistof niet in aanraking komt met uw huid of ogen. Als u in aanraking bent gekomen met de vloeistof, reinig het oppervlak dan met een ruime hoeveelheid water en zeep en raadpleeg een arts. Wrijf niet in uw ogen wanneer u vloeistof in uw ogen krijgt, maar spoel uw ogen minstens 15 minuten met water en raadpleeg een arts.

Gebruik de accu bij temperaturen tussen -10 °C (14 °F) en 40 °C (114 °F).

Reinig de accu of acculader nooit met water. Zie Product, accu en acculader reinigen op pagina 104

Gebruik geen defecte of beschadigde accu.

Sla accu's op uit de buurt van metalen voorwerpen, bijvoorbeeld spijkers, schroeven en sieraden.

Houd de accu buiten het bereik van kinderen. Veiligheidsvoorschriften voor acculader WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Risico van elektrische schok of kortsluiting wanneer de veiligheidsinstructies niet worden opgevolgd.

Gebruik geen andere acculader dan die bij uw product is geleverd. Gebruik uitsluitend QC-laders wanneer u vervangende BLi- accu's oplaadt.

Probeer de acculader niet te demonteren.

Gebruik geen defecte of beschadigde acculader.

Til de acculader niet op aan de voedingskabel. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek niet aan de voedingskabel.

Houd alle kabels en verlengsnoeren uit de buurt van water, olie en scherpe kanten. Let op dat de kabel

757 - 001 - 24.10.2018niet bekneld raakt tussen

objecten zoals deuren, hekken en dergelijke.

Gebruik de acculader niet in de buurt van brandbare materialen of materialen die corrosie kunnen veroorzaken. Controleer of de acculader niet is afgedekt. Haal de stekker van de acculader uit de wandcontactdoos bij rookontwikkeling of brand.

De accu mag alleen binnenshuis worden opgeladen op een plek met voldoende ventilatie en zonder direct zonlicht. Laad de accu niet buiten op. Laad de accu niet op in vochtige omstandigheden.

Gebruik de acculader alleen op plekken met een temperatuur tussen 5 °C (41 °F) en 40 °C (104 °F). Gebruik de lader in een omgeving die goed geventileerd, droog en stofvrij is.

Plaats geen voorwerpen in de koelspleten van de acculader.

Verbind de contacten van de acculader niet met metalen objecten, omdat dit kortsluiting in de acculader kan veroorzaken.

Gebruik goedgekeurde stopcontacten die niet beschadigd zijn. Controleer of de kabel van de acculader niet beschadigd is. Als er verlengkabels worden gebruikt, zorg er dan voor dat deze niet beschadigd zijn. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud aan het product gaat uitvoeren.

Verwijder de accu voordat u onderhoud of andere controles uitvoert, of het product demonteert.

De gebruiker mag alleen de onderhouds- en servicewerkzaamheden uitvoeren die in deze bedieningshandleiding zijn beschreven. Ga naar uw servicedealer voor verdergaande service- of onderhoudswerkzaamheden.

Reinig de accu of acculader nooit met water. Sterke reinigingsmiddelen kunnen schade aan het kunststof veroorzaken.

757 - 001 - 24.10.2018

95• Als u geen onderhoud uitvoert, verkort dit de levenscyclus van het product en vergroot het risico op ongevallen.

Voor alle service en reparaties is speciale training vereist, vooral voor de veiligheidsvoorzieningen op het product. Als niet alle controles in deze bedieningshandleiding een goed resultaat geven nadat u onderhoud hebt uitgevoerd, ga dan naar uw servicedealer. Wij garanderen dat u daar professionele reparaties en service voor uw product krijgt.

Gebruik alleen originele reserveonderdelen. Montage Inleiding WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het apparaat monteert. Handgreep monteren

1. Verwijder de knop en bevestig de handgreep zoals

weergegeven in de afbeelding.

2. Draai de knop licht vast.

3. Doe het draagstel om en hang de unit aan het

4. Stel de hendel af om het product in een goede

werkstand te zetten.

1. Duw het slotstuk (A) in de lushanger.

96 757 - 001 - 24.10.20182. Plaats de lushanger op de steel.

3. Verbind de uiteinden van de lushanger.

5. Plaats knop op de bout.

1. Breng de juiste trimmerbeschermkap voor de

trimmerkop aan, zie Accessoires op pagina 108

2. Hang de trimmerbeschermkap aan de haak op de

met de bout (B) aan de tegenoverliggende zijde van de steel.

Het maaiblad monteren OPGELET: Gebruik alleen de goedgekeurde beschermkap voor de bladen. Zie Accessoires op pagina 108

1. Zet het tandwielhuis van het product op een vlakke

ondergrond om ervoor te zorgen dat het blad goed wordt gemonteerd.

2. Bevestig de beschermkap van het blad (A) op de

steel, zie De trimmerbeschermkap monteren op pagina 97

3. Monteer de meenemer (B) op de uitgaande as.

4. Draai de uitgaande as totdat een van de openingen

in de meenemer op één lijn ligt met de overeenkomstige opening in het tandwielhuis.

5. Draai de borgbout (C) vast met de inbussleutel om

de as te vergrendelen.

6. Breng het blad (D) en de steunkop (E) aan op de

7. Plaats de ring (F) op de uitgaande as.

8. Breng de moer (G) aan. Houd de steel van de

dopsleutel zo dicht mogelijk bij de bladbeschermkap vast. Om de moer vast te draaien, draait u de dopsleutel linksom, dus tegen de draairichting in. Draai de moer vast met een moment van 35-50 Nm (3,5-5 kpm). De borgmoer bevestigen en verwijderen WAARSCHUWING: Stop de motor, gebruik veiligheidshandschoenen en wees voorzichtig rond de scherpe randen van de snijuitrusting. Er wordt een borgmoer gebruikt om een aantal soorten snijuitrusting te bevestigen. De borgmoer heeft een linkse schroefdraad.

757 - 001 - 24.10.2018

97• Bij het bevestigen draait u de borgmoer tegen de rotatierichting van de snijuitrusting in vast.

• Bij verwijderen van de borgmoer draait u de moer los in de rotatierichting van de snijuitrusting.

• Om de borgmoer los en vast te draaien gebruikt u een dopsleutel met een lange steel. De pijl in de afbeelding toont het gebied waar u de dopsleutel moet gebruiken. WAARSCHUWING: Wanneer u de borgmoer los en vastdraait, zou u zich kunnen verwonden aan de tanden van het zaagblad. Zorg er daarom altijd voor dat uw hand door de bladbeschermkap wordt afgeschermd bij dit werk. Let op: Zorg ervoor dat u de borgmoer niet met de hand kunt draaien. Vervang de moer als de nylonborgring een weerstand heeft van minder dan 1,5 Nm. De moer moet worden vervangen nadat deze ca. 10 keer los en vast is gedraaid. Draagstel afstellen WAARSCHUWING: Het product moet altijd stevig aan het draagstel worden vastgehaakt. Gebruik nooit een defect product.

1. Doe het draagstel om.

2. Sluit het product aan op het stopcontact.

3. Stel het draagstel af voor de beste werkhouding.

4. Verstel de schouderband zodanig dat het product

gelijkmatig op uw schouders weegt.

5. Stel het draagstel zodanig af dat de snijuitrusting

parallel aan de grond is.

6. Laat de snijuitrusting licht tegen de grond rusten.

Stel vervolgens de klem van het draagstel zodanig af dat het product goed in evenwicht is. Let op: Als u een grasmaaiblad gebruikt, moet dit ongeveer 10 cm/4 inch boven de grond blijven. Bediening Inleiding WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt. Het product controleren voor gebruik

• Controleer de motor op vuil en barsten. Verwijder bladeren en gras van de motor met behulp van een borstel. Draag indien nodig veiligheidshandschoenen.

• Zorg ervoor dat de trimmerkop correct aan het product is bevestigd.

• Voer de veiligheidsinspecties, onderhoud en servicebeurten uit die in deze handleiding worden aangegeven.

• Controleer of het product niet beschadigd is. Controleer of alle moeren en bouten goed zijn vastgedraaid. 98 757 - 001 - 24.10.2018• Zorg ervoor dat er geen barsten in het blad zitten. Barsten ontstaan gewoonlijk wanneer u bij het slijpen van het blad te scherpe hoeken aan de onderkant van de tanden maakt. Barsten kunnen ook optreden als u het blad met botte tanden gebruikt. Vervang het blad als dit beschadigd is.

• Controleer de steunflens op scheuren. Vervang de steunflens als deze beschadigd is.

• Controleer of de borgkracht van de borgmoer niet is verminderd. De borgmoer moet een borgkracht van minimaal 1,5 Nm hebben. Het aanhaalmoment van de borgmoer moet tussen 35-50 Nm liggen.

• Controleer de bladbeschermkap op beschadigingen of scheuren. Vervang de bladbeschermkap als hij geraakt is of scheuren heeft. Gebruik het product niet zonder beschermkap of met een defecte beschermkap.

• Controleer de trimmerkop en de beschermkap voor de snijuitrusting op beschadigingen of scheuren. Vervang de trimmerkop en de beschermkap voor de snijuitrusting als ze geraakt zijn of scheuren hebben.

• Zorg voordat u het product start dat alle afschermingen en beschermkappen, handgrepen en de snijuitrusting correct zijn aangebracht en onbeschadigd zijn. Aansluiten van acculader

1. Sluit de acculader alleen aan als de spanning en

frequentie overeenkomen met de specificaties op het productplaatje.

2. Steek de stekker in een geaard stopcontact. De LED

op de acculader licht eenmaal groen op. Let op: De accu wordt niet opgeladen als de accutemperatuur hoger is dan 50 °C/122 °F. Als de temperatuur hoger is dan 50 °C/122 °F, zal de acculader de accu afkoelen voordat de accu wordt opgeladen. De accu opladen Let op: Laad de accu op als u deze voor de eerste keer gebruikt. Een nieuwe accu is slechts 30% opgeladen.

1. Zorg ervoor dat de accu droog is.

2. Plaats de accu in de acculader.

757 - 001 - 24.10.2018

993. Zorg ervoor dat het groene laadlampje op de

acculader gaat branden. Dat betekent dat de accu goed is aangesloten op de acculader.

5. Trek aan de stekker om de acculader uit de

wandcontactdoos te halen. Trek niet aan de kabel.

6. Haal de accu uit de acculader.

Let op: Raadpleeg de handleidingen van de accu en de acculader voor meer informatie. De accu aansluiten op het product WAARSCHUWING: Gebruik uitsluitend originele Husqvarna-accu's in het product.

1. Zorg ervoor dat de accu volledig is opgeladen.

2. Druk de accu in de accuhouder van het product. De

accu is in positie vergrendeld als u een klik hoort. OPGELET: Als u de accu niet eenvoudig in de accuhouder kunt plaatsen, is de batterij niet correct geïnstalleerd. Dit kan schade aan het product veroorzaken.

3. Controleer of de accu goed is geïnstalleerd.

Accugegevens Raadpleeg de bedieningshandleiding van de accu voor informatie over het gebruik van de accu. Product starten Let op: Het product identificeert de snijuitrusting wanneer de snijuitrusting is gewijzigd, wordt gestart en de gashendel is ingedrukt. Het product stopt en de led knippert totdat de gashendel wordt losgelaten en terugkeert naar de oorspronkelijke positie. De snijuitrusting is op dit moment geïdentificeerd en voorbereid voor gebruik.

1. Druk de startknop in en houd deze ingedrukt totdat

de groene led brandt.

2. Gebruik de activeringsschakelaar om het toerental te

regelen. Het product gebruiken Automatische uitschakelfunctie Het product heeft een uitschakelfunctie die het product stopt als het product niet wordt gebruikt. De groene led voor start/stop-indicatie gaat uit en het product stopt na 120 seconden. De functie SavE starten Het product heeft een accubesparingsfunctie. De functie SavE zorgt voor de langste bedrijfstijd van de accu.

1. Druk op de knop SavE om de functie te starten. De

groene led gaat branden om aan te geven dat de functie is ingeschakeld.

2. Druk nogmaals op de knop SavE om de functie uit te

schakelen. De werkrichting van de trimmerkop wijzigen Het is mogelijk om de werkrichting van de trimmerkop te wijzigen. Dit is zowel op volle snelheid als in de stop- stand mogelijk. In de fabriek wordt de trimmerkop ingesteld om rechtsom te draaien. De groene led is uit als de trimmerkop rechtsom draait.

757 - 001 - 24.10.20181. Druk op de draairichtingknop om de trimmerkop

linksom te laten draaien. De groene led brandt wanneer de trimmerkop linksom draait. Let op: Het naar buiten tikken van de trimmerdraad voor een langere draad is eenvoudiger als de trimmerkop rechtsom draait. Maaisel van het grasmaaiblad/grasmes losmaken Als u een grasmaaiblad/grasmes gebruikt, is de draairichting linksom. Een groene led geeft aan dat het grasmaaiblad/grasmes linksom draait. Wijzig de draairichting naar rechtsom om het maaisel los te maken van het grasmaaiblad/grasmes.

1. Druk op de draairichtingknop om de draairichting te

veranderen. Let op: Als de draairichting gewijzigd wordt naar rechtsom, wordt het maaisel losgemaakt van het grasmaaiblad/grasmes. De snelheid van de grasmaaiblad/grasmes neemt gedurende korte tijd af voordat het weer linksom draait. Het product uitbalanceren

• Sluit het draagstel aan op de ophanghaak (A) of de lushanger (B) van het product.

• Hou tijdens het maaien de snijuitrusting parallel met grond.

• Het product is correct gebalanceerd wanneer het blad op maaihoogte dicht bij de grond is. Gras trimmen met een trimmerkop Gras trimmen

1. Houd de trimmerkop vlak boven de grond en schuin.

Druk de grastrimmerdraad niet in het gras.

2. Verkort de lengte van de trimmerdraad met 10-12

3. Verlaag het motortoerental om het risico op schade

aan planten te beperken.

4. Gebruik 80 % van het vermogen wanneer u in de

buurt van objecten gras maait. Gras verwijderen

1. Houd de trimmerkop boven de grond.

2. Kantel de trimmerkop.

3. Snijd met het uiteinde van de trimmerdraad rond

objecten in het werkgebied. OPGELET: Gras maaien. Andere objecten die worden getroffen door de trimmerdraad verhogen de slijtage van de trimmerdraad.

4. Gebruik 80% van de snelheid bij het snijden en

maaien van vegetatie. Dit vermindert de slijtage van de trimmerkop en de trimmerdraad.

1. Zorg dat de trimmerdraad parallel loopt aan de grond

wanneer u gaat maaien.

2. Duw de trimmerkop niet op de grond. Dit kan schade

aan het product veroorzaken.

3. Gebruik de maximale snelheid.

Gras vegen De luchtstroom uit het roterende trimmerdraad kan worden gebruikt om het maaisel uit een gebied te verwijderen.

1. Houd de trimmerkop met draad parallel aan de

grond en boven de grond.

3. Beweeg de trimmerkop van de ene naar de andere

kant en veeg het gras. WAARSCHUWING: Reinig de kap van de trimmerkop altijd wanneer u een nieuw trimmerdraad monteert om onbalans en trillingen in de hendels te voorkomen. Controleer ook de andere onderdelen van de trimmerkop en reinig deze indien nodig. Gras maaien met een grasmaaiblad

1. Sta stevig met uw voeten uit elkaar.

2. Laat de steunkop licht op de grond rusten. Hierdoor

voorkomt u dat het blad in de grond snijdt.

3. Gebruik een pendelende beweging van rechts naar

links als maaibeweging en laat de linkerkant van het blad (tussen 8 en 12 uur) de vegetatie snijden.

4. Kantel het blad naar links bij het maaien van gras.

Let op: Het gras zal hierdoor in een lijn liggen, waardoor het eenvoudiger te verzamelen is.

5. Gebruik een pendelende beweging van links naar

rechts voor de retourbeweging.

6. Houd bij het werk een ritme aan.

7. Beweeg naar voren en zorg dat u weer stevig staat.

9. Verwijder het product uit de klem op het draagstel.

10. Plaats het product op de grond.

11. Verzamel het maaisel.

van de activeringsschakelaar los.

2. Druk op de start/stop-knop totdat de groene led uit

3. Druk op de ontgrendelknoppen op de accu en trek

tegen de motor aankomt.

Onderhoud Inleiding WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u onderhoud aan het product gaat uitvoeren. Onderhoudsschema WAARSCHUWING: Verwijder de accu voordat u onderhoud uitvoert. Hieronder volgt een lijst van het onderhoud dat u aan het product moet uitvoeren. Zie Onderhoud op pagina

voor meer informatie. Onderhoud Elke dag Weke- lijks Maande- lijks Reinig de externe onderdelen van het product met een droge doek. Gebruik ge- en water.

Controleer of de start/stop-knop correct werkt en niet beschadigd is. X Controleer of de voedingsschakelaar en de vergrendeling van de voedingsscha- kelaar correct werken vanuit veiligheidsoogpunt.

Controleer of alle bedieningselementen werken en niet zijn beschadigd. X Houd de handgrepen droog, schoon en vrij van olie en vet. X Controleer of de snijuitrusting niet beschadigd is. Vervang de snijuitrusting als deze is beschadigd.

Controleer of de beschermkap voor snijuitrusting niet is beschadigd. Vervang de beschermkap van de snijuitrusting als deze is beschadigd.

Controleer of de schroeven en moeren goed zijn vastgedraaid. X Controleer of de ontgrendelknoppen op de accu werken en de accu in het pro- duct vergrendelen.

Controleer of de acculader niet beschadigd is en goed functioneert. X Controleer of de accu niet beschadigd is. X Zorg ervoor dat de accu is opgeladen. X Controleer of de acculader niet beschadigd is. X Controleer alle kabels, koppelingen en aansluitingen. Zorg ervoor dat deze niet zijn beschadigd en vrij zijn van vuil.

Controleer de verbindingen tussen de accu en het product. Controleer de verbin- ding tussen de accu en de acculader.

1. Controleer de accu op beschadigingen, bijvoorbeeld

bijvoorbeeld scheuren.

3. Controleer of de aansluitkabel van de acculader niet

beschadigd of gescheurd is. Product, accu en acculader reinigen

1. Reinig het product met een droge doek na gebruik.

2. Reinig de accu en acculader met een droge doek.

Houd de accugeleiderails schoon.

3. Zorg ervoor dat de aansluitingen van de accu en de

acculader schoon zijn voor dat de accu in de acculader of het product wordt geplaatst. De trimmerdraad controleren Gebruik alleen de aanbevolen trimmerdraad. Zie de afbeelding op de laatste pagina's van de handleiding.

1. Plaats de draad in de opening op het deksel van het

product om er zeker van te zijn dat de aanbevelingen worden opgevolgd. De trimmerkop vervangen Let op: Om de levensduur van de draad te verlengen, kunt u hem een paar dagen in water leggen voordat u hem gaat gebruiken. Dit zal de draad taaier maken.

1. Druk de vergrendelklemmen op de trimmerkop in en

verwijder de trimmerkop en de trimmerdraad.

2. Trek de draadtrechtereenheid naar buiten.

3. Verwijder de moer waarmee de trimmerkop en de

meenemer zijn vastgezet.

4. Vervang de trimmerkop.

5. Breng de moer aan.

6. Breng de trechtereenheid aan.

7. Monteer de trimmerkop.

Slijpen van grasmes en grasmaaiblad WAARSCHUWING: Stop het product. Draag veiligheidshandschoenen. WAARSCHUWING: Gooi een blad dat beschadigd is altijd weg. Probeer niet om een verbogen of verdraaid blad recht te buigen en opnieuw te gebruiken.

• Raadpleeg de meegeleverde instructies voor het correct slijpen van het grasmes of grasmaaiblad.

• Slijp alle snijkanten gelijkmatig om de balans te bewaren.

757 - 001 - 24.10.2018• Gebruik een platte vijl met enkele kapping.

Problemen oplossen Toetsenbord Led-display Mogelijke fouten Mogelijke actie Groen activeringslampje knip- pert. Lage accuspanning. Laad de accu op. Snijgereedschap identificeren. Laat de activeringsschakelaar los. Rode fout-led knippert. De gashendel en de activerings- knop worden tegelijkertijd inge- drukt. Wanneer u de voedingsschakelaar loslaat, wordt het product geactiveerd. Overbelasting. De snijuitrusting is geblokkeerd. Schakel het product uit. Verwijder de accu. Verwijder ongewenste materialen uit de snijuitrusting. Temperatuurafwijking. Laat het product afkoelen. Het product start niet. Vuil in de aansluitingen van de accu. Reinig de accu-aansluitingen met perslucht of een zachte borstel. De foutled brandt rood. Het product moet worden onder- houden. Neem contact op met de servicewerkplaats. Accu Probleem Mogelijke fouten Mogelijke oplossing Groene led knippert. Lage accuspanning. Laad de accu op. Rode fout-led knippert. De accu is leeg. Laad de accu op. Temperatuurafwijking. Gebruik de accu bij temperaturen tussen -10°C (14°F) en 40°C (104°F). Overspanning. Haal de accu uit de acculader. Rode fout-led gaat branden. Celverschil te groot (1V). Neem contact op met uw servicedealer.

757 - 001 - 24.10.2018 105Acculader

Led-display Mogelijke fouten Mogelijke ac- tie De fout-led knippert Temperatuurafwijking. Gebruik de ac- culader bij tem- peraturen tus- sen 5°C (14°F) en 40°C (104°F). Overspanning. Controleer of de netspanning overeenkomt met de span- ning die is aan- gegeven op het typeplaatje op het product. Haal de accu uit de accula- der. Rode fout-led gaat branden Neem contact op met uw er- kende service- werkplaats. Vervoer, opslag en verwerking Transport en opslag

• De meegeleverde Li-ion-accu's voldoen aan de wettelijke vereisten voor gevaarlijke goederen.

• Neem de bijzondere voorschriften op de verpakking en labels voor commercieel transport in acht. Dit geldt ook voor derden en expediteurs.

• Neem contact op met een persoon die gespecialiseerd is op het gebied van gevaarlijke stoffen voordat u het product verzendt. Neem alle van toepassing zijnde nationale voorschriften in acht.

• Breng tape aan op blootliggende aansluitingen wanneer u de accu in een pakket plaatst. Plaats de accu strak in het pakket om beweging te voorkomen.

• Verwijder de accu bij opslag of vervoer.

• Plaats de accu en de acculader in een droge, vocht- en vorstvrije ruimte.

• Bewaar de accu niet op plaatsen waar statische elektriciteit aanwezig is. Bewaar de accu niet in een metalen doos.

• Bewaar de accu op een plaats met een temperatuur tussen 5 °C (41 °F) en 25 °C (77 °F) en niet in direct zonlicht.

• Bewaar de acculader op een plaats met een temperatuur tussen 5 °C (41 °F) en 45 °C (113 °F) en niet in direct zonlicht.

• Laad de accu op tussen de 30% en 50% voorafgaand aan langdurige opslag.

• Berg de acculader op in een ruimte die afgesloten en droog is.

• Bewaar de accu niet in de buurt van de acculader. Laat kinderen en andere onbevoegde personen niet aan de apparatuur komen. Bewaar de apparatuur in een ruimte die u kunt afsluiten.

• Reinig het product en voer een volledige onderhoudsbeurt uit voordat u het product voor langere tijd opslaat.

• Gebruik de transportbescherming op het product om letsel bij personen of schade aan het product tijdens vervoer en opslag te voorkomen.

• Bevestig het product stevig tijdens vervoer. Accu, acculader en product afvoeren Het onderstaande symbool betekent dat het product geen huishoudelijk afval is. Lever het in bij een recyclepunt voor elektrische en elektronische 106 757 - 001 - 24.10.2018apparatuur. Dit voorkomt vervuiling van het milieu en letsel bij personen. Neem contact op met de lokale autoriteiten, het afvalverwerkingsbedrijf of uw dealer voor meer informatie. Let op: Het symbool staat op het product of op de verpakking van het product. Technische gegevens Technische gegevens 520iRX Motor Motortype BLDC (borstelloos) 36 V Toerental van uitgaan as, tpm 5500 Maaibreedte, mm 400 Gewicht Gewicht zonder accu, kg 3,8 Gewicht met accu, kg 5.1 Waterbeschermingsniveau IPX4

Geluidsvermogenniveau, gemeten dB(A) 92 Geluidsvermogenniveau, gegarandeerd L

Equivalent geluidsdrukniveau op oorhoogte van de gebruiker, gemeten in overeens- temming met EN/ISO 60335-2-91 en ISO 22868, dB(A):

Uitgerust met trimmerkop (origineel), links/rechts 1,2/0,7

De draagbare accumachines van Husqvarna die zijn gemarkeerd met IPX4 voldoen aan deze vereisten op productgoedkeuringsniveau

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/ EG. Het verschil tussen gegarandeerd en gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook spreiding in het meetresultaat omvat en de verschillen tussen de verschillende machines van hetzelfde model conform Richtlijn 2000/14/EG.

De gerapporteerde gegevens voor een vergelijkbaar geluidsdrukniveau voor de machine vertonen een typi- sche statistische spreiding (standaardafwijking) van 3 dB(A).

De gerapporteerde gegevens voor een trillingsniveau vertonen een typische statistische spreiding (standaar- dafwijking) van 2 m/s

Uitgerust met grasmaaiblad (origineel), links/rechts 2,8/1,6 Goedgekeurde accu's Gebruik uitsluitend originele BLi-accu's voor dit product. Goedgekeurde acculaders Acculader QC330 QC500 Ingangsspanning, V 100-240 100-240 Frequentie, Hz 50-60 50-60 Vermogen, W 330 500 Accessoires Goedgekeurde accessoires Goedgekeurd accessoire Type Beschermkap voor snijuitrusting, nr. Artikelnummer Trimmerkop T25B (Ø 2,0 mm - Ø 2,4 mm fluisterdraad) 577 01 83-03 Grasmaaiblad/grasmes Grasmaaiblad 255-4 (Ø 255 4 tanden) 577 01 83-03 Grasmaaiblad 255-3 (Ø 255 3 tanden) 577 01 83-03 Lushanger 590 28 23-01 108 757 - 001 - 24.10.2018EG-conformiteitsverklaring EG verklaring van overeenstemming Husqvarna AB, SE–561 82 Huskvarna, Zweden, tel.: +46-36-146500, verklaart dat de accutrimmer Husqvarna 520iRX met serienummers van 2016 en later (het jaar staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer) voldoet aan de eisen die zijn opgenomen in de RICHTLIJNEN VAN DE RAAD:

• van 17 mei 2006 "met betrekking tot machines" 2006/42/EG.

• van 26 februari 2014 "betreffende elektromagnetische compatibiliteit" 2014/30/EU.

• van 8 mei 2000 ”betreffende geluidsemissie door materieel voor gebruik buitenshuis” 2000/14/EG.

• van 8 juni 2011 over de "beperking van het gebruik van bepaalde gevaarlijke stoffen" 2011/65/EU. De volgende normen zijn van toepassing: EN 60335-1:2012+A11:2014, EN ISO 11806-1:2011, EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:2015, EN 50581:2012 SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, heeft een EG-typeonderzoek uitgevoerd volgens de richtlijn voor machines (2006/42/EG) artikel 12, punt 3b. SMP Svensk Maskinprovning AB heeft ook overeenkomst bevestigd met bijlage V van de richtlijnen van de raad 2000/14/EG. Het certificaat heeft nummer: 01/1610/006. Intertek Semko AB, Box 1103, SE-164 22 Kista, Zweden heeft een vrijwillige typegoedkeuring uitgevoerd voor Husqvarna AB. Voor informatie over geluidsemissies, zie Technische gegevens op pagina 107

Huskvarna 2018-09-28 Pär Martinsson, Hoofd Ontwikkeling (gemachtigde vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie)
