GEBRUIKSAANWIJZING 545FR HUSQVARNA

Manuel d'utilisation Gebruiksaanwijzing Bedienungsanweisung

545FR, 545FX, 545FXT, 545RX, 545RXT

Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen

WAARSCHUWING! Motorzeisen, bosmaaiers en trimmers kuren gevaarlijk zijn! Slordig of onjuist gebruik kan resulteren in ernstig letsel of overlieden van de gebruiker of anderen. Het is uiterst belangrijk dat u de inhoud van de gebruikshandleiding doorleest en begrijpt.

Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk hebft begrepen.

Draag altijd:

• Een veiligheidshelm bij kans op vallende voorwerpen
• Goedgekeurde gehoorbeschemmers
  Een goedgekeurde oogbescherming

Maximum toerental van uitgaande as, tpm

Dit product voldoet aan de geldende CE-richtlijnen.

Waarschuwing voor weggeslingerde en afgeketste voorwerpen.

Gebruikers van de machine moeten erop toezien dat er tijdens het werk geen mensen of dieren dichter dan 15 meter bij de machine komen.

Machines die zijn uitgerust met zaagbladen of grasmessen können met enorme kracht opzij geworpen worden, wonneer het mes in contact komt met een vast voorwerp. Dit wordt terugslag genoemd. Het mes kan een arm of been amputeren. Hou mensen en dieren.altijd ten minste 15 meter bij de machine vandaan.

Gebruik aktijd goedgekeurde veiligheidshandschoenen.

Gebruik stevige antisliplaarzen.

Brandstofpomp

Choke: Zet de choke-hendel in de choke-positie.

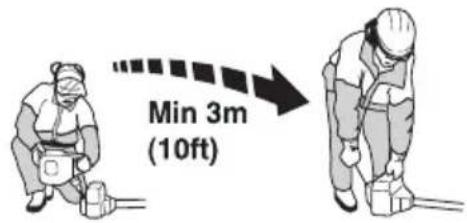

Brandstof bijvullen.

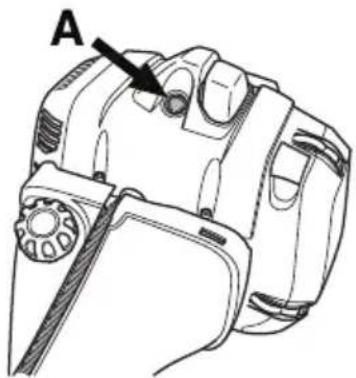

Decompressieklep: Druk de klep in om de druk in de cilinder te verminderen en om zo het starten van de machine te vergemakkelijken. De decompressieklep要去 algid gebruikt worden bij het starten.

Alleen bedoeld voor Niet-metalen flexibele snijuitrusting, d.w.z. trimmerkop met trimmerdraad.

Geluidsemissieaar de omgeving volgens de richtlijnen van de Europese Gemeenschap.De emissie van demachine wordt aangegeven in het hoofdstuk Technische gegevens en opplaatjes.

Het productplaatje toont het serienummer. yyy is het productiejaar, ww is de productiewEEK.

Overige op de machine aangegeven symbolen/ plaatjes verwijzenaar specifieke eisen aan certificering op bepaalde markten.

Controle en/of onderhoud要去 alsijdt uitgevoerd worden met uitgeschakelde motor en de stopschakelaar in de STOP-stand.

Gebruik aktijd goedgekeurde veiligheidshandschoenen.

Moet regelmatig schoongemaakt worden.

Controleer met het blote oog.

Gebruik van goedgekeurde oogbescherming verplicht.

yyyywwxxxxxx

INHOUD

Inhoud

VERKLARING VAN DE SYMBOLEN

Symbolen 41

INHOU

Inhoud 42

INLEIDING

Besteklant! 43

WAT IS WAT?

Wat is wat op de motorzeis? 44

ALGEMENE VEILIGHEIDSINSTRUCTIES

Maatregelen die voor de ingebruikname van neue motorzeisen, bosmaaiers en trimmers要去en worden getroffen. 45

Belangrijk 46

Persoonlijke veiligheidsuitrusting 46

Veiligheidsuitrusting van de machine 47

Snijuitrusting 50

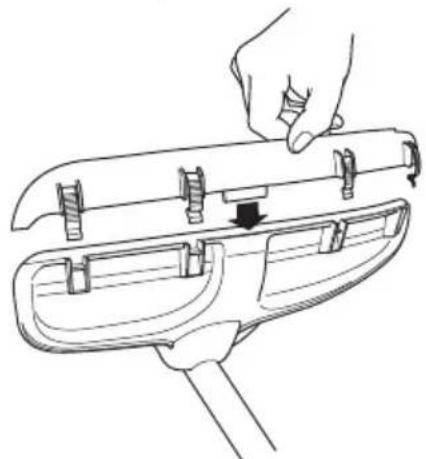

MONTEREN

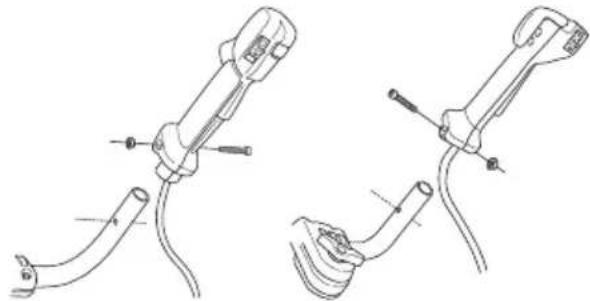

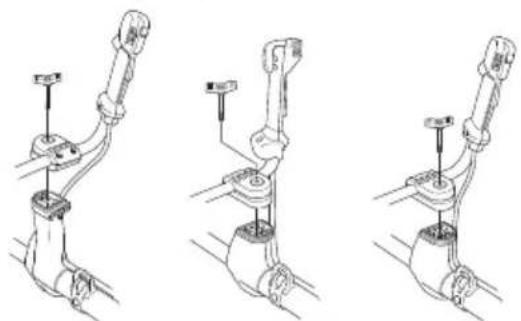

Monteren van stuur en gashandgreep 53

Transportpositie, stuur 53

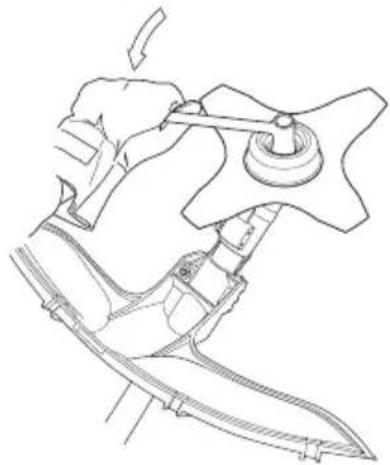

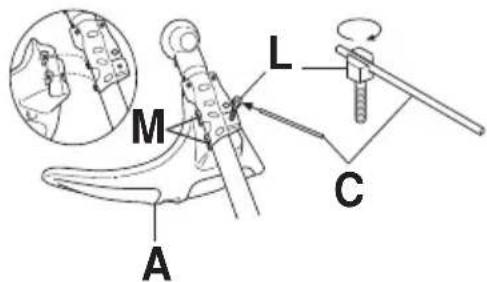

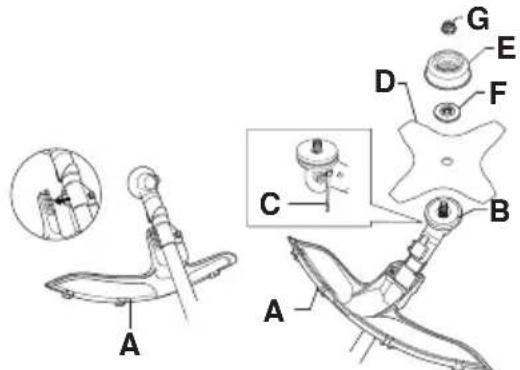

Montage van snijuitrusting 53

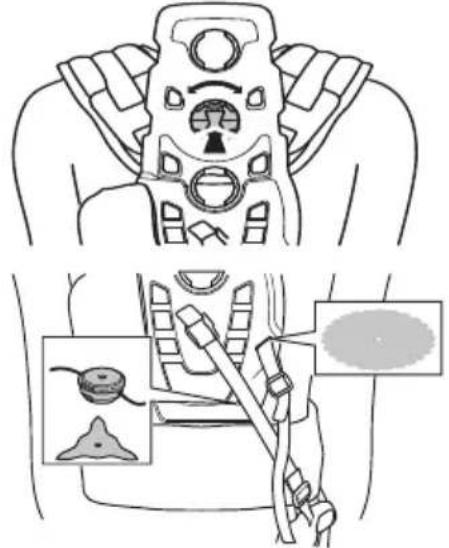

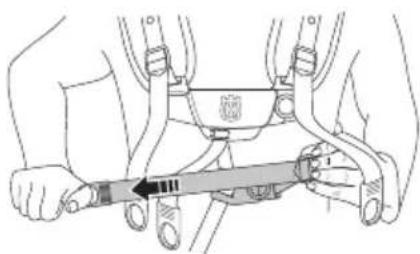

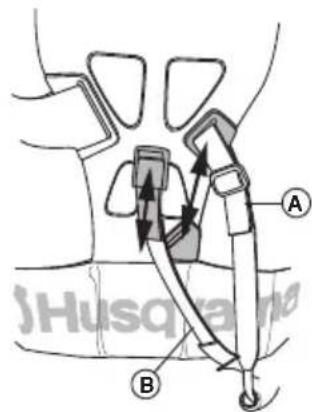

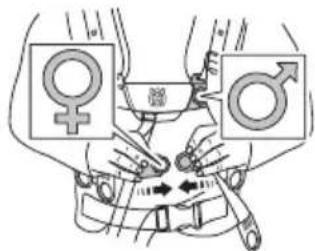

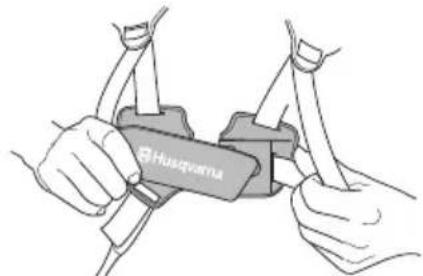

Aanpassen van draagstel en motorzeis 56

Balance X 56

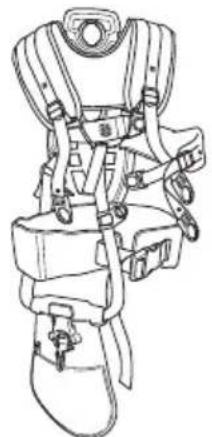

BalanceXT 57

BRANDSTOFHANTERING

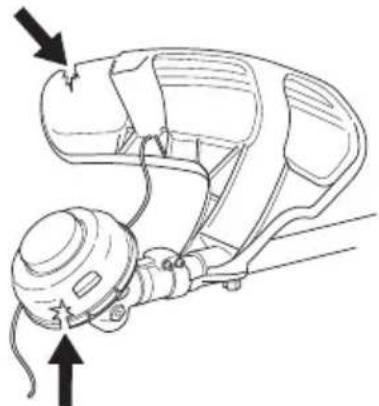

Controle voor het starten 61

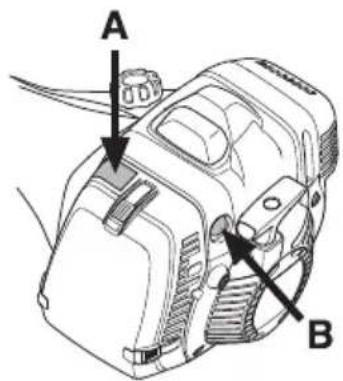

Starten en stoppen 61

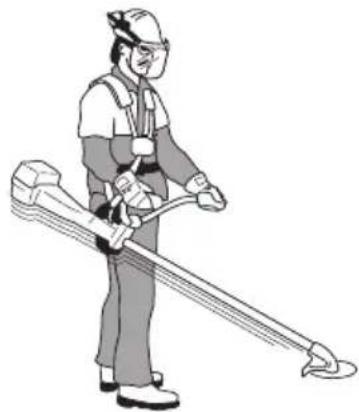

ARBEIDSTECHNIEK

Algemene werkinstructies 63

ONDERHOUD

Carburateur 68

Geluiddempers 68

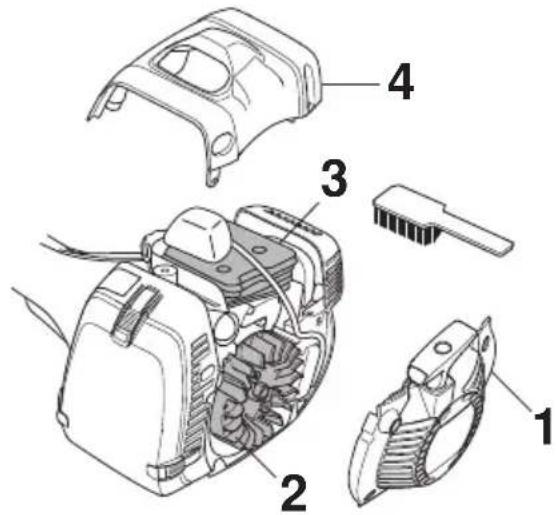

Koelsystem 69

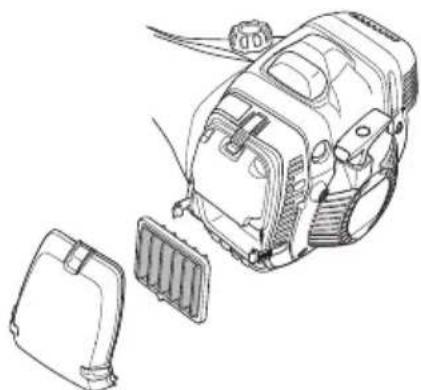

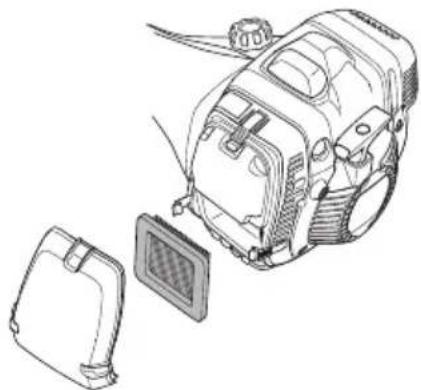

Luchtfilter 69

Hoekoverbrenging 70

Aandrijfas 70

Bougie 70

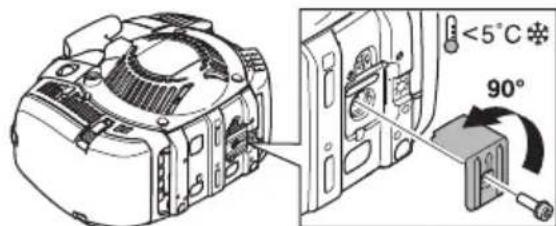

Gebruik in de winter 70

Storingsschema 72

Onderhoudsschema 73

TECHNISCHE GEGEVENS

EG-verklaring van overeenstemming 78

INLEIDING

Beste klant!

Gefeliciteerd met de aankoop van een Husqvarna-product! Husqvarna haet een geschiedenis die terugvoert tot 1689 toen koning Karl XI aan het strand van het riviertje Huskvarna een fabrik liet bouwen voor de productie van musketten. De locatie aan de Huskvarna was logisch omdat het riviertje werden gebruikt om waterkracht op te wekken en op die manier een waterkrachtcentrale vormde. In de meer dan 300aar van het bestaan van de Husqvarna-fabriek zijn ontelbare producten ges Produceerd, van houtfornuizen tot moderne keukenmachines, naalmachines, fietsen, motorfietsen enz. In 1956 werd de eerste motormaier geintroduceerd, die in 1959 ward gevolgd door een motorkettingzaag. Het is op dit terrein dat Husqvarna gegenwoordig actief is.

Husqvarna is heden ten dage een van de meest vooraanstaande producenten ter wereld van producten voor bos en tuin met kwaliteit en prestatie als de hoogste prioriteit. De missie is het ontwikken, produceren en op de markt brengen van gemotoriseerde producten voor bos- en tuinbouw en de bouw- en constructie-industrie. Het doel van Husqvarna is ook voorop te lopen met betrekking tot ergonomie, gebruikersvriendelijkheid, veiligheid en milieubewustzijn. Daarom is een groe hoeveelheid verschillende snufjes ontwikkeld om de producten op deze terreinen te verbeteren.

We zijn ervan overtuigd dat u de kwaliteit en prestaties van ons product gedurende een langeperiodeaar volle tevredenheid zult waarderen. Door de aankoop van eén van once producten krijt u de beschikking over professionele hulp bij reparations en service mocht er toch ieits gebeuren. Wanner u de machine Niet heeft gekocht bij een van onze erkende dealers, kurz u hen vragen maar de dichtstbijzijnde serviceworkplaats.

Wij hopen dat u tevreden zult+zijn met uw machine en dat deze u gedurende lange tijd za vergezellen. Denk erom dat deze gebruiksaanwijzing een waardevol document is. Door de inhoud (gebruik, service, onderhoud enz.) te volgen kunt u de levensduur van uw machine en de tweedehands waarde aanzienlijk verlungen. Mocht u uw machine verkopen要去 uervoort zorgen de gebruiksaanwijzing aan de neue eigenaar over te dragen.

Hartelijk dank voor het feit dat u een Husqvarna-product gebruikt!

Husqvarna AB werkkt voortdurend aan het verder ontwikkelen van haar producten en houdt zich dan ook hetrecht voor om+zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

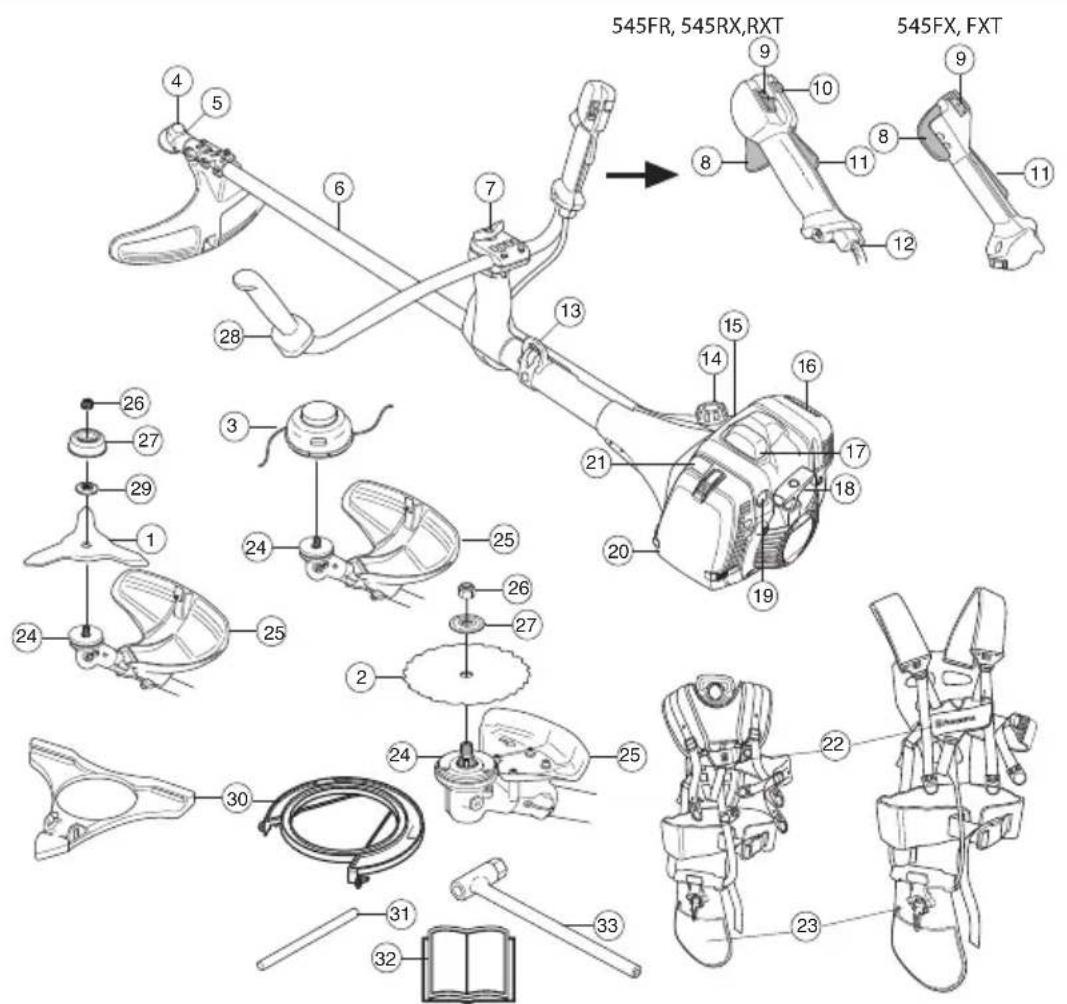

WAT IS WAT?

Wat is wat op de motorzeis?

1 Grasmaaiblad (545FR, 545RX, 545RXT)
2 Zaagblad (545FR, 545RX, 545RXT)
3 Trimmerkop (545FR, 545RX, 545RXT)
4 Hoekoverbrenging
5 Bijvulopening smeermiddel, hoekoverbrenging
6 Steel
7 Handvatinstelling
8 Gashendel
9 Stopschakelaar
10 Startgasknop
11 Gashendelvergrendeling
12 Afstellen gaskabel
13 Ophanghaak
14 Brandstoftank
15 Decompressieklep
16 Geluideddemer
17 Bougiekap en bougie

18 Starthendel
19 Brandstofpomp
20 Luchtfilterdeksel
21 Chokehendel
22 Draagstel, snelontgrendeling
23 Draagstel, heuppad
24 Meenemer
25 Beschemkap voor snijuitrusting
26 Borgmoer
27 Steunflens
28 Stur
29 Steunkop
30 Transportbescherming
31 Borgpen
32 Gebruiksaanwijzng
33 Bladmoersleutel

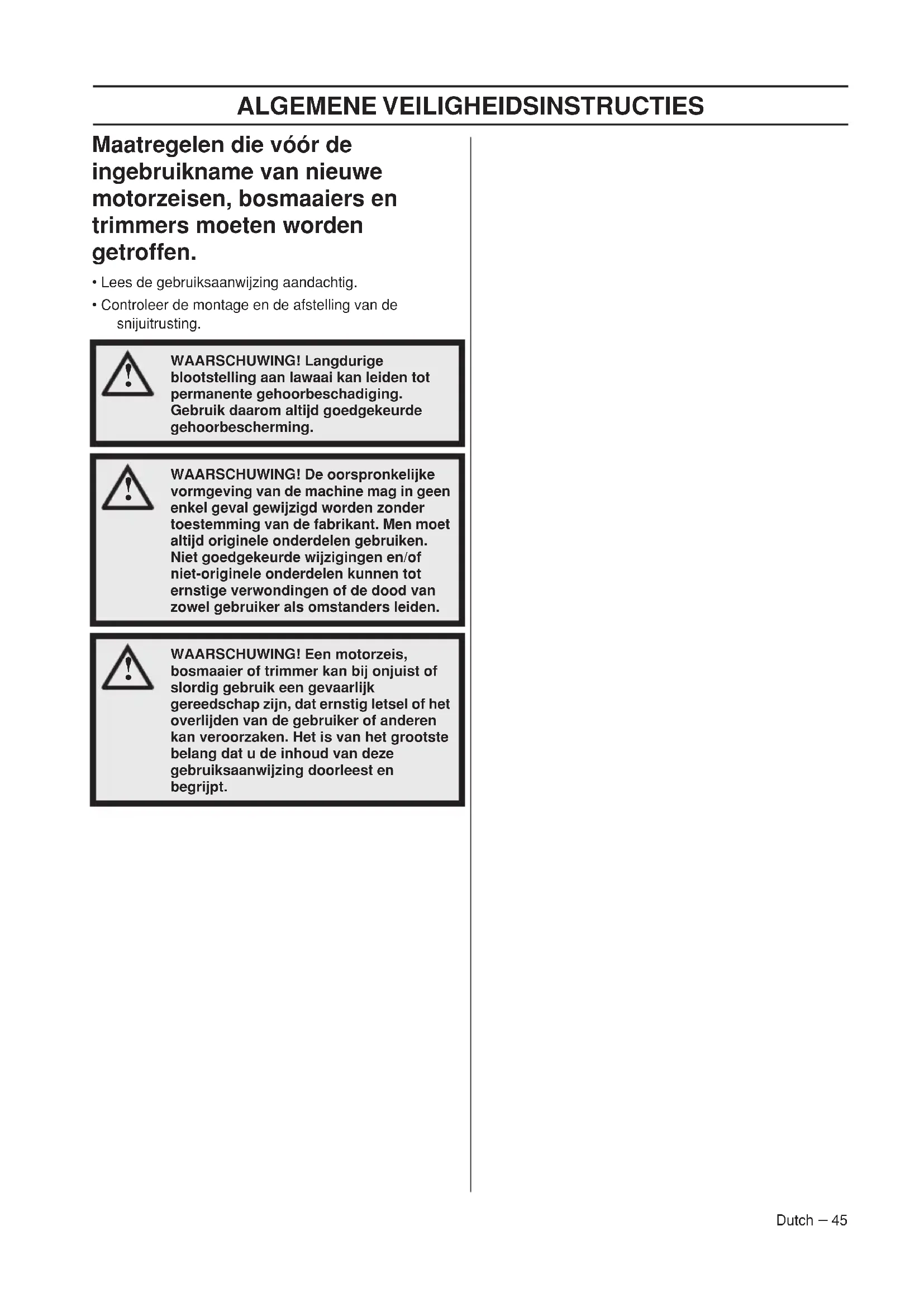

Maatregelen die vór de ingebruikname van weitere motorzeisen, bosmaaiers en trimmers要去en worden getroffen.

Lees de gebruiksaanwijzing aandachtig.
- Controller de montage en de afstelling van de snijuitrusting.

WAARSCHUWING! Langdurige bloatstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik waarom alkijd goedgekeurde gehoorbescherming.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Men要去 algid originele onderden gebruiken. Niet goedgekeurde wijzigingen en/of niet-originele onderden kannen tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! Een motorzeis, bosmaier of trimmer kan bij onjuist of slordig gebruik een gevaarlijk gereedschap zich, dat ernstig letsel of het overlieden van de gebruiker of anderen kan verroorzaken. Het is van het grootste belang dat u de inhoud van deze gebruiksaanwijzing doorleest en begrijpt.

Belangrijk

BELANGRIJKI

De motorzeis of gastrrimmer is uitsluitend bedoeld voor het trimmen en maaien van gras en/of voor gebruik in bossen.

Mogelijk zijn landelijkke of lokale wettelijkke voorschriften van toepassing op het gebruik. Volg de eventuele voorschriften op.

De enige accessoires waarvoor u de motoreenheid als aanrijfeenheid mag gebruiken zich de snijuitrustingen die aanbevolen worden in het hoofdstuk Technische gegevens.

Gebruik de machine nooit als u vermoeid of ziek bent, alcohol hebt gedronken, of als u andere verdovende middelen of medicijnen gebruikt die uw gezichtsvermögen, beordelingsvermögen of.Coordinatie kann beinvloeden.

Draag alkijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting".

Gebruik nooit een machine die zo gewijzigd is dat zeniet langer overeekenkomt met de originele UITvoering.

Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreiben veiligheidscontroles en de onderhouds- en service-instructiesuit. Bepaalde onderhouds- en servicemaastrupen要去en door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud.

Alle deksels, beschemmingen en hendels要去en aangebracht zich voor u start. Verzeker u ervan dat de bougiedop ontstekingskabel onbeschadigd zich om het risico van een elektrische schok te voorkomen.

Gebruikers van de machine要去en erop toezien dat ergen mensen of dieren tijdens het werk zichter dan 15 meter bij de machine komen. Indien meerde gebruikers op bezelfde werkplek werken, moet de veiligheidsafstand in ieder geval de dubbele boomlente bedragen, maar altijd minimaal 15 meter.

Voer voor gebruik een algemene inspectie van de machine uit; zich onderhoudsschema.

WAARSCHUWING! De EU-typegoedkeuring van dit product vervalts ongeoorloofde wijzigingen aan de motor aangebracht worden.

WAARSCHUWING! Deze machine produeert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkung van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedieren.

WAARSCHUWING! Een motor lately lopen in een afgesloten of slecht geventileerde ruimte kan dodelijk tegelukken verroorzaken door verstikking of koolmonoxidevergiftingig.

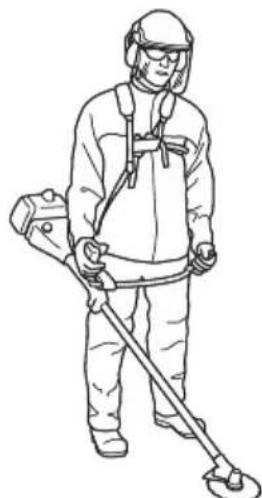

Persoonlijke veiligheidsuitrusting

BELANGRIJKI

Een motorzeis, bosmaaier of trimmer kan bij onjuist of slordig gebruik een gevaarlijk gereedschap zich, dat ernstig letsel of het overlijden van de gebruiker of anderen kan veroorzaken. Het is van het grootste belang dat u de inhoud van deze gebruiksaanwijzing doorleest en begrijpt.

Bij al het gebruik van de machine moet goedgekeurde persoonlijke beschemingsuitrusting gebruikt worden. Persoonlijke beschemingsuitrusting elimineert de risico's Niet, maar verminder het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad wonneer u uw utrusting koopt.

WAARSCHUWING! Wees altijd bedacht op waarschuwingssignalen of geroep wonneer u gehoorbescherming gebruikt. Doe de gehoorbescherming altijd af zodra de motor is gestopt.

HELM

U要去enhelm dragenals de stammen die u doorzaagt hoger dan 2m+zijn.

ALGEMENE VEILIGHEIDSINSTRUCTIES

GEHOORBESCHERMING

U moet gehoorbescherming met voldoende dampvermogen dragen.

OOGBESCHERMING

Gebruik algijd goedgekeurde oogbescherming. Wanneer u een vizier gebruikt moet u ook een goedgekeurde veiligheidsbril gebruiken. Met een goedgekeurde veiligheidsbril worden een bril bedoeld die voldoet aan norm ANSI Z87.1 voor de VS en EN 166 voor de EU-landen.

HANDSCHOENEN

Draag handschoenen indien nodig, b.v. wanner u de snijuitrusting monteert.

LAARZEN

Gebruik laarzen met stalen neus en anti-slip zool.

KLEDING

Draag kleding van stevige stof en draag geen loszittende kleding die gemakkelijk vast kan haken in takken en struikgewas. Draag algijd een stevige lange broek. Draag geen sieraden, korte broek of sandalen en loop niet op blote voeten. Zorg ervoor dat uwhaar Niet lager dan uw scholders hangt.

EHBO-KIT

U要去altijdeenEHBO-kit bijdehandhebben.

Veiligheidsuitrusting van demachine

In dit hoofdstuk worden verklaard wat de veiligheidsonderdelen van de machine zich, welke functie ze haben en hoe de controle en het onderhoud要去en uitgevoerd worden om hun goede werkig veilig te stellen. Bekijk het hoofdstuk Wat is wat? om te zien waar deze onderdelen zich bevinden op uw machine.

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanner het onderhoud aan de machine Niet op de juiste manier wordenuitgevoerd en wanner service en/of reparaties nicht vakkundig worden gedaan. Indien u meer informatie nodig heeft, verzoeken wij u contact op te nemen met de dichtstbijzijnde serviceworkplaats.

BELANGRIJKI

Om service en reparations aan de machine uit te voeren, moet u een speciale opleding hebben. Dit geldt vooral voor de verilgheidsuitrusting van de machine. Als de machine een van de volgende controles Niet goed doorstaat, moet u ermee maar uw servicewerkplaats gaan. Als u een van once producten koopt, garandeert dit dat de reparations en service door een vakman kennen worden uitgevoerd. Als u uw machine heeft gekocht bij een van once dealers die geen servicewerkplaats heeft, vraag hem dan waar de dichtstbijzijnde erkende werkplaats is.

WAARSCHUWING! Gebruik de machine nooit wanneser de veiligheidsuitrusting defect is. De veiligheidsuitrusting van de machine moet gecontrolleerd en onderhonden worden zoals beschreiben in dit hofdstuk. Als uw machine Niet door alle controles komt,要去 ermee maar uw serviceworkplaats voor reparatie.

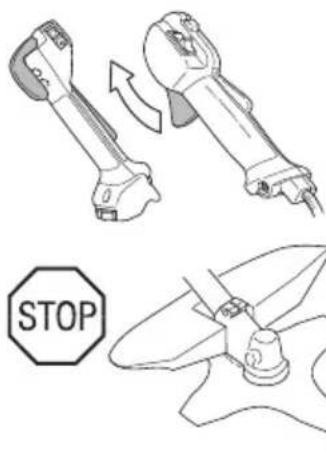

Gashendelvergrendeling

De gashendelvergrendeling is geconstruereeord om onopzettelijke activering van de gashendel te voorkomen. Wanner de vergrendeling (A) in het handvat worden gedrukt (= wanner men het handvat vasthoudt) worden de gashendel ontkoppeld (B). Wanner men het handvat loslaat, gaan zowel de gashendel als de gashendelvergrendeling terug maar hun respectievelijke beginpositions. Dit geleurt via twee van elkaar onafhankelijkere terugspringveersystemen. Deze positie houdt in dat de gashendel automatisch vergrendeld worden op stationair draaien.

ALGEMENE VEILIGHEIDSINSTRUCTIES

Controleer of de gashendel vergrendeld is in de stationaire stand wanner de gashendelvergrendeling in de oorspronkelijke stand staat.

Druk de gashendelvergrendeling in en controllerer of ze teruggaat maar de oorspronkelijke positie wanneer uhaar loslaat.

Controleer of de gashendel en de gashendelvergrendeling vlot lopen en of hunt terugspringveersystemen werken.

Zie instructies in het hoofdstuk Start. Start de machine en geef vol gas. Laat de gashendel los en controllerer of de snijuitrusting stopt en stil blijft staan. Als de snijuitrusting roeteert wanner de gashendel in de stationaire stand staat, moet de stationairstand van de carburateur gecontroleerd worden. Zie instructies in het hoofdstuk Onderhoud.

Stopschakelaar

De stopschakelaar moet gebruikt worden om de motor uit te schakelen.

Start de motor en contrôleer of de motor wordenuitgeschakeld wanner de stopschakelaar in destopstand worden gezet.

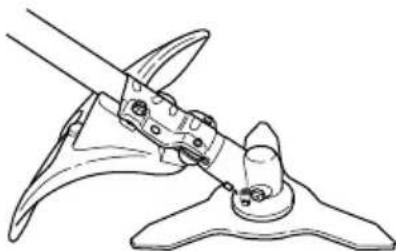

Beschemkap voor snijuitrusting

Deze beschermkap voorkomt dat losse voorwerpen in de richting van de gebruiker worden geslingerd. De beschermkap voorkomt tevens dat de gebruiker in aanraking komt met de snijuitrusting.

Controleer of de beschemkap Niet beschadigd es en geen barsten vertoont. Vervang de beschemkap als ze gebarsten is of slagen te verduren gehad heeft.

Gebruik.altijd de aanbevolen beschemkap voor die specifieke snijuitrusting.Zie het hoofdstuk Technische gegevens.

WAARSCHUWING! Onder geen bedding mag snijuitrusting worden gebrukt zonder dat een goedgekeurde beschemkap is gemonteerd. Zie het hoofdstuk Technische gegevens. Indien een verkeerde of defecte beschemkap worden gemonteerd, kan dit ernstige verwondingen verroorzaken.

ALGEMENE VEILIGHEIDSINSTRUCTIES

Trillingdempingssystem

Uw machine is uitgerust met een trillingdempingssystem dat geconstrueerd is om zo trillingvrij en comfortabel möglichk met de zaag te konnen werken.

Het gebruik van een verkeerd gewikkelde draad of verkeerde snijuitrusting verhoogt het trillingsniveau. Zie instructies in het hoofdstuk Snijuitrusting.

Het trillingdempingssystem van de machine redueert het overbrengen van de trillingen van de motoreenheid/ snijuitrusting op de handvateenheid van de machine.

Controleer het trillingdempingselement regelmatig op materiaalbarsten en verrormingen. Controller of de trillingdempingselementen heel zijn en goed vast zitten.

WAARSCHUWING! Als men teveel worden blootgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij Personen die een slechte bloedcirculatie hebben. Consulteer uw dokter wanner u symptomen heeft die gekoppeld kuren worden aan te große blootstelling aan trillingen. Zulke symptomen zijn: slapen, geen gevoel, "kriebels", "speldeprikken", bijn, geen of vermindering van kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen hebben meestal betrekking op vingers, handen of polsen. De risico's kuren bij lage temperaturen toenemen.

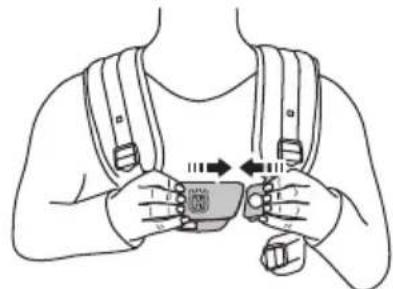

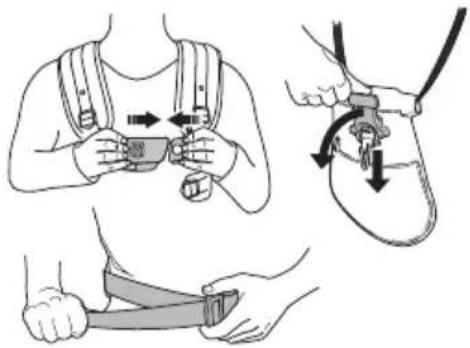

Snelontgrendeling

Vooraan zit een makkelijk bereikbare snelontgrendeling als veiligheidsmaatregel indien de motor vlam vat of in een andere situatie waarin men zich snel van de machine en het draagstel要去 ontdoen. Zie aanwijzingen in het hoofdstuk Aanpassen van draagstel en motorzeis. Op

sommige draagstellen zit ook een snelontgrendeling aan de ophanghaak.

Controleer of de riemen van het draagstel juist zitten.
Wanner het draagstel en de machine afgesteld zijn,
moet u controlleden of de snelontgrendeling van het draagstel werk.

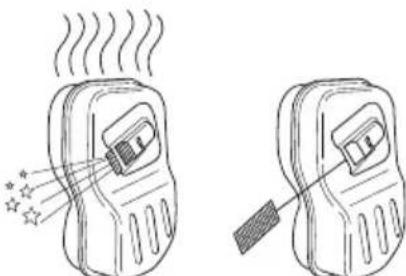

Geluiddempster

WAARSCHUWING! Gebruik de machine nooit binnenshuis of in ruimtes die ventilatie missen. De uitlaatgassen bevatten koolmonoxide, een geurloos, giftig en levensgevaarlijk gas.

De geluiddempers werd ontworpen om het geluidsniveau zo laag möglich te houden, en om de uitlaatgassen weg te richten van de gebruiker. Geluiddempers uitergerust met katalysator zijn ook ontworpen om schadelijke stoffen in de uitlaatgassen te reduceren.

In landen met een warm en droog klimaat is het risico op brand erg groot. Wij hebbenaarom de geluiddempersuitgerust met een zogenaamd vonkenopvangnet. Controller of de geluiddempo van uw machine uitgerust is met zo'n net.

Voor geluideddempers is het erg belangrijk dat de controle, onderhouds- en service-instructies gevolgd worden. Zie

de instructies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de machine.

Gebruik de machine nooit wanner de geluidemper defect is.

Controleer regelmatig of de geluidemper vastzit in de machine.

Als de geluidddemper van uw machine uitgerust is met een vondenopvangnet, moet dit regelmatig schoongemaakt worden. Een verstopt net leidt tot oververhitting van de motor wat tot ernstige beschadigingen van de motor leidt.

WAARSCHUWING! Tijdens het gebruik en eenijdje daarna is de geluiddempo met katalysator erg warm. Dit geldt ook bij stationair draaien. Aanraking kan brandwonden aan de huid veroorzaken. Denk om het brandgevaar!

WAARSCHUWING! De binnenkant van de geluidemper bevat chemicalien die kankerverwekkend hunnen. Vermijd contact met deze elementen wanner de carburateur is beschadigd.

BELANGRIJK! De uitlaatgassen van de motor zijn heet en kuren vonden bevatten die brand kurenverozaken. Start de machine waar nooit binnenshuis of in de buurt van Licht ontvlambaar materiaal!

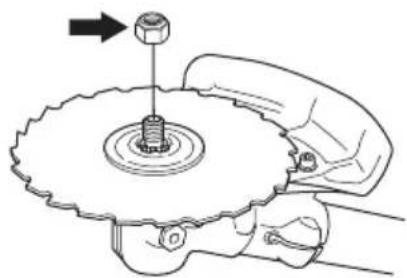

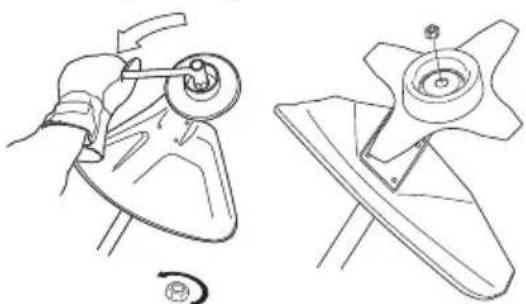

Borgmoer

Voor een bepaald type snijuitrusting worden borgmoeren gebrukt bij het vastzetten.

Bij montage draait u de moer gegen de rotatierichting van de snijuitrusting in. Bij verwijderen draait u de moer los in de rotatierichting van de snijuitrusting. (N.B.! De moer heeft links schroefdraad.) Bij het los- en vastdraaien van de zaagbladmoer zou u zich hunnen verwonden aan de zaagtanden. Zorg er.daarom alkijd dat uw hand door de beschemkap worden afgeschermd bij dit werk. Dit is makkelijker bij gebruik van een lange copsleutel. De pijl op de afbeelding LAST zien in welk gebied u de copsleutel要去 honden bij los- resp. vastdraaien van de moer.

De nylon borging van de borgmoer mag zich zo versleteen zich dat ze met de vingers vast- of losgeschroefd kan worden. De borging moet ten minste 1,5 Nm houden. De moer要去 verrangen worden nadat ze ca. 10 keer los en vast is geschroefd.

Snijuitrusting

In dit hoofdstuk wordt behandeld hoe u door het juiste onderhoud en door het juiste type snijuitrusting te gebruiken:

• Het terugslagrisico van uw machine reduceert.
• Een maximum zaagprestatie krijgt.
• De levensduur van de snijuitrusting verlengt.

ALGEMENE VEILIGHEIDSINSTRUCTIES

BELANGRIJKI

Gebruik een snijutrusting alleen samen met de door ons aanbevolen beschemkap! Zie het hoofdstuk Technische gegevens.

Zie instructies voor snijuitrusting voor het correct invoeren van de draad en de keuze van de juiste draaddiameter.

Houd de snijtanden van het blad goed en juist geslepen! Volg waar voor once aanbevelingen op. Zie ook de instructie op de verpakking van het blad.

Zorg ervoor dat de schranking correct is! Volg onsine instructies en gebruik de door ons aanbevolen vijilmal.

WAARSCHUWING! Schakel aktijd de motor uit voor u aan de snijuitrusting begint te werken. De snijuitrusting blijft roteren nadat u de gashendel heeft losgelaten. Controller of de snijuitrusting volledig stilstaat en demonteer de kabel van de bougie voor u aan de snijuitrusting begint te werken.

WAARSCHUWING! Een defecte snijuitrusting of een verkeerd gezijld blad verhogen het risico op terugslag.

Snijuitrusting

Een zaagblad is bedoeld om te worden gebruikt voor het afzagen van houtachtig materiaal.

Grasmaaiblad en grames zichen bedoeld om te worden gebruikt voor het maaien van dikker gras.

Hakmessen zijn bestemd voor het maaien van dikker gras en bosjes.

Een trimmerkop is bedoeld voor het trimmen van gras.

Basisregels

Gebruik een snijuitrusting alleen samen met de door ons aanbevolen beschermkap! Zie het hoofdstuk Technische gegevens.

Hou de tanden van het blad in goede staat en zorg dat ze scherp+zijn! Volg onsite instructies en gebruik de aanbevolen vrijmal. Een verkeerd geslepen of beschadigd blad verhoogt het risico op ongelukken.

Hou het zaagblad correct geschrankt! Volg once instructies en gebruik het aanbevolen schrankgereedschap. Met een verkeerd geschrankt zaagblad neemt het risico toe dat het zaagblad vastloopt en terugslaat of beschadigd raakt.

Controleer de snijuitrusting op beschadigingen en barsten. Een beschadigde snijuitrusting moet.altijd verwangen worden.

Vijlen van grasmes en grasmaaiblad

• Zie de verpakking van de snijuitrusting voor vrijen op de juiste wijze. Het blad en mes要去en met een platte vrij met enkele kapping verwild worden.

ALGEMENE VEILIGHEIDSINSTRUCTIES

Vijl alle sneden evenveel bij om de balans te bewaren.

WAARSCHUWING! Gooi een verbogen, scheef, gebarsten, gebroken of op andere wijze beschadigd blad.altijd weg. Probeer een scheef blad nooit te stellen om dit opnieuw te gebruiken. Gebruikuitsluitend originele bladen van het voorgeschreven type.

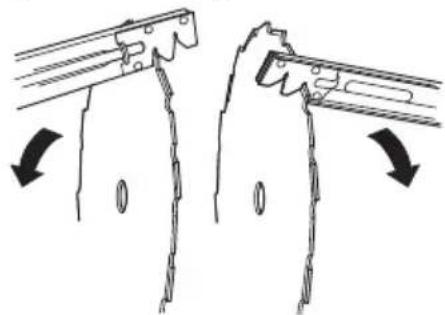

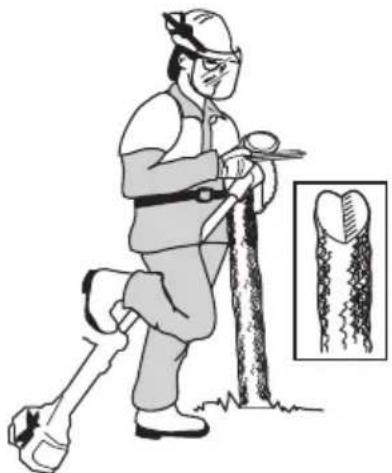

Zaagblad vijlen

• Zie de verpakking van de snijuitrusting voor vrijen op de juiste wijze.

Een juist gezijld blad is eenoodzakelijkke voorwaarde om doelmatig te kuren werken en om onnodige slijtage van blad en motorzeis te voorkomen.

Zorg ervoor dat u een goede steun voor het blad heeft wanner u vijt. Gebruik een 5,5 mm Ronde vrij samen met een vijlhouder.

Vijlhoek 15^ .De tanden worden afwisselend waar rechts enaar links gevijd.Indien het blad erg vaak op stenen terecht gekomen is, kan het in uitzonderlijke geallen nodig zich om de bovenkant van de tanden bij te vijlen met een platte vijl. In dat geval moet men dat doen voor men met de Ronde vijl

vijlt. En moet de bovenkant van alle tanden evenveel bijgevijd worden.

Corrigeer de schranking. Die moet 1 mm bedragen.

Trimmerkop

BELANGRIJKI

Denk er altijd om dat de trimmerdraad stevig en gelijkmatig rond de trommel worden gewikkeld, anders ontstaan er schadelijke trillingen in de machine.

• Gebruik uitsluitend de door ons aanbevolen trimmerkoppen en trimmerdraden. Ze zijn door de producent getest om bij een bepaalde motorgrootte te passen. Dit is vooral erg belangrijk wonneer men een volautomatische trimmerkop gebruikt. Gebruik uitsluitend aanbevolen snijuitrusting. Zie hoofdstuk Technische gegevens.

In het algemeen heeft eenkleinere machine kleine trimmerkoppen nodig en omgekeerd. Dit ontdat bij maaien met een draad, de motor de draad radiaal van de trimmerkop要去evoeren en bovendien bestand要去en gegen de watstand van het gras dat gemaaid worden.

• De lenghte van de draad is eveneens belangrijk. Een langere draad vereist een groter motorvermogen dan een korte, ook al is de diameter van de draad even groot.

Zorg ervoor dat het mes dat op de trimmerbeschemkap zit, Niet beschadigd is. Het worden gebruikt om de draad op de juiste lenghte af te snijden.

• Om de levensduur van de draad te verlengen,(Int. u hem een paar dagen in water leggen. De draad wordt dan taaier en gaat langer mee.

Monteren van stuur en gashandgreep

N.B.! Bij sommige modellen is de gashendel af fabriek gemonteerd.

• Demonteer de bout bij het Achterste gedeelte van de gashendel.
• Duw de gashendel op het rechter gedeelte van het stuur (zie afbeelding).

Zorg dat de opening voor de bevestigingsbout in het handvat boven de opening het stuur komt te liggen.
- Monteer de bout opniew in de opening bij het中断ste gedeelte van het handvat.
- Schroef de bout door het handvat en het stuur. Draai vast.
Maak de knop op de stuurbevestiging los.
- Plaats het stuurzoals op de afbeelding is aangegeven. Monteer de bevestigingsonderdelen en draai de knoplichtjes vast.

545 RX, 545 RXT
545FX,545 FXT
545 FR

Trek het draagstel aan en hang de machine aan de ophanghaak. Pas het draagstel nu aan zodat u

comfortabel kunt werken wanner de machine aan het draagstel hangt.

• Draai de knop vast.

Transportpositie, stuur

• Het stuur kan gemakkelijk over de steel gedraaid worden om het transporteren en opbergen te vergemakkelijken.
• Draai de knop los. Draai de stuurboom met de wijzers van de klok mee, zodat de gashendel gegen de motor aankomt.
• Klap daarna het stuur omlaag gegen de steel. Draai de knop vast.

• Monteer de transportebeveiliging op de snijuitrusting.

Montage van snijuitrusting

Gebruik alkijd goedgekeurde veiligheidshandschoenen.

WAARSCHUWING!

Bij het monteren van de snijuitrusting is het zeer belangrijk dat de geleidepen van de meenemer/steunflens op de juiste manier in de centrumopening van de snijuitrusting terecht komt. Verkeerd gemonteerde snijuitrusting kan ernstige en/of dodelijkke verwondingen veroorzaken.

MONTEREN

WAARSCHUWING! Onder geen bedding mag snijuitrusting worden gebrukt zonder dat een goedgekeurde beschemkap is gemonteerd. Zie het hoofdstuk Technische gegevens. Indien een verkeerde of defecte beschemkap worden gemonteerd, kan dit ernstige verwondingen verroorzaken.

BELANGRIJK! Om een zaag- of amaiblad te mogen gebruiken, moet de machine zich uitgerust met het juiste stuur, bladbeschemkap en draagstel.

Bij gebruik van trimmerkop/kunststof messen en combibeschemkap, moet de bescherming algijd gemonteerd zijn. Als grasmaaiblad en combibeschemkap worden gebruikt, moet de bescherming� gedemonteerd.

Plaats de beschemingsgeleider in de gleuf op de combibeschemkap. Zet de bescheming verrolgens met de vier snelsuiitingen vast op de beschemkap.

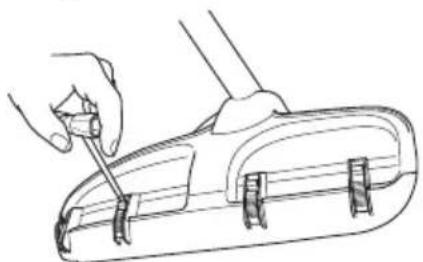

De bescherming kan het eenvoudigst worden gedemonteerd met behulp van de bougiesleutel (zie afbeeling).

Monteren van bladbeschemkap/ combibeschemkap, grasmaaiblad en grasmes

De bladbeschemkap/comibeschemkap (A) worden vastgehaakt in de bevestiging op de steel en met een schroef vastgezet.

N.B.! Let op dat de bescherming gedemonteerd is.

• Gebruik de aanbevolen bladbeschemkap. Zie hoofdstuk Technische gegevens.
• Draai de bladas rond tot een van de openingsen van de meenemer samenvalt met de overeenkomstige opening in het transmissiehuis.
• Duw de borgpin (C) in de opening zodat de as vergrendeld worden.
• Plaats blad (D), steunkop (E) en steunflens (F) op deuitgaande as.
• Monteer de moer (G). De moer要去 worden aangehaald met een koppel van 35-50 Nm. Gebruik de sleutel uit de gereedschapset. Houd de steel van de sleutel zo zich möglich bij de bladbeschemkap vast. De moer wordt vastgedraaid wanner de sleutel gegen de rotatierichting in worden gedraaid (NB! links schroefdraad).

Monteren van bladbeschemkap en zaagblad

N.B.! Gebruik alsigtijd de aanbevolen beschemkap voor die specifieke snijuitrusting. Zie het hoofdstuk Technische gegevens.

545FX, 545FXT

• Monteer de bladbeschemkap (A) met 4 bouten (L) volgens de afbeelding.

545FR, 545RX, 545RXT

Monteer de houder (R) en het deksel (J) met 2 boute (H) op het versnellingshuis.
- Bevestig daarna de bladbeschemkap (A) met 4 bouten (L) op de houder (N).

• Monteer de meenemer (B) op deuitgaande as.
• Draai de bladas rond tot eén van de openingsen van de meenemer samenvalt met de overeenkomstige opening in het transmissiehuis.
• Duw de borgpin (C) in de opening zodat de as vergrendeld worden.
• Plaats het blad (D) en de steunflens (F) op deuitgaande as.

• Monteer de moer (G). De moer要去 worden aangehaald met een koppel van 35-50 Nm. Gebruik

de sleutel uit de gereedschapset. Houd de steel van de sleutel zo zich möglich bij de bladbeschemkap vast. De moer worden vastgedraaid wanner de sleutel gegen de rotatierichting in worden gedraaid (NB! links schroefdraad).

Bij het los- en vastdraaien van de zaagbladmoer zou u zich hunnen verwonden aan de zaagtanden. Zorg er waarom alkijd dat uw hand door de beschermkap worden afgeschermd bij dit werk. Dit is makkelijker bij gebruik van een lange dopsleutel. De pij op de afbeelding LAST zien in welk gebied u de dopsleutel moet houden bij los- resp. vastdraaien van de moer.

Monteren van overige beschemkappen en snijuitrustingen

Monteer de trimmerbeschemkap/ combibleschemkap (A) voor het werkken met een trimmerkop/kunststof messen. Haak de trimmerbeschemkap/combeschemkap (A) op de beiden haken van deplaathouder (M). Draai de beschemkap rond de steel en zet hem vast met de bout (L) aan de tegenoverliggende ziche van de steel. Gebruik de borgpen (C). Leg de borgpen in de groef op de kop van de bout en zet vast. Zie afbeelding.

MONTEREN

• Monteer de meenemer (B) op deuitgaande as.

• Centreer de platte ring (P) op de maaibladgeleider van de meenemer.
• Draai de bladas rond tot eén van de openingsen van de meenemer samenvalt met de overeenkomstige opening in het transmissiehuis.
• Duw de borgpin (C) in de opening zodat de as vergrendeld worden.
• Schroef de trimmerkop/kunststof messen (H) gegen de rotatierichting in op+zijnplaats.
• Ga voor het demonteren in omgekeerde volgorde tewerk.

Aanpassen van draagstel en motorzeis

WAARSCHUWING! Wanneer u met de motorzeis werkt, moet die altijd vastgehaakt worden in het draagstel. Anders kunt u de motorzeis Niet veilig bedieren en uzelf en anderen verwonden. Gebruik nooit een draagstel met een defecte snelontgrendeling.

Balance X

545FR, 545RX

Veiligheidsontgrendeling

Klap de rode vergrendelarm uit om de machine van het draagstel los te make.

Aanpassen van draagstel

1 Trek de heupband aan zodat.Deze stevig zit.

2 Trek de riem die rond uw borstkast loopt onder uw linkerarm aan, zodate hij Lichtjes gegen uw lichaam ligt.

3 Stel de schouderbanden zo af dat een gelijkmatige belasting worden verzreaken. Trek de ophanghaak maar beneden om het draagstel te belasten.

4 Stel de hoogte van de ophanghaak af volgens de instructie voor het standardraagstel. (Bosmaaien)

5 Wilt u de ophanghaak latent zakken voor bijv. het maaien van gras moet de riem van de ophanghaak (A) verplaatst worden maar de onderste bevestiging op de rugplaat.

6 Om meer belasting over te brengen van de schouderbanden maar de heupband, kan de elastische band (B) harder aangetrokken worden.

Balance XT

(545FX, 545FXT, 545RXT)

Veiligheidsontgrendeling

Klap de rode vergrendelarmuit om de machine van het draagstel los te make.

Aanpassen van draagstel

1 Stel het draagstel af op de lenghte van de gebruiker. Schuif de schouderriembevestiging maar een geschikt gat in de rugplaat door de geveerde vergrendeling in te drukken en de schouderriembevestiging te draaien.

2 Trek de heupband aan zodatdezeste stevig zit.

3 De heupriem要去 onceveer op gelijke hoogte hangen met het heupbeen.

4 Druk de borstplaat aaneen.

5 Bevestig de zijriem aan de borstplaat.

6 Om de druk op de ribbenkast te verminderen, kan de zijriem eventueel met een riem aan de heupband worden gekoppeld. (Geschikt voor vrouwen).

MONTEREN

7 Stel de schouderbanden zo af dat een gelijkmatige belasting worden verkreten. Trek de ophanghaak maar beneden om het draagstel te belasten.

8 Stel de zijriemen rond de ribbenkast zodenig af dat de borstplaat op het midden van de borst rust.

Stel de hoogte van de ophanghaak af volgens de instructie. (Bij bosmaaien要去 de ophanging ongeveer 10 cm onder uw heupbeen hangen.)

9 Wilt u de ophanghaak latent zakken voor bijv. het maaien van gras moet de riem van de ophanghaak (A) verplaatst worden maar de onderste bevestiging op de rugplaat. De riem die aan de Voorzijde aan de borstplaat is bevestigd, kan eventueel ook worden afgesteld.
10 Om meer belasting over te brengen van de schouderbanden maar de heupband, kan de elastische band (B) harder aangetrokken worden.

Het juiste evenwicht

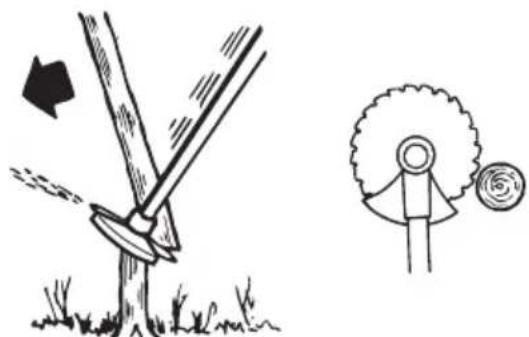

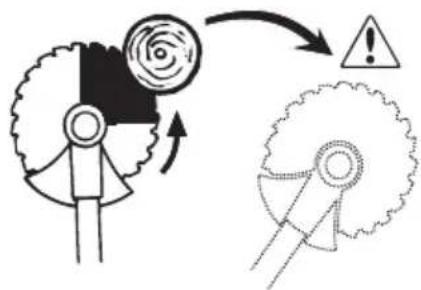

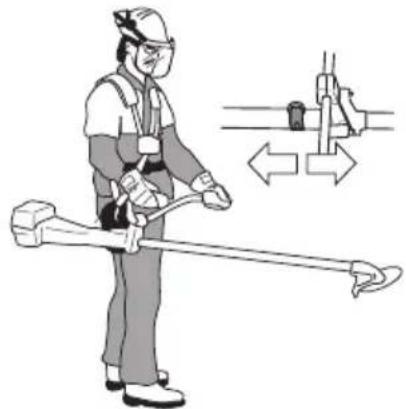

1 Vellen vankleine bomen

De machine worden gebalanceerd door het ophangoog op de machine waar voren of maarachten te verplaatsen. Sommige modellen hebben een vast ophangoog, maar dit heeft dan meertere gaten voor de ophanghaak. De machine heeft de juiste balans wonneer hij loodrecht aan de ophanghaak hangt. Zo

kan het risico dat u in eensteen zaagt minder worden, wanner u het stuur moet loslaten.

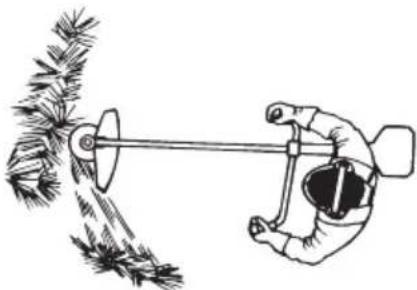

2 Gras maaien

Laat het blad op de geschikte maaihoogte balanceren, d.w.z. dicht bij de grond.

Start de machine nooit:

1 Als u er brandstof op gemorst heeft. Neem alle gemorste brandstof af en LAST de benzineresten verdampen.
2 Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact zich geweest met brandstof. Gebruik water en zeep.
3 Als de machine brandstof lekt. Controller de tankdop en de brandstoffleidingen regelmatig op lekkage.

Transport en opbergen

• Bewaar en vervoer de machine en brandstof zo, dat eventuele lekkege en dampen Niet in contact kennen komen met vonden of open vuur, bijvoorbeeld van elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.
  Bij opslag en vervoer van brandstof moeten algtd speciaal voor dat doel bestemde en goedgekeurdt tanks worden gebruikt.
• Als de machine gedurende langearendietniet gebruiktzal worden, moet de brandstoftank leeggemaaakt worden. Vraag bij uw tankstation of bij de gemeente waar u de afgetapte brandstof kwijt kan. Tap de tank af in de juiste reservoirs in een goedGeVentileerderuimte.
• Zorg ervoor dat de machine goed is schoongemaakt en dat een volledige servicebeurt is gegeven voor een langeperiode van stalling.
• De transportbescherming van de snijuitrusting要去 tijdens vervoer of opslag van de machine altijd aangebracht�.
• Zet de machine vast tijdens transport.
• Om een ongewenste start van de motor te voorkomen,要去 de bougiekap algijd worden verwijderd wanner de machine voor lange tijd worden opgeborgen, wonneer de machine Niet onder toezicht staat en bij alle voorkomende servicemaatregelen.
• Laat de machine afkoelen voor deze in de stalling worden gezet.

WAARSCHUWING! Wees voorzichtig bij het hanteren van brandstof. Denk aan de brand-, explosie- en inademingsrisico's.

Brandstof

N.B.! De machine is uitergerust met een tweetaktmotor; gebruik waarom.altijd een mengsel van benzine en tweetaktolie. Om zeker te zijn van de juiste mengverhouding is het erg belangrijk dat u de hoeveelheid olie.altijd nauwkeurig afmeet. Bij het Mengen vankleine brandstoffhoeveelheden zullen zichskleine afwijkingen van invloed�n op de mengverhouding.

WAARSCHUWING! Brandstof en brandstofdampen zijn zeer brandgevaarlijk en+kunnen leiden tot ernstig letsel bij inademing en contact met de huid. Wees daemon voorzichtig wanner u met brandstof werkt en zorg voor goede luchtventilatie bij de brandstofhantering.

Husqvarna-alkylaatbrandstof

Husqvarna beveelt het gebruik van Husqvarna-alkylaatbrandstof aan voor de Beste prestaties. De brandstof bevat minder schadelijke stoffen dan reguliere brandstof, waardoor schadelijke uitlaatgassen worden beperkt. De brandstof LAST weinig resten achefter na verbranding, waardoor de motoronderdelen schoner blijven en de levensduur van de motor worden verlengd. Husqvarna-alkylaatbrandstof is Niet in alle markten verkrijgbaar.

Met ethanol gemengde brandstof, E10, kan worden gebruikt (max. 10% ethanol). Het gebruik van brandstoffen met een hoger percentage ethanol dan in E10 za leiden tot slechte motorprestaties en kan schade aan de motor veroorzaken.

N.B.! Gebruik alkijd met olie gemengde kwaliteitsbenzine van minimaal 90 octaan (RON). Indien uw machine is uitgerust met een katalysator (zie hoofdstuk Technische gegevens)要去 alkijd een loodvrije met olie gemengde kwaliteitsbenzine worden gebruikt. Gelode benzine beschadigt de katalysator.

• Het aanbevolen laagste octaangehalte is 90 (RON). Indien u de motor LASTLOPEN op benzine met een lager octaangehalte dan 90, kan het zogenaamde kloppen optreden. Hierdoor stigt de motortemperatuur wat tot zware motorbeschadigingen kan leiden.
• Als men voortdurend met een hoog toerental werk, is het aan te raden een hoger octaangehalte te gebruiken.

Tweetaktolie

• Voor de Beste resultaten en prestaties, moet u HUSQVARNA tweetaktolie gebruiken, die special wordt gemaakt voor unsere luchtgekoelde tweetaktmotoren. Mengverhouding 1:50 (2%).
• Indien er geen HUSQVARNA twee-takt olie verkrijgbaar is, dient u een andere olie van goede kwaliteit en bedoeld voor luchtgekoelde motoren te gebruiken. Neem contact op met uw dealer voor de keuze van olie.
• Gebruik nooit twee-takt olie die bedoeld is voor watergekoelde buitenboardmotoren, zogenaamde outboardoil.

• Gebruik nooit olie bedoeld voor vier-takt motoren.

• Een lage oliekwaliteit of een te rijk olie/ brandstofmengsel kan de functie van de katalysator op het spel zetten en de levensduur verminderen.
  Mengverholding

1:50 (2%) met HUSQVARNA tweetaktolie.

Benzine, liter Tweetaktolie, liter
	2% (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

Mengen

• Meng de benzine en olie altijd in een schone jerrycan die goedgekeurd is voor benzine.
• Begin alsid met de helft van de benzine die gemengd moet worden erin te gieten. Giet er daarna de gehele oliehoeveelheid bij. Meng (schud) het brandstofmengsel. Giet er de resterende hoeveelheid benzine bij.
• Meng (schud) de brandstofhoeveelheid goed voor u de brandstoftank van de machine vult.

• Meng Niet meer brandstof dan voor max. 1 maand nodig is.
• Als u de machine gedurende een langereijd nicht gebruikt, moet u de brandstoffank leeg make n hem schoonmake.

WAARSCHUWING! De katalysatorgeluiddemper wordt erg heet, zowelijdens het gebruik als na het stoppen. Dit geldt ook voor stationair draaien. Verlies het brandgevaar Niet uit het oog vooral wanner u in de buurt bent van brandgevaarlijke stoffen en/of gassen.

Tanken

WAARSCHUWING! Om het risico op brand te verminderen,要去 de volgende voorzorgsmaatregelen nemen:

Brandstof moet u buitenshuis(AP)
en bijvullen,uit de buurt van vonken of
vlammen.

Rook nicht of plaats geen warme voorwerpen in de buurt van de brandstof.

Tank nooit verwijl de motor draait.

Stop de motor en LAST hem voor het tanken enkele minuten afkoelen.

Open de dop van de tank voorzichtig wonneer u wilt tanken zodate eventuele overdruk langzaam verdwijnt. Draai de dop van de tank goed vast na het tanken. Vul brandstof bij in een goed geventileerde ruimte. Vul brandstof nooit binnenshuis bij.

Haal de machine altijd weg van de tankplaats en-bron voordat u hem start.

• Gebruik een benzinetank met overvulbescherming.
• Als u er brandstof op gemorst heeft. Neem alle gemorste brandstof af en LAST de benzineresten verdampen.
  Maak de omgeving rond de tankdop schoon. Verontreinigingen in de tank können defectenveroorzaken.
  Zorg ervoor dat de brandstof goed gemengd is door de jerrycan te schudden voor u de tank vult.

Controle voor het starten

• Controleer het blad op barsten bij het centergat en bij de tandbodem. De barsten ontstaan meestal doordat erijdens het vijlen scherpe hoeken ontstaan zich in de tandbodem of doordat men het blad gebruikt heeft met botte tanden. Als het blad barsten vertoont, moet het onmiddelijk verrangen worden.

• Controller de steunflens op barsten die het gevolg können zich van materiaalmoeheid of te hard aanhalen. De steunflens moet verwangen worden als hij barsten vertoont.

• Let erop dat de borgmoer zijn borgkracht nicht verliest. De borging van de moer要去en borgmoment van ten minste 1,5 Nm hebben. Het aanhaalmoment van de borgmoer要去 35-50 Nm�n.

• Controller de bladbeschemkap op beschadigingen en barsten. Vervang de bladbeschemkap indiendezeterugslag te verduren heeft gehad of barsten vertoont.
• Controller de trimmerkop en de trimmerbeschemkap op beschadigingen en barsten. Vervang de trimmerkop of de trimmerbeschemkap indien deze terugslag te verduren hebben gehad of barsten vertonen.

• Gebruik de machine nooit zonder beschemkap of een defecte beschemkap.
• Alle kappen要去en juist gemonteerd zijn en zonder gebreken voor de machine worden gestart.

Starten en stoppen

WAARSCHUWING! Start de machine nooit voor het complete koppelingdeksel met steel gemonteerd zich, anders kan de koppeling losraken en persoonlijke verwondingen verroorzaken.

Haal de machine altijd weg van de tankplaats en-bron voordat u hem start. Plaats de machine op een vaste ondergrond.Let erop dat desnijuitrusting geen voorwerp kan raken.

Zorg ervoor dat zich geen onbevoegden binnen het werkgebied bevinden, anders bestaat er risico voor ernstige verwondingen. De veiligheidsafstand bedraagt 15 meter.

Koude motor

Choke: Zet de choke-hendel (A) in de choke-positie.

Brandstofpomp: Druk een aantal malen op de rubberen balg (B) van de brandstofpomp totdat er brandstof in de balg komt. De balg hoeft nicht helemaalGVuld te worden.

Warme motor

Volgdezelfdestartprocedurealsvoordkoude motor,
maarzonder dechokehendineldechokestandetzten.

Startgas: (545FX, 545FXT)

De startgasstand worden verkreten door de chokehendel in de chokestand te zetten en hem daarna terug in de beginpositie te zetten.

Startgas: (545FR, 545RX, 545RXT)

Startgasstand krijgt u door eerst de gashendelvergrendeling en de gashendel in te drukken en dan de startgasknop (A) in te drukken. Laat daarna de

gashendelvergrendeling en de gashendel los en dan de startgasknop. De startgasfunctie is nu geactiveerd. Om de motor wee terug te brengen maar stationair lopendrukt u de gashendelvergrendeling en de gashendel in.

Decompressieklep

Als de machine uitgerust is met een decompressieklep (A): Druk de klep in om de druk in de cilinder te verminderen en om zo het starten van de machine te vergemakkelijken. De decompressieklep要去 algid gebruikt worden bij het starten. Wanner de machine gestart is, gaat de klep automatisch terug maar de beginpositie.

Starten

WAARSCHUWING! Wanner de motor wordt gestart met de chokehendel in de choke- of startgasstand begint desnijuitrusting direct te draaien.

Druk het machinelichaam met uw linkerhand gegen de grond (N.B.! Niet met uw voet!). Pak de starthendel beet, trek met uwrechterland het starterkoord langzaam UIT tot u waarstand voelt (de starthaken vrijpen in) en kaakervolgens snelle en krachtige trekbewegingen. Wikkel het startkoord nooit rond uw hand.

Zet de chokehendel onmiddelijk nadat de motor ontsteekt terug en doe hernieuwde startpogingen tot de motor start. Wanner de motor start, geef snel vol gas en het startgas worden automatisch uitgezet.

N.B.! Trek het starterkoord Niet volledig uit en LAST de starthendel Niet zomaar los wanner het volledig

uitgetrokken is. Dit kan tot beschadigingen van de machine leiden.

Stoppen

545FR, 545RX, 545RXT

Stop de motor door de ontsteking af te zetten.

545FX, 545FXT

Modellen voorzien van een verwarmingselement in de handgrepen hebben een schakelaar op de gashendel om de verwarming aan en uit te zetten. Het verwarmingselement zit zowel in de rechtter als de linker handgreep en houdt automatisch een temperatuur van ca 70^ aan wonneer de verwarming aan staat.

Algemene werkinstructies

BELANGRIJKI

In dit hoofdstuk nemen we de basisveiligheidsregels voor het werken met een motorzeis en trimmer door.

Wanner u in een situatie belandt waarin u Niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw servicewerkplaats.

Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwalificeerd bent.

Voordat u de machine gaat gebruiken, moet u begrijpen wat het verschil is:tussen bos maaien, gras maaien en gras trimmen.

Basisveiligheidsregels

1 Controller de omgeving:

• Om ervoor te zorgen dat u de controle over uw machine Niet kunt verliezen vanwege omstanders, dieren of een andere reden.
• Om te voorkomen dat mensen, dieren en overigen nicht in contact komen met de snijuitrusting of geraakt worden door losse voorwerpen die wegsglingerd worden door de snijuitrusting.
  N.B.! Gebruik de machine nooit zonder de mogelijkheid hulp in te roepen in geval van nood.
  2 Controleer het werkgebied. Verwijder alle losse voorwerpen, zoals stenen, gebroeken glas, spijkers, ijzerdraad, touw en dergelijkke, die weggeslingerd+kunnen worden of vast+kunnen komen zitten in de zaaguitrusting.
  3 Gebruik de motorkettingzaag nicht in ongunstige weersomstandigheden. B.v. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situatuies leiden, zo kan de grond glad zichn, de wind de valrichting van de boom beinvloeden enz.
  4 Zorg ervoor dat u veilig kunt gaan en staan.
  Controleer of er eventuele hindernissen zich als u onverwacht snel要去knen wegkommen (wortels,

stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanner u op hellend terrein werkt.

5 Wees extra voorzichtig wonneer u in bomen zaagt die gespannen zijn. Een gespannen boom kan zowel voor als na het doorzagen inijken normale stand terug vliegen. Als u op de verkeerdeplaats staat of de inkeping op de verkeerde plaat maakt, kan dit ertoe leiden dat deBoom u of de machine raakt zodat u de controle verliest. In beiden geallen sunt u ernstig gewond raken.

6 Zorg voor een goede balans en een stabiele houding. Voorkom overstrekken. Zorg dat u.altijd stevig en in balans staat.
7 Gebruik alkijd beiden handen om de machine vast te houden. Hou de machine aan de rechterkant van uw lichaam. Houd alle lichaamsdelen uit de buurt van de hete oppervlakken. Houd alle lichaamsdelen uit de buurt van de draaiende snijuitrusting.

8 Wanner er met de motorzeis werk, moet die aktijd vastgehaakt worden in het draagstel. Anders kunt u de motorzeis Niet veilig bedieren en uzelf en anderen

verwonden. Gebruik nooit een draagstel met een defecte snelontgrendeling.

9 De zaaguitrusting moet onder taillehoogte blijven
10 Wanner u zich verplaatst要去 de motoruitgeschakeld worden. Als het om een langereverplaatsing en vervoer gaat,要去 u de transportbescherming gebruiken.
11 Wanner de motor loopt, mag u de machine alleen neerzetten als u er een wakend oogje kurz op houden.

WAARSCHUWING! Noch de gebruiker van de machine noch iemand anders mag proberen het afgezaagde materiaal weg te trekken wanner de motor of desnijuitrusting draait, odomat dit tot ernstig letsel kan leiden.

Stop de motor en de snijuitrusting voordat u materiaal verwijdert dat rond de as van het zaagblad is gewikkeld, waar anders risico van letsel bestaat. De hoekeoverbrenging kan genuine tijd na gebruik nog warm�n. Bij contact bestaat risico van brandwonden.

WAARSCHUWING! Waarschuwing voor weggeslingerde voorwerpen. Gebruik algtd goedgekeurde oogbescherming. Buig nooit over de beschermkap van de snijuitrusting heb. Stenen, vuil e.d. hunnen omhoog geworpen worden in uwogen en blindheid of ernstig letselveroorzaken.

Houd onbevoegden op afstand. Kinderen, dieren, toeschouwers en medewerkers要去en zich buite de veiligheidszone van 15m bevinden. Schakel de machine ommiddelijkuit indien iemand dichterbij komt. Draai de machine nooit rond zonder eerst te controlleren of er,achter u niet iemand zich in de veiligheidszode bevindt.

WAARSCHUWING! Soms raken takken of gras bekneld:tussen de beschemkap en de snijuitrusting. Stop altijd eerst de motor voordat u deze verwijdert.

Werkmethodes

WAARSCHUWING! Machines die zijn uitgerust met zaagbladen of grasmessen können met enorme kracht opzij geworpen worden, wanner het mes in contact komt met een vast voorwerp. Dit wordt terugslag genoemd. Terugslag kan zo heftig়Dat de machine en/of de operator in eenrichting geduwd worden en möglichk de controle over de machine verliest.Terugslag kan zonder waarschuwing vooraf optreden wanner de machine blijft haken,afslaat of vastloopt.De kans op terugslag is groter in gebieden waar het moeilijk is om te zien wat u maait.

Probeer om Niet te zagen in het gebied tussen 12 en 3aar van het blad.Vanwege de rotatiesnelheid van het blad kan terugslag precies in dit gebied optreden wanner men in grovere stammen zaagt.

• Voordat u begint te maaien, moet u het werkgebied controlleren: de conditie van het terrein, of het afhelt, of er stenen liggen, of er kuilen zich enz.
• Begin daarna bij het makkelijkste einde van het werkgebied om een goede opening voor het maaiwerk te krijgen.
  Werk systematisch,Been en weeer, dwars over het gebied en bestrijk bij elke slag een gebied van ca.4-5 m.Dan wordt het volle bereik van de machine naar beiden kanten benut en de gebruiker kriijgt een makkelijk en afwisseled terrein om in te werken.

• De lenghte van het pad moet circa 75m bedragen. Verplaats de brandstofvoorraad al naargelang het werk vordert.
  Op hellend terrein moet u de paden loodrecht ten opzichte van de helling lately lopen. Het is veel makkelijker om dwars over een helling te lopen dan op en neer.
• De paden要去 zo lopen dat men nicht over sloten of andere hindernissen in het terrein hoeft te klimmen. Pas de paden ook aan de windomstandigheden aan

zodat de gevelde stammen in het reeds gemaaide gedeelte van het terrein vallen.

Kleine bomen vellen met een zaagblad

• Wanner u in grovere stammen zaagt, neemt het risico op terugslag toe. Vermijd dan ook in het gebied:tussen 12 en 3研究员

• Om eenboomaar links te laten vallen,moet het onderste gedeelte van de boomaar rechts geduwd worden.Houhet blad scheef en duw het met vaste hand schuin omlaagaar rechts.Duw tegelijkertijd met de bladbeschemkap op de stam.Zet het blad in het gebied tussen 3 en 5 uur. Geef volgad voordat u de stam met het blad raakt.

• Om een boom waar rechts te latent vallen, moet het onderste gedeelte van de boom waar links geduwd worden. Hou het blad scheef en duw het schuin omhoog waar rechts. Zet het blad in het gebied+tussen

3 en 5 eer zodate de rotatierichting van het blad het onderste gedeelte van deBoom waar links duwt.

• Om een boomrecht maar voren teLATEN vallen, moet het onderste gedeelte van de boomaar achteren getrokken worden.Trek het blad met een snelle en beslste beweging maar achteren.

Grovere stammen, d.w.z. stammen die geveld要去en worden,要去en van twee kanten omgezaagd worden. Beoordeel eerste in welke richting de stam要去ven. Maak een inkeping aan de Kant waarnaar de boom要去ven. Zaag daarna de stam door vanaf de andere kanf. De druk waarmee men zaagt,要去aangepast worden aan de dikte van de stam en de hardheid van de houtsoort. Smallere stammen hebben een grotere druk nodig werwij grovere stammen minder druk nodig hebben.

• Als de stammen dicht bij elkaar staan, moet u de slelheid hieraan aanpassen.
• Als het blad vast komt te zitten, mag u de machine nooit los trekken. In dat geval kuren het blad, de haakse overbrenging, de steel of het stuur beschadigd raken. Laat de handvatten los, grijp de

steel met beiden handen beet en trek de machine voorzichtigig los.

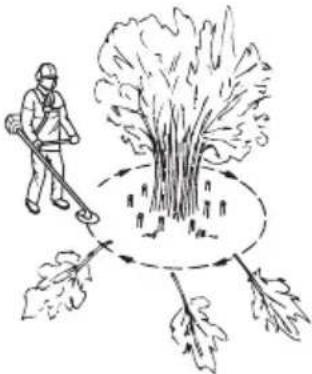

Struiken maaien met zaagblad

• Smalle stammen en struikgewas要去en neergezaagd worden. Werk met zijdelingse zaagbewegingen.
• Probeer om met een beweging meerere stammen door te zagen.
  Maai bij een bosje opslag alsijd eerst rond de opslag. Begin met het afzagen van hoge stobbes aan de buitenrand van het bosje om te voorkomen dat u zich vast zaagt. Kort de stobbes cervolgens af tot de gewenste hoogte. Probeer cervolgens om met het blad in het midden te komen en vanuit het centrum van het bosje te zagen. Indien het toch moeilijk macht toen erbij te kunnen,要去 hogere stobbes zagen en de stammen latent vallen. Op die manier neemt het risico dat u zich vast zaagt af.

Gras maaien met grasmaaiblad

• Grasmaaibladen en grasmessen mogen nicht gebruikt worden bij houtachtige stammen.
• Voor alle soorten hoog of sterk gras worden een grasmaaiblad gekruikt.
• Het gras worden neergehaald met pendelende bewegingenaar de zijkanten,haar bij de beweging van rechtsaar links het maaimoment is en de beweging van linksaar rechts de retourbeweging. Laat de linkerkant van het blad werken (tussen 8 en 12uur).

• Indien het bladijdens het gras maaien een ietsje schuin waar links worden gehonden, worden het gras in een streng gelegd, hetgeen het verzamelen makkelijker maakt bijv. bij harken.
• Probeer om ritmisch te werkken. Sta stevig met uw voeten uit elkaar. Beweeg na de retourbeweging maar voren en sta verrolgens weeer stevig stil.
• Laat de steunkoplicht op de grond rusten. Deze is speciala bedoeld om te voorkomen dat het blad in de grond snijdt.
• Verklein het risico dat het materiaal rond het blad wordt gewonden door de volgende regels op te volgen:

1Werk alkijd met vol gas.
2Vermijdijdens de retourbeweging het pasgemaide material.
- Schakel de motor uit, maak het draagstel los en zet de machine op de grond voordat u het gemaaide materiaal verzamelt.

Gras trimmen met trimmerkop

Trimmen

• Hou de trimmerkop vlak boven de grond en hoe hem schuin. Het werk worden gedaan door het uiteinde van de draad. Laat de draad in zich eigen tempo werken. Duw de draad nooit in het materiaal dat u wilt maaien.

• De draad verwijdert zonder problemen gras en onkruid naast muren, omheiningen, bomen en bloemperken, maar kan ook het vere schors van bomen en struiken en de paaltjes van omheiningen beschadigen.
• Verminder het risico van beschadiging van gewassen door de draad in te kanten tot 10-12 cm en het moetertoerental te verminderen.

Schoonschrapen

• Met de schraaptechniek kan men alle ongewenste begroeing verwijderen. Hou de trimmerkop vlak boven de grond en een ietsje scheef. Laat het uiteinde van de draad gegen de grond slaan naast bomen, palen, standbeelden e.d. N.B.! Deze techniekveroorzaakt grotere slijtage van de draad.

• De draad verslijt vlugger en moet vaker aangevoerd worden wanner men gegen stenen, bakstenen,

beton, metalen omheiningen enz. werkt dan wanneer men in contact kommt met bomen en houten omheiningen.

Bij het trimmen en schoonschrapen mag u niet vol gas (80%) )geven zodat de draad langer meegaat en de trimmerkop minder sligt.

Maaien

• De trimmer is ideaal voor het maaien van gras opplaaten waar men met een gewone gazonmaaier moeilijk bij komt. Houijdens het maaien de draad parallel met grond. Duw de trimmerkop Niet gegen de grond omdat dit het gazon en het gereedschap kan beschaden.

• Tijdens normala maaien mag de trimmerkop nicht voortdurend in contact komen met de grond. Een dergelijk voortdurend contact kan tot beschadigingen en slijtage van de trimmerkop leiden.

Vegen

• Het ventilatoreffect van de roterende draad kan gebruikt worden om snel en gemakkelijk schoon te makesen. Hou de draad parallel met en boven de oppervlakken die schoongeveegd要去en worden en beweeg het gereedschap toen en weer.

Bij het maaien en vegen moet u vol gas geven om een goed resultaat te krijgen.

Carburateur

Gebruik alkijd goedgekeurde veiligheidshandschoenen. Uw Husqvarna-product is geconstrueerd en gemaakt volgens specificaties, die de schadelijke uitlaatgassen reduceren.

Afstelling van het stationair toerental

Voor met het afstellen worden begonnen, moet het luchtfilter schoonঃ en het luchtfilterdeksel gemonteerdঃ.

Het stationair toerental worden afgesteld met de stationairschroef T als opnieuw afstellenoodzakelijk is. Draai de T-schroef eerst met de klok mee tot de snijuitrusting begint te roteren.Draai daarna de schroef gegen de klok in tot de snijuitrusting stilstaat.Het stationair toerental is correct afgesteld als de motor in alle posities gelijkmatig draait. Er moet een goede marge+zijn tot het toerental waar bij de snijuitrusting begint te draaien.

Aanbevolen stationair toerental: Zie hoofdstuk Technische gegevens.

WAARSCHUWING! Als het stationair toerental Niet zo kan worden afgesteld dat de snijuitrusting stilstaat, dient u uw dealer/serviceeworkplaats te raadplegen. Gebruik de machine nooit voor deze correct is afgesteld of gerepareerd.

Afstellen van het startgastrorenal (545FR, 545RX, 545RXT)

Om het juiste startgastroenteral te krijgen zit een afstelpunt aan dechterkant van de gashendel, naast de kabel. Met deze bout (5 mm inbus) kan het startgastroenteral verhoogd of verlaagd worden.

Ga als volgt te werk:

1 Laat de machine stationair lopen.
2 Druk de startgasvergrendeling in volgens de instructies bij Starten en Stopen.
3 Wanner het startgastroenteral te laag is (onder de 4000 t/min) worden de stelschroef A met de klok mee gedraaid tot de snijuitrusting begint te draaien. Schroef A verwolgens nog een 1/2 slag met de klok mee.
4 Als het startgastroerental te hoog is (hoger dan 6500 tpm), draait u de stelschroef A gegen de klok in tot de maaiuitrusting stopt. Draai stelschroef A verwolgens een 1/2 slag rechtsom aan.

Geluidemper

N.B.! Bepaalde geluideddempers zich voorzien van een katalysator. Zie het hoofdstuk Technische gegevens om te checken of uw machine voorzien is van een katalysator.

De geluidemper is ontworpen om het geluid van de machine te reduceren, en om de uitlaatgassen van de gebruiker weg te richten. De uitlaatgassen zijn zeer heet en bevatten vonden die droge en ontvlambare materialen in brand können steken.

Bepaalde geluideddempers zich voorzien van een speciaal vonden opvangnet. Indien uw machine uitgerust is met zo'n geluideddempers, moet u het net minstens eenkeer per week schoonmaken. Gebruik bij voorkeur een stalen borstel.

Op geluideddempers zonder katalysator moet het net een keer per week worden schoongemaakt en eventueel worden verrangen. Op geluideddempers met katalysator moet het net een keer per maand worden gecontroleerd en eventueel schoongemaakt. Bijevt. beschadigingen aan het net moet dit verrangen worden.

Indien het net vaak verstopt is, kan dit erop duiden dat de functie van de katalysator is afgenomen. Neem contact op met uw dealer voor controle. Met een verstopt net raakt de machine oververhit met beschadigingen aan cilinder en zuiger tot gevolg.

ONDERHOUD

N.B.! Gebruik de machine nooit als de geluidemper in slechte staat is.

WAARSCHUWING! Tijdens het gebruik en eenarendje daarna is de geluidemper met katalysator erg warm. Dit geldt ook bij stationair draaien. Aanraking kan brandwonden aan de huid veroorzaken. Denk om het brandgevaar!

Koelsystem

Om de juiste bedrijfstemperatuur te krijgen is de machine voorzien van een koelsystem.

Het koelsysteme bestaat UIT:

1 Luchtinlaat in de starter.
2 Ventilatorschoepen op het vliegwiel.
3 Koelflenzen op de cilinder.
4 Cylinderkap (leidt de koellucht maar de cilinder).

Maak het koelsysteme een keer per week schoon met een borstel; dit moet vaker gebeuren wanner u in moeilijke omstandigheden werk. Een vuil of verstopt koelsysteme leidt tot oververhitting van de machine waardoor de cilinder en zuiger beschadigd nutzen worden.

Luchtfilter

Het luchtfilter dient regelmatig te worden schoongemaakt (stof en vuil verwijderen) om de volgende problemen te vermijden:

• Storingen van de carburateur.

• Moeilijkheden bij het starten.
  Vermogensverlies.

• Onnodige slijtage van de motoronderdelen.
  Abnormaal hoog brandstofverbruik

Maak het filter na 25 werkuren schoon of vaker wanneer u in abnormalaal stoffige omstandigheden werkt.

Controle van luchtfilter (545FR, 545RX, 545RXT) (papierfilter)

Zet de choke-hendel in de choke-positie.
- Demonteer het cilinderdeksel en verwijder het filter.

• Controller en reinig het filterhuis.
• Controller het filter en verwang het in geval van verontreiniging of beschadiging. Gebruik originele filters van Husqvarna.

BELANGRIJK! Verbuig of vouw een filter nooit om beschadiging te voorkomen. Een beschadigd luchtfilter要去 algidervangen worden.

Controle van luchtfilter (545FX, 545FXT) (nylonfilter)

• Zet de choke-hendel in de choke-positie.
• Demonteer het cilinderdeksel en verwijder het filter.

• Controller en reinig het filterhuis.
• Reinig het filter in geval van verontreiniging, en verrang het als het is beschadigd. Reinig het filter met een warm sopje van water en zeep. Gebruik originele filters van Husqvarna.

BELANGRIJK! Een beschadigd luchtfilter moet.altijd verwangen worden.

Hoekoverbrenging

De hoekoverbrenging is af fabriek bevuld met een geschikte hoeveelheid vet. Voor u de machine in gebruik neemt, moet u controeren of de overbrenng voor 3/4 bevuld is met vet. Gebruik HUSQVARNA speciaalvet.

Het smeermiddel in het transmissiehuis moet normalaal gezien alleen verrangen worden in geval van een reparatie.

Aandrijfas

Bij fulltime-gebruik moet de drijfas om de drie maanden worden ingevet. Neem contact op met uw dealer wanner u twijfelt over de handelwijze.

Bougie

De volgende factoren zijn van invloed op de conditie van de bougie:

• Een incorrecte afstelling van de carburateur.
• Een verkeerd oliemengsel in de brandstof (te veel of verkeerde olie).
• Een vuil luchtfilter.

Deze factorenveroorzaken afzettingen op de elektroden van de bougie, wat tot motordefecten en startmoeilijkheden kan leiden.

Wanner de machine te weinig vermogen heeft, moeilijk start of onregelmatig onbelast draait, dient u alkijd eerst de bougie te controleren voor u andere maatregelen neemt. Maak de bougie schoon als ze verstopt is en controllerer of de afstand:tussen de elektroden 0,5mm

bedraagt. De bougie moet na een maand gebruik, of eerder indien nodig, verrangen worden.

N.B.! Gebruik steeds het correcte bougietype! Andere types können de zuiger/cilinder beschadigen. Zorg ervoor dat de bougie zag. radio-ontstoring heeft.

Gebruik in de winter

Wanneer de machine worden gebruikt bij kou of sneeuw hunnen storingen in de werking optreden die wordenveroorzaakt door:

Een te lage motortemperatuur.
- Ijsvorming op luchtfilter en bevriezing in de carburateur.

Men dient waarom speciale maatregelen te treffen, zoals:

• De luchtinlaat van de starter verminderen en zo de werktemperatuur van de motor verhogen.
• Verwarm de inlaatlucht maar de carburateur voor door de warmte van de geluidemper te benutten.

Temperatures van 5^ oflager

• Monteer het koelluchtkanaal met de pijl in de richting van het sneeuuwlokje.

• Er worden dan hare lucht van de geluidemper maar de carburateur geleid.

• Plaats bij sneeuw een hoes over de starter.

BELANGRIJK! Bij temperaturen boven de 5^ MOET de machine waar naar standaarduitvoering veranderd worden. Anders bestaat het risico van oververhitting, waardoor de motor ernstig beschadigd kan worden.

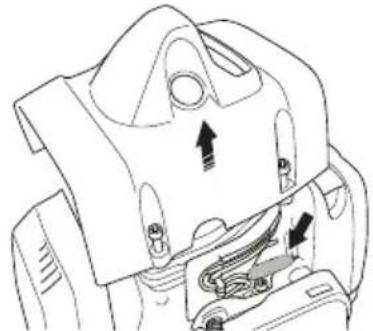

Draad smeren

(545FXT)

De draad is voorgesmeerd en hoeft pas waar gesmeerd te worden als deze droog worden.

• Verwijder de beschemkap.
• Schroef de cylinderkap los en zorg ervoor dat de rubberen balgen op de draad Niet te Veel zich uit gezet.

• Schroef de plug uit de smeernippel.
• Gebruik antivriesspray met een 2 mm-sputbus. Sput kleine hoeveelheden.

• Monteer de=kappen.

BELANGRIJK! Al het overige onderhoud dat Niet in dit handboek worden genoemd要去uitgevoerd worden dooreen erkende werkplaats (dealer).

ONDERHOUD

Storingsschema

Starten mistrukt
Controle Mogelijk oorzaak Maatregel
Stopknop Stand stop		Zet de stopschakelaar in de startpositie.
Starterpallen Elkaar rakende pallen		Verstel of verrang de pallen.
		Reinig rondom de pallen.
		Neem contact op met een erkende servicedealer.
Brandstoffank Met verkeerde brandstof gevuld		Aftappen en juiste brandstof gebruiken.
Carburateur Afstelling van het stationair toerental		Stel het stationair toenental af met de T-schroef.
Ontsteking (geen vonk)	Bougie verruild of nat	Zorg ervoor dat de bougie droog en schoon is.
	Afstandussen de elektroden is onjuist.	Reinig de bougie. Controller of de afstandussen de elektroden juist is. Zorg ervoor dat de bougie is uitgerust met een onderdrukker.
		Zie technische gevevens voor een correcte elektdenafstand.
Bougie Bougie zit los. Bevestig de bougie
Brandstofffilter Brandstofffilter verstopt	Vervang het brandstofffilter

Motor start, maar blijt nicht draaien.
Controle Mogelijkke oorzaak Mogelijkkehandeling
Brandstoftank Met verkeerde brandstofgevuld	Aftappen en juiste brandstofgebruiken.
Brandstofffilter Brandstofffilterverstopt	Vervang het brandstofffilter
Carburateur	Motor draait nicht op juiste manierstationair.	Stel het stationair toerenal af met de T-schroef.
Luchtfilter Het luchtfilter verstopt Maakhet luchtfilter schoon.

Neem contact op met uw leverancier voor meer informatie.

ONDERHOUD

Onderhoudsschema

Hieronder volgt een lijst van het onderhoud dat aan de machine moet worden uitgevoerd. De meeste punten staan beschreiben in het hoofdstuk Onderhoud. De gebruiker mag alleen die onderhouds- en servicewerkzaamhedenuitvoeren die in deze gebruiksaanwijzing worden beschreiben. Meer ingrijpende maatregelen要去en door een erkende servicewerkplaats worden uitgevoerd.

Onderhoud	Dagelijks onderhoud	Wekelijks onderhoud	Maandelijks onderhoud
Maak de machine uitwendig schoon. X
Controller of het draagstel Niet beschadigd is. X
Controller of de gashendelvergrendeling en de gashendel goed werken uit veiligheidsoogpunt.	X
Controller of het handvat en het stuur heel+zijn en goed vast zitten.	X
Controller of de stopschakelaar werkct. X
Controller of de snijuitrusting Niet roeteert bij stationair draaien. X
Maak het luchtfilter schoon. Vervang het indien nodig. X
Controller of de beschemkap Niet beschadigd is en geen barsten vertoont. Vervang de beschemkap als ze gebarsten is of slagen te verduren gezahelt.	X
Controller of het blad goed gecentreerd is, scherp is en geen barsten vertoont. Een slecht gecentreerd blad veroorzaakt trillingen die de machine+kunnen beschadigen.	X
Controller of de trimmerkop onbeschodig is en geen barsten vertoont. Vervang de trimmerkop indien nodig.	X
Controller of de borgmoer van de snij-uitrusting goed is vastgedraaid.	X
Bij gebruik van een steunschotel met kogellagers moet u controlleren of de borgschroeven zijn vastgedraaid.	X
Controller of de transportbeschemkap van het blad Niet beschadigd is en of ze goed kan vastgezet worden.	X
Controller of de bouten en moeren en vastgedraaid+zijn. X
Controller of er brandstof lekt uit motor, tank of brandstofleidingen.	X

ONDERHOUD

Controller de starter en het starterkoord. X
Controller of de trillingsdempingselementen nicht beschadigd+zijn.X
Maak de bougie uitwendig schoon. Verwijder hem en controller de afstand+tussen de elektroden. Stel de afstand in op 0,5 mm of verrang de bougie. Zorg ervoor dat de bougie zag. radio-ontstoring heeft.		X
Maak het koelsystem van de machine schoon. X
Maak het vondenopvangnet van de geluiddempoeter schoon of verrang het (geldt alleen bij geluiddempers zonder katalysator).		X
Maak de buitenkant van de carburateur en de directe omgeving van de carburateur schoon.		X
Controller of de haakse overbrengging voor 3/4 bevuld is met smeermiddel. Vul indien nodig bij met speciaal vet.		X
Controller of het veiligheidsmechanisme van het draagstel onbeschadigd is en goed functioneert.			X
Controller of het brandstofffilter Niet is verontreinigd en of de brandstoffleiding geen barsten of andere defecten vertoont. Vervang indien ditoodzakelijk is.			X
Controller alle kabels en aansluitingen. X
Controller de koppeling, de koppelingsveren en koppelingsstrommel op slijtage. Laat indien nodig bij een erkende serviceworkplaats verrangen.			X
Vervang de bougie. Zorg ervoor dat de bougie zag. radio-ontstoring heeft.			X
Controller het vondenopvangnet van de geluiddempoer en kaak het eventueel schoon (geldt alleen bij geluiddempers met katalysator).			X
Smeer de drijfas met speciaal vet.	Wordt om de drie maanden gedaan.
Vervang de trillingsdempers na ieder seizoen,ECHTER ten minste eén keer per一年多.

Technische gegevens

	545FR 545RX 545RXT
Motor
Cylinderinhoud, cm3	45,7 45,7 45,7
Cylinderdiameter, mm 42 42 42
Slaglengte, mm 33 33 33
Stationair toerental, t/min 2700 2700 2700
Toerental van uitgaan as, tsp 8800 8800 8800
Max. motorvermogen volgens ISO 8893, kW/ omw./ min.	2,1/9000 2,1/9000 2,1/9000
Geluiddempfer met katalysator Nee Nee Nee
Ontstekingssysteme
Bougie NGK CMR6H NGK CMR6H	NGK CMR6H
Elektrodenafstand, mm	0,5	0,5	0,5
Brandstof-/smeersysteme
Inhoud brandstoffank, liter/cm3	0,9	0,9	0,9
Gewicht
Gewicht, zonder brandstof, snijuitrusting en beschemkap, kg	8,7	8,9	8,7
Lawaai-emissie
(zie opm. 1)
Geluidsvermogen, gemeten dB(A)	115	115	115
Geluidsvermogen, gegardeerd LWA dB(A)	117	117	117
Geluidsniveau
(zie opm. 2)
Equivalent geluidsdrukniveau bij hetoor van de gebruiker, gemeten volgens EN ISO 11806 en ISO 22868, dB(A):	100	100	100
Uitgerust met trimmerkop (origineel)	100	100	100
Uitgerust met grasmaaiblad (origineel)	100	100	100
Uitgerust met zaagblad (origineel)	100	-	-
Trillingsniveau
(zie opm. 3)
Equivalente trillingsniveauaus (ahv,eq) bij handvat, gemeten overeenkomstig EN ISO 11806 en ISO 22867, m/s2
Uitgerust met trimmerkop (origineel), links/rechts	3,6/3,8 3,2/2,9 3,2/2,9
Uitgerust met grasmaaiblad (origineel), links/rechts	3,3/3,0 2,9/2,4 2,9/2,4
Uitgerust met zaagblad (origineel), links/rechts	3,8/3,2 -	-

Opm.1: Emissie van geluid waar de omgeving gemeten als geluidsvermogen (L_WA) volgens EG-richtlijn 2000/14/EG. Het gerapporteerde geluidsvermogenniveau voor de machine is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschilussen het gegarandeerde en het gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook de dispersie in het meetresultaat meeneemt alsmede variatiesussen verschillende machines van hetzelfde model, conform Richtlijn 2000/14/EG.
Opm. 2: De gerapporteerde gegevens voor het equivalente geluidsdrukiveau vertonen een typische statistische spreiding (standaardafwijking) van 1 dB(A).
Opm. 3: De gerapporteerde gegevens voor het equivalente trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1m / s^2

TECHNISCHE GEGEVENS

545FX 545FXT

Motor

Cylinderinhoud, cm3 45,7 45,7

Cylinderdiameter, mm 42 42

Slaglengte, mm 33 33

Stationair toerental, t/min 2700 2700

Aanbevolen maximum toerental, omw./min. 12400 12400

Toerental van uitgaan as, tpm 9600 9600

Max. motorvermogen volgens ISO 8893, kW/ omw./ 2,2/9000 2,2/9000 min.

Geluiddempert metkatalysator Nee Nee

Ontstekingssysteme

Bougie NGK CMR6H NGK CMR6H

Elektrodenafstand, mm 0,5 0,5

Brandstof-/ smeersystem

Inhoud benzinetank, liter 0,9 0,9

Gewicht

Gewicht, zonder brandstof, snijuitrusting en beschemkap, kg 8,2 8,4

Lawaai-emissie

(zie opm. 1)

Geluidsvermögen, gemeten dB(A) 113 113

Geluidsvermogen, gegandeerd L_WA dB(A) 114 114

Geluidsniveau

(zie opm. 2)

Equivalent geluidsdrukniveauauih het oor van de gebruiker, gemeten volgens EN ISO 11806 en ISO 22868,dB(A):

Uitgerust met trimmerkop (origineel)

Uitgerust met grasmaaiblad (origineel)

Uitgerust met zaagblad (origineel) 99 99

Trillingsniveau

(zie opm. 3)

Equivalente trillingsniveaua (a_hv,eq) bij handvat, gemeten overeenkomstig EN ISO 11806 en ISO 22867, m/s2

Uitgerust met trimmerkop (origineel), links/rechts

Uitgerust met grasmaaiblad (origineel), links/rechts

Uitgerust met zaagblad (origineel), links/rechts 2,0/3,2 2,0/3,2

Opm.1: Emissie van geluid waar de omgeving gemeten als geluidsvermogen (L_WA) volgens EG-richtlijn 2000/14/EG. Het gerapporteerde geluidsvermogenniveau voor de machine is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschilussen het gegardeerde en het gemeten geluidsvermogen is dat het gegardeerde geluidsvermogen ook de dispersie in het meetresultaat meeneemt alsmede variatiesussen verschillende machines van hetzelfde model, conform Richtlijn 2000/14/EG.

Opm. 2: De gerapporteerde gegevens voor het equivalente geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 dB(A).

Opm. 3: De gerapporteerde geevens voor het equivalente trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1m / s^2

TECHNISCHE GEGEVENS

545RX, 545RXT
Goedgekeurde accessoires Type		Beschermkap voor de snijuitrusting, Artikelnr.
Centrumopening in bladen/messen Ø 25,4 mm	Schroefdraad bladas M12
Grasmaaiblad/grasmes	Multi 255-3 (Ø 255 3-punts) 537 28 85	-01 / 544 46 43-01
	Multi 275-4 (Ø 275 4-punts) 537 28 85	-01 / 544 46 43-01
	Multi 300-3 (Ø 300 3-punts) 537 28 85	-01 / 544 46 43-01
Zaagblad	Maxi XS 200-22 (Ø 200 22-punts) 537	31 09-01
	Scarlet 200-22 (Ø 200 22-punts) 537	31 09-01
Kunststof messen	Tricut Ø 300 mm (losse bladen hebben stuknummer 531 01 77-15)	537 28 85-01 / 544 46 43-01
Trimmerkop	Trimmy S II (Ø 2,4-3,3 mm draad) 503	95 43-01 / 544 46 43-01
	Auto 55 (Ø 2,7-3,3 mm draad) 503 95	43-01 / 544 46 43-01
	T45x (Ø 2,7-3,3 mm draad) 503 95 43	-01 / 544 46 43-01
Steunkop Vast

545FX, 545FXT
Goedgekeurde accessoires Type		Beschermkap voor de snijuitrusting, Artikelnr.
Centrumopening in bladen/messen Ø 25,4 mm	Schroefdraad bladas M12
Grasmaaiblad/grasmes	Multi 255-3 (Ø 255 3-punts) 537 29 74	-01 / 544 46 43-01
	Multi 275-4 (Ø 275 4-punts) 537 29 74	-01 / 544 46 43-01
	Multi 300-3 (Ø 300 3-punts) 537 29 74	-01 / 544 46 43-01
Zaagblad	Maxi XS 200-22 (Ø 200 22-punts) 574	53 26-01
	Scarlet 200-22 (Ø 200 22-punts) 574	53 26-01
	Scarlet 225-24 (Ø 225 24-punts) 574	50 67-02
Kunststof messen	Tricut Ø 300 mm (losse bladen hebben stuknummer 531 01 77-15)	537 29 74-01 / 544 46 43-01
Trimmerkop	Trimmy S II (Ø 2,4-3,3 mm draad) 537	29 73-01 / 544 46 43-01
	Auto 55 (Ø 2,7-3,3 mm draad) 537 29	73-01 / 544 46 43-01
	T45x (Ø 2,7-3,3 mm draad) 537 29 73	-01 / 544 46 43-01
Steunkop Vast

TECHNISCHE GEGEVENS

545FR
Goedgekeurde accessoires Type		Beschermkap voor de snijuitrusting, Artikelnr.
Centrumopening in bladen/messen Ø 25,4 mm	Schroefdraad bladas M12
Grasmaaiblad/grasmes	Multi 255-3 (Ø 255 3-punts) 537 28 85	-01 / 544 46 43-01
	Multi 275-4 (Ø 275 4-punts) 537 28 85	-01 / 544 46 43-01
	Multi 300-3 (Ø 300 3-punts) 537 28 85	-01 / 544 46 43-01
Zaagblad	Maxi XS 200-22 (Ø 200 22-punts) 537	31 09-01
	Scarlet 200-22 (Ø 200 22-punts) 537	31 09-01
Kunststof messen	Tricut Ø 300 mm (losse bladen hebben stuknummer 531 01 77-15)	537 28 85-01 / 544 46 43-01
Trimmerkop	Trimmy S II (Ø 2,4-3,3 mm draad) 503	95 43-01 / 544 46 43-01
	Auto 55 (Ø 2,7-3,3 mm draad) 503 95	43-01 / 544 46 43-01
	T45x (Ø 2,7-3,3 mm draad) 503 95 43	-01 / 544 46 43-01
Steunkop Vast
Hakmes 544 02 65-02

EG-verklaring van overeenstemming

Husqvarna AB, SE-561 82 Huskvarna, Zweden, telefoon: [phone], verklaart hierbij dat de Husqvarna motorzeisen 545FR, 545FX/FXT, 545RX en 545RXT met een serienummer uit 2016 en verder (het jaar met waaropvolgend het serienummer worden duidelijk aangegeven op het productplaatje), in overeenstemming+zijn met de voorschriften in de RICHTLIJN VAN DE RAAD:

-van 17 mei 2006 "betreffende machines" 2006/42/EG.
van 26 februar 2014 "betreffende elektromagnetische compatibiliteit" 2014/30/EU.
- van 8 mei 2000 "b retreatende geluidsemissie door materieel voor gebruik buitenshuis" 2000/14/EG. Beordeling van de overeenstemming uitgevoerd volgens Bijlage V. Voor informatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens.
- van 8 juni 2011 "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur" 2011/65/EU.

De volgende normen zijn van toepassing:

EN ISO 12100:2010, EN ISO 11806:2011, EN ISO 14982:2009, CISPR 12:2007+A:2009, EN 50581:2012

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, heeft voor Husqvarna AB een vrijwillige typekeuring uitgevoerd. De certificaten hebben nummer:

SEC/11/2294 - 545FR, SEC/11/2293 - 545RX, RXT, SEC/11/2292 - 545FX, 545FXT.

SMP Svensk Maskinprovning AB heeft ook overeenkomst bevestigd met bijlage V van de richtlijnen van de raad 2000/14/EG. De certificaten hebben nummer:

01/164/073 - 545FR, 01/164/073 - 545RX, RXT, 01/164/072 - 545FX, 545FXT.

Huskvarna, 30 maart 2016

Per Gustafsson, Hoofd Ontwikkeling (erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

SYMBOLERKLÄRUNG

Symbole

Originele instructies

Originalanweisungen

1158875-20
