Produkttyp	Freischneider
Marke	Husqvarna
Modell	545FR
Hubraum	45,7 cm³
Bohrung	42 mm
Hub	33 mm
Leerlaufdrehzahl	2700 U/min
Drehzahl der Abtriebswelle	8800 U/min
Max. Motorleistung	2,1 kW / 9000 U/min
Zündkerze	NGK CMR6H, Elektrodenabstand 0,5 mm
Kraftstofftankkapazität	0,9 L
Gewicht (ohne Kraftstoff, Schneidausrüstung und Sicherheitseinrichtungen)	8,7 kg
Gemessener Schallleistungspegel	115 dB(A)
Garantierter Schallleistungspegel	117 dB(A)
Äquivalenter Schalldruckpegel (mit Trimmerkopf)	100 dB(A)
Vibrationspegel (Trimmerkopf, links/rechts)	3,6 / 3,8 m/s²
Zugelassenes Zubehör	Grasmesser, Freischneidmesser, Trimmerköpfe, Kunststoffmesser
Sicherheit	Gashebelverriegelung, Stoppschalter, Schutz für Schneidausrüstung, Gurt mit Schnelllösung
Wartung	Luftfilterreinigung, Zündkerzenprüfung, Kühlsystemreinigung, Schmierung des Winkelgetriebes
Kraftstoff	Gemisch aus bleifreiem Benzin (mind. 90 Oktan) und Husqvarna Zweitaktöl (1:50)
Sicherheitsabstand	15 Meter

Häufig gestellte Fragen - 545FR HUSQVARNA

Wie starte ich den Freischneider Husqvarna 545FR?

Stellen Sie sicher, dass das Schneidwerkzeug kein Hindernis berührt. Stellen Sie die Maschine auf eine ebene Fläche. Bei kaltem Motor ziehen Sie den Chokeheben und betätigen die Kraftstoffpumpe, bis Kraftstoff in die Pumpe gelangt. Betätigen Sie den Dekompressionsventil, ziehen Sie dann langsam am Startergriff, bis Sie einen Widerstand spüren, und ziehen Sie dann kräftig durch. Sobald der Motor anspringt, stellen Sie den Choke in die Ausgangsposition zurück und geben Sie kurz Gas, um die Startbeschleunigung zu deaktivieren.

Welche Art von Kraftstoff soll ich für die Husqvarna 545FR verwenden?

Verwenden Sie ein Gemisch aus bleifreiem Benzin (mindestens 90 Oktan nach RON) und Husqvarna Zweitaktöl im Verhältnis 1:50 (2%). Verwenden Sie niemals Außenbord- oder Viertaktmotoröl. Bereiten Sie das Gemisch in einem sauberen Behälter zu und schütteln Sie es vor dem Einfüllen in den Tank.

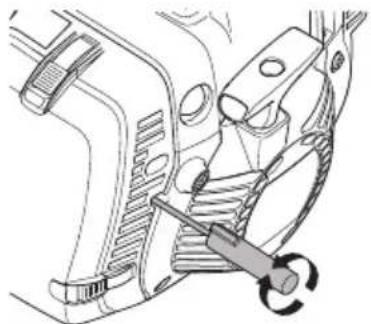

Wie stelle ich die Leerlaufdrehzahl des Freischneiders ein?

Stellen Sie sicher, dass der Luftfilter sauber ist und der Deckel montiert ist. Drehen Sie die Leerlaufeinstellschraube T im Uhrzeigersinn, bis sich das Schneidwerkzeug zu drehen beginnt, dann drehen Sie sie zurück, bis es stoppt. Der Motor sollte im Leerlauf gleichmäßig laufen, ohne dass sich das Schneidwerkzeug dreht. Wenn dies nicht möglich ist, wenden Sie sich an eine autorisierte Werkstatt.

Welcher Sicherheitsabstand muss bei der Arbeit eingehalten werden?

Der Sicherheitsabstand beträgt mindestens 15 Meter. Der Benutzer muss sicherstellen, dass sich während der Arbeit keine Personen oder Tiere in einem Umkreis von weniger als 15 Metern aufhalten. Arbeiten mehrere Benutzer in derselben Zone, muss der Abstand mindestens das Doppelte der Baumlänge betragen, jedoch niemals weniger als 15 Meter.

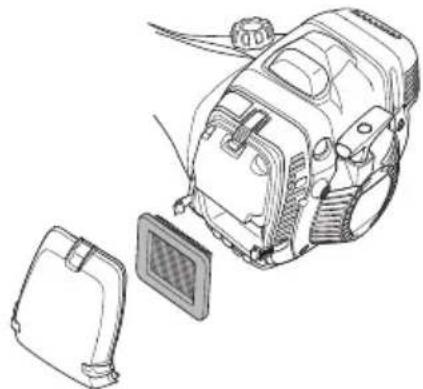

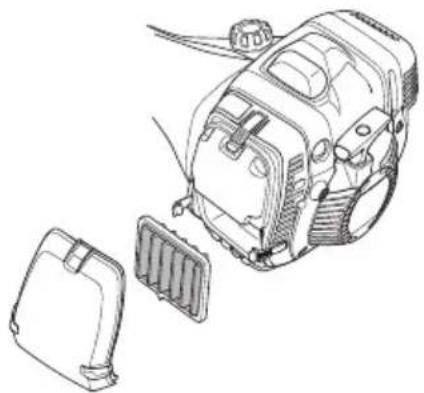

Wie pflege ich den Luftfilter?

Reinigen Sie den Luftfilter nach 25 Betriebsstunden, bei staubigen Bedingungen häufiger. Beim Papierfilter (545FR) entfernen Sie die Abdeckung, nehmen den Filter heraus, überprüfen und reinigen das Gehäuse. Ersetzen Sie den Filter, wenn er verschmutzt oder beschädigt ist. Verwenden Sie Originalfilter von Husqvarna.

Wie wechsele ich die Zündkerze?

Verwenden Sie eine Zündkerze vom Typ NGK CMR6H mit einem Elektrodenabstand von 0,5 mm. Reinigen Sie die Zündkerze, wenn sie verschmutzt ist. Ersetzen Sie sie einmal im Monat oder bei Bedarf häufiger. Stellen Sie sicher, dass die Zündkerze einen Entstörer hat und richtig angezogen ist.

Welche Schneidausrüstung ist für die 545FR zugelassen?

Zugelassenes Zubehör umfasst: Grasmesser Multi 255-3, Multi 275-4, Multi 300-3; Freischneidmesser Maxi XS 200-22, Scarlet 200-22; Kunststoffmesser Tricut Ø 300 mm; Trimmerköpfe Trimmy S II, Auto 55, T45x. Verwenden Sie immer den entsprechenden empfohlenen Schutz.

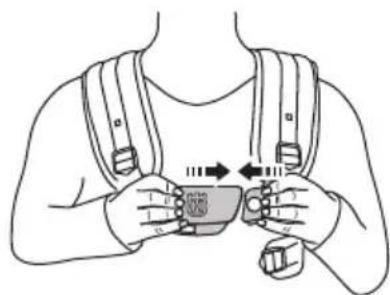

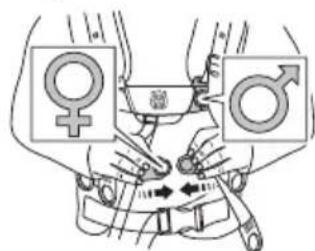

Wie verwende ich den Gurt richtig?

Tragen Sie den Gurt immer bei der Arbeit. Stellen Sie den Hüftgurt so ein, dass er stabil sitzt, dann den Brustgurt. Stellen Sie den Schultergurt ein, um die Last zu verteilen. Überprüfen Sie, ob die Schnelllösung funktioniert. Für die Forstarbeit sollte die Aufhängung etwa 10 cm unter dem Darmbein hängen; für die Unkrautbekämpfung senken Sie den Haken ab.

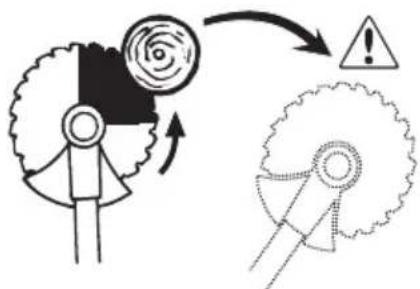

Was tun bei einem Rückschlag der Maschine?

Ein Rückschlag kann auftreten, wenn das Messer auf ein festes Hindernis trifft. Um dies zu vermeiden, vermeiden Sie den Einsatz im Bereich von 12-15 Uhr des Messers. Falls ein Rückschlag auftritt, behalten Sie die Kontrolle über die Maschine und stellen Sie den Motor ab. Überprüfen Sie das Messer und die Schneidausrüstung auf Beschädigungen. Stellen Sie sicher, dass Personen und Tiere mindestens 15 Meter entfernt bleiben.

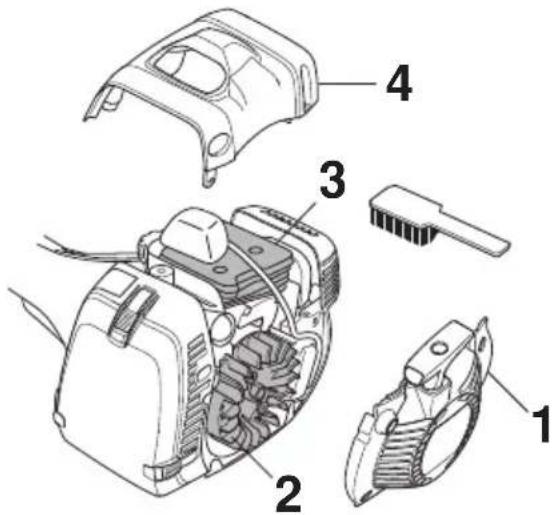

Wie reinige ich das Kühlsystem?

Reinigen Sie das Kühlsystem einmal pro Woche mit einer Bürste, bei schwierigen Bedingungen häufiger. Das System umfasst den Lufteinlass im Starter, die Lüftungsrippen am Schwungrad, die Kühlrippen am Zylinder und das Zylindergehäuse. Ein verstopftes System führt zu Überhitzung und Motorschäden.

BEDIENUNGSANLEITUNG 545FR HUSQVARNA

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

FR (2-40)

NL (41-78)

DE (79-117)

ERKLÄRUNG DER SYMBOLE

Symbole

Schutz montieren 54

Montage von Blattschutz-/Kombischutz, Rasenmähermesser und Grasmesser ... 54

Montage von Blattschutz und Sägeblatt .... 55

Montage von weiteren Schutzhauben und Schneidausrüstungen 55

Kraftstoffsicherheit 59

Kraftstoff 59

Tanken 60

STARTEN UND STOPPEN

Technische Daten 75

Schutz anbringen

Kraftstoffsicherheit

WARNUNG! Freischneider, Motorsensen und Trimmer können gefährlich sein! Durch nachlässige oder falsche Handhabung können schwere Verletzungen oder tödliche Unfälle von Anwendern oder anderen Personen verursacht werden. Es ist überaus wichtig, dass Sie den Inhalt der Bedienungsanleitung lesen und verstehen.

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Benutzen Sie immer:

Schutzhelm in Bereichen, in denen Gefahr für von oben herabfallende Gegenstände besteht. Einen zugelassenen Gehörschutz. Zugelassenen Augenschutz.

Max. Drehzahl der Abtriebswelle, U/min

Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.

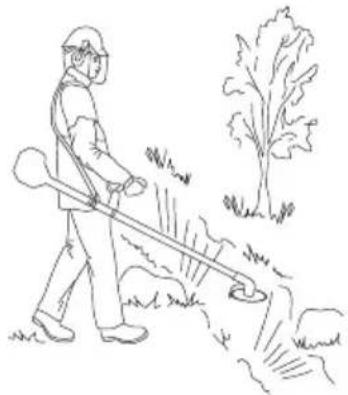

Warnung vor hochgeschleuderten und abprallenden Gegenständen.

Der Anwender des Geräts hat darauf zu achten, dass während der Arbeit keine Menschen oder Tiere näher als 15 m herankommen.

Maschinen mit Säge- oder Grasklingen können heftig zur Seite geschleudert werden, wenn die Klinge auf einen festen Gegenstand trifft. Dies wird als Klingenstoß bezeichnet. Die Klinge kann Arme oder Beine durchtrennen. Menschen müssen sich stets mindestens 15 m entfernt aufhalten.

Stets zugelassene Schutzhandschuhe tragen.

Rutschfeste und stabile Stiefel tragen.

Kraftstoffpumpe

Choke: Den Chokehebel in Choke-Stellung bringen.

Tanken.

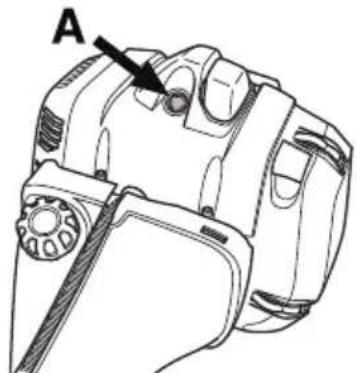

Dekompressionsventil:

Dekompressionsventil eindrücken, damit der Druck im Zylinder reduziert wird; dadurch wird das Anspringen erleichtert. Das Dekompressionsventil soll beim Anlassen immer betätigt werden.

Beheizte Handgriffe

Nur für nichtmetallische, flexible Schneidausrüstungen bestimmt, d.h. für Trimmerköpfe mit Trimmerfaden.

Umweltbelastende Geräuschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist im Kapitel Technische Daten und auf dem Geräteschild angegeben.

Das Typenschild mit

Seriennummer. yyyy ist das Produktionsjahr, ww ist die Produktionswoche.

yyyywwxxxxxx

Sonstige Symbole/Aufkleber am Gerät beziehen sich auf spezielle Zertifizierungsanforderungen, die in bestimmten Ländern gelten.

Eine Kontrolle und/oder Wartung ist bei abgestelltem Motor vorzunehmen, wenn der Stoppschalter in Stellung STOP steht.

Stets zugelassene Schutzhandschuhe tragen.

Regelmäßige Reinigung ist notwendig.

Visuelle Kontrolle.

Ein zugelassener Augenschutz muss getragen werden.

INHALT

Inhalt

SYMBOLERKLÄRUNG

Symbole 79

INHALT

Inhalt 80

EINLEITUNG

Sehr geehrter Kunde! 81

WAS IST WAS?

Was ist was am Freischneider? 82

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Maßnahmen vor der Verwendung neuer

Freischneider, Motorsensen oder Trimmer. 83

Wichtig 84

Persönliche Schutzausrüstung 84

Sicherheitsausrüstung des Gerätes 85

Schneidausrüstung 88

MONTAGE

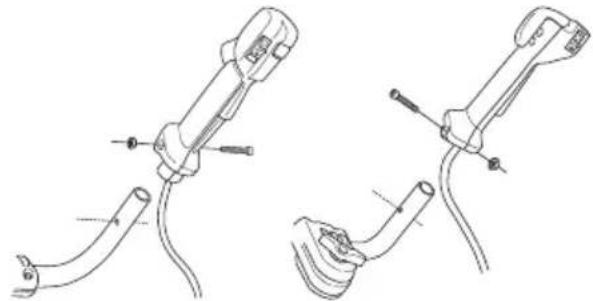

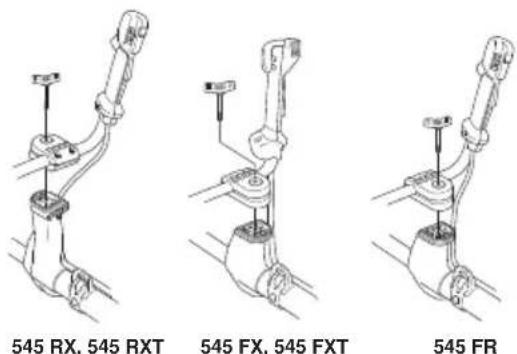

Montage von Lenkung und Gasgriff 92

Transportstellung, Lenker 92

Montage der Schneidausrüstung 92

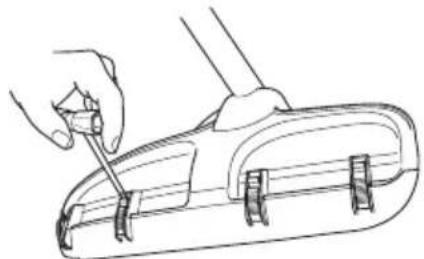

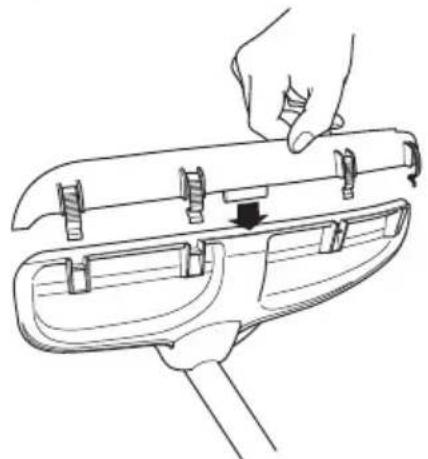

Montage der Schutzabdeckung 93

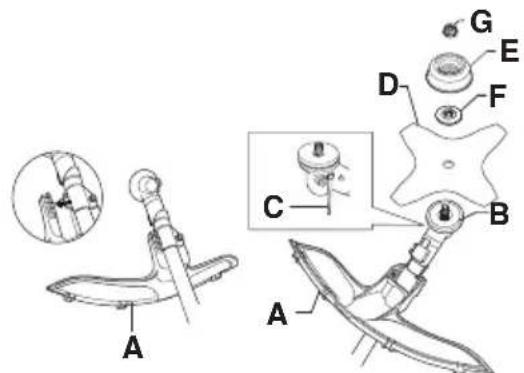

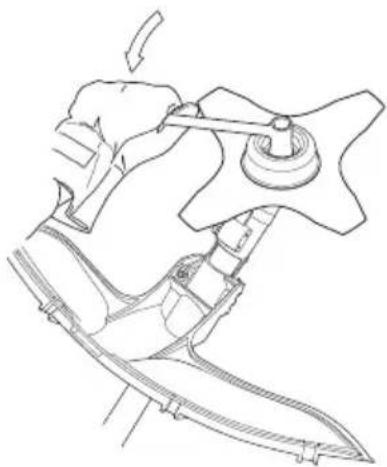

Montage von Klingenschutz/Kombischutz,

Grasklinge und Grasmesser 93

Montage von Klingenschutz und Sägeklinge 94

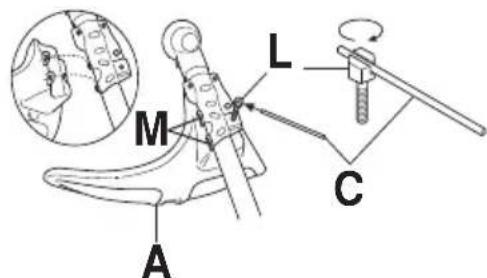

Montage sonstiger Schutzausführungen und

Schneidausrüstungen 94

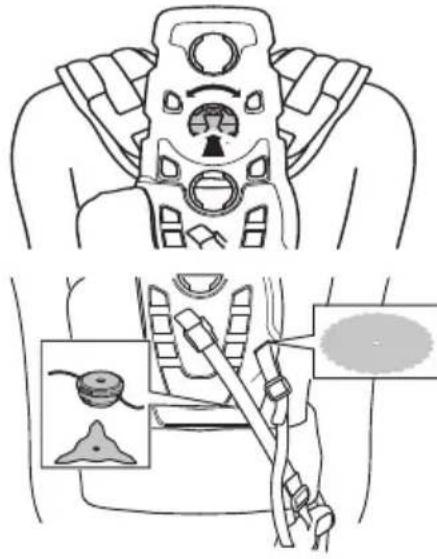

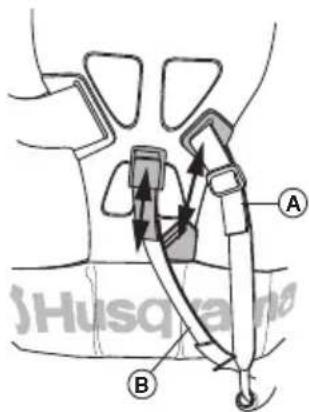

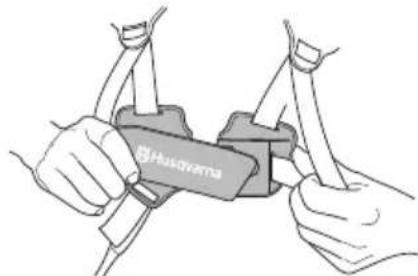

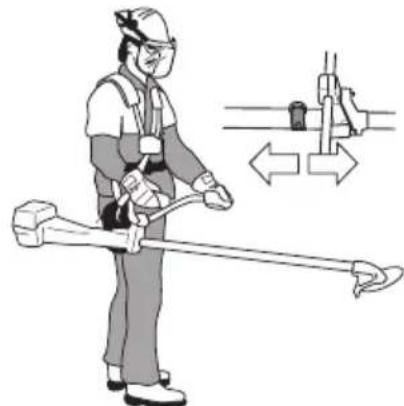

Anpassung von Tragegurt und Freischneider 95

Balance X 95

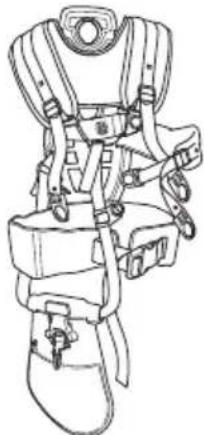

BalanceXT 96

UMGANG MIT KRAFTSTOFF

Sicherer Umgang mit Kraftstoff 98

Kraftstoff 98

Tanken 99

STARTEN UND STOPPEN

Kontrolle vor dem Start 100

Starten und stoppen 100

ARBEITSTECHNIK

Allgemeine Arbeitsvorschriften 102

WARTUNG

Vergaser 107

Schalldämpfer 107

Kühlsystem 108

Luftfilter 108

Winkelgetriebe 109

Antriebswelle 109

Zündkerze 109

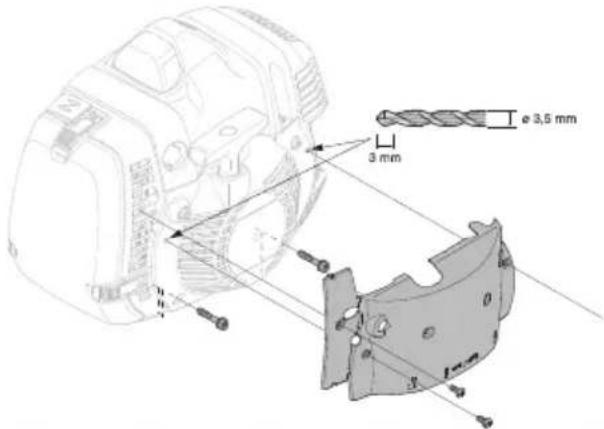

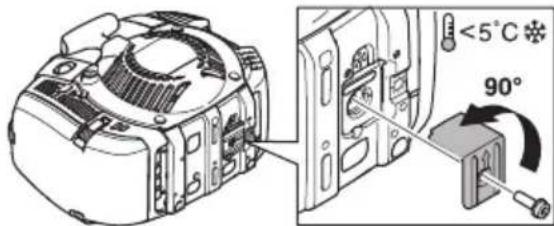

Benutzung im Winter 109

Störungssuchplan 111

Wartungsschema 112

TECHNISCHE DATEN

Technische Daten 114

EG-Konformitätserklärung 117

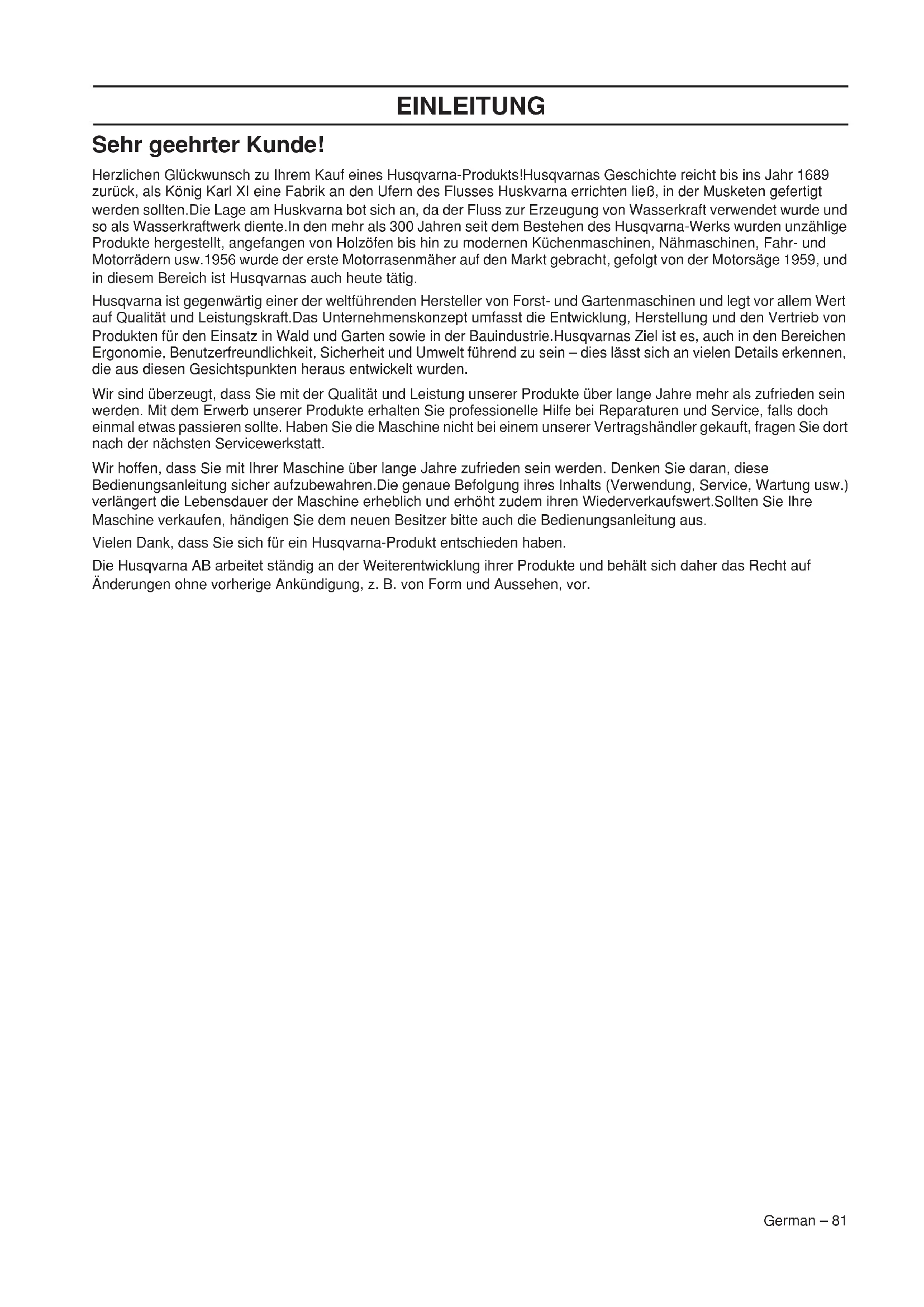

EINLEITUNG

Sehr geehrter Kunde!

Herzlichen Glückwunsch zum Kauf eines Husqvarna-Produkts! Die Geschichte von Husqvarna reicht bis ins Jahr 1689 zurück, als König Karl XI. eine Fabrik an den Ufern des Flusses Huskvarna errichten ließ, in der Musketen gefertigt werden sollten. Die Lage am Huskvarna bot sich an, da der Fluss zur Erzeugung von Wasserkraft genutzt wurde und so als Wasserkraftwerk diente. In den mehr als 300 Jahren seit dem Bestehen des Husqvarna-Werks wurden unzählige Produkte hergestellt, angefangen von Holzöfen bis hin zu modernen Küchenmaschinen, Nähmaschinen, Fahr- und Motorrädern usw. 1956 wurde der erste Motorrasenmäher auf den Markt gebracht, gefolgt von der Motorsäge 1959, und in diesem Bereich ist Husqvarna auch heute tätig.

Husqvarna ist einer der weltführenden Hersteller von Forst- und Gartenmaschinen und legt vor allem Wert auf Qualität und Leistungskraft. Das Unternehmenskonzept umfasst die Entwicklung, Herstellung und den Vertrieb von Produkten für den Einsatz in Wald und Garten sowie in der Bauindustrie. Husqvarnas Ziel ist es, auch in den Bereichen Ergonomie, Benutzerfreundlichkeit, Sicherheit und Umwelt führend zu sein – dies lässt sich an vielen Details erkennen, die aus diesen Gesichtspunkten heraus entwickelt wurden.

Wir sind überzeugt, dass Sie mit der Qualität und Leistung unserer Produkte über lange Jahre mehr als zufrieden sein werden. Mit dem Erwerb unserer Produkte erhalten Sie professionelle Hilfe bei Reparaturen und Service, falls doch einmal etwas passieren sollte. Haben Sie die Maschine nicht bei einem unserer Vertragshändler gekauft, fragen Sie dort nach der nächsten Servicewerkstatt.

Wir hoffen, dass Sie mit Ihrer Maschine über lange Jahre zufrieden sein werden. Denken Sie daran, diese Bedienungsanleitung sicher aufzubewahren. Die Beachtung ihres Inhalts (Verwendung, Service, Wartung usw.) verlängert die Lebensdauer der Maschine erheblich und erhöht zudem ihren Wiederverkaufswert. Sollten Sie Ihre Maschine verkaufen, händigen Sie dem neuen Besitzer bitte auch die Bedienungsanleitung aus.

Vielen Dank, dass Sie sich für ein Husqvarna-Produkt entschieden haben.

Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.

WAS IST WAS?

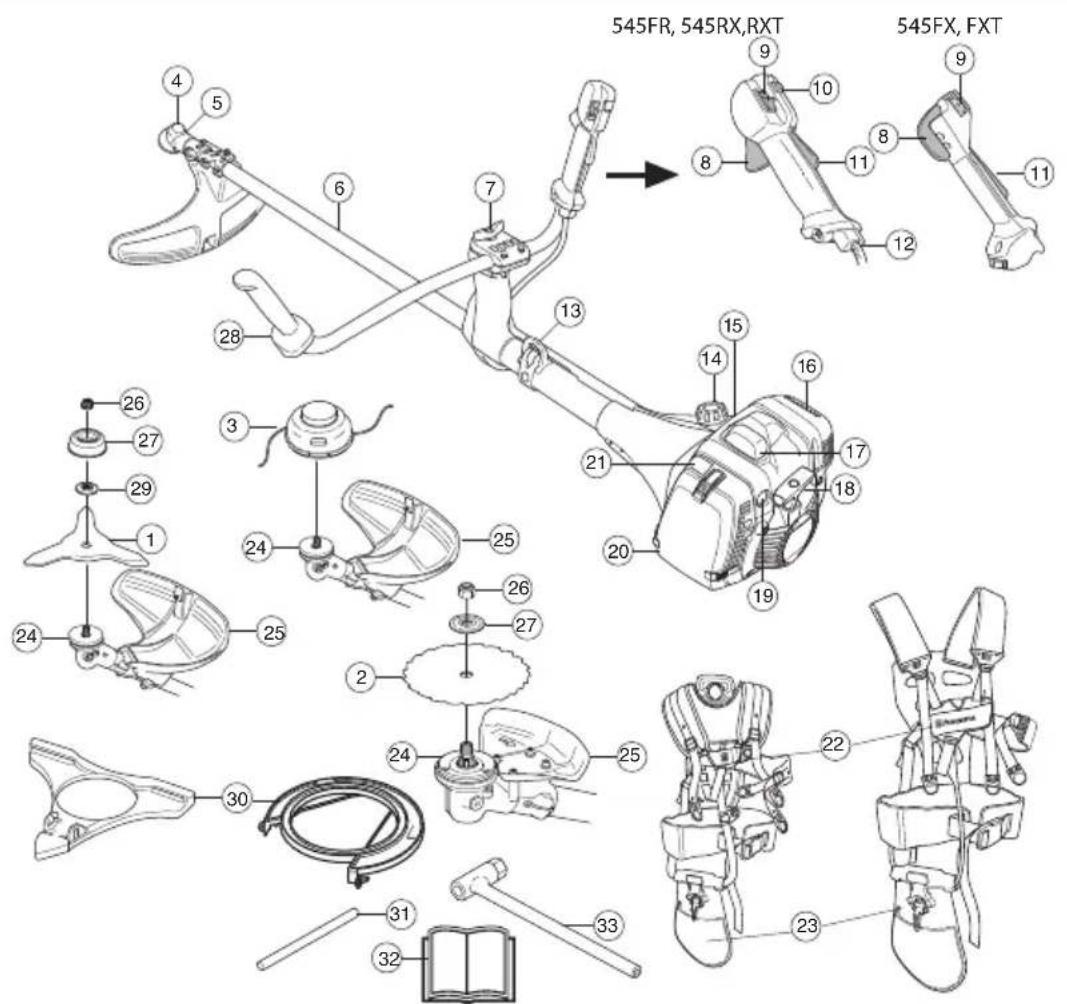

Was ist was am Freischneider?

1 Grasklinge (545FR, 545RX, 545RXT) 2 Sägeklinge (545FR, 545RX, 545RXT) 3 Trimmerkopf (545FR, 545RX, 545RXT) 4 Winkelgetriebe 5 Einfüllöffnung für Schmiermittel, Winkelgetriebe 6 Führungsrohr 7 Handgriffeinstellung 8 Gashebel 9 Stoppschalter 10 Startgasknopf 11 Gashebelsperre 12 Justierung des Gaszugs 13 Aufhängung 14 Kraftstofftank 15 Dekompressionsventil 16 Schalldämpfer 17 Zündkappe und Zündkerze

18 Starterhandgriff 19 Kraftstoffpumpe 20 Luftfilterdeckel 21 Choke 22 Tragegurt-Schnellverschluss 23 Hüftpolstertragegurt 24 Mitnehmer 25 Schutz für die Schneidausrüstung 26 Gegenmutter 27 Stützflansch 28 Lenker 29 Stützkappe 30 Transportschutz 31 Sperrstift 32 Bedienungsanweisung 33 Schlüssel für die Klingenmutter

Maßnahmen vor der Verwendung neuer Freischneider, Motorsensen oder Trimmer.

Die Bedienungsanweisung sorgfältig durchlesen. - Montage und Einstellung der Schneidausrüstung kontrollieren.

WARNUNG! Eine längerfristige Beschallung mit Lärm kann zu bleibenden Gehörschäden führen. Daher stets einen zugelassenen Gehörschutz tragen.

WARNUNG! Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Es ist immer Originalzubehör zu verwenden. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oder sogar tödlichen Verletzungen des Anwenders oder anderer Personen führen.

WARNUNG! Falsch oder nachlässig angewendete Freischneider, Motorsensen oder Trimmer sind gefährliche Geräte, die schwere Verletzungen oder tödliche Unfälle von Anwendern oder anderen Personen verursachen können. Es ist sehr wichtig, dass Sie den Inhalt dieser Bedienungsanweisung lesen und verstehen.

Wichtig

WICHTIG!

Der Freischneider oder Grastrimmer ist nur für das Grastrimmen, Grasfreischneiden und/oder Forstfreischneiden konstruiert.

Nationale oder regionale Bestimmungen regeln ggf. die Verwendung. Die festgelegten Bestimmungen erfüllen.

Das einzige Zubehör, für das die Motoreinheit als Antriebsquelle verwendet werden darf, sind die im Kapitel Technische Daten empfohlenen Schneidausrüstungen.

Bedienen Sie diese Maschine niemals, wenn Sie müde oder krank sind, Alkohol konsumiert haben oder Medikamente einnehmen, die Ihre Sicht, Ihr Urteilsvermögen oder Ihre Koordination beeinträchtigen können.

Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift "Persönliche Schutzausrüstung".

Arbeiten Sie niemals mit einem Gerät, das ohne Zustimmung des Herstellers modifiziert wurde und nicht mehr der Originalausführung entspricht.

Arbeiten Sie niemals mit einem defekten Gerät. Die Kontroll-, Wartungs- und Serviceanweisungen in dieser Bedienungsanleitung sind zu befolgen. Bestimmte Wartungs- und Servicemaßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen. Siehe Anweisungen unter dem Titel "Wartung".

Vor der Inbetriebnahme müssen sämtliche Abdeckungen, Schutzvorrichtungen und Griffe angebracht sein. Stellen Sie sicher, dass Zündkerzenschutz und Zündkabel unversehrt sind, um die Gefahr von elektrischen Schlägen auszuschließen.

Der Anwender des Geräts hat darauf zu achten, dass während der Arbeit keine Menschen oder Tiere näher als 15 m herankommen. Wenn mehrere Anwender am gleichen Einsatzort tätig sind, muss der Sicherheitsabstand mindestens zwei Baumlängen, jedoch mindestens 15 Meter betragen.

Vor dem Gebrauch der Maschine eine Gesamtüberprüfung durchführen, siehe Wartungsplan.

WARNUNG! Bei einem Eingriff in den Motor erlischt die EU-Typgenehmigung für dieses Produkt.

WARNUNG! Diese Maschine erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr schwerer oder tödlicher Verletzungen auszuschließen, sollen Personen mit einem medizinischen Implantat vor der Nutzung dieser Maschine ihren Arzt und den Hersteller des Implantats konsultieren.

WARNUNG! Einen Motor in einem geschlossenen oder schlecht belüfteten Raum laufen zu lassen, kann zum Tod durch Ersticken oder Kohlenmonoxidvergiftung führen.

Persönliche Schutzausrüstung

WICHTIG!

Falsch oder nachlässig angewendete Freischneider, Motorsensen oder Trimmer sind gefährliche Geräte, die schwere Verletzungen oder tödliche Unfälle von Anwendern oder anderen Personen verursachen können. Es ist sehr wichtig, dass Sie den Inhalt dieser Bedienungsanleitung lesen und verstehen.

Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzausrüstung angewendet werden. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzausrüstung einen Fachhändler um Rat fragen.

WARNUNG! Bei Benutzung von Gehörschützern immer auf Warnsignale oder Zurufe achten. Den Gehörschutz immer abnehmen, sobald der Motor abgestellt ist.

HELM

Ein Helm ist zu tragen, wenn die zu fällenden Stämme höher als 2 m sind.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

GEHÖRSCHUTZ

Ein Gehörschutz mit ausreichender Dämmwirkung ist zu tragen.

AUGENSCHUTZ

Es ist immer ein zugelassener Augenschutz zu tragen. Bei der Benutzung eines Visiers ist auch eine zugelassene Schutzbrille zu tragen. Zugelassene Schutzbrillen sind in diesem Falle diejenigen, die die Normen ANSI Z87.1 für die USA bzw. EN 166 für EU-Länder erfüllen.

HANDSCHUHE

Handschuhe sind dann zu tragen, wenn dies notwendig ist, z. B. bei der Montage der Schneidausrüstung.

STIEFEL

Stiefel mit Stahlkappe und rutschfester Sohle tragen.

KLEIDUNG

Kleidung aus reißfestem Material wählen und nicht zu weite Kleidungsstücke tragen, die sich leicht im Unterholz verfangen können. Stets kräftige lange Hosen tragen. Keinen Schmuck, kurze Hosen oder Sandalen tragen und nicht barfuß gehen. Schulterlanges Haar nicht offen tragen.

ERSTE HILFE

Ein Erste-Hilfe-Set soll immer griffbereit sein.

Sicherheitsausrüstung des Gerätes

In diesem Abschnitt werden die einzelnen Teile der Sicherheitsausrüstung des Gerätes beschrieben, welche Funktion sie haben und wie ihre Kontrolle und Wartung ausgeführt werden sollen, um sicherzustellen, dass sie funktionsfähig sind. (Siehe Kapitel „Was ist was?“, um herauszufinden, wo die Sicherheitsdetails an Ihrem Gerät zu finden sind).

Die Lebensdauer der Maschine kann verkürzt werden und die Unfallgefahr kann steigen, wenn die Wartung der Maschine nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführt werden. Weitere Informationen erteilt Ihnen Ihre nächste Servicewerkstatt.

WICHTIG!

Service und Reparatur des Gerätes erfordern eine Spezialausbildung. Dies gilt besonders für die Sicherheitsausrüstung des Gerätes. Wenn Ihr Gerät den unten aufgeführten Kontrollanforderungen nicht entspricht, müssen Sie Ihre Servicewerkstatt aufsuchen. Beim Kauf eines unserer Produkte wird gewährleistet, dass Reparatur- oder Servicearbeiten fachmännisch ausgeführt werden. Sollte der Verkäufer Ihres Gerätes nicht an unser Fachhändler-Service-Netz angeschlossen sein, fragen Sie nach unserer nächstgelegenen Servicewerkstatt.

WARNUNG! Benutzen Sie nie ein Gerät mit defekter Sicherheitsausrüstung. Die Sicherheitsausrüstung des Gerätes muss so kontrolliert und gewartet werden, wie dies in diesem Abschnitt beschrieben wird. Wenn Ihr Gerät den Kontrollanforderungen nicht entspricht, muss eine Servicewerkstatt aufgesucht werden.

Gashebelsperre

Die Gashebelsperre soll die unbeabsichtigte Betätigung des Gashebels verhindern. Durch Drücken der Sperre (A) im Handgriff (= wenn man den Handgriff hält) wird der Gashebel (B) gelöst. Wird der Handgriff losgelassen, werden Gashebel und Gashebelsperre wieder in ihre Ausgangsstellung zurückgestellt. Dies geschieht mit Hilfe von zwei voneinander unabhängigen Rückzugfedersystemen. In dieser Stellung wird der Gashebel im Leerlauf automatisch gesichert.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Kontrollieren, ob der Gashebel in Leerlaufstellung gesichert ist, wenn sich die Gashebelsperre in Ausgangsstellung befindet.

Die Gashebelsperre eindrücken und kontrollieren, ob sie in die Ausgangsstellung zurückkehrt, wenn sie losgelassen wird.

Kontrollieren, ob Gashebel und Gashebelsperre mit dem dazugehörigen Rückzugfedersystem einwandfrei funktionieren.

Siehe die Anweisungen unter der Überschrift „Start“. Gerät starten und Vollgas geben. Den Gashebel loslassen und kontrollieren, ob die Schneidausrüstung völlig zum Stillstand kommt. Wenn die Schneidausrüstung rotiert, während sich der Gashebel in Leerlaufstellung befindet, ist die Leerlaufeinstellung des Vergasers zu kontrollieren. Siehe die Anweisungen unter der Überschrift „Wartung“.

Stoppschalter

Mit dem Stoppschalter wird der Motor abgestellt.

Den Motor starten und kontrollieren, ob der Motor stoppt, wenn der Stoppschalter in Stopstellung geführt wird.

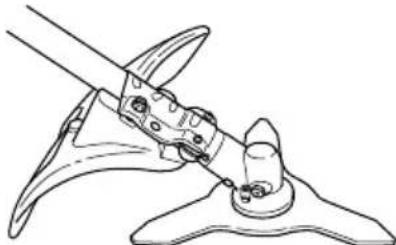

Schutz für die Schneidausrüstung

Dieser Schutz soll verhindern, dass lose Gegenstände zum Anwender hochgeschleudert werden. Der Schutz verhindert auch, dass der Anwender mit der Schneidausrüstung in Berührung kommt.

Den Schutz auf Schäden und Risse kontrollieren. Den Schutz austauschen, wenn er Schlägen ausgesetzt war oder Risse aufweist.

Immer den empfohlenen Schutz für die jeweilige Schneidausrüstung verwenden. Siehe das Kapitel Technische Daten.

WARNUNG! Unter keinen Umständen darf eine Schneidausrüstung ohne einen zugelassenen Schutz betrieben werden. Siehe das Kapitel Technische Daten. Wenn ein falscher oder ein defekter Schutz montiert wird, können dadurch schwere Verletzungen verursacht werden.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

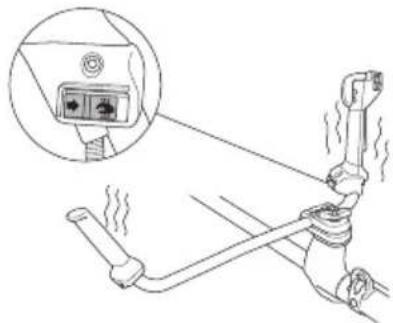

Antivibrationssystem

Das Gerät ist mit einem Antivibrationssystem ausgerüstet, das die Vibrationen wirkungsvoll dämpft und so für angenehmere Arbeitsbedingungen sorgt.

Wenn der Faden falsch gewickelt ist oder die falsche Schneidausrüstung benutzt wird, verstärken sich die Vibrationen. Siehe die Anweisungen unter der Überschrift Schneidausrüstung.

Das Antivibrationssystem reduziert die Übertragung von Vibrationen zwischen Motoreinheit/Schneidausrüstung und dem Handgriffsystem des Gerätes.

Die Antivibrationselemente regelmäßig auf Risse und Verformungen überprüfen. Kontrollieren, ob die Vibrationsdämpfer unbeschädigt und fest verankert sind.

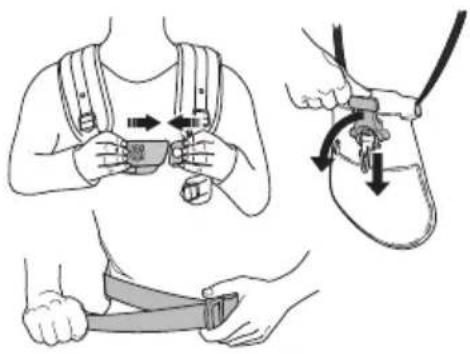

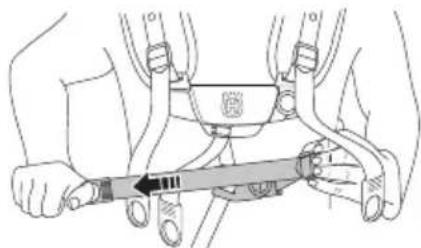

Schnellverschluss

Vorn befindet sich ein leicht erreichbarer Schnellverschluss als Sicherheitsausstattung, falls der Motor in Brand gerät oder eine andere Situation entsteht, in der man sich von Gerät und Tragegurt frei machen muss. Siehe die Anweisungen unter der Überschrift Anpassung von Tragegurt und Freischneider. Einige

Tragegurte haben auch einen Schnellverschluss am Aufhängungshaken.

Kontrollieren, ob die Riemen des Tragegurtes richtig liegen. Wenn Tragegurt und Gerät angepasst sind, kontrollieren, ob der Schnellverschluss des Tragegurts funktioniert.

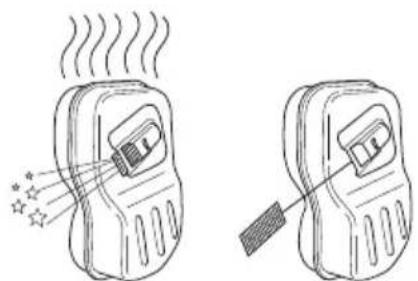

Schalldämpfer

Der Schalldämpfer soll den Geräuschpegel so weit wie möglich senken und die Abgase des Motors vom Anwender fernhalten. Mit Katalysator ausgestattete Schalldämpfer reduzieren zudem den Schadstoffgehalt der Abgase.

In Ländern mit warmem, trockenem Klima besteht erhöhte Brandgefahr. Bestimmte Schalldämpfer haben wir deshalb mit einem sogenannten Funkenfängernetz ausgestattet. Kontrollieren Sie, ob der Schalldämpfer Ihres Geräts ein solches Netz hat.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Für Schalldämpfer ist es sehr wichtig, dass die Kontroll-, Wartungs- und Serviceanweisungen befolgt werden. Siehe die Anweisungen unter der Überschrift Kontrolle, Wartung und Service der Sicherheitsausrüstung des Gerätes.

Niemals ein Gerät mit defektem Schalldämpfer benutzen.

Regelmäßig kontrollieren, ob der Schalldämpfer fest am Gerät montiert ist.

Ist der Schalldämpfer Ihres Gerätes mit einem Funkenfangnetz versehen, muss diese regelmäßig gereinigt werden. Ein verstopftes Netz verursacht ein Heißlaufen des Motors mit schweren Motorschäden als Folge.

WARNUNG! Der Katalysatorschalldämpfer ist bei Betrieb und auch noch nach dem Ausschalten sehr heiß. Dies gilt auch für den Leerlaufbetrieb. Berührung kann zu Verbrennungen führen. Achten Sie auf die Feuergefahr!

WARNUNG! Der Schalldämpfer enthält Chemikalien, die karzinogen sein können. Falls der Schalldämpfer beschädigt wird, vermeiden Sie es, mit diesen Stoffen in Berührung zu kommen.

WICHTIG! Die Motorabgase sind heiß und können Funken enthalten, die einen Brand verursachen können. Aus diesem Grunde sollte das Gerät niemals im Innenbereich oder in der Nähe von feuergefährlichen Stoffen gestartet werden!

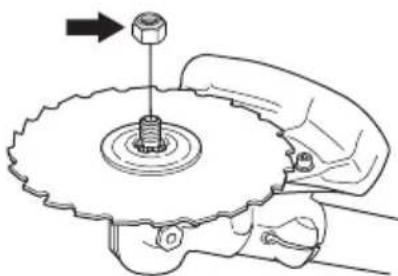

Gegenmutter

Bestimmte Schneidausrüstungen sind mit einer Gegenmutter gesichert.

Bei der Montage die Mutter entgegen der Rotationsrichtung der Schneidausrüstung anziehen. Bei der Demontage die Mutter in der Rotationsrichtung der Schneidausrüstung lösen. (ACHTUNG! Die Mutter hat ein Linksgewinde.) Beim Lösen und Anziehen der Sägeklingenmutter besteht die Gefahr, dass man sich an den Zähnen der Sägeklinge verletzt. Daher darauf achten, dass die Hand bei dieser Arbeit durch den Klingenschutz geschützt ist. Immer einen Hülsenschlüssel mit ausreichend langem Schaft verwenden, damit dies möglich ist. Der Pfeil in der Abbildung zeigt, in welchem Bereich der Hülsenschlüssel beim Lösen bzw. Anziehen der Mutter arbeiten soll.

Die Nylonsicherung der Mutter darf nicht so abgenutzt sein, dass sie sich von Hand schrauben lässt. Die Sicherung soll mindestens 1,5 Nm halten. Nachdem sie ca. 10 Mal aufgeschraubt worden ist, ist die Mutter auszutauschen.

Schneidausrüstung

Dieser Abschnitt beschreibt, wie man durch vorschriftsmäßige Wartung und Anwendung der richtigen Schneidausrüstung:

Verringert die Rückschlagneigung des Gerätes. - Erreicht eine maximale Schneidleistung.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

• Verlängert die Lebensdauer der Schneidausrüstung.

WICHTIG!

Die Schneidausrüstung immer nur mit dem von uns empfohlenen Schutz verwenden! Siehe Kapitel Technische Daten.

Zum korrekten Einlegen des Fadens und zur Wahl des richtigen Fadendurchmessers siehe die Anweisungen für die Schneidausrüstung.

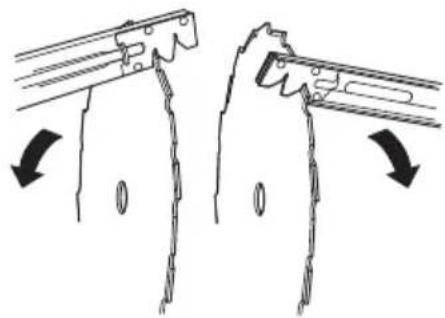

Die Schneidezähne der Klinge sollen stets korrekt und gut geschärft sein! Befolgen Sie unsere Empfehlungen. Beachten Sie auch die Anweisungen auf der Klingenverpackung.

Die korrekte Schränkung beibehalten! Befolgen Sie unsere Instruktionen und verwenden Sie die empfohlene Schärflehre.

WARNUNG! Den Motor immer abstellen, bevor irgendwelche Arbeiten an der Schneidausrüstung ausgeführt werden. Diese rotiert noch weiter, nachdem der Gashebel losgelassen wurde. Kontrollieren, ob die Schneidausrüstung völlig stillsteht, und das Kabel von der Zündkerze abziehen, bevor mit der Arbeit an der Schneidausrüstung begonnen wird.

WARNUNG! Durch eine falsche Schneidausrüstung oder eine falsch gefeilte Klinge erhöht sich die Rückschlaggefahr.

Schneidausrüstung

Die Sägeklinge ist zum Sägen von baumartigen Gehölzen bestimmt.

Grasklinge und Grasmesser sind für das Mähen von dichtem hohem Gras vorgesehen.

Hackmesser sind für das Mähen von dichtem hohem Gras und Gebüsch vorgesehen.

Der Trimmerkopf dient zum Rasentrimmen.

Grundregeln

Die Schneidausrüstung immer nur mit dem von uns empfohlenen Schutz verwenden! Siehe Kapitel Technische Daten.

Die Schneidzähne der Klinge sollen stets korrekt und gut geschärft sein! Befolgen Sie unsere Anleitung und verwenden Sie die empfohlene Scharflehre. Eine falsch geschärfte oder beschädigte Klinge erhöht die Unfallgefahr.

Die korrekte Schränkung der Sägeklinge beibehalten! Befolgen Sie unsere Anweisungen und verwenden Sie das empfohlene Schränkwerkzeug. Eine falsch geschränkte Sägeklinge erhöht das Risiko für das Festfahren und für Rückschläge sowie Schäden an der Klinge.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Die Schneidausrüstung auf Beschädigung und Risse kontrollieren. Beschädigte Schneidausrüstungen sind grundsätzlich auszutauschen.

Feilen von Grasmesser und Grasklinge

• Befolgen Sie die Feilanleitung auf der Verpackung der Schneidausrüstung. Klinge und Messer werden mit einer einhiebigen Flachfeile gefeilt.
• Alle Schneiden gleichmäßig feilen, damit keine Unwucht entsteht.

WARNUNG! Eine Klinge, die verbogen, schief, gerissen, gebrochen oder auf andere Art beschädigt ist, immer aussortieren. Niemals versuchen, eine schiefe Klinge zur weiteren Anwendung wieder zu richten. Ausschließlich Originalklingen des vorgeschriebenen Typs verwenden.

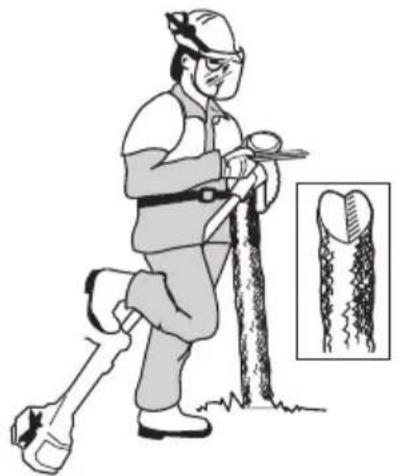

Feilen der Sägeklinge

• Befolgen Sie die Feilanleitung auf der Verpackung der Schneidausrüstung.

Eine korrekt gefeilte Klinge ist eine Voraussetzung für effektives Arbeiten und für die Vermeidung von unnötigem Verschleiß an Klinge und Freischneider.

• Sorgen Sie dafür, dass Sie beim Feilen eine gute Stütze für die Klinge haben. Verwenden Sie eine 5,5-mm-Rundfeile zusammen mit einem Feilenhalter.

• Feilwinkel 15°. Jeden zweiten Zahn nach rechts, die dazwischen liegenden Zähne nach links feilen. Wenn mit der Klinge hart gegen Steine gesägt worden ist, kann es in Ausnahmefällen notwendig sein, die Oberseite der Zähne mit einer Flachfeile zu justieren. Dieser Arbeitsschritt ist in diesem Falle vor dem Feilen mit der Rundfeile auszuführen. Das Feilen der Oberseite muss an allen Zähnen gleichmäßig ausgeführt werden.

Die Schränkung einstellen. Sie soll 1 mm betragen.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Trimmerkopf

WICHTIG!

Stets darauf achten, dass der Trimmerfaden fest und gleichmäßig auf die Rolle gewickelt wird, andernfalls entstehen im Gerät gesundheitsschädliche Vibrationen.

• Nur die empfohlenen Trimmerköpfe und Fäden verwenden. Sie sind vom Hersteller für eine bestimmte Motorgröße getestet worden. Dies ist besonders wichtig, wenn ein vollautomatischer Trimmerkopf verwendet wird. Benutzen Sie nur die empfohlene Schneidausrüstung. Siehe das Kapitel Technische Daten.

• Im Allgemeinen erfordert ein kleineres Gerät keine Trimmerköpfe und umgekehrt. Der Grund hierfür ist, dass der Motor beim Mähen mit Faden diesen radial vom Trimmerkopf herausschleudern und damit auch den Widerstand des zu mähenden Grases überwinden muss. Die Länge des Fadens ist ebenfalls wichtig. Beim gleichen Fadendurchmesser erfordert ein längerer Faden eine größere Motorleistung als ein kurzer.
• Darauf achten, dass das Messer am Trimmerschutz intakt ist. Es dient dazu, den Faden auf die richtige Länge zu schneiden. Die Lebensdauer des Fadens lässt sich verlängern, indem man ihn für ein paar Tage in Wasser legt. Dadurch wird der Faden steifer und hält länger.

Montage von Lenkung und Gasgriff

ACHTUNG! Bei einigen Modellen ist der Gashandgriff ab Werk montiert.

Die Schraube am hinteren Teil des Gashandgriffs demontieren. - Den Gashandgriff auf den rechten Teil des Lenkers aufschieben (siehe Abbildung).

Das Loch im Handgriff für die Befestigungsschraube über das Loch im Lenker schieben. Die Schraube wieder in das Loch am hinteren Teil des Handgriffs montieren. Die Schraube durch Handgriff und Lenker schrauben. Anziehen. - Den Drehknopf von der Lenkerbefestigung lösen. - Den Lenker gemäß Abbildung platzieren. Die Befestigungsteile montieren und den Drehknopf leicht anziehen.

• Den Tragegurt anlegen und das Gerät am Aufhängehaken einhängen. Nun eine Feineinstellung vornehmen, so dass sich eine bequeme

Arbeitsstellung ergibt, wenn das Gerät am Tragegurt hängt.

Den Drehknopf anziehen.

Transportstellung, Lenker

• Der Lenker lässt sich zur Vereinfachung von Transport und Aufbewahrung leicht parallel zum Führungsrohr drehen.
• Den Drehknopf lockern. Den Lenker im Uhrzeigersinn drehen, so dass der Gashandgriff zum Motor hin liegt.
• Dann den Lenker nach unten um das Führungsrohr drehen. Den Drehknopf anziehen.

• Den Transportschutz an der Schneidausrüstung montieren.

Montage der Schneidausrüstung

Stets zugelassene Schutzhandschuhe tragen.

WARNUNG!

Bei der Montage der Schneidausrüstung ist es äußerst wichtig, dass die Führung des Mitnehmers/Stützflansches korrekt im Zentrumloch der Schneidausrüstung sitzt. Eine falsch montierte Schneidausrüstung kann schwere oder gar lebensgefährliche Verletzungen verursachen.

MONTAGE

WARNUNG! Unter keinen Umständen darf eine Schneidausrüstung ohne einen zugelassenen Schutz betrieben werden. Siehe das Kapitel Technische Daten. Wenn ein falscher oder ein defekter Schutz montiert wird, können dadurch schwere Verletzungen verursacht werden.

WICHTIG! Um eine Säge- oder Grasklinge benutzen zu dürfen, muss das Gerät mit dem richtigen Lenker, Klingenschutz und Tragegurt ausgerüstet sein.

Montage der Schutzabdeckung

Bei Verwendung von Trimmerkopf/Kunststoffmessern und Kombischutz muss die Schutzabdeckung stets montiert sein. Bei Verwendung von Grasklinge und Kombischutz muss die Schutzabdeckung demontiert sein.

Die Schutzkappenführung in die Nut am Kombischutz einsetzen. Anschließend die Schutzabdeckung mithilfe der vier Schnellspannvorrichtungen am Schutz befestigen.

Die Demontage der Schutzabdeckung lässt sich am einfachsten mit dem Zündkerzenschlüssel bewerkstelligen (siehe Abb.).

Montage von Klingenschutz/Kombischutz, Grasklinge und Grasmesser

Den Klingenschutz/Kombischutz (A) an seiner Halterung am Führungsrohr einhaken und mit einer Schraube fixieren.

ACHTUNG! Dafür sorgen, dass die Schutzabdeckung demontiert ist.

• Den empfohlenen Klingenschutz verwenden. Siehe das Kapitel Technische Daten. Die Klingenachse drehen, bis sich eines der Löcher des Mitnehmers mit dem entsprechenden Loch im Getriebegehäuse deckt.
• Den Sperrstift (C) in das Loch stecken, so dass die Achse fixiert ist. Klinge (D), Stützkappe (E) und Stützflansch (F) an der Abtriebswelle montieren.
• Befestigen Sie die Mutter (G). Ziehen Sie die Mutter mit einem Drehmoment von 35 - 50 Nm fest. Verwenden Sie den Schlüssel aus dem Werkzeugsatz. Greifen Sie den Schaft des Schlüssels so dicht wie möglich am Klingenschutz. Die Mutter wird angezogen, wenn der Schlüssel entgegen der Rotationsrichtung geführt wird (Achtung: Linksgewinde).

Montage von Klingenschutz und Sägeklinge

ACHTUNG! Immer den empfohlenen Schutz für die jeweilige Schneidausrüstung verwenden. Siehe das Kapitel Technische Daten.

545FX, 545FXT

• Den Klingenschutz (A) mit 4 Schrauben (L) gemäß der Abbildung montieren.

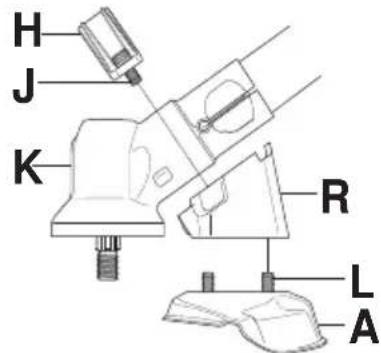

545FR, 545RX, 545RXT

• Halter (R) und Deckel (J) mit 2 Schrauben (H) am Getriebegehäuse montieren.
• Danach den Klingenschutz (A) mit 4 Schrauben (L) am Halter (N) anbringen.

• Mitnehmer (B) an der Abtriebswelle montieren. Die Klingenachse drehen, bis sich eines der Löcher des Mitnehmers mit dem entsprechenden Loch im Getriebegehäuse deckt.
• Den Sperrstift (C) in das Loch stecken, so dass die Achse fixiert ist. Klinge (D) und Stützflansch (F) an der Abtriebswelle platzieren.

• Befestigen Sie die Mutter (G). Ziehen Sie die Mutter mit einem Drehmoment von 35 - 50 Nm fest.

Verwenden Sie den Schlüssel aus dem Werkzeugsatz. Greifen Sie den Schaft des Schlüssels so dicht wie möglich am Klingenschutz. Die Mutter wird angezogen, wenn der Schlüssel entgegen der Rotationsrichtung geführt wird (Achtung: Linksgewinde).

Beim Lösen und Anziehen der Sägeklingenmutter besteht die Gefahr, dass man sich an den Zähnen der Sägeklinge verletzt. Daher darauf achten, dass die Hand bei dieser Arbeit durch den Klingenschutz geschützt ist. Immer einen Hülsenschlüssel mit ausreichend langem Schaft verwenden, damit dies möglich ist. Der Pfeil in der Abbildung zeigt, in welchem Bereich der Hülsenschlüssel beim Lösen bzw. Anziehen der Mutter arbeiten soll.

Montage sonstiger Schutzausführungen und Schneidausrüstungen

• Den für die Arbeit mit Trimmerkopf/Kunststoffmessern den Trimmerschutz/Kombischutz (A) montieren. Trimmerschutz/Kombischutz (A) in die beiden Haken des Blechhalters (M) einhaken. Den Schutz um das Führungsrohr biegen und mit der Schraube (L) auf der gegenüberliegenden Seite des Führungsrohres festziehen. Sperrstift verwenden (C). Sperrstift in die Nut des Schraubenkopfes legen und anziehen. Siehe Abbildung.

Mitnehmer (B) an der Abtriebswelle montieren.

• Blechscheibe (P) auf der Messerführung des Mitnehmers zentrieren. Die Klingenachse drehen, bis sich eines der Löcher des Mitnehmers mit dem entsprechenden Loch im Getriebegehäuse deckt.
• Den Sperrstift (C) in das Loch stecken, so dass die Achse fixiert ist. Den Trimmerkopf/die Kunststoffmesser (H) entgegen der Rotationsrichtung aufschrauben. Die Demontage erfolgt in umgekehrter Reihenfolge.

Anpassung von Tragegurt und Freischneider

WARNUNG! Der Freischneider sollte bei der Arbeit immer am Tragegurt eingehakt werden. Andernfalls können Sie den Freischneider nicht sicher steuern und so sich selbst oder anderen Verletzungen zufügen. Niemals einen Tragegurt mit defektem Schnellverschluss benutzen.

Balance X

545FR, 545RX

Sicherheitsverschluss

Die rote Schließe aufklappen, um das Gerät vom Gurt zu lösen.

Einstellung des Gurtes

1 Den Hüftriemen so spannen, dass er fest sitzt.

2 Den Riemen, der um den Brustkorb verläuft, unter dem linken Arm spannen, so dass er leicht am Körper anliegt.

3 Die Schulterriemen so einstellen, dass die Schultern möglichst wenig belastet werden. Den Aufhängehaken nach unten drücken, um den Gurt zu belasten.

4 Die Höhe des Aufhängehakens gemäß der Anleitung für den Standardgurt einstellen. (Ausrichten)

5 Wenn der Aufhänghaken z. B. zum Grasfreischneiden abgesenkt werden soll, wird der Riemen des Aufhänghakens (A) an die untere Befestigung an der Rückenplatte versetzt.

6 Um mehr Belastung von den Schulterriemen auf den Hüftriemen zu übertragen, kann der elastische Riemen (B) fester gespannt werden.

Balance XT

(545FX, 545FXT, 545RXT)

Sicherheitsverschluss

Die rote Schließe aufklappen, um das Gerät vom Gurt zu lösen.

Einstellung des Gurtes

1 Den Tragegurt entsprechend der Höhe der Person einstellen. Die Schulterriemenbefestigung drehen und durch Zusammendrücken der federgespannten

Arretierung in ein geeignetes Loch in der Rückenplatte einfahren.

2 Den Hüftriemen so spannen, dass er fest sitzt.

3 Der Hüftgurt sollte ungefähr auf der Höhe der Hüftknochen aufliegen.

4 Brustschutz zusammen.

5 Seitengurt am Brustschutz befestigen.

6 Um den Druck auf den Brustkorb zu mindern, besteht die Möglichkeit, den Seitengurt mit einem Gurt am Hüftpolster zu befestigen. (für Frauen geeignet).

MONTAGE

7 Die Schulterriemen so einstellen, dass die Schultern möglichst belastet werden. Den Aufhängehaken nach unten drücken, um den Gurt zu belasten.

8 Die Seitengurte einstellen, sodass sie um den Brustkorb passen und der Brustschutz direkt auf der Brust liegt.

Höhe des Aufhänghakens gemäß Anweisung justieren. (Zum Roden sollen die Aufhängung ungefähr 10 cm unterhalb Ihres Hüftknochens verlaufen.) 9 Wenn der Aufhänghaken z. B. zum Grasfreischneiden abgesenkt werden soll, wird der Riemen des Aufhänghakens (A) an die untere Befestigung an der Rückenplatte versetzt. Der vordere Riemen, der mit dem Brustschutz verbunden ist, kann, wenn nötig, ebenfalls eingestellt werden. 10 Um mehr Belastung von den Schulterriemen auf den Hüftriemen zu übertragen, kann der elastische Riemen (B) fester gespannt werden.

Das richtige Gleichgewicht

1 Forstfreischneiden

Die Maschine wird ausgewuchtet, indem die Aufhängeöse an der Maschine nach vorne oder hinten bewegt wird. An einigen Modellen ist die Aufhängeöse fest, noch sind in diesem Fall mehrere Löcher für den Aufhängehaken vorhanden. Die Maschine ist korrekt ausgewuchtet, wenn sie waagrecht frei im Aufhängehaken hängt. Auf diese Weise wird die Gefahr

des Kontakts mit Steinen reduziert, falls sie den Lenker loslassen müssen.

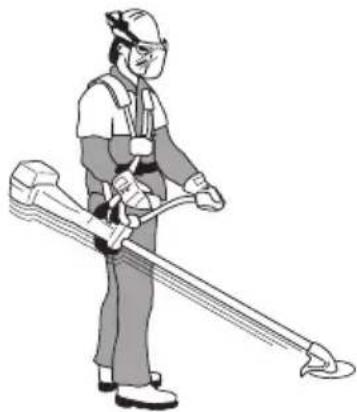

2 Grasfreischneiden

Die Klinge in angemessener Schneidhöhe schweben lassen, d. h. nah am Boden.

Sicherer Umgang mit Kraftstoff

Das Gerät niemals starten, wenn:

1. Wenn Kraftstoff darüber verschüttet wurde. Alles abwischen und restliches Benzin verdunsten lassen. 2. Wenn Sie Kraftstoff über sich selbst oder Ihre Kleidung verschüttet haben, ziehen Sie sich um. Waschen Sie die Körperteile, die mit dem Kraftstoff in Berührung gekommen sind. Wasser und Seife verwenden. 3. Wenn es Kraftstoff leckt. Tankdeckel und Tankleitungen regelmäßig auf Undichtigkeiten überprüfen.

Transport und Aufbewahrung

• Das Gerät und den Kraftstoff so transportieren und aufbewahren, dass bei eventuellen Undichtigkeiten entweichende Dämpfe oder Kraftstoff nicht mit Funken oder offenem Feuer in Kontakt kommen können, z. B. von Elektrogeräten, Elektromotoren, elektrischen Kontakten/Schaltern oder Heizkesseln.
• Zum Transport und zur Aufbewahrung von Kraftstoff sind speziell für diesen Zweck vorgesehene und zugelassene Behälter zu verwenden.
• Bei längerer Aufbewahrung des Geräts ist der Kraftstofftank zu leeren. An der nächsten Tankstelle können Sie erfahren, wie Sie überschüssigen Kraftstoff am besten entsorgen. Entleeren Sie den Tank in einen geeigneten Behälter und an einem gut durchlüfteten Ort.
• Vor der Langzeitaufbewahrung sicherstellen, dass die Maschine gründlich gesäubert und komplett gewartet wurde.
• Bei Transport oder Aufbewahrung des Gerätes muss der Transportschutz für die Schneidausrüstung immer montiert sein.
• Sichern Sie die Maschine während des Transports.
• Um ein ungewolltes Starten des Motors zu vermeiden, ist die Zündkerze bei der Langzeitaufbewahrung und bei allen Servicemaßnahmen zu entfernen, sowie wenn das Gerät ohne Aufsicht ist. Die Maschine abkühlen lassen, bevor sie in einem Raum abgestellt wird.

WARNUNG! Beim Umgang mit Kraftstoff vorsichtig sein. Denken Sie an das Feuer- und Explosionsrisiko und an die Gefahr des Einatmens.

Kraftstoff

ACHTUNG! Das Gerät ist mit einem Zweitaktmotor ausgestattet und darf ausschließlich mit einer Mischung aus Benzin und Zweitaktöl betrieben werden. Damit das Mischungsverhältnis stimmt, muss die beizumischende Ölmenge unbedingt genau abgemessen werden. Wenn

kleine Kraftstoffmengen gemischt werden, wirken sich auch geringe Abweichungen bei der Ölmenge stark auf das Mischungsverhältnis aus.

WARNUNG! Kraftstoff und Kraftstoffdämpfe sind sehr feuergefährlich und können beim Einatmen und bei Hautkontakt schwere Schäden verursachen. Beim Umgang mit Kraftstoff ist Vorsicht geboten und für eine gute Belüftung zu sorgen.

Husqvarna Alkylatkraftstoff

Für optimale Leistung empfiehlt Husqvarna die Verwendung von Husqvarna Alkylatkraftstoff. Im Vergleich zu herkömmlichem Kraftstoff enthält dieser Kraftstoff weniger schädliche Substanzen, wodurch der Ausstoß schädlicher Abgase verringert wird. Der Kraftstoff sorgt bei der Verbrennung für weniger Rückstände, hält so die Motorteile sauberer und optimiert die Lebensdauer des Motors. Husqvarna Alkylatkraftstoff ist nicht überall erhältlich.

Ethanol-Kraftstoffgemisch, E10 kann verwendet werden (max. 10%ige Ethanol-Mischung). Die Verwendung von Ethanol-Mischungen höher als E10 führt zu Magerlauf, der Motorschäden verursachen kann.

ACHTUNG! Stets Qualitätsbenzin mit Ölbeimischung mit mind. 90 Oktan (ROZ) verwenden. Wenn Ihr Gerät mit Katalysator ausgestattet ist (siehe Kapitel Technische Daten), muss stets bleifreies Qualitätsbenzin mit Ölbeimischung verwendet werden. Verbleites Benzin zerstört den Katalysator.

• Als niedrigste Oktanzahl wird ROZ 90 empfohlen. Wenn der Motor mit Benzin einer niedrigeren Oktanzahl als 90 betrieben wird, läuft er nicht einwandfrei. Das führt zu erhöhten Motortemperaturen, die schwere Motorschäden verursachen können.
• Wenn kontinuierlich bei hohen Drehzahlen gearbeitet wird, ist eine höhere Oktanzahl zu empfehlen.

Zweitaktöl

Das beste Resultat und die beste Leistung wird mit HUSQVARNA-Zweitaktöl erzielt, das speziell für unsere luftgekühlten Zweitaktmotoren hergestellt wird. Mischungsverhältnis 1:50 (2%). - Wenn kein HUSQVARNA Zweitaktöl zur Verfügung steht, kann ein anderes, qualitativ hochwertiges Zweitaktöl für luftgekühlte Motoren verwendet werden. Sprechen Sie mit Ihrem Fachhändler über die richtige Ölsorte. - Niemals Zweitaktöl für wassergekühlte Außenbordmotoren, sog. Outboard oil, verwenden.

UMGANG MIT KRAFTSTOFF

• Niemals Öl für Viertaktmotoren verwenden.
• Eine unzureichende Ölqualität oder ein zu fettes Öl/Kraftstoff-Gemisch kann die Funktion des Katalysators beeinträchtigen und seine Lebensdauer reduzieren.
• Mischungsverhältnis

1:50 (2%) mit HUSQVARNA-Zweitaktöl.

Benzin, Liter Zweitaktol, Liter
	2% (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

Mischen

• Benzin und Öl stets in einem sauberen, für Benzin zugelassenen Behälter mischen.
• Immer zuerst die Hälfte des Benzins, das gemischt werden soll, einfüllen. Danach die gesamte Ölmenge einfüllen. Die Kraftstoffmischung mischen (schütteln). Dann den Rest des Benzins dazugeben.
• Vor dem Einfüllen in den Tank der Maschine die Kraftstoffmischung noch einmal sorgfältig mischen (schütteln).

Kraftstoff höchstens für einen Monat im Voraus mischen. - Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, den Kraftstofftank entleeren und reinigen.

WARNUNG! Der Schalldämpfer des Katalysators ist sehr heiß, sowohl beim Betrieb als auch nach dem Abstellen. Dies gilt auch bei Leerlaufbetrieb. Die Brandgefahr beachten, besonders wenn sich feuergefährliche Stoffe und/oder Gase in der Höhe befinden.

Tanken

WARNUNG! Folgende Vorsichtsmaßnahmen verringern die Feuergefahr:

Den Kraftstoff draußen in Abwesenheit von Funken und Flammen mischen und eingießen.

Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten.

Niemals bei laufendem Motor tanken.

Den Motor abstellen und vor dem Tanken eine Minute abkühlen lassen.

Den Tankdeckel stets vorsichtig öffnen, so dass sich ein evtl. vorhandener Überdruck langsam abbauen kann. Den Tankdeckel nach dem Tanken wieder sorgfältig zudrehen. Füllen Sie Kraftstoff nur in einem belüfteten Bereich nach. Füllen Sie niemals in Innenräumen Kraftstoff nach.

Die Maschine vor dem Start immer aus dem Auftankbereich und von der Auftankquelle weg bewegen.

• Verwenden Sie einen Kraftstoffbehälter mit Überfüllungsschutz.
• Wenn Kraftstoff darüber verschüttet wurde, alles abwischen und restliches Benzin verdunsten lassen.
• Um den Tankdeckel herum sauberwischen. Verunreinigungen im Tank verursachen Betriebsstörungen. Vor dem Einfüllen in den Tank den Behälter noch einmal schütteln, damit der Kraftstoff gut gemischt ist.

Kontrolle vor dem Start

Die Klinge auf Risse am Zahnansatz und um das Mittelloch herum kontrollieren. Die häufigste Ursache für Rissbildungen am Zahnansatz sind beim Feilen entstandene scharfe Ecken oder die Anwendung der Klinge in stumpfem Zustand. Die Klinge austauschen, wenn sie Risse aufweist.

• Den Stützflansch auf Risse hin untersuchen, die aufgrund von Materialermüdung oder zu festem Anziehen entstehen können. Den Stützflansch austauschen, wenn er Risse aufweist.

• Darauf achten, dass die Gegenmutter ihre Klemmkraft nicht verliert. Sie soll ein Klemmoment von mindestens 1,5 Nm haben. Das Anziehmoment der Gegenmutter soll 35-50 Nm betragen.

• Den Klingenschutz auf Schäden und Risse kontrollieren. Den Klingenschutz austauschen, wenn er Risse hat oder Schlägen ausgesetzt gewesen ist.
• Trimmerkopf und Trimmerschutz auf Schäden und Risse kontrollieren. Wenn Trimmerkopf oder Trimmerschutz Risse haben oder Schlägen ausgesetzt gewesen sind, müssen sie ausgetauscht werden.

• Das Gerät niemals ohne Schutz oder mit defektem Schutz benutzen. Vor dem Start des Geräts müssen sämtliche Gehäuse korrekt montiert und in einwandfreiem Zustand sein.

Starten und stoppen

WARNUNG! Das komplette Kupplungsgehäuse und das Führungsrohr müssen montiert sein, bevor das Gerät gestartet wird, andernfalls kann sich die Kupplung lösen und Verletzungen verursachen.

Die Maschine vor dem Start immer aus dem Auftankbereich und von der Auftankquelle weg bewegen. Das Gerät auf festem Untergrund abstellen. Darauf achten, dass die Schneidausrüstung keine Gegenstände berührt.

Sorgen Sie dafür, dass sich innerhalb des Arbeitsbereichs keine unbefugten Personen aufhalten, andernfalls besteht die Gefahr von schweren Verletzungen. Der Sicherheitsabstand beträgt 15 Meter.

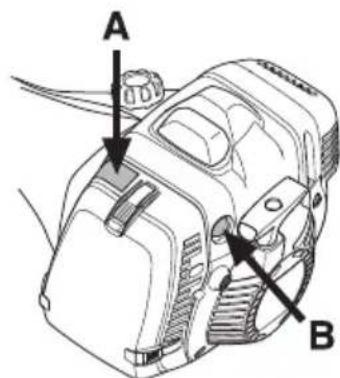

Kalter Motor

Choke: Den Chokehebel (A) in Choke-Lage führen.

Kraftstoffpumpe: Mehrmals auf die Gummiblase (B) der Kraftstoffpumpe drücken, bis diese sich mit Kraftstoff zu füllen beginnt. Die Blase braucht nicht ganz gefüllt zu werden.

Warmer Motor

Startvorgang wie bei kaltem Motor, ohne den Choke in Choke-Lage zu führen.

Startgas: (545FX, 545FXT)

Startgas wird erhalten, indem der Chokehebel auf Choke gestellt und dann wieder in die Ausgangsstellung zurückgeführt wird.

Startgas: (545FR, 545RX, 545RXT)

Startgas wird erhalten, indem zuerst die Gashebelsperre und der Gashebel und dann der Startgasknopf (A) eingedrückt werden. Dann die Gashebelsperre und den Gashebel und danach den Startgasknopf loslassen. Nun ist die Startgasfunktion aktiviert. Um den Motor wieder auf Leerlauf zurückzustellen, die Gashebelsperre und den Gashebel eindrücken.

Dekompressionsventil

Wenn das Gerät mit Dekompressionsventil (A) ausgerüstet ist: Dekompressionsventil eindrücken, damit der Druck im Zylinder reduziert wird; dadurch wird das Anspringen erleichtert. Das Dekompressionsventil soll beim Anlassen immer betätigt werden. Wenn die Maschine läuft, geht das Dekompressionsventil automatisch in Nullstellung zurück.

Starten

WARNUNG! Wenn der Chokehebel beim Starten des Motors auf Choke oder Startgas eingestellt ist, fängt die Schneidausrüstung sofort an zu rotieren.

Den Gerätekörper mit der linken Hand gegen den Boden drücken (ACHTUNG! Nicht mit dem Fuß!). Mit der rechten Hand den Startgriff fassen und das Startseil langsam herausziehen, bis ein Widerstand spürbar wird (die Starthaken greifen), und dann schnell und kräftig ziehen. Das Startseil niemals um die Hand wickeln.

Den Choke so weit zurückstellen, wenn der Motor zündet, und weitere Startversuche machen, bis der Motor anspringt. Wenn der Motor startet, schnell Vollgas geben, wodurch das Startgas automatisch ausgeschaltet wird.

ACHTUNG! Das Startseil nicht ganz herausziehen und den Startgriff aus ganz herausgezogener Lage nicht loslassen. Schäden am Gerät könnten die Folge sein.

Stoppen

545FR, 545RX, 545RXT

Zum Abstellen des Motors die Zündung ausschalten.

545FX, 545FXT

Beheizte Handgriffe

(545FXT)

Mit Griffheizung ausgestattete Modelle haben am Gashandgriff einen Schalter zur Ein- und Ausschaltung der Heizfunktion. Die Heizung ist sowohl im rechten als auch im linken Griff vorhanden und hält automatisch eine Temperatur von 70 °C, wenn sie eingeschaltet ist.

Allgemeine Arbeitsvorschriften

WICHTIG!

Dieser Abschnitt behandelt grundlegende Sicherheitsregeln für die Arbeit mit Freischneider und Trimmer.

Wenn Sie in eine Situation kommen, die Sie in Bezug auf die weitere Anwendung des Geräts verunsichert, lassen Sie sich von einem Experten beraten. Wenden Sie sich an Ihren Fachhändler oder Ihre Servicewerkstatt.

Vermeiden Sie Arbeiten, denen Sie sich nicht gewachsen fühlen.

Vor der Anwendung müssen Sie den Unterschied zwischen Forstfreischneiden, Grasfreischneiden und Grastrimmen verstehen.

Grundlegende Sicherheitsvorschriften

1. Behalten Sie die Umgebung im Auge: - Um sicherzustellen, dass weder Menschen noch Tiere oder andere Ihre Kontrolle über das Gerät beeinflussen können. - Um sicherzustellen, dass weder Menschen, Tiere noch Gegenstände Gefahr laufen, mit der Schneidausrüstung selbst oder mit von der Schneidausrüstung hochgeschleuderten losen Gegenständen in Kontakt zu kommen. - ACHTUNG! Das Gerät niemals benutzen, wenn nicht die Möglichkeit besteht, im Falle eines Unfalls Hilfe herbeizurufen. 2. Den Arbeitsbereich inspizieren. Alle losen Gegenstände entfernen, z. B. Steine, Glasscherben, Nägel, Drähte, Schnüre usw., die weggeschleudert werden oder sich in der Schneidausrüstung verfangen können. 3. Vermeiden Sie es, das Gerät bei schlechtem Wetter zu benutzen, z. B. bei dichtem Nebel, starkem Regen oder Wind, großer Kälte usw. Bei schlechtem Wetter ist das Arbeiten nicht nur ermüdend, es können außerdem gefährliche Arbeitsbedingungen entstehen, z. B. glatter Boden, unberechenbare Fällrichtung des Baumes usw. 4. Sicherstellen, dass Sie sicher gehen und stehen können. Achten Sie auf evtl. Hindernisse (Wurzeln, Steine, Äste, Löcher, Gräben usw.), wenn Sie

unvermittelt ihren Standort wechseln. Beim Arbeiten auf abschüssigem Boden immer sehr vorsichtig sein.

5 Beim Sägen von Bäumen, die unter Spannung stehen, äußerst vorsichtig sein. Ein unter Spannung stehender Baum kann sowohl vor als auch nach dem Durchsägen in seine normale Stellung zurückschnellen. Wenn Sie an der falschen Stelle stehen oder den Sägeschnitt falsch setzen, könnte der Baum Sie oder das Gerät so treffen, dass Sie die Kontrolle verlieren. Beide Fälle können schwere Verletzungen zur Folge haben.

6 Eine sichere Arbeitsstellung mit festem Stand einnehmen. Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. 7 Die Maschine stets mit beiden Händen halten. Die Maschine auf der rechten Körperseite halten. Alle Körperteile von heißen Oberflächen fernhalten. Alle Körperteile von rotierender Schneidausrüstung fernhalten.

8 Der Freischneider sollte bei der Arbeit immer am Tragegurt eingehakt werden. Andernfalls können Sie

den Freischneider nicht sicher steuern und so sich selbst oder anderen Verletzungen zufügen. Niemals einen Tragegurt mit defektem Schnellverschluss benutzen.

9 Die Schneidausrüstung muss sich unterhalb der Taille befinden. 10 Beim Weitergehen ist der Motor abzustellen. Bei längeren Wegstrecken und Transporten ist der Transportschutz anzuwenden. 11 Das Gerät niemals mit laufendem Motor unbeaufsichtigt abstellen.

WARNUNG! Weder der Benutzer der Maschine noch andere Personen dürfen versuchen, das Mähgut aufzusammeln, solange der Motor läuft oder die Schneidausrüstung rotiert, weil dadurch schwere Verletzungen verursacht werden können.

Motor und Schneidausrüstung stoppen, bevor Material entfernt wird, das sich um die Klingenachse festgesetzt hat, da ansonsten Verletzungsgefahr besteht. Während des Betriebs und eine Weile danach kann das Winkelgetriebe heiß sein. Beim Berühren besteht Verbrennungsgefahr.

WARNUNG! Vorsicht bei weggeschleuderten Gegenständen. Stets einen zugelassenen Augenschutz tragen. Niemals über den Schutz der Schneidausrüstung beugen. Hochgeschleuderte Steine, Unrat usw. können die Augen treffen und Blindheit oder schwere Verletzungen verursachen.

Unbefugte auf Abstand halten. Kinder, Tiere, Zuschauer und Helfer sollten sich außerhalb einer Sicherheitszone von 15 m befinden. Stellen Sie das Gerät sofort ab, wenn sich Ihnen jemand nähert. Wenden Sie sich niemals abrupt mit dem Gerät um, ohne vorher sicherzustellen, dass sich hinter Ihnen niemand innerhalb der Sicherheitszone befindet.

WARNUNG! Manchmal setzen sich Äste oder Gras zwischen Schutz und Schneidausrüstung fest. Zum Reinigen grundsätzlich den Motor abstellen.

Arbeitsmethoden

WARNUNG! Maschinen mit Säge- oder Grasklingen können heftig zur Seite geschleudert werden, wenn die Klinge auf einen festen Gegenstand trifft. Dies wird als Klingenstoß bezeichnet. Bei einem Klingenstoß kann so viel Energie freigesetzt werden, dass Maschine und/oder Benutzer weggeschleudert werden und die Kontrolle über die Maschine verloren gehen. Ein Klingenstoß kann auftreten, wenn die Maschine Stümpfe rodet, durch Kollisionen zum Stillstand kommt oder sich verhakt. Ein Klingenstoß tritt mit höherer Wahrscheinlichkeit in Bereichen auf, in denen das geschnittene Material nur schwer zu sehen ist.

Vermeiden Sie es, im Schneidbereich zwischen 12 und 3 Uhr an der Klinge zu sägen. Aufgrund der Rotationsgeschwindigkeit der Klinge kann ein Rückschlag gerade in diesem Ansatzbereich eintreffen, wenn die Klinge an dicke Stämme angesetzt wird.

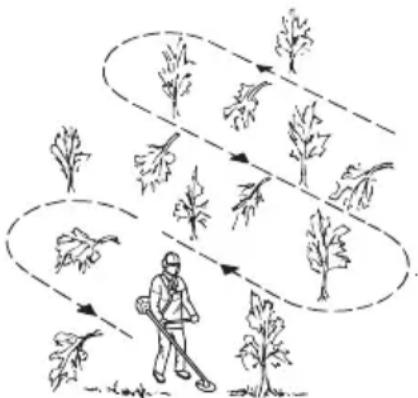

• Bevor mit dem Freischneiden begonnen wird, ist der Freischneidebereich zu kontrollieren, z. B. wie das Gelände beschaffen ist, ob der Boden ein Gefälle hat, ob er steinig, uneben ist usw.
• Fangen Sie danach an der Stelle an, die am einfachsten ist, um einen eigenen Einstieg ins Freischneiden zu entwickeln.
• Arbeiten Sie sich systematisch vor und quer über das Gelände, und bearbeiten Sie bei jedem Schwung eine Arbeitsbreite von ca. 4-5 m. Dann wird die Reichweite des Gerätes in beiden Richtungen voll ausgenutzt und der Benutzer erhält einen leichten und abwechslungsreichen Arbeitsbereich zum Durcharbeiten.

Die Länge der Arbeitswege sollte ca. 75 m betragen. Den Kraftstoffvorrat mitnehmen, wenn die Arbeit voranschreitet. In hügeligem Gelände sollen die Arbeitswege im rechten Winkel zur Neigung verlaufen. Es ist viel

einfacher, am Hang entlang zu gehen als hinauf und hinunter.

Die Arbeitswege sollen so verlaufen, dass man nicht über Gräben oder andere Hindernisse im Gelände gehen muss. Außerdem sollen die Arbeitswege so an die aktuellen Windverhältnisse angepasst werden, dass die gefällten Stämme in den bereits freigeschnittenen Bereich des Bestandes fallen.

Forstfreischneiden mit Sägeklinge

• Beim Ansetzen an dicke Stämme erhöht sich die Rückschlaggefahr. Vermeiden Sie deshalb, im Schneidbereich zwischen 12 und 3 Uhr zu sägen.

Um nach links zu fällen, ist der untere Teil des Stammes nach rechts zu führen. Die Klinge neigen und mit einer entschlossenen Bewegung schräg nach rechts unten führen. Gleichzeitig mit dem Klingenschutz gegen den Stamm drücken. Die Klinge zwischen 3 und 5 Uhr ansetzen. Vor dem Ansetzen der Klinge Vollgas geben.

Um nach rechts zu fällen, ist der untere Teil des Stammes nach links zu führen. Die Klinge neigen und

schräg nach rechts oben führen. Zwischen 3 und 5 Uhr ansetzen, so dass die Rotationsrichtung der Klinge den unteren Teil des Stammes nach links führt.

Um nach vorn zu fällen, ist der untere Teil des Stammes nach hinten zu führen. Die Klinge mit einer schnellen und entschlossenen Bewegung nach hinten ziehen.

• Dickere Stämme, d. h. Ansatzstämme, müssen von zwei Seiten gesägt werden. Zuerst eine Beurteilung der Fallrichtung des Stammes machen. Zuerst auf der Fallseite ansetzen. Anschließend den Stamm von der anderen Seite durchsägen. Der ausgeübte Druck ist an die Dicke des Stammes und die Härte der Holzart anzupassen. Dünnere Stämme erfordern einen stärkeren Druck, während dickere Stämme einen leichteren Druck erfordern.

• Wenn die Stämme sehr dicht stehen, ist die Gehgeschwindigkeit daran anzupassen.
• Wenn sich die Klinge in einem Stamm verkeilt, auf keinen Fall das Gerät herausreißen. Klinge, Winkelgetriebe, Führungsrohr oder Lenker können dadurch beschädigt werden. Die Handgriffe

loslassen, mit beiden Händen das Führungsrohr fassen und das Gerät langsam herausziehen.

Gestrüppfreischneiden mit Sägeklinge

• Dünne Stämme und Unterholz einfach niedermähen. Mit pendelnden Sägebewegungen in seitlicher Richtung arbeiten. Versuchen Sie, mehrere Stämme mit einer Sägebewegung zu halten.

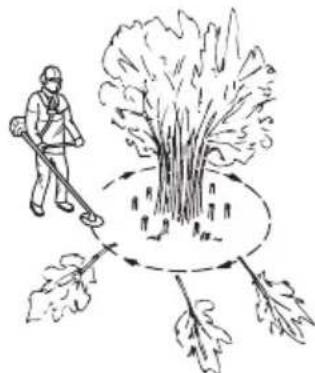

• Bei eng stehenden Busch- oder Baumgruppen zuerst außen herum freischneiden. Dann damit beginnen, im äußeren Bereich hohe Stümpfe zu sägen, um ein Festsägen zu vermeiden. Anschließend die Stümpfe auf die gewünschte Länge sägen. Dann versuchen, mit der Klinge in die Mitte der Baumgruppe zu gelangen und von innen heraus zu sägen. Wenn es trotzdem noch schwer sein sollte heranzukommen, höhere Stümpfe sägen und die Stämme herunterfallen lassen. Das verringert die Gefahr des Festsägens.

Grasfreischneiden mit Grasklinge

• Grasklingen und Grasmesser dürfen nicht für verholzte Stämme verwendet werden.
• Für alle Arten von hohem oder dichtem Gras wird die Klinge benutzt.
• Gras wird mit einer pendelnden seitlichen Bewegung gemäht, wobei bei der Bewegung von rechts nach links gemäht wird und die Rückholbewegung von links nach rechts erfolgt. Die Klinge mit der linken Seite

mahlen lassen (Klingenbereich zwischen 8 und 12 Uhr).

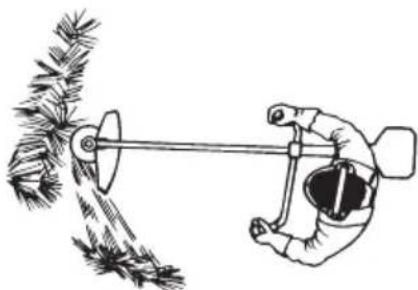

• Wird die Klinge beim Mähen etwas nach links geneigt, bleibt der Grasschnitt in einer Bahn liegen, was das Aufsammeln z. B. durch Harken erleichtert.
• Bemühen Sie sich, rhythmisch zu arbeiten. Mit gespreizten Beinen stehen Sie am sichersten. Nach der Rückholbewegung vorwärts gehen und wieder einen festen Stand suchen. Die Stutzkappe leicht auf dem Boden abstützen. Sie dient dazu, die Klinge vor Bodenberührung zu schützen.
• Wenn Sie folgende Regel befolgen, setzt sich das Material nicht so leicht um die Klinge herum fest: 1. Arbeiten Sie stets mit Vollgas.

2. Vermeiden Sie Kontakt mit frisch geschlagenem Schnittgut bei der Rückholbewegung.

• Den Motor abstellen, den Gurt abnehmen und das Gerät auf den Boden legen, bevor Sie das Schnittgut aufsammeln.

Grastrimmen mit Trimmerkopf

Trimmen

• Den Trimmerkopf direkt über die Erde halten und etwas neigen. Das Gras wird vom Fadenende abgeschnitten. Lassen Sie den Faden im eigenen Takt arbeiten. Pressen Sie den Faden nie in das Material hinein, das geschnitten werden soll.

• Der Faden mäht mit Leichtigkeit Gras und Unkraut an Wänden, Zäunen, Bäumen und Beeten, er kann aber auch empfindliche Rinde von Bäumen und Büschen sowie Zaunpfähle beschädigen. Verringern Sie das Risiko, Vegetation zu schädigen, indem Sie den Faden auf 10-12 cm kürzen und die Motordrehzahl senken.

Sauber schaben

• Durch Sauber schaben kann unerwünschte Vegetation vollständig entfernt werden. Den Trimmerkopf direkt über die Erde halten und neigen. Das Fadenende um Bäume, Pfähle, Statuen usw. herum gegen die Erde schlagen und setzen. Achtung! Bei dieser Technik wird der Faden stärker abgenutzt.

• Bei der Arbeit an Steinen, Ziegeln, Beton, Metallzäunen usw. wird der Faden stärker abgenutzt und muss früher nachgestellt werden, als wenn er gegen Bäume oder Holzzäune schlägt.
• Beim Trimmen und Sauber schaben nicht mit Vollgas arbeiten (80%), damit der Faden länger hält und der Trimmerkopf nicht so starkem Verschleiß ausgesetzt ist.

Mähen

• Ein Trimmer ist das optimale Gerät zum Mähen an Stellen, die mit einem gewöhnlichen Rasenmäher schwer zugänglich sind. Beim Mähen den Faden parallel zur Erde halten. Den Trimmerkopf nicht auf die Erde drücken, weil dadurch Rasen und Gerät beschädigt werden können.

• Beim normalen Mähen soll der Trimmerkopf nicht ständig den Boden berühren. Ständiger Kontakt kann

zu erhöhtem Verschleiß oder zu Schaden am Trimmerkopf führen.

Säubern

Die Gebläsewirkung des rotierenden Fadens kann auch zum einfachen und schnellen Säubern dienen. Den Faden parallel etwas oberhalb der Fläche halten, die gereinigt werden soll, und das Gerät hin- und herführen.

• Beim Mähen und Säubern erreicht man mit Vollgas das beste Resultat.

WARTUNG

Vergaser

Stets zugelassene Schutzhandschuhe tragen.

Ihr Husqvarna-Produkt wurde gemäß Spezifikationen entwickelt und hergestellt, durch die schädliche Emissionen reduziert werden.

Einstellung der Leerlaufdrehzahl

Vor den Einstellungen davon sorgen, dass der Luftfilter sauber und der Luftfilterdeckel angebracht ist.

Wenn eine Anpassung erforderlich wird, die Leerlaufdrehzahl mit der Leerlaufschraube T einstellen. Die Schraube T zunächst im Uhrzeigersinn drehen, bis die Schneidausrüstung sich zu drehen beginnt. Danach die T-Schraube gegen den Uhrzeigersinn drehen, bis die Schneidausrüstung stehenbleibt. Eine korrekt eingestellte Leerlaufdrehzahl ist dann erreicht, wenn der Motor in jeder Situation gleichmäßig läuft. Es sollte außerdem ein größerer Abstand zu der Drehzahl bestehen, bei der die Schneidausrüstung sich zu drehen beginnt.

Empf. Leerlaufdrehzahl: Siehe das Kapitel Technische Daten.

WARNUNG! Kann die Leerlaufdrehzahl nicht so eingestellt werden, dass die Schneidausrüstung stehenbleibt, wenden Sie sich an Ihren Händler/ Ihre Servicewerkstatt. Das Gerät erst wieder verwenden, wenn es korrekt eingestellt oder repariert ist.

Justierung der Startgasdrehzahl (545FR, 545RX, 545RXT)

Um die richtige Startgasdrehzahl zu erhalten, gibt es eine Justierschraube am hinteren Teil des Gashandgriffs neben dem Kabel. Mit dieser Schraube (5 mm Inbus) kann die Startgasdrehzahl erhöht oder gesenkt werden.

Folgendermaßen vorgehen:

1. Das Gerät im Leerlauf laufen lassen. 2. Die Startgassperre gemäß der Anleitung unter der Überschrift "Starten und Stoppen" herunterdrücken. 3. Wenn die Startgasdrehzahl zu niedrig ist (unter 4000 U/min), die Justierschraube A im Uhrzeigersinn drehen, bis die Schneidausrüstung zu rotieren beginnt. Dann A eine weitere 1/2 Umdrehung im Uhrzeigersinn drehen. 4. Wenn die Startgasdrehzahl zu hoch ist (über 6500 U/min), die Justierschraube A gegen den Uhrzeigersinn drehen, bis die Schneidausrüstung stehen bleibt. Dann die Justierschraube A 1/2 Umdrehung im Uhrzeigersinn drehen.

Schalldämpfer

ACHTUNG! Bestimmte Schalldämpfer sind mit Katalysator ausgestattet. Im Kapitel "Technische Daten" können Sie nachlesen, ob Ihr Gerät einen Katalysator hat.

Der Schalldämpfer hat die Aufgabe, den Schallpegel zu dämpfen und die Abgase vom Anwender wegzuleiten. Die Abgase sind heiß und können Funken enthalten, die einen Brand verursachen können, wenn die Abgase auf trockenes und brennbares Material gerichtet werden.

Bestimmte Schalldämpfer sind mit einem speziellen Funkenfangnetz ausgerüstet. Ist Ihr Gerät mit einem derartigen Schalldämpfer ausgestattet, so ist das Netz einmal wöchentlich zu reinigen. Dies geschieht am besten mit einer Stahlbürste.

Bei Schalldämpfern ohne Katalysator soll das Netz einmal in der Woche gereinigt und gegebenenfalls ausgetauscht werden. Bei Katalysatorschalldämpfern ist das Netz einmal im Monat zu kontrollieren und eventuell zu reinigen.

Beschädigte Netze sind auszutauschen.

Wenn das Netz häufig verstopft ist, kann dies ein Zeichen dafür sein, dass der Katalysator nicht einwandfrei arbeitet. Lassen Sie das Gerät bei Ihrem Fachhändler überprüfen. Wenn das Netz verstopft ist, wird das Gerät überhitzt, was Schäden an Zylinder und Kolben zur Folge hat.

ACHTUNG! Das Gerät niemals benutzen, wenn sich der Schalldämpfer in schlechtem Zustand befindet.

WARNUNG! Der Katalysatorschalldämpfer ist bei Betrieb und auch noch nach dem Ausschalten sehr heiß. Dies gilt auch für den Leerlaufbetrieb. Berührung kann zu Verbrennungen führen. Achten Sie auf die Feuergefahr!

Kühlsystem

Zur Sicherstellung der richtigen Betriebstemperatur ist die Maschine mit einer Kühlanlage ausgestattet. Das Kühlsystem besteht aus folgenden Komponenten:

1. Lufteinlass in der Startvorrichtung. 2. Gebläseflügel des Schwungrads. 3. Kühlrippen des Zylinders. 4. Zylinderdeckel (leitet die Kühlluft zum Zylinder).

Das Kühlsystem einmal pro Woche mit einer Bürste reinigen, bei schwierigen Verhältnissen öfter. Eine Verschmutzung oder Verstopfung des Kühlsystems führt zur Überhitzung des Gerätes, die Schäden an Zylinder und Kolben zur Folge haben kann.

Luftfilter

Luftfilter regelmäßig von Staub und Schmutz reinigen, um Folgendes zu vermeiden:

Vergaserstörungen, Startschwierigkeiten, Leistungsminderung, unnötigen Verschleiß der Motorteile und unnormal hohen Kraftstoffverbrauch.

Den Filter jeweils nach 25 Betriebsstunden reinigen, bei besonders staubigen Verhältnissen häufiger.

Luftfilter prüfen (545FR, 545RX, 545RXT) (Papierfilter)

Den Chokehebel in Choke-Stellung bringen. Das Luftfiltergehäuse demontieren und den Filter herausnehmen.

• Prüfen und reinigen Sie das Filtergehäuse.
• Prüfen Sie den Filter und tauschen Sie ihn bei Verschmutzung oder Beschädigungen aus. Verwenden Sie Originalfilter von Husqvarna.

WICHTIG! Knicken oder falten Sie den Filter niemals, da dies zu Beschädigungen führen kann. Beschädigte Filter sind immer auszuwechseln.

WARTUNG

Luftfilter prüfen (545FX, 545FXT) (Nylonfilter)

Den Chokehebel in Choke-Stellung bringen. Das Luftfiltergehäuse demontieren und den Filter herausnehmen.

• Prüfen und reinigen Sie das Filtergehäuse.
• Reinigen Sie den Filter bei Verschmutzung und tauschen Sie ihn bei Beschädigungen aus. Reinigen Sie den Filter in warmer Seifenlauge. Verwenden Sie Originalfilter von Husqvarna.

WICHTIG! Beschädigte Filter sind immer auszuwechseln.

Winkelgetriebe

Das Winkelgetriebe ist ab Werk mit der richtigen Menge Fett gefüllt. Bevor das Gerät in Betrieb genommen wird, sollte jeder kontrolliert werden, ob das Getriebe zu 3/4 mit Fett gefüllt ist. HUSQVARNA Spezialfett verwenden.

Das Schmiermittel im Getriebegehäuse braucht normalerweise nur bei größeren Reparaturen gewechselt zu werden.

Antriebswelle

Im Vollzeitbetrieb ist die Antriebswelle jeden dritten Monat zu schmieren. Wenden Sie sich an Ihren Fachhändler, wenn Sie Fragen zur Vorgehensweise haben.

Zündkerze

Der Zustand der Zündkerze wird durch folgende Faktoren verschlechtert:

Falsch eingestellter Vergaser. - Falsche Ölmenge im Kraftstoff (zuviel Öl oder falsche Ölsorte). - Verschmutzter Luftfilter.

Diese Faktoren verursachen Beläge an den Elektroden der Zündkerze und können somit zu Betriebsstörungen und Startschwierigkeiten führen.

Bei schwacher Leistung, wenn das Gerät schwer zu starten ist oder im Leerlauf ungleichmäßig läuft, immer zuerst die Zündkerze prüfen, bevor andere Maßnahmen eingeleitet werden. Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prüfen, ob der Elektrodenabstand 0,5 mm beträgt. Die Zündkerze ist nach ungefähr einem Monat in Betrieb oder bei Bedarf auszuwechseln.

ACHTUNG! Stets den vom Hersteller empfohlenen Zündkerzentyp verwenden! Eine ungeeignete Zündkerze kann Kolben und Zylinder zerstören. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat.

Benutzung im Winter

Beim Einsatz der Maschine bei Kälte und Schnee können Betriebsstörungen auftreten, die folgende Ursachen haben können:

Zu niedrige Motortemperatur. Eisbildung am Luftfilter sowie Einfrieren des Vergasers.

Es sind dazu besondere Maßnahmen erforderlich:

Die Luftzufuhr zur Startvorrichtung verringern; dadurch erhöht sich die Betriebstemperatur des Motors. Die Ansaugluft zum Vergaser durch Nutzung der Wärme des Schalldämpfers vorwärmen.

WARTUNG

Bei Temperaturen von 5 °C oder kälter

• Befestigen Sie den Kühlluftstutzen mit dem Pfeil in Richtung Schneeflocke.

• Dem Vergaser wird dann vom Schalldämpfer erwärmte Luft zugeführt.
• Befestigen Sie eine Abdeckung über dem Anlasser, wenn es schneit.

WICHTIG! Bei Temperaturen über 5 °C MUSS die Maschine wieder in die Standardausführung umgebaut werden. Andernfalls besteht die Gefahr einer Überhitzung, was schwere Motorschäden verursachen kann.

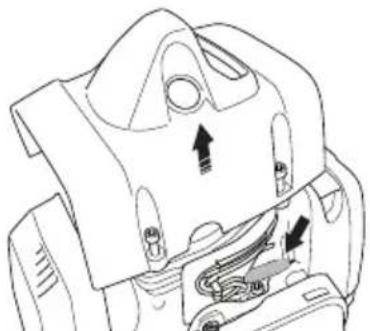

Gaszugschmierung

(545FXT)

Der Gaszug ist bereits geschmiert und muss nicht erneut geschmiert werden, außer wenn nötig.

Schutzabdeckung abnehmen. - Schrauben Sie die Zylinderabdeckung ab und stellen Sie sicher, dass die Gummibälge auf dem Gaszug nicht zu sehr ausgedehnt wurden.

• Schrauben Sie den Stecker vom Schmiernippel ab.
• Verwenden Sie ein Frostschutzspray mit einem 2-mm-Sprührohr. Sprühen Sie in kurzen Pumpstößen.

Abdeckungen aufsetzen.

WICHTIG! Alle Wartungsmaßnahmen, die in dieser Anweisung nicht erwähnt sind, müssen von einem Service-Fachhändler ausgeführt werden.

WARTUNG

Störungssuchplan

Fehlstart
Prüfen Mögliche Ursache Maßnahme
Stopp-Taste Stellung STOPa		Den Stoppschalter in Startposition stellen.
Starterklinken Eingerastete Starterklinken		Stellen Sie die Starterklinken ein oder tauschen Sie sie aus.
		Reinigen Sie den Bereich um die Starterklinken.
		Wenden Sie sichitte an einen autorisierten Servicehändler.
Kraftstofftank Falsche Kraftstoffsorte		Entleeren Sie den Behälter und verwenden Sie den richtigen Kraftstoff.
Vergaser Einstellung der Leerlaufdrehzahl		Stellen Sie den Leerlauf mit der Schraube T ein.
Zündung (ohne Funken)	Zündkerze verschmutzt oder nass	Stellen Sie safer, dass die Zündkerze sauber und trocken ist.
	Elektrodenabstand inkorrekt.	Reinigen Sie die Zündkerze. Prüfen Sie, ob der Elektrodenabstand korrekt ist. Stellen Sie safer, dass die Zündkerze eine sog. Funkentstörung hat.
		Siehe technische Daten für den korrekten Elektrodenabstand.
Zündkerze Zündkerze sitzt lose. Ziehen Sie die Zündkerze erneut fest.
Kraftstofffilter Verstopfter Kraftstofffilter Kraftstofffilter austauschen

Motor startet, lauft aber nicht weiter.
Prüfen|Mögliche Ursache|Mögliche	Fehlerbehebung
Kraftstofftank Falsche Kraftstoffsorte		Entleeren Sie den Behälter und verwenden Sie den richtigen Kraftstoff.
Kraftstofffilter Verstopfter Kraftstofffilter	Kraftstofffilter austauschen
Vergaser	Motor lauft nicht ordnungsgemäß im Leerlauf.	Stellen Sie den Leerlauf mit der Schraube T ein.
Luftfilter Luftfilter verstopft Den Luftfilter reinigen.

Ihr Händler steht Ihnen gerne für weitere Informationen zur Verfügung.

Wartungsschema

Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet. Die meisten der Punkte werden im Abschnitt "Wartung" beschrieben. Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind. Größere Eingriffe sind von einer autorisierten Servicewerkstatt auszuführen.

Wartung	Tägliche Wartung	Wöchentliche Wartung	Monatliche Wartung
Das Gerät äußlich reinigen. X
Den Tragegurt auf Beschädigungen überprüfen. X
Kontrollieren, ob Gashebelsperre und Gashebel ordnungsgemäß funktionieren.	X
Kontrollieren, ob Handgriff und Lenker intakt und gut befestigt sind.	X
Die Funktion des Stopschalters kontrollieren. X
Kontrollieren, ob die Schneidausrüstung im Leerlauf rotiert. X
Luftfilter reinigen. Bei Bedarf austauschen. X
Den Schutz auf Schäden und Risse kontrollieren. Den Schutz austauschen, wenn er Schlägen ausgesetzt war oder Risse aufweist.	X
Kontrollieren, ob die Klinge gut zentriert, scharf und frei von Rissen ist. Eine Unwucht der Klinge verursacht Vibrationen, die zu Motorschäden führen können.	X
Den Trimmerkopf auf Schäden und Rissbildung kontrollieren. Bei Bedarf den Trimmerkopf austauschen.	X
Prüfen, dass die Sicherungsmutter der Schneidausrüstung korrekt angezogen ist.	X
Bei Verwendung der kugelgelagerten Stützkappe kontrollieren, ob die Sicherungsschraube fest angezogen ist.	X
Der Transportschutz der Klinge muss unbeschädigt sein und sich richtig befestigen halten.	X
Schrauben und Muttern nachziehen. X
Sicherstellen, dass von Motor, Tank oder Kraftstoffleitungen kein Kraftstoff ausläuft.	X

WARTUNG

Die Startvorrichtung und ihr Startseil kontrollieren. X
Die Vibrationsdämpfer auf Beschädigung überprüfen. X
Die Zündkerze außerlich reinigen. Die Zündkerze demontieren und den Elektrodenabstand prüfen. Den Abstand auf 0,5 mm einstellen oder die Zündkerze austauschen. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat.		X
Das Kühlsystem des Geräts reinigen. X
Das Funkenfängernetz des Schalldämpfers reinigen oder austrauschen (gilt nur für Schalldämpfer ohne Katalysator).		X
Den Vergaser von außen und den Bereich um ihn herum reinigen. X
Kontrollieren, ob das Winkelgetriebe zu 3/4 mit Schmiermittel gefällt ist. Bei Bedarf Spezialfett nachfüllen.		X
Sicherstellen, dass der Schnellverschluss des Tragegurts unbeschädigt und voll Funktionstüchtig ist.			X
Kraftstofffilter auf Verschmutzungen oder Kraftstoffschlauch auf Risse oder andere Schäden untersuchen.Bei Bedarf austauschen.			X
Alle Kabel und Anschlüsse kontrollieren. X
Kupplung, Kupplungsfedern und Kupplungstrommel auf Verschleiß kontrollieren.Bei Bedarf von einer autorisierten Servicewerkstatt austauschen halten.			X
Zündkerze austauschen. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat.			X
Das Funkenfängernetz des Schalldämpfers kontrollieren und ggf. reinigen (gilt nur für Schalldämpfer mit Katalysator).			X
Antriebswelle mit Spezialfett schmieren.	Dies ist jeder dritten Monat durchzuführen .
Vibrationsdämpfer nach jeder Saison austauschen, jedoch mindestens einmal pro Jahr.

Technische Daten

545FR 545RX 545RXT

Motor

Hubraum, cm³

45,7 45,7 45,7

Bohrung, mm 42 42 42

Hublänge, mm 33 33 33

Leerlaufdrehzahl, U/min 2700 2700 2700

Drehzahl der Abtriebswelle, U/min 8800 8800 8800

Motorhochstleistung gemäß ISO 8893, kW/ U/min 2,1/9000 2,1/9000 2,1/9000

Katalysatorschalldämpfer Nein Nein Nein

Zündanlage

Zündkerze

NGK CMR6H

NGK CMR6H

NGK CMR6H

Elektrodenabstand, mm

0,5

0.5

0,5

Kraftstoff- und Schmiersystem

Füllmenge Kraftstofftank, Liter/cm³

0,9

0,9

0,9

Gewicht

Gewicht, ohne Kraftstoff, Schneidausrüstung und Schutz, kg

8,7

8,9

8,7

Geräuschemissionen

(siehe Anmerkung 1)

Gemessene Schalleistung dB(A) 115

115

115

Garantierte Schalleistung LWA dB(A)

117

117

117

Lautstärke

(siehe Anmerkung 2)

Äquivalenter Schalldruckwert am Ohr des Anwenders, gemessen gem. EN ISO 11806 und ISO 22868, dB(A):

Ausgestattet mit Trimmerkopf (Original) 100

100

100

Ausgestattet mit Grasklinge (Original) 100

100

100

100

Ausgestattet mit Sägeklinge (Original)

100

-

Vibrationspegel

(siehe Anmerkung 3)

Äquivalente Vibrationspegel (a hv,ed ) an den Griffen, gemessen gemäß EN ISO 11806 und ISO 22867, m/s 2

Ausgestattet mit Trimmerkopf (Original), links/rechts

Ausgestattet mit Grasklinge (Original), links/rechts

Ausgestattet mit Sägeklinge (Original), links/rechts

3,8/3,2 -

Anmerkung 1: Umweltbelastende Geräuschemission gemessen als Schalleistung (L WA ) gemäß EG-Richtlinie 2000/14/EG. Der aufgezeichnete Lautstärkepegel für die Maschine wurde unter Verwendung der originalen Schneidausrüstung mit dem höchsten Pegel gemessen. Die Differenz zwischen garantiertem und gemessenem Lautstärkepegel besteht darin, dass bei der garantierten Lautstärke auch eine Streuung im Messergebnis und Variationen zwischen verschiedenen Maschinen desselben Modells gemäß der Richtlinie 2000/14/EG berücksichtigt werden.

Anmerkung 2: Berichten zufolge entspricht der Schalldruckpegel für diese Maschine normalerweise einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1 dB(A).

Anmerkung 3: Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1 m/s²

TECHNISCHE DATEN

545FX 545FXT

Motor

Hubraum, cm³ 45,7 45,7

Bohrung, mm 42 42

Hublänge, mm 33 33

Leerlaufdrehzahl, U/min 2700 2700

Empfohlene max. Drehzahl, unbelastet, U/min 12400 12400

Drehzahl der Abtriebswelle, U/min 9600 9600

Motorhöchstleistung gemäß ISO 8893, kW/ U/min 2,2/9000 2,2/9000

Katalysatorschalldämpfer Nein Nein

Zündanlage

Zündkerze NGK CMR6H NGK CMR6H Elektrodenabstand, mm 0,5 0,5

Kraftstoff- und Schmiersystem

Kraftstofftank, Volumen, Liter 0,9 0,9

Gewicht

Gewicht, ohne Kraftstoff, Schneidausrüstung und Schutz, kg 8,2 8,4

Geräuschemissionen

(siehe Anmerkung 1) Gemessene Schalleistung dB(A) 113 113 Garantierte Schalleistung LWA dB(A) 114 114

Lautstärke

(siehe Anmerkung 2)

Äquivalenter Schalldruckwert am Ohr des Anwenders, gemessen gemäß EN ISO 11806 und ISO 22868, dB(A):

Ausgestattet mit Trimmerkopf (Original)

Ausgestattet mit Grasklinge (Original)

Ausgestattet mit Sägeklinge (Original) 99 99

Vibrationspegel

(siehe Anmerkung 3)

Äquivalente Vibrationspegel (a hv,eq ) an den Griffen, gemessen gemäß EN ISO 11806 und ISO 22867, m/s²

Ausgestattet mit Trimmerkopf (Original), links/rechts

Ausgestattet mit Grasklinge (Original), links/rechts

Ausgestattet mit Sägeklinge (Original), links/rechts 2,0/3,2 2,0/3,2

Anmerkung 1: Umweltbelastende Geräuschemission gemessen als Schalleistung (LWA) gemäß EG-Richtlinie 2000/14/EG. Der aufgezeichnete Lautstärkepegel für die Maschine wurde unter Verwendung der originalen Schneidausrüstung mit dem höchsten Pegel gemessen. Die Differenz zwischen garantiertem und gemessenem Lautstärkepegel besteht darin, dass bei der garantierten Lautstärke auch eine Streuung im Messergebnis und Variationen zwischen verschiedenen Maschinen desselben Modells gemäß der Richtlinie 2000/14/EG berücksichtigt werden.

Anmerkung 2: Berichten zufolge entspricht der Schalldruckpegel für diese Maschine normalerweise einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1 dB(A).

Anmerkung 3: Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1 m/s²

TECHNISCHE DATEN

545RX, 545RXT
Zugelassenes Zubehrör Typ		Schutz für die Schneiedausrüstung, Teile-Nr.
Zentrumloch in Klingen/Messern Ø 25,4 mm	Gewinde Klingenachse M12
Grasklinge/Grasmesser	Multi 255-3 (Ø 255 3-Zähne) 537 28 85	5-01 / 544 46 43-01
	Multi 275-4 (Ø 275 4-Zähne) 537 28 85	5-01 / 544 46 43-01
	Multi 300-3 (Ø 300 3-Zähne) 537 28 85	5-01 / 544 46 43-01
Sägeklinge	Maxi XS 200-22 (Ø 200 22-Zähne) 537	7 31 09-01
	Scarlet 200-22 (Ø 200 22-Zähne) 537	31 09-01
Kunststoffmesser	Tricut Ø 300 mm (Separate Klingen haben die Teilenummer 531 01 77-15)	537 28 85-01 / 544 46 43-01
Trimmerkopf	Trimmy S II (Ø 2,4 - 3,3 mm Faden) 503 95	03 95 43-01 / 544 46 43-01
	Auto 55 (Ø 2,7 - 3,3 mm Faden) 503 95	5 43-01 / 544 46 43-01
	T45x (Ø 2,7 - 3,3 mm Faden) 503 95	43-01 / 544 46 43-01
Stützkappe Fest

545FX, 545FXT
Zugelassenes Zubehör Typ		Schutz für die Schneiedausrücktung, Teile-Nr.
Zentrumloch in Klingen/Messern Ø 25,4 mm	Gewinde Klingenachse M12
Grasklinge/Grasmesser	Multi 255-3 (Ø 255 3-Zähne) 537 29 74-01 / 544 46 43-01
	Multi 275-4 (Ø 275 4-Zähne) 537 29 74-01 / 544 46 43-01
	Multi 300-3 (Ø 300 3-Zähne) 537 29 74-01 / 544 46 43-01
Sägeklinge	Maxi XS 200-22 (Ø 200 22-Zähne) 574	4 53 26-01
	Scarlet 200-22 (Ø 200 22-Zähne) 574	53 26-01
	Scarlet 225-24 (Ø 225 24-Zähne) 574	50 67-02
Kunststoffmesser	Tricut Ø 300 mm (Separate Klingen haben die Teilenummer 531 01 77-15)	537 29 74-01 / 544 46 43-01
Trimmerkopf	Trimmy S II (Ø 2,4 - 3,3 mm Faden) 537 29 73-01 / 544 46 43-01
	Auto 55 (Ø 2,7 - 3,3 mm Faden) 537 29 73-01 / 544 46 43-01
	T45x (Ø 2,7 - 3,3 mm Faden) 537 29 73-01 / 544 46 43-01
Stützkappe Fest

TECHNISCHE DATEN

545FR
Zugelassenes Zubehör Typ		Schutz für die Schneiedausrüstung, Teile-Nr.
Zentrumloch in Klingen/Messern Ø 25,4 mm	Gewinde Klingenachse M12
Grasklinge/Grasmesser	Multi 255-3 (Ø 255 3-Zähne) 537 28 85	5-01 / 544 46 43-01
	Multi 275-4 (Ø 275 4-Zähne) 537 28 85	5-01 / 544 46 43-01
	Multi 300-3 (Ø 300 3-Zähne) 537 28 85	5-01 / 544 46 43-01
Sägeklinge	Maxi XS 200-22 (Ø 200 22-Zähne) 537	31 09-01
	Scarlet 200-22 (Ø 200 22-Zähne) 537	31 09-01
Kunststoffmesser	Tricut Ø 300 mm (Separate Klingen haben die Teilenummer 531 01 77-15)	537 28 85-01 / 544 46 43-01
Trimmerkopf	Trimmy S II (Ø 2,4 - 3,3 mm Faden) 503	95 43-01 / 544 46 43-01
	Auto 55 (Ø 2,7 - 3,3 mm Faden) 503 95	43-01 / 544 46 43-01
	T45x (Ø 2,7 - 3,3 mm Faden) 503 95	43-01 / 544 46 43-01
Stützkappe Fest
Hackmesser 544 02 65-02

EG-Konformitätserklärung

Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. [phone], erklärt hiermit, dass die Freischneider Husqvarna 545FR, 545FX/FXT, 545RX und 545RXT von den Seriennummern des Baujahrs 2016 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften der RICHTLINIE DES RATES entsprechen:

- vom 17. Mai 2006, Maschinen-Richtlinie 2006/42/EG. - vom 26. Februar 2014 "über elektromagnetische Verträglichkeit" 2014/30/EU. - vom 8. Mai 2000 "über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" 2000/14/EG. Bewertung der Konformität wurde im Sinne von Anhang V durchgeführt. Für Informationen betreffend die Geräuschemissionen, siehe das Kapitel Technische Daten. - Richtlinie "zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten" 2011/65/EU vom 8. Juni 2011.

Folgende Normen wurden angewendet:

EN ISO 12100:2010, EN ISO 11806:2011, EN ISO 14982:2009, CISPR 12:2007+A1:2009, EN 50581:2012

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Schweden, hat die freiwillige Typenprüfung für Husqvarna AB ausgeführt. Die Zertifikate haben die Nummern:

SEC/11/2294 - 545FR, SEC/11/2293 - 545RX, RXT, SEC/11/2292 - 545FX, 545FXT.

SMP Svensk Maskinprovning AB hat das Einverständnis mit Anhang V der Richtlinien des Rates 2000/14/EG entsprechend erteilt. Die Prüfzertifikate haben die Nummern:

01/164/073 - 545FR, 01/164/073 - 545RX, RXT, 01/164/072 - 545FX, 545FXT.

Huskvarna, den 30. März 2016

Per Gustafsson, Entwicklungsleiter (Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation.)

Tri Cut
1 B A 2 3	4	5 6 Nm	7
8		X 10
Trimmy SII
1	2	7.0 m 23'	2.4-3.3 mm ~3.5 m ~130"
			12 cm 5"
3	4	→	X
5	~15 cm 6'	6	"Click"
8		9	35-50 NM

Trimmy SII	1	2
3	4	5
6'	~15 cm	~15 cm
