GEBRUIKSAANWIJZING PC PL 2230 N CANDY

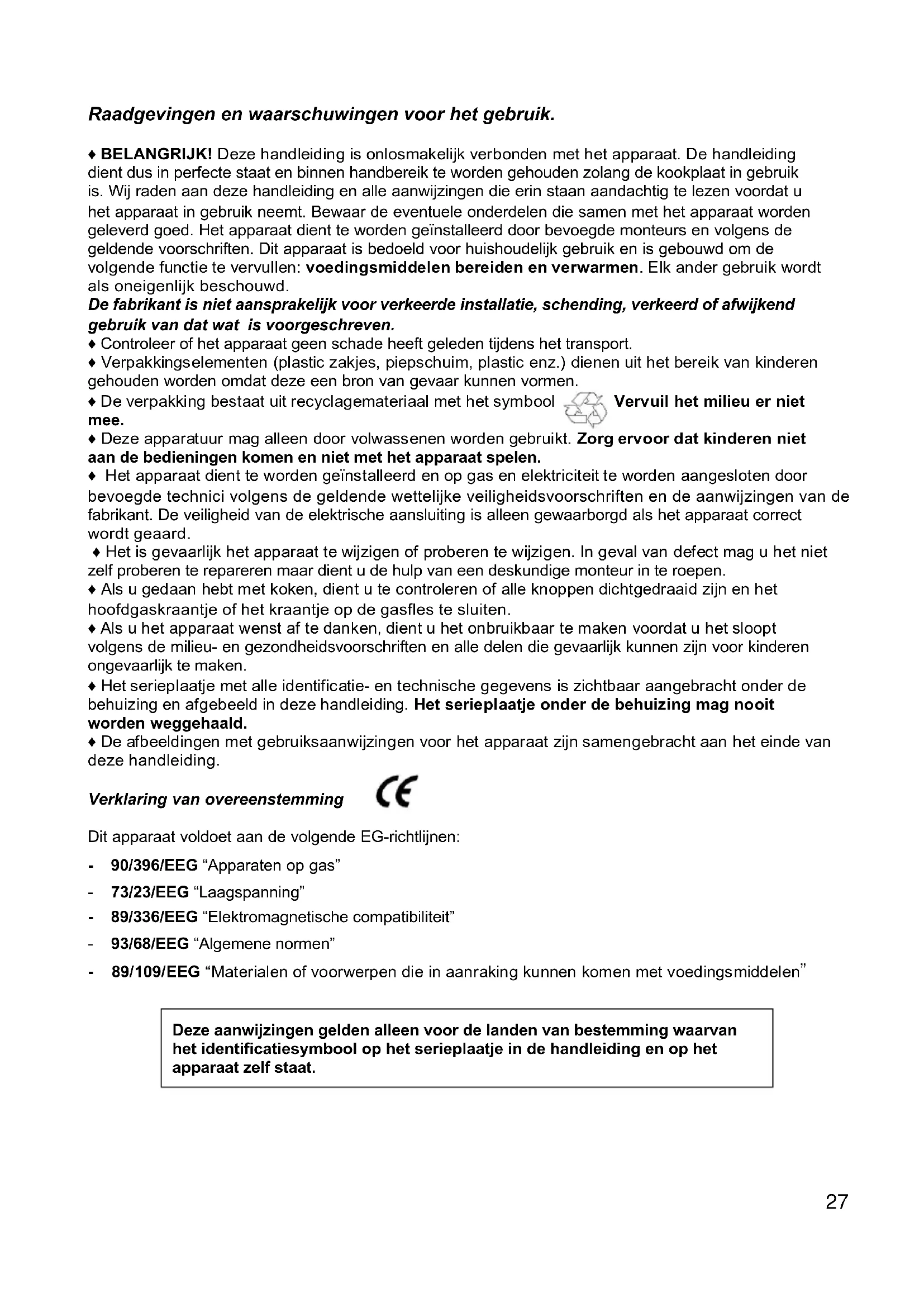

NLRaadgevingen en waarschuwingen voor het gebruik. ♦ BELANGRIJK! Deze handleiding is onlosmakelijk verbonden met het apparaat. De handleiding dient dus in perfecte staat en binnen handbereik te worden gehouden zolang de kookplaat in gebruik is. Wij raden aan deze handleiding en alle aanwijzingen die erin staan aandachtig te lezen voordat u het apparaat in gebruik neemt. Bewaar de eventuele onderdelen die samen met het apparaat worden geleverd goed. Het apparaat dient te worden geïnstalleerd door bevoegde monteurs en volgens de geldende voorschriften. Dit apparaat is bedoeld voor huishoudelijk gebruik en is gebouwd om de volgende functie te vervullen: voedingsmiddelen bereiden en verwarmen. Elk ander gebruik wordt als oneigenlijk beschouwd. De fabrikant is niet aansprakelijk voor verkeerde installatie, schending, verkeerd of afwijkend gebruik van dat wat is voorgeschreven. ♦ Controleer of het apparaat geen schade heeft geleden tijdens het transport. ♦ Verpakkingselementen (plastic zakjes, piepschuim, plastic enz.) dienen uit het bereik van kinderen gehouden worden omdat deze een bron van gevaar kunnen vormen. ♦ De verpakking bestaat uit recyclagemateriaal met het symbool Vervuil het milieu er niet mee. ♦ Deze apparatuur mag alleen door volwassenen worden gebruikt. Zorg ervoor dat kinderen niet aan de bedieningen komen en niet met het apparaat spelen. ♦ Het apparaat dient te worden geïnstalleerd en op gas en elektriciteit te worden aangesloten door bevoegde technici volgens de geldende wettelijke veiligheidsvoorschriften en de aanwijzingen van de fabrikant. De veiligheid van de elektrische aansluiting is alleen gewaarborgd als het apparaat correct wordt geaard. ♦ Het is gevaarlijk het apparaat te wijzigen of proberen te wijzigen. In geval van defect mag u het niet zelf proberen te repareren maar dient u de hulp van een deskundige monteur in te roepen. ♦ Als u gedaan hebt met koken, dient u te controleren of alle knoppen dichtgedraaid zijn en het hoofdgaskraantje of het kraantje op de gasfles te sluiten. ♦ Als u het apparaat wenst af te danken, dient u het onbruikbaar te maken voordat u het sloopt volgens de milieu- en gezondheidsvoorschriften en alle delen die gevaarlijk kunnen zijn voor kinderen ongevaarlijk te maken. ♦ Het serieplaatje met alle identificatie- en technische gegevens is zichtbaar aangebracht onder de behuizing en afgebeeld in deze handleiding. Het serieplaatje onder de behuizing mag nooit worden weggehaald. ♦ De afbeeldingen met gebruiksaanwijzingen voor het apparaat zijn samengebracht aan het einde van deze handleiding. Verklaring van overeenstemming Dit apparaat voldoet aan de volgende EG-richtlijnen: - 90/396/EEG “Apparaten op gas” - 73/23/EEG “Laagspanning” - 89/336/EEG “Elektromagnetische compatibiliteit” - 93/68/EEG “Algemene normen” - 89/109/EEG “Materialen of voorwerpen die in aanraking kunnen komen met voedingsmiddelen” Deze aanwijzingen gelden alleen voor de landen van bestemming waarvan het identificatiesymbool op het serieplaatje in de handleiding en op het apparaat zelf staat.

Waarschuwingen: Dit apparaat is bedoeld om in een meubel te worden ingebouwd. ♦ Het gasgedeelte is ingedeeld in klasse 3 en het elektrische gedeelte onder type 3. ♦ De inbouwmeubels dienen bestand te zijn tegen temperaturen van minimum 90°C. ♦ Raadpleeg voor de correcte installatie de desbetreffende paragraaf en de tekeningen waarnaar wordt verwezen. ♦ Kookplaten die op gas werken, veroorzaken warmte en vocht in de omgeving waarin ze worden gebruikt. Zorg voor een goede ventilatie in de keuken: houd alle natuurlijke ventilatieopeningen vrij of installeer een mechanische ventilatie (afzuigkap). Voor intensief en langdurig werkende kookplaten kan extra ventilatie nodig zijn zoals een raam dat opengezet wordt of een sterkere mechanische ventilatie (de ventilatiekap sneller laten draaien). Deze handleiding is bedoeld voor verschillende kookplaten. Op het serieplaatje achteraan kunt u het model van uw apparaat vinden. Met het model en de aanwijzingen in de volgende paragrafen plus de afbeeldingen die aan het einde van de handleiding staan (afb. 1÷ 2 ), kunt u bepalen hoe uw apparaat is samengesteld. Vood

BRANDERS Kookplaten van 60 cm met bedieningen aan de zijkant Mod: PL 2100/1 PL 2230/1 ( Afb. 1 )

GASBRANDERS De gastoevoer naar de branders wordt geregeld met de bedieningsknoppen op de afb. 4/A die de kraantjes openen en sluiten. Afhankelijk van de uitvoering kunnen de symbolen op de knoppen zelf staan of op het paneel. Door de wijzer op de afgebeelde symbolen te zetten, regelt u het gas op de volgende manier: Kraantje dicht, geen gas Kraantje helemaal open, maximum gas Kraantje bijna dicht, minimum gas

De branders aanzetten

- Branders zonder veiligheidsventiel Om één van de branders aan te zetten zonder stroom of als de stroom ontbreekt voor apparaten met elektrische ontsteking, een vlammetje bij de bovenkant van de brander houden en de bijbehorende bedieningsknop opendraaien totdat het symbool samenvalt met de verwijzing op de bedieningen. Om het gas op het minimum te zetten, draait u verder aan de knop totdat deze op de kleine vlam staat. De bedieningsknop moet altijd in een stand tussen het maximum en het minimum staan, nooit tussen het maximum en de gesloten stand. Om de brander uit te zetten, draait u de knop naar rechts totdat deze op “kraantje dicht” staat. - Branders met elektrische ontsteking Modellen met ontstekingsknop Om één van de branders aan te zetten, drukt u op de knop met het symbool en draait u tegelijkertijd aan de bedieningsknop totdat deze op maximum staat (symbool ). Houd de ontstekingsknop ingedrukt totdat het vuur aan is, zet daarna de vlam met de bedieningsknop op de gewenste sterkte. De branders gebruiken Op de modellen met een ontstekingsknop draait u de bedieningsknop helemaal open waarna u de ontstekingsknop indrukt en deze ongeveer 4 tot 5 seconden ingedrukt houdt. Laat de bedieningsknop los en zet de vlam met de bedieningsknop op de gewenste sterkte. ) Warschuwing: Het ontstekingsmechanisme mag niet langer dan 15” ingedrukt worden. Als na deze tijdspanne het vuur niet aan is of toevallig weer uit is gegaan , wacht dan 1 minuut voordat u het vuur weer probeert aan te doen.

29Welke brander gebruiken De symbolen op de plaat (tekening afb.4/A) naast de bedieningsknoppen geven de sterkte van het vuur aan. W elke brander u kiest, hangt af van de diameter en de inhoud van uw kookpan (zie tabel). Belangrijk is dat de diameter van de pan past bij de kracht van de brander voor een maximum rendement.

Pandiameters Brander Minimum diameters Maximum diameters Sudderbrander 60 mm (met verdeler) 140 mm Normaalbrander 160 mm 200 mm Sterkbrander 200 mm 240 mm Het apparaat omstellen voor ander gas Als de kookplaat met een gas wordt gebruikt dan dat waarvoor deze is uitgerust, dienen de injectoren te worden vervangen. Als de injectoren die u nodig hebt niet in de verpakking zitten, kunt u deze in een erkend servicecentrum vinden. Kies de injectoren die u moet monteren aan de hand van de tabel. Van elke injector wordt de diameter vermeld die ook op de injector zelf is gedrukt. De injectoren vervangen Haal de roosters en de branders van de kookplaat. Met een steeksleutel de injectoren “J” (afb. 11) demonteren en vervangen door de injectoren voor het gas dat u wenst te gebruiken. Monteer de branders weer zoals op de afbeelding 13. De primaire luchttoevoer naar de branders hoeft niet te worden geregeld. De minimum gastoevoer instellen Nadat de injectoren zijn vervangen, zet u een brander aan en haalt u de knop van de bedieningsknop af. Steek een schroevendraaier in het stangetje en draai het kraantje op het minimum: aanschroeven voor een kleinere vlam, losschroeven voor een grotere vlam. (afb.11) Voor G30/G31-gas haalt u de stelschroef helemaal aan In elk geval moet het resultaat een kleine homogene vlamkroon zijn die overal even hoog of laag is. Draai vervolgens het kraantje met een snelle beweging helemaal open en dicht om te controleren of de vlam niet uitgaat. Voor branders zonder beveiliging controleert u of de vlam het thermokoppel lichtjes raakt. Laat de brander enkele minuten branden om te controleren of de vlam goed geregeld is. Als de vlam uitgaat, het minimum verhogen.

De pandragers gebruiken: De pandragers op de kookplaat zijn gebruiksvriendelijk en veilig ontworpen. Wij raden wel aan telkens voordat u begint te koken, te controleren of de pandragers goed recht op hun plaats liggen. Controleer bovendien altijd of de steunrubbertjes nog heel zijn en goed zitten. Pandrager voor kleine pannen (Afb. 3) U legt deze extra pandrager op de pandrager van de sudderbrander (de kleinste brander) zodat hele kleine pannetjes niet om kunnen vallen.

30AANWIJZINGEN VOOR DE INSTALLATIE

Belangrijk! De installatie van het apparaat is ten laste van de gebruiker. De fabrikant is niet verantwoordelijk voor de installatie. Alle eventuele werkzaamheden waarmee de fabrikant wordt belast die te wijten zijn aan verkeerd geïnstalleerde apparatuur, vallen niet onder de garantie. De hierna volgende aanwijzingen zijn bestemd voor een deskundige installateur. De apparatuur dient correct en volgens alle geldende voorschriften te worden geïnstalleerd. Schakel altijd de stroom uit voordat u aan het apparaat begint te werken. Het kookblad in het werkblad monteren (keukenblad) Deze kookplaat kan in ieder meubel worden gemonteerd dat bestand is tegen hitte (minimum temperatuur van 90°C). De afmetingen van de opening die u in het werkblad moet maken en de minimum afstanden tussen de kookplaat en de wanden erachter, ernaast en erboven staan in de afbeeldingen 5 en 6. Houd rekening met de volgende bedenking: " Als de kookplaat zonder oven wordt geïnstalleerd, moet onvoorwaardelijk een paneel worden gemonteerd tussen de bodem van de kookplaat en het meubel eronder op een minimum afstand van 10 mm. Als de kookplaat op een basis met oven wordt gemonteerd, dient men alle voorzorgsmaatregelen te nemen zodat de installatie volgens de geldende veiligheids- en gezondheidsvoorschriften gebeurt (EEG – UNI – CIG). Zorg er altijd voor dat het stroomsnoer en de gasbuis (slang) niet tegen de hete wanden of het ovenglas komen. Als bovendien de oven onder de kookplaat geen koelventilator heeft, dient men ventilatieopeningen in het meubel te maken waarin de oven en de kookplaat komen. Deze ventilatieopeningen moeten een minimale vrije oppervlakte hebben van 300 cm² die verdeeld is zoals op de afbeelding 7. Wij raden dus aan een oven te gebruiken met een eigen ingebouwd ventilatiesysteem. In elk geval dienen beide apparaten afzonderlijk op het stroomnet te worden aangesloten, zowel omdat dit beter is voor de stroom als omdat later de apparaten er gemakkelijker uit kunnen worden gehaald. De kookplaat bevestigen De kookplaat dient op de volgende manier aan het meubel te worden bevestigd: ) Plaats de speciaal hiervoor bedoelde pakking die in de verpakking zit, op de buitenrand van de opening in het meubel volgens het schema op afbeelding. 5 zodat de uiteinden perfect tegen elkaar komen en niet over elkaar gaan liggen. ) Zet het kookblad precies recht in de opening in het werkblad. ) Maak de kookplaat vast in het meubel met de speciale beugels (A) die in de verpakking zitten, zoals op de afbeelding 8. Als de afdichtingspakking (C) goed gemonteerd is, verhindert deze het doorsijpelen van vloeistoffen. ) De beugels moeten vastgemaakt worden met de openingen die aangeduid zijn op afbeelding 9. Istallatieruimte en afvoer van de verbrandingsproducten

) De apparatuur dient volgens alle geldende voorschriften te worden geïnstalleerd en te werken in hiervoor geschikte ruimtes. 31De installateur dient de geldende wetten inzake ventilatie en afvoer van verbrandingsproducten na te leven. Vergeet niet dat de hoeveelheid lucht die verbrand wordt, 2m3/h voor elke geïnstalleerd Kw vermogen (gas) bedraagt.

Installatieruimte De ruimte waarin een apparaat dat op gas werkt wordt geïnstalleerd, moet een natuurlijke luchttoevoer hebben die voldoende is voor gasverbranding (UNI-CIG-voorschriften 7129 en 7131). Deze lucht dient direct te worden geleverd door één of twee openingen in een vrij oppervlak van minimum 100 cm2 (A). Voor apparaten zonder veiligheidsventiel dient deze opening minimum 200 cm2 (afb.10) te bedragen. De opening moet zowel aan de binnen- als aan de buitenkant altijd vrij zijn en dient zich vlak boven de vloer te bevinden, bij voorkeur aan de overkant van de plaats waar de rook en damp worden geproduceerd. Als men geen dergelijke openingen kan maken, mag de nodige lucht ook uit een aangrenzende ruimte komen die naar behoren geventileerd is, mits deze ruimte geen slaapkamer is, een gevaarlijke ruimte of een ruimte met onderdruk (UNI-CIG 7129).

Afvoer van de verbrandingsproducten Kookapparaten op gas moeten hun verbrandingsproducten afvoeren via kappen die direct op een schouwpijp zijn aangesloten of naar buiten leiden (afb. 10). Als een dergelijke afzuigkap niet kan worden gemonteerd, dient een elektrische ventilator te worden gebruikt tegen de buitenmuur of op een raam in de keuken. Deze elektrische ventilator moet sterk genoeg zijn om ten minste 3 tot 5 maal de hoeveelheid lucht in de keuken te kunnen verversen (UNI-CIG 7129). Componenten op afbeelding 10: A: Luchtingang C Kap voor de afvoer van verbrandingsproducten E: Elektrische ventilatorvoor de afvoer van verbrandingsproducten Het apparaat aansluiten op het gas ) Voordat u begint, dient u de controleren of het plaatselijke gasnet (gassoort en –druk) compatibel is met de gasregelingen van de kookplaat. Controleer hiervoor de gegevens op het serieplaatje dat op de kookplaat zit en in de handleiding is afgebeeld. De kookplaat dient op het gas te worden aangesloten volgens de UNI-CIG-voorschriften 7129 en 7131 met harde metalen of soepele roestvaste stalen volwandbuizen volgens het UNI-CIG-voorschrift 9891 met een maximale lengte van 2 m. (afb. 14) Als u soepele metalen buizen of slangen gebruikt, dient u ervoor te zorgen dat deze nergens met bewegende delen in aanraking komen of platgedrukt worden. Trek of duw niet aan het apparaat om de buizen of slangen te installeren. De gasingang heeft een gasdraad van G½”. (afb.14) Voor ISO R7-aansluitingen hoeft u de dichting er niet tussen te doen. Voor ISO R228-aansluitingen dient u de kopdichtingsring wel te monteren. ) Als de buizen zijn aangekoppeld, controleert u de aansluitingspunten op lekken met wat zeepwater. Aansluiten op het stroomnet Voor de aansluiting op het stroomnet dient u te controleren of de netspanning overeenstemt met de voorschriften op het serieplaatje en of de elektrische kabels dik genoeg zijn voor het vermogen dat ook op het serieplaatje staat. De stekker voor de aansluiting moet voldoen aan de voorschriften en geschikt zijn voor de door het apparaat opgenomen stroom. Als het apparaat rechtstreeks op het net 32wordt aangesloten (zonder stekker) dient tussen het apparaat en het net een omnipolaire beveiligingsschakelaar met een minimumopening van 3 mm tussen de contacten te worden gemonteerd die geschikt is voor het gebruikte vermogen en voldoet aan alle geldende voorschriften. ) Gebruik geen verloopstukken, adaptors of aftakkingen voor de aansluiting op het net omdat die oververhit kunnen raken en dus kunnen gaan branden. ) Het apparaat moet worden geaard. De fabrikant is niet aansprakelijk voor gevolgen van het niet naleven van dit voorschrift. (Afb.12) Als het stroomsnoer dient te worden vervangen, gebruikt u hiervoor een snoer met dezelfde kenmerken als het oorspronkelijke te gebruiken dat geschikt is voor het vermogen en de temperatuur (type T90°C) en dat u in een erkend servicecentrum kunt vinden. De geelgroene aardingsdraad van het uiteinde dat naar het apparaat gaat, dient bovendien 20 mm langer dan de andere draden te zijn. De afmetingen van de stroomkabel zijn de volgende:

MAKEN Om uw kookplaat altijd in perfecte staat te houden, dient u deze regelmatig en na elk gebruik schoon te maken nadat de plaat eerst is afgekoeld. Haal de bedieningsknoppen er nooit af. Gelakte delen Gelakte delen mogen alleen met een in sop of in een zacht reinigingsproduct gedrenkte spons worden gewassen. Droog deze delen na afloop grondig af. Roestvaste plaat De roestvaste plaat dient te worden gereinigd met een vochtige doek en speciale producten voor RVS die in de handel verkrijgbaar zijn. De plaat eerst afspoelen en dan liefst met een zeemvel afdrogen. Roosters De gelakte roosters op de plaat kunnen ook in de vaatwasmachine worden gewassen. Roosters in RVS kunnen een blauwe kleur krijgen rondom de branders door de hoge temperaturen. U kunt deze kleur verzachten met speciale sponsjes voor staal die normaal in de handel verkrijgbaar zijn. Branders De branders die uit twee delen bestaan, kunnen eraf worden gehaald en gereinigd met speciale producten. Droog de branders goed af na afloop en monteer ze zorgvuldig op de plaat. Controleer op de modellen met een elektrische ontsteking ook de elektrode “E” (afb. 13): deze moet altijd schoon zijn. Op modellen met een beveiliging, reinigt u de “T”-voeler (afb. 13) die ervoor zorgt dat het veiligheidsventiel altijd goed werkt. Zowel de voeler als de elektrode moeten voorzichtig worden gereinigd. Monteer na afloop de branders zoals op de afbeelding 13. Om de elektrische ontsteking niet te beschadigen, mag u deze niet gebruiken als de branders niet gemonteerd zijn. Type kookplaat Afmetingen Alleen met gasbranders 3x0,50mm2 H05 V2V2-F 33ONDERHOUD Deze apparaten hebben geen bijzonder onderhoud nodig, maar wij bevelen toch aan de kookplaten om de twee jaar te laten controleren. Als de bedieningsknoppen stroef beginnen te draaien of als u gas ruikt, sluit u de gaskraan en belt u de technische service op. Een defecte kraan moet samen met de dichting worden vervangen.

KLANTENSERVICE Voordat u de technische service opbelt Als de kookplaat niet werkt, raden wij eerst de volgende handelingen aan: " Controleer of de stekker goed in het stopcontact zit; " Controleer de gastoevoer. Als u de oorzaak van het probleem niet vindt, zet u het apparaat uit, komt u er niet aan en belt u de technische service op. 34GEBRAUCHSANWEISUNG
