CCE90NX1 - Afzuigkap CANDY - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	Candy
Model	CCE90NX1
Breedte	90 cm
Diepte	50 cm
Hoogte (verstelbaar)	60 tot 75 cm boven het kookoppervlak
Netto gewicht	18 kg
Voeding	220-240 V, 50 Hz
Motorvermogen	250 W
Snelheidsniveaus	3 + Boostfunctie
Afvoertype	Extern (kanaal Ø 150 mm) of recirculatie met koolstoffilter
Vetfilter	Metaal, wasbaar (elke maand)
Koolstoffilter	Actief, jaarlijks te vervangen (optioneel)
Verlichting	LED, max 1,5 W
Bediening	Druktoetsen of toetsen naar configuratie
Minimale afstand boven een kookplaat	60 cm
Maximale afstand boven een kookplaat	75 cm
Energie-efficiëntieklasse	Onbekend (niet gespecificeerd)
Materialen	Roestvrij staal, glas
Installatietype	Wandmontage, externe afvoer of recirculatie

Veelgestelde vragen - CCE90NX1 CANDY

Wat is de aanbevolen installatiehoogte voor de afzuigkap Candy CCE90NX1?

De afzuigkap moet op een afstand van 60 tot 75 cm boven het kookoppervlak worden geïnstalleerd voor optimale werking.

Hoe reinig ik het vetfilter van de afzuigkap?

Reinig het vetfilter elke maand met een huishoudelijk product of in de vaatwasser om brandgevaar te voorkomen en de prestaties te behouden.

Wanneer moet het koolstoffilter worden vervangen?

Het actieve koolstoffilter moet jaarlijks worden vervangen, of vaker bij intensief gebruik, om een goede geurabsorptie te garanderen.

Hoe vervang ik de LED-lamp van de afzuigkap?

Verwijder de schroeven van het glas, haal het eraf. Koppel de verbinding los, verwijder de fittingen en de kabel. Vervang door een set LED-lamp (max 1,5 W), fitting en nieuwe kabel.

Wat te doen als de afzuigkap abnormaal trilt?

Controleer of de afzuigkap goed aan de muur is bevestigd en of de turbine niet vastzit. Als het probleem aanhoudt, schakel het apparaat uit en raadpleeg een professional.

Kan ik de afzuigkap gebruiken zonder externe afvoer?

Ja, in recirculatiemodus. Er moet een actief koolstoffilter (apart verkrijgbaar) worden geïnstalleerd om geuren te absorberen. De afvoerslang is niet nodig.

Hoeveel snelheden heeft de afzuigkap Candy CCE90NX1?

De afzuigkap heeft 3 snelheden (laag, gemiddeld, hoog) plus een Boostfunctie voor tijdelijk intensief afzuigen.

Hoe stel ik de ventilatorsnelheid in?

Gebruik de bedieningsknoppen (afhankelijk van configuratie): druk op de knop die overeenkomt met de gewenste snelheid. Sommige modellen hebben + en - toetsen.

Kan de afzuigkap boven een gasfornuis worden geïnstalleerd?

Ja, met inachtneming van een afstand van 60 tot 75 cm en door te voorkomen dat er vlammen onder de afzuigkap komen. Adequate ventilatie van de ruimte is vereist.

Wat te doen als de afzuigkap helemaal niet aangaat?

Controleer of het netsnoer is aangesloten en of de lamp niet is doorgebrand. Als niets werkt, neem dan contact op met de klantenservice met de referentie en het serienummer (16 cijfers beginnend met 3).

GEBRUIKSAANWIJZING CCE90NX1 CANDY

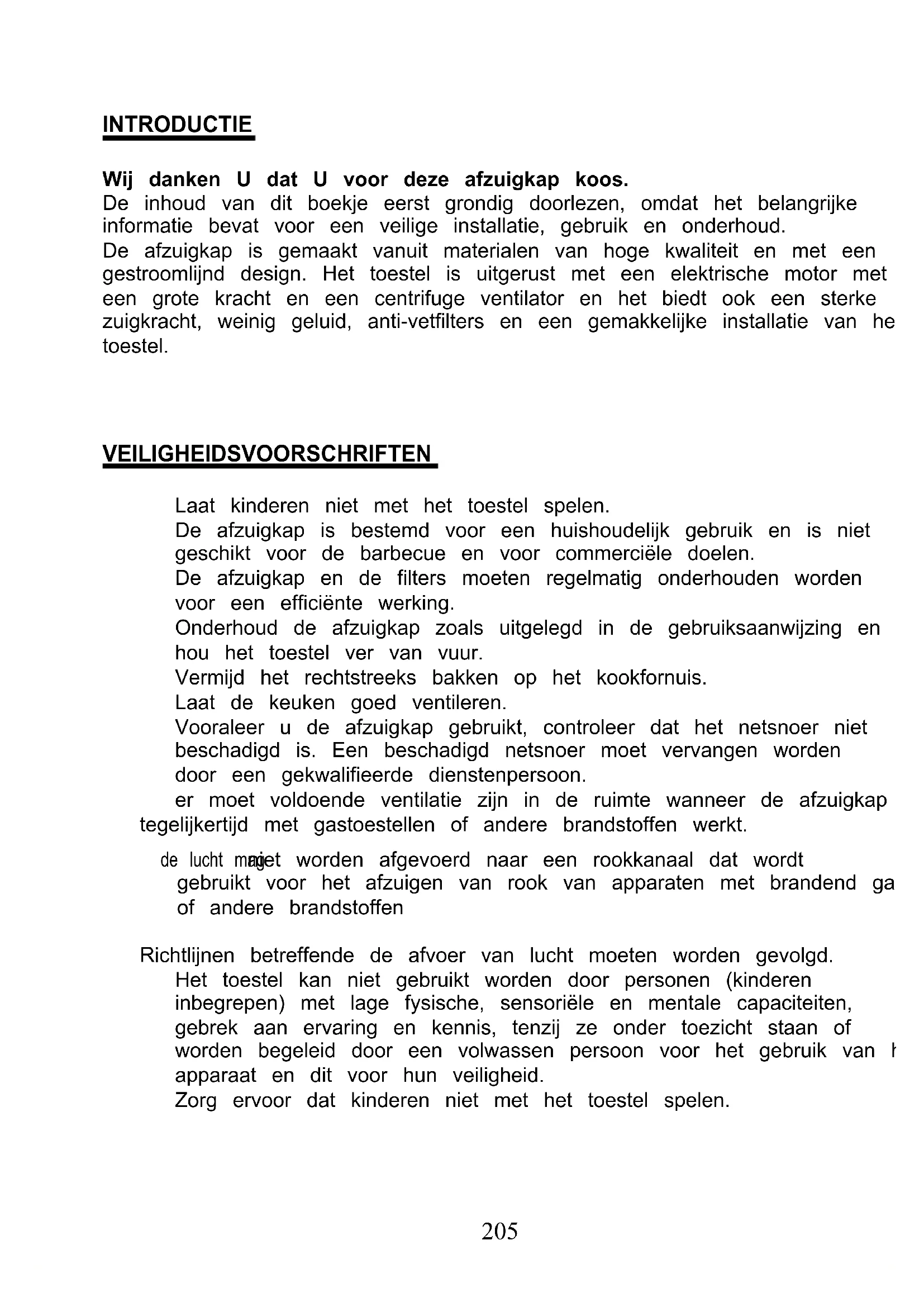

Wij danken u dat u voor deze afzuigkap koos.

Lees de inhoud van dit boekje eerst grondig door, omdat het belangrijke informatie bevat voor een veilige installatie, gebruik en onderhoud.

De afzuigkap is gemaakt van materialen van hoge kwaliteit en met een gestroomlijnd design. Het toestel is uitgerust met een elektrische motor met een grote kracht en een centrifugeventilator en het biedt ook een sterke zuigkracht, weinig geluid, anti-vetfilters en een gemakkelijke installatie van het toestel.

VEILIGHEIDSVOORSCHRIFTEN

Laat kinderen niet met het toestel spelen.

De afzuigkap is bestemd voor huishoudelijk gebruik en is niet geschikt voor de barbecue en voor commerciële doeleinden.

De afzuigkap en de filters moeten regelmatig onderhouden worden voor een efficiënte werking.

Onderhoud de afzuigkap zoals uitgelegd in de gebruiksaanwijzing en houd het toestel ver van vuur.

Vermijd het rechtstreeks bakken op het kookfornuis.

Laat de keuken goed ventileren.

Voordat u de afzuigkap gebruikt, controleer dat het netsnoer niet beschadigd is. Een beschadigd netsnoer moet vervangen worden door een gekwalificeerde dienstpersoon.

Er moet voldoende ventilatie zijn in de ruimte wanneer de afzuigkap tegelijkertijd met gastoestellen of andere brandstoffen werkt.

De lucht mag niet worden afgevoerd naar een rookkanaal dat wordt gebruikt voor het afzuigen van rook van apparaten met brandend gas of andere brandstoffen.

Richtlijnen betreffende de afvoer van lucht moeten worden gevolgd.

Het toestel kan niet gebruikt worden door personen (kinderen inbegrepen) met lage fysieke, sensorische en mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of worden begeleid door een volwassen persoon voor het gebruik van het apparaat en dit voor hun veiligheid.

Zorg ervoor dat kinderen niet met het toestel spelen.

Gebruik geen flambé onder het toestel.

De afzuigkap is niet geschikt voor kookplaten met meer dan 4 branders.

Gevaar voor elektrische schokken

De stekker van dit apparaat enkel in een goed geaard stopcontact plaatsen. In geval van twijfel advies inwinnen van een gekwalificeerde technicus. Als u deze instructies niet opvolgt kan dit leiden tot de dood, vuur of een elektrische schok.

De lamp die in dit product wordt gebruikt, is niet geschikt voor gebruik in de verlichting van een

kamer. Het doel van deze lamp is om verlichting te bieden voor het gebruik van het product.

Elektrische installatie

Alle installatie moet worden uitgevoerd door een bevoegd persoon of gekwalificeerd elektricien. Controleer voordat u de netvoeding aansluit of de netvoeding is aangesloten spanning overeenkomt met de spanning op het typeplaatje.

Directe verbinding

Het apparaat moet rechtstreeks op het lichtnet worden aangesloten met behulp van een omnipolaire stroomonderbreker met een minimale opening van 3 mm tussen de contacten.

De installateur moet ervoor zorgen dat de juiste elektrische aansluiting heeft gemaakt en dat deze voldoet aan het bedradingsschema.

De kabel mag niet worden gebogen of samengedrukt.

Controleer de stekker en het netsnoer regelmatig op beschadigingen. Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of montage verkrijgbaar bij de fabrikant of diens serviceagent.

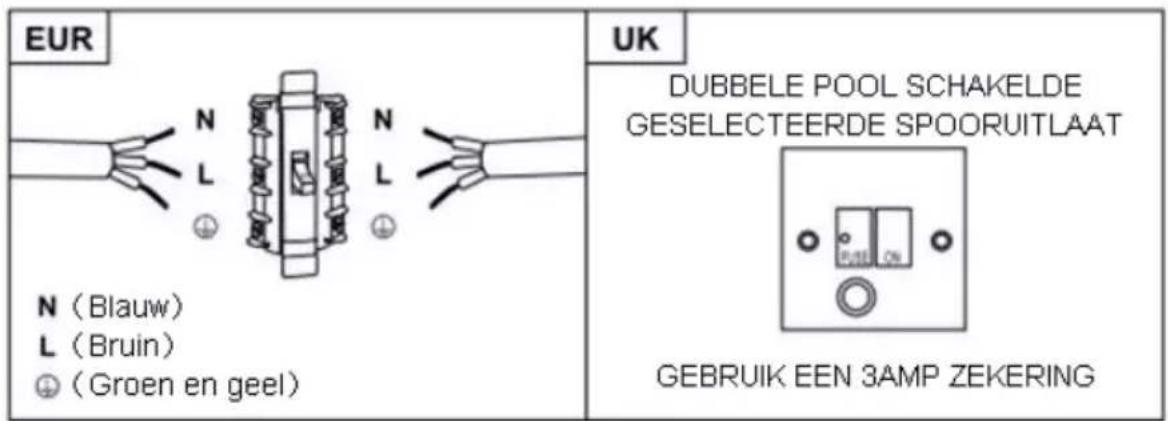

WAARSCHUWING: Dit is een Klasse I-apparaat en MOET worden geaard

Dit apparaat wordt geleverd met een 3-aderige netkabel, gekleurd als volgt:

Bruin = L of fase

Groen en geel = E of aarde

De zekering moet een vermogen hebben van 3 ampère.

Standaard installatie - accessoireslijst

Spec.	Illustratie	Hoeveelheid
Omhulsel		1
Bovenstuk schouw 500mm		1
Onderstuk schouw 500mm		1
Console voor onderstuk schouw		1
Console voor bovenstuk schouw		1
Plaat met haakjes		1
φ8 pluggen φ8×φ6 Witte kleur		9
Schroeven ST4.0×30		9
φ7.2 Schroeven ST4.0×8		2

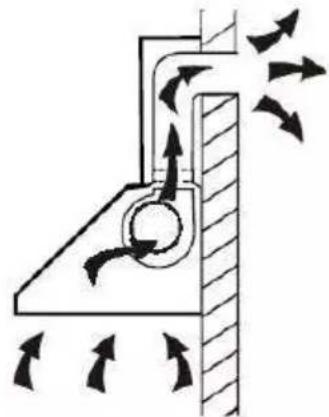

Indien u beschikt over een uitgang naar buiten, dan kunt u uw afzuigkap installeren zoals hieronder afgebeeld, met een afzuigkanaal (email, aluminium, flexibele buis of ontvlambaar materiaal met een binnendiameter van 150 mm) aansluiten.

1. Voordat u de afzuigkap aansluit, moet het apparaat uitgeschakeld zijn en de stekker uit het stopcontact zijn gehaald.

1. De afzuigkap moet op een afstand van 60-75 cm boven de kookplaat worden geplaatst.

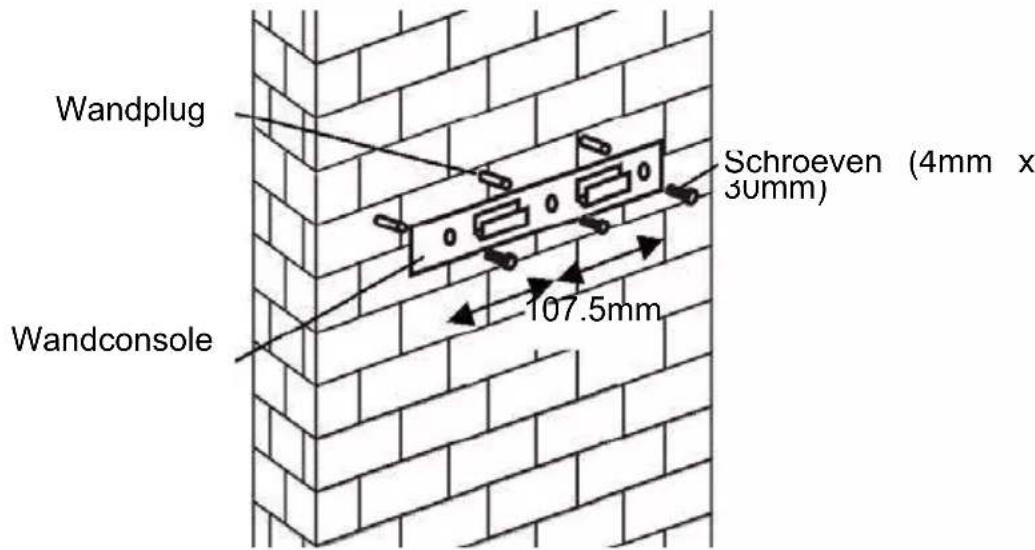

1. Boor gaten van 3 x 8 mm voor de console. Maak de console stevig aan de wand vast met de bijgeleverde schroeven.

Voor schuine modellen

- Hiervoor moeten 2 x 8 mm extra gaten, bevestigingsschroeven en afsluitschroeven worden geboord voor de installatie.

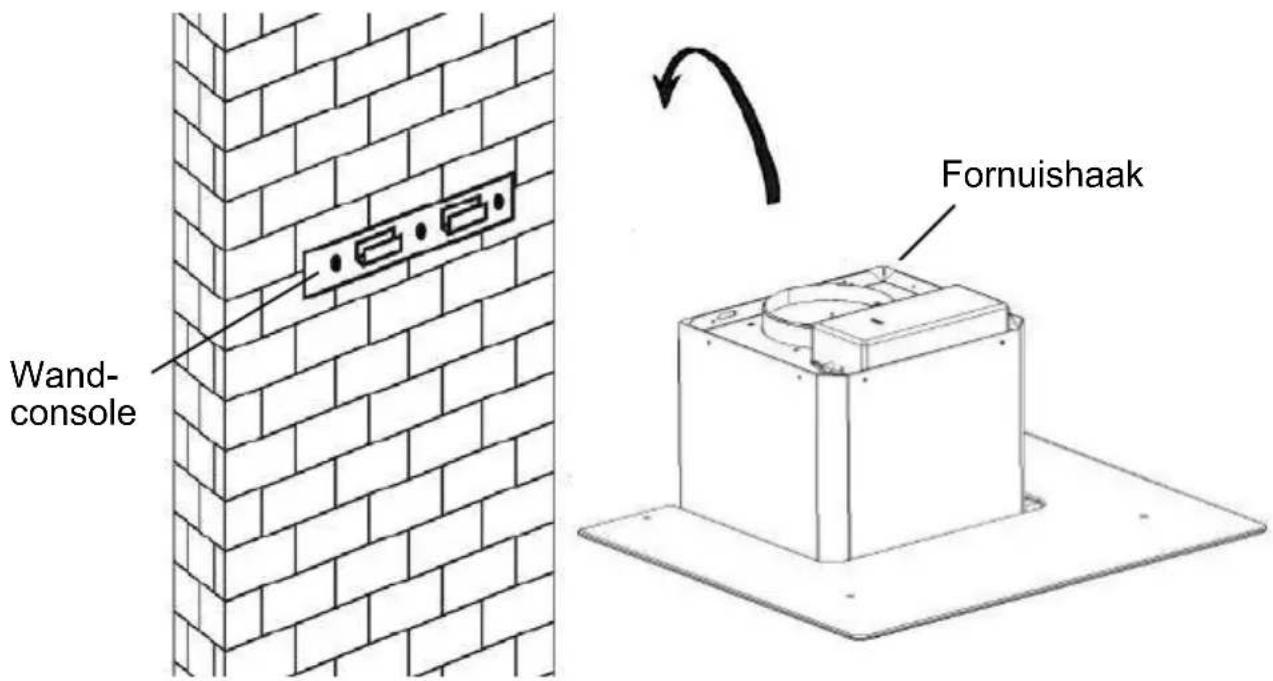

1. Plaats de afzuigkap en maak deze vast aan de wand dankzij de wandconsole.

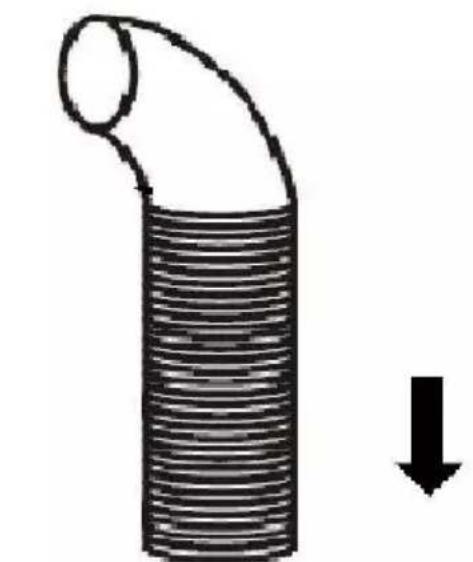

1. Bevestig de terugslagklep aan de luchtuitgang van de afzuigkap. Maak de uitlaatbuis vast aan de terugslagklep. (Zie afbeelding hieronder).

Uitlaatbuis

i. Plaats het glas op de bovenkant van de afzuigkap.

ii. Maak het glas vast met behulp van de 4 bijgeleverde schroeven. Om te vermijden dat het glas breekt, gelieve de schroeven niet te hard vast te draaien.

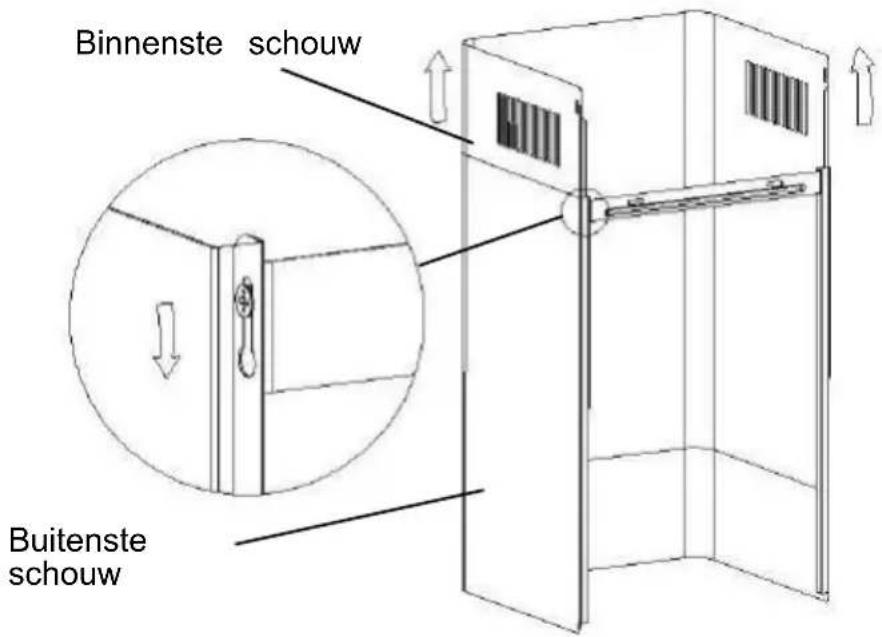

i. Plaats het binnenste van de schoorsteen in de buitenste schoorsteen. Trek de binnenste schoorsteen naar boven. Pas het aan tot de gewenste hoogte wordt bereikt.

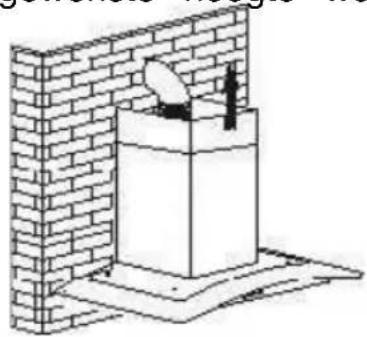

ii. Schuif de schoorsteen naar boven of naar beneden totdat u de juiste hoogte hebt bereikt. Maak nadien de bevestigingsgaten vast met de schroeven. (Zie afbeelding hieronder).

8.

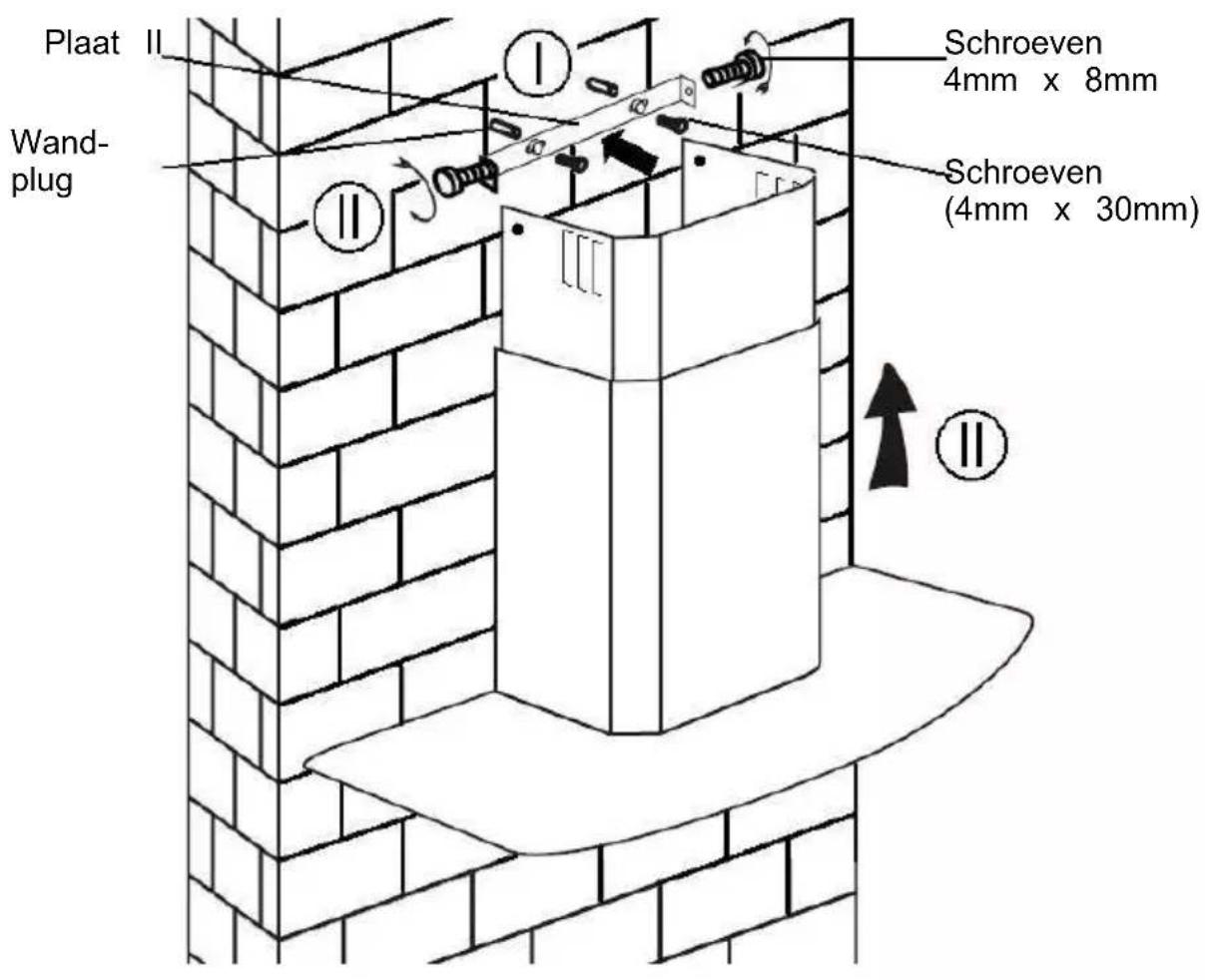

i. Boor gaten van 2 x 8mm voor plaat II. Maak de plaat stevig vast aan de wand met de 2 schroeven.

ii. Monteer de schoorsteen binnen het toestel en maak het vast met 2 schroeven.

Indien u niet beschikt over een uitgang naar buiten, blijft de installatie hetzelfde als beschreven in hoofdstuk "Installatie (ventilatie buiten)". Een uitlaatbuis is nodig.

De koolfilter kan gebruikt worden om geuren op te vangen.

Om de koolfilter aan te leggen moet u eerst de vetfilter van de afzuigkap halen. Hiervoor dient u op de vergrendeling te drukken en de vetfilter naar beneden te trekken.

Schuif de koolstofffilter in de afzuigkap en draai het rechtsom. Herhaal de handeling aan de andere kant.

o Zorg ervoor dat de filter veilig vast staat zodat het niet loskomt, want dat kan gevaarlijk zijn. o Wanneer u de koolstofffilter inschakelt, zal de zuigkracht verlagen.

BESCHRIJVING VAN DE COMPONENTEN

CONFIGURATIE 1

WERKING

Knop 1

De knop is voorzien van achtergrondverlichting. Wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en de ventilator op lage snelheid ingeschakeld. Als u nogmaals drukt, wordt de ventilator uitgeschakeld.

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Knop 2

De knop is voorzien van achtergrondverlichting. Wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en wordt de ventilator op gemiddelde snelheid ingeschakeld. Als u nogmaals drukt, wordt de ventilator uitgeschakeld.

Ideale ventilatie bij een standaard bereiding.

Knop 3

De knop is voorzien van achtergrondverlichting. Wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en wordt de ventilator op hoge snelheid ingeschakeld. Als u nogmaals drukt, wordt de ventilator uitgeschakeld.

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

NOTA: Indien u de toetsen voor lage, medium of hoge snelheid samen indrukt, zal het toestel alleen werken op de hoogste snelheid.

Toets Lamp

CONFIGURATIE 2

WERKING

Uit-knop

Het wordt gebruikt om de ventilator uit te schakelen.

Toets Lage snelheid

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Toets Medium snelheid

Ideale ventilatie bij een standaard bereiding.

Toets Hoge snelheid

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

NOTA: Indien u de toetsen voor Lage/Medium/Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid.

Toets Lamp

CONFIGURATIE 3

① Aan/uit-knop

Het wordt gebruikt voor het aan/uit zetten van de ventilator.

⊕ Snelheid plus-knop

Voor het verhogen van de snelheid van de ventilator.

- Snelheidstoets

Voor het verminderen van de snelheid van de ventilator.

Lampknop

8 Digitaal beeld

Ventilatorsnelheid weergave: "1" voor lage snelheid, "2" voor middelgrote snelheid, "3" voor hoge snelheid, "4" voor de Booster functie.

Quick timer: Druk op ⏻ en houd ⏻ 1 seconde ingedrukt, het digitale display zal knipperen en aftellen in 5 minuten, na 5 minuten gaan motor en licht automatisch uit en klinkt er gedurende 1 seconde een zoemer.

Booster functie

Voor onderhoud, schakel het apparaat uit en haal de stekker uit het stopcontact.

I. Regelmatig onderhoud

Gebruik een zachte doek, die u bevochtigt met warm water gemengd met zeep of huishoudelijke schoonmaakmiddelen, om het apparaat te reinigen. Gebruik nooit metalen, chemische en schurende materialen of harde borstels om de afzuigkap schoon te maken.

II. Maandelijks onderhoud van de vetfilters

ESSENTIEEL: Het maandelijks onderhouden van de filters voorkomt brandgevaar.

De filters vangen vet, rook en vuil op die geproduceerd worden tijdens het koken. De filters hebben een rechtstreekse invloed op de werking van de afzuigkap. Indien ze niet worden gereinigd, zal het vet (ontvlambaar) de filter verzadigen. Onderhoud de filters met huishoudelijke schoonmaakmiddelen.

III. Jaarlijks onderhoud voor de koolstoffilters

Gebruik uitsluitend voor het apparaat dat is ingesteld als recirculatieapparaat (niet naar buiten geventileerd). De filter vangt geuren op en moet minstens één keer per jaar, afhankelijk van de gebruiksfrequentie van het apparaat, worden vervangen.

IV. Een gloeilamp vervangen

Verwijder de schroeven van het glas en haal de glazen kap van de afzuigkap weg. Zoek de gloeilamp die vervangen moet worden. U vindt deze in de lampfitting in het blootgestelde deel van de luifel.

Schakel het bedradingspunt van het lampje uit en haal de lamphouders en het elektriciteitsdradennet van de afzuigkap weg. Belangrijk: Het is niet mogelijk om het lampje individueel te vervangen. Het is van belang dat u het lampje samen met de lamphouders en het elektriciteitsdradennet vervangt. (LED light: G4, MAX 1.5W)

Leg het lampje, de lamphouders en het elektriciteitsdradennet aan op dezelfde manier als oorspronkelijk. Schakel dan het bedradingspunt van het lampje opnieuw aan.

Plaats de glazen kap opnieuw op de afzuigkap en maak het vast met de schroeven. Zorg ervoor dat de schroeven stevig vast zijn.

PROBLEMEN OPLOSSEN

Probleem	Oorzaak	Oplossing
Licht aan maar de ventilator werkt niet	Het ventilatorblad is vastgelopen	Schakel het toestel uit en laat he herstellen door een gekwalifieerde service.
	Beschadigde motor.
Lamp en ventilator werken niet.	Halogene gloeilamp verbrand.	Vervang de lamp door een ander met dezelfde waarde.
	Verloren netsnoer	Steek de stekker in het stopconta
Harde trilling van het toestel	Ventilatorblad is beschadigd	Schakkl het toestel uit en laat he herstellen door een gekwalificeerde service.
	De motor van de ventilator staat niet stevig vast	Schakel het toestel uit en laat he herstellen door een gekwalifieerde service.
	Het toestel hangt niet goed op de beugel.	Haal het toestel van de beugel e controleer of de beugel juist geplaatst is.
Onvoldoende zuigkracht	Een te grote afstand tussen de kookplaat en de afzuigkap.	Regel opnieuw de afstand tot 65-

DIENST NA VERKOOP

Indien u niet weet waar het probleem ligt of er is een storing in het werkingsmechanisme van het toestel, contacteer de dienst na verkoop.

SERIENUMMER VAN HET PRODUCT. Waar kunt u het vinden?

Het is van belang om de productcode en het serienummer te melden aan de dienst na verkoop (een code van 16 tekens die begint met het nummer 3); die u terugvindt op het garantiebewijs of het typeplaatje. Hiermee wint u tijd en bespaart u kosten.

MILIEUBESCHERMING

Defecte elektrische toestellen horen niet weggegooid te worden

met huishoudelijk afval. Recycleer indien mogelijk. Neem

contact op met uw plaatselijke autoriteit of handelaar voor

recyclageadvies.

Op dit apparaat staat het merkteken van de Europese richtlijn 2012/19/EU betreffende de afvalverwerking van elektrische en elektronische apparatuur (WEEE). Door dit apparaat volgens de richtlijnen af te voeren, voorkomt u mogelijke milieuschade en aantasting van de gezondheid van mens en dier als gevolg van het op een onjuiste wijze afdanken van dit product.

Dit symbool op het product geeft aan dat het niet tot huishoudelijk afval behoort. Lever het apparaat in bij uw leverancier of bij de milieustraat van uw gemeente, zodat het als elektrisch en elektronisch afval kan worden gerecycleerd. Volg de lokale wet- en regelgeving op voor het aanbieden van dit apparaat bij de afvalverwerking.

Als u meer informatie wilt over verwerking, hergebruik en recycling van dit product, neemt u contact op met de gemeente, de afvalinzamelaar of de winkel waar u het product heeft gekocht.
