Produkttyp	Dunstabzugshaube
Marke	Candy
Modell	CCE90NX1
Breite	90 cm
Tiefe	50 cm
Höhe (verstellbar)	60 bis 75 cm über dem Kochfeld
Nettogewicht	18 kg
Stromversorgung	220-240 V, 50 Hz
Motorleistung	250 W
Geschwindigkeitsstufen	3 + Booster-Funktion
Abluftart	Extern (Rohr Ø 150 mm) oder Umluft mit Aktivkohlefilter
Fettfilter	Metall, waschbar (monatlich)
Kohlefilter	Aktiv, jährlich zu ersetzen (optional)
Beleuchtung	LED, max 1,5 W
Bedienung	Drucktasten oder Touch-Tasten je nach Ausführung
Mindestabstand über einer Kochplatte	60 cm
Maximalabstand über einer Kochplatte	75 cm
Energieeffizienzklasse	Unbekannt (nicht angegeben)
Materialien	Edelstahl, Glas
Installationsart	Wandmontage, Abluft oder Umluft

Häufig gestellte Fragen - CCE90NX1 CANDY

Wie hoch sollte die Dunstabzugshaube Candy CCE90NX1 installiert werden?

Die Haube sollte in einem Abstand von 60 bis 75 cm über dem Kochfeld installiert werden, um eine optimale Funktion zu gewährleisten.

Wie reinige ich den Fettfilter der Haube?

Reinigen Sie den Fettfilter monatlich mit einem Haushaltsreiniger oder in der Spülmaschine, um Brandgefahr zu vermeiden und die Leistung zu erhalten.

Wann muss der Kohlefilter ausgetauscht werden?

Der Aktivkohlefilter sollte jährlich oder bei intensiver Nutzung häufiger ausgetauscht werden, um eine gute Geruchsabsorption zu gewährleisten.

Wie tausche ich die LED-Lampe der Haube aus?

Entfernen Sie die Schrauben der Glasscheibe, nehmen Sie sie ab. Trennen Sie die Verbindung, entfernen Sie die Fassungen und das Kabel. Ersetzen Sie durch ein neues LED-Lampen-Set (max. 1,5 W), Fassung und Kabel.

Was tun, wenn die Haube ungewöhnlich vibriert?

Überprüfen Sie, ob die Haube richtig an der Wand befestigt ist und ob das Turbinenrad nicht blockiert ist. Wenn das Problem weiterhin besteht, schalten Sie das Gerät aus und rufen Sie einen Fachmann.

Kann ich die Haube ohne Außenabluft verwenden?

Ja, im Umluftbetrieb. Es muss ein Aktivkohlefilter (separat erhältlich) installiert werden, um Gerüche zu absorbieren. Das Abluftrohr ist nicht erforderlich.

Wie viele Geschwindigkeitsstufen hat die Dunstabzugshaube Candy CCE90NX1?

Die Haube verfügt über 3 Geschwindigkeitsstufen (niedrig, mittel, hoch) plus eine Booster-Funktion für eine temporäre intensive Absaugung.

Wie stelle ich die Lüftergeschwindigkeit ein?

Verwenden Sie die Bedientasten (je nach Ausführung): Drücken Sie die Taste für die gewünschte Geschwindigkeit. Einige Modelle haben + und - Tasten.

Kann die Haube über einem Gasherd installiert werden?

Ja, unter Einhaltung eines Abstands von 60 bis 75 cm und Vermeidung von Flammen unter der Haube. Eine ausreichende Raumlüftung ist erforderlich.

Was tun, wenn sich die Haube gar nicht einschaltet?

Überprüfen Sie, ob das Netzkabel eingesteckt ist und ob die Lampe nicht durchgebrannt ist. Wenn nichts funktioniert, wenden Sie sich an den Kundendienst mit der Referenz und der Seriennummer (16-stellig, beginnend mit 3).

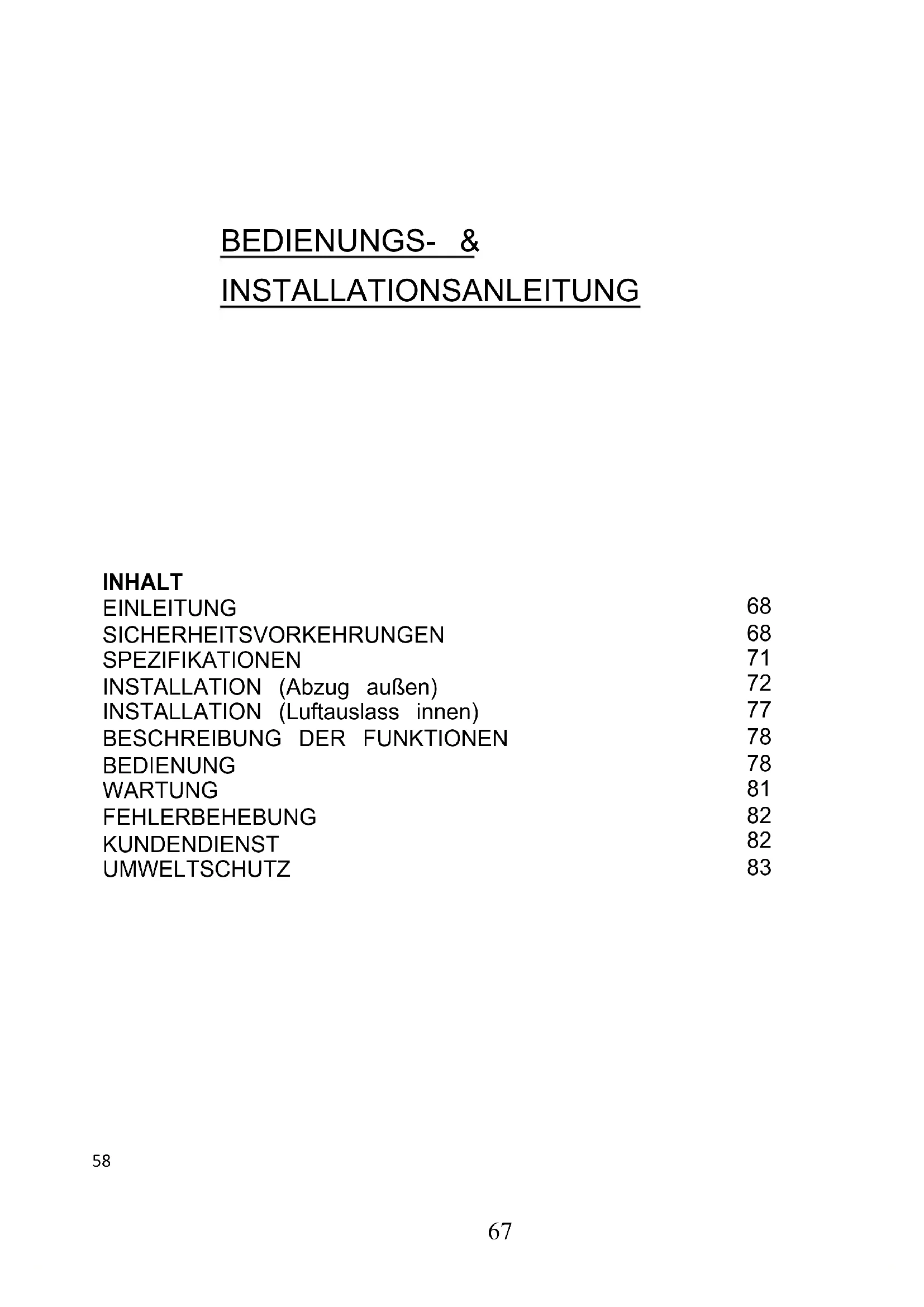

BEDIENUNGSANLEITUNG CCE90NX1 CANDY

INSTALLATIONSANLEITUNG

INHALT

EINLEITUNG 68

SICHERHEITSVORKEHRUNGEN 68

SPEZIFIKATIONEN 71

INSTALLATION (Abzug außen) 72

INSTALLATION (Luftauslass innen) 77

BESCHREIBUNG DER FUNKTIONEN 78

BEDIENUNG 78

WARTUNG 81

FEHLERBEHEBUNG 82

KUNDENDIENST 82

UMWELTSCHUTZ 83

Einleitung

Wir bedanken uns, dass Sie sich für eine Candy Dunstabzugshaube entschieden haben.

Diese Bedienungsanleitung soll Ihnen alle erforderlichen

Anweisungen im Zusammenhang mit der Installation, dem Gebrauch und der Wartung des Gerätes bieten.

Um das Gerät richtig und sicher zu betreiben, lesen Sie bitte diese

Bedienungsanleitung sorgfältig vor der Installation und Nutzung durch.

Die Dunstabzugshaube ist aus hochwertigen Materialien hergestellt worden.

Sie ist mit einem starken Elektromotor, einem geräuscharmen

Zentrifugallüfter und geschirrspültauglichen Edelstahl-Filterkassetten ausgestattet.

Sicherheitsvorkehrung

Lassen Sie keine Kinder das Gerät bedienen.

Die Dunstabzugshaube ist nur für den Hausgebrauch geeignet. Sie darf nicht für das Grillen oder andere kommerzielle Zwecke eingesetzt werden.

Die Dunstabzugshaube und die Filter sollten regelmäßig gereinigt werden.

Reinigen Sie die Dunstabzugshaube nach der Gebrauchsanweisung und halten Sie das Gerät von brennbaren Materialien fern.

Das Brennen vom Gasherd ist strengstens verboten.

Kontrollieren Sie, ob das Netzkabel beschädigt ist. Eine Beschädigung des Netzkabels muss von einem qualifizierten Fachpersonal ersetzt werden.

Der Raum sollte ausreichend belüftet sein, wenn die

Dunstabzugshaube zur gleichen Zeit mit der Verbrennung von Gas oder anderen Brennstoffen verwendet wird.

Die Luft darf nicht in einen Kamin, der zum Absaugen von Rauch verwendet wird, entladen werden.

Die Regularien über die Entlastung der Luft müssen erfüllt sein.

Dieses Gerät ist nicht für Personen (einschließlich Kinder) mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissen bestimmt, sofern sie eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Gerätes durch eine Person erhalten.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Nicht unter der Dunstabzugshaube flambieren.

Die Dunstabzugshaube darf nicht über einen Herd mit mehr als 4 Kochplatten installiert werden.

Stromschlaggefahr

Schließen Sie dieses Gerät nur an eine ordnungsgemäß geerdete Steckdose an. Im Zweifelsfall konsultieren Sie das entsprechende Fachpersonal.

Die Nichtbeachtung dieser Anweisungen kann zu Tod, Feuer oder elektrischem Schlag führen.

Die in diesem Produkt verwendete Lampe ist nicht für die Beleuchtung eines Raumes geeignet.

Der Zweck dieser Lampe ist die Beleuchtung für die Verwendung des Produkts.

Elektroinstallation

Alle Installationen müssen von einer kompetenten oder qualifizierten Person durchgeführt werden. Stellen Sie vor dem Anschließen der Netzspannung sicher, dass die Netzspannung der Spannung auf dem Typenschild entspricht.

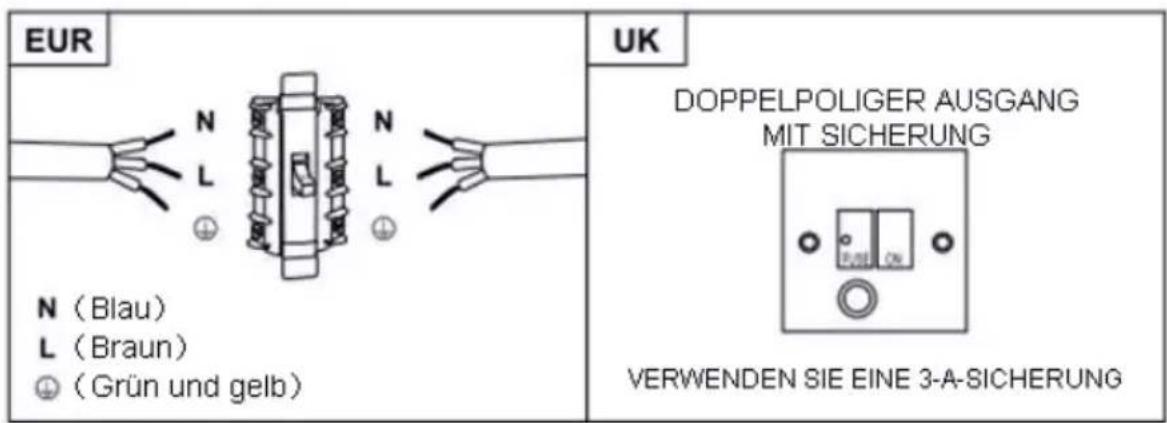

Direkte Verbindung

Das Gerät muss direkt mit dem Stromnetz verbunden werden, über einen allpoligen Leistungsschalter mit einer Mindestöffnung von 3 mm zwischen den Kontakten.

Der Installateur muss sicherstellen, dass der elektrische Anschluss korrekt hergestellt wurde und dem Schaltplan entspricht. Das Kabel darf nicht geknickt oder zusammengedrückt werden. Überprüfen Sie den Netzstecker und das Netzkabel regelmäßig auf Beschädigungen. Wenn das Netzkabel beschädigt ist, muss es durch ein spezielles Kabel oder eine Baugruppe ersetzt werden, die beim Hersteller oder seinem Servicevertreter erhältlich ist.

WARNUNG: Dies ist ein Gerät der Klasse I und MUSS geerdet sein. Dieses Gerät wird mit einem 3-adrigen Netzkabel geliefert, das in der Farbe folgt:

Braun = L oder Phase

Grün und Gelb = E oder Erde

Die Sicherung muss für 3 Ampere ausgelegt sein.

Lieferumfang Zubehörliste

Spezifikation	Abbildung	Menge
Gehäuse		1
Aeußerer Kaminschacht		1
Unterer Kaminschacht		1
Untere Kaminschacht Halterung		1
Aeußere Kaminschacht Halterung		1
Wandhalterung		1
8 Dübel 8 × 6 weiss		9
SchraubenST4.0×30		9
7.2 SchraubenST4.0×8		2

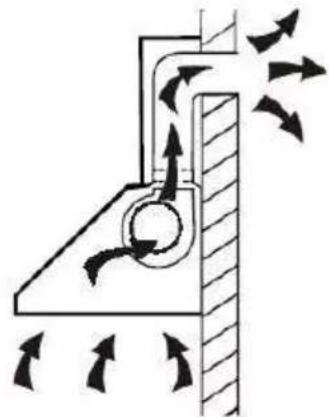

Wenn Sie einen Abzug nach draußen haben, dann können Sie Ihre Dunstabzugshaube wie im Bild unten durch einen Abluftkanal anschließen (Emaille, Aluminium oder ein flexibles Rohr mit einem Innendurchmesser von 150 mm).

1. Vor der Installation das Gerät ausschalten und den Stecker aus der Steckdose ziehen.

1. Die Dunstabzugshaube sollte in einem Abstand von 60 - 75 cm über der Arbeitsplatte angebracht werden.

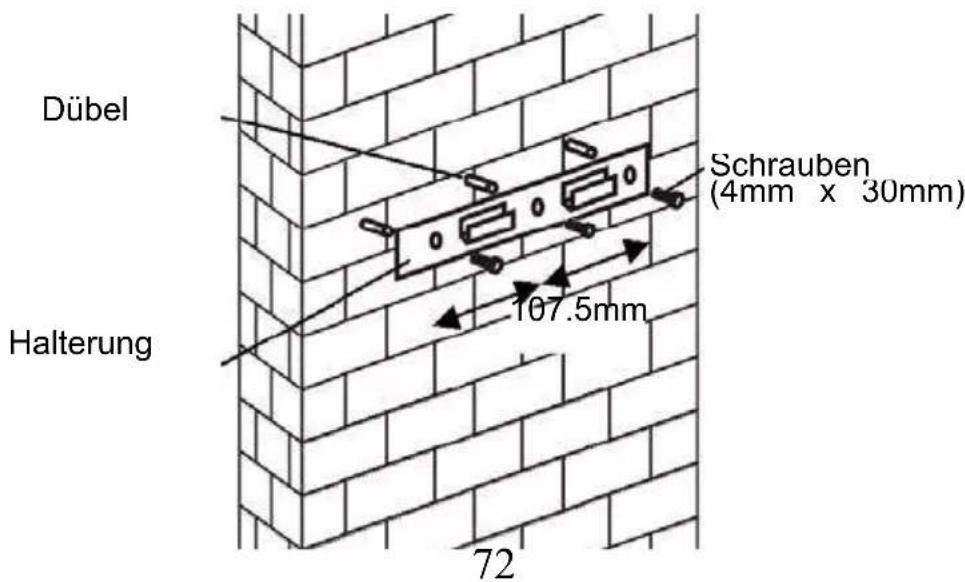

1. Bohren Sie 3 x 8 mm Löcher, um die Halterung zu fixieren. Schrauben und ziehen Sie die Halterung an der Wand mit den mitgelieferten Schrauben fest.

Für Schrägblende

- müssen vor dem Einbau 2x8mm zusätzliche Löcher & Befestigungsschrauben & Schraubstopfen bohren.

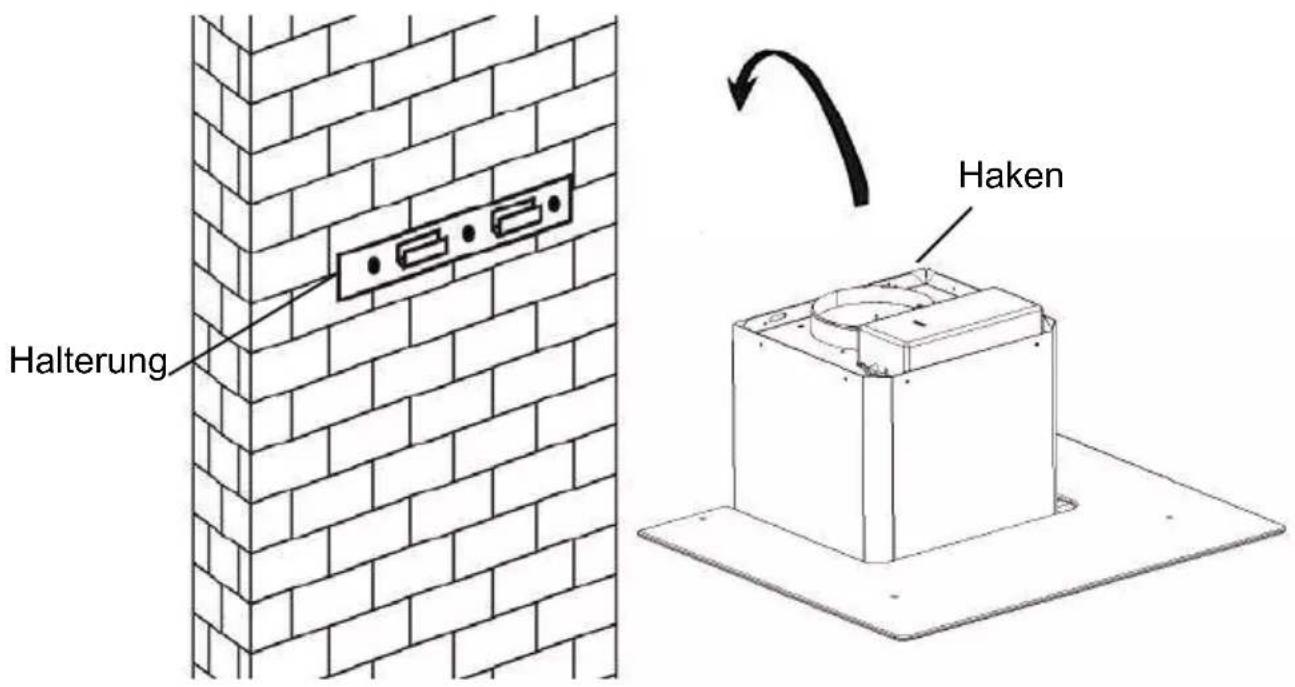

1. Fixieren Sie die Dunstabzugshaube an der Halterung.

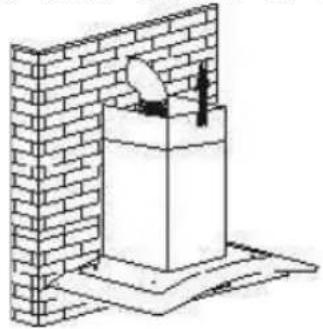

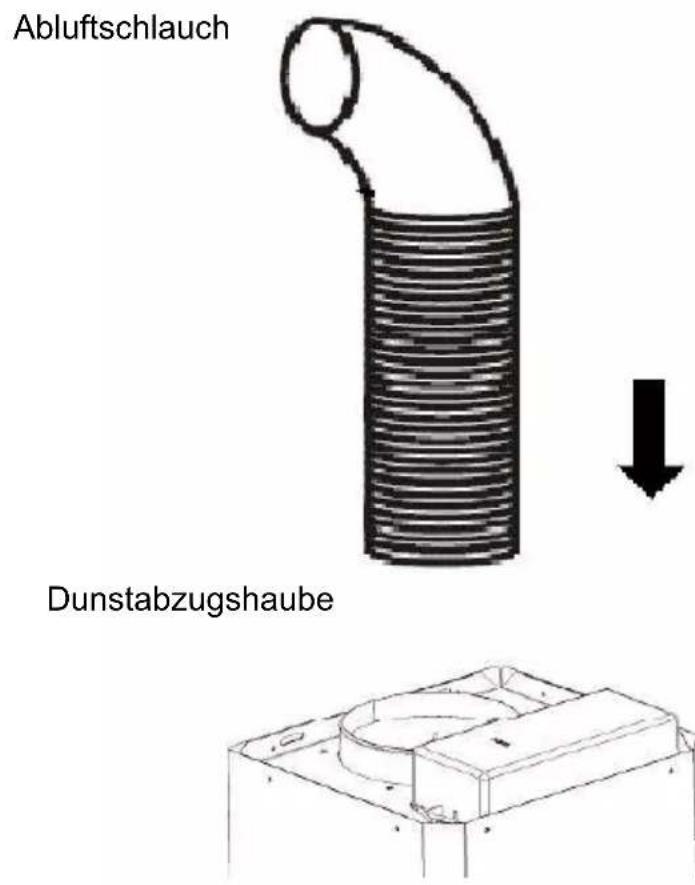

1. Befestigen Sie den Ein-Weg-Ventil um den Luftauslass der Dunstabzugshaube. Dann wie unten angezeigt den Abluftschlauch am Ein-Weg-Ventil der Haube befestigen.

6.

i. Das Glas in der entsprechenden Position auf der Oberseite der Dunstabzugshaube befestigen.

ii. Mit 4 Schrauben und Unterlegscheiben fixieren. Ziehen Sie die Schrauben nicht zu stark fest, damit das Glas nicht beschädigt wird.

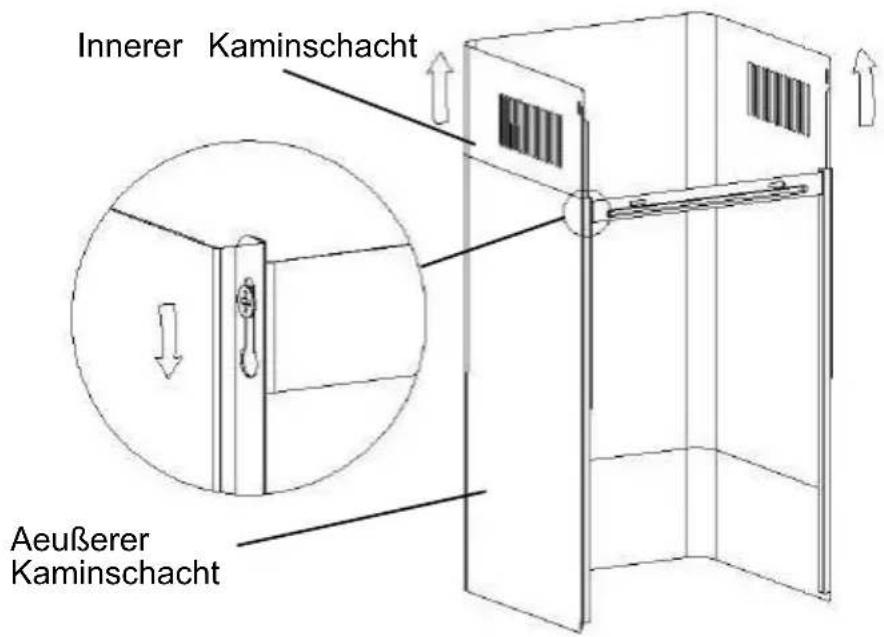

i. Verschieben Sie den inneren Kaminschacht über den äußeren Kaminschacht. Ziehen Sie den inneren Kaminschacht komplett heraus. Stellen Sie den Kamin in die entsprechende Höhe ein.

ii. Stellen Sie die richtige Höhe des Kaminschachtes ein. Wenn die richtige Höhe erreicht ist, hängen Sie die Befestigungsbohrungen wie in der unteren Abbildung gezeigt in die entsprechende Position.

8.

i. Bohren Sie 2 x 8 mm Löcher zur Befestigung der Platte II. Schrauben und ziehen Sie die Platte II mit 2 Schrauben an der Wand fest.

ii. Stellen Sie den Kaminschacht auf die Haube und fixieren Sie ihn mit 2 Schrauben.

Installation (Luftauslass innen)

Wenn Sie nicht über einen Ausgang nach außen verfügen, ist der Abluftschlauch nicht erforderlich. Die Installation ist ähnlich wie im vorigen Abschnitt.

Aktivkohlefilter können eingesetzt werden, um Gerüche aufzufangen. Um die Aktivkohlefilter zu installieren, sollten die Metallfettfilter zuerst gelöst werden. Drücken Sie die Verriegelung und ziehen Sie ihn nach unten.

Legen Sie den Aktivkohlefilter in das Gerät und drehen Sie ihn im Uhrzeigersinn. Wiederholen Sie das Gleiche auf der anderen Seite.

o Vergewissern Sie sich, dass der Filter sicher verriegelt ist. Sollte er losgelöst sein und nicht verriegelt, kann es gefährlich werden. o Wenn der Aktivkohlefilter eingesetzt wird, wird die Saugleistung gesenkt.

Beschreibung der Funktionen

AUFBAU 1

BEDIENUNG

Taste 1

Die Taste ist beleuchtet. Wenn Sie die Taste drücken, wird die Hintergrundbeleuchtung eingeschaltet und der Lüfter wird mit niedriger Geschwindigkeit eingeschaltet. Wenn Sie erneut drücken, wird der Lüfter ausgeschaltet.

Es wird für die Lüftung in der Küche verwendet. Es ist für das Sieden und das Kochen geeignet, welches nicht viel Dampf verursacht.

Taste 2

Die Taste ist beleuchtet. Wenn Sie die Taste drücken, wird die Hintergrundbeleuchtung eingeschaltet und der Lüfter wird mit mittlerer Geschwindigkeit eingeschaltet. Wenn Sie erneut drücken, wird der Lüfter ausgeschaltet.

Die Air-Flow-Geschwindigkeit ist die ideale Funktion für den Standard-Kochvorgang.

Taste 3

Die Taste ist beleuchtet. Wenn Sie die Taste drücken, wird die Hintergrundbeleuchtung eingeschaltet und der Lüfter wird mit hoher Geschwindigkeit eingeschaltet. Wenn Sie erneut drücken, wird der Lüfter ausgeschaltet.

Wenn eine hohe Dichte von Rauch oder Dampf erzeugt wird, dann drücken Sie die High-Speed-Taste für höchste effektive Belüftung.

HINWEIS: Wenn alle Tasten zur gleichen Zeit gedrückt werden, dann arbeitet das Gerät nur bei der höchsten Drehzahl.

Taste Beleuchtung

AUFBAU 2

BEDIENUNG

Aus-Taste 0

Sie dient zum Ausschalten der Lüfter.

Taste für die niedrigste Stufe

Sie wird für die Belüftung in der Küche verwendet. Sie eignet sich für das Sieden und Kochen, das nicht viel Dampf verursacht.

Taste für die mittlere Stufe

2

Die Luftstromgeschwindigkeit ist die ideale Funktion für den Standard-Kochvorgang.

Taste für die höchste Stufe

3

Wenn eine hohe Dichte von Rauch oder Dampf erzeugt wird, drücken Sie die High-Speed-Taste für die höchste effektive Belüftung.

HINWEIS: Wenn alle Tasten gleichzeitig gedrückt werden, arbeitet das Gerät nur mit der höchsten Drehzahl.

Taste für die Beleuchtung

AUFBAU 3

① Ein-/Aus-Taste

Sie dient zum Ein-/Ausschalten der Lüfter.

+ Speed-Plus-Taste

Für die Erhöhung der Lüftergeschwindigkeit.

- Geschwindigkeitsabnahme-Taste

Für die Verringerung der Gebläsegeschwindigkeit.

Licht-Taste

8 Digitaler Bildschirm

Lüfterdrehzahl-Anzeige: "1" für niedrige Geschwindigkeit, "2" für mittlere Geschwindigkeit, "3" für hohe Geschwindigkeit, "4" für Boosterfunktion.

Schnellzeit: Drücken Sie ⏻ & ⏻ 1 Sekunde lang, die Digitalanzeige blinkt und zählt 5 Minuten herunter. Nach 5 Minuten schalten sich Motor und Licht automatisch ab und ein Summton ertönt für 1 Sekunde.

Booster-Funktion

Diese Haube hat eine Boosterfunktion. Um den Booster zu aktivieren, drücken Sie die Geschwindigkeit 4, um die höchste Geschwindigkeit zu erreichen, während die Motorhaube in Betrieb ist. Die Geschwindigkeit wird für 5 Minuten erhöht, bevor sie wieder verlangsamt wird.

Wartung

Das Gerät ist vor jeder Reinigung vom Stromnetz zu trennen.

I. Regelmäßige Reinigung

Verwenden Sie ein weiches Tuch mit einer lauwarmen milden Seifenlauge oder einem Haushaltsreiniger. Verwenden Sie niemals Metall-Pads, chemische, abrasive Materialien oder harte Bürsten zum Reinigen des Geräts.

II. Monatliche Reinigung des Fettfilters

WICHTIG: Reinigen Sie den Filter jeden Monat, um das Risiko einer Brandgefahr zu verhindern.

Der Filter sammelt Fett, Rauch und Staub. So stellt der Filter die Effizienz der Dunstabzugshaube dar. Wenn Sie den Filter nicht reinigen, sammelt sich das Fett an (brennbares Material). Reinigen Sie ihn mit einem Haushaltsreiniger.

III. Jährliche Reinigung des Aktivkohlefilters

Dieser Filter wird einzeln in die Dunstabzugshaube eingesetzt. Es wird keine Luft nach außen abgeführt. Dieser Filter nimmt Gerüche auf und muss mindestens einmal pro Jahr ausgetauscht werden.

IV. Wechseln einer Glühbirne

Entfernen Sie die Schrauben vom Glas. Entnehmen Sie das Glas von der Haube. Entfernen Sie die Glühbirne, die ausgetauscht werden muss.

Trennen Sie die Lichtverkabelung und entfernen Sie die Lampenfassung und Verkabelung von der Haube. Wichtig: Es ist nicht möglich, die Glühbirnen einzeln zu ersetzen. Es wird notwendig sein, die Lampe, Lampenfassung und die Verkabelung als komplettes Teil zu erhalten. (LED-Licht: G4, MAX 1,5 W)

Ersetzen Sie die Glühbirnen, Lampenfassungen und Verkabelung in der

gleichen Weise wie die Originalen. Dann schließen Sie die Lichtverdrahtung wieder an.

Setzen Sie das Glas auf die Haube und ziehen Sie die Schrauben zu. Achten Sie darauf, dass die Schrauben nicht zu fest angezogen werden.

FEHLERBEHEBUNG

Fehler	Ursache	Lösung
Licht an aber Ventilator funktioniert nicht	Der Lüfterflügel klemmt	Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal reparieren.
	Der Motor ist beschädigt
Sowohl Licht und Lüfter funktionieren nicht	Halogen Glühbirne brennt	Ersetzen Sie die Glühbirne mit den richtigen Anschlußwerten.
	Netzkabel locker	Schließen Sie es an die Stromversorgung wieder an.
Starke Vibration des Gerätes	Der Lüfterflügel ist beschädigt.	Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal
	Der Lüftermotor ist nicht fest fixiert.	Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal
	Das Gerät ist nicht richtig der Halterung befestigt	Nehmen Sie das Gerät ab und prüfen Sie ob es in de richtigen Position befestigt ist
Saugleistung nicht gut	Zu großer Abstand zwischen dem Gerät und der Arbeitsplatte	Stellen Sie den Abstand auf 65-75 cm

KUNDENDIENST

Wenn Sie den Fehler nicht selbst feststellen bzw. beheben können: Gerät vom Stromnetz trennen. Die Seriennummer und Modellnummer des Gerätes notieren und den Kundendienst anrufen.

SERIENNUMMER. Wo finde ich diese?

Es ist wichtig, dass Sie dem Kundendienst die 16-stellige Seriennummer mitteilen (16-stelliger Code, der mit der Zahl 3 anfängt). Die Seriennummer können Sie aus dem Garantiezertifikat oder vom Typenschild des Gerätes (befindet sich am Gerät) entnehmen.

UMWELTSCHUTZ

Elektroschrott sollte nicht mit dem Hausmüll entsorgt werden. Bitte recyceln Sie, soweit es möglich ist. Erkundigen Sie sich bei Ihrer Gemeinde oder Ihrem Händler bezüglich der Wiederverwertung.

Dieses Gerät ist gemäß EU-Richtlinie 2012/19/EU gekennzeichnet. Durch fachgerechte Entsorgung dieses Produkts helfen Sie, potenzielle negative Folgen für die Umwelt und die menschliche Gesundheit zu verhindern, die sonst durch unsachgemäße Abfallbehandlung dieses Produkts verursacht werden könnten. Das Symbol auf dem Produkt zeigt an, dass dieses Produkt nicht in den Hausmüll gehört. Es soll zu einem geeigneten Sammelpunkt für die Wiederverwertung elektrischer und elektronischer Geräte gebracht werden. Die Entsorgung muss gemäß den örtlichen Umweltregelungen für Abfallbeseitigung erfolgen. Für detaillierte Informationen über Behandlung, Rückgewinnung und Wiederverwertung dieses Produkts kontaktieren Sie bitte Ihre örtliche Stadtverwaltung, Ihre Müllabfuhr oder Ihren Verkäufer.
