GEBRUIKSAANWIJZING KVCM30 JVC

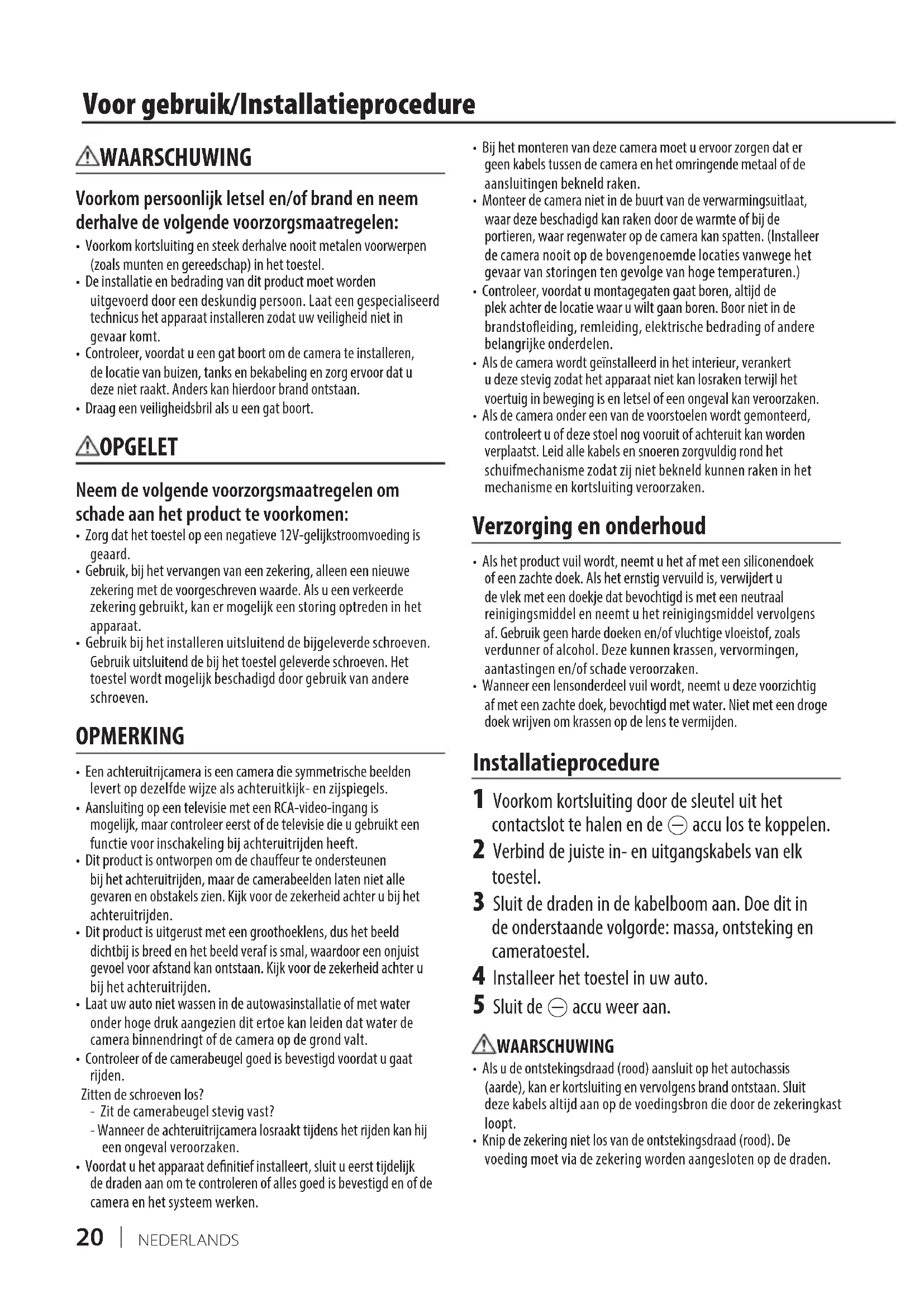

Voorkom persoonlijk letsel en/of brand en neem derhalve de volgende voorzorgsmaatregelen:

• Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals Munten en gereedschap) in het toestel.
• De installmentie en bedrading van dit product要去 worden uitgevoerd door een deskundig persoon. Laat een gespecialiseerd technicus het apparaat installeren zDat uw veiligheid Niet in gevaar komt.
• Controleer, voordat u een gat boort om de camera te installereren, de locatie van buizen, tanks en bekabeling en zorg ervoor dat u deze Niet raakt. Anders kan hierdoor brand ontstaan.
• Draag een veiligheidsbril als u een gat boort.

OPGELET

Neem de volgende voorzorgsmaatregelen om schade aan het product te voorkomen:

Zorg dat het toestel op een negatieve 12V-gelifkstroomvoeding is geaard.
- Gebruik, bij het verrangen van een zekering, alleen een neue zekering met de voorgeschreven waarde. Als u een verkeerde zekering gebruikt, kan er möglichk een storing optreden in het apparaat.
- Gebruik bij het installereren uitsluitend de bijgeleverde schroeven. Gebruik uitsluitend de bij het toestel geleverde schroeven. Het toestel worden möglich beschadigd door gebruik van andere schroeven.

OPMERKING

• Eenchyteruijrcamera is een camera die symmetrische beelden levert opdezelfde wijze als achteruitkijk- en zijspiegels.
• Aansluiting op een televise met een RCA-video-ingang is möglichk, maar controllerer eerst of de televise die u gebruikt een functie voor inschakeling bijchyteruirijden heeft.
• Dit product is ontworpen om de chauffeur te ondersteunen bij hetchyteruirijden, maar de camerabeeldenlaten Niet alle gevaren en obstakels zien. Kijk voor de zekerheid awhile hetchyteruirijden.
• Dit product is uitergerust met een groothoeklens, dus het beeld dicht bij is breed en het beeld veraf is smal, waardoor een onjuist gevoel voor afstand kan ontstaan. Kijk voor de zekerheidchyter u bij het achteruitrijden.
• Laat uw auto Niet wassen in de autowasinstallatie of met water onder hoge druk aangezien dit ertoe kan leiden dat water de camera binnendringt of de camera op de grond valt.
• Controller of de camerabeugel goed is bevestigd voordat u gaat rijden.

Zitten de schroeven los?

Zit de camerabeugel stevig vast?
- Wanner dechteruitrijcamera losraaktijdens het rijden kan hij een onceval veroorzaken.
- Voordat u het apparaat definitief installeert, sluit u eerst tjdelijk de draden aan om te controleren of alles goed is bevestigd en of de camera en het system werken.

• Bij het monteren van deze camera要去 u ervoor zorgen dat er geen kabelsCUSsten de camera en het omringende metaal of de aansluitingenbekneldraken.
• Monteer de camera Niet in de buurt van de verwarmingsuitlaat, waar deze beschadigd kan raken door de warmte of bij de portieren, waar regenwater op de camera kan spatten. (Installeer de camera nooit op de bovengenoemde locaties vanwege het gevaar van storingen ten gevolge van hove temperaturen.)
• Controller, voordat u montagegaten gaat boren,.altijd de plekchter de locatie waar u wilt gaan boren.Boor Niet in de brandstofleiding, remleiding,elektrische bedrading of andere belangrijke onderdelen.
• Als de camera worden geinstalleerd in het interieur, verankert u deze stevig zodate het apparaat Niet kan losraken verwijl het voertuig in beweging is en letsel of een onceval kan voorzaken.
• Als de camera onder een van de voorstoelen worden gemonteerd, contrôleert u of deze stoel nog vooruit ofchteruit kan worden verplaatst. Leid alle kabels en snoeren zorgvuldig rond het schuifmechanisme zodate zich Nietbekneld hunnen raken in het mechanisme en kortsluitingveroorzaken.

Verzorging en onderhoud

• Als het product vuil worden, neemt u het af met een siliconendoek of een zachte doeck. Als het ernstig verruild is, verwijdert u de vlek met een doekjde dat bevochtigd is met een neutraal reinigingsmiddel en neemt u het reinigingsmiddel verwolgens af. Gebruik geen harde doeken en/of vluchtige vloeistof, zoals verdunner of alcohol. Deze kuren krassen, verrormingen, aantastingen en/of schade verooorzaken.
• Wanner een lensonderdeel vuil worden, neemt u deze voorzichtig af met een zachte doeck, bevochtigd met water. Niet met een droge doeck wrijven om krassen op de lens te vermijden.

Installatieprocedure

1 Voorkom kortsluiting door de sleutel uit het contactslot te halen en de accu los te koppelen.
2 Verbind de juiste in- en uitgangskabels van elk toestel.
3 Sluit de draden in de kabelboom aan. Doe dit in de onderstaande volgorde: massa, ontsteking en cameratoestel.
4 Installee het toestel in uw auto.
5 Sluit de accu wee aan.

WAARSCHUWING

• Als u de ontstekingsdraad (rood) aansluit op het autochassis (aarde), kan er kortsluiting en verrolgens brand ontstaan. Sluit deze kabels alkijd aan op de voedingsbron die door de zekeringkast loopt.
• Knip de zekering Niet los van de ontstekingsdraad (rood). De voeding moet via de zekering worden aangesloten op de draden.

OPGELET

• Als het contactslot van uw auto geen ACC-stand heeft, sluit u de ontstekingsdraad aan op een voedingsbron die met de contactsleutel kan worden in- en uitgeschakeld. Als u de ontstekingsdraad aansluit op een voedingsbron met een constante spanningsbron, Zoals bij accukabels, raakt de accu möglichk uitgeput.
• Als de zekering is doorgebrand, controleert u eerst of de kabels elkaar Niet raken en zo een kortsluiting veroorzaken en verrangt u cervolgens de oude zekering door een neue metdezelfde stroomsterkte.
• Isoleer nicht-aangesloten kabels met isolatieband of ander geschickt materiaal. Voorkom kortsluiting door de kapjes op de uiteinden van de nicht-aangesloten kabels of aansluitingen Niet te verwijderen.
• Controller na het installereren van het toestel of de remlichten, richtingaanwijzers, ruitenwissers enz. van de auto juist functioneren.
• Installer de camera zodanig dat het zich door de achterruit Niet worden belemmerd.
• Installer de camera zodenig dat deze Niet aan de zichkant van de auto uitsteekt.
• Installeeer de camera Niet als het regent of mistig is.
• Als de luchtvochtigheid hoog is, droogt u het oppervlak af waarop de camera要去 worden bevestigd, voordat u tot installmente overgaat.
  Vocht op het bevestigingsoppervlak vermindert de kleefkracht, waardoor de camera kan losschieten.
• Bevestig de camerabeugel Niet op onderdelen van de carrosserie die zich behandeld met fluorkoolstofhars of op glas.
• Dit kan tot gevolg hebben dat de achteruitrijcamera er af valt.
  Giet geen water over de camera.
• Stel de camera Niet bloat aan regen.
• Ga niet onnodig ruw om met de camera.
• Maak de camera grondig schoon bij gebruik van tape om het apparaat vast te zetten.
• Raadpleeg de instructiehandleiding voor nadere details over het aansluiten van andere camera's en voer verrolgens de aansluiting op correcte wijze UIT.
• Bevestig de draden met kabelklemmen of kleefband. Bescherm de bedrading door er kleefband omheen te wikkelen opplaatsen waar de bedrading metalen onderdelen raakt.
• Leid alle draden zodanig dat zij geen bewegende delen, zoals de versnellingspook, handrem of stoelrails, können raken en zet ze vast.
  Leid de draden Niet langs plekken die heet worden, zoals onder de verwarmingsuitlaat. Als de isolatie van de bedrading smelt of beschadigd raakt, bestaat er het gevaar dat de bedrading kortsluiting maakt gegen het chassis.
  Zorg er bij het verrangen van de zekering voor dat u alleen gezekeringen gebruikt met de waarde die staat aangegeven op de gezekeringhouser.

• U kunt de hoeveelheid ruis tot een minimum beperken door de kabel voor de televisieantenne, de kabel voor de radioantenne en de RCA-kabel zo ver möglichk uit elkaar teplaatsen.

• Leg de snoeren dusdanig aan dat gebieden met hoge temperaturen worden vermeden. Gebruik ribbelbuizen voor bedrading in de motorruimte. Wanner een draad contact maakt met een heet gedeelte van de auto, kan de mantel smelten en kortsluiting veroorzaken, wat kan leiden tot een brand of gevaar van elektrische schokken.

Accessoires

Camera [met camerabeugel] .........1

Zekering.....1

Doorvoerrubber.1 Klemschroef camerabeugel.1

Aanbevolen inbouwpositie

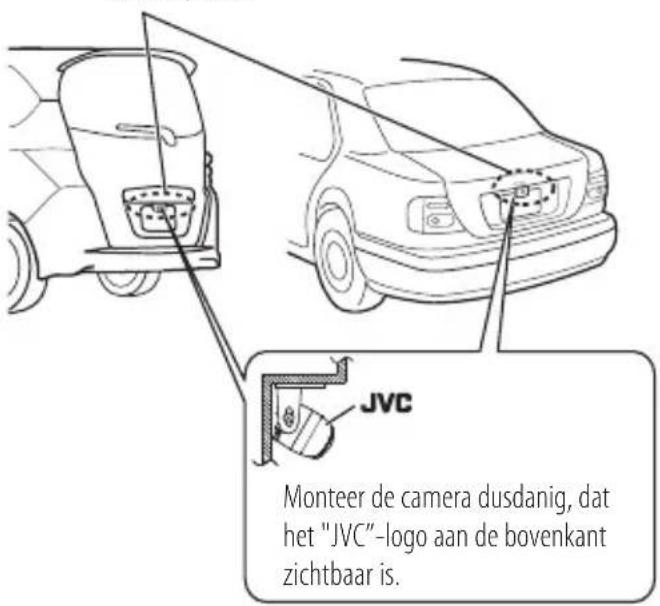

Voorbeelden van een correcte camera-installatie aan dechterkant van het voertuig

Inbouwpositie

De camera inbouwen/de camerahoek afstellen

1 Bepaal de inbouwpositie van de camera.
2 Maak de inbouwpositie van de camera schoon.

Met behulp van een in de handel verkrijgbaar
reinigingsmiddel verwijdert u vuil, vocht en olie van het
oppervlak waarop de camerabeugel moet worden bevestigd.

3 Draai de bevestigingschroeven van de camerabeugel los.

Met behulp van een normale kruiskopschroevendraier draait u de twee bevestigingschroeven los.

Voer stappen 4 en 5 alleen uit wanner ze nodig zich.

4 Indienoodzakelijk,maakt u de camerabeugel los van de camera en past u de vom aan het oppervlak aan waarop de beugel moet worden gemonteerd.

Pas de vom van de camerabeugel aan, zodat hij afgesteld is op de inbouwpositie van de camera.

5 Monteer de camera op de camerabeugel.

Monteer de camera dusdanig, dat het "JVC"-logo aan de bovenkant zichtaar is.

6 Zet de camera tijdelijk vast met tape o.i.d.

Zet de camera tijdelijk vast met plakband o.i.d.

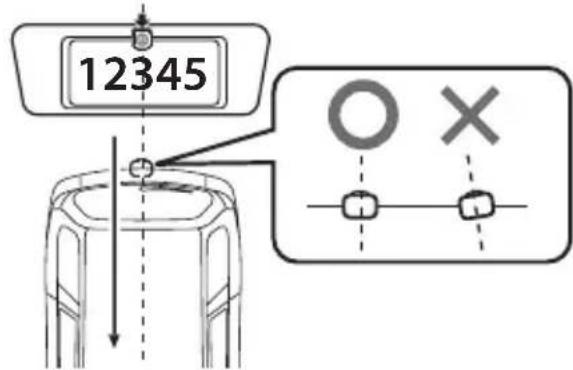

Installer de camera in het midden van het voertuig en zonder de kentekenplaat te bedekken. En installer hem ookrecht in de rijrichting vooruit/achteruit van het voertuig. Voorkom dat de camera in de andere richtingen van de auto enz. worden gebogen.

7 Voer alleoodzakelijk aansluitingenuit.

8 Geef het videobeeld van de camera weer.

Voordat u de camera gaat bekijken, trekt u de handrem aan en blokkeert u de wielen, zodat de auto Niet kan bewegen. Anders kan er een onverwacht ongeluk gebeuren. Voor het weergeven van het camerabeeld raadpleegt u de gebruiksaanwijzing van uw videomonitor.

Zet de transmissiehendel in de R-stand (achteruit) om het beeld aan de achterkant van de auto te lately weergeven.

Technische gegevens

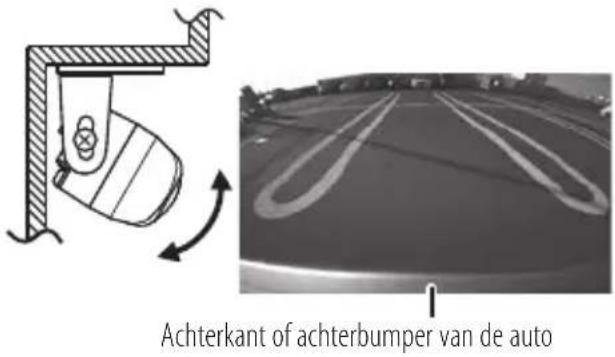

9 De camerahoek afstellen

Tijdens het afstellen van de camerahoek moet u voorzichtig bijn om het camerasnoer Niet uit te rekken.

Stel de hoek zodanig af dat achechterzijde van de auto of de bumper zichtaar is aan de onderkant van de monitor.

10 Na het afstellen van de camerahoek draait u de bevestigingsschroeven stevig vast.

Controleer de bevestigingschroeven periodiek. Als ze loszitten, draait u ze stevig vast.

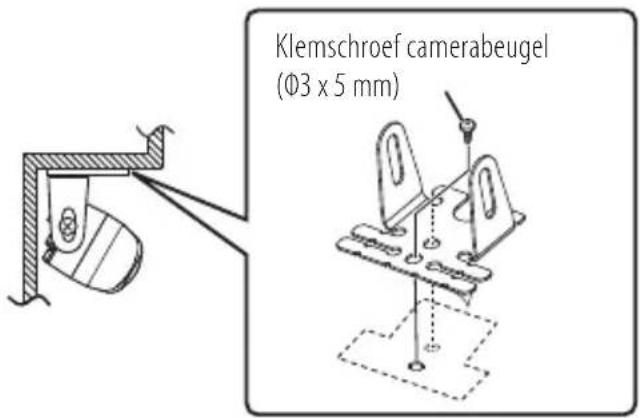

11 Zet de camera stevig vast op+zijn plaats.

Verwijder de papieren beschemstrook van de dubbelzijdig klevende tape op de camerabeugel en bevestig hem. Na bevestiging drukt u de camerabeugel met uw vingers aan zodate een goede heching is gegardeerd.

Raak het lijmoppervlak Niet met uw handen aan en trek de bevestigde tape Niet los en bevestig deze wee, odomat hierdoor de hechtkracht worden verminderd en de camerabeugel los kan raken. Indienoodzakelijk,bevestigt u de beugel op de carroserie met behulp van de klemschroef voor de camerabeugel.

De camerabeugel heeft twee gaten voor de schroef. Kies een ervan voor de positie van de bevestiging.

Camera-eenheid

Uitvoervideo

:Gespiegeld groothoekbeeld (voor awhilebeitield)

Sensor: 1 / 4^ -kleuren-CMOS-sensor

Aantal pixels: Ongev. 380.000 pixels

Lens

: groothoek, brandpuntsafstand f = 1,12mm F-waarde 2,2

Geichtshoeken

: Horizontaal: Ongev. 129^
: Vertical: Ongev. 104°

Video-uitgang: 1,0 Vp-p/75Ω

Verlichtingsbereik: Ongev. 0,9 tot 100.000 lux

Max. stroomverbruik: 60 mA

• Gespiegeld beeld houdt in dat het videobeeld links en rechts omdraait, net zoals het beeld dat gezien worden in eenchteruitkijk- of een zijspiegel.
• Technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

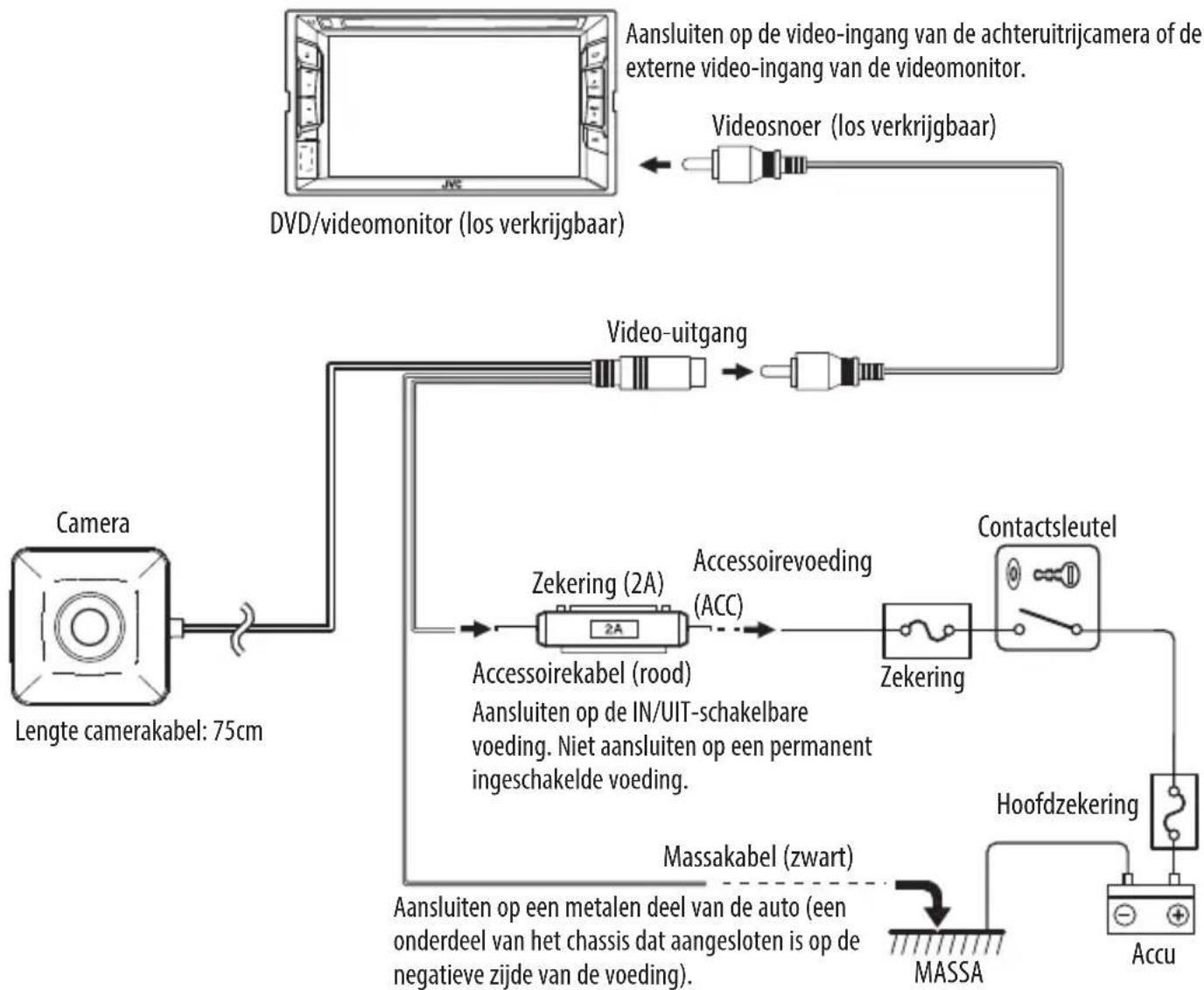

Basisansluitingen

OPGELET

• Wonneer het contactslot van uw auto geen ACC-stand kent, takt u de draad af die van spanning worden voorzien wonneer het contactslot in de stand ON staat en sluit u deze aan op de accessoirevoedingsdraad.
• Voordat u verdergaat, contrôleert u of de contactseutel nicht in het contactslot is gestoken en koppelt u de massakabel () los bij de accu om kortsluitingen te vermijden.

Informatie over het weggooien van gebruikte elektrische en elektronische apparatuuren batterijen (voor landen die gescheden vuilverwerkingssystemen gebruiken)

Producten en batterijen met dit symbol (doorkruiste vuilnisbak) können nicht als gewoon huisvuil worden weggegoid. Oude elektrische en elektronische apparaten en batterijen要去en worden gerecycled door een hiervoor geschikte faciliteit. Raadpleeg de lokale betreffende instantie voor details aangaande een geschikte recycle-faciliteit in uw buurt. Het juist recyclen en weggooien van vuil helpt bronnen te besparen en verminder een schadelijke invloed op uw gezondheid en het milieu.

Opmerking: De "Pb"-markering onder het symbol voor batterijen geeft aan dat de batterij loed bevat.

AVVERTENZA

Conformiteitsverklaring met betrekking tot EMC-richtlijn 2014/30/EU

Conformiteitsverklaring met betrekking tot de RoHS-richtlijn van de Europese Unie (2011/65/EU)

Fabrikant:

JVC KENWOOD Corporation

3-12 Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

EU-vertegenwoordiger:

JVC Technical Services Europe GmbH

Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Germany
