KVCM30 - Câmara de ré JVC - Manual de utilização gratuito

Tipo de produto	Câmera de ré
Marca	JVC
Modelo	KVCM30
Sensor	CMOS colorido 1/4"
Número de pixels	Aprox. 380.000 pixels
Lente	Grande angular, f = 1,12 mm, F 2,2
Faixa de iluminação	Aprox. 0,9 a 100.000 lux
Sistema de íris	Eletrônico
Sistema de varredura	Entrelaçado
Saída de vídeo	Imagem invertida grande angular (RCA)
Dimensões (L × A × P)	23,4 × 23,4 × 23,9 mm
Peso (sem cabo)	Aproximadamente 21 g
Tensão de operação	14,4 V (9,0 V - 16,0 V)
Consumo elétrico máx.	60 mA
Acessórios fornecidos	Câmera com suporte, fusível, arruela, parafuso de aperto
Manutenção e limpeza	Pano macio ou silicone, detergente neutro; evitar álcool e solvente. Não lavar com jato de alta pressão.
Segurança de instalação	Instalação por um técnico especializado; verificar ausência de obstáculos; fixar firmemente.
Precauções de uso	Não expor à chuva; não montar perto das saídas de aquecimento; verificar regularmente a fixação.
Informações gerais	Em conformidade com as diretivas EMC 2014/30/UE e RoHS 2011/65/UE. Fabricante: JVC KENWOOD Corporation.

Perguntas frequentes - KVCM30 JVC

Como instalar a câmera KVCM30?

A instalação deve ser realizada por um técnico especializado. Siga o procedimento: desconecte a bateria, faça as conexões, fixe a câmera no centro do veículo, ajuste o ângulo para que a traseira do veículo apareça na parte inferior da tela, depois aperte os parafusos. Certifique-se de que a câmera está firmemente fixada.

Posso usar esta câmera na chuva?

Não é recomendado expor a câmera à chuva ou umidade. Não lave seu carro em um lava-rápido automático ou com jato de alta pressão, pois a água pode penetrar na câmera.

O que significa uma imagem invertida?

Uma imagem invertida é uma imagem de vídeo onde a esquerda e a direita estão trocadas, como em um espelho retrovisor. Isso permite que o motorista veja a visão traseira de forma natural.

Como limpar a câmera?

Use um pano macio ou pano de silicone. Se muito sujo, use um pano embebido em detergente neutro e depois seque. Nunca use álcool ou solvente.

Qual é a tensão de alimentação necessária?

A tensão de operação é 14,4 V (faixa de 9,0 V a 16,0 V). Certifique-se de conectá-la a uma alimentação negativa de 12 V CC.

Posso conectar a câmera a qualquer monitor?

A conexão é possível a uma TV com entrada de vídeo RCA, desde que seja projetada para detectar o engate da marcha ré.

A câmera é resistente à água?

Não, a câmera não foi projetada para ser imersa ou exposta a jatos de água. Não a molhe e instale-a em local protegido da chuva.

O que fazer se o fusível queimar?

Antes de substituir o fusível, verifique se os cabos não causaram curto-circuito. Substitua-o apenas por um fusível novo do mesmo valor.

Posso instalar a câmera eu mesmo?

É altamente recomendável chamar um técnico especializado para instalação e cabeamento, pois são necessárias habilidades específicas para evitar riscos de incêndio ou curto-circuito.

Como ajustar o ângulo da câmera?

Após exibir a imagem da câmera, ajuste o ângulo de modo que a traseira do veículo ou o para-choque apareça na parte inferior da tela. Não puxe o cabo durante o ajuste, depois aperte firmemente os parafusos de fixação.

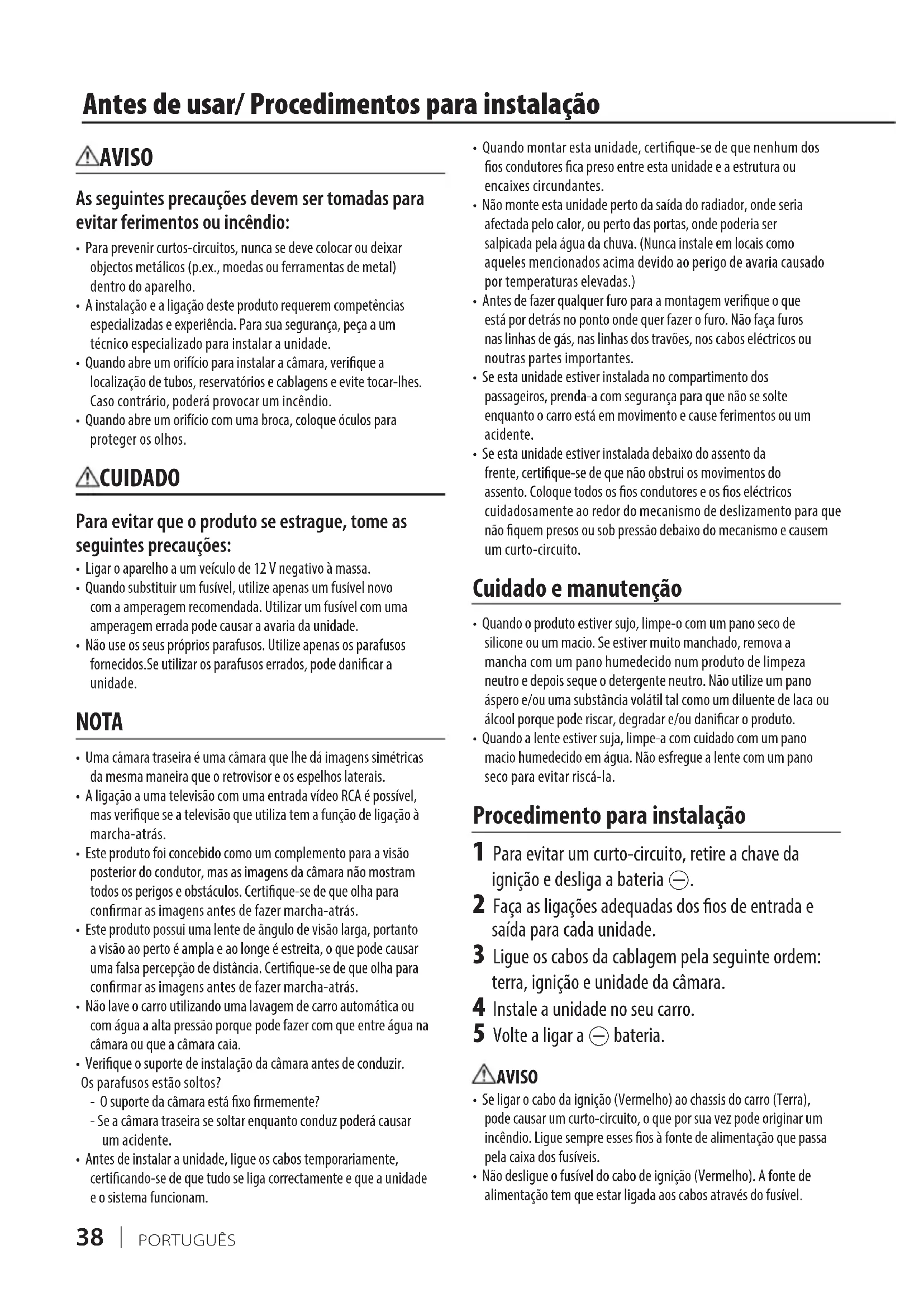

MANUAL DE UTILIZADOR KVCM30 JVC

As seguintes precauções devem ser tomadas para evitar ferimentos ou incêndios:

• Para prevenir curtos-circuitos, nunca se deve colocar ou deixar objetos metálicos (p. ex., moedas ou ferramentas de metal) dentro do aparelho.
• A instalação e a ligação deste produto requerem competências especializadas e experiência. Para sua segurança, peça a um técnico especializado para instalar a unidade.
• Quando abrir um orifício para instalar a câmera, verifique a localização de tubos, reservatórios e cabos e evite tocá-los. Caso contrário, poderá provocar um incêndio.
• Quando abrir um orifício com uma broca, coloque óculos para proteger os olhos.

CUIDADO

Para evitar que o produto se estrague, tome as seguintes precauções:

• Ligar o aparelho a um veículo de 12 V negativo à massa.
• Quando substituir um fusível, utilize apenas um fusível novo com a amperagem recomendada. Utilizar um fusível com uma amperagem errada pode causar a avaria da unidade.
• Não use os seus próprios parafusos. Utilize apenas os parafusos fornecidos. Se utilizar os parafusos errados, pode danificar a unidade.

NOTA

• Uma câmera traseira é uma câmera que lhe mostra imagens simétricas da mesma maneira que o retrovisor e os espelhos laterais.
• A ligação a uma televisão com uma entrada de vídeo RCA é possível, mas verifique se a televisão que utiliza tem a função de ligação à marcha-atrás.
• Este produto foi concebido como um complemento para a visão posterior do condutor, mas as imagens da câmera não eliminam os perigos e obstáculos. Certifique-se de que olha para confirmar as imagens antes de fazer marcha-atrás.
• Este produto possui uma lente de ângulo de visão larga, portanto a visão ao perto é ampla e ao longe é estreita, o que pode causar uma falsa percepção de distância. Certifique-se de que olha para confirmar as imagens antes de fazer marcha-atrás.
• Não lave o carro utilizando uma lavagem de carro automática ou com água a alta pressão, porque pode fazer com que entre água na câmera ou que a câmera caia.
• Verifique o suporte de instalação da câmera antes de conduzir. Os parafusos estão soltos?
• O suporte da câmera está fixo firmemente?
• Se a câmera traseira se soltar quando conduzir, poderá causar um acidente.
• Antes de instalar a unidade, ligue os cabos temporariamente, certificando-se de que tudo se liga corretamente e que a unidade e o sistema funcionam.
• Quando montar esta unidade, certifique-se de que nenhum dos fios condutores fica preso entre esta unidade e a estrutura ou encaixes circundantes.
• Não monte esta unidade perto da saída do radiador, onde seria afetada pelo calor, ou perto das portas, onde poderia ser salpicada pela água da chuva. (Nunca instale em locais como aqueles mencionados acima devido ao perigo de avaria causado por temperaturas elevadas.)
• Antes de fazer qualquer furo para a montagem, verifique o que está por detrás no ponto onde quer fazer o furo. Não faça furos nas linhas de gás, nas linhas dos travões, nos cabos elétricos ou noutras partes importantes.
• Se esta unidade estiver instalada no compartimento dos passageiros, prenda-a com segurança para que não se solte quando o carro está em movimento e cause ferimentos ou um acidente.
• Se esta unidade estiver instalada debaixo do assento da frente, certifique-se de que não obstrui os movimentos do assento. Coloque todos os fios condutores e os fios elétricos cuidadosamente ao redor do mecanismo de deslizamento para que não fiquem presos ou sob pressão debaixo do mecanismo e causem um curto-circuito.

Cuido e manutenção

• Quando o produto estiver sujo, limpe-o com um pano seco de silicone ou um pano macio. Se estiver muito manchado, remova a mancha com um pano humedecido num produto de limpeza neutro e depois seque o detergente neutro. Não utilize um pano áspero e/ou uma substância volátil tal como um diluente de laca ou álcool, pois pode riscar, degradar e/ou danificar o produto.
• Quando a lente estiver suja, limpe-a com cuidado com um pano macio humedecido em água. Não esfregue a lente com um pano seco para evitar riscá-la.

Procedimento para instalação

1 Para evitar um curto-circuito, retire a chave da ignição e desligue a bateria. 2 Faça as ligações adequadas dos fios de entrada e saída para cada unidade. 3 Ligue os cabos da cablagem pela mesma ordem: terra, ignição e unidade da câmara. 4 Instale a unidade no seu carro. 5 Volte a ligar a bateria.

AVISO

• Se ligar o cabo da ignição (Vermelho) ao chassis do carro (Terra), pode causar um curto-circuito, o que por sua vez pode originar um incêndio. Ligue sempre estes fios à fonte de alimentação que passa pela caixa dos fusíveis.
• Não desligue ou remova o fusível do cabo de ignição (Vermelho). A fonte de alimentação tem que estar ligada aos cabos através do fusível.

CUIDADO

• Se a ignição do seu carro não tiver uma posição ACC, ligue os cabos da ignição a uma fonte de alimentação que possa ser ligada e desligada com a chave de ignição. Se ligar o cabo da ignição a uma fonte de alimentação com um fornecimento constante de energia, como os cabos da bateria, a bateria pode ficar descarregada.
• Se o fusível fundir, primeiro certifique-se de que os cabos não estão em contacto de forma a causar um curto-circuito e, em seguida, substitua o fusível velho por um novo com a mesma amperagem.
• Isole os cabos não ligados com fita isolante ou outro material similar. Para evitar um curto-circuito, não tente remover as proteções das extremidades dos cabos que não estão ligados ou dos terminais.
• Depois de esta unidade ser instalada, verifique se os faróis, os travões, os piscas, os limpa-vidros, etc. do carro funcionam corretamente.
• Instale de maneira a que o campo de visão traseiro não fique obstruído.
• Instale de maneira a que a unidade não fique saliente da parte lateral do carro.
• Não realize a instalação com chuva ou nevoeiro.
• Quando a humidade estiver elevada, seque a superfície na qual a unidade será fixada antes de instalar.
• A humidade na superfície de fixação reduz a força da adesão, o que pode fazer com que a unidade se solte.
• Não fixe ou suporte a câmara em zonas da carroçaria que tenham sido tratadas com resina de fluorocarbono ou vidro.
• Pode resultar na queda da câmara traseira.
• Não aplique água à unidade.
• Não exponha a unidade à chuva.
• Não sujeite a câmara a choques desnecessários.
• Limpe profundamente onde utilizar fita para segurar a unidade.
• Consulte o Manual de Instruções para detalhes sobre como ligar as outras unidades e, em seguida, faça as ligações corretamente.
• Prenda os cabos com braçadeiras ou fita adesiva. Para proteger os cabos, enrole fita adesiva à volta deles quando estiverem encostados a partes metálicas.
• Desvie e segure todos os cabos para que não toquem em peças em movimento, como a alavanca de mudanças, o travão de mão e as calhas dos bancos.
• Não deixe que os cabos passem por locais que possam ficar quentes, como perto da saída do radiador. Se o isolamento dos cabos derreter ou romper, existe o perigo de o cabo provocar um curto-circuito na carroçaria.
• Ao substituir o fusível, certifique-se de que utiliza apenas um fusível com a amperagem recomendada para o conjunto portador.
• Para minimizar o ruído, coloque o cabo da antena da televisão, o cabo da antena do rádio e o cabo RCA o mais longe possível uns dos outros.
• Deite os fios elétricos evitando zonas de temperaturas elevadas. Utilize tubos ondulados para a cablagem no interior da sala de máquinas. Se um cabo entra em contacto com uma zona de temperatura elevada do motor, o revestimento pode derreter e provocar curto-circuito, podendo conduzir ao perigo de incêndio ou de choque elétrico.

Acessórios

Câmara [com suporte da câmara] .........1

Fusível.....1

Casquilho.1 Parafuso de fixação do suporte da câmara.1

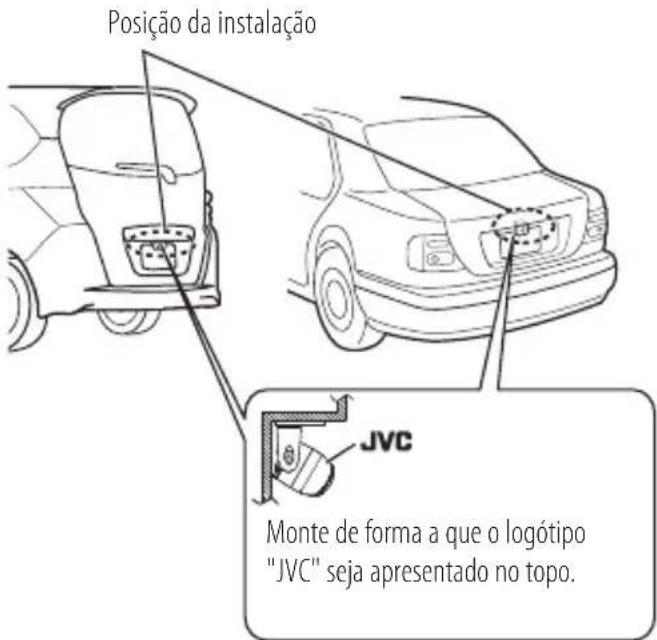

Posição de instalação recomendada

Exemplos de uma instalação correta da câmara na parte traseira do veículo

Instalar a câmara / Ajustar o seu ângulo

1 Escolha a posição de instalação da câmara. 2 Limpe a superfície de instalação da câmara.

Limpe com um produto de limpeza comercial disponível a sujidade, humidade e o óleo da superfície onde o suporte da câmara vai ser fixado.

3 Desaperte os parafusos de retenção do suporte da câmara.

Desaperte os parafusos restantes utilizando uma chave de fenda Phillips comercial disponível.

Realize os passos 4 e 5 apenas quando forem necessários.

4 Se necessário, separe o suporte da câmara da câmara e ajuste a forma de acordo com a superfície onde vai ser fixado.

Ajuste a forma do suporte da câmara para que encaixe na posição de instalação da câmara.

5 Monte a câmera no suporte da câmera.

Fixe a câmera temporariamente com fita adesiva, etc.

Fixe a câmera temporariamente utilizando um pedaço de fita adesiva, etc.

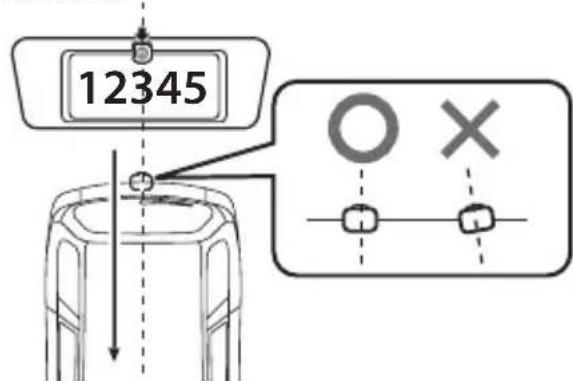

Instale a câmera no centro do veículo, de modo a não ocultar a matrícula. Tenha, também, o cuidado de a instalar apontada diretamente para a direção de marcha (para a frente/para trás) do veículo. Tome cuidado para não inclinar a câmera para outras direções do veículo, etc.

7 Conclua todas as ligações necessárias.

8 Apresente o vídeo da câmera.

Antes de visualizar a câmera, aplique o travão de mão e bloqueie as rodas para que o veículo não se desloque. Caso contrário, tal pode resultar num acidente inesperado. Para visualizar as imagens de vídeo captadas pela câmera, leia o manual de instruções do seu monitor de vídeo.

Altere a posição da alavanca de transmissões para a posição R (marcha-atrás) para visualizar a traseira do veículo.

Ao ajustar o ângulo da câmera, tenha cuidado para não esticar o cabo da câmera.

Ajuste o ângulo de modo a que a parte traseira do veículo ou o para-choques seja visível na parte inferior do monitor.

Parte traseira do veículo ou para-choques

10 Depois de ter ajustado o ângulo da câmera, aperte firmemente os parafusos de retenção.

Inspecione os parafusos de retenção periodicamente. Se estiverem soltos, aperte-os firmemente.

11 Fixe a câmera firmemente na posição.

Retire o papel de cobertura da fita adesiva de dupla face no suporte da câmera e fixe-a. Depois de ter fixado, prima o suporte da câmera com o seu dedo para garantir uma forte adesão.

Não toque na superfície da fita adesiva com os dedos, nem remova e volte a fixar uma fita adesiva que já foi fixada, pois isso degrada a força adesiva e pode fazer com que o suporte da câmera se descole. Se necessário, segure o suporte na carroçaria utilizando o parafuso de fixação do suporte da câmera.

O suporte da câmera dispõe de vários orifícios para o parafuso. Selecione um destes orifícios para definir a posição de fixação.

Parafuso de fixação do suporte da câmera (Φ 3 × 5 mm)

Especificações

Unidade da câmera

Saída de vídeo

: Imagem espelho do ângulo de visão larga (para visualização traseira)

Amplitude de iluminação: Aprox. 0,9 a 100.000 lux

Sistema de sincronização: Sincronização interna

Dimensões (LxAxD): 23,4 x 23,4 x 23,9 mm

Peso: Aprox. 21 g (sem cabo)

Geral

• A imagem espelho significa que a imagem do vídeo inverte a esquerda e a direita exatamente como a imagem vista no retrovisor ou no espelho lateral.
• As especificações podem ser alteradas sem prévia notificação.

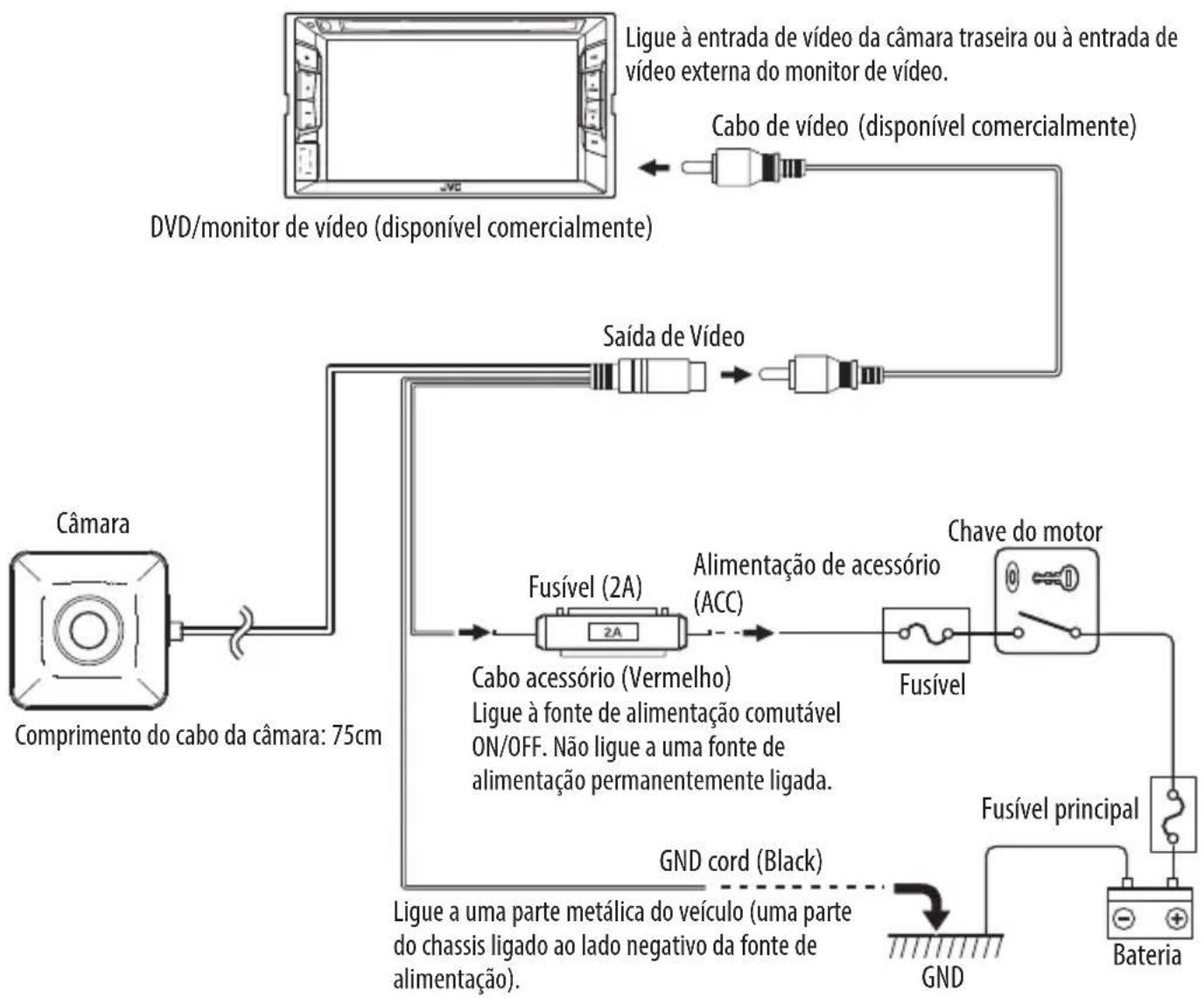

Ligações básicas

CUIDADO

• Se a chave do motor do seu veículo não tiver a posição ACC, divida o fio com corrente quando a chave do motor estiver na posição ON e ligue-o ao cabo da alimentação de acessório.
• Antes de proceder às ligações, certifique-se de que a chave do motor não está inserida e desligue o terminal (−) da bateria para fazer a correção de curto-circuito.

Informação sobre a eliminação de equipamentos elétricos e eletrônicos usados e de baterias (aplicável em países que tenham adotado sistemas de recolha diferenciada de resíduos)

Produtos e baterias com o símbolo (contentor de lixo com rodas barrado com uma cruz) não podem ser eliminados como lixo doméstico. As baterias e os equipamentos elétricos e eletrônicos usados devem ser reciclados em uma instalação capaz de manusear esses itens e seus

subprodutos residuais. Contacte a autoridade local para os detalhes sobre a localização da instalação de reciclagem mais próxima. A reciclagem e eliminação de lixo adequada ajudará a preservar os recursos naturais, ao mesmo tempo que prevenir efeitos prejudiciais à nossa saúde e meio ambiente.

Aviso: O sinal "Pb" abaixo do símbolo para baterias indica que a bateria contém chumbo.

Declaração de conformidade relativa à Diretiva EMC 2014/30/EU

Declaração de conformidade relativa à

Diretiva RoHS 2011/65/EU

Fabricante:

JVC KENWOOD Corporation

3-12 Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa,

221-0022, Japan

Representante da UE:

JVC Technical Services Europe GmbH
