GEBRUIKSAANWIJZING GA5040R01 MAKITA

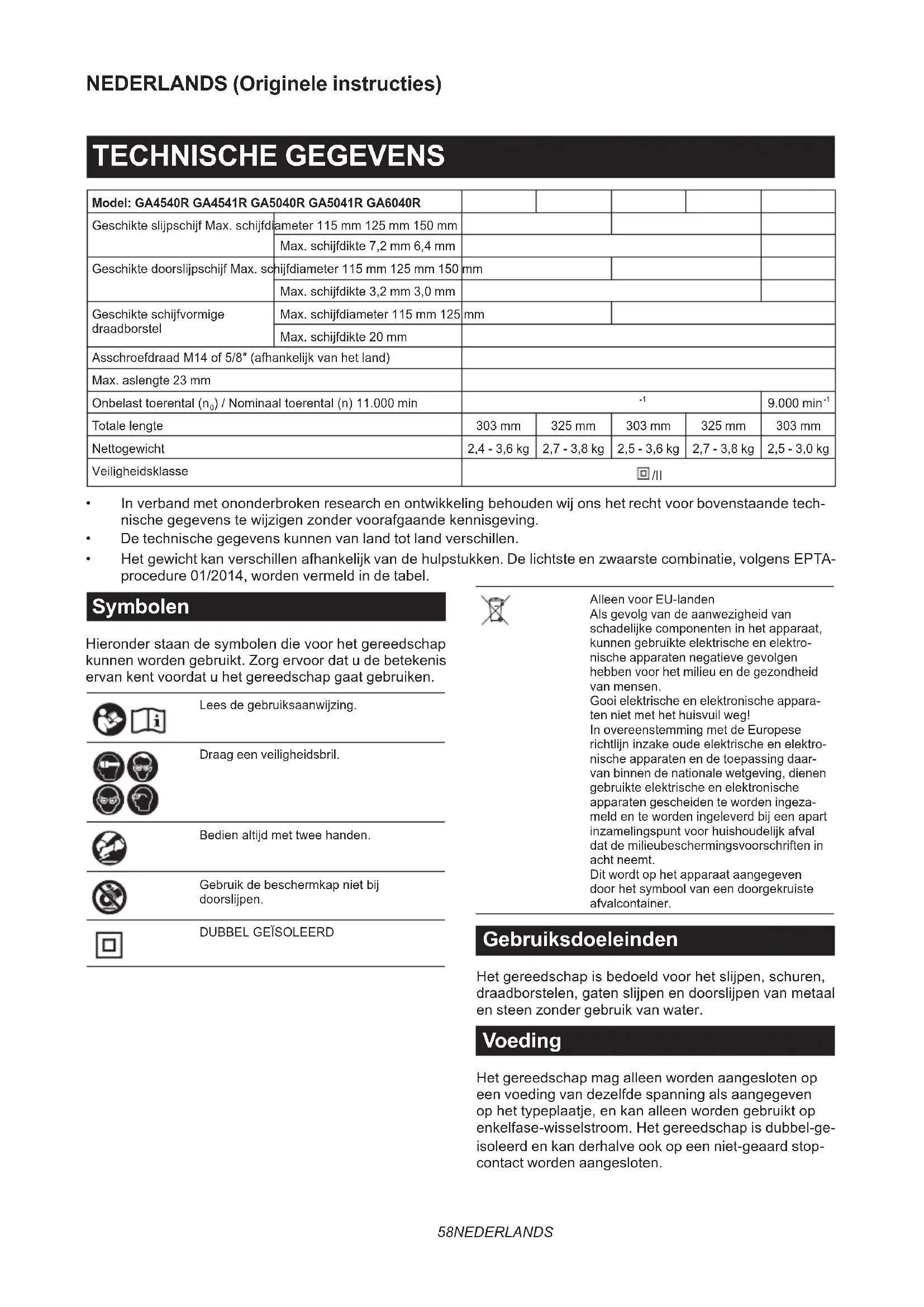

Model: GA4540R GA4541R GA5040R GA5041R GA6040R
Geschikte slijpschijf Max. schijfdiameter 115 mm 125 mm 150 mm
		Max. schijfdikte 7,2 mm 6,4 mm
Geschikte doorslijpschijf Max. schijfdiameter 115 mm 125 mm 150 mm
		Max. schijfdikte 3,2 mm 3,0 mm
Geschikte schijfvormige draadborstel	Max. schijfdiameter 115 mm 125 mm
	Max. schijfdikte 20 mm
Asschroefdraad M14 of 5/8" (afhankelijk van het land)
Max. aslengte 23 mm
Onbelast toerental (n0)/ Nominaal toerental (n) 11.000 min		-1				9.000 min-1
Totale lenghte		303 mm	325 mm	303 mm	325 mm	303 mm
Nettogewicht		2,4 - 3,6 kg	2,7 - 3,8 kg	2,5 - 3,6 kg	2,7 - 3,8 kg	2,5 - 3,0 kg
Veiligheidsklasse		#/II

In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigelen zonder voorafgaande kennisgeving.
- De technische gegevens können van land tot land verschillen.
- Het gewicht kan verschillen afhankelijk van de hulpstukken. De Lichtste en zwaarste combinatie, volgens EPTA-procedure 01/2014, worden vermeld in de tabel.

Symbolen

Hieronder staan de symbolen die voor het gereedschap hunnen worden gebruikt. Zorg ervoor dat u de betekenis ervan kent voordat u het gereedschap gaat gebruiken.

Lees de gebruiksaanwijzing.

Draag een veiligheidsbril.

Bedien altijd met twee handen.

Gebruik de beschermkap nicht bij doorslijpen.

DUBBEL GEISOLEERD

Alleen voor EU-landen

Als gevolg van de aanwezigheid van schadelijke componenten in het apparaat, kuren gebruekte elektrische en elektronische apparaten negatieve gevolgen hebben voor het milieu en de gezondheid van mensen.

Gooi elektrische en elektronische apparata
ten Niet met het huisvuil weg!
In overeenstemming met de Europese
richtlijn inzake oude elektrische en elektron
nische apparaten en de toepassing waar
van binnen de nationale wetgeving, dienen
gebruekte elektrische en elektronische
apparaten gescheden te worden ingezam
meld en te worden ingeleverd bij een apart
inzamelingspunt voor huishoudelijk afval
dat de milieubeschemingsvoorschriften in
acht neemt.
Dit worden op het apparaat aangegeven
door het symbol van een doorgekruiste
afvalcontainer.

Gebruiksdoelseinden

Het gereedschap is bedoeld voor het slijpen, schuren, draadborstelen, gaten slijpen en doorslijpen van metaal en steen zonder gebruik van water.

Voeding

Het gereedschap mag alleen worden aangesloten op een voeding vandezelfde spanning als aangegeven op het typeplaatje, en kan alleen worden gebruikt op enkelfase-wisselstroom. Het gereedschap is dubbel-geisoleerd en kan derhalve ook op een Niet-geaard stopcontact worden aangesloten.

Geluidsniveau

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens EN62841-2-3:

Model Geluidsdrukniveau	\( \left( {\mathrm{L}}_{\mathrm{{pA}}}\right) : \left( {\mathrm{{dB}}\left( \mathrm{A}\right) }\right) \)	Geluidsvermogenniveau \( \left( {\mathrm{L}}_{\mathrm{{WA}}}\right) : \left( {\mathrm{{dB}}\left( \mathrm{A}\right) }\right) \)	Onzekerheid (K): (dB (A))
GA4540R 89 97 3
GA4541R 87 95 3
GA5040R 89 97 3
GA5041R 87 95 3
GA6040R 90 98 3

OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/konnen worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.

OPMERKING: De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gezruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING: Draag gehoorbescherming.

WAARSCHUWING: De geluidsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de bloatstelling onder practijkomstandigheden (rekening houdend met allefasen van de bedrijfscylus, zoals de tijdsduur gedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).
WAARSCHUWING: Het slijpen van dunne metaalplaten of andere trillende constructies met een groot oppervlak, kan leiden tot een totale geluidsemissie die veel hoger is (tot 15 dB) dan de opgeveen geluidsemissiewaarden.

Plaats zware, flexibele geluidempende matten of iets soortgelijks op dergelijke werkstukken om te voorkomen dat zich geluid makeen.

Houd rekening met de verhoogde geluidsemissie bij zowel de risicobeordeling van bootstelling aan geluid als de keuze van afdoende gehoorbescherming.

Trilling

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN62841-2-3:

Gebruikstoepassing: slijpen van oppervlakken met normale zijhandgreep

Model Trillingsemissie (a	\( {}_{\mathrm{h}}{}^{\prime } \) AD): \( \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)	Onzekerheid (K): (m/s \( {}^{2} \) )
GA4540R 6,5 1,5
GA4541R 7,0 1,5
GA5040R 7,0 1,5
GA5041R 7,5 1,5
GA6040R 7,0 1,5

Gebruikstoepassing: slijpen van oppervlakken met trillingsdempende zijhandgreep

Model Trillingsemissie (a	\( {}_{\mathrm{h}}{}^{\prime } \) Ad \( ) : \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)	Onzekerheid (K): (m/s \( {}^{2} \) )
GA4540R 6,0 1,5
GA4541R 6,0 1,5
GA5040R 6,0 1,5
GA5041R 6,0 1,5
GA6040R 6,0 1,5

Gebruikstoepassing: schuren met schijf met normale zijhandgreep

Model Trillingsemissie (a	h' DS): \( \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)	Onzekerheid (K): (m/s \( {}^{2} \) )
GA4540R 2,5 m/s	\( {}^{2} \) of lager 1,5
GA4541R 2,5 m/s	\( {}^{2} \) of lager 1,5
GA5040R 2,5 m/s	\( {}^{2} \) of lager 1,5
GA5041R 2,5 m/s	\( {}^{2} \) of lager 1,5
GA6040R 2,5 m/s	\( {}^{2} \) of lager 1,5

Gebruikstoepassing: schuren met schijf met trillingsdempende zijhandgreep

Model Trillingsemissie (a	h" DS): \( \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)	Onzekerheid (K): (m/s \( {}^{2} \) )
GA4540R 2,5 m/s	\( {}^{2} \) of lager 1,5
GA4541R 2,5 m/s	\( {}^{2} \) of lager 1,5
GA5040R 2,5 m/s	\( {}^{2} \) of lager 1,5
GA5041R 2,5 m/s	\( {}^{2} \) of lager 1,5
GA6040R 2,5 m/s	\( {}^{2} \) of lager 1,5

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/kunnen worden gezruikt om dit gereedschap te vergelijkken met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beordeling vooraf van de blootstelling.

WAARSCHUWING: De trillingsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de bloatstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscylus, zoals de tijsduur gedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijsduur).
WAARSCHUWING: De opgegeven trillingsemissiewaarde geldt voor de voornaamste toepassingen van het elektrisch gereed-schap. Als het elektrisch gereedschap beschert voor andere toepassingen worden gebruikt, kan de trillingsemissiewaardeaarvoor anders zijn.

Verklaringen van conformiteit

Alleen voor Europese landen

De verklaringen van conformiteit zijn bijgevoegt in Bijlage A bij deze gebruiksaanwijzing.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING Lees alle verilgheidswaarschuwingen, instructies, afbeeldingen en technische gegevens die bij dit elektrisch gereedschap worden geleverd. Als nicht alle onderstaande instructies worden opgevolgd, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos).

Veiligheidswaarschuwingen voor een slijpmachine

Gemeenschappelijkke veiligheidswaarschuwingen voor slijp-, schuur-, draadborstel- endoordslijpwerkzaamheden:

1. Dit elektrisch gereedschap is bedoeld voor gebruik als slijp-, schuur-, draadborstel-, gat-slijp- of doorslijpgereedschap. Lees alle veiligheidswaarschuwingen, instructies, afbeeldenen en technische geevens die bij dit elektrisch gereedschap worden geleverd. Als u nalaat alle onderstaande instructies te volgen, kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.
2. Werkzaamheden zoals polijstenogensen nicht worden uitgevoerd met dit elektrisch gereedschap. Werkzaamheden waarvoord dit elektrisch gereedschap Niet is bedoeld kuren gevaarlijke situaties opleveren en tot persoonlijk letsel leiden.

3. Bouw dit elektrisch gereedschap Niet om zodate u het kurz gebruiken op een manier waar-voor het Niet specifiek is ontworpen en die nied wordt vermeld door de fabrikant van het gereedschap. Dergelijk ombouwen kan leiden tot verlies van controle over het gereedschap en ernstig persoonlijk letselveroorzaken.

4. Gebruik geen accessoires die nicht specifiek zich ontworpen en vermeld door de fabrikant van het gereedschap. Ook wonneer het accessoire kan worden aangebracht op uw elektrisch gereedschap, is een veilige werkung nicht gegarandeerd.

5. Het nominale toerental van het accessoire要去 minstens gewiek zijn aan het maximumtoerental vermeld op het elektrisch gereedschap. Accessoires die met een hoger toerental draaien dan hun nominaal toerental können stuk breken en in het rond vliegen.
6. De buitendiameter en de dikte van het accessoire moeten binnen het capaciteitsbereik van het elektrisch gereedschap vallen. Accessoires met verkeerde afmetingen können nicht afdoende worden afgeschermd of beheerst.
7. De afmetingen van het bevestigingspunt van het accessoire要去 overeenkomen met de afmetingen van de bevestigingshardware van het elektrisch gereedschap. Accessoires die Niet overeenkomen met de bevestigingshardware van het elektrisch gereedschap, zullen nicht gebalanceerd draaien en buitensporig/TRillen, en kuren leiden tot verlies van controle over het gereedschap.
8. Gebruik nooit een beschadigd accessoire. Inspector het accessoire vór ieder gebruik, bijvoorbeeld een slijpschijf op ontbrekende schilfers en barsten; een rugschijf op barsten, scheuren of buitensporige slijtage; en een draadborstel op losse of gebroken draden. Nadat het elektrisch gereedschap of accessoire is gezallen, inspecteert u het op schade of monteert u een onbeschadigd accessoire. Na inspectie en montage van een accessoire, zorgt u ervoor dat u en omstanders nicht in het rotatievlak van het accessoire staan, en LAST u het elektrisch gereedschap draaien op het maximale, onbelaste toerental gedurende een minuut. Beschadigde accessoires breken normala gesproken in stukken gedurende deze testduur.
9. Gebruik persoonlijke-beschemmingsmiddelen. Afhankelijk van de toepassing gebruikt u een spatschemm, een beschemende bril of een veiligheidsbril. Alaar gelang de toepassing draagt u een stofmasker, gehoorbeschemmers, handschoenen en een werkschort die in staat zichkleine stukjes slijpsel of werkstukfragmenten te weerstaan. De oogbescherming moet in staat zichrondvliegend afval te stoppen dat ontstaat bij de diverse toepasseningen. Het stofmasker of ademhalingsapparaat moet in staat zich deeltjes te filteren die ontstaat bij de betreffende toepassing. Langdurige blootstelling aan hard lawaai kan uw gehoor aantasten.

10. Houd omstanders op veilige afstand van het werkgebied. Ledereen die zich binnen het werkgebied begeeft,要去 persoonlijke-beschermingsmiddelen gebruiken. Fragmenten van het werkstuk of een uiteengevallen accessoire+kunnen rondvliegen en letsel veroorzaken buiten de onmiddelijk werkomgeving.

11. Houd elektrisch gereedschap uitsluitend vast aan het geïsoleerde oppervlak van de handgrepen wanneser u werkt opplaatsen waar het sijpaccesseire met verborgen bedrading of zich eigen snoer in aanraking kan komen. Wonneer het slijpaccesseire in aanraking komt met onder spanning staande draden, zullen de Niet-geïsoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.

12. Houd het snoer goed uit de buurt van het ronddraaiende accessoire. Als u de controle over het gereedschap verliest, kan het snoer worden doorgesneden of bekneld raken, en kan uw hand of arm gegen het ronddraaiende accessoire worden getrokken.
13. Leg het elektrisch gereedschap nooit neer voordat het accessoire volledig tot stilstand is gekomen. Het ronddraaiende accessoire kan de ondergrond pakken zodate u de controle over het elektrisch gereedschap verliest.
14. Laat het elektrisch gereedschap Niet draaien terwijl u het naast u draagt. Als het ronddraaiende accessoire u per ongeluk raakt, kan het verstrikt raken in uw kleding waardoor het accessoire in uw lichaam worden getrokken.
15. Maak de ventilatieopeningen van het elektrisch gereedschap regelmatig schoon. De ventilator van de motor zal het stof de behuizing in trekken, en een groe opeenhoping van metaalslijpsel kan leiden tot elektrisch gevaarlijke situatuies.
16. Gebruik het elektrisch gereedschap Niet in de buurt van brandbare materialen. Vonken kūnen deze materialen doeon ontvlammen.
17. Gebruik geen accessoires die met vloeistof moeten worden gekoeld. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrocutie of elektrische schokken.

Terugslag en aanverwante waarschuwingen:

Terugslag is een plotselinge reactie op een beknelde of vastgelopen draaiende schijf, rugschijf, borstel of enig ander accessoire. Beknellen of vastlopen veroorzaakt een snelle stilstand van het draaiende accessoire dat op+zijn beurt ertoe leidt dat het elektrisch gereedschap zich ongecontroleerd beweegt in de tegenovergestelde richting van de draairichting van het accessoire op het moment van vastlopen. Bijvoorbeeld, als een slijpschijf bekneld raakt of vastloopt in het werkstuk, kan de rand van de schijf die het beknellingspunt ingaat, zich invreten in het oppervlak van het materiaal waardoor de schijf eruit klimt of eruit slaat. De schijf kan�abi bij aan der gebruiker toe of weg springen, afhankelijk van de draairichting van de schijf op het beknellingspunt. Slijpschijven kunnen in dergelijk situatuies ook breken.

Terugslag is het gevolg van misbruik van het elektrisch gereedschap en/of onjuiste gebruiksprocedures of -omstandigheden, en kan worden voorkomen door goede voorzorgsmaatregelen te treffen, zoals hieronder vermeld.

1. Houd het elektrisch gereedschap stevig met beiden handen vast en houd uw armen en lichaam zodanig dat u in staat bent een terugslag op te vangen. Gebruik altijd de extra handgreep (indien aanwezig) voor een maxi-male controle over het gereedschap in geval van terugslag en de koppelreactiekrachten bij het starten. De gebruiker kan een terugslag of de koppelreactiekrachten opvangen indien de juiste voorzorgsmaatregelen worden getroffen.
2. Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan terugslaan over uw hand.
3. Plaats uw lichaam Niet in het gebied waar het elektrisch gereedschapaar toe gaat wanner een terugslag optreedt. Een terugslag zal het gereedschap bewegen in de tegenovergestelde richting van de draairichting van de schijf op het moment van beknellen.
4. Wees bijzonder voorzichtig bij het werkken met hoeken, scherpe randen, enz. Voorkom dat het accessoire springt of bekneld raakt. Hoeken, scherpe randen of springen veroorzaken vaak bekellen van het draaiende accessoire wat leidt tot terug-slag of verlies van controle over het gereedschap.
5. Bevestig geen kettingsschijf, gesegmenteerde diamantschijf met randopingen van meer dan 10mm of getand zaagblad. Dergelijkke bladen leiden vaak tot terugslag of verlies van controle over het gereedschap.

Veiligheidswaarschuwingen specifiek voor slijp- en doorslijpwerkzaamheden:

1. Gebruik uitsluitend schijven van het type dat wordt vermeld voor uw elektrisch gereedschap en de specifieke beschemkap voor te gebruiken schijf. Schijven waarvoort het elektrisch gereedschap Niet is ontworpen, hunnen Niet goed worden afgeschermd en zichn Niet veilig.
2. Het slijpopoppervlak van schijven met een verzonken middengat moet bij het aanbrengen lager liggen dan het vlak van de beschermrand. Bij een onjuist aangebrachte schijf die boven het vlak van de beschermrand uitsteekt is geen goede bescherming möglichk.
3. De beschemkap moet stevig worden vastgezetaan het elektrisch gereedschap en in de maximaal beschemende stand worden gezet zodate het kleinst mogelijkdeel van de schijf isblootgesteld in de richting van de gebruiker.De beschemkap dient om de gebruiker te beschemen gegen aanraking met de schijf, stukjes die waarvan af breken en vonden die brande-. vaar voor kleding opleveren.
4. Schijven mogen uitsluitend worden gebruikt voor de aanbevolen toepassingen. Bijvoorbeeld: u mag Niet slijpen met de zichkant van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor slijpen met de rand. Krachten op het zichoppervlak hunnen deze schijven doeben streken.

5. Gebruik alkijd onbeschadigde schijfflenzen van de juiste afmetingen en vorm voor de te gebruiken schijf. Een goede schijfflens ondersteunt de schijf en verkleint daarmee de kans op het breken van de schijf. Flenzen voor doorslijpschijven können verschillen van flenzen voor slijpschijven.

6. Gebruik geen deels afgesleten schijven van grotere elektrische gereedschappen. Schijven die zich en bedoeld voor grotere elektrische gereedschappen zichniet geschikt voor de hogere sleheid van eenkleiner elektrisch gereedschap en kunnen in stukken breken.

7. Bij gebruik van een multifunctionele schijf, gebruikt u altijd de juiste beschemkap voor de gebruekte toepassing. Als u Niet de juiste beschemkap gebruikt, worden u möglichk Niet voldoende goed beschermd waardoor ernstig letsel kan ontstaan.

Aanvullende veiligheidswaarschuwingen specifiek voor doorslijpwerkzaamheden:

1. Laat de doorslijpschijf Niet vastlopen en oefen geen buitensporige druk erop uit. Probeer Niet een buitensporig diepe snede te slijpen. Een te grote kracht op de schijf verhoegt de belasting en de kans dat de schijf in de snede verdraait of vastloopt, waardoor terugslag kan optreden of de schijf kan breken.
2. Plaats uw lichaam Niet in een lijn achechter de ronddraaiende schijf. Wanneer de schijf, op het aangrijppunt in het werkstuk, zich van uw lichaam af beweegt,+kennen door de mogelijkke terugslag de ronddraaiende schijf en het elektrisch gereed-schap in uwrichting worden geworpen.
3. Wanner de schijf vastloopt of u het slijpen onderbreekt, schakelt u het elektrisch gereed-schap uit en houdt u dit stil totdat de schijf volledig tot stilstand is gekomen. Probeer nooit de doorslijpschijf uit de snede te halen terwijl de schijf nog draait omdat hierdoor een terugslag kan optreden. Onderzoek waarom de schijf is vastgelopen en tref afdoende maatregelen om de oorzaak ervan op te heffen.
4. Begin nicht met doorslijpen verwijl de schijf al in het werkstuk steekt. Wacht totdat de schijf op volle toeren draait en breng daarna de schijf voorzichtig terug in de snede. Wanner het elektrisch gereedschap opnieuw worden gestart verwijl de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan.
5. Ondersteun platen en große werkstukken om de kans op het beknellen van de schijf en terugslag te minimisieren. Grote werkstukken neigen door te zakken onder hun eigengewicht. U要去h werkstuk ondersteunen vlakbij de snijlijn en vlakbij de rand van het werkstuk aan beiden kanten van de schijf.
6. Wees extra voorzichtig bij het makeen van een invalidslijsnede in bestaande wanden of op andereplaats waarvan u de onderkant nicht kunt zien. De uitstekende schijf kan gas- of waterleidingen, elektrische bedrading of voorwerpen die terugslag veroorzaken raken.

7. Probeer Niet een gebogen snede te maken. Een te grote kracht op de schijf verhoegt de belasting en de kans dat de schijf in de snede verdraait of vastloopt, waardoor terugslag kan optreten of de schijf kan breken met möglichk ernstig letsel tot gevolg.

8. Voordat u een gesegmenteerde diamantschijf gebruikt, controleert u dat de diamantschijf randoppeningen van 10mm of minder:tussen de segmenten heeft, met alleen een negatieve hellingshoek.

Veiligheidswaarschuwingen specifiek voor schuurwerkzaamheden:

1. Gebruik een schuurpapierschijf van de juiste afmeting. Volg de aanbevelingen van de fabrikant bij uw keuze van het schuurpapier. Te groot schuurpapier dat te ver uitsteekt over de rand van het schuurblok levert snijgevaar op en kan beknels of scheuren van de schijf of terug-slag verroorzaken.

Veiligheidswaarschuwingen specifiek voor draadborstelwerkzaamheden:

1. Wees erop bedacht dat ook tijdens normala gebruik borsteldraden door de borstel worden rondgeslingerd. Oefen Niet te veel kracht uit op de borsteldraden door een te hoge belasting van de borstel. De borsteldraden konnen met gemak door dunne kleding en/of de huid dringen.
2. Als het gebruik van een beschemkap worden aanbevolen voor draadborstelen, zorgt u ervoor dat de draadschijf of draadborstel Niet in aanraking komt met de beschemkap. De draadschijf of draadborstel kan in diameter toenemen als gevolg van de werkbelasting en centrifugale krachten.

Aanvullende veiligheidswaarschuwingen:

1. Bij gebruik van een slijpschijf met een verzonden middengat, mag u uitsluitend met glasvezel versterkte schijven gebruiken.
2. GEBRUIK NOOIT een stenen komschijf op\ deze slijpmachine. Deze slijpmachine is nicht\ ontworpen voor dit type schijven en het gebruik\ ervan kan leiden tot ernstig persoonlijk letsel.
3. Let erop dat u de as, de flens (met name de montagekant) en de borgmoer nicht beschadigt. Als deutsche onderdelen beschadigd raken, kan de schijf breken.
4. Zorg ervoor dat de schijf Niet in aanraking is met het werkstuk voordat u het gereedschap hebt ingeschakeld.
5. Laat gereedschap eenijdje draaien voordat u het op het werkstuk gaat gebruiken. Controleer op trillingen of schommelingen die op onjuiste montage of een slecht uitgebalanceerd schijf hunnen wijzen.
6. Gebruik de aangegeven Kant van de schijf om mee te slijpen.
7. Laat het gereedschap Niet ingeschakeld lig-gen. Schakel het gereedschap alleen in wanneer u het vasthoudt.
8. Raak het werkstuk Niet onmiddelijk na bewerking aan. Het kan bijzonder heet+zijn en brandwonden op uw huid veroorzaken.
9. Raak accessoires Niet onmiddelijk na bewerking aan. Deze{kunnen bijzonder heet zich en brandwonden op uw huid veroorzaken.

10. Houd u aan de instructies van de fabrikant voor het juist aanbrengen en gebruiken van de schijven. Behandel de schijven voorzichtig en berg deze met zorg op.

11. Gebruik geen afzonderlijke verloopbussen of adapters om slijpschijven met een groot asgat aan dit gereedschap aan te passen.

12. Gebruik uitsluitend flenzen die geschikt zich voor dit gereedschap.
13. Voor gereedschap waarop schijven met een geschroefd asgat dieren aangebrachte te worden,要去 uervoort zorgen dat de schroefdraad in de schijf lang genoeg is zodate de as helemaal erin gaat.
14. Zorg ervoor dat het werkstuk goed ondersteund is.
15. Houd er rekening mee dat de schijf nog eenijdje blijft draaien nadat het gereedschap isuitgeschakeld.
16. Indien de werkplaats uiterst warm en vochtig is, of erg verontreinigd is met geleidend stof, gebruikt u een kortsluitstroomonderbreker (30mA) om de veiligheid van de gebruiker te verzekeren.
17. Gebruik het gereedschap Niet op materialen die asbest bevatten.
18. Wanner u een doorslijpschijf gebruikt, dient u.altijd te werken met de stofbeschemkap indien dit door deplaatselijke regelgeving worden vereist.
19. Schijven bedoeld voor doorslijpen mogen Niet aan zijwaartse druk worden blootgesteld.
20. Draag geen stoffen werkhandschoenenijdens gebruik van dit gereedschap. Vezels van stoffen handschoenen können binnendringen in het gereedschap waardoor het gereedschap defect kan raken.
21. Verzeker u er voor aanvang van de werkzaamheden van dat er geen voorwerpen, zoals elektriciteits-, gas- en waterleidingen, verborgen zitten in het werkstuk. Anders kan dit een elektrische schok, een leukstroom of een gaslekveroorzaken.
22. Als een tussenschijf is bevestigd op de schijf, mag u deze Niet verwijderen. De diameter van de tussenschijf要去 groter� dan de borgmoer, buitenflens en binnenflens.
23. Alvorens een slijpschijf aan te brengen, contrôleert u.altijd of de tussenschijf geen abnormaliteiten vertoont, zoals ontbrekende schilfers en barsten.
24. Draai de borgmoer goed vast. Als de schijf te vast worden gedraaid, kan deze breken, en onvoloende vastdraaien kan leiden tot wiebelen.

BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veriligeidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUK of het Niet naleven van de veriligeidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BESCHRIJVING VAN DE FUNCTIONS

ALET OP: Controller altijd of het gereedschap is uitgeschakeld en de stekker ervan uit het stopcontact is verwijderd alvorens de functies op het gereedschap te controleren of af te stellen.

Indicatielampje

Fig.1: 1. Indicatielampje

Het indicatielampje brandt groen wanner de stekker van het gereedschap in het stopcontact zit.

Als het indicatielampje nicht brandt, kan het netsnoer de regelaar stuk�.

Als het indicatielampje brandt, maar het gereedschap Niet start ondanks dat het gereedschap ingeschakeld is, kuren de koolborstels versleten zijn, of kan de regelaar, de motor of de aan-uitschakelaar kapot+zijn.

Asvergrendeling

WAARSCHUWING: Bedien de asvergrendeling nooit verwil de as draait. Dit kan ernstig letsel of beschadiging van het gereedschap verooorzaken.

Druk de asvergrendeling in om te voorkomen dat de as meedraait wonneer u accessoires aanbrengt of verwijdert.

Fig.2: 1. Asvergrendeling

Werking van de schakelaar

ALET OP: Controller altijd, voordat u de stekker van het gereedschap in het stopcontact steekt, of de schuifschakelaar op de juiste manier schakelt en terugkeert maar de uit-stand, wanner op de achterkant van de schuifschakelaar worden gedrukt.
ALET OP: De schakelaar kan worden vergrendeld in de aan-stand ten behoeve van het gebruikersgemak bij langdurig gebruik. Wees extra voorzichtig wanner u de schakelaar in de aan-stand vergrendelt en houd het gereedschap.altijd stevig vast.

Om het gereedschap te starten, drukt u de achechterkant van de schuifschakelaar omlaag en schuift u die verwolgens maar de stand "I" (aan).

Om het gereedschap continu te latent werken, drukt u de voorkant van de schuifschakelaar omlaag omdez te vergrendelen.

Fig.3: 1. Schuifschakelaar

Om het gereedschap te stoppen, drukt u de achechterkant van de schuifschakelaar omlaag zodate terugkeert maar de stand "O" (uit).

▶ Fig.4: 1. Schuifschakelaar

Beveiling against onopzettelijk herstarten

Wanner de stekker van het gereedschap in het stopcontact worden gestoken werwijl de schakelaar in de aan-stand staat, start het gereedschap Niet.

Op dat moment knippert het indicatielampje rood waarmee worden aangegeven dat de beveiligingsfunctie gegen onopzettelijk herstarten werkt.

Om het gereedschap te starten, schakelt u de schakelaar uit en wee in.

Zachte-startfunctie

De zachte-startfunctie voorkomt abrupt schoksgewijs inschaken.

Mechanische rem

Alleen voor de modellen GA4541R / GA5041R

De mechanische rem worden ingeschakeld nadat het gereedschap isuitgeschakeld.

De rem werkt nicht wanneer de elektrische voed ingdung wordt onderbroken verwijl de schakelaar is ingeschakeld.

MONTAGE

ALETOP: Zorg alkijd dat het gereedschap isuitgeschakeld en dat+zijn stekker uit het stopcontact is verwijderd alvorens enig werk aan het gereedschap uit te voeren.

De zichhandgreep (handvat) monteren

ALET OP: Controller alsoor voor gebruik of de zijhandgreep stevig vastzit.

Draai de zichhandgreep vast op het gereedschap in een van de standen aangegeven in de afbeelding.

Fig.5

De beschermkap aanbrengen en verwijderen (voor schijf met een verzonken middengat, lamellenschijf, flexischijf, schijfvormige draadborstel, doorslijpschijf, diamantschijf)

WAARSCHUWING: Bij gebruik van een schijf met een verzonken middengat, lamellenschijf, flexischijf of schijfvormige draadborstel moet de beschemkap zodanig op het gereedschap worden gemonteerd dat de gesloten zichde van de kap algijd maar de gebruiker is gekeerd.
WAARSCHUWING: Wanner u een doorslijpschijf of diamantschijf gebruikt, moet u altijd een beschemkap gebruiken die speciaal ontworpen is voor gebruik met doorslijpschijven.

Voor gereedschap met een beschemkap met een borgschoef

Monteer de beschemkap met de uitsteeksels aan de beschemkapbandrecht gegenoverde inkepingen in hetlagerhuis.Draaiervolgens de beschemkapnaar een dusdanige hoek dat deze de gebruiker beschermt tijdens de werkzaamheden.Draai de schroef vooral stevig vast.

Om de beschermkap te verwijdenen, volgt u de procedure voor het aanbrengen in de omgekeerde volgorde.

Fig.6: 1. Beschermkap 2. Lagerhuis 3. Schroef

Voor gereedschap met een beschemkap met een klemhendel

Draai de schroef los en trek daarna de hendel in de richting van de pijl. Monteer de beschemkap met deuitsteeksels aan de beschemkapbandrecht tegenover de inkepingen in het lagerhuis. Draai verrolgens de beschemkapaar een dusdanige hoek dat deze de gebruiker beschermtijdens de werkzaamheden.

Fig.7: 1. Beschermkap 2. Lagerhuis 3. Schroef 4. Hendel

Trek de hendel in de richting van de pijl. Zet daarna de beschemkap vast door de schroef aan te draaien. Draai de schroef vooral stevig vast. De instelhoek van de beschemkap is instelbaar met de hendel.

Fig.8: 1. Schroef 2. Hendel

Om de beschemkap te verwijderen, volgt u de procedure voor het aanbrengen in de omgekeerde volgorde.

Opklikhulpstuk voor de beschemkap van een slijpschijf

Optioneel accessoire

OPMERKING: Bij doorslijpwerkzaaamheden kan een opklikhulpstuk voor de beschemkap van een slijpschijf worden gebruikt met de beschemkap (voor een slijpschijf).

Niet verkrijgbaar is sommige landen.

Fig.9

Een schijf met een verzonken middengat of een lamellenschijf aanbrengen en verwijderen

Optioneel accessoire

WAARSCHUWING: Bij gebruik van een schijf met een verzonken middengat of een lamellenschijf, moet de beschermkap zodenig op het gereedschap worden aangebracht dat de gesloten zichde van de kap alsijd maar de gebruiker is gekeerd.

WAARSCHUWING: Zorg ervoor dat de pasrand van de binnenflens perfect past in de binnendiameter van de schijf met een verzonden middengat of lamellenschijf. Als u de binnenflens met de verkeerde zichkant aanbrengt,+kennen gevaar- lijke trillingen het gevolg+zijn.

Breng de binnenflens aan op de as.

Zorg ervoor dat het ingedeukte deel van de binnenflens wordt aangebracht op het rechte deel onderaan de as. Pas de schijf met een verzonken middengat of lamellenschijf op de binnenflens en draai de borgmoer op de as vast.

Fig.10: 1. Borgmoer 2. Schijf met een verzonken middengat 3. Binnenflens 4. Pasrand

Om de borgmoer vast te draaien, drukt u de asver-grendeling stevig in zodat de as Niet kan draaien, en gebruikt u cervolgens de borgmoersleutel om de borgmoer stevig rechtsom vast te draaien.

Fig.11: 1. Borgmoersleutel 2. Asvergrendeling

Om de schijf te verwijderen, volgt u de procedure in omgekeerde volgorde.

Een flexischijf aanbrengen of verwijderen

Optioneel accessoire

WAARSCHUWING: Gebruik aktijd de bijgeleverde beschemkap wanneer een flexischijf op het gereedschap is aangebracht. De schijf kan tijdens het gebruik kapotslaan en de beschemkap helpt om persoonlijk letsel te voorkomen.

Fig.12: 1. Borgmoer 2. Flexischijf 3. Rugschijf 4. Binnenflens

Houd u aan de instructies voor een schijf met een verzonken middengat, maar gebruik tevens een rugschijf onder de schijf.

Een schuurpapierschijf aanbrengen of verwijderen

Optioneel accessory

Fig.13: 1. Borgmoer voor schuren
2. Schuurpapierschijf 3. Rubber rugschijf

1. Bevestig de rubber rugschijf op de as.
2. Breng de schijf aan op de rubber rugschijf en draai de borgmoer voor schuren op de as.
3. Vergrendel de as met de asvergrendeling en draai de borgmoer voor schuren stevig rechtsom vast met behulp van de borgmoersleutel.

Om de schijf te verwijderen, volgt u de procedure in omgekeerde volgorde.

OPMERKING: Gebruik schuuraccessoires die worden beschreiben in deze gebruiksaanwijzing. Dezemoten afzonderlijk worden aangeschaft.

Superflens

Optioneel accessory

De Superflens is een special accessoire voor een model dat NIET is uitgerust met een remfunctie. Modellen voorzien van de letter F zijn standardaard uitgerust met een superflens. Hierbij is slechts 1/3 van de kracht nodig voor het losmaken van de borgmoer, vergeleken met het conventionele type.

De Ezynut aanbrengen en verwijdersen

Optioneel accessoire

Alleen voor gereedschappen met M14-asschoefdraad.

ALET OP: De Ezynut kan nicht worden gebruikt tezamen met de Superflens. Deze flenzen zich zo dik dat de volledige schroefdraad Niet meer past op de as.

Bevestig de binnenflens, de slijpschijf en de Ezynut zodanig op de as dat het Makita-logo op de Ezynut maar buiten wijst.

Fig.14: 1. Ezynut 2. Slijpschijf 3. Binnenflens 4. As

Druk de asvergrendeling stevig in en draai de Ezynut vast door de slijpschijf zover möglichk rechtsom te draaien.

Fig.15: 1. Asvergrendeling

Draai de buitenste ring van de Ezynut linksom om hem los te draaien.

OPMERKING: De Ezynut kan met de hand worden losgedraaid wonneer de pijl voor de uitsparing staat. Anders is een borgmoersleutel vereist om de moer los te draaien. Steek een pen van de sleutel in een gat en draai de Ezynut linksom.

Fig.16: 1. Pijl 2. Uitsparing
Fig.17

Een doorslijpschijf of diamantschijf aanbrengen

Optioneel accessoire

WAARSCHUWING: Wanner u een doorslijpschijf of diamantschijf gebruikt, moet u altijd een beschemkap gebruiken die special ontworpen is voor gebruik met doorslijpschijven.
WAARSCHUWING: Gebruik NOOIT een doorslijpschijf om zijdelings mee te slijpen.

▶ Fig.18: 1. Borgmoer 2. Doorslijschijf of diamant-schijf 3. Binnenflens 4. Beschermkap voor doorslijschijf of diamantenschijf

Volg voor het aanbrengen de instructies voor een schijf met een verzonken middengat.

De montagerichting van de borgmoer en binnenflens verschilt afhankelijk van het type en de dikte van de schijf.

Ziede volgende afbeeldingen.

Een doorslijpschijf aanbrengen:

▶ Fig.19: 1. Borgmoer 2. Doorslijpschijf (dunner dan 4 mm (5 / 32^ ) ) 3. Doorslijpschijf (4 mm (5 / 32^ ) of dikker) 4. Binnenflens

Een diamantschijf aanbrengen:

Fig.20: 1. Borgmoer 2. Diamantschijf (dunner dan 4 mm (5 / 32^ ) ) 3. Diamantschijf 4mm (5 / 32^ ) of dikker) 4. Binnenflens

Een komvormige draadborstel aanbrengen

Optioneel accessoire

ALET OP: Gebruik de draadborstel nicht wann- neer deutsche beschadigd is of onbalans heeft. Het gebruik van een beschadigde draadborstel verhoogt de kans op verwonding door aanraking van afgebrozen borsteldraden.

Leg het gereedschap ondersteboven zodat de as goed toegankelijk is.

Verwijder alle accessoires vanaf de as. Draai de komvormige draadborstel op de as en draai hem vast met behulp van de bijgeleverde sleutel.

Fig.21: 1. Komvormige draadborstel

Een schijfvormige draadborstel aanbrengen

Optioneel accessoire

ALET OP: Gebruik de schijfvormige draadborstel Niet wonneer deze beschadigd is of onbalans heeft. Het gebruik van een beschadigde schijfvormige draadborstel verhoegt de kans op verwonding door aanraking van afgebrozen borsteldraden.
ALETOP: Gebruik bij de schijfvormige draadborstel ALTIJD de beschemkap, waar bij de buitendiameter van de schijfvormige draadborstel binnenin de beschemkap moet vallen. De schijf kanijdens het gebruik kapotslaan en de beschemkap helpt om persoonlijk letsel te voorkomen.

Leg het gereedschap ondersteboven zodate de as goed toegankelijk is.

Verwijder alle accessoires vanaf de as. Draai de schijf-vormige draadborstel op de as en zet.Deze vast met de bijgeleverde sleutel.

Fig.22: 1. Schijfvormige draadborstel

De gatenzaag aanbrengen

Optioneel accessoire

Leg het gereedschap ondersteboven zodate de as goed toegankelijk is.

Verwijder alle accessoires vanaf de as. Draai de gatenzaag op de as en zet hem daarna vast met behulp van de bijgeleverde sleutel.

Fig.23:1.Gatenzaag

De stofbeschemkap voor slijpen aanbrengen

Alleen voor de modellen GA4540R / GA4541R / GA5040R / GA5041R

Optioneel accessoire

Met optionele accessoires kunt u dit gereedschap gebruiken voor het schuren van betonnen oppervlakken.

ALET OP: De stofbeschemkap voor diamant-komschijven is uitsluitend bedoeld voor het schuren van betonnen oppervlakken met een diamant-komschijf. Gebruik deze beschemkap Niet met enig ander slijpaccessaire of voor enig ander doel.
ALET OP: Verzeker u er vór gebruik van dat de stofzui-ger is aangesloten op het gereedschap en is ingeschakeld.

Leg het gereedschap ondersteboven en breng de stofbeschemkap aan.

Breng de binnenflens aan op de as.

Pas de komvormige diamantschijf op de binnenflens en draai de borgmoer op de as vast.

▶ Fig.24: 1. Borgmoer 2. Komvormige diamantschijf

1. Komvormige diamantschijf met naaf
2. Binnenflens 5. Stofbeschemkap 6. Lagerhuis

OPMERKING: Voor informatatie over het aanbrengen van de stofbeschemkap, raadpleegt u de gebruiks-aanwijzing van de stofbeschemkap.

De stofbeschemkap voor doorslijpen aanbrengen

Alleen voor de modellen GA4540R / GA4541R / GA5040R / GA5041R

Optioneel accessoire

Met optionele accessoires kurz u dit gereedschap gebruiken voor het doorslijpen vansteen.

Fig.25

OPMERKING: Voor informatie over het aanbrengen van de stofbeschemkap, raadpleegt u de gebruiks-aanwijzing van de stofbeschemkap.

De stofafdekking aanbrengen en verwijderen

Optioneel accessoire

ALET OP: Zorg altijd dat het gereedschap isuitgeschakeld en de stekker uit het stopcontact isgetrokken,voordat u de stofafdekking gaat aanbren-gen of verwijderen. Als u dit Niet doet, wordt schade aan het gereedschap of persoonlijk letsel voroorzaakt.

Breng de stofafdekking aan op elke opgegeven positie. Raadpleeg de gebruiksaanwijzing van de stofafdekking voor meer informatie.

KENNISGEVING: Maak de stofafdekking schoon wanner het verstopt zit met stof of vremde voorwerpen. Als u het gereedschap blijft gebruiken met een verstopte stofafdekking, kan het gereedschap beschadigd raken.

BEDIENING

WAARSCHUWING: Het is in geen geval ooit nodig om grote druk op het gereedschap uit te oefenen. Het gewicht van het gereedschap oefent voldoende druk uit. Forceren of te grote druk uitoefenen kan ertoe leiden dat de schijf breekt, hetgeen gevaarlijk is.
WAARSCHUWING:Vervang ALTIJD de schijf als het gereedschapijdens het slijpen isGeVallen.
WAARSCHUWING: Laat NOoit de schijf met kracht op uw werkstuk verechtkommen.
WAARSCHUWING:Voorkom dat de schijf sprint of bekneld raakt, met name bij het werken rond hoeken, scherpe randen enz. Dat kan leiden tot terugslag of verlies van controle over het gereedschap.
WAARSCHUWING: Gebruik dit gereedschap NOOIT met houtzagen en andere zaagbladen.

Zulke zaagbladen op een slijpmachine leiden vaak tot terugslag of verlies van controle over het gereedschap, wat kan leiden tot persoonlijk letsel.

ALET OP: Schakel nooit het gereedschap in terwijl dat het werkstuk al raakt omdat hierdoor letsel kan worden veroorzaakt bij de gebruiker.
ALET OP: Draag tijdens gebruik alkijd een veiligheidsbril of spatschem.
ALET OP: Schakel na gebruik.altijd het gereed-schapuit en wacht tot de schijf helemaal tot stilstand is gekomen voordat u het gereedschap neerlegt.
ALET OP: Houd het gereedschap ALTIJD stevig vast met een hand op de behuizing en de andere hand aan de zijhandgreep (handvat).

OPMERKING: Een multifunctionele schijf kan worden gebruikt voor zowel slijp- als doorslijpwerkzaamheden.

Raadpleeg de tekst onder "Gebruik als slijpmachine of schuurmachine" voor slijpwerkzaamheden, en raadpleeg de tekst onder "Gebruik met een doorslijpschijf of diamantschijf" voor doorslijpwerkzaamheden.

Gebruik als slijpmachine of schuurmachine

Fig.26

Schakel het gereedschap in en breng daarna de schijf op/in het werkstuk.

In het algemeen geldt: houd de rand van de schijf onder een hoek van ongeveer 15^ op het oppervlak van het werkstuk.

Tijdens de inloopduur van een neue schijf mag u de slijpmachine nicht in voorwaartse richting bewegen waar dat deze anders in het werkstuk kan 'invreten'. Pas nadat derand van de schijf door slijtage is afgerond, mag u de schijf in zowel voorwaartse als achechterwaartse richting gebruiken.

Praktijkvoorbeeld: gebruik met komvormige diamantschijf Fig.27

Houd het gereedschap horizontaal enplaats de volledige komvormige diamantschijf op het oppervlak van het werkstuk.

Gebruik met een doorslijpschijf of diamantschijf

Optioneel accessoire

WAARSCHUWING: Laat de schijf nicht vastlopen en oefen geen buitensporige druk uit. Probeer Niet een buitensporig diepe snede te slijpen. Een te grote kracht op de schijf verhoogt de belasting en de kans dat de schijf in de snede verdraait of vastloopt, waardoor terugslag kan optreden, de schijf kan breken of de motor oververhit kan raken.
WAARSCHUWING: Begin nicht met doorelpen terwijl de schijf al in het werkstuk steekt. Wacht totdat de schijf op maximaal toerental draait en breng daarna de schijf voorzichtig in de snede terwijl u het gereedschap voorwaarts beweegt over het oppervlak van het werkstuk. Wanner het elektrisch gereedschap worden ingeschakeld terwijl de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan.
WAARSCHUWING: Tijdens het doorslijpen mag u nooit de hoek van de schijf veranderen. Door zijdelingse drukuit te oefenen op de doorslijpschijf (zoals bij slijpen), za de schijf barsten en breken waardoor ernstig persoonlijk letsel wordenveroorzaakt.
WAARSCHUWING: Een diamantschijf moet haaks op het door te slijpen werkstuk worden gebruikt.

Praktijkvoorbeeld: gebruik met doorslijpschijf Fig.28

Praktijkvoorbeeld: gebruik met diamantschijf Fig.29

Gebruik met een komvormige draadborstel

Optioneel accessoire

ALET OP: Controller de werkung van de draadborstel door het gereedschap onbelast te latendraaien verwijl u erop let dat niemand voor of in een lijn met de draadborstel staat.

KENNISGEVING: Voorkomijdens gebruik van de draadborstel te veel druk waardoor de draden van de komvormige draadborstel te veel verbui-gen. Dit kan leiden tot voortijdig afbreken.

Praktijkvoorbeeld: gebruik met een komvormige draadborstel

Fig.30

Gebruik met een schijfvormige draadborstel

Optioneel accessoire

ALET OP: Controleer de werkung van de schijffvormige draadborstel door het gereedschap onbelast te latentdraaien terwijl u erop let dat niemand voor of in een lijn met de schijffvormige draadborstel staat.

KENNISGEVING: Voorkomijdens gebruik van de draadborstel te veel druk waardoor de draden van de schijfvormige draadborstel te veel verbui-gen. Dit kan leiden tot voortijdig afbreken.

Praktijkvoorbeeld: gebruik met een schijfvormige draadborstel

Fig.31

Gebruik met een gatenzaag

Optioneel accessoire

ALET OP: Controller de werkung van de gatenzaag door het gereedschap onbelast te lately draaien verwijl u erop let dat niemand voor de gatenzaag staat.

KENNISGEVING: Kantel het gereedschap nicht tijdens gebruik. Dit kan leiden tot een voortijdig defect.

Praktijkvoorbeeld: gebruik met een gatenzaag

Fig.32

ONDERHOUD

ALET OP: Zorg.altijd dat het gereedschap isuitgeschakeld en zich stekker uit het stopcontactis verwijderd Alvorens te beginnen met inspectie of onderhoud.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijkke. Hierdoor kunnen verkleuring, verrormingen en barsten wordenveroorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparacies, inspectie en verranging de de koolborstels, en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd bij een erkend Makitaservicecentrum of Makita-fabrieksservicecentrum, en altijd met gebruik van Makita-verbangingsonderdelen.

De ventilatieopeningen schoonmaken

Zorg dat het gereedschap en de ventilatieoppeningen steeds goed schoon blijven. Maak regelmatig de ventilatieoppeningen schoon en let goed op dat ze nicht verstoot raken.

▶ Fig.33: 1. Luchtuitlaatopeninging 2. Luchtinlaatopeninging

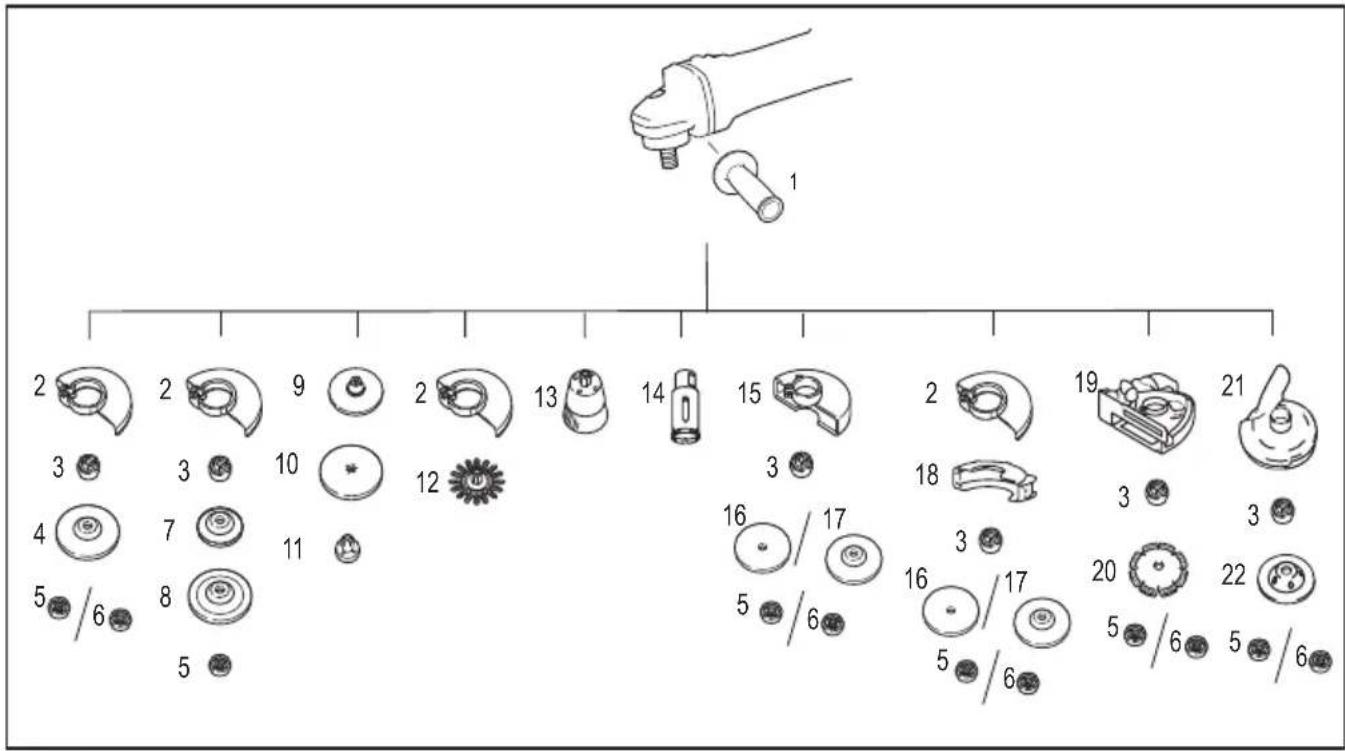

COMBINATIE VAN TOEPASSINGEN EN ACCESSOIRES

Optioneel accessoire

ALET OP: Als het gereedschap met een verkeerde beschermkap worden gebruikt, können de volgende risico's zich voordoen.

• Als een beschemkap voor doorslijpen worden gebruikt voor het slijpen van een oppervlak, kan de beschemkap gegen het werkstuk komen wat tot een slechte contrôle over het gereedschap leidt.
  Als een beschermkap voor slijpen worden gebruikt voor doorslijpen met behulp van een gelijmde slijpschijf of diamantschijf, bestaat een verhoogd risico van bloatstelling aan de draaiende schijf, rondvliegende vonden deeltjes, naast bloatstelling aan afgebrozen stukjes van de schijf in het geval deschijfuit elkaar bredkt.
• Als een beschemkap voor doorslijpen of een beschemkap voor slijpen worden gebruikt voor oppervlaktebewerkingen met een komvormige diamantschijf, kan de beschemkap gegen het werkstuk komen wat tot een slechte controle over het gereedschap leidt.
• Als een beschemkap voor doorslijpen of een beschemkap voor slijpen worden gebruikt met een schijfvormige draadborstel die dikker is dan de maximale dikte zoals vermeld in "TECHNISCHE GEGEVENS", kunnen de draden gegen de beschemkap komen waardoor de draden afbreken.
• Het gebruik van een stofbeschemkapijdens het doorslijpen of oppervlaktebewerkingen op beton of metselwerk, verlaagt het risico van blootstelling aan stof.
  Bij gebruik van een flens-gemonteerde multifunctionele schijf (voor zowel slijpen als doorslijpen), gebruikt u alleen de beschermkap voor doorslijpen.

- Toepassing	Model van 115 mm Model	van 125 mm Model van 150 mm
1 - Zijhandgreep
2 - Beschermkap (voor slijpschijf)
3 - Binnenflens/Superflens *1*2
4 Slijpen/schuren Schijf met een verzondenen middengat of lamellenschijf
5 - Borgmoer
6 -		Ezynut *1*3
7 -	Rugschijf		-
8	Slijpen	Flexischijf		-
9	-	Rubber rugschijf 100	Rubber rugschijf 115	Rubber rugschijf 125
10	Schuren	Schuurpapierschijf
11	-	Borgmoer voor schuren
12	Draadborstelen	Schijfvormige draadborstel

- Toepassing	Model van 115 mm Model	van 125 mm Model van 150 mm
13 Draadborstelen Komvormige draadborstel
14 Gaten zagen Gatenzaag
15 - Beschermkap (voor doorslijpschijf)
16 Doorslijpen Doorslijpschijf of diamantenschijf
17 Slijpen/doorslijpen Multifunctionele schijf -
18	-	Opklikhulpstuk voor de beschemmkap van een slijpschijf*4
19	-	Stofbeschemmkap voor doorslijpen *5	-
20 Doorslijpen		Diamantschijf -
21	-	Stofbeschemmkap voor slijpen *6	-
22	Slijpen	Komvormige diamantenschijf *6	-
-	-	Borgmoersleutel
-	-	Stoffilter

OPMERKING: *1 De Superflens en de Ezynut moyen Niet tezamen worden gebruikt.

OPMERKING: *2 Gebruik de Superflens Niet op een slijpmachine die is uitgerust met een remfunctie.

OPMERKING: *3 Alleen voor gereedschappen met M14-asschoefdraad.

OPMERKING: *4 Het opklikhulpstuk voor de beschemmkap van een slijpschijf is Niet verkrijgbaar in sommige landen. Raadpleeg de gebruiksaanwijzing van het opklikhulpstuk voor de beschemmkap van een slijpschijf voor meer informatie.

OPMERKING: *5 Alleen voor de modellen GA4540R / GA4541R / GA5040R / GA5041R.

Voor meer informatie, raadpleegt u de gebruiksaanwijzing van de betreffende beschemkap.

OPMERKING: *6 Alleen voor de modellen GA4540R / GA4541R / GA5040R / GA5041R.

Voor meer informatie, raadpleegt u de gebruiksaanwijzing van de betreffende beschermkap.

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksanawijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat het gevaar van personlijke letsel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met hetplaatslijke Makita-servicecentrum.

• Accessoires vermeld onder "COMBINATIE VAN TOEPASSINGEN EN ACCESSSOIRES"

OPMERKING: Sommige items op de lijst können zich inbegren in de doos van het gereedschap als standard toebehoren. Deze{kunnen van land tot land verschillen.

ESPECIFICACIONES
