GEBRUIKSAANWIJZING FV5010 Fuave

Bedieningshandleiding

Manual

Belangrijke veiligheidsvoorschriften 02.

Samenstelling en montage 05.

Bediening 06.

Samenstelling 06.

Werking 07.

Schoonmaak en onderhoud 08.

Problemen en oplossingen 09.

Recycling 10.

Technische gegevens

Type Fuave FV5010
Aansluitspanning 220-240V~50Hz
Opgenomen vermogen 60W
∅ vin 16"
Gewicht 2,9 kg
Afmetingen 33 x 45 x 60 cm

Belangrijke veiligheidsvoorschriften

- Dit apparaat is uitsluitend voor gebruik binnenshuis.

- Gebruik dit apparaat uitsluitend voor het doel waarvoor het is ontworpen (het ventileren van een huishoudelijk ruimte) en op de wijze, zoals in dit boekje beschreven. Elk ander gebruik kan gevaarlijk zijn en kan brand, verwondingen, schade, elektrische schok enz. veroorzaken, en doet de garantie vervallen.

- Controleer ventilator, stekker en elektrokabel voor gebruik op beschadigingen.

- Zet de ventilator eerst volledig in elkaar, voor u hem gebruikt. Altijd de stekker uit het stopcontact bij monteren/demonteren.

- Stel het apparaat niet in werking wanneer u beschadigingen constateert aan apparaat, elektrokabel of stekker, of wanneer het slecht functioneert, is gevallen of op andere wijze een storing vertoont. Breng het complete apparaat terug naar uw leverancier of een erkend elektricien voor controle en/of reparatie. Vraag altijd om originele onderdelen. Het apparaat (incl. elektrokabel en stekker) mag uitsluitend worden geopend en/of gerepareerd door daartoe bevoegde en gekwalificeerde personen. Voer nooit zelf reparaties uit.

- Verwijder de stekker uit het stopcontact en schakel de ventilator meteen uit wanneer je vreemde geluiden hoort, iets ruikt of rook ziet.

- Controleer voor gebruik of de spanning die het stopcontact, waarop u de ventilator wilt aansluiten, afgeeft, gelijk is aan het voltage dat op het typeplaatje van de ventilator staat: 220/240V-50Hz..

- Voorkom het gebruik van verlengkabels. Is dat onvermijdelijk, gebruik dan een goedgekeurde kabel van voldoende capaciteit en ontrol hem helemaal.

- Voorkom dat de elektrokabel in contact komt met scherpe-, hete- of bewegende voorwerpen. Wind hem niet om de ventilator en rol hem niet te strak op.

- Gebruik de ventilator nooit met een beschadigde elektrokabel. Repareer deze nooit zelf, maar wend u tot uw leverancier of een erkend servicepunt ter reparatie.

- Zorg ervoor dat de ventilator op een stevige, vlakke en horizontale ondergrond staat tijdens gebruik.

- Laat een werkende ventilator niet zonder toezicht in een ruimte.

- Dit apparaat is niet geschikt voor gebruik in natte of vochtige ruimtes als badkamers, wasruimtes enz. Plaats hem niet in de nabijheid van een kraan, badkuip, douche, zwembad, fonteintje o.i.d., zorg ervoor dat hij nooit in water kan vallen en voorkom dat water het apparaat binnendringt. Mocht het apparaat tóch ooit in water vallen, neem dan éérst de stekker uit het stopcontact! Een inwendig nat geworden apparaat niet meer gebruiken maar ter reparatie aanbieden.

- Dompel apparaat, snoer of stekker nooit in water of andere vloeistof en raak het apparaat, snoer of stekker nooit met natte handen of voeten aan.

- Plaats het apparaat niet in een open raam i.v.m. regen, niet op natte oppervlakken en voorkom dat er vocht op wordt gemorst.

- Hang niets over of aan de ventilator en gebruik hem niet in de nabijheid van gordijnen, kleding of andere materialen die de motor kunnen doen vastlopen. Dat kan oververhitting of brand tot gevolg hebben.

- Let erop dat lang haar niet in de ventilator wordt gezogen.

- Houd de aanzuig- en uitblaasrooster schoon en stofvrij en zorg voor minimaal 30 cm vrije ruimte rondom de ventilator.

- Zorg ervoor dat er zich geen objecten in de buurt van de ventilator bevinden die e oscillatie (zwenken) kunnen verhinderen.

- Steek nooit een vinger, pen, stokje of wat voor voorwerp dan ook door het beschermrooster de werkende ventilator in!

- Spuit geen middelen (anti-insect, schoonmaak of wat dan ook) op of in de ventilator; dat kan lichamelijke klachten veroorzaken (i.h.b. bij kinderen!) of onderdelen beschadigen.

- Bewaar of gebruik het apparaat niet:

- Op plaatsen waar het nat kan worden of in water kan vallen

- In de buurt van licht-ontvlambare-, explosieve- of gasvormige stoffen

- In de buurt van zuren, alkali, olie en andere stoffen die corrosie kunnen veroorzaken.

- Sluit de ventilator niet aan op een timer of een dimmer.

- Gebruik de ventilator niet bij temperaturen boven de 40°C, niet in de buurt van verwarmingsapparatuur en niet in stoffige ruimtes.

- Neem altijd de stekker uit het stopcontact voordat u de ventilator verplaatst, schoonmaakt of er onderhoud aan uitvoert. Doe dat ook wanneer de ventilator niet in gebruik is. Pak de stekker daartoe in de hand; trek nooit aan het koord!

- Neem na gebruik altijd de stekker uit het stopcontact.

- Wees ervan overtuigd dat de stekker uit het stopcontact is genomen voordat u het beschermrooster van de ventilator verwijderd voor schoonmaak- of onderhoud werkzaamheden.

- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met beperkte fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis als ze toezicht hebben gekregen of instructies over het gebruik van het apparaat op een veilige manier en begrijpen de gevaren die ermee gepaard gaan.

- Kinderen mogen niet met het apparaat spelen.

- Voorkom dat het apparaat continue op kleine kinderen, patiënten of mensen die zich moeilijk kunnen verplaatsen blaast.

- Reiniging en gebruikersonderhoud is niet toegestaan door kinderen zonder toezicht.

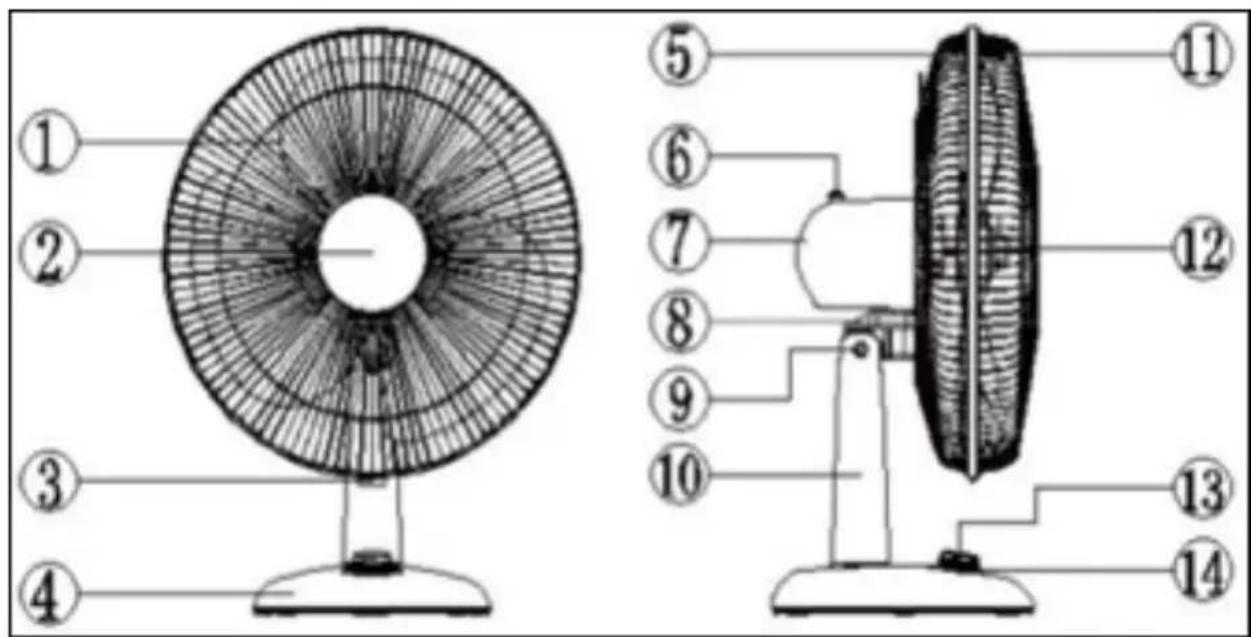

Samenstelling en montage Onderdelentekening

1. Ventilatorblad
2. Motor as
3. Beschermrooster sluiting
4. Plastic voet
5. Beschermrooster achterzijde
6. Oscillatie (zwenk) knop

7. Motorhuis

8. Kantel ondersteuningsplaat

9. Kantel as
10. Standaard
11. Beschermrooster voorzijde
12. Plastic schroefdop ventilator blad bevestiging
13. Bedieningsknop
14. Ledverlichting

Samenstelling

Stap 1 Verwijder het verpakkingsmateriaal en houd het buiten bereik van kinderen.
Stap 2 Controleer voordat u verder gaat of de stekker niet in het stopcontact is geplaatst en de bedieningsknop op '0' (uit) staat.
Stap 3 Monteer de plastic voet aan het motorhuis (inclusief de standaard). Leid de elektrokabel met stekker door de opening in de plastic voet en bevestig met drie meegeleverde schroeven de plastic voet.
Stap 4 Leid de elektrokabel door houder en door de opening in de plastic voet.
Stap 5 Draai de plastic schroefdop (ventilatorblad bevestiging) van de as van de ventilator, let op rechtsom draaien om de deze schroefdop te demonteren. (LOOSEN).
Stap 6 Draai de plastic schroefwartel (beschermrooster bevestiging) van het motorhuis, linksom draaien om deze schroefwartel te demonteren. (LOOSEN).
Stap 7 Plaats het achterste beschermrooster tegen de voorkant van het motorhuis met de draaggreep op het beschermrooster naar boven gericht. Zorg ervoor dat de positioneerpennen op het motorhuis correct in de sleuven van het beschermrooster zijn geplaatst.
Stap 8 Draai nu de plastic schroefwartel (beschermrooster bevestiging) stevig rechtsom vast op het schroefdraad van het motorhuis.
Stap 9 Verwijder de PVC-huls van de motor as.
Stap 10 Plaats het ventilatorblad op de motor as. Belangrijk!, zorg er voor dat de pennetjes op de motor as correct in de daar voorbestemde uitsparingen in het ventilatorblad vallen.
Stap 11 Draai de plastic schroefdop (ventilatorblad bevestiging) stevig links om vast op de motor as om het ventilatorblad te borgen.
Stap 12 Controleer of het ventilatorblad goed roteert.
Stap 13 Draai het schroefje van de klemring bijna helemaal los. En plaats de plastic klemring losjes met de achterste gleuf om het achterste beschermrooster.
Stap 14 Plaats nu het voorste beschermrooster in de voorste gleuf van de plastic klemring en draai de schroef nu stevig vast.
Beide beschermrooster delen zijn nu stevig aan elkaar verbonden.

Werking

• De ventilator pas in gebruik nemen wanneer:
• de ventilator volledig in elkaar is gezet;
• alle verbindingen stevig vastgedraaid zitten;
• alle veiligheidsvoorschriften in acht genomen zijn;
• de ventilator op een stabiele vlakke ondergrond is geplaatst.

- Controleer of de ventilatorsnelheid op @staat.

- Zet de ventilator in de juiste positie.

- Steek de stekker in een passend stopcontact.

- Kies met de bedieningsknop de gewenste snelheid (① uit, ② laag, middel, turbo, SILENT silent).

- De ventilator zal zijn werking starten en de Ledverlichting gaat branden.

- Druk indien gewenst de oscillatie (zwenk) knop (6) in: de ventilator zal nu in een hoek van 45° gaan zwenken. Door deze knop weer uit te trekken schakelt u de oscillatie (zwenk) functie weer uit.

- Om de ventilator uit te schakelen zet u de vermogen knop op 0 Ⓞ (uit). Wanneer u de werking langer dan enkele minuten wilt onderbreken dient u ook de stekker uit het stopcontact te nemen.

Schoonmaak en onderhoud

Schakel de ventilator uit en neem de stekker uit het stopcontact wanneer u hem wilt reinigen of onderhoud wilt uitvoeren.

De ventilator vraag alleen wat algemeen, uitwendig onderhoud. Stof hem regelmatig af met een zachte doek of plumeau of zuig hem schoon met een zacht stofzuigerborsteltje. Is hij erg vuil, open dan het voorste rooster ( let op, stekker uit het stopcontact nemen!)en neem roosters en bladen af met een licht bevochtigde doek met een zacht huishoudelijk reinigingsmiddel. Droog alles goed na, laat de ventilator goed drogen en zet hem weer volledig in elkaar voor u hem weer in gebruik neemt. Zorg ervoor dat er geen water op andere delen dan rooster en bladen terechtkomt! Spoel of spuit de ventilator nooit af!

Om aantasting, beschadiging of vervorming van het materiaal te voorkomen nooit schurende, agressieve of bijtende (schoonmaak)-middelen gebruiken.

Wanneer u de ventilator aan het eind van het seizoen wilt opruimen, doe dat dan in de originele verpakking: die biedt de beste bescherming. Ruim hem weg op een veilige, droge, niet extreem warme of koude plaats.

Het ventilatorblad draait niet terwijl de ventilator aangezet is

• Zit de stekker wel goed in het stopcontact?
  • Staat er wel stroom op het stopcontact?
• Wordt het ventilatorblad niet ergens geblokkeerd, bijv. door een beschadiging, een vervorming van het beschermrooster of een vreemd voorwerp?

Er doet zich een abnormaal geluid voor bij het opstarten

• Controleer of het ventilatorblad correct op de motor-as is bevestigd.
• Controleer of er zich wellicht fijne braampjes rond het ventilatorblad bevinden.
• Controleer of het ventilatorblad misschien een vervorming van het beschermrooster raakt.

Waarschuwing: Reparaties dienen door daarvoor opgeleide monteurs te worden uitgevoerd. Dat geldt ook voor vervanging of reparatie van de elektrokabel en de stekker. Vraag bij reparatie altijd om originele onderdelen. In het apparaat aangebrachte wijzigingen en ondeskundig uitgevoerde reparaties doen de garantie en de aansprakelijkheid van leverancier, importeur en fabrikant vervallen.

RECYCLING

Binnen de EU betekent dit symbool dat dit product niet met het normale huishoudelijke afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt kunnen en moeten worden, om het milieu en de gezondheid niet te schaden door ongereguleerde afvalinzameling. Breng afgedankte apparatuur daarom naar een daarvoor aangewezen inzamelpunt of wend u tot het bedrijf waar u het apparaat gekocht hebt. Zij kunnen er voor zorgen dat zoveel mogelijk onderdelen van het apparaat hergebruikt worden.
