GEBRUIKSAANWIJZING TV7010 Fuave

Bedieningshandleiding

Manual

Belangrijkeveiligheidsvoorschriften 02.

Samenstelling en montage 04.

Bediening 06.

Schoonmaak en onderhoud 08.

Problemen en oplossingen 09.

Recycling 10.

Technische gegevens

Aansluitspanning 220-240V~50 Hz
Vermogen 60 W
Gewicht 3,5 kg
Afmetingen 90 x 31 x 31 cm

Belangrijke veriligheidsvoorschriften

• Dit apparaat is uitsluitend voor gebruik binnenshuis.
• Gebruik dit apparaat uitsluitend voor het doel waarvoor het is ontworpen (het ventileren van een huishoudelijk ruimte) en op de wijze, zoals in dit boekje beschreven. Elk ander gebruik kan gevaarlijkঃen en kan brand, verwondingen, schade, elektrische schok enz. veroorzaken, en doet de garantie verrallen.
• Controller ventilator, stekker en elektrokabel voor gebruik op beschadigingen.
• Zet de ventilator eerst volledig in elkaar, voor u hem gezruikt. Altijd de stekker uit het stopcontact bij monteren/demonteren.
• Stel het apparaat Niet in werkung wanner u beschadigingen constasteert aan apparaat, elektrokabel of stekker, of wanner het slecht functioneert, is geallen of op andere wijze een storing vertoont. Breng het complete apparaat terug maar uw leverancier of een erkend elektricien voor controle en/of reparatie. Vraag.altijd om originele onderdelen. Het apparaat (incl. elektrokabel en stekker) mag uitsluitend worden geopend en/of gerepareerd door daartoe bevoegde en gekwalificeerde Personen. Voer nooit zichre reparatives UIT.
• Verwijder de stekker uit het stopcontact en schakel de ventilator meteen uit wanner je vreemde geluiden hoort, iets ruikt of rook ziet.
• Controller voor gebruik of de spanning die het stopcontact, waarop u de ventilator wilt aansluiten, afgeeft, gelijk is aan het voltage dat op het typeplaatje van de ventilator staat: 220/240V-50Hz..
• Voorkom het gebruik van verlangkabels. Is dat onvermijdelijk, gebruik dan een goedgekeurde kabel van voldoende capaciteit en ontrol hem helemaal.
• Voorkom dat de elektrokabel in contact kommt met scherpe-, hete- of bewegende voorwerpen. Wind hem Niet om de ventilator en rol hem nicht te strak op.
• Gebruik de ventilator nooit met een beschadigde elektrokabel.

• Repareer deze nooit zich, maar wendl u tot uw leverancier of een erkend servicepunt ter reparatie.

• Zorg ervoor dat de ventilator op een stevige, vlakke en horizontale ondergrond staatijdens gebruik.

• Laat een werkende ventilator Niet zonder toezicht in een ruimte.

• Dit apparaat is nicht geschikt voor gebruik in natte of vochtige ruimtes als badkamers, wasruimtes enz. Plaats hem Niet in de nabijheid van een kraan, badkuip, douche, zwembad, fonteintje o.i.d., zorg ervoor dat hij nooit in water kan vallen en voorkom dat water het apparaat binnendringt. Mocht het apparaat toch ooit in water vallen, neem dan éérst de stekker uit het stopcontact! Een inwendig nat geworden apparaat Niet meer gebruiken maar ter reparatie aanbieden.

• Dompel apparaat, snoer of stekker nooit in water of andere vloeistof en raak het apparaat, snoer of stekker nooit met natte handen of voeten aan.

• Plaats het apparaat Niet in een open raam i.v.m. regen, Niet op natte oppervlakken en voorkom dat er vocht op worden gemorst.

• Hang niets over of aan de ventilator en gebruik hem Niet in de nabijheid van gordijnen, kleding of andere materialen die de motor+kennen doevastlopen. Dat kan oververhitting of brand tot gevolg hebben.

• Let erop dat langhaar nicht in de ventilator worden gezogen.

• Houd de aanzuig- en uitblaasrooster schoon en stofvrij en zorg voor minimaal 30~cm vrij ruimte rondon de ventilator.

• Zorg ervoor dat er zich geen objecten in de buurt van de ventilator bevinden die e oscillatie (zwenken) können verhinderen.

• Steek nooit een vinger, pen, stokje of wat voor voorwerp dan ook door het beschermrooster de werkende ventilator in!

• Spuit geen middelen (anti-insect, schoonmaak of wat dan ook) op of in de ventilator; dat kan lichamelijke klachten veroorzaken (i.h.b. bij kinderen!) of onderdelen beschadigen.

• Bewaar of gebruik het apparaat Niet:

• Opplaatsen waar het nat kan worden of in water kan vallen

• In de buurt van Licht-ontvlambare-, explosieve- of gasvormige stoffen

• In de buurt van zuren, alkali, olie en andere stoffen die corrosiekonnen veroorzaken.

• Sluit de ventilator Niet aan op een timer of een dimmer.

• Gebruik de ventilator nicht bij temperaturen boven de 40^ , nied in de buurt van verwarmingsapparatuur en nicht in stoffige ruimtes.
• Neem.altijd de stekker uit het stopcontact voordat u de ventilator verplaatst, schoonmaakt of er onderhoud aan uitvoert. Doe dat ook wanner de ventilator Niet in gebruik is. Pak de stekker daartoe in de hand; trek nooit aan het koord!
• Neem na gebruik.altijd de stekker uit het stopcontact.
• Dit apparaat kan worden gebruikt door kinderen van 8aar en ouder en personen met beperkte fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis als ze toezicht hebben gekregen of instructies over het gebruik van het apparaat op een veilige manier en begrijpen de bevaren die ermee gepaard gaan.
• Kinderen mogen nicht met het apparaat spelen.
• Voorkom dat het apparaat continue opkleine kinderen,patienten of mensen die zich moeilijk hunnen verplaatsen blaast.
• Reiniging en gebruikersonderhoud is nicht toegestaan door kinderen

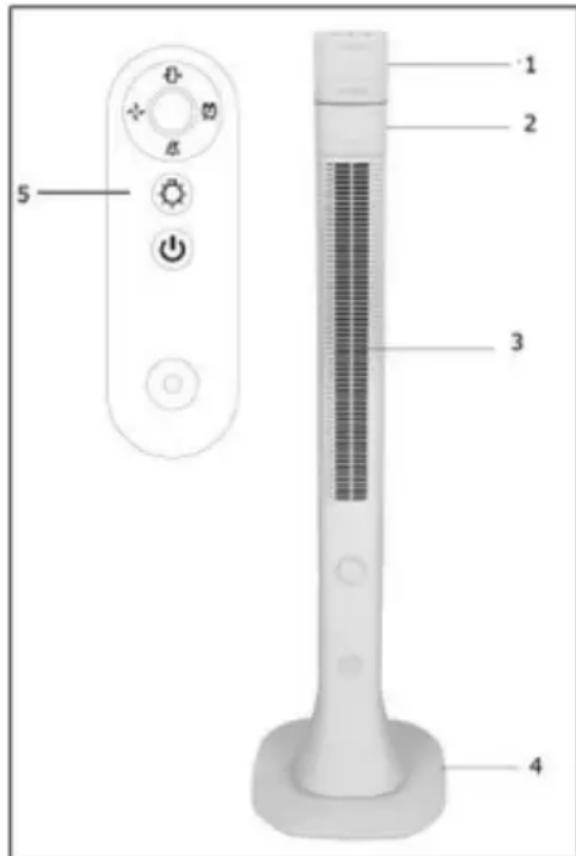

Samenstelling en montage

1. Bedieningspaneel
2. Ventilatorhuis
3. Luchtuitlaat
4. Voet
5. Afstandsbediening

• Verwijder het verpakkingsmateriaal en houd het buiten bereik van kinderen
• Controller voordat u verder gaat of de stekker Niet in het stopcontact is geplaatst.
• Bevestig de voet volgens onderstaande stappen:

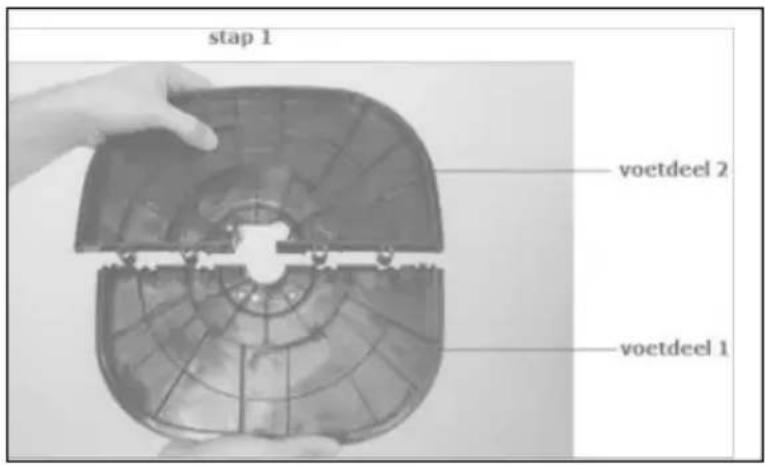

Stap 1:
Bevestig voetdeel 1 stevig aan voetdeel 2
tot u klik hoort.

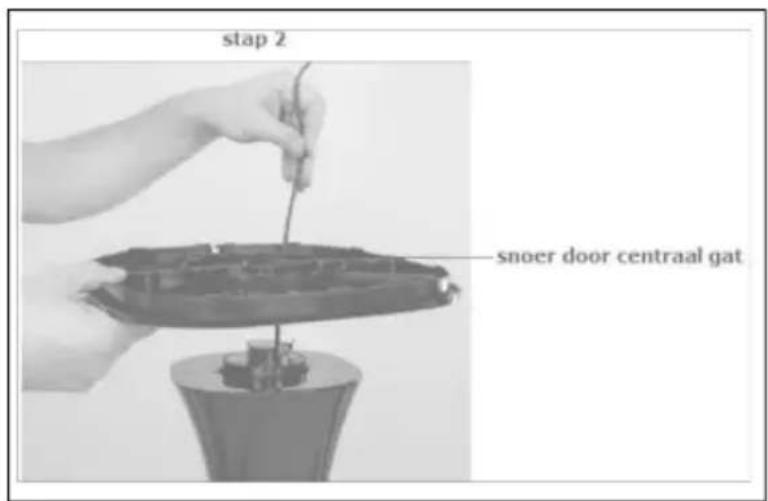

Stap 2: Leid het snoer en de stekker door het centrale gat in de voet

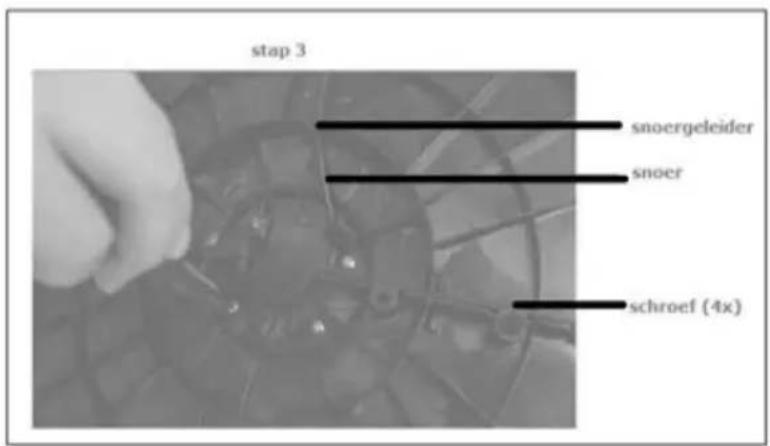

Stap 3:
Monteer met behulp van de 4 meegeleverde schroeven de voet aan het ventilatorhuis en leid het snoer door de snoergeleider (trekontlasting)

Bediening

• De ventilator pas in gebruik nemen wanner:
• Alle verpakkingen verwijderd zijn en uit de buurt van kinderen zichn geplaatst.
• Alle verilgheidsvoorschriften in acht zich genomen.
• De ventilator op een stabiele vlakke ondergrond is geplaatst.

• De voet volgens bovenstaande stappen is gemonteerd.

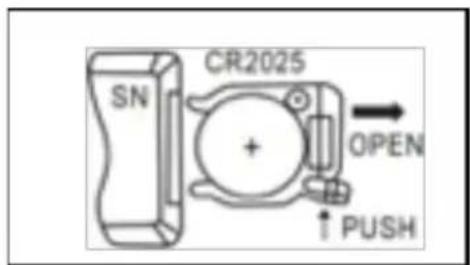

• Plaats een knoop cel batterij CR2025 in de afstandsbediening.

• Steek de stekker in een passend stopcontact, het display toont de omgevingstemperatuur, de ledverlichting gaat branden.
• Het bedieningspaneel en de afstandsbediening werken met verzelfde functies.

Afbeelding afstandsbediening

Afbeelding bedieningspaneel

Afbeelding Functie
ON/OFF Aan- en uitknop om de ventilator aan/uit te schakelen.	Instellen ventilatorsnelheid (laag, middel, hoog). Standaardinstelling is middel.
SPEED	In / uitschakelen oscillatie (zwenk) functie.
SWING	In / uitschakelen ion generator (ionisatie=luchtverrijking met negatieve ionen voor een betere luchtkwaliteit=verbeterd welbehagen).
ION	Instellen van het aantal uren (1 tot 12aar) dat de ventilator moet ventileren. Ventilator schakelt automatisch uit wonneer de ingestelde uren�zijn verstreken. (Druk meerere keren op deze knop om het aantal uren in te stellen, het display toont het ingesteld aantal uren.)
TIMER	In / uitschakelen led-display
TURN OFF SCREEN

Op het Led-display worden de volgende functies weergegeven:

1. Ventilator verbonden met stroomvoorziening
2. ION functie
3. Timerfunctie ingesteld (aan/uit)
4. Omgevingstemperatuurlicht aan / Timer Licht UIT
5. Omgevingstemperatuur of Timerinstelling (1tot12h)
6. Oscilleren (zwenken)
7. Ventilatiesnelheid laag
8. Ventilatiesnelheid midden
9. Ventilatiesnelheid hoog

Schoonmaak en onderhoud

Schakel de ventilator uit en neem de stekker uit het stopcontact wanner u hem wilt reinigen of onderhoud wilt uitvoeren.

De ventilator vraagt alleen wat algemeen, uitwendig onderhoud. Stof hem regelmatig af met een zachte doeck of plumeau of zuig hem schoon met een zacht stofzuigerborsteltje. Is hij erg vuil, maak de ventilator schoon met eenlicht vochtige doeck. Droog alles goed na, LAST de ventilator goed drogen. Zorg ervoor dat er geen water op andere delen dan behuizing terechtkomt! Spoel of spuit de ventilator nooit af!

Om aantasting, beschadiging of verrorming van het materiaal te voorkomen nooit schurende, agressieve of bijtende (schoonmaak)-middelen gebruiken. Wanner u de ventilator aan het eind van het seizoen wilt oprui-men, doe dat dan in de originele verpakking: die biedt de Beste beschering. Ruim hem weg op een veilige, droge, Niet extreem warme of koude plaats.

Problemen en oplossingen

Display geeft omgevingstemperatuur weeer maar de bedieningsknuppen op de ventilator werken nicht.

• Display geeft wel omgevingstemperatuur waar maar de ventilator staat nog in stand-by stand
• Druk eerst op de aan/uit knop om de ventilator in te schakelen

• Geen batterij of batterij leeg, verwang batterij
• Display geeft wel omgevingstemperatuur waar maar de ventilator staat nog in stand-by stand. Druk eerst op de aan/uit knop om de ventilator in te schakelen
• Afstandsbediening worden nicht gericht op de ontvang-sensor op de ventilator. Richt de afstandsbediening (wijzend met het lampje op de zijkant van de afstandsbediening) op de ontvang-sensor, naast het display waar de omgevingstemperatuur worden weergegeven

Ventilator vibreert

• Onbalans in ventilatorblad. Reinig ventilatorblad voorzichtig met een stofzuiger

Ventilator geeft onvoldoende capaciteit

• Luchtinlaat en/of luchtuitlaat openingsen zijn verruild. Reinig luchtin laat en luchtuitlaat openingsen

• Luchtinlaat en/of luchtuitlaat openingsen zijn verruild. Reinig luchtin laat en luchtuitlaat openingsen

Waarschuwing: Reparaties dienen door waaroor opgeleide monteurs te worden uitgevoerd. Vraag bij reparatie algijd om originele onderdelen. In het apparaat aangebrachte wijzigingen en ondeskundig uitgevoerde reparations doen de garantie en de aansprakelijkheid van leverancier, importeur en fabrikant verrallen.

Recycling

Binnen de EU betekent dit symbol dat dit product nicht met het normale huishoudelijk afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt kunnen en moeten worden, om het milieu en de gezondheid Niet te schaden door ontereguleerde afvalinzameling. Breng afgedankte apparatuurkaarom maar eenaarvoor aangewezen inzamelpunt of wend u tot het bedrijf waar u het apparaat gekocht hebt. Zij hunnen er voor zorgen dat zoveel möglichk onderdelen van het apparaat hergebruikt worden.
