Producttype	Staande ventilator (statiefventilator)
Model	SV7010
Merk	Fuave
Afmetingen (L x B x H)	45 x 42 x 132 cm
Gewicht	5,52 kg
Schroefdiameter	16 inch (40 cm)
Aansluitspanning	220-240 V ~ 50 Hz
Opgenomen vermogen	54 W
Aantal snelheden	3
Oscillatiefunctie	Ja, 75°
Timer	Van 1 tot 7 uur
Ventilatiemodi	Constant, natuurlijk (variabel), nachtstand
Afstandsbediening	Ja, inbegrepen
Verstelbare hoogte	Ja, kantelen van de motorunit
Materiaal	Kunststof en metaal
Beoogd gebruik	Alleen binnen
Reiniging	Zachte, licht vochtige doek; niet onderdompelen
Veiligheidsvoorschriften	Niet in de buurt van water gebruiken; geen voorwerpen insteken; loskoppelen voor onderhoud
Land van herkomst	Niet vermeld in de handleiding
Garantie	Garantie vervalt bij reparatie door een niet-gekwalificeerd persoon

Veelgestelde vragen - SV7010 Fuave

Hoe de Fuave SV7010 ventilator monteren?

Plaats het achterrooster op de pennen van de motoras en zet vast met de roosterbevestiging. Duw de rotor op de as door de pennen te aligneren met de groeven en draai de bevestigingsknop van de rotor tegen de klok in. Sluit het voorrooster met de roostersluitring. Schroef ten slotte het onderste deel van de steun in de voet en monteer de poot.

Hoe de timer instellen?

Druk op de timer-toets: 1 keer = 1 uur, 2 keer = 2 uur, tot 7 keer = 7 uur. De 8e druk schakelt de timer uit. Het apparaat schakelt automatisch uit na de ingestelde tijd.

Hoe de afstandsbediening gebruiken?

Zet eerst het apparaat aan met de aan/uit-toets op de ventilator. Daarna kunt u de afstandsbediening gebruiken om snelheid, modus, timer en oscillatie in te stellen. De afstandsbediening heeft dezelfde toetsen als het bedieningspaneel.

Welke ventilatiemodi zijn beschikbaar?

De modi zijn: constant (continue luchtstroom), natuurlijk (variabele ventilatie die wind nabootst) en nachtstand (automatische snelheidsvermindering na 30 minuten en daarna na 1 uur voor nachtelijk gebruik).

Hoe de ventilator reinigen?

Haal altijd de stekker uit het stopcontact voor het reinigen. Stof af met een zachte doek of stofzuigerborstel. Bij vervuiling open het voorrooster en reinig het rooster en de bladen met een licht vochtige doek (water + mild schoonmaakmiddel). Laat volledig drogen voordat u het weer monteert. Nooit onderdompelen van de motor of elektrische onderdelen.

Wat te doen als de bladen niet draaien?

Controleer of de stekker goed is aangesloten en het stopcontact stroom geeft. Zorg ervoor dat de bladen niet worden geblokkeerd door een voorwerp of vervorming van het rooster. Als het probleem aanhoudt, neem contact op met een gekwalificeerde professional.

De ventilator maakt een abnormaal geluid bij het opstarten, wat te doen?

Controleer of de bladen volledig op de motoras zijn geduwd. Inspecteer het beschermrooster op vervormingen die tegen de bladen kunnen schuren. Als het geluid aanhoudt, gebruik het dan niet en laat het repareren door een specialist.

Kan ik de ventilator in een badkamer gebruiken?

Nee, de ventilator is alleen ontworpen voor gebruik binnenshuis in droge ruimtes. Gebruik het nooit in de buurt van een bad, douche, wastafel of andere waterbron.

Hoe de kanteling van de ventilator instellen?

U kunt de motorunit naar boven of beneden kantelen door deze handmatig ten opzichte van de poot te bewegen. Doe dit alleen na het uitschakelen van de ventilator en het loskoppelen van de stekker om veiligheidsredenen.

Hoe de ventilator aan het einde van zijn levensduur weggooien?

Gooi het apparaat niet bij het huishoudelijk afval. Lever het in bij een inzamelpunt voor elektrische en elektronische apparaten of retourneer het bij de verkoper. Dit maakt recycling van waardevolle materialen mogelijk en beschermt het milieu.

GEBRUIKSAANWIJZING SV7010 Fuave

Bedieningshandleiding

Manual

Belangrijkeveiligheidsvoorschriften 02.

Onderdelentekening 04.

Samenstelling 05.

Werking 07.

Schoonmaak en onderhoud 09.

Problemen en oplossingen 09.

Recycling 11.

TECHNISCHE GEGEVENS

Model SV7010
Aansluitspanning 220-240V / 50Hz
Opgenomen vermogen 54W
Ø vin 16" / 40cm
Gewicht (kg) 5,52
Afmetingen (cm) 45x42x132

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

• Controller voor gebruik of de spanning die het stopcontact, waarop u de ventilator wilt aansluiten, afgeeft, gelijk is aan het voltage dat op het typeplaatje van de ventilator staat: 220-240V / 50Hz.
• Controller ventilator, stekker en elektrokabel voor gebruik op beschadigingen. Constasteert u die, gebruik hem dan nicht maar biedt hem aan een daartoe gekwalificeerd persoon aan ter reparatie. Maak het apparaat Niet zich open en voer zich nooit reparatiesuit! Laat kinderen Niet met de verpakking spelen.
• Dit apparaat is uitsluitend voor gebruik binnenshuis.
• Zet de ventilator eerst volledig in elkaar, voor u hem gebruikt. Voor u het apparaat in- ofuit elkaar haalt.altijd eerst de stekker uit het stopcontact nemen.
• Zorg ervoor dat de ventilator op een stevige, vlakke en horizontale ondergrond staatijdens gebruik.
• Schakel het apparaat altijd uit en neem altijd de stekker uit het stopcontact voordat u de ventilator verplaatst, schoonmaakt of er onderhoud aanuitvoert.
• Trek nicht aan de elektrokabel en rol of buig hem nicht te strak.
• Raak apparaat of stekker nooit met natte handen aan!
• Wanner de elektrokabel of de stekker beschadigd is, dient deze dooreen gekwalificeerd persoon te worden verrangen. Voer nooit zichreparaties uit, teneinde ongelukken te voorkomen.
• Hang niets over of aan de ventilator en gebruik hem Niet in de nabijheid van gordijnen of andere materialen die de motor+kennen doen vastlopen. Dat kan oververhitting tot gevolg hebben.

• Steek nooit een vinger, pen, stokje of wat voor voorwerp dan ook door het beschermrooster de werkende ventilator in! Dat veroorzaakt letsel en schade!

• Voorkom dat het apparaat continu opkleine kinderen, patienten of mensen die zich moeilijk hunnen verplaatsen, blaast.

• Spuit geen middelen (anti-insect, schoonmaak of wat dan ook) op of in de ventilator; dat kan lichamelijke klachten veroorzaken (i.h.b. bij kinderen!) of onderdelen beschadigen.
• Sluit de ventilator Niet aan op een timer of een dimmer.
• Gebruik de ventilator Niet bij te hoge temperaturen (boven de 40° ), Niet in de buurt van verwarmingsapparatuur, Niet in ruimtes met een hoge luchtvochtigheid (badkamers enz.) en Niet in stoffige ruimtes.
• Gebruik het apparaat Niet in de buurt van baden, douches, bassins of andere vaten die water/vloeistof bevatten. Doop apparaat, kabel of stekker nooit in vloeistof!
• Gebruik de ventilator Niet in ruimtes waar zuren, alkali of olie staat opgeslagen. Deze materialen konnen verrormingen of erosie van de materialen, en daardoor slecht functioneren veroorzaken.
• Gebruik de ventilator Niet in ruimtes waar snel ontbrandbare, explosiegevaarlijke of gasvormige stoffen+zijn opgeslagen. Een vonkjeuit de schakelaar/motor zou die kuren doein ontbranden!
• Dit apparaat is nicht geschikt om te worden gebruikt door Personen (incl. kinderen) met een lichamelijke, zintuiglijke of mentale beperking of met gebrek aan ervaring en kennis, ongeacht of er toezicht dan wel voor hun welzijn verantwoordelijken aanwezig়n. Houd hen, en ook huisdieren, uit de buurt van de ventilator.
• Dit apparaat kan door kinderen van 8aar en ouder en personen met verminderde fysieke, zintuiglijke of geestelijkke vaardigheden of gebrek aan ervaring en kennis worden gebruikt wanner er toezicht op hen worden gehonden of wanner Hij instructies hebben ontvangen aangaande het op veilige wijze gebruiken van het apparaat en begrijpen welke bevaren eraan verbonden zich. Kinderen mogen nicht met het apparaat spelen. Reiniging en gebruikersondoud mogen Niet door kinderen zonder toezicht worden uitgevoerd.

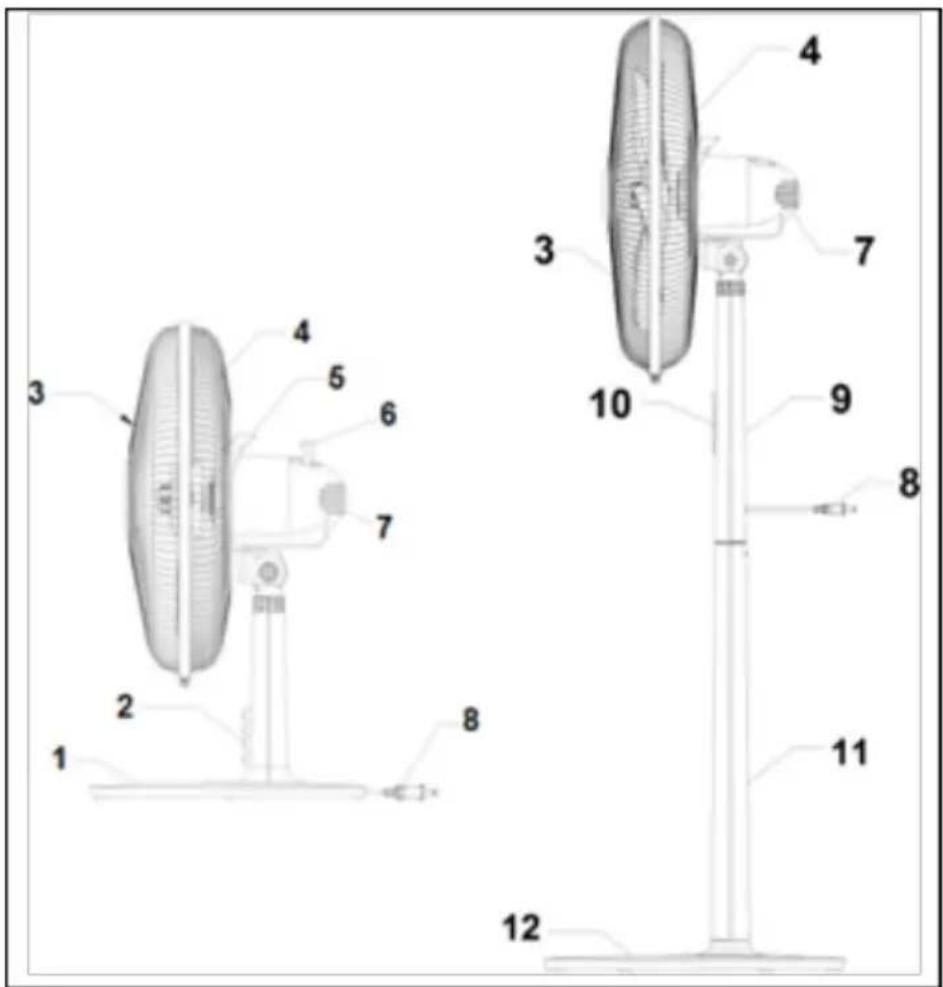

ONDERDELENTEKENING

1. voet
2. bedieningsknuppen
3. voorrooster
4. achterrooster
5. handgreep
6. zwenkknop
7. motorhuis
8. elektrokabel met stekker
9. bovendeel standard
10. functieknoppen
11. lagerdeel standard
12. basis

SAMENSTELLING

A. voorrooster
B. roostersluitring
C. waaier
D. roosterbevestig ing
E.achtenrooster
F. motoras
G. uitstulping standard
H. uitsparing voet
I. sukkel
J. voet
K. waaierbevestigingsknop
L. as-pen

Stekker uit het stopcontact!

• Verwijder de waaierbevestigingsknop en de roosterbevestiging van de motoras.
• Plaats het achterrooster op de waarvoor bestemde pennetjes. Schroef hem vast met de roosterbevestiging.
• Duw de waaier zo ver möglichk op de motoras. Zorg dat de pennetjes in de sleufjes vallen en schroef de waaier vast met de waaierbevestigingsknop, door deutsche gegen de klok in vast te draaien.
• Controller of de waaier vrij roteert door hem met uw hand rond te draaien.
• Open de roostersluitring een eindje door de schroef wat loser te draaien. Plaats het voorrooster op het achterrooster, zodanig dat de roostersluitring de randen van de roosters correct omvat; roosters goed gegen elkaar! Sluit tenslotte de roostersluitring stevig met de schroef. Controller of alles goed sluit.

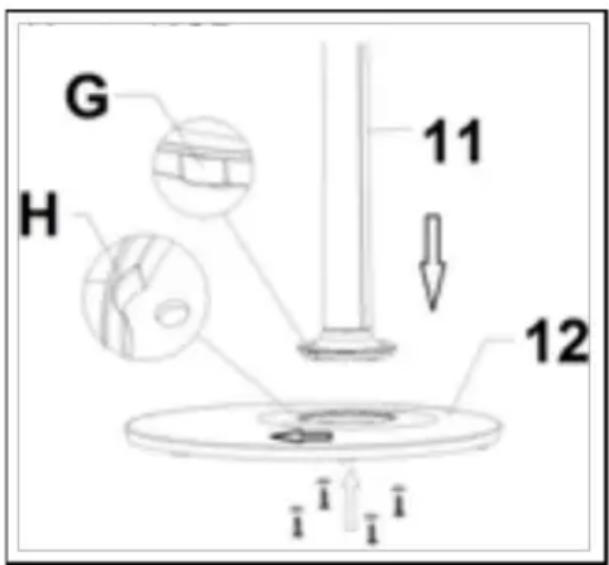

• Steek het lagerdeel van de standard in het gat van de basis en schroef het met de 4 schroeven-met-ringetjes aan de onderzijde van de basis op elkaar. Schroef het bovendeel standard met de klok mee stevig op het lagerdeel.

BELANGRIJK

Gebruik het apparaat Niet in een badkamer of op een vochtige locatie. Zoek een stabiele, horizontale plaat voor het apparaat in de buurt van een stopcontact; Fuave statiefventilator SV7010 op de grond plaatsen! Zorg ervoor dat het apparaat zich buiten het bereik van kinderen bevindt. Steek nooit voorwerpen door het rooster. Voordat u het apparaat verplaatst of er onderhoud aan uitvoert,.altijd de stekker uit het stopcontact!

WERKING

De Fuave statiefventilator SV7010 op draait op drie standen.

Alle types zijn voorzien van een zwenkfunctie (75°)

Om de ventilator wat meer�<|im_start|> boven of beneden te lately blazen kunt u het motorblokje met de ventilator wat�<|im_start|> boven of beneden bijstellen t.o.v. de voet. Voor u dat doet eerst de ventilator uitschakelen en de stekkeruit het stopcontact nemen!

Wanner: - de ventilator volledig in elkaar is gezet

• alle verbindingen stevig vastgedraaid zitten
• alle veiligheidsvoorschriften in acht genomen zich kunt u de ventilator in gebruik nemen:

Steek de stekker in het stopcontact.

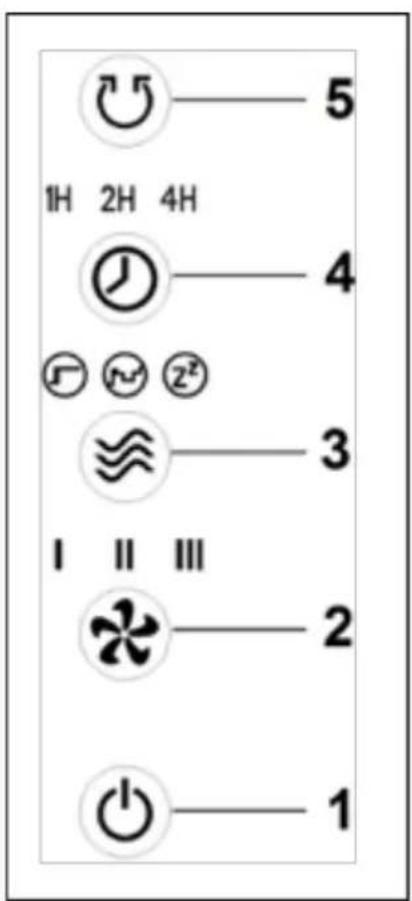

1. aan/uitknop

Door op deze knop te drukken stelt u het apparaat in werking op de standard snelheid. Nogmaals drukken = uitschakelen. Wanner u de werking langer dan enkele Minutes wilt onderbre ken dient u ook de stekker uit het stopcontact te nemen.

1. Snelheidknop

Door op deze knop te drukkenkest u overschakelenaar sterke of extra sterke snelheid.

1. ventilatie-wijze

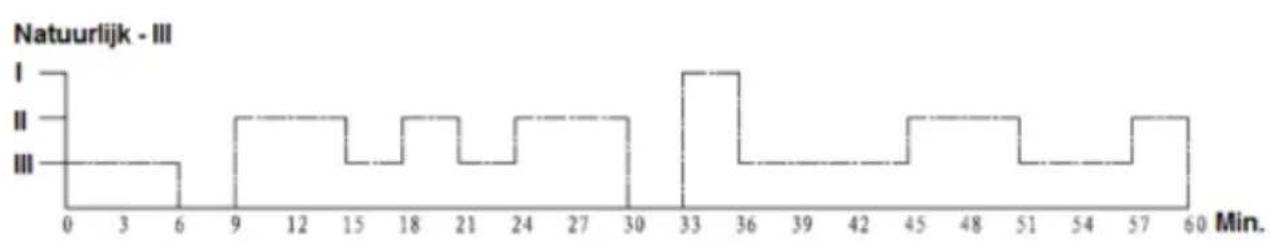

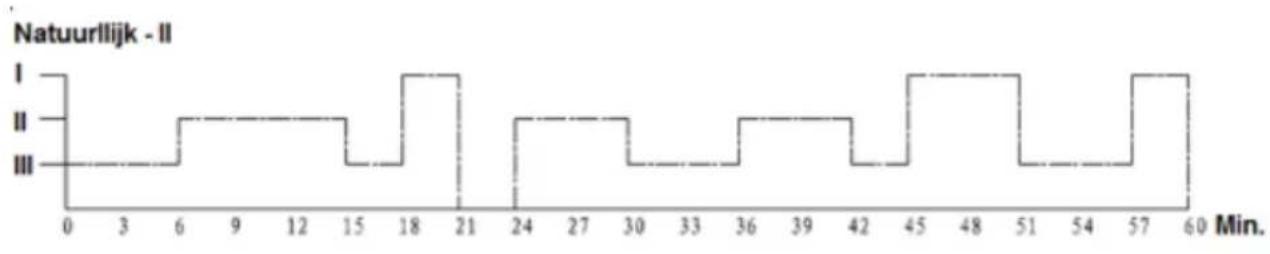

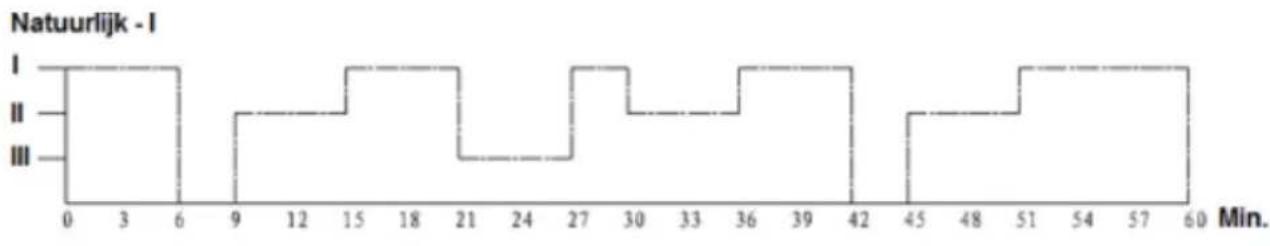

Door op deze knop te drukken schakelt u van een constante luchtstroom over maar een natuurlijke, steeds wisselende ventilatie. Kies waar bij met de snugheids knop (I, II of III) voor een bepaal de afwisseling:

Door voor een tweede keer te drukken schakelt u over op de sloapstand, waar bij de ventilator na een half uur terugschakelt van zeer sterke maar sterke ventilatie, en na nogmaals een half uur� voar ventilatie. Deze stand zal hij gedurende de nacht vasthouden.

1. timer Door op deze knop te drukken stelt u een bepaalde werkingsstijd in. 1xdrukken is 1 eer, 2xdrukken = 2 eer enz., tot 7 eer. 8xdrukken = timer uitschakelen. Na afloop van de ingestelde tijd zal het apparaat automatisch uitschakelen.

2. zwenkknop (oscilleren) Door op deze knop te drukken schakelt u de zwenkfunctie in- en weeuruit. Pas op dat er geen haren, kleding, gordijnen etc. in een zwenkende ventilator konnen worden gezogen!

Een brandend lampje darüber de knop geeft aan welke functie ingeschakeld is.

Afstandsbediening

De Fuave statiefventilator SV7010 heeft een afstandsbediening. Nadat u het apparaat in werkung hebt gesteld met de aan/uit-knop, kurz u het verder bedieren met de afstandsbediening, die ook over de knoppen 2, 3, 4 en 5 beschikt. Schakel het apparaat waar uit met de aan/uitknop op het apparaat.

SCHOONMAAK EN ONDERHOUD

Schakel de ventilator uit en neem de stekker uit het stopcontact wonneer u hem wilt reinigen of onderhoud wilt UITvoeren.

De ventilator vraag alleen wat algemeen, uitwendig onderhoud. Stof hem regelmatig af met een zachte doek of plumeau of zuig hem schoon met een zacht stofzuigerborsteltje. Is hij erg vuil, open dan het voorste rooster en neem roovers en bladen af met een Licht-bevochtigde doek met een zacht huishoudelijk reinigingsmiddel. Droog alles goed na, LAST de ventilator goed drogen en zet hem weeer volledig in elkaar voor u hem weeer in gebruik neemt. Zorg ervoor dat er geen water op andere delen dan rooster en bladen terechtkomt! Spoel of spuit de ventilator nooit af!

Om verkleuring of verrormingen van het materiaal te voorkomen nooit agressieve of bijtende (schoonmaak)middelen gebruiken.

Breng aan het eind van het seizoen wat smeermiddel aan op de motor-as, om roest te voorkomen.

Wanner u de ventilator aan het eind van het seizoen wilt opruimen, doe dat dan in de originele verpakking: die biedt de Beste bescherming. Ruim hem weg op een veilige, droge, Niet extreem warme of koude plaats.

PROBLEMEN EN OPLOSSINGEN

Het ventilatorblad draait nicht verwijl de ventilator aangezet is

• Zit de stekker wel goed in het stopcontact?
• Staat er wel stroom op het stopcontact?
• Wordt het blad Niet ergens geblokkeerd, bijv. door een beschadiging, een verrorming van het beschemrooster of een vreemd voorwerp?

Er doet zich een abnormal geluid voor bij het opstarten

• Controller of de waaier zo ver möglichk over de motor-as is geplaatst.
• Controller of het vinnenblad misschien een verrorming van het beschermrooster raakt.

Waarschuwing: Reparaties dienen door waarvoor opgeleide monteurs te worden uitgevoerd. Dat geldt ook voor verwangng of reparatie van de elektrokabel en de stekker. Vraag bij reparatie altijd om originele onderdelen. In het apparaat aangebrachte wijzigingen en ondeskundig uitgevoerde reparations doen de garantie en de aansprakelijkheid van leverancier, importerateur en fabrikant verrallen.

RECYCLING

Binnen de EU betekent dit symbol dat dit product nicht met het normale huishoudelijk afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt kunnen en moeten worden, om het milieu en de gezondheid Niet te schaden door ontereguleerde afvalinzameling. Breng afgedankte apparatuur waar aan een waar voor aangewezen inzamelpunt of wend u tot het bedrijf waar u het apparaat gekocht hebt. Zij kunden er voor zorgen dat zoveel möglichk onderdelen van het apparaat hergebruikt worden.
