Caractéristiques techniques	Ventilateur de table Fuave FV5010, puissance 50W, 3 vitesses de ventilation, diamètre de la grille 30 cm.
Utilisation	Idéal pour un usage domestique ou de bureau, permet de rafraîchir l'air dans les espaces réduits.
Maintenance et réparation	Nettoyer régulièrement les grilles et les pales avec un chiffon doux. Vérifier le fonctionnement des vitesses.
Sécurité	Équipé d'une protection contre la surchauffe, ne pas utiliser près de l'eau ou dans des environnements humides.
Informations générales	Poids léger, design compact, facile à transporter et à ranger. Garantie de 2 ans.

FOIRE AUX QUESTIONS - FV5010 Fuave

Comment régler la vitesse du ventilateur Fuave FV5010 ?

Pour régler la vitesse du ventilateur, utilisez le bouton de contrôle situé sur le panneau de commande. Vous pouvez choisir entre plusieurs vitesses en appuyant sur le bouton jusqu'à atteindre le niveau de confort souhaité.

Le ventilateur ne s'allume pas, que faire ?

Vérifiez d'abord que le ventilateur est correctement branché sur une prise électrique fonctionnelle. Assurez-vous également que l'interrupteur est en position 'ON'. Si le problème persiste, contactez le service client.

Comment nettoyer le ventilateur Fuave FV5010 ?

Débranchez le ventilateur avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer la surface extérieure. Pour les pales, un aspirateur peut être utilisé pour enlever la poussière. Ne plongez pas le ventilateur dans l'eau.

Le ventilateur fait du bruit, est-ce normal ?

Un léger bruit est normal lors de l'utilisation du ventilateur. Cependant, si le bruit est excessif, vérifiez que le ventilateur est sur une surface plane et stable. Si le bruit persiste, il peut être nécessaire de vérifier les pales ou le moteur.

Puis-je utiliser le ventilateur Fuave FV5010 à l'extérieur ?

Le Fuave FV5010 est conçu pour un usage intérieur. Évitez de l'utiliser à l'extérieur ou dans des environnements humides pour prévenir les dommages électriques.

Quelle est la consommation énergétique du ventilateur ?

La consommation énergétique du Fuave FV5010 varie en fonction de la vitesse sélectionnée, mais elle est généralement faible, contribuant à une utilisation économique de l'énergie.

Le ventilateur a-t-il une fonction oscillante ?

Oui, le Fuave FV5010 est équipé d'une fonction oscillante. Vous pouvez activer cette fonction via le bouton de contrôle pour une meilleure circulation de l'air dans la pièce.

Comment régler la minuterie du ventilateur ?

Pour régler la minuterie, appuyez sur le bouton de minuterie et sélectionnez le temps souhaité. Le ventilateur s'éteindra automatiquement après la durée choisie.

Où puis-je trouver le mode d'emploi ?

Le mode d'emploi du Fuave FV5010 est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de Fuave dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI FV5010 Fuave

Manuel d'instructions

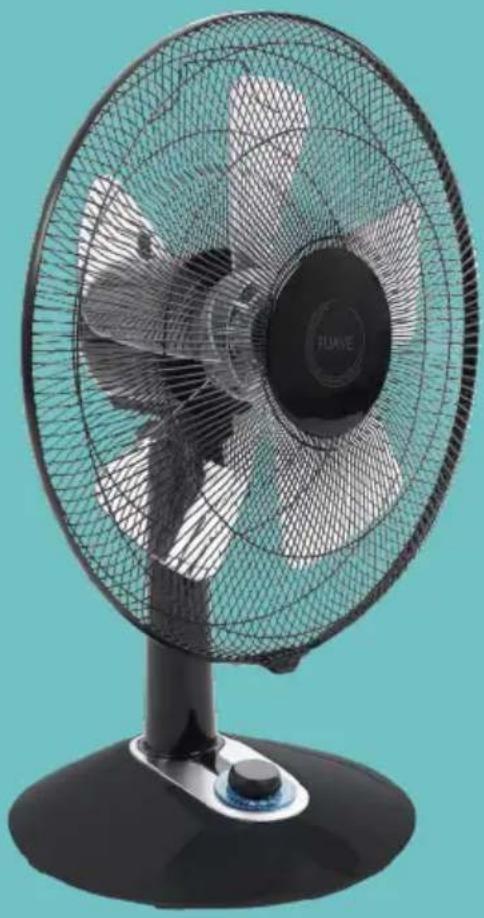

Ventilateur de table

Inhoud

Caractéristiques techniques 25.

Consignes de sécurité importantes 26.

Assemblage et montage 28.

Schéma des composants 29.

Assemblage 30.

Fonctionnement Fuave SV7010 31.

Nettoyage et entretien 32.

Problèmes et solutions 33.

Élimination 34.

Caractéristiques techniques

Modèle Fuave FV5010
Tension de raccordement 220-240V~50Hz
Puissance absorbée 60W
∅ de l'ailette 16"
Poids 2,9 kg
Dimensions 33 x 45 x 60 cm

Consignes de sécurité importantes

• Cet appareil est destiné uniquement à une utilisation à l'intérieur.
• Assemblez d'abord entièrement le ventilateur avant de l'utiliser. Retirez toujours la fiche de la prise de courant pour monter/démonter.
• Réservez cet appareil uniquement à l'usage prévu et de la manière décrite dans ce livret. Tout autre usage peut représenter un risque (incendie, blessures, dommages, choc électrique, etc.) et annule la responsabilité du fournisseur ainsi que la garantie.

- Vérifiez d'éventuels dommages au ventilateur, à l'appareil, la fiche et au câble électrique avant toute utilisation. N'allumez pas l'appareil lorsque vous constatez des dommages à l'appareil, au cordon ou à la fiche, ou lorsqu'il fonctionne mal, qu'il est tombé ou qu'il présente tout autre dysfonctionnement. Rapportez l'appareil complet au fournisseur ou à un électricien agréé pour contrôle et/ou réparation. Exigez toujours des pièces d'origine. L'appareil (y compris le cordon et la fiche) peut être ouvert et/ou réparé exclusivement par des personnes compétentes et qualifiées.

- Retirez la fiche de la prise de courant et éteignez le ventilateur dès que vous entendez des bruits étranges, sentez quelque chose ou voyez de la fumée.

- Avant chaque utilisation, vérifiez que la tension de la prise que vous allez utiliser est identique au voltage indiqué sur la plaque signalétique de l'appareil : 220/240V\~50 Hz.

- Évitez autant que possible les rallonges. Si une rallonge est inévitable, utilisez un câble homologué d'une puissance suffisante. Dans le cas d'une rallonge sur dévidoir, déroulez toujours complètement le câble.

- Le câble électrique ne doit pas toucher des objets acérés, chauds ou mobiles, ne doit pas être enroulé sur le ventilateur et ne doit pas être coudé ou roulé trop serré.

- Lorsque la fiche ou le cordon électrique est endommagé, il doit être remplacé par une personne qualifiée. N'effectuez jamais de réparations vous-même.

- Toujours poser l'appareil sur une surface solide, plane et horizontale.

- Ne laissez jamais un fan en travail sans surveillance dans une chambre.

- Cet appareil ne convient pas pour une utilisation dans des pièces humides, telles que salles de bains, buanderies, etc. Ne le placez pas à proximité d'un robinet, bain, piscine, d'un lave-mains ou d'une installation telle. Veillez à ce qu'il ne puisse jamais tomber dans l'eau et évitez que de l'eau puisse pénétrer dans l'appareil. Si l'appareil tombe néanmoins dans l'eau, retirez d'abord la fiche de la prise de courant. N'utilisez plus un appareil si ses composants internes sont humides, mais portez-le en réparation.

- Ne plongez jamais l'appareil, le cordon ou la fiche dans l'eau ou dans un autre liquide et ne touchez jamais l'appareil avec des mains ou pieds mouillées.

- N'installez pas l'appareil dans une fenêtre ouverte exposée à la pluie, sur des surfaces mouillées et évitez que l'appareil n'entre en contact avec l'eau.

- Ne laissez rien sur ou sur le ventilateur et ne l'utilisez pas à proximité de rideaux, de vêtements ou de tout autre matériel risquant de provoquer un blocage du moteur. Cela peut entraîner une surchauffe ou un incendie.

- Veillez à ce que des cheveux longs ne soient aspirés dans le ventilateur.

- Nettoyez et dépoussierez la grille d'aspiration et de soufflage et prévoyez un espace libre d'au moins 30 cm autour du ventilateur.

- Veillez à ce qu'il n'y ait pas d'objets à proximité du ventilateur qui peuvent gêner l'oscillation (pivotement).

- Ne passez jamais un doigt, stylo, bâtonnet, ou quelque objet que ce soit, à travers la grille de protection du ventilateur en marche !

- Ne vaporisez pas de produits (insecticides, nettoyants) sur ou dans le ventilateur. - Ne laissez pas un ventilateur en fonctionnement sans surveillance.

- Ne pas utiliser ou ranger le ventilateur :

• à des endroits où il pourrait être mouillé ou tomber dans l'eau ;
• près de substances inflammables, explosives ou gazeuses, une étincelle de l'interrupteur pourrait l'enflammer;
• près d'acides, alcali, pétrole et autres substances corrosives.

- Ne branchez pas le ventilateur sur un minuteur ou variateur.

- N'utilisez pas le ventilateur à des températures supérieures à 40 degrés Celsius, à proximité d'appareils de chauffage, ni dans des pièces poussiéreuses.

- Arrêtez, puis débranchez le ventilateur avant de déplacer, nettoyer ou effectuer de l'entretien sur celui-ci. Procédez de même quand le ventilateur n'est pas utilisé. A cet effet, saisissez la fiche. Ne tirez jamais sur le cordon !

• Assurez-vous que la fiche soit retirée de la prise de courant

- Assurez-vous que la fiche soit retirée de la prise de courant avant d'enlever la grille de protection du ventilateur pour des travaux de nettoyage ou d'entretien.

- avant d'enlever la grille de protection du ventilateur pour des travaux de nettoyage ou d'entretien.

- Toujours enlever la fiche de la prise après utilisation.

- Cet appareil ne doit pas être utilisé par des enfants, ou des personnes souffrant d'une limitation physique, sensorielle ou mentale, ou manquant l'expérience et les connaissances nécessaires pour l'utiliser, qu'une personne responsable de leur bien-être ou leur surveillance soit présente ou non. Gardez ces personnes, ainsi que les animaux domestiques, éloignées du ventilateur.

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

- Les enfants ne doivent pas jouer avec l'appareil.

- Évitez que l'appareil souffle en continu sur de jeunes enfants, des patients ou des personnes à mobilité réduite.

- Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

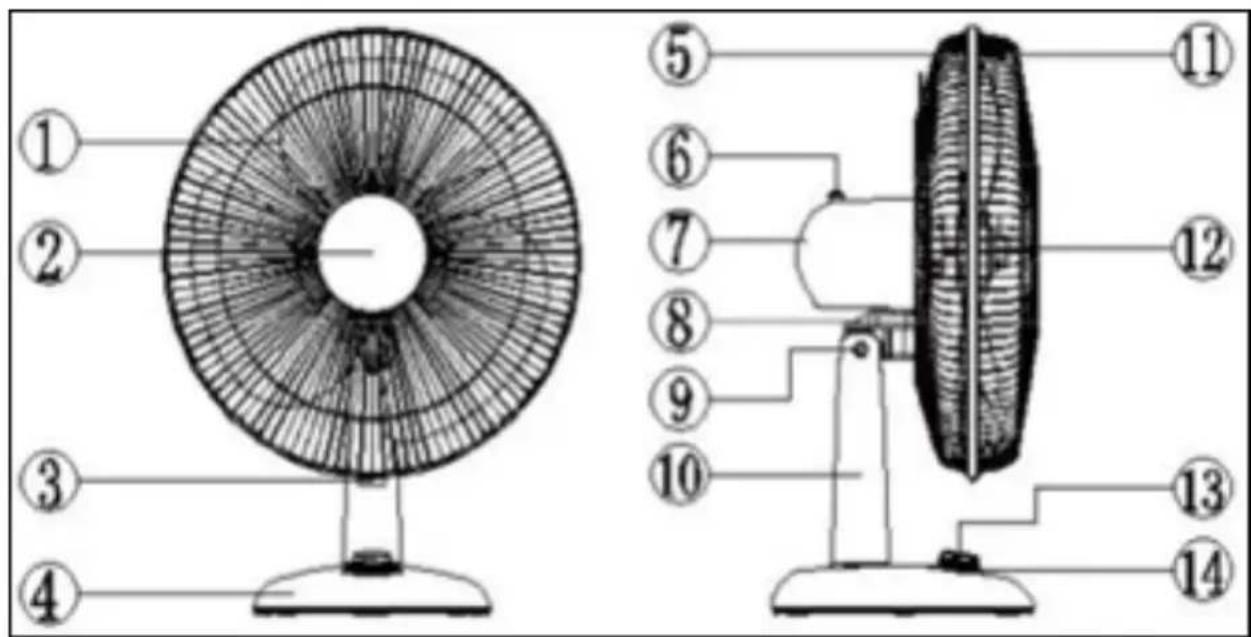

Assemblage et montage Schéma des composants

1. Pale de ventilateur
2. Axe du moteur
3. Fermeture grille de protection
4. Pied en plastique
5. Grille de protection arrière
6. Bouton d'oscillation (pivotement)

7. Bloc moteur

8. Plaque de support de basculement

9. Axe de basculement
10. Support
11. Grille de protection avant
12. Bouchon fileté en plastique fixation pale de ventilateur
13. Bouton de commande
14. Éclairage LED

Assemblage

Étape 1 Retirez les matériaux d'emballage et tenez-les hors de portée des enfants.

Étape 2 Avant de continuer, vérifiez si la fiche ne se trouve plus dans la prise de courant et que le bouton de commande soit sur '0' (arrêt).

Étape 3 Montez le pied en plastique sur le bloc moteur (y compris le support). Passez le cordon électrique avec fiche par l'ouverture dans le pied en plastique, que vous fixez avec les trois vis fournies.

Étape 4 Passez le cordon électrique par le support et par l'ouverture dans le pied en plastique.

Étape 5 Tournez le bouchon fileté en plastique (fixation de pale de ventilateur) de l'axe du ventilateur, tournez dans le sens horaire pour démonter ce bouchon fileté (LOOSEN).

Étape 6 Tournez le presse-étoupe en plastique (fixation de grille de protection) du bloc moteur, tournez dans le sens antihoraire pour démonter ce presse-étoupe (LOOSEN).

Étape 7 Placez la grille de protection arrière contre l'avant du bloc moteur avec la poignée de transport sur la grille de protection dirigée vers le haut. Veillez à ce que les goupilles de positionnement sur le bloc moteur soient placées correcte ment dans les fentes de la grille de protection.

Étape 8 À présent, serrez fermement le presse-étoupe (fixation de grille de protection) dans le sens horaire sur le filetage du bloc moteur.

Étape 9 Enlevez le manchon en PVC de l'axe du moteur.

Étape 10 Placez la pale de ventilateur sur l'axe du moteur. Important! Veillez à ce que les goupilles sur l'axe du moteur tombent parfaitement dans les ouvertures destinées à cet effet dans la pale de ventilateur.

Étape 11 Serrez fermement le bouchon fileté en plastique (fixation de pale de ventilateur) dans le sens antihoraire sur l'axe du moteur pour bloquer la pale de ventilateur.

Étape 12 Contrôlez si la pale de ventilateur tourne correctement.

Étape 13 Desserrez presque entièrement la vis de la bague de serrage. Ensuite, placez la bague de serrage en plastique avec l'encoche arrière autour de la grille de protection arrière.

Étape 14 À présent, placez la grille de protection avant dans l'enco cheavant de la bague de serrage en plastique, puis serrez fermement la vis. Les deux éléments de la grille de protection sont maintenant fermement assemblés.

Fonctionnement

Ne mettez en service le ventilateur que si :

• le ventilateur est entièrement assemblé ;
• tous les assemblages sont fermement serrés ;
• toutes les consignes de sécurité ont été respectées ;
• le ventilateur est placé sur un support plat et stable.

- Contrôlez si la vitesse de ventilateur est sûr.

- Mettez le ventilateur dans la bonne position.

- Insérez la fiche dans une prise de courant appropriée.

- Avec le bouton de commande, sélectionnez la vitesse souhaitée ( arrêt, basse, moyenne, turbo, silence).

- Le ventilateur se met en marche et l'éclairage LED s'allume.

- Si vous le souhaitez, enfoncez le bouton d'oscillation (pivotement) (6) : le ventilateur pivote maintenant à un angle de 45°. En retirant ce bouton, vous arrêtez à nouveau la fonction d'oscillation (pivotement).

- Pour éteindre le ventilateur, mettez le bouton de puissance sur 0 (arrêt). Si vous souhaitez interrompre le fonctionnement pendant plus de quelques minutes, vous devez également retirer la fiche de la prise de courant.

Nettoyage et entretien

Arrêtez le ventilateur, puis retirez la fiche de la prise murale lorsque vous procédez au nettoyage ou à l'entretien.

Le ventilateur ne nécessite qu'un peu d'entretien général, et extérieur. Dépoussiérez-le régulièrement avec un chiffon doux ou un plumeau, ou passez la petite brosse de l'aspirateur. En cas de forte salissure, ouvrez la grille de devant, puis nettoyez la grille et les ailettes à l'aide d'un chiffon légèrement imbibé d'eau additionnée d'un nettoyant ménager. Essuyez bien, laissez sécher le ventilateur, puis remontez-le entièrement avant de l'utiliser à nouveau. Assurez-vous de ne pas mouiller d'autres éléments, en dehors de la grille et des ailettes ! Ne rincez, ni n'arrosez jamais le ventilateur !

Pour éviter la décoloration ou la déformation du matériau, n'utilisez jamais de nettoyants agressifs ou corrosifs.

Lorsque vous rangez le ventilateur à la fin de la saison, remettez-le dans son emballage d'origine : cet emballage offre la meilleure protection. Rangez-le dans un endroit sûr, sec, à une température tempérée.

Problèmes et solutions

Les ailettes du ventilateur ne tournent pas, une fois l'appareil mis en marche.

• La fiche est-elle bien insérée dans la prise murale ?
• La prise murale est-elle alimentée par du courant ?
• Les ailettes ne sont-ils pas bloquées ou endommagées quelque part, par une déformation de la grille de protection ou par un corps étranger ?

Le démarrage s'accompagne d'un bruit anormal

• Vérifiez que les ailettes sont poussées aussi loin que possible sur l'arbre de transmission du moteur.
• Vérifiez l'absence de possibles petites bavures autour des ailettes.
• Vérifiez une possible déformation de la grille de protection, que les ailettes touchent lorsqu'elles tournent.

Avertissement : Les réparations doivent être effectuées par des mon- teurs formés à cet effet. Ceci concerne également le remplacement ou la réparation du câble électrique. Lors d'une réparation, exigez toujours des pièces originales.

Toute modification de l'appareil ou réparation effectué sur l'appareil par une personne incompétente annulent la garantie et la responsabilité du fournisseur, de l'importateur et du fabricant.

ÉLIMINATION

Au sein de l'UE, ce symbole indique que ce produit ne peut être éliminé avec les déchets ménagers habituels. D'anciens appareils contiennent des matériaux précieux recyclables, qui doivent être reconditionnés pour ne pas nuire à l'environnement et à la santé humaine par une collecte incontrôlée des déchets. Par conséquent, nous vous prions de déposer vos anciens appareils dans un point de collecte destiné à cet effet ou de vous adresser au fournisseur où vous avez acheté l'appareil. Ce dernier veillera à ce qu'un maximum de pièces de l'appareil soient réutilisées.
