GEBRUIKSAANWIJZING IDK664ONY Pelgrim

belangrijk om te weten - importante à savoir

tip - conseil

uw inductiekookplaat

Beschrijving 4

Inleiding 5

Algemeen 6

bediening

Instellen 7-11

pannen

De kookplaat optimaal gebruiken 12-14

comfortabel koken

Kooktabel 15-16

onderhoud

Algemeen 17

storingen

Tabel 18

Algemeen 19

milieuaspecten

Verpakking en toestel afvoeren 20

installatievoorschrift

Algemeen 21

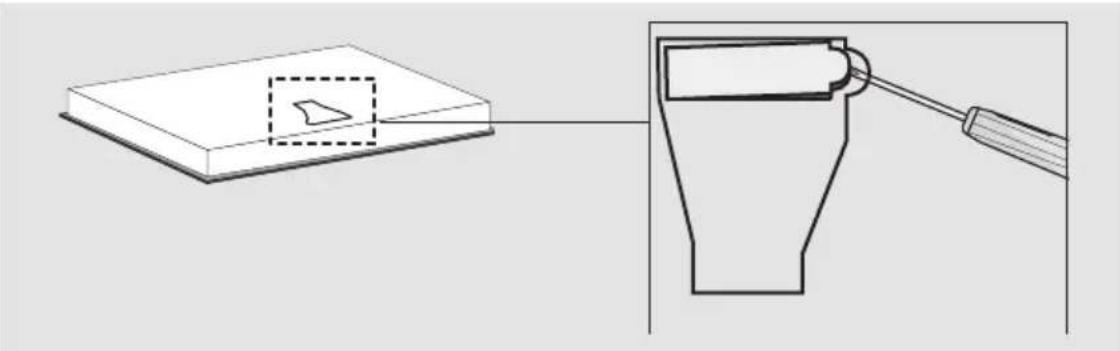

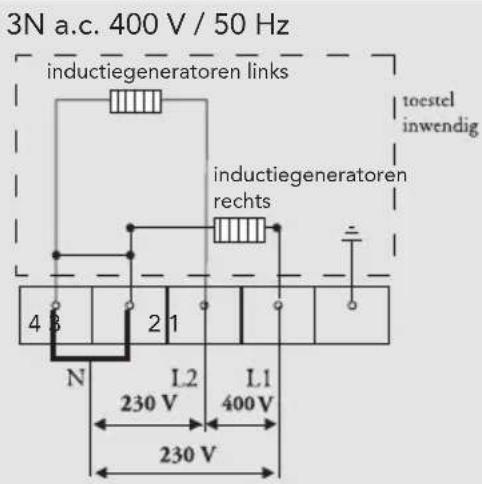

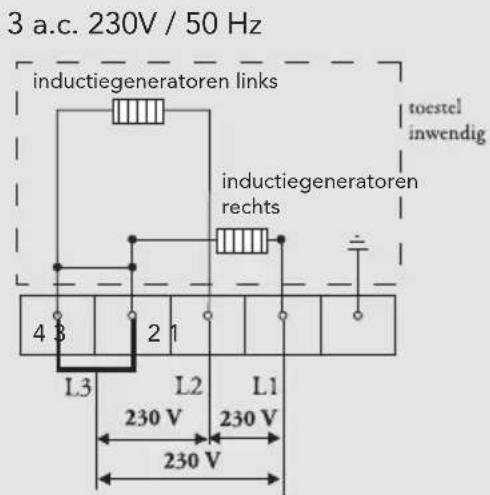

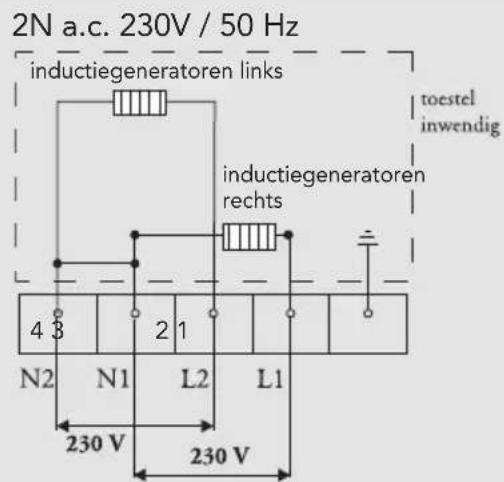

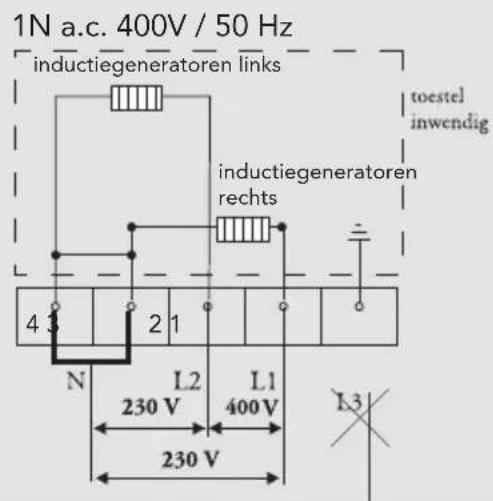

Elektrische aansluiting 22-25

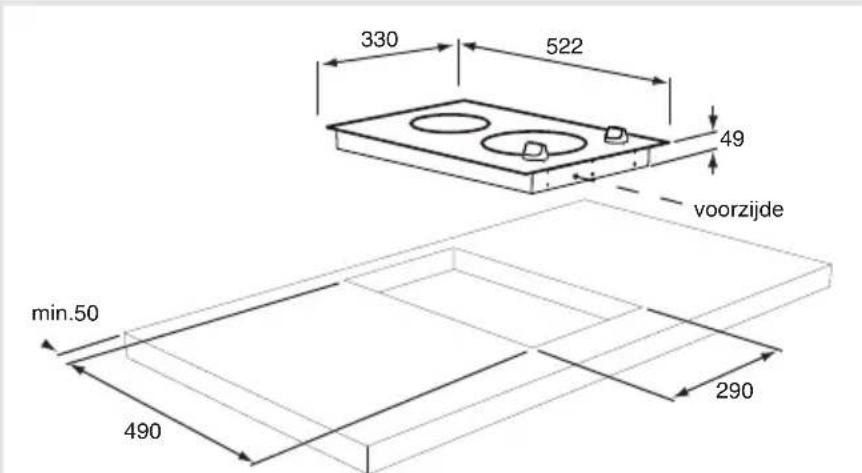

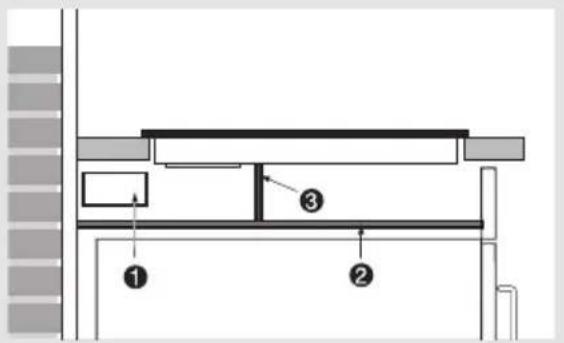

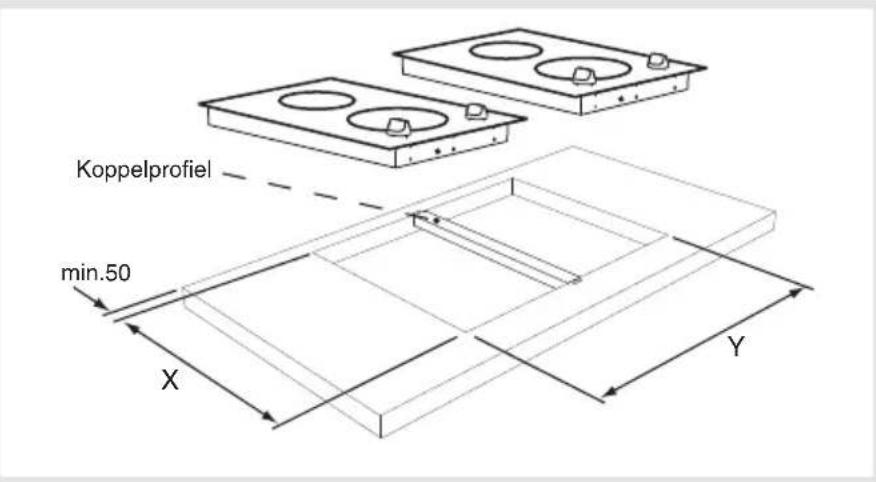

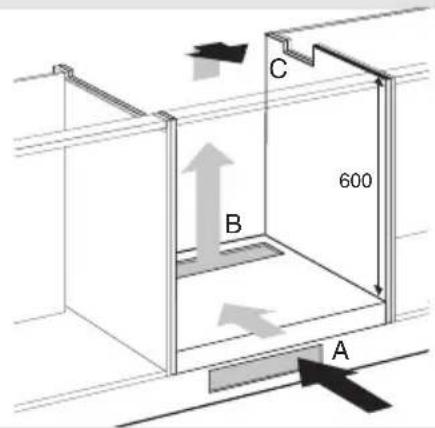

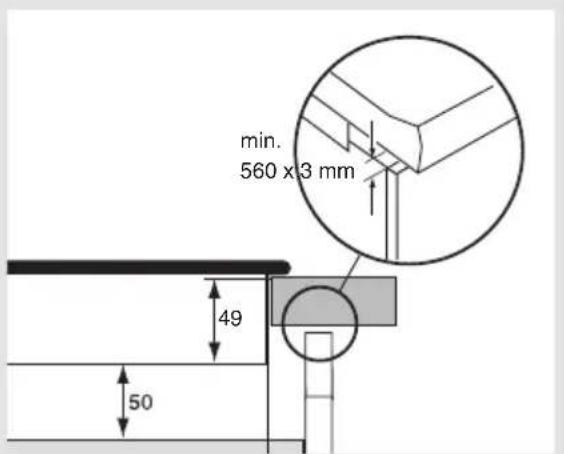

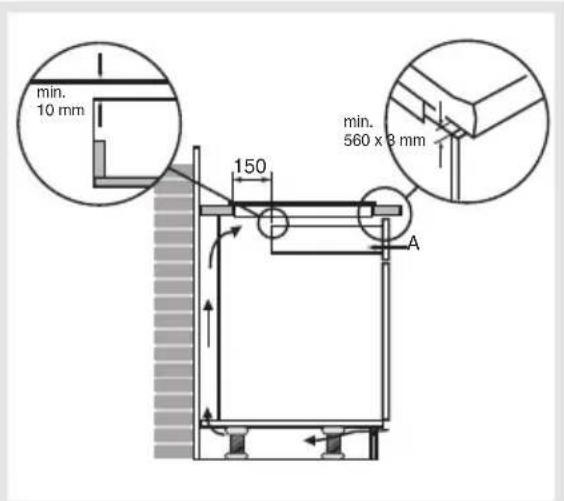

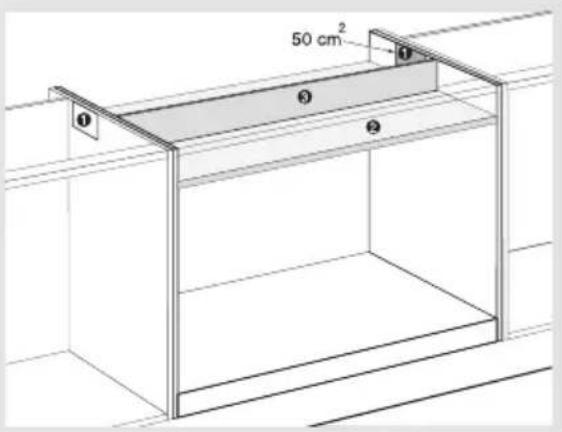

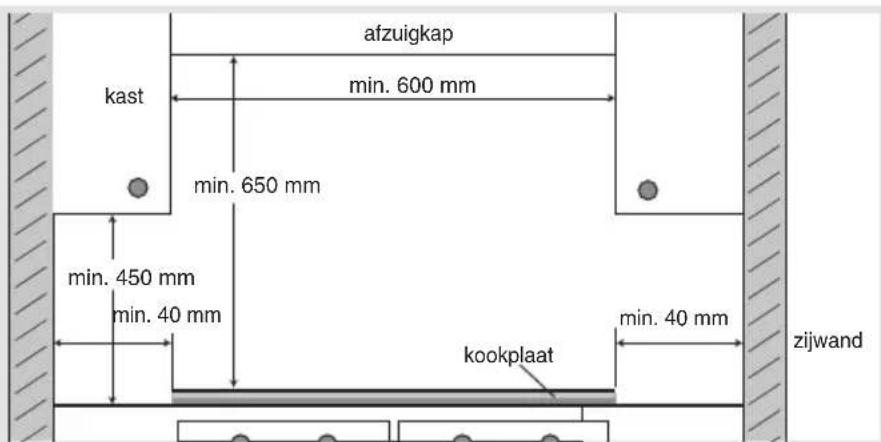

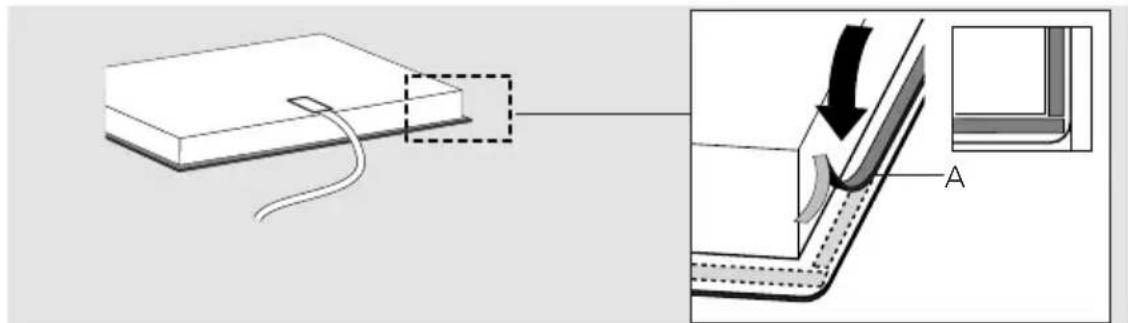

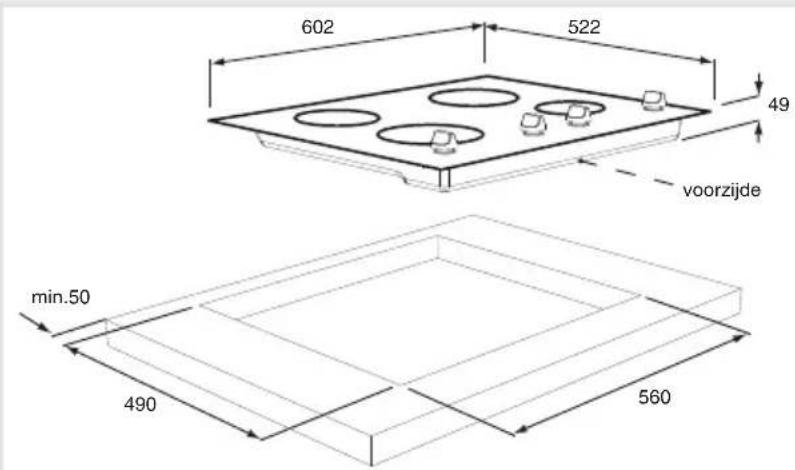

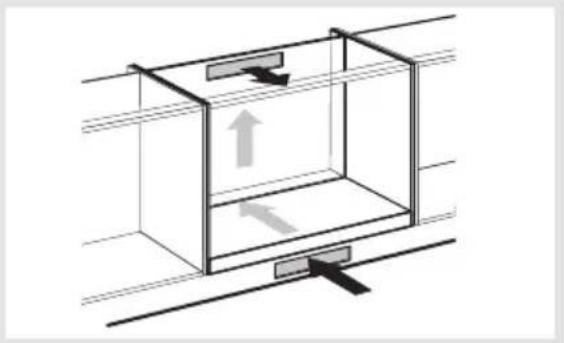

Inbouwen 26-31

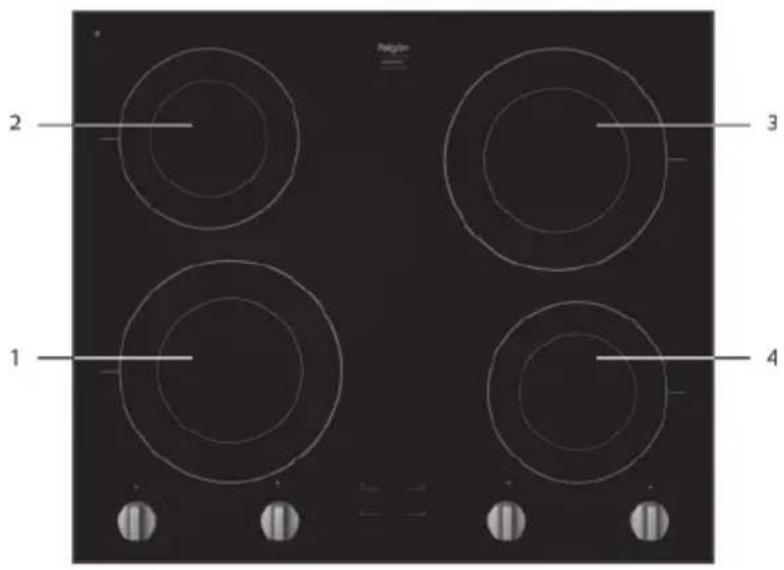

Beschrijving

1. kookzone linksvoor 70 - 2300 Watt
2. kookzone linksachter 40 - 1400 Watt
3. kookzone rechtsachter 70 - 2300 Watt
4. kookzone rechtsvoor 40 - 1400 Watt
5. vermogensregeling + / -

Inleiding

Deze inductiekookplaat is ontworpen voor de echte kookliefhebber. Koken op een inductiekookplaat heeft een aantal voordelen. Het is comfortabel, omdat de kookplaat snel reageert en ook op een zeer laag vermogen is in te stellen. Dankzij het hoge vermogen gaat het aan de kook brengen zeer snel.

De ruime afstanden:tussen de kookzones maken het koken comfortabel.

De kookzones zijn nauwkeurig regelbaar door middel van draaiknuppen. De standen zijn bedoeld als referentie, hierdoorkest u snel een bepaalde instellingkiezen.

Koken op een inductiekookplaat verschlert met koken op een traditioneel toestel. Inductiekoken maakt gebruik van een magnetisch veld om warmte opte wekken. Dit betekent dat u Niet zomaar een willekeurige pan kurz gebruiken. Het hoofdstuk pannen geeft u hierover meer informatie.

Voor optimale verilgheid is de inductiekookplaat uitgerust met meerderete temperatuurbveiligingen en een restwarmtesignalering die aangeeft welke kookzones nog heet+zijn.

In deze handleiding staat beschreiben op welke manier u de inductiekookplaat zo optimaal möglichk=kunt benutten. Naast informatie over de bediening treft u ook ache tergrondinformatie aan die van dienst kan zich bij het gebruik van dit product.

Daarnaast়n kooktabellen en onderhoudstips opgenomen.

De veiligheidsvoorschriften die van belang zijn tijdens de installmentie zich opgenomen in het hoofdstuk 'installatievoorschrift'.

Bewaar deze handleiding zorgvuldig. De handleiding dient als referentie voor de servicedienst. Plak waar het gegevensplaatje welke op de glasplaat geplakt is op deijkende van deze handleiding in het waarvoor bestemde kader.

Zodra u de servicedienst belt zullen de medewerkers vragen maar de gegevens op het bijgeleverde gegevensplaatje. Wanner u deze gegevens Niet hebt is het verlenen van een goede service moeilijker.

Veel kookplezier!

Algemeen

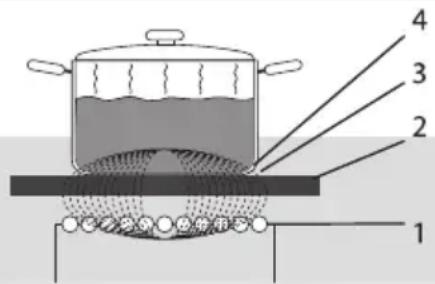

Werking inductie

In het toestel worden een magnetisch veld opgewekt. Door een pan met een ijzeren bodem op een kookzone teplaatsen ontstaat in de panbodem een inductiestroom. Deze inductiestroom wekt warmte op in de panbodem.

De spoel (1) in de kookplaat (2) wekt een magnetisch veld (3) op. Door een pan met een ijzeren bodem (4) op de spoel teplaatsen ontstaat in de panbodem een inductiestroom.

Comfortabel

De elektronische regeling is nauwkeurig en eenvoudig in te stellen. Op de laagste stand(Int)kunt u bijvoorbeeld chocolde direct in de pan smelten of ingredienten bereiden die u gewoonlijk au bain marie verwarmt.

Snel

Door het hoge vermogen van de inductiekookplaat gaat het aan de kook brengen erg snel. Het doorkoken kost even weilijd als koken op een andere kookplaat.

Schoon

De kookplaat is eenvoudig te reinigen. Doordat de kookzones nicht heter worden dan de pan zich, können voedselresten nicht inbranden.

Veilig

De warmte worden opgewekt in de pan zich. De glasplaat worden nicht warmer dan de pan. Hierdoor blijft de kookzone een stuk koeler dan die van bijvoorbeeld een keramische kookplaat of een gasbrander. Na het wegemen van een pan is de kookzone snel afgekoeld.

Lees de separate verilgheidsvoorschriften voordat u het toestel in gebruik neemt!

Instellen

De inductiekookplaat is voorzien van een restwarmte-indicatie, automatische kookduurbegrenzing, aankookautomaat en kinderslot. Op deze en de volgende pagina's(Int)kunt u lezen hoe u gebruik maakt van deze voorzieningen.

Inschakelen

1. Zeteen pan op eenkookzone.
2. Draai de knop van de betreffende zone met de klok mee om het gewenste vermogen in te stellen.

Vermogen instellen

1. Stel een hoger of lager vermogen in door de knop te draaien.

De kookzones hebben 9 standen.

Uitschakelen

Schakel de zone uit door de betreffende knop waar terug in de uitgangspositie te draaien.

Vermogen

Het vermogen van de große zone(s) is instelbaar van 70 - 2300 Watt en het vermogen van dekleine zone(s) van 40 - 1400 Watt.

Even wennen...

In het begin zult u verrastঙ door de snugelid van het toestel. Vooral het aan de kook brengen op een hogere stand gaat zeer snugel. Om overkoken of droogkoken te voorkomen, kut u er het Beste.altijd bij blijven staan. Bij inductiekoken wordt alleen dat deel van de zone benut waar de pan op staat.

Gebrukt u eenkleine pan op een grote zone, dan za het vermogen zich aanpassen aan de diameter van de pan. Het vermogen za dus lager en het za langer duren voordat het gerecht in de pan aan de kook is. Het beste resultaat bereikt u door een pan te nemen diedezelfde afmetingen heeft als de kookzone. Als een te kleine pan gebrukt worden za de kookzone Niet inschakelen. De minimum diameter is 12 cm.

Aankookautomaat

De aankookautomaat is geschikt voor het snel aan de kook brengen van gerechten en verwolgens op een lagere stand doorkoken. De aankookautomaat schakelt zich terug maar de doorkookstand.

1. Zeteen pan op een kookzone.
2. Draai de knop van de betreffende zone gegen de klok in of geheel rechtsom. Een "A" verschijnt in het display.
3. Stel binnen 5 sec. een gewenste doorkookstand in met de draaiknop. Wanner u geen doorkookstand instelt, schakelt de zone waar UIT.

Zodra de doorkookstand ingesteld is, knippert in het display afwisseelend een "A" en de ingestelde doorkookstand. Wanner de aankooktijd verstreten is, stopt het knipperen en wordt de doorkookstand permanent in het display getoond.

Schakel de aankookautomaatuit door de knop terug te draaien maar stand 0 of
verder te draaien maar stand 9.

Stand 9

Stand 9 is geschikt voor het aan de kook brengen van water. Deze stand is te hoog voor het verhitten van boter of melk en veel te hoog voor ontdooien.

Raadpleeg om de techniek te leren kennen de kooktabel in het hoofdstuk comfortabel koken.

Restwarmte-indicator

Na een intensief gebruik van een kookzone kan de gebruekte zone nog enkele minutes warm blijven.

Zolang de kookzone warm is, zal er een "H" in het display blijven staan.

Kookduurbegrenzing

Wanner de tijd verstreken is schakelt de zone automatisch uit.

Kookduurbegrenzung is een veiligheidsfunctie van uw kookplaat. Deze stopfunctie worden automatisch ingeschakeld indien u uw kookplaat na een bereiding vergeet uit te zetten. De kookplaat kan na het uitschakelen gewoon opnieuw ingeschakeld worden. Deijd is afhankelijk van de ingestelde kookstand:

Kook stand Minuten
1 520
2 402
3 318
4 260
5 212
6 170
7 139
8 113
9	90

Kinderslot

Uw kookplaat beschikt over een kinderslot waarmee u de kookplaatkest vergrendelen wonneer deze nicht in gebruik is:

op het moment dat de kookplaat is uitgeschakeld (met het oog op reiniging van de kookplaat) of om onbedoeld inschakelen (bijv. door kinderen) te voorkomen;

Inschakelen

Draai bye (middelste) knappen linksom (terwijl de andere knappen in de nulstand blijven staan).

In het display verschijnt een "L" als teken dat het kinderslot is ingeschakeld.

Uitschakelen

Opdezelfde manier kan het kinderslot uitgeschakeld worden. Na het uitschakelen van het kinderslot verschijnt een 0^ in het display.

Extra zekerheid

Veiligheid kookplaat

• Een sensor contrôleert ononderbroken de temperatuur van de onderdelen van de kookplaat. Bij een te hove temperatuur worden het vermogen van de kookplaat automatisch verlaagd.
  Zodra u de kookpan van de kookplaat verwijdert, stopt automatisch de kookactiviteit. Wen uzelf echter aan.altijd de kookplaat of zone na gebruikuit te schakelen om onbedoeld inschakelen te voorkomen.
  ■ Wanner de kookzone 10 minuten geen pan detecteert schakelt hij UIT.

Veiligheid kookpannen

Elke kookzone is voorzien van een sensor die ononderbroken de temperatuur van de bodem van de kookpan controeert om elk risico op oververhitting bij bijvoorbeeld een drooggekooke te pan te vermijden.

Veiligheid metalen voorwerpen

Eenklein voorwerp zoals een tekleine kookpan (kleiner dan 12~cm ),een vork of een lepel worden de kookplaat Niet als een kookpan gedetecteerd. Het display van de zone knippert en de kookplaat worden Niet ingeschakeld.

Oververhittingsbeveiligingen

Het toestel kan oververhit raken, wanner:

de pan de warmte Niet goed geleidt;
vet of olie op een hoge stand verhit worden;

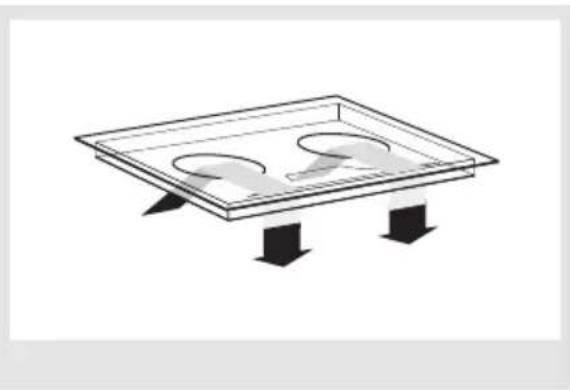

er onvoldoende luchtcirculatie is (zie ook ventilatiebeveiliging bij het installatievoorschrift).

In geval van oververhitting leidt dit bij de desbetreffende kookzone, respectievelijk alle kookzones, tot een van de volgende reacties:

de kookplaat za het toegevoerde vermogen ie ts softenemen;
- wonneer dit nicht helpt za de kookplaat uitschakelen en de melding E2 in de displaysCTXien.

Wanner de kookplaat voldoende is afgekoeld verdwijnt de melding E2 waar en=kunt u het toestel opnieuw inschakelen.

Voorkom dat de oververhittingsbeveiliging van het toestel geactiveerd worden door:

• pannen te gebruiken die de warmte goed geleiden;
  vet of olie op een lagere stand te verhitten;
  voldoende luchtcirculatie.

Neem contact op met de servicedienst of een erkend vakman indien de oververhittingsbeveiliging desondanks opnieuw geactiveerd worden.

De kookplaat optimaal gebruiken

Het warmteverlies is minimaal odomat de warmte in de pan zich opgewekt worden. Bijkleinere pannen worden alleen dat deel van de zone geactiveerd dat contact maakt met de panbodem. Een bijkomend voordeel is dat de handgrepen van de pan Niet warm worden door stralingswarmte langs de pan.

1. Warmteverlies en hete handgrepen bij een conventionele kookplaat.
2. Geen warmteverlies en koude handgrepen bij inductiekoken.

Zandkorrettjes konnen krasjes veroorzaken die nicht mehr te verwijderen zijn.

Zet alleen pannen met een schone bodem op het kookvlak.
- Til pannen alkijd op als u ze verplaatst.
- Gebruik de kookplaat Niet als werkvlak.

Schuif de panbodem over een (vochtige) doek, voordat u de pan op het kookvlak zet. Dit voorkomt dat er zandkorrettjes en dergelijk op het kookvlak terechtkommen.

Til pannen alteid op; schuif er nooit mee.

Kook aktijd met het deksel op de pan om energieverlies te voorkomen.

Bij inductiekoken worden gebruik gemaatk van een magnetisch veld om warmte op te wekken. Daarom要去 de panbodem ijzer bevatten en dus magnetisch zich. De kookzones van de kookplaat hebben de volgende diameters:

IDK 645 - linksvoir en rechtsachter 20~cm ,rechtsvoir en linksachter 16~cm

IDK 345 - voor 20~cm ,achter 16 cm.

De kookplaat past zichECHTER automatisch aan bij gebruik van Kleinere of grotere pannen. Bij Kleinere pannen is er dus geen energieverlies, maar het vermogen is lager dan bij grotere pannen. De panbodem要去 altijd groter zijn dan 12 cm.

U kunt zich met een magneet controlleren of uw pannen geschikt+zijn.

Een pan is geschikt wanner:

de panbodem worden aangetrokken door een magneet;
de pan geschikt is voor elektrisch koken.

Gebruik alleen pannen met een dikke (minimaal 2,25mm ), vlakke bodem die geschikt zich voor inductiekoken. Het Beste zich pannen met het "Class Induction" keurmerk.

Pannen, waarvan de bodem Niet magnetisch is of Niet geschikt+zijn voor elektrisch koken,+zijn ongeschikt voor gebruik op de inductiekookplaat.

Geschikt

• speciale roestvrijstalen pannen voor inductiekoken;
  ■ solide geëmailleerde pannen;
• geëmailleerde gietijzeren pannen.

Ongeschikt

Aardewerk, aluminium, kunststof, koper, porselein, roestvrijstaal

Wees voorzichtig metplaatstaal geëmailleerde pannen. Deze{kunnen beschadigd raken als ze gebruikt worden voor inductiekoken. Met name wanner deze pannen een te dunne bodem hebben.

Bijplaatstaal geemailierde pannen kan:

• email aftpringen (het email LAST LOS VAN HET STaal) wonneer u de kookplaat op een hoge stand inschakelt terwijl de pan (te) droog is;
• de panbodem kromtrekken door bijvoorbeeld oververhitting of door gebruik van een te hoog vermogen.

Gebruik nooit paffen met een vervormde bodem. Een holle of bolle bodem kan de werkung van de oververhittingsbeveiliging belemmeren. Het toestel worden te warm. Hierdoor kan de glasplaat barsten en de panbodem smelten.

Schade, ontstaan door het gebruik van ongeschikte pannen of droogkoken, valt buiten de garantie.

Geluid in de bodem van de pan

Tijdens het koken(Int)kunt u een ratelend geluid horen in de bodem van de pan. Dit is onschuldig.Het geluid wordt veroorzaakt doordat het hoge vermogen van de kookzone inwerkt op de panbodem.

Verminder het rateelende geluid door een lagere stand te kiezen.

Snelkookpannen

Inductiekoken is zeer geschikt voor het koken in snelkookpannen. De kookzone reageert zeer snel, waardoor de snelkookpan ook snel op druk is. Zodra u een kookzone uitschakelt stopt het kookproces direct.

Gebruikte pannen

• Pannen waarmee al eerder op een gaskookplaat is gekoott, zichn Niet meer bruikbaar voor inductie.

Kooktabel

De onderstaande babel is uitsluitend bedoeld als leidraad,,ondat de instelwaarde afhankelijk is van de hoeveelheid en samenstelling van het gerecht en de pan.

Gebruik de hoogste stand voor:

■ snel aan de kook brengen;
■ slinke van bladgroenten;
blancheren van groenten;
verhitten van olie en vet;
bakken van biefstuk (saignant, rood);
- onder druk brengen van een snelkookkan;
- koken van glad gebonden pudding en vla.

Gebruik eenietsgagerestandvoor:

aanbraden van vlees;
bakken van platvis, dunne moten of filet;
bakken van gare aardappelen;
■bereiden van glad gebonden soepen en sauzen;
bakken van omeletten;
bakken van biefstuk (medium, rozerood);
■ frituren (afhankelijk van de temperatuur en de hoeveelheid).

Gebruik een stand iets boven de middelste stand voor:

bakken van dikke pannenkoeken;
■ bakken van dik, geganeerd vlees;
gaar bakken van dun vlees;
doorbraden van groot vlees;
uitbakken van spek of bacon;
bakken van rauwe aardappelen;
bakken van wentelteefjes;
bakken van gepaneerde vis;
■ bakken van dun, gepaneerd vlees;
bakken van omeletten.

Gebruik de middelste standen voor:

• doorkoken van grote hoeveelheden;
  ontdooien van harde groenten, bijvoorbeeld sperziebonen.

Gebruik de laagste standen voor:

trekken van bouillon;
rood koken van stoofperen;
■bereiden van stoofvlees;
- doorkoken van gerechten;
smoren van groenten.

Algemeen

Dagelijke Reiniging

Hoewel overgekookt voedsel Niet kan inbranden verdient het aanbeveling de kookplaat direct na gebruik schoon te make. Voor de dagelijkse reiniging kunt u het Beste een mild reinigingsmiddel en een vochtige doek gebruiken. Nadrogen met keukenpapier of een droge doek.

Hardnekkige vlekken

Ook hardnekkige vlekken zijn met een mild reinigingsmiddel, bijvoorbeeld afwasmiddel, te verwijdersen. Verwijder waterkringen en kalkresten met schoonmaakazijn. Metaalsporen (ontstaan door schuiven van pannen) zijn vaak lastig te verwijdersen. Hiervoor zijn speciale middelen verkrijgbaar in de handel.

Overgekooke voedselresten verwijderen met een glasschraper. Ook gesmolten kunststof en suiker=kunt u verwijderen met een glasschraper.

Nooit gebruiken

Schuurmiddelen mag u nooit gebruiken. Deze peroorzaken krasjes waarin zich kalk en vuil ophopen. Gebruik ook nooit scherpe voorwerpen, zoals staalwol en schuursponsjes.

Schakel, voordat u met schoonmaken begint, eerst het kinderslot in.

Wanner u twijfelt over de goede werkung van uw inductiekookplaat betekent dit Niet automatisch dat er een defect is. Controller in elk geval de volgende punten:

Tabel

Probleem Mogelijk oorzaak Oplossing
Bij het in werkung stellen verschijnt er tekst in de displays.	Normale werking. NIETS: wie hoofdstuk	"inbouwen" bij het installmentievoorschrift.
Bij het inschakelen van de kookplaat slaat de zekering van uw installatione door.	Verkeerde aansluiting van de kookplaat.	Controller de elektrische aansluiting.
De ventilatie blijft nog enkele minuten doorwerken nadat de kookplaat is uitgeschakeld.	Afkoeling van de kookplaat. Dit is normaal.
De kookplaat werkkt Niet en er verschijnt niets op het display.	Geen stroomtoevoer door defecte voeding of foutieve aansluiting.	Controller de zekering of de elektrische verligheidsschakelaar (bij een toestel zonder stekker).
Nadat u een kookzone heeft ingeschakeld verschijnt het symbol y in het display.	De gebruikte kookpan is Niet geschikt voor koken op inductie of heeft een diameter diekleiner is dan 12 cm.	Zie hoofdstuk "Comfortabel koken".
De kookpannen makeen lawaai tijdens het koken.	Dit wordenveroorzaakt door de doorstroming van de energia van de kookplaat waar de kookpan.	Bij een hoge kookstand is dit normal aanbepaalde types van kookpannen. Dit is Niet schadelijk voor de pannen of de kookplaat.
De kookplaat geeft bij de eerste kookbeurten een lichte geur af.	Normaal voor een/Newt apparaat. Dit	verdwijnt na enkeleKaren koken.
Foutcode P	Een knop worden te lang bediend of er is een kabelbreuk.	Knop loslaten. Neem contact op met de serviceorganisatie wonneer storing blijft.
Foutcode E4, E5, E6 of E9 Generator	defect. Neem contact op met de	serviceorganisatie.
Foutcode E2 Kookplaat oververhit. De kookplaat is uitgeschakeld door	de kookplaat is uitgeschakeld door	oververhitting. Laat de kookplaat afkoelen en gebruik een lagere kookstand.
Foutcode E3 De gebruikte kookpan	s Niet geschikt voor koken op inductie.	Zie hoofdstuk "Pannen".
Foutcode L	Kinderslot is ingeschakeld. Zie hoofdstuk	"Kinderslot", paging 10.

Algemeen

Raadpleeg bij storingen het telefoonnummer van de servicedienst. Zie hiervoor de bijgeleverde garantiekaart of raadpleeg de internet site www.hps.nl.

Indien u een barstje of scheurtje (hoe Klein ook) op de glasplaat vaststelt, schakel dan de kookplaat onmiddelijkukt, haal meteen de stekker van de kookplaat uit het stopcontact, verbreek de (automatische) zekering(en) in de meterkast of zet de schakelaar in de toevoerleiding op nul bij een vaste aansluiting. Neem verwolgens contact op met de servicedienst.

Alleen een erkend elektrotechnisch installmenter mag dit toestel aansluiten!

De installmentie要去 geschieden volgens de nationale en lokale geldende voorschriften.

Schade ontstaan door verkeerd aansluiten of verkeerd inbouwen valt nicht onder de garantie.

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaatk van duurzame materialen. Dit toestel要去 aan het eind van zich levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt konnen zijn:

karton;
polyethylenfolie (PE);
CFK-vrij polystyreen (PS-hardschuim);

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Op het typeplaatje is het symbool van een doorgekruiste vuilnisbak aangebracht:

Dit betekent dat het apparaat aan het einde van zich levensduur Niet bij het gewone huisvuil mag worden gevoegd, maar waar een special centrum voor geschieiden afvalinzameling van de gemeente要去 worden gebracht of maar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat zoals deze kookplaat voorkomt möglichn negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat en zorgt ervoor dat de materialen waaruit het apparaat bestaat teruggewonnen+kennen worden om een aanmerkelijke besparing van energia en grondstoffe te verkrijgen.

Om op de verplichting tot gezcheiden verwerking van elektrische huishoudelijkte apparatuur te wijzen, is op het product het symbol van een doorgekruiste vuilnisbak aangebracht.

Algemeen

Dit toestel voldoet aan alle relevante CE richtlijnen.

Op het geveensplaatje aan de onderzijde van het toestel worden de totale aansluitwaarde, de vereiste spanning en de freqentie aangegeven.

Veiligheid

Alleen een erkend elektrotechnisch installeur mag dit toestel aansluiten. De aansluiting要去 voldoen aan de nationale en lokale voorschriften.

Het toestel moet.altijd geaard zichn.

Schade ontstaan door verkeerd aansluiten, verkeerd inbouwen of verkeerd gebruik valt nicht onder de garantie.

Voor een goede werkig van het toestel is het van belang dat:

de aansluitkabel vrij hangt en Niet door een lade worden aangestoten;
- het werkblad vlak is.

De wanden en het werkblad rond het toestel moeten van hittebestendig (>85^) materiaal zich. Ook al wordt het toestel zich nicht warm, door de warmte van bijvoorbeeld een hete braadpan zou de wand+kunnen verkleuren of beschadigen.

Elektrische aansluiting

Gebruik voor het aansluiten een goedgekeurde kabel, afhankelijk van devoorschriften. De kabelommanteling moet van rubberহn.

Raadpleeg bij storingen de babel op pagina 18. Aan de onderzijde van het toestel bevindt zich een etiket met waarop de aansluit schemas. De aansluitklemmen zijn bereikbaar nadat u het aansluitkastje aan de onderzijde hebt geopend. Open de deksel van het aansluitkastje met behulp van een schroevendraier.

Wilt u een vaste aansluiting make, zorg er dan voor dat er een omnipolare schakelaar met een contactafstand van minimaal 3mm in de toevoerleiding worden aangebracht.

Vermogenstabel

Kookplaattype IDK332 IDK664
Inductie x x
Aansluiting
230 V - 50 Hz x x
Maximale vermogen kookzones
Linksvoor 2300 W continu 2300 W continu
Linksachter 1400 W continu 1400 W continu
Rechtsachter - 2300 W continu
Rechtsvoor - 1400 W continu
Aansluitwaarde
L1 - 3700 W
L2 - 3700 W
Totale aansluitwaarde 3700 W 7400 W

Het toestel kan op de volgende manieren worden aangesloten:

Veel voorkomende aansluitingen

2fasen met 2 nullen aansluiting (22N a.c. 230V / 50Hz)

De spanning:tussen de fase en de nul is 230 V a.c. Tussen de fasen kan een spanning van O V staan wanner.Deze in de meterkast zijn aangesloten op bezelfde fase maar ook 400 V wanneer.Deze zijn aangesloten op 2-verschillende fasen.Uw groepen要去 afgezekerd zijn met minimaal 16 A (2x).De aansluitkabel moet eenaderdoorsnede hebben van minimaal 2,5mm^2

3fasen met 1 nul aansluiting (3 1N a.c. 400V / 50Hz

De spanning:tussen defasen en de nul is 230V ac.

Tussen de fasen staat een spanning van 400 V. Breng een verbindingsbrug aanCUSEN de aansluitpunten 3-4.Fase 3 wordt Niet belast en kan nicht worden aangesloten.Uw groepen moeten afgezekerd zich met minimaal 16 A (3x). De aansluitkabel要去eienaderdoonsnde hebben van minimaal 2,5mm^2

2fasen met 1 nul aansluiting (21N a.c. 400V / 50Hz)

De spanning:tussen defasen en de nul is 230V ac.Tussen defasen staat een spanning van 400 V. Wanner er geen spanning van 400 V:tussen defasen aanwezig is, is er spreke van twee draden die vandezelfde fase zich af getakt in de meterkast en moet de kookplaat worden aangesloten met 2 nuldraden, zoals hiervoor genoemd bij 2 fasen met 2 nullen.

Breng een verbindingsbrug aan:tussen de aansluitpunten 3-4.

Uw groepen要去en afgezekerd zich met minimaal 16 A (2x). De aansluitkabel要去 eenaderdoorsnede hebben van minimaal 2,5mm^2

Bijzondere aansluitingen

1 fase aansluiting (1 1N a.c. 230 V / 50 Hz):

De spanning tussen de fase en de nul is 230V a.c.

Breng verbindingsbruggen aan:tussen de aansluitpunten 1-2 en 3-4.

Uw groep要去 afgezekerd zich met minimaal 32 A. De aansluitkabel要去 eenaderdoorsnede hebben van minimaal 6mm^2

Bijzondere aansluitingen

3fasen aansluiting (3a.c. 230V / 50Hz

De spanning:tussen defasen is 230V a.c.Breng een verbindingsbrug aan tussende aansluitpunten 3-4.Uw groepen要去 en afgezekerd zijn met minimaal 16 A (3x). De aansluitkabel moet eenaderdoorsnede hebben van minimaal 2,5mm^2

Met de op het aansluitblok aanwezige bruggenkest u de vereiste doorverbindingen makezoals in voorgaande illustraties staat aangegeven.

Veiligheidsvoorschriften

Voor een goede werkig van het toestel is het volgende van belang:

• Dat er voldoende ventilatie aanwezig is voor het koelen van de kookplaat, een en ander volgens de in dit hoofdstuk gespecificierde möglichkheden.
• De ventilatielucht die de kookplaat aanzuigt mag nicht warmer zijn dan 35^ . Houd hier rekening mee als u een oven onder de kookplaat inbouwt.
• Dat de aansluitkabel vrij hangt en Niet door een lade aangestoten worden.
• Het aanrechtblad moet minimaal 2,8 cm en mag maximaal 5 cm dik়.
• Dat het aanrechtblad vlak is.

Inbouwen

Uitsparing in werkblad zagen

Zaag de uitsparing in het werkblad. Doe dit zeer nauwkeurig (zie tabel). Zaag ook eventueel aanwezigete tussenschotten UIT. De afstanden van de zaagmaat tot dechterwand en/of zichwand staan vermeld in de tabel.

Inbouwmaten IDK664

Inbouwmaten IDK332

Tabel:

Kookplaattype IDK332 IDK664
Toestel bredte x diepte 330 x 522 mm 602	x 522 mm
Inbouwhoogte vanaf bovenkant werkblad 49	mm 49 mm
Zaagmaat bredte x diepte 290 x 490 mm 5	60 x 490 mm
Afstand zaagmaat tot weiterwand Minimaal	50 mm Minimaal 50 mm
Afstand toestel tot+zijwand Minimaal 40 mm	Minimaal 40 mm

Afmetingen uitsparing in werkblad

Gebruik het bijgeleverde koppelprofiel wonneer de toestellen strak gegen elkaar gemonteerd worden. Hou minimaal een rand van 60~mm tussen de uitsparingen indien het koppelprofiel Niet worden gebruikt.

	y x	y x	y x
x 490	490 490
y 290	620 950

Benodigde vrije ruimte rondon:

Beluchting

De elektronica in het toestel heeft koeling nodig. Aan de onderzijde van het toestel bevinden zich de ventilatieoppeningen. Door deze oppeningen要去 koele lucht aangezogen hunnen worden. Aan de voorzijde en onderzijde is het toestel voorzien van uitblaasoppeningen.

Voor een optimale koeling van het kooktoestel moet u enkele wijzigingen aanbrengen in het keukenmeubel.

Boven lade, deur of vaste blende

Zaag de beluchtingsopeningen (min. 100cm^2 )uit.Beluchting vindtplaats via plint en achechterijde kast.

Een lade mag de ventilatieopeningen aan de onderzijde van het toestel nicht afluien.

Bij een lade moet er aan de voorzijdeen opening gemaakt worden vanminimaal 560× 3mm .De afstandtussen lade A en de kookplaat要去 minimaal 10mm bedragen.Bij eenvaste blende hoeven geen extraanpassingen voor beluchting tegeschieden.

Boven een 60 cm oven van het merk Pelgrim

Nismaat minimaal 600 mm hoog. Beluchting vindt plaats via plint en awhile zijde oven. Bij een oven moet er aan de voorzijde een spleet gemaakt worden van minimaal 560× 3mm Zaag de beluchtingsopeningen "A" + "B"uit (100~cm^2) .Maak een uitsparing "C" in de zichwand van de keukenkast voor het doorvoeren van de aansluitkabel.

De kookplaat mag alleen met Pelgrim-ovens worden gecombineerd, nicht met combitrons.

Let er op dat de aansluitkabels vrij hangen. Is er een lade onder de inductiekookplaat, zorg er dan voor dat de lade Niet boven de rand bevuld is om de beluchting nicht te belemmeren.

Installatie van de inductiekookplaat boven een combitron, magnetron, Pelgrim oven van 90~cm of een oven van een ander merk.

Zaag de beluchtingsopening(en) (1)uit zodate de totale oppervlakte vande gaten minimaal 100~cm^2 is.Zie bijvoorbeeld figuur met twee gaten van 50~cm^2

Plaats een schermplaat (2) tussen de oven en de kookplaat. Deplaat要去 minimaal 10mm dik zichen en hittebestendig (85^) . De ruimte tessen de onderzijde van de kookplaat en schermplaat要去 minimaal 50~mm bedragen.

Beluchting vindtplaats via denaatliggende kasten.

Installer de kookplaat zo dat de stekker algijd gemakkelijk bereikbaar blijft.

1. Controller of het keukenmeubel en de uitsparing voldoen aan de gestelde eisen (uitsparing in werkblad zagen).
2. Verwijder de beschermfolie van het afldichtband (A) en plank het band in de groef van de aluminium profielen of op de rand van de glasplaat. Plak het afldichtband Niet door de hoek, maar knip 4 stukken die goed aansluiten in de hoek.
3. Als het werkblad van hout is, behandel dan de kopse kanten van het werkblad met afldichtvernis, om uitzetten van het werkblad door voucht te voorkomen.
4. Keer het toestel om en leg het in de uitsparing.
5. Sluit het toestel aan op het elektriciteitsnet. Alle displays zullen even oplichten. Het toestel is nu gebruiksklaar.
6. Controller de werkung.
   Indien het toestel fout is aangesloten za het niets in de displays latent zien.
7. Overhandig de gebruiksaanwijzing aan uw client.

Dit plaatje bevindt zich aan de bovenzijde van het toestel.
Cette plaque se trouve sur le dessus de l'appareil.

Houd, wanneru contact opneemt met de serviceafdeling, de productiecode (PCODE)

en het volledige itemnummer (ITEMNR) bij de hand.
