GEBRUIKSAANWIJZING IAN 296071 MIOMARE

Montage-, bedienings- en veiligheidsinstructies

DE AT CH

EINHEBEL-SPÜLTISCHARMATUR

NL/BE Montage-, bedienings- en veiligheidsinstructies Pagina 17

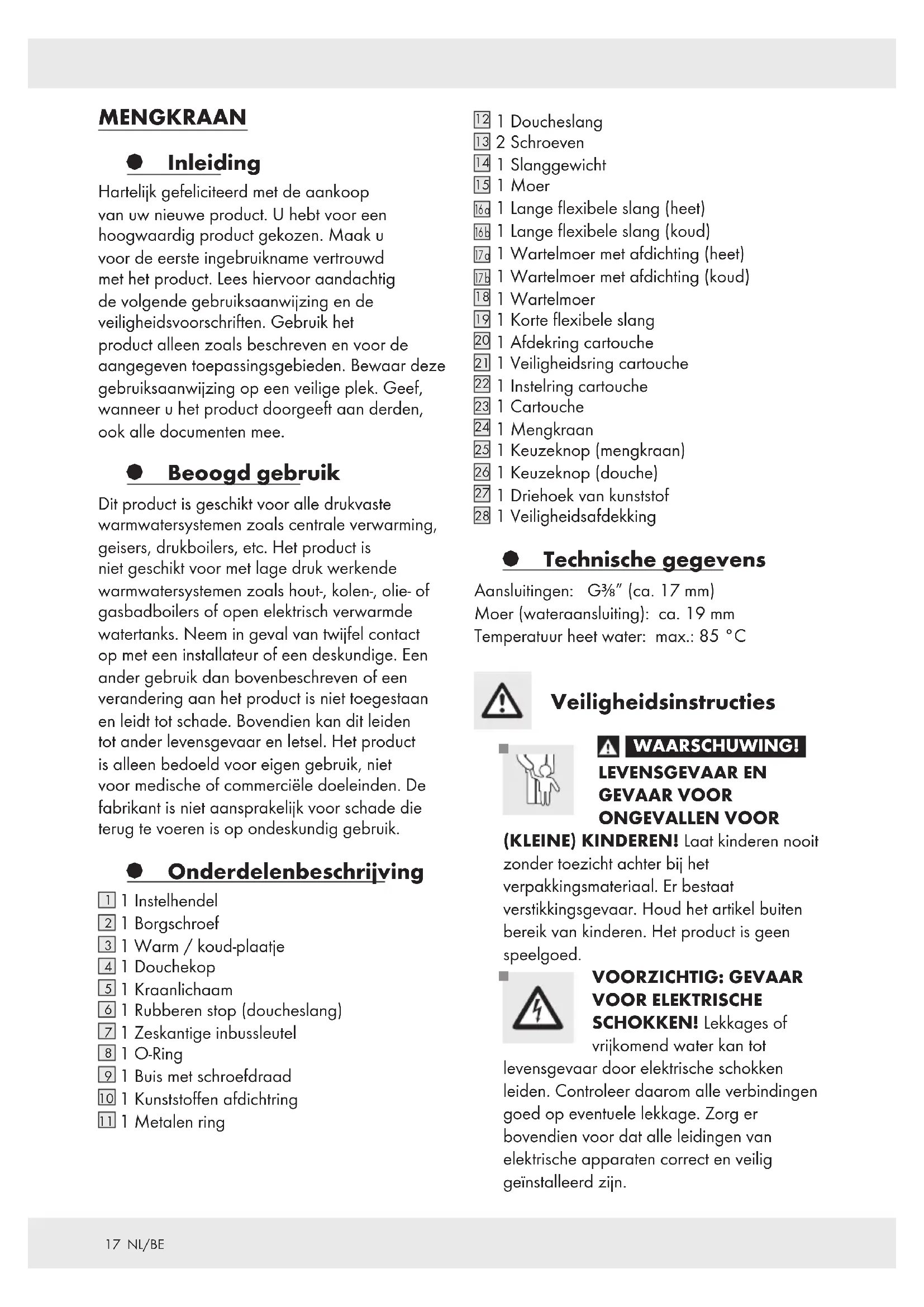

Hartelijk gefeliciteerd met de aankoop van uw neue product. U hebt voor een hoogwaardig product gekozen. Maak u voor de eerste ingebruikname vertrouwd met het product. Lees hiervoar aandachtig de volgende gebruiksaanwijzing en de veiligheidsvoorschriften. Gebruik het product alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Bewaar deze gebruiksaanwijzing op een veilige plek. Geef, wanneer u het product doorgeeft aan derden, ook alle documenten mee.

Beoogd gebruik

Dit product is geschikt voor alle drukvaste warmwatersystemen zoals centrale verwarming, geisers, drukboilers, etc. Het product is nicht geschikt voor met lage druk werkende warmwatersystemen zoals hout-, kolen-, olie- of gasbadboilers of open elektrisch verwarmde watertanks. Neem in geval van twijfel contact op met een installmenter of een deskundige. Een ander gebruik dan bovenbeschreiben of een verandering aan het product is Niet toegestaan en leidt tot schade. Bovendien kan dit leiden tot ander levensgevaar en letsel. Het product is alleen bedoeld voor eigen gebruik, Niet voor medische of commerciele doeleinden. De fabrikant is Niet aansprakelijk voor schade die terug te voeren is op ondeskundig gebruik.

Onderdelenbeschrijving

1 Instelhendel
21 Borgschoef
31 Warm / koud-plaatje
41 Douchekop
51Kraanlichaaam
1 Rubberen stop (doucheslang)
1 Zeskantige inbussleutel
81O-Ring
1 Buis met schroefdraad
1 Kunststoffen aufdichtring
1 Metalen ring

1 Doucheslang
13 2 Schroeven
1 Slanggewicht
15 Moer
1 Lange flexibele slang (heet)
1 Lange flexibele slang (koud)
7.1 Wartelmoer met aufdichting (heet)
1 Wartelmoer met afdichting (koud)
18 1 Wartelmoer
1 Korte flexibele slang
201 Afdekring cartouche
21 1 Veiligheidsring cartouche
22 1 Instelring cartouche
23 1 Cartouche
241 Mengkraan
25 1 Keuzeknop (mengkraan)
26 1 Keuzeknop (douce)
Driehoek van kunststof
28 1 Veiligheidsafdekking

Technische gegevens

Aansluitingen: G^3 / 8 (ca. 17 mm)

Moer (wateraansluiting): ca. 19 mm

Temperatuur heet water: max.: 85^

Veiligheidsinstructies

WAARSCHUWING!

LEVENSGEVAAR EN GEVAAR VOOR

ONGEVALLEN VOOR

(KLEINE) KINDEREN! Laat kinderen nooit

zonder toezicht achefter bij het verpakkingsmaterialial. Er bestaat verzstikkingsgevaar. Houd het articlel buiten bereik van kinderen. Het product is geen speelgoed.

VOORZICHTIG: GEVAAR

VOOR ELEKTRISCHE

SCHOKKEN! Lekkages of

vrijkomend water kan tot

levensgevaar door elektrische schokken leiden. Controller aanom alle verbindingen goed op eventuele lekkage. Zorg er bovendien voor dat alle leidingen van elektrische apparaten correct en veilig geinstalleerd zich.

VOORZICHTIG!

VERWONDINGSGEVAAR! Zorg ervoor dat alle onderdelen intact en deskundig gemonteerd zich. Bij ondeskundige installmentie bestaat er gevaar voor letsel. Houd er rekening mee dat de onderlegringen en afdichtingen aan slijtage onderhevig zich en regelmatig moeten worden verrangen. Beschadigde delen+kennen deeiligkeit en de werkking beinvloeden.

OPGELET! GEVAAR VOOR MATERIAL

SCHADE! Laat de montage uitsluitend door vaklieden uitvoeren. Lekkages of vrijkomend water konnen aanzienlijke materiele schade aan bouwwerken of inboedel veroorzaken. Controller aanrom alle verbindingen goed op eventuele lekke.

Let er op, dat alle aufdichtingen.just gemonteerd zich om te voorkomen dat water door een Niet goed afsluitende verbinding kanlekken.

Draai de tuit maar de door u gewenste positie. Let erop de uitloop op de gootsteen te richten. Zo Niet dan kan het uitsromende water aanzienlijke schade aanrichten aan het gebouw.

VOORZICHTIG! GEVAAR VOOR

BRANDWONDDEN! Let er bij de

warmwaterinstelling op dat u de watertemperatuur nicht te hoog instelt.

Maak u voor installmente vertrouwd met alle eigenschappen van de locatie bi jv. de wateraansluiting en de afsluiters.
Lees de gebruiksaanwijzing voorafgaande aan installmentie en gebruik goed door. Bewaar alle veiligheidsinstructies en aanwijzingen voor gebruik in de toekomst!

Installatie

Kraan installeren

Draai de hoofdwatertoevoer zich om ernstige waterlekkage te voorkomen. Laat het in de leiding achtergebleven water weglopen.

Installer de kraan zoals in afbeeldingen A tot G weergegeben.

VOORZICHTIG! Verbuig de flexibele slangen nicht en zet er geen druk op. Anders bestaat er kans op materiele schade.

Kraan doorspoelen

Om möglichke verontreinigungen te verwijderen要去 de kraan voor het eerste gebruik worden doorgespoeld. Ga daartoe als volgt te werk (zie afb. H):
Draai de mengkrchopen.
- Open de hoofdwaterkraan en LAST het water twee minutes lang lopen.
Draai de mengkrndan wee dericht.

Bediening

In gebruik nemen

Tip: Spoel, nadat u de kraan voor langere tijd Niet heeft gebruikt, de leidingen eerst goed door om stilstaand water te verwijderen en opgehoopte residuen in de drinkwatervoorraad weg te spoelen.

Open de hoofdwatertoevoer.
Trek de instelhendeaar boven en draai\ deze maar rechts of links om de kracht resp.\ de temperatuur van de waterstroom te\ regelen.
Druk op de schakelaar (kra26)om de douchestraal in te stellen.
Druk op de schakelaar (mengkra)om de normale straal in te stellen.
- Controller de werkung van de menger.
Zet de instelhendel [1] waaroor in alle toegestane standen. Controller regelmatig of alle verbindingen stevig zicht zitten.

- Temperatuurbegrenzing instellen

De cartouche 23 van deze armatuur beschikt over een temperatuurbegrenzing. Deze functie is in de fabriek nicht geactiveerd (neutrale instelling).

VOORZICHITIG! Verander de instelling van de temperatuurbegrenzing pas nadat u de kraan hebt geinstalleerd.

Ga te werk zoals aangegeven in afbeelding om de temperatuurbegrenzing in te stellen.
Draai de hoofdwatertoevoer zich.
Verwijder het warm / koud-plate voorzichtig met eenkleine, platte schroevendraaier.
Draai de arreeterschflos met de zeskantige inbussleutel 7 door gegen de wijzers van de klok in te draaien.
VOORZICHTIG! Draai de schr@fniet volledig los. Slechts zover losdraaien dat de instelhendel 1 zich gemakkelijk verwijderen laut.
Verwijder de instelhendel
Maak de afdekring van de cartouhemet de hand los. Schroef dan de veiligheidsring van de cartouche 21 los met een pijptang.
Trek nu de instelring van de cartouhemet een schroevendraaier maar boven.

Tip: Verwijder de cartouche 23 Niet.

Zet de instelring van de cartouchein de gewenste stand (zie afb. 1)
Draai dan de veiligheidsring van de cartouchering met de pijptang wee op het kraanlichaaam 5 vast. Draai de afdekring van de cartouche met de hand vast.
Plaats de instelhendan weeop het kraanlichaaam 5 terug.Draai de arreteerschroef 2 met de zeskantige inbussleutel 7 vast door met de wijzers van de klok mee te draaien.
Druk op het warm / koud-plaBerug op de opening.
Draai de hoofdwaterkraan open en controller de temperatuurbegrenzing.

- Onderhoud en schoonmaken

- Onderhoud en schoonmaken kraigan

Houd er rekening mee dat sanitaire armaturen special onderhoud vergen. Houd waarom hand aan de volgende instructies:

Gebruik geen bijtende of alcoholhoudende middelen om mee schoon te makeen odomat deze het product konnen beschadigen.
Reinig uw armaturen alleen met schoon water, een mild reinigingsmiddel en een zachte doeck c.q. zeemleer.
Schroef de mengkrregelmatig los en verwijder kalkachtige voorwerpen uit de leiding.

Bij het Niet in acht nemen van de onderhoudsinstructies dient u rekening te houden met beschadigingen aan het oppervlak. In dit geval komen de garantieclaims te verrallen.

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kunt afvoeren.

Informatie over de möglichkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijkke overheid.

Informatie

Drinkbaarheid van leidingwater

Informeer bij uw gemeente over de drinkbaarheid van het water in uw stad / gemeente.

In het algemeen gelden de volgende adviezen voor de drinkbaarheid:

Laat water uit leidingen even lopen als het longer dan vier uur in de leidingen stil heeft gestaan. Gebruik geen water dat lang heeft stilgestaan voor het bereiden van voeding en drank, vooral Niet bij het voeden van zuigelingen. Anders kan gevaar voor de gezondheid ontstaan. Vers water is te herkennen aan een duidelijk lagere temperatuur als het uit de kraan komt dan water dat een tijd heeft stilgestaan.
Gebruik geen water dat heeft stilgestaan in verchroomde leidingen voor voeding en / of lichaamsverzorging als u allergisch bent gegen nikkel. Dergelijk water kan sterk nikkelhoudend zich en een allergische reactie veroorzaken.
Gebruik geen drinkwater uit loden leidingen voor de bereiding van voeding voor zuigelingen en / of voor de bereiding van levensmiddelen tijdens de zwangerschap. Lood lost op in drinkwater en is vooral voor zuigelingen enkleine kinderen uiterst schadelijk voor de gezondheid.

Garantie

Het product worden volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product kut u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door once hierna vermelde garantie Niet beperkt.

Op dit product verlenen wij 5aar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen 5aar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons -aar once keuze - Gratis voor u gerepareerd of verrangen. Deze garantie komt te vervallen als het product beschadigd worden, nicht correct gebruikt of onderhoden worden.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is Niet van toepassing op productonderdelen, die onderhevig zich aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan brekBare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaakt zich van glas.
