BEDIENUNGSANLEITUNG IAN 296071 MIOMARE

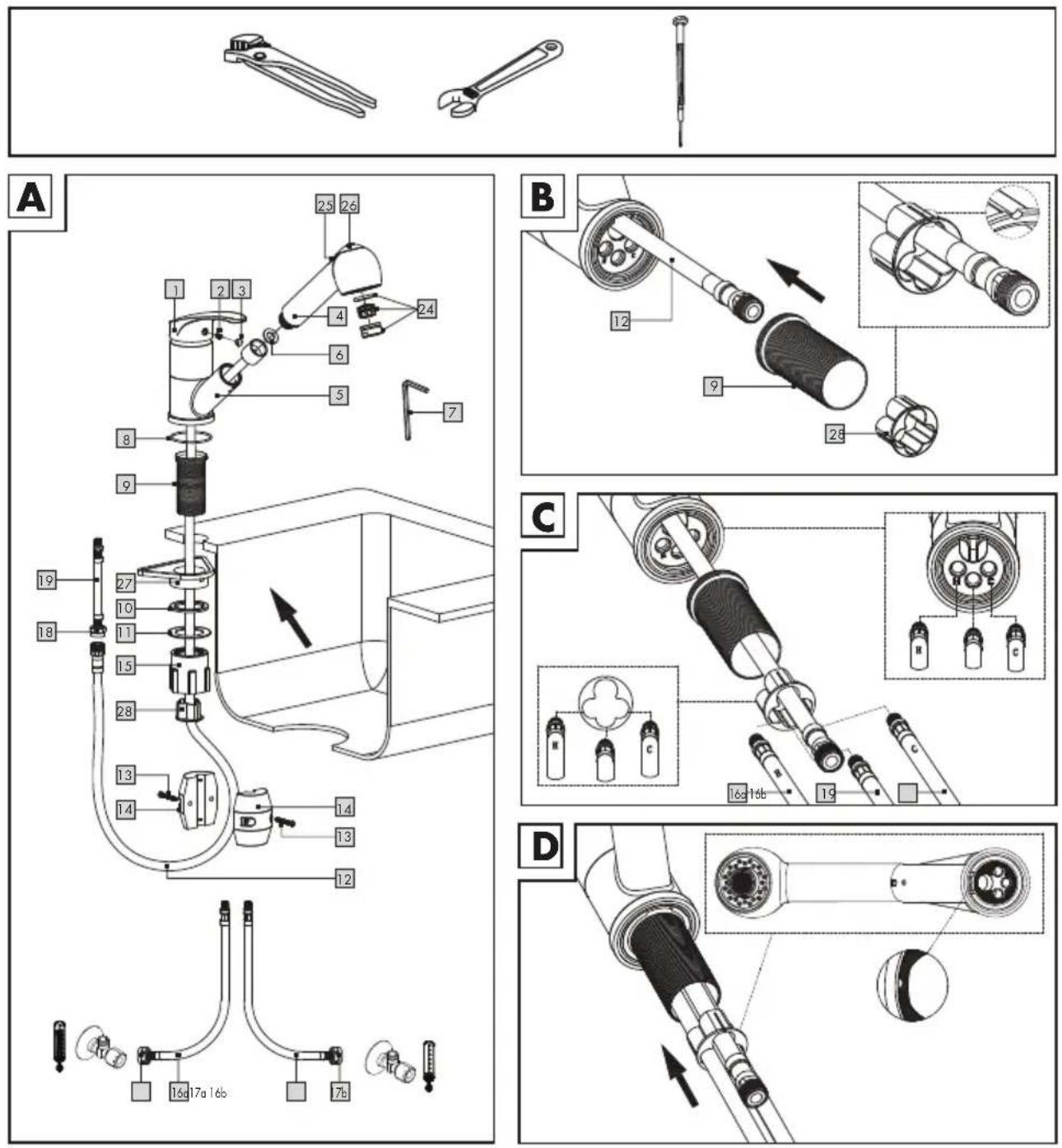

1 Arretierungsschraube

1 Gummidichtung (Brauseschlauch)

1 Innensechskantschlüssel

1 Langer Flexschlauch (heiß)

1 Überwurfmutter mit Dichtung (heiß)

1 Überwurfmutter mit Dichtung (kalt)

1 Kurzer Flexschlauch

1 Kartuschen-Sicherungsring

1 Kartuschen-Einstellring

1 Umschalter (Mischdüse)

1 Umschalter (Brause)

1 Schutzabdeckung § Technische Daten Anschlüsse: G3⁄8” (ca. 17 mm) Mutter (Wasseranschluss): ca. 19 mm Heißwassertemperatur: max.: 85 °C Sicherheitshinweise

KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.

VORSICHT VOR ELEKTRI-

SCHEM SCHLAG! Undichtig- keiten oder Wasseraustritt können zu Lebensgefahr durch elektri- schen Schlag führen. Prüfen Sie alle Verbin- dungen sorgfältig auf Dichtigkeit. Stellen Sie zudem sicher, dass alle Leitungen von elektrischen Geräten korrekt und sicher installiert sind.22 DE/AT/CH VORSICHT! VERLETZUNGSGEFAHR! Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Bitte beachten Sie, dass Unterlegscheiben und Dichtungen Verschleißteile sind, welche von Zeit zu Zeit ausgetauscht werden müssen. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

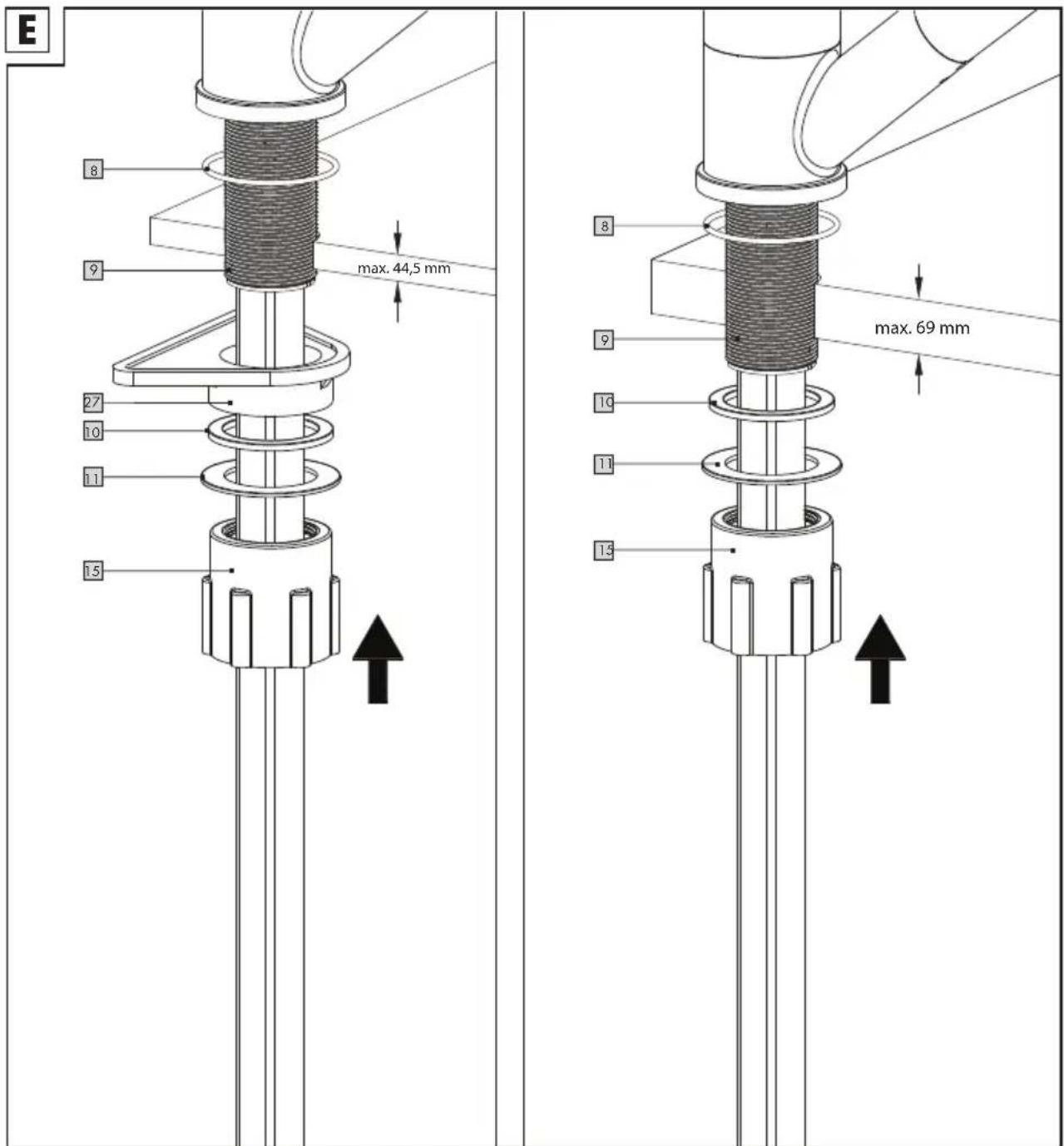

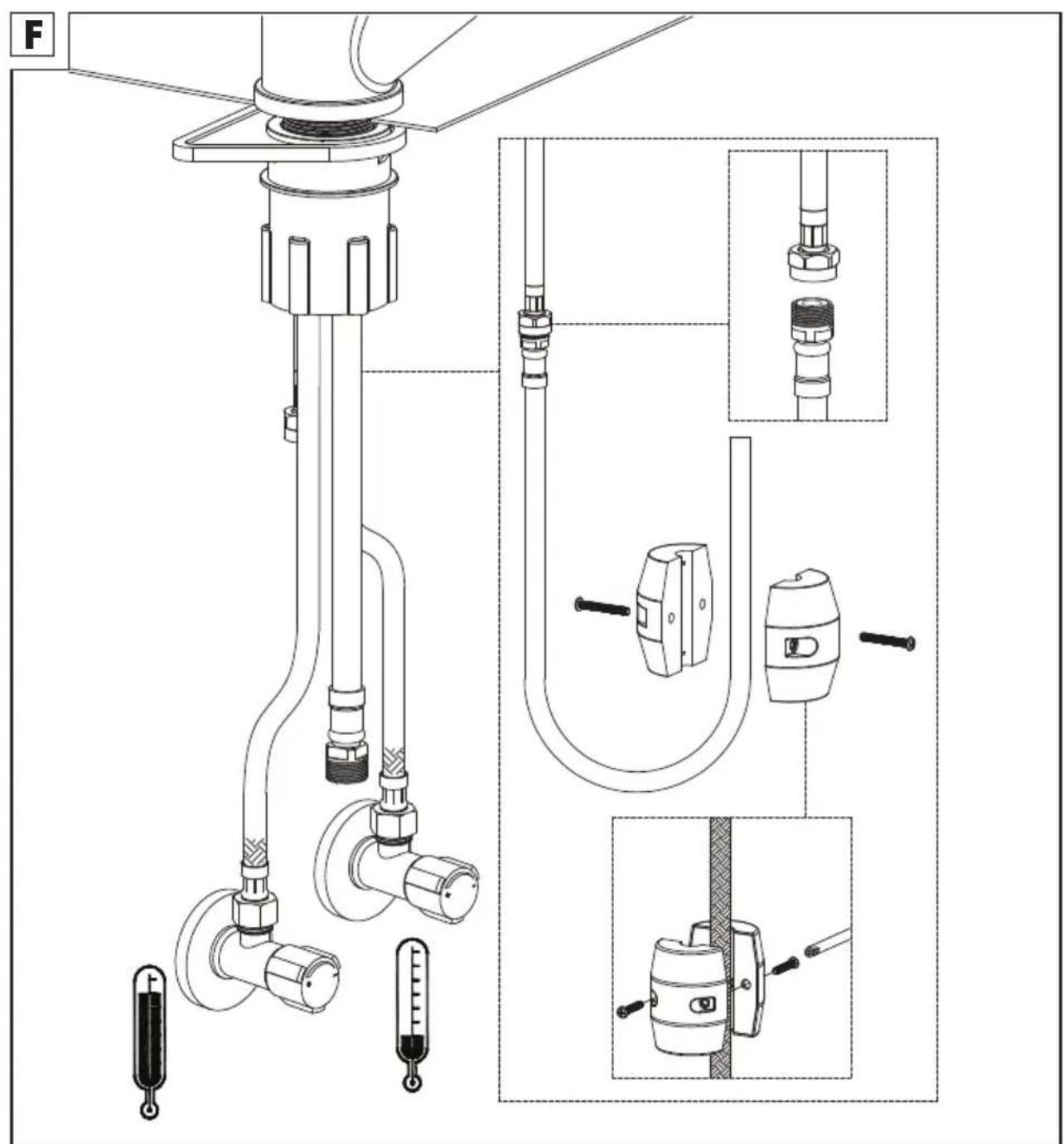

SACHBESCHÄDIGUNG! Lassen Sie die Montage nur durch fachkundige Personen durchführen. Undichtigkeiten oder Wasseraustritt können zu erheblichen Sachschäden an Gebäude oder Hausrat führen. Prüfen Sie daher alle Verbindungen sorgfältig auf Dichtigkeit. Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben, um Wasseraustritt durch Undichtigkeit zu verhindern. Drehen Sie den Ausguss in die von Ihnen gewünschte Position. Achten Sie darauf, den Ausguss auf den Spültisch zu richten. Anderenfalls kann Wasseraustritt zu erheblichen Wasserschäden am Gebäude führen. VORSICHT! VERBRÜHUNGSGEFAHR! Achten Sie bei der Warmwassereinstellung darauf, dass die Temperatur des Wassers nicht zu heiß eingestellt ist. Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z. B. Wasseranschluss und Absperrvorrichtung. Bitte lesen Sie diese Bedienungsanleitung vor Montage und Gebrauch aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf! § Montage § Armatur installieren Stellen Sie die Haupt-Wasserzufuhr ab, um Wasseraustritt durch Undichtigkeit zu verhindern. Lassen Sie das restliche Leitungswasser ablaufen. Installieren Sie die Armatur, wie in Abbildung A bis G dargestellt. m VORSICHT! Verbiegen Sie die Flexschläuche nicht und bringen Sie sie nicht unter Spannung. Ansonsten besteht die Gefahr der Sachbeschädigung. § Armatur durchspülen Um mögliche Verunreinigungen zu beseitigen, muss die Armatur vor dem ersten Gebrauch gespült werden. Gehen Sie dazu wie folgt vor (s. Abb. H): Schrauben Sie die Mischdüse

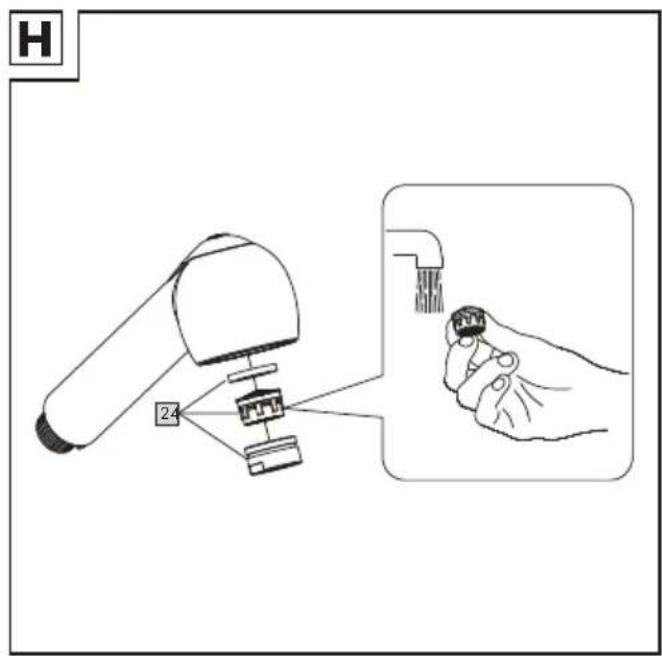

ab. Öffnen Sie die Haupt-Wasserzufuhr und lassen Sie das Wasser zwei Minuten lang laufen. Schrauben Sie die Mischdüse

anschließend wieder an. § Bedienung § In Betrieb nehmen Hinweis: Spülen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunächst gründlich durch, um Trinkwasser- Stagnation und Rückstände aufzulösen. Öffnen Sie die Haupt-Wasserzufuhr. Heben Sie den Einstellhebel

an und schwenken Sie ihn nach rechts oder links, um die Stärke bzw. Temperatur des Wasserflusses zu regulieren. Drücken Sie den Umschalter (Brause)

, um den Brausestrahl einzustellen. Drücken Sie den Umschalter (Mischdüse)

um den Normalstrahl einzustellen. Prüfen Sie den Betrieb der Mischbatterie. Schwenken Sie dafür den Einstellhebel

in alle erlaubten Positionen. Prüfen Sie die Anschlüsse regelmäßig auf Dichtigkeit. § Temperaturbegrenzung einstellen Die Kartusche

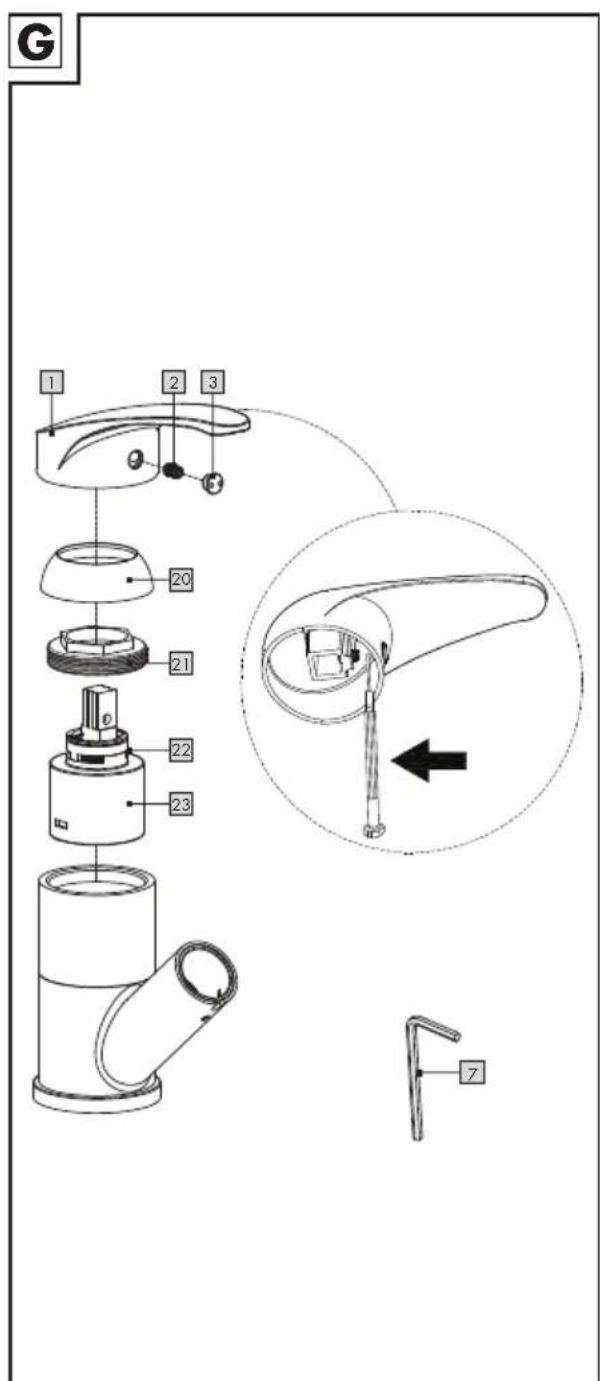

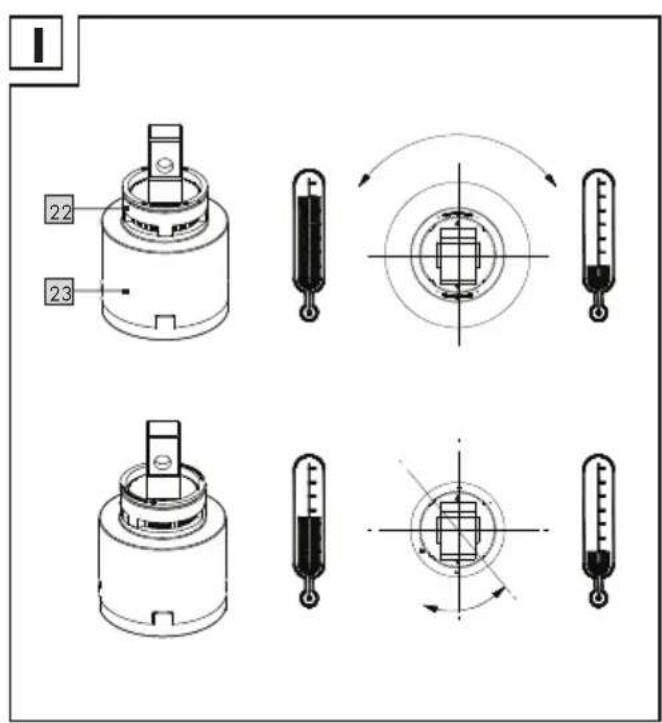

dieser Armatur verfügt über eine Temperaturbegrenzung. Diese Funktion ist werksseitig nicht aktiviert (neutrale Einstellung).23 DE/AT/CH m VORSICHT! Verändern Sie die Einstellung der Temperaturbegrenzung erst, nachdem Sie die Armatur montiert haben. Folgen Sie Abbildung I, um die Temperaturbegrenzung einzustellen. Stellen Sie die Haupt-Wasserzufuhr ab. Entfernen Sie die Warm- / Kalt-Plakette

vorsichtig mit einem kleinen, flachen Schraubendreher. Lösen Sie die Arretierungsschraube

mit dem Innensechskantschlüssel

durch Drehen gegen den Uhrzeigersinn. m VORSICHT! Schraube

nicht vollständig herausdrehen. Nur lösen, bis sich der Einstellhebel

leicht abnehmen lässt. Entnehmen Sie den Einstellhebel

Lösen Sie den Kartuschen-Abdeckring

von Hand. Schrauben Sie dann den Kartuschen- Sicherungsring

mit einer Rohrzange ab. Ziehen Sie nun den Kartuschen-Einstellring

mit einem Schraubendreher nach oben. Hinweis: Entfernen Sie nicht die Kartusche

Platzieren Sie den Kartuschen-Einstellring

in ge wünschter Position (s. Abb. I). Ziehen Sie den Kartuschen-Sicherungs- ring

mit der Rohrzange wieder auf dem Armaturenkörper

fest. Befestigen Sie den Kartuschen-Abdeckring

von Hand. Setzen Sie den Einstellhebel

wieder auf den Armaturenkörper

. Ziehen Sie die Arretierungs schraube

mit dem Innen sechs- kant schlüssel

durch Drehen im Uhr zeiger- sinn fest. Drücken Sie die Warm- / Kalt-Plakette

Stellen Sie die Haupt-Wasserzufuhr an und überprüfen Sie die Temperaturbegrenzung. § Wartung und Reinigung § Armatur pflegen und reinigen Beachten Sie, dass Sanitärarmaturen einer besonderen Pflege bedürfen. Beachten Sie daher die folgenden Anweisungen: Verwenden Sie keine ätzenden oder alkoholhaltigen Mittel zur Reinigung, da diese das Produkt beschädigen könnten. Reinigen Sie Ihre Armaturen nur mit klarem Wasser, milden Reinigungsmitteln und einem weichen Tuch bzw. Leder. Schrauben Sie die Mischdüse

regelmäßigen Abständen heraus und entfernen Sie kalkhaltige Rückstände oder Fremdkörper. Bei Nichtbeachtung der Pflegeanleitung muss mit Schäden an der Oberfläche gerechnet werden. Garantieansprüche können dann nicht geltend gemacht werden. § Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.24 DE/AT/CH § Informationen § Trinkbarkeit von Leitungswasser Informieren Sie sich bei Ihren örtlichen Behörden über die Trinkbarkeit des Wassers in Ihrer Stadt / Gemeinde. Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung: Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Getränken, besonders nicht bei der Ernährung von Säuglingen. Anderenfalls können gesundheitliche Beschwerden auftreten. Frisches Wasser können Sie daran erkennen, dass es spürbar kühler die Leitung verlässt als Stagnationswasser. Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und / oder zur Körperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen. Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonders gesundheitsschädlich. § Garantie Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Sie erhalten auf dieses Produkt 5 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original- Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von 5 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.IAN 296071 OWIM GmbH & Co. KG Stiftsbergstraße 1 DE-74167 Neckarsulm GERMANY Model No.: HG03546A / HG03546B Version: 12/2017
