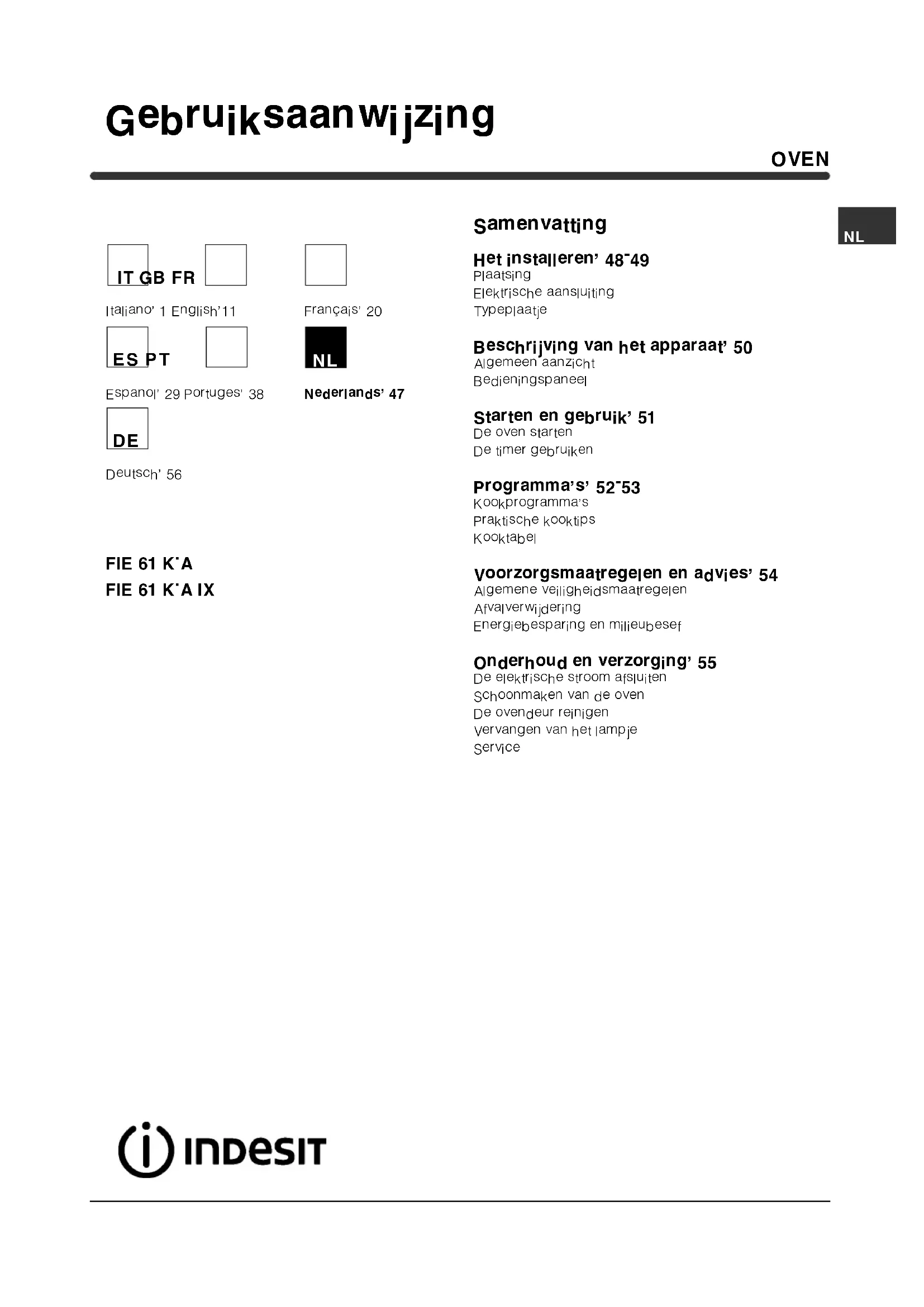

GEBRUIKSAANWIJZING FIE 61 K.A IX INDESIT

Het installeren' 48-49

Plaatsing

Elektrische aansluiting

Typepiaatje

Beschrijving van het apparaat' 50

Algemeen aanzicht

Bedieningspaneel

Starten en gebruik' 51

De oven starten

De timer gebruiken

Programma's' 52-53

Kookprogramma's

Praktische kooktips

Kooktabel

Voorzorgsmaatregelen en advies' 54

Algemene veiligheidsmaatregelen

Afvalverwijdering

Energiebesparing en milieubesef

Onderhoud en verzorging' 55

De elektrische stroom afsluiten

Schoonmaken van de oven

De ovendeur reinigen

vervangen van het lampje

Service

NL

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging' Wanneer u het product weggeeft' verkoopt' of wanneer u verhuist' dient u dit boekje bij de oven te bewaren zodat alle nodige informatie voorhanden blijft'

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie' gebruik en veiligheid'

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen ( zie Voorzorgsmaatregelen en advies)

! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

Inbouw

voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben:

• de zijkanten van de kastjes die aan de oven grenzen moeten hittebestendig zijn;
• in het bijzonder moet in geval van meubels met fineer' de lijm bestand zijn tegen temperaturen van 100°C;

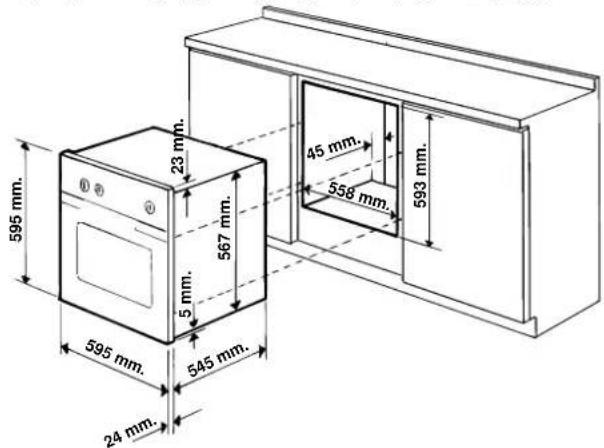

• voor het inbouwen van de oven' zowelonder het aanrecht (zie figuur) alsin stapelbouw' dient het keukenmeubel de volgende afmetingen te hebben:

595 mm. 23 mm. 567 mm. 45 mm. 558 mm. 593 mm. 595 mm. 545 mm. 24 mm.

! Nadat het apparaat is ingebouwd' mag er geen contact meer mogelijk zijn met de elektrische onderdeien:

Het energieverbruik dat staat aangegeven op het typeplaatje is gebaseerd op dit soort installatie

ventilatie

Om een goede ventilatie te kunnen garanderen is het noodzakelijk de achterkant van het meubel te verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (Zie afbeeldingen).

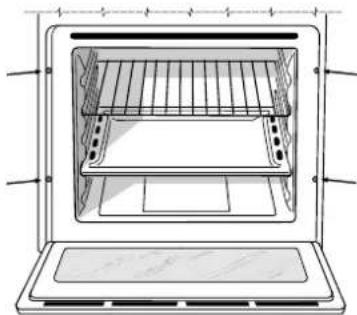

Om het apparaat aan het keukenkastje te bevestigen: open de ovendeur en schroef de 4 houtschroeven in de 4 gaten in de zijrand.

! Alle beschermende onderdeien moeten zodanig worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken.

Elektrische aansluiting

! De ovens met driepolige voedingskabel functioneren met de wisselstroom' de spanning en de frequentie die aangegeven staan op het typeplaatje (zie onder)

Monteren voedingskabel

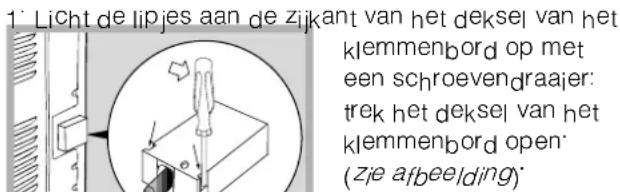

1' Licht de lipjes aan de zijkant van het deksel van het klemmenbord op met een schroevendraaier: trek het deksel van het klemmenbord open (zie afbeelding)

1' Licht de lipjes aan de zijkant van het deksel van het klemmenbord op met een schroevendraaier: trek het deksel van het klemmenbord open (zie afbeelding)

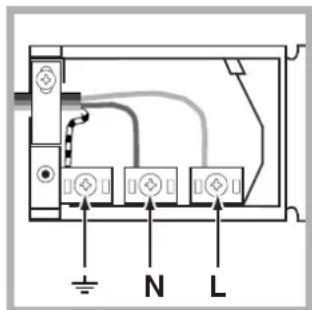

2' De voedingskabel in werking stellen: maak de schroef van de kabelklem en de drie schroeven van de contacten L ^- N ^- los' en bevestig de draden onder de schroeven met inachtheming van de kleuren: Blauw (N) Bruin (L) Geel-Groen = (zie afbi):

3' Maak de kabel vast

aan de daarvoor bestemde kabelklem

4 Maak het deksel van het klemmenbord dicht

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje ( zie hiernaast )

Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet men tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm' aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig geplaatst worden dat hij nergens een temperatuur bereikt die 50°C hoger is dan de kamertemperatuur.

! De installateur is verantwoordelijk voor de correcte elektrische verbinding en het in acht nemen van de geldende veiligheidsnormen.

Vóór het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te verdragen' zoals aangegeven op het typeplaatje (zie onder );
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje ( zie onder );
• het stopcontact en de stekker overeenkomen. Als dat niet zo is' dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat gemstalleerd is' moeten het snoer en het stopcontact makkelijk te bereiken zijn'
! De kabel mag niet worden gebogen of samengedrukt
! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen ( Zje Service )
! De fabrikant kan niet verantwoordelijkheid worden gesteld als deze normen niet worden nageleefd.

TYPEPLAATJE
Afmetingen	breedte 43,5 cmhoogte 32 cmdiepte 40 cm
Inhoud	liter 56
Elektrische aansluitingen	spanning 220-230V ~ 50/60 Hzmaximum vermogen 2800W
ENERGY LABEL	Richtlijn 2002/40/EG op etiket van elektrische ovens.Norm EN 50304Energieverbruik convectieNatuurlijk - verwarmin gsfunctie:Traditioneel;Energieverbruikverklaring Klasse convectie Hetelucht-verwarmingsfunctie:Gebak
	Dit apparaat voldoet aan de volgende EU Richtlijnen:- 73/23/EEG van 19/02/73(Laagspanning) en daaropvolgende wijzigingen- 89/336/EEG van 03/05/89(Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen- 93/68/EEG van 22/07/93 endaaropvolgende wijzigingen.- 2002/96/EC

Beschrijving van het apparaat

NL

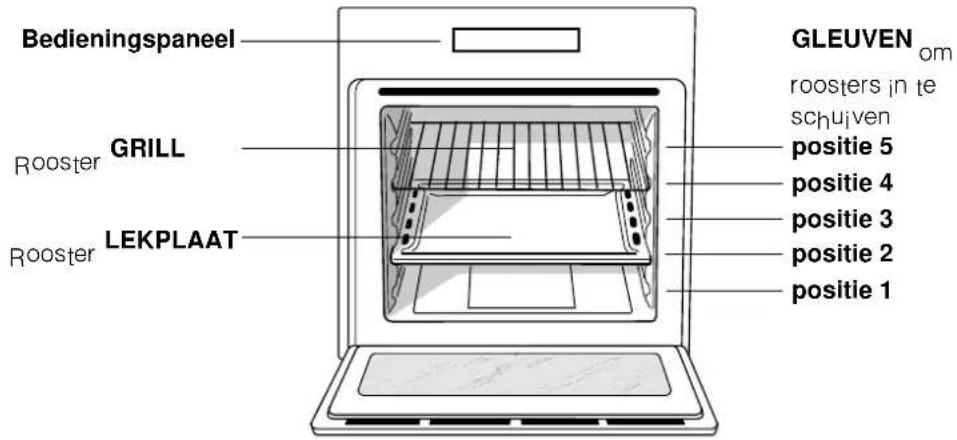

Algemeen aanzicht

Bedieningspaneel Grooster GRILL Grooster LEKPLAAT GLEUVEN om roosters in te schuiven positie 5 positie 4 positie 3 positie 2 positie 1

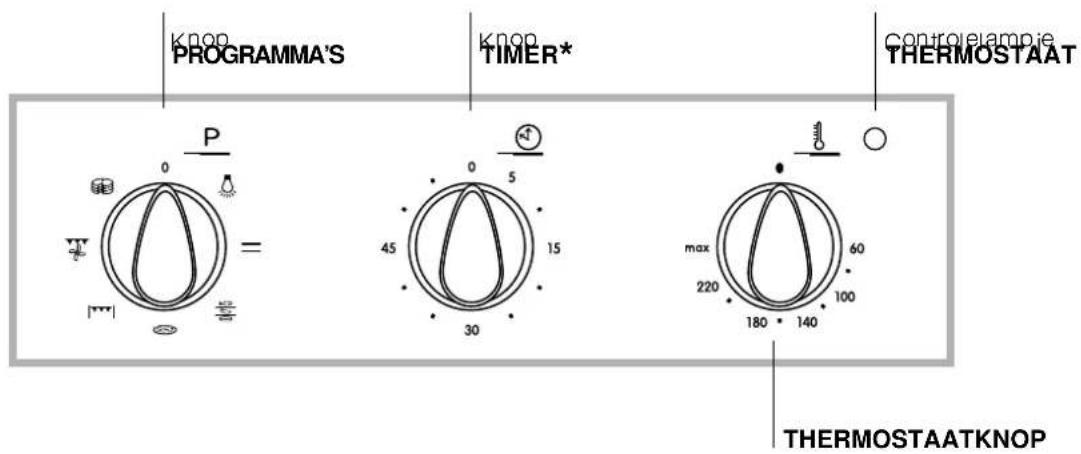

Bedieningspaneel

Knop PROGRAMMA'S P = Knop TIMER* controlampie THERMOSTAAT max 220 60 180 140 100 THERMOSTAATKNOP

* Slechts op enkele modellen aanwezig

! Wij raden u aan bij het eerste gebruik de oven minstens een uur leeg te laten functioneren' op maximum temperatuur en met de deur dicht' Nadat u de oven hebt uitgedaan' opent u de ovendeur en lucht u het vertrek'. De lucht die u ruikt komt door het verdampen van de middelen die worden gebruikt om de oven te beschermen.

De oven starten

1 Door aan de knop PROGRAMMA'S te draaien kunt u het gewenste kookprogramma kiezen:
2' Kies de temperatuur door aan de knop THERMOSTAAT te draaien. Een lijst met kooktijden en aanbevolen kooktemperaturen kunt u terugvinden in de Kooktabel (Zie Programma's).
3' Als het controlelampje THERMOSTAAT aan is bevindt de oven zich in de verwarmingsfase en is bezig de ingestelde temperatuur te bereiken.
4' Tijdens het koken kunt u nog altijd:
- het kookprogramma veranderen met behulp van de knop PROGRAMMA'Si
- de temperatuur veranderen met behulp van de knop THERMOSTAAT;
- het koken onderbreken door de knop PROGRAMMA'S weer op stand "0" te zetten

! Zet nooit voorwerpen op de bodem van de oven; u riskeert hiermee het email te beschadigen.

! Plaats de ovenschalen altijd op bijgeleverde roosters'

ventilator

Teneinde de hitte aan de buitenkant van de oven te beperken' zijn enkele modellen voorzien van een ventilator. Hierdoor ontstaat een luchtstroom die tussen het bedieningspaneel en de ovendeur naar buiten komt

! Aan het einde van de kooktijd blijft de ventilator draaien totdat de oven voldoende is afgekoeld.

Ovenverlichting

Deze gaat werken door de knop PROGRAMMA'S op te draaien. Ze blijft aan wanneer u een kookprogramma selecteert

Gebruik van de timer\*

1° U dient in eerste instantie het geluidssignaal op te laden door de knop TIMER bijna 360° met de klok mee te draajen.
2° Draai de knop weer tegen de klok in en stel de gekozen tijd in. Zorg ervoor dat de minuten die zijn aangegeven op de knop TIMER overeenkomen met de vaste aanwijzer op het bedieningspaneel.
3' De timer is een kookwekker: als de tijd verstreken is' hoort u een geluidssignaal

! De timer heeft niets te maken met het functioneren van de oven:

* Slechts op enkele modellen aanwezig

Kookprogramma's

! U kunt voor alle programma's een temperatuur instellen tussen de 60°C en MAX' behalve voor:

• BARBECUE (hierbij is het aanbevolen alleen MAX te gebruiken);
• GRATINEREN (hierbij is het aanbevolen niet meer dan 200°C in te stellen)

Programma TRADITIONELE OVEN

De onderste en bovenste verwarmingselementen gaan aan: Met deze traditionele kookwijze is het beter een enkel rooster te gebruiken: met meerdere roosters riskeert u een slechte temperatuursverspreiding.

Programma MULTIOVEN

Alle verwarmingselementen gaan aan (onder' boven en cirkelvormig) en de ventilator gaat draaien. Aangezien de warmte in de hele oven constant is zorgt de lucht dat de gerechten op gelijkmatige wijze gekookt en gebakken worden. Hierbij is het mogelijk maximaal twee roosters tegelijk te gebruiken.

Programma BARBECUE

Het bovenste verwarmingselement gaat aan Het koken onder de grill is vooral aan te raden voor gerechten die een hoge en directe temperatuur aan de buitenkant nodig hebben. Kook met de ovendeur dicht

Programma GRATINEREN

Het bovenste verwarmingselement gaat aan en de ventilator gaat draaien. Hiermee wordt de rechtstreekse bovenhitte van de grill gecombineerd met de circulatie van de lucht in de oven. Eventueel verbranden van de buitenkant wordt zo vermeden; de warmte dringt gemakkelijker door naar de binnenkant Kook met de ovendeur dicht

Programma PIZZA OVEN

De onderste en de cirkelvormige verwarmingselementen gaan aan en de ventilator gaat draaien. Met deze combinatie wordt de oven snel warm dankzij het aanzienlijke vermogen dat vooral van onderaf komt Indien u meerdere roosters gebruikt

moet u de gerechten halverwege de kooktijd omwissejen.

Programma GEBAK OVEN

Het achterste verwarmingselement gaat aan en de ventilator gaat werken zodat een gelijkmatige' zachte warmte wordt gecreëerd. Deze functie is aanbevolen voor het bakken van kwetsbare gerechten (vooral taarten die moeten rijzen) en kleine gerechten die u op 3 hoogtes tegelijkertijd wilt koken.

Praktische kooktips

! Gebruik voor het koken met de heteluchtoven nooit de standen 1 en 5: de hete lucht zou hier fijne gerechten kunnen verbranden:

! Bij de functies BARBECUE of GRATINEREN raden wij u aan de lekplaat op stand 1 te zetten om eventueel vet of jus op te vangen.

MULTIKOKEN

• Gebruik de standen 2 en 4' en plaats de gerechten die meer warmte nodig hebben op stand 2'
• Plaats de lekplaat op de onderste stand en de grill op de hoogste

BARBECUE

• Plaats de grill op stand 3 of 4' plaats de gerechten op het midden van de grill
• We raden u aan het energieniveau op de hoogste stand te zetten. Het is normaal dat het bovenste verwarmingselement niet constant aan blijft: zijn werking wordt geregeld door een thermostaat

PIZZA OVEN

• Gebruik een lichte aluminium ovenschaal en zet hem op het bijgeleverde ovenrooster Bij gebruik van de bakplaat duurt het langer en krijgt u waarschijnlijk geen krokante pizza
• Bij zeer gevulde pizza's raden wij aan de mozzarella of andere kaas pas halverwege de kooktijd toe te voegen:

Kooktabel

Programma's Gerechten		Gewicht (kg)	Roosterstanden	Voorverwarming (minuten)	Aangeraden temperatuur	Kooktijd (minuten)
Traditionele oven	Eend	1	3	15	200	65-75
	Braadstuk	1	3	15	200	70-75
	Varkensrollade	1	3	15	200	70-80
	Koekjes (kruimeldeeg)	-	3	15	180	15-20
	Taarten	1	3	15	180	30-35
Multikoken	Pizza (op 2 roosters)	1	2 en 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Lamsvlees	1	2	10	180	40-45
	Kip + gebakken aardappels	1+1	2 en 4	15	200	60-70
	Makreel	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Soesjes (op 2 roosters)	0.5	2 en 4	10	190	20-25
	Koekjes (op 2 roosters)	0.5	2 en 4	10	180	10-15
	Cake (op 1 rooster)	0.5	2	10	170	15-20
	Cake (op 2 roosters)	1	2 en 4	10	170	20-25
	Quiche	1.5	3	15	200	25-30
Barbecue	Tong en inktrvis	1	4	5	MAX.	8-10
	Calamari- en garnalenspiesjes	1	4	5	MAX.	6-8
	Kabeljauwfilet	1	4	5	MAX.	10
	Gegrilde groenten	1	3 of 4	5	MAX.	10-15
	Kalfsbiefstuk	1	4	5	MAX.	15-20
	Koteletten	1	4	5	MAX.	15-20
	Hamburgers	1	4	5	MAX.	7-10
	Makreel	1	4	5	MAX.	15-20
	Toast	no. 4	4	5	MAX.	2-3
Gratineren	Gegrilde kip	1.5	2	10	200	55-60
	Inktvis	1.5	2	10	200	30-35
Pizza oven	Pizza	0.5	3	15	220	15-20
	Braadstuk	1	2	10	220	25-30
	Kip	1	2 of 3	10	180	60-70
Oven Gebak	Taarten	0.5	3	15	180	20-30
	Vruchtentaart	1	2 of 3	15	180	40-45
	Plum-cake	0.7	3	15	180	40-50
	Cake	0.5	3	15	160	25-30
	Gevulde flensjes (op 2 roosters)	1.2	2 en 4	15	200	30-35
	Kleine cakejes (op 2 roosters)	0.6	2 en 4	15	190	20-25
	Kaaskoekjes (op 2 roosters)	0.4	2 en 4	15	210	15-20
	Soesjes (op 3 roosters)	0.7	1 en 3 en 5	15	180	20-25
	Koekjes (op 3 roosters)	0.7	1 en 3 en 5	15	180	20-25
	Schuimgebak (op 3 roosters)	0.5	1 en 3 en 5	15	90	180

voorzorgsmaatregelen en advies

NL

! Dit apparaat voldoet aan de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis:
• Het apparaat dient niet buitenshuis te worden geplaatst' ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert
• Maak gebruik van de handgrepen aan de zijkant van de oven als u het apparaat moet verplaatsen:
• Raak de oven niet blootsvoets of met natte handen of voeten aan
• Het apparaat dient om gerechten te koken. Het mag uitsluitend worden gebruikt door volwassenen en alleen volgens de instructies die beschreven staan in deze handleiding.
• Gedurende het gebruik van de oven worden de verwarmingselementen en enkele deien van de ovendeur heet. Raak er niet aan en houd de kinderen op een afstand.
• Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme deien van de oven terechtkomen'
• Laat de ventilatieopeningen en warmteafvoer vrij
• Pak het handvat van de ovendeur alleen in het midden vast: aan de zijkanten zou het heet kunnen zijn.
• Gebruik altijd ovenwanten om gerechten in de oven te zetten en eruit te halen:
• Plaats geen aluminiumfolie op de bodem van de oven.
• Plaats geen brandbaar materiaal in de oven: als de oven plotseling aan zou worden gezet' zou dit vlam kunnen vatten'

• Controleer altijd dat de knoppen in de positie "●"/ "O" staan als de oven niet gebruikt wordt

• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken:

• Maak de oven niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit
• Als de oven defect is mag u nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (Zie Service).
• Plaats geen zware voorwerpen op de open ovendeur:

Afvalverwijdering

• verwijderen van het verpakkingsmateriaal: houdt u aan de plaatselijke normen' zodat het verpakkingsmateriaal hergebruikt kan worden'
• De Europese Richtlijn 2002/96/EC over vernietiging van Electrische en Electronische Apparatuur (WEEE)' vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting' dat wanneer u het apparaat vernietigt' het apparaat apart moet worden ingezameld. Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat

Energiebesparing en milieubesef

• Door de oven te gebruiken vanaf het late middaguur tot aan de vroege ochtend zorgt u ervoor dat uw elektriciteitscentrale minder wordt belast tijdens het 'spitsuur'
• Houdt bij de functie BARBECUE en GRATINEREN altijd de ovendeur dicht: dit zowel om betere kookresultaten te bereijken als voor een verhoogde energiebesparing (circa 10%)
• Houdt de afdichtingen altijd schoon zodat ze goed aansluiten op de deur en er geen hitte vrij kan komen.

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat

Schoonmaken van de oven

• De buitenkant dus zowel het email en het roestvrij staal als de rubberen afdichtingen' kunnen met een spons en een sopje worden afgenomen. Als de vlekken moeilijk te verwijderen zijn' kunt u een speciaal reinigingsmiddel gebruiken. Na het reinigen dient u alles goed af te spoelen en te drogen' Gebruik geen schuurmiddelen of bijtende producten'
• De binnenkant van de oven kunt u het beste direct na gebruik schoonmaken' als hij nog lauw is Gebruik warm water en een schoonmaakmiddel' spoel vervolgens af en droog met een zachte doek! Gebruik geen schuurmiddelen.
• De accessoires kunnen gewoon worden afgewassen (eventueel ook in de vaatwasser)

De ovendeur reinigen

Reinig het glas van de ovendeur met producten en sponzen die niet schuren' en droog het af met een zachte doek.

U kunt voor een grondige reiniging de ovendeur verwijderen:

1' open de deur volledig (zie afbeelding)

2' til de hendeltjes op die zich aan de scharnieren bevinden en draai ze (zie afb');

3' pak de deur aan de zijkanten beet en sluit hem langzaam' maar niet helemaal' Trek dan de deur naar u toe en haal hem uit zijn voegen (zie afbeelding) Zet de deur weer op zijn plaats door deze handelingen in omgekeerde volgorde uit te voeren

Controleer de afdichtingen

Controleer regelmatig de staat van de afdichting rondom de ovendeur. In het geval de afdichtingen beschadigd zijn dient u zich tot de dichtstbijzijnde Technische Dienst te wenden (Zie Service). Gebruik de oven niet voordat de reparatie is uitgevoerd.

Vervangen van het lampje

voor het vervangen van het ovenlampje:

1° Schroef het glazen lampenkapje los
2' Schroef het lampje los en vervang het met eenzelfde soort lampje: sterkte 25W' fitting E 14'
3' Plaats het deksel er weer op (Zie afb')

Service

Dit dient u door te geven:

• het model oven (Mod')
• het serienummer (S/N)
  Deze informatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking:
