BEDIENUNGSANLEITUNG FIE 61 K.A IX INDESIT

Inhaltsverzeichnis Installation, 57-58 Aufstellung Elektroanschluss Typenschild Beschreibung des Gerätes, 59 Geräteansicht Bedienfeld Inbetriebsetzung und Gebrauch, 60 Inbetriebsetzung des Backofens Bedienung des Kurzzeitweckers Programme, 61-62 Garprogramme Praktische Back-/Brathinweise Back-/Brattabelle Vorsichtsmaßregeln und Hinweise, 63 Allgemeine Sicherheit Entsorgung Energie sparen und Umwelt schonen Reinigung und Pflege, 64 Abschalten Ihres Gerätes vom Stromnetz Reinigung des Gerätes Reinigung der Tür Lampenaustausch Kundendienst BACKOFEN Français, 20 Espanol, 29 Portuges, 38 Deutsch, 56 Nederlands, 47

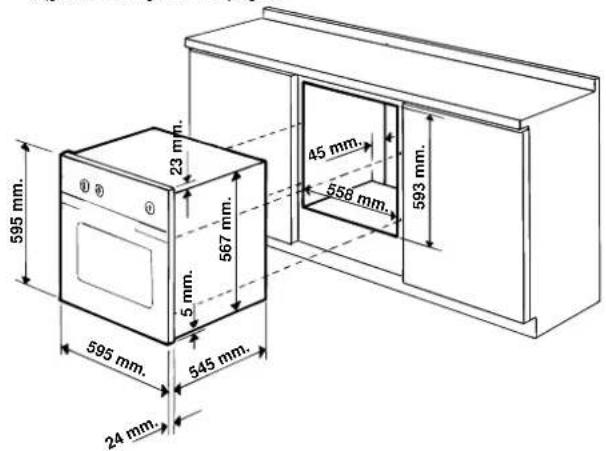

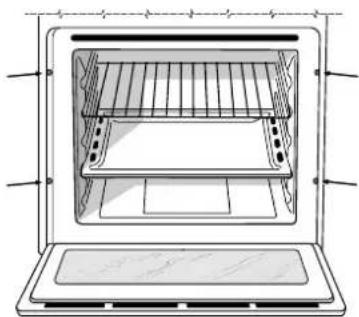

595 mm.595 mm.24 mm.545 mm.5 mm.567 mm.23 mm.593 mm. 45 mm. 558 mm. Installation 560 mm.45 mm. ! Bewahren Sie diese Bedienungsanleitung sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können. ! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit. Aufstellung ! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften bezüglich der getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise). ! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen. Einbau Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen: Die an den Backofen angrenzenden Schrankwände müssen aus hitzebeständigem Material gefertigt sein. Bei Möbeln aus Furnierholz muss der verwendete Leim einer Temperatur von 100°C standhalten. Für den Einbau des Backofens in einen Unterschrank (siehe Abbildung) oder in einen Hochschrank, muss das entsprechende Möbel über folgende Abmessungen verfügen: ! Nach dem Einbau des Gerätes muss eine Berührung mit den Elektroteilen ausgeschlossen sein. Die auf dem Typenschild enthaltenen Verbrauchsangaben wurden bei dieser Art der Installation ermittelt. Belüftung Um eine einwandfreie Belüftung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 x 560 mm verfügt (siehe Abbildungen). Zentrierung und Befestigung Zur Befestigung des Gerätes am Möbel: Öffnen Sie die Backofentür und schrauben Sie die 4 Holzschrauben in die 4 im Backofenrahmen vorgesehenen Löcher ein. ! Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne ein Werkzeug zu Hilfe nehmen zu müssen, nicht möglich ist.58

TYPENSCHILD AbmessungenBreite 43,5 cmHöhe 32 cmTiefe 40 cmNutzvolumenLiter 56ElektrischerAnschlussSpannung 220-230V ~ 50/60 HzMaximale Leistungsaufnahme2800WENERGIE-ETIKETTRichtlinie 2002/40/EG über dieEtikettierung von Elektrobacköfen.Norm EN 50304Energieverbrauch NatürlicheKonvektion – Heizfunktion:Standard PlusDeklarierteEnergieverbrauchsklasseErzwungene Konvektion -Heizfunktion: GebäckDieses Gerät entspricht denfolgenden EG-Richtlinien:- 73/23/EWG vom 19.02.73(Niederspannung) undnachfolgenden Änderungen- 89/336/EWG vom 03.05.89(elektromagnetischeVerträglichkeit) und nachfolgendenÄnderungen- 93/68/EWG vom 22.07.93 undnachfolgenden Änderungen.- 2002/96/EC

Elektroanschluss ! Die mit einem Dreileiterkabel ausgerüsteten Backöfen sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild angegebenen Spannung und Frequenz ausgelegt (siehe unten). Anschluss des Netzkabels

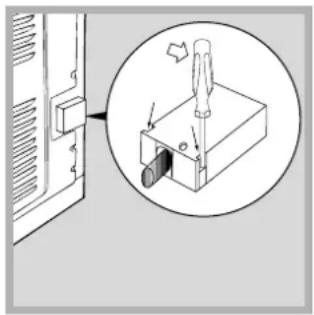

Klemmengehäuse, indem Sie unter Zuhilfenahme eines Schraubenziehers die seitlichen Zungen des Klemmengehäusedeckels anheben. Ziehen Sie den Deckel ab (siehe Abbildung).

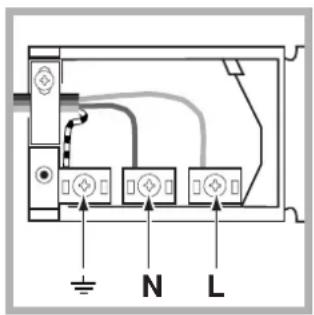

Netzkabels: Schrauben Sie die Schraube der Kabelklemme sowie die drei Schrauben der Kontakte L-N- heraus. Befestigen Sie die Drähte dann unter Beachtung der entsprechenden Farben unter den Schraubenköpfen: Blau (N), Braun (L), Gelb/Grün (siehe Abbildung).

3. Befestigen Sie das Kabel in der entsprechenden

4. Schließen Sie den Deckel des Klemmengehäuses.

Anschluss des Versorgungskabels an das Stromnetz Versehen Sie das Kabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung (siehe nebenstehende Tabelle). Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschlägigen Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50°C über der Raumtemperatur liegt. ! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich. Vor dem Anschluss stellen Sie bitte sicher, dass: die Steckdose geerdet ist und den gesetzlichen Bestimmungen entspricht; die Steckdose für die maximale Leistungsbelastung des Gerätes ausgelegt ist, die auf dem Typenschild angegeben ist (siehe unten); die Versorgungsspannung im Bereich der auf dem Typenschild angegebenen Werte liegt (siehe unten); die Steckdose mit dem Gerätestecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sie bitte die Steckdose oder den Stecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen. ! Elektrokabel und Steckdose müssen bei installiertem Gerät leicht zugänglich sein. ! Das Kabel darf nicht gebogen oder eingeklemmt werden. ! Das Kabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst). ! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten.59

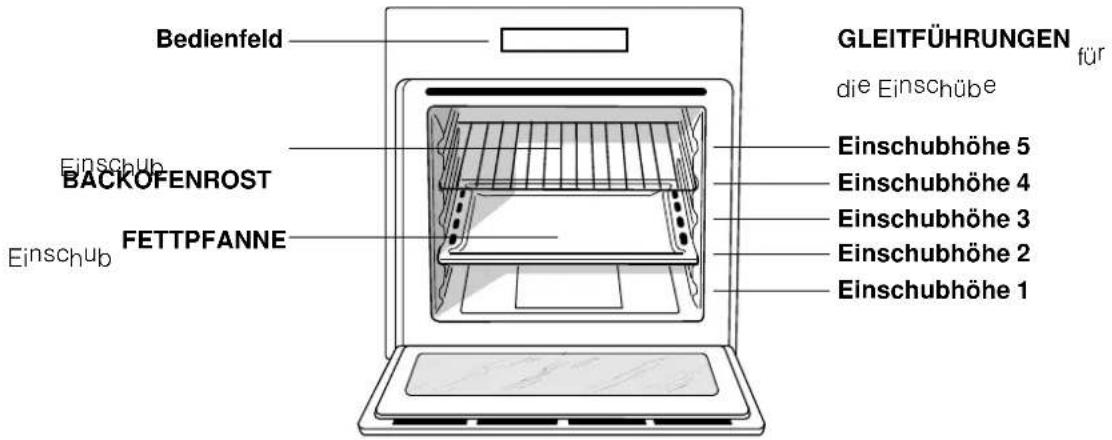

Bedienfeld Einschub BACKOFENROST Einschub FETTPFANNE GLEITFÜHRUNGEN für die Einschübe Einschubhöhe 5 Einschubhöhe 4 Einschubhöhe 3 Einschubhöhe 2 Einschubhöhe 1 Beschreibung des Gerätes Geräteansicht Bedienfeld

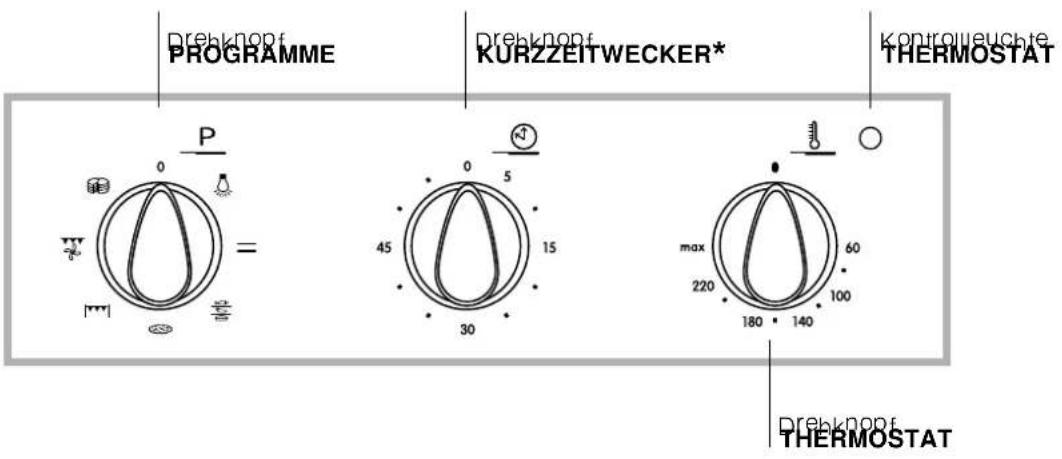

• Nur bei einigen Modellen Drehknopf PROGRAMME Drehknopf THERMOSTAT Drehknopf KURZZEITWECKER

Kontrollleuchte THERMOSTAT60

Inbetriebsetzung und Gebrauch ! Bei erstmaliger Inbetriebnahme sollte der leere Backofen für etwa eine Stunde bei Höchsttemperatur und geschlossener Backofentür in Betrieb genommen werden. Schalten Sie das Gerät dann aus, öffnen Sie die Backofentür und lüften Sie die Küche. Der bei diesem Vorgang entstehende Geruch wird durch das Verdunsten der zum Schutz des Backofens aufgetragenen Stoffe verursacht. Inbetriebsetzung des Backofens

1. Wählen Sie das gewünschte Garprogramm durch

Drehen des Knopfes PROGRAMME aus.

2. Stellen Sie die Temperatur durch Drehen des

Knopfes THERMOSTAT ein. Eine Liste von Garprogrammen nebst der empfohlenen Temperaturen kann in der Back-/Brat-Tabelle eingesehen werden (siehe Programme).

3. Die Kontrollleuchte des THERMOSTATEN bleibt

während der Aufheizphase bis zum Erreichen der Temperatur eingeschaltet.

4. Während des Garvorgangs sind folgende

Einstellungen jederzeit möglich: - Änderung des Garprogramms durch Betätigen des Drehknopfes PROGRAMME; - Änderung der Temperatur mit Hilfe des Drehknopfes THERMOSTAT; - Unterbrechung des Garvorgangs durch Drehen des Knopfes PROGRAMME auf die Position 0. ! Stellen Sie niemals Kochgeschirr auf den Backofenboden, da dadurch das Email beschädigt werden könnte. ! Stellen Sie Ihr Kochgeschirr stets auf den mit dem Gerät gelieferten Backofenrost. Kühlluftgebläse Um die Temperaturen an den äußeren Teilen des Backofens abzusenken, sind einige Modelle mit einem Kühlluftgebläse ausgestattet. Dieses erzeugt einen Luftstrahl, der zwischen Bedienfeld und Backofentür austritt. ! Nach Abschluss des Garvorgangs bleibt das Gebläse solange in Betrieb, bis der Backofen ausreichend abgekühlt ist. Backofenlicht Um dieses einzuschalten, drehen Sie den Knopf PROGRAMME auf . Es bleibt eingeschaltet, wenn ein Garprogramm eingestellt wird. Bedienung des Kurzzeitweckers

1. In erster Linie muss das Läutewerk durch eine fast

komplette Umdrehung (nach rechts) des Knopfes KURZZEITWECKER aufgezogen werden.

2. Um die gewünschte Zeit einzustellen drehen Sie

den Knopf wieder zurück, bis die auf dem Knopf KURZZEITWECKER angegebenen Minuten mit dem auf dem Bedienfeld befindlichen Bezugszeichen übereinstimmen.

3. Der Kurzzeitwecker ist eine Minutenuhr: Nach

Ablauf der Zeit ertönt ein akustisches Signal. ! Der Kurzzeitwecker steuert nicht das Ein- und Ausschalten des Backofens.

Nur bei einigen Modellen.61

Programme Garprogramme ! Für alle Programme kann eine Gartemperatur von 60° bis MAX. eingestellt werden, mit Ausnahme der Programme: BARBECUE (hier empfiehlt sich die Einstellung MAX.) Überbacken/Bräunen (es empfiehlt sich, die Temperatur von 200°C nicht zu überschreiten). Programm Standard Plus Es setzen sich die beiden Heizelemente, das untere und das obere, in Betrieb. Bei dieser Garart verwenden Sie bitte nur eine Einschubhöhe: Bei gleichzeitigem Garen bzw. Backen auf mehreren Ebenen ist keine gleichmäßige Hitzeverteilung gewährleistet. Programm Echte Heißluft Es schalten sich alle Heizelemente (oberes, unteres und rundes Heizelement) ein, und das Gebläse wird in Betrieb genommen. Da die Hitze im gesamten Backofen konstant ist, werden die Speisen sehr gleichmäßig gegart und gebräunt. Es kann auf maximal zwei Einschubhöhen gleichzeitig gegart werden. Programm Grill Das obere Heizelement schaltet sich ein. Die sehr hohe Temperatur und die direkt auf das Grillgut gerichtete Hitze empfiehlt sich für Lebensmittel, die zur optimalen Garung einer hohen Temperatur auf der Oberseite bedürfen. Garen Sie bei geschlossener Backofentür. Programm Überbacken/Bräunen Das obere Heizelement schaltet sich ein, und das Gebläse wird in Betrieb gesetzt. Zusätzlich zu der einseitigen Strahlungshitze zirkuliert Heißluft im Innern des Backofens. Hierdurch wird ein Verbrennen der Speisenoberflächen verhindert, und die Hitze dringt tiefer in die Speisen ein. Garen Sie bei geschlossener Backofentür. Programm PIZZA Das untere und das runde Heizelement schalten sich ein und das Gebläse wird in Betrieb genommen. Durch diese Kombination wird der Backofen mit einer hauptsächlich von unten aufsteigenden starken Hitzezufuhr sehr schnell erhitzt. Wird auf mehreren Einschubhöhen gleichzeitig gegart, ist die Position der Einschübe nach der Hälfte des Garvorgangs gegeneinander auszutauschen. Programm Gebäck Das hintere Heizelement schaltet sich ein, und das Gebläse wird in Betrieb genommen, wodurch eine äußerst schonende, im Backofen gleichmäßig verteilte Wärme gewährleistet wird. Dieses Programm eignet sich zum Garen empfindlicher Speisen (z.B. zum Backen von Hefeteigen) sowie zur Zubereitung von Kleingebäck auf drei Ebenen gleichzeitig. Praktische Back-/Brathinweise ! Verwenden Sie beim Heißluftgaren nicht die Einschubhöhen 1 und 5: Sie sind zu direkt der Heißluft ausgesetzt, wodurch empfindliche Gerichte leicht verbrennen könnten. ! Setzen Sie beim Garen mit den Programmen Grill und Überbacken/Bräunen die Fettpfanne zum Auffangen von abtropfendem Fett oder Fleischsaft auf Einschubhöhe 1 ein. Echte Heißluft Verwenden Sie die Einschubhöhen 2 und 4, wobei die 2.Ebene für die Speisen verwendet werden sollte, die mehr Hitze verlangen. Setzen Sie die Fettpfanne in die untere und den Grillrost in die obere Führung ein. Grill Schieben Sie den Grillrost in die Führung 3 oder 4 ein, und legen Sie die zu garenden Speisen auf die Mitte des Grillrostes. Es empfiehlt sich, die höchste Energiestufe zu verwenden. Im Übrigen ist es bei dieser Funktion völlig normal, dass das obere Heizelement nicht ständig rot glüht: Es wird durch einen Thermostaten gesteuert. PIZZA Verwenden Sie eine Leichtmetallform und stellen Sie diese direkt auf den Rost. Bei Verwendung der Fettpfanne wird die Garzeit verlängert, und man wird kaum eine knusprige Pizza erhalten. Bei reich belegten Pizzas ist es ratsam, den Mozzarella erst nach Verstreichen der halben Backzeit hinzuzugeben.62

Back-/Brattabelle Programme Speisen Gew. (kg) Einschubhöhe Vorheizzeit (Minuten) Empfohlene Temperatur Garzeit (Minuten) Standard Plus Ente Kalbs- oder Rinderbraten Schweinebraten Gebäck Torten

65-75 70-75 70-80 15-20 30-35 Echte Heißluft Pizza (auf 2 Ebenen) Lasagne Lamm Brathähnchen + Kartoffeln Makrelen Plum Cake Windbeutel (auf 2 Ebenen) Gebäck (auf 2 Ebenen) Biskuitböden (auf 1 Ebene) Biskuitböden (auf 2 Ebenen) Quiche

15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30 Grill Seezungen und Tintenfische Tintenfisch- und Krebsspieße Kabeljaufilet Gegrillte Gemüse Kalbsteaks Koteletts Hamburger Makrelen Toasts

10-15 15-20 15-20 7-10 15-20 2-3 Überbacken/ Bräunen Gegrilltes Hähnchen Tintenfische

55-60 30-35 Pizza Pizza Kalbs- oder Rinderbraten Hähnchen

15-20 25-30 60-70 Gebäck Torten Obstkuchen Plum Cake Biskuitböden Gefüllte Crêpes (auf 2 Ebenen) Kleingebäck (auf 2 Ebenen) Mit Käse gefülltes Blätterteiggebäck (auf 2 Ebenen) Windbeutel (auf 3 Ebenen) Gebäck (auf 3 Ebenen) Baisers (auf 3 Ebenen)

2 und 4 2 und 4 2 und 4 1 und 3 und 5 1 und 3 und 5 1 und 3 und 5

Vorsichtsmaßregeln und Hinweise ! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden. Allgemeine Sicherheit Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt. Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen. Benutzen Sie zum Verschieben des Gerätes stets die sich seitlich am Backofen befindlichen Gerätegriffe. Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht, wenn Sie barfuß sind. Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Während das Gerät in Betrieb ist, können die Heizelemente und einige Stellen an der Ofentür sehr heiß werden. Berühren Sie sie nicht und halten Sie Kinder vom Ofen fern. Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte in Kontakt mit heißen Backofenteilen gelangen. Die zur Belüftung und Wärmeableitung vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden. Fassen Sie den Griff zur Türöffnung stets in der Mitte an. An den Seiten könnte er heiß sein. Verwenden Sie stets Backofenhandschuhe . Kleiden Sie den Boden des Backofens nicht mit Aluminiumfolie aus. Legen Sie keine entzündbaren Materialien in den Backofen: Sie könnten sich entzünden, wenn sich das Gerät versehentlich einschaltet. Vergewissern Sie sich stets, dass sich die Reglerknöpfe auf der Position l/ ¡ befinden, wenn das Gerät nicht in Betrieb ist. Ziehen Sie den Gerätestecker nicht am Kabel aus der Steckdose, sondern nur am Stecker selbst. Ziehen Sie vor der Reinigung oder Wartungsarbeiten stets den Stecker aus der Steckdose. Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe Kundendienst). Stellen Sie bitte keine schweren Gegenstände auf der geöffneten Backofentür ab. Entsorgung Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden. Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol durchgestrichene Mülltonne auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten. Energie sparen und Umwelt schonen Für einen sparsamen Energieverbrauch verwenden Sie den Backofen - insbesondere für die Pyrolyse- Selbstreinigung - in den Stunden zwischen dem späten Nachmittag und dem frühen Morgen. Es empfiehlt sich, die Programme Grill und Überbacken/Bräunen stets bei geschlossener Backofentür zu verwenden: Dadurch erzielen Sie nicht nur optimale Ergebnisse, sondern sparen auch Energie (ca. 10%). Halten Sie die Dichtungen sauber und in einem einwandfreien Zustand, so dass sie gut an der Tür anliegen und keine Wärmeverluste verursachen.64

Reinigung und Pflege

3. fassen Sie die Tür an den

beiden äußeren Seiten und schließen Sie sie langsam, jedoch nicht ganz. Und ziehen Sie dann die Tür zu sich hin aus den Scharnieren heraus (siehe Abbildung). In umgekehrter Reihenfolge wird die Backofentür wieder angebracht. Überprüfung der Dichtungen Kontrollieren Sie in regelmäßigen Abständen den Zustand der Dichtung rund um die Backofentür. Wenden Sie sich im Falle einer Beschädigung dieser Dichtung an Ihre nächstgelegene Kundendienststelle (siehe Kundendienst). Es empfiehlt sich, den Backofen bis zur erfolgten Reparatur nicht in Gebrauch zu nehmen. Lampenaustausch Verfahren Sie zum Austausch der Backofenlampe wie folgt:

1. Drehen Sie die Glasabdeckung der Lampenhalterung

2. Schrauben Sie die Lampe heraus und ersetzen Sie sie

durch eine neue Lampe desselben Typs: Leistung 25 W, Sockel E 14.

3. Bringen Sie die Glasabdeckung wieder an (siehe

Abbildung). Kundendienst Geben Sie bitte Folgendes an: das Gerätemodell (Mod.) die Seriennummer (S/N). Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung befindet. Abschalten Ihres Gerätes vom Stromnetz Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen. Reinigung des Gerätes Die emaillierten oder aus Edelstahl gefertigten Außenteile des Gerätes sowie die Gummidichtungen können mit einem mit lauwarmem Wasser und einem neutralen Reinigungsmittel getränkten Schwamm gereinigt werden. Sollten die Flecken nur schwer zu entfernen sein, verwenden Sie spezielle Reinigungsmittel. Es ist ratsam, die Teile nach der Reinigung gut nachzuspülen und trockenzureiben. Benutzen Sie auf keinen Fall Scheuermittel oder sonstige scharfe Reiniger. Der Backofen sollte möglichst nach jedem Gebrauch, solange er noch leicht warm ist, gereinigt werden. Verwenden Sie hierzu warmes Wasser und ein Reinigungmittel, spülen Sie mit Wasser nach und reiben Sie den Backofen mit einem weichen Tuch trocken. Vermeiden Sie Scheuermittel. Das Zubehör lässt sich wie normales Geschirr reinigen (auch im Geschirrspüler). Reinigung der Tür Reinigen Sie das Glas der Backofentür mit einem milden Reiniger und einem nicht scheuernden Schwamm. Trocknen Sie es anschließend mit einem weichen Tuch. Um den Backofen mühelos gründlich reinigen zu können, kann die Backofentür abgenommen werden:

1. Öffnen Sie die Tür ganz

2. klappen Sie die seitlich an

den beiden Scharnieren befindlichen Hebel hoch und drehen Sie diese (siehe Abbildung); 10/2005 - 195045870.01
