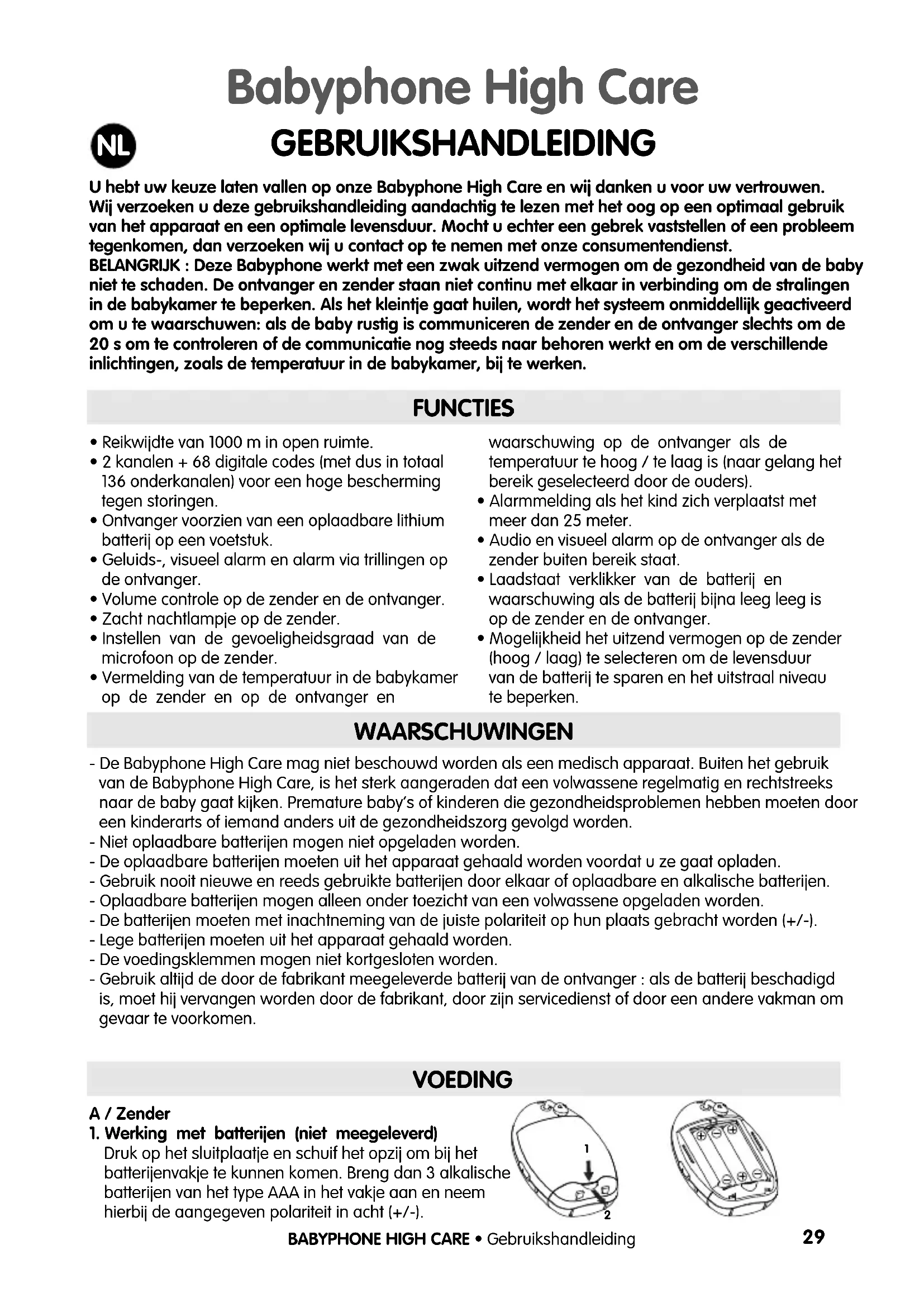

GEBRUIKSAANWIJZING High Care A014009 BABYMOOV

U hebt uw keuze laten vallen op onze Babyphone High Care en wij danken u voor uw vertrouwen. Wij verzoeken u deze gebruikshandleiding aandachtig te lezen met het oog op een optimaal gebruik van het apparaat en een optimale levensduur. Mocht u echter een gebrek vaststellen of een probleem tegenkomen, dan verzoeken wij u contact op te nemen met onze consumentendienst.

BELANGRIJK : Deze Babyphone werkt met een zwak uitzend vermogen om de gezondheid van de baby niet te schaden. De ontvanger en zender staan niet continu met elkaar in verbinding om de stralingen in de babykamer te beperken. Als het kleintje gaat huilen, wordt het systeem onmiddellijk geactiveerd om u te waarschuwen: als de baby rustig is communiceren de zender en de ontvanger slechts om de 20 s om te controleren of de communicatie nog steeds naar behoren werkt en om de verschillende inlichtingen, zoals de temperatuur in de babykamer, bij te werken.

FUNCTIES

• Reikwijdte van 1000 m in open ruimte.
• 2 kanalen + 68 digitale codes (met dus in totaal 136 onderkanalen) voor een hoge bescherming tegen storingen.
• Ontvanger voorzien van een oplaadbare lithium batterij op een voetstuk.
• Geluids-, visueel alarm en alarm via trillingen op de ontvanger.
  • Volume controle op de zender en de ontvanger.
• Zacht nachtlampje op de zender.
• Instellen van de gevoeligheidsgraad van de microfoon op de zender.
• Vermelding van de temperatuur in de babykamer op de zender en op de ontvanger en

waarschuwing op de ontvanger als de temperatuur te hoog / te laag is (naar gelang het bereik geselecteerd door de ouders).

• Alarmmelding als het kind zich verplaatst met meer dan 25 meter.
• Audio en visueel alarm op de ontvanger als de zender buiten bereik staat.

- Laadstaat verklikker van de batterij en waarschuwing als de batterij bijna leeg leeg is op de zender en de ontvanger.

- Mogelijkheid het uitzend vermogen op de zender (hoog / laag) te selecteren om de levensduur van de batterij te sparen en het uitstraal niveau te beperken.

WAARSCHUWINGEN

• De Babyphone High Care mag niet beschouwd worden als een medisch apparaat. Buiten het gebruik van de Babyphone High Care, is het sterk aangeraden dat een volwassene regelmatig en rechtstreeks naar de baby gaat kijken. Premature baby's of kinderen die gezondheidsproblemen hebben moeten door een kinderarts of iemand anders uit de gezondheidszorg gevolgd worden.
• Niet oplaadbare batterijen mogen niet opgeladen worden.
• De oplaadbare batterijen moeten uit het apparaat gehaald worden voordat u ze gaat opladen.
• Gebruik nooit nieuwe en reeds gebruikte batterijen door elkaar of oplaadbare en alkalische batterijen.
• Oplaadbare batterijen mogen alleen onder toezicht van een volwassene opgeladen worden.
• De batterijen moeten met inachtneming van de juiste polariteit op hun plaats gebracht worden (+/-).
• Lege batterijen moeten uit het apparaat gehaald worden.
• De voedingsklemmen mogen niet kortgesloten worden.
• Gebruik altijd de door de fabrikant meegeleverde batterij van de ontvanger : als de batterij beschadigd is, moet hij vervangen worden door de fabrikant, door zijn servicedienst of door een andere vakman om gevaar te voorkomen.

VOEDING

A / Zender

1. Werking met batterijen (niet meegeleverd)

Druk op het sluitplaatje en schuif het opzij om bij het batterijenvakje te kunnen komen. Breng dan 3 alkalische batterijen van het type AAA in het vakje aan en neem hierbij de aangegeven polariteit in acht (+/-).

1 2

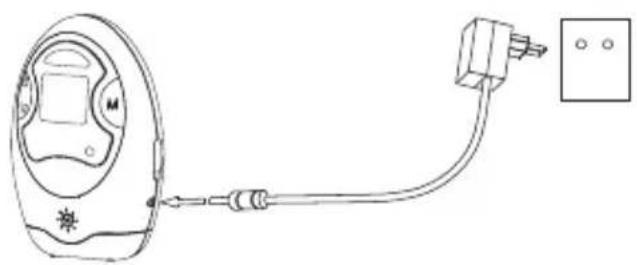

2. Werking via het stroomnet (stroomnet adapter meegeleverd)

De zender kan ook gevoed worden via een contactdoos met gebruik van de adapter CA (9 V, 300 mA). Sluit de uitgang steker van de adapter aan op de jack CC (gelijkstroom) aansluiting van de zender (7a). Sluit de adapter aan op de contactdoos van het stroomnet. De voeding via de batterijen wordt onderbroken zodra de zender op het stroomnet wordt aangesloten.

N.B.: Het bereik is groter als de zender via het stroomnet wordt gevoed.

B / Ontvanger

1. Werking met de meegeleverde batterij

De lithium batterij is al in de ontvanger aangebracht.

2. Opladen en werking op het voetstuk

U moet de ontvanger uitzetten voordat u hem voor het eerst in gebruik gaat nemen en u moet hem opladen op zijn voetstuk.

De laadverklikker licht dan rood op, als de batterij opgeladen is (gemiddelde tijdsduur 3 uur), licht de verklikker groen op en is de ontvanger klaar voor gebruik. Als u de ontvanger op zijn voetstuk laat staan, wordt de batterij automatisch opnieuw opgeladen zodra tot aan een bepaald niveau leeg is gelopen.

NB : OM DE LEVENSDUUR VAN DE BATTERIJ OP TE VOEREN, IS HET BETER HEM HELEMAAL LEEG TE LATEN LOPEN VOORDAT U HEM OPNIEUW OPLAADT.

1. Schakelaar On/Off en schakelaar voor het nachtlampje
2. Selectie knop hoog / laag
3. Modus selectie knop
4. Nachtlampje
5. Microfoon
6. Lichtgevend controlelampje van de werking
   7a. Jack gelijkstroom aansluiting
   7b. Temperatuursensor

Voetstuk oplader

1. Laadverklikker
2. Laadpennen
3. Gelijkstroom aansluiting

Ontvanger

1. Schakelaar On/Off en trilling schakelaar
2. Selectie knop hoog / laag
3. Modus selectie knop
4. Lichtgevende diodes om het geluidsniveau weer te geven
5. Luidspreker
6. Laadcontacten

Ontvanger

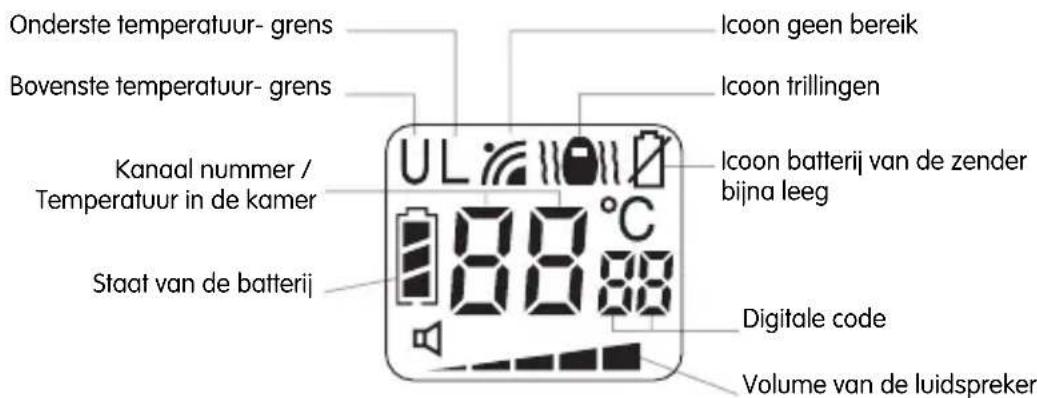

Onderste temperatuur- grens Bovenste temperatuur- grens Kanaal nummer / Temperatuur in de kamer Staat van de batterij UL 88°C Icoon geen bereik Icoon trillingen Icoon batterij van de zender bijna leeg Digitale code Volume van de luidspreker

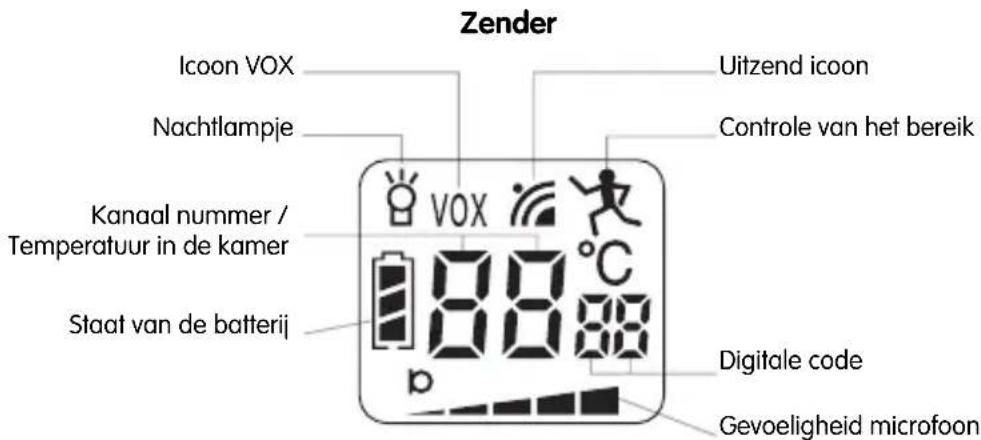

Zender Icoon VOX Nachtlampje Kanaal nummer / Temperatuur in de kamer Staat van de batterij Uitzend icoon Controle van het bereik 88°C Digitale code Gevoeligheid microfoon

INSTELLINGEN

Kiezen van het kanaal en de digitale code	ZENDER ONTVANGER
	De modus knop (3) meer dan 5 seconden ingedrukt houden: u hoort een pieptoon als u in de programmeer modus gaat en op het scherm verschijnt :↓Kies met de hoog / laag selectie knop (2) het kanaal en druk op de modus knop (3) om uw keuze te valideren. Op het scherm verschijnt (in dit geval hebben we kanaal 2 geselecteerd):↓Kies met de hoog / laag selectie knop (2) het digital code en druk op de modus knop (3) om uw keuze te valideren. Op het scherm verschijnt (in dit geval hebben we code 28 geselecteerd):	De modus knop (10) meer dan 5 seconden ingedrukt houden: u hoort een pieptoon als u in de programmeer modus gaat en op het scherm verschijnt :↓Kies met de hoog / laag selectie knop (9) hetzelfde kanaal als de zender en druk op de modus knop (10) om uw keuze te valideren.↓Kies met de hoog / laag selectie knop (9) hetzelfdecode als de zender en druk op de modus knop (10) om uw keuze te valideren.
Vermogen	↓Kies met de hoog / laag selectie knop (2) het uitgangsvermogen. Hi staat voor een hoog vermogen, Lo voor een laag vermogen en ELo voor een extra laag vermogen. Druk op de modus knop (3) om uw keuze te valideren.
Afstand controle	Als Elo geselecteerd is, verschijnt de icoon afstand controle de ontvanger geeft een alarmsignaal af als de afstand tussen de zender en de ontvanger meer dan 25 m bedraagt.
Alarm buiten bereik[IMAGE]	Selecteer met de hoog / laag selectie knop (2) On of Off en druk op de modus knop (3)	Selecteer met de hoog / laag selectie knop (9) On of Off en druk op de modus knop (10) om uw keuze te valideren.
Alarm maximale temperatuurU		Kies met de hoog / laag selectie knop (9) de maximale temperatuur (van -3°C tot +49°C) waarboven de ontvanger een alarm gaat af geven. U kunt ervoor kiezen geen maximale temperatuur grens in te stellen voor de temperatuur : hiervoor Off selecteren (na 49°C). Druk op de modus knop (10) om uw keuze te valideren.
Alarm minimale temperatuurL		Kies met de hoog / laag selectie knop (9) de minimale temperatuur (van -8°C tot +44°C) waarboven de ontvanger een alarm gaat af geven. U kunt ervoor kiezen geen maximale temperatuur grens in te stellen : hiervoor Off selecteren (na 44°C). Als u een onlogische selectie maakt (bv: maximale temperatuur is lager dan de minimale temperatuur) zal de ontvanger uw keuze niet aanvaarden en zal deze automatisch corrigeren met een instelling van 2°C onder de maximale grens. Druk op de modus knop (10) om uw keuze te valideren.
Normaal scherm

OPMERKINGEN

1. Kiezen van het kanaal en de digitale code

Mocht het voorkomen dat uw buurman hetzelfde model babyphone heeft aangeschaft en het bovendien ook nog programmeert op hetzelfde kanaal met dezelfde digitale code, dan moet u een ander kanaal en een andere digitale code programmeren zo niet zult u beiden de baby van de andere horen. Herhaal in dit geval de hierboven vermelde stappen en vergeet niet ook de ontvanger te programmeren met het nieuwe kanaal en de nieuwe digitale code.

2. Kiezen van het vermogen

U moet weten dat de communicatie afstand afneemt als u een laag vermogen instelt maar dat dit de levensduur van de batterij ten goede komt. Bovendien neemt het uitstralingsniveau ook af.

3. Afstand alarm

Deze afstand controle functie kan heel nuttig zijn om het kind in het oog te houden als het speelt buiten in de tuin of in zijn kamer. De zender moet op het kind geplaatst worden en als hij zich verplaatst met meer dan 25 meter, zal de ontvanger een alarmsignaal afgeven om de ouders te waarschuwen.

N.B. Als de zender is ingesteld om te werken met de afstand controle functie, gaat de ontvanger ook automatisch over op de afstand controle modus (zoals te zien aan de letter op het LCD scherm), en dit of de instelling geen bereik nu op ON of op OFF staat.

Instelling waarschuwing geen bereik op de zender	Instelling waarschuwing geen bereik op de ontvanger	Opmerkingen
ON	ON	Het alarm werkt normaal
ON	OFF	Geen enkel alarm zelfs bij geen bereik
OFF	ON	Geeft altijd een alarm af, wel of niet geen bereik
OFF	OFF	Geen enkel alarm zelfs bij geen bereik
ELo	ON of OFF	Geluidsalarm als de afstand meer dan 20-30 m bedraagt (op de voorwaarde daf verschijnt op het LCD scherm van de ontvanger)

4. Temperatuur alarm

• Het is aangeraden een temperatuur verschil van +/- 5°C in te stellen tussen de instellingen van de maximale grens en de minimale grens ten opzichte van de huidige temperatuur van de kamer, zo niet zal het alarm snel afgaan, dat wil zeggen bij iedere kleine temperatuur schommeling in de kamer.
• In geval van plotselinge temperatuur wijziging in de kamer, heeft de sensor enkele minuten nodig om de temperatuur van het vertrek aan te kunnen geven.
• Let op : wegens de warmte afgegeven door het apparaat zelf, kan men een fout marge van +5°C vaststellen : verhoog dus de mini en maxi temperatuur om dit verschil op te vangen.

WERKING

A / Zender

• De zender op ongeveer 1 meter van het wiegje zetten met de microfoon (5) naar de baby toe gekeerd.
• De gevoeligheid van de microfoon bijstellen met behulp van de knop hoog/laag (2) : de streepjes op het scherm geven het gevoeligheidsniveau aan. Hoe meer streepjes zoveel gevoeliger is de unit voor geluid en zal u waarschuwen zodra het ingestelde geluidsniveau wordt bereikt.
• Zodra de zender een geluid ontvangt gaat het scherm aan en verschijnt de transmissie icoon.

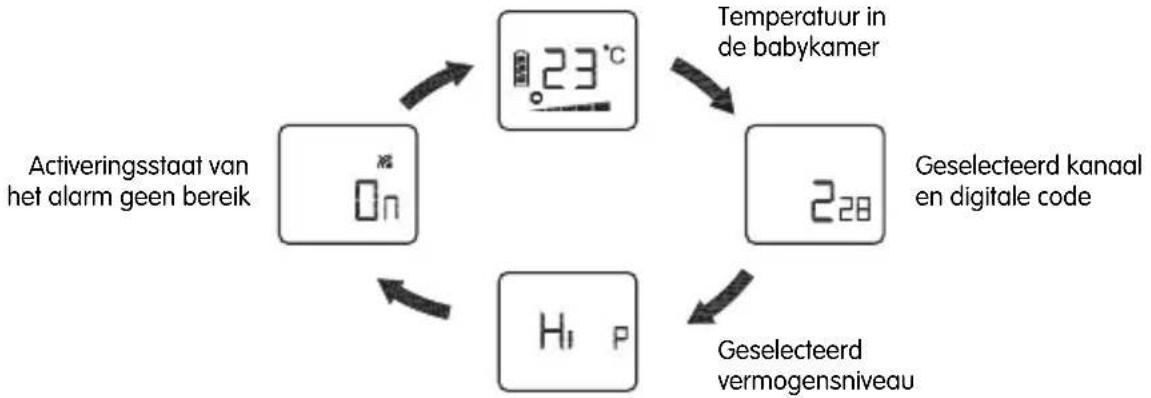

- Om de door u gemaakte instellingen te controleren, moet u even drukken op de modus knop (3). Op het scherm verschijnen de verschillende instellingen in een cyclische volgorde:

- Het nachtlampje (4) kan constant bijgesteld worden door de schakelaar On/Off (1) naar de stand te zetten. Het nachtlampje kan ook geactiveerd worden door de stem (VOX functie) door kort te drukken op de modus knop (3): De VOX icoon verschijnt dan naast de icoon. Het nachtlampje gaat dan branden zodra de microfoon een geluid opvangt en gaat automatisch uit als alles rustig is geworden. - De batterij staat wordt aangegeven via de staat verklikker van de batterij. Bij het leeglopen van de batterij nemen de segmenten van de batterij staat verklikker geleidelijk aan af en als de verklikker leeg is gaat de icoon batterij leeg knipperen en zendt de zender een signaal naar de ontvanger om de ouders te waarschuwen.

B / Ontvanger

• Plaats de ontvanger op een redelijke afstand ten opzichte van de zender om storingen te vermijden (snerpend geluid).
• Als de ontvanger een signaal van de zender ontvangt, licht het scherm op en gaan de lichtgevende diodes die het geluid opmeten (11) branden. De diodes lichter sterker op naar gelang het volume van het stemmetje van de baby sterker is.
• Het volume van de luidspreker kan bijgesteld worden met behulp van de knop hoog/laag (9). Hoe meer streepjes u instelt op het scherm, zoveel harder wordt de geluidsterkte. Als er geen streepjes op het scherm staan, wil dat zeggen dat de luidspreker niet aan staat.
• Als u het tril alarm wenst te gebruiken, moet u de schakelaar On/Off (8) op de stand zetten. De icoon verschijnt op het scherm. De triller treedt dan in werking zodra de baby een voldoende hard geluid voortbrengt. Om de batterij te sparen, is het aangeraden de alarminrichting niet constant te gebruiken met de trilfunctie.
• Als de functie waarschuwing geen bereik op On is gezet op zowel de zender als de ontvanger en als het communicatie bereik dan meer dan 2 minuten lang wordt overschreden, treedt het alarm « geen bereik » in werking : de lichtgevende diodes (11) en de icoon geen bereik 📋gaan knipperen, de temperatuur lezer geef --°C aan. Het alarm en de iconen verdwijnen pas als de ontvanger opnieuw in het bereikveld van de zender komt.

N.B. : deze alarmmelding treedt automatisch in werking als de zender stopt, als de batterij bijna leeg is of als de voeding wordt onderbroken, of als de kanaal/digitale code/ alarm geen bereik instellingen niet gelijk zijn tussen de zender en de ontvanger.

• Als de temperatuur in de babykamer buiten het bereik komt van de ingestelde bovenste en onderste temperatuur grens, gaat het alarm af : de betreffende icoon (U of L) verschijnt en de werkelijke temperatuur knippert op het scherm.

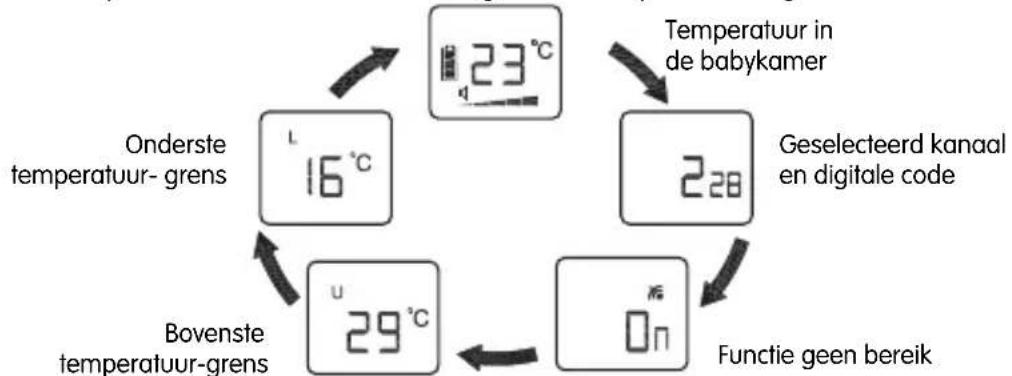

• Om de door u gemaakte instellingen te controleren, moet u even drukken op de modus knop (10). . Op het scherm verschijnen de verschillende instellingen in een cyclische volgorde:

• De batterij staat wordt aangegeven via de batterij staat verklikker. Bij het leeglopen van de batterij nemen de segmenten van de batterij staat verklikker geleidelijk aan af en als de verklikker leeg is gaat de icoon batterij leeg knipperen en gaat er een alarm af (alleen ontvanger). U moet dan de ontvanger op de lader zetten: de segmenten van de batterij staat verklikker knipperen tijdens het opladen. Als de batterij weer is opgeladen, houdt het knipperen op, zijn alle segmenten te zien en licht het lampje groen op.
• Om praktische redenen kan de ontvanger om de nek van de ouders gedragen worden dankzij de meegeleverde riem.

C / Zender en ontvanger

Ledere keer dat men op een knop drukt, wordt er een pieptoon afgegeven om aan te geven dat de door u gemaakte keuze door de unit is herkend. De geluidsterkte van het alarm en de pieptoon kan niet bijgesteld worden (staat helemaal los van de volume instelling van de luidspreker).

• Gebruik alleen de meegeleverde adapters, het gebruik van andere adapters kan schade toebrengen aan de Babyphone High Care.
• Als u de Babyphone High Care langere tijd niet gebruikt, moet u alle batterijen uit de zender en ook de batterij uit de ontvanger halen om schade veroorzaakt door lekken van de batterijen te voorkomen.
• Als u de Babyphone niet gebruikt, moet u de steker van de adapter uit de muurcontact van het stroomnet halen.

• De Babyphone High Care werkt beter in een temperatuur bereik dat ligt tussen -9°C en +50°C.

• De Babyphone High Care niet te lang aan direct zonlicht blootstellen en hem ook niet plaatsen in de nabijheid van een warmtebron of in een vochtig en stoffig vertrek.

• Het apparaat niet demonteren, het bevat geen enkel onderdeel dat ergens voor gebruikt kan worden.
• Elektrische en elektronische uitrustingen moeten op selectieve wijze afgevoerd worden. U mag het afval van elektrische en elektronische uitrustingen niet gooien in niet gesorteerd huisvuil, u moet ze naar speciale afvalcontainers brengen.

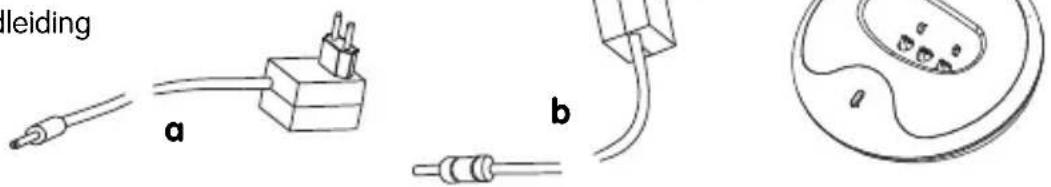

TOEBEHOREN

a. Adapter CA 6V voor de zender
b. Adapter CA 6V voor de snelle oplader
c. Oplaad voetstuk
d. Zender
e. Ontvanger
f. Oplaadbare Lithium 3,7V batterij (is aangebracht in de unit van de ontvanger)
g. Rien
h. Gebruikshandleiding

Ileiding a b

Probleem Mogelijke oorzaak Oplossing
Geen transmissie.De gevoeligheidsgraad van de microfoonvan de zender is te laag ingesteld.De batterij van de ontvanger is leeg/de batterijen van de zender zijn leeg of destroomnet adapters zijn niet naarbehoren aangesloten.		De gevoeligheid van de microfoon hoger instellen met behulp van de keuze knophoog/laag (2).Een nieuwe batterij aanbrenge in deontvanger / de batterijen van de zendervervangen of de aansluiting controleren.
De transmissie wordt onderbroken.De gevoeligheidsgraad van de microfoonis te hoog ingesteld.		De gevoeligheid van de microfoon lagerinstellen met behulp van de keuze knophoog/laag (2).
De alarm geen bereik blijft geactiveerd.De instelling van het kanaal of de digitalecode is niet identiek tussen de zenderen de ontvanger.De batterij van de zender is leeg.De waarschuwingsinstelling geen bereikop de zender staat op Off terwijl deinstelling op de ontvanger op On staat.		Hetzelfde kanaal en dezelfde digitalecode instellen op de zender en deontvanger.Een nieuwe batterij aanbrengen of deWisselstroom adapter gebruiken.De waarschuwingsinstelling geen bereikop de zender wijzigen en op On zetten.
Soms gaat het alarm geen bereik afzonder dat er een reden toe is.	Storingen met andere apparaten die ookop hetzelfde kanaal werken.	Over gaan naar een ander kanaal opzowel de zender als de ontvanger.
Geen alarm geen bereik.De waarschuwingsinstelling geen bereikop de zender en de ontvanger staat op Off.De waarschuwingsinstelling geen bereikstaat op On op de zender en op Off opde ontvanger.		De twee instellingen wijzigen en opOn zetten.De instelling op de ontvanger wijzigen enop On zetten.
Het temperatuur alarm is constantgeactiveerd.	De bovenste en onderste temperatuurgrens liggen te dicht bij de huidigetemperatuur.	De bovenste en onderste temperatuurgrens zodanig instellen dat er tenminsteeen verschil van 5°C is ten opzichte vande huidige temperatuur aangegeven ophet apparaat.
Het alarm batterij bijna leeg verschijntconstant op het scherm.	De batterij is leeg.Er zit geen batterij in de ontvanger.De batterij is beschadigd.	De batterij van de ontvanger opladermet behulp van het oplaad voetstuk.Een batterij in het vakje aanbrengenContact opnemen metdeconsumentendienst.
De levensduur van de batterijen vande zender is te kort.	Het nachtlampje brandt constant. Het nachtlampje uitzetten op instellenop activeren via de stem.
De levensduur van de batterijen vande ontvanger is te kort.	Het alarm met de trilfunctie wordsystematisch geactiveerd.	Het alarm met trilfunctie uitzetten.
Talrijke storingen of storende geluiden.	De zender staat te dicht bij andereelektrische apparaten.	De zender uit de buurt van de bron diede storingen veroorzaakt halen ofovergaan naar een ander kanaal.
Communicatie bereik te kort.	Tussen de zender en de ontvanger staantalrijke structuren van staal.Het uitgang vermogen op de zenderstaat op Lo of Elo.De batterijen van de zender zijn bijna leeg.De bereik controle van de zender staatop On.	De zender of de ontvanger verplaatsen.De instelling van het uitgang vermogenwijzigen en op Hi instellenDe batterijen vervangen of het apparaatop het stroomnet aansluitenDe functie afstand controle op Offinstellen.
