GEBRUIKSAANWIJZING FI 51 K.B IX CR INDESIT

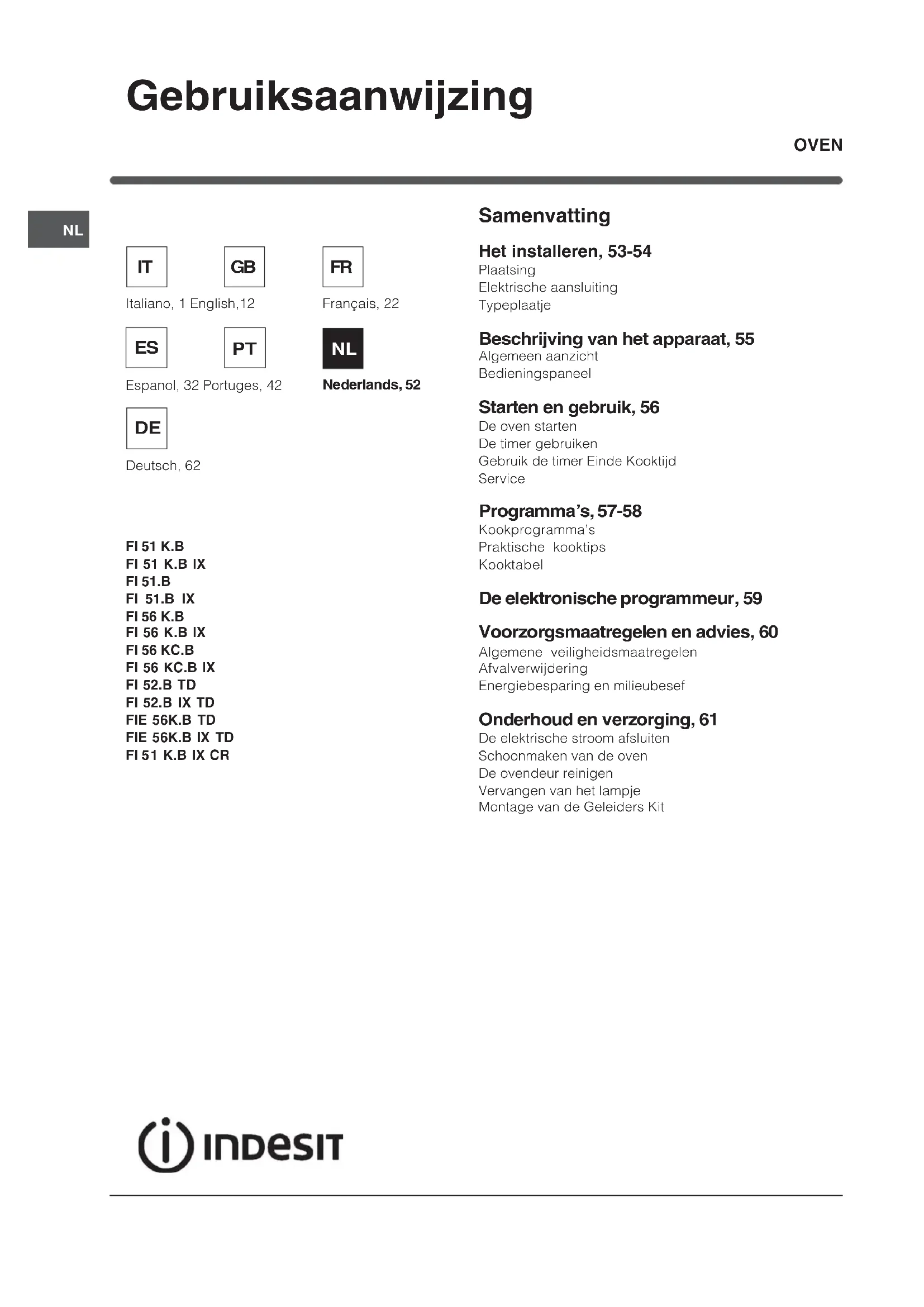

FI 5 1 K.B IX CR Samenvatting Het installeren, 53-54 Plaatsing Elektrische aansluiting Typeplaatje Beschrijving van het apparaat, 55 Algemeen aanzicht Bedieningspaneel Starten en gebruik, 56 De oven starten De timer gebruiken Gebruik de timer Einde Kooktijd Service Programmas, 57-58 Kookprogrammas Praktische kooktips Kooktabel De elektronische programmeur, 59 Voorzorgsmaatregelen en advies, 60 Algemene veiligheidsmaatregelen Afvalverwijdering Energiebesparing en milieubesef Onderhoud en verzorging, 61 De elektrische stroom afsluiten Schoonmaken van de oven De ovendeur reinigen Vervangen van het lampje Montage van de Geleiders Kit Gebruiksaanwijzing OVEN

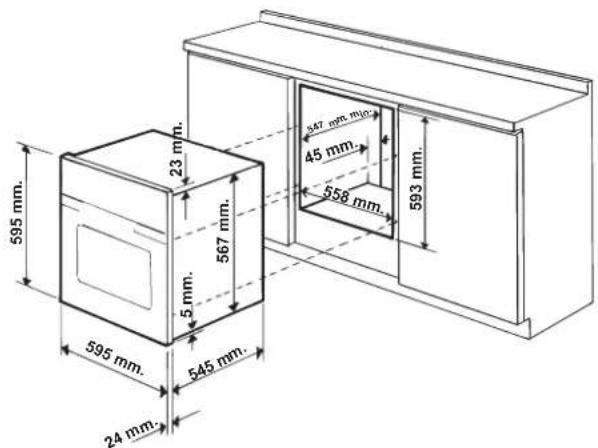

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij de oven te bewaren zodat alle nodige informatie voorhanden blijft. ! Lees de gebruiksaanwijzingen zorgvuldig: er staat belangrijke informatie in over installatie, gebruik en veiligheid. Plaatsing ! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen (zie Voorzorgsmaatregelen en advies). ! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen. Inbouw Voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben: de zijkanten van de kastjes die aan de oven grenzen moeten hittebestendig zijn; in het bijzonder moet, in geval van meubels met fineer, de lijm bestand zijn tegen temperaturen van 100°C; voor het inbouwen van de oven, zowel onder het aanrecht (zie figuur ) als in stapelbouw, dient het meubel de volgende afmetingen te hebben: ! Nadat het apparaat is ingebouwd, mag er geen contact meer mogelijk zijn met de elektrische onderdelen. Het gebruik dat staat aangegeven op het typeplaatje is gebaseerd op dit soort installatie. Ventilatie Om een goede ventilatie te hebben is het noodzakelijk de achterkant van het meubel te verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (zie afbeeldingen). Centreren en bevestigen Om het apparaat aan het keukenkastje te bevestigen: open de ovendeur en schroef de 4 houtschroeven in de 4 gaten in de zijrand. ! Alle beschermende onderdelen moeten zodanig worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken. Elektrische aansluiting ! De ovens met driepolige voedingskabel functioneren met de wisselstroom, de spanning en de frequentie die aangegeven staan op het typeplaatje (zie onder). Het installeren 595 mm.595 mm. 24 m

TYPEPLAATJE Afmetingen breedte 43,5 cm hoogte 32 cm diepte 40 cm. Inhoud liter 56 Elektrische aansluitingen spanning 220-230V ~ 50/60Hz of 50Hz (zie typeplaatje) maximum vermogen 2250W Richtlijn 2002/40/EG o p etiket van elektrische ovens. Norm EN 50304 ENERGY LABEL M odellen m et verkoelingsventilatie: Energieverbruik convectie Natuurlijk verwarmingsfunctie: Traditioneel Energieverbruik verklaring Klasse convectie Hetelucht verwarmingsfunctie : Multikoken Modellen zonder verkoelingsventilatie: Energieverbruik convectie Hetelucht verwarmingsfunctie: Multikoken Energieverbruik verklaring Klasse con vectie N atuurlijk verwarmingsfunctie: Traditioneel Dit apparaat voldoet aan de volgende EU Richtlijnen: - 73/23/EEG van 19/02/73 (laagspanning) en daaropvolgende wijzigingen; - 89/336/EEG van 03/05/89 (elektromagnetische compatibiliteit) en daaropvolgende wijzigingen - 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen - 2002/96/EC Monteren voedingskabel

1. Licht de lipjes aan

de zijkant van het deksel van het klemmenbord op met een schroevendraaier: trek het deksel van het klemmenbord open ( zie afb.).

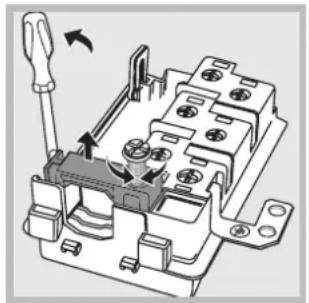

2. Draai de schroef van

de kabelklem los en verwijder hem met behulp van een schroevendraaier (zie afbeelding).

schroeven van de contacten L-N-

bevestig de draden onder de koppen van de schroeven met inachtneming van de kleuren: Blauw (N) Bruin (L) Geel-Groen (

Het aansluiten van de voedingskabel aan het net Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje(zie hiernaast). Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet men tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig geplaatst worden dat hij nergens een temperatuur bereikt die 50°C hoger is dan de kamertemperatuur. ! De installateur is verantwoordelijk voor de correcte elektrische verbinding en het in acht nemen van de geldende veiligheidsnormen. Vóór het aansluiten moet u controleren dat: het stopcontact geaard is en voldoet aan de geldende normen; het stopcontact in staat is het maximale vermogen van het apparaat te verdragen, zoals aangegeven op het typeplaatje (zie onder ); de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje (zie onder); het stopcontact en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekk ers. ! Wanneer het apparaat geïnstalleerd is, moeten het snoer en het stopcontact makkelijk te bereiken zijn. ! De kabel mag niet worden gebogen of samengedrukt. ! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service). ! De fabrikant kan niet verantwoordelijkheid worden gesteld als deze normen niet worden nageleefd.55

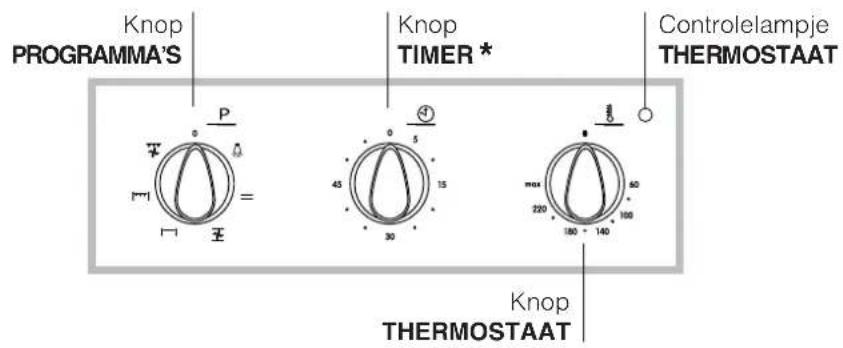

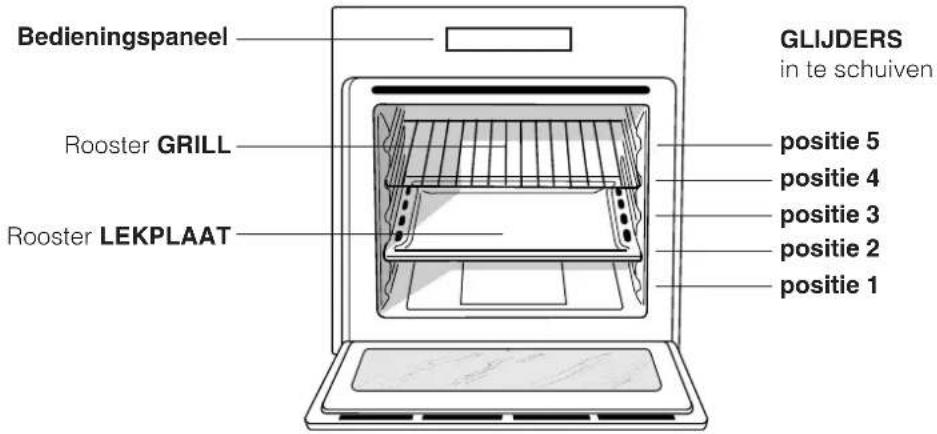

• Slechts op enkele modellen aanwezig. Bedieningspaneel Rooster GRILL Rooster LEKPLAAT GLIJDERS in te schuiven Beschrijving van het apparaat Algemeen aanzicht Bedieningspaneel positie 5 positie 4 positie 3 positie 2 positie 1 Knop PROGRAMMAS Knop THERMOSTAAT Knop TIMER

! Wij raden u aan bij het eerste gebruik de oven minstens een uur leeg te laten functioneren, op maximum temperatuur en met de deur dicht. Nadat u de oven hebt uitgedaan, opent u de ovendeur en lucht u het vertrek. De lucht die u ruikt komt door het verdampen van de middelen die worden gebruikt om de oven te beschermen. De oven starten

1. Door aan de knop PROGRAMMAS te draaien kunt

u het gewenste kookprogramma kiezen.

2. Kies de temperatuur door aan de knop

THERMOSTAAT te draaien. Een lijst met kooktijden en aanbevolen kooktemperaturen kunt u terugvinden in de Kooktabel (zie Programmas).

3. Als het controlelampje THERMOSTAAT aan is,

bevindt de oven zich in de verwarmingsfase en is bezig de ingestelde temperatuur te bereiken.

4. Tijdens het koken kunt u nog altijd:

- het kookprogramma veranderen met behulp van de knop PROGRAMMAS; - de temperatuur veranderen met behulp van de knop THERMOSTAAT; - het koken onderbreken door de knop PROGRAMMAS weer op stand 0 te zetten. Bij de apparaten voorzien van elektronische programmering moet voor gebruik van de elektrische oven de knop (op de display verschijnt het symbool m) worden ingedrukt voordat u de gewenste kookfunctie gaat kiezen. ! Zet nooit voorwerpen op de bodem van de oven; u riskeert hiermee het email te beschadigen. ! Plaats de ovenschalen altijd op bijgeleverde roosters. Ventilator Teneinde de hitte aan de buitenkant van de oven te beperken, zijn enkele modellen voorzien van een ventilator. Hierdoor ontstaat een luchtstroom die tussen het bedieningspaneel en de ovendeur naar buiten komt. ! Aan het einde van de kooktijd blijft de ventilator draaien totdat de oven voldoende is afgekoeld. Ovenverlichting Deze gaat werken door de knop PROGRAMMAS op te draaien. Ze blijft aan wanneer u een kookprogramma selecteert. Gebruik van de timer

1. U dient in eerste instantie het geluidssignaal op te

laden door de knop TIMER bijna 360° met de klok mee te draaien.

2. Draai de knop weer tegen de klok in en stel de

gekozen tijd in. Zorg ervoor dat de minuten die zijn aangegeven op de knop TIMER overeenkomen met de vaste aanwijzer op het bedieningspaneel.

3. De timer is een kookwekker: als de tijd verstreken

is, hoort u een geluidssignaal. ! De timer heeft niets te maken met het functioneren van de oven. Gebruik de timer Einde Kooktijd*

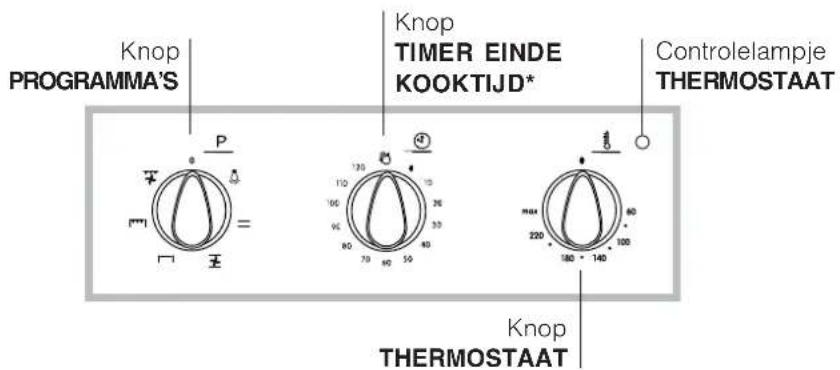

1. U moet allereerst het geluidssignaal opwinden

door de knop TIMER EINDE KOOKTIJD bijna helemaal met de klok mee te draaien.

2. Draai de knop weer tegen de klok in en stel de

gekozen tijd in. Zorg ervoor dat de minuten die zijn aangegeven op de knop TIMER EINDE KOOKTIJD samenvallen met de vaste aanwijzer op het bedieningspaneel.

3. Als de tijd verstreken is hoort u een

geluidssignaal en gaat de oven uit.

4. Als de oven uit is kan de timer als gewone

kookwekker worden gebruikt. Als u de oven handmatig wilt gebruiken, en dus de timer voor het einde van de kooktijd wilt uitschakelen, moet de knop TIMER EINDE KOOKTIJD tot aan het symbool 9 worden gedraaid. Service Dit dient u door te geven: het model oven (Mod.) het serienummer (S/N) Deze informatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking.

• Slechts op enkele modellen aanwezig. Starten en gebruik57

Kookprogrammas ! Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne: GRILL (hierbij is het aanbevolen alleen MAX te gebruiken); GRATINEREN (hierbij is het aanbevolen niet meer dan 200°C in te stellen). Programma TRADITIONELE OVEN De onderste en bovenste verwarmingselementen gaan aan. Met deze traditionele kookwijze is het beter een enkel rooster te gebruiken: met meerdere roosters riskeert u een slechte temperatuursverspreiding. Programma MULTIKOKEN Alle verwarmingselementen gaan aan (onder, boven en cirkelvormig) en de ventilator gaat draaien. Aangezien de warmte in de hele oven constant is, zorgt de lucht dat de gerechten op gelijkmatige wijze gekookt en gebakken worden. Hierbij is het mogelijk maximaal twee roosters tegelijk te gebruiken. Programma OVEN BOVEN Si accende lelemento riscaldante superiore. Deze functies kunnen worden gebruikt voor het afmaken van een gerecht. Programma GRILL Het bovenste verwarmingselement gaat aan. De hoge en rechtstreekse hitte bruint de oppervlakten van het vlees onmiddelijk zodat er geen vocht verloren gaat en de binnenkant mals blijft. Het koken onder de grill is vooral aan te raden voor gerechten die een hoge temperatuur aan de bovenkant nodig hebben: biefstuk, entrecôte, filet, hamburger etc... U vindt enkele voorbeelden in de tabel Praktische raadgevingen voor het koken. Kook met de ovendeur dicht. Programmas Programma GRATINEREN Het bovenste verwarmingselement gaat aan en de ventilator gaat draaien. Hiermee wordt de rechtstreekse bovenhitte van de grill gecombineerd met de circulatie van de lucht in de oven. Eventueel verbranden van de buitenkant wordt zo vermeden; de warmte dringt gemakkelijker door naar de binnenkant. Kook met de ovendeur dicht. Praktische kooktips ! Gebruik voor het koken met de heteluchtoven nooit de standen 1 en 5: de hete lucht zou fijne gerechten kunnen verbranden. ! Bij de functies GRILL of GRATINEREN raden wij u aan de lekplaat op stand 1 te zetten om eventueel vet of jus op te vangen. MULTIKOKEN Gebruik de standen 2 en 4, en plaats de gerechten die meer warmte nodig hebben op stand 2. Plaats de lekplaat op de onderste stand en de grill op de hoogste. GRILL Plaats de grill op stand 3 of 4, plaats de gerechten op het midden van de grill. We raden u aan het energieniveau op de hoogste stand te zetten. Het is normaal dat het bovenste verwarmingselement niet constant aan blijft: zijn werking wordt geregeld door een thermostaat. PIZZA Per una buona cottura della pizza ultilizzate il programma MULTICOTTURA. Gebruik een lichte aluminium ovenschaal en zet hem op het bijgeleverde ovenrooster. Bij gebruik van de bakplaat duurt het langer en krijgt u waarschijnlijk geen krokante pizza. Bij zeer gevulde pizzas raden wij aan de mozzarella of andere kaas pas halverwege de kooktijd toe te voegen.58

Kooktabel Programma's Gerechten Gewicht (kg) Roosterstanden Voorverwarming (minuten) Aangeraden temperatuur Kooktijd (minuten) Traditionele oven Eend Braadstuk Varkensrollade Koekjes (kruimeldeeg) Taarten

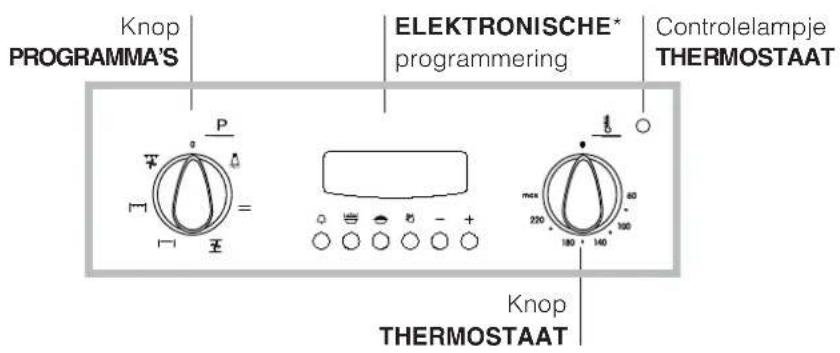

De elektronische programmeur Deze maakt het mogelijk de oven of grill te programmeren in de functies: uitgestelde start met vastgestelde kooktijd; onmiddelijke start met vastgestelde kooktijd; timer. Functies van de knoppen: : timer uren, minuten : kooktijd : einde kooktijd : handmatig omschakelen : instelling tijd achteruit : instelling tijd vooruit Het gelijkzetten van het klokje Na het aansluiten aan het net of na uitvallen van de stroom knippert op de display 0.00 druk gelijktijdig op de knoppen en en vervolgens (binnen de 4 seconden) zet u de klok gelijk met de knoppen en . Met de knop gaat de tijd vooruit. Met de knop gaat de tijd achteruit. Eventueel verder gelijkzetten kan op twee manieren worden uitgevoerd:

1. Herhaal de boven beschreven fasen.

en vervolgens de knoppen en zet de klok gelijk. Het regelen van de sterkte van het geluidssignaal Nadat u de instellingen van de klok heeft gekozen en bevestigd, kunt u de sterkte van het geluidssignaal regelen met de toets

Handmatig gebruik van de oven Nadat u de klok gelijk heeft gezet gaat de programmering automatisch in de handmatige positie. N.B.:Druk na ieder automatisch gebruik op de knop

hem weer op handmatig te zetten. Uitgestelde start met vastgestelde kooktijd De kooktijd en het einde van de kooktijd worden ingesteld. Laten we aannemen dat het uur op de display 10:00 uur aangeeft.

1. Draai de ovenknoppen op de gewenste functie en

temperatuur (b.v.: statische oven, 200°C)

en stel vervolgens (binnen de 4 seconden) met de knoppen en de gewenste kooktijd in. Laten we een kooktijd van 30 minuten nemen; u ziet:

Bij het loslaten van de knop verschijnt, na 4 seconden, wederom de juiste tijd met het symbool m en het woord auto

3. Druk op de knop en vervolgens op de knoppen en

voor het instellen van het einde van de kooktijd, laten we zeggen 13:00

4. Als u de knop loslaat verschijnt na 4 seconden de

huidigen tijd op de display:

Het verschenen woord auto betekent dat de kooktijd en het einde van de kooktijd automatisch geprogrammeerd zijn. De oven gaat automatisch aan om 12:30 en gaat uit na 30 minuten. Als de oven aan is verschijnt het verlichte pannetje m gedurende de gehele kooktijd. U kunt met de knop op ieder willekeurig moment de ingestelde kooktijd zien; met de knop kunt u het einde van de kooktijd zien. Aan het einde van de kooktijd hoort u een geluidssignaal; om dit af te zetten drukt u op een willekeurige knop, behalve op de knoppen en . Onmiddelijke start met vastgestelde kooktijd Door alleen de kooktijd vast in te stellen (punten 1 en 2 van paragraaf Uitgestelde start met vastgestelde kooktijd) begint deze onmiddelijk. Het ongedaan maken van een reeds ingesteld programma Druk de knop in en zet de klok met de knop op

en druk vervolgens op de knop voor handmatige functie . Timer Met de timer stelt u een tijd in waarvandaan het terugtellen begint. Deze functie heeft niets te maken met het aan of uitgaan van de oven, hij geeft alleen een geluidssignaal als de tijd verlopen is. Druk op de knop , er verschijnt:

Stel de gewenste tijdsduur in met de knoppen en . Zodra u de knop loslaat begint de tijd af te tellen; op de display verschijnt de huidige tijd.

Als de tijd is afgelopen hoort u een geluidssignaal, dat kan worden afgezet door op een willekeurige knop te drukken (behalve de knoppen en ); het symbool gaat uit. Correctie/ongedaanmaken van de instelling De instelling kan op ieder willekeurig moment worden veranderd. Druk op de betreffende knop en op de knop of . Als de kooktijd ongedaan wordt gemaakt wordt automatisch ook het einde hiervan ongedaan gemaakt en viceversa. Bij geprogrammeerd functioneren accepteert de oven geen einde kooktijd die eerder is dan het begin kooktijd dat door het apparaat zelf is gesteld.60

Voorzorgsmaatregelen en advies ! Dit apparaat voldoet aan de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen. Algemene veiligheidsmaatregelen Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis. Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert. Maak gebruik van de handgrepen aan de zijkant van de oven als u het apparaat moet verplaatsen. Raak de oven niet blootsvoets of met natte handen of voeten aan. Het apparaat dient om gerechten te koken. Het mag uitsluitend worden gebruikt door volwassenen en alleen volgens de instructies die beschreven staan in deze handleiding. Gedurende het gebruik van de oven worden de verwarmingselementen en enkele delen van de ovendeur heet. Raak er niet aan en houd de kinderen op een afstand. Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de oven terechtkomen. Laat de ventilatieopeningen en warmteafvoer vrij. Pak het handvat van de ovendeur alleen in het midden vast: aan de zijkant zou het heet kunnen zijn. Gebruik altijd ovenwanten om gerechten in de oven te zetten en eruit te halen. Plaats geen aluminiumfolie op de bodem van de oven. Plaats geen brandbaar materiaal in de oven: als de oven plotseling aan zou worden gezet, zou dit materiaal vlam kunnen vatten. Controleer altijd dat de knoppen in de positie l/ ¡ staan als de oven niet gebruikt wordt. Haal de stekker nooit uit het stopcontact door aan het snoer te trekken. Maak de oven niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit. Als de oven defect is, mag u nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service). Plaats geen zware voorwerpen op de open ovendeur. Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt. Voorkom dat kinderen met het apparaat spelen. Afvalverwijdering Verwijdering van het verpakkingsmateriaal: houdt u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden. De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de afvalcontainer met een kruis erdoor herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld. Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat. Energiebesparing en milieubesef Door de oven te gebruiken vanaf het late middaguur tot aan de vroege ochtend zorgt u ervoor dat uw elektriciteitscentrale minder wordt belast tijdens het spitsuur. Houdt bij de functie GRILL en GRATINEREN altijd de ovendeur dicht: dit om betere resultaten te bereiken en voor een betere energiebesparing (circa 10%). Houdt de afdichtingen altijd schoon zodat ze goed aansluiten op de deur en er geen hitte vrij kan komen.61

reparatie is uitgevoerd. Vervangen van het lampje Voor het vervangen van het ovenlampje:

lampje los en vervang het met eenzelfde soort lampje: sterkte 25W, fitting E 14.

3. Plaats het deksel er weer op (zie afb.).

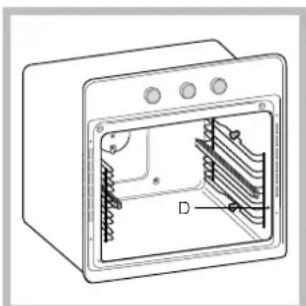

Montage van de Geleiders Kit Zo monteert u de geleiders:

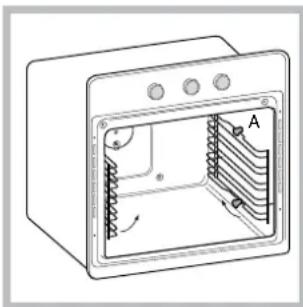

1. Verwijder de twee

draagrekken door ze uit de afstandleiders A te trekken (zie afbeelding).

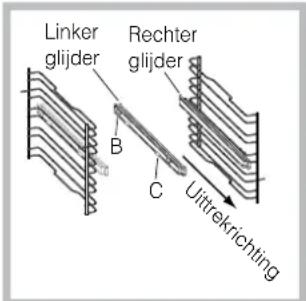

2. Kies het niveau waarop

u de geleiders wilt plaatsen. Plaats eerst de drukknop B op het draagrek en vervolgens de drukknop C. Let goed op de uittrekrichting van de geleider.

draagrekken, met de geleiders al op hun plaats, in de speciale gaten op de wanden van de oven (zie afbeelding). De gaten voor het linker draagrek bevinden zich aan de bovenkant, terwijl de gaten voor het rechter draagrek zich aan de onderkant bevinden.

4. Zet tenslotte de draagrekken vast op de afstandleiders

Plaats de geleiders nooit in stand 5. De elektrische stroom afsluiten Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat. Schoonmaken van de oven De buitenkant, dus zowel het email en het roestvrij staal als de rubberen afdichtingen, kunnen met een spons en een sopje worden afgenomen. Als de vlekken moeilijk te verwijderen zijn, kunt u een speciaal reinigingsmiddel gebruiken. Na het reinigen dient u alles goed af te spoelen en te drogen. Gebruik geen schuurmiddelen of bijtende producten. De binnenkant van de oven kunt u het beste direct na gebruik schoonmaken, als hij nog lauw is. Gebruik warm water en een schoonmaakmiddel, spoel vervolgens af en droog met een zachte doek. Gebruik geen schuurmiddelen. De accessoires kunnen gewoon worden afgewassen (eventueel ook in de vaatwasser), met uitzondering van de geleiders. Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat. De ovendeur reinigen Reinig het glas van de deur met een spons en niet schurende producten. Droog met een zachte doek. Gebruik geen ruwe schurende materialen of scherpe schrapertjes die het oppervlak zouden kunnen krassen waardoor als gevolg het glas zou kunnen barsten. U kunt voor een grondige reiniging de ovendeur verwijderen:

1. open de deur volledig (zie afbeelding).

2. til de hendeltjes op die zich aan de scharnieren

bevinden en draai ze (zie afb.);

3. pak de deur aan de zijkanten

beet en sluit hem langzaam, maar niet helemaal. Trek dan de deur naar u toe en haal hem uit zijn voegen (zie afbeelding). Zet de deur weer op zijn plaats door deze handelingen in omgekeerde volgorde uit te voeren. Controleer de afdichtingen Controleer regelmatig de staat van de afdichting rondom de ovendeur. In het geval de afdichtingen beschadigd zijn, dient u zich tot de dichtstbijzijnde Technische Dienst te wenden (zie Service). Gebruik de oven niet voordat de Onderhoud en verzorging
