MODE D'EMPLOI FI 51 K.B IX CR INDESIT

Français, 22 Espanol, 32 Portuges, 42

FI 5 1 K.B IX CR Sommaire Installation, 23-24 Positionnement Raccordement électrique Plaquette signalétique Description de lappareil, 25 Vue densemble Tableau de bord Mise en marche et utilisation, 26 Mise en marche du four Utilisation du minuteur Utiliser le programmateur fin de cuisson Assistance Programmes, 27-28 Programmes de cuisson Conseils de cuisson Tableau de cuisson Le programmateur de cuisson électronique, 29 Précautions et conseils, 30 Sécurité générale Mise au rebut Economies et respect de lenvironnement Nettoyage et entretien, 31 Mise hors tension Nettoyage de lappareil Nettoyage de la porte Remplacement de lampoule déclairage Montage du Kit glissières coulissantes Mode demploi FOUR Français, 22 Espanol, 32 Portuges, 42 ES PT Deutsch, 62

! Conservez ce mode demploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce quil suive lappareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. ! Lisez attentivement les instructions : elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de votre appareil Positionnement ! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils). ! Linstallation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. Encastrement Pour garantir le bon fonctionnement de lappareil, il faut que le meuble possède des caractéristiques bien précises : les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur ; dans le cas notamment de meubles plaqués bois, il faut que les colles résistent à une température de 100°C ; la cavité du meuble pour encastrement du four, tant sous plan (voir figure) quen colonne, doit avoir les dimensions suivantes : ! Après encastrement de lappareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées. Les déclarations de consommation indiquées sur létiquette des caractéristiques ont été mesurées pour ce type dinstallation Aération Pour garantir une bonne aération, la cavité dencastrement doit être dépourvue de paroi arrière. Il est conseillé dinstaller le four de manière à ce quil repose sur deux cales en bois ou bien sur un plan dappui continu qui ait une découpe dau moins 45 x 560 mm (voir figures). Centrage et fixation Pour fixer lappareil au meuble : ouvrez la porte du four et vissez 4 vis à bois dans les 4 trous du cadre. ! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées quavec laide dun outil. Raccordement électrique ! Les fours munis dun câble dalimentation tripolaire sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaquette signalétique (voir ci-dessous). Installation 595 mm.595 mm.24 mm.545 mm.5 mm.567 mm.23 mm.593 mm.45 mm.558 mm.

PLAQUETTE SIGNALETIQUE Dimensions largeur cm 43,5 hauteur cm 32 profondeur cm 40 Volume l 56 Raccordements électriques tension 220-230V ~ 50/60Hz ou 50Hz (voir plaquette signalétique) puissance maxi. absorbée 2250W Directive 2002/40/CE sur l'étiquette des fours électriques Norme EN 50304 ETIQUETTE ENERGIE Modèles avec ventilation de refroidissement : Consommation énergie convection naturelle fonction four : Traditionnel Consommation énergie déclarée pour Classe convection forcée fonction four : Multicuisson Modèles sans ventilation de refroidissement : Consommation énergie convection forcée fonction four : Multicuisson Consommation énergie déclarée pour Classe convection naturelle fonction four : Traditionnel Cet appareil est conforme aux Directives Communautaires suivantes : 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives -89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications successives -93/68/CEE du 22/07/93 et modifications successives -2002/96/EC Montage du câble dalimentation

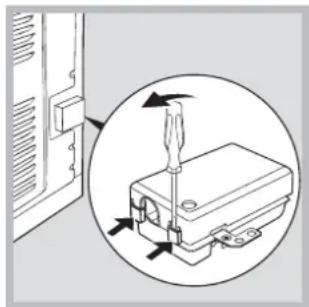

1. Pour ouvrir le bornier,

faites pression à laide dun tournevis sur les languettes latérales du couvercle : tirez et ouvrez le couvercle (voir figure).

contacts L-N- puis fixer les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert (

Branchement du câble dalimentation au réseau électrique Montez sur le câble une prise normalisée pour la charge indiquée sur létiquette des caractéristiques (voir ci-contre). En cas de raccordement direct au réseau, il faut intercaler entre lappareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm décartement entre les contacts dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par linterrupteur). Le câble dalimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante. ! Linstallateur est responsable du bon raccordement électrique de lappareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que

la prise est bien munie dune terre conforme à la loi; la prise est bien apte à supporter la puissance maximale de lappareil, indiquée sur la plaquette signalétique (voir ci-dessous); la tension dalimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique (voir ci-dessous); la prise est bien compatible avec la fiche de lappareil. Si ce nest pas le cas, remplacez la prise ou la fiche, nutilisez ni rallonges ni prises multiples. ! Après installation de lappareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons tou te responsabilité en cas de non respect des normes énumérées ci-dessus.25

• Nexiste que sur certains modèles Tableau de bord Support GRILLE Support LECHEFRITE GLISSIERES de coulissement Description de lappareil Vue densemble Tableau de bord niveau 5 niveau 4 niveau 3 niveau 2 niveau 1 Bouton PROGRAMMES Bouton THERM OSTAT Bouton MINUTEUR

! Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteignez-le, ouvrez la porte et aérez la pièce. Lodeur qui se dégage est due à lévaporation des produits utilisés pour protéger le four. Mise en marche du four

1. Pour sélectionner le programme de cuisson

souhaité, tournez le bouton PROGRAMMES.

2. Pour choisir la température, tournez le bouton

THERMOSTAT. Un tableau de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune delles (voir Programmes).

3. Le voyant THERMOSTAT reste allumé pendant la

durée de montée en température.

4. En cours de cuisson, vous pouvez à tout moment :

- modifier le programme de cuisson à laide du bouton PROGRAMMES; - modifier la température à laide du bouton THERMOSTAT; - interrompre la cuisson en ramenant le bouton PROGRAMMES sur 0. Pour utiliser le four électrique équipant les appareils dotés de programmateur électronique, appuyez sur la touche (affichage du symbole m) avant de sélectionner la fonction de cuisson désirée. ! Ne posez jamais dobjets à même la sole du four, vous pourriez abîmer lémail. ! Placez toujours vos plats sur la grille fournie avec lappareil. Système de refroidissement Pour obtenir un abaissement des températures extérieures, certains modèles sont équipés dun système de refroidissement. Ce dernier souffle de lair à lextérieur par une fente située entre le tableau de bord et la porte du four. ! Le ventilateur continue à tourner après larrêt du four jusquà ce que ce dernier se soit suffisamment refroidi. Eclairage du four Pour lallumer, sélectionnez à laide du bouton PROGRAMMES La lampe reste allumée quand vous sélectionnez un programme de cuisson. Utilisation du minuteur

1. Il faut avant tout remonter la sonnerie en faisant

faire un tour presque complet au bouton MINUTEUR dans le sens des aiguilles dune montre.

2. Puis en faisant marche arrière, sélectionnez le

temps désiré en amenant les minutes indiquées sur le bouton MINUTEUR en face du repère fixe du tableau de bord.

3. Le minuteur est un indicateur sonore de

fonctionnement : une fois le temps écoulé, il émet un signal sonore. ! Le minuteur ne contrôle pas lallumage et larrêt du four. Utiliser le programmateur fin de cuisson*

1. Il faut avant tout remonter la sonnerie en faisant

faire un tour presque complet au bouton PROGRAMMATEUR FIN DE CUISSON dans le sens des aiguilles d'une montre.

2. Puis en faisant marche arrière, sélectionnez le

temps désiré en amenant les minutes indiquées sur le bouton PROGRAMMATEUR FIN DE CUISSON en face du repère fixe du tableau de bord.

3. Une fois le temps écoulé, un signal sonore retentit

et le four s'éteint.

4. Quand le four est éteint, le programmateur fin de

cuisson peut être utilisé comme une simple minuterie. Pour utiliser le four en fonctionnement manuel, c'est-à-dire sans programmateur fin de cuisson, amenez le bouton PROGRAMMATEUR FIN DE CUISSON en face du symbole 9. Assistance Indiquez-lui : le modèle de votre appareil (Mod.) son numéro de série (S/N) Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

• Nexiste que sur certains modèles Mise en marche et utilisation27

Programmes de cuisson ! Pour tous les programmes vous pouvez sélectionner une température comprise entre 60°C et MAX., sauf pour: GRIL (il est conseillé dans ce cas de sélectionner MAX.); GRATIN (il est conseillé de ne pas dépasser 200°C). Programme FOUR TRADITION Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur. Programme MULTICUISSON Mise en marche de toutes les résistances (sole et voûte) ainsi que de la turbine. La chaleur est constante et bien répartie à lintérieur du four, lair cuit et dore de façon uniforme en tous points. Vous pouvez cuire au maximum sur deux niveaux en même temps. Programme CHALEUR VOÛTE Mise en marche de la résistance de voûte. Cette fonction est conseillée pour parfaire la cuisson des aliments. Programme GRIL Mise en marche de la résistance de voûte. La température élevée et directe du gril permet de saisir laliment en surface pour quil ne perde pas son jus et reste tendre à souhait. La cuisson au gril est particulièrement recommandée pour les plats qui exigent une température élevée à leur surface : côtes de veau et de buf, entrecôtes, filet, hamburgers, etc....... Vous trouverez des exemples dutilisation dans le paragraphe Conseils utiles pour la cuisson. Cuisson porte du four fermée. Programmes Programme GRATIN Mise en marche de la résistance de voûte ainsi que de la turbine. Lirradiation thermique unidirectionnelle sajoute au brassage de lair pour une répartition uniforme de la chaleur dans lenceinte du four. Plus de risques de brûler vos aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée. Conseils de cuisson ! Pour vos cuissons ventilées nutilisez pas les gradins 1et 5: ils sont directement frappés par lair chaud qui pourrait brûler vos mets délicats. ! En cas de cuisson en mode GRIL ou GRATIN, placez la lèchefrite au gradin 1 pour récupérer les jus de cuisson. MULTICUISSON Utilisez les gradins 2 et 4 et placez au 2 les plats qui exigent davantage de chaleur. Placez la lèchefrite en bas et la grille en haut. GRIL Placez la grille au gradin 3 ou 4, enfournez vos plats au milieu de la grille. Nous conseillons de sélectionner le niveau dénergie maximum. Ne vous inquiétez pas si la résistance de voûte nest pas allumée en permanence: son fonctionnement est contrôlé par un thermostat. PIZZA Pour bien cuire vos pizzas, utilisez le programme MULTICUISSON. Utilisez un plat en aluminium léger et enfournez-le sur la grille du four. Si vous utilisez la lèchefrite, vous prolongerez le temps de cuisson et obtiendrez difficilement une pizza croustillante. Si vos pizzas sont bien garnies, najoutez la mozzarelle quà mi-cuisson.28

Tableau de cuisson Programmes Aliments Poids (Kg) Niveau enfournement Préchauffage (minutes) Température préconisée Durée cuisson (minutes) Four Traditionnel Canard Rôti de veau ou de bœuf Rôti de porc Biscuits (pâte brisée) Tartes

65-75 70-75 70-80 15-20 30-35 Multicuisson Pizza (sur 2 niveaux) Lasagnes Agneau Poulet rôti + pommes de terre Maquereau Cake aux fruits Profiteroles (sur 2 niveaux) Biscuits (sur 2 niveaux) Génoise (sur 1 niveau) Génoise (sur 2 niveaux) Tartes salées

15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30 Résistance de voûte Pour parfaire la cuisson - 3/4 15 220 - Gril Soles et seiches Brochettes de calmars et de crevettes Tranches de colin Légumes grillés Steaks de veau Côtelettes Hamburgers Maquereaux Croque-monsieur

Le programmateur de cuisson électronique Il permet de programmer le four ou le gril comme suit: départ cuisson différé avec durée établie; départ immédiat avec durée établie; minuteur. Fonction des touches : : minuteur heures, minutes : durée cuisson : fin de cuisson : commutation manuelle : sélection temps à rebours : sélection temps en avant Comment remettre à lheure lhorloge digitale Après raccordement à la ligne ou après une coupure de courant, lafficheur clignote sur : 0.00 Appuyez simultanément sur les touches

puis, dans les 4 secondes qui suivent, remettez lheure exacte à laide des touches et . La touche sert à augmenter le temps. La touche sert à diminuer le temps. Toute mise à lheure peut être effectuée de deux façons différentes:

1. Refaire complètement les opérations susmentionnées

2. Appuyez sur la touche

puis sur les touches et pour remettre lheure exacte. Régler le volume du signal acoustique Après avoir choisi et confirmé les sélections de lhorloge, utiliser la touche pour régler le volume du signal acoustique. Fonctionnement manuel du four Après la sélection de lheure, le programmateur va automatiquement sur la position manuelle. Rappel : Appuyez sur la touche pour rétablir le fonctionnement manuel après chaque cuisson Automatique. Départ cuisson différé avec durée établie Il faut sélectionner la durée et lheure de fin de cuisson. Supposons que lafficheur indique 10 heures

1. Tournez les manettes de commande du four sur la

température désirée (exemple: four statique, 200°C)

2. Appuyez sur la touche

puis, (dans les 4 secondes qui suivent) programmez à laide des touches et et la durée désirée. Supposons une sélection de cuisson de 30 minutes; il y a affichage de:

En lâchant la touche, au bout de 4 secondes, lheure courante réapparaît avec le symbole m et linscription auto

3. Appuyez sur la touche

puis sur les touches et jusquà la sélection de lheure de fin de cuisson désirée, supposons que ce soit 13 heures

4. En lâchant la touche, lafficheur indique au bout de 4

Linscription auto allumée rappelle quil y a programmation de la durée et de lheure de fin de cuisson en automatique. Le four sallume alors automatiquement à 12h30 pour séteindre 30 minutes après. Quand le four est allumé, la casserole allumée m apparaît pendant toute la durée de cuisson. En appuyant sur la touche

nimporte quel moment, vous pouvez afficher la durée programmée, en appuyant sur la touche vous pouvez afficher lheure de fin de cuisson. En fin de cuisson un signal acoustique retentit, pour linterrompre appuyez sur une touche quelconque sauf sur et . Départ immédiat avec durée établie En ne programmant que la durée (points 1 et 2 du paragraphe Départ de cuisson différé avec durée établie) la cuisson démarre aussitôt. Pour annuler une cuisson déjà programmée Appuyez sur la touche et à laide de la touche ramenez le temps à

puis appuyez sur la touche de fonctionnement manuel . Fonction minuterie Le fonctionnement de la minuterie prévoit la sélection dun temps dont le décompte se fait au compte à rebours. Cette fonction ne contrôle ni lallumage ni larrêt du four, un signal sonore retentit une fois le temps écoulé. Appuyez sur la touche il y a affichage de :

A laide des touches et sélectionnez enfin le temps désiré En lâchant la touche le temps commence immédiatement à courir, lafficheur indique lheure courante.

Une fois le temps écoulé, un signal acoustique retentit, pour larrêter appuyez sur une touche quelconque (sauf sur les touches et ), le symbole séteint. Correction effacement des données Les données sélectionnées peuvent être modifiées à tout moment, en appuyant tout simplement sur la touche correspondante et sur la touche ou . En effaçant la durée de cuisson, il y a aussi effacement automatique de la fin du fonctionnement et vice versa. En cas de fonctionnement programmé, lappareil naccepte pas des temps de fin de cuisson antécédents à ceux du départ de cuisson proposés par lappareil.30

Précautions et conseils ! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement. Sécurité générale Cet appareil a été conçu pour un usage familial, de type non professionnel. Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. Pour déplacer lappareil, servez-vous des poignées prévues à cet effet sur les côtés du four. Ne touchez pas à lappareil pieds nus ou si vos mains ou pieds sont mouillés ou humides Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode demploi. En cours de fonctionnement, les éléments chauffants et certaines parties du four deviennent très chaudes. Attention à ne pas les toucher et à garder les enfants à distance. Evitez que le cordon dalimentation dautres petits électroménagers touche à des parties chaudes du four. Les orifices ou les fentes daération ou dévacuation de la chaleur ne doivent pas être bouchés Saisissez toujours la poignée en son milieu : elle risque dêtre très chaude à ses extrémités. Utilisez toujours des gants de protection pour enfourner ou sortir des plats du four. Ne tapissez jamais la sole du four de papier aluminium. Ne rangez pas de matériel inflammable à lintérieur du four: si lappareil était par inadvertance mis en marche, il pourrait prendre feu. Contrôlez toujours que les manettes sont bien dans la position

¡ quand lappareil nest pas utilisé. Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant. Neffectuez aucune opération de nettoyage ou dentretien sans avoir auparavant débranché la fiche de la prise de courant. En cas de panne, nessayez en aucun cas daccéder aux mécanismes internes pour tenter de réparer lappareil. Contactez le service dAssistance (voir Assistance). Ne posez pas dobjets lourds sur la porte du four ouverte. Cet appareil nest pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées dexpérience ou de connaissance, sauf si elles ont pu bénéficier, par lintermédiaire dune personne responsable de leur sécurité, dune surveillance ou dinstructions préalables concernant dutilisation de lappareil. S'assurer que les enfants ne jouent pas avec l'appareil. Mise au rebut Mise au rebut du matériel demballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés. La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin doptimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire limpact sur la santé humaine et lenvironnement. Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour lenlèvement de leur vieil appareil. Economies et respect de lenvironnement Pour faire des économies délectricité, utilisez autant que possible votre four pendant les heures creuses surtout pour le nettoyage pyrolyse. Pour vos cuissons au GRILL et GRATIN, nous vous conseillons de garder la porte du four fermée: Vous obtiendrez de meilleurs résultats tout en faisant de sensibles économies dénergie (10% environ). Gardez toujours les joints propres et en bon état pour quils adhèrent bien à la porte et ne causent pas de déperditions de chaleur.31

(voir Assistance). Mieux vaut ne pas utiliser le four tant quil nest pas réparé. Remplacement de lampoule déclairage Pour changer lampoule déclairage du four :

couvercle en verre du boîtier de la lampe.

lampoule et remplacez-la par une autre de même type : puissance 25 W, culot E

3. Remontez le couvercle à sa place (voir figure).

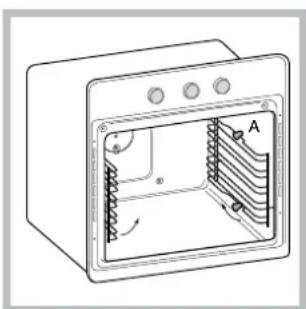

Montage du Kit glissières coulissantes Pour monter les glissières coulissantes :

cadres à gradins en les dégageant des entretoises A (voir figure).

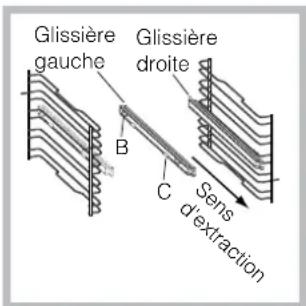

2. Choisir le gradin sur

lequel monter la glissière coulissante. Positionner sur le cadre dabord le dispositif de fixation B puis le C en veillant à bien respecter le sens dextraction de la glissière.

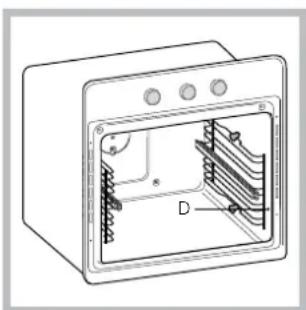

3. Fixer les deux cadres à

gradins avec glissières assemblées dans les trous prévus sur les parois du four (voir figure). Les trous pour le cadre de gauche sont placés en haut tandis que les trous pour celui de droite sont placés en bas.

4. Emboîter enfin les cadres sur les entretoises A.

Ne pas introduire les glissières coulissantes au niveau 5. Mise hors tension Avant toute opération de nettoyage ou dentretien coupez lalimentation électrique de lappareil. Nettoyage de lappareil Nettoyez lextérieur émaillé ou inox et les joints en caoutchouc à laide dune éponge imbibée deau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Il est conseillé de rincer abondamment et dessuyer après le nettoyage. Nutilisez ni poudres abrasives ni produits corrosifs. Nettoyez lenceinte du four après toute utilisation, quand il est encore tiède. Utilisez de leau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif. Tous les accessoires peuvent être lavés normalement comme de la vaisselle courante et passent au lave-vaisselle, sauf les glissières coulissantes. Ne nettoyez jamais lappareil avec des nettoyeurs vapeur ou haute pression. Nettoyage de la porte Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre. Pour nettoyer plus à fond, vous pouvez déposer la porte du four :

1. ouvrez complètement la porte (voir figure);

2. soulevez et faites pivoter les leviers situés sur les

deux charnières (voir figure);

3. saisissez la porte par les

côtés, refermez-la lentement mais pas complètement. Puis tirez la porte vers vous en la dégageant de ses charnières (voir figure). Remontez la porte en refaisant en sens inverse les mêmes opérations. Contrôle des joints Contrôlez périodiquement létat du joint autour de la porte du four. Sil est abîmé, adressez-vous au service après-vente le plus proche de votre domicile Nettoyage et entretien
