GEBRUIKSAANWIJZING CD689861 CONSTRUCTA

• retenue. Le câble d'alimentation ne doit pas être endommagé ! ª Remarque : Si un accessoire spécial de recirculation d'air a été installé et que la hotte est utilisée sans capot de cheminée, le câble doit être enroulé sur les manchons.45 é Inhoudsopgave [nl ]Gebr ui ks aanwijzing en i nst al l at i evoor schr i f t GEBRUIKSAANWIJZING p. 45

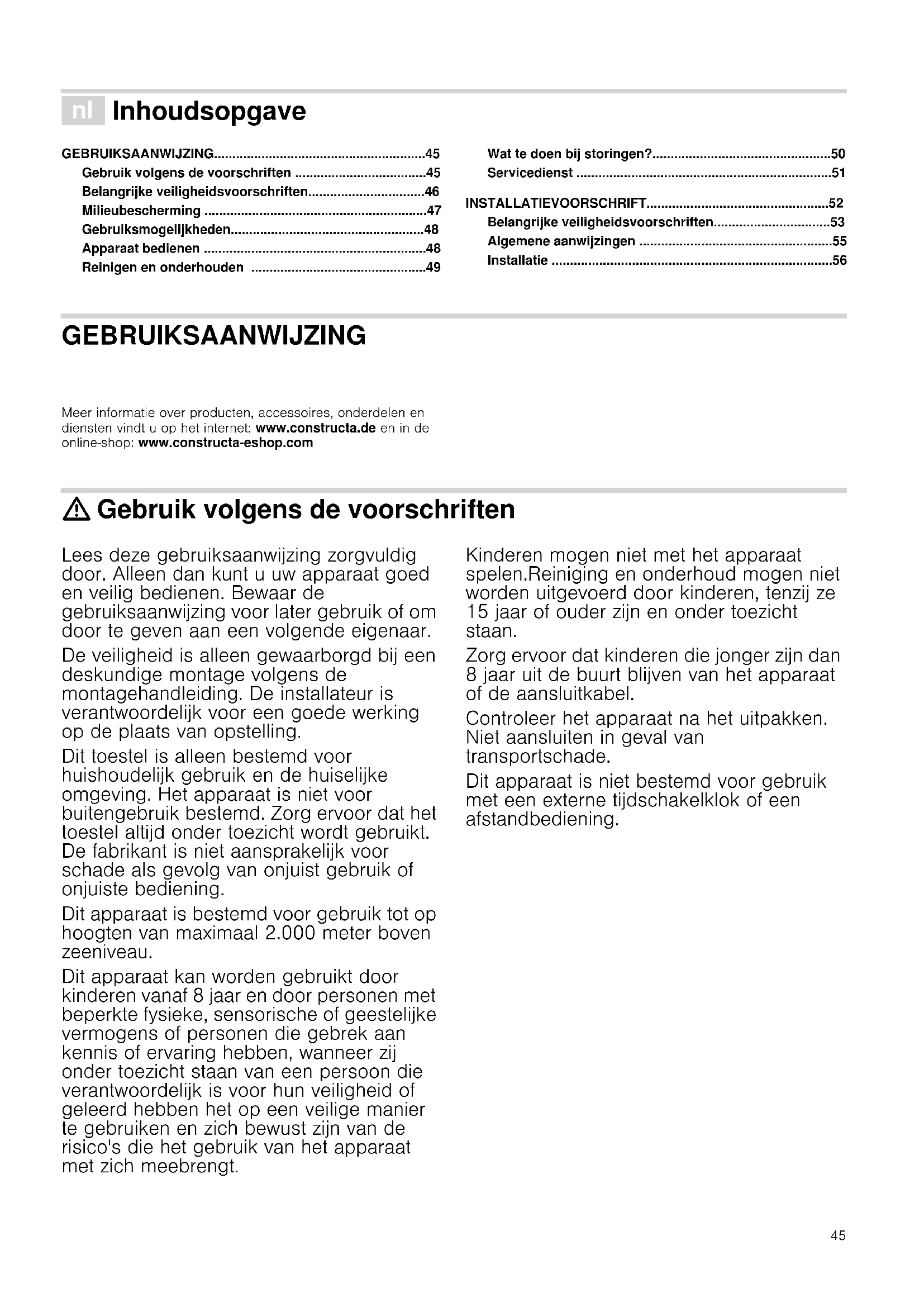

• Gebruik volgens de voorschriften p. 45
• Belangrijke veiligheidsvoorschriften p. 46
• Milieubescherming p. 47
• Gebruiksmogelijkheden p. 48
• Apparaat bedienen p. 48
• Reinigen en onderhouden p. 49
• Wat te doen bij storingen? p. 50
• Servicedienst p. 51
• INSTALLATIEVOORSCHRIFT p. 52
• Belangrijke veiligheidsvoorschriften p. 53
• Algemene aanwijzingen p. 55
• Installatie GEBRUIKSAANWIJZING Produktinfo Meer informatie over producten, accessoires, onderdelen en diensten vindt u op het internet: www.constructa.de en in de online-shop: www.constructa-eshop.com : Gebruik volgens de voorschriften Gebr ui k vol gens de voor schr i f t en Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kunt u uw apparaat goed en veilig bedienen. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geven aan een volgende eigenaar. De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installateur is verantwoordelijk voor een goede werking op de plaats van opstelling. Dit toestel is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Het apparaat is niet voor buitengebruik bestemd. Zorg ervoor dat het toestel altijd onder toezicht wordt gebruikt. De fabrikant is niet aansprakelijk voor schade als gevolg van onjuist gebruik of onjuiste bediening. Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeeniveau. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, sensorische of geestelijke vermogens of personen die gebrek aan kennis of ervaring hebben, wanneer zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of geleerd hebben het op een veilige manier te gebruiken en zich bewust zijn van de risico's die het gebruik van het apparaat met zich meebrengt. Kinderen mogen niet met het apparaat spelen.Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen, tenzij ze 15 jaar of ouder zijn en onder toezicht staan. Zorg ervoor dat kinderen die jonger zijn dan 8 jaar uit de buurt blijven van het apparaat of de aansluitkabel. Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade. Dit apparaat is niet bestemd voor gebruik met een externe tijdschakelklok of een afstandbediening.46 : Belangrijke veiligheidsvoorschriften Bel angr i j ke vei l i ghei dsvoor schr i f t en Verstikkingsgevaar! Verpakkingsmateriaal is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriaal laten spelen. Levensgevaar! Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging. Altijd voor voldoende luchttoevoer zorgen, wanneer de luchtafvoer plaatsvindt in een ruimte met een vuurbron die gebruikmaakt van de aanwezige lucht. Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestookt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af naar buiten. In combinatie met een ingeschakelde afzuigkap wordt aan de keuken en aan de ruimtes ernaast lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte. p. 56

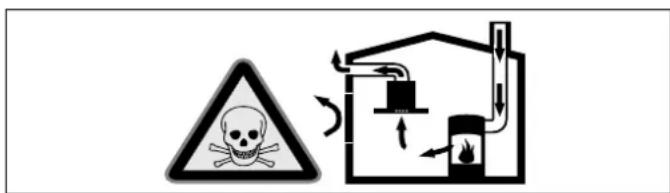

Zorg daarom altijd voor voldoende ventilatie.

Een ventilatiekast in de muur alleen is niet voldoende om aan de minimale eisen te voldoen. U kunt het apparaat alleen dan zonder risico gebruiken wanneer de onderdruk in de ruimte waarin de vuurbron zich bevindt niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneer de voor de verbranding benodigde lucht door niet afsluitbare openingen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd. Raadpleeg in ieder geval het bedrijf dat in uw huis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesysteem van uw huis te beoordelen en kan een voorstel doen voor passende maatregelen op het gebied van de luchttoevoer. Indien de afzuiging alleen met recirculatie wordt gebruikt, is een onbeperkt gebruik mogelijk. Risico van brand!

De vetafzettingen in het vetfilter kunnen ontbranden. Vetfilter regelmatig reinigen. Apparaat nooit zonder vetfilter gebruiken. Brandgevaar!

De vetafzettingen in het vetfilter kunnen ontbranden. In de buurt van het apparaat nooit werken met een open vlam (bijv. flamberen). Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installeren wanneer er een afgesloten, niet verwijderbare afscherming aanwezig is. Er mogen geen vonken wegspringen. Risico van brand!

Hete olie en heet vet vatten snel vlam. Hete olie en heet vet nooit gebruiken zonder toezicht. Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken. Brandgevaar!

Wanneer er gas-kookzones ingeschakeld zijn waar geen kookgerei op staat, wordt er tijdens het gebruik zeer veel warmte ontwikkeld. Een ventilatieapparaat dat daarop is aangebracht kan beschadigd of in brand raken. Gebruik de gas-kookzones alleen wanneer er kookgerei op staat. Brandgevaar!

Bij gelijktijdig gebruik van meerdere gas- kookzones ontwikkelt zich een grote warmte. Een ventilatieapparaat dat daarop is aangebracht kan beschadigd of in brand raken. Twee gaskookplaten nooit langer dan 15 minuten gelijktijdig op de hoogste vlam gebruiken. Een grote brander met meer dan 5kW (wok) komt overeen met het vermogen van twee gasbranders. Risico van verbranding! Tijdens het gebruik worden de toegankelijke onderdelen heet. De hete onderdelen nooit aanraken. Zorg ervoor dat er geen kinderen in de buurt zijn.47 Risico van letsel!

Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Veiligheidshandschoenen dragen. Risico van letsel!

Op het apparaat geplaatste voorwerpen kunnen vallen. Plaats geen voorwerpen op het apparaat. Risico van letsel!

Het licht van LED-lampen is zeer fel en kan de ogen beschadigen (risicogroep 1). Niet langer dan 100 seconden direct in de ingeschakelde LED-lampen kijken. Gevaar voor letsel! Klemgevaar bij het openen en sluiten van het glazen front. Niet met uw handen in het gebied achter de ruit of bij de scharnieren komen. Gevaar door magnetisme! In het frontpaneel van het apparaat zijn permanente magneten geplaatst. Deze kunnen elektronische implantaten, zoals pacemakers, of insulinepompen beïnvloeden. Dragers van elektronische implantaten dienen op minimaal 10 cm afstand van het frontpaneel te blijven. Kans op een elektrische schok!

Een defect toestel kan een schok veroorzaken. Een defect toestel nooit inschakelen. De netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen. Contact opnemen met de klantenservice. Kans op een elektrische schok!

Ondeskundige reparaties zijn gevaarlijk. Reparaties en de vervanging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zijn geïnstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice. Kans op een elektrische schok!

Binnendringend vocht kan een schok veroorzaken. Geen hogedrukreiniger of stoomreiniger gebruiken. Oorzaken van schade Attentie! Risico van beschadiging door corrosie. Schakel het apparaat wanneer u kookt altijd in om condensvorming te voorkomen. Condenswater kan leiden tot corrosie. Defecte lampen altijd onmiddellijk vervangen, om overbelasting van de andere lampen te voorkomen. Risico van beschadiging doordat er vocht in de elektronica van het apparaat komt. Reinig de bedieningselementen nooit met een natte doek. Beschadiging van het oppervlak door een foutieve manier van reinigen. Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting. Gebruik voor de bedieningselementen geen reinigingsmiddel voor roestvrij staal. Beschadiging van het oppervlak door scherpe of schurende reinigingsmiddelen. Gebruik nooit scherpe of schurende reinigingsmiddelen. Beschadigingsgevaar door condensaat-terugloop. Luchtafvoerkanaal vanuit het apparaat licht hellend installeren (1° verloop). Gevaar van beschadiging door een verkeerde behandeling van designelementen. Niet aan designelementen trekken. Geen voorwerpen op designelementen plaatsen of hieraan ophangen. Milieubescherming Milieubescherming Uw nieuwe apparaat is bijzonder energie-efficiënt. Hier krijgt u tips over de manier waarop u bij het gebruik van uw apparaat nog meer kunt besparen op energie en het apparaat op de juiste manier afvoert. Energie besparen ■ Zorg tijdens het koken voor voldoende toevoer van lucht, zodat de afzuigkap efficiënt werkt en weinig geluid geeft. ■ Pas de ventilatiestand aan de intensiteit van de kookdamp aan. Gebruik de intensiefstand alleen wanneer dit nodig is. Een lagere ventilatiestand betekent minder energieverbruik. ■ Kies bij intensieve kookdampen op tijd een hogere ventilatiestand. Wanneer er in de keuken al kookdamp is ontstaan, dient de afzuigkap langer te worden ingezet. ■ Hoeft de afzuigkap niet meer te worden gebruikt, schakel hem dan uit. ■ Schakel de verlichting uit wanneer deze niet langer nodig is. ■ Filters dienen binnen de aangegeven periodes te worden gereinigd of vervangen, om de effectiviteit van de ventilatie te verhogen en het risico van brand tegen te gaan. Milieuvriendelijk afvoeren Voer de verpakking op een milieuvriendelijke manier af. Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.48 Gebruiksmogelijkheden Gebr ui ks mogel i j kheden Gebruik met afvoerlucht Aanwijzing: De afvoerlucht mag niet worden afgevoerd via een in gebruik zijnde rook- of gasafvoer, noch via een schacht die dient voor de ontluchting van ruimtes met vuurbronnen. ■ Komt de afvoerlucht terecht in een rook- of gasafvoer die niet in gebruik is, dan dient u een vakbekwame schoorsteenveger te raadplegen. ■ Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken. Gebruik met circulatielucht Aanwijzing: Om geurtjes te voorkomen bij het gebruik van circulatielucht, dient u een actief koolfilter te monteren. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in de prospectus of kunt u navragen bij uw speciaalzaak. Het daartoe benodigde toebehoren is verkrijgbaar bij de speciaalzaak, de klantenservice of in de online-shop. Apparaat bedienen Appar a at bedi enen Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is mogelijk dat er kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. Aanwijzing: Schakel de afzuigkap in zodra u begint met koken en schakel hem pas enkele minuten na het koken weer uit. Zo wordt de keukendamp het effectiefst verwijderd. Bedieningspaneel Ventilator instellen Inschakelen Tip op het symbool #. De ventilator start in ventilatiestand 2. Vermogensstand instellen Tip op het symbool 1, 2 of 3, om een andere ventilatiestand in te stellen. Uitschakelen Tip op het symbool #. Intensief-stand Bij sterke geur- en dampvorming kunt u de intensief-stand gebruiken. Inschakelen Tip op het symbool P. Aanwijzing: Na ca. zes minuten schakelt de afzuigkap zelfstandig terug naar ventilatiestand 3. Uitschakelen Wilt u de intensiefstand voor afloop van de vooraf ingestelde tijd beëindigen, tip dan op het symbool P. Verlichting U kunt de verlichting onafhankelijk van de ventilator in- en uitschakelen. Tip op het symbool 6. De aangezogen lucht wordt door de vetfilters gereinigd en via een buizensysteem naar de buitenlucht afgevoerd. De aangezogen lucht wordt door de vetfilters en een actief koolfilter gereinigd en weer teruggeleid naar de keuken. Symbool Toelichting # Ventilator Aan/Uit 1-3 Ventilatiestanden P Intensiefstand 6 Licht Aan/Uit49 Reinigen en onderhouden Rei ni gen en on der houden : Verbrandingsgevaar! Het apparaat wordt heet tijdens de bereiding. Laat het voor de reiniging afkoelen. : Gevaar van een elektrische schok! Binnendringend vocht kan een schok veroorzaken. Het toestel alleen met een vochtige doek schoonmaken. Vóór het reinigen de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen. : Kans op een elektrische schok! Binnendringend vocht kan een schok veroorzaken. Geen hogedrukreiniger of stoomreiniger gebruiken. : Risico van letsel! Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Veiligheidshandschoenen dragen. : Gevaar voor letsel! Klemgevaar bij het openen en sluiten van het glazen front. Niet met uw handen in het gebied achter de ruit of bij de scharnieren komen. Schoonmaakmiddelen Houd u aan de opgaven in de tabel, om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen worden beschadigd. Gebruik ■ geen scherpe of schurende reinigingsmiddelen, bijv. schuurpoeder of schuurmiddel, ■ geen sterk alcoholhoudende reinigingsmiddelen,■ geen harde schuur- of schoonmaaksponsjes,■ geen hogedrukreinigers of stoomreinigers,■ geen kalkoplossende schoonmaakmiddelen,■ geen agressieve universele schoonmaakmiddelen,■ geen ovenspray. Aanwijzing: Nieuwe vaatdoekjes voor gebruik grondig uitwassen. Aanwijzing: Neem alle aanwijzingen en waarschuwingen in acht die bij de reinigingsmiddelen vermeld worden. Metalen vetfilter demonteren

1. Het glazen front langzaam en volledig openen. Pak het

hiervoor in het midden beet en houdt het vast.

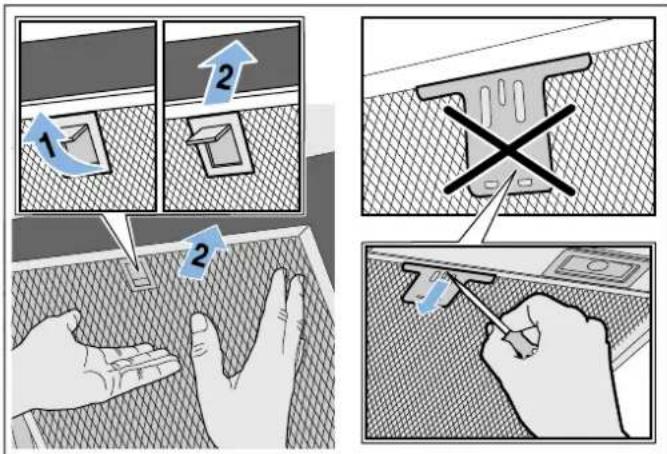

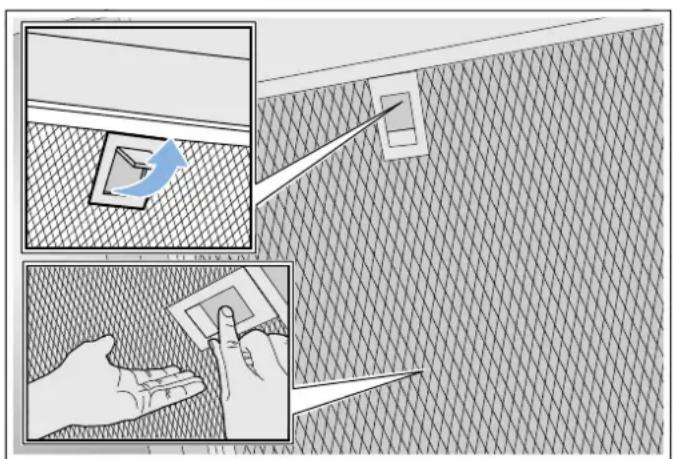

2. Vergrendeling openen en de metalen vetfilter omlaag

klappen. Daarbij de metalen vetfilter met de andere hand ondersteunen.

3. Metalen vetfilter uit de houder nemen.

Aanwijzingen ■ Op de bodem van de metalen vetfilter kan zich vet verzamelen. ■ Metalen vetfilter recht houden, om te voorkomen dat er vet vanaf druipt. Gebied Schoonmaakmiddelen Roestvrij staal Warm zeepsop: Met een schoonmaakdoekje reinigen en met een zachte doek nadrogen. Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting. Bij de servicedienst of in speciaalzaken zijn speciale onderhoudsmiddelen voor roestvrij staal verkrijgbaar.Het schoon- maakmiddel heel dun opbrengen met een zachte doek. Gelakte oppervlak- ken Warm zeepsop: Met een vochtig schoonmaakdoekje rei- nigen en met een zachte doek nadrogen. Geen reinigingsmiddel voor roestvrij staal gebruiken. Aluminium en kunststof Warm zeepsop: Met een zachte doek schoonmaken. Glas Glasreiniger: Met een zachte doek schoonmaken. Geen schraper gebruiken. Bedieningselemen- ten Warm zeepsop: Met een vochtig schoonmaakdoekje rei- nigen en met een zachte doek nadro- gen. Gevaar van een elektrische schok door- dat er vocht kan binnendringen. Risico van beschadiging van de elektro- nica doordat er vocht kan binnendrin- gen. Bedieningselementen nooit reinigen met een natte doek. Geen reinigingsmiddel voor roestvrij staal gebruiken.50 Metalen vetfilter reinigen Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is mogelijk dat er kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. : Risico van brand! De vetafzettingen in het vetfilter kunnen ontbranden. Vetfilter regelmatig reinigen. Apparaat nooit zonder vetfilter gebruiken. Aanwijzingen ■ Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. ■ Wij adviseren om de vetfilters een keer in de twee maanden te reinigen. ■ Bij het reinigen van de metalen vetfilters ook de houder van de vetfilters in het apparaat reinigen met een vochtige doek. ■ U kunt de metalen vetfilters met de hand schoonmaken of in de vaatwasmachine. Met de hand: Aanwijzing. Bij hardnekkig vuil kunt u een speciaal vetoplosmiddel gebruiken. Dit kan worden besteld via de online-shop. ■ Laat de metalen vetfilters weken in warm zeepsop. ■ Gebruik voor het reinigen een borstel en spoel daarna de filters goed uit. ■ Laat de metalen vetfilters afdruipen op een goed absorberende een ondergrond. In de afwasmachine: Aanwijzing: Bij reiniging in de afwasmachine kunnen lichte verkleuringen optreden. Verkleuringen hebben geen invloed op de werking van de metalen vetfilters. ■ Gebruik een gangbaar vaatwasmiddel. ■ Sterk verzadigde metalen vetfilters er niet samen met serviesgoed in doen. ■ Plaats de metalen vetfilters los in de vaatwasmachine. De metalen vetfilters niet inklemmen. ■ Bij de temperatuurinstelling maximaal 50°C kiezen. Metalen vetfilter monteren : Risico van letsel! Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Veiligheidshandschoenen dragen. Aanwijzing: Alle toegankelijke behuizingsonderdelen schoonmaken.

1. Metalen vetfilter inbrengen en vergrendelen. Daarbij dient u

de metalen vetfilter met de andere hand te ondersteunen. Aanwijzing: Let op de juiste positie van de metalen vetfilter.

2. Als de metalen vetfilter niet correct is ingebracht, de

vergrendeling openen en de metalen vetfilter correct inbrengen. Wat te doen bij storingen? Wat te doen bi j st or i ngen? Vaak kunt u storingen gemakkelijk zelf verhelpen. Let op de volgende aanwijzingen voordat u contact opneemt met de klantenservice. : Kans op een elektrische schok! Ondeskundige reparaties zijn gevaarlijk. Reparaties en de vervanging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zijn geïnstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice. Storingstabel LED-lampen Defecte LED-lampen mogen alleen worden vervangen door de fabrikant, zijn klantenservice of een erkend vakman (elektromonteur). : Risico van letsel! Het licht van LED-lampen is zeer fel en kan de ogen beschadigen (risicogroep 1). Niet langer dan 100 seconden direct in de ingeschakelde LED-lampen kijken. Storing Mogelijke oor- zaak Oplossing Apparaat werkt niet De stekker is niet in het stop- contact gesto- ken De stekker in het stopcon- tact steken Stroomonder- breking Controleer of andere keu- kenapparaten functione- ren Zekering defect Controleer in de meterkast of de zekering voor het toestel in orde is De verlichting functioneert niet. De LED-lampen zijn defect. Neem contact op met de servicedienst. De toetsverlich- ting functio- neert niet. De besturing- seenheid is defect. Neem contact op met de servicedienst.51 Servicedienst Ser v i cedi enst Geef wanneer u telefonisch contact met ons opneemt altijd het productnummer (E-nr.) en het fabricagenummer (FD-nr.) op, zodat wij u goed van dienst kunnen zijn. Het typeplaatje met de nummers vindt u aan de bovenkant van het apparaat. Om niet te lang te hoeven zoeken wanneer u de klantenservice nodig heeft, kunt u hier direct de gegevens van uw apparaat en het telefoonnummer van de servicedienst invullen. Let erop dat het bezoek van een technicus van de servicedienst in het geval van een verkeerde bediening ook tijdens de garantieperiode kosten met zich meebrengt. De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen. Verzoek om reparatie en advies bij storingen Vertrouw op de competentie van de fabrikant. Dan bent u ervan verzekerd dat de reparatie wordt uitgevoerd door ervaren technici die gebruikmaken van de originele reserveonderdelen voor uw apparaat. Toebehoren (niet in de leveringsomvang inbegrepen) Aanwijzing: Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Er kunnen speciale toebehoren worden vermeld die niet van toepassing zijn voor uw apparaat. Aanwijzing: Neem het installatievoorschrift voor de toebehoren in acht. E-nr. FDnr. ServicedienstO NL 088 424 4080 B 070 222 145 Z-Nr:FD:E-Nr: Type: Accessoires Bestelnummer Starterset voor luchtcirculatie (rechte wand- afzuigkap met afvoer) Wisselfilter voor starterset

Starterset voor luchtcirculatie (rechte wand- afzuigkap zonder afvoer) Wisselfilter voor starterset

Starterset voor luchtcirculatie (schuine wan- dafzuigkap met afvoer) Wisselfilter voor starterset

Starterset voor luchtcirculatie (schuine wan- dafzuigkap zonder afvoer) Wisselfilter voor starterset

Starterset voor luchtcirculatie met regene- reerbare filter (rechte wandafzuigkap met afvoer)

Starterset voor luchtcirculatie met regene- reerbare filter (schuine wandafzuigkap met afvoer)

Starterset voor luchtcirculatie met regene- reerbare filter (rechte wandafzuigkap zon- der afvoer)

Starterset voor luchtcirculatie met regene- reerbare filter (schuine wandafzuigkap zon- der afvoer)

CleanAir circulatieluchtmodule Wisselfilter voor CleanAir luchtcirculatiemo- dule (niet regenereerbaar)

CZ5170X1 Wisselfilter voor CleanAir luchtcirculatiemo- dule (regenereerbaar)

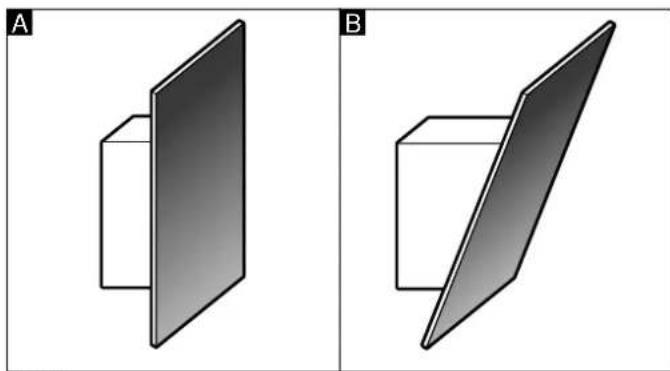

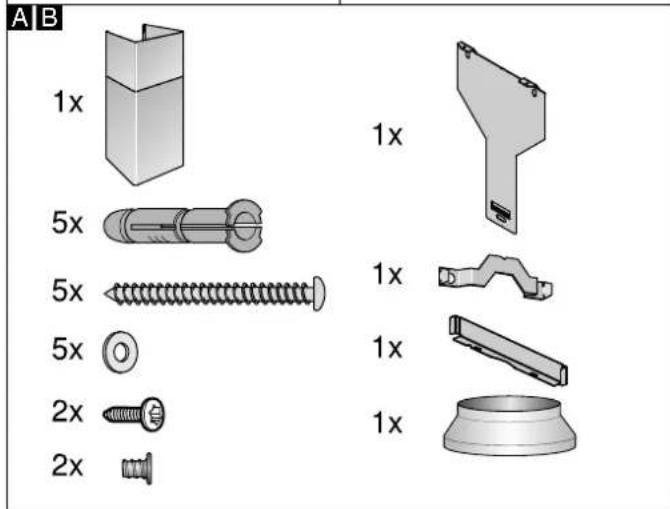

INSTALLATIEVOORSCHRIFT Installatievoorschrift■ Dit apparaat wordt aan de wand vastgemaakt.■ Wordt de afzuigkap met de afzuigfunctie gebruikt, dan moet er een schoorsteenafdekking worden gemonteerd. Wordt de afzuigkap gebruikt met de circulatiefunctie, dan dienen er speciale accessoires te worden gemonteerd. Zie hiervoor het meegeleverde montagevoorschrift.Bij gebruik van de circulatiefunctie hoeft de schoorsteenafscherming niet te worden gemonteerd. ■ Zie voor speciale accessoires het meegeleverde montagevoorschrift. ■ De oppervlakken van het apparaat zijn gevoelig. Voorkom beschadiging tijdens de installatie.

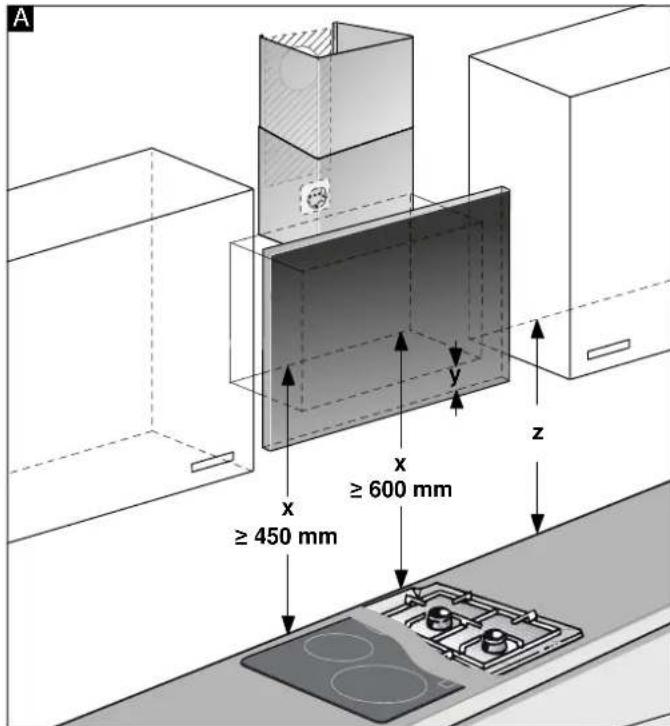

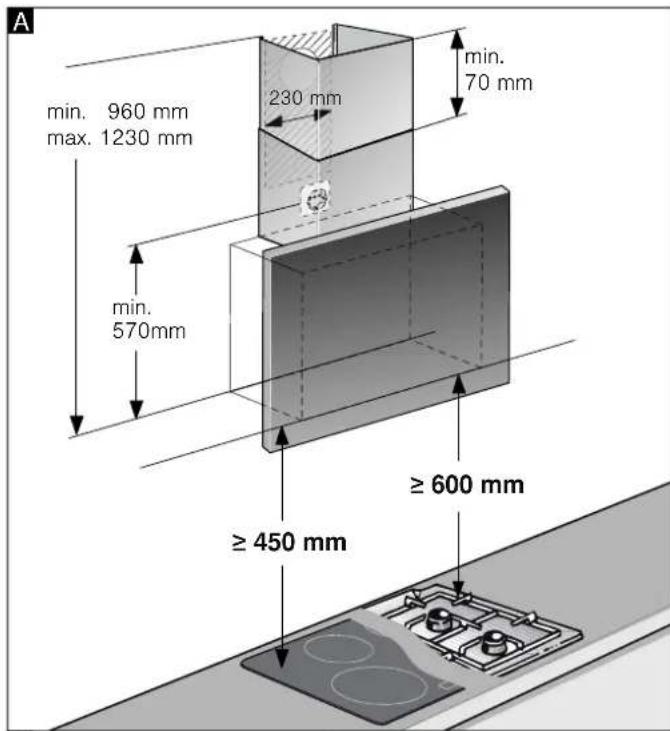

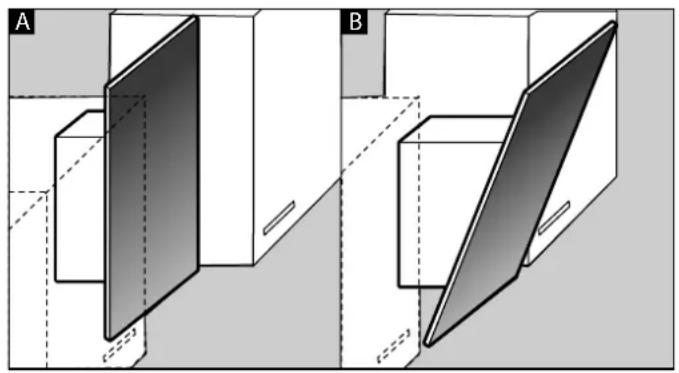

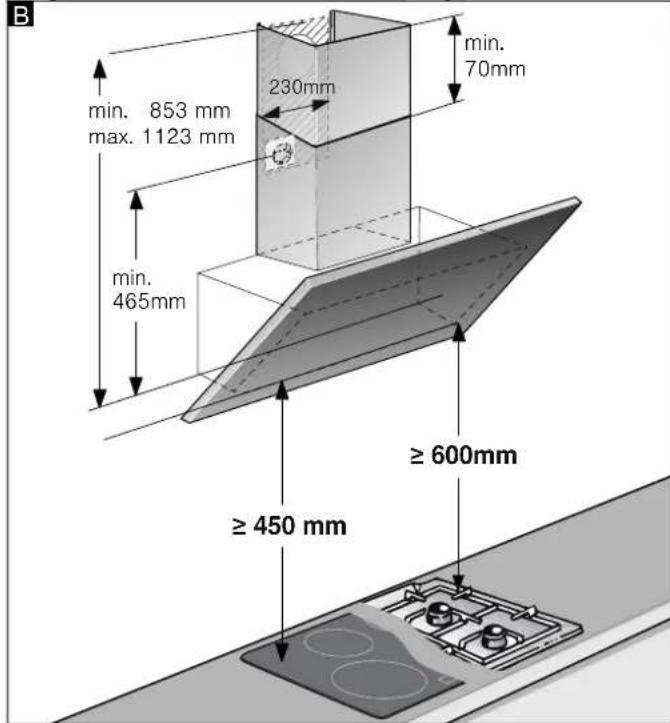

PPPP53 Aanwijzing: We adviseren het apparaat zo op te hangen dat de onderkant van het glazen scherm één lijn vormt met de onderkant van de bovenkast ernaast. Zorg ervoor dat de aangegeven veilige afstanden tot de kookplaat in acht worden genomen. : Belangrijke veiligheidsvoorschriften Bel angr i j ke veil igheidsvoorschriften Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kunt u uw apparaat goed en veilig bedienen. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geven aan een volgende eigenaar. Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade. De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installateur is verantwoordelijk voor een goede werking op de plaats van opstelling. De oppervlakken van het apparaat zijn gevoelig. Voorkom beschadiging tijdens de installatie. De breedte van de afzuigkap moet minstens overeenkomen met de breedte van het kooktoestel. Bij de installatie moeten de actuele geldige bouwvoorschriften en de voorschriften van de plaatselijke stroom- en gasleverancier in acht worden genomen. Risico van brand!

De vetafzettingen in het vetfilter kunnen ontbranden. Om warmteophoping te voorkomen dienen de voorgeschreven veilige afstanden te worden aangehouden. Houd u aan de aanwijzingen voor uw kookapparaat. Wanneer gas- en elektrische kookapparaten samen worden gebruikt, geldt de grootste aangegeven afstand. Brandgevaar!

De vetafzettingen in het vetfilter kunnen ontbranden. In de buurt van het apparaat nooit werken met een open vlam (bijv. flamberen). Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installeren wanneer er een afgesloten, niet verwijderbare afscherming aanwezig is. Er mogen geen vonken wegspringen. Ten aanzien van de afvoerlucht dienen de overheids- en wettelijke voorschriften (zoals lokale bouwverordeningen) in acht te worden genomen. Levensgevaar! Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging. De afvoerlucht mag niet worden weggeleid via een rook- of afvoergasschoorsteen die in gebruik is, noch via een schacht die dient voor de ontluchting van ruimtes met stookplaatsen. Moet de afvoerlucht naar een rook- of afvoergasschoorsteen worden geleid die niet in gebruik is, dan dient hiervoor toestemming te worden verkregen van een vakbekwame schoorsteenveger. Levensgevaar! Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging. Altijd voor voldoende luchttoevoer zorgen, wanneer de luchtafvoer plaatsvindt in een ruimte met een vuurbron die gebruikmaakt van de aanwezige lucht. Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestookt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af naar buiten. In combinatie met een ingeschakelde afzuigkap wordt aan de keuken en aan de A B54 ruimtes ernaast lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

Zorg daarom altijd voor voldoende ventilatie.

Een ventilatiekast in de muur alleen is niet voldoende om aan de minimale eisen te voldoen. U kunt het apparaat alleen dan zonder risico gebruiken wanneer de onderdruk in de ruimte waarin de vuurbron zich bevindt niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneer de voor de verbranding benodigde lucht door niet afsluitbare openingen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd. Raadpleeg in ieder geval het bedrijf dat in uw huis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesysteem van uw huis te beoordelen en kan een voorstel doen voor passende maatregelen op het gebied van de luchttoevoer. Indien de afzuiging alleen met recirculatie wordt gebruikt, is een onbeperkt gebruik mogelijk. Levensgevaar! Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging. Bij de installatie van een ventilatie met een afvoergebonden vuurbron moet de stroomtoevoer van de kap voorzien worden van een geschikte veiligheidsschakeling. Risico van letsel!

Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Veiligheidshandschoenen dragen. Risico van letsel!

Is het toestel niet naar behoren bevestigd, dan kan het naar beneden vallen. Alle bevestigingsschroeven moeten vast en veilig worden gemonteerd. Risico van letsel!

Het toestel is zwaar. Er zijn twee personen nodig om het apparaat te bewegen. Alleen geschikte hulpmiddelen gebruiken. Risico van letsel!

Wijzigingen aan de elektrische of mechanische opbouw zijn gevaarlijk en kunnen leiden tot functiestoringen. Geen wijzigingen aan de elektrische of mechanische opbouw aanbrengen. Gevaar door magnetisme! In het frontpaneel van het apparaat zijn permanente magneten geplaatst. Deze kunnen elektronische implantaten, zoals pacemakers, of insulinepompen beïnvloeden. Dragers van elektronische implantaten dienen op minimaal 10 cm afstand van het frontpaneel te blijven. Gevaar van een elektrische schok!

Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Hierdoor kan de aansluitkabel beschadigd raken. Aansluitkabel niet knikken of afklemmen bij de installatie. Gevaar voor een elektrische schok!

Het apparaat moet op elk gewenst moment van de stroom kunnen worden afgesloten. Het mag alleen op een geaarde contactdoos worden aangesloten die volgens de voorschriften is geïnstalleerd. Wanneer de stekker na de inbouw niet meer toegankelijk is, moet de geïnstalleerde elektrische installatie volgens de opbouwvoorschriften in de fasen worden voorzien van een separator. De vaste aansluiting mag alleen door een elektricien worden aangelegd. Wij adviseren een aardlekschakelaar (FI- schakelaar) in de stroomkring naar het apparaat te installeren. Kans op een elektrische schok! Ondeskundige reparaties zijn gevaarlijk. Reparaties en de vervanging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zijn geïnstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice. Verstikkingsgevaar! Verpakkingsmateriaal is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriaal laten spelen.55 Algemene aanwijzingen Algemene aanwijzingen Wand controleren ■ De wand moet vlak en loodrecht zijn en voldoende draagvermogen hebben. ■ De diepte van de boorgaten moet overeenkomen met de lengte van de schroeven. De pluggen moeten goed vastzitten. ■ De bijgevoegde schroeven en pluggen zijn geschikt voor massieve muren. Voor andere constructies (bijv. gipsplaat, poreus beton, poroton-stenen) moeten bevestigingsmiddelen worden gebruikt die daarvoor geschikt zijn. ■ Het max. gewicht van de afzuigkap bedraagt 40 kg. Elektrische aansluiting : Gevaar van een elektrische schok! Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Hierdoor kan de aansluitkabel beschadigd raken. Aansluitkabel niet knikken of afklemmen bij de installatie. De vereiste aansluitgegevens staan op het typeplaatje aan de bovenkant van het apparaat. Lengte van de aansluitleiding: ca. 1,30 m Dit apparaat voldoet aan de ontstoringsvoorschriften van de EG. : Gevaar voor een elektrische schok! Het apparaat moet op elk gewenst moment van de stroom kunnen worden afgesloten. Het mag alleen op een geaarde contactdoos worden aangesloten die volgens de voorschriften is geïnstalleerd. Wanneer de stekker na de inbouw niet meer toegankelijk is, moet de geïnstalleerde elektrische installatie volgens de opbouwvoorschriften in de fasen worden voorzien van een separator. De vaste aansluiting mag alleen door een elektricien worden aangelegd. Wij adviseren een aardlekschakelaar (FI-schakelaar) in de stroomkring naar het apparaat te installeren.56 Installatie Installatie Installatie voorbereiden Attentie! Zorg ervoor dat zich in het gebied van de openingen geen stroom-, gas- of waterleidingen bevinden. Wordt de afzuigkap gebruikt in de afzuigmodus, dan moet er een schoorsteenafscherming worden gemonteerd. Wordt de afzuigkap gebruikt met de circulatiefunctie, dan dienen er speciale accessoires te worden gemonteerd. Houd u hierbij aan het meegeleverde montagevoorschrift. Bij gebruik van de circulatiefunctie hoeft de schoorsteenafscherming niet te worden gemonteerd.

1. Positie van de afzuigkap vaststellen en de onderkant van het

apparaat licht op de muur aftekenen. Bij de bepaling van het midden uitgaan van de kookplaat. Aanwijzing: We adviseren de afzuigkap zo op te hangen dat de onderkant van het glazen scherm één lijn vormt met de onderkant van de bovenkast ernaast. Zorg ervoor dat de aangegeven veilige afstanden tot de kookplaat in acht worden genomen.

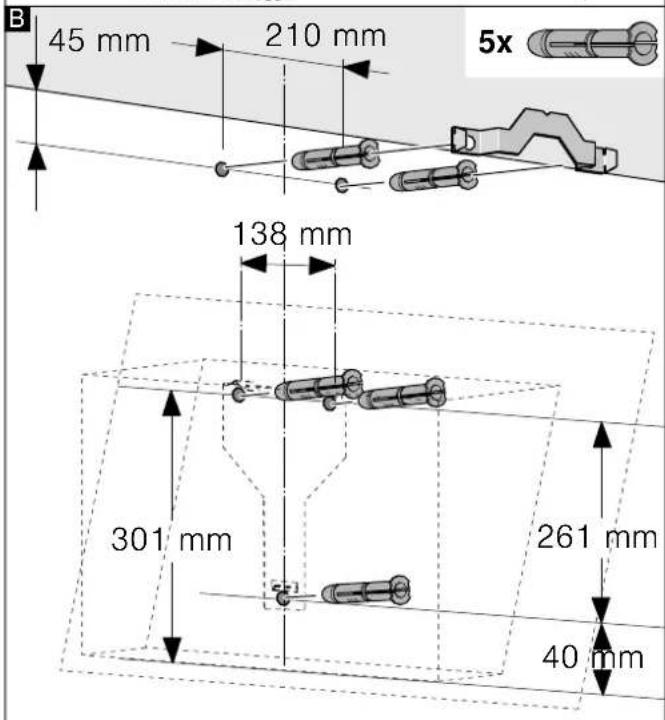

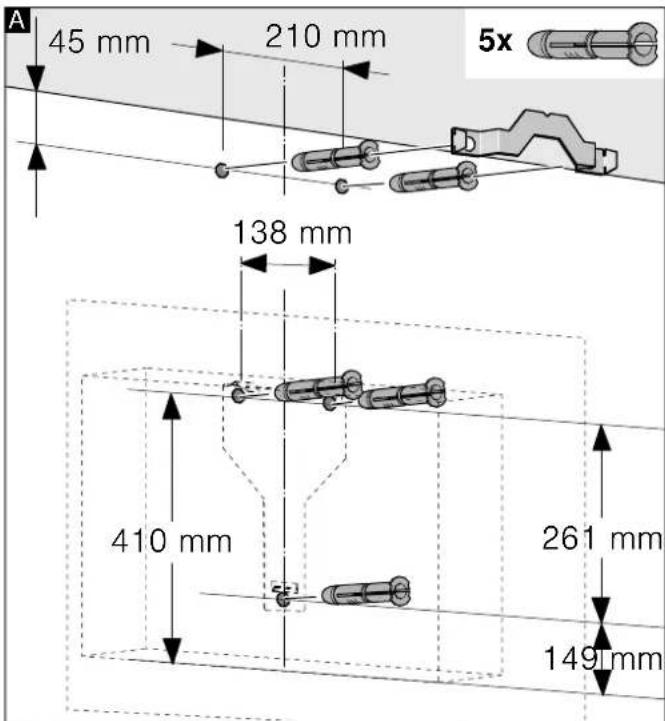

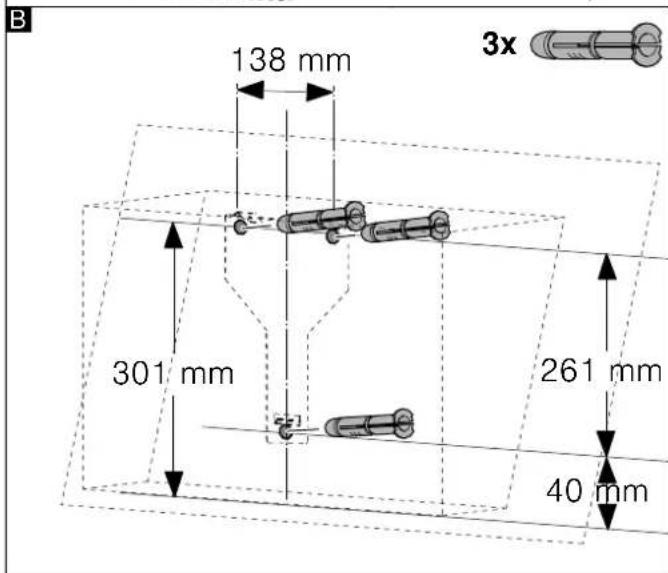

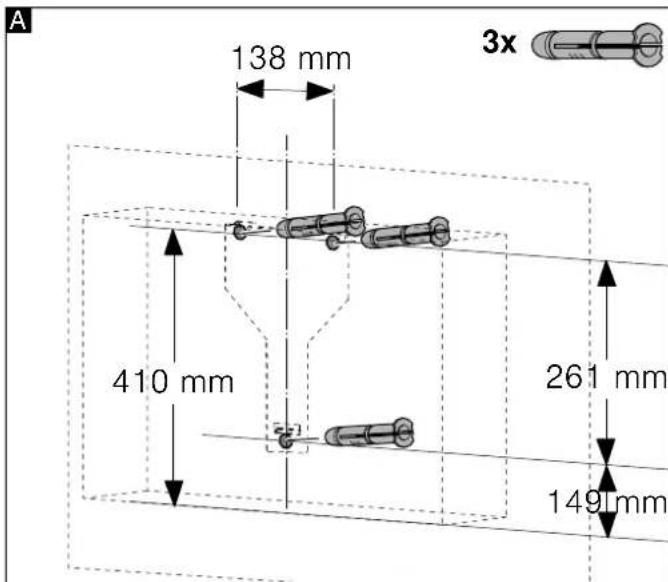

2. Sjabloon tegen de getekende lijn leggen en vastmaken.

Posities voor de schroeven aftekenen. Voor de montage van de schoorsteenafscherming moet de sjabloon van de aangegeven snijlijn worden losgemaakt.

3. Voor de bevestigingen gaten met Ø 8 mm en een diepte van

80 mm boren, de sjablonen verwijderen en de pluggen geheel in de gaten duwen.

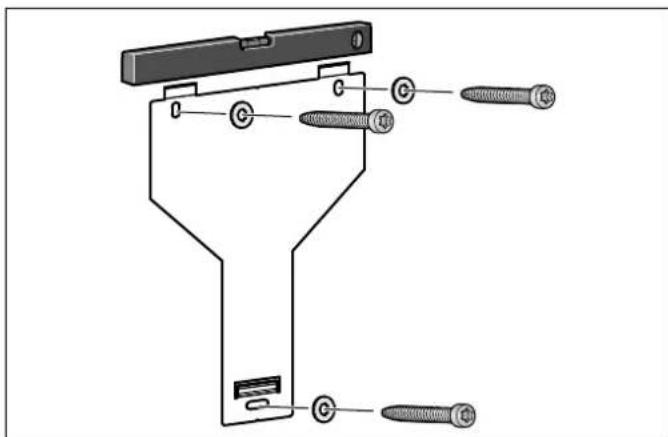

\57 Montage met schoorsteenafdekking Montage zonder schoorsteenafdekking Installatie De ophanging voor de afzuigkap handvast aanschroeven, uitlijnen met een waterpas en vastschroeven.

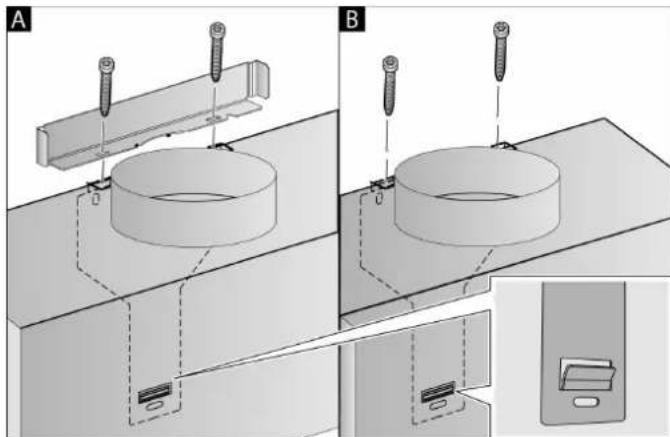

PP58 Apparaat ophangen en uitlijnen

1. De beschermfolie eerst van de achterkant van het apparaat

trekken en na de montage volledig verwijderen.

2. Het apparaat zo bevestigen dat het stevig vastzit in de

3. Zo nodig kan het apparaat naar links of naar rechts worden

4. Schroeven voor de ophanging vast aandraaien. Hierbij de

5. Wordt er geen kanaal gemonteerd, draai de twee

borgschroeven dan zonder hoek vast. © Buisverbindingen bevestigen Wordt de afzuigkap in de afzuigmodus gebruikt, dan moet er een buisverbindingsstuk worden aangebracht. Wordt de afzuigkap met de circulatiefunctie gebruikt, dan moeten speciale accessoires worden gemonteerd. Hiervoor het meegeleverde montagevoorschrift in acht nemen. Aanwijzing: Bij gebruik van een aluminium buis moet het aansluitgedeelte eerst worden gladgemaakt. Luchtafvoerbuis Ø 150 mm (aanbevolen diameter) Luchtafvoerbuis rechtstreeks aan het luchtafvoeraansluitstuk bevestigen en afdichten. Luchtafvoerbuis Ø 120 mm

1. Verloopstuk rechtstreeks aan het luchtafvoeraansluitstuk

2. Luchtafvoerbuis bevestigen aan het verloopstuk.

3. Beide verbindingspunten goed afdichten.

Schoorsteenafscherming monteren Wordt de afzuigkap gebruikt in de afzuigmodus, dan moet er een schoorsteenafdekking worden gemonteerd. De montage van de schoorsteenafdekking hoeft niet te worden gebruikt met de circulatiefunctie. : Risico van letsel! tijdens de installatie door scherpe randen. Draag tijdens de installatie van het apparaat altijd veiligheidshandschoenen. : Gevaar van een elektrische schok! Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Hierdoor kan de aansluitkabel beschadigd raken. Aansluitkabel niet knikken of afklemmen bij de installatie.

1. Afdekpanelen van elkaar losmaken.

Daartoe het plakband verwijderen

3. Schoorsteenafschermstukken in elkaar schuiven.

Aanwijzingen ■ Om krassen te vermijden papier over de randen van het buitenste schoorsteenafschermstuk leggen. ■ Sleuven van het binnenste schoorsteenafschermstuk wijzen naar onderen.

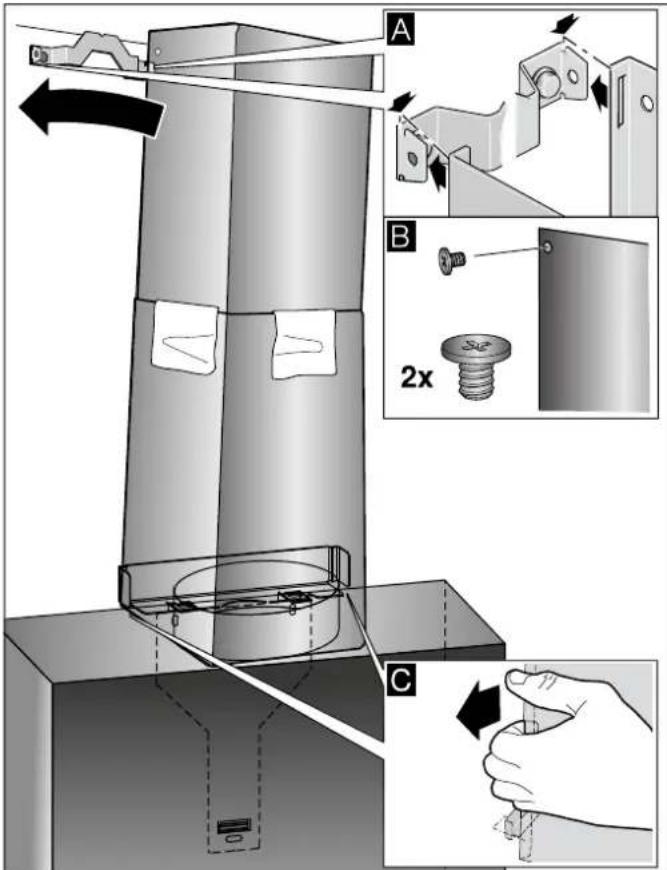

4. Schoorsteenafschermstukken op het apparaat plaatsen.

5. Binnenste schoorsteenafschermstuk naar boven schuiven,

links en rechts aan de bevestigingshoek vastmaken en naar beneden vergrendelen. ¨

6. Schoorsteenafschermstuk met twee schroeven bevestigen op

de bevestigingshoek. ©

7. Onderste schoorsteenafschermstuk aan de bevestigingshoek

clipsen. De aansluitkabel mag niet beschadigd raken! ª Aanwijzing: Is er een speciaal accessoire voor luchtcirculatie gemonteerd en wordt de afzuigkap zonder schoorsteenafschermstuk gebruikt, dan moet de kabel om het aansluitstuk worden gerold.Constructa-Neff Vertriebs-GmbH Carl-Wery-Straße 34 81739 München GERMANY (970103) *9001290546* 9001290546
