CD689861 - Hotte CONSTRUCTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante murale
Marque	Constructa
Modèle	CD689861
Poids maximal	Jusqu'à 40 kg
Alimentation électrique	220-240 V / 50 Hz (prise de courant de sécurité)
Modes de fonctionnement	Évacuation de l'air et recyclage de l'air (avec accessoire supplémentaire)
Commandes	Tactiles : marche/arrêt, vitesses 1-3, vitesse intensive (P), éclairage
Éclairage	LED intégrées (non remplaçables par l'utilisateur)
Filtres	Filtre métallique à graisse (lavable au lave-vaisselle) ; filtre à charbon actif (en option pour recyclage)
Entretien des filtres	Nettoyer le filtre métallique tous les 2 mois ; ne jamais faire fonctionner sans filtre
Nettoyage des surfaces	Acier inoxydable, surfaces laquées, aluminium, plastique, verre – produits non abrasifs
Sécurité incendie	Distance de sécurité par rapport aux foyers de cuisson ; arrêt automatique après 6 min en vitesse intensive
Sécurité électrique	Déconnexion possible ; ne pas utiliser de nettoyeur haute pression ou vapeur
Précautions magnétiques	La façade contient des aimants – maintenir une distance d'au moins 10 cm avec les implants électroniques
Installation	Montage mural ; largeur adaptée à la table de cuisson ; conduit d'évacuation diamètre recommandé 150 mm
Accessoires optionnels	Kit recyclage, filtre à charbon, module CleanAir, etc. (références en notice)
Service après-vente	Réparations par technicien agréé ; indiquer les numéros E-Nr et FD-Nr
Réparabilité	LED remplacées uniquement par le fabricant ou SAV ; pièces disponibles via boutique en ligne

FOIRE AUX QUESTIONS - CD689861 CONSTRUCTA

Comment installer la hotte Constructa CD689861 ?

L'installation doit être réalisée par un professionnel. Fixez la hotte au mur à l'aide du gabarit fourni, respectez les distances de sécurité par rapport à la table de cuisson. Le conduit d'évacuation (diamètre 150 mm recommandé) doit être légèrement incliné vers le bas. Pour le mode recyclage, un accessoire spécial est nécessaire.

Quels sont les modes de fonctionnement disponibles ?

La hotte peut fonctionner en mode évacuation (l'air est rejeté à l'extérieur) ou en mode recyclage (l'air est filtré puis renvoyé dans la cuisine). Pour le recyclage, un filtre à charbon actif doit être ajouté.

Comment nettoyer les filtres à graisse ?

Retirez le filtre métallique en ouvrant la façade en verre. Lavez-le à la main avec du dégraissant ou au lave-vaisselle à 50°C maximum. Laissez sécher avant de le remettre. Nettoyez le filtre tous les deux mois.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord que la fiche est branchée et que le fusible n'a pas sauté. Si l'éclairage ne fonctionne pas, les LED sont peut-être défectueuses. Contactez le service après-vente pour tout remplacement de LED ou panne électronique.

Comment utiliser la vitesse intensive ?

Appuyez sur le symbole P pour activer la vitesse intensive. La hotte fonctionne à pleine puissance pendant environ 6 minutes, puis revient automatiquement à la vitesse 3. Vous pouvez désactiver la vitesse intensive avant la fin en rappuyant sur P.

Puis-je remplacer moi-même les ampoules LED ?

Non, le remplacement des LED est exclusivement réservé au fabricant, à son service après-vente ou à un installateur agréé. Les LED sont très lumineuses et présentent un risque de blessure oculaire si on les regarde directement.

Quelles sont les précautions de sécurité importantes ?

Ne jamais utiliser la hotte sans filtre à graisse. Respectez les distances de sécurité par rapport aux plaques de cuisson. En mode évacuation, assurez-vous que l'apport d'air frais est suffisant pour éviter l'aspiration des gaz de combustion. Ne nettoyez pas avec des nettoyeurs vapeur ou haute pression.

Comment entretenir les surfaces en inox ?

Nettoyez les surfaces en inox uniquement dans le sens du polissage, avec un chiffon doux et de l'eau savonneuse. Séchez immédiatement. Utilisez un produit d'entretien spécial inox si nécessaire.

Où trouver le numéro de série de ma hotte ?

Les numéros E-Nr (produit) et FD-Nr (fabrication) se trouvent sur la plaque signalétique située sur le dessus de l'appareil. Notez-les avant d'appeler le service après-vente.

Quels accessoires sont disponibles pour le mode recyclage ?

Plusieurs kits de démarrage pour recyclage existent (avec ou sans cheminée, droite ou inclinée). Références : CZ51AFU0X0, CZ51AIU0X0, etc. Un filtre à charbon de rechange (CZ51AFA0X) est nécessaire périodiquement.

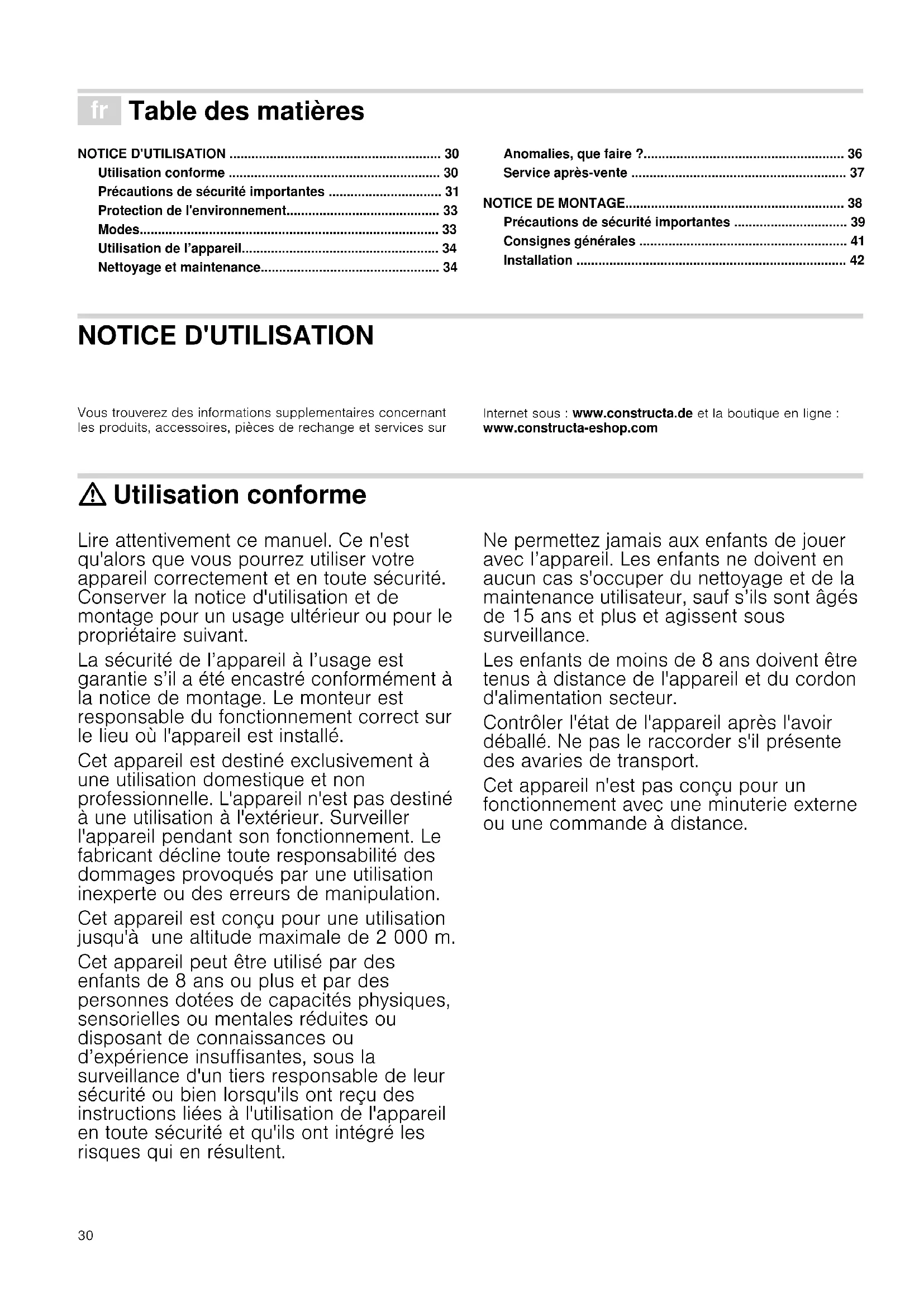

MODE D'EMPLOI CD689861 CONSTRUCTA

Utilisation conforme 30

Précautions de sécurité importantes 31

Protection de l'environnement 33

33

Utilisation de I'appareil. 34

Nettoyage et maintenance. 34

Anomalies, que faire ? 36

Service après-venture 37

NOTICE DE MONTAGE 38

Précautions de sécurité importantes 39

Consignes generales 41

Installation 42

NOTICE D'UTILISATION

Vous trouvrez des informations supplémentaires concernant les produits, accessoires, pieces de rechange et services sur

Internet sous: www.constructa.de et la boutique en ligne: www.constructa-eshop.com

Utilisation conforme

Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre apparéil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propretaire suivant.

La sécurité de l'appareil à l'utilisation est garantie s'il a eté encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu ou l'appareil est installé.

Cet apparéil est destiné exclusivement à une utilisation domestique et non professionnelle. L' apparéil n'est pas destiné à une utilisation à l'extérieur. Surveiller l' apparéil pendant son fonctionnement. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation.

Cet apparéil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m.

Cet apparéil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacité physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d'expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l' apparéil en toute sécurité et qu'ils ont intégré les risques qui en résultat.

Ne permettez jamais aux enfants de jouer avec l'appareil. Les enfants ne doivent enaucun cas s'occuper du nettoyage et de la maintenance utilisateur, sauf s'ils sont ages de 15 ans et plus et agissant sous surveillance.

Les enfants de moins de 8 ans doivent'être tenus à distance de l'appareil et du cordon d'alimentation secteur.

Contrôler l' état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport.

Cet apparéil n'est pas conscience pour un fonctionnement avec une minuteurie externe ou une commande à distance.

Précautions de sécurité importantes

Risque d'asphyxie!

Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jourer avec les matérielux d'emballage.

Danger de mort!

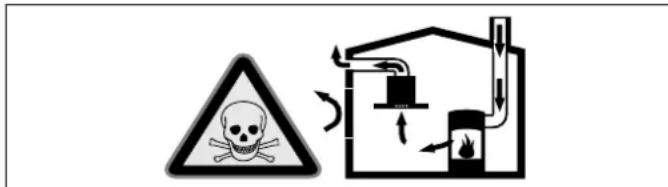

Il y a risque d'intoxication par réaspiration des gaz de combustion.

En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambiant, veillez imperativement à ce que l'apport d'air soit suffisant.

Les foyers à combustion alimentés en air ambient (par exemple apparèils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélevent l'air de combustion dans la piece où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple).

Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pieces voisines; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pieces d'habitation.

Il faut donc toujours s'assurer que l'apport d'air frais est suffisant
La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Le fonctionnement sur de l'appareil n'est possible que si la dépression dans la piece ou est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/évacuation de l'air à travers la maconnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.

Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.

Si la hotte aspirante est utilisé exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.

Risque d'incendie!

• Les dépôts de graisse dans le filtré à graisse peuvent s'enflammer. Nettoyez régulierement le filtré à graisse. Ne faites jamais fonctionner l'appareil sans filtré à graisse.
• Les dépôts de graisse dans le filtré àGRAISSSE peuvent s'enflammer. Ne jamais travailler avec une flamme neue à proximité de l'appareil (par ex. flamber). N'installer l'appareil à proximité d'un foyer àcombustibles solides (par ex. bois ou charbon) qu'en présence d'un couvercle fermé et non amovible. Aucune projection d'étincelles ne doit avoir lieu.
  L'huile et la graisse chaude s'enflamme rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau. Eteindre le foyer. Etouffer les flames prudemment avec un couvercle, une couverture ou similaire.
• Des foyers à gaz sans qu'un récipient ne soit place sur le foyer dégagent une forte chaleur lors du fonctionnement. Un apparéil de ventilation monté au-dessus peut être endommagé ou prendre feu. Utiliser les foyers à gaz uniquement avec un récipient place dessus.
  Lors du fonctionnement simultané de plusieurs foyers gaz il y a une forte production de chaleur. Un apparéil de ventilation monté au-dessus peut être endommagé ou prendre feu. Ne faites jamais fonctionner en même temps deux foyers gaz à feu vif pendant plus de 15 minutes. Un brûleur grande puissance de plus de 5kW (Wok)CHAFFE autant que deux brûleurs gaz.

Risque de brûlure!

Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Eloigner les enfants.

Risque de blessure!

• Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.
• Des objets déposés sur l'objet peuvent tomber. Ne pas déposer d'objets sur l'objet.
• La lumière des lampes LED est très éblouissante et peut cause des dommages aux yeux (groupe de risque 1). Ne pas regarder plus longtemps que 100 secondes directement les lampes LED allumées.

Risque de blessures!

Risque de pincement lors de l'ouverture et de la fermetre de la façon en verre. Ne placez pas vos mains derrière le vitrage ni au niveau des charnières.

Danger par magnetisme!

La façade de l'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. stimulateurs cardiaques ou pompes à insuline. Si vous portez un implant électronique, respectez une distance d'au moins 10 cm entre vous et l'avant de l'appareil.

Risque de chocolélectrique!

• Un apparéil défectueux peut provoquer un choc électrique. Ne jamais mettre en service un apparéil défectueux.
  Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.
  Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à replacer des cables d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.
• De l'humidité qui pénétre peut occasionner un choc électricque. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur.

Causes de dommages

Attention!

Risque de déterioration par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. La condensation peut provoquer de la corrosion.

Remplacer immeditatement les ampoules defectueuses, afin d'empêcher une surcharge des ampoules restantes.

Risque de détérioration par pénétration d'humidité dans l'électronique. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé.

Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans les sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox.

Les nettoyants agressifs ou a récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou a récurer.

Risque d'endommagement par le reflux de condensat. Installerle conduit d'air vicié légèrement incliné vers le bas à partir de l'appareil (1° de pente)

Risque d'endommagement par sollicitation incorrecte des éléments de design. Ne tirez pas sur les éléments de design. Ne posez ou ne suspendez aucun objet sur/a des éléments de design.

Protection de l'environnement

Votre nouvel apparéil est d'une très grande efficacité énergétique. Vous trouverez ici des conseils comment vous pouvez economiser encore plus d'énergie lors de l'utilisation de l' apparéil et comment correctement eliminer l' apparéil.

Économies d'énergie

Lors de la cuisson, prévoir de l'air frais suffisant afin que la hotte aspirante fonctionne de manière efficace en produitant peu de bruit.
- Adapter la vitesse du ventilateur à l'intensité des vapeurs de cuisson. N'utiliser le vitesse intensive que si cela s'avéré nécessaire. Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie.
En cas d'intenses vapeurs de cuisson, selectionner une vitesse de ventilateur plus importante a temps. Les vapeurs de cuisson deja dispersées dans la cuisine nécessitant un fonctionnement plus long de la hotte aspirante.
Eteindre la hotte aspirante quand elle n'est plus utilisée.

Éteindre l'éclairage quand il n'est plus utilisé.
Nettoyer le filtrer selon les intervalles indiqués ou le replacer pour augmenter l'efficacite de la ventilation et évit'er tout risque d'incendie.

Elimination ecologique

Eliminez l'emballage en respectant l'environnement.

Cet apparéil est marqué selon la directive française 2012/19/UE relative aux apparéils électriques et Electroniques usages (waste electrical and electronic equipment - WEEE).

La directive définit le cadre pour une reprise et une récapération des apparèils usages applicables dans les pays de la CE.

Modes

Mode Évacuation de l'air

L'air aspiré est débarrassé des particules de graisse par les filtres à cet effet, transite par un conduit puis gagne l'extérieur.

Remarque: L'air sortant ne doit pénétre ni dans une cheminée en service destinée à evacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion.

Si l'air sortant circule par une cheminée non en service destinée à evacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier.
Si l'air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse téléscopique.

Mode Recyclage de l'air

L'air aspiré se nettoie en traversant les filtres àGRAISSÉ et un filtré au charbon actif, puis il revient dans la cuisine.

Remarque: Pourlier les odeurs dans l'air recyclé, vous devrez incorporer un filtrue au charbon actif. Pour connaître les différentes possibités d'utiliser l'appareil en mode Recyclage d'air, consultez les prospectus ou votre revendeur spécialisé. Vous pourrez vous procurer les accessoires dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne.

Utilisation de l'ordinateil

Ces instructions valent pour plusieurs variales d'appareil.
Certains équipements ne figurant pas sur votre apparéil peuvent y être décrits.

Remarque: Allumez la hotte aspirante dans le début de la cuisson; une fois la cuisson achievée, laissez la hotte aspirante fonctionner encore quelques minutes. Ceci permet d'éliminer les buees de cuisson le plus efficacement.

Bandeau de commande

Symbole Explication

① Ventilateur marche/arret

1-3 Vitesse de ventilation

P Vitesse intensive

Allumer/eteindre l'eclairage

Régler le ventilateur

Activation

Effleurez le symbole ①.

Le ventilateur demarre à la vitesse de ventilation 2.

Régler le niveau de puissance

Effleurez le symbole 1, 2 ou 3 pour régler une autre vitesse de ventilation.

Désactivation

Effleurez le symbole ①.

La vitesse intensive

Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la vitesse intensive.

Activation

Effleurez le symbole P.

Remarque: Au bout d'environ 6 minutes, la hotte aspirante rebascule d'elle-même sur la vitesse de ventilation 3.

Désactivation

Si you souhaitez désactiver la vitesse intensive avant l'écoulement du temps préréglé, effleurez le symbole P.

Éclairage

Vous pouvez allumer et eteindre l'eclairage independamment du ventilateur.

Effleurez le symbole.

Nettoyage et maintenance

Risque de brûlure!

L'appareil devient chaud pendant le fonctionnement. Laisser refroidir l'appareil avant son nettoyage.

Risque de chocolélectrique!

De l'humidité qui penètre peut occasionally un chocolélectrique. Nettoyer l'appareil uniquement avec un chiffon humide. Avant le nettoyage,steroler la fiche secteur ou déconnecter le fusible dans le boitier à fusibles.

Risque de chocolélectrique!

De l'humidité qui pénétre peut occasionner un chocoléctrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur.

Risque de blessure!

Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.

Risque de blessures!

Risque de pincement lors de l'ouverture et de la fermetre de la façade en verre. Ne placez pas vos mains derrière le vitrage ni au niveau des charnières.

Nettoyants

Afin de ne pas endommager les différentes surfaces avec des nettoyants inappropriés, respectez les indications du tableau. Ne pas utiliser

de produits agressifs ou récurants, par ex. de la poudre ou de la crème à récurer.
de produits de nettoyage fortement alcoolisés,
de tampon en paille métallique ni d'éponges grattantes,

de nettoyeurs haute pression ni de nettoyeurs a vapeur,
de nettoyants dissolvant le calcaire,
de nettoyants universels agressifs,
d'aerosols pour four.

Remarque: Rincez soigneusement les chiffons de nettoyage neufs avant de les utiliser.

Remarque: Respectez l'ensemble des notices et des mises en garde accompagnant les produits de nettoyage.

Surface Nettoyants

Acier inox Eau chaude additionnée de produit àvaisselle :Nettoyez avec une lavette et séchezavec un chiffon doux.Nettoyez les surfaces en inox uniquemoment dans le sens de polissage du métal.Des produits d'entretien spécial inox sont disponibles auprès du serviceapurés-vente ou dans les commercés spécifique. Appliquerez avec un chiffondoux une pellicule mince de produitd'entretien.
Surfaces laquées Eau chaude additionnée de produit àvaisselle :Nettoyez avec une lavette humide et séchez avec un chiffon doux.N'utilisez pas de nettoyant pour inox.
Aluminium et plas-tique	Eau chaude additionnée de produit àvaisselle :nettoyez avec un chiffon doux.
Verre Nettoyant pour vitres :Nettoyez avec un chiffon doux. N'utilisez pas de racloir à verre.
Éléments de com-mande	Eau chaude additionnée de produit àvaisselle :Nettoyez avec une lavette humide et séchez avec un chiffon doux.Risque d'électrocution par pénétrationd'humidité.Risque de déterioration de l'électronique par pénétration d'humidité. Ne nettoyez jamais les éléments de commande avec un chiffon humide.N'utilisez pas de nettoyant pour inox.

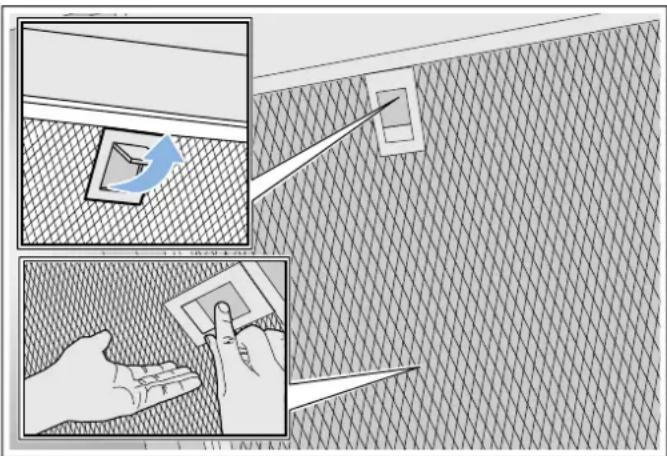

Retirer le filtré métallique àGRAISE

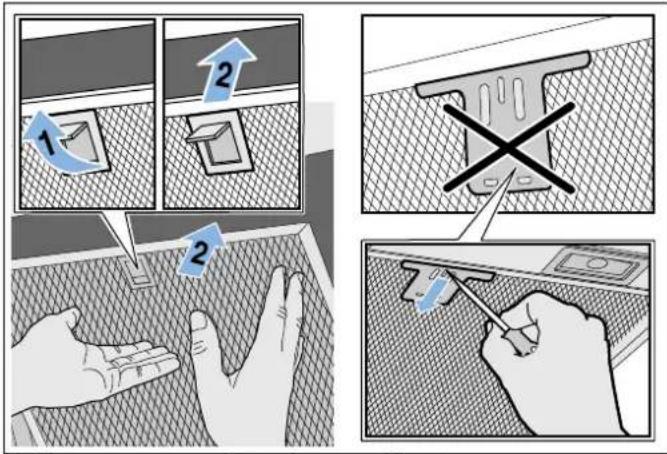

1. Ouvrez lentement et entiement la façade en verre. Pour ce faire prenez la façade en verre par le centre et tenez-la.
2. Ouvrez le verrouillage, puis rabattez le filtrre àGRAISSÉ métallique. En placant l'autre main sous le filtrre àGRAISSÉ métallique, interceptez ce dernier.
3. Sortez le filtré àGRAISSÉ métallique de sa fixation.

Remarques

La graisse peut s'accumuler en bas du filtré à graissé métallique.
Pour éviter toutégouttement de graisse, tenez le filtre à graisse métallique à l'horizontale.

Nettoyer le filtré métallique àGRAISSE

Ces instructions valent pour plusieurs variales d'appareil.
Certains équipements ne figurant pas sur votre apparéil peuvent y être décrits.

Risque d'incendie!

Les dépôts de graisse dans le filtré à graisse peuvent s'enflammer. Nettoyez régulièrement le filtré à graisse. Ne faites jamais fonctionner l'appareil sans filtré à graisse.

Remarques

N'utilisez pas de détergents agressifs, contenant de l'acid ou fortement alcalins.
- Nous vous recommendons de nettoyer les filtres àGRAISSÉ tous les deux mois.
- Pendant le nettoyage des filtres àGRAISSÉMETALLIQUES, nettoyez également leur fixation dans l'appareil au moyen d'un essuie-tout humide.
- Vous pouvez laver les filtres àGRAISSE METALLIQUES au lavevaisselle ou à la main.

A la main :

Remarque. En présence de salissures tenaces, vous pouvez utiliser un dégraissant spécial. Vous pouvez le commander via la boutique en ligne.

Trempez les filtres àGRAISSE METALLIQUES dans du produit de nettoyage chaud.
Utilisez une Brosse pour le nettoyage, puis rincez bien les filtres.
Laissez s'égoutter les filtres àGRAISSE METALLIQUES sur une surface absorbante.

Au lave-vaisse:

Remarque : lors du nettoyage au lave-vaiselle, de légères décolorations peuvent apparaître. Les décolorations n'influent enaucun cas sur le fonctionnement des filtres àGRAISSÉ métalliques.

Utilisez un liquide vaisse lme nager.
- Ne nettoyez pas les filtres àGRAISSÉmetalliques fortement encrassés en même temps que la vaisse.
- Placez les filtres àGRAISSE METALLIQUES librement dans le lavevaisselle. Ne coincez pas les filtres àGRAISSE METALLIQUE.
Pour le réglage de la température, choisissez 50^ maximum.

Incorporer le filtré métallique àGRAISSSE

Risque de blessure!

Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.

Remarque: Nettoyez toutes les parties du boitier accessibles.

1. Mettez en place le filtré àGRAISSÉMETALLIQUE et encliquetez le verrouillage. En plaçant l'autre main sous le filtré àGRAISSÉMETALLIQUE, intercepţez ce dernier.
   Remarque. Veillez à placer correctement les filtres àGRAISSÉ métalliques.
2. Si le filtré àGRAISSÉ métallique n'a pas correctement été mis en place, ouvre le verrouillage et mettez-le correctement en place.

Anomalies, que faire?

Dans de nombreux cas, vous pourrez remedier vous-même facilement aux anomalies. Avant de contactez le service après-venture, veuillez vérifier les points suivants :

Risque de chocolélectrique!

Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à replacer des cables d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fuse bil dans le boîtier à fusibles. Appeler le service après-vente.

Tableau de dérangements

Panne Cause possible Remède
L'appareil ne fonctionne pas	La fiche n'est pas connectée	Connector l'appareil au secteur
	Panne de cou- rant	Vérifier si d'autres appa- reils de cuisine fon-c tionnement
	Fusible défec-tueux	Vérifier dans le coffret à fusibles, si leFuse pour l'appareil est en bon état
L'éclairage ne fonctionne pas.	Les lampes DEL sont défec-tueuses.	Appelez le service après- vente.
L'éclairage des touches ne fonctionne pas.	L'unité de com-mande est défectueuse.	Appelez le service après- vente.

LED

Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son service après-vente ou à un spécialiste/agré (installeur d'équipement électrique).

Risque de blessure!

La lumière des lampes LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1). Ne pas regarder plus longtemps que 100 secondes directement les lampes LED allumées.

Service après-venture

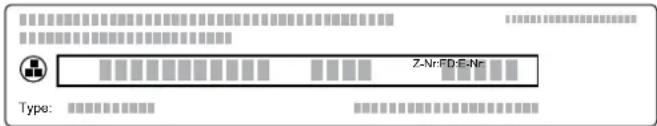

Lors de votre appel, veuillez indiquer le numéro de produit (E-Nr.) et le numéro de fabrication (FD-Nr.), afin de nous permettre de更好地 vous aider. Vous trouvrez la plaque signalétique avec les nombres sur le dessus de l'appareil.

Pour éviter d'avoir à les rechercher en cas de besoin, vous pouvez inscrite ici les données de votre apparéil et le numéro de téléphone du service après-vente.

N° EN° FD

Service après-venture O

Tenez compte du fait que la visite d'un technicien du SAV n'est pas gratuite en cas de manipulation incorrecte, même pendant la période de garantie.

Vous trouvrez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

Commande de réparation et conseils en cas de dérangements

B070222145

FR0140101200

CH0848840040

Faites confiance à la compétence du fabricant. Vous garantissez ainsi que la réparation sera effectuee par des techniciens de SAV formés qui disposent des pieces de rechange d'origine adaptées à vous apparéil.

Accessoires

(non compris dans la livraison)

Remarque: Ces instructions valent pour plusieurs variantes d'appareil. Il est possible que des accessoires spéciaux soient mentionnées et qu'ils ne soient pas compatibles avec votre apparéil.

Remarque: Respectez les instructions de montage, chapitre Accessoires.

Accessoires Reference

Kit de démarrage pour le mode recyclage de l'air (hotte droite avec cheminée)	CZ51AFU0X0
Filtre de réchange pour kit de démarrage	CZ51AFA0X
Kit de démarrage pour le mode recyclage de l'air (hotte droite sans cheminée)	CZ51AFT0X0
Filtre de réchange pour kit de démarrage	CZ51AFA0X0
Kit de démarrage pour le mode recyclage de l'air (hotte inclinée avec cheminée)	CZ51AIU0X0
Filtre de réchange pour kit de démarrage	CZ51AIA0X0
Kit de démarrage pour le mode recyclage de l'air (hotte inclinée sans cheminée)	CZ51AIT0X0
Filtre de réchange pour kit de démarrage	CZ51AIA0X0
Kit de démarrage pour le mode recyclage de l'air avec filtre régénérable (hotte droite avec cheminée)	CZ51AFS0X0
Kit de démarrage pour le mode recyclage de l'air avec filtre régénérable (hotte inclinée avec cheminée)	CZ51AIS0X0
Kit de démarrage pour le mode recyclage de l'air avec filtre régénérable (hotte inclinée sans cheminée)	CZ51AFR0X0
Kit de démarrage pour le mode recyclage de l'air avec filtre régénérable (hotte inclinée sans cheminée)	CZ51AIR0X0
Module de recyclage de l'air CleanAir	CZ51AXCON0
Filtre de réchange pour module de recyclage de l'air CleanAir (non régénérable)	CZ5170X1
Filtre de réchange pour module de recyclage de l'air CleanAir ( régénérable)	CZ50XXP0X0

NOTICE DE MONTAGE

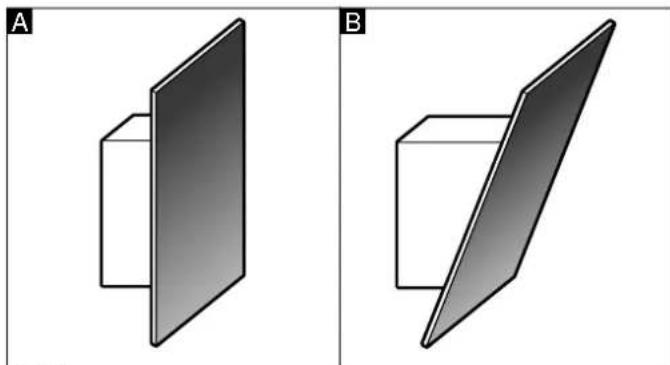

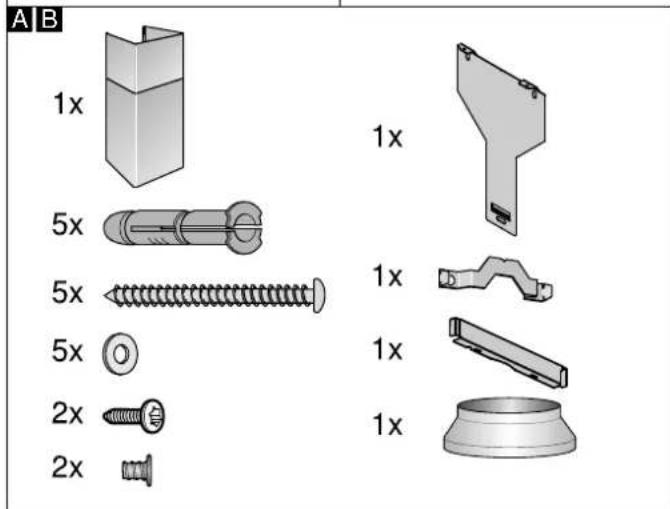

Cet apparéil s'installé contre un mur.
Si vous utilisez la hotte en mode évacuation, un capot de cheminée doit être posé.

Si vous utilisez la hotte en mode recirculation de l'air, un accessoire spécial doit etre pose. Pour ce faire, respectez les instructions d'installation jointes. L'installation d'un capot de cheminée n'est pas nécessaire en mode recirculation.

• Accessoires spéciaux : tenez compte de la notice d'installation les accompagnant.
• Les surfaces de l'appareil craignent. Lors de l'installation, évitez de les endommager.

Remarque: Nous vous recommendons d'accrocher l'appareil de manière à ce que le bord inférieur du déflecteur en verre soit aligné avec le bord inférieur du meuble haut voisin. Assurez-vous que les distances de sécurité indiquées par rapport à la table de cuisson soient respectées.

Précautions de sécurité importantes

Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre apparéil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propretaire suivant.

Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport.

La sécurité de l'appareil à l'utilisation est garantie s'il a eté encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

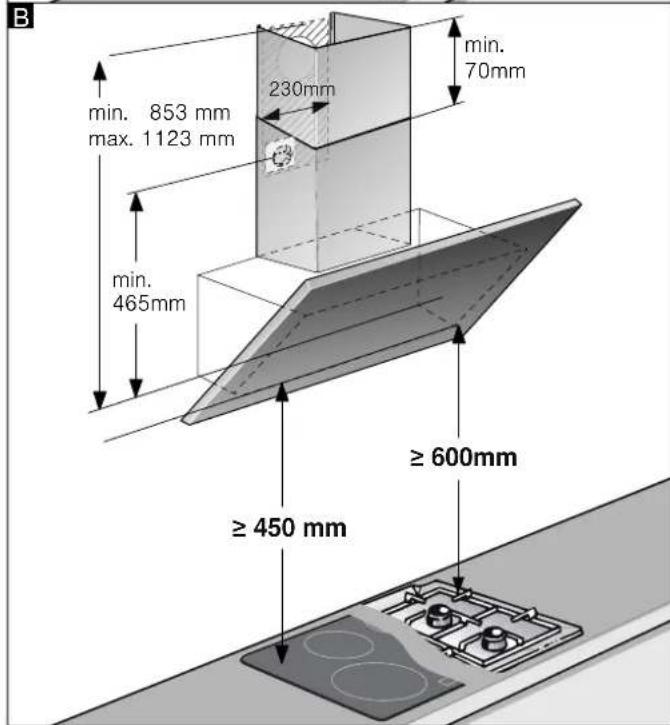

Les surfaces de l'appareil sont fragiles. Lors de l'installation, évitez de les endommager. La largeur de la hotte aspirante doit équivaloir à celle de la table de cuisson.

L'installation doit avoir lieu en respectant les prescriptions actuelles en vigueur dans le bathtub, ainsi que les prescriptions publiées par les entreprises distributrices d'électricité et de gaz.

Risque d'incendie!

• Les dépôts de graisse dans le filtré à graisse peuvent s'enflammer. Les distances de sécurité indiquées doivent être respectées, afin d'éviter une accumulation de chaleur. Respectez les indications relatives à votre apparéil de cuisson. Si vous table de cuisson combine des foyers gaz et électrique, l'écart maximal s'applique.

• Les dépôts de graisse dans le filtré àGRAISSSE peuvent s'enflammer. Ne jamais travailler avec une flâme nue à proximité de l'appareil (par ex. flamber). N'installer l'appareil à proximité d'un foyer àcombustibles solides (par ex. bois oucharbon) qu'en présence d'un couvercle fermé et non amovible. Aucune projectiondétincelles ne doit avoir lieu.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).

Danger de mort!

Il y a risque d'intoxication par réaspiration des gaz de combustion. L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à evacuer la fumée ou des gaz

brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion. Si l'air sortant circule par une cheminée non en service destinée à evacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier.

Danger de mort!

Il y a risque d'intoxication par réaspiration des gaz de combustion.

En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambiant, veillez imperativement à ce que l'apport d'air soit suffisant.

Les foyers à combustion alimentés en air ambient (par exemple apparèils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélevent l'air de combustion dans la piece où ils sont installés et rejettant les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple).

Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pieces voisines; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pieces d'habitation.

• Il faut donc toujours s'assurer que l'apport d'air frais est suffisant
  La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Le fonctionnement sur de l'appareil n'est possible que si la dépression dans la piece ou est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.

Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.

Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.

Danger de mort!

Il y a risque d'intoxication par réaspiration des gaz de combustion. Lors de l'installation d'une ventilation avec un foyer relié à une cheminée, l'alimentation électrique de la hotte doit être munie d'un circuit de sécurité approprié.

Risque de blessure!

• Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.
• Si l'appareil n'est pas correctement fixé, il peut tomber. Tous les éléments de fixation doivent être montés solidement et de façon sure.
• L'appareil est lourd. 2 personnes sont nécessaires pour déplacer l'appareil. Utiliser exclusivement des moyens appropriés.
• Des modifications sur la construction électricque ou mécanique sont dangereuses et peuvent conduire à des dysfonctionnements. Ne pas effectuer des modifications sur la construction électricque ou mécanique.

Danger par magnétisme!

La façade de l'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. stimulateurs cardiaques ou pompes à insuline. Si vous portez un implant électronique, respectez une distance d'au moins 10 cm entre vous et l'avant de l'appareil.

Risque de chocolélectrique!

• Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Il y a risque d'endommagement du cable d'alimentation. Pendant l'installation, veiller

a ne pas plier ni Coincer le cable d'alimentation.

• À tout moment, il doit être possible de séparer l'appareil du réseau électrique. L'appareil doit uniquement être raccordé à une prise de courant de sécurité installée de manière réglementaire. Si la prise n'est plus accessible après l'installation, un système coupe-circuit dans les phases est à prévoir dans l'installation à câblage fixe, conformément aux dispositions d'installation. Seul un electricien qualifié est autorisé àalerçeder à l'installation électrique fixe. Nous vous recommendons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil.

Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à replacer des cables d'alimentation défectueux. Si l'appareil est déflectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.

Risque d'asphyxie!

Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de journer avec les matérielux d'emballage.

Consignes generales

Vérifier le mur

Le mur doit être plat, vertical et offrir une portance suffisante.
La profondeur des trouss percés doit être adaptée à la longueur des vis. Les chevilles doivent offrir une retenue sure.
- Les vis et chevilles ci-jointes convennent pour la maçonnerie massive. En présence d'autres matériaux de construction (p. ex. la plaque de plâtre, le béton cellulaire, les briques Poroton), il faut utiliser des moyens de fixation correspondants.
La hotte aspirante pese 40kg max.

Branchement électrique

Risque de chocolélectrique!

Des pieces à l'intérieur de l'appareil peuvent partager des ariêtes vives. Il y a risque d'endommagement du cable d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le cable d'alimentation.

Les données de raccordement nécessaires se trouvent sur la plaque signalétique sur le dessus de l'appareil.

Longueur du cable de branchement: env. 1,30 m

Cet apparéil est conforme aux dispositions CE régissant l'antiparasitage.

Risque d'electrocution!

À tout moment, il doit être possible de séparer l'appareil du réseau électrique. L'appareil doit uniquement être raccordé à une prise de courant de sécurité installée de manière reglementaire. Si la prise n'est plus accessible après l'installation, un système coupe-circuit dans les phases est à prévoir dans l'installation à cable fixe, conformément aux dispositions d'installation. Seul un electricien qualifié est autorisé à proceder à l'installation électrique fixe. Nous vous recommendons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil.

Installation

Préparer l'installation

Attention!

Veillez à ce qu'il n'y ait pas de conduites électriques, de tuyaux de gaz ou d'eau au niveau des perçages.

Si vous utilisez la hotte en mode évacuation, un capot de cheminée doit être posé.

Si vous utilisez la hotte en mode recirculation de l'air, un accessoire spécial doit etre pose. Pour ce faire, respectez les instructions d'installation jointes. L'installation d'un capot de cheminée n'est pas nécessaire en mode recirculation.

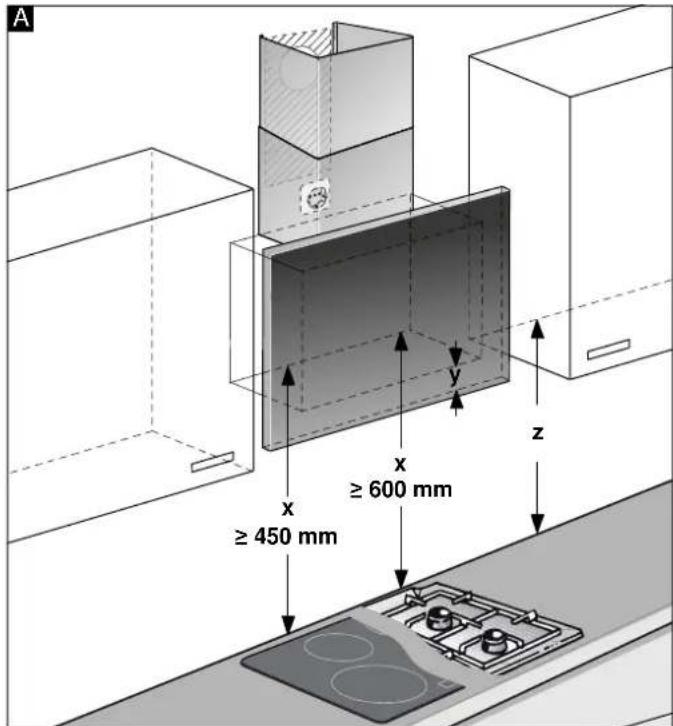

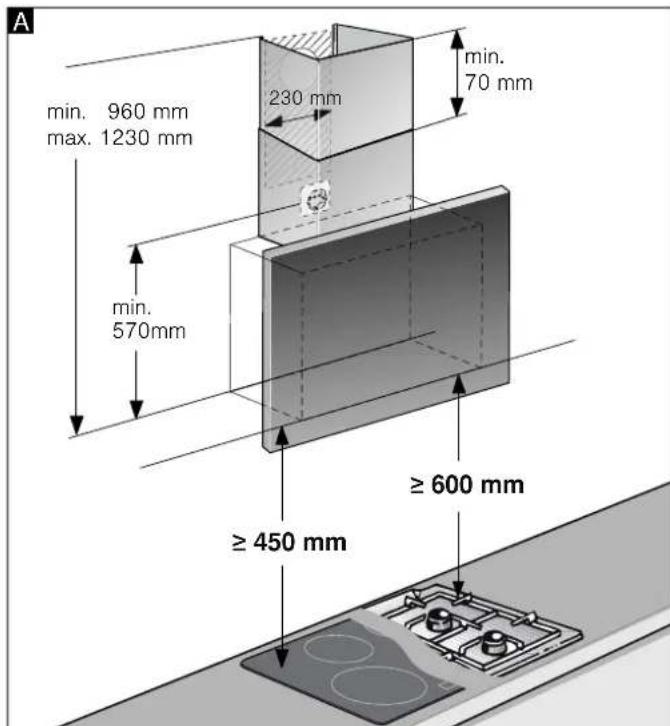

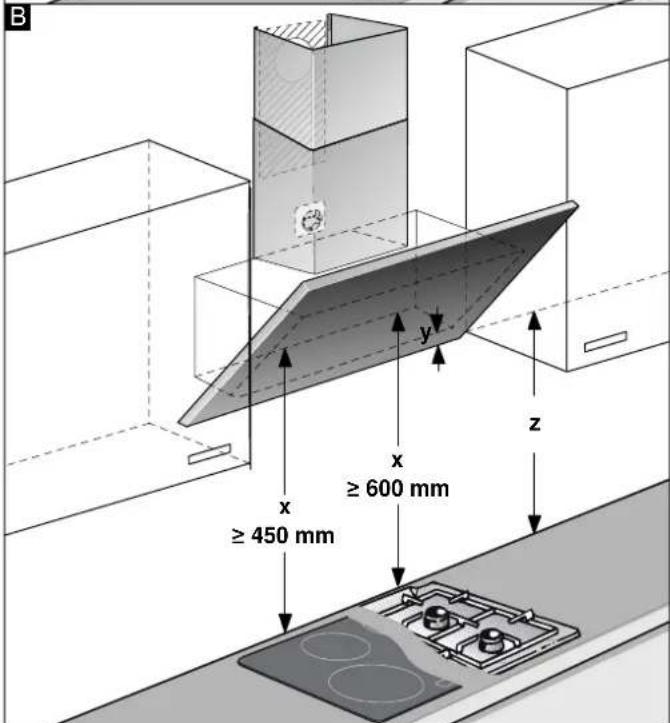

1. Determininez la position de la hotte et marquez legerement l'emplacement du bord inférieur de I'appareil sur le mur. Determine z le centre en partant de la table de cuisson.

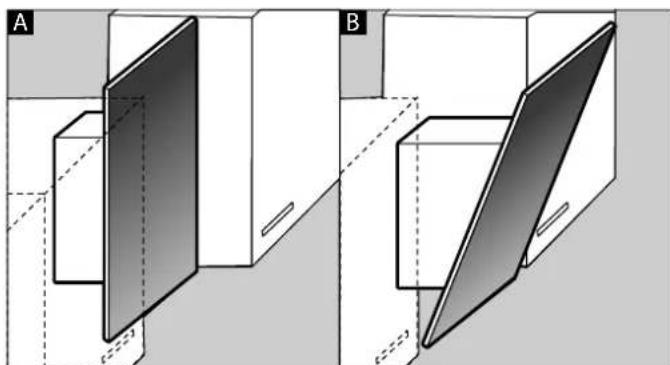

Remarque: Nous vous recommendons d'accrocher la hotte de manière à ce que le bord inférieur du deflecteur en verre soit aligné avec le bord inférieur du meuble haut voisin. Assurez-vous que les distances de sécurité indiquées par rapport à la table de cuisson soient respectées.

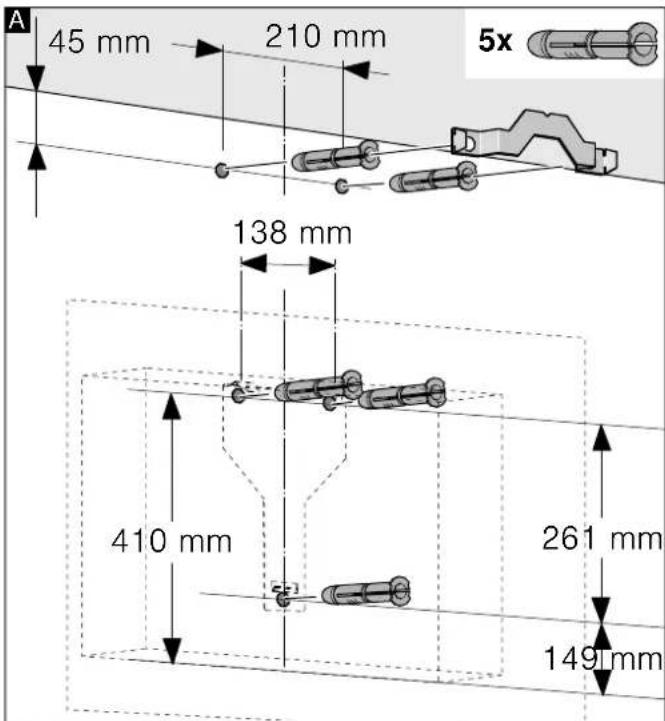

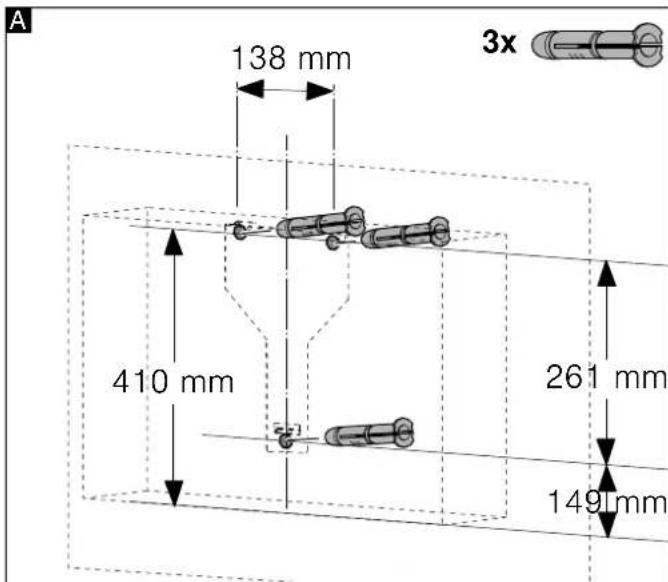

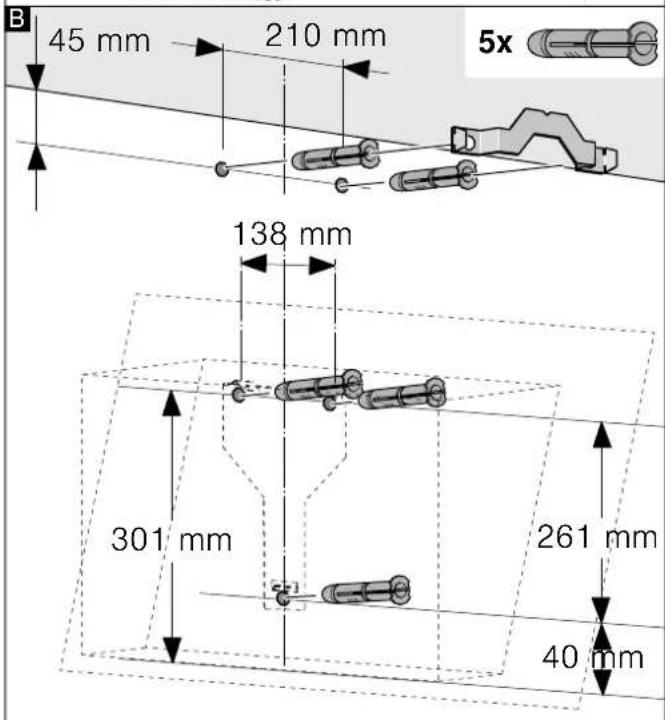

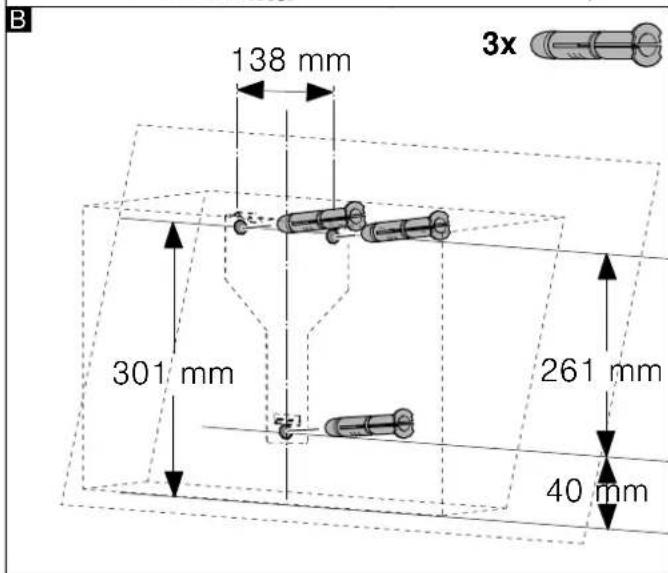

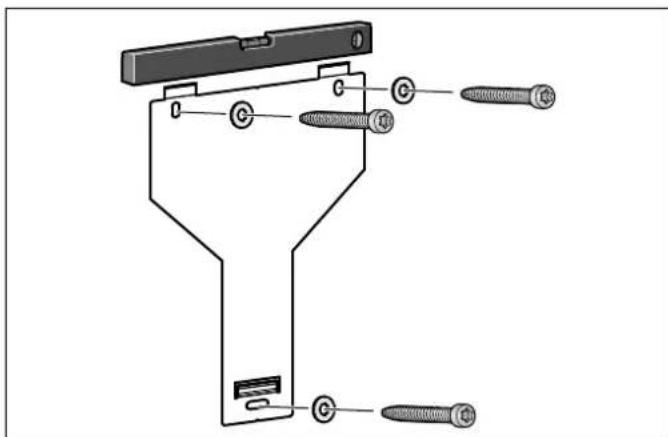

1. Posez le gabarit sur la ligne pre-marquée et fixez-le. Marquez les positions des vis. Pour l'installation du capot de cheminée, le gabarit doit être séparé à l'intersection indiquée.

2. Pour les fixations, percez des trous de 8 mm de Ø et profonds de 80 mm, retirez le gabarit, puis enforcez les chevilles jusqu'au ras du mur.

Installation avec capot de cheminée Installation sans capot de cheminée

Installation

Serrez à la main la suspension pour la hotter, alignez-la horizontally avec un niveau à bulle, puis vissez.

Accrocher et aligner l'appareil

1. Retirez d'abord la pellicule protectrice du dos de l'appareil, puis intégralement une fois le montage acheve.
2. Accrochez l'appareil de sorte qu'il s'engage fermement dans les dispositifs d'accrochage.
3. Si nécessaire, vous pouvez déplacer l'appareil vers la droite ou la gauche.
4. Serrez fermement les vis du dispositif d'accrochage. Maintenez l'angle dans le même temps. A

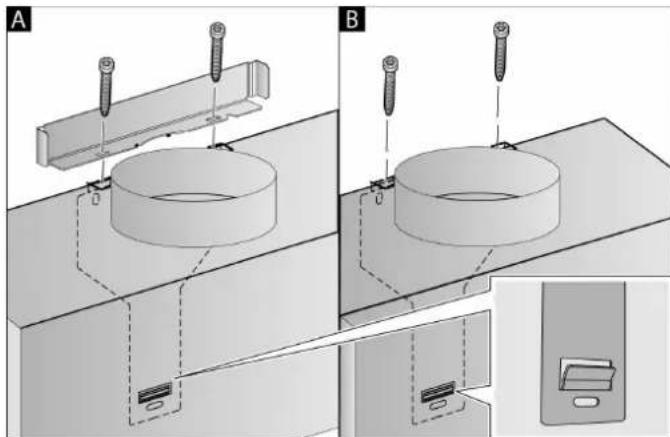

1. Si aucune gaine n'est montée, vissez deux vis de sécurité sans angle.

Fixez les pieces de connexion des conduits

Si vous utilisez la hotte en mode évacuation, la pièce de connexion pour conduits doit être en place. Si vous utilisez la hotte en mode recirculation de l'air, un accessoire spécial doit être posé. Pour ce faire, respectez les instructions d'installation jointes.

Remarque: En cas d'utilisation d'un tuyau en aluminium, lissez au préalable la zone de raccordement.

Tuyau d'évacuation Ø 150 mm (diamètre recommandé)

Fixez le tuyau d'évacuation directement contre le manchon d'évacuation puis étanchez.

Conduit d'évacuation Ø 120 mm

1. Fixez le manchon réducteur directement contre le manchon d'évacuation
2. Fixez le conduit d'évacuation contre le manchon réducteur.
3. Etanche les deux zones de jonction avec un moyen approprié.

Monter le capot de cheminée

Si vous utilisez la hotter en mode évacuation, un capot de cheminée doit être posé.

L'installation d'un capot de cheminée n'est pas nécessaire en mode recirculation.

Risque de blessure!

pendant l'installation a cause des arêtes vives. Pendant l'installation de l'appareil, toujours porter des gants de protection.

Risque de chocolélectrique!

Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Il y a risque d'endommagement du cable d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le cable d'alimentation.

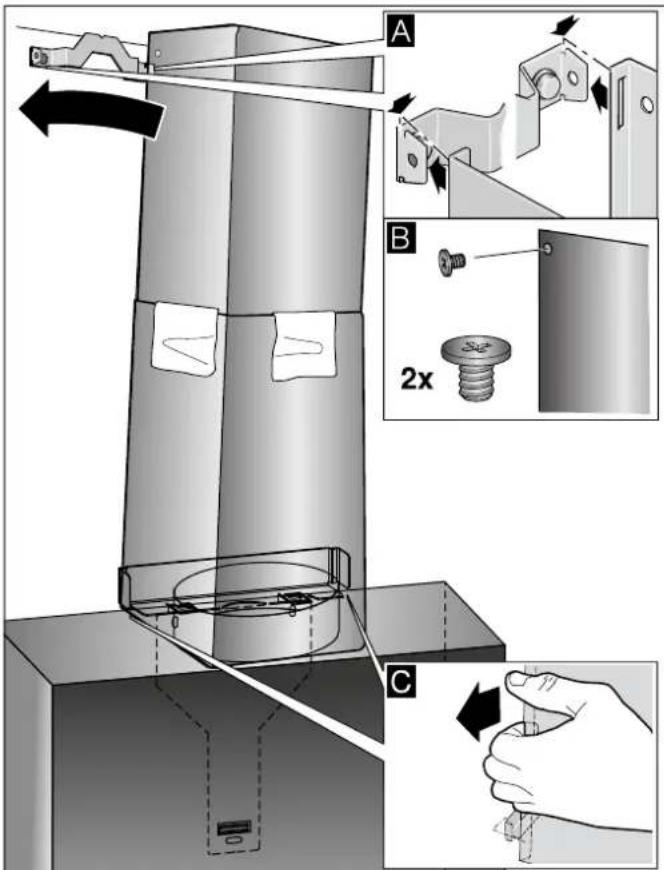

1. Séparer les capots de cheminée

Pour ce faire, retarder le ruban adhesif

1. Retirer les pellicules protectrices recouvrant les deux capots de cheminée.
2. Faire coulisser les capots de cheminée l'un dans l'autre.

Remarques

Pour eviter les rayures, poser du papier, à titre de protection, sur les bords du capot extérieur.
Les ouies du capot interieur de cheminée regardent vers le bas.

1. Poser les capots de cheminée sur l'appareil.

2. Poussez le capot de cheminée interieur vers le haut et accrochez-le sur les cotes gauche et droit contre la cornière de retenue, puis encliquetez-le vers le bas. A

3. A l'aide de deux vis, visser le capot de cheminée, latéralement contre la cornière de retenue. B

1. Clipsez le capot de cheminée inférieur contre la cornière de retenue. Le cable d'alimentation ne doit pas etre endommagé ! C

Remarque: Si un accessoire spécial de recirculation d'air a eté installé et que la hotte est utilisée sans capot de cheminée, le cable doit être enroulé sur les manchons.

Inhoudsopgave
