LBB240POV - Wijnkelder LE CHAI - Gratis gebruiksaanwijzing en handleiding

Type product	Wijnkast voor service en bewaring
Merk	Le Chai
Model	LBB240POV
Maximale capaciteit	25 flessen (type Bordeaux 0,75 L)
Afmetingen (B x D x H)	592 x 559 x 595 mm
Gewicht	42 kg
Voeding	220-240 V ~ 50 Hz
Klimaatklasse	ST (omgevingstemperatuur van 16 °C tot 38 °C)
Installatietype	Inbouwkast (zie inbouwtekening)
Ontdooiing	Automatisch (No Frost)
Binnenverlichting	LED TriColor (wit, oranje, blauw) met monochroom en dynamisch modus
Temperatuurbereik	Bovenste zone: 5°C tot 10°C; Onderste zone: 15°C tot 20°C (instelbaar per graad)
Temperatuurweergave	Digitaal display met °C/°F selectie en helderheidsinstelling
Push-to-open functie	Ja (op sommige modellen) – opening door lichte druk
Deur openingsrichting	Omkeerbaar (links/rechts) – handmatig met instructies
Deurtype	Deur van anti-UV behandeld glas
Ventilatiemodi	Stil (F0) en DynaClima (F1 halve tijd, F2 volle tijd)
Antivibratiesysteem	Compressor op silent-blocks en polyurethaanschuim isolatie
Bevochtigingssysteem	Optioneel waterreservoir afhankelijk van model (vochtbehoud)
Alarmen	Temperatuuralarm (buiten bereik), deuropen alarm (>60 s)
Temperatuurgeheugen	Ja – behoud van instellingen na stroomuitval
Reiniging en onderhoud	Reinig met een zachte doek en een mild reinigingsmiddel; stof de condensor af
Reserveonderdelen en repareerbaarheid	Onderdelen beschikbaar gedurende 7 jaar; fabrieksgarantie 5 jaar
Conformiteit	Europese richtlijnen 2014/35/EU en 2014/30/EU

Veelgestelde vragen - LBB240POV LE CHAI

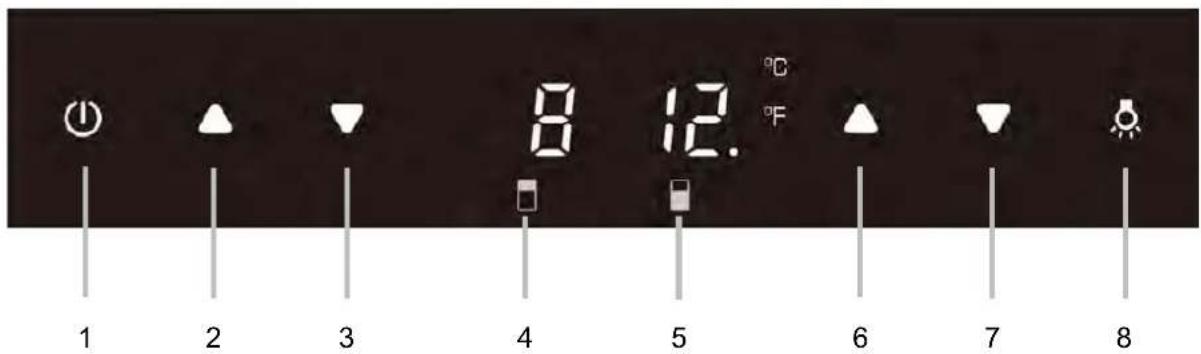

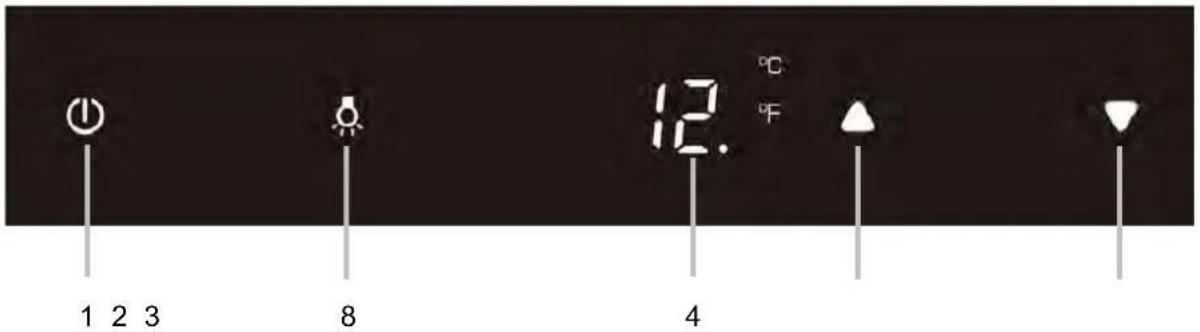

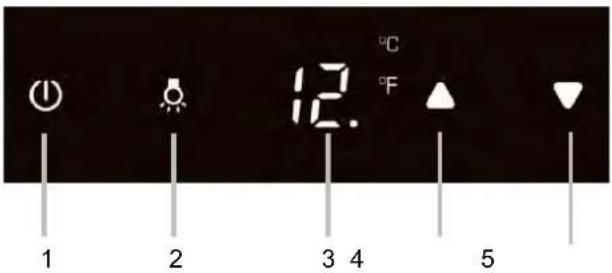

Hoe stel ik de temperatuur van de wijnkast Le Chai LBB240POV in?

Gebruik de toetsen ▲ en ▼ op het bedieningspaneel. Elke druk wijzigt de temperatuur met één graad. De bovenste zone wordt ingesteld van 5°C tot 10°C, de onderste zone van 15°C tot 20°C. Na selectie knippert het display 5 seconden en bevestigt het.

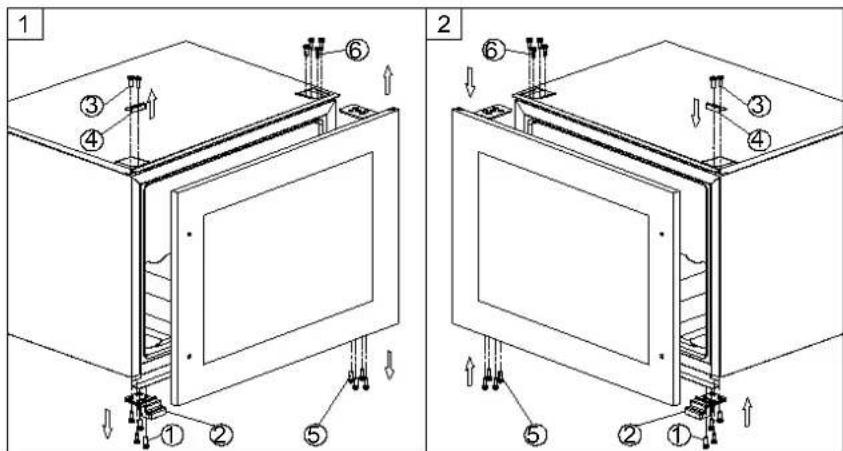

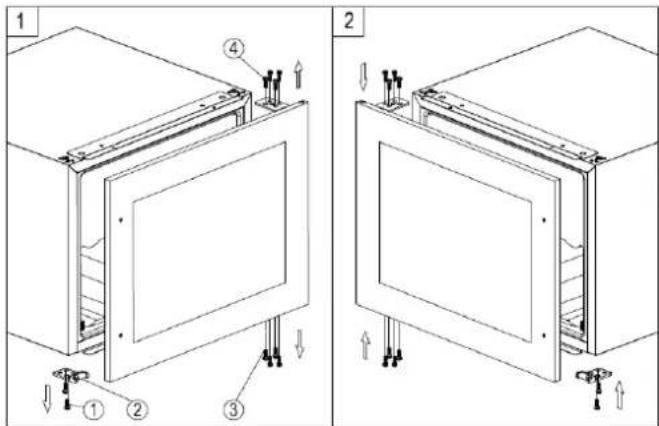

Kan ik de openingsrichting van de deur veranderen?

Ja, de deur is omkeerbaar. Koppel het apparaat los, verwijder de scharnieren, verplaats de pen van het onderste scharnier, installeer het bovenste scharnier aan de andere kant, draai de deur 180° en bevestig hem. Raadpleeg de handleiding voor de gedetailleerde stappen.

Hoe activeer ik de push-to-open functie?

De functie is standaard actief. Om te openen, duw de deur lichtjes aan de linkerbovenkant (rechts scharnier) of rechterbovenkant (links scharnier) en laat los. De deur opent 2 tot 5 cm. Als de gevoeligheid niet goed is afgesteld, pas dan de schroef bovenaan in het midden van de deur aan.

Wat te doen als het geluidsalarm afgaat?

Het alarm kan wijzen op een temperatuur buiten bereik, een open deur of een storing. Controleer of de deur gesloten is, de omgevingstemperatuur en de belading. Druk op de Aan/Uit knop om het geluidsalarm te stoppen. Het display knippert totdat de ingestelde temperatuur is bereikt.

Hoe maak ik de binnenkant van de wijnkast schoon?

Koppel het apparaat los. Verwijder de legroosters en was ze met warm water en een mild, geurloos reinigingsmiddel. Reinig de binnenwanden met een zachte spons en zeepwater. Spoel en droog grondig. Gebruik nooit schurende producten of krassponzen.

Hoeveel flessen kan ik opslaan in het model LBB240POV?

De maximale capaciteit is 25 flessen van het type Bordeaux van 0,75 liter. In de praktijk kan het aantal variëren afhankelijk van de vorm van de flessen en de indeling. Overbelast niet om een goede luchtcirculatie te garanderen.

Kan de LED-verlichting worden vervangen?

Nee, de LED's zijn niet door de gebruiker vervangbaar. Neem bij een storing contact op met de klantenservice. De levensduur van de LED's is ontworpen om de hele levensduur van het apparaat mee te gaan.

Waarom komt de weergegeven temperatuur niet overeen met de werkelijke temperatuur?

Bij de eerste ingebruikname of na een grote herlading kan het enkele uren duren voordat de temperatuur stabiel is. Controleer of de deur goed gesloten is, de ventilatie niet geblokkeerd is en de omgevingstemperatuur tussen 16°C en 38°C ligt.

Hoe verander ik de ventilatiemodus?

Houd de UP-toets 5 seconden ingedrukt, druk dan driemaal op POWER. Gebruik UP/DOWN om te kiezen: F0 (stil), F1 (DynaClima halve tijd) of F2 (DynaClima volle tijd). Bevestig met POWER, houd UP 5 seconden ingedrukt om af te sluiten.

Wat te doen als het push-to-open systeem niet werkt?

Controleer of de duwstang niet geblokkeerd is. Koppel het apparaat 10 seconden los en sluit het weer aan om te resetten. Zorg dat de gevoeligheidsinstelschroef correct is afgesteld (linksom draaien voor meer gevoeligheid). Forceer de deur niet.

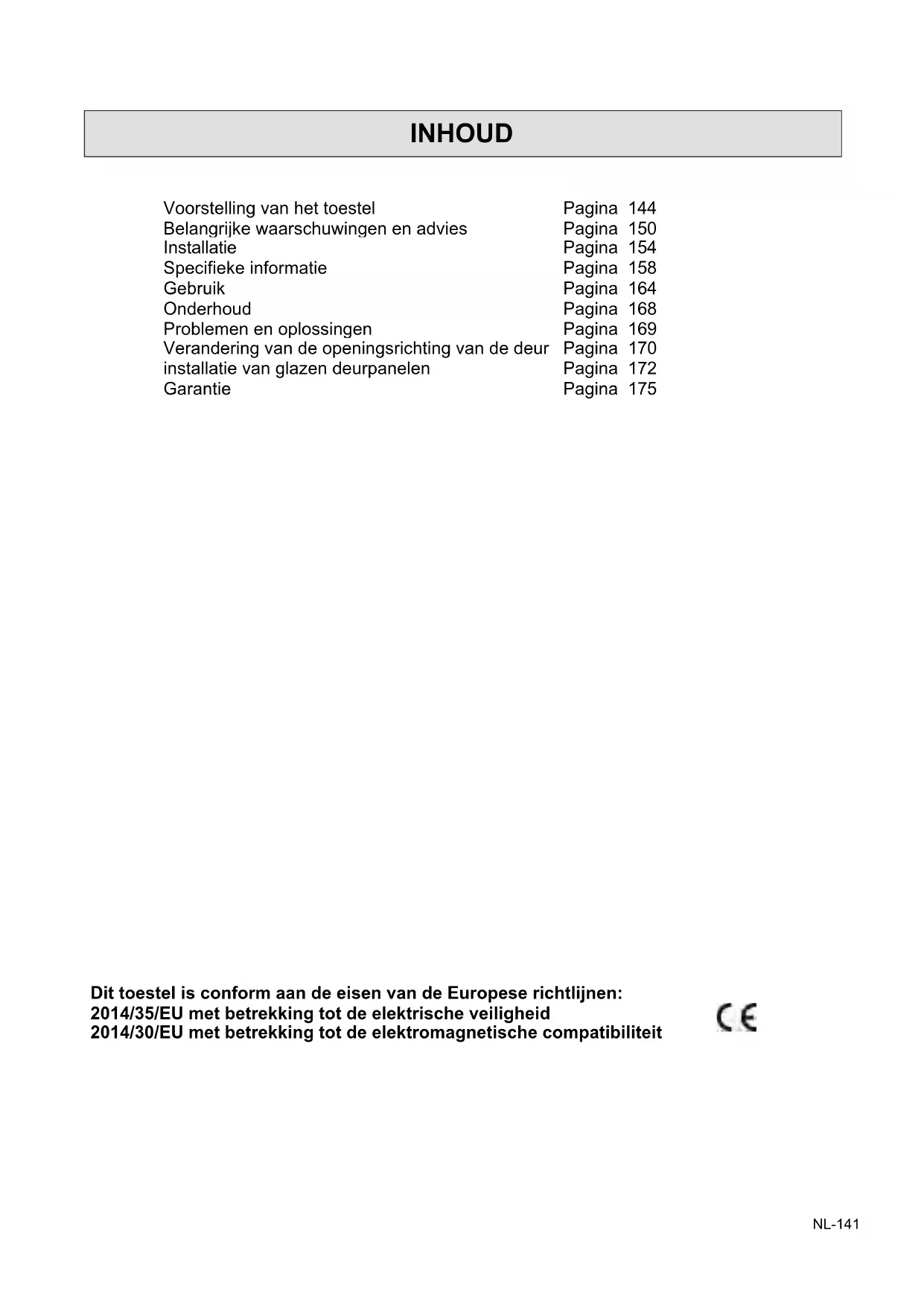

GEBRUIKSAANWIJZING LBB240POV LE CHAI

Voorstelling van het toestel	Pagina 144
Belangrijke waarschuwingen en advies	Pagina 150
Installatie	Pagina 154
Specifieke informatie	Pagina 158
Gebruik	Pagina 164
Onderhoud	Pagina 168
Problemen en oplossingen	Pagina 169

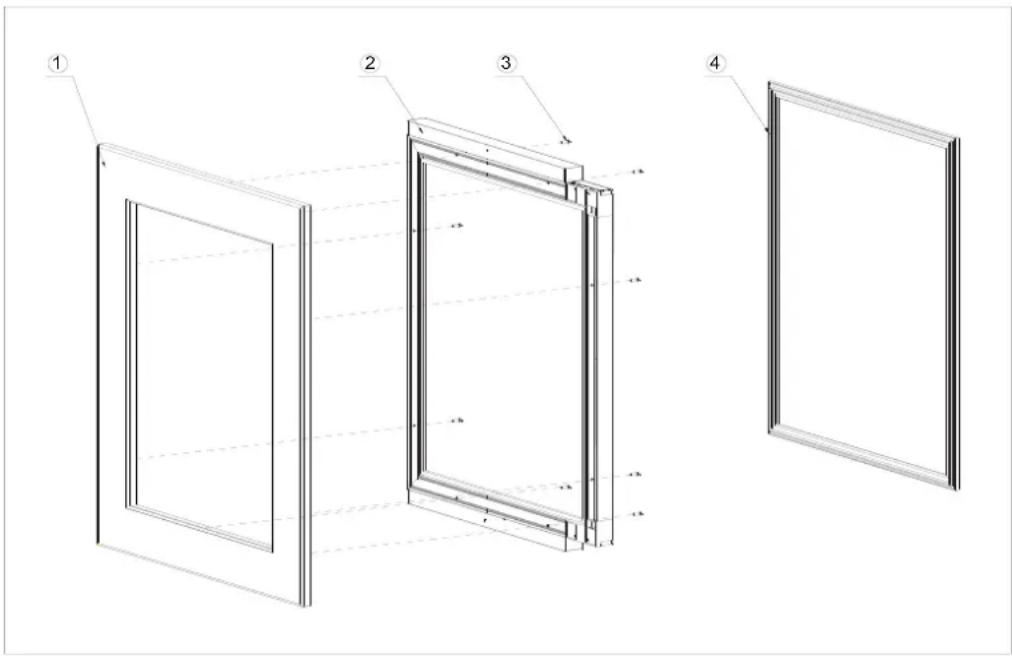

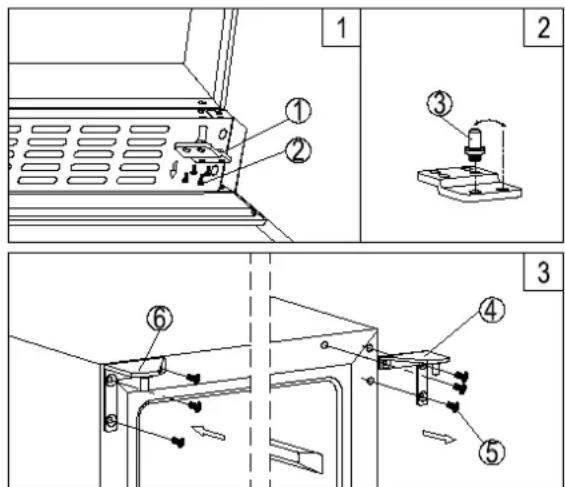

Verandering van de openingsrichting van de deur installatie van glazen deurpanelen	Pagina 170
	Pagina 172
Garantie	Pagina 175

Dit toestel is conform aan de eisen van de Europese richtlijnen:

2014/35/EU met betrekking tot de elektrische veiligheid

2014/30/EU met betrekking tot de elektromagnetische compatibiliteit

	Models	Models	Models	Models
Merk: Le Chai	LM78 / LMN78(7 flessen Max)	LB160 / LBN160(16 flessen Max)	LB340 / LBN340(34 flessen Max)	LB720V / LBN720V(72 flessen max)
Voeding 220-240V~ 50Hz
Afmeting (l x b x h)(mm)	148 x 570 x 880	295 x 615 x 820	590 x 608 x 595	590 x 595 x 1234
Gewicht	20 kg	27 kg	36 kg	68 kg
Ontdooiing	Zonder ijs
Klimaatklasse ST: Dit toestel is ontworpen voor gebruik bij een omgevingstemperatuur tussen 16 °C en 38 °C.
Type installatie	In te bouwen
	Model	Models	Models	Models
	LBN458PO /	LMN180POV /	LBB240POV /	LBB460POV /
Merk: Le Chai	LBN458POP(45 flessen Max)	LMB180POV /LBN180POVP(18 flessen max)	LBN240POV /LBN240POVP(25 flessen max)	LBN460POV /LBN460POVP(49 flessen max)
Voeding 220-240V~ 50Hz
Afmeting (l x b x h)(mm)	595 x 556 x 880	592 x 559 x 455	592 x 559 x 595	592 x 559 x 885
Gewicht	52 kg	33 kg	42 kg	54 kg
Ontdooiing Zonder ijs
Klimaatklasse	ST: Dit toestel is ontworpen voor gebruik bij een omgevingstemperatuur tussen 16 °C en 38 °C.
Type installatie	In te bouwen

Dit toestel is uitsluitend bedoeld voor de opslag van wijn.

Het productinformatieblad volgens verordening 2019/2016 / EU is beschikbaar via

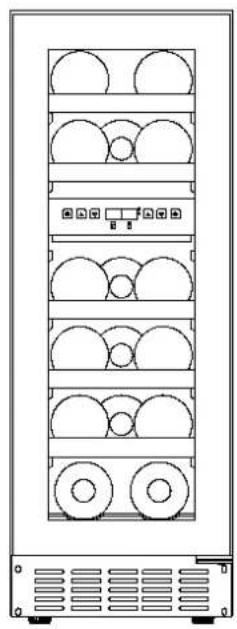

1 – Glazen deur

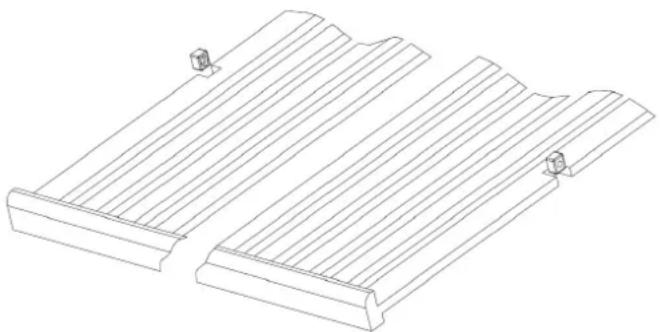

2 - Rekjes
3 – Bedieningspaneel
4 - Handgreep
5 – Ventilatie
6 – Verstelbare voeten

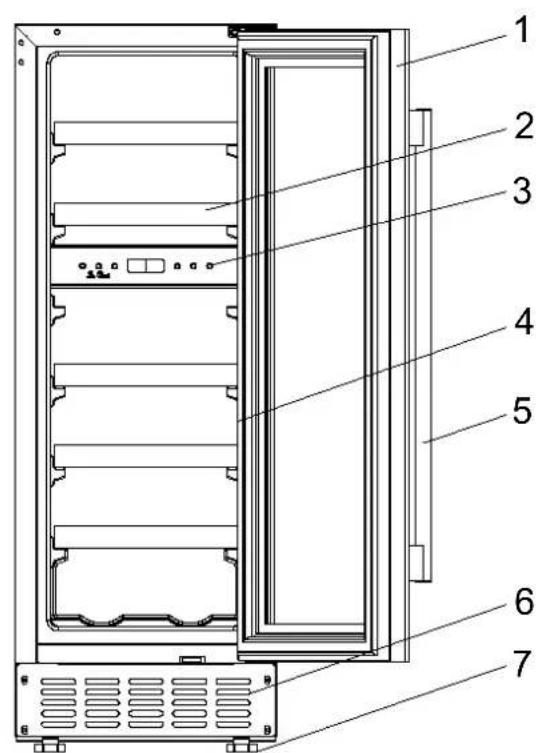

LB160 / LBN160

1 – Glazen deur
2 - Rekjes
3 – Bedieningspaneel
4 - Licht
5 - Handgreep
6 – Ventilatie
7 – Verstelbare voeten

PRESENTATIE VAN HET TOESTEL

LB340 / LBN340

1 – Glazen deur
2 – Rekjes
3 – Bedieningspaneel
4 – Licht
5 – Handgreep
6 – Verstelbare voeten

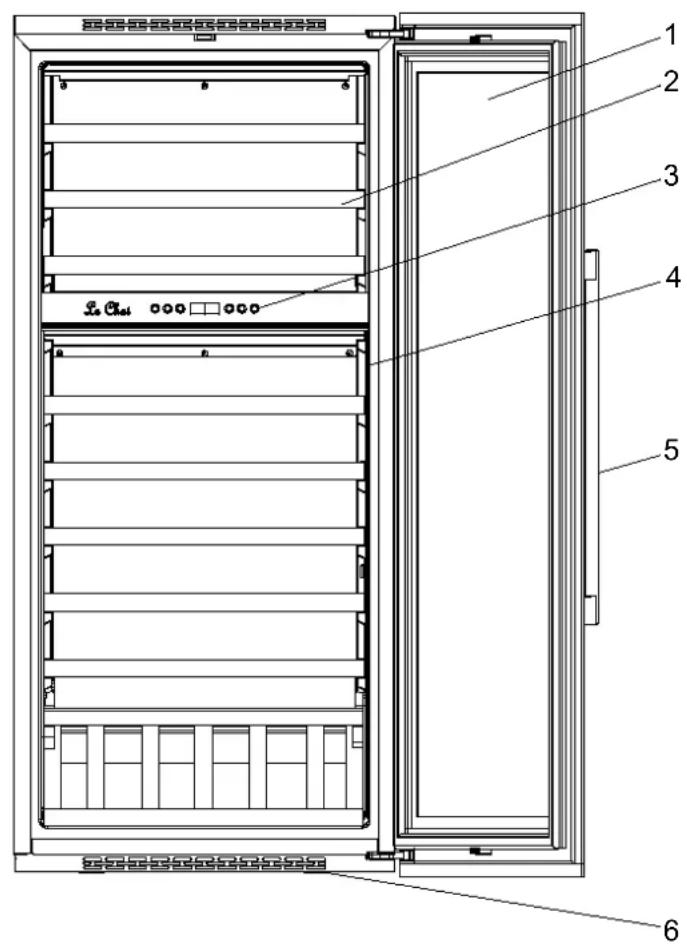

LB720V / LBN720V

1 2 3 4 5 6

1 – Glazen deur
2 - Rekjes
3 – Bedieningspaneel
4 – Licht
5 – Handgreep
6 – Ventilatie

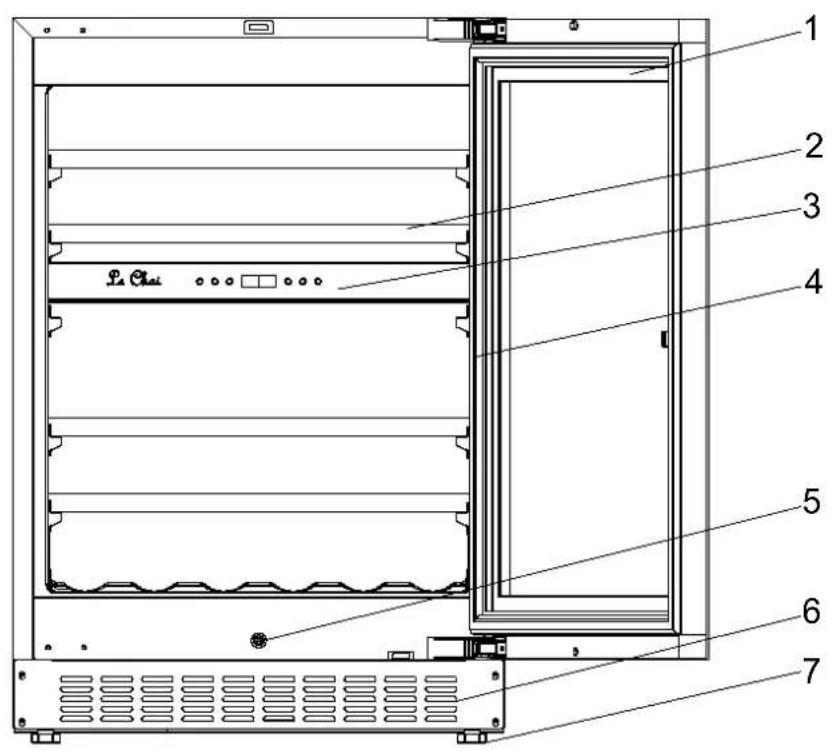

PRESENTATIE VAN HET TOESTEL

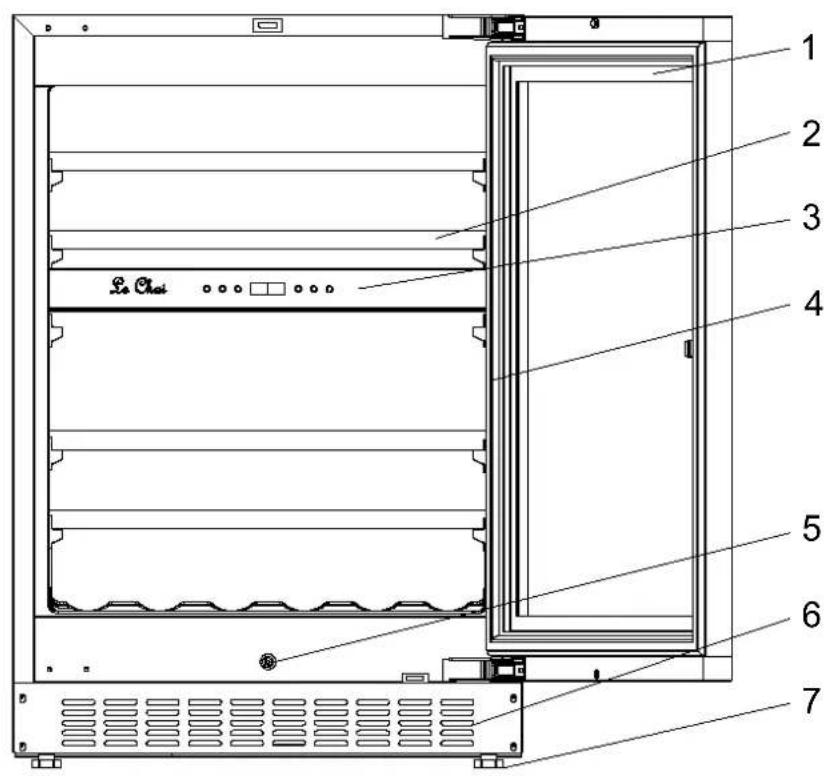

LBN458PO

1 2 3 4 5 6 7

1 – Glazen deur
2 - Rekjes
3 - Bedieningspaneel
4 - Licht
5 – Duwstang
6 – Ventilatie
7 – Verstelbare voeten

LBN458POP

1 2 3 4 5 6 7 Le Chai

1 – Glazen deur
2 - Rekjes
3 - Bedieningspaneel
4 - Licht
5 – Duwstang
6 – Ventilatie
7 – Verstelbare voeten

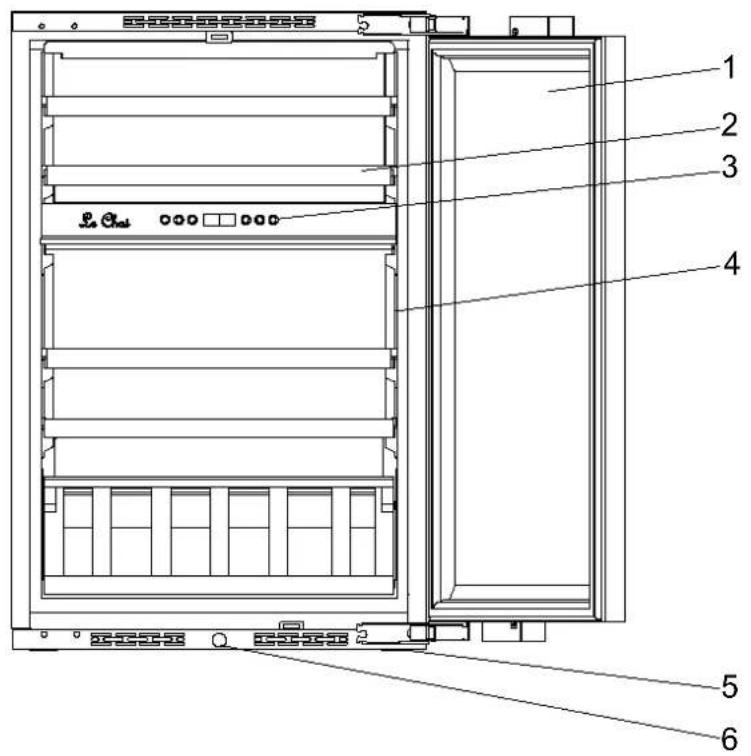

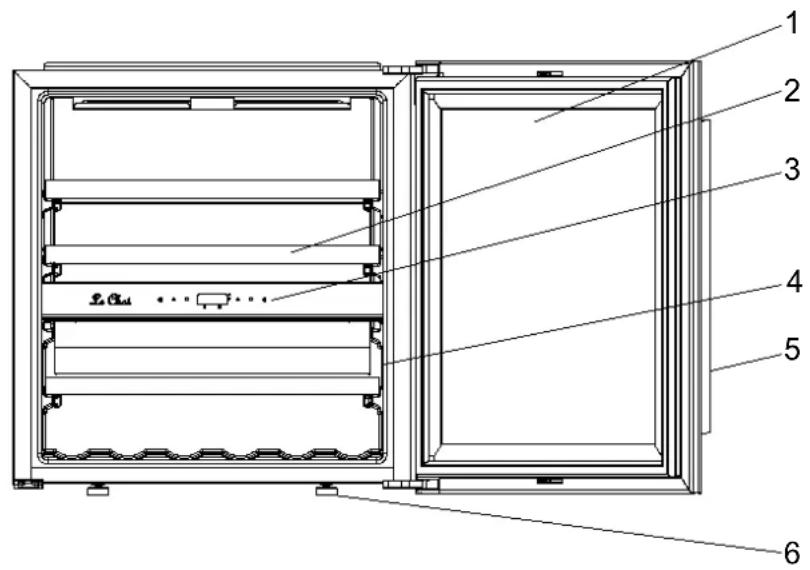

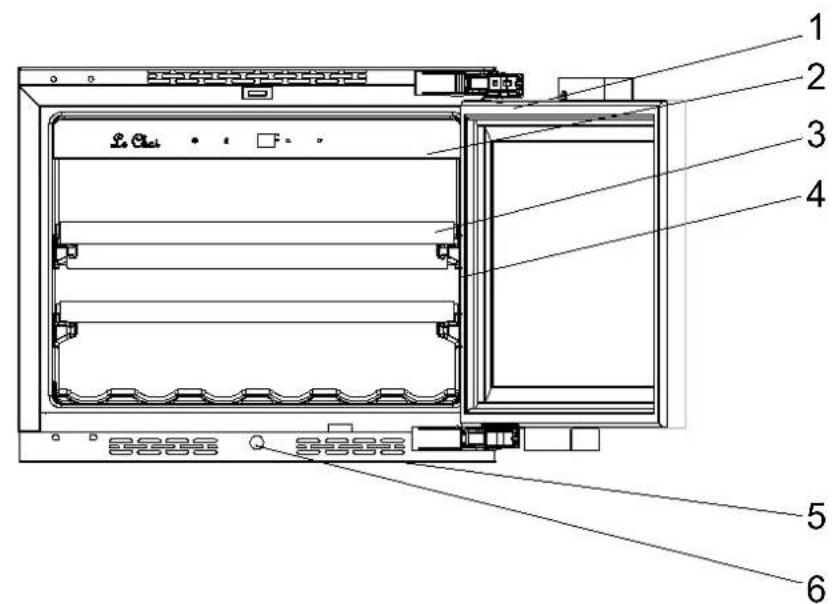

PRESENTATIE VAN HET TOESTEL

1 – Glazen deur
2 - Bedieningspaneel
3 - Rekjes
4 - Licht
5 – Ventilatie
6 - Duwstang

1 - Glazen deur
2 - Bedieningspaneel
3 - Rekjes
4 - Licht
5 – Ventilatie
6 – Duwstang

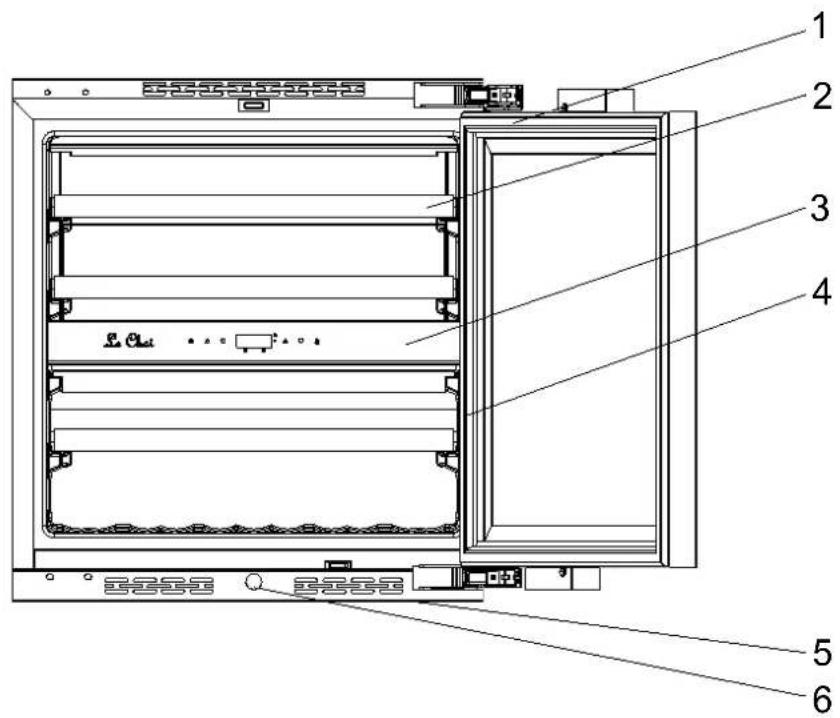

PRESENTATIE VAN HET TOESTEL

1 – Glazen deur
2 - Rekjes
3 - Bedieningspaneel
4 - Licht
5 – Ventilatie
6 – Duwstang

LBN240POVP

1 – Glazen deur
2 - Rekjes
3 - Bedieningspaneel
4 - Licht
5 – Ventilatie
6 – Duwstang

PRESENTATIE VAN HET TOESTEL

1 – Glazen deur
2 - Rekjes
3 – Bedieningspaneel
4 - Licht
5 – Ventilatie
6 – Duwstang

LBN460POVP

1 – Glazen deur
2 - Rekjes
3 - Bedieningspaneel
4 - Licht
5 – Ventilatie
6 – Duwstang

BELANGRIJKE WAARSCHUWINGEN EN ADVIES

Het is erg belangrijk dat deze handleiding samen met het toestel wordt bewaard voor elke raadpleging. Indien dit toestel wordt overgedragen aan een andere persoon, zorg er dan voor dat de handleiding met het toestel wordt meegegeven zodat de nieuwe gebruiker de handleiding kan gebruiken om zich te informeren over de werking. Deze waarschuwingen worden gegeven voor uw veiligheid en de veiligheid van anderen. Lees deze handleiding dus aandachtig alvorens uw koelkast te installeren en te gebruiken.

Voor informatie over de installatie, de bediening, het onderhoud en de verwijdering van het toestel raadpleegt u de volgende paragrafen van de handleiding.

Als het apparaat een verlichtingssysteem heeft en de lamp kan worden vervangen door de gebruiker, raadpleegt u de informatie over de vervangingsmethode in de volgende alinea van deze handleiding.

Dit toestel is bedoeld voor huishoudelijk gebruik (privé) maar niet voor vergelijkbare toepassingen zoals:

• keukens voorbehouden aan het personeel van winkels, kantoren en andere professionele omgevingen
• boerderijen en gebruik door de klanten van hotels, motels en andere omgevingen met een residentieel karakter
• omgevingen van het type hotelkamers
• catering en andere gelijkaardige toepassingen waaronder detailverkoop

Dit toestel is bedoeld voor de opslag van persoonlijke voeding of drank aan een opslagtemperatuur die hoger is dan de temperatuur van een compartiment voor de opslag van verse levensmiddelen. Het is in geen geval bedoeld voor het bewaren van verse levensmiddelen.

Gebruik het toestel niet voor commerciële of industriële doelstellingen of voor een ander doeleinde dan waarvoor het is ontworpen.

Veiligheid

• Dit toestel kan worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of verstandelijke capaciteiten of personen met een gebrek aan kennis of ervaring, indien ze correct onder toezicht staan of als de instructies met betrekking tot het veilige gebruik van het toestel aan hen zijn meegedeeld en als de mogelijke risico's worden begrepen.
• Kinderen mogen niet met het toestel spelen.
• Houd kinderen van minder dan 3 jaar op afstand, tenzij ze onder continu toezicht staan.
• Kinderen van 3 tot 8 jaar mogen koelapparatuur laden en lossen.
• De reiniging en het onderhoud mogen niet worden uitgevoerd door kinderen die niet onder toezicht staan.
• Trek de stekker altijd uit het stopcontact alvorens over te gaan tot de reiniging, de ontdooiing, het vervangen van de lampen, het verplaatsen van het toestel of het reinigen van de ondergrond onder het toestel.
• WAARSCHUWING: Beschadig het koelcircuit niet.
• WAARSCHUWING: Gebruik geen elektrische toestellen in het opbergvak voor voedingsmiddelen, tenzij dit type toestel wordt aanbevolen door de fabrikant.
• WAARSCHUWING: Gebruik geen mechanische inrichtingen of andere middelen om de ontdooiingsprocedure te versnellen behalve de middelen die door de fabrikant worden aanbevolen.
• WAARSCHUWING: Houd de ventilatieopeningen in de behuizing van het toestel of de inbouwstructuur vrij.

- WAARSCHUWING: Plaats niet meerdere draagbare stopcontacten of draagbare voedingen aan de achterkant van het apparaat.

- WAARSCHUWING: zorg er bij het plaatsen van het apparaat voor dat het netsnoer niet bekneld of beschadigd raakt.

- Sluit het toestel niet aan op een stopcontact dat niet is beschermd tegen overbelasting (zekering).

- Gebruik nooit stekkerblokken of verlengsnoeren om het toestel aan te sluiten.

- Dit toestel is niet bedoeld om te worden bediend door middel van een externe timer of door een afzonderlijk afstandsbedieningssysteem of een andere inrichting die het toestel automatisch onder spanning zet.

- Bewaar geen explosieve stoffen in dit toestel, zoals spuitbussen die ontvlambare drijfgassen bevatten.

- Controleer na de installatie dat het toestel niet op de voedingskabel staat.

- Wanneer de voedingskabel beschadigd is, moet deze door de fabrikant, de dienst na verkoop of door personen met gelijkaardige kwalificaties worden vervangen om gevaar te vermijden.

- Dit toestel is zwaar; let op bij een verplaatsing.

- Indien uw toestel op de zijkant lag tijdens het transport, wacht u 48 uur alvorens het in gebruik te nemen.

- Zorg ervoor dat de plaats waar uw toestel is geplaatst het gewicht kan ondersteunen wanneer het toestel is volgeladen (1 fles van 75 cl is ongeveer gelijk aan 1,3 kg).

- De lamp is uitsluitend bedoeld voor gebruik in dit toestel.

- De lamp is niet geschikt voor de verlichting van een huiskamer.

- Als u de deur gedurende lange tijd opent, kan de temperatuur in de compartimenten van het apparaat aanzienlijk stijgen.

- Reinig regelmatig oppervlakken die in contact kunnen komen met voedsel en toegankelijke drainagesystemen.

• Als het koelapparaat gedurende lange perioden leeg blijft, schakelt u het uit, ontdooit u, maakt u het schoon, laat u het drogen en laat u de deur open om schimmelvorming in het apparaat te voorkomen.
• Dit koeltoestel is niet geschikt voor het invriezen van levensmiddelen.

Onderhoud - herstellingen

• Het is gevaarlijk om de kenmerken van dit toestel te wijzigen of proberen te wijzigen.
• Probeer het toestel in het geval van een panne niet zelf te herstellen. Herstellingen die worden uitgevoerd door niet-gekwalificeerd personeel kunnen schade veroorzaken; Neem contact op met de dienst na verkoop van uw verkoper.

Indien het koelsysteem beschadigd is:

• Gebruik geen vlam in de buurt van het toestel.
• Vermijd vonken - schakel geen elektrisch toestel of elektrische lamp in.
• Ventileer de ruimte onmiddellijk.

Koelmiddel

Waarschuwing; Risico op brand / ontvlambare materialen

Het koelgas in het circuit van dit toestel is isobutaan (a), niet-verontreinigend maar ontvlambaar gas.

• Zorg er tijdens het transport en de installatie van het toestel voor dat er geen onderdelen van het koelcircuit worden beschadigd.
• Gebruik geen snijdend of scherp gereedschap om het toestel te ontdooien.
• Gebruik geen elektrische apparatuur aan de binnenkant van het toestel.

Indien het koelsysteem beschadigd is:

- Gebruik geen vlam in de buurt van het toestel.

•Vermijd vonken - schakel geen elektrisch toestel of elektrische lamp in.

- Ventileer de ruimte onmiddellijk.

Afvalbehandeling

Dit toestel is gemarkeerd met het symbool voor selectieve sortering met betrekking tot elektrische en elektronische apparatuur. Dit betekent dat dit product moet worden behandeld door een systeem voor collectieve afvalinzameling in overeenstemming met de Europese richtlijn 2012/19/EU zodat het kan worden gerecycled of kan worden anteld om de impact op het milieu te verminderen.

Voor meer inlichtingen neemt u contact op met uw lokale of regionale administratie.

De elektronische producten die niet selectief worden gesorteerd zijn mogelijk gevaarlijk voor de omgeving en de menselijke gezondheid vanwege de aanwezigheid van gevaarlijke stoffen.

Deze koelkast bevat brandbare schuimmiddelen. Aan het einde van de levensduur van de koelkast moet deze worden behandeld op een plaats die geschikt is voor de recycling van koelkasten. Neem hiervoor contact op met het gemeentehuis van uw woonplaats. Gooi deze koelkast in geen geval op de openbare weg.

INSTALLATIE

Indien dit toestel, voorzien van een magnetische sluiting, is bedoeld voor de vervanging van een toestel met een veersluiting, raden we aan om dit toestel onbruikbaar te maken alvorens het te recyclen. Dit voorkomt dat kinderen zichzelf kunnen opsluiten en zo hun leven in gevaar brengen.

Locatie

- Plaats uw toestel ver van een warmtebron (verwarming, kookplaat, zonnestralen). Voor de goede werking van uw toestel, moet de omgevingstemperatuur van het lokaal zich tussen + 16 °C en + 38°C bevinden (klasse ST). Buiten deze grenzen zal het toestel niet meer correct werken.

- Zorg voor een goede luchtcirculatie aan de achterkant van het toestel. Plaats het niet vast tegen een muur om lawaai door trillingen te voorkomen. Zorg ervoor dat de lucht vrij rond het toestel circuleert. Onvoldoende ventilatie zou kunnen leiden tot een slechte werking en een toename van het energieverbruik.

-Laat ten minste 3 cm ruimte tussen de achterkant van de wijnkelder en de muur (geldt niet voor zelfgeventileerde modellen).

- Dit toestel moet zo worden geplaatst dat het stopcontact toegankelijk blijft. Zorg er na de installatie voor dat het toestel niet op de voedingskabel staat.

- Nivelleer het toestel met behulp van de 4 verstelbare voetjes.

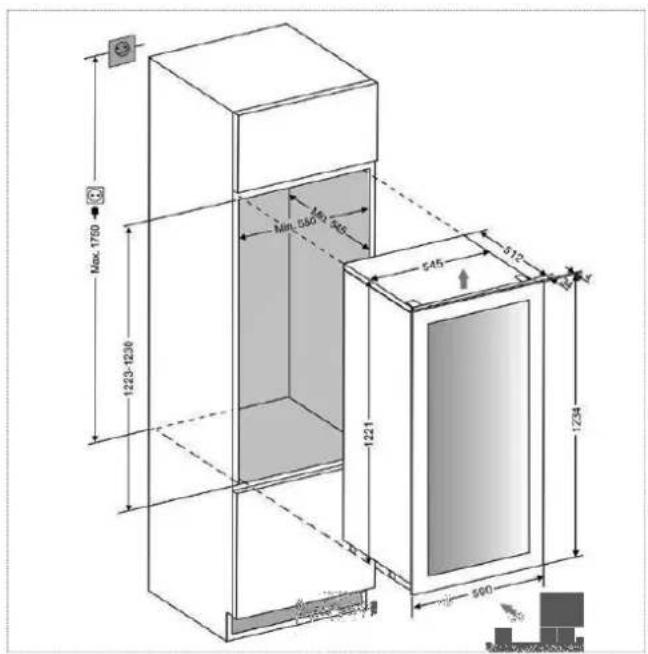

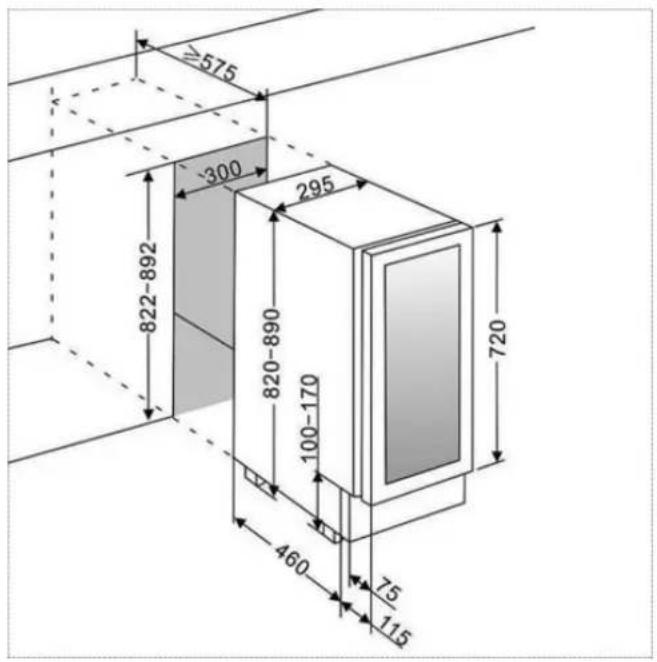

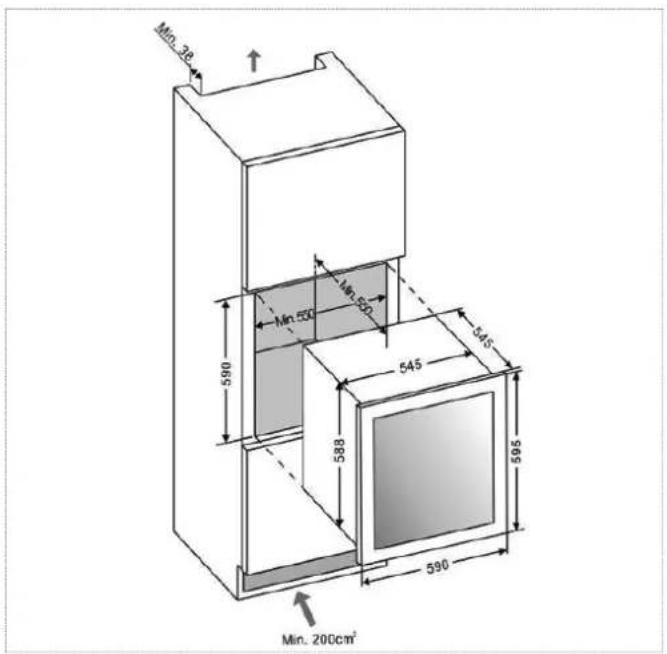

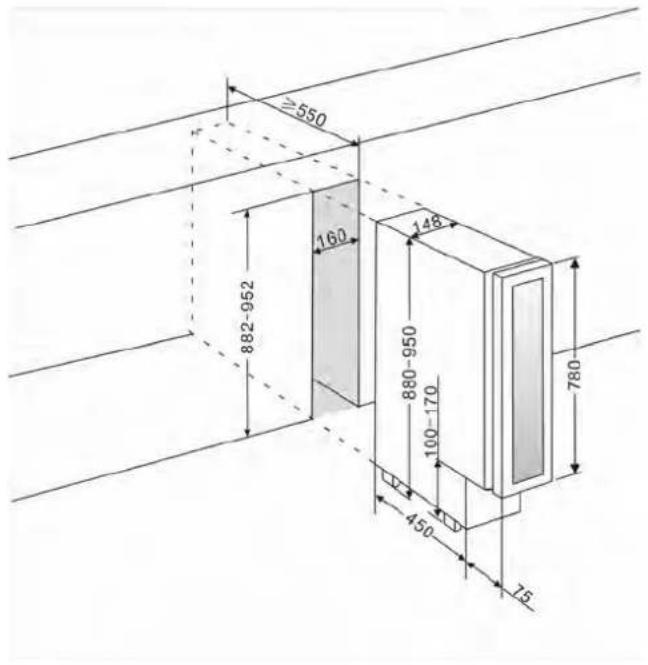

Inbouw

Hieronder vindt u de inbouwschema's die moeten worden nageleefd om de toestellen in de beste omstandigheden te installeren.

≥550 160 148 882-952 880-950 100-170 450 780 15

≥575 300 295 822-892 820-890 100-170 460 75 115 720

LB340 / LBN340
LB720V / LBN720V

Min. 28 590 Mn 50 14 Min. 50 545 545 588 595 590 Min. 200cm²

Max. 1760 1223-1236 Min. 560 46 545 312 1221 1234 560

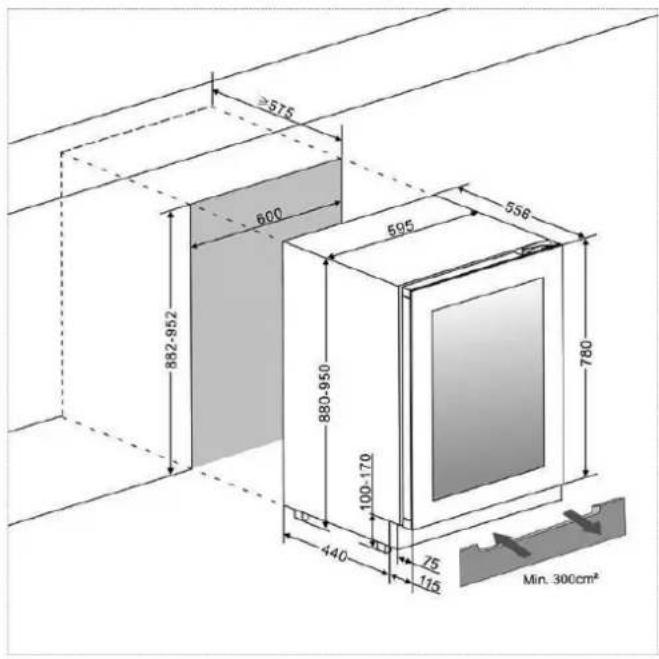

LBN458PO

≥575 600 882-952 880-950 100-170 440 75 115 595 556 780 Min. 300cm²

Uw toestel is ontworpen om te werken bij een eenfasige spanning van 230 volt.

Het toestel moet worden aangesloten op een muurstopcontact met een aarding en bescherm met een zekering van 10A in overeenstemming met de norm NF C15-100 en volgens de voorschriften van uw elektriciteitsleverancier.

SPECIFIEKE INFORMATIE

-Het wordt aanbevolen om uw wijnkast in een ruimte op kamertemperatuur te installeren.

• Indien het licht binnenin blijft branden, moet u er rekening mee houden dat de binnentemperatuur hoger zal zijn.
• De temperatuur in de wijnkast kan schommelen in functie van het type en het aantal geplaatste flessen.
• Om uw wijnen op een stabiele temperatuur te bewaren, laat u de deur niet te lang open.
• Plaats uw wijnkast niet in de buurt van een warmtebron en vermijd rechtstreeks zonlicht.
• Om uw veiligheid te garanderen en de wijn niet aan te tasten, plaatst u de wijnkast niet in vochtige ruimtes.

-Bewaar geen bederfelijk voedsel in deze wijnkast.

- De wijnkast is niet ontworpen voor gebruik in een garage of buiten in de open lucht.

- De volgende temperaturen worden aanbevolen (bij benadering) voor de degustatie van wijn:

○ Grote wijnen van Bordeaux - Rood 16 – 17°C
○ Grote wijnen van Bourgogne - Rood 15 – 16°C
oGrand crus van w itte droge wijnen 14 – 16°C
oLichtrode, fruitige, jonge wijnen 11 – 12°C
oRosé uit de Provence, pri meurwijn 10 – 12°C
○Droge witte wijn en rode landwijn 10 – 12°C
○ Witte landwijn 8 – 10°C
oC hampagne 7 - 8°C
○Likeurwij nen 6°C

-De st abiliteit van de temperatuur is het belangrijkste als het gaat om de opslag van wijn.

- Blootstelling aan licht, trillingen, temperatuurschommelingen en vocht kunnen de wijn bederven.

Het airconditioningssysteem

Overeenkomstig het advies van specialisten, ligt de ideale bewaartemperatuur voor wijnen rond 12 °C, tussen 10 ° en 14 °C. Niet te verwarren met de schenktemperatuur, die varieert van 5 tot 18 °C afhankelijk van de specificiteit van elk type wijn.

Het is vooral belangrijk om plotse temperatuurschommelingen te vermijden. Dit toestel is door specialisten ontworpen voor wijnliefhebbers en in tegenstelling tot een eenvoudige koelkast verzekert dit toestel elektronisch een constante gemiddelde temperatuurcontrole.

Het antitrillingssysteem:

De compressor is uitgerust met speciale dempers (silent blocks) en de binnentank wordt van de behuizing geïsoleerd door een dikke laag polyurethaanschuim. Deze kenmerken laten toe de overdracht van trillingen naar uw wijnen te voorkomen.

Het bevochtigingssysteem:

Dit toestel is uitgerust met een bak (afhankelijk van het model) die een correct vochtigheidspeil behoudt. Als de vochtigheid te laag is, vult u het peil van het reservoir met 34 van de capaciteit. Controleer af en toe het waterpeil en vul indien nodig water bij. Zorg ervoor dat de bak altijd water bevat.

De bak moet op het rek onder de ventilator worden geplaatst, die zich aan de onderkant bevind, om een minimale vochtigheid te verschaffen.

Controleer het waterniveau als u uw wijnen voor een lange periode bewaart en let erop dat u het toestel niet alleen gebruikt om de flessen wijn op temperatuur te brengen (met snelle rotatie van uw flessen).

Het UV-werend systeem:

Licht versnelt de rijping van uw wijnen. In kelders met massieve deuren worden wijnen natuurlijk beschut, op voorwaarde dat de deuren niet te vaak worden geopend. Dit model met een glazen deur maakt het voorwerp uit van een speciale bewerking, die de schadelijke ultraviolette stralen filtert. Uw wijnen worden dus perfect beschut.

Ontdooiing:

Dit toestel vormt geen ijs (No-Frost). Er wordt dus geen rijp of ijs gevormd en er is geen handeling nodig om dit te verwijderen.

Rekjes

Om schade aan de deurafdichting te voorkomen, zorgt u ervoor dat de deur ver genoeg geopend is alvorens de rekjes naar buiten te trekken om flessen te plaatsen of te nemen.

Voor een veel eenvoudigere toegang tot de inhoud van de rekjes, schuift u het rekje ongeveer 1/3 naar buiten. Ze zijn ontworpen met een aanslag aan elke kant om te voorkomen dat de flessen vallen.

Om de rekken te verwijderen of te positioneren, kantelt u het rekje zoals aangegeven op het schema en trekt of duwt u, naargelang het geval.

De functie "Push to open" wordt geactiveerd wanneer het apparaat wordt ingeschakeld. Om de deur te openen, drukt u de deur enigszins naar binnen naar linksboven voor een rechtsdraaiend model (rechtsboven voor een model met scharnier links) en laat u deze vervolgens los. Het apparaat piept om de actie te bevestigen. De deur gaat ongeveer 2 tot 5 cm open dankzij de duwstang. Vervolgens kan de deur volledig handmatig worden geopend. De duwstang keert automatisch terug naar zijn beginpositie na 3 seconden. En de eenheid piept opnieuw.

LET OP:

• De deur sluit automatisch na ca. 3 seconden als het niet volledig handmatig is geopend.
• Blokkeer de deur niet en houd hem niet vast tijdens het openen. Als de deur wordt geblokkeerd of vastgehouden tijdens het openen, zal het openingsmechanisme van de deur en de deur worden beschadigd. Lawaaierige en herhaalde knettergeluiden zijn hoorbaar.
• Duw of houd de duwstang niet vast tijdens het sluiten. Als de duwer tijdens het sluiten geblokkeerd is, kan deze zijn oorspronkelijke positie niet bereiken. In de uitgangspositie ligt de drukstang gelijk met de voorkant van het bedieningspaneel. Om de stamper terug te brengen naar zijn oorspronkelijke positie, haalt u de stekker uit het stopcontact en wacht u ongeveer. 10 seconden en maak opnieuw verbinding. De duwstang keert terug naar zijn oorspronkelijke positie.
• Het systeem wordt niet direct na het sluiten van de deur geactiveerd. Wacht 3 seconden en probeer het opnieuw. Dit is geen systeemfout.

De deur van de unit is gevoelig voor druk. De drukgevoeligheid om de deur te openen is als volgt in te stellen:

• Open de deur.
• Draai de schroef bovenaan in het midden van de deur linksom om de gevoeligheid te verhogen en rechtsom om de gevoeligheid te verlagen.
• Sluit de deur en controleer of deze goed is afgesteld. Als u de schroef te veel tegen de klok in draait, kan de deur automatisch

openen, zelfs zonder de deur hard te duwen of te sluiten. Als u de schroef te veel met de klok mee draait, kan de deur zelfs bij hard duwen niet openen.

LADEN

De aangeduide maximale aantallen in te laden flessen worden ter informatie meegegeven, zijn niet contractueel en maken een snelle raming van de grootte van het toestel mogelijk.

Ze komen overeen met testen uitgevoerd met een standaardfles; in de werkelijkheid zouden we desnoods meer flessen van hetzelfde type kunnen opbergen zonder de rekjes op elkaar te stapelen maar een "gevarieerde kast" bestaat uit een grote verscheidenheid aan flessen en het dagelijkse gebruik van een wijnkast beperkt de lading. U zult er dus waarschijnlijk een beetje minder inladen dan het aangeduide maximum.

Uw wijnkast vullen en onder houden:

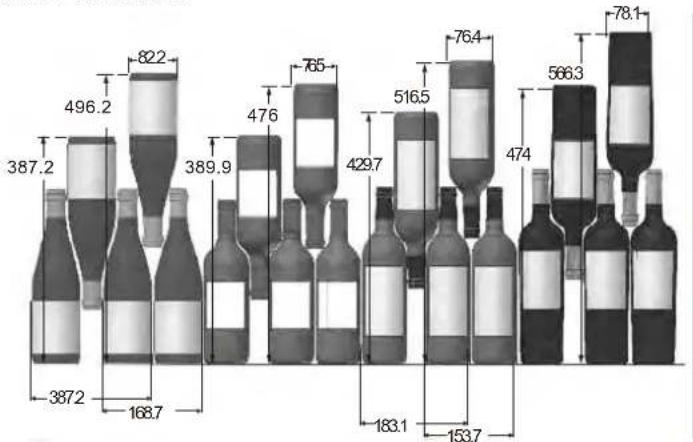

We zien hier 4 soorten flessen van 75 cl, Bourgogne en Bordelaise, met verschillende afmetingen.

Er bestaan tal van andere capaciteiten en vormen.

U zult de opbergverschillen merken naargelang de hoogte van de flessen, de diameter en de kruismethode.

Voor een betere conservering en om voedselverspilling te voorkomen

Om te voorkomen dat de wijn bederft, is het belangrijk dat de temperatuur in de ovenruimte stabiel blijft, vermijd het vaak openen van de deur en het blokkeren van de ventilatieopeningen aan de binnenkant.

Vermijd, om schimmelgroei te voorkomen, te veel vocht in de holte.

Lading voor een maximale capaciteit

Het maximaal aantal te bewaren flessen is gebaseerd op de standaardflessen Bordeaux van 0,75 liter.

LM78 / LMN78 :

De maximale capaciteit is 7 flessen, 1 per verdieping, het wordt aanbevolen om de dop onderaan het apparaat te plaatsen.

LB160 / LBN160 :16 flessen Max

Als het toestel correct is geïnstalleerd, raden we aan om de binnenkant te reinigen met lauw water met een klein beetje zeep (afwasmiddel). Gebruik geen schuurmiddelen of schuurpoeder die de afwerkingen zouden kunnen beschadigen.

Gebruik

OPGELET! De wijnkasten zijn uitsluitend bedoeld voor de opslag en bewaring van wijn.

BELANGRIJK: Uw wijnkast is ideaal voor Bordeaux-flessen van 0,75 liter. Omdat de kast grotere flessen kan bevatten, zorgt u ervoor dat ze de correcte sluiting van de deur niet verhinderen.

• Controleer of de deur kan worden gesloten zonder een fles te raken alvorens ze te sluiten.
• Wanneer u meerdere flessen tegelijk bijvult, duurt het langer tot het toestel de gewenste temperatuur heeft behaald.
• Om schade aan de deurafdichting te voorkomen, zorgt u ervoor dat de deur volledig geopend is wanneer u de rekjes van de rails van het compartiment verwijdert.

Instellen van de temperatuur

Controlestrook voor één zone met TriColor licht knop

1 2 3 8 12. °C °F 4

Dual zone bedieningspaneel met TriColor Light knop

1 2 3 4 5 6 7 8

1. Aan/uit-knop
2. et 3. Bovenste zone temperatuur aanpassing

3. Weergave van de temperatuur van de bovenste zone

4. Weergave van de temperatuur van de onderste zone

5. et 7. Onderste zone temperatuur aanpassing
6. Licht knop

Bedieningspaneel voor één zone zonder TriColor Light knop

1 2 3 4 5 12.°C °F

1. Aan/uit-knop
2. Licht knop
3. Weergave van de temperatuur
4. et 5. Temperatuur aanpassing

Inschakelen van het toestel

Houd de aan/uit-knop ongeveer 5 seconden ingedrukt

Ga op dezelfde manier te werk om het toestel uit te schakelen.

Temperatuurcontrole

De binnentemperatuur wordt geregeld door de elektronische thermostaat die wordt bediend met de knoppen aan de binnenkant van het toestel.

Het is mogelijk om de temperatuur graad per graad aan te passen en in elke zone; de temperatuurregeling gebeurt met behulp van de toetsen ▲ of ▼ die zich onder de temperatuurindicatoren bevinden.

Elke druk op de toets ▲ verhoogt de temperatuur in de bovenste zone met één graad. Op dezelfde manier verhoogt elke druk op de toets ▼ de temperatuur in de onderste zone met één graad.

Om een temperatuur te verkrijgen die lager is dan de aangegeven temperatuur, drukt u meerdere keren tot de display de gewenste temperatuur aangeeft.

Na de temperatuur te hebben geselecteerd, zal de display gedurende 5 seconden knipperen en zal de ingestelde temperatuur worden weergegeven. Als u de huidige temperatuur in de kast wilt kennen, drukt u op de toetsen ▲ en ▼ gedurende 3 seconden tegelijkertijd ingedrukt en na 5 seconden zal de ingestelde temperatuur opnieuw worden weergegeven.

OPMERKING: Standaard bedraagt de temperatuur 8 °C in de bovenste zone, 12 °C in de onderste zone.

OPMERKING: Het temperatuurbereik van deze wijnkast ligt tussen 5 °C en 10 °C in de bovenste zone en tussen 15 °C en 20 °C in de onderste zone.

Voor een optimale werking wordt aanbevolen om ongeveer 4 ° C verschil tussen elke zone te houden

Om te veel condens te voorkomen wanneer de omgevingstemperatuur hoger is dan 28 °C, laat u de temperatuur niet onder 7 °C zakken.

Controle van de lamp / TriColor

Mijn lamp gaat automatisch branden wanneer u de deur opent; de lamp (led) is afgestemd op de bewaring van de wijn.

Om het energieverbruik te verminderen, gaat de ledlamp automatisch uit wanneer de deur wordt gesloten.

Als u echter wilt dat de lamp blijft branden, houdt u knop 8 5 seconden ingedrukt zodra de deur open is. De lamp blijft dan voortdurend branden. U drukt opnieuw op toets 8 om ervoor te zorgen dat de lamp automatisch uitgaat wanneer de deur wordt gesloten.

Mogelijk om de kleur van de binnenverlichting - oranje, wit en blauw - te selecteren door op de LIGHT-knop te drukken. Druk op de LIGHT-knop om te schakelen tussen de enkele kleurmodus en de dynamische kleurmodus. In de dynamische kleurmodus begint de binnenverlichting door de 3 beschikbare kleuren te fietsen. Met elke druk op de knop verandert de binnenverlichting. Druk nogmaals op de LIGHT-knop om terug te keren naar de dynamische kleurmodus.

INSTELLINGENMODUS

Bepaalde instellingen van de wijnkelder kunnen alleen in de instellingsmodus worden geselecteerd. tegelijkertijd zijn in de instellingsmodus alleen de up en down toetsen van de onderste zone geldig voor dual zone en drie zone units.

°F/°C Selectie

• Houd de UP toets gedurende 5 seconden lichtjes ingedrukt.
• Gebruik de UP en DOWN toetsen om de temperatuurweergave in Fahrenheit of Celsius graden te kiezen.
• Druk op de POWER toets om uw keuze te bevestigen.
• Houd de UP toets gedurende 5 seconden ingedrukt om de instelmodus te verlaten. Anders verlaat het apparaat de instelmodus automatisch na ongeveer een minuut.

Helderheid display

- Houd de UP toets gedurende 5 seconden lichtjes ingedrukt en druk dan eenmaal op de POWER toets. Gebruik de UP en DOWN-toetsen om de helderheid van het display te kiezen. De fabrieksinstelling is d1.

d0:uit
d1: zwakste instelling
d2: middelste instelling
d3: helderste instelling

• Druk op de POWER-toets om uw keuze te bevestigen.
• Houd de UP-toets gedurende 5 seconden ingedrukt om de instelmodus te verlaten. Anders verlaat het apparaat de instelmodus automatisch na ongeveer een minuut.

Helderheid binnenverlichting

• Houd de UP toets gedurende 5 seconden lichtjes ingedrukt en druk dan tweemaal op de POWER toets.
• Gebruik de UP en DOWN-toetsen om de helderheid van de binnenverlichting te selecteren. De fabrieksinstelling is L3.

L0:uit (wanneer de deur gesloten of open is)

L1: zwakste instelling
L2: middelste instelling
L3: helderste instelling

• Druk op de POWER-toets om uw keuze te bevestigen.
• Houd de UP-toets gedurende 5 seconden ingedrukt om de instelmodus te verlaten. Anders verlaat het apparaat de instelmodus automatisch na ongeveer een minuut.

Ventilator stand

• Houd de UP toets gedurende 5 seconden lichtjes ingedrukt en druk dan driemaal op de POWER toets.
• Gebruik de OP en NEER toetsen om de ventilatormodus te kiezen. De fabrieksinstelling is F0.

F1: Dynamische koelmodus - halve tijd
F2: Dynamische Koelmodus - voltijds

• Druk op de POWER toets om uw keuze te bevestigen.
• Houd de UP toets gedurende 5 seconden ingedrukt om de instelmodus te verlaten. Anders verlaat het apparaat de instelmodus automatisch na ongeveer een minuut.

Hoorbare tonen

• Houd de UP toets gedurende 5 seconden lichtjes ingedrukt en druk dan vier keer op de POWER toets.
• Gebruik de UP en DOWN-toetsen om de geluidssignalen te selecteren. De fabrieksinstelling is S1.

• Druk op de POWER-toets om uw keuze te bevestigen.
• Houd de UP-toets gedurende 5 seconden ingedrukt om de instelmodus te verlaten. Anders verlaat het apparaat de instelmodus automatisch na ongeveer een minuut.

Temperatuurgeheugen

Bij stroomuitval (stroomstoring, zekering, enz.) onthoudt het apparaat de eerdere temperatuurinstellingen. Wanneer de elektriciteit is hersteld, keert de temperatuur van de wijnkast terug naar de temperatuur die was ingesteld voor de stroomuitval.

Temperatuuralarm

Er gaat een geluidssignaal af als de temperatuur in een van de zones stijgt of daalt tot buiten het ingestelde temperatuurbereik. De bijbehorende temperatuurweergave knippert tegelijkertijd.

Het geluidssignaal gaat af en de temperatuurweergave knippert:

- wanneer u het apparaat inschakelt, als de temperatuur binnenin het apparaat verschilt van de vereiste temperatuur;

- wanneer er een lange stroomonderbreking is geweest;

- wanneer er op een gegeven moment te veel flessen tegelijk in de eenheid werden geplaatst;

- wanneer de deur niet hermetisch is afgesloten;

- wanneer het apparaat defect is.

Het geluidssignaal stopt automatisch en de temperatuurweergave stopt met knipperen wanneer de vereiste temperatuur opnieuw is bereikt. Als het lawaai u echter stoort, kunt u het geluidssignaal uitschakelen door een keer op de aan/uit-toets te drukken. Het alarm stopt. De temperatuurweergave blijft knipperen tot de vereiste temperatuur is bereikt.

Deuralarm

Als de deur langer dan 60 seconden open blijft, gaat het geluidssignaal af. De deur sluiten of een keer op de aan/uit-toets (1) drukken kan het geluidssignaal uitschakelen.

DYNAMISCHE KOELING / STILLE MODUS

Het apparaat heeft twee verschillende werkingsmodi. In de stille modus draait het apparaat zonder ventilator zodra de vereiste temperatuur is bereikt. In de Dynamische Koelmodus wordt de ventilator in- en uitgeschakeld om de lucht te laten circuleren, zelfs nadat de vereiste temperatuur is bereikt. Dit zorgt voor een consistente vochtigheids- en temperatuurverdeling in de wijnkelder, waardoor perfecte omstandigheden voor langdurige opslag worden gecreëerd.

Het gebruik van de dynamische modus verhoogt het geluidsniveau tijdens de werking

OPMERKING: tijdens het eerste gebruik of wanneer de wijnkast opnieuw in gebruik wordt genomen nadat deze voor lange tijd niet is gebruikt, zal de binnentemperatuur niet onmiddellijk gelijk zijn aan de temperatuur die wordt weergegeven op de display; het duurt enkele uren voordat er een gelijkmatige temperatuur in de wijnkast wordt verkregen.

BELANGRIJK: na het toestel te hebben losgekoppeld, uitgeschakeld of na een stroomonderbreking is het belangrijk om 5 minuten te wachten alvorens het toestel opnieuw in te schakelen. Anders zal de wijnkast niet inschakelen.

ONDERHOUD

ONTDOOING

Dit toestel vormt geen ijs (No-Frost). Er wordt dus geen rijp of ijs gevormd en er is geen handeling nodig om dit te verwijderen.

REINIGING

Schakel het toestel uit alvorens over te gaan tot de reiniging.

Gebruik nooit schuurmiddelen of schuursponzen om de binnenkant of buitenkant van uw toestel te reinigen.

• Verwijder alle accessoires (rekjes, ...). Was ze met lauw water met een zacht en geurloos detergent (bijvoorbeeld afwasmiddel), spoel ze af met bleekwater en droog ze zorgvuldig af.
• Was de binnenwanden op dezelfde manier; besteed bijzondere aandacht aan de steunen van de rekjes.
• Was de dichting van de deur en reinig ook onder de dichting.
• Sluit het toestel opnieuw aan.

Ontstof regelmatig de condensor aan de achterkant van het toestel; ophopingen van stof zouden kunnen leiden tot een verlaagd rendement van het toestel.

In het geval van langdurige afwezigheid maakt u het toestel leeg en reinigt u het; laat de deur open zolang het toestel niet wordt gebruikt.

DE LAMP VERVANGEN

Dit toestel bevat licht-emitterende dioden (led). Dit type diode kan niet door de gebruiker worden vervangen. De levensduur van deze leds is voldoende zodat ze niet moeten worden vervangen. Indien de leds defect zouden raken, ondanks alle zorgvuldigheid tijdens de fabricage van de koelkast, neemt u contact op met uw dienst na verkoop voor een tussenkomst.

PROBLEMEN EN OPLOSSINGEN

U kunt veel eenvoudige problemen met uw wijnkast oplossen zodat u niet naar uw dienst na verkoop hoeft te bellen. Probeer het met de onderstaande suggesties.

PROBLEEM	MOGELIJKE OORZAAK
Werkt niet	Controleer de stroomtoevoer van uw installatieControleer uw stroomonderbrekerEen zekering is ontploft
Niet koud genoeg	Controleer de gevraagde temperaturenDe omgevingstemperatuur vereist een aanpassing van de temperaturenDe deur wordt te vaak geopendDe deur is niet goed geslotenDe deur sluit niet correct afEr is onvoldoende ruimte rond het toestel
Geen licht binneninGeen weergave op het LCD-scherm	Neem contact op met uw dienst na verkoop
Er wordt veel lawaai geproduceerd	Controleer de nivellering van het toestelControleer of een stukje papier of een deel van de verpakking vastzit in het toestel
De deur sluit niet goed	Controleer de nivellering van het toestelDe dichting is in slechte staatDe voetjes zijn “verschoven”
De lamp (led) brandt niet	Het bedieningspaneel is defectProbleem met de printplatenProbleem met de stekkerNeem contact op met uw dienst na verkoop
Fout ledweergave	Slechte weergavekwaliteitDe temperatuurwaarde verschijnt nietNeem contact op met uw dienst na verkoop
De ventilatoren werken niet	Het bedieningspaneel moet worden vervangen door uw dienst na verkoop

VERANDERING VAN DE OPENINGSRICHTING VAN DE DEUR

U kunt de openingsrichting van de deur van uw toestel wijzigen door de scharnieren te verplaatsen. Zorg er tijdens het opnieuw monteren voor dat de deur correct is uitgelijnd met de behuizing en dat de dichting correct sluit.

Wij herinneren u eraan dat de verandering van de openingsrichting van de deur moet gebeuren wanneer het toestel is losgekoppeld.

LET OP: Wees uiterst voorzichtig met scharnierende scharnieren. Het scharnier is zelfsluitend en er zijn veel blokkeerpunten tijdens het demonteren en opnieuw monteren van het scharnier.

LM78, LMN78, LB160 en LBN160

1. Verwijder het onderste scharnier 1 door de vier borgschroeven 2 los te draaien. Zorg ervoor dat u de glazen deur goed vasthoudt na het verwijderen van de schroeven. (Fig. 1)
2. Trek voorzichtig naar beneden om de glazen deur van het scharnier rechtsboven te verwijderen en plaats het op een opgevuld oppervlak om het risico van schade te voorkomen. Verwijder vervolgens het scharnier 4 (fig. 3)
3. Schroef de stang 3 los van het onderste scharnier en installeer deze aan de andere kant. (Figuur 2)
4. Verwijder de afdekkingen aan de linkerkant van de kelder en gebruik deze om de schroefgaten aan de rechterkant af te dekken.
5. Schroef het bovenste scharnier 6, inbegrepen in de accessoires, aan de linkerkant van de kelder. (Fig. 3)
6. Draai de deur 180° en plaats de deur terug in de gewenste positie. Schroef vervolgens het onderste scharnier helemaal naar links en draai vast nadat u ervoor hebt gezorgd dat de deur recht staat.
7. Breng de hendels en pluggen over naar de tegenovergestelde posities.

1. Verwijder de deur door de acht blokkeerschroeven 3 en 4 los te schroeven. Zorg ervoor dat u de glazen deur stevig vasthoudt nadat u de schroeven hebt weggenomen en plaats ze op een zacht oppervlak om elk risico op schade te vermijden.
2. Schroef deurscharnier 2 los en verplaats het naar de andere zijde.
3. Draai de glazen deur 180° en plaats ze aan de andere kant terug. Vervolgens kunt u vastschroeven en -klemmen nadat u er zeker van bent dat de deur recht staat.

LB720V en LBN720V

1. Verwijder de glazen deur door de acht borgschroeven (5) en (6) los te draaien. Zorg ervoor dat u de glazen deur stevig vasthoudt na het verwijderen van de schroeven en plaats deze op een zacht oppervlak om mogelijke schade te voorkomen.
2. Draai de schroeven (1) en (3) los en verplaats de deurbeugel (2) en de decoratieve afdekking (4) naar de andere kant.
3. Draai de glazen deur 180 ° en plaats de glazen deur aan de andere kant terug. Schroef het vervolgens vast en draai het vast zodra de deur waterpas staat.

1. Verwijder de kap (3) en verwijder vervolgens de glazen deur door de vier schroeven (1) en (2) los te draaien. Zorg ervoor dat u de glazen deur vasthoudt nadat u de schroeven hebt verwijderd en plaats deze op een opgevuld oppervlak om schade te voorkomen.
2. Verwijder de doppen aan de linkerkant van de kelder en gebruik deze om de schroefgaten aan de rechterkant af te dekken.
3. Draai de glazen deur 180 ° en plaats de glazen deur aan de andere kant terug. Draai en draai vervolgens aan nadat de deur recht is.

GIDS VOOR INSTALLATIE VAN GLAZEN DEURPANELEN

LBN458POP

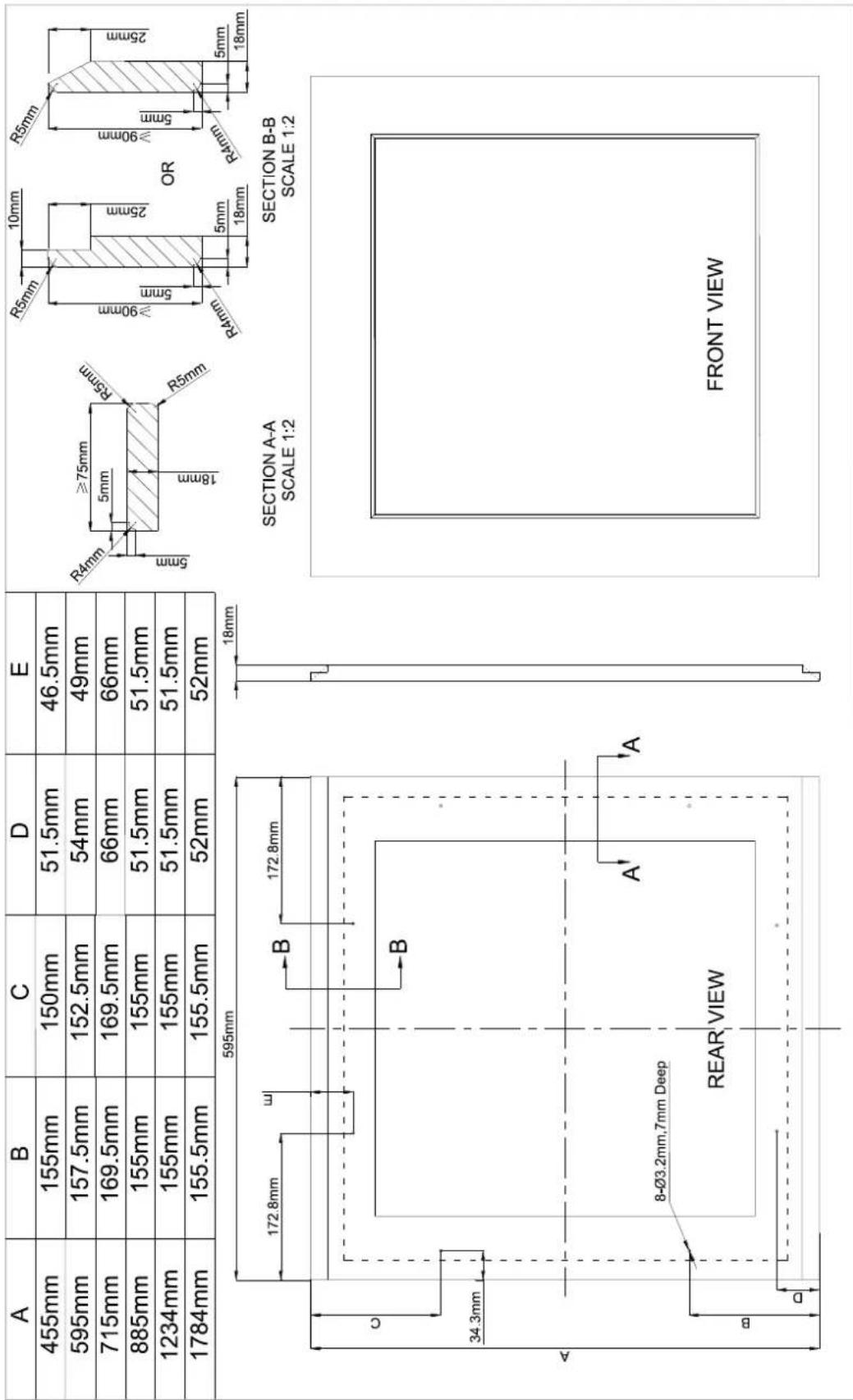

1. Voorbereiding van het deurpaneel

Afhankelijk van het wijnkeldermodel, maakt u het afdekpaneel klaar volgens de hieronder aangegeven afmetingen. Bevestig vervolgens de handgreep aan het afdekpaneel met de schroeven met platte kop en draai de schroeven zo nodig gelijk met het paneel.

W ≥82mm ≥52mm 18mm H Vooraanzicht 8-Ø2.5mm,7mmDiep Achteraanzicht

OPMERKING:

1. H = Deurhoogte + 2mm, W = Deurbreedte + 4mm.
2. Het gewicht van het afdekpaneel mag niet meer dan 10 kg bedragen.
3. Het is belangrijk ervoor te zorgen dat alle geboorde gaten de juiste diepte hebben om te voorkomen dat het hout bij het installeren van het beslag splijt.

4. Boor de gaten voor de installatie van de handgrepen in het afdekpaneel overeenkomstig de handgreep die u van plan bent te gebruiken.

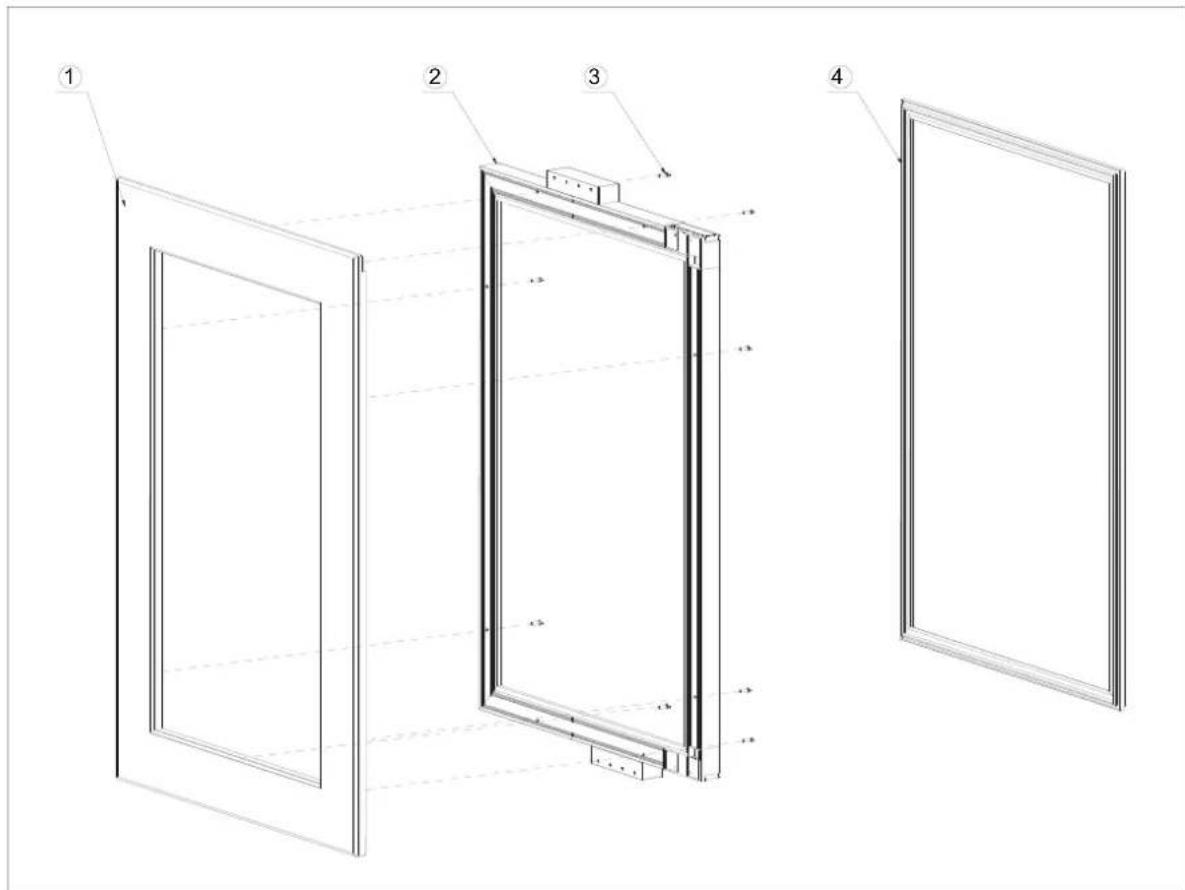

5. Installatie van het deurpaneel

- Verwijder de deurpakking (4) volledig van de glazen deur (2). Begin bij een hoek en trek naar buiten. Dit kan wat kracht kosten. Leg de afdichting op een vlakke ondergrond voor latere installatie.

- Bevestig het houten afdekpaneel (1) op de glazen deur (2) met behulp van de acht Philips ST4x30 houtschroeven type AB (3).

1. Voorbereiding van het deurpaneel

Afhankelijk van het wijnkeldermodel, maakt u het afdekpaneel klaar volgens de hieronder aangegeven afmetingen. Bevestig vervolgens de handgreep aan het afdekpaneel met de schroeven met platte kop en draai de schroeven zo nodig gelijk met het paneel.

1. Het gewicht van het afdekpaneel mag niet meer dan 10 kg bedragen.

2. Het is belangrijk ervoor te zorgen dat alle geboorde gaten de juiste diepte hebben om te voorkomen dat het hout bij het installeren van het beslag splijt.

3. Boor de gaten voor de installatie van de handgrepen in het afdekpaneel overeenkomstig de handgreep die u van plan bent te gebruiken.

4. Installatie van het deurpaneel

- Verwijder de deurpakking (4) volledig van de glazen deur (2). Begin bij een hoek en trek naar buiten. Dit kan wat kracht kosten. Leg de afdichting op een vlakke ondergrond voor latere installatie.

- Bevestig het houten afdekpaneel (1) op de glazen deur (2) met behulp van de acht Philips ST4x30 houtschroeven type AB (3).

Reparaties en reserveonderdelen beschikbaar

Voor dit apparaat geldt de fabrieksgarantie voor een periode van 5 jaar.

In geval van een storing tijdens deze periode, moet u voor ondersteuning contact opnemen met de klantenservice van uw dealer.

Buiten de garantieperiode kan alle informatie over professionele reparatiediensten of het bestellen van originele reserveonderdelen worden verkregen door contact op te nemen met uw dealer.

In overeenstemming met de Ecodesign-verordening zijn reserveonderdelen beschikbaar voor minimaal 7 jaar vanaf de aankoopdatum van uw apparaat.
