Produkttyp	Weinkühlschrank für Service und Lagerung
Marke	Le Chai
Modell	LBB240POV
Maximale Kapazität	25 Flaschen (Typ Bordeaux 0,75 L)
Abmessungen (B x T x H)	592 x 559 x 595 mm
Gewicht	42 kg
Stromversorgung	220-240 V ~ 50 Hz
Klimaklasse	ST (Umgebungstemperatur 16 °C bis 38 °C)
Einbauart	Einbau (siehe Einbauskizze)
Abtauen	Automatisch (No Frost)
Innenbeleuchtung	LED TriColor (weiß, orange, blau) mit monochromen und dynamischen Modi
Temperaturbereich	Oberer Bereich: 5°C bis 10°C; Unterer Bereich: 15°C bis 20°C (Einstellung pro Grad)
Temperaturanzeige	Digitales Display mit Auswahl °C/°F und Helligkeitseinstellung
Push-to-Open-Funktion	Ja (bei einigen Modellen) – Öffnung durch leichten Druck
Türöffnungsrichtung	Wechselbar (links/rechts) – manuell mit Anleitung
Türtyp	Tür aus UV-behandeltem Glas
Lüftungsmodi	Leise (F0) und DynaClima (F1 halbe Zeit, F2 Vollzeit)
Antivibrationssystem	Kompressor auf Silentblöcken und Polyurethan-Isolierung
Befeuchtungssystem	Wasserbehälter optional je nach Modell (Feuchtigkeitserhalt)
Alarme	Temperaturalarm (Bereichsüberschreitung), Tür-offen-Alarm (>60 s)
Temperaturspeicher	Ja – Speicherung der Einstellungen nach Stromausfall
Reinigung und Pflege	Mit einem weichen Tuch und mildem Reiniger reinigen; Kondensator entstauben
Ersatzteile und Reparierbarkeit	Ersatzteile für 7 Jahre verfügbar; Herstellergarantie 5 Jahre
Konformität	EU-Richtlinien 2014/35/EU und 2014/30/EU

Häufig gestellte Fragen - LBB240POV LE CHAI

Wie stelle ich die Temperatur des Weinkühlschranks Le Chai LBB240POV ein?

Verwenden Sie die Tasten ▲ und ▼ auf dem Bedienfeld. Jeder Druck ändert die Temperatur um ein Grad. Der obere Bereich ist von 5°C bis 10°C einstellbar, der untere Bereich von 15°C bis 20°C. Nach der Auswahl blinkt die Anzeige 5 Sekunden lang und bestätigt dann.

Kann ich die Türöffnungsrichtung ändern?

Ja, die Tür ist wechselbar. Trennen Sie das Gerät vom Stromnetz, entfernen Sie die Scharniere, versetzen Sie den Stift des unteren Scharniers, installieren Sie das obere Scharnier auf der anderen Seite, drehen Sie die Tür um 180° und befestigen Sie sie. Beachten Sie die Anleitung für die detaillierten Schritte.

Wie aktiviere ich die Push-to-Open-Funktion?

Die Funktion ist standardmäßig aktiv. Zum Öffnen drücken Sie leicht auf die Tür oben links (rechtes Scharnier) oder oben rechts (linkes Scharnier) und lassen Sie los. Die Tür öffnet sich um 2 bis 5 cm. Wenn die Empfindlichkeit falsch eingestellt ist, justieren Sie die Schraube oben in der Mitte der Tür.

Was tun, wenn der akustische Alarm ertönt?

Der Alarm kann eine Temperaturabweichung, eine offene Tür oder einen Fehler anzeigen. Überprüfen Sie den Türverschluss, die Umgebungstemperatur und die Beladung. Drücken Sie die Ein-/Aus-Taste, um den akustischen Alarm zu unterbrechen. Die Anzeige blinkt, bis die Solltemperatur wiederhergestellt ist.

Wie reinige ich das Innere des Weinkühlschranks?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie die Ablagen und waschen Sie sie mit warmem Wasser und einem milden, geruchlosen Reinigungsmittel. Reinigen Sie die Innenwände mit einem weichen Schwamm und Seifenwasser. Spülen und trocknen Sie gründlich. Verwenden Sie niemals Scheuermittel oder Kratzer.

Wie viele Flaschen kann ich im Modell LBB240POV lagern?

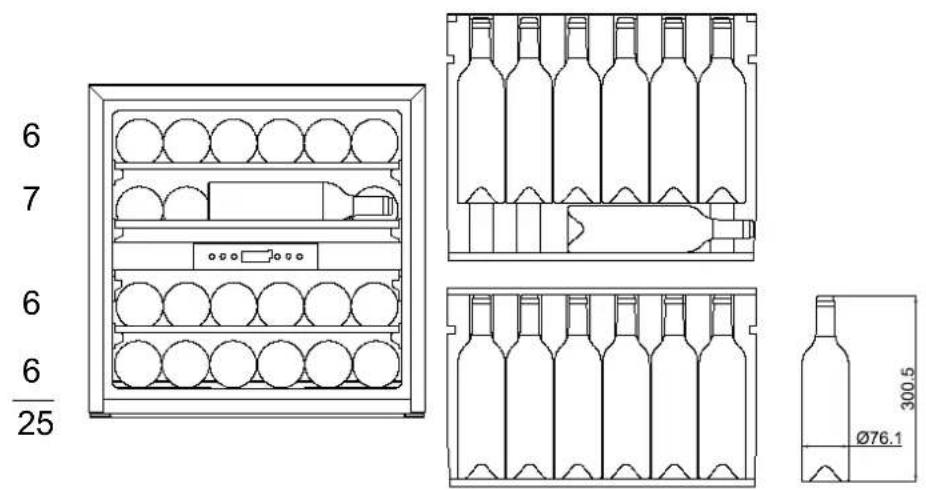

Die maximale Kapazität beträgt 25 Flaschen vom Typ Bordeaux mit 0,75 Litern. In der Praxis kann die Anzahl je nach Flaschenform und Anordnung variieren. Überladen Sie nicht, um eine gute Luftzirkulation zu gewährleisten.

Kann die LED-Beleuchtung ausgetauscht werden?

Nein, die LEDs sind nicht vom Benutzer austauschbar. Bei einem Ausfall kontaktieren Sie den Kundendienst. Die Lebensdauer der LEDs ist für die gesamte Lebensdauer des Geräts ausgelegt.

Warum stimmt die angezeigte Temperatur nicht mit der tatsächlichen Temperatur überein?

Bei der ersten Inbetriebnahme oder nach einer großen Beladung kann es einige Stunden dauern, bis sich die Temperatur stabilisiert. Stellen Sie sicher, dass die Tür richtig geschlossen ist, die Belüftung nicht blockiert ist und die Umgebungstemperatur im Bereich von 16°C bis 38°C liegt.

Wie ändere ich den Lüftungsmodus?

Halten Sie die UP-Taste 5 Sekunden gedrückt, drücken Sie dann dreimal POWER. Verwenden Sie UP/DOWN zur Auswahl: F0 (leise), F1 (DynaClima halbe Zeit) oder F2 (DynaClima Vollzeit). Bestätigen Sie mit POWER, halten Sie dann UP 5 Sekunden gedrückt, um zu verlassen.

Was tun, wenn das Push-to-Open-System nicht funktioniert?

Überprüfen Sie, ob die Druckstange nicht blockiert ist. Trennen Sie das Gerät für 10 Sekunden vom Stromnetz und schließen Sie es wieder an, um es zurückzusetzen. Stellen Sie sicher, dass die Einstellschraube für die Empfindlichkeit richtig eingestellt ist (gegen den Uhrzeigersinn drehen, um die Empfindlichkeit zu erhöhen). Die Tür nicht gewaltsam öffnen.

BEDIENUNGSANLEITUNG LBB240POV LE CHAI

PROBLEMES ET SOLUTIONS

ERRICHTET WEINKELLER

LM78 / LMN78 - 7 Flaschen max

LB160 / LBN160 - 16 Flaschen max

LB340 / LBN340 - 34 Flaschen max

LB720V / LBN720V - 72 Flaschen max

LBN458PO / LBN458POP - 45 Flaschen max

LMB180POV / LMN180POV / LBN180POVP - 18 Flaschen max

LBB240POV / LBN240POV / LBN240POVP - 25 Flaschen max

LBB460POV / LBN460POV / LBN460POVP - 49 Flaschen max

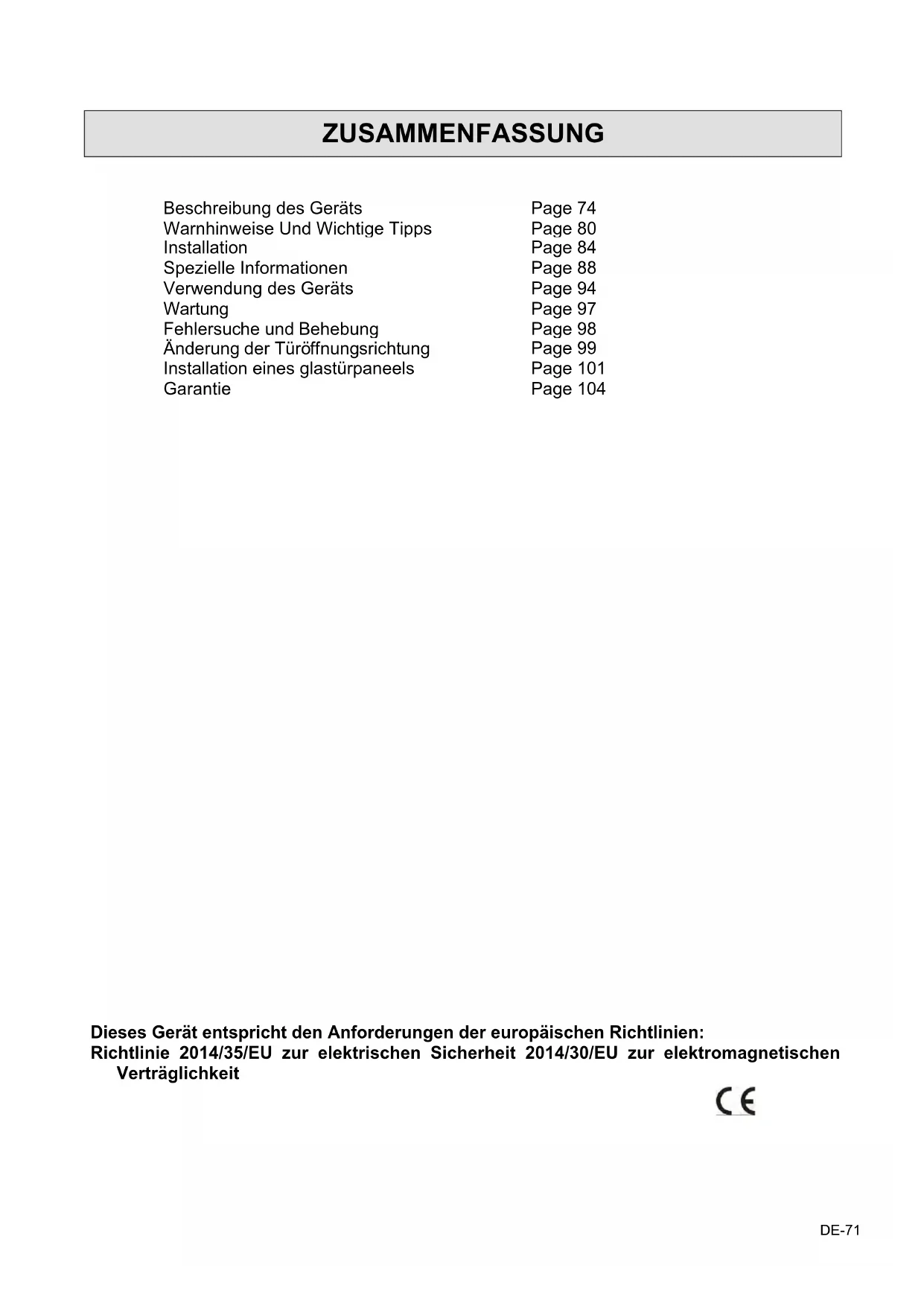

ZUSAMMENFASSUNG

Beschreibung des Geräts	Page 74
Warnhinweise Und Wichtige Tipps	Page 80
Installation	Page 84
Spezielle Informationen	Page 88
Verwendung des Geräts	Page 94
Wartung	Page 97
Fehlersuche und Behebung	Page 98

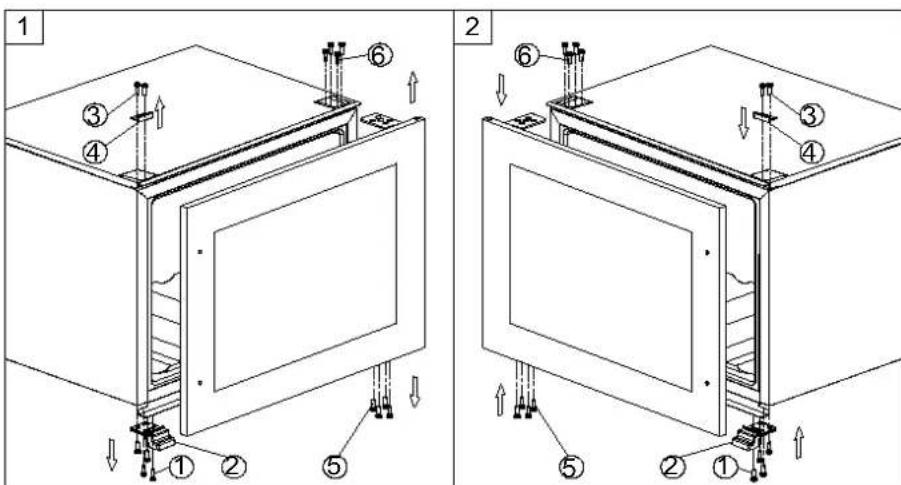

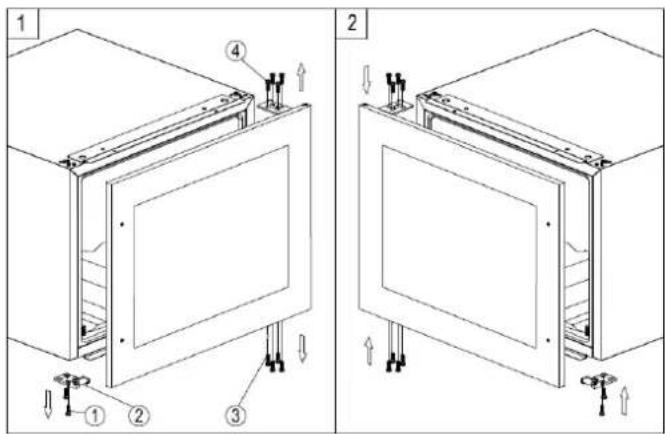

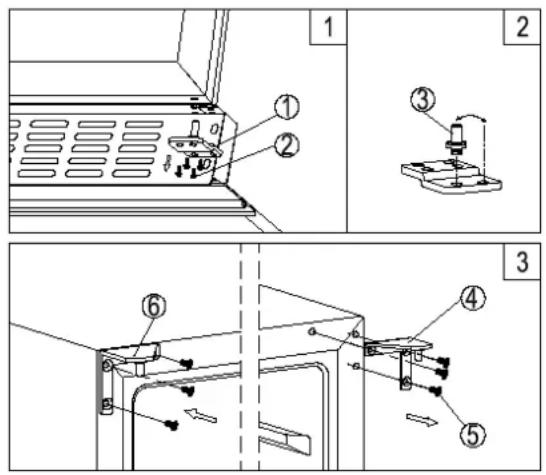

Änderung der Türöffnungsrichtung	Page 99

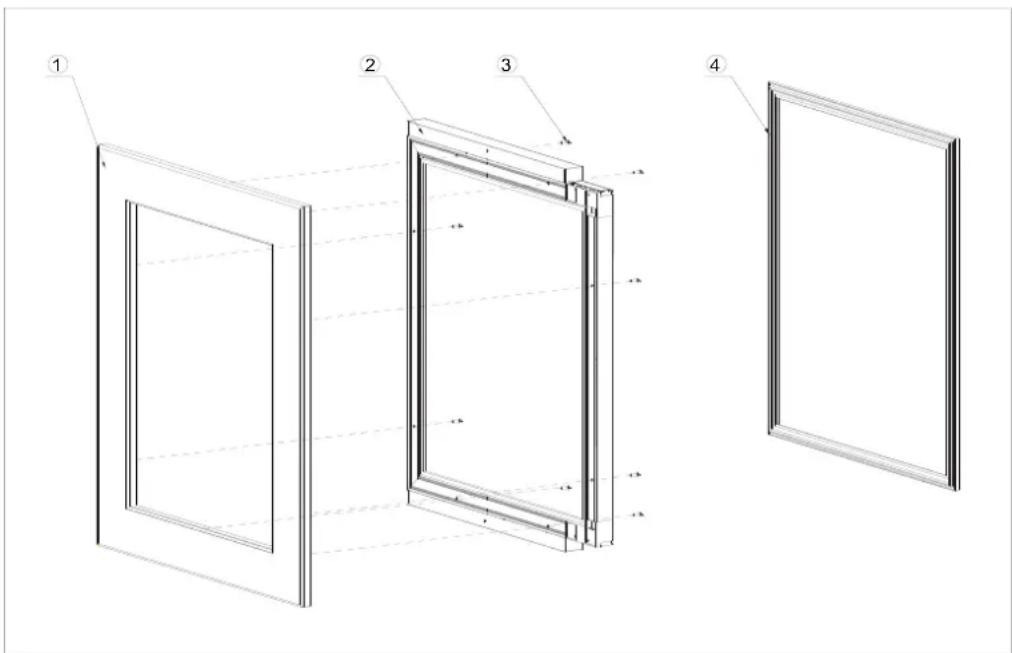

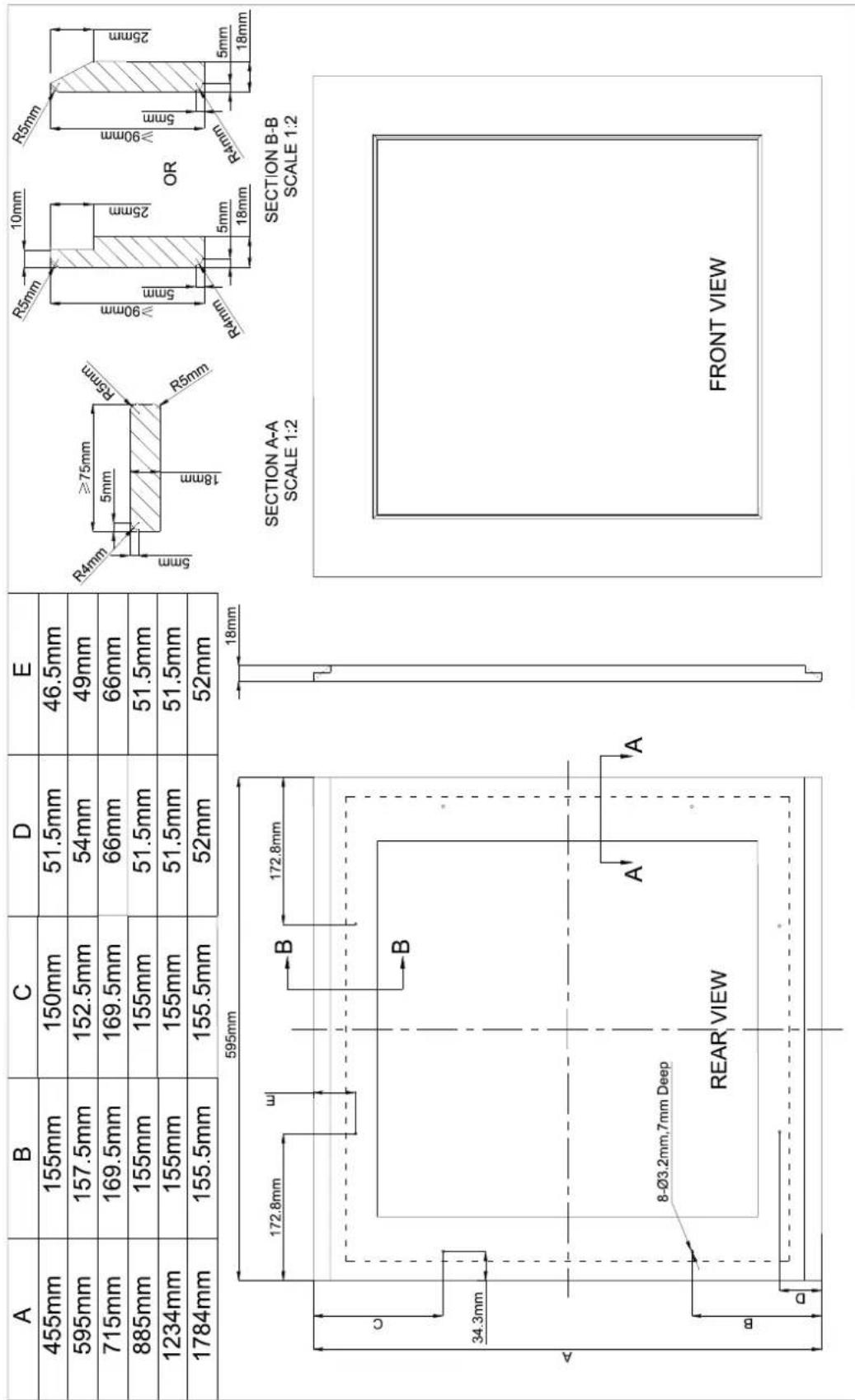

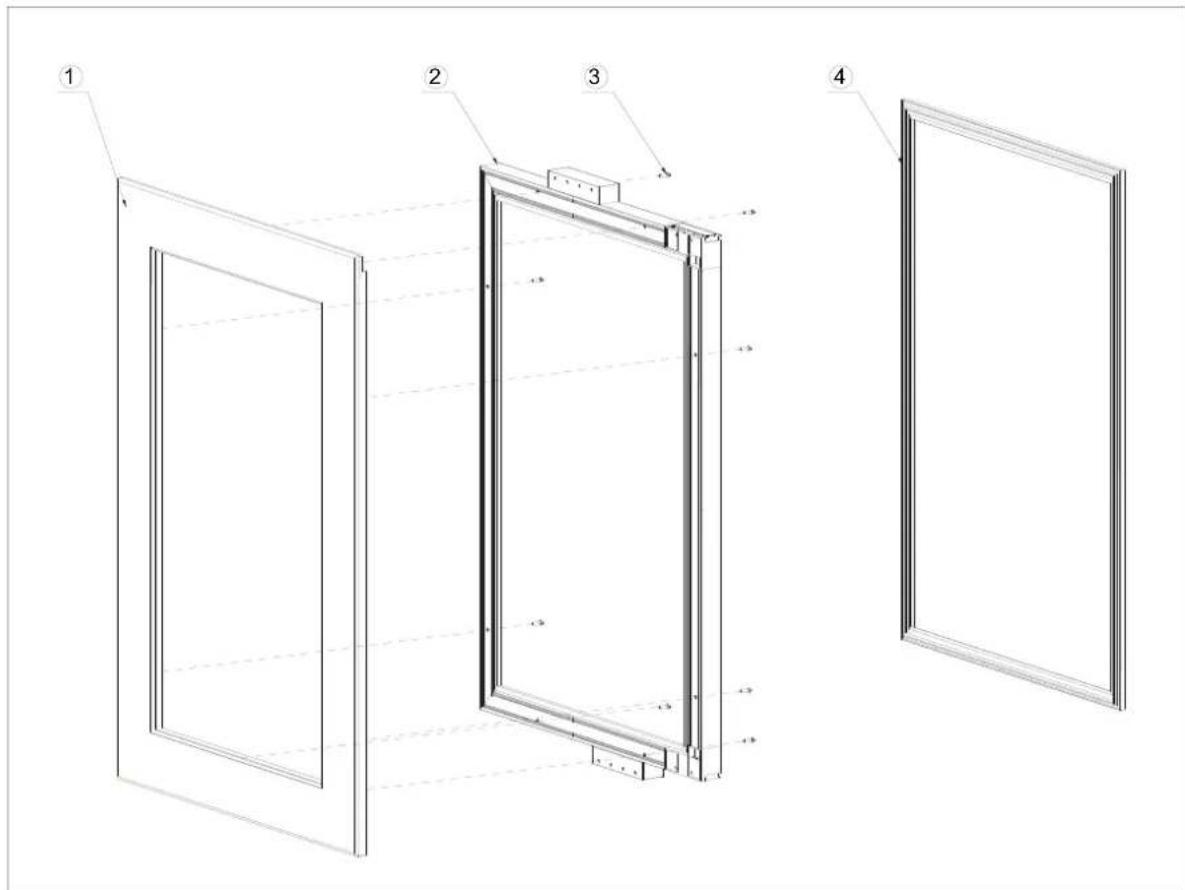

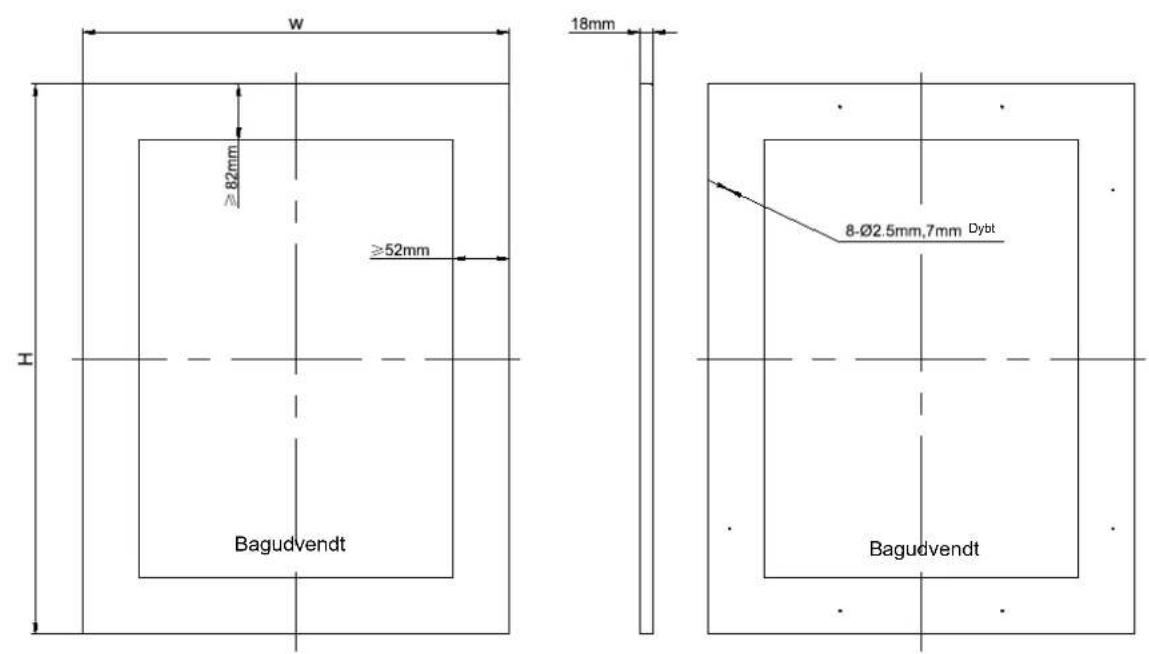

Installation eines glastürpaneels	Page 101
Garantie	Page 104

Dieses Gerät entspricht den Anforderungen der europäischen Richtlinien: Richtlinie 2014/35/EU zur elektrischen Sicherheit 2014/30/EU zur elektromagnetischen Verträglichkeit

CE

TECHNISCHE UND ENERGIE SPEZIFIKATIONEN

Marke : Le Chai	ModellLM78 / LMN78(7 Flaschen Max)	ModellLB160 / LBN160(16 Flaschen Max)	LB340 / LBN340(34 Flaschen Max)	Modell ModellLB720V / LBN720V(72 Flaschen max)
Stromversorgung 220-240V~ 50Hz
Maße (B*T*H) (mm)	148 x 570 x 880	295 x 615 x 820	590 x 608 x 595	590 x 595 x 1234
Gewicht	20 kg	27 kg	36 kg	68 kg
Klimaklasse	No-Frost
Klimaklasse ST	Dieses Gerät ist für den Gebrauch bei einer Umgebungstemperatur von 16 °C bis 38°C vorgesehen
Art der Aufstellung	ERRICHTET

Marke : Le Chai	ModellLBN458PO / LBN458POP(45 Flaschen Max)	ModellLMN180POV / LMB180POV / LBN180POVP(18 Flaschen max)	ModellLBB240POV / LBN240POV / LBN240POVP(25 Flaschen max)	ModellLBB460POV / LBN460POV / LBN460POVP(49 Flaschen max)
Stromversorgung 220-240V~ 50Hz
Maße (B*T*H) (mm)	595 x 556 x 880	592 x 559 x 455	592 x 559 x 595	592 x 559 x 885
Gewicht	52 kg	33 kg	42 kg	54 kg
Abtauen No-Frost
Klimaklasse	STDieses Gerät ist für den Gebrauch bei einer Umgebungstemperatur von 16 °C bis 38°C vorgesehen
Art der Aufstellung ERRICHTET

Dieses Gerät ist nur für die Weinlagerung

Das Produktinformationsblatt gemäß der Verordnung 2019/2016 / EU ist verfügbar

BESCHREIBUNG DES GERÄTS

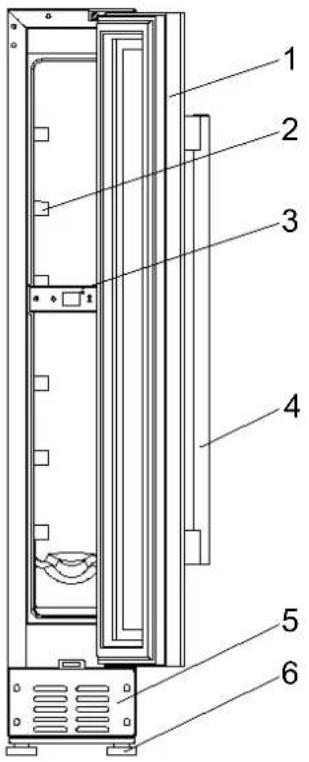

LM78 / LMN78

1 – Glastür Schalttafel
2 – Abstellflächen
3 – Schalttafel
4 – Türgriff
5 – Belüftung
6 – Einstellbare Füße

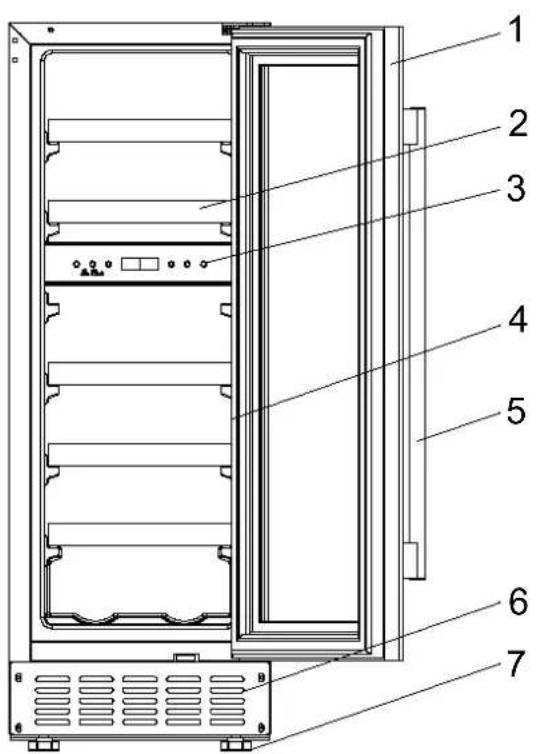

LB160 / LBN160

1 – Glastür Schalttafel
2 - Abstellflächen
3 – Schalttafel
4 - Licht
5 – Türgriff
6 – Belüftung
7 – Einstellbare Füße

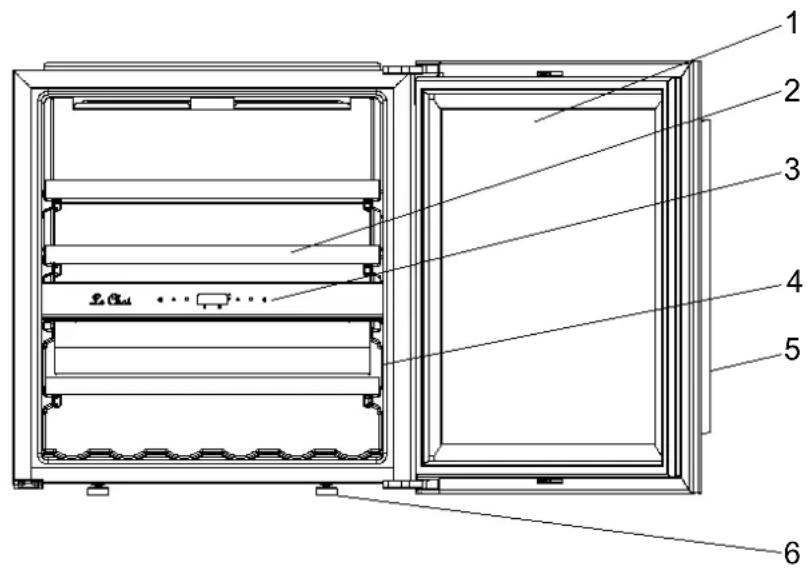

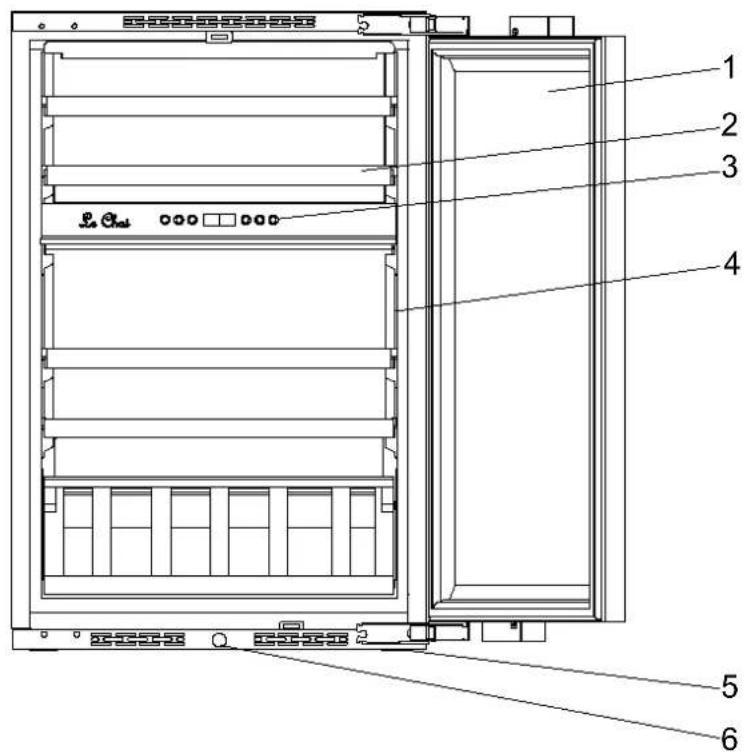

BESCHREIBUNG DES GERÄTS

LB340 / LBN340

1 – Glastür Schalttafel
2 – Abstellflächen
3 – Schalttafel
4 – Licht
5 – Türgriff
6 – Einstellbare Füße

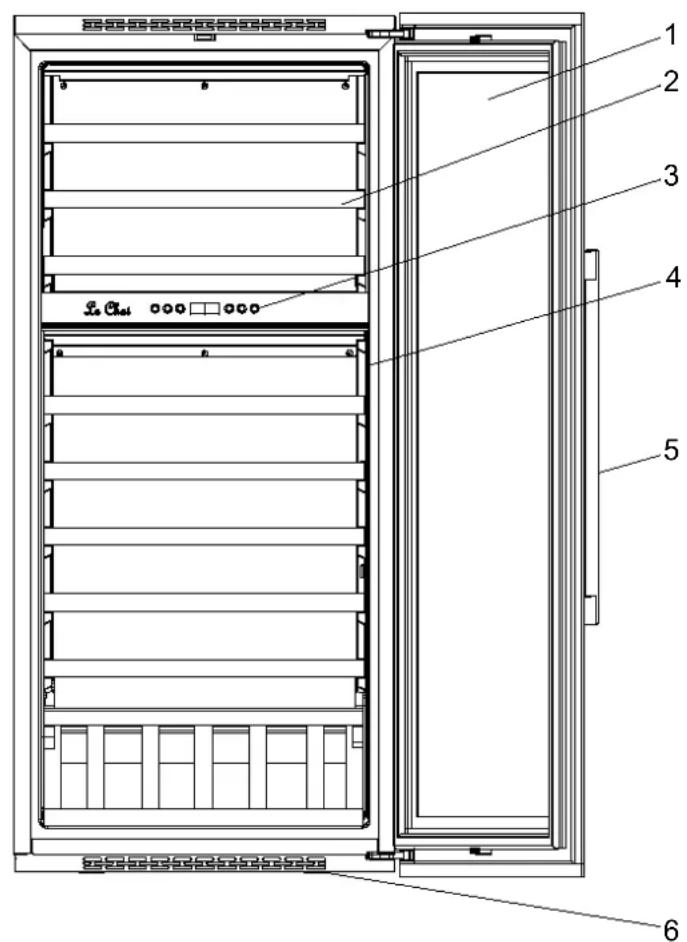

LB720V / LBN720V

1 2 3 4 5 6

1 – Glastür Schalttafel
2 – Abstellflächen
3 – Schalttafel
4 – Licht
5 – Türgriff
6 – Belüftung

BESCHREIBUNG DES GERÄTS

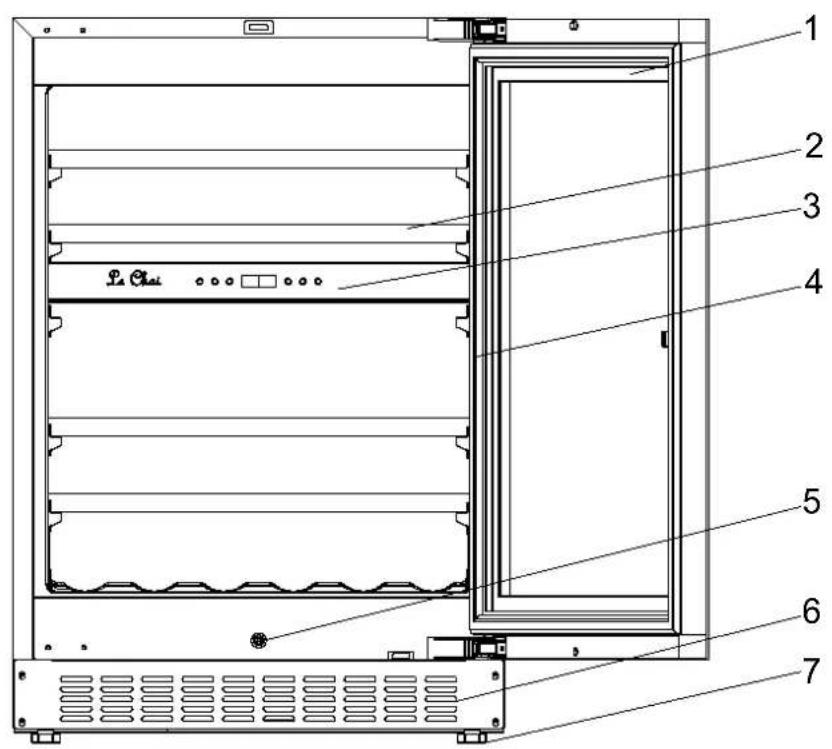

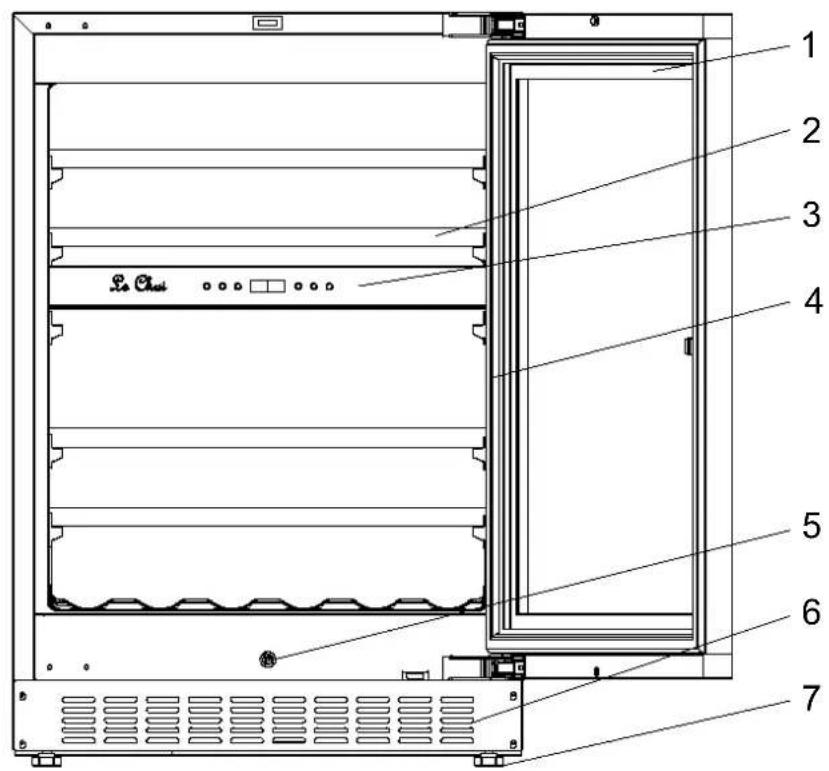

LBN458PO

1 2 3 4 5 6 7

1 – Glastür Schalttafel
2 – Abstellflächen
3 – Schalttafel
4 - Licht
5 – Schubstange
6 – Belüftung
7 – Einstellbare Füße

LBN458POP

1 2 3 4 5 6 7

1 – Glastür Schalttafel
2 – Abstellflächen
3 – Schalttafel
4 - Licht
5 – Schubstange
6 – Belüftung
7 – Einstellbare Füße

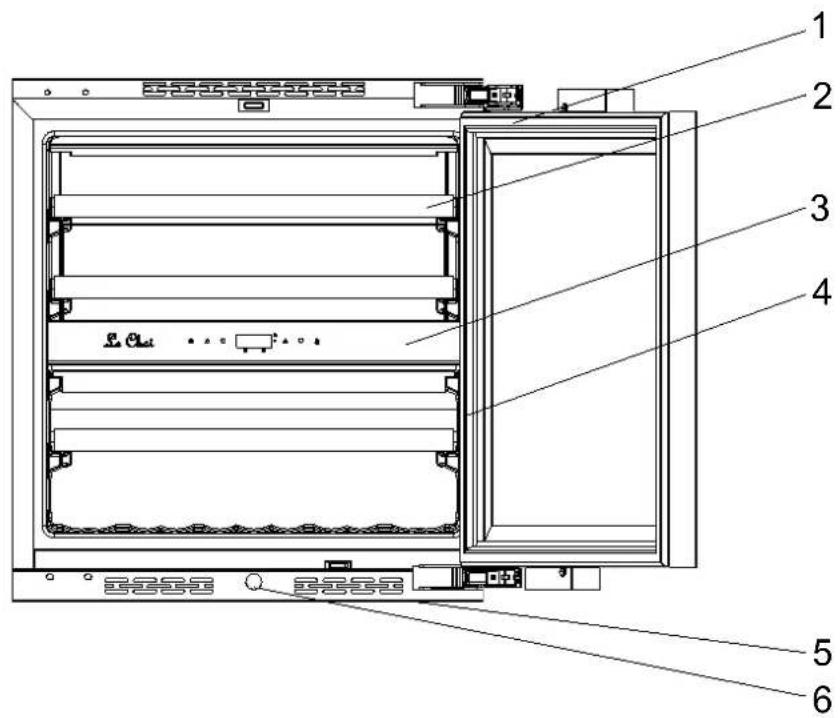

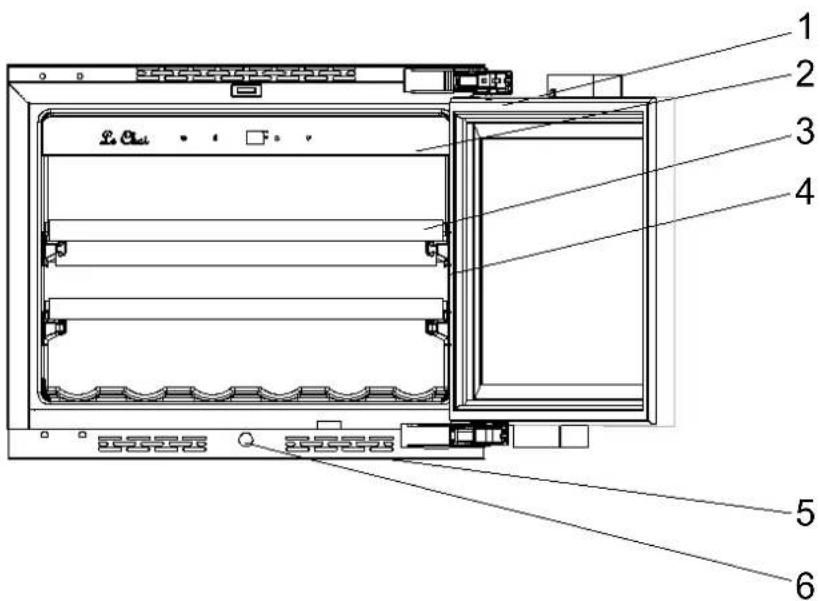

BESCHREIBUNG DES GERÄTS

1 – Glastür Schalttafel

2 – Schalttafel

3 – Abstellflächen

4 - Licht

5 – Belüftung

6 – Schubstange

LMN180POVP

1 – Glastür Schalttafel

2 - Schalttafel

3 – Abstellflächen

4 - Licht

5 – Belüftung

6 – Schubstange

BESCHREIBUNG DES GERÄTS

1 – Glastür Schalttafel
2 – Abstellflächen
3 – Schalttafel
4 - Licht
5 – Belüftung
6 - Schubstange

LBN240POVP

1 – Glastür Schalttafel
2 – Abstellflächen
3 – Schalttafel
4 - Licht
5 – Belüftung
6 – Schubstange

BESCHREIBUNG DES GERÄTS

1 – Glastür Schalttafel
2 – Abstellflächen
3 – Schalttafel
4 - Licht
5 – Belüftung
6 – Schubstange

LBN460POVP

1 – Glastür Schalttafel
2 – Abstellflächen
3 – Schalttafel
4 - Licht
5 – Belüftung
6 – Schubstange

WARNHINWEISE UND WICHTIGE TIPPS

Es ist sehr wichtig, dass diese Anweisung beim Gerät bleibt, damit Sie bei Bedarf darin nachlesen können. Wenn dieses Gerät an eine andere Person weitergegeben wird, stellen Sie sicher, dass diese Anleitung beim Gerät bleibt, so dass der neue Benutzer diese stets zur Hand hat. Diese Warnhinweise dienen der Sicherheit aller, die dieses Gerät verwenden. Bitte lesen Sie sie vor der Installation und Benutzung des Weinklimaschranks aufmerksam durch.

Alle Informationen zur Installation, Handhabung, Wartung und Entsorgung des Gerätes finden Sie in den folgenden Abschnitten dieser Anweisung.

Wenn das Gerät über ein Beleuchtungssystem verfügt und die Lampe vom Benutzer ausgewechselt werden kann, lesen Sie die Informationen zu den Austauschmethoden im folgenden Abschnitt dieses Handbuchs.

Dieses Gerät ist für den Einsatz in Privathaushalten gedacht, aber nicht für ähnliche Anwendungen wie:

• Küchenecken für das Personal von Geschäften, Büros und anderen beruflichen Umgebungen
• Bauernhöfe und Verwendung durch die Kunden von Hotels, Motels und anderen Herbergebetrieben
• hotelzimmerartige Umgebungen
• Restaurants und ähnliche Anwendungen, einschließlich Einzelhandel

Dieses Gerät ist für die Lagerung bestimmter Lebensmittel oder Getränke bei einer Lagertemperatur vorgesehen, die höher ist als die eines Aufbewahrungsfachs für frische Lebensmittel. In keinem Fall ist beabsichtigt, Lebensmittel frisch zu halten. Verwenden Sie es nicht für kommerzielle oder industrielle Zwecke oder für einen anderen Zweck als den, für den es entwickelt wurde.

Sicherheit

- Dieses Gerät kann von Kindern im Alter von mindestens 8 Jahren und von Menschen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung oder Wissen verwendet werden, wenn sie ordnungsgemäß beaufsichtigt werden oder entsprechende Anweisungen zur sicheren Verwendung des Geräts gegeben wurden und sie die dazugehörigen Risiken verstanden haben.

- Kinder sollten nicht mit dem Gerät spielen.

- Kinder unter 3 Jahren sollten vom Gerät ferngehalten werden, es sei denn, sie sind unter ständiger Aufsicht.

- Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgeräte be- und entladen.

•Die Reinigung und Wartung durch den Benutzer sollte nicht von Kindern ohne Aufsicht durchgeführt werden.

- Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen, abtauen, eine Beleuchtungslampe austauschen, das Gerät an einen anderen Ort bringen oder den Boden unter dem Gerät reinigen.

•VORSICHT: Beschädigen Sie nicht den Kühlkreislauf.

- VORSICHT: Verwenden Sie keine elektrischen Geräte im Lagerfach für Lebensmittel, sofern sie nicht der vom Hersteller empfohlenen Art entsprechen.

• VORSICHT: Verwenden Sie keine mechanischen Vorrichtungen oder andere Mittel, die nicht vom Hersteller empfohlen wurden, um den Abtauvorgang zu beschleunigen.

- VORSICHT: Die Belüftungsöffnungen im Gehäuse des Geräts oder in der Montagestruktur müssen stets frei bleiben.

- VORSICHT: Platzieren Sie nicht mehrere tragbare Steckdosen oder tragbare Netzteile an der Rückseite des Geräts.

- VORSICHT: Stellen Sie beim Aufstellen des Geräts sicher, dass das Netzkabel nicht eingeklemmt oder beschädigt ist.

- Schließen Sie das Gerät nicht an einer Steckdose ohne Überlastschutz (Sicherung) an.

- Verwenden Sie niemals Mehrfachsteckdosen oder Verlängerungskabel, um das Gerät anzuschließen.

- Dieses Gerät ist nicht dafür ausgelegt, mit einem externen Timer oder einem separaten Fernsteuerungssystem oder anderen Geräten, die die Stromversorgung automatisch herstellen, betrieben zu werden.

- Bewahren Sie in diesem Gerät keine explosionsgefährlichen Stoffe wie Aerosole mit brennbaren Treibmitteln auf.

- Achten Sie darauf, dass das Gerät nach der Installation nicht auf dem Netzkabel steht.

- Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, dessen Kundendienst oder Personen mit ähnlichen Qualifikationen ersetzt werden, um Gefahren zu vermeiden.

- Dieses Gerät ist schwer; seien Sie vorsichtig beim Transportieren.

- Wenn Ihr Gerät liegend transportiert wurde, warten Sie 48 Stunden, bevor es in Betrieb genommen wird.

• Die Lampe darf ausschließlich in diesem Gerät verwendet werden.

• Die Lampe ist nicht für die Beleuchtung eines Raumes im Haushalt geeignet.

- Wenn Sie die Tür für längere Zeit öffnen, kann dies zu einer erheblichen Temperaturerhöhung in den Abteilen des Geräts führen.

- Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Kontakt kommen können.

- Wenn das Kühlgerät längere Zeit leer gelassen wird, schalten Sie das Gerät aus, abtauen, reinigen, trocknen und lassen Sie die Tür offen, um Schimmelbildung im Gerät zu vermeiden.

- Dieses Gerät ist nicht zum Einfrieren von Lebensmitteln geeignet.

Service – Reparaturen

- Es ist gefährlich, die Eigenschaften des Gerätes zu modifizieren oder zu versuchen, sie zu ändern.

- Versuchen Sie bei einer Störung nicht, das Gerät selbst zu reparieren. Reparaturen, die von unqualifiziertem Personal ausgeführt werden, können Schäden verursachen. Kontaktieren Sie den Kundendienst Ihres Händlers.

Kältemittel

Warnung; Brandgefahr / brennbare Materialien Das Kühlgas im Kreislauf dieses Gerätes ist Isobutan (R 600a), ein schadstoffarmes, aber entzündliches

Gas.

• Während des Transports und der Installation des Gerätes darauf achten, keinen Teil des Kühlkreislaufs zu beschädigen.
• Verwenden Sie kein Messer oder scharfe Werkzeuge, um das Gerät abzutauen.
• Verwenden Sie keine elektrischen Geräte innerhalb des Gerätes.

Wenn das Kühlsystem beschädigt ist:

- Hantieren Sie in der Nähe des Gerätes nicht mit offenem Feuer.

- Vermeiden Sie eine Funkenbildung – schalten Sie kein elektrisches Gerät und kein Licht ein.

- Lüften Sie den Raum sofort.

Entsorgung

Dieses Gerät ist mit dem Symbol für eine getrennte Entsorgung von Elektro- und Elektronikabfällen gekennzeichnet. Das bedeutet, dass dieses Produkt einem selektiven Sammelsystem gemäß der europäischen Richtlinie 2012/19/EU zugeführt werden muss, um recycelt oder demontiert zu werden, um die Auswirkungen auf dieelt so gering wie möglich zu halten.

Für weitere Informationen kontaktieren Sie bitte Ihre lokale oder regionale Verwaltung.

Elektroprodukte, die nicht sortiert wurden, sind potentiell gefährlich für die Umwelt und die menschliche Gesundheit, da sie gefährliche Substanzen enthalten.

Dieser Weinklimaschrank enthält brennbare Treibmittel. Am Ende der Lebensdauer des Weinklimaschranks muss dieser an einer geeigneten Recyclingstelle für Kühlschränke entsorgt werden. Fragen Sie diesbezüglich im Gemeindeamt an Ihrem Wohnort nach. Unter keinen Umständen dürfen Sie diesen Weinklimaschrank an öffentlichen Orten entsorgen.

INSTALLATION

Wenn dieses Gerät mit einem Magnetverschluss statt eines anderen mit Federverschluss montiert werden soll, empfehlen wir Ihnen, letzteren unbrauchbar zu machen, bevor Sie ihn entsorgen. Dadurch wird verhindert, dass Kinder sich einschließen können und in Lebensgefahr geraten.

Standort

- Stellen Sie Ihr Gerät weit entfernt von Wärmequellen (Heizung, Herd/Backofen, Sonnenlicht) auf. Für das reibungslose Funktionieren des Geräts muss die Raumtemperatur zwischen + 16°C und + 38°C (Klasse ST) betragen. Außerhalb dieser Grenzen funktioniert das Gerät nicht mehr ordnungsgemäß.

- Sorgen Sie für eine ausreichende Luftzirkulation des Gerätes auf der Rückseite, stellen Sie es nicht gegen eine Wand, um eine Geräuschentwicklung durch Vibrationen zu verhindern. Stellen Sie sicher, dass die Luft frei um das Gerät zirkulieren kann. Eine mangelnde Belüftung führt zu einem fehlerhaften Betrieb und erhöht den Energieverbrauch.

Lassen Sie zwischen der Rückseite des Weinkellers und der Wand einen Abstand von mindestens 3 cm (gilt nicht für selbstbelüftete Modelle).

• Das Gerät muss so installiert werden, dass die Steckdose zugänglich ist. Achten Sie darauf, dass es nach der Installation nicht auf dem Netzkabel steht.
• Das Gerät mithilfe der 4 verstellbaren Füße ausrichten.

Einbau

Untenstehend finden Sie die Einbaupläne, die es zu beachten gilt, um die Geräte bestmöglich zu installieren.

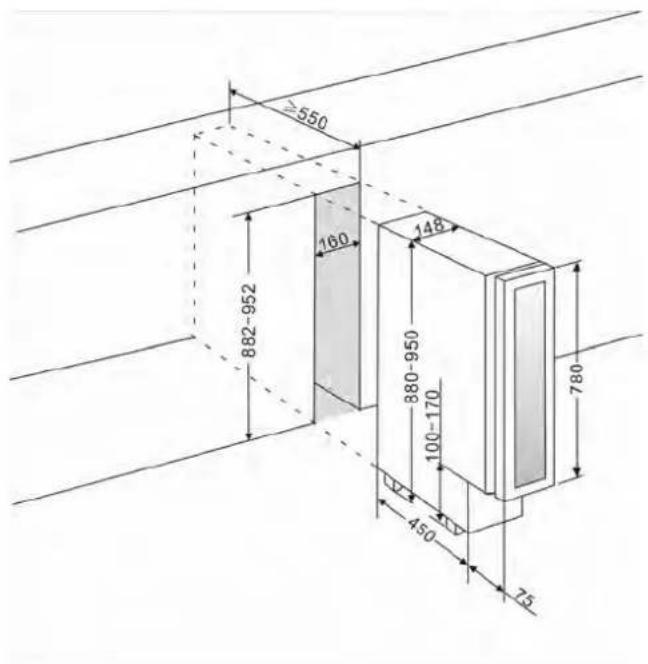

LM78 / LMN78

≥550 160 148 882-952 880-950 100-170 780 450 75

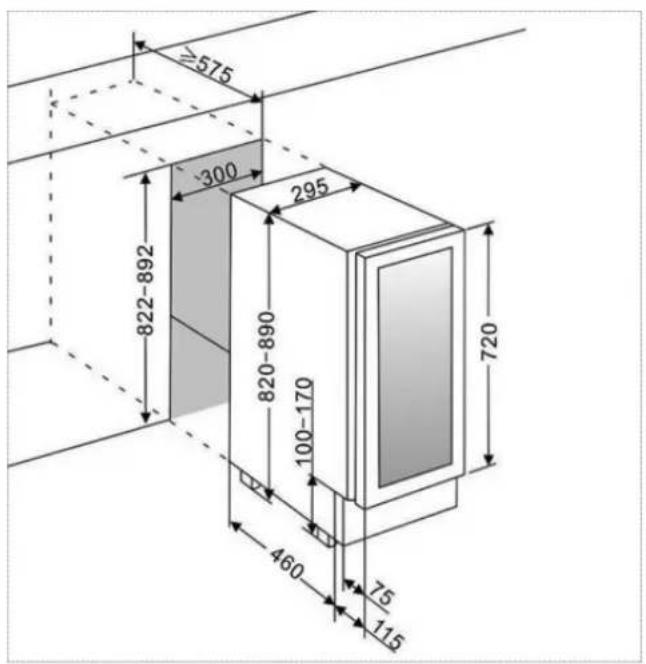

LB160 / LBN160

≥575 300 295 822-892 820-890 100-170 460 75 115 720

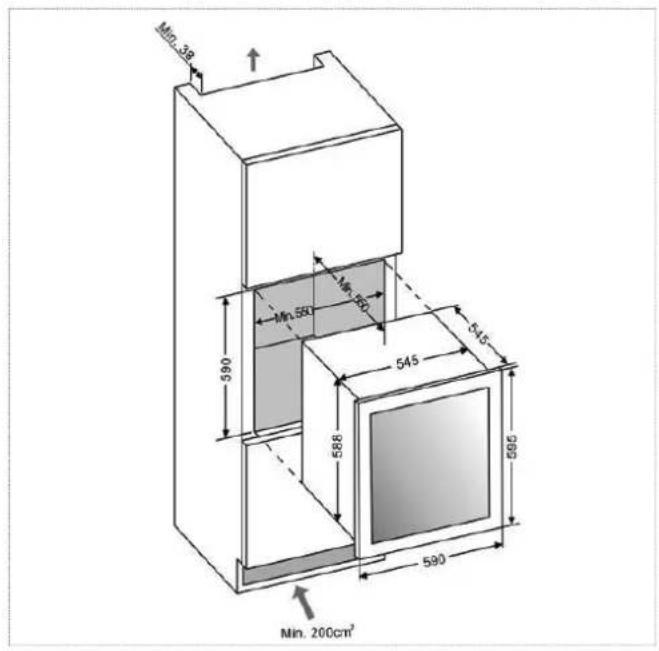

LB340 / LBN340

Mn.38 590 Mn.55 545 588 590 595 Min. 200cm³

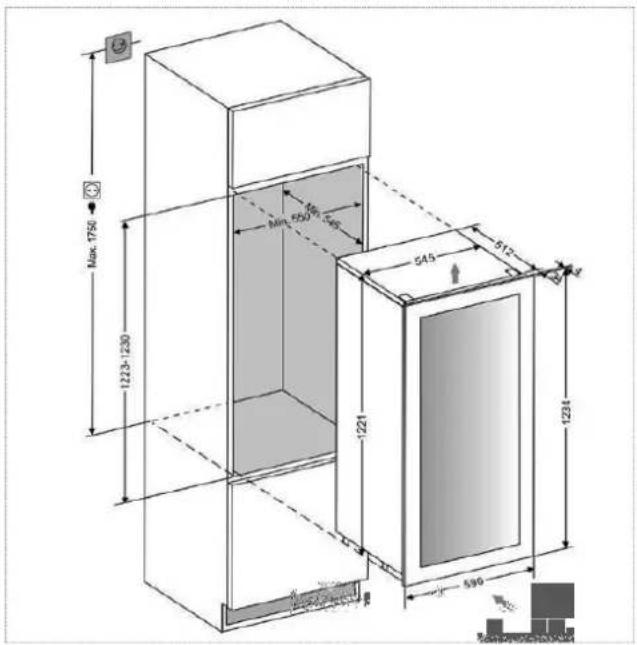

LB720V / LBN720V

Max. 1750 1223-1230 Min. 550-565 545 512 1221 1224 596

Ihr Gerät ist für einen Betrieb bei einer einphasigen Spannung von 230 Volt konzipiert. Es muss an eine Wandsteckdose mit einem Massekontakt und geschützt durch eine 10A-Sicherung gemäß der französischen Norm NF C15-100 und den Vorschriften Ihres Stromversorgers angeschlossen werden.

SPEZIELLE INFORMATIONEN

-Es wird empfohlen, Ihren Weinklimaschrank in einem temperierten Raum zu installieren.

• Beachten Sie bitte, dass die Innentemperatur höher ist, wenn die Innenbeleuchtung eingeschaltet bleibt.
• Die Temperatur im Weinklimaschrank kann je nach Art und Anzahl der darin befindlichen Flaschen schwanken.
• Um Ihren Wein bei einer stabilen Temperatur aufzubewahren, sollten Sie die Tür nicht zu lange offen lassen.
• Installieren Sie Ihren Weinklimaschrank nicht in der Nähe einer Wärmequelle und vermeiden Sie direkte Sonneneinstrahlung.
• Um Ihre Sicherheit zu gewährleisten und die Weinqualität nicht zu beeinträchtigen, stellen Sie Ihren Weinklimaschrank nicht an feuchten Orten auf.
  -Bewahren Sie keine verderblichen Lebensmittel in diesem Weinklimaschrank auf.
• Der Weinklimaschrank wurde nicht für den Gebrauch in einer Garage oder draußen im Freien entwickelt.
  -Die folgenden Temperaturen (ca.) sind für den Weingenuss zu empfehlen:

○ Große Bordeaux-Weine – Rotweine	16 – 17°C
○Große Burgunde rweine – Rotweine	15 – 16°C
○Grands Crus trockener Weißweine 14 – 16°C
○Leichtige, fr uchtige, junge Rotweine 11 – 12°C
○Roséweine aus der Provence, neue Weine 10 – 12°C
○Trockene Weißw eine und rote Landweine 10 – 12°C
○ Weiße Landweine	8 – 10°C
○C hampagner	7 – 8°C
○Likör weine 6°C

-Die Temperaturstabilität ist bei der Weinlagerung sehr wichtig.

- Licht, Vibrationen oder Temperaturveränderungen und Feuchtigkeit können den Wein verderben.

Die Klimaanlage

Nach Ansicht von Experten beträgt die ideale Temperatur für die Weinlagerung ca. 12°C, in einem Bereich von 10°C bis 14°C. Diese darf nicht mit der Serviertemperatur verwechselt werden, die je nach Besonderheiten der einzelnen Weinsorten zwischen 5°C und 18°C variiert.

Es ist vor allem wichtig, plötzliche Temperaturveränderungen zu vermeiden. Von Spezialisten für Weinliebhaber entworfen, sorgt dieses Gerät im Gegensatz zum einfachen Kühlschrank durch eine elektronische Regelung für eine konstante Durchschnittstemperatur.

Das Vibrationsschutz-System:

Der Kompressor ist mit speziellen Stoßdämpfern (Silent-Blöcken) ausgestattet und der Innenraum ist durch eine dicke Schicht aus Polyurethanschaum isoliert. Dank dieser Eigenschaften werden Vibrationen nicht auf die Weine übertragen.

Feuchtigkeitsregelung:

Dieses Gerät verfügt über einen Behälter (je nach Modell), der für die korrekte Luftfeuchtigkeit sorgt. Wenn die Luftfeuchtigkeit zu niedrig ist, füllen Sie den Behälter zu 34 seines Füllvermögens. Überprüfen Sie den Wasserstand von Zeit zu Zeit und fügen Sie Wasser hinzu, wenn nötig. Stellen Sie sicher, dass der Tank stets Wasser enthält.

Der Behälter muss auf dem Regal unter dem Lüfter an der Unterseite angebracht werden, um für eine minimale Luftfeuchtigkeit zu sorgen.

Achten Sie darauf, den Wasserstand zu kontrollieren, wenn Sie Ihre Weine für längere Zeit lagern und das Gerät nicht nur dazu verwenden, sie auf Serviertemperatur zu bringen (und die Flaschen nicht häufig wechseln).

Das UV-Schutz-System:

Licht beschleunigt die Alterung Ihrer Weine. In den Weinklimaschränken mit Massivtüren sind die Weine natürlich immer geschützt, vorausgesetzt, dass sie nicht allzu oft geöffnet werden. Dieses Modell mit Glastür wurde einer Spezialbehandlung unterzogen, die schädliche ultraviolette Strahlen filtert; die Weine sind also vollkommen geschützt.

Abtauen:

Dieses Produkt ist ein No-Frost-Gerät, d. h. es bildet sich kein Eis, das man entfernen (abtauen) muss.

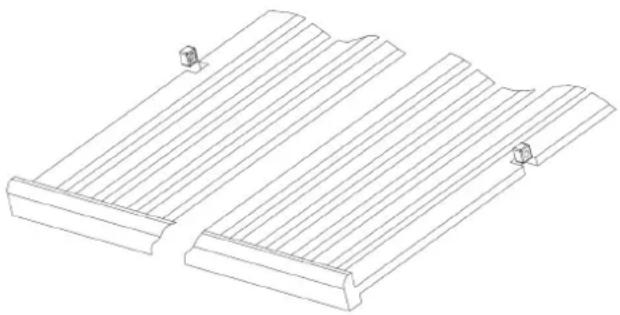

Regale

Um eine Beschädigung der Türdichtung zu vermeiden, stellen Sie sicher, dass die Tür vollständig geöffnet ist, bevor Sie die Regale herausziehen, um Flaschen hineinzugeben oder zu entnehmen.

Für einen leichteren Zugang zum Regalinhalt müssen Sie das Regal etwa 1/3 nach außen gleiten lassen. Die Regale sind auf jeder Seite mit einem Anschlag versehen, damit keine Flaschen herunterfallen können.

Um die Regale herauszuziehen oder anzubringen, kippen Sie das jeweilige Regal wie in der Abbildung gezeigt und ziehen oder schieben Sie nach Bedarf.

"PUSH TO OPEN" AUTOMATISCHES TÜRÖFFNUNGSSYSTEM (bei einigen Modellen)

Die Funktion "Push to open" ist aktiviert, wenn das Gerät eingeschaltet wird. Um die Tür zu öffnen, drücken Sie die Tür leicht nach links oben für ein Modell mit Rechtsgelenk (bei einem Modell mit Linksgelenk oben rechts) und lassen Sie sie dann los. Das Gerät piept, um die Aktion zu bestätigen. Die Tür öffnet sich dank der Schubstange ca. 2 bis 5 cm. Dann kann die Tür vollständig manuell geöffnet werden. Die Schubstange kehrt nach 3 Sekunden automatisch in ihre Ausgangsstellung zurück. Und das Gerät piepst erneut.

HINWEIS:

• Die Tür schließt automatisch nach ca. 3 Sekunden, wenn es nicht vollständig manuell geöffnet wurde.
• Blockieren Sie die Tür nicht und halten Sie sie beim Öffnen nicht fest. Wenn die Tür während des Öffnens blockiert oder gehalten wird, wird der Öffnungsmechanismus der Tür und der Tür beschädigt. Laute und wiederholte Knistergeräusche werden zu hören sein.
• Drücken oder halten Sie die Schubstange beim Schließen nicht. Wenn der Schieber während des Schließens blockiert ist, kann er seine ursprüngliche Position nicht erreichen. In der Ausgangsposition ist die Schubstange bündig mit der Vorderseite des Bedienfelds. Um den Schieber wieder in die ursprüngliche Position zu bringen, ziehen Sie das Gerät aus der Steckdose, warten Sie

ca. 10 Sekunden und erneut anschließen. Die Schubstange kehrt in ihre ursprüngliche Position zurück.

- Das System wird nicht sofort nach dem Schließen der Tür ausgelöst. Warten Sie 3 Sekunden und versuchen Sie es erneut. Es handelt sich nicht um einen Systemfehler

Die Tür am Gerät ist druckempfindlich. Der erforderliche Druck zum Öffnen der Tür kann wie folgt eingestellt werden:

• Öffnen Sie die Tür.
• Drehen Sie die Schraube in der oberen Mitte der Tür gegen den Uhrzeigersinn, um die Empfindlichkeit zu erhöhen und mit dem Uhrzeigersinn um die Empfindlichkeit zu verringern.
• Schließen Sie die Tür und prüfen Sie, ob sie richtig eingestellt ist. Wenn Sie die Schraube zu stark gegen den Uhrzeigersinn drehen, öffnet sich die Tür möglicherweise automatisch, auch ohne gedrückt zu werden. Wenn Sie die Schraube zu stark mit dem Uhrzeigersinn drehen, lässt sich die Tür auch bei starkem Druck nicht öffnen.

Zur besseren Konservierung und Vermeidung von Lebensmittelverschwendung

Um den Wein nicht zu verderben, ist es wichtig, dass die Temperatur im Hohlraum stabil bleibt.

Vermeiden Sie es, die Tür häufig zu öffnen und die Innenschlitze zu blockieren.

Um Schimmelbildung zu vermeiden, vermeiden Sie bitte zu viel Feuchtigkeit in der Kavität.

BEFÜLLEN

Die angegebenen Höchstmengen an Flaschen sind reine Richtwerte, gelten nicht als verbindlich und ermöglichen eine schnelle Abschätzung der Größe des Gerätes.

Sie entsprechen den Tests mit einer Standard-Flasche; tatsächlich könnte man im Extremfall mehrere Flaschen ohne Regale übereinander stapeln, aber da ein „gut sortierter Weinklimaschrank“ aus einer großen Vielfalt besteht und man nie genau weiß, welche Flasche man als nächstes herauszieht, ist das vielleicht ein bisschen schwierig. So geben Sie wahrscheinlich ein bisschen weniger hinein, als die angegebene Höchstmenge.

Befüllung und Pflege Ihres Weinklimaschranks:

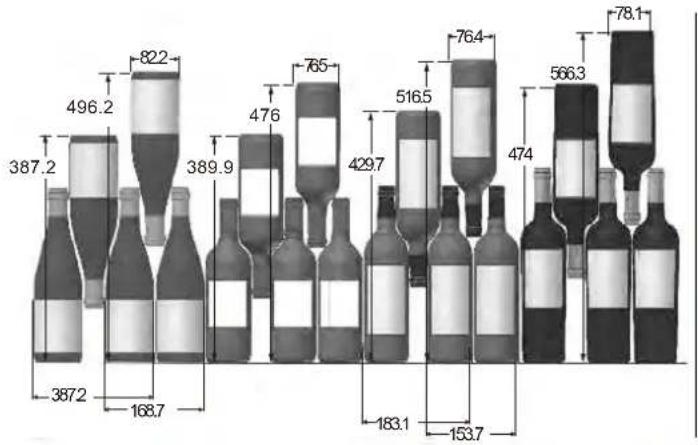

Hier sehen wir 4 Arten von 75cl-Flaschen, Burgunder und Bordeaux, in verschiedenen Größen.

Es gibt viele weitere Flaschen mit unterschiedlichen Füllvermögen und Formen.

Sie werden die unterschiedliche Lagerung je nach Flaschenhöhe, Durchmesser und (verkreuzter) Anordnung bemerken.

Befüllen für maximale Kapazität

LM78 / LMN78 (7 Flaschen)

Die maximale Kapazität beträgt 7 Flaschen, 1 pro Etage. Es wird empfohlen, die Kappe auf der Unterseite des Geräts zu platzieren.

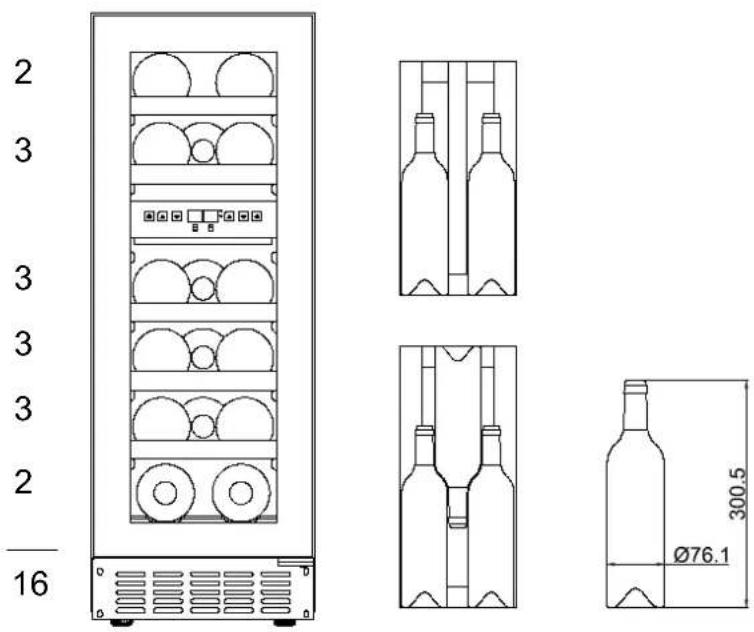

LB160 / LBN160 :16 Flaschen Max

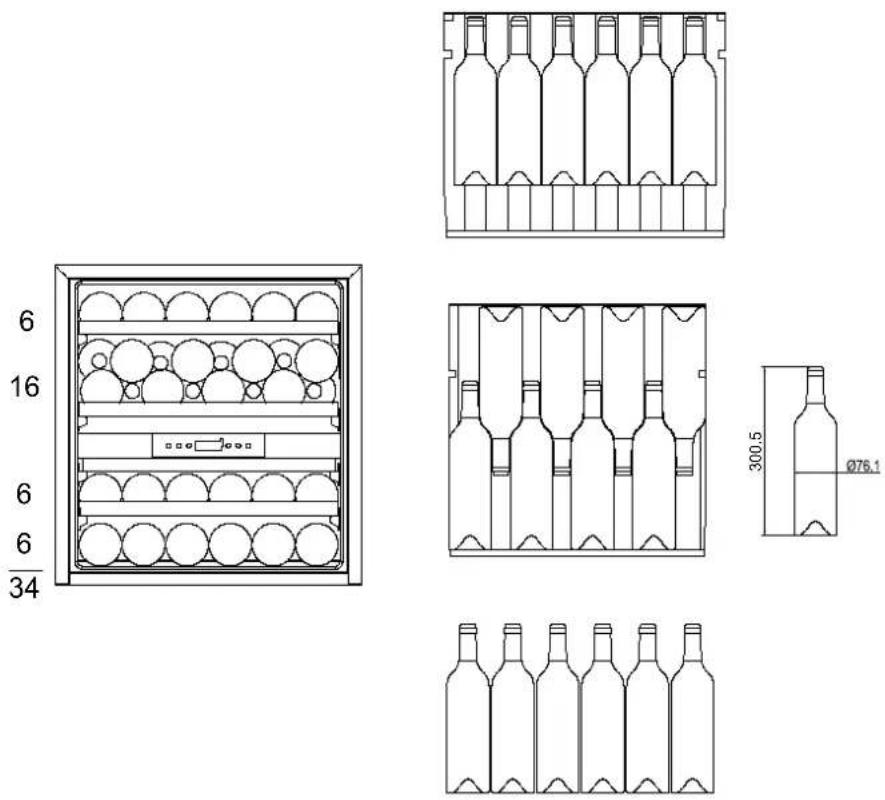

LB340 / LBN340 :34 Flaschen Max

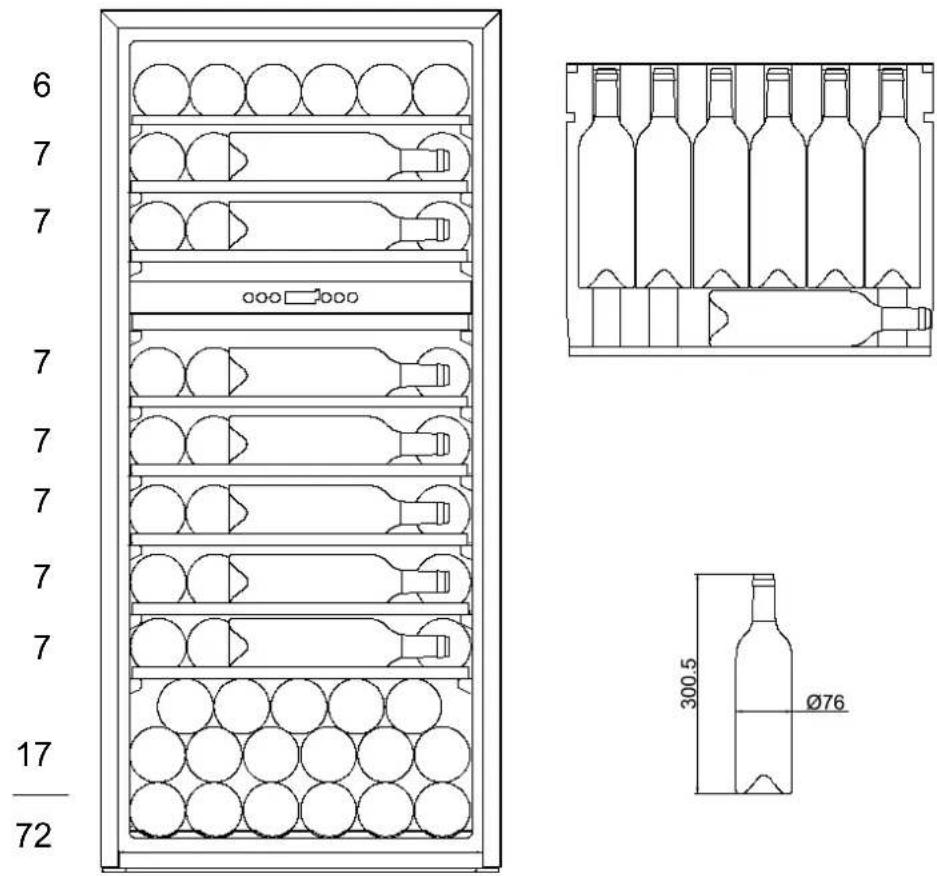

LB720V / LBN720V :72 Flaschen Max

6 7 7 7 7 7 7 7 7 17 72 300.5 Ø76

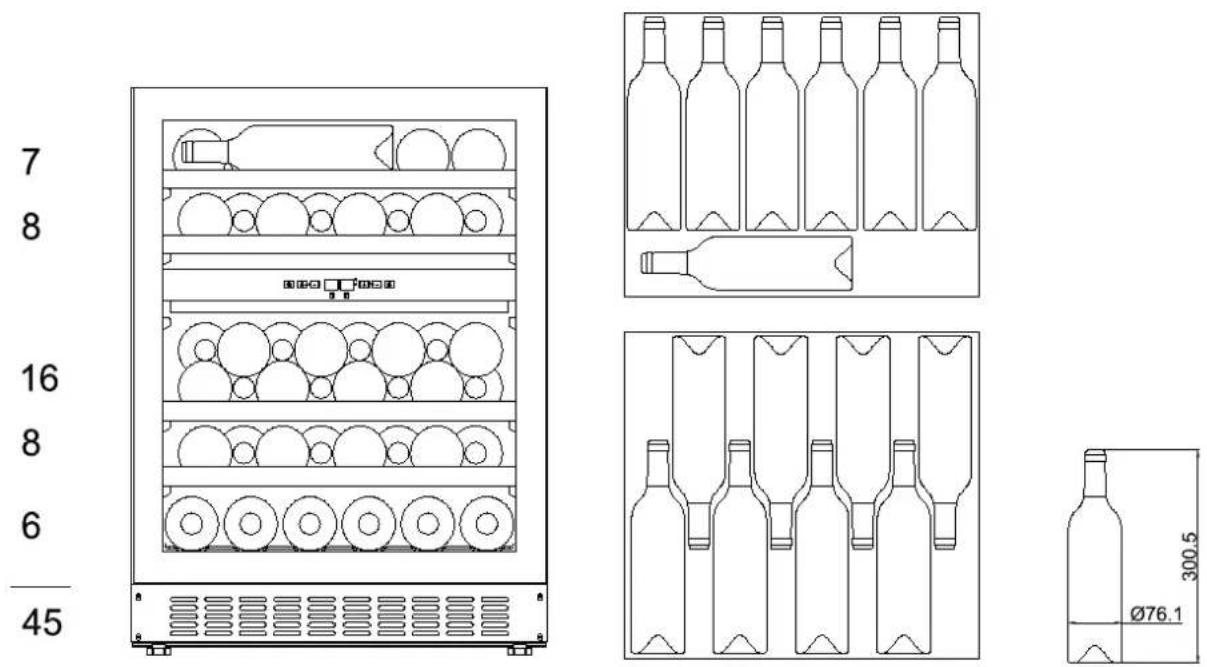

LBN458PO / LBN458POP : 45 Flaschen Max

7 8 16 8 6 45 300.5 Ø76.1

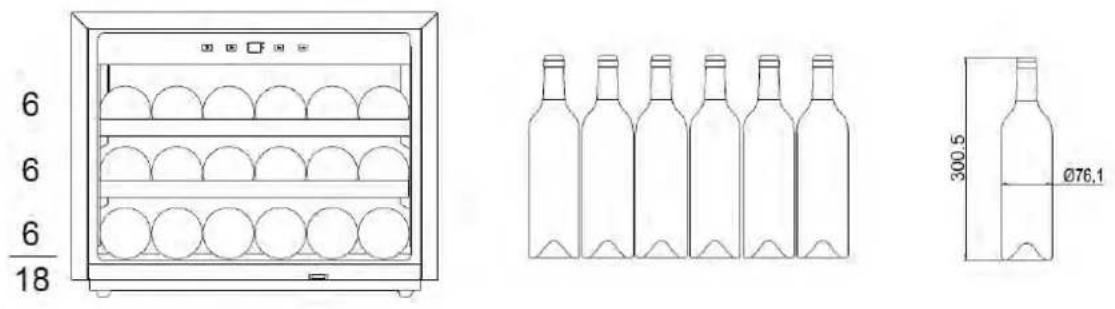

LMN180POV / LMB180POV / LMN180POVP : 18 Flaschen Max

LBB240POV / LBN240POV / LBN240POVP : 25 Flaschen Max

6 7 6 6 25 300.5 Ø76.1

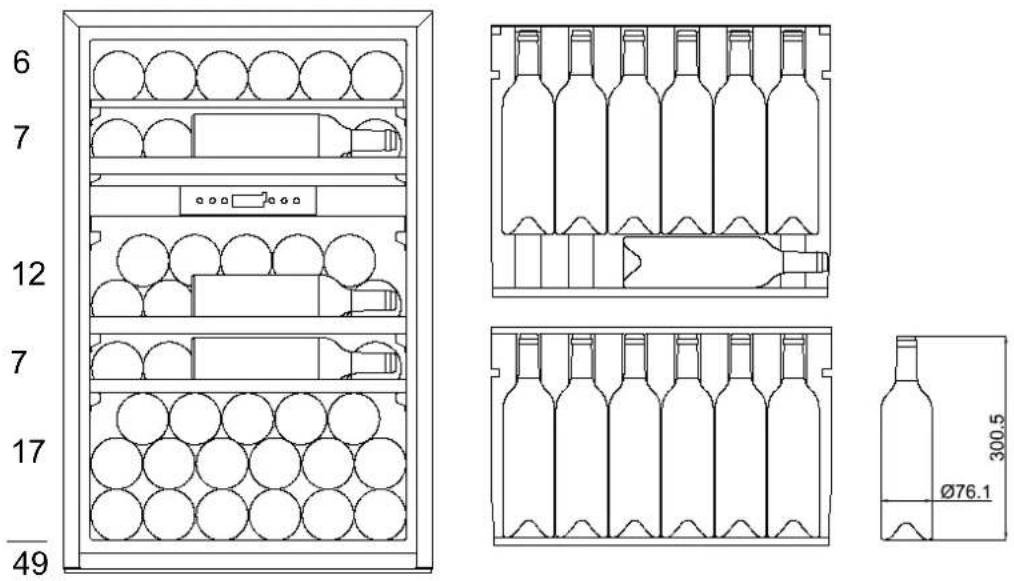

LBB460POV / LBN460POV / LBN460POVP : 49 Flaschen Max

Die maximale Anzahl von Flaschen basieren auf Standardflaschen von 0,75 l Bordeaux.

VERWENDUNG DES GERÄTS

Inbetriebnahme

Nach ordnungsgemäßer Installation des Geräts empfehlen wir eine Reinigung des Innenraums mit etwas lauwarmem Seifenwasser (Spülmittel). Verwenden Sie keine Scheuermittel oder Scheuerpulver, die die Oberfläche beschädigen könnten.

Gebrauch

ACHTUNG! Weinklimaschränke sind ausschließlich für die Lagerung und Aufbewahrung von Wein bestimmt.

WICHTIG: Ihr Weinklimaschrank ist ideal geeignet für die Lagerung von 0,75-Liter-Flaschen (wie z. B. Bordeaux-Weinflaschen). Es können auch größere Flaschen darin Platz finden, stellen Sie jedoch sicher, dass diese das ordnungsgemäße Schließen der Tür nicht behindern.

- Stellen Sie vor dem Schließen der Tür sicher, dass sich diese richtig schließen lässt, ohne eine Flasche zu berühren.

- Wenn Sie mehrere Flaschen auf einmal hinein geben, dauert es länger, bis das Gerät die gewünschte Temperatur erreicht.

Um eine Beschädigung der Türdichtung zu vermeiden, stellen Sie sicher, dass die Tür vollständig geöffnet ist, wenn Sie die Regale herausziehen.

2/3 – Einstellknopf der oberen Zone

4 – Digitale Temperaturanzeige der oberen Zone

5 – Digitale Temperaturanzeige der mittleren Zone

6/7 – Einstellknopf der mittleren Zone

8 - Licht-Taste

Enkeltzone kontrolpanel uden TriColor Light-knap

1 2 3 4 5 12. °C °F

1. Ein/Aus-Taste
2. Licht-Taste
3. Digitale Temperaturanzeige
4. et 5. Einstellknopf

Einschalten des Gerätes

Drücken Sie 1 Sekunden lang die Ein/Aus-Taste 1

Für das Ausschalten Drücken Sie 5 Sekunden.

Temperaturregelung

Die Innentemperatur wird durch den elektronischen Thermostat geregelt, der durch die Tasten im Gerät gesteuert wird.

Die Temperatur lässt sich Grad für Grad und in jeder Zone einstellen; die Temperatureinstellung erfolgt über die Tasten 2/3 oder 6/7 unter den Temperaturanzeigen.

Bei jedem Drücken der Taste 5 wird die Temperatur in der oberen Zone um ein Grad erhöht. Ebenso wird bei jedem Drücken der Taste 6 die Temperatur in der unteren Zone um ein Grad erhöht.

Um eine niedrigere Temperatur zu erhalten, als angegeben, so oft drücken, bis das Display die gewünschte Temperatur anzeigt.

Nach der Auswahl der Temperatur blinkt die Anzeige 5 Sekunden lang, und es wird die eingestellte Temperatur angezeigt. Wenn Sie die aktuelle Temperatur im Weinklimaschrank wissen möchten, müssen Sie die Tasten ^▲ 5 und ▼6 gleichzeitig 3 Sekunden lang drücken, und nach 5 Sekunden wird die eingestellte Temperatur wieder angezeigt.

Lichtschaltung / Tricolor

Meine Leuchte schaltet sich beim Öffnen der Tür automatisch ein; die Leuchte (LED) eignet sich für die Lagerung von Wein.

Um den Energieverbrauch zu reduzieren, schaltet sich die LED-Leuchte beim Schließen der Tür automatisch aus.

Soll das Licht jedoch dauerhaft eingeschaltet bleiben, halten Sie nach dem Öffnen der Tür die Taste 8 für 5 Sekunden gedrückt. Das Licht bleibt dauerhaft eingeschaltet. Wenn Sie die Taste 8 erneut 5 Sekunden lang gedrückt halten, schaltet sich das Licht beim Schließen der Tür automatisch aus.

Die Farbe der Innenbeleuchtung - gelb, weiß und blau - durch Drücken der LIGHT-Taste auswählen. Drücken Sie die LIGHT-Taste, um zwischen dem Einzelfarbmodus und dem dynamischen Farbmodus umzuschalten. Im dynamischen Farbmodus beginnt die Innenbeleuchtung, die 3 verfügbaren Farben zu durchlaufen. Jeder Tastendruck ändert die Innenbeleuchtung. Um zum dynamischen Farbmodus zurückzukehren, drücken Sie die LIGHT-Taste erneut.

EINSTELLUNGSMODUS

Bestimmte einstellungen des weinkellers können nur im einstellungsmodus vorgenommen werden. gleichzeitig sind im einstellungsmodus nur die auf- und ab-tasten der unteren zone für zweizonen- und dreizonengeräte gültig.

°F°/C auswahl

• berühren sie die taste up leicht und halten sie sie 5 sekunden lang gedrückt.
• verwenden sie die tasten up und down, um die einstellung der temperaturanzeige in fahrenheit oder celsius auszuwählen.
• berühren sie die power-taste, um ihre auswahl zu bestätigen.
• halten sie die taste up 5 sekunden lang gedrückt, um den einstellungsmodus zu verlassen. andernfalls verlässt das gerät den einstellungsmodus nach etwa einer minute automatisch.

DISPLAY-HELLIGKEIT

• Berühren Sie die Taste UP leicht, halten Sie sie 5 Sekunden lang gedrückt und berühren Sie dann einmal die Taste POWER.
• Verwenden Sie die Tasten UP und DOWN, um die Helligkeit des Displays auszuwählen. Die Werkseinstellung ist d1.

d0: aus

d1: schwächste Einstellung
d2: mittlere Einstellung
d3: hellste Einstellung

• Berühren Sie die POWER-Taste, um Ihre Auswahl zu bestätigen.
• Halten Sie die Taste UP 5 Sekunden lang gedrückt, um den Einstellungsmodus zu verlassen. Andernfalls verlässt das Gerät den Einstellungsmodus nach etwa einer Minute automatisch.

Helligkeit der Innenbeleuchtung

• Berühren sie die taste up leicht und halten sie sie 5 sekunden lang gedrückt, und berühren sie dann zweimal die taste power.
• wählen sie mit den tasten up und down die helligkeit der innenbeleuchtung. die werkseinstellung ist L3.

L0: aus (bei geschlossener oder offener Tür)

L1: schwächsteeinstellung
L2: mittlere einstellung
L3: hellste einstellung

• berühren sie die power-taste, um ihre auswahl zu bestätigen.
• halten sie die taste up 5 sekunden lang gedrückt, um den einstellungsmodus zu verlassen. andernfalls verlässt das gerät den einstellungsmodus nach etwa einer minute automatisch.

Gebläsemodus

• Halten Sie die Taste UP 5 Sekunden lang leicht gedrückt und berühren Sie dann dreimal die Taste POWER.
• Verwenden Sie die Tasten UP und DOWN, um den Lüftermodus auszuwählen. Die Werkseinstellung ist F0.

F0: Leiser Modus - Energiesparmodus
F1: Dynamischer Kühlungsmodus - Halbzeit
F2: Dynamischer Kühlungsmodus - Vollzeit

• Berühren Sie die POWER-Taste, um Ihre Auswahl zu bestätigen.
• Halten Sie die UP-Taste 5 Sekunden lang gedrückt, um den Einstellungsmodus zu verlassen. Andernfalls verlässt das Gerät den Einstellungsmodus nach etwa einer Minute automatisch.

Akustische Töne

• Halten Sie die Taste UP 5 Sekunden lang leicht gedrückt und berühren Sie dann viermal die Taste POWER.
• Verwenden Sie die Tasten UP und DOWN, um die akustischen Signale auszuwählen. Die Werkseinstellung ist S1.

S0: Sensorton EIN, Alarmton AUS
S1: Sensorton EIN, Alarmton EIN
S2: Sensorton AUS, Alarmton AUS
S3: Sensorton AUS, Alarmton EIN

• Berühren Sie die POWER-Taste, um Ihre Auswahl zu bestätigen.
• Berühren Sie die UP-Taste und halten Sie sie 5 Sekunden lang gedrückt, um den Einstellungsmodus zu verlassen. Andernfalls verlässt das Gerät den Einstellungsmodus nach etwa einer Minute automatisch.

Temperaturspeicher

Im Falle eines Stromausfalls (Überspannung, Stromausfall, usw.) speichert das Gerät die vorhergehenden Temperatureinstellungen. Wenn die Stromversorgung wiederhergestellt ist, wird die Temperatur der vor dem Stromausfall gewählten Einstellung durch die Kellertemperatur wiederhergestellt.

Temperaturalarm

Ein Alarmsignal ertönt, wenn die Temperatur in einem der Bereiche über oder unter den eingestellten Temperaturbereich steigt bzw. fällt. Gleichzeitig blinkt die entsprechende Temperaturanzeige.

Das Alarmsignal ertönt und die Temperaturanzeige blinkt:

- bei Inbetriebnahme des Geräts, wenn die Temperatur im Inneren des Geräts von der Solltemperatur abweicht.

- wenn die Stromversorgung für längere Zeit unterbrochen wurde

- wenn zu einem Zeitpunkt zu viele Flaschen in die Einheit gelegt wurden

- wenn die Tür nicht fest geschlossen wurde

- wenn das Gerät defekt ist

Das Alarmsignal wird automatisch ausgeschaltet und die Temperaturanzeige blinkt nicht mehr, wenn die Solltemperatur erneut erreicht ist. Falls das Geräusch Sie jedoch stört, können Sie das Alarmsignal durch einmalige Betätigung der Taste Ein/Aus (1) ausschalten. Das Alarmsignal wird ausgeschaltet. Die Temperaturanzeige blinkt weiterhin, bis die Solltemperatur erreicht ist.

Alarmsignal Tür

Wenn die Tür länger als 60 Sekunden geöffnet ist, ertönt das Alarmsignal. Schließen Sie die Tür und betätigen Sie die Taste Ein/Aus (1) einmalig, um das Alarmsignal auszuschalten.

DYNAMISCHE KÜHLUNG / STILLER BETRIEB

Das Gerät verfügt über zwei verschiedene Betriebsmodi. Im Silent-Modus läuft das Gerät, sobald die gewünschte Temperatur erreicht ist, ohne Ventilator. Im Modus "Dynamische Kühlung" schaltet sich der Ventilator zyklisch ein und aus, um die Luft auch nach Erreichen der gewünschten Temperatur umzuwälzen. Dies gewährleistet eine gleichmäßige Feuchtigkeits- und Temperaturverteilung im Weinkeller und schafft so perfekte Bedingungen für eine langfristige Lagerung.

Die Verwendung des dynamischen Modus erhöht den Geräuschpegel im Betrieb

ANMERKUNG: Die Standardtemperatur beträgt 8°C in der oberen Zone und 12°C in der unteren Zone.

ANMERKUNG: Der Temperaturbereich dieses Weinklimaschranks liegt zwischen 5°C und 10°C in der oberen Zone und zwischen 10°C und 20°C in der unteren Zone.

Um eine übermäßige Kondensation zu vermeiden, die Temperatur nicht unter 7°C senken, wenn die Umgebungstemperatur über 28°C liegt.

WARTUNG

ABTAUEN

Dieses Produkt ist ein No-Frost-Gerät, d. h. es bildet sich kein Eis, das man entfernen (abtauen) muss.

REINIGUNG

Vor der Reinigung des Geräts den Netzstecker ziehen.

Verwenden Sie niemals Scheuermittel oder -schwämmchen für die Reinigung der Innen- und Außenseite des Geräts.

• Entfernen Sie alle Zubehörteile (Regale ...). Waschen Sie sie in lauwarmem Wasser mit etwas mildem Reinigungsmittel ohne Duftstoffe (zum Beispiel Geschirrspülmittel), spülen Sie sie möglichst kalkarmem Wasser gut ab und lassen Sie sie gründlich trocknen.
• Waschen Sie die Innenwände auf dieselbe Art und Weise; pflegen Sie insbesondere die Regalstützen.
• Reinigen Sie die Türdichtung und auch den darunter liegenden Bereich.
  • Stecken Sie das Gerät wieder ein.

Von Zeit zu Zeit sollten Sie den Kondensator an der Rückseite des Geräts abstauben; eine Staubansammlung könnte die Effizienz der Einheit beeinträchtigen.

Bei längerer Abwesenheit entleeren und reinigen Sie das Gerät; halten Sie die Tür für die Dauer des Nichtgebrauchs offen.

AUSWECHSELN DER BELEUCHTUNGSLAMPE

Dieses Gerät ist mit Leuchtdioden (LED) ausgestattet. Diese Art von Diode kann vom Verbraucher nicht gewechselt werden. Die Lebensdauer dieser LED ist ausreichend, sodass kein Austausch erforderlich ist. Wenn jedoch trotz der Sorgfalt bei der Herstellung des Klimaschranks die LEDs defekt sein sollten, wenden Sie sich bitte an unseren Kundendienst.

FEHLERSUCHE UND -BEHEBUNG

Viele einfache Probleme bei Ihrem Weinklimaschrank können Sie selbst beheben, ohne sofort den Kundendienst anrufen zu müssen. Probieren Sie die folgenden Vorschläge aus.

PROBLEM	MÖGLICHE URSACHE
Das Gerät funktioniert nicht	Überprüfen Sie die StromzufuhrÜberprüfen Sie den SchutzschalterEine Sicherung ist durchgebrannt
Keine ausreichende Kühlung	Überprüfen Sie die eingestellten TemperaturenDie Umgebungstemperatur erfordert eine Neueinstellung der TemperaturenDie Tür wird zu oft geöffnetDie Tür ist nicht richtig geschlossenDie Türdichtung ist nicht dichtEs ist nicht genügend Platz rund um das Gerät
Keine InnenbeleuchtungKeine Anzeige auf dem LCD-Display	Kontaktieren Sie Ihren Kundendienst
Es ist eine deutliche Geräuschentwicklung wahrnehmbar	Überprüfen Sie die horizontale Ausrichtung des GerätesStellen Sie sicher, dass kein Papier oder Teil der Verpackung im Gerät eingeklemmt ist
Die Tür lässt sich nicht richtig schließen	Überprüfen Sie die horizontale Ausrichtung des GerätesDie Dichtung ist in einem schlechten ZustandDie Stützfüße haben sich „bewegt“
Das Licht (LED) leuchtet nicht	Das Bedienfeld ist defektProblem mit den LeiterplattenProblem mit der SteckdoseKontaktieren Sie Ihren Kundendienst
Fehler an der LED-Anzeige	Schlechte AnzeigequalitätTemperatur wird nicht angezeigtKontaktieren Sie Ihren Kundendienst
Die Lüfter funktionieren nicht	Das Bedienfeld muss von Ihrem Kundendienst ausgetauscht werden

ÄNDERUNG DER TÜRÖFFNUNGSRICHTUNG

Sie können die Öffnungsrichtung der Türe ändern, indem Sie die Scharniere versetzen. Stellen Sie beim Wiedereinbau bitte sicher, dass die Tür mit dem Gehäuse ausgerichtet ist und die Dichtung ordnungsgemäß aufliegt.

Es wird darauf hingewiesen, dass die Änderung der Türöffnungsrichtung bei abgestecktem Gerät vorgenommen werden muss.

▲ VORSICHT: Seien Sie bei Scharnierscharnieren äußerst vorsichtig. Das Scharnier ist selbstschließend und es gibt viele Klemmpunkte während der Demontage und Wiedermontage des Scharniers.

LM78, LMN78, LB160 und LBN160

1. Entfernen Sie das untere Scharnier 1, indem Sie die vier Verriegelungsschrauben 2 lösen. Halten Sie die Glastür fest, nachdem Sie die Schrauben entfernt haben. (Abb. 1)
2. Ziehen Sie vorsichtig nach unten, um die Glastür vom oberen rechten Scharnier zu entfernen, und legen Sie sie auf eine gepolsterte Fläche, um Beschädigungen zu vermeiden. Dann das Scharnier 4 ntfernen (Abb. 3)
3. Die Stange 3 vom unteren Scharnier abschrauben und auf der anderen Seite anbringen. (Abb. 2)
4. Entfernen Sie die Abdeckungen auf der linken Seite des Kellers und decken Sie mit ihnen die Schraubenlöcher auf der rechten Seite ab.
5. Schrauben Sie das obere Scharnier 6, das im Zubehör enthalten ist, auf die linke Seite des Kellers. (Abb. 3)
6. Drehen Sie die Tür um 180° und bringen Sie die Tür in die gewünschte Position zurück. Dann das gesamte untere Scharnier in die linke Position schrauben und fest anziehen, nachdem sichergestellt wurde, dass die Tür gerade ist.
7. Übertragen Sie die Griffe und Stecker in die gegenüberliegenden Positionen.

1. Entfernen Sie die Tür, indem Sie die acht Verriegelungsschrauben 3 und 4 lösen. Achten Sie darauf, die Glastür nach dem Entfernen der Schrauben festzuhalten und legen Sie sie auf eine gepolsterte Oberfläche, um Schäden zu verhindern.
2. Lösen Sie das Scharnier der Tür 2 und bringen Sie es an der anderen Seite an.
3. Drehen Sie die Glastür um 180° und bringen Sie die Glastür auf der gegenüberliegenden Seite an. Nun schrauben und ziehen Sie diese fest, nachdem Sie sichergestellt haben, dass sie gerade steht.

LB720V und LBN720V

1. Entfernen Sie die Glastür, indem Sie die acht Verriegelungsschrauben (5) und (6) lösen. Halten Sie die Glastür nach dem Entfernen der Schrauben fest und legen Sie sie auf eine gepolsterte Oberfläche, um mögliche Beschädigungen zu vermeiden.
2. Lösen Sie die Schrauben (1) und (3) und bringen Sie die Türhalterung (2) und die dekorative Abdeckung (4) auf die gegenüberliegende Seite.
3. Drehen Sie die Glastür um 180° und setzen Sie die Glastür auf der gegenüberliegenden Seite wieder ein. Dann schrauben und festziehen, sobald die Tür ausgerichtet ist.

1. Entfernen Sie die Abdeckung (3) und entfernen Sie die Glastür, indem Sie die vier Schrauben (1) und (2) lösen. Halten Sie die Glastür nach dem Entfernen der Schrauben fest und legen Sie sie auf eine gepolsterte Oberfläche, um Beschädigungen zu vermeiden.
2. Entfernen Sie die Kappen auf der linken Seite des Kellers und decken Sie die Schraubenlöcher auf der rechten Seite ab.
3. Drehen Sie die Glastür um 180° und ersetzen Sie die Glastür auf der gegenüberliegenden Seite. Dann schrauben und festziehen, nachdem die Tür gerade ist.

ANLEITUNG ZUR INSTALLATION EINES GLASTÜRPANEELS

LBN458POP

1. Vorbereitung der Türverkleidung

Je nach Weinkellermodell bereiten Sie die Abdeckplatte mit den unten angegebenen Maßen vor. Befestigen Sie dann den Griff mit den Flachkopfschrauben an der Abdeckplatte und drücken Sie die Schrauben bei Bedarf bündig in die Platte.

W ≥82mm ≥52mm 18mm H Bagudvendt 8-Ø2.5mm,7mm Dybt Bagudvendt

HINWEIS:

1. H = Höhe der Tür + 2mm, L = Breite der Tür + 4mm.
2. Das Gewicht der Abdeckplatte darf 10 Kilogramm nicht überschreiten.
3. Es ist wichtig, darauf zu achten, dass alle gebohrten Löcher die richtige Tiefe haben, damit beim Anbringen der Beschläge keine Risse im Holz entstehen.

4. Bohren Sie die Löcher für die Montage des Griffs in die Abdeckplatte, je nachdem, welchen Griff Sie verwenden möchten.

5. Installation der Türverkleidung

- Entfernen Sie die Türdichtung (4) vollständig von der Glastür (2). Beginnen Sie an einer Ecke und ziehen Sie sie nach außen. Dies kann etwas Kraft erfordern. Legen Sie die Dichtung auf eine ebene Fläche für den späteren Einbau.

- Befestigen Sie die Holzabdeckplatte (1) mit den acht Philips ST4x30 Typ AB Holzschrauben (3) an der Glastür (2).

1. Vorbereitung der Türverkleidung

Je nach Weinkellermodell bereiten Sie die Abdeckplatte mit den unten angegebenen Maßen vor. Befestigen Sie dann den Griff mit den Flachkopfschrauben an der Abdeckplatte und drücken Sie die Schrauben bei Bedarf bündig in die Platte.

1. Das Gewicht der Abdeckplatte darf 10 Kilogramm nicht überschreiten.

2. Es ist wichtig, darauf zu achten, dass alle gebohrten Löcher die richtige Tiefe haben, damit beim Anbringen der Beschläge keine Risse im Holz entstehen.

3. Bohren Sie die Löcher für die Montage des Griffs in die Abdeckplatte, je nachdem, welchen Griff Sie verwenden möchten.

4. Installation der Türverkleidung

- Entfernen Sie die Türdichtung (4) vollständig von der Glastür (2). Beginnen Sie an einer Ecke und ziehen Sie sie nach außen. Dies kann etwas Kraft erfordern. Legen Sie die Dichtung auf eine ebene Fläche für den späteren Einbau.

- Befestigen Sie die Holzabdeckplatte (1) mit den acht Philips ST4x30 Typ AB Holzschrauben (3) an der Glastür (2).

Reparaturen und Ersatzteile vorhanden

Die Herstellergarantie gilt für dieses Gerät für einen Zeitraum von 5 Jahren.

Im Falle einer Fehlfunktion während dieses Zeitraums muss jede Kundendienstanfrage an den Kundendienst Ihres Händlers gerichtet werden.

Außerhalb der Garantiezeit erhalten Sie Informationen zu professionellen Reparaturdiensten oder zur Bestellung von Originalersatzteilen, indem Sie sich an Ihren Händler wenden.

Gemäß der Ökodesign-Verordnung sind Ersatzteile ab dem Kaufdatum Ihres Geräts mindestens 7 Jahre lang verfügbar.

Le Chai

USER MANUAL

TECHNISCHE KENMERKEN EN ENERGIE-EIGENSCHAPPEN

F0: Stille modus - Energiebesparende modus
