GEBRUIKSAANWIJZING FF55 Toyotomi

NL GEBRUKSAANWIJZING PAGE 73

ES INSTRUCCIONES DE USO . 97

DK BRUGERVEJLEDNING PAGE 121

IMPORTANT

1) READ AND UNDERSTAND INSTRUCTIONS BEFORE INSTALLING OR USING HEATER.
2) RETAIN INSTRUCTIONS IN A SAFE PLACE FOR FUTURE REFERENCE.
3) CHECK LOCAL AUTHORITY & BUILDING CODES FOR INSTALLATION REQUIREMENTS.

Om de Wi-Fi-modus te gebruiken

Om de Wi-Fi-modus te gebruiken,要去 aanvullende onderdelen gekocht worden, die Niet bij de standardinstallatie inbegrepen zich.

Neem contact om met uw verdeler voor het kopen van de volgende aanvullende onderdelen.

Gebruik alleen originele TOYOYOMI-onderdelen voor uw kachel. Het gebruik van Niet-goedgekeurde, generieke of onderdelen van andere merken, kan de prestaties en de veiligheid ernstig verminderen en maakt de fabrieksgarantie ongelidig.

Alleen uw verdeler kan de Wi-Fi-module in uw kachel installeren. Installer de Wi-Fi-module NIETzfim in de kachel.

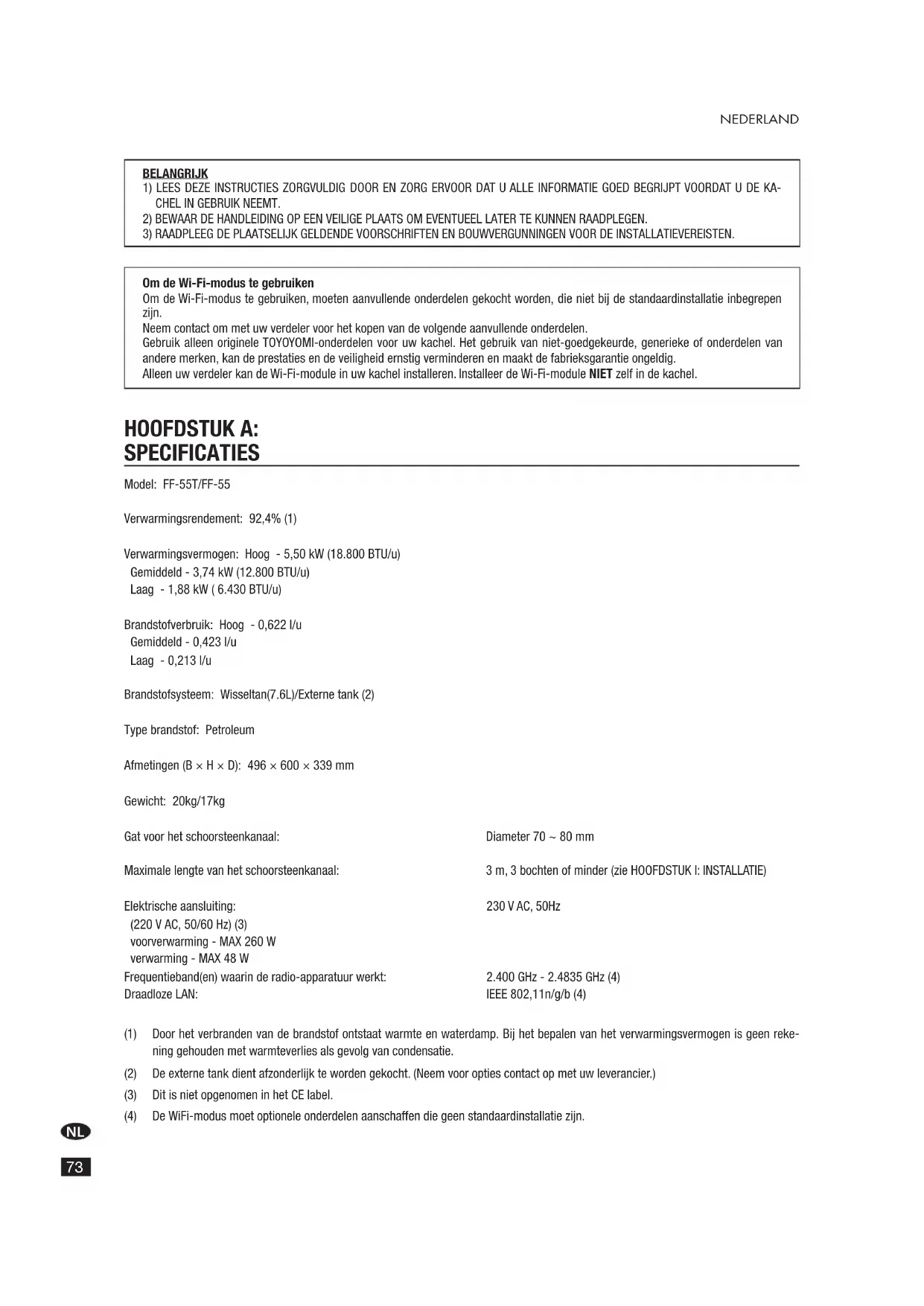

HOOFDSTUK A: SPECIFICATIES

Model:FF-55T/FF-55

Verwarmingsrendement: 92.4% (1)

Verwarmingsvermögen: Hoog - 5,50 kW (18.800 BTU/u)

Gemiddeld - 3,74 kW (12.800 BTU/u)

Laag - 1,88 kW (6.430 BTU/u)

Brandstofverbruik: Hoog - 0,622 l/u

Gemiddeld - 0,423 l/u

Laag - 0,213 l/u

Brandstofsystem: Wisseltan(7.6L)/Externe tank (2)

Type brandstof: Petroleum

Afmetingen (× × ) .. 496× 600× 339mm

Gat voor het schoorsteenkanaal:

Diameter 70 80~mm

Maximale lengte van het schoorsteenkanaal:

3 m, 3 bochten of minder (zie HOOFDSTUK I: INSTALLATIE)

Elektrische aansluiting:

230 V AC, 50Hz

(220 V AC, 50/60 Hz) (3)

voorverwarming - MAX 260 W

verwarming - MAX 48 W

Frequentieband(en) waar de radio-aparatuur werkt:

2.400 GHz - 2.4835 GHz (4)

Draadloze LAN:

IEEE 802,11n/g/b (4)

(1) Door het verbranden van de brandstof ontstaat warmte en waterdamp. Bij het bepalen van het verwarmingsvermogen is geen rekening gezchoolden met warmteverlies als gezolg van condensatie.
(2) De externe tank dient afzonderlijk te worden gekocht. (Neem voor opties contact op met uw leverancier.)
(3) Dit is nicht opgenommen in het CE label.
(4) De WiFi-modus要去ptionele onderden aanschaffen die geen standaardinstallatie zich.

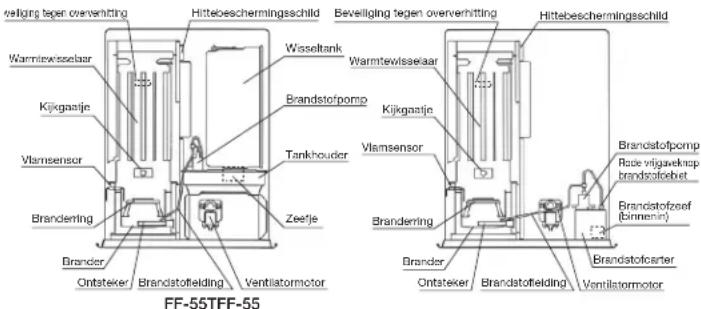

VEILIGHEIDSVOORZIENINGEN

Uw kachel is uitgerust met de volgende veiligheidsvoorzieningen. Leer deze functies kennen. Zorg ervoor dat u het probleem juist identificiert wanner uw kachel worden gedoofd door een veiligheidsmechanisme.

1. Vlamsensor

Om overlopen van brandstof te voorkomen, worden de kachel automatisch volledig uitgeschakeld wanner het ontsteken mislukt of de vlamijdens werkung dooft. Er za een foutcode weergegeven worden op het bedieningspaneel.

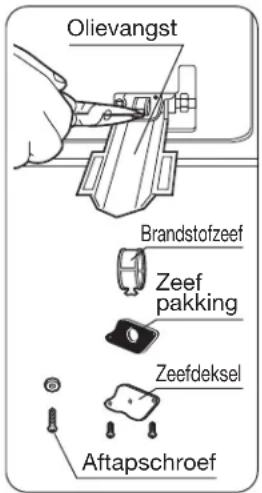

2. Brandstofzeef (FF-55)

Een speciale zeef vangt alle vuil of onzuiiverheden die aanwezig zich in de brandstof, voordat de brandstof de brander bereikt.

Stop automatisch alle handelingen wonneer het binnencabinet van de kachel een abnormaal hoge temperatuur bereikt vanwege een storing van de motor of abnormale verbranding, om brand te voorkomen.

4. Herstelsystem bij stroomstoringen

In geval van een stroomstoring terwijl de kachel in gebruik is, za de kachel automatisch opnieuw ontsteken en de geselecteerde kamertemperatuur behonden wanner er opnieuw stroom is.

OPMERKING: De werkking varieert, afhankelijk van de duur van de stroomonderbreking en andere omstandigheden. (Zie HOOFDSTUK E: GEBRUIK)

5. Volledig geventileerd systeem

Via het schoorsteenkanaal worden de verbranding lucht van buitenaf aangezogen en worden alle verbrandingsproducten aan buiten afgevoerd.

HOOFDSTUK B:

VEILIGHEIDSADVIEZEN VOOR GEBRUIK

OPGELET: De kachel en het schoorsteenkanaal要去 voor gebruik correct worden geinstalleerd. Volg hiervoord instructies onder HOOFDSTUK I: INSTALLATIE.

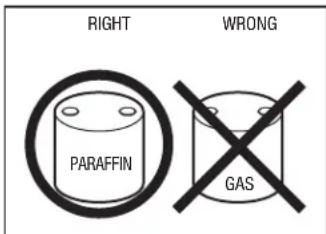

1. G ebruik nooit een andere brandstof dan Petroleum. GEBRUIK NOOIT BENZINE Gebruik van benzine kan leiden tot oncontroleerbare vlammen waardoor gevaar voor brand ontstaat.

2. V anwege de hoge oppervlaktemperatuur van de kachel, moeten kinderen, meubels en kleding uit de buurt worden gehonden wanner de kachel in bedrijf is. (Zie installmentatiehandleiding.)

3. De kachel mag nicht worden gebruikt door Personen (inclusief kinderen) met fysieke, zintuiglijke of verständelijk beperkingen of gebrek aan ervaring en kennis, tenzij deze Personen onder toezicht staan of zich geinstrueerd in het gebruik.

4. Kinderen要去en onder toezicht staan om ervoor te zorgen dat zij Niet met het apparaat spelen.
5. Dit apparaat kan worden gebruikt door kinderen ouder dan 8aar en door personen met fysieke, sensorische of verstandelijk beperkingen of gebrek aan ervaring of kennis, als ze onder toezicht staan of instructies hebben gekreten over het verlig gebruik van het apparaat en de gevaren begrij-pen die met het gebruik ervan samenhagen.
6. Kinderen mogen nicht met het apparatus spelien.

7. Het schoonmaken en uitvoeren van ander onderhoud mag Niet worden gedaan door kinderen zonder toezicht.

8. Om storingen in de werkig te voorkomen en de levensduur te verlungen, moet er regelmatig onderhoud worden uitgevoerd. (Zie HOOFDSTUK F "STANDAARD ONDERHOUD")

9. NOOIT brandstof bewaren of vervoeren in een andere dan een metalen of plastic container die geschikt is voor brandstof en met de duidelijke marketing "PARAFFINE". NOOIT brandstof bewaren in de woonruimte.

Defecte elektrische apparaten en batterijen horen nicht bij het huisafval. Zorg voor een goede recycling waar möglich. Vraag eventuele uw gemeente of uw lokale handelaar voor een deskundig recycling advies.

HOOFDSTUK C: BRANDSTOF

De FF-55T/FF-55 is ontworpen voor gebruik met paraffine. Door gebruik van brandstof van mindere kwaliteit kanne de prestaties van de brander teruglopen waardoor abnormale verbranding kan ontstaan en de levensduur van de kachel wordenkt.

Gebruik uitsluitend paraffine, gemarkeerd zich met hetwoord "paraffine". Sla de brandstof op in een aparte omgeving waar geen benzine voor andere apparatuur worden opgeslagen om onbedoeld gebruik van benzine in uw kachel te voorkomen.

Watekopen...

ALTIJD: Schone paraffine van goede kwaliteit.

ALTJD: Brandstof zonder verontreining, water of vertoebeling.

NOOIT: Benzine, alcohol, wit gas, brandstof voor kampeerkachels of additieven.

NOOT: Gele of zuur ruikende brandstof.

Hoe te bewaren...

ALTJD: Bewaren in een schone container die duidelijk is gemarkeerd met PARAFFINE.

ALTJD: Uit de buurt van direct zonlicht, warmtebronnen of extreme temperatuerschommelingen bewaren.

NOOT: In een glazen container of een container die is gebruikt voor andere brandstoffen.

NOOT: Lan ger dan zes maanden. Beging elk stookseizoen met verse brandstof; Voer de brandstof aan het einde van het sei-zoen af.

NOOT: In de woonruimte.

Waarom is dit van belang...

Zuivere, schone brandstof is essenteel voor veilige en efficiente werking van de kachel. Brandstof van slechte kwaliteit of verontreignde brandstof kan de oorzaak� van:

• Ernstige teerafzetting op de brander en in het schoorsteenkanaal
  Onvolledige verbranding
• Verkorting van de levensduur van de kachel

Gebruik van een zeer vluchtige brandstof zoals benzine, kan oncontroleerbare vlammen veroorzaken waardoor gevaar voor brand ontstaat.

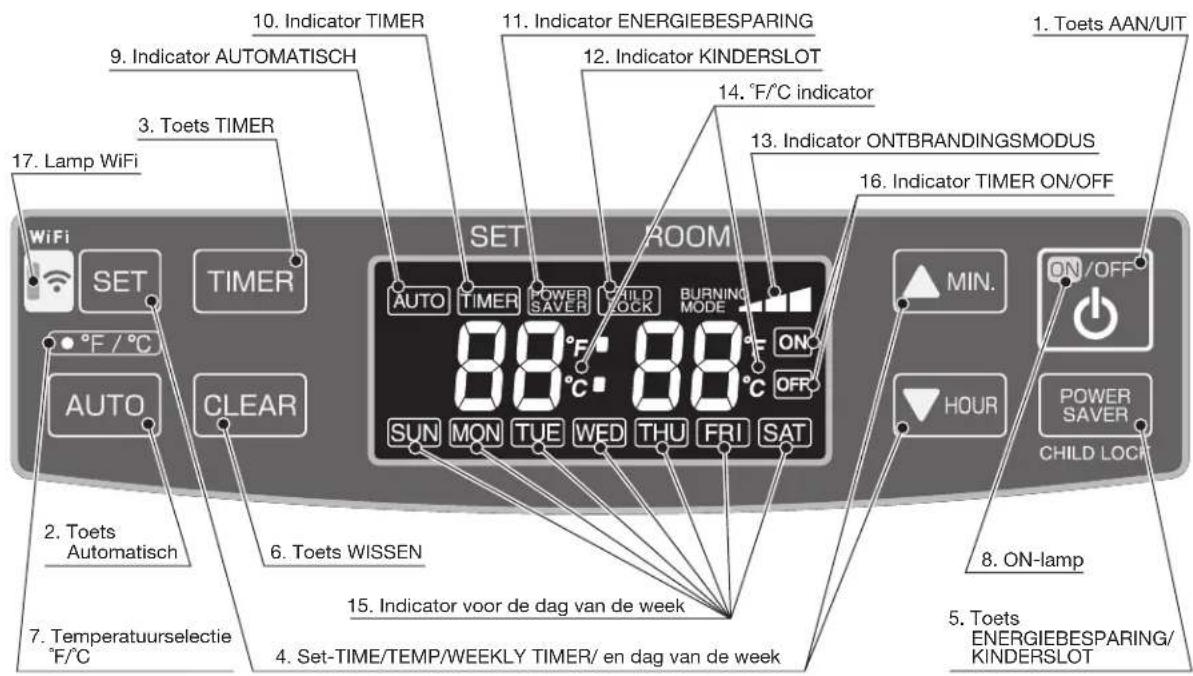

HOOFDSTUK D:

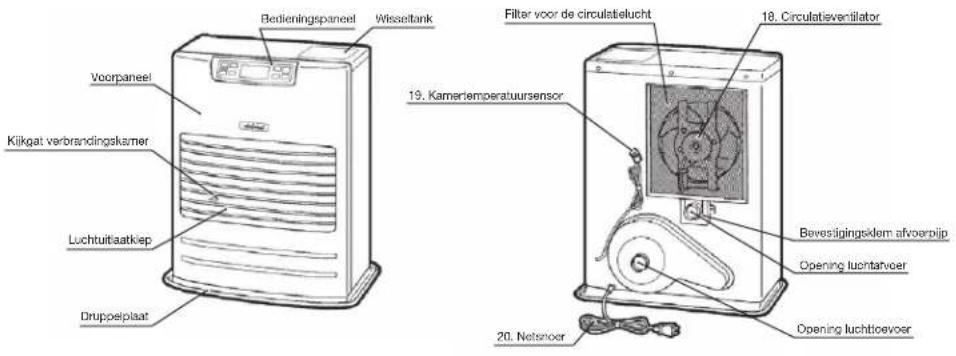

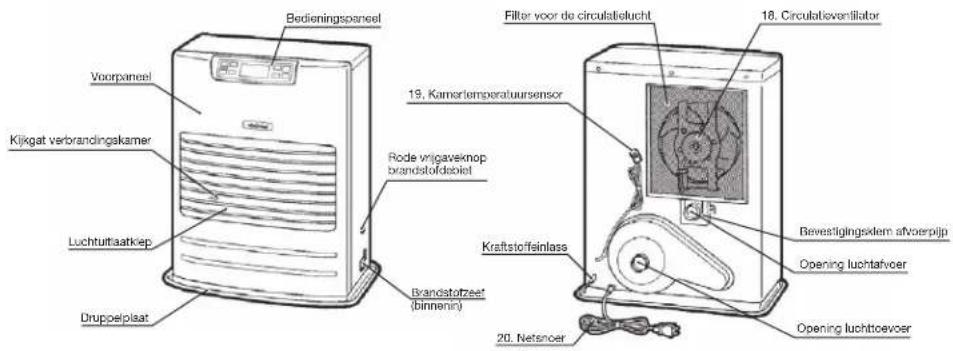

BEDIENINGSELEMENTEN EN AANDUIDING VAN DE ONDERDELEN

Maak uzelf vertrouwd met de onderstaande bedieningselementen en namen van de onderdelen voordat u de kachel gebruikt.

FF-55T

FF-55

1. Toets ON/OFF:

De hoofdtotaets schakelt de kachel aan en uit. Indien ingeschakeld, begint de kachel te werken en begint de ontbranding na de voorverwarming.

1. Toets Auto: De toets schakelt de weektimer voor de bedrijsmodi in of UIT.
2. Toets TIMER: De toets schakelt de weektimer voor het instellen van de modi in of UIT.
3. Set-TIME/TEMP/WEEKLY TIMER/ On de TJD/TEMP/WEEKTIMER/ en de dag van de week in te stellen. en dag / van de week
4. Toets POWER SAVER/CHILD LOCK: De toets schakelt de bedrijsmodus ENERGIEBESPARING in of UIT. Houd de toets ingedrukt, om de modus KINDERSLOT in of uitte schakelen.
5. Toets CLEAR: Voor het resetten van het programme voor de weektimer, worden de toets WISSEN gezrukt.
6. Temperatuurselectie ^ / ^ F/C tuimelschakelaar.
7. ON-lamp: Aan - De kachel is in bedrijf.

Knipperen - Voorverwarming en voorreiniging.

1. Indicator AUTO: Aan-In Werking via de weektimer.
2. Indicator MINUTERIE: Aan - Kachel in bedrijf in de modus door de weektimer ingesteld.
3. Indicateur ECONOMISEUR D'ENERGIE: Aan - Kachel in bedrijf in de modus ENERGIEBESPARING.
4. Indicator KINDERSLOT: Aan-Kachel in bedrijf in de modus KINDERSLOT.
5. Indicator ONTBRANDINGSMODUS: Aan - Kachel in bedrijf met hoge, gemiddelde of lage ontbranding.
6. ^ F / ^ indicator: Aan-Schem geegt de huidige temperatuur weer.

Knipperend - De huidige temperatuur kan gewijzigd worden.

1. Indicator voor de dag van de week: Aan - Geeft de huidige dag of de dag van de timer wee.
2. Indicator TIMER ON/OFF: Aan - Geeft AAN/UIT of de modus weektimer weer.
3. WiFi-lamp: Brandt-DeverwarmerinWiFi-modus.
4. Circulatieventilator: De motor met drie snelheden levert een groot debiet aan warme luchtijdens bedrijf voor het snel opwarmen van een kamer en een Klein of gemiddeld debiet aan warme luchtijdens bedrijf op laag of gemiddeld vermogen, voor het behonden van een comfortabile kamertemperatuur.
5. Kamertemperatuursensor: Bewaakt de kamertemperatuur voortdurend en geeft informatie aan de kachel, zodat de gewenste kamertemperatuur behouden kan blijven.
6. Netsnoer: Voor gebruik met een gespast stopcontact. (Zie HOOFDSTUK A: SPECIFICATIONS)

VOOR ONTSTEKING

1. Brandstof vullen

FF-55T:

• Vul de tank nicht in de woonkamer maar op een meer geschikte plaats (er is.altijd kans op morsen).
• Vul de kachel nicht bij tijdens bedrivijf of wanner de kachel nog heet is. Volq de onderstaande procedure:

1) Let erop dat de kachel isuitgeschakeld.
2) Open de tankdop en til de uitneembare tank ut de kachel.

OPMERKING: Het is möglichk dat er enkele druppels uit de tank lekken. Zet de uitenbare tank neer (met de vulopening maar boven) en draai de dop los.

3) Neem de handpomp en plaats de gladde, stevigste buis in de Voorraadtank. Zorg ervoor dat deze zich op een hogere positie dan de uitneembare tank bevindt. Plaats de geribbelde slang in de vulopening van de uitneembare tank.

4) Vergrendel de schakelaar boven op de pomp (met de klok mee draaien).
5) Knijp eenpeerkeirende pomp totdat de brandstof in de uitneembare tank begint te stromen. Wanner dit gebeurt, hoeft u Niet longer te knijpen.
6) Houd het brandstofpeil in de uitenembare tank tijdens het vullen in de gaten. Stop met vullen door de schakelaar boven op de pomp los (tegen de klok in) te draaien wanner de meter aangeeft dat de tank vol is.

Let erop dat het peil nooit te hoog komt, in het bijzonder wanner de brandstof koud is (de brandstof zet uit wanner de temperatuur stijgt).

7) Laat de resterende brandstof teruglopen in de Voorraadtank en verwijder voorzichtig de pomp. Draai de dop voorzichtig weer op de tank. Ruim eventueel gemorste brandstof op.
8) Controller of de doprecht is geplaatst en goed is vastgedraaid. Plaats de uitneembare tank wee in de kachel (dop maar beneden). Sluit de afdekking.

FF-55:

1) De klep (pen) openen

Open de klep (pen) van de externe brandstoftank.

2) Start het brandstofdebiet

Als u de kachel voor de eerste keer gebruikt, druk dan op de rode vrijgaveknop voor het brandstofdebiet om brandstof nar de brandstofcarter te sturen en LAST de knop daarna los.

OPMERKING: Zorg ervoor dat er geen brandstof uit de leiding of koppelingen lekt. Zorg er ook voor dat de brandstoffank Niet te hoog geplaatst is. Zie de installmentiertrichtijnen.

OPMERKING: De rode vrijgaveknop voor het brandstofdebiet is voor de eerste ingebruikname of voor zeldzame gezallen wonneer de brandstoftank bevuld werk. De rode knop dient voor het vrijgeven van de vlotter van de brandstofcarter. Het LAST de brandstof Niet maar de brandstoftank stromen. Te vaak of te lang op de rode vrijgaveknop voor het brandstofdebiet ZAL het overlopen van de brandstofcarter veroorzaken, wat maybek tot brand kan leiden. Druk alleen snel en minder dan een seconde op de rode vrijgaveknop voor het brandstofdebiet.

2. De kachel op het net aansluiten

Stek de stekker van de kachel in een 220 V of 230 V AC stopcontact. (Zie HOOFDSTUK A: SPE-CICIFATIES). Op het scherm zullen vooraf ingestelde "Dubbele streepjes" weergegeven worden. OPMERKING: Deel een stopcontact Niet met andere apparaten.

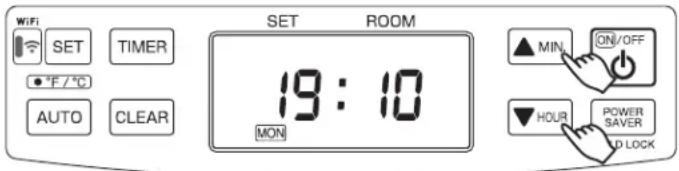

3. Klok instellen

BELANGRIJK: De klok op de kachel moet.altijd op de huidige tijd en dag ingesteld zichn.

OPMERKING: Op de toets "▼HOUR" of "▲MIN." drukken za de tijd telkens met een (1) eenheid veranderen. De toets ingedrukt honden za de tijd snel lately veranderen.

OPMERKING: In geval van een stroomonderbreking (meer dan ongeveer 30 min), hunnen deijd en dag gewist worden.

4. De tijd en de dag van de week instellen.

1) De huidigeijd is nog Niet ingesteld. (Alle tekens branden vast.)

Wanner de knop "▲MIN." of "▼HOUR" word ingedrukt terwijl de werking gestopt is, zar alles behalte het": knipperen.

Wanner de knop "▲MIN." of "▼HOUR" opniew worden ingedrukt, wijzigt de weergave op de balk ("Two Dashes" (Twee pun-ten)) maar "0 00".

2) Instellen van de huidigeijd

Druk op de toets "▲MIN." om de minutes in te stellen en druk op de toets "▼HOUR" om het eer in te stellen.

Tijdens het indrukken van de toets "▼HOUR", zal het teken veranderen als volgt.

“0:00” “1:00” … “23:00” “0:00” …

Tijdens het indrukken van de toets "▲MIN.", zar het teken veranderen als volgt.

“0:00” “0:01” … “0:59” “0:00”

Druk op de toets "SET" om het instellen van de huidigeijd te voltooien.

3) Het instellen van de dag van de week

Het teken "dAy" worden weergegeven op het scherm en de dag van de week zullen knipperen.

Druk op de toets "▲MIN." of de toets "▼HOUR" om de dag van de week in te stellen. De dag van de week zal knipperen. (De initiele instelling is "SUN".) De andere dagen van de week zullen nicht meer branden. Selecteer een dag van de week door middel van de toets "▲MIN." of de toets "▼HOUR". Tijdens het indrukken van de toets "▲MIN.", zal het teken veranderen als volgt.

“SUN” “MON” “TUE” “WED” “THU” “FRI” “SAT”

Bij het drukken op de toets "▲MIN." op de positie "SAT", hoort u een pieptoon en wordt "SAT" nicht meer veranderd. Tijdens het indrukken van de toets "▼HOUR", za het teken veranderen als volgt.

“SAT” “FRI” “THU” “WED” “TUE” “MON” “SUN”

Bij het drukken op de toets " HOUR" op de positie "SUN", hoog u een pieptoon en wordt "SUN" zicheer verandered.

Druk op de toets "SET" om het instellen van de dagen van de week te voltooien. De huidigeijd en dag van de week zullen op het scherm weergegeven worden.

OPMERKING: Als er op de AAN/UIT-knop worden gedruktijdens het instellen van de tijd en de dag, za de instelling nicht voltooid worden. Stel de tijd en dag opnieuw in.

GEBRUIK

HANDMATIGEBEDIENING

De kachel worden door de gebruiker direct bediend. De geleverde warmte zaelier automatisch worden aangepast aan de omgevingstemperatuur die worden gemeten door de temperatuursensor

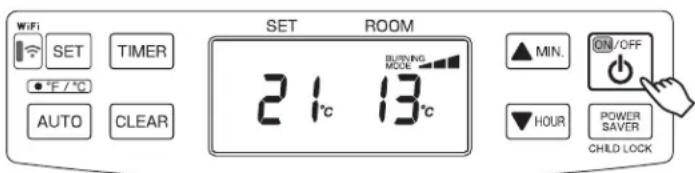

1. De kachel inschakelen

A. Zet de AAN/UIT-toets op de positie "AAN". De huidige kamertemperatuur en de ingestelde tempera-tuur za op het scherm weergegeven worden. Als de kamertemperatuur lager is dan de ingestelde temperatuur, za de AAN-lamp beginnen knipperen en zullen daarna de ventilatormotor en ontsteking starten. Deze lamp zaijdens de voorverwarmingstijd blijven knipperen.

B. Na ca. 1.5 - 4 minuten za de kachel worden ontstoken. (*) Na het ontsteken za de indicator stoppen met knipperen en permanent gaan branden. De circulatieventilator za na ca. 2 minutes worden ingeschakeld.

OPMERKING: (*) Het voorverwarmen hangt af van de omgevingstempoeratuur.

Kamertemperatuur:

lager dan 0^ Ongeveer 4 minutes

0^ - 15^ Ongeveer 2 minutes

15^ over Ongeveer 1,5 minuut

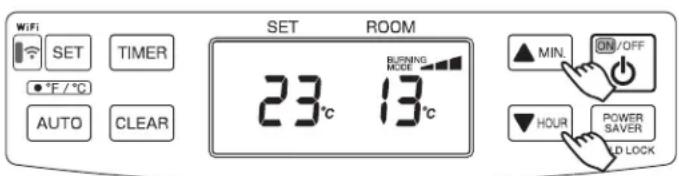

2. De kamertemperatuur aanpassen

A.Druk op de toets *MIN."of * UUR. F of C zal beginnen knipperen.

OPMERKING: De toets "▲MIN." of "▼UUR" zal de temperatuur veranderen in stappen van 1^ (2^)

B. Druk op "▲MIN." om te verhogen en op "▼UUR" om te verlagen. De kamertemperatuur kan inge-steld worden van 10^ ( 50^ ) tot 32C ( 90^ ). (Initièle instelling: 13^ ( 56^ ))
C. Wanner de kamertemperatuur de geselecteerde instelling bereikt, za de kachel automatisch overschakelen aan de "GEMID-DELDE" of "LAGE" bedrijfsmodus om de gewenste temperatuur te behouden. Wanner de kamertemperatuur de geselecteerde temperatuur overschrijdt met onceveer 2^ (4^) , za de kachel automatisch uitschakelen. Wanner de kamertemperatuur zakt, za de kachel automatisch opniew starten om de gewenste temperatuur te behouden.

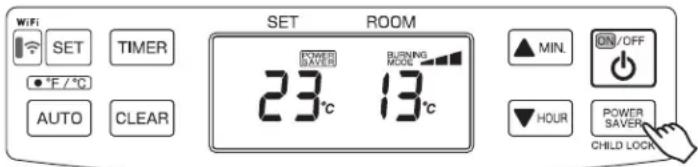

ENERGIEBESPARINGSMODUS

De energiebesparingsmodus verminder de frequentie van het aantal ontstekingen, om het elektriciteitsverbruik te verlagen.

1. Zet de knop ENERGIEBESPARING (KINDERSLOT) op "AAN" verwijl de kachelin werkig is om de "ENERGIEBESPARING" te starten. Het teken "ENERGIEBESPARING" zal op het scherm weergegeven worden.

Wanner de kamertemperatuur de geselecteerde instelling overschrijdt met onceveer 6^ (12^) , za de kachel automatisch uitschakelen. Wanner de kamertemperatuur lager worden dan de geselecteerde instelling, za de kachel automatisch opniew starten om de gewenste temperatuur te behonden.

BRANDSTOFINDICATOR (FF-55T)

Wanner het informatielampje gaat branden, FUIO, wordt hiermee aangegeven dat er nog slechts voor ca. 10 minuten brandstof beschikbaar is. De countdown van de resterende verwarmingstijd worden op de informatiadisplay aangegeven. Verwijder nu de brandstoftank en vul deze buiten de woonkamer bij. Wanner u de brandstoftank nu Niet bijvult, za het alarmsignaal elke 2-minuten klinken om aan te geven dat u de tank moet bijvullen. Na 10 minuten gaat de informatiadisplay, FUEL, knipperen en zal de kachel automatisch worden uitgeschakeld.

FU 10

FU EL

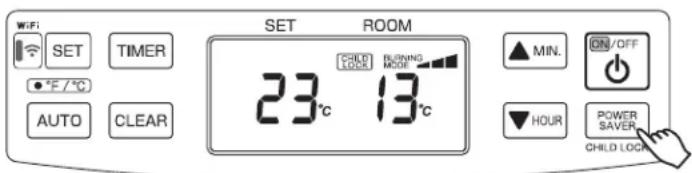

KINDERSLOT

Het kinderslot kan worden gebruik om te voorkomen dat kinderen per ongeluk de instellenen van de kachel veranderen. Wanner de kachel brandt en het kinderslot is ingeschakeld, kan de kachel alleen worden uitgeschakeld. Alle andere functies zijn dan geblokkeerd. Wanner de kachel al is uitgeschakeld, voorkomt het

kinderslot ook dat de kachel per ongeluk zal worden ontstoken.

1. Houd de toets KINDERSLOT (ENERGIEBESPARING) langer dan 3 seconden ingedrukt, om het kinderslot in te stellen wanner de kachel wel of Niet in bedrijf is. Het teken "KINDERSLOT" za op het scherm weergegeven worden.

Druk langer dan 3 seconden op de toets KINDERSLOT (ENERGIEBESPARING) om het kinderslot te deactiveren.

1. Instellen van een weekprogramma

OPMERKING: Het volgende weekprogramma is ingesteld in de fabriek. Dit programme kan veranderd worden.

P01 P02 P03 P04

Day TIME

ON/OFF

SET temp.

TIME

ON/OFF

SET temp.

TIME

ON/OFF

SET temp.

TIME

ON/OFF

SET temp.

MON

6:30

ON

21°C

8:00

ON

18°C

18:00

ON

21°C

22:30

ON

16°C

TUE

6:30

ON

21°C

8:00

ON

18°C

18:00

ON

21°C

22:30

ON

16°C

WED

6:30

ON

21°C

8:00

ON

18°C

18:00

ON

21°C

22:30

ON

16°C

THU

6:30

ON

21°C

8:00

ON

18°C

18:00

ON

21°C

22:30

ON

16°C

FRI

6:30

ON

21°C

8:00

ON

18°C

18:00

ON

21°C

22:30

ON

16°C

SAT

8:00

ON

21°C

10:00

ON

18°C

18:00

ON

21°C

23:00

ON

16°C

SUN

8:00

ON

21°C

10:00

ON

18°C

18:00

ON

21°C

23:00

ON

16°C

OPMERKING: De huidige tijd en dag van de week要去en eerst ingesteld worden, voordat de instellen van een weekprogramma veranderd können worden.

OPMERKING: De instellen van een weekprogramma+knen Niet ingevoerd of veranderd worden, verwijl de kachel AAN en in de modus AUTOMATISCH staat.

"AUTOMATISCH" uitschakelen. Het maakt nicht uit of de kachel UIT of AAN staat om de modus voor het instellen van het weekprogramma te openen, zolang AUTOMATISCH uitzeschakeld is.

Programmaselectie

1. Druk op de toets "TIMER" om de modus voor het instellen van het weekprogramma te openen. De worden "TIMER", "SUN", "P01" en "ON" zullen op het scherm weergegeven worden.

Als u in de modus voor het instellen van het weekprogramma op de toets "TIMER" drukt, za hetwoord "TIMER" van het scherm verdwijnen en zal de modus voor het instellen van het weekprogramma gesloten worden. Alle wijziging voordat op de toets"SET" ward gedrukt, zullen Niet opgeslagen worden.

Als de kachel wordenuitgeschakeld in de modus voor het instellen van een weekprogramma, za de modus voor het instellen van een weekprogramma gesloten worden.

1. Druk op de toets "▲MIN." of "▼HOUR" om het programmanummer dat u wil instellen of aanpassen te veranderen.

Het bereik van het programme gaat van P01 tot P04 voor elke dag van de week, beginnend op zondag en eindigend op zaterdag (De kachel heeft 4 programme's voor elke dag). Tijdens het drukken op de toets "▲MIN.", zal het scherm veranderen als volgt.

“SUN P01” “SUN P02” “SUN P03” “SUN P04” “MON P01” “MON P02” ... “SAT P04”

OPMERKING: Wanner op de toets " HOUR" gedrukt worden wanner de onderste programmering P01 is op zondag (SUN), kan het programmanummer Niet veranderd worden. Als u op de toets MIN. drukt wanner P04 op zaterdag (SAT) staat, de top van de programmering, kan het programmanummer Niet veranderd worden.

1. Druk op de toets "SET" (INSTELLEN) om de wijzigingen te bevestigen enaar de instellenen de programmatijd te gaan. Het programmanummer wordt gewist door de toets CLEAR (WISSEN) 3 Seconden ingedrukt te houden. Het is Niet nodig om het geheugen te initialiseren wanner u van plan bent om wijzigingen aan te brengen.

Installingen van de programmatijd

1. Druk op "▲MIN." om de minuten te veranderen (wijzigingen in stappen van 15 minuten of op "▼HOUR" om de uren te veranderen om de tiid voor het starten van het programme in fe stellen. De tiid knippertijdens het instellen.
2. Druk op de toets "SET" om deijd te bevestigen enaar de AAN en UIT instellenen te gaan.

OPMERKING: De tijsinstellenen maar op 15 minutes na de vorige programmatijd of/en 15 minutes voor de volgende geprogrammeerdeijd ingesteld worden.

Als bijvoorbeeld het P01-programma is ingesteld op 7:00 en het P03-programma is ingesteld op 16:00, kan de P02 geprogrammeerdeijd ingesteld worden tussen 7:15 en 15:45. Als de geseleeteerdeijd buiten bereik is, drukt u op de SET-knop en het alarm afgaan om deijd aan te geven die u kunt instellen. deijd die ingesteld kan worden, weergegeven worden.

De tijd kan in het bovenstaande voorbeeld ook Niet ingesteld worden, u kunt dus Niet 7:00 voor P01 en 7:00 voor P02 op zondag hebben.

AAN en UIT instellingen

1. Druk op de toets "▲MIN." of "▼HOUR" om te kiezen:tussen ON of OFF.

Hetwoord "ON" of hetwoord "OFF" zal knipperenijdens het instellen, afhankelijk van wat geselecteerd is.

1. Druk op de toets "SET" om te bevestigen en waar de stap Temperatuursinstellenen of programmaselectie te gaan. Zie onderstaande OPMERKINGEN:

OPMERKING: Wonneer "ON" is geseleerd, za de kachel werken bij de geseleerde temperatuur en tijd. Het scherm zal maar de stap Temperatuursinstellungen gaan.

OPMERKING: Wonneer "OFF" is geselecteerd, werkdt de weektimer Niet voor dat programmanummer. Het scherm gaat naar hetzelfde programmanummer in de Programmaselectie zodia u op "SET" drukt.

Temperatuursinstellungen

1. Druk op de toets " MIN." of "VHOUR" om de gewenste kamertemperatuur in dat programma te selecteren. De temperatuur knippertijdens het instellen.
2. Als u op de "SET"-knop drukt en de temperatuurknop controleert, gaat u automatischdezelfde programmanummer in de programmaselectie.

2. Bediening van de weektimer activeren

Als de toets "AUTO" worden ingedruk terwijl de kachel brandt (de kachel in INGESCHAKELD), zal het weekprogramma beginnen. Hetwoord "AUTO" zal op het scherm verschijnen en de kachel zal werken overeenkomstig het programma dat is ingesteld in het weekprogramma.

Als "AAN" op het scherm worden weergegeven tijdens het weekprogramma, kan de temperatuur gewijzigd worden door op de toetsen MIN. of HOUR" te drukken. Dit za de temperatuur die in het weekprogramma ingesteld is Niet veranderen. Wanner de tijd het volgende programma bereikt, za ook het cijfer automatisch veranderen in de geprogrammeerde temperatuur.

HANDMATIGE VERBRANDING

BELANGRIJK: Deze functie is uitsluitend bedoeld voor testdoeleinden!

De kachel kan ook op een gewenste verbrandingsmodus worden gehonden (hoog, gemiddeld, laag), ongeacht de omgevingstemperatuar.

1. Houd de MIN." en de "▼HOUR" gelijktijdig gedurende meer dan 3 seconden ingedrukt verwil de ON/OFF schakelaar op de stand "ON" staat.
2. P1, P2 of P3 worden op de digitale indicator weergegeven;

P1 = lage modus

P2 = gemiddelde modus

P3 = hoge modus

Kies volorgens de gewenste verbrandingsmodus met behulp van de toets "▲MIN." of "▼HOUR". De toets "▲MIN." zet de verbrandingsmodus hoger, de toets "▼HOUR" zet de verbrandingsmodus lager.

1. 0 m de instelling te wissen, houd u de toetsen MIN." en "▼HOUR" geleiktijdig gedurende drie (3) seconden ingedrukt, tot de normal temperatuurweergave opnieuw weergegeven worden.

AUTOMATISCHE REINIGINGSMODUS

Wanner de kachel gedurende twee uur ononderbroken op de hoogste instelling gebrand heeft, za de brander automatisch een automatische reinigingsprocedure starten. Het scherm za de automatische reinigingscode CL:05 tot CL:01 weergeven. De procedure om de brand der automatisch te reinigen duurt 5 minuten, waarin de kachel op de laagste instelling za branden. Na het voltooien van de reinigingsmodus, za de kachel automatisch opnieuw overschakenen aan de hoogste instelling.

OPMERKING:De veiligheid van de kachel en de opstartprocedures zullen in deze modus nog altd j actief zich.

HERSTELSYSTEMEEM BIJ STROOMSTORINGEN

De kachel wordenuitgeschakeld, indien er zich tijdens de werkung een stroomstoring voordoet. Zodra de stroomstoring is verholpen, za het apparaat automatisch opnieuw starten met de volgende instelleningen. Stel gewiste instelleningen opnieuw in zoals hieronder aangegeven.

WANNEER DE KACHEL IN BEDRIJF IS

DUUR VAN DE STROOMSTORING	MINDER DAN 3 SECONDEN	LANGER DAN 3 SECONDEN
		IN HET BACK-UP GEHEUGEN UIT HET BACK-UP GEHEUGEN
BEDIENING	Verbranding opniew starten metdezelfde instellingen als voor de stroomonderbreking.	De verbranding vanaf het begin starten. De verbranding vanaf het begin starteb. De ingestelde temperatuur wordenuit veiligheidsoverwegingen gewijzigd maar \(13^{\circ}C\) (\(56^{\circ}F\)). De ingestelde temperatuur en de omgevingstemperatuur worden gewist als de stroomonderbreking langer dan 30 minuten heeft geduurd. Druk een willekeurige knop in om het knipperen van de ingestelde temperatuur en de omgevingstemperatuur uit te schakelen.
ENERGIEBESPA-RINGSMODUS	Behouddezelfde instelleningen als voor de stroomonderbreking.	Behouddezelfde instelling als voor de stroomstoring.
AUTOMATISCHE WERKING	Behouddezelfde instelleningen als voor de stroomonderbreking.	Behouddezelfde instelling als voor de stroomstoring.
KINDERSLOT	Behouddezelfde instelleningen als voor de stroomonderbreking.	Deinstalling wordt gewist.(zie HOOFDSTUK E: GEBRUIK)
		Deinstalling wordt gewist.(zie HOOFDSTUK E: GEBRUIK)

Als de kachel nicht in gebruik is en er doet zich een stroomonderbreking voor, dan za het apparaat in prince opstarten met bezelfde instellingen als voor de stroomonderbreking. Als de stroomonderbrekingECHTER langer heft geduurd dan 3 seconden zullen de volgende instellingen worden gewist. Stel de instelleningen opnieuw in.

WANNEER DE KACHEL NIET IN BEDRIJF IS

IN HET BACK-UP GEHEUGEN	Bediening van het kinderslot
UIT HET BACK-UP GEHEUGEN	Instellingenijd en datum
	Bediening van het kinderslot

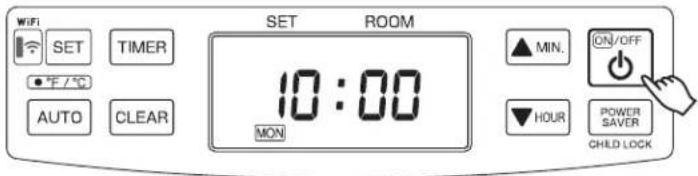

DE KACHEL UITSCHAKELEN

Zet de AAN/UIT-toets op de positie "UIT". De lamp AAN zal knipperen en doven. De circulatieventilator en ventilatormotor blijven draaien gedurende ongeveer drie (3) minutes om de kachel af te koelen.

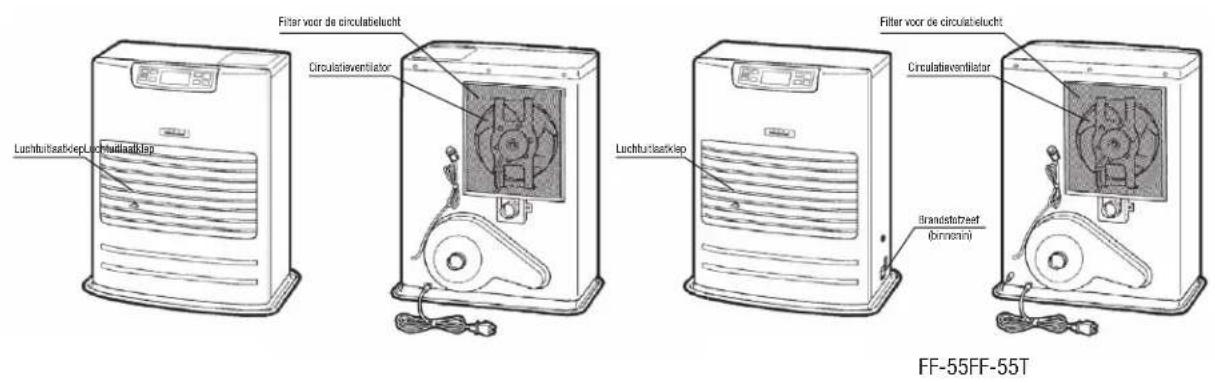

HOOFDSTUK F: STANDAARD ONDERHOUD

OPGELET: Zorg ervoor dat u de verwarming uitschakelt en loskoppelt voordat u controles of reiniging uitvoert. OPGELET: Laat de kachel volledig afkoelen voordat reiniging of onderhoud wordenuitgevoerd.

VOOR OPTIMALE PRESTATIES MOETEN DE HIERONDER GENOEMDE ONDERDELEN REGELMATIG WORDEN GEREINIGD.

1. Schone lamellen(EENS PER WEEK)

Stof en vlekken moeten van de lamellem worden afgeveegd met een vochtige doeck.

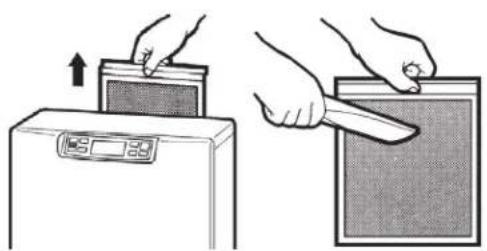

2. Het filter voor de circulatielucht reinigen (EENS PER WEEK)

Aan de achterkant van de kachel is een rooster aangebracht. Schuif dit rooster eenmaal per week omhoog om het met een stofzuiger te reinigen.

3. Reinig de fitting van de brandstofaanvoer (FF-55T)

Wanner stof of vuil zich bij de brandstofaanvoer heeft opgehoopt, moet dit worden verwijderd.

Controleerijdens het bijvullen altijd de fitting van de brandstofaanvoer.

4. Controle op brandstoflekken (RÉGULIERÉMENT)

FF-55T: Maak er een gewoonte van om te controeren op tekenen van brandstoflekkage. Veeg alle gemorste brandstof bij de tankhouser en de uitneembare tank weg. Gemorste brandstof verooorzaakt stank en is een brandrisico.

FF-55: Maak er een gewoonte van om de brandstofleiding en alle verbindingen te controleren op tekenen van brandstoflekkage. Brandstoflekkages konnen leiden tot brandgevaar.

5. Het deel van de rookgasleiding controlleren (EENS PER MAAND)

Controleer de koppeling van de rookgasleiding om te verzekeren dat deze koppeling stevig vast staat. Gebruik een stofzuiger om stof of haar van huisdieren te verwijderen.

6. De brandstofzeef reinigen (EENS PER MAAND) (FF-55)

De zeef van de brandstofcarter要去ens per maand en voor het starten van de kachel in het begin van elk seizoen gereinigd worden.

(a) Sluit de klep het dichtst bij de kachel.
(b) Plaats de olie-opvangbak onder het deksel van de zeef, met eenkleine opvangbak eronder, om de brandstof die za lekken op te vangen.
(c) Zet de twee schroeven de het deksel van de zeef los en verwijder het deksel.
(d) Verwijder de zeef en kaak deze schoon met stookolie.
(e) Plaats de zeef terug op+zijn oorspronkelijke plaats. Plaats het deksel van de zeef terug en schroef het vast.
(f) Veeg gemorste brandstof weg.
(g) Open de klep in de brandstofleiding. Controller op brandstofflekken.

OPMERKING: Schroef, op het einde van elk seizoen, de afvoerschroef los om alle achtergebleven brandstofuit te verwijderen.

7. Aanbevolen periodiek onderhoud

Als state-of-the-art apparaat moet uw kachel vanijd tot vrij worden gecontroleerd en onderhoven door een gekwalificeerde monteur om optimaal en veilig gebruik te konnen waarborgen. Deze inspectie dien het volgende te omvatten: controle van de ontsteking; controle van het rookgaskanaal; controle van de brander; reiniging van alle noodzakelijkke onderdelen en verranging van de pakkingen waar nodig. Neem contact op met uw TOYOTOMI-verdeler voor meer informatie en planning.

AUTOMATISCH REINIGINGSSYSTEM VOOR DE ONTSTEKING

Wanneer de kachel ingeschakeld is en de klok ingesteld is (zie HOOFDSTUK E: GEBRUIK), za de kachel automatisch stoppen en de ontsteker elke dag om 2:00 reinigen en zar "CL" weergegeven worden op de digitale indicator. Na het voltooien van de Reinigingsmodus zal de kachel automatisch opnieuw ontsteken om opnieuw te verwarmen.

De modus voor het reinigen van de ontsteking verlangt de levensduur van de ontsteking.

HANDMATIG REINIGINGSSYSTEMEEM VOOR DE ONTSTEKING

De kachel za de ontsteking gedurende (10) minuten handmatig reinigen.

1. Wonneer de ON/OFF schakelaar in de "OFF" positie staat, houdt u de "TIMER" en de "POWER Saver" toets gewelijkijdig gedurende meer dan (3) seconden ingedrukt.
2. Op het scherm zal "CL:10" weergegeven worden. De reiniging worden zonder verdere invoor uitgevoerd.

OPMERKING: Het reinigen van de ontsteking is van belang om de levensduur van de ontsteking te verllogen. Het worden aanbevolen om de ontsteking eens per week te reinigen.

De volgende symptomen zijn normala gedurende normala bedrijf van de kachel.

	SYMPTOOM REDEN
Wannee der kachel wordt gestart of gedood.	Witte rook of een geur bij het eerste gebruik na de aankoop.	Machineolie of stof brandt van de oppervlakken van de bran- der of warmtewisselaar.
	Vlammen flickkeren enkele minuten na ontsteking.	De brander is koud en de ontsteker blijt eenijdje in werkung na ontsteking.
	Maakt af en toe "krakende" geluiden wanner de kachel ont-stoken of gedoodf worden.	Uitzetten en krimpen van metalen onderdelen wanner ze op- warmen of afkoelen.
	Er worden geen warme lucht afgegeven na ontsteken.	Om te voorkomen dat er in het begin koele lucht uit de kachel komt, worden de start van de circulatieventilator vertraagd.
	Hoorbaar tuffend geluid van de brandstofpomp wanner.Deze voor de eerste keer gestart worden of na het zonder brandstof vallen.	Er zit lucht in de pomp. Het geluid zouECHter要去en stoppen binnen 1 minut.*
Wannee der kachel in bedrijfs.	"Tikked" geluid. Geluid van de brandstofpompijdens normala bedrivif.
	De verbrandingsruimte of de warmtewisselaar is zichtaar door de luchtdeurtjes, roodgloeiend.	Normaal.
	Af en toe gele flickering in de blauwe vlam. Normaal.
Geur	Gemorste Petroleum Gebruik van slechte kwaliteit Petroleum	-Veeg gemorste Petroleum van de tankhouser,uitneembare tank en opvangbakje.-Verwijder de brandstof en gebruik helfere Petroleum.

*Als het geluid van de brandstofpomp Niet afneemt en de kachel uitschakelt, controlleren dan:
1. Druk een keer op de rode vrijgaveknop voor de vlotter van de brandstoftank. NIET ingedrukt houden.
2. Zorg ervoor dat alle kleppen open staan en het filter vrij is.
3. Zorg ervoor dat er brandstof in de externe brandstoffank zit en de filters schoon zich.

Als er zich problemen voordoenijdens gebruik of ontsteking, gebruik dan deze tabel om de oorzaak en de gedaste te ondernemen stappen te bepalen. Zorg ervoor dat u de stekker uit het stopcontact trekt en de kachel volledig maar afkoelen voordat u corrigerende stappen neemt. In het geval dat de kachel zichself dooft, zonder actie van u, moet u op het scherm controlleren of een van de volgende foutcodes weergegeven worden.

FOUTCODE OOR ZAAK OPLOSSING
E-0	Stroomstoring (onstabile frequentie)	Controler de stroomvoorziening.
E-23	Primaire vlam (vlamsensor) werkkt nicht correct en/of is vuil	Raadpleeg uw verdeler voor reiniging en inspec-tie.
E-6	Storing brandstoffleiding(FF-55)/ Zonder brandstof	Neem contact op met uw verdeler.
E-2	Zonder brandstof / geen vlam	Controler de brandstofmeter op de tank; vul brandstof bij.
E-2 / E-6	Geblokkeerde de lekkende brandstoffleiding	Neem contact op met uw verdeler. / Controler de rookgasleiding
E-8 Storing	van de ventilatormotor Neem contact op met uw verdeler.
E-12 Hoge liemietschakelaar geactiveerd	Reinig het filter van de circulatieventilator en verwijder blokkeringen, maar uw kachel volledig afkoelen en ontsteek opnieuw.
E-13	Storing van de thermistor van de brander	Neem contact op met uw verdeler.
E-13	Geblokkeerde de lekkende brandstoffleiding	Controler de rookgasleiding. / Neem contact op met uw verdeler.
E-22 Ontsteking drie maal mislukt Neem contact op met uw verdeler.
FUEL Zonder	brandstof (FF-55T) Bijtanken.(FF-55T)
Hoog	De kamertemperatuur is hoger dan 35°C (95°F). De temperatuursensor is nicht correct gemonteerd.	Controler de positie van de kamertempera-tuursensor. / Neem contact op met uw verdeler
Laag	De kamertemperatuur is lager dan -10°C (14°F). Storing van of losgekoppelde thermistor van de kamertempera-tuur.	Controler de positie van de kamertemperatuursensor. / Neem contact op met uw verdeler.

HOOFDSTUK H: LANGDURIGE OPSLAG

Wonneer u van plan bent om de kachel gedurende een langereperiode Niet te gebruiken, wordt aangeraden om de kachel volgens de onderstaande stappen op te slaan:

1. Bereken aan het einde van het seizedoen uw brandstofaankopen zodate u alle aangeschafte brandstof kunt opgebruiken. Wanner de brandstof langer dan zes maanden worden opgeslagen, kan de kwaliteit verminderen. Gebruik van dergelijk lang opgeslagen brandstof heeft een ongunstig effect op de werkung van de kachel.

2. Wanner uw kachel onderhoud of reparatie nodig heeft is dit het juiste mom contact op te nemen met uw leverancier om het onderhoud uit te voeren voordat u de kachel opslaat. Op deze manier is uw kachel meteen gereed voor gebruik wanner het volgende stookseizoen begint.

3. Als u van plan bent om de kachel ter plaatse te lien,

(a) Koppel de stroomvoorziening los.

(b) FF-55T: Reinig de brandstoffevoer en verwijder alle Petroleum, stof of achtergebleven water in de tankhouser en de uitneembare tank om corrosie te voorkomen.

FF-55: Sluit de hoofdklep van de tank. Verwijder alle brandstof uit het carter en reinig de brandstofzeef. (zie HOOFDSTUK F :STANDAARD ONDERHOUD)

(c) Veeg alle vlekken of stof op de kachel af met een vochtige doek en veeg cervolgens na met een droge doek.

1. De kachel opslaan op een andere locatie:

(a) Koppel alle aansluitingen af.

(b) FF-55T: Verwijder alle brandstofuit de tankhouser en reinig de fitting van de brandstofaanvoer.

FF-55: Sluit de hoofdklep van de tank. Verwijder alle brandstof uit het carter en reinig de brandstofzeef.

(c) FF-55T: Koppel het schoorsteenkanaal los van de kachel.

FF-55: Koppel de brandstofleiding en het schoorsteenkanaal los van de kachel.

OPMERKING: Achtergebleven brandstof in de brandstofleiding kan maar buiten stromen wanner de brandstofleiding worden losgekoppeld. Zorg dat u een reservoir bij de hand hebt om afgevoerde brandstof op te vangen.

(d) Verwijder acheftergebleven roet in het schoorsteenkanaal met behulp van een borstel en/of een stofzuiger.
(e) Veeg alle vlekken of stof op de kachel af met een vochtige doeK en veegervolgens na met een droge doeK.
(h) Plaats de kachel in de originele verpakking en sla deze op een droge plaats op. Wanner de originele verpakking Niet beschichten, maar is, kurz u de kachel volledig afdekken met een groe plastic zak ter bescherming gegen stofijdens de opslag.
(g) Dek de afvoer- en luchtaanvoeropeningen van het schoorsteenkanaal af met behulp van de (optionele) doppen. (Onderdeel #17212661 and #17212656)

VERVOER

Neem de onderstaande maatregelen om brandstoflekkage tjdens vervoer van de kachel te voorkomen.

-Vervoer de kachelrechtop.
- Zorg dat brandstof ALTIJD worden afgevoerd uit het carter voorafgaand aan transport. (FF-55)

HOOFDSTUK I: INSTALLATIE

ALGEMENE BESCHRIJVING De FF-55T/FF-55 is ontworpen voor installmentie aan een buitenmuur zdat volledig gebruik kan worden gemaatk van de eenvoudige montage met behulp van het "schoorsteenkanaal" waardoor de noodzaak van een hoge schoorsteen komt te vervallen. Er is geen hitte- of brandbestendige beschermingoodzakelijk.

STANDAARD INSTALLATIONDERDELEN

De volgende standaardonderdelen voor de installmentie worden met de kachel meegeleverd. Voor andere installmentmethoden moet u eventueel aanvullende accessoires aanschaffen bij uw TOYOTOMI leverancier. Zie"Aanvullende onderdelen".

Wandbeugel (2 sets) (ONDERDEEL 17212589) Zelftappende schroef (2) ONDERDEEL 17208678) Blinde zelftappende schroef (2) ONDERDEEL 17187555 Houtschroef (2) ONDERDEEL 17206066) (1) ONDERDEEL 17206066) (Kamertemperatuursensor)

Pijphouder (1) (ONDERDEEL 17212685)

Pijpbeugel (1) (ONDERDEEL 17219378)

(3)

Houtschroef (3) Schoorsteenkanaal (1) (ONDERDEEL 17224296)
(ONDERDEEL Afdekkap luchtafvoer (1) (ONDERDEEL 17212661)
17206066) Afdekkap luchtaanvoer (1) (ONDERDEEL 17212656)

Gebogen verbindingsstuk (L) (1) (ONDERDEEL 17212798)

Isolerende afdekking (ONDERDEEL 17206025)

L-vormige slang (2) (ONDERDEEL 17212692)

Inlaatslang (1) (ONDERDEEL 17206091) Slangklem (2)

(ONDERDEEL 17212677)

(FF-55T)

Brandstofpomp (handbediende hevelpomp) (1) (ONDERDEEL 17027727)

(FF-55)

Lbekakje (1) (ONDERDEEL 17185025)

ACCESSIONS

De volgende accessoires zich verkrijgbaar voor gebruik bij een Niet-standard installatie van de FF-55T/FF-55. Raadpleeg uw TOYOTOMI-verdeler om de nodige accessoires aan te schaffen, nadat u zorgvuldig hebt overwogen waar u de verwarming en het rookgaskanaal en de brandstofoevoer wilt installereren.

Belangrijk: Gebruik alleen originele TOYOTOMI onderdelen voor uw kachel. Het gebruik van Niet-goedgekeurde, generieke of onderdelen van andere merken kan de prestaties en deeiligheid ernstig verminderen en maakt de fabrieksgarantie ongelid.

Accessoires Onderdeelnr. Toepassing

Set verlengstukken voor leidingen (L)* ONDERDEEL #17206013 Lente: 2080 mm tot 1620 mm

Set verlengstukken voor leidingen (M)* ONDERDEEL #17206012 Lente: 1080 mm tot 650 mm

Set verlengstkukken voor leidingen (S)* ONDERDEEL #17206011 Lenght: 580 mm tot 400 mm

L-vormige uitlaatkoppeling* ONDERDEEL #17187089 Voor een bocht van 90 graden in de uitlaatleiding

• De totale lenghte van de verlangpijpCUSSEN de kachel en het rookgaskanaal mag nietmeer dan drie meter bedragen en er moen niet.
  meer dan drie bochten in de verlangpijp worden gebruikt.

Uitlaat verlengpijp 1000 (ONDERDEEL #17206089) - Lente (A) : 1000 mm

Uitlaat verlengpijp 500 (ONDERDEEL #17206083) - Lenght (A): 500 mm

Uitlaat verlengpijp 300 (ONDERDEEL #17206084) - Lenge (A): 300 mm

Uitlaat verlengpijp 200 (ONDERDEEL #17206087) - Lenght (A): 200 mm

Uitlaat verlangpijp 100 (ONDERDEEL #17206088) - Length (A): 100 mm

Uitlaat verlengpijp 75 (ONDERDEEL #17206098) - Lenght (A): 75 mm

Aanpasbare uitlaatleiding (L)

(ONDERDEEL #17206027) - Length (B):

1000mm~570mm

Aanpasbare uitylaatleiding (S)

(ONDERDEEL #17206057) - Length (B):

500mm~320mm

Flexiblele uitytaatpijp 500

Koppeling inlaatleiding
ONDERDEEL #17206092

Verlenging rookkanaal (S) (ONDERDEEL #17206051) - Wanddikte: 320mm tot 420mm

Verlenging rookkanaal (M) (ONDERDEEL #17206052) - Wand dikte: 420mm tot 520mm

Verlenging rookkanaal (L) (ONDERDEEL #17206053) - Wanddike: 520mm tot 620mm

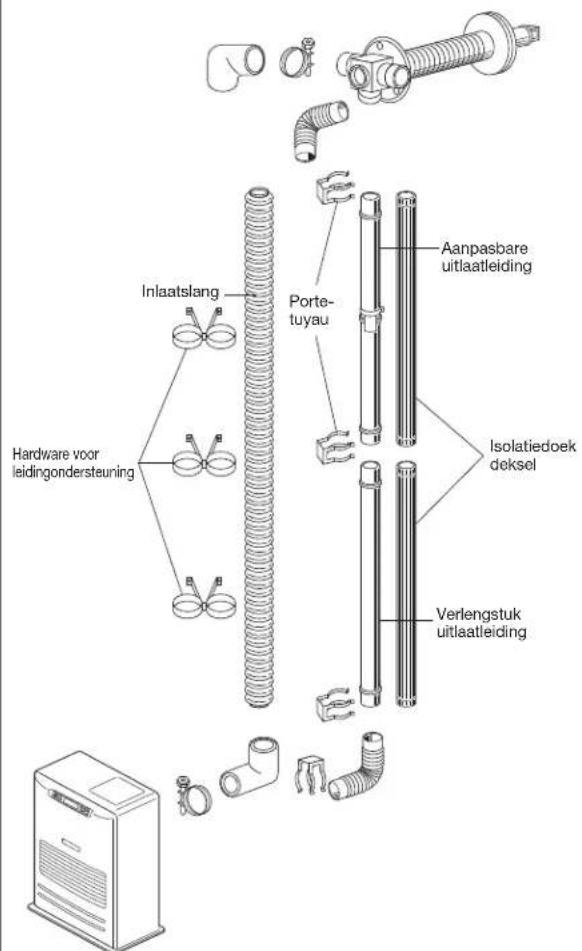

SET VERLENGTHUKKEN

Verlengstuk uitlaatleiding (L) ONDERDEEL #17206013
(ONDERDEEL#17206027)

OnderDEEL #17187068 OnderDEEL #17212685

(ONDERDEEL #17206089)
6ONDERDEEL#17206004
Hardware voor leidingondersteuning

(ONDERDEEL #17206091)

Pijp houder (2 pcs.)

Ondersteuning voor pijpholders (1 po.)

(ONDERDEEL #17206025)

Schohr Hutschroef (1 p.c.) 2(pcs.)

No.	Name of ONDERDEEL Aantal
①	Aanpastbare uittaatleiding (L)1000mm-570mm	1
②	Verlengstkuk uittaatleiding1000 (1000mm)	1
③	Inlaatslang(2000mm)	1
④	Isolatiedoek deksel(1000mm)	2
⑤	Pliphouder	2
⑥	Hardware voorledingonderstouning	3sets
⑦	L-vormige uittaatkoppeling	1

Bij gebruik van de "Verlangstuk leiding (L)" set met verlangstukken, moet de afstunussen aansluiting van de uitaalteilding van de kachel en de aansluiting van het rookgaskanaal minstens 1620 mm en hoogstens 2040 mm bedragen. (Zie afbeelding 1 voor referentie.)

INSTALLATIE MET VERLENGTHIDING KIT
OPMERKING:

Gebruik een "L"-vormige uitlaatkoppeling indien nodig.

SETVERLENGSTUKKEN

Verlngstuk uitaatleiding (M) ONDERDEEL #17206012

(ONDERDEEL #17206027)

(ONDERDEEL #17206081)

ONDERDEEL #17206004 Hardware voor leidingondersteuning
Pijh houder (2 pcs.)

ONDERDEEL#17206025)

Houtschroef (2 pcs.)

No.	Name of ONDERDEEL Aantal
①	Aanpasbare ultraatleidling 1000mm-570mm	1
②	Inlaatslang (1000mm)	1
③	Isolati这样做k doksel (1000mm)	1
④	Pijphouder	1
⑤	Hardware voor leidingondersteuning	2 sets
⑥	L-vormigeUltraatkoppeling	1

Bij gelebruik van de "Verlungstuk leiding (M)" set met verlangstukken, moet de afstandussen de aansluiting van de uilaatleidling van de kachel en de aansluiting van het rookgaskanaal minstens 650 mm en hoogstens 1080 mm bedragen. (Zie afbeelding 2 voor referentie.)

Verlengstuk uitylaatleiding (S) ONDERDEEL #17206011

(ONDERDEEL #17206057)

CONDEREEEL #117187089 CNDERDEEL 7212635
5) ONDERDEEL #1726004 Hardware for leicingnderstechning

(ONDERDEEL#17206025)

Ondersteuning voor pijpholders (1 pc.)

Schoef (1 pc.) Hutschroef (2 pcs.)

No.	Name of ONDERDEEL Aantal
①	Aanpasbare ultiataleiding 500mm-320mm	1
②	Iniaatslang (500mm)	1
③	Isolatiodoek doksel (1000mm)	1
④	Pijphouder	1
⑤	Hardware voor leidingondersteuning	1 sets
⑥	L-vormige ultraatkoppeling	1

Bij gebruik van de "Verlengstuk leiding (S)" set met verlengstukken, moet de afstandussen de aansluitng van de uitaalteidling van de kachel en de aansluitng van het rookgaskanaal minstens 400~mm en hoogstens 575~mm bedragen. (Zie afbeelding 3 voor referentie.)

WiFi-MODULE

ONDERDEEL #17314780

INSTALLATIE-ADVIES

1. De luchtaanvoer en de afvoeropening van het schoorsteenkanaal moetenaar buiten algtd volledig open zijn. Het schoorsteenkanaal mag Niet worden aangesloten op een bestaande schoorsteen, garage, kelder, kruipruimte,ussenplafond of een andere gesloten ruimte omdat het schoorsteenkanaal een "warmtewisselaar" is waar bij in de afvoer condens ontstaat dieaar buiten moet worden afgevoerd.
2. Let er tijdens het installereren van het rookgaskanaal op dat het volume en de temperatuur van het gas dat via het schoorsteenkanaal maar buiten worden afgevoerd minimaal is en normal gesproken geen problemen oplevert.
3. Voordat u een gat in de wand aanbrengt voor het schoorsteenkanaal dient u ervoor te zorgen dat de wand geen holle ruimtes, elektriciteitsdraden, gasleidingen en andere obstakels bevat. Boor van binnenuit een gat van 5mm voor de geleiding om de uiteindelijkke opening van buitenaf te boren en op die manier rommel te voorkomen.
4. Installee het rookgaskanaal Niet in de omgeving van de luchtaanvoer of op eenplaats waar de afvoer bedekt kan worden met sneeuw, bladeren of direct wordt blootgesteld aan wind met een snelheid vaneer dan 50~km / u

BELANGRIJK:

In regio's met zware afstand tot de grond worden vergroot op basis van de gemiddelde sneeuuwval moet de sneeuuwoogte.

BELANGRIJK:

In open gebieden met sterke wind kan aanbrengen van een windbreker noodzakelijk+zijn.

1. Installer de rookgasleiding NOOT onder de kachel.

1. De totale lenghte van verlangstukken voor leidingen (accessoires L, M of S)CUSEN de kachel en de rookgasleiding mag nietmeer dan 3 m zijn, met nichteer dan 3× 90^ bochten.

OPMERKING: Wanner verlengstukken voor leidingen van het type L, M of S gezrukt worden, moet de rookgasleiding algid geisoleerd worden met de bijgeleverde isolatiedoek. (Meer isolatie kan vereist worden door de lokale autoriteit).

1. Bij alle Laser installations要去h schoorsteenkanaal altijd worden geinstalleerd.

Het kanaal moet horizontaal verlopen met een licht dalend verloop maar buiten … Nooit verticala.

INSTALLATIE VAN DE KACHEL EN HET ROOKGASKANAAL

A) Voordat u verder gaat met de installmentenkzaamheden moet u controleren of de installatione voldoet aan de bouwvoorschriften en de geldende plaatselijke voorschriften op het gebied van verwarmingsinstallaties. (raadpleeg de website van de plaatselijk autoriteiten of neem contact op met uw leverancier.)
B) Het schoorsteenkanaal is ontworpen om door de muur van een conventioneel gebouw te worden gemonteerd, inclusief baksteen, celbeton, Linear, Gibraltar en gipsplaat, tegels, houten betimmering, polystyreen, metalen profiel etc.
C) De FF-55T/FF-55 kachel is ontworpen voor gebruik tot een hoogte van 1.000 boven NAP. Voor installmentieussen 1.000 en 1.500 meter moet de kachel door der ser5 cedienst worden afgesteld. Neem contact op met uw leverancier voor advies.

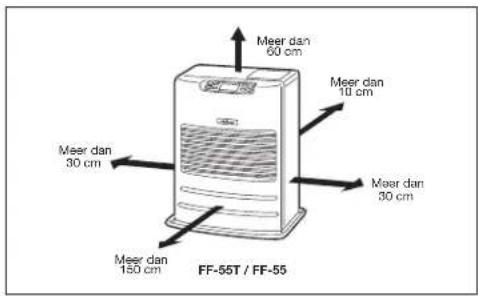

1. Kies de locatie voor de kachel. Houd de minimale afstanden aanussen de kachel en de dichtstbijzijnde brandbare materiailen zoals hieronder aangegeven. Zorg voor toegang tot de achterste afterschering van de ventilator, de brandstoftank en de rode vrijgaveknop voor het brandstoffdebiet.

Afb.1

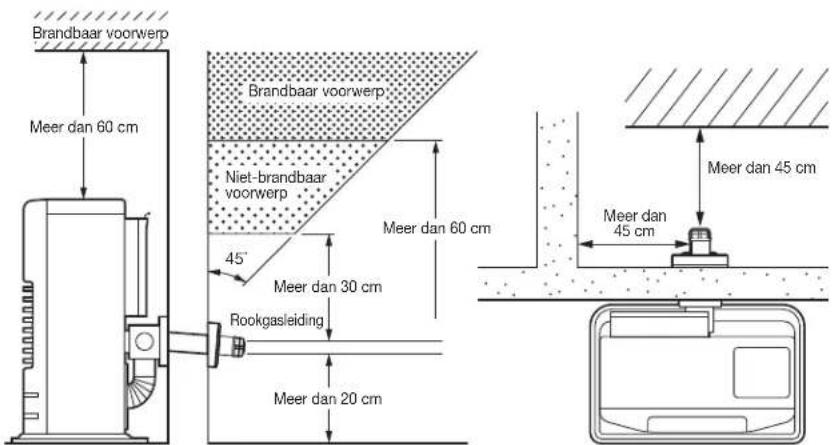

1. Zorg ervoor dat de afvoerruimte vrij is van alle obstakels die kuren worden aangetast door de hete uitaatgassen. (zie afb. 2 en 3.) Het schoorsteenkanaal (zoals op afb. 2) is geschikt voor een wanddike van 130mm tot 320mm .

Afb. 2 Afb. 3 Installatie van de rookgasleiding

1. Een thermostaat voeler worden bijgeleverd met onceveer 2,5 m verlengsnoer. Deze is bevestigd aan de achterkant van het apparaat. Zorg ervoor dat de verlengsnoer van de thermostaat voeler Niet de uitlaatijp raakt. De thermostaatvoeler kan worden bevestigd aan de muur met een schroef. De schroef, die worden meegeleverd met de kachel, indraaien op de gewenste plek op de muur. Haak de thermostaat voeler vast aan de schroef.

OPMERKING: Zorg ervoor dat u de thermostat voeler Niet monteert direct in het zonlicht, in een ruimte met veel tocht, of vlakbij de warme convectieluchtstroom.

Lees de gebruiksaanwijzing voordat U de kachel monteert.

HOOFDSTUK J: PRODUCTFICHE

(a) Naam/handelsmerk van de verdeler TOYOTOMI
(b) Model FF-55T/FF-55
(c) EEC B
(d) Direkte warmteafgite 5,5kW
(e) Indirecte warmteafgitte 6,0W
(f) EEI 87,8%
(g) Bruikbaar energierendement 92,4%
(h) Specifieke voorzorgsmaatregelen	Raadpleeg de gebruikshandleiding voor montage, installment of onderhoudsinstructions.

IMPORTANT
