GEBRUIKSAANWIJZING FXLB126 Fuxtec

124. Veiligheidssymbolen op de machine en in de gebruiksaanwijzing..................................... 133

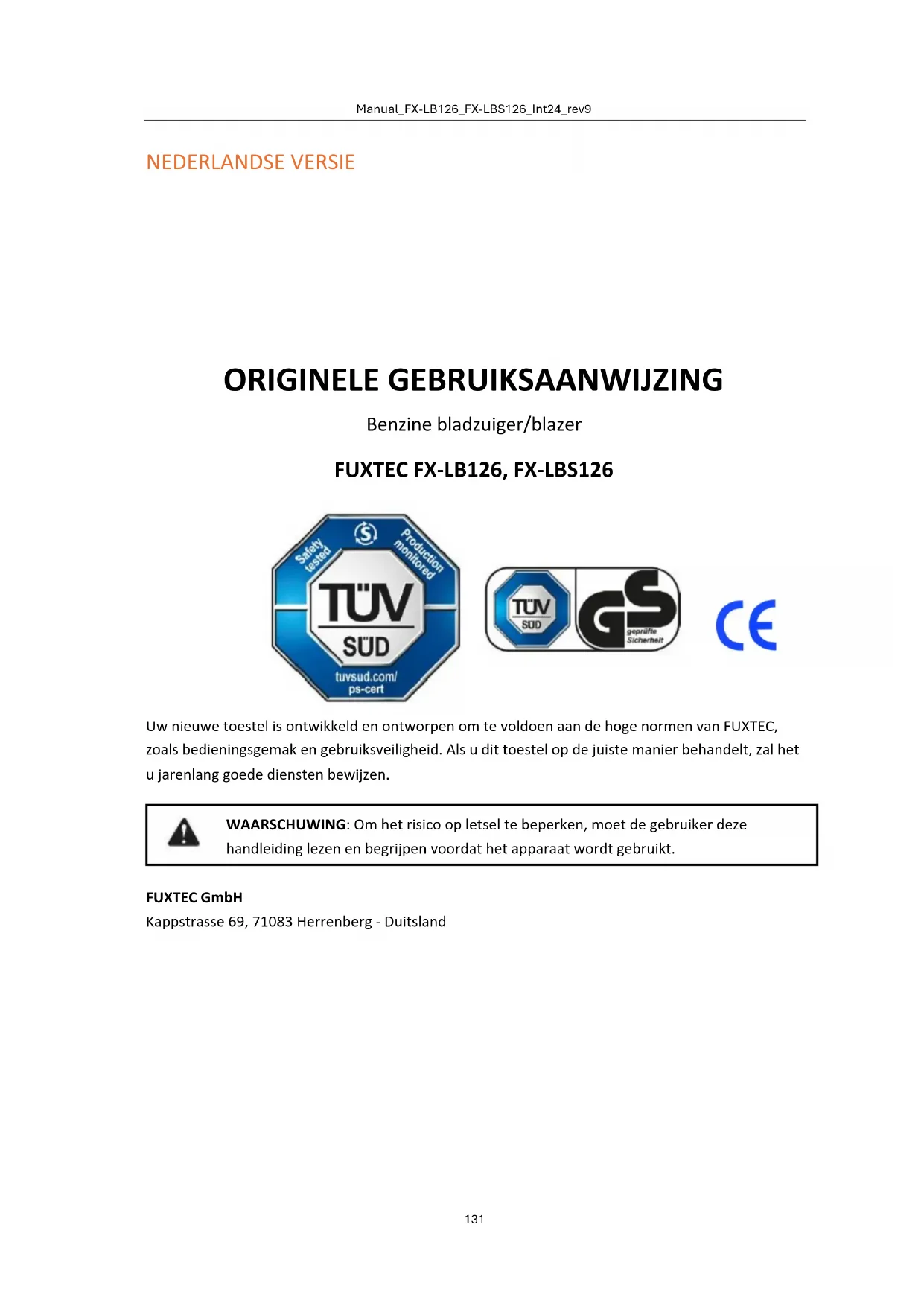

ORIGINELE GEBRUIKSAANWIJZING Benzine bladzuiger/blazer

Uw nieuwe toestel is ontwikkeld en ontworpen om te voldoen aan de hoge normen van FUXTEC, zoals bedieningsgemak en gebruiksveiligheid. Als u dit toestel op de juiste manier behandelt, zal het u jarenlang goede diensten bewijzen. WAARSCHUWING: Om het risico op letsel te beperken, moet de gebruiker deze handleiding lezen en begrijpen voordat het apparaat wordt gebruikt. FUXTEC GmbH Kappstrasse 69, 71083 Herrenberg - DuitslandManual_FX-LB126_FX-LBS126_Int24_rev9

Bedankt voor de aankoop van een bladzuiger/blazer van ons bedrijf. In deze gebruiksaanwijzing wordt uitgelegd hoe u de bladzuiger het beste kunt bedienen. Lees voor gebruik deze gebruiksaanwijzing zorgvuldig door, bedien het apparaat op de juiste manier en werk veilig. Het is ook mogelijk dat niet alle details van uw machine overeenkomen met de gebruiksaanwijzing door de verdere ontwikkeling van de machine. Daarom vragen wij om uw begrip.

122. Omvang van de levering

• 1x blaaspijp voor verhard oppervlak, rechte versie

• 1x blaaspijp voor gazons gebogen versie

• 2-delige aanzuigpijp (voor model FX-LBS126)

• Bladzak en gebogen verbindingspijp (voor model FX-LBS126)

• Bedieningsinstructies Controleer na het uitpakken de inhoud van de doos op

• Mogelijke transportschade Stel de dealer, leverancier of fabrikant onmiddellijk op de hoogte van eventuele klachten. Latere klachten kunnen niet worden erkend.

Volgens de verordening ter bescherming tegen lawaai van machines van september 2002 mogen bladblazers niet worden gebruikt in zuivere, algemene en speciale woongebieden, kleine woongebieden, speciale gebieden die worden gebruikt voor recreatie, kuur- en kliniekgebieden en gebieden voor toeristische accommodatie, evenals op het terrein van ziekenhuizen en verpleeghuizen op zon- en feestdagen en op werkdagen van 20.00 tot 07.00 uur. Houd ook rekening met de regionale voorschriften voor geluidsbescherming.Manual_FX-LB126_FX-LBS126_Int24_rev9

124. Veiligheidssymbolen op de machine en in de gebruiksaanwijzing

U kunt symbolische informatie vinden op het typeplaatje van uw bladzuiger. Ze geven belangrijke informatie over het product of instructies voor het gebruik ervan.

Gevaarlijke situatie of dreigend gevaar. Het niet opvolgen van deze instructies kan leiden tot letsel of schade aan eigendommen. Belangrijke instructies voor een correcte omgang met het apparaat. Het niet in acht nemen van deze instructies kan leiden tot defecten aan het apparaat. Gebruiksaanwijzing. Deze instructies helpen u om alle functies van het apparaat optimaal te gebruiken. Installatie, bediening en onderhoud van het apparaat. In dit hoofdstuk wordt precies uitgelegd wat u moet doen.

125. Bedoeld/onbedoeld gebruik

De bladblazer op benzine is uitsluitend bedoeld voor het blazen van bladeren. Tot het bedoelde gebruik behoort ook het lezen en in acht nemen van de gebruiksaanwijzing voor elk gebruik. De machine moet voor en tijdens het gebruik worden gecontroleerd op mechanische schade. Als reparaties nodig zijn, neem dan contact op met uw vakhandelaar. Er mogen alleen originele, door de fabrikant goedgekeurde reserveonderdelen worden gebruikt. De machine mag alleen in de open tuin worden gebruikt. Als niet-goedgekeurde of niet-originele reserveonderdelen worden gebruikt, is de gebruiker en niet de fabrikant aansprakelijk voor materiële schade of persoonlijk letsel. Elk ander gebruik dan hierboven beschreven is onjuist gebruik:

• Tot het bedoelde gebruik behoort ook het lezen en opvolgen van de gebruiksaanwijzing.

• Als niet-goedgekeurde of niet-originele reserveonderdelen worden gebruikt, is de gebruiker en niet de fabrikant aansprakelijk voor materiële schade of persoonlijk letsel.

• Elk ander gebruik dan hierboven beschreven is onjuist gebruik.

• Bedoeld gebruik houdt ook in dat de door de fabrikant voorgeschreven bedienings-, onderhouds- en reparatievoorwaarden worden nageleefd en dat de veiligheidsinstructies in de handleiding worden opgevolgd.Manual_FX-LB126_FX-LBS126_Int24_rev9

• De toepasselijke relevante voorschriften ter voorkoming van ongevallen en andere algemeen erkende gezondheids- en veiligheidsregels op het werk moeten worden nageleefd.

• Elk ander gebruik wordt beschouwd als oneigenlijk gebruik. De fabrikant is niet aansprakelijk voor schade van welke aard dan ook die hieruit voortvloeit: het risico wordt uitsluitend gedragen door de gebruiker.

• De fabrikant aanvaardt geen aansprakelijkheid voor schade van welke aard dan ook die voortvloeit uit ongeoorloofde wijzigingen aan de machine.

• Het apparaat mag alleen worden opgesteld, gebruikt en onderhouden door personen die ermee vertrouwd zijn en over de gevaren zijn geïnformeerd. Reparatiewerkzaamheden mogen alleen worden uitgevoerd door de fabrikant of door servicecentra die door de fabrikant worden aanbevolen.

• Het apparaat mag niet worden gebruikt in een explosiegevaarlijke omgeving of worden blootgesteld aan regen.

126. Restrisico's en veilig werken

Zelfs wanneer ze worden gebruikt waarvoor ze bedoeld zijn, kunnen er nog restrisico's bestaan ondanks het feit dat ze voldoen aan alle relevante veiligheidsvoorschriften als gevolg van het ontwerp dat wordt bepaald door het bedoelde gebruik. Restrisico's kunnen tot een minimum worden beperkt als de "Bedoeld gebruik" en de "Veiligheidsinstructies" en de gehele gebruiksaanwijzing worden opgevolgd.

• Aandacht en voorzichtigheid verminderen het risico op persoonlijk letsel en schade.

• Letsel door uitgeworpen onderdelen.

• Gevaar voor koolmonoxidevergiftiging bij gebruik in gesloten of slecht geventileerde ruimtes.

• Risico op brandwonden door hete onderdelen.

• Gehoorbeschadiging bij langdurig werken zonder gehoorbescherming. Bovendien kunnen er, ondanks alle informatie en voorzorgsmaatregelen, niet voor de hand liggende restrisico's zijn. Waarschuwing: De werkelijke trillingsemissiewaarde die aanwezig is tijdens het gebruik van de machine kan afwijken van de specificaties in de gebruiksaanwijzing of door de fabrikant. Dit kan worden veroorzaakt door de volgende invloedsfactoren, waarmee rekening moet worden gehouden voor en tijdens het gebruik:

• Als de machine correct wordt gebruikt

• Werkt de machine goed?

• Zijn de handgrepen voorzien van optionele trilhandgrepen en zijn deze stevig bevestigd aan

Machinelichaam Lees de volgende instructies en de veiligheidsvoorschriften die in uw land van toepassing zijn voordat u dit product gebruikt om uzelf en anderen te beschermen tegen mogelijk letsel. Bewahren Bewaar deze veiligheidsinstructies (bedieningshandleiding) altijd bij de machine. De machine mag alleen worden bediend door personen met voldoende ervaring.Manual_FX-LB126_FX-LBS126_Int24_rev9

Reparaties aan het apparaat moeten worden uitgevoerd door de fabrikant of door bedrijven die door de fabrikant worden aanbevolen. Eerste stappen

• Iedereen die voor het eerst met de machine werkt, moet van een ervaren bediener praktische instructie krijgen over het gebruik van het apparaat en de persoonlijke beschermingsmiddelen.

• Wees aandachtig. Ga met gezond verstand naar je werk. Als je moe bent of onder invloed van drugs, alcohol of medicijnen mag u het apparaat niet gebruiken. Onvoorzichtigheid bij het gebruik van het apparaat kan leiden tot ernstig letsel.

• Maak uzelf vertrouwd met het apparaat voordat u het gebruikt. Onvoldoende geïnformeerde gebruikers kunnen zichzelf of anderen in gevaar brengen door onjuist gebruik.

• Zorg ervoor dat je stevig staat en altijd je evenwicht bewaart. Het gebruik van een ladder is bijvoorbeeld niet toegestaan.

• Gebruik het apparaat niet voor doeleinden waarvoor het niet bedoeld is (zie "Beoogd gebruik").

• Draag geschikte werkkleding:

• geen sieraden of losse kleding, ze kunnen worden betrapt

• Handschoenen en antislipschoenen

• een haarnetje voor lang haar

• Draag beschermende kleding: o Gehoorbescherming o Veiligheidsbril of gelaatsscherm o Werkhandschoenen o Veiligheidsschoenen o goedgekeurde helm in situaties waarin hoofdletsel te verwachten is.

• Het wordt aanbevolen om beenbescherming en een veiligheidsvest te dragen.

• Houd je werkruimte opgeruimd!

• Houd rekening met omgevingsinvloeden: o Stel het apparaat niet bloot aan regen. o Gebruik het apparaat niet in een natte of vochtige omgeving. o Stel het werk uit bij ongunstige weersomstandigheden (regen, sneeuw, ijs, wind) vanwege het verhoogde risico op ongevallen! o Zorg voor goede verlichting. o Gebruik het apparaat niet in de buurt van ontvlambare vloeistoffen of gassen.

• Het is mogelijk dat je gevaren niet hoort door het motorgeluid. Raak daarom vertrouwd met uw omgeving.

• Laat het apparaat nooit onbeheerd achter.

• Tijdens werkpauzes moet de machine zo worden geparkeerd dat niemand in gevaar wordt gebracht. Beveilig de machine tegen toegang door onbevoegden.

• Personen jonger dan 18 jaar mogen het apparaat niet bedienen.Manual_FX-LB126_FX-LBS126_Int24_rev9

• Houd andere mensen en kinderen uit de buurt.

• De operator is verantwoordelijk voor ongevallen of gevaren die zich voordoen voor andere personen of hun eigendommen.

• Zorg dat andere personen, vooral kinderen, het apparaat of de motor niet aanraken.

• Let op dat u het apparaat niet overbelast! U werkt beter en veiliger binnen het opgegeven vermogensbereik.

• Gebruik het apparaat alleen met complete en correct gemonteerde veiligheidsvoorzieningen. Breng geen wijzigingen aan het apparaat aan die de veiligheid in gevaar kunnen brengen.

• Schakel het apparaat uit en verwijder de bougiedop van de bougie: o De machine aanraken met aarde, stenen, spijkers of andere vreemde voorwerpen o controleer of het apparaat beschadigd is. o Reparatiewerk en onderhouds- en schoonmaakwerk o Elimineren van storingen (bijv. verstopping van de blaaspijp) o Transport en opslag o Het werkgebied verlaten, zelfs voor korte onderbrekingen.Manual_FX-LB126_FX-LBS126_Int24_rev9

Onderhoud je bladblazer met zorg:

• Reinig het apparaat na elk gebruik

• Leeg de tank na elk gebruik

• Houd de handgrepen droog en vrij van smeermiddelen.

• Volg de onderhoudsinstructies.

Controleer de machine op schade:

• Voordat u de machine verder gebruikt, moet u zorgvuldig controleren of de veiligheidsvoorzieningen correct en naar behoren functioneren.

• Controleer of bewegende delen goed werken en niet vastzitten of beschadigd zijn. Alle onderdelen moeten correct gemonteerd zijn en aan alle voorwaarden voldoen om een goede werking van de machine te garanderen.

• Beschadigde beveiligingen en onderdelen moeten op de juiste manier worden gerepareerd of vervangen door ons of een erkende gespecialiseerde werkplaats, tenzij anders aangegeven in de gebruiksaanwijzing.

• Beschadigde of onleesbare veiligheidsstickers moeten worden vervangen.

• Laat nooit een gereedschapssleutel in het stopcontact zitten!

• Controleer altijd of sleutels en gereedschap verwijderd zijn voordat u het apparaat inschakelt.

• Bewaar ongebruikte apparaten op een droge, afgesloten plaats buiten het bereik van kinderen.

• Repareer het apparaat niet zelf. Voer geen andere reparaties aan het apparaat uit dan beschreven in het hoofdstuk "Onderhoud", maar neem direct contact op met de fabrikant of de geautoriseerde klantenservice. Reparaties aan andere onderdelen van de machine moeten worden uitgevoerd door de fabrikant of een door de fabrikant aangewezen gespecialiseerde werkplaats. Gebruik alleen originele reserveonderdelen! Het gebruik van andere reserveonderdelen of accessoires kan gevaar opleveren voor de gebruiker. De fabrikant is niet aansprakelijk voor schade die hieruit voortvloeit.Manual_FX-LB126_FX-LBS126_Int24_rev9

127. Omgaan met brandstoffen

Brandstoffen en brandstofdampen zijn ontvlambaar en kunnen ernstige schade veroorzaken bij inademing of op de huid. Wees daarom voorzichtig bij het omgaan met brandstof en zorg voor goede ventilatie.

• Schakel de motor uit en laat het apparaat afkoelen voordat u gaat tanken.

• Vermijd open vuur tijdens het tanken.

• Draag handschoenen bij het tanken.

• Niet tanken in gesloten ruimtes (explosiegevaar).

• Mors geen brandstof of olie. Maak het apparaat onmiddellijk schoon als u brandstof of olie hebt gemorst. Trek andere kleding aan als er brandstof of olie op gemorst is.

• Zorg dat er geen brandstof in de grond komt.

• Sluit de tankdop na het tanken zorgvuldig en controleer of de dop tijdens het gebruik niet losraakt.

• Controleer of de tankdop en de benzineleidingen goed vastzitten. Als er lekken zijn, mag het apparaat niet in gebruik worden genomen.

• Vervoer en bewaar brandstoffen alleen in houders die voor dit doel gelabeld en goedgekeurd zijn.

• Vervoer of bewaar brandstoffen niet in de buurt van ontvlambare of licht ontvlambare stoffen, vonken of open vuur. Houd kinderen uit de buurt van brandstoffen.

• Ga voldoende uit de buurt van het tankstation staan om het apparaat te kunnen starten.Manual_FX-LB126_FX-LBS126_Int24_rev9

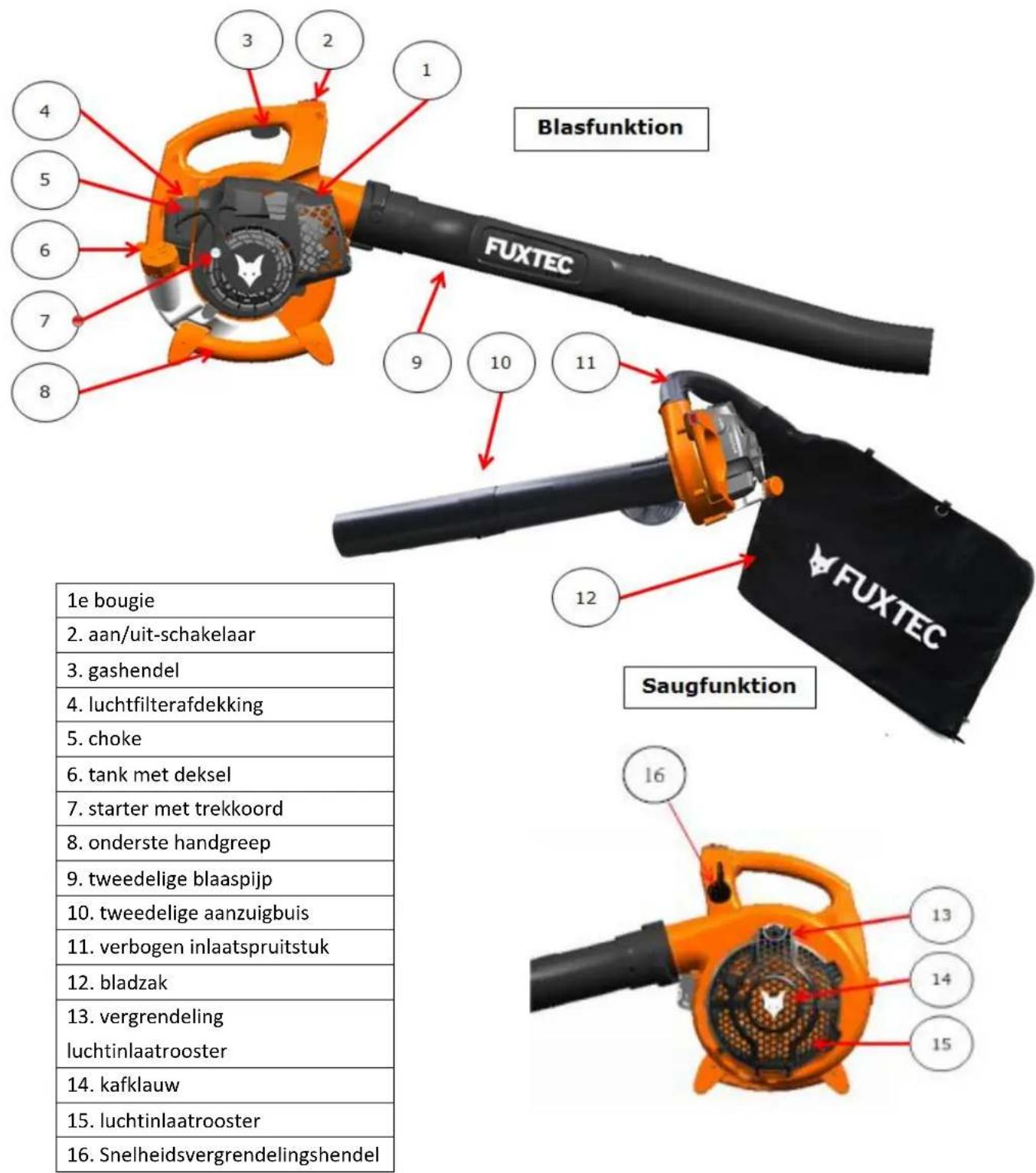

128. Overzicht van de machine

2. aan/uit-schakelaar

7. starter met trekkoord

8. onderste handgreep

9. tweedelige blaaspijp

10. tweedelige aanzuigbuis

11. verbogen inlaatspruitstuk

15. luchtinlaatrooster

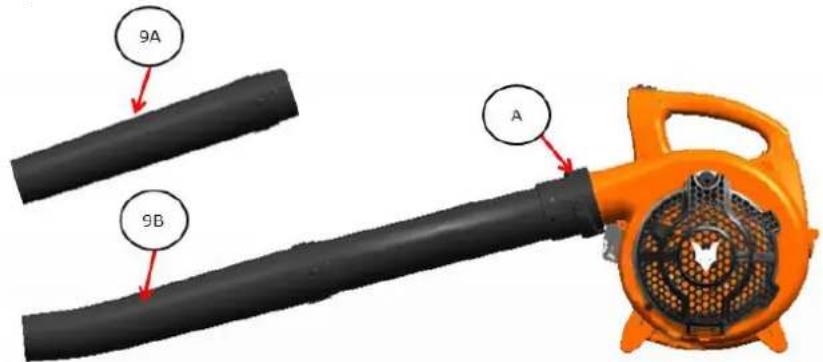

129. Montage als bladblazer

Let op: Schakel de motor altijd uit tijdens installatie- en/of onderhoudswerkzaamheden! Draag tijdens de montage beschermende handschoenen om uzelf te beschermen tegen snijwonden. Plaats de twee blaaspijpen in elkaar en plaats ze op de hoofdeenheid. Zorg ervoor dat ze zo ver mogelijk vastgeschroefd zijn en zet ze vast met schroef A. De blaashulpstukken gebruiken:

• 9A voor verharde oppervlakken zoals trottoirs, opritten, enz.

• 9B voor gazon of grasvelden

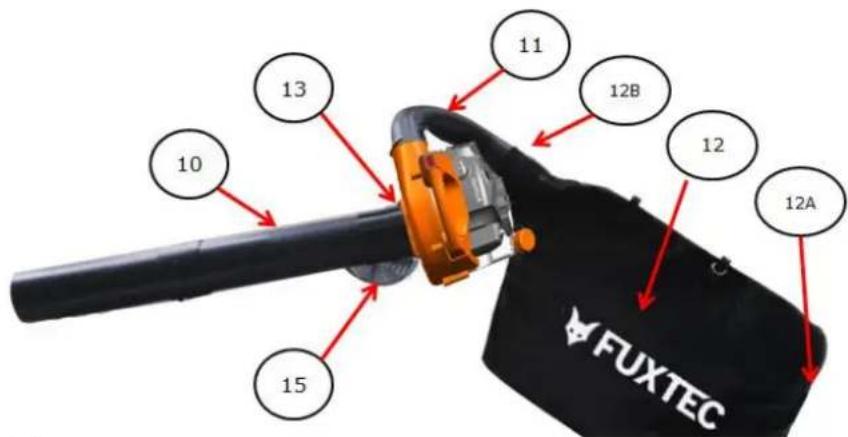

gebogen zuigbuis 11 door de grote opening van de bladopvangzak 12A en duw de taps toelopende kant van de buis door de smalle opening 12B

22. Draai de gebogen zuigbuis 11, die nu is aangesloten op de bladopvangzak 12, op de

23. Open nu de vergrendeling 13 van het luchtinlaatrooster 15

24. Monteer nu de twee aanzuigbuizen 10 in elkaar en plaats ze op de hoofdeenheid met het

luchtinlaatrooster 15 open.

25. Controleer of de inlaatspruitstukeenheid 10 goed op zijn plaats zit en draai deze zo ver

131. Inbedrijfstelling - Tanken, 2-takt motorolie

De machine wordt niet geleverd met een brandstofmengsel. Vul het apparaat zoals beschreven in dit hoofdstuk onder "Bijtanken". Het apparaat werkt met een mengsel van 50:1 normale benzine (loodvrij) en tweetaktmotorolie. Let bijzonder goed op bij het omgaan met benzine. Vermijd roken en open vuur vanwege het explosiegevaar. Benzine: Octaangehalte ten minste 91 RON, loodvrij

• Niet vullen met loodhoudende benzine, diesel of andere niet-toegestane brandstoffen.

• Gebruik geen benzine met een octaangehalte lager dan 91 RON. Dit kan leiden tot motorschade als gevolg van verhoogde motortemperaturen.

• Als je continu in het hogere snelheidsbereik werkt, gebruik dan benzine met een hoger octaangetal.

• Om milieuredenen wordt het gebruik van loodvrije benzine aanbevolen. Het gebruik van E10-benzine is niet toegestaan. 2-takt motorolie Gebruik geen viertakt- of tweetaktolie voor watergekoelde buitenboordmotoren of kant-en-klare olie van benzinestations. Mengverhouding 50:1

• Zorg ervoor dat de oliehoeveelheid exact wordt gemeten, want een kleine afwijking in de oliehoeveelheid kan een aanzienlijk effect hebben op de mengverhouding bij kleine hoeveelheden.

• Verander de mengverhouding niet, want dat leidt tot meer verbrandingsresten, een hoger brandstofverbruik en verminderde prestaties, of de motor kan beschadigd raken. Meng de benzine en olie in een schone, door benzine goedgekeurde en gelabelde container met overvulbeveiliging.

1. Vul eerst met de helft van de benzine die gemengd moet worden.

3. Schud het mengsel.

4 Vul de rest van de brandstof bij. Brandstoffen kunnen maar een beperkte tijd worden opgeslagen omdat ze verouderen. Te lang opgeslagen brandstoffen en brandstofmengsels kunnen leiden tot startproblemen. Meng daarom slechts zoveel brandstof als je in een maand gebruikt. Bewaar brandstoffen in goedgekeurde en geëtiketteerde containers op een droge en veilige plaats. Zorg ervoor dat de brandstoftanks buiten het bereik van kinderen worden gehouden. De bladblazer bijvullen Schakel de motor uit en laat het apparaat afkoelen! - Draag beschermende handschoenen! - Vermijd contact met huid en ogen (draag een veiligheidsbril)! - Neem altijd "Omgaan met brandstof" in acht. 1 Tank de machine alleen buiten of in een voldoende geventileerde ruimte. 2 Reinig het gebied rond de vulopening. Vuil in de tank veroorzaakt storingen.

3. Schud de tank nogmaals met het brandstofmengsel voordat u gaat tanken.

4 Open de dop (10) voorzichtig zodat overtollige druk kan ontsnappen. 5 Vul het mengsel voorzichtig tot aan de onderkant van de vulopening.

9. controleer op lekken in de tank en de brandstofleidingen.

10 Activeer indien nodig de aanzuigpomp (24). 11. Ga op gepaste afstand weg van de plaats waar getankt wordt voordat u de motor start.Manual_FX-LB126_FX-LBS126_Int24_rev9

Het apparaat mag pas in gebruik worden genomen nadat u deze gebruiksaanwijzing heeft gelezen, alle aanwijzingen heeft opgevolgd en het apparaat volledig volgens de voorschriften is geïnstalleerd!

• Begin pas als de machine volledig gemonteerd is.

• Steun de machine op de grond om hem te starten en houd hem stevig vast.

1. houd afstand tot brandbare materialen.

2. een veilige positie innemen.

3. zet het apparaat voor je op de grond

4. Houd het apparaat bij de bovenste beugel vast met uw linkerhand.

5. Pak de trekkabelstarter met je rechterhand vast.

Starten met koude motor

1. schuif de AAN/UIT-schakelaar 2 naar positie 1.

2 Druk enkele keren voorzichtig op de primerpomp onder de chokehendel 5 totdat er brandstof in de pomp komt.

3. duw de starthendel 5 (choke) naar

4 Trek het starterkoord 7 langzaam uit aan de starthendel totdat u weerstand voelt.

5. Trek snel aan het starttouw en laat het dan langzaam los.

Trek het starterkoord niet helemaal uit en laat de starthendel niet terugslaan op de motor.

6. duw de starthendel (choke) naar , ongeveer 20-30 sec. nadat de motor is gestart.

7. de motor stationair draait.

8 Laat de machine voor het begin van de werkzaamheden ca. 2-3 minuten stationair draaien en trek de gashendel 2 langzaam uit. 9 Voor continu gebruik gebruikt u de toerentalvergrendelingshendel 16, waarmee u het gewenste motortoerental continu kunt gebruiken zonder de gashendel stevig in te drukken. Motor stoppen

Starten met een warme motor

1. schuif de AAN/UIT-schakelaar 2 naar positie 1.

2. duw de starthendel (choke) naar

3. Trek aan het starterkoord aan de starthendel totdat de motor start.Manual_FX-LB126_FX-LBS126_Int24_rev9

133. Werkinstructies

Voer de volgende controles regelmatig uit voor ingebruikname en tijdens gebruik:

• Houd de machine altijd met beide handen vast bij de voor- en achterhandgrepen.

• Is het apparaat compleet en correct geïnstalleerd?

• Zorg ervoor dat alle bouten en moeren goed vastzitten.

• Zijn alle veiligheidsfuncties in orde?

• Is de benzinetank vol?

• Zijn de motor en de geluiddemper vrij van afzettingen, bladeren of smeermiddelen?

• Is het handvat schoon en droog (geen olie, vet of hars)?

• Is de werkplek vrij van obstakels waarover je zou kunnen struikelen?

• Draag je de vereiste beschermende uitrusting?

• Heb je de instructies gelezen en begrepen?

• Bewegen de gashendels soepel en werkt de vergrendelknop?

• Werkt de AAN/UIT-schakelaar?

• Zorg voor voldoende smering van de tandwielkast (zie "Onderhoud").

134. Onderhoud en verzorging

Vóór alle onderhouds- en schoonmaakwerkzaamheden

• Schakel de motor uit

• Wacht tot de motor tot stilstand is gekomen

• Verwijder de bougiedop (behalve bij het instellen van het stationair toerental) Voer geen onderhoudswerkzaamheden uit in de buurt van open vuur vanwege het risico op brand. Onderhouds- en reinigingswerkzaamheden die niet in dit hoofdstuk worden beschreven, mogen alleen door de klantenservice worden uitgevoerd. Veiligheidsvoorzieningen die voor onderhoud en reiniging zijn verwijderd, moeten voor gebruik goed worden gecontroleerd en weer worden aangebracht. Gebruik alleen originele onderdelen. Andere onderdelen kunnen leiden tot onvoorziene schade of gevaar opleveren voor de gebruiker. Onderhoud Draag handschoenen om letsel te voorkomen. Voer de volgende onderhoudswerkzaamheden regelmatig uit om een lang en betrouwbaar gebruik van de machine te garanderen. Controleer de machine op duidelijke defecten zoals

• Versleten of beschadigde onderdelen

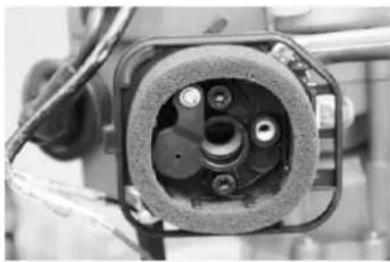

Reinig of vervang het luchtfilter Reinig het luchtfilter regelmatig om stof en vuil te verwijderen, zodat --prestatieverliezen, -Startmoeilijkheden, -te hoog brandstofverbruik te voorkomen. Reinig het luchtfilter ongeveer elke 8 bedrijfsuren, of vaker in bijzonder stoffige omstandigheden.

1. Zet de starthendel (choke) zo dat er geen vuil in de carburateur komt.

2. Verwijder het luchtfilterdeksel.

3 Verwijder het schuimrubberen luchtfilter. 4 Was het luchtfilter in een lauw sopje. Blaas het vuil niet uit, want dan bestaat het risico op oogletsel! 5 Reinig de binnenkant van het luchtfilter met een borstel.

6. Laat het luchtfilter goed drogen en plaats het terug.

7 Plaats het luchtfilterdeksel terug. Vervang het luchtfilter regelmatig. Beschadigde luchtfilters moeten worden vervangen voordat met het werk wordt begonnen. Reinig of vervang het benzinefilter Controleer indien nodig het benzinefilter. Een vuil benzinefilter belemmert de brandstoftoevoer. Open de tankdop en trek het benzinefilter door de opening met behulp van een draadhaak.

• Lichte vervuiling ➜ Verwijder het benzinefilter van de brandstofleiding en reinig het filter in reinigingsbenzine

• Sterke vervuiling ➜ Vervang het benzinefilter Vervang of controleer de bougie Raak de bougie of bougiestekker niet aan terwijl de motor draait. Hoge spanning! Verbrandingsgevaar als de motor heet is. Draag beschermende handschoenen! Controleer de bougie en de afstand tussen de elektroden regelmatig. Ga als volgt te werk:

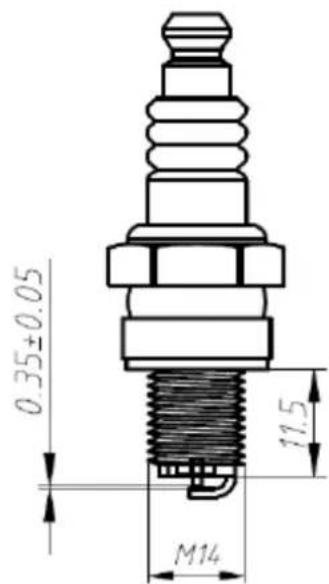

1. Verwijder de bougiedop van de bougie.

2 Draai de bougie los met de meegeleverde bougiesleutel. De elektrodenafstand moet tussen 0,3 en 0,4 mm zijn. Maak de bougie schoon als deze vuil is. Vervang de bougie:

• met beschadigd isolatielichaam

• Als de elektroden sterk zijn afgebrand

• voor sterk vervuilde of vette elektroden

Gebruik een van de volgende bougies: Zaklamp BMR6A Ontstekingsvonk controleren

1. Verwijder de bougiedop van de bougie.

2 Draai de bougie los met de meegeleverde bougiesleutel.

3. Steek de bougiestekker er stevig in.

4. Druk de bougie tegen de motorbehuizing met een geïsoleerde tang (niet in de buurt van het

5. schuif de AAN/UIT-schakelaar naar de positie "START".

6. Trek stevig aan het starterkoord aan de starthendel.

Als het apparaat goed werkt, moet er een vonk zichtbaar zijn tussen de elektroden. Geluiddemper/uitlaatpoort Draai de schroeven van de geluiddemper niet vast als de motor heet is.

1. Controleer regelmatig of de schroeven (D) van de geluiddemper niet zijn losgekomen. Als ze

loszitten, draai ze dan handvast aan. 2 Maak de uitstroomopening (E) regelmatig schoon.

Zorg Reinig het apparaat zorgvuldig na elk gebruik om ervoor te zorgen dat het goed blijft werken.

• Reinig de behuizing met een zachte borstel of een droge doek. Water, oplosmiddelen en polijstmiddelen mogen niet worden gebruikt.

• Zorg ervoor dat de ventilatiesleuven voor het koelen van de motor vrij blijven (risico op oververhitting).

• Reinig en smeer alle bewegende onderdelen regelmatig. Gebruik geen vet! Gebruik milieuvriendelijke olie. Waarschuwing: als het onderhoud niet regelmatig wordt uitgevoerd, kan dit leiden tot ernstige schade aan de machine en personen.

135. Technische gegevens

BenamingFUXTEC bladblazer/stofzuiger 3in1 ModelFX-LBS126; FX-LB126 Motorvermogen max. bij toerental 700 W bij 7.000 min.

Verplaatsing26 cm³ Gemiddeld luchtvolume 0,2 m³/s Max. uchtsnelheid 71m/s Inhoud bladzak45 l nhoud brandstoftank.,45 lManual_FX-LB126_FX-LBS126_Int24_rev9

Mengverhouding (brandstof/tweetaktolie) 50:1 egarandeerd geluidsvermogensniveau112 dB (A) Gewicht (lege tank) 5,6 kg WAARSCHUWING: Alleen geautoriseerde originele reserveonderdelen zoals gespecificeerd in deze gebruiksaanwijzing mogen worden gebruikt. Niet-goedgekeurde reserveonderdelen kunnen ernstig letsel veroorzaken.Manual_FX-LB126_FX-LBS126_Int24_rev9

Laat uw gekochte apparaat alleen repareren door gekwalificeerde specialisten en alleen met originele reserveonderdelen. Zo blijft de veiligheid van het apparaat gegarandeerd. Als u niet beschikt over de adressen van geautoriseerde servicepunten, neem dan contact op met het verkoopkantoor waar u het apparaat hebt gekocht. Contact: FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg, [e-mail]

De garantieperiode is 24 maanden vanaf de aankoopdatum. Bewaar uw aankoopbewijs op een veilige plaats. Uitgesloten van garantie zijn slijtageonderdelen en schade veroorzaakt door onjuist gebruik, gebruik van geweld, technische wijzigingen, gebruik van onjuiste accessoires of niet-originele reserveonderdelen en reparatiepogingen door ongekwalificeerd personeel. Garantiereparaties mogen alleen worden uitgevoerd door erkende vakhandelaren.

139. Instructies voor verwijdering

Neem contact op met uw gemeente voor verwijdering van het apparaat. Voer alle bedrijfsmaterialen zoals benzine en olie van tevoren af.Manual_FX-LB126_FX-LBS126_Int24_rev9

140. EU-conformiteitsverklaring

Hierbij verklaren wij, FUXTEC GmbH - Kappstraße 69 -DUITSLAND dat de hieronder aangegeven machine voldoet aan de relevante basisveiligheids- en gezondheidseisen van de EG-richtlijnen op grond van het ontwerp en de constructie en de door ons op de markt gebrachte versie. Deze verklaring heeft alleen betrekking op de machine in de staat waarin deze op de markt is gebracht; onderdelen en/of wijzigingen die later door de eindgebruiker zijn aangebracht, worden niet in aanmerking genomen. 1e product / functie: Benzineapparaat voor het zuigen/blazen van bladeren

4 Relevante EG-richtlijnen: Machinerichtlijn 2006/42/EG Emissierichtlijn Fase II 2012/46/EG Richtlijn 2000/14/EG inzake geluidshinder emeten geluidsvermogensniveau96 dB (A) egarandeerd geluidsvermogensniveau112dB (A) Herrenberg, 03/03/2023
