INSTRUKCJA OBSŁUGI FXLB126 Fuxtec

164. Symbole bezpieczeństwa na urządzeniu i w instrukcji obsługi .......................................... 173

• 165. Zamierzone/niezamierzone użycie p. 173
• 166. Ryzyko resztkowe i bezpieczna praca p. 174
• 167. Obsługa paliw p. 178
• 168. Przegląd urządzenia p. 179
• 169. Montaż jako dmuchawa do liści p. 180
• 170. Montaż jako odkurzacz do liści p. 180

171. Uruchomienie - Uzupełnianie paliwa, olej do silników 2-suwowych ................................. 181

172. Uruchamianie/zatrzymywanie dmuchawy do liści ............................................................. 183

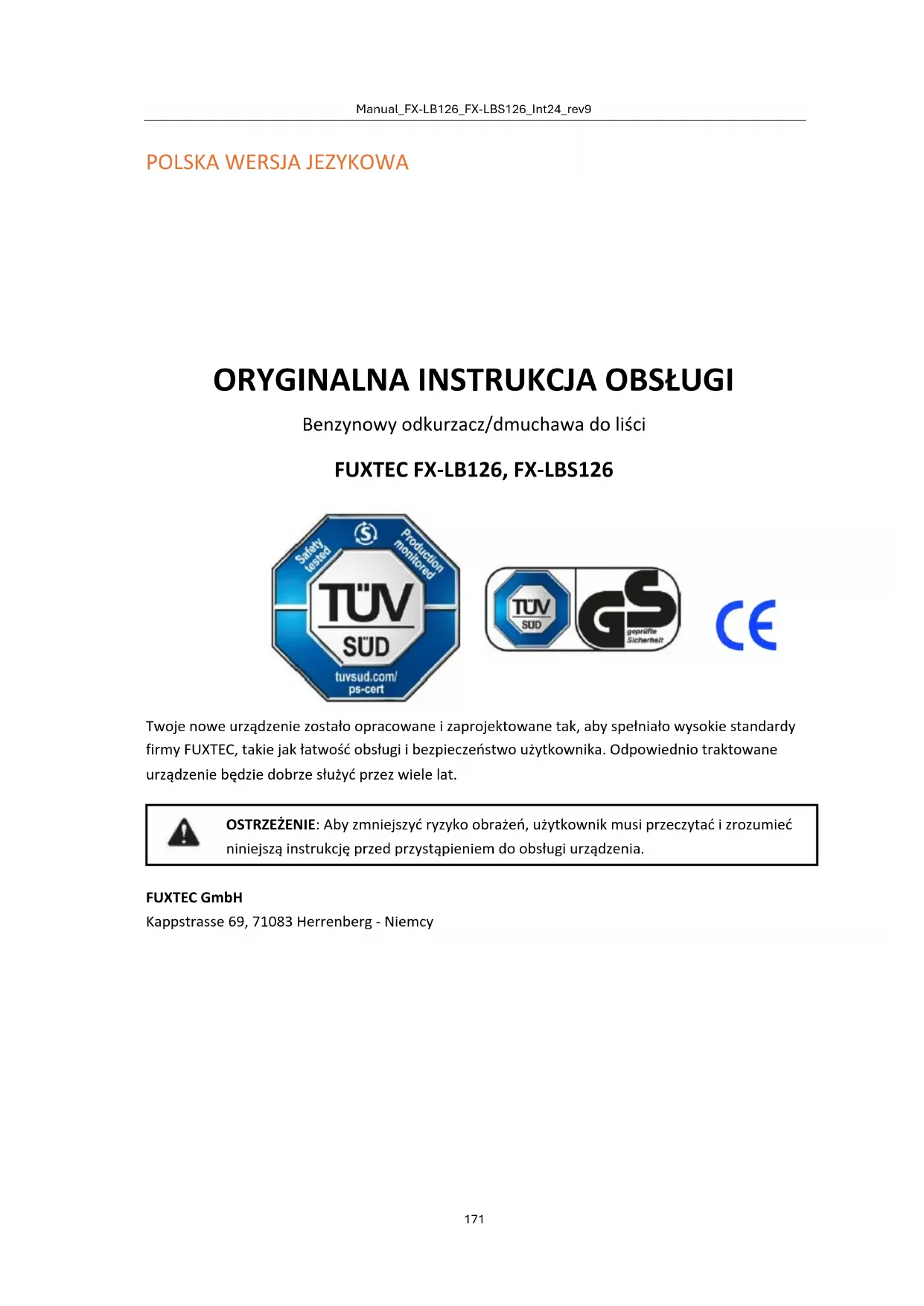

Benzynowy odkurzacz/dmuchawa do liści

Twoje nowe urządzenie zostało opracowane i zaprojektowane tak, aby spełniało wysokie standardy firmy FUXTEC, takie jak łatwość obsługi i bezpieczeństwo użytkownika. Odpowiednio traktowane urządzenie będzie dobrze służyć przez wiele lat. OSTRZEŻENIE: Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać i zrozumieć niniejszą instrukcję przed przystąpieniem do obsługi urządzenia. FUXTEC GmbH Kappstrasse 69, 71083 Herrenberg - NiemcyManual_FX-LB126_FX-LBS126_Int24_rev9

Dziękujemy za zakup odkurzacza/dmuchawy do liści naszej firmy. Niniejsza instrukcja obsługi wyjaśnia, jak najlepiej obsługiwać odkurzacz do liści. Przed przystąpieniem do użytkowania należy uważnie przeczytać niniejszą instrukcję obsługi, aby zapewnić prawidłową i bezpieczną obsługę urządzenia. Możliwe jest również, że ze względu na dalszy rozwój maszyny nie wszystkie szczegóły dotyczące urządzenia będą zgodne z instrukcją obsługi. Dlatego prosimy o wyrozumiałość.

• Dmuchawa do liści FX-LB126

• 1x centralny element dmuchawy

• 1x rura wydmuchowa do nawierzchni utwardzonej, wersja prosta

• 1x dmuchawa do trawników w wersji zakrzywionej

• 2-częściowa rura ssąca (dla modelu FX-LBS126)

• Worek na liście i zakrzywiona rura łącząca (dla modelu FX-LBS126)

• Instrukcja obsługi Po rozpakowaniu sprawdź zawartość pudełka pod kątem

• Możliwe uszkodzenia transportowe O wszelkich reklamacjach należy niezwłocznie powiadomić sprzedawcę, dostawcę lub producenta. Późniejsze reklamacje nie będą uznawane.

Zgodnie z rozporządzeniem w sprawie ochrony przed hałasem maszyn z września 2002 r., dmuchawy do liści nie mogą być używane w czystych, ogólnych i specjalnych obszarach mieszkalnych, małych obszarach mieszkalnych, specjalnych obszarach wykorzystywanych do rekreacji, obszarach uzdrowiskowych i klinicznych oraz obszarach zakwaterowania turystycznego, a także na terenie szpitali i domów opieki w niedziele i święta oraz w dni robocze od 20:00 do 7:00 rano. Należy również przestrzegać regionalnych przepisów dotyczących ochrony przed hałasem.Manual_FX-LB126_FX-LBS126_Int24_rev9

164. Symbole bezpieczeństwa na urządzeniu i w instrukcji obsługi

Symboliczne informacje można znaleźć na tabliczce znamionowej odkurzacza do liści. Zawierają one ważne informacje o produkcie lub instrukcje dotyczące jego użytkowania.

Niebezpieczna sytuacja lub bezpośrednie zagrożenie. Nieprzestrzeganie tych instrukcji może spowodować obrażenia ciała lub uszkodzenie mienia. Ważne instrukcje dotyczące prawidłowej obsługi urządzenia. Nieprzestrzeganie tych instrukcji może prowadzić do usterek urządzenia. Instrukcje obsługi. Niniejsza instrukcja pomoże w optymalnym wykorzystaniu wszystkich funkcji urządzenia. Instalacja, obsługa i konserwacja urządzenia. W tej sekcji wyjaśniono dokładnie, co należy zrobić.

165. Zamierzone/niezamierzone użycie

Spalinowa dmuchawa do liści jest przeznaczona wyłącznie do wydmuchiwania liści. Użytkowanie zgodne z przeznaczeniem obejmuje również przeczytanie i przestrzeganie instrukcji obsługi przed każdym użyciem. Przed rozpoczęciem użytkowania i w jego trakcie należy sprawdzić maszynę pod kątem uszkodzeń mechanicznych. W razie konieczności naprawy należy skontaktować się ze sprzedawcą. Należy używać wyłącznie oryginalnych części zamiennych zatwierdzonych przez producenta. Maszyna może być użytkowana wyłącznie w otwartym ogrodzie. W przypadku użycia niezatwierdzonych lub nieoryginalnych części zamiennych, odpowiedzialność za wszelkie uszkodzenia mienia lub obrażenia ciała ponosi operator, a nie producent. Każde użycie inne niż opisane powyżej stanowi niewłaściwe użycie:

• Użytkowanie zgodne z przeznaczeniem obejmuje również czytanie i przestrzeganie instrukcji obsługi.

• W przypadku użycia niezatwierdzonych lub nieoryginalnych części zamiennych, odpowiedzialność za wszelkie uszkodzenia mienia lub obrażenia ciała ponosi operator, a nie producent.

• Każde użycie inne niż opisane powyżej stanowi niewłaściwe użycie.Manual_FX-LB126_FX-LBS126_Int24_rev9

• Użytkowanie zgodne z przeznaczeniem obejmuje również przestrzeganie warunków obsługi, konserwacji i napraw określonych przez producenta oraz przestrzeganie instrukcji bezpieczeństwa zawartych w podręczniku.

• Należy przestrzegać odpowiednich przepisów dotyczących zapobiegania wypadkom i innych ogólnie uznanych zasad bezpieczeństwa i higieny pracy.

• Każde inne użycie jest uważane za niewłaściwe. Producent nie ponosi odpowiedzialności za jakiekolwiek wynikające z tego szkody: ryzyko ponosi wyłącznie użytkownik.

• Producent nie ponosi odpowiedzialności za jakiekolwiek szkody wynikające z nieautoryzowanych modyfikacji urządzenia.

• Urządzenie może być instalowane, używane i konserwowane wyłącznie przez osoby, które są z nim zaznajomione i zostały poinformowane o zagrożeniach. Prace naprawcze mogą być wykonywane wyłącznie przez producenta lub punkty serwisowe zalecane przez producenta.

• Urządzenia nie wolno używać w strefach zagrożonych wybuchem ani narażonych na działanie deszczu.

166. Ryzyko resztkowe i bezpieczna praca

Nawet w przypadku użytkowania zgodnego z przeznaczeniem, ryzyko szczątkowe może nadal istnieć pomimo zgodności ze wszystkimi odpowiednimi przepisami bezpieczeństwa ze względu na projekt określony przez zamierzone zastosowanie. Ryzyko resztkowe można zminimalizować, jeśli przestrzegane są "Przeznaczenie" i "Instrukcje bezpieczeństwa", a także instrukcja obsługi jako całość.

• Rozwaga i ostrożność zmniejszają ryzyko obrażeń ciała i uszkodzeń.

• Obrażenia spowodowane wyrzuconymi częściami.

• Niebezpieczeństwo zatrucia tlenkiem węgla w przypadku używania w zamkniętych lub słabo wentylowanych pomieszczeniach.

• Ryzyko poparzenia gorącymi elementami.

• Uszkodzenie słuchu podczas długotrwałej pracy bez ochrony słuchu. Ponadto, pomimo wszystkich informacji i środków ostrożności, może istnieć nieoczywiste ryzyko szczątkowe. Ostrzeżenie: Rzeczywista wartość emisji drgań występująca podczas użytkowania może odbiegać od podanego w instrukcji obsługi lub przez producenta. Może to być spowodowane następującymi czynnikami, które należy wziąć pod uwagę przed i w trakcie użytkowania:

• Jeśli urządzenie jest używane prawidłowo

• Czy urządzenie jest w dobrym stanie technicznym?

• Czy poręcze są wyposażone w opcjonalne uchwyty wibracyjne i czy są one solidnie przymocowane do Korpus maszyny Przed użyciem tego produktu należy zapoznać się z poniższymi instrukcjami oraz przepisami bezpieczeństwa obowiązującymi w danym kraju, aby chronić siebie i inne osoby przed możliwymi obrażeniami.Manual_FX-LB126_FX-LBS126_Int24_rev9

Bewahren Niniejszą instrukcję bezpieczeństwa (instrukcję obsługi) należy zawsze przechowywać wraz z maszyną. Urządzenie może być obsługiwane wyłącznie przez osoby z odpowiednim doświadczeniem. Naprawy urządzenia muszą być wykonywane przez producenta lub firmy zalecane przez producenta. Pierwsze kroki

• Każda osoba pracująca z maszyną po raz pierwszy musi otrzymać praktyczny instruktaż w zakresie obsługi urządzenia i środków ochrony osobistej od doświadczonego operatora.

• Bądź uważny. Podchodź do pracy z rozsądkiem. Jeśli jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków nie wolno używać urządzenia. Nieostrożne korzystanie z urządzenia może prowadzić do poważnych obrażeń ciała

• Przed rozpoczęciem użytkowania należy zapoznać się z urządzeniem. Nieodpowiednio poinformowani operatorzy mogą narazić siebie lub innych na niebezpieczeństwo w wyniku niewłaściwego użytkowania.

• Upewnij się, że stoisz bezpiecznie i przez cały czas utrzymujesz równowagę. Niedozwolone jest na przykład korzystanie z drabiny.

• Nie używaj urządzenia do celów, do których nie jest przeznaczone (patrz "Użytkowanie zgodne z przeznaczeniem").

• Nosić odpowiednią odzież roboczą:

• bez biżuterii lub luźnych ubrań, mogą zostać złapani

• Rękawice i obuwie antypoślizgowe

• siatka na długie włosy

• Nosić odzież ochronną: o Ochrona słuchu o Okulary ochronne lub osłona twarzy o Rękawice robocze o Obuwie ochronne o zatwierdzony kask w sytuacjach, w których można spodziewać się urazów głowy.

• Zaleca się noszenie ochraniaczy na nogi i kamizelki ochronnej.

• Utrzymuj porządek w miejscu pracy!

• Weź pod uwagę wpływ środowiska: o Nie wystawiać urządzenia na działanie deszczu. o Nie używaj urządzenia w mokrym lub wilgotnym otoczeniu. o Odłożyć prace w niekorzystnych warunkach pogodowych (deszcz, śnieg, lód, wiatr) ze względu na zwiększone ryzyko wypadków! o Zadbaj o dobre oświetlenie. o Nie używaj urządzenia w pobliżu łatwopalnych cieczy lub gazów.

• Hałas silnika może uniemożliwić usłyszenie zagrożeń. Dlatego należy zapoznać się z otoczeniem.

• Nigdy nie pozostawiaj urządzenia bez nadzoru.Manual_FX-LB126_FX-LBS126_Int24_rev9

• Podczas przerw w pracy maszyna musi być zaparkowana w taki sposób, aby nikt nie był narażony na niebezpieczeństwo. Zabezpiecz maszynę przed dostępem osób nieupoważnionych.

• Osoby poniżej 18 roku życia nie mogą obsługiwać urządzenia.

• Trzymać innych ludzi i dzieci z daleka.

• Operator ponosi odpowiedzialność za wypadki lub zagrożenia dla innych osób lub ich mienia.

• Nie należy pozwalać innym osobom, w szczególności dzieciom, na dotykanie narzędzia lub silnika.

• Należy uważać, aby nie przeciążyć urządzenia! Lepiej i bezpieczniej będzie pracować w określonym zakresie mocy.

• Urządzenie należy użytkować wyłącznie z kompletnymi i prawidłowo zamontowanymi urządzeniami zabezpieczającymi. Nie należy dokonywać żadnych zmian w urządzeniu, które mogłyby negatywnie wpłynąć na bezpieczeństwo.

• Wyłącz urządzenie i zdejmij nasadkę świecy zapłonowej ze świecy zapłonowej: o Dotykanie urządzenia ziemią, kamieniami, gwoździami lub innymi ciałami obcymi o sprawdzić, czy urządzenie nie jest uszkodzone. o Prace naprawcze, konserwacyjne i porządkowe o Eliminacja usterek (np. zatkanie rury wydmuchowej) o Transport i przechowywanie o Opuszczanie miejsca pracy, nawet na krótkie przerwy.Manual_FX-LB126_FX-LBS126_Int24_rev9

Dmuchawę do liści należy konserwować z należytą starannością:

• Czyść urządzenie po każdym użyciu

• Opróżnić zbiornik po każdym użyciu

• Uchwyty powinny być suche i wolne od smarów.

• Postępuj zgodnie z instrukcjami konserwacji.

Sprawdź urządzenie pod kątem uszkodzeń:

• Przed dalszym użytkowaniem maszyny należy dokładnie sprawdzić urządzenia zabezpieczające, aby upewnić się, że działają one prawidłowo i zgodnie z przeznaczeniem.

• Sprawdzić, czy części ruchome działają prawidłowo i nie są zablokowane lub uszkodzone. Wszystkie części muszą być prawidłowo zamontowane i spełniać wszystkie warunki, aby zapewnić prawidłowe działanie urządzenia.

• Uszkodzone urządzenia ochronne i części muszą zostać prawidłowo naprawione lub wymienione przez nas lub uznany specjalistyczny warsztat, chyba że w instrukcji obsługi określono inaczej.

• Uszkodzone lub nieczytelne naklejki bezpieczeństwa należy wymienić.

• Nigdy nie zostawiaj klucza narzędziowego w gnieździe!

• Przed włączeniem należy zawsze sprawdzić, czy klucze i narzędzia zostały wyjęte.

• Nieużywane urządzenia należy przechowywać w suchym, zamkniętym miejscu niedostępnym dla dzieci.

• Nie naprawiaj urządzenia samodzielnie. Nie należy przeprowadzać żadnych napraw urządzenia innych niż opisane w rozdziale "Konserwacja", lecz skontaktować się bezpośrednio z producentem lub autoryzowanym serwisem. Naprawy innych części urządzenia muszą być wykonywane przez producenta lub specjalistyczny warsztat wskazany przez producenta. Należy używać wyłącznie oryginalnych części zamiennych! Stosowanie innych części zamiennych lub akcesoriów może spowodować zagrożenie dla użytkownika. Producent nie ponosi odpowiedzialności za powstałe szkody.Manual_FX-LB126_FX-LBS126_Int24_rev9

Paliwa i opary paliwa są łatwopalne i mogą spowodować poważne szkody w przypadku wdychania lub kontaktu ze skórą. Dlatego podczas obchodzenia się z paliwem należy zachować ostrożność i zapewnić dobrą wentylację.

• Przed uzupełnieniem paliwa należy wyłączyć silnik i odczekać, aż urządzenie ostygnie.

• Podczas tankowania należy unikać otwartego ognia.

• Podczas tankowania należy nosić rękawice.

• Nie tankować w zamkniętych pomieszczeniach (ryzyko wybuchu).

• Nie rozlewać paliwa ani oleju. W przypadku rozlania paliwa lub oleju należy natychmiast wyczyścić urządzenie. W przypadku rozlania paliwa lub oleju należy zmienić ubranie.

• Nie dopuścić do przedostania się paliwa do gleby.

• Po zatankowaniu należy dokładnie zamknąć korek wlewu paliwa i sprawdzić, czy nie poluzował się podczas pracy.

• Upewnij się, że korek zbiornika i przewody paliwowe są szczelne. Jeśli występują nieszczelności, nie wolno uruchamiać urządzenia.

• Paliwa należy transportować i przechowywać wyłącznie w pojemnikach oznakowanych i zatwierdzonych do tego celu.

• Nie transportować ani nie przechowywać paliwa w pobliżu łatwopalnych lub wysoce łatwopalnych substancji, iskier lub otwartego ognia. Dzieci należy trzymać z dala od paliwa.

• Odsuń się wystarczająco od miejsca tankowania, aby uruchomić urządzenie.Manual_FX-LB126_FX-LBS126_Int24_rev9

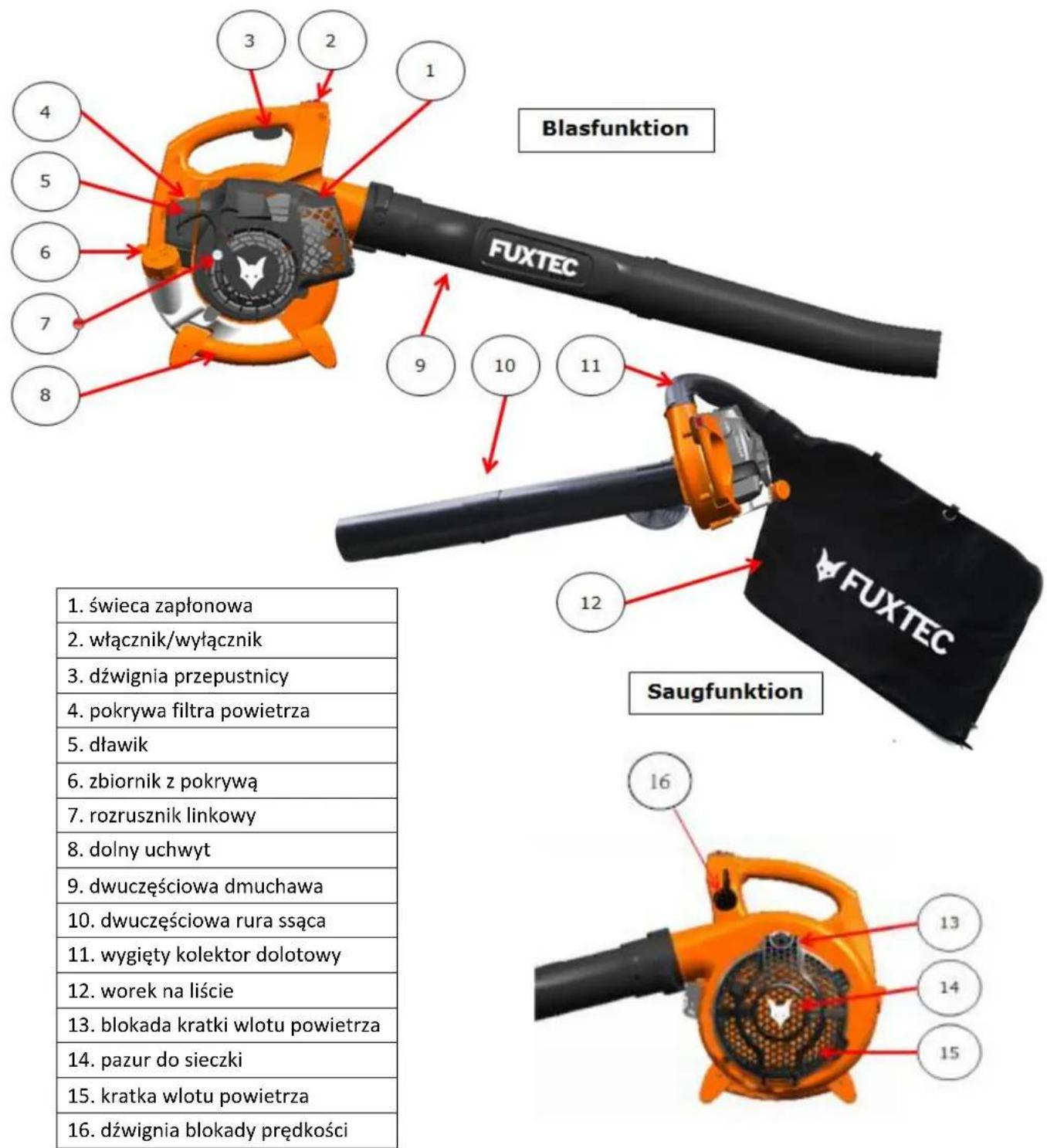

168. Przegląd urządzenia

2. włącznik/wyłącznik

3. dźwignia przepustnicy

4. pokrywa filtra powietrza

6. zbiornik z pokrywą

7. rozrusznik linkowy

9. dwuczęściowa dmuchawa

10. dwuczęściowa rura ssąca

11. wygięty kolektor dolotowy

13. blokada kratki wlotu powietrza

14. pazur do sieczki

15. kratka wlotu powietrza

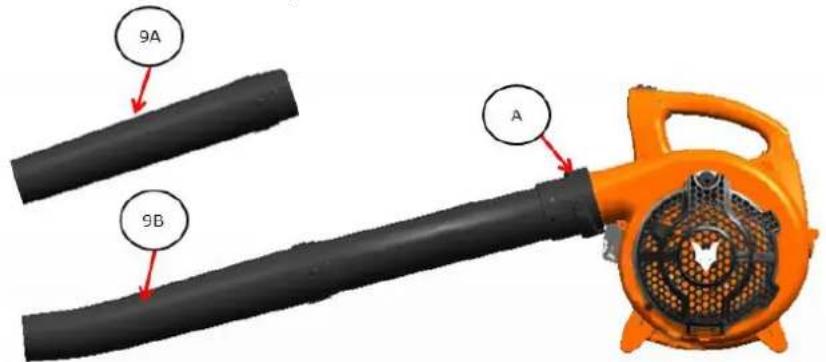

169. Montaż jako dmuchawa do liści

Uwaga: Podczas montażu i/lub prac konserwacyjnych należy zawsze wyłączać silnik! Podczas montażu należy nosić rękawice ochronne, aby zabezpieczyć się przed skaleczeniami. Dopasuj do siebie dwie rury wydmuchowe i umieść je na jednostce głównej. Upewnij się, że są przykręcone do oporu i zabezpiecz je śrubą A. Korzystanie z akcesoriów do wydmuchiwania:

• 9A dla powierzchni utwardzonych, takich jak chodniki, podjazdy itp.

• 9B dla trawników lub obszarów trawiastych

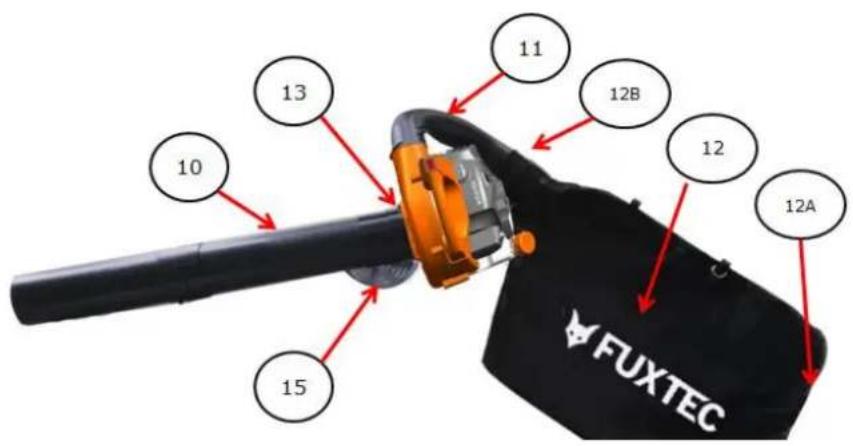

jako odkurzacz do liści

31. Przeprowadzić wygiętą rurę ssącą 11 przez duży otwór worka do zbierania liści 12A i

przepchnąć zwężającą się stronę rury przez wąski otwór 12B.

32. Skręć wygiętą rurę ssącą 11, która jest teraz połączona z workiem do zbierania liści 12, z

33. Teraz otwórz zamek 13 kratki wlotu powietrza 15

34. Teraz dopasuj do siebie dwie rury ssące 10 i umieść je na jednostce głównej z otwartą kratką

35. Upewnić się, że zespół kolektora dolotowego 10 jest prawidłowo osadzony i obrócić go do

171. Uruchomienie - Uzupełnianie paliwa, olej do silników 2-suwowych

Maszyna nie jest dostarczana napełniona mieszanką paliwową. Napełnij urządzenie zgodnie z opisem w niniejszym rozdziale w części "Uzupełnianie paliwa". Urządzenie jest zasilane mieszanką 50:1 zwykłej benzyny (bezołowiowej) i oleju do silników dwusuwowych. Podczas obchodzenia się z benzyną należy zachować szczególną ostrożność. Za wszelką cenę unikać palenia i otwartego ognia ze względu na ryzyko wybuchu. Benzyna: Liczba oktanowa co najmniej 91 RON, bezołowiowa

• Nie tankować benzyny ołowiowej, oleju napędowego ani innych niedozwolonych paliw.

• Nie należy używać benzyny o liczbie oktanowej niższej niż 91 RON. Może to doprowadzić do uszkodzenia silnika z powodu podwyższonej temperatury.

• W przypadku ciągłej pracy w wyższym zakresie prędkości należy używać benzyny o wyższej liczbie oktanowej.

• Ze względów środowiskowych zaleca się stosowanie benzyny bezołowiowej. Używanie benzyny E10 jest niedozwolone. Olej do silników 2-suwowych Nie używaj olejów czterosuwowych lub dwusuwowych do silników zaburtowych chłodzonych wodą ani gotowych mieszanek olejowych ze stacji benzynowych. Stosunek mieszania 50:1

• Upewnij się, że ilość oleju została dokładnie zmierzona, ponieważ niewielkie odchylenie w ilości oleju może mieć znaczący wpływ na proporcje mieszania przy małych ilościach.

• Nie należy zmieniać proporcji mieszania, ponieważ spowoduje to zwiększenie ilości pozostałości po spalaniu, zwiększenie zużycia paliwa i obniżenie osiągów lub uszkodzenie silnika. Wymieszać benzynę i olej w czystym, zatwierdzonym i oznakowanym pojemniku z zabezpieczeniem przed przepełnieniem.

1. najpierw wlać połowę benzyny, która ma być mieszana.

2 Następnie wlej całą ilość oleju.

3. wstrząsnąć mieszaniną.

Benzyna Olej do silników dwusuwowych (50:1) Benzyna Olej do silników dwusuwowych (50:1) 1 litr 0,020 litra 5 litrów 0,100 litra 2 litry 0,040 litra 10 litrów 0,200 litraManual_FX-LB126_FX-LBS126_Int24_rev9

4 Wlej resztę paliwa. Paliwa mogą być przechowywane tylko przez ograniczony czas. Nadmiernie przechowywane paliwa i mieszanki paliwowe mogą prowadzić do problemów z rozruchem. Dlatego należy mieszać tylko tyle paliwa, ile zużywa się w ciągu miesiąca. Paliwa należy przechowywać w zatwierdzonych i oznakowanych pojemnikach w suchym i bezpiecznym miejscu. Pojemniki z paliwem należy przechowywać w miejscu niedostępnym dla dzieci. Uzupełnianie paliwa w dmuchawie do liści Wyłącz silnik i pozwól urządzeniu ostygnąć! - Nosić rękawice ochronne! - Unikać kontaktu ze skórą i oczami (nosić okulary ochronne)! - Należy zawsze przestrzegać instrukcji "Postępowanie z paliwem". 1 Urządzenie należy tankować wyłącznie na zewnątrz lub w miejscach o odpowiedniej wentylacji. 2 Oczyść obszar wokół miejsca napełniania. Zanieczyszczenia w zbiorniku powodują nieprawidłowe działanie.

3. ponownie wstrząsnąć pojemnikiem z mieszanką paliwową przed tankowaniem.

4 Ostrożnie otworzyć korek (10), aby uwolnić nadmiar ciśnienia. 5 Ostrożnie wlej mieszankę do dolnej krawędzi wlewu paliwa.

6. ponownie zamknąć korek wlewu paliwa.

7. Upewnij się, że korek wlewu paliwa jest dokręcony.

8 Wyczyść korek wlewu paliwa i jego okolice.

9. sprawdzić szczelność zbiornika i przewodów paliwowych.

10 W razie potrzeby uruchom pompę zalewania (24).

11. odpowiednio oddalić się od miejsca tankowania przed uruchomieniem silnika.Manual_FX-LB126_FX-LBS126_Int24_rev9

172. Uruchamianie/zatrzymywanie dmuchawy do liści

Urządzenie może zostać uruchomione dopiero po zapoznaniu się z niniejszą instrukcją obsługi, przestrzeganiu wszystkich podanych w niej wskazówek i całkowitym zainstalowaniu urządzenia zgodnie z instrukcją!

• Urządzenie należy uruchamiać dopiero po jego całkowitym zmontowaniu.

• Aby uruchomić maszynę, należy oprzeć ją na podłożu i mocno przytrzymać.

1. zachować odległość od materiałów palnych.

2. zająć bezpieczną pozycję.

3. Umieść urządzenie na podłodze przed sobą.

4. Przytrzymaj urządzenie lewą ręką za górny uchwyt.

5. chwycić rozrusznik linkowy prawą ręką

Uruchamianie przy zimnym silniku

1. Przesuń przełącznik ON/OFF 2 do pozycji 1.

2 Ostrożnie naciśnij pompę zalewania poniżej dźwigni ssania 5 kilka razy, aż paliwo dostanie się do pompy.

3. przesunąć dźwignię rozruchu 5 (ssanie) do pozycji

4 Powoli wyciągnąć linkę rozrusznika 7 z uchwytu rozrusznika, aż do wyczucia oporu.

5. pociągnij szybko linkę startową, a następnie zwolnij ją powoli.

Nie wyciągaj linki rozrusznika do końca i nie pozwól, aby uchwyt rozrusznika uderzył z powrotem w silnik.

6. przesunąć dźwignię rozruchu (ssanie) do pozycji , ok. 20-30 sekund po uruchomieniu

7. silnik pracuje na biegu jałowym.

8 Przed rozpoczęciem pracy należy odczekać ok. 2-3 minuty, aż urządzenie rozgrzeje się na biegu jałowym, a następnie powoli pociągnąć dźwignię przepustnicy 2. 9 W przypadku pracy ciągłej należy użyć dźwigni blokady prędkości 16, która umożliwia ciągłe korzystanie z żądanej prędkości obrotowej silnika bez konieczności mocnego naciskania dźwigni przepustnicy. Zatrzymanie silnika

1. zwolnić dźwignię przepustnicy 2.

2. ustawić przełącznik ON/OFF w pozycji 0.

Uruchamianie z ciepłym silnikiem

1. Przesuń przełącznik ON/OFF 2 do pozycji 1.

2. przesunąć dźwignię rozruchu (ssanie) do pozycji

3. Pociągnąć linkę rozrusznika na uchwycie rozrusznika, aż silnik się uruchomi.Manual_FX-LB126_FX-LBS126_Int24_rev9

173. Instrukcje robocze

Poniższe kontrole należy przeprowadzać regularnie przed uruchomieniem i w trakcie eksploatacji:

• Urządzenie należy zawsze trzymać obiema rękami za przedni i tylny uchwyt.

• Czy urządzenie jest kompletne i prawidłowo zainstalowane?

• Upewnij się, że wszystkie nakrętki i śruby są dokręcone.

• Czy maszyna jest w dobrym i bezpiecznym stanie?

• Czy wszystkie funkcje bezpieczeństwa są sprawne?

• Czy zbiornik paliwa jest pełny?

• Czy silnik i tłumik są wolne od osadów, liści lub smarów?

• Czy uchwyt jest czysty i suchy (bez oleju, smaru lub żywicy)?

• Czy miejsce pracy jest wolne od przeszkód, o które można się potknąć?

• Czy nosisz wymagany sprzęt ochronny?

• Czy przeczytałeś i zrozumiałeś instrukcje?

• Czy dźwignie przepustnicy poruszają się płynnie i czy przycisk blokady działa?

• Czy przełącznik ON/OFF działa prawidłowo?

• Upewnij się, że przekładnia jest wystarczająco nasmarowana (patrz "Konserwacja").

174. Konserwacja i pielęgnacja

Przed wszelkimi pracami konserwacyjnymi i czyszczeniem

• Poczekaj, aż silnik się zatrzyma.

• Zdejmij nasadkę świecy zapłonowej (z wyjątkiem ustawiania prędkości obrotowej biegu jałowego) Nie przeprowadzać prac konserwacyjnych w pobliżu otwartego ognia ze względu na ryzyko pożaru. Prace konserwacyjne i czyszczące nieopisane w niniejszym rozdziale mogą być wykonywane wyłącznie przez serwis klienta. Urządzenia zabezpieczające zdemontowane w celu konserwacji i czyszczenia muszą zostać odpowiednio sprawdzone i ponownie zamontowane przed użyciem. Należy używać wyłącznie oryginalnych części. Inne części mogą prowadzić do nieprzewidzianych uszkodzeń lub stanowić zagrożenie dla użytkownika. Konserwacja Nosić rękawice, aby uniknąć obrażeń. Aby zapewnić długotrwałe i niezawodne użytkowanie urządzenia, należy regularnie wykonywać następujące czynności konserwacyjne. Sprawdź urządzenie pod kątem oczywistych usterek, takich jak

• Zużyte lub uszkodzone komponenty

• Sprawdź korek wlewu paliwa i przewody paliwowe pod kątem wycieków.Manual_FX-LB126_FX-LBS126_Int24_rev9

Po każdym użyciu należy sprawdzić urządzenie pod kątem zużycia. Wyczyść lub wymień filtr powietrza Regularnie czyść filtr powietrza, aby usunąć kurz i brud w celu --Straty wydajności, -Trudności początkowe, --zbyt wysokie zużycie paliwa zapobiegać. Filtr powietrza należy czyścić co około 8 godzin pracy lub częściej w przypadku szczególnie dużego zapylenia.

1. ustawić dźwignię rozruchu (ssanie) w pozycji uniemożliwiającej przedostanie się

zanieczyszczeń do gaźnika.

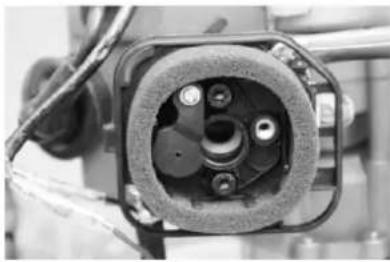

2. Zdejmij pokrywę filtra powietrza.

3 Wyjmij piankowy filtr powietrza. 4 Umyj filtr powietrza w letniej wodzie z mydłem. Nie wydmuchuj zanieczyszczeń, ponieważ istnieje ryzyko obrażeń oczu! 5 Wyczyść wnętrze filtra powietrza za pomocą szczotki.

6. Poczekać, aż filtr powietrza dokładnie wyschnie i wymienić go.

7 Założyć pokrywę filtra powietrza. Regularnie wymieniaj filtr powietrza. Uszkodzone filtry powietrza należy wymienić przed rozpoczęciem pracy. Wyczyść lub wymień filtr benzyny W razie potrzeby sprawdź filtr paliwa. Zanieczyszczony filtr benzyny utrudnia dopływ paliwa. Otwórz korek wlewu paliwa i wyciągnij filtr paliwa przez otwór za pomocą drucianego haka.

• Lekkie zabrudzenia ➜ Wyjmij filtr paliwa z przewodu paliwowego i wyczyść filtr w benzynie czyszczącej.

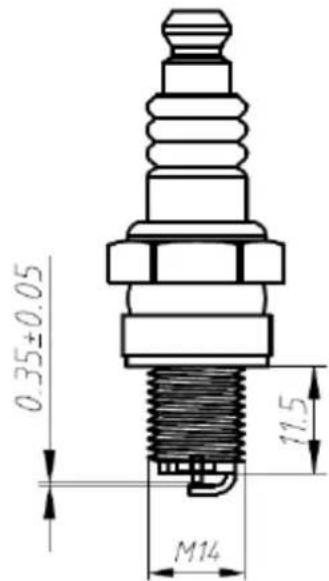

• Silne zabrudzenie ➜ Wymień filtr benzyny Wymień lub sprawdź świecę zapłonową Nie dotykaj świecy zapłonowej ani złącza świecy zapłonowej, gdy silnik pracuje. Wysokie napięcie! Ryzyko poparzenia, gdy silnik jest gorący. Nosić rękawice ochronne! Regularnie sprawdzaj świecę zapłonową i odległość między elektrodami. Wykonaj następujące czynności:

1. zdjąć nasadkę świecy zapłonowej ze świecy zapłonowej.

2 Odkręć świecę zapłonową za pomocą dostarczonego klucza do świec zapłonowych. Odstęp między elektrodami powinien wynosić od 0,3 do 0,4 mm. Wyczyść świecę zapłonową, jeśli jest zabrudzona.Manual_FX-LB126_FX-LBS126_Int24_rev9

Wymień świecę zapłonową:

• z uszkodzonym korpusem izolacyjnym

• Jeśli elektrody są mocno spalone

• do mocno zabrudzonych lub zaolejonych elektrod

• co miesiąc przy regularnym działaniu Użyj jednej z następujących świec zapłonowych: Latarka BMR6A Sprawdź iskrę zapłonową

1. zdjąć nasadkę świecy zapłonowej ze świecy zapłonowej.

2 Odkręć świecę zapłonową za pomocą dostarczonego klucza do świec zapłonowych.

3. mocno włożyć złącze świecy zapłonowej.

4. docisnąć świecę zapłonową do obudowy silnika za pomocą izolowanych szczypiec (nie w pobliżu

otworu świecy zapłonowej).

5. Przesuń przełącznik ON/OFF do pozycji "START".

6. mocno pociągnąć linkę rozrusznika za uchwyt rozrusznika.

Gdy urządzenie działa prawidłowo, między elektrodami musi być widoczna iskra. Tłumik/port wydechowy Nie dokręcać śrub tłumika, gdy silnik jest gorący.

1. regularnie sprawdzać, czy śruby (D) tłumika nie poluzowały się. Jeśli są poluzowane, dokręć je

ręcznie. 2 Regularnie czyść otwór wylotowy (E).

Opieka Po każdym użyciu należy dokładnie wyczyścić urządzenie, aby zapewnić jego prawidłowe działanie.

• Wyczyść obudowę miękką szczotką lub suchą szmatką. Nie wolno używać wody, rozpuszczalników i środków polerujących.

• Upewnić się, że otwory wentylacyjne do chłodzenia silnika pozostają drożne (ryzyko przegrzania).

• Regularnie czyść i oliw wszystkie ruchome części. Nie używaj smaru! Używaj oleju przyjaznego dla środowiska. Ostrzeżenie: jeśli konserwacja nie jest przeprowadzana regularnie, może to doprowadzić do poważnych uszkodzeń urządzenia i osób.

175. Dane techniczne

OznaczenieDmuchawa do liści/odkurzacz 3 w 1 FUXTEC Model FX-LBS126; FX-LB126 Maks. moc silnika przy prędkości 700 W przy 7000 min

Prędkość biegu jałowego3,000 ± 200 min -1Manual_FX-LB126_FX-LBS126_Int24_rev9

Pojemność26 cm³ Średnia objętość powietrza 0,2 m³/s Maks. rędkość powietrza 71m/s Pojemność worka na liście45 l ojemność zbiornika paliwa.,45 l Stosunek mieszania (paliwo/olej do silników dwusuwowych) 50:1 warantowany poziom mocy akustycznej112 dB (A) Waga (zbiornik pusty) 5,6 kg OSTRZEŻENIE: Można używać wyłącznie autoryzowanych oryginalnych części zamiennych określonych w niniejszej instrukcji obsługi. Nieautoryzowane części zamienne mogą spowodować poważne obrażenia ciałaManual_FX-LB126_FX-LBS126_Int24_rev9

176. Rozwiązywanie problemówManual_FX-LB126_FX-LBS126_Int24_rev9

177. Obsługa klienta

Naprawę zakupionego urządzenia należy zlecać wyłącznie wykwalifikowanym specjalistom i tylko przy użyciu oryginalnych części zamiennych. Zapewni to utrzymanie bezpieczeństwa urządzenia. Jeśli nie posiadasz adresów autoryzowanych punktów serwisowych, skontaktuj się z biurem sprzedaży, w którym zakupiono urządzenie. Kontakt: FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg, [e-mail]

Okres gwarancji wynosi 24 miesiące od daty zakupu. Dowód zakupu należy przechowywać w bezpiecznym miejscu. Z gwarancji wyłączone są części zużywające się oraz uszkodzenia spowodowane niewłaściwym użytkowaniem, użyciem siły, modyfikacjami technicznymi, użyciem niewłaściwych akcesoriów lub nieoryginalnych części zamiennych oraz próbami naprawy przez niewykwalifikowany personel. Naprawy gwarancyjne mogą być wykonywane wyłącznie przez autoryzowanych sprzedawców.

179. Instrukcje dotyczące utylizacji

W celu utylizacji urządzenia należy skontaktować się z lokalnymi władzami. Wszelkie materiały eksploatacyjne, takie jak benzyna i olej, należy usuwać z wyprzedzeniem.Manual_FX-LB126_FX-LBS126_Int24_rev9

180. Deklaracja zgodności UE

Niniejszym oświadczamy, FUXTEC GmbH - Kappstraße 69 - NIEMCY że maszyna wskazana poniżej jest zgodna z odpowiednimi podstawowymi wymogami bezpieczeństwa i ochrony zdrowia dyrektyw WE ze względu na jej projekt i konstrukcję oraz wersję wprowadzoną przez nas na rynek. Niniejsza deklaracja odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona na rynek; części i/lub modyfikacje zamontowane później przez użytkownika końcowego nie są brane pod uwagę.

1. produkt / funkcja: benzynowe urządzenie do odkurzania/dmuchania liści

2. oznaczenie typu: FX-LB126, FX-LBS126

3. numer seryjny: LB126-xxxx, LBS126-xxxx

4 Odpowiednie dyrektywy WE: Dyrektywa maszynowa 2006/42/WE Dyrektywa w sprawie emisji na etapie II 2012/46/WE Dyrektywa 2000/14/WE w sprawie hałasu mierzony poziom mocy akustycznej96 dB (A) warantowany poziom mocy akustycznej112dB (A) Herrenberg, 03.03.2023 r.

Leonhard Zirkler Producent: FUXTEC GmbH Kappstrasse 69 71083 Herrenberg NIEMCY Przechowywanie dokumentów technicznych: FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg, Niemcy L. Zirkler, Dyrektor Zarządzający
