GEBRUIKSAANWIJZING HG04058 AURIOL

Bedienings- en veiligheidsinstrumenties

CZ

DALEKOHLED 10-30 X 60

NL/BE Bedienings- en veiligheidsinstructies Pagina 16

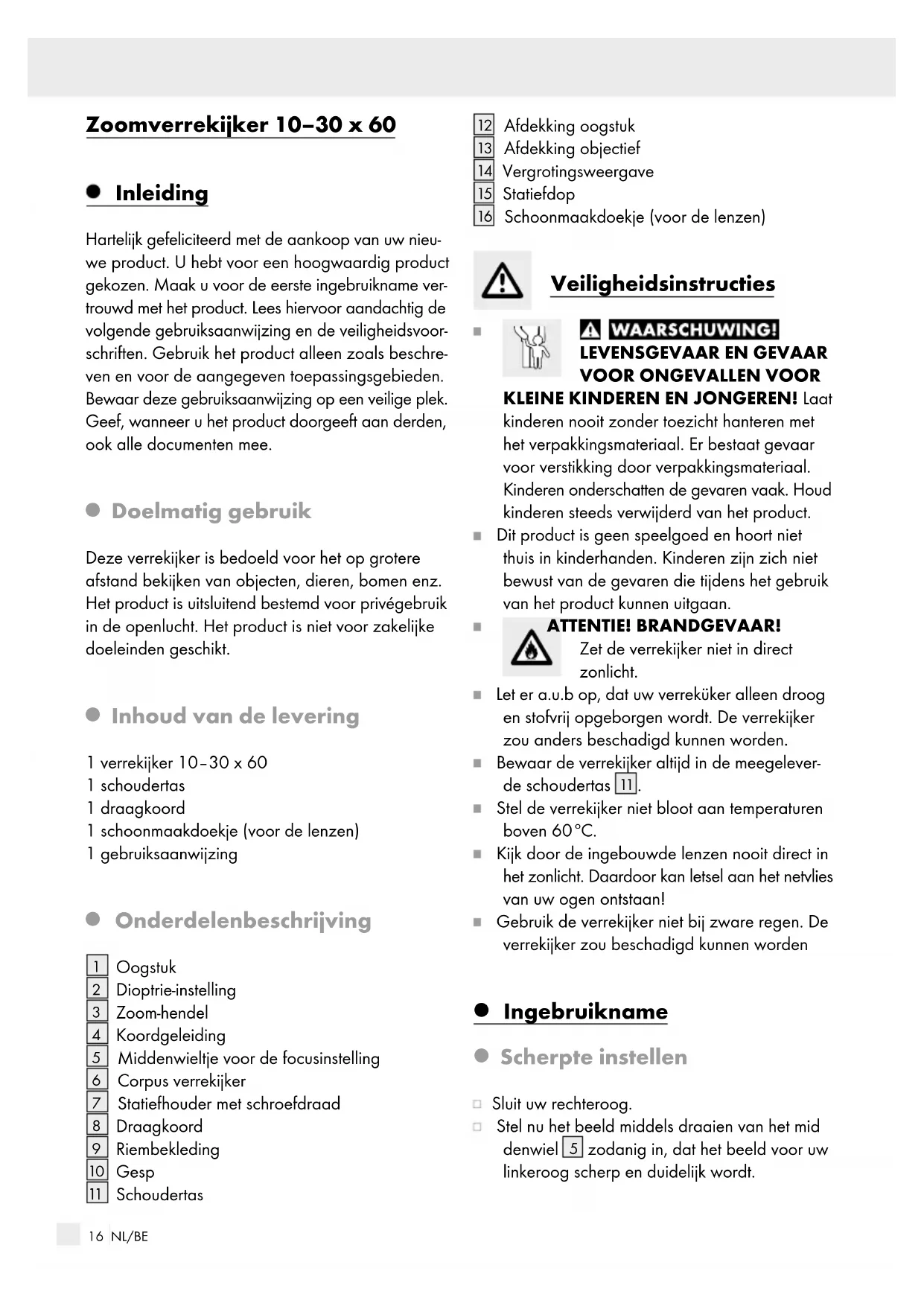

Zoomverrekijker 10-30 x 60

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nuwe product. U hebt voor een hoogwaardig product gekozen. Maak u voor de eerste ingebruikname vertrouwd met het product. Lees hiervoor aandachtig de volgende gebruiksaanwijzing en de veriligeidsvoorschriften. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar deze gebruiksaanwijzing op een veilige plek. Geef, wanner u het product doorgeeft aan derden, ook alle documenten mee.

Doelmatig gebruik

Deze verrekijker is bedoeld voor het op grotere afstand bekijken van objeven, deren, bomen enz. Het product is uitsluitend bestemd voor privégebruik in de openlucht. Het product is Niet voor zakelijk doeleinden geschikt.

Inhoud van de levering

1 verrekijker 10 - 30 × 60
1 schoudertas
1 draagkoord
1 schoonmaakdoekje (voord de lenzen)
1 gebruiksaanwijzing

- Onderdelenbeschrijving

1 Oogstuk
2 Dioptrie-instelling
3 Zoom-hendel
4 Koordgeleiding
5 Middenwielte voor de focussinstelling
6 Corpus verrekijker
7 Statiefhouser met schroefdraad
8 Draagkoord
Riembekleding
10 Gesp
[11] Schoudertas

12 Afdekking oogstuk
13 Afdekking objectief
14 Vergrotingsweergave
15 Statiefdop
16 Schoonmaakdoekje (voord de lenzen)

Veiligheidsinstructies

WAARSCHUWING!

LEVENSGEVAAR EN GEVAAR

VOOR ONGEVALLEN VOOR

KLEINE KINDEREN EN JONGEREN! Laat kinderen nooit zonder toezicht hanteren met het verpakkingsmaterial. Er bestaat gevaar voor verstikking door verpakkingsmaterial. Kinderen onderschatten de gevaren vaak. Houd kinderen steeds verwijderd van het product.

Dit product is geen spelégoed en hoort nicht thuis in kinderhanden. Kinderen zich zich nicht bewust van de gezaren die tijdens het gebruik van het product konnen uitgaan.

ATTENTIE! BRANDGEVAAR!

Zet de verrekijker Niet in direct zonlicht.

Let er a.u.b op, dat uw verrekuker alleen droog en stofvrij opgeborgen worden. De verrekijker zou anders beschadigd können worden.
Bewaar de verrekijker algid in de meegeleverde schoudertas 11.
Stel de verrekijker Niet bloot aan temperaturen boven 60^
Kijk door de ingebouwde lenzen nooit direct in het zonlicht. Daardoor kan letsel aan het netvlies van uw ogen ontstaan!
Gebruik de verrekijker Niet bij zware regen. De verrekijker zou beschadigd können worden

Ingebruikname

Scherpte instellen

Sluit uwrechteroog.
Stel nu het beeld middels draaien van het midd denwiel 5 zodanig in, dat het beeld voor uw linkeroog scherp en duidelijk worden.

- Dioptrie-installing

Open uwrechteroog en sluit uw linkeroog.
Draai aan de dioptrie-instelling 2 tot u het object duidelijk en scherp ziet. Onthoud deze instelling voor latere observaties.

+ Scherpte op een voorwerp dicht bij instellen
-	Scherpte op een verder verwijderd voor-werp instellen
0 Geen aanpassing

- Corpus verrekijker instellen

Houd de verrekijker met beiden handen vast en beweeg het corpus van de verrekijker zo (zie afb. B), dat beiden cirkels maar elkaar toe bewegen, totdat u alleen nog een cirkel kunt zien (zie afb. C).

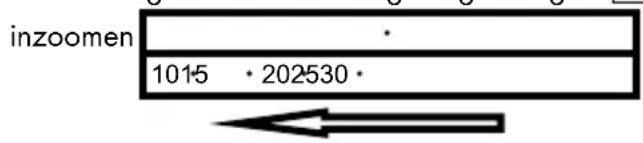

- Vergrottingsfactorinstellen

D rai aan de Zoom-hendel 3 om de vergrotingsfactor in te stellen.
De vergrotingsfactor (10-30) kan alleen worden afgelezen van de vergrotingsweergave 14.

uitzoo-men

- Oogschelen van kunststof (voor brildragers)

Stulp de oogstukken om. Dit vergroot het zichveld en vereenvoudigt de doorkijk voor brildragers.

- Draagkoord instellen

Voer de uiteinden van het draagkoord 8 door de gespen 10.
Voer de uiteinden van het draagkoord 8 doorde koordgeleidingen 4 (zie afb. E).
Rijg de uiteinden van het draagkoord 8 ver volgens door de gespen zoals getoond op afb. F en G.
Trek aan.beide zijden van de gesp 10 het draagkoord8 strak.Zo bevestigt u het draagkoord 8 aan de gespen 10 (zie afb.G).

- Statief gebruiken

Opmerking: statief en statiefadapter zichniet bij de levering inbegren. Deze kunt useparaat in de vakhandel kopen.

Let bij de montage en het gebruik van een statief absolut op de bijbehorende gebruiks-aanwijzing.
Haal de statiefduiit de statiefhouser met schroefdraad7, door deutsche linksom te draaien.
Schroef de schroefdraad van de statiefadapter met de klok mee in de schroefdraadaansluiting van het statief.7. Verbindervolgens het statief met de ingeschroefde statiefadapter.
Verwijder na gebruik het statief van de statiefadapter. Schroef verwolgens de statiefadapter gegen de klok inuit de schroefdraadaansluiting voor het statief 7.
Plaats de statiefd weer terug op de schroefdraad van de statiefhouser 7 door de dop 15 rechtsom te draaien.

Opmerking:tegen de klok in draaien om de beschemkap voor de statief-adapter eraf te schroeven.

- Reiniging en onderhoud

Demonteer uw verrekijker nooit voor reinigingsdoeleinden.
Gebruik het meegeleverde schoonmaakdoekje of een zachte doeck zonder draden om de lenzen van de verrekijker te reinigen.

Het reinigen van het gevoelige lensoppervlak dient te geschieden zonder sterke druk.
Indien noch vuilresten op de lenzen blijven zitten, de doek met een beetje zuivere alcohol (spiritus) bevochtigen.
Dek de oogschelpeh en het objctief altiid af met de oogschelp-afdekking 12 en de obj ectief-afdekking 13 als u de verrekijker Niet gebruikt. Zo voorkomt u krassen op de lens.
Reinig de buitenkant van de verrekijer met een droge, pluisvrijde doek.

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kurz afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen / 20-22: papier en verzelplaten / 80-98: composietmaterialen.

Het product en de verpakkingsmaterialen zich recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling. Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de möglichkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijkke overheid.

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product kut urechtmatig beroep doeon op de verkoper van het product. Deze wettelijkrechten worden door once hierna vermelde garantie Niet beperkt.

Op dit product verlenen wij 5aar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wonneer binnen 5aar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons -aar once keuze - Gratis voor u gerepareerd of verrangen. Deze garantie komt te verrallen als het product beschadigd wordt, Niet correct gebruikt of onderhoden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is nicht van toepassing op produc-onderdelen, die onderhevig zich aan normale slijtage en hierdoor als aan slijtage onderhevige onderden gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zich van glas.

- Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen:

Houd bij alle vragen alstublieft de kassabon en het articlelummer (bijv. IAN 123456_7890) als bewijs van aankoop bij de hand.

Het artikelnummer vindt u op de typeplaat, ingegraveer, op het titelblad van uw handleiding (linksonder) of als sticker op dechyter- of onderijde.

Wonneer er storingen in de werkung of andere gebreaken optreden, dient u eerst Telefonisch of per e-mail contact met de onderstaande service-afdeling op te nemen.

Een als defect geregisteerd product kunt u dan samen met uw aankoopbewijs (kassabon) en vermeling van de concrete schade alsmede hetijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.
