Producttype	Accu boormachine
Merk	Metabo
Model	BS 18 LTX BL I
Nominale spanning	18 V (Li-Ion)
Motortype	Borstelloos (brushless)
Boorcapaciteit (staal)	13 mm
Boorcapaciteit (hout)	35 mm
Boorkop	Sleutelloos, 1,5 - 13 mm
Max koppel (zacht / hard)	28 / 60 Nm
Onbelaste toerentallen	1e: 0 - 500 tpm 2e: 0 - 2100 tpm
Gewicht (met accu 2,0 Ah)	1,3 kg
Afmetingen (L x B x H)	200 x 60 x 200 mm
Voeding	Li-Ion accu 18 V (compatibel met CAS)
Hoofdfuncties	Boren, schroeven, snelheidsregeling, motorrem, LED-verlichting
Onderhoud en reiniging	Reinigen met een droge doek; geen oplosmiddelen gebruiken
Veiligheid	Motorrem, overbelastingsbeveiliging, asblokkering
Onderdelen en repareerbaarheid	Verkrijgbaar via Metabo service; reparatie door vakman aanbevolen
Algemene informatie	2 jaar garantie; Duitse fabricage; compatibel met CAS-systeem

Veelgestelde vragen - BS 18 LTX BL I METABO

Welke accu is compatibel met de Metabo BS 18 LTX BL I boormachine?

Alle Li-Ion 18 V accu's van Metabo en het CAS-systeem (Cordless Alliance System) zijn compatibel, van 1,3 Ah tot 10 Ah.

Hoe vervang ik de boorkop van de boormachine?

De sleutelloze boorkop los je door aan de ring te draaien. Om deze te vervangen, gebruik je een inbussleutel om de binnenste schroef los te draaien (linkse draad), en verwijder je de boorkop.

Wat is het maximale toerental van de boormachine?

De boormachine heeft twee snelheidsbereiken: 0-500 tpm in de eerste versnelling en 0-2100 tpm in de tweede versnelling.

Het LED-lampje gaat niet aan, wat te doen?

Controleer of de accu is opgeladen en correct is geplaatst. Als het probleem aanhoudt, is de LED-verlichting mogelijk defect en moet deze worden gerepareerd door een Metabo-vakman.

Wat is het maximale koppel van de BS 18 LTX BL I?

Het maximale koppel is 60 Nm in harde modus (vastdraaien) en 28 Nm in zachte modus (schroeven).

Hoe onderhoud ik de boormachine?

Reinig het apparaat regelmatig met een droge doek. Gebruik geen chemische producten of oplosmiddelen. De ventilatiesleuven moeten vrij blijven.

Is de boormachine geschikt voor het boren in beton?

Nee, deze boor/schroefmachine is ontworpen voor hout, metaal en zachte materialen. Gebruik voor beton een klopboormachine.

Wat is de garantie van de BS 18 LTX BL I?

De wettelijke garantie is 2 jaar tegen fabricagefouten. Productregistratie kan de garantie verlengen volgens de voorwaarden van Metabo.

Kan ik deze boormachine gebruiken met een 13 mm boor in staal?

Ja, de maximale boorcapaciteit in staal is 13 mm. Voor grotere diameters wordt aanbevolen een krachtigere boormachine te gebruiken.

Hoe stel ik het schroefkoppel in?

Draai aan de koppelinstelring achter de boorkop. De cijfers (1-20) komen overeen met verschillende koppelniveaus. De stand 'boren' (boortje) schakelt de koppelbegrenzer uit.

GEBRUIKSAANWIJZING BS 18 LTX BL I METABO

nl Oorspronkelijke gebruiksaanwijzing 13

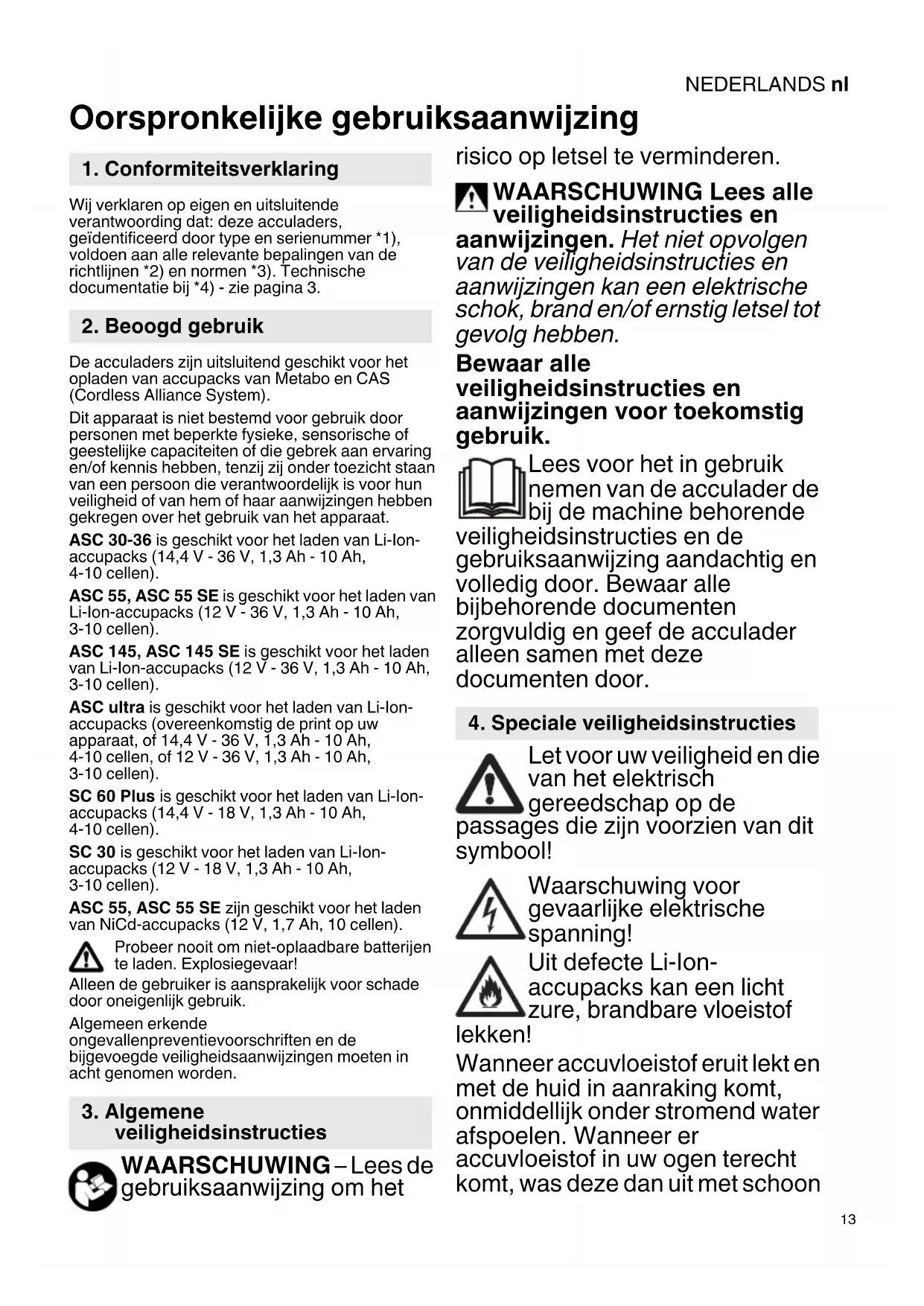

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording dat: deze acculaders, geidentificerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

2. Beoogd gebruik

De acculaders zijn uitsluitend geschikt voor het opladen van.Accupacks van Metabo en CAS (Cordless Alliance System).

Dit apparaat is Niet bestemd voor gebruik door personen met beperkte fysieke, sensorische of geestelijkke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem ofhaar aanwijzingen hebben gekregen over het gebruik van het apparaat.

ASC 30-36 is geschikt voor het laden van Li-Ionaccupacks (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 cellen).

ASC 55, ASC 55 SE is geschikt voor het laden van Li-Ion-accupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellen).

ASC 145, ASC 145 SE is geschikt voor het laden van Li-lon-accupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellen).

ASC ultra is geschikt voor het laden van Li-lon-accupacks (overeenkomstig de print op uw apparaat, of 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 cellen, of 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellen).

SC 60 Plus is geschikt voor het laden van Li-Ion-accupacks (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 cellen).

SC 30 is geschikt voor het laden van Li-Ion-accupacks (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 cellen).

ASC 55, ASC 55 SE zicht voor het laden van NiCd-accupacks (12 V, 1,7 Ah, 10 cellen).

Probeer nooit om Niet-oplaadbare batterijente laden. Explosiegevaar!

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

Algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsaanwijzingen要去en in acht genomen worden.

3. Algemene veiligheidsinstructies

WAARSCHUWING – Lees de gebruiksaanwijzing om het

risico op letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsinstructies en

aanwijzingen. Het Niet opvolgen van de veiligheidsinstrumentes en aanwijzingen kan een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstrumentes en aanwijzingen voor toekomstig gebruik.

Lees voor het in gebruik nemen van de acculader de bij de machine behorende veiligheidsinstructies en de gebruiksaanwijzing aandachtig en volledig door. Bewaar alle bijbehorende documenten zorgvuldig en geef de acculader alleen samen met deze documenten door.

4. Speciale veiligheidsinstructies

Let voor uwveiligheid en die van het elektrisch

gereedschap op de

passages die zijn voorzien van dit symbolism!

Waarschuwing voor gevaarlijke elektrische spanning!

Uit defeche Li-Ion-accupacks kan een Lichtzure, brandbare vloeistof

lekken!

Wanner er accuvloeistof eruit lekt en met de huid in aanraking kommt, onmiddelijk onder stromend water afspoelen. Wanner er accuvloeistof in uwogen terecht kommt, was deze dan uit met schoon

NEDERLANDSnl

water en Zoek onmiddelijk een arts op voor behandeling!

Volledig geladen accompanies nicht opniewuł laden!

Alleen voor gebruik binnenshuis.

Laat nooit toe dat kinderen het apparaat gebruiken.

Kinderen dienen onder toezicht te staan om ervoor te zorgen dat zich Niet met het apparaat spelen.

Houd kinderen uit de buurt van de acculader resp. het werkgebied!

Bewaar uw acculader op een voor kinderen ontogankelijk plek!

Trek bij rookontwikkeling of brand in de acculader onmiddelijk de stekkeruit het stopcontact!

Steek geen voorwerpen in de ventilatiesleuven van de acculader - gevaar voor een elektrische schok resp. kortsluiting!

Gebruik geen defecte.Accupacks!

In omgevingen met een hoge metaalstof-belasting mag u.Accupacks nicht met AIR COOLEDacculaders laden.

5. Overzicht

Zie pagina 2. De afbeeldingen gelden als voorbeeld voor alle apparaten.

1 Accupack (niet bij de leveringsomvang inbegren)
2 Schuifbevestiging
3 Indicatielampje
4 Waarschuwings-led

6. Ingebruikname

Vergelijk voor de ingebruikname of de op het typeplaatje aangegeven spanning en frequente overeenkomt met de netspanning.

Apparaten zoals deze, die gelijkstroom opwekken, kunnen eenvoudige differentieelschakelaars beinvloeden. Gebruik type F of hoger, met een uitschakelstroom van max. 30mA

Zorg er voor de ingebruikname van de acculader voor dat de ventilatiesleuven vrij়n. Minimale afstand tot andere voorwerpen min. 5 cm!

6.1 Zelftest

Steek de stekker in het stopcontact.

De waarschuwings-led (4) en het indicatielampje (3) gaan na elkaar ca. 1 seconde aan, de ingebouwde ventilator draait ca. 5 seconden.

7. Gebruik

7.1 Accpack opladen

Accupack volledig, tot de aanslag op de schuifbevestiging (2) schuiven.

Het indicatielampje (3) knippert.

Aanwijzing: Om bij Li-lon-accupacks de laadtoestand te latent weergeven erst het accupack uit de acculader nemen en verrolgens op de knop van het accupack drukken.

7.2 Condltieladen

Wanneer het laden is beeindigd, schakelt de acculader automatisch over op conditieladen.

Het accupack kan in de acculader blijven zitten en is zodoende.altijd gereed voor gebruik.

Het indicatielampe (3) brandt continu.

8. Storing

8.1 Waarschuwings-led (4) brandt continu

Accupack wird nicht opgeladen. Temperatuur te hoog/te laag. Ligt de temperatuur van het.Accupack tussen 0^ en 50^ dan begint het laden automatisch.

8.2 Waarschuwings-led (4) knippert

• Accupack defect. Accupack directuit de acculader nemen.
• Accupack is nicht goed op de schuifbevestiging (2) geschoven. Zie hoofdstuk 7.1.

9. Reparatie

Reparaties aan de acculader mogen uitsluitend uitgevoerd worden door een erkend elektromonteur!

Als de stroomkabel van dit apparaat beschadigd is, dient het door de fabrikant of zich klantenservice of een soortgelijk gekwalificierde person voervangen te worden, om gezaren te voorkomen.

Neem voor acculaders van Metabo die gerepareerd dienen te worden contact op met uw Metabovertegenwoordiging. Zie voor adressen www.metabo.com.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EGinzake gebruike elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijk je wijze te worden afgevoerd.

1) Afhankelijk van de restcapaciteit en de temperatuur van het.Accupak kuren de werkelijkke laadtijden afwijken van de opgegeven tijden.

Toegestane omgevingstemperatuur tijdens het laden: 0^ tot 40^ .

Wijzigingen in het kader van technische verbeteringen voorbehonden.

Apparaat van beveiligingsklasse II

wisselstroom
