BS 18 LTX BL I - Vrtačka METABO - Bezplatný návod k obsluze

Typ produktu	Bezdrátová vrtačka-šroubovák
Značka	Metabo
Model	BS 18 LTX BL I
Jmenovité napětí	18 V (Li-Ion)
Typ motoru	Bezkartáčový (brushless)
Vrtací výkon (ocel)	13 mm
Vrtací výkon (dřevo)	35 mm
Skličidlo	Bezklíčové, 1,5 - 13 mm
Max. krouticí moment (měkký / tvrdý)	28 / 60 Nm
Otáčky naprázdno	1. stupeň: 0 - 500 ot/min 2. stupeň: 0 - 2100 ot/min
Hmotnost (s baterií 2,0 Ah)	1,3 kg
Rozměry (d x š x v)	200 x 60 x 200 mm
Napájení	Baterie Li-Ion 18 V (kompatibilní s CAS)
Hlavní funkce	Vrtání, šroubování, regulace otáček, brzda motoru, LED osvětlení
Údržba a čištění	Čistěte suchým hadříkem; nepoužívejte rozpouštědla
Bezpečnost	Brzda motoru, ochrana proti přetížení, blokování hřídele
Náhradní díly a opravitelnost	K dispozici prostřednictvím servisu Metabo; oprava doporučena odborníkem
Obecné informace	Záruka 2 roky; německá výroba; kompatibilní se systémem CAS

Často kladené otázky - BS 18 LTX BL I METABO

Jaká baterie je kompatibilní s vrtačkou Metabo BS 18 LTX BL I?

Všechny baterie Li-Ion 18 V od Metabo a systému CAS (Cordless Alliance System) jsou kompatibilní, od 1,3 Ah do 10 Ah.

Jak vyměnit sklíčidlo vrtačky?

Bezklíčové sklíčidlo se uvolní otáčením kroužku. Pro výměnu použijte imbusový klíč k odšroubování vnitřního šroubu (levý závit), poté sklíčidlo vyjměte.

Jaká je maximální rychlost vrtačky?

Vrtačka má dva rozsahy otáček: 0-500 ot/min v prvním stupni a 0-2100 ot/min ve druhém stupni.

LED indikátor se nerozsvítí, co dělat?

Zkontrolujte, zda je baterie nabitá a správně vložená. Pokud problém přetrvává, LED osvětlení může být vadné a vyžaduje opravu odborníkem Metabo.

Jaký je maximální krouticí moment BS 18 LTX BL I?

Maximální krouticí moment je 60 Nm v tvrdém režimu (utažení) a 28 Nm v měkkém režimu (šroubování).

Jak udržovat vrtačku?

Pravidelně čistěte zařízení suchým hadříkem. Nepoužívejte chemické prostředky nebo rozpouštědla. Větrací otvory musí zůstat volné.

Je vrtačka vhodná pro vrtání do betonu?

Ne, tato vrtačka-šroubovák je určena pro dřevo, kov a měkké materiály. Pro beton použijte příklepovou vrtačku.

Jaká je záruka na BS 18 LTX BL I?

Zákonná záruka je 2 roky na vady výroby. Registrace produktu může prodloužit záruku podle podmínek Metabo.

Mohu použít tuto vrtačku s vrtákem 13 mm do oceli?

Ano, maximální vrtací výkon v oceli je 13 mm. Pro větší průměry se doporučuje použít výkonnější vrtačku.

Jak nastavit krouticí moment šroubování?

Otáčejte kroužkem nastavení krouticího momentu umístěným za sklíčidlem. Čísla (1-20) odpovídají různým úrovním momentu. Nastavení 'vrtání' (vrták) deaktivuje omezovač momentu.

NÁVOD K OBSLUZE BS 18 LTX BL I METABO

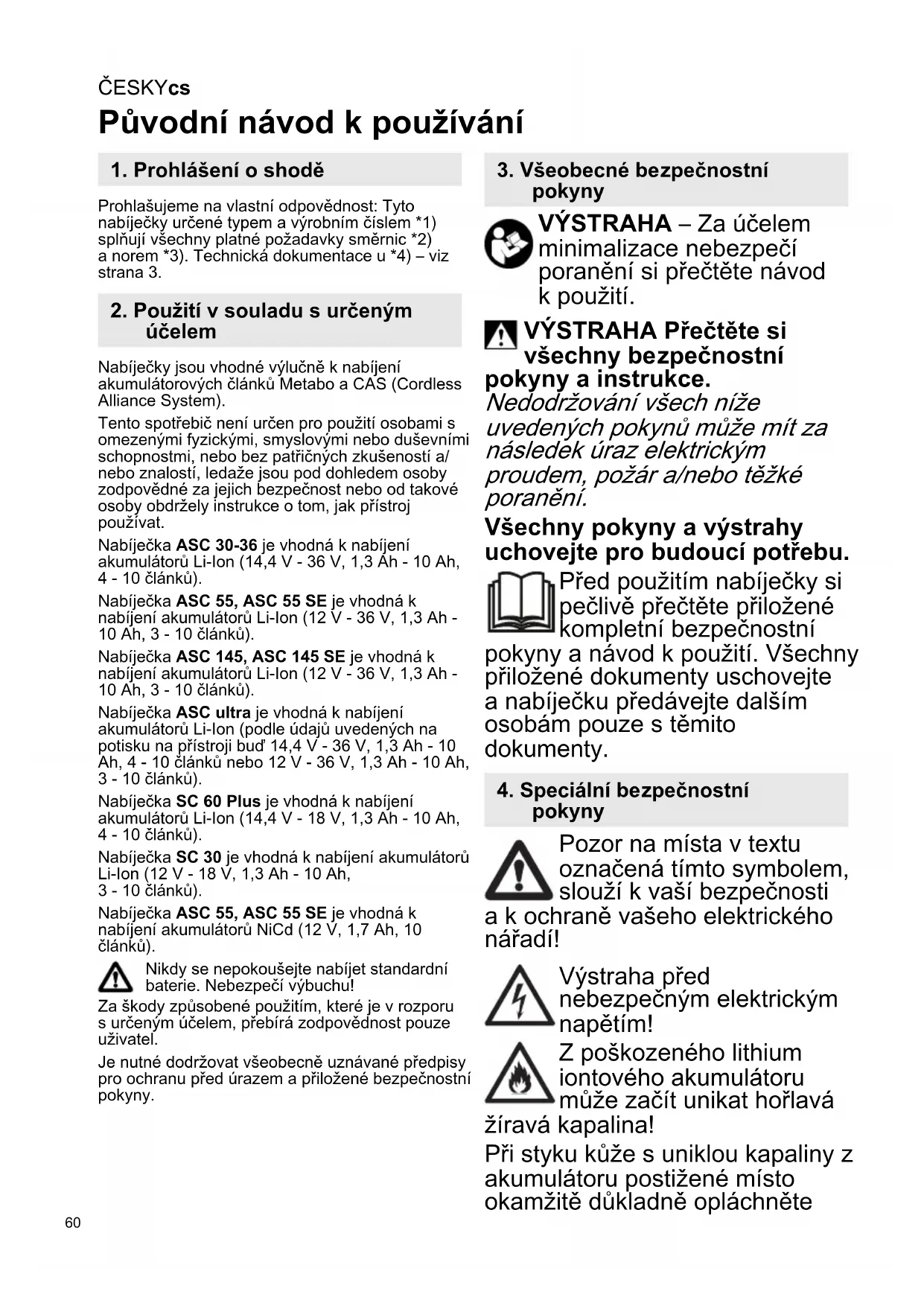

Püvodní námod k používání

1. Prohlášení o shodě

Prohlasujeme na vlastni odpovednost: Tyto nabijecka urcené typem a vyrobnim cislem *1) splnju vsechny platné požadavky smernic *2) a norem *3). Technická dokumentace u *4)-viz strana 3.

2. Použití v souladu s určeným učelem

Nabiječky jsou vchodné výlucné k nabijeni akumulátorovych clanku Metabo a CAS (Cordless Alliance System).

Tento spotbrebi neni urcen pro pouziti osobami s omezenymi fyzickymi, smyslovymi nebo duševnimi schopnostmi, nebo bez patrčnych zkušeností a/ nebo znalosti, ledaže jsou pod dohledem osoby zodpovedné za jejich bezpečnost nebo od takové osoby obdržely instrukce o tom, jak pristroj použivat.

Nabijecka ASC 30-36 je vhodná k nabijeni akumulátoru Li-Ion (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 clanku).

Nabijecka ASC 55, ASC 55 SE je vchodnak nabijeni akumulatoru Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clanku).

Nabijecka ASC 145, ASC 145 SE je vhodná k nabijeni akumulátoru Li-ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clanku).

Nabíječka ASC ultra je vchodná k nabíjení akumulátorů Li-lon (podle udajů uvedenych na potisku na pristroji bud' 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 clánku nebo 12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clánku).

Nabijecka SC 60 Plus je vchodná k nabijeni akumulátoru Li-Ion (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4 - 10 clanku).

Nabijecka SC 30 je vhodná k nabijeni akumulátoru Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 clanku).

Nabiječka ASC 55, ASC 55 SE je vchodná k nabijeni akumulátoru NiCd (12 V, 1,7 Ah, 10 clánkú).

Nikdy se nepokoušejte nabijet standardní baterie. Nebezpečí vybuchu!

Za skody zpusobené pouzitim, které je v Rozporu s urcenym ucelem, prebirá zodpovédnost pouze uživatel.

Je nutné dodržovat vseobecne uznávané predpisy pro ochranu préd urazem a prilozené bezpečnostníPokyny.

3. Vseobecné bezpečnostní poukyny

VYSTRAHA - Za učelem minimalizace nebezpeci poraněné si prěctěte námod k použití.

VYSTRAHA Prctete si vsechny bezpecnostni poukyny a instrukce.

Nedodržovani vsech nizé
uvedenychPokynu muze mít za
nasledek uraz elektrickým
proudem, požár a/nebo těžké
poraněni.

VsechnyPokynyavystrahy uchovejte pro budouci potrebu.

Před použitím nabíječky si pečlivě prěctěte priložené kompletní bezpečnostní v a námod k použití. Všechnyné dokumenty uschovejte ečku prědávejte dalsím m pouze s temito enty.

4. Speciálné bezpečnostníPokyny

Pozor na mista v textu označena tímo symbolem, slouží k vaší bezpečnosti

a k ochraně vašeho elektrického nářadi!

Výstraha préd
nebezpečnám elektrickým
napětím!

Z poskozeného lithium iontoveho akumulátoru muže začitunikat hořlavá

žíravá kapalina!

Při styku kůže s uniklou kapaliny z akumulátoru postižené masto okamžitě dūkladné opláchněte

vodou. Pokud se akumulátorová kapalina dostane do očí, oči vypláchněte Čistou vodou a neprodleně vyhledejte lékarsté ošetřeni!

Plné nabity akumulátor znovu nenabíjejte!

K použití pouze v interiéru.

Chrahte nabiječku préd vlhkosti!

Děti by měly být pod dozorem, aby si nehrály s pristrojem.

Udržujte deti v dostatečné vzdálenosti od nabíječky nebo pracovniho prostoru!

Uchovávejte nabíječku mimo dosah děti!

V pripadé koure nebo požáru v nabíječce okamžitě vytáhněte zástrčku napájeciho kabelu!

Nevkládejte prědměty do ventilacnich otvorů nabíječky -nebezpeci urazu elektrickým proudem nebo zkratu!

Nepoužívejte vadné akumúlátory!

V prostorech se zvyšeným
výskytem kovového prachu
nenabíjejte Žádné akumúlátory
pomoci nabíječek AIR COOLED.

5. Přehled

Viz. strana 2. Obrázky jsou priklady pro věchný pristroje.

1 Akumulátor (není soucásti baleni)
2 zásuvný slot
3 kontrolka napajeni
4 vystrazná kontrlka

6. Uvedeni do provozu

Pred uvedenim do provozu zkontrolujte, zda sit'ové napétia sit'ovy kmitočet na typovem stitku odpovidaji udajum vaši elektrické site.

Zařazení, jak je toto, ktera generuju
stejnosmerny proud, mohou ovlivnovat jegnoduché proudové chránice. Použijte proto typ F nebo lepsí, s vypinacim proudem max. 30 mA.
Pred uvedenim nabiječky do provozu se ujistěte, ze ventilacni otvory jsou volné. Minímalní vzdálenost od jiních predmětů min. 5 cm!

6.1 Autotest

Zapojte sit'ovou zastrcku.

Výstrážná kontrolka (4) a kontrolka napajeni (3) se postupné Rozsvítí asi na 1 sekundu, zabudovany ventilátor se na cca 5 sekund rozběhne.

7. Použití

Poznámka: Pro zobrazení stavu nabitú u akumulátoru Li-ion nejprve akumulátor vyjměte z nabíječky a poté stisknéte príslušné tlacítko na akumulátoru.

7.2 Udržovací nabijeni

Je-li nabijeni ukončeno, nabiječka se automaticky prépne do režimu udržovaciho nabijeni.

Akumulator muze zustat v nabijece a bude tak vzdy pripraven k pouziti.

Kontrolka napajeni (3) trvale sviti.

8. Porucha

8.1 Výstrázná kontrolka (4) trvale sviti

Akumulator se nenabiji. Priliš vysoká / priliš nizká teplota. Pokud je teplota akumulatoru v Rozmezi 0^ až 50^ , automaticky se spustí proces nabijeni.

8.2 Výstražná kontrlka (4) blíká

• Akumulátor je vadny. Akumulátor ihned vyjměte z nabíječky.

CESKYcs

• Akumulator není správně nasazen do nabijeciho slotu (2). Viz kapitolu 7.1.

9. Opravy

Opravu nabiječky smí provadět pouze kvalifikovany elektrikár!

Je-li sítový privod tohoto prístroje poskozen, musi byt vyměnen vyrobcem nebo jeho zákaznickým servisem ā podobné kvalifikovanou osobou, aby nedoslo k ohrožení.

S nabíječkou Metabo vyžadujíci opravu se prosím obrat'te na vase zastoupení Metabo. Adresy viz. www.metabo.cz.

10. Ochrana Životniho prostředí

Ridte se národními predpisy k ekologické likvidaci a recyklaci vyslouzilého náradi, obalu a prisluşenstvi.

Jen pro zeme EU: Elektrické náradí nevyhazujte do domácho opadu! Podle evropské směrnice 2012/19/EU o opadnich elektric-

kych a elektronickych zařizenich a dre opovidajici legislativy prislušné zeme musi byt stare elektrické naradi shromazd'ovano oddělené a odevzdánok ekologické recyklaci.

11. Technické udaje

Viz. strana 3.

U = napét'ové rozsahy akumulátoru
C = kapacita akumulátoru
I_C = nabijeci proud
t doba nabijeni

1) V závislosti na zbyvající kapacitě a teplotě

akumulátoru se skutečná doba nabijeni muže od těchto udajú lišit.

Doporucená okolní teplota pri nabíjení je 0^ až 40^ .

Změny na základě technickéhoPokroku vyhrazeny.

Pristroj tridy ochrany II
Střidavý proud
