Toote tüüp	Juhtmeta puur-keermetõmbur
Kaubamärk	Metabo
Mudel	BS 18 LTX BL I
Nimipinge	18 V (Li-Ion)
Mootori tüüp	Harjadeta (brushless)
Puurimisvõime (teras)	13 mm
Puurimisvõime (puit)	35 mm
Padrun	Ilma võtmeta, 1,5–13 mm
Maksimaalne pöördemoment (pehme/kõva)	28 / 60 Nm
Tühikäigu kiirused	1.: 0–500 p/min 2.: 0–2100 p/min
Kaal (koos 2,0 Ah akuga)	1,3 kg
Mõõtmed (P x L x K)	200 × 60 × 200 mm
Toiteallikas	Li-Ion aku 18 V (ühilduv CAS-iga)
Peamised funktsioonid	Puurimine, kruvimine, kiiruse reguleerimine, mootoripidur, LED-valgustus
Hooldus ja puhastamine	Puhastada kuiva lapiga; mitte kasutada lahusteid
Ohutus	Mootoripidur, ülekoormuskaitse, võlli blokeering
Varuosad ja remonditavus	Saadaval Metabo teeninduse kaudu; soovitatav professionaalne remont
Üldine teave	2-aastane garantii; Saksamaal toodetud; ühildub CAS-süsteemiga

Korduma kippuvad küsimused - BS 18 LTX BL I METABO

Milline aku sobib Metabo BS 18 LTX BL I puuriga?

Kõik Metabo ja CAS (Cordless Alliance System) süsteemi Li-Ion 18 V akud on ühilduvad, alates 1,3 Ah kuni 10 Ah.

Kuidas vahetada puuri padrunit?

Ilma võtmeta padrun vabastatakse rõngast keerates. Selle asendamiseks kasutage kuuskantvõtit sisemise kruvi lahti keeramiseks (vastupidine keere), seejärel eemaldage padrun.

Milline on puuri maksimaalne kiirus?

Puuril on kaks kiirusvahemikku: 0-500 p/min esimesel kiirusel ja 0-2100 p/min teisel kiirusel.

LED-tuli ei sütti, mida teha?

Kontrollige, et aku on laetud ja korralikult sisestatud. Kui probleem püsib, võib LED-valgustus olla rikkis ja vajab Metabo professionaali remonti.

Milline on BS 18 LTX BL I maksimaalne pöördemoment?

Maksimaalne pöördemoment on 60 Nm kõva režiimis (kinnitamine) ja 28 Nm pehme režiimis (kruvimine).

Kuidas puuri hooldada?

Puhastage seadet regulaarselt kuiva lapiga. Ärge kasutage kemikaale ega lahusteid. Õhutusavad peavad jääma vabaks.

Kas puur sobib betooni puurimiseks?

Ei, see puur-keermetõmbur on mõeldud puidu, metalli ja pehmete materjalide jaoks. Betooni jaoks kasutage löökpuuri.

Milline on BS 18 LTX BL I garantii?

Seaduslik garantii on 2 aastat tootmisvigade vastu. Toote registreerimine võib pikendada garantiid vastavalt Metabo tingimustele.

Kas ma saan seda puuri kasutada 13 mm puuriga terases?

Jah, maksimaalne puurimisvõime terases on 13 mm. Suuremate läbimõõtude jaoks on soovitatav kasutada võimsamat puuri.

Kuidas reguleerida kruvimise pöördemomenti?

Keerake padrunitagust pöördemomendi reguleerimisrõngast. Numbrid (1-20) vastavad erinevatele pöördemomendi tasemetele. Seadistus 'puurimine' (puur) lülitab pöördemomendi piiraja välja.

KASUTUSJUHEND BS 18 LTX BL I METABO

et Algupärane kasutusjuhend 63

It Originali instrukcija 66

Iv Instrukcijas originalvaloda 69

ar 72

ASC ultra

ASC 30-36

ASC55

ASC 55 SE

ASC 145

ASC 145 SE

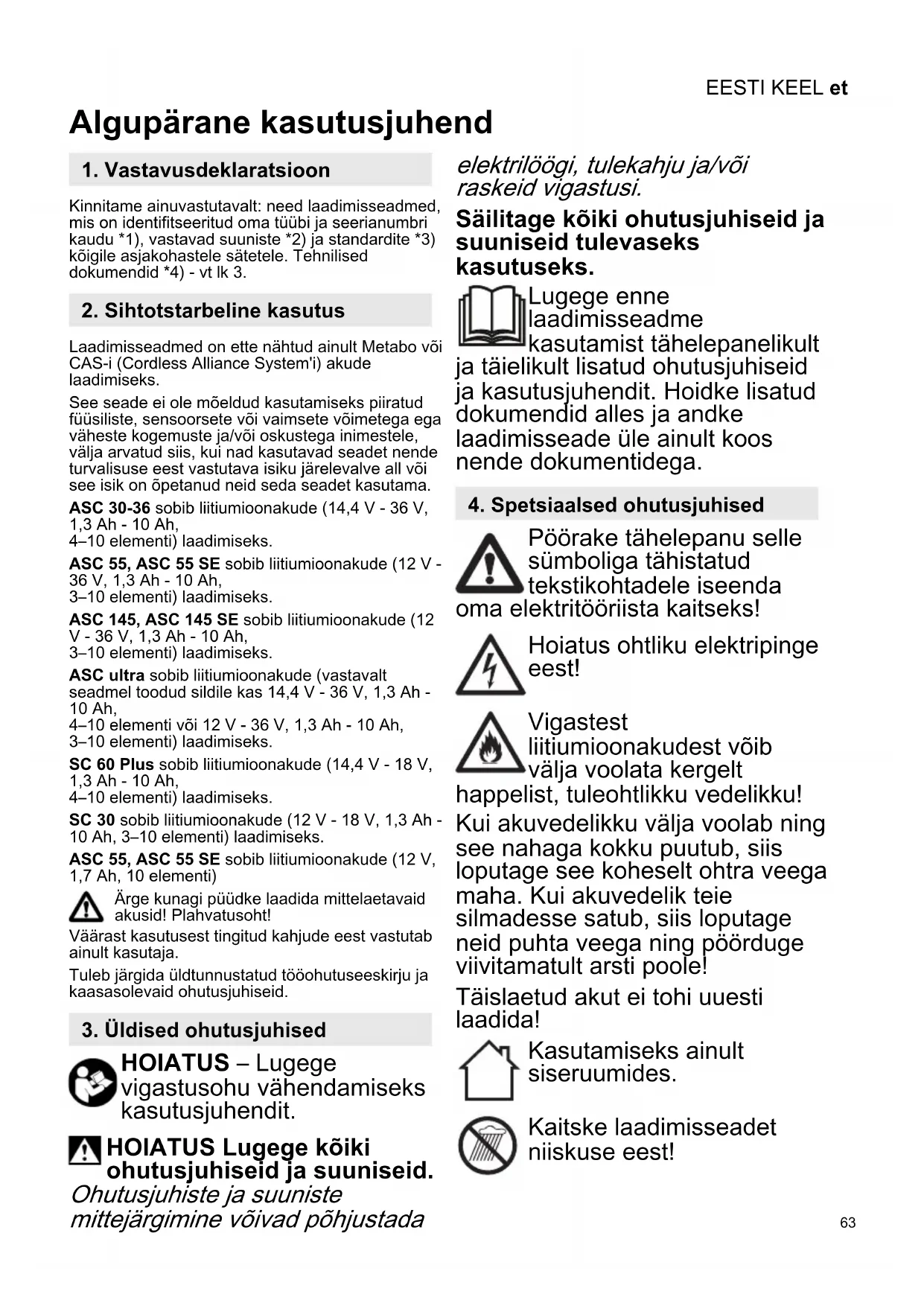

Algupärane kasutusjuhend

1. Vastavusdeklaratsoon

Kinnitame ainuvastutavalt: need laadimisseadmed, mis on identifitseeritud omatauubi ja seerianumbri kaudu *1), vastavad suniste *2) ja standardite *3) koigile asjakohastele satetele. Tehnilised dokumendid *4)- vt lk 3.

2. Siftotstarbeline kasutus

Laadimisseadmed on ette nähtud ainult Metabo vöi CAS-i (Cordless Alliance System'i) akude laadimiseks.

See seade ei ole moeldud kasutamiseks piiratud fuusiliste, sensoorsete voi vaimsete voimetega ega vaheste kogemuste ja/voi oskustega inimstele, valja arvatud siis, kui nad kasutavad seadet nende turvalisuse eest vastutava isiku jarevalve all voi see isik on opetanud neid seda seadet kasutama.

ASC 30-36 sobib liitiumioonakude (14,4 V - 36 V, 1,3 Ah - 10 Ah,

4-10 elementi) laadimiseks.

ASC 55, ASC 55 SE sobib liiumioonakude (12 V - 36 V, 1.3 Ah - 10 Ah.

3-10 elementi) laadimiseks.

ASC 145, ASC 145 SE sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah,

3-10 elementi) laadimiseks.

ASC ultra sobib liitiumionakude (vastavalt seadmel toodud sildile kas 14,4 V - 36 V, 1,3 Ah - 10 Ah,

4-10 elementi voi 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

SC 60 Plus sobib liitiumionakude (14,4 V - 18 V, 1,3 Ah - 10 Ah,

4-10 elementi) laadimiseks.

SC 30 sobib liitiumionakude (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

ASC 55, ASC 55 SE sobib liitiumionakude (12 V, 1,7 Ah, 10 elementi)

Arge kunagi püdke laadida mittelaetavaid akusid! Plahvatusoht!

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Tuleb järgida üldtunnustatud toöohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

HOIATUS - Lugege
vigastusohu vähendamiseks
kasutusjuhendit.

HOIATUS Lugege kõiki ohutusjuhiseid ja suuniseid.

Ohutusjuhiste ja suuniste mittejärgimine voivad pohjustada

elektrilooigi, tulekahju ja/voiraskeid vigastusi.

Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Lugege enne laadimisseadme kasutamist tahelepanelikult ja täielikult lisatud ohutusjuhiseid ja kasutusjuhendit. Hoidke lisatud dokumendid alles ja andke laadimisseade üle ainult koos nende dokumentidega.

4. Spetsiaalsed ohutusjuhised

Pöörake tahelepanu selle sumboliga tähistatud tekstikohtadele iseenda omalelektritööriista kaitseks!

Hoiatus ohtliku elektripinge eest!

Vigastest liitiumioonakudest vöib
välja voolata kergelt
happelist, tuleohtlikku vedelikku!
Kui akuvedelikku välja voolab ning
see nahaga kokku puutub, siis
loputage see koheselt ohtra veega
maha. Kui akuvedelik teie
silmadesse satub, siis loputage
neid puhta veega ning poörduge
viivitamatult arsti poole!

Täislaetud akut ei tohi uuesti laadida!

Kasutamiseks ainult siseruumides.

Kaitske laadimisseadet niiskuse eest!

EESTI KEELET

Arge kunagi lubage lastel seadet kasutada.

Lapsi tuleb jalgida, et veenduda, et nad ei mangi seadmega.

Hoidke lapsed eemal laadimisseadmest voitööpiirkonnast!

Kasutage laadimisseadet nii, et see ei oleks lastele kattesaadamv!

Suitsu või tulekahju tekkimisel eemaldage laadimisseade kohe elektripistikupesast!

Arge pange mingeid esemeid laadimisseadme ohustuspiludesse - elektrilooqi voi luhise oht!

Arge kasutage defektseid akusid!

Metallitolmu suure koormusega piirkondades ei tohi kasutada OHKJAHUTUSEGA laadimisseadmega akusid.

5. Ülevaade

Vaata Ik 2. Joonised kehtivad naitlikult kõigile seadmetele.

1 Aku (ei kuulu tarnekomplekti)
2 Lückandalus
3 Töönäidik
4 Hoiatusnäidik

6. Kasutuselevötmine

Veenduge enne kasutuselevotmist, kas tübisildil naidatud vorgupinge ja -sagedus vastavad teie vooluvorgu andmetele.

Selle seadmega sarnased alalisvoolu genereerivad seadmed vovad mojutada lihtsaid rikkevoolu-kaitseluliteid. Kasutage tuup F voiparemaid kaitseluliteid maksimaalserakendusvooluga 30mA

Veenduge enne laadimisseadme kasutuselevotmist, et seadme ohustuspidud on vabad. Minimaalne kaugus muude esemeteni 5 cm!

6.1 Enesetest

Uhendage seadme toitepistik elektripistikupessa.

Hoiatusnäidik (4) ja toönäidik (3) suttivad teineteise järel umbes 1 sekundiks; sisseehitatud ventilator toötab umbes 5 sekundiks.

7. Kasutamine

7.1 Aku laadimine

Lukake aku taelikult, st kuni piirikuni Iukandalusele (2).

Töönäidik vilgub (3).

Markus: Liitiumoonakude puhul laadimistaseme naitamiseks tuleb aku esmalt laadimisseadmist valja votta ja seejarel vajutada akul olevat nuppu.

7.2 Säilituslaadimine

Kui laadimine on loppenud, lulitub laadimisseade automaatset umber sailituslaadimisele.

Aku vöib jäda laadimisseadmesse ja on seega kasutusvalmis.

Tönnäidik (3) põleb pidevalt.

8. Tõrge

8.1 Hoiatusnäidik (4) põleb pidevalt

Akut ei laeta. Temperatuur on liiga korga/madal. Kui aku temperatuur on vahemikus 0^ kuni 50^ , algab laadimistoiming automaatsetl.

8.2 Hoiatusnäidik (4) vilgub

• Aku on defektne. Vötke aku kohe laadimisseadmest valja.
• Akut ei lukatud ùgesti (2) lükandalusele. Vt peatükke 7.1.

9. Remont

Elektritöriistu tohivad remontida vaid kvalifitseeritud elektrikud!

Kui selle seadme toitekaabel kahjustub, peab seadme totja voi totja klienditeenindus voisarnane kvalifitseeritud isik selle ohu valtimiseks valja vahetama.

Remonti vajavate Metabo elektritöriistadega
pörduge palun Metabo lahimasse esindusse.
Aadressid leiate lehelt www.metabo.com.

10. Keskkonnakaitse

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasästlikuks kasutusest korvaldamiseks ja umbertoitlemiseks.

Ainult EU-riikide puhul: arge visake elektritoöriistu ára koos olmeprugiga! Vastavalt Euroopa direktiivile 2012/19/EU elektri- jaoonikaseadmete jäatmete kohta ning siserii te ëigusaktidesse ülevötmise kohta tuleb atud elektritoöriistad koguda eraldi kokku ja ringlusse keskkonnasobralikul viisil.

11. Tehnilised andmed

Vaata Ik 3.

U =aku pingeva hemikud

C = aku mahtuvus

Ic =laadimisvool

t = laadimisaeg

1) soltuvalt aku jäakmahtuvusest ja temperatuurist voivad tegelikud laadimisajad kalduda esitatud andmetest körvale.

Umbritseva keskkonna soovitatav temperatuur laadimisel: 0^ kuni 40^ .

Säilitame öiguse teostada muudatusi tehnilise progressi huvanguks.

Seade kaitseklassiga II

Vahelduvvool
