GEBRUIKSAANWIJZING TC 342T HUSQVARNA

Lees deze instructies aandachtig en zorg dat u ze begrijpt voordat u.dequeue ma chine gezrukt.

Euro

1 Safety rules. Reglas de sécurité.
Sicherheitsvorschriften. Norme antinfortunistica.
Règles de sécurité. Veiligheidsregels. 3
Assembly. Montaje. Montage. Montaggio. Montage. Montering. 20
Functional description. Descripción del funciona.
Funktionsbeschreibung. Funzionamento.

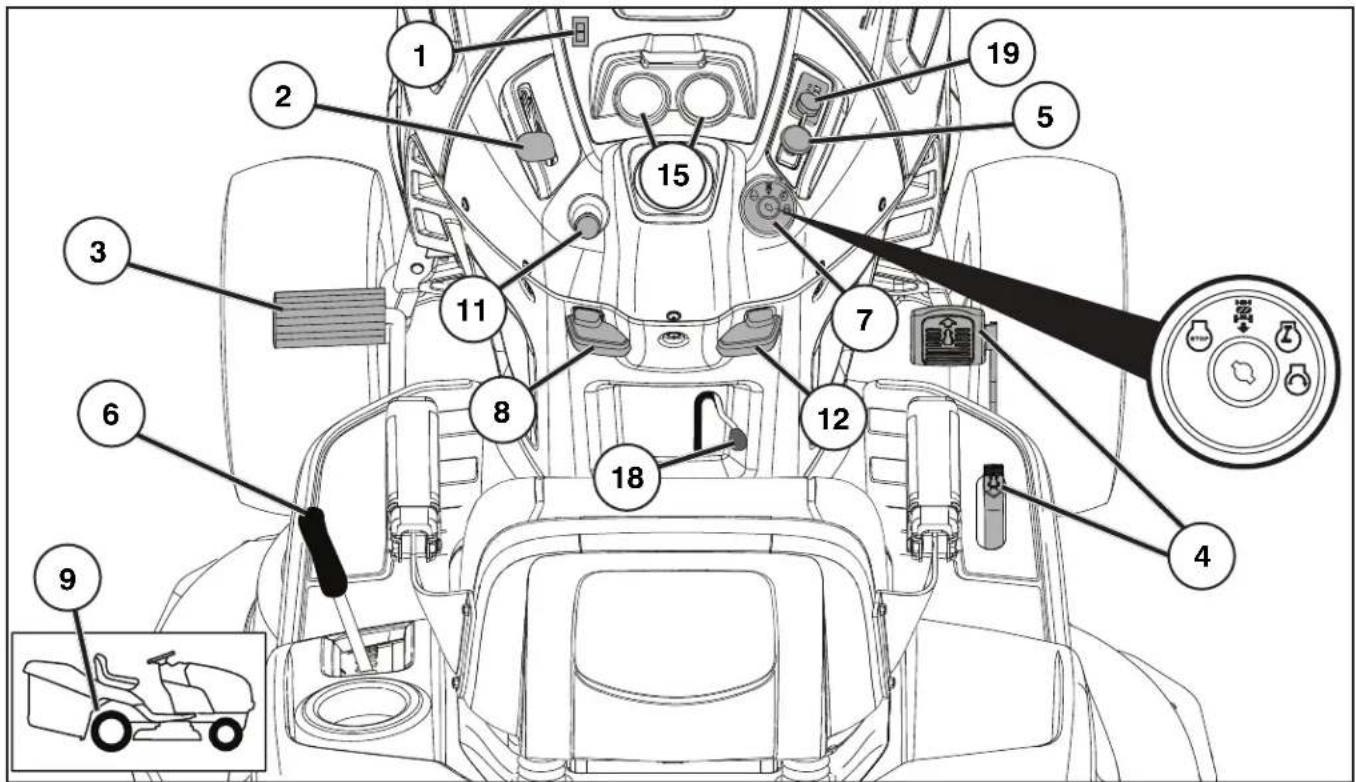

Description du fonctionnement. Beschrijving van functies. 42
Before starting. Antes del arranque.
Vor dem Start. Prima dell'avviamento.
Avant de demarrer. Maatregelen yo or het starten. 53
5 Driving. Conduccion. Betrieb. Guida. Conduite. Rijden. 55
6 Maintenance, adjustment. Mantenimiento, ajuste.
Wartung (Instandhaltung), Einstellung. Manutenzione.
Entretien, réglages. Onderhoud, afstelling. 68
7 Troubleshooting. Búsueda de averías.
Störungssuche. Ricerca guasti.
Recherche des pannes. Het localiseren van fouten. 110
Storage. Conservación.
Lagerung. Rismessaggio.
Remisage. Stallen. 113

We reserve the right to make changes without prior notice.
Wir behalten uns das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen. Nous nous réservons le droit d'apporter des modifications sans avis préalable. Nos reservamos el correcho a introducir modificaciones sin previo avis.. Ci riserviamo il diritto di modifiche o cambiamenti alla preavviso.
Wij houden ons hetrecht voor om veranderingen aan te brengen zonder voorafgaande mededeling.

Manufactured By

Husqvarna AB

SE-561 82

Huskvarna, Sweden

• Lees de instructies aandachtig. Zorg dat u vertrouwd bent met de bedieningselementen en het juiste gebruik van de machine.
• Laat kinderen of mensen die Nietbekend zich met de instructcies, de maaimachine nicht gebruiken. Het is möglichk dat plaatselijke voorschriften een beperking stellen aan de leeftijd van de bestuurder.
• Maai nooit verwijl mensen, vooral kinderen, of huisdieren in de buurt+zijn.
• Bedenk dat de bestuorder of gebruiker verantwoordelijk is voor ongelukken of risico's die andere mensen of hun eigendommen können overkommen.
• Geen passagiers vervoeren.

• Alle bestuurders dienen vakkundige instructies te ontvangen. Bij dergelijk instructies dient de nadruk te worden gelegd op:

• deoodzaak voor aandacht en concentratie bij het werken met zittrekkers;

• een zittrekker die op een helling weglijkdt, kan nicht onder controle worden gehonden door te remmen.

De hoofredenen voor besturingsverlies zijn:

a) onvoldoende houvast;
b) te snel rijden;
c) ontoeikend remmen;
d) het soort machine is nicht geschikt voor de taak;
e) gebrek aan kennis van het effect van bodemcondities, vooral hellingen;
f) verkeerd vastkoppelen en verkeerde verdeling van de lading.

II. VOORBEREIDING

• Inspector eer om brandgevaar te voorkomen, of er afvalophogingen bij de tractor, de maaier en ache ter alle beviegingen en verwijder die - voor het gebruik, als u brandstof tankt en aan het einde van iedere maaisessie.
• Draagijdens het maaien alkijd stevige schoenen en een langte broek. Gebruik de ma chine Niet blootsvoets of terwijl u open sandalen draagt.

• Inspector de plek waar de machine zal worden gebruikt, grondig en verwijder alle voorwerpen die door de machine konnen worden weggeslingerd.
  WAARSCHUWING-Benzine is licht ontvlambaar.

• Bewaar brandstof in blinkken die special voor dat doel zich bestemd.
  Tank alleen buiten en rook Niet tijdens het tanken.
  Tank voordat u de motor start. Draai de dop nooit van de benzinetank af of tank nooit werwijl de motor draait of heet is.

• Als benzine is gemorst, probeer de motor dan Niet te starten maar haal de machine van deplaats vandaan waar u benzine heeft gemorst en zorg dat u geen ontstekingsbron teweeg brengt totdat de benzinedampen zijn verdreven.

• Draai de dop van alle brandstoftanks en -blikken weer goed vast.

• Vervang defecte geluidempers.

• Inspector vór het gebruik algid of de messen, mesboute en maai-inrichting Niet versleteen of beschadigd着眼. Vervang versleteen of beschadigde messen en bouten in sets om het evenwicht in stand te houden.
• Op machines met meertere messen dient u eraan te denken dat het draaien van een mes andere messen kan doen draaien.

III. BEDIENING

• Laat de motor Niet draaien in een besloten ruimte waar gevaarlijkkekoolmonoxydedampenzich hunnenverzamelen.
  Maai alleen bij daglicht of goed kunstlicht.
• Voordat u de motor.gaat starten, moet u alle meshulpstuk-koppelingu uitschakelen enaar de vrijloop schakelen.

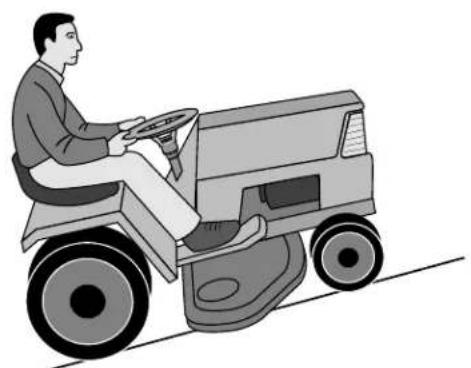

• Gebruik de trekker Niet op hellingen van meer dan 15^
  Denk eraan dat er geen "veilige" hellingen bestaan. Bij het rijden op hellingen met grasClient men extra voorzichtig te zich. Zo zorgt u ervoor dat de trekker Niet omslaat:

• stop en start nicht plotseling bij het op- of afrijden van een helling.

• schakel de koppeling langzaam in, houd de machine.altijd in de versnelling, vooral bij het afrijden van een heuvel;
• de snelheid van de machine dient op hellingen en in scherpe bochten laag te worden gehonden;
• kijkuit voor bulten en kuilen en andere verborgen gevaren.

• maai nooit dwarfs op de helling tenzij de maaier voor dit doel is ontworpen.

• Wees voorzichtig bij het trekken van ladingen of het gebruik van zwaar materieel.

• Gebruik alleen goedgekeurde aanhaakpunten voor een trekstang.

• Beperk de lading tot hetgeen u veilig kunt hanteren.
• Maak geen scherpe bochten. Wees voorzichtig bij awhile rijden.

• Gebruik contragewicht(en) of weltgewichten wanneer dat in de handleiding worden aangeraden.

• Kijk uit voor het verkeer wanner u de weg oversteekt of zich nabij eenweg bevindt.

• Stop de messen voordat u andere oppervlakken dan gras oversteegt.
• Voer bij het gebruik van hulpstukken het materiaal nooit af in de richting van omstanders en-Laat niemand in de buurt van de machine komen terwijl.Deze in bedrijf is.
• Gebruik demaaimachinenooitmetdefectebeschemkappen enschermenofzonderbeveiligingsinrichtingenophunplaats.

• Verander de instelling van de motorregelaar Niet en LAST de motor Niet met te hoge toeren draaien. Als de motor met te hoog toerental draait, kan het risico van lichamelijk letsel groter worden.
  Voordat u de bestuurdersstoel verlaat:

• de aftakas uitschakelen en de hulpstukken neerlaten;

• maar de vrijloop schakelen en de parkeerrem inschakelen;

• de motor stoppen en de sleutel verwijderen.

• Schakel de aandrijvingaar de hulpstukken uit,stop de motor en maak de bougiekabel(s) los of verwijder het contactsleuteltje,

• voordatu opgehoopt materialaal weghaalt of een verstope afvoer leeg maakt;

• voordat u de maaimachine controleert, schoonmaakt of eraan werk;
• nadat u een ongewenst voorwerp hebft geraakt. Inspecteer de maaimachine op schade en voer reparatiesuit voordat u de machine weer start en gebruikt;
• als de machine abnormaal begint te trillen (onmiddelijk controlleren).

• vor dem Entfernen von Verstopfungen aus dem Mahwerk oder dem Auswurf;

• Schakel de aandrijving maar de hulpstukken uit tijdens transport of als ze Niet worden gebruikt.

• Stop de motor en schakel de aandrijvingaar het hulpstukuit,

• Voordat u tankt;

• voordat u de opvangzak verwijdert;

• voordat u de hoogte verstelt tenzij de hoogte vanuit de bestuurdersplaats kan worden ingesteld.

• Minder gasijdens het uitlopen van de motor, en als de motor met een afsluitklep is uitergerust, moet u de brandstoffevoer aan het einie van het maaien afsluiten.

WAARSCHUUNG: KINDEREN KUNNEN VERWOND WORDEN DOOR DEZE APPARATUUR. De American Academy of Pediatrics advisert datkinderen minimaal 12aar要去en+zijn voordatzeeenlopend bediende gazonmaaier gebruiken en minimaal 16aar要去en zich voordatzeeen rijdende gazonmaaier gebruiken.

• Bij het laden of ontladen van de machine mag de maxi-maal aanbevolen bedieningshoek van 15^ Niet worden overschreten.
• Draai een geschikte persoonlijke beschemingsuitrusting (Personal Protective Equipment, PPE)ijdens het gebruik van deze machine, inclusief (minimaal) stevige schoenen, een veiligheidsbrin en gehoorbescheming. Maai net met laag schoeel en/of schoeel met open tenen.
• Trillingsniveauaus vermeld in deze handleiding zichnet nicht aangepast voorblootstelling van de werknemer aan trillingen. Werkgevers dieren de waarden overeenkomstig deblootstelling gedurende 8uur (A(8)) en de limiet voor blootstelling van de werknemer overeenkomstig te berekenen.
• Laat alsijd aan iemand weten dat u buiten aan het maaien bent.

IV. ONDERHOUD EN OPSLAG

• Houd alle moeren, bouteen en schroeven goed vastgedraaid zodat u er zeker van kunt zichn dat de machine in een veilige bedrijfsstaat verkeert.
• Sla de machine nooit in een gebouw op, waar dampen een open vlam of vonk hunnen bereiken, verwijl zich benzine in de tank bevindt.
• Laat de motor afkoelen voordat u hem in een besloten ruimte opbergt.
• Beperk brandgevaar: houd de motor, geluiddempoer, accuimierte en benzine-opsglurimte vrij van gras, bladeren of een overmaat aan smeervet.
• Controller de opvangzak vaak op slijtage of verwering.
• Vervang versleten of beschadigde onderdelen om veiligheidsredenen.
• Als de brandstoftank afgetapt要去en,要去 dit buiten worden gedaan.
• Op machines met meerdere messen dient u eraan te denken dat het draaien van een mes andere messen kan doen draaien.
• Wanner de machine moet worden geparkeerd, opgeslagen of alleen moet worden gelaten, moet de maai-inrichting neergelaten worden tenzijeen Mechanische vergrendeling worden gebruikt.

WAARSCHUWING: Maak de bougiekabel aktijd los, plaats hem waar hij de bougie Niet kan raken teneinde onverhoeds starten te voorkomen tijdens het opstellen, vervoeren, afstellen of uitvoeren van reparations.

GB Complies with the provisions and current amendments of the Directives and Standards shown in the product performance chart.
The power rating as declared by the engine manufacturer is the average gross power output at the specified RPM of a typical production engine for the engine model measured using SAE Standards for engine gross power. Please refer to the engine manufacturer for details.
DE Entsricht den Bestimmungen und aktuellen Änderungen der Richtlinien und Normen, die in der Produkt-Leistungstabelle aufgeführ ist.
Die vom Motorenhersteller angegebene Nennleistung entspricht der durchschnittlichen Bruttoleistung bei einer bestimmten Drehzahl eines typischen Produktionsmotors für diese Motormodell. Die Messung erfolgte entsprechend der SAE-Norm für die Motor-Bruttoleistung. Weitere Informationen hierzu finden Sie in der Bedienungsanleitung des Motorherstellers.
(FR) Conforme aux clauses et amendements actuels des directives et des normes indiquées dans le tableau des performances du produit.
La puissance nominale déclarée par le fabricant du moteur correspond à la puissance brute moyenne au régime spécifique d'un moteur de production typique pour le modele de moteur mesure, selon les normes SAE de puissance brute de moteur. Pour plus d'informations, contacter le fabricant du moteur.
ES Cuple las estipulaciones y enmiadas actuales de las directivas y normas que se indicate en la tabla de prestaciones del producto.
La potencia nominal, según lo declares el fabricante del motor, es la salute media de potencia bruta a las RPM especialidas de un motor de series típico para el modelo de motor, medida según las normas SAE sobre potencia bruta de motor. Para más información, consulte al fabricante del motor.
Conforme alle disposizioni e alle modifiche correnti delle direttive e degli standard indicatine nella tabella delle prestazioni del prodotto.
La potenza nominale dichiarata dal costruttore del motore è la potenza lorda media (in corrispondenza del regime specificato) rilevata sul modello di motore in fase di produzione, misurata secondo la normativa SAE relatività alla potenza lorda del motore. Per i dettagli consultare il costruttore del motore.
Voldoet aan de bepalingen en huidige amendementen van de Richtlijnen en Standaards weergegeven in de product-prestatietabel.
Het door de motorfabrikant aangegeven nominale vermogen is het gemiddelde brutoversmogen bij het gespecifieerde toerental van een typische productiemotor voor het motormodel, gemeten volgens SAE-norm voor brutomotorvermögen. Raadpleeg voor details alstublieft de motorfabrikant.

Notified Body

SNCH

Capaciteit en type benzine:	13,24 Liter / 3.5 Gallons Normaal ongelood
Type olie: (API: SJ-SN)	SAE 30 (hoger dan 32 °F/0 °C) SAE 5W30 (lager dan 32 °F/0 °C)
Oliecapaciteit: Met oliefilter: 64 Oz. / 1,89 L Zonder oliefilter: 52 Oz. / 1,5 L
Bougie: BPR4ES (Afstand: .030"/0,76 mm)

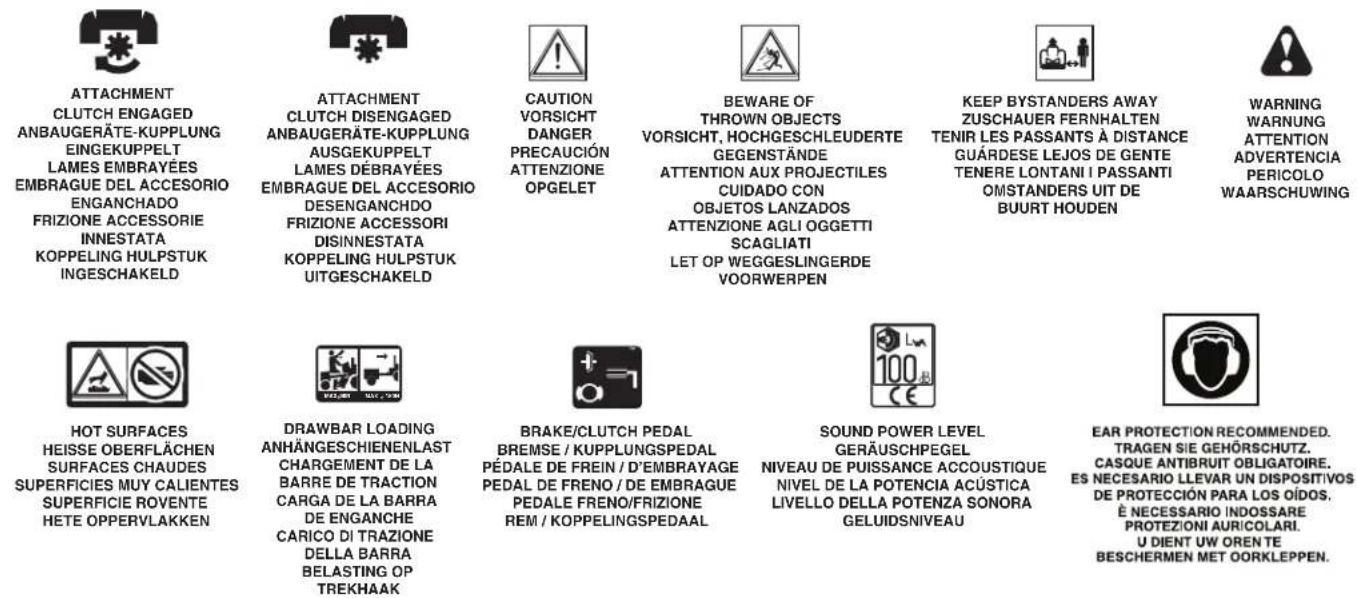

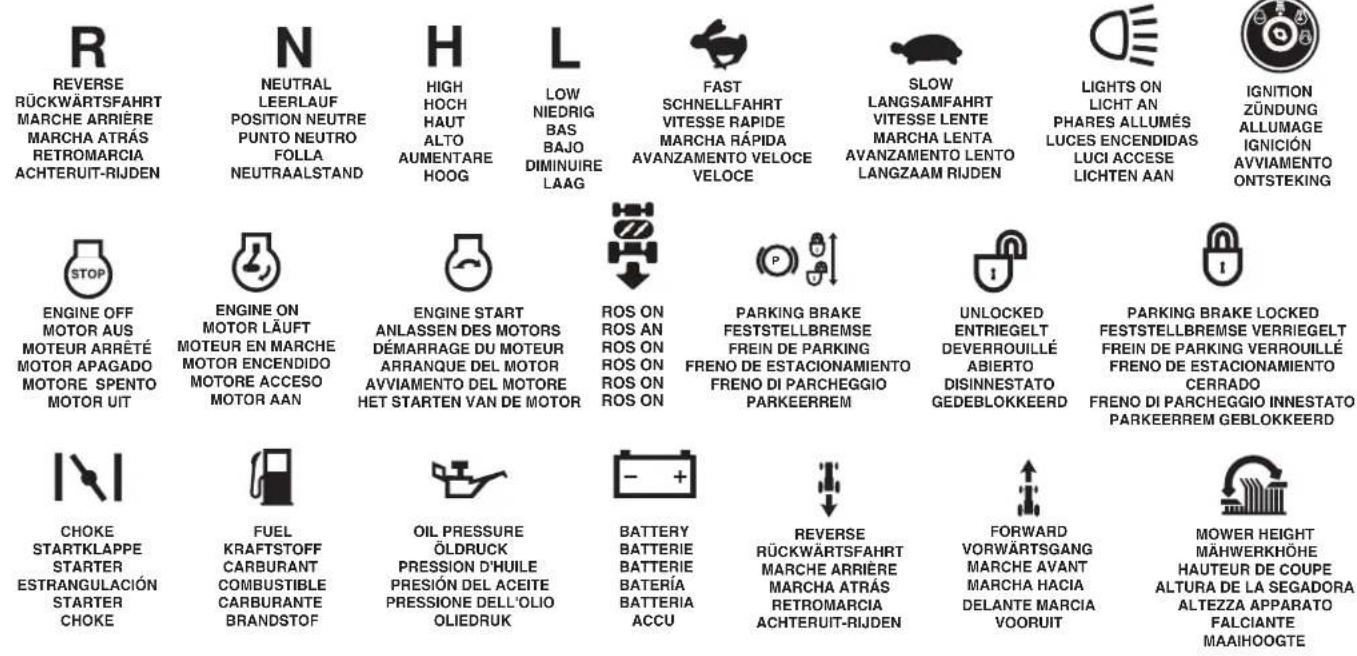

These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.
DE These Symbole finden Sie auf Ihr Maschine oder in Unterlagen, die mit dem Produkt ausgehendt wurden.itte machen Si. sich mit deren Bedeutung vertraut.
FR Cesymoiespeuventfigurer surtracteurou dans les publicationsfourniesavecleproduit.Apprenezacomprenredasignifica tiondecesymoiles.
Estos siblos pueen aprecer sobre su unidad o en la literatura proportionada con el producto. Aprendy compendiasus significados.
IT Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il significativo.
NL Deze symbolen kuren op uw machine of in de bij het produit geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.

These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.
DE These Symbole finden Sie auf Ihr Maschine oder in Unterlagen, die mit dem Produkt ausgehendigt wurden.itte machen Si. sich mit deren Bedeutung vertraut.
FR Cesymoiespeuventfigurer sur tracteur ou dans les publications fournies avec le produit. Apprenez a comprehendre la significa tion de ces symboles.
Estos sibolos pueen aprecer sobre su unidad o en la literatura proportionada con el producto. Aprenda y compenda sus significados.
IT Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il significato.
NL Deze symbolen konnen op uw machine of in de bij het produit geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.

NO OPERATION

Raadpleeg de handleiding voor

Veilige gebruiksprocedures.

Risk of fire

de ophoping van afval.

MOWER LIFT

MAHWERKHUE

RELEVAGE DE L'UNITE DE COUPE

WAARSCHUWING: Lees de handleiding van de motor -

Brandgevaar - Giftige dampen of gassen

ATTENZIONE: Fare attenuatione a mani e dila -trasmisiene a cinglia VOORZICHTIG: Gevaar voor beknelling van vingen der handen - riemaandrijving

A DANGER/POISON

SHIELD EYES.

EXPLOSIVE GASES CAN CAUSE BLINDNESS OR INJURY.

PROTEGER LES YEUX, GAZ EXPLOSIFS, PEUVENT RENDRE AVEUGLE OU

PROVOQUER DES LÉSIONS.

NO

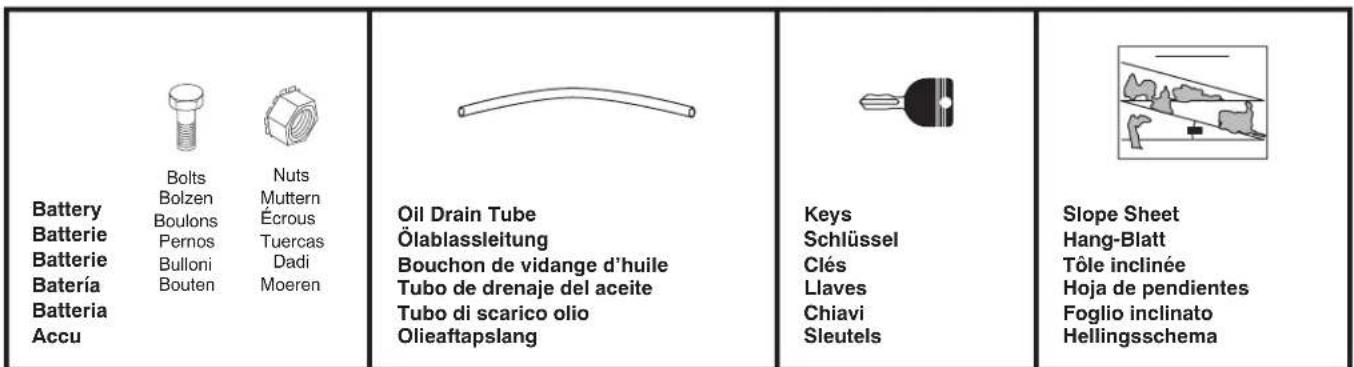

NF Afzonderlijke onderdelen

Voordat de tractor gebruikt kan worden, moeten sommige onderdelen worden gemonteerd, die vanwege het trans port apart verpakst zijn in de emballage.

1

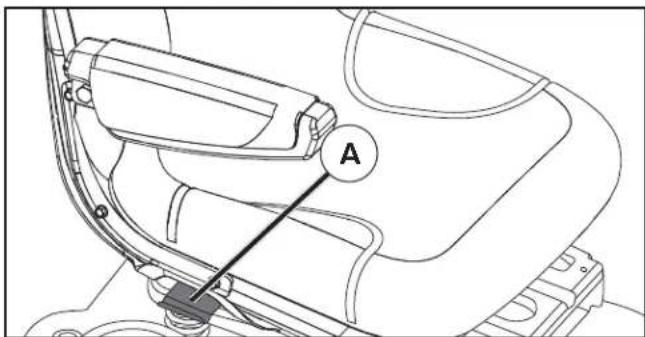

GB ADJUST SEAT

Til de afstelhendel (A) op en schuif de stoel maar een comfortable positie waar u de koppeling/rem helemaal in kunt duwen. Laat de hendel los om de stoel op die plaats vast te zieten.

NOTE:

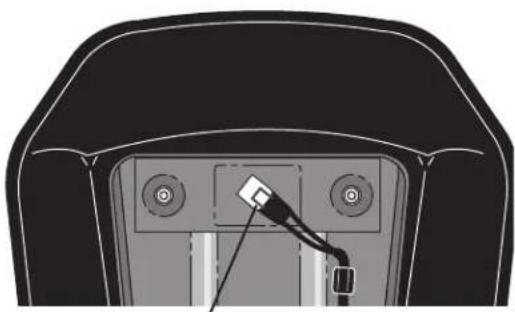

Controleer of de snoer correct is aangesloten op deveiligheidsschakelaar (1), op de houder van de zitting.

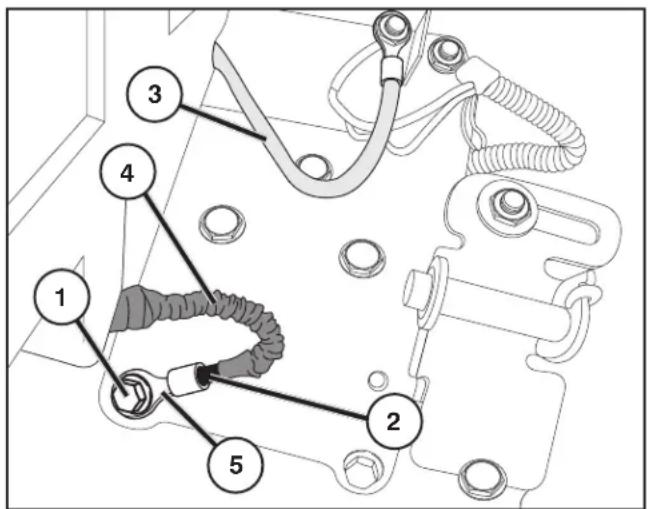

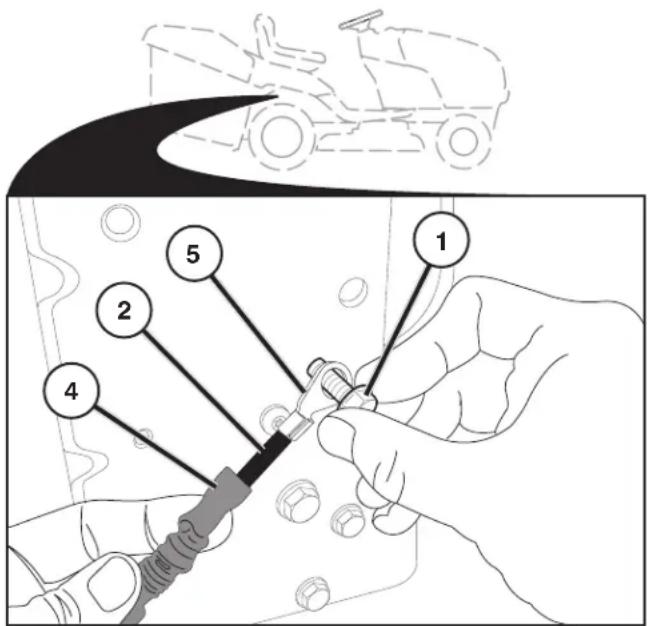

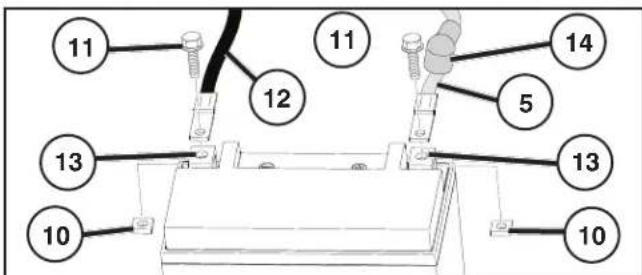

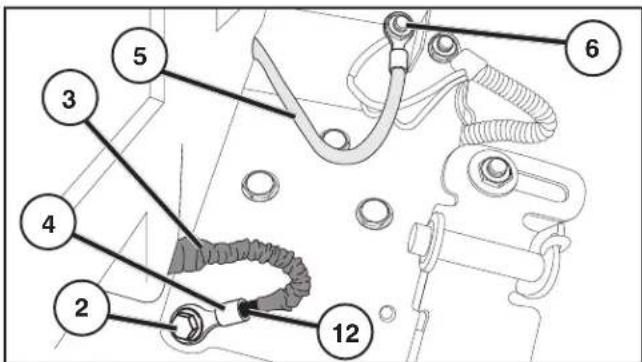

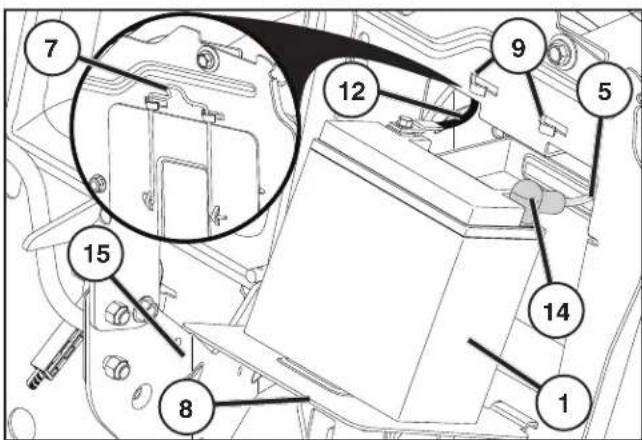

CONNECT BATTERY

1. Ground screw (Silver)
2. BLACK Cable (-)
3. RED Cable (+)
4. Protective sleeve
5. Terminal end

1. Aardschroef (silver)
2. ZWARTE kabel (-)
   3.RODE kabel (+)
3. Beschermende huls
4. Aansluitklem

WAARSCHUWING: Het Niet opvolgen van de installment-instructies kan leiden tot vonkorming, vonkontlading of open vlammen die ernst persoonlijk letsel of schade aan eigendommen kuren veroorzaken.

WAARSCHUWING: Zorg ervoor dat de contactschakelaar van de tractor in de UIT-stand staat endat de contactsleutel VERWIJDERD is.

• Lokaliseer de zilveren aardschroef (1) op de rechter zichplaat van de tractor, boven de rechterchyterband.
• Lokaliseer de ZWARTE en RODE accukabels in hetzelfde gebied. Zorg ervoor dat de RODE kabel (3) stevig bevestig is aan de startsolenioe en dat de ZWARTE kabel (2) Niet bevestig is, met de beschemende huls (4) volledig over de aansluitklem (5).
• Verwijder de zilveren aardschroef (1) volledig met behulp van een 12 inch (13 mm) moersleutel of inbussleutel en leg hem aan de Kant. NIET WEGGOIOEN, de schroef worden later weer gebruikt.
  Schuif de beschermende huls (4) op de ZWARTE kabel (2) maar achefteren om de aansliuktklem (5) bloot te leggen.
• Installee de eerder verwijdderde zilveren aardschroef (1) opnieuw door de blootliggende aansluitklem (5) geen op de plaat waar de zilveren aardschroef (1) eerder verwijderd is.
• Draai hem stevig vast. Inspector de kabel visuel om te controleren of geen enkel deel van de beschemende huls (4) vastzit onder de kop van de aardschroef. Draai de aardschroef indien nodig los, verplaats de huls en draai de schroef weer vast.

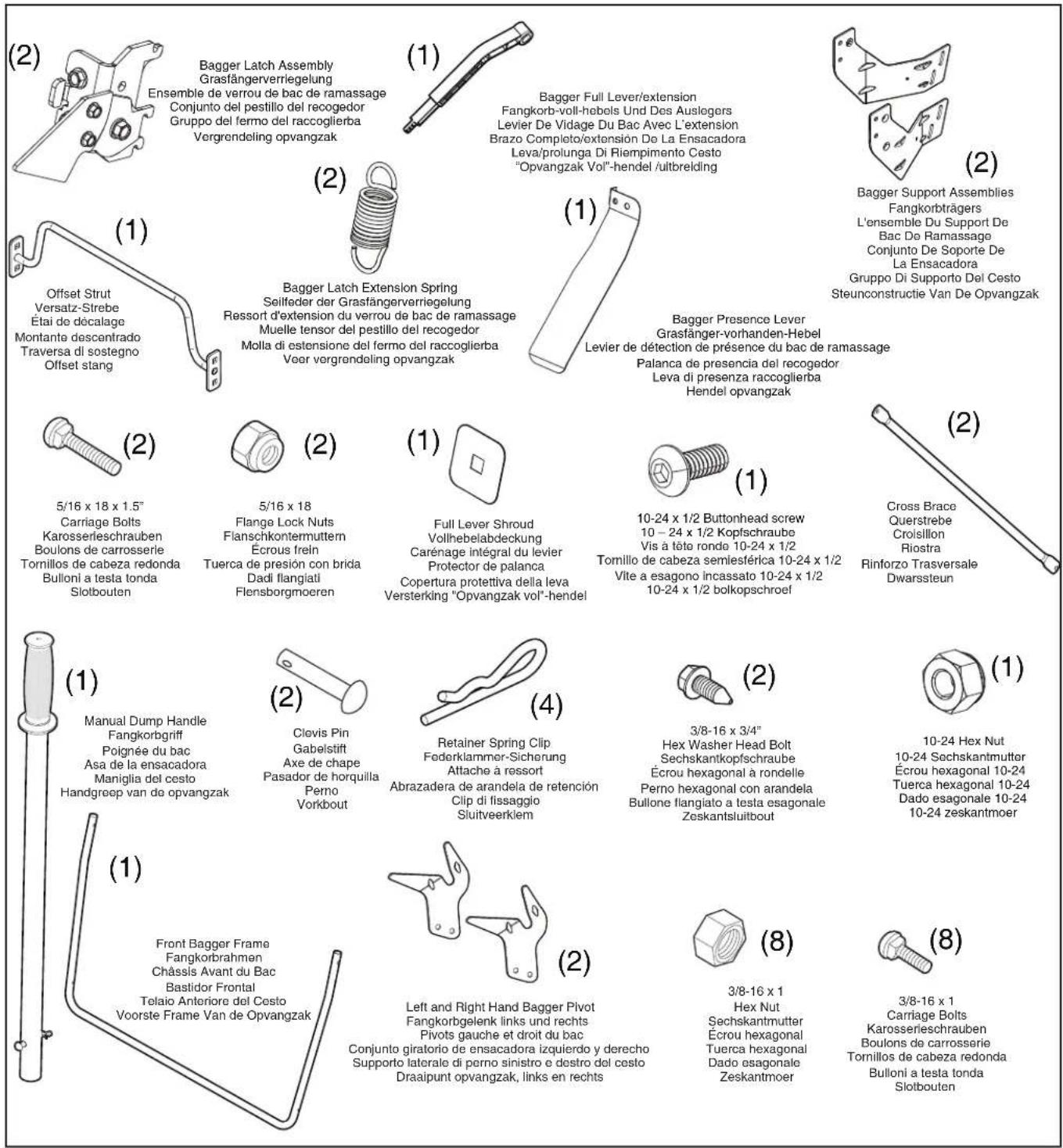

BAGGER PARTS

TEILE DES GRAS-AUFFANGBEHÄLTERS

PIECES DE RECHANGE DU RAMASSE-HERBE

PIEZAS DE LA ENSACADAORA

PARTI DEL SACCO DI TELA

ONDERDELEN OPVANGBAK

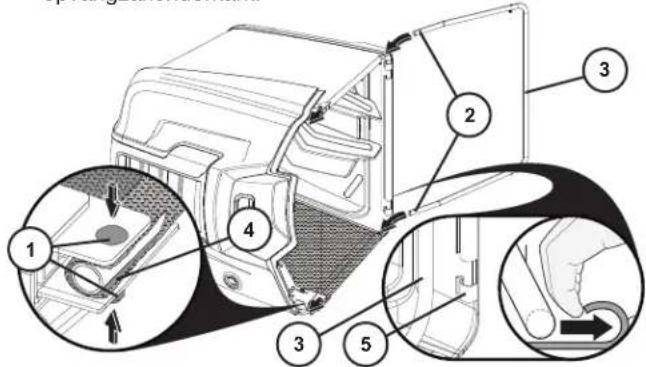

GB TO ASSEMBLE BAGGER

Vouw de zak uit en zet de rechterkantrechtop.
- Verwijder de slotbauten (5/16-18 x 1,5) en moeren (1) van de voorkant van het bovenste frame.

Leg de opvangzakconstructie op zich kant en voer de voorste uiteinden van het frame van de opvangzak (2) door de lussen in de stof aan beiden kanten van de opvangzak.
- Plaats de slotbauten en moeren (1) terug om het voorste frame aan het bovenste frame te bevestigten, door de stof van de opvangzak heb (4). Draai ze stevig vast.

ATTENTIE: Draai ze Niet vaster dan 100 inch-lb/11,2 Nm.

• Klik de onderkant van het voorste frame (3) van de opvangzak in het klikelement (5) aan de voorkant van de opvangzakonderkant.

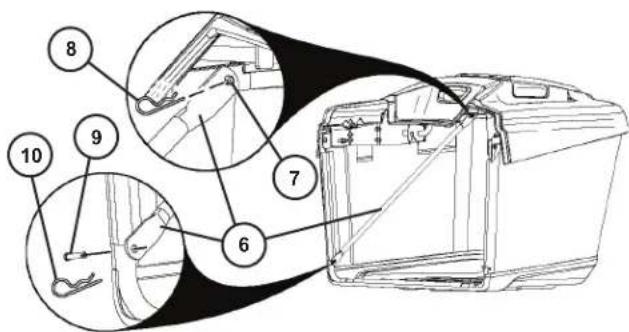

• Verwijder de dwarssteunen (6)uit de binnenkant van de opvangzakconstructie.
  Schuif de dwarssteun (6) op de pen (7) aan de achechterkant van het bovenste frame en maakhem vast met de sluitveerklem (8).
• Schuif de dwarststeun (6) op de pen (9) aan de voorkant van het frame en maak hem vast met de sluitveerklem (10).
  Herhaal dit aan de andere kant.

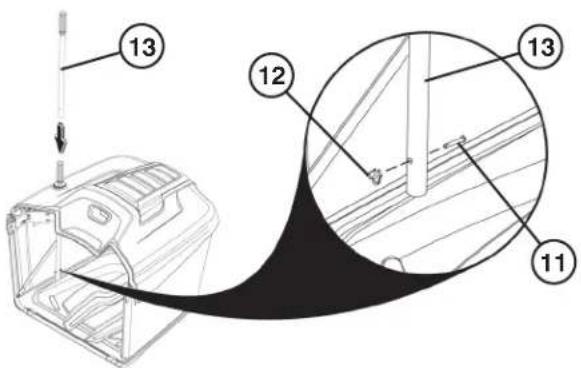

• Verwijder de trekpen (11) en de sluitveer (12) van de hand-grep van de opvangzak (13).

• Schuif de handgreep van de opvangzak (13) omlaag door degaten in het deksel en het frame van de opvangzak.
• Plaats de trekpen (11) terug door de opening aan de onderkant van de handgreep van de opvangzak (13). Schuif de sluitveer (12) in de opening aan het uiteinde van de trekpen (11) totdat deze op zijnplaats klikt.

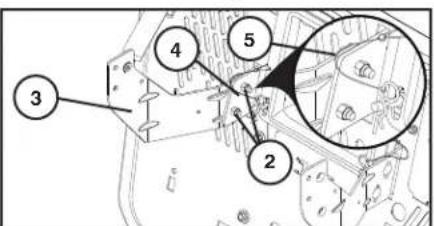

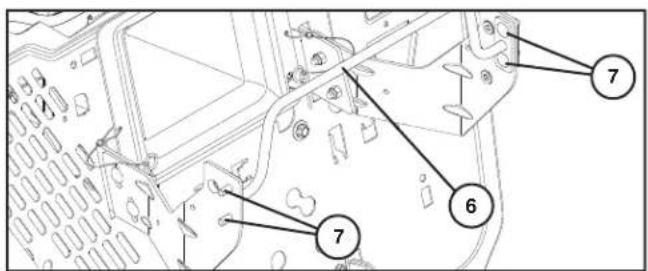

DE STEUNCONSTRUCTIE VAN DE OPVANGZAK INSTALLEREN

• Met behulp van twee slotbauten (1) en twee moeren (2) bevestigt u de middelste steun aan de linkerkant (3) aan de voorste steun aan de linkerkant (4) zoals weergegeven. De middelste steunen要去en aan de buitenkant van de voorste steunen liggen. Herhaal dit aan de andere kant.

LET OP: De nominale positie (5) is wanner de randen van de steunen uitgelijnd zich zoals in de afbeelding.

• Bevestig de stang (6) aan de linker en rechtter middelste steunen met twee slotbauten (7) aan elke kant. Plaats geen moeren in deze stap.

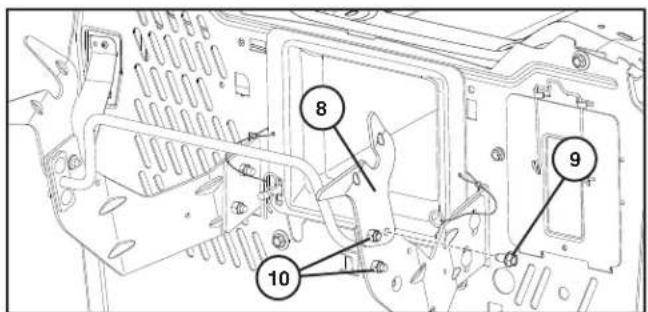

• Installee het linker draaipunt van de opvangzak (8) met een schroef (9) en een moer (10) zoals weergegeven. Herhaal dit aan de andere kant.

DE OPVANGZAK AFSTELLEN

HORIZONTALE AFSTELLING

De tractor worden vanaf de fabriek verscheegt met de opvangzakconstructie in een vaste, Vooringestelde stand. Indien nodig kan deze stand worden afgesteld om een consistente opening (A) te handhaven:tussen de beschemkap en de bovenkant van de opvangzakconstructie. Een ideale opening is ongeveer 6 mm (0,25 inch).

• Plaats een sleutel van 1/2 (13mm) onder de bovenkant van de opvangzakconstructie (1). Verwijder de stelbout NIET; draai hem alleen loser (2). Herhaal dit aan de andere kant.
  Schuif de opvangzakconstructie in de juiste stand.

Zodra de opvangzakconstructie in de juiste stand staat, draai u de stelbouteen (2) aan beiden zijden vast tot 100 inchlb/11,2 Nm. Draai ze NIET te strak aan.
- Stel indien nodig opnieuw af.

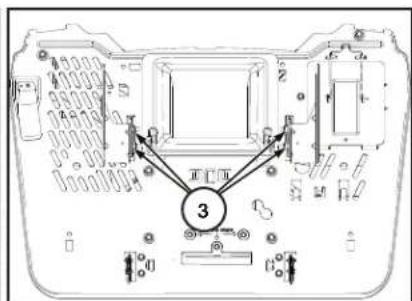

VERTICALE AFSTELLING

Indien nodig kan de verticale positie van de opvangzakconstructie worden aangepast om de juiste uitlijing (B)ussen de beschemkap en de bovenkant van de opvangzakconstructie te behouden.

• Verwijder de opvangzakconstructie.
• Verwijder de moeren NIET; draai ze alleen loser (3).

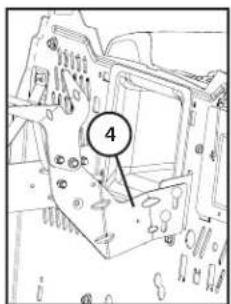

  Schuif de opvangzaksteunen (4) omhoog of omlaag in de juiste stand en draai de moeren (3) wee vast.

• Plaats de opvangzakconstructie terug op de opvangzaksteunen (4).
  Stel indien nodig opniew af.

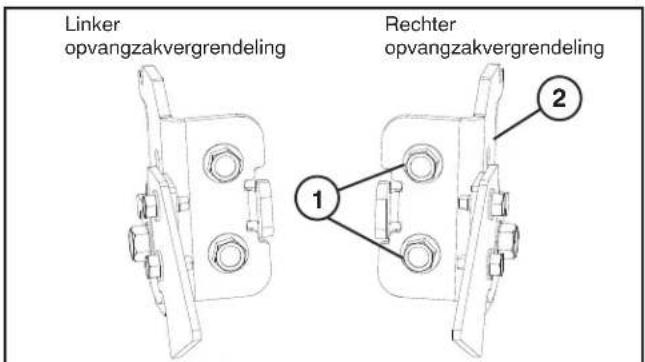

DE VERGRENDELING VAN DE OPVANGZAK BEVESTIGEN

WAARSCHUWING: Schakel de motor van de trekker uiten schakel de parkeerrem in voordat u de vergrendelingen van de opvangzak gaat monteren.

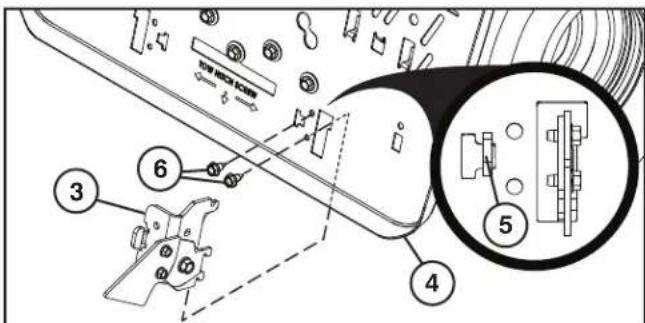

- Verwijder twee schroeven (1)uit de rechter opvangzakver-grendeling (2).

• Monteer de rechter opvangzakvergrendeling (3) via de opening in de weiterplaat (4).
• Plaats de rechter opvangzakvergrendeling op dechterplaat met het lipje (5) in de sleuf op dechterplaat en lijn deze uit met het montagegat.
• Gebruik de eerder verwijderde schroeven (6) en bevestig de rechter opvangzakvergrendeling stevig op de weiterplaat.

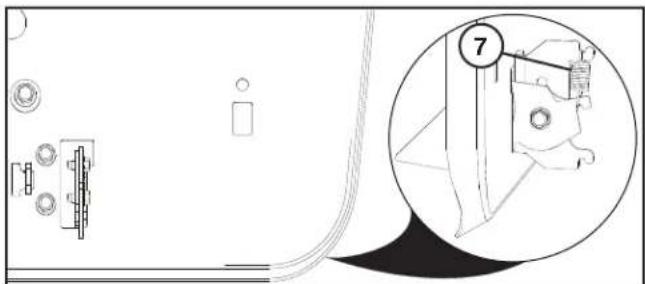

• Monteer de veer (7) van de vergrendeling, zoals afgebeeld.

Herhaal de stappen voor de linker opvangzakvergrendeling.

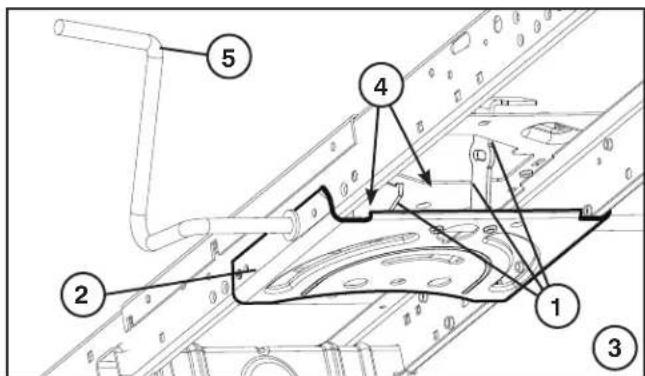

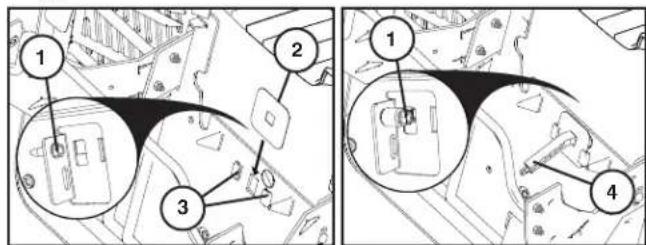

DE "OPVANGZAK VOL"-HENDEL/UITBREIDING INSTALLEREN

Voordat u onderdelen installeert of afstelt moet de tractormotoruitgeschakeld zich en de parkeerrem ingeschakeld zich.

• Verwijder de middelste afvoertrechter. (Zie "Middelste trechter verwijderen" in hoofdstuk 6 van deze handleiding.)

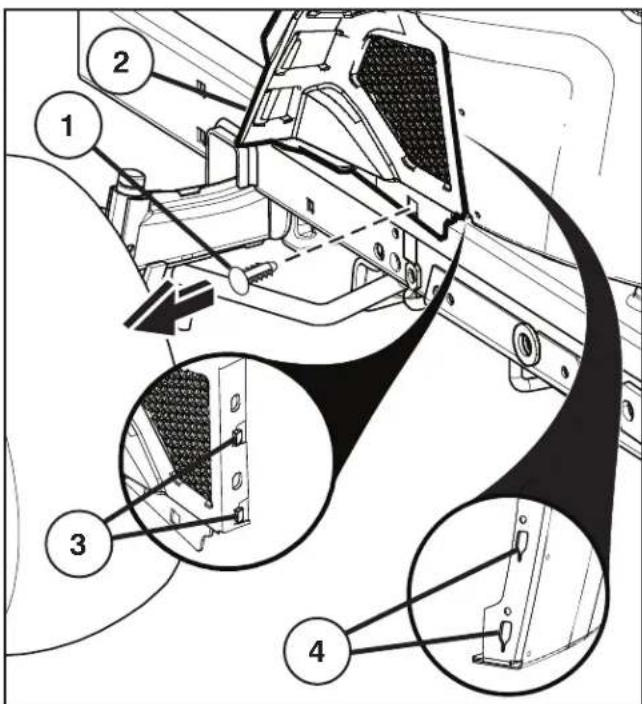

• Verwijder de bout (1) van het chassis. Plaats de afdekking (2) in de openingsen (3) in dechterplaat. Terwijl u de afdekking op zijn plaatshoudt, plaatst u de hendel (4) door de opening en installeert u de bout (1) wee. Stel de hendel maar wens af.

VOLHENDEL OPVANGBAK AFSTELLEN

Schuif de verlenging van de bak volledig maar de gewenste stand (4).

• Schuif voor zwaar/nat gras de verlenging helemaal in.
• Schuif voorlicht/droog gras de verlenging helemaal UIT.

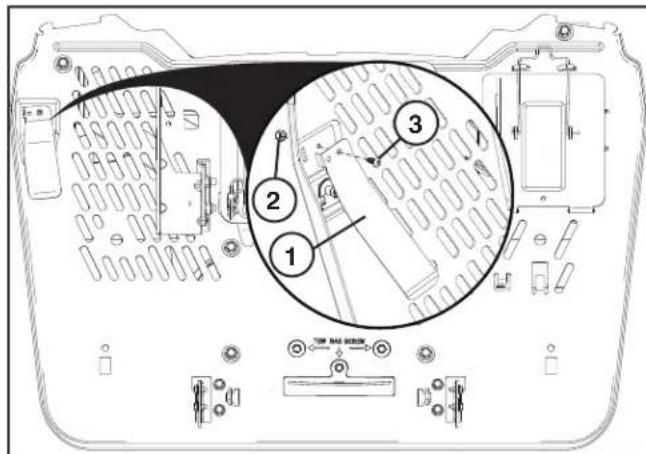

DE HENDEL VAN DE OPVANGZAK BEVESTIGEN

WAARSCHUWING: Schakel de motor van de trekker uit en schakel de parkeerrem in voordat u de hendel van de opvangzak gaat monteren.

• Plaats de hendel (1) van de opvangzak op dechterplaat met het antirotatielipje in de sleuf op dechterplaat en lijn deze uit met het montagegat.
• Bevestig de hendel van de opvangzak stevig op dechterplaat met de schroef (3) en moer (2).

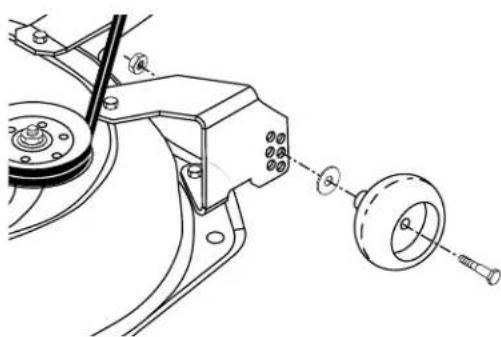

TO ADJUST GAUGE WHEELS (if equipped)

De peilwieten着眼 goed afgesteld wanner ze een Klein beetje boven de grond zich terwijl de maaier in de bedrijfsstand op de gewenste maaihoogte is. De peilwieten honden het maaiord dan in de juiste stand om onder de meeste terreinomstandigheden te helpen voorkomen dat er te kort worden gemaaid.

• Stel de peilwieten af met de tractor op vlakke, horizontale grond.
  Stel de maaier op de gewenste maaihoogte af.
• Terwijl de maaier in de gewenste maaihoogtestand is, dienen de peilwielen zodanig te worden gemonteerd dat ze een Klein beetle boven de grond zich. Installer het peelwiel in het juiste gat.
• Herhaal dit aan de andere kant en installee het peilwiel in hetzelfde stelgat.

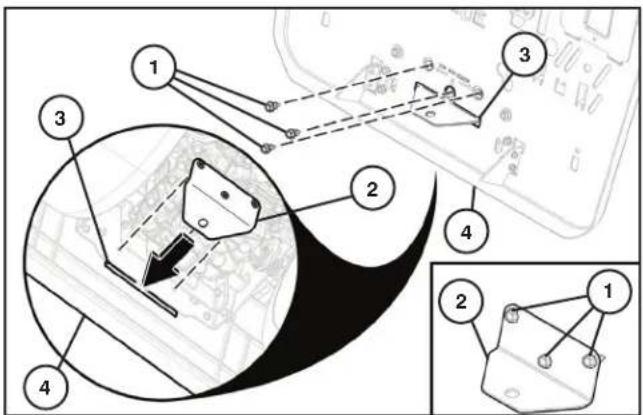

TO INSTALL TOW HITCH

• Verwijder de schroeven (1)uit de sleephaak (2).Bewaar ze voor later gebruik.
  Schuif de sleephaak (2) door de uitsparing (3) in de awhile (4) zoals op de afbeelding.
• Breng de gaten in de sleephaak (2) op gewijke hoogte met de gaten in dechterplaat (4). Plaats de schroeven (1) terug door dechterplaat zoals op de afbeeling. Draai ze stevig vast.

3. Funzionamento. 3. Beschrijving van functies

De plaats van de bedieningsorganen

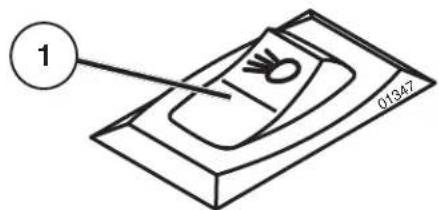

1. Schakelaar verlichting

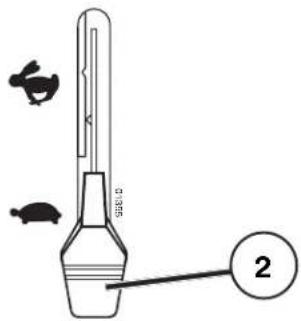

2. Gashendel
3. Rem-en koppelingspedaal
4. Vooruitrijpedaal/Pedaal achteruitrijden
5. Aan en uitschakeling van de maakast

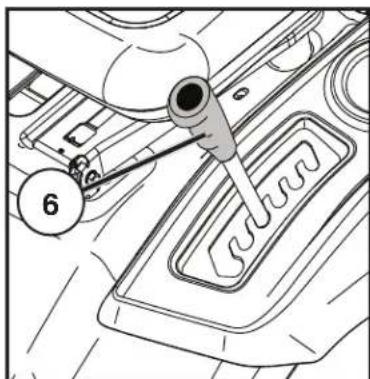

6. Selleverhoging/verlaging vanmaikast
7. Stuurslot/contact
8. Parkeerrem
9. Aan-en uitschakeling van vrijwiel
10. Chokeregelaar
11. Hendel cruise control
12. Amperemeter/Urenteller
    18.Mulchhendel
    19.Accu-indicator/Oplaadstekker

GB 1.Light switch
1. Lichtschalter
FR 1. Interrupteur des phares
ES 1. Interruptor de alumbrado
1. Interruttore luci
NL 1. Schakelaar verlichting

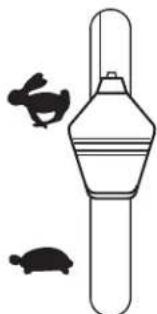

Met de gasregelaar wordth het toerental van de motor geregeld en daardoor ook de rotatiesnelheid van de messen.

= Volgas-positie

NL 4. Vooruitrijpedaal/Pedaal achteruitrijden

De richting en snelheid tijdens het rijden worden bepaald door de vooruitrij- en acheruijtijpedalen.

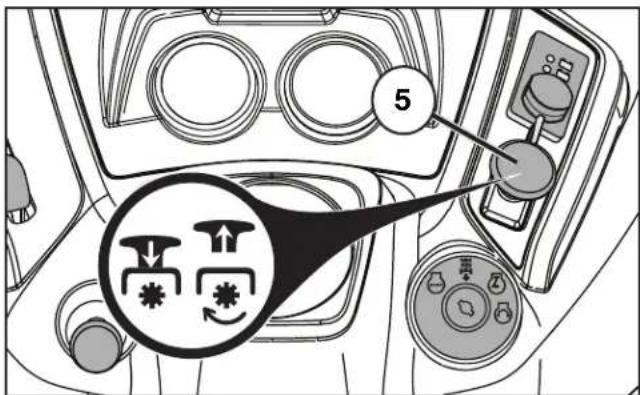

GB 5. Attachment clutch switch
DE 5. Ein und Ausschalten des Mahaggregats
FR 5. Commande d'embrayage et de débrayage du carter de coupe
ES 5. Acoplamento y desacoplamento de la unidad de corte
5. Leva inserimento tagliaerba
5. Aan en uitschakeling van de maakast

Breng de hendel maar achefteren om de maaikast snel te doen verhogen bij het passeren van oneffenheden in het gazon. Bij transport dient de maaikast in+zijn hoogste stand te staan. Zet de hendel achechteruit, totdat deze vergrendeld is.

OFF

ROS ON

ON

START

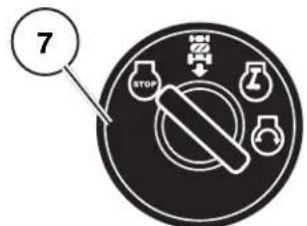

7. Ignition Lock

7. Stuurslot/contact

De contactsleutel heeft vier verschillende standen:

OFF Alle elektrische stroom uitgeschakeld

ROS ON Systeem voorchteruit (ROS) aangesloten

ON De elektrische stroom ingeschakeld

START Startmotor ingeschakeld

Systeem voorchyteruit (ROS) - Maakt het möglichk het maierdek te gebruiken of een ander aangekoppeld apparaat dat elektrisch worden aangedreten als menchyteruit rijdt (Zie sectie 5 - "Rijden").

WAARSCHUWING!

Laat nooit de sleutel in het contact zitten, wanneer de machine zonder toezicht worden achtergelaten.

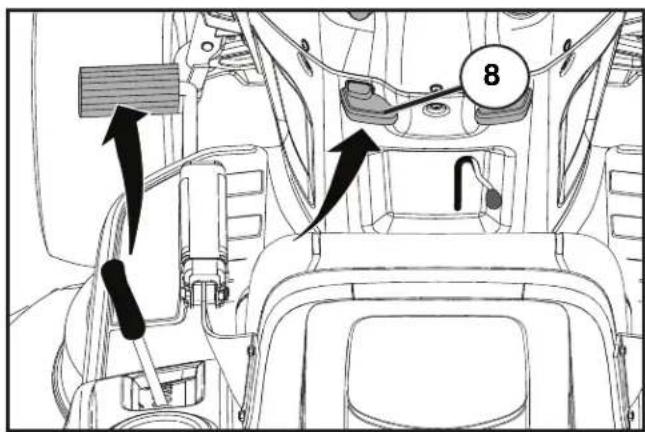

8. Parking brake

Schakel de parkeerrem in als volgt:

1. Drukdrempedaal in tot op de bodem.
2. Breng de parkeerremhendel maar boven en houdt hem in deze stand.
3. Laat de rempedaal los.

Om de parkeerrem vrij te make, behoeft u alleen de rempedaal in te drukken.

9. Aan en Uitschakeliong van Vrijwiel

De neutrale regelkknop要去 ingedrukt zich om de tractor zonder hulp van de motor te trekken of te verplaatsen.De neutrale regelknop要去 uitgetrokken zich en geblokkeerd zich om de tractor te lately rijden.

GB 11. Choke control

Bij een koude motor dient de hendel te worden uitgetrokken, alvorens een startuping worden gedaan. Wanner de moti is gestart en gelijkmatig loopt, dient de hendel te worden ingeschoven.

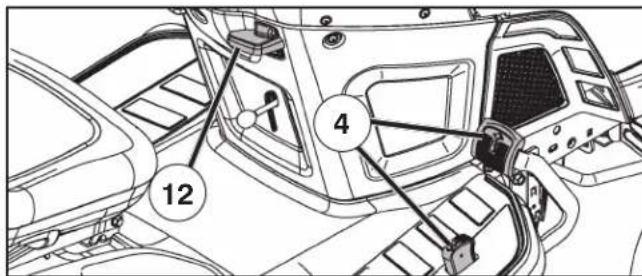

12. Cruise Control Lever

De functie cruise control kan alleen worden gebruikt bij het vooruit rijden.

SYSTEMEEMKENMERKEN

De cruise control mag alleen worden gebruikt als u maait of goederen vervoert op relatief gladde en vlakte oppervlakken. In andere omstandigheden, zoals kortmaaien bij langzame snelheden, kan het zich dat de cruise control wordt uitgeschakeld. Gebruik de cruise control Niet op hellingen, op ruw terrein of tijdens het kortmaaien of draaien.

• Duw het gaspedaal voor vooruit rijden in tot de gewenste snelheid, trek de cruise-controlhendel (12) omhoog en houd de hendel vast toenwijl u uw voet van het gaspedaal haalt. Laat de hendel daarna los.

Om de cruise control uit te schakelen, duwt u het rempedaal in of geeft u een tikje op het gaspedaal.

GB 15.Ammeter/Hourmeter
15. Amperemeter/Studentzahler
15. Amperemetre/Compteur Horaire
ES 15. Amperimetro/Cuenta-horas
15. Amperometro/Contaore
15. Amperemeter/Urenteller

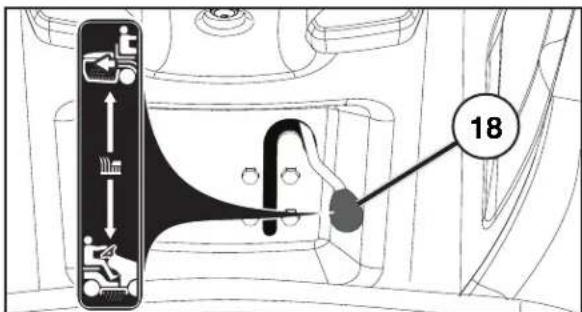

GB 18.EZ Mulch Lever

Uw tractor is uitgerust met een EZ Mulch-functie. Plaats om de mulch-functie in te schaken de mulchhendel in de onderste stand. Plaats, om de mulch-functie uit te schaken en de tractor in de uiststootmodus te latent werken, de mulchhendel in de hoogste stand.

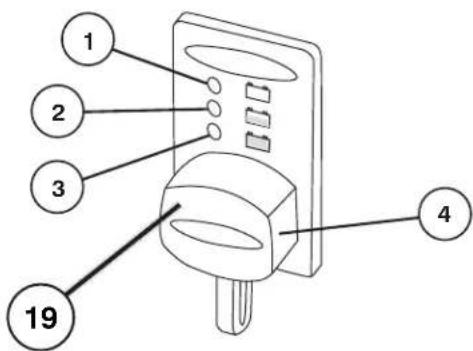

De accu-indicator geeft de status van de accu aan. Er zijn drie verschillende indicatielampjes:

1. ROOD Opladen is nooodzakelijk
2. GEEL Opladen worden aanbevolen
3. GROEN Opladen is nicht nodig

OPMERKING: Wacht 30 minutes na gebruik van de accu voor een nauwkeurigeindicatie van de lading.

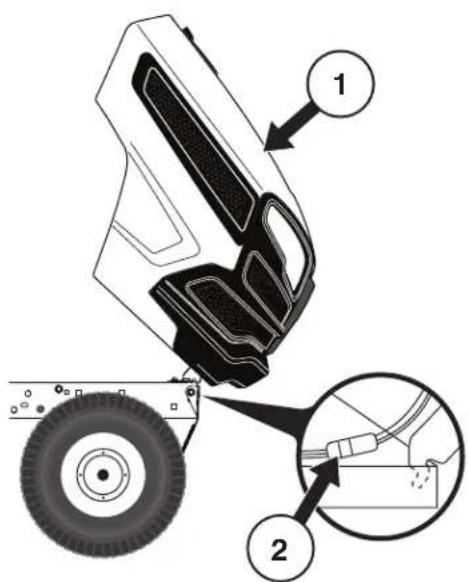

De accu kan worden opgeladen via de oplaadstekker (4).

WAARSCHUWING: De oplaadstekker (4) past alleen in CTEK 12 volt-ladersussen de 0,8-10 ampere en mag alleen worden gebruikt met deze laders.

Neem contact op met uwplaatselijke leverancier voor verkrijgbare laders.

4. Before starting. 4. Vor dem Start.

Vul de brandstoftank tot de onderkant van de vulnek. Giet Niet te veel brandstof in de tank. Gebruik verse, schone, normale benzine met een minimaal octaangetal van RON 91 (87 AKI in de VS). Meng geen olie bij de benzine. Schaf brandstof aan in hoeveelheden die binnen 30 dagen gebruikt kenn den worden, om ervoor te zorgen dat de brandstof vers is.

WAARSCHUWING!

De benzine is zeer brandgevaarlijk. Wees voorzichtig en tank buitenshuis. Rook Niet bij het tanken en vul nicht bij, wonneer de motor warm is. Doe Niet te veel in de tank, waar de benzine kan expanderen en overstromen. Zorg dat na het tanken de benzinedop er goed op zit. Bewaar de brandstof op een koele plaat in een jerrycan voor motorbrandstof. Controleer benzinetank en brandstoffleidingen.

Oil level

De gecombineerde olievuldop en oliepeilstok is toegankelijk wonneer de motorkapaar voren wordt getild. Het oliepeil in de motor moet worden gecontroleerd voordat de machine wordt gestart. Zorg ervoor dat de tractor op een vlakke ondergrond staat. Schroef de oliepeilstok los en veeg deze schoon. Plaats de oliepeilstok terug en schroef hem Niet vast. Verwijder hem weeer en controller het peil.

Het oliepeil moetussen de markingsen op de oliepeilstok staan. Vul indien nodig olie bij totdat de bovenkant van het gemarkeerde deel op de peilstok worden bereikt. Raadpleeg voor de capacititeit en het olietype het gedeelte "PRODUCT-SPECIFICATIONS" van deze handleiding. Giet Niet te veel brandstof in de tank.

De luchtdruk in de banden

Controleer regelmatig de luchtdruk in de banden. Zorg ervoor dat de banden tot de PSI-waarde die op de banden zich staat aangegeven zijn opgeprompt.

5. Driving. 5. Betrieb. 5. Conduite. 5. Conduccion. 5. Guida. 5. Rijden.

Starting of motor

Het starten van de motor

Ga goed op de zetel zitten, druk het rempedaal in en zet de parkeerrem erop. Zorg ervoor dat de maiaikastin transportstand staat (hoogste stand) en dat de hendel voor aan/uitschakeling van de maiaikast in uitgeschakelde stand staat.

N.B!

De machine is uitgerust met een veiligheidsschakelaar, die onmiddelijk de stroomaar de motor verbreekt, wanner de bestuurder zichs plaats verlaat, terwijl de motor loopt en de aan/uitschakelhendel op "ingeschakeld" staat. Jou machine heeft ook met een systeme geinslalleerd, die de maaier Niet toelaat te opereren, als de stortgoot de daanvullende achterspatdoek voor leeglopen zich jeust Niet gemonteerd.

5

Pull out the choke control (if engine is cold).
DE Den Kaltstarthebel herausziehen (nur bei kaltem Motor).
FR Si le moteur est froid: Tirer la commande de starter.
ES Extraer el estrangulador (unicamente si el motor está frío).
Estrarre il dato dello choke (in caso di partenza a freddo).
NL Trek de choke uit (geldt alleen indien de motor koud is).

G8 Warm motor: Push gas control halfway to full gas position "
DE Bei warmem Motor: Gashebel in die Vollgasstellung schieben.
FR Si le moteur est chaud: pousser la commande des gaz à mi-distance de sa position d'accelération maximale"
Moter caliente: Empujé el acelerador hasta la mitad de su recorrodo hacía la posición de plenos gases
Motore caldo: Portare il dato del gas sul massimo
NL Bij een warme motor: Schuif de gashendel halverwege aan de volgaspositie "

NL Draai de startsleutel aan "START"-positie.

N.B.

Laat de startmotor Niet langer dan ca 5 sek. per keer draaien. Als de motor Niet start, wacht dan ca 10 sek voordat u vol-gende poging doet.

Let the ignition key return to the "ON" position when the engine has started Push the gas control to the re quired speed. For cutting: full gas.
DE Nach Anspringen des Motors den Zündschlüssel in die Stellung "ON" zurückgehen给你们. Den Gashebel auf die gewünschte Motordrehzahl stellen. Bei Mähen: Vollgas.
FR Laisser revenir la cléf de contact à la position "ON" lorsqu' le moteur a démarre. Amener la manette de gaz à la po sition de régime moteur désiré. Pour la coupe, positonnner la manette dans l'encoche correspondant au régime moteur optimal pour la tonte (accelération maximale du moteur).
Es Dejar que la llave de encendido vuelva a la posicion "ON" cuando ha arrancado el motor. Ponga el acelerador en la posicion deseada. AlURTAR, Aplenos gases.
Dopo l'avviamento, riportare la chiave su "ON". Regolare il gas sul regime desiderato. Per il taglio: massimo regime "F".
Nlaai de startsleutel terug in "ON"-posotie. Schuif de gashendel naar het gewenste toerental. Bij maaien: vol gas.

PURGE TRANSMISSION

Voor de juiste werkung en prestaties worden aangeraden om de transmissie te ontluchten voordat de trekker voor het eerst worden gezuikt. Hierdoor worden lucht binnenin de transmissie verwijderd, die er tijdens het vervoer van uw trekker kan zijn ontstaan.

BELANGRIJK: MOCHT UW TRANSMISSIE VOOR ONDERHOUD OF VERWISSELING VERWIJDERD MOETEN WORDEN, DAN DIENT HIJ NA DE INSTALLATIE ONLUCHT TE WORDEN, VOORDAT U DE TREKKER GEBRUIKT.

• Parkeer de trekker veilig op een vlakke ondergrond zodat hij in geen enkele richting kan wegrollen. Voor de volgende handeling要去 de parkeerrem uitgeschakeld zijn.

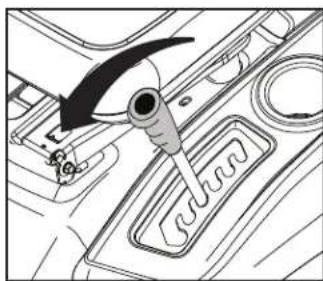

• Schakel de transmissie UIT door de freewheel-hendel in de free wheel-stand te plaatsen.
• Start de motor en breng de gashendel maar de stand Langzaam. Controller of de parkeerrem uitgeschakeld zijn.

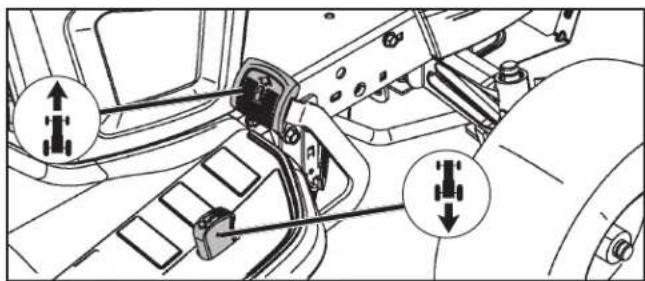

• Druk het vooruirijpedaal volledig in. Houdt deze vijf (5) seconden ingedrukt en laat dan los. Druk het achteruirijpedaal volledig in. Houdt deze vrij (5) seconden ingedrukt en laat dan los. Herhaal deze procedure drie (3) koer.
• Stop de trekker door de contactsleutel maar de stand "OFF" (UIT) te draaien.
• Schakel de transmissie in door de freewheel-hendel in de rijstand teplaatsen.
• Start de motor en breng de gashendel maar de stand Langzaam.
  Rijd de trekker ongeveer 1 meter 50 vooruit en cervolgens 1 meter 50chteruit. Herhaal dit drie keer.
• Uw trekker is nu klaar voor normaal bedrijf.

Vooruitrijden en Achteruitrijden

De richting en snelheid tijdens het rijden worden bepaald door de vooruitrij en acheruitrijpedalen.

• Start de traktor en haal de parkeerrem eraf.
• Druk voorzichtig op het vooruitrij ofchteruitrijpediaal om te gaan rijden. De slelheid neemt toe als het pedaal meer worden ingedrukt.

Maaien

Zet het maaionderdeelager door de tilhendel aan voren te bewegen en bevestig hetmaaionderdeel. Kieseen rijnselheid die bij het terrein en de gewenste maairesultaten past.

ROS "ON"

ROS "AN"

ROS "ON"

ROS "ON"

ROS "ON"

ROS "ON"

N L Systemeer voor achechteruit (ROS)

Uwtractor is uitgerust met een system voorchteruit (reverse operation system - ROS). Elke pogging door de bestuurdter omchteruit te rijden waar bij het aankoppelingspedaal actief is, za del motor doen afslaan, tenzij het contactsleuteltje zich in de "ON"-positie van de ROS bevindt.

WAARSCHUWING! Achteruit rijden met het aankoppelingspedaal actief tijdens het maaien worden sterk afgeraden. Als men de ROS "ON:"zet, om achteruit rijden met het aankoppelingspedaal actief möglich te makeen, dient dit alleen te gebeuren als de bestuurder beslil dat het nodig is de machine een andere positie te geen met wat aangekoppeld is. Maai niedchteruit, tenzij dit absolutn nodig is.

WERKEN MET DE ROS

• De motor loopt en draai de contactschakelaar gegen de klok inaar de positie "ON" van de ROS.
• Kijk waar beneden enchter u voor uchteruit rijdt.
• Duw het pedaal van dechyteruitversnelling langzaam in om te beginnen met rijden
• Wonneer men de ROS Niet langer nodig hebft, draait u het contactsleuteltje met de klok mee in positie "ON" van de motor

GB Cutting tips

• Verwijder stenen en andere voorwerpen van het gazon, die weggeworpen können worden door de messen.
  Localiseer en markeer grotere stenen of andere vasteoorwerpen, om ze bij het maaien te kunnen vermijden.
• Start met een hoge maaihoogte en verlaag deze tot gewenste maairesultaat is verkreten.
• Het maairesultaat worden het beste met een hoog toenental (de messen roteren snel) en een lage versnelling (de machine beweegt zich langzaam). Als het gras Niet te lang en dik is, kan de rijnsnelheid worden opgevoerd door een hogere versnelling te kiezen of door de motorsnelheid te verhogen zonder dat dit de maairesultaten beinvloedt.
• Het Mooiste gazon worden verkreten, als het vaak worden gemaaaid. Het maaien geschiedt gelijkmatiger en het gemaaide grat worden ook gelijkmatiger over het oppervlak verdoeffel. Het totale tijsdsbestek voor het maaien worden Niet langer, waar een grotere rijnsnelheid kan worden toegepast, zonder dat het maairesultaat minder worden.
• Vermijd een nat gazon te maaien. Het maairesultaat worden minder, waar de wielen in de zachte grasmat zakken.
• Spoel de onderkant van de maaikast naiedere maai-beurt schoon met water.

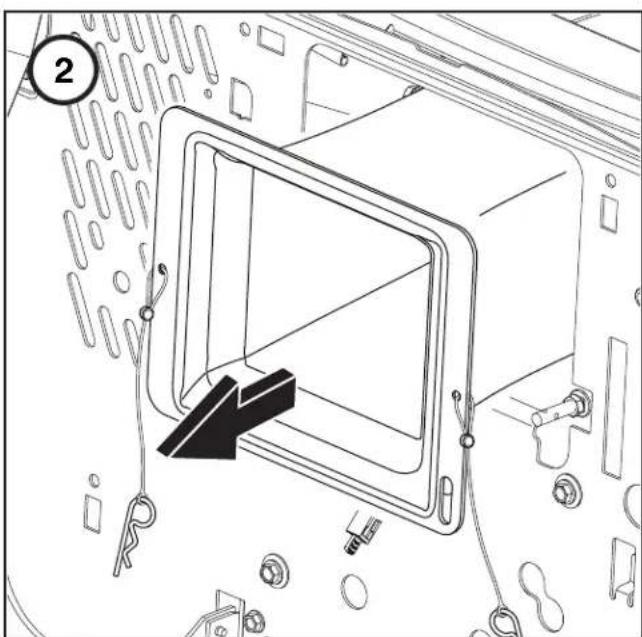

NL De maier ombouwen:

(Voor het ombouwen maar mulching ofijkenuitstootং de betreffende accessoires nodig.)

Mulching

• Plaats het Dek in de hoogste maa手持.
• Verwijder de bak of optionele achterdeflector.
• Plaats het samenstel via dechterplaat en zet op de trechteradapter van het maaidek.
• Bevestig hetSAMensteldoordtwee bandenteverbinden in de aangebrachte gaten op de steunarmen van de bak.
• Vervang de bak of optionele achterdeflector om de maaier te lately werken.

U kunt nu gaan mulchen.

Achteruitstoot

• Plaats het dek in de hoogste maa手持.
• Verwijder de opvangzak, de opvangzaksteunconstructie en de mulchodop (indien geinstalleerd).
• Installee de afvoertrechter via de opening in de acheiterplaat en schuif deze over het dekaansluitstuk.
• Bevestig de trechter door de twee vleugelmoeren aan de flens van de trechter vast te make.
• Installeer de deflector aan dechterplaat door de vier (4) vleugelmoeren in de draadoppeningen in dechterplaat te schroeven.
  Maak de vleugelmoeren stevig vast.

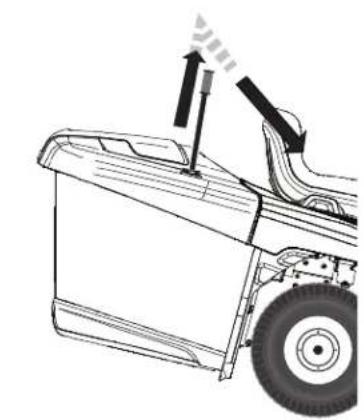

Meenbak

• Plaats het dek in de hoogste maaistand.
• Verwijder dechterdeflector of mulchodop.
• Plaats de afvoertrechter in de opening in de hinterplaat en op het aansluitstuk van het maajek.
• Bevestig de trechter aan de tractor door de twee vleugelmoeren in de flens van de trechter vast te make.
• Installeer de bak op de tractor.

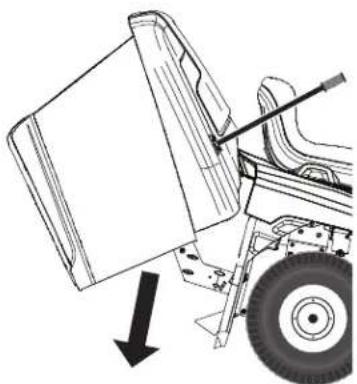

GB To Dump Bagger

NL Het legen van de grascontainer

Uw tractor is uiterust met een 'stortzakalarm'. Schakel de koppelengbediening van de aanbouwapparatuuruit om het alarmui te zetten.

• Plaats de trekker op de plek waar u de grascontainer wilt legen.
• Controller of de gecombineerde versnellingsbak en awhilebrug in "vrijloop" staat. Schakel de parkeerrem in.
• Hef de hendel voor het legen maar de hoogste stand. Trek de hendel waar voren om de grascontainer omhoog te lately komen en het grasmaaisel te storten.
• Om met maaien verder te konnen gaan, moet u ervoor zorgen dat de grascontainer weeer maar beneden is en in de juiste stand staat.

5

WARNING!

• Rij Niet op een terrein met een helling van meer dan 15^ . Het risico om achefterover te slaan is zeer groot.
  Rij Niet schuin over een hellend terrein, waar het kantelrisico dan groot is.
• Vermijd te stoppen of te starten op een hellend terrein.

NL De motor uitzetten

Zet de koppelingshendel voor het hulpstuk in de uitgeschakelde stand. Zet de gashendel in de langzame stand. Breng de maai-eenheid omhoog en draai de contactsleutel maar de stand "STOP".

N.B.

Gebruik nooit de stand voor starten bij koude weersomstandigheden om de motor te stoppen.

GWBARNING!

Laat nooit de contactsleutel er in zitten, wanneer de machine onbemand worden achtergelaten, om te voorkomen dat kinderen en onbevoegden de motor starten.

Voordat service-werkzaamheden aan de motor of maakast worden verricht, dient men het volgende te doeen:

• Druk de koppelings/rempedaal in en trek de parkeer-remhendel aan.
• Breng de koppelingshendel in ontkoppelde stand.
  Zet demotor af.
• Verwijder de ontstekingskabel van de bougie.

(1) Hood

• Open de motorkap.
• Ontkoppel de aansluitkabel van de koplampen.
  Ga recht voor de trekker staan. Pak de motorkap aan beide zijden vast, kantel hem maar voren en til hem van de trekker.
• Plaats bij het monteren van de kap de scharnierbeugels in de betreffende openings in het chas sis.
• Sluit de aansluitkabel van de koplampen weeer aan en sluit de motorkap.

CB Maintenance

N.B.: Om uw tractor in goede conditie te houden, moeten er regelmatig onderhoudsbeurten uitgevoerd worden.

WAARSCHUWING: Schakel algid eerst de bougieleiding uit voor u herstellingen, inspecties of onderhoud uitvoert. Dit om te voorkomen dat de ma chine per ongeluk start.

Voor elk gebruik:

• Controller het oliepeil en smeer de draaipunten indien nodig.
• Controller of alle bouten, moeren en splitpennen op hun plaats zitten en goed vast zitten.
• Controller de occupolen en ontluchtingsopeningen.
• Laad voorzichtig op bij 6 ampere indien nodig.
  Maak het luchtschem schoon.
  Zorg dat er geen vuil en kaf op en in de tractor zit, zodate motor Niet beschadigd of oververhit raakt.
• Controller de werking van de remmen.

Reinigen

Wij raden u afom een tuinslang of hogedrukreinigingsapparaat te gebruiken om uw tractor te reinigen, tenzij de motor en de transmissie afgedekt toen om water buiten te houden. Er kan water in de motor of in de transmissie komen, wat de levensduur van uw tractor verkort. Gebruik perslucht of een bladblazer om gras, bladeren en vuil van de tractor en maaier te verwijderen.

Reinigen Stuurplaat:

• Reinig het vuil van de stuurplaat. Vuil kan het schakelen van het koppelings/rempedaal beperken, hierdoor kan de riem gaan slipspen en de aandrijving verloen gaan.

OP GELET: Vermijd alle kwetsbare punten en beweegbare onderdelen.

1. OP GELET: KWETSBARE PUNTEN.

1. Stuurplaat
2. Stuurinrichting, dashboard, spatbord en maaier zichn nicht aufgebeeld.
3. Bovenkant reinigen.
4. Koppeling/Rempedaal

GB TO CHANGE OIL

Verwijdering van de onderste dashboardafdekking

• Til de motorkap op.
• Verwijder de bevestigingsschroef (1) van de onderste dashboardafdekking.

LETOP: Verwijder onderste dashboardafdekking (2) voorzichtig zDat de afdeklippen (3) Niet afbreken.

Schuif de onderste dashboardafdekking (2) omhoog om de afdeklippen (3) van de taps toelopende gleuven (4) in het onderste dashboard te verwijdersen en verwijder.

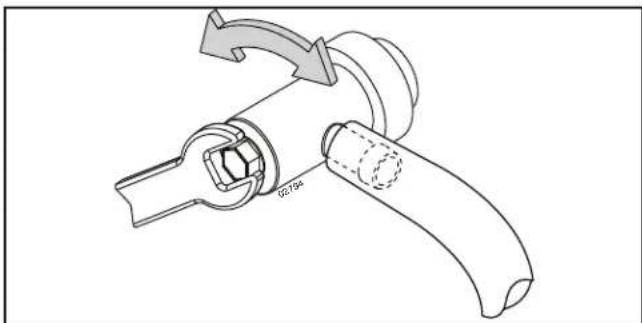

Olie aflaatklep

• Installee de afvoerslang op het ventiel.
• Open het afvoerventiel door het met een 10 mm moersleutel linksom te draaien.
• Sluit het afvoerventiel nadat alle olie is afgevoerd door het rechtsom te draaien. Draai het ventiel met de 10 mm moersleutel een Klein beetje aan om het gesloten te houden. Draai het ventiel Niet te strak aan.
• Verwijder de afvoerslang en berg hem op.

WAARSCHUWING: Het Nietopvolgen van instructies kan resulteren in vonden, vontkontlading of vlammen, wat waar kan leiden tot ernstig letsel of materiele schade. Alvorens met de accu (1) aan de slag te gaan, verwijdert u metalen armbanden, polshorloges, ringen etc. Deze kuren brandwonden veroorzaken als deze in contact komen met de accu.
WAARSCHUWING: Zorg ervoor dat de contactschakelaar van de trekker in de UIT-stand staat en dat de contact-sleutel is VERWIJDERD.

VERWIJDERING

• Zoek de zilveren massaschroef (2) op de rechterplaat van de trekker, boven de rechterachterband.
• Verwijder met een moer-of dopsleutel van 13mm (1/2 inch) de zilveren massaschroef (2) en bewaar deze.
• Trek de beschemhuls (3) over de blootliggende aansluitklem (4) zodate hij de aansluitklem VOLLEDIG bedekt.
• Verwijder met een moer- of dopsoleutel van 11 mm (7/16 inch) de große RODE (+) accukabel (5) van de solenoidbout (6).
  Verwijder dekleine rode draad NIET van de kabelboom op de solenoidbout.
• Open het acculuik (8) vanaf de achterzijde van de trekker en LAST het rusten op de rechtersteunbeugel (15) van de opvangzak.

WAARSCHUWING: Alvorens de accu uit het accucompartiment te verwijderen, zorgt u ervoor dat de rode beschemkap (14) de positieve aansluitklem (+) bedekt.

• Trek de accu (1) met-before kabels bevestigd uit het accucompartiment enaardest op het acculuik (8) rusten. ONDERHOUD
• Schuif de rode beschemkap (14) omhoog op de positieve kabel (+) om de positieve aansluitklem (+) bloot te leggen.
• Verwijder de vierkantmoeren (10), bouten (11) en accukabels.
• Reinig/verwijder/ervang de accu (1), indien nodig.
  INSTALLATIE

WAARSCHUWING: De positieve aansluitklem (+) en rode beschermkap (14)要去en EERST worden aangesloten om vonkvorming door aarding te voorkomen.

OPMERKING: De beschemhuls (3) van de ZWARTE kabel (12)要去 de aansluitklem (4) volledig bedekken.

• Sluit de RODE accukabel (5) aan op de positieve accuklem (+) enervoigens de ZWARTE kabel (12) op de negativie accuklem (-) met de eender verwijderde vierkantmoeren (10) en boutei (11). Zet ze stevig vast.
• Smeer de accuklemmen (13) om corrosie te voorkomen.
  Schuif de rode beschemkap volledig over de positieve aansluitklem (+)

WAARSCHUWING: Alvorens de accuin het accucompartimenteplaatsen, zorgt uervoordat de rode beschemkap (14) de positieve accuklem (+) bedekt.

• Plaats de accu in het accucompartment.
• Bevestig met een moer- of dopsleutel van 11 mm (7/16 inch) de große RODE (+) accukabel (5) aan de solenoidebout (6). Zet ze stevig vast.
• Trek de beschemmhuls (3) omhoog om het uiteinde van de aansluitklem (4) bloot te leggen.
• Draai de ZWARTE (-) accukabel (12) met de hand vast op het trekkerframe boven de rechterachterband met behulp van de eerder verwijderde zilveren massaschoef (2).
• Draai met een moer-of dopsleutel van 13mm (1 / 2 inch) de zilveren massaschroef (2) vast op het trekkerframe.
• Sluit het acculuik (8) en borg het met behulp van de acculuikvergrendeling (7) en acculuikholders (9).

LET OP: De acculuikstandaard (7) moet in gesloten stand worden vastgezet in de acculuikhoulders (9) boven het acculuik (8).

SERVICE RECORD

Motorolie verrangen (zonder oliefilter) *
Motorolie verrangen (met oliefilter) *
Draaipunten smeren
Werking van de remmen controleren
Lichtschem schoonmaken *
Papieren inzetstuk van de luchtreiniger verrangen *
Koelribben van de motor schoonmaken *
Bougie verrangen
Bandendruk controleren
Brandstofffilter verrangen
Laad de accu op (minimaal 12,4 Volt )
Maak de accu en de klemmen schoon *
Controler de knaldemper

Inspecteer de geluiddempster elke 50 bedrijfsuren of zes maanden op tekenen van beschadiging. Als er een beschadiging worden geconstasteerd, raadpleeg dan de reparatieonderdelenlijst of neem contact op met uw lokale dealer om een verrangend onderdeel te bestellen.

• Voer vaker onderhoud uit bij gebruik onder vuile of stoffige omstandigheden.

GB CLEAN AIR SCREEN

Het luchtscherm zit over de luchtlinnaatventilator die zich bovenop de motor bevindt. Het luchtscherm要去 vrij van vuil en kaf worden gehonden, om te voorkomen dat er motorschade ontstaat door oververhitting. Reinig met een staalborstel of perslucht om vuil en vastzittende gedroogde verzels te verwijdenen.

LUCHTFILTER

Het gebruik van een vuil luchtfilter zorgt ervoor dat uw motor Niet goed draait. Voer vaker onderhoud aan het luchtfilter uit bij gebruik onder stoffige omstandigheden.

Systeem voor aanwezigheid bestuurdert en sys-tem voor achechteruit werken (ROS)

Zorg ervoor dat de systemen voor de aanwezigheid van de bestuurder en voorchyteruit werken goed werken. Als uw tractor Niet zoals hierboven beschrenwerkt, dient u het probleem onmiddelijk op te losesten.

• Demotor start nicht, tenzij het rempedaal volledig ingedrukt is en het aankoppelingspedaalregelaar zich in de vrij positie bevindt.

CONTROLEER HET SYSTEEM VOOR AANWEZIGHEID BESTUURDER

• Wanneer de motor loopt, dient elke poging door de bestu-urder om+zijn stoe te verlaten zonder eerst de parkeerrem in te stellen de motor uit te zetten.
• Wanner de motor loopt en het aankoppelingspedaal is actief, dient elke poging van de bestuurder om+zijn stoei te verlaten de motor af te sluiten.
• Het aankoppelingspedaal dient nooit te werken, tenzij de bestuurder in zich stoen zit.

CONTROLEER HET SYSTEEM VOOR ACHTERUIT WERKEN (ROS)

• Als de motor loopt en de contactschakelaar zich in de positie "ON" van de motor bevindt en het aankoppelingspedaal is actief, dient elke poging van de bestuurder om over te schakenen maar afterwards (reverse) de motor af te sluiten.
• Als de motor loopt en de contactschakelaar zich in de positie "ON" van de ROS bevindt en het aankoppelingspedaal is actief, dient elke poging van de bestuurder om over te schakelen maar afterwards (reverse) de motor Niet af te sluiten.

De messen dieren scherp te zich om het Beste maairesultaat te bereiken. Het slijpen kan geschieden met een vrij of met een slijpschijf.

N.B.: Het is zeer belangrijk dat beiden uiteinden van het mes even-veel worden geslepen, om onbalans te voorkomen.

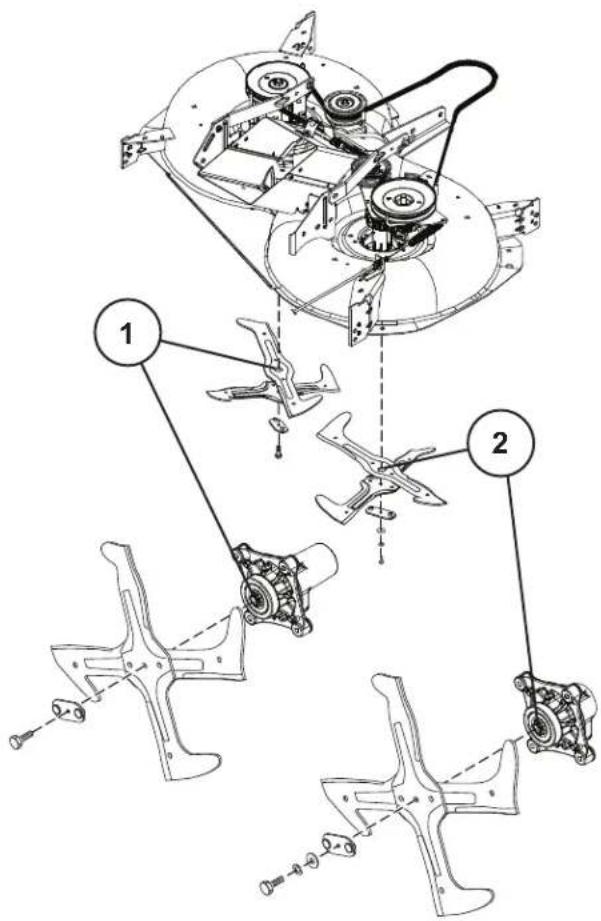

Blade Care

BELANGRIJK: De messen van uw maier zijn verschillend en要去en aan de juiste Kant gemonteerd worden. Het is aan te bevelen om slechts aan een mes tegelijk te werkden om er voor te zorgen dat de componenten juices worden gemonteerd.

Blade Removal

• Zet de maaier in de hoogste stand om bij de messen te kappen.
  Haal de mesbout eraf.
• Monteer een niew of geslepen mes waar bij het sleep (hulp) mes omhoog maar het maaidek gericht要去ন, zich afbeelding.

BELANGRIJK: Om zeker teijken van goede montage moet het centrumgat in het mes passen met de ster op de mandrijn.

BELANGRIJK: Speciale mesbout is heet-behandeld, Graad 8.

1. Blad met 5-puntige ster

Het midden van dit blad heeft een patroon met een vijf (5)-puntige ster. De bout waarmee dit blad wordt vastgezet heeft een normale schroefdraad maar rechts; draai de bout waar links om hem los te draaien en draai debout maar rechts om hem vast te draaien.
- Monteer de mesbout wee en draai hem stevig vast (62-75 Nm.).

2. Blad met 5-puntige ster

Het midden van dit blad heeft een patroon met een vijf (5)-puntige ster. De bout waarmee dit blad wordt vastgezet heeft een schroefdraad maar links; draai de bout maar rechts om hem los te draieren en draai de bout maar links () om hem vast te draaien.

• Monteer de zeskantbout, de sluitring en de plattering exact als in de weergegeven volgorde.
• Draai de bout stevig aan (62-75 Nm.).

GB To Check Brake

Als de tractor meer dan vrij (5) voet nodig heeft om te stoppen in de hoogste snugheid in de hoogste versnelling op een vlakke, droge betonnen of geplaveide ondergrond,要去 der rem worden nagekeken.

U kunt ook als volgt de rem controeren:

1. Parkeer de tractor op een vlokke, droge betonnen of geplaveide ondergrund, duw het rempedaal helemaal in en schakel de parkeerrem in.
2. Ontkoppel de transmissie door de vrijstand-hendel in de stand "transmissie ontkoppel" te zetten. Trek de vrijstand-hendel uit en in de gleuf en LAST hem los zodate hij in de ontkoppelde stand worden vastgehonden.

De weiter wielen moeten blokkeren en slippen als u de tractor handmatig vooruit probeert te duwen. Als de weiter wielen draaien,要去 de rem worden nagekeken. Neem contact op met een of een ander deskundig servicecentrum.

To Remove Center Chute
Mittlere Auswurfschüte abbauen.
FR Pour enlever la goulotte de centrage
ES Para retiring el conducjo central
Per togliere il deflettore centrale
NL Middelste trechter verwijderen

GB To Remove Mower

De Maaiunit Verwijderen

• Verwijder de middelste trechter zoals hierboven beschreiben.
• Zet de koppeling van het hulpstuk in de "ONTKOPPELDE" positie.
  Zet de hendel van de hefinrichting in de laagste positie.
• Verwijder de kabel (H) door de lipjes (I) in te drukken en het kabeluieteinde uit de haak (J) te verwijdenen.
• Verwijder de afdekking van de draaispil (Q).
• Verwijder de riem van de riemschijf van de koppeling (M).
• Demonteer dehaaripinveer (E) en verwijder de hefboom.
• Demonteer dehaarpinveer (A) en verwijder de hefboom.
• Demonteer dehaarpinveer (D) en verwijder de hefboom.

WAARSCHUWING: De hendel van de hefinrichting heeft veerbelasting. Houd de stang goed vast en ontkoppel langzaam.

Schuif de maaiunit aan de rechterzijde onder de tractor vandaan.

Monteren van de maikast

Schuif de maaikast onder de machine.
- Het monteren vindt in omgekeerde volgorde van het demonteren.

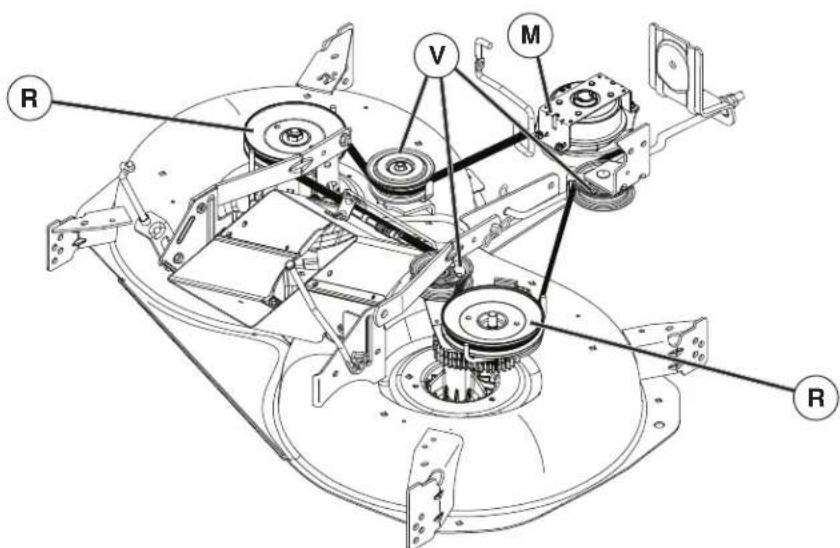

To Replace Mower Drive Belt

MOWER DRIVE BELT REMOVAL

NL De aandrijfrem van de maaiunit verrangen

DE AANDRIJFRIEM VAN DE MAAIUNIT VERWIJDEREN

1. Parkeer de tractor op een vlakke ondergrund. Schakel de parkeerrem in.
2. Zet de hendel van de hefinrichting in de laagste positie.
3. Verwijder vuil of vet dat zich rond de spillen en op het hele bovenoppervlak heeft gezvormd.
4. Verwijder de riem van de koppelingspoelie (M), spilpoelie (R) en alle vrijlooppoelies (V).

DE AANDRIJFRIEM OP DE MAAIUNIT INSTALLEREN

1. Installeer de riem om de beide spilschijven (R) en om de draagrolschijven (V) zoals op de afbeelding.
2. Installer de riem op de riemschijf van de koppeling (M).
   BELANGRIJK: Controller of de riem goed in alle riemschijf-groeven van de maaiunit loopt.
3. Zet de hendel van de hefinrichting in de hoogste positie.

To Level Mower

Zorg ervoor dat de banden tot de PSI-waarde die op de banden zich staat aangegeven zijn opgepompt. Als de banden te hard of te zichacht�, kan dat het uiterlijk van uw grasveld beinhvloeden zodate u denkt de maaiunit Niet goed is afgesteld.

BEIDE KANTEN OP HET OOG UITLIJNEN

1. Als alle banden de juiste spanning hebben, maar uw veld toch Niet geling is gemaaid, kijkt u welke Kant van de maaier dieper maait.

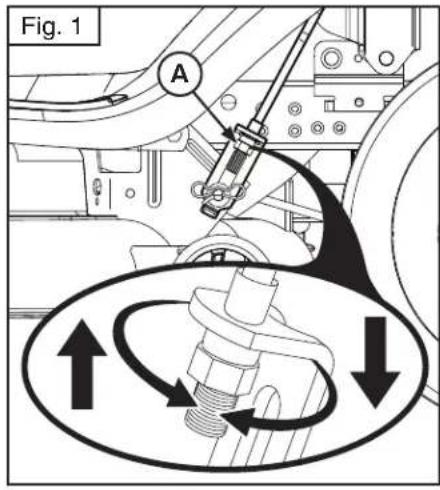

2. Draai met een verstelbare sleutel of een sleutel van 3/4 de afstelmoor van de hefkoppeling (A) maar links om de maaier te verlagen, ofaar rechts om de maaier te verhogen (Fig.1).

N.B.: ledere volle slag van de afstelmoer wijdigt de hoogte van de maaier met ongeveer 3/16".

1. Test uw afstelling door wat ongemaaid grac te maaien en te kijken hoe het resultaat eruitziet. Stei de maaiunit indien nodig verder af totdat u tevreden bent met het resultaat.

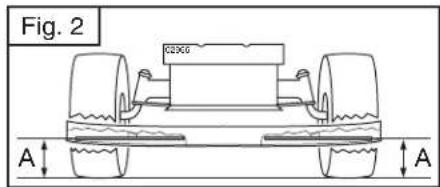

PRECISIE-AFSTELLING BAN BEIDE KANTEN BAN DE MAAIUNIT

1. Parkeer met alle banden op de juiste spanning de tractor op een vlokke ondergrund of op een oprit.
   A OPGELET: Het mes is scherp. Bescherm uw handen met,
   handschoenen en/of wikkel ditke doeken om de messen.
2. Breng de maier omhoog tot de hoogste positie.
3. Plaats aan.beide zijden van de maaier het mes aan de zijkant en meet de afstand (A) van de onderste rand van het met tot de grond. De afstand moet aan beide zijden hetzelfde zich (Fig.2).
4. Zie de stappen 2 van de instructies voor het op het oog uitliinen als de messen afgesteld moeten worden.
5. Controller de metingen opniew, en stel de messen af totdat beiden ziden gelijk ziin.

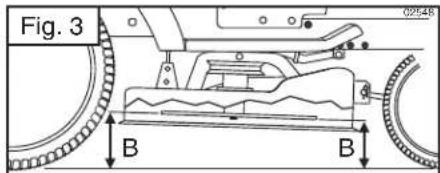

AFSTELLING BOOR-EN ACHTERZIJDE

BELANGRIJK: Het oppervlak van de maaier moet overal bezelfde hoogte hebben.

Voor de beste maairesultaten要去ende maaimessen zodanig worden afgesteld dat de voorkant 1/8" tot 3/8" lager is dan de achterkant wanner de maaier in de hoogste stand staat.

OPGELET: Het mes is scherp. Bescherm uw handen met handschoenen en/of wikkelDICke doeken om de messen.

• Breng de maiaer omhoog tot de hoogste positie.
• Plaats alle messen zo, dat de puntrecht vooruit wijst. Meet de afstand (B) tot de grond bij de Voorste en achechterste punt van het mes (Fig. 3).
  Gaanar de voorkant van de tractor als de voorste punt van het mes Niet 1/8" tot 3/8" lager is dan dechterste punt.

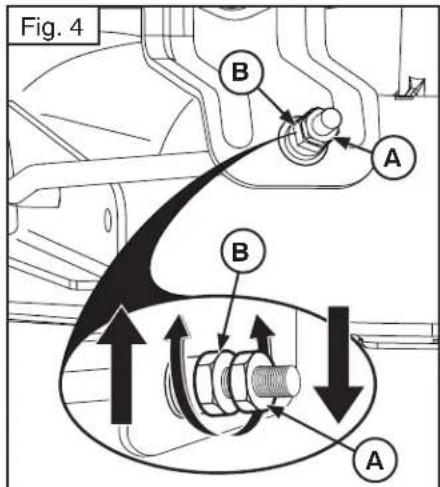

  Haal met een 11/16" of verstelbare sleutel de blokkeermoer A verschillende slagen los om afstelmoer B viji te make.
• Draai met een 3/4 of verstelbare sleutel de afstelmoer van de Voorste koppeling (B) in de richting van de klok (vast) om de voorkant van de maaier op te heffen of gegen de richting van de klok in (los) om de voorkant van de maaier te lately zakken (Fig. 4).

N.B.: ledere volle slag van de afstelmoer wijzigt de hoogte van de maaier met onceveer 1/8".

• Controleer de metingen opniew en stel indien nodig, verder af totdat de Voorste punt van het mes 1/8 tot 3/8 lager is dan de achterste punt.
  Houd de afstelmoer in positie met de sleutel en draai de blokkeermoer goed vast gegen de afstelmoer.

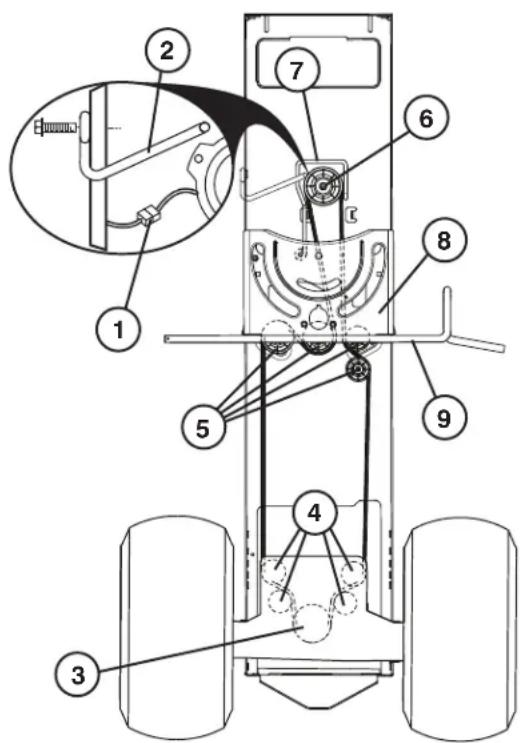

To Replace Motion Drive Belt

REMOVAL

NL Aandrijfrem verrangen

VERWIJDERING

1. Parkeer de tractor op een vlakke ondergrund. Schakel de parkeerrem in.

A LET OP: Zorg dat de contactseutel is verwijderd tijdens de werkzaamheden aan de tractor.

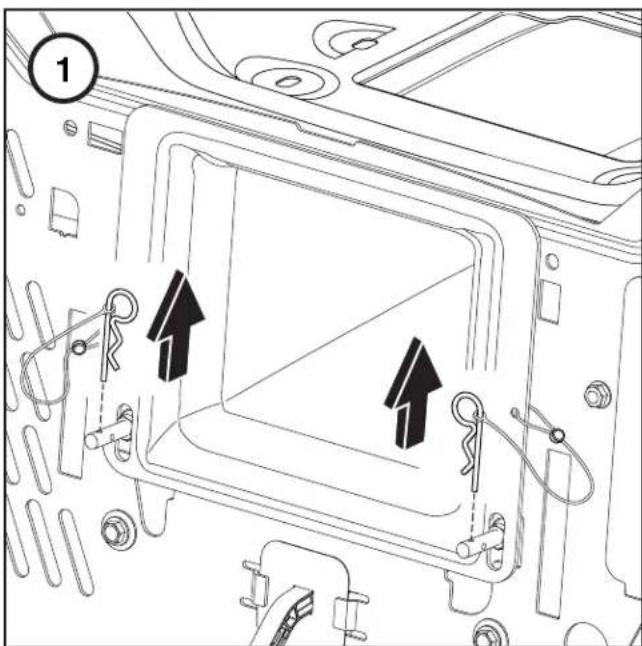

1. Verwijder het baksamenstel.
2. Verwijder de middelste afvoertrechter zoals hierboven beschreiben.
3. Verwijder de messeneenheid zoals hierboven beschreiben.
4. Koppel de bedrading van de koppeling (1) los.
5. Verwijder de anti-rotatiekoppeling (2) aan de rechterzijde van de tractor.
6. Werk vanaf de achterkant van de tractor via dechterplaat en verwijder de aandrijfrem van de transaxlepoelie(3) en dechterste leirolpoelies (4).
7. Verwijder de riem vanaf het midden van de leirolpoelies (5).
8. Haal de riem van de motorpoelie (6) af en rond de riemgeleiding (7).

INSTALLATIE

1. Start de riem van boven de steunplaat van de besturing (8) aan de linkerkant van de stuuras.

OPMERKING: Zorg dat de riem zich boven de bovenkant van de koppeling/rempedaalas (9) bevindt.

BELANGRIJK: Controller de riem om de juiste plaatsing van alle maierpoeliegroeven en -geleidingen te garanderen.

G HOURMETER

De urenteller geeft het totale aantal uren dat de motor heeft gedraaid. Zie hethoofdstuk "Onderhoud" van deleze handleiding voor het uitvoeren van service aan de motor en de maaier.

MAINTENANCE - TRANSAXLE

De ventilator en koelribben van de transmissie moeten schoon gezogen worden om voore de juiste koeling te zorgen.

Tracht nicht de ventilator de transmissie te reinigen verwijde de motor draait of verwij de transmissie heet is.

• Controller de koelventilator om u ervan te overtuigen dat de bladen intact en schoon zich.
• Controller de koelribben op vuil, gras en ander materiaial.

TRANSMISSIEPOMPVLOEISTOF

De transmissie is in de fabriek verzegeld en vloeistofonderhoud is Niet nodig. Als de transmissie ooit macht lekken of een onderhoudsbeurt nodig hebben, dient u een bevoegt servicecentrum of afdeling te raadplegen.

DECK WASHOUT PORT

Hetmaaidek van uwtrekker is aan de bovenkantuitgerust meteen reinigingsspoort als onderdeel van het dekreinigingsystem. Dit systemdient na elk gebruik van de maaier te worden gebruikt.

OPMERKING: Voor modellen met Franse stootplaten bevindt de uitspoelpoort zich aan de linkerkant van de stootplaat, net voor hetchyterwiel.
Rijd de trekker maar een vlakke, open plek op uw gazon, zich genoeg bij een waterkraan om met de tuinslang te bereiken.

BELANGRIJK: Zorg ervoor dat de uitworp van de trekker is weg-gericht van uw huis, garage, geparkeerde auto's, enz. Verwijder de opvangbak of mulchplaat indien bevestigd.

Zorg ervoor dat de koppelingshendel van het hulpstuk in de stand "DISENGAGED" (ontkoppeld) staat, trek de parkeerrem aan en schakel de motor UIT.

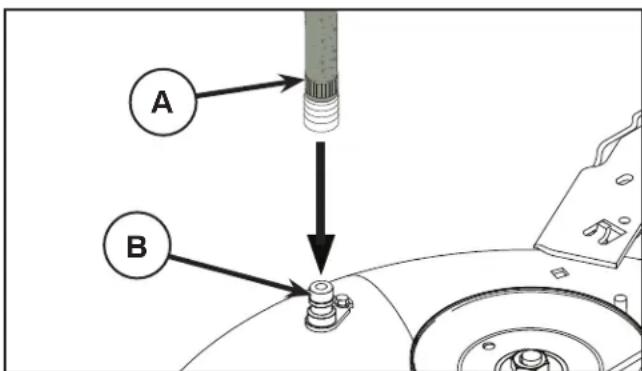

- Trek de borgkraag van de adapter van het mondstuk op uw tuinslang (A) maarachten en druk de adapter op de inlaatopening van het reinigingsdek aan het linkeruiteinde van het maaidek (B). Laat de borgkraag los om de adapter op het mondstuk te bevestigen.

BELANGRIJK: Trek aan de slang om te controlleren of de slang goed is gekoppeld.

• Draai de waterkraan open.
  Ga op de bestuurdersstoel van de trekker zitten, start de motor en plaats de gashendel in de stand "Fast" (") (snel).

BELANGRIJK: Controller nog een keer of de ruimte voor de uitworp vrij is.

Zet de koppelingshendel van het hulpstuk van de tractor in de stand "ENGAGED" (gekoppeld). Blijf op de bestuurdersstoel zitten met het maaidek ingeschakeld totdat het dek schoon is.
- Zet de koppeling van het hulpstuk van de tractor in de stand "DISENGAGED" (ontkoppeld). Draai de startsleutel in de positie STOP om de motor uit te schakelen. Draai de water-kraan dicht.
- Trek de borgkraag van de mondstukadaptertering om de adapter van de reinigingsspoort los te koppelen.
- Verplaats de trekker waar een droge plaats, bij voorkeur met een betonnen of bestrate ondergrond. Zet de koppelingshendel van het hulpstuk in de stand "ENGAGED" (gekoppeld), zodat overmatig water kan weglopen en de tractor sneller kan drogen, voordat u hem stalt.

WAARSCHUWING: Een kapotte of ontbrekende reinigingsaansluiting kan u of anderen blootstellen aan voorwerpen die door contact met de messen worden uitgeworpen.

• Vervang een kapotte of ontbrekende reinigingsaansluiting onmiddelijk, alvorens de maaier opnieuw te gebruiken.
  Dicht evt. openingen in de maaier met bouten en borgmoeren.

7. Ricerca guasti. 7. Het localiseren van fouten.

II motore non parte

1. De accu is leeg.
2. Slecht contact tussen kabel en accupool.
3. Aan/uitschakelhendel in foutieve stand.
4. De hoofdzekering is defect.
5. Het stuurslot/contact is defect.
6. Het veriligeidscontact voor koppelings/rempedaal is defect.
7. Koppelings/rempedaal Niet ingedrukt.

De motor loopt nicht gelijkmatig

1. Te hoge versnelling.
2. De bougie is defect.
3. De carburateur is foutief ingesteld.
4. Het luchtfilter zit zich.
5. De ventilatie van de brandstoftank is verstoet.
6. De ontsteking is verkeerd ingesteld.
7. Vuil in de brandstofleidingen.

De motor lijkt zwak/weinig vermogen

1. Het luchtfilter is verstopt.
2. De bougie is defect.
3. Vuil in de carburateur of brandstofleiding.
4. De carburateur is verkeerd ingesteld.

De motor raakt oververhit

1. De motor is overbelast.
2. De luchtinlaat of de koelribben zitten verstopt.
3. De ventilator is beschadigd.
4. Te weinig of geen olie in de motor.
5. Het voorgloeien is defect.
6. De bougie is defect.

1. De zekering is defect.
2. Een ofeer cellen zich beschadigd.
3. Accupolen en kabels makeen geen contact.

Deverlichtingwerktniet

1. Draadverbinding koplamp nicht aangesloten.
2. De gloeilampen zich stuk.
3. De schakelaar is defect.
4. Kortsluiting in de leiding.

De machine tritt

1. De messen zitten los.
2. De motor zit los.
3. Eén of beiden messen zijn in onbalans,veroorzaakt door beschadiging of slechte balans na het slijpen.

Hoogte van gemaaid gras is ongelijk

1. De messen zijn bot.
2. De maaikast staat nichtrecht.
3. Lang of nat gras.
4. Grasophoping onder de kap.
5. De luchtdruk in de banden is links en rechts nicht gegelijk.
6. Te hoge versnelling.
7. De aandrijfrem slipt.

NL Aan het einde van elk maisezoen要去en de vol gen de maatregelen worden genomen:

Maak de hele machine schoon, in het bijzonder de binnenkant van de kap van de maaikast. Geen water onder hoge druk gebruiken om het voertuig te reinigen. Er kan water in de motor en in de transmissieorganen komen, wat de levensduur van het voertuig verkort.
Herstel lakbeschadigingen om roest te voorkomen.
- Ververs de olie in de motor.
Maak de benzinetank leeg. Laat de motor draaien totdat er ook in de car bu ra teur geen benzineeer is.
- Verwijder de bougie en LAST een eetlepel mo tor o lie in de cilinder lopen. Draai de motor rond zodat de olie worden verdoeffn schroef daarna de bougie weeer vast.
Haal de accu weg. Laad de accu op en bewaar.Deze op een koele plaats.Bescherm de accu gegen strenge kou.
- Zet de machine in een droge overdekte ruimte.

WAARSCHUWING!

Gebruik nooit benzine bij het schoonmaken, odomat dit schadelijke stoffen bevat.

Onderhoud

Bij het bestellen van onderdelen moet de merk naam van de machine, het一年多 van aankoop en het model, type en Z serialummer worden vermeld. Neem contact op met de dichstbijzijnde dealer voor onderhoud en reparaties. Er要去en altiijd originele onderdelen worden gebruikt.

Wij, Husqvarna AB, SE 561 82 Huskvarna, ZWEDEN, verklaren onder once alleenverantwoordelijkheid dat het gerepresenteerde product:

Beschrijving Zitmaaier met verbrandingsmotor
Merk Husqvarna
Platform / Type / Model TC 342T
Partij Serienummer vanaf 2017 en verder

volledig voldoet aan de volgende EU-richtlijnen en -regelgeving:

Richtlijn/Verordening	Beschrijving
2006/42/EG	"betreffende machines"
2014/30/EU "betreffende elektromagnetische compa-tilititeit"
2000/14/EG; 2005/88/EG	"betreffende geluid buitenhuis"

Toegepaste geharmoniseerde normen en/of technische specifi caties zichn als volgt;

EN ISO 12100, ISO 14982, ISO 5395-1 & 3, ISO 3744, ISO 11094, EN 1032

In overeenstemming met richtig 2000/14/EG, bijlage V, staan de verklaarde geluidswaarden vermeld in de sectie met technische gegevens van deze handleiding en in de ondertekende EG-verklaring van overeenstemming.

De geleverde zitmaaier met verbrandingsmotor is conform het geteste exemplaar.

www.husqvarna.com
