Merk	Zanussi
Model	ZFCX19X
Producttype	Afzuigkap
Installatiemodus	Afvoerend (buitenafvoer) of recirculerend (interne recycling)
Aantal motorsnelheden	3 (1e, 2e, 3e)
Verlichting	LED, type CANDLE LED 4W, 220-240V, E14, ø37mm
Vetfilter	Afwasmachinebestendig, elke 2 maanden reinigen
Actief koolstoffilter	Niet wasbaar, elke 4 maanden vervangen
Voeding	220-240 V
Totaal vermogen	Niet gespecificeerd (schatting: 150-250 W)
Minimale afstand kookplaat-afzuigkap	65 cm
Beoogd gebruik	Boven huishoudelijke kookplaten
Regelmatig onderhoud	Buitenkant reinigen met zachte doek en neutraal schoonmaakmiddel
Veiligheid kinderen en kwetsbare personen	Gebruik onder toezicht vanaf 8 jaar
Repareerbaarheid	Neem contact op met een erkend servicecentrum, originele onderdelen
Verwijdering	Niet bij het huishoudelijk afval, recyclen
Gewicht	Niet gespecificeerd (schatting: 10-15 kg)

Veelgestelde vragen - ZFCX19X ZANUSSI

Hoe installeer ik de Zanussi ZFCX19X afzuigkap in afvoerversie?

Voor installatie in afvoerversie moet de afzuigkap worden aangesloten op een afvoerkanaal naar buiten. Volg de meegeleverde installatiehandleiding. De minimale afstand tussen de kookplaat en de afzuigkap is 65 cm.

Hoe maak ik de vetfilters van de afzuigkap schoon?

De vetfilters moeten minstens elke 2 maanden worden gereinigd. Ze kunnen met de hand worden gewassen met een neutraal schoonmaakmiddel of in de vaatwasser. Eventuele verkleuring heeft geen invloed op de effectiviteit.

Wanneer moet het koolstoffilter worden vervangen?

Het actieve koolstoffilter is niet wasbaar en moet elke 4 maanden worden vervangen, of vaker bij intensief gebruik.

Welk type lamp gebruiken om de verlichting te vervangen?

Gebruik een lamp van het type CANDLE LED 4W, 220-240V, fitting E14, diameter 37 mm. ILCOS D referentie: DRBB/F-4-220-240-E14-37/100.

Kunnen kinderen de afzuigkap gebruiken?

Dit apparaat kan worden gebruikt door kinderen van ten minste 8 jaar onder toezicht. Kinderen jonger dan 3 jaar mogen niet zonder voortdurend toezicht in de buurt komen.

Wat te doen als de afzuigkap niet meer werkt?

Controleer eerst de stroomvoorziening. Als het probleem aanhoudt, neem dan contact op met een erkend servicecentrum. Probeer het apparaat niet zelf te repareren.

Kan de afzuigkap zonder afvoerkanaal worden gebruikt?

Ja, de afzuigkap kan worden gebruikt in de recirculerende versie (recycling). De lucht wordt gefilterd door een koolstoffilter en terug de kamer in geblazen. Installeer het koolstoffilter als u voor deze modus kiest.

Hoe maak ik de buitenkant van de afzuigkap schoon?

Gebruik een zachte doek met een neutraal schoonmaakmiddel. Gebruik geen stoomreiniger, gesproeid water, schurende producten of metalen schrapers.

Wat is de minimale afstand tussen de kookplaat en de afzuigkap?

De minimale afstand tussen het kookplaatoppervlak en de onderkant van de afzuigkap is 65 cm, tenzij anders aangegeven in de handleiding van de kookplaat.

Hoe schakel ik de afzuigkap volledig uit?

Gebruik toets B (AAN/UIT schakelaar motor 1e snelheid) om de motor uit te schakelen. Met toets A kunt u de verlichting onafhankelijk in- of uitschakelen.

GEBRUIKSAANWIJZING ZFCX19X ZANUSSI

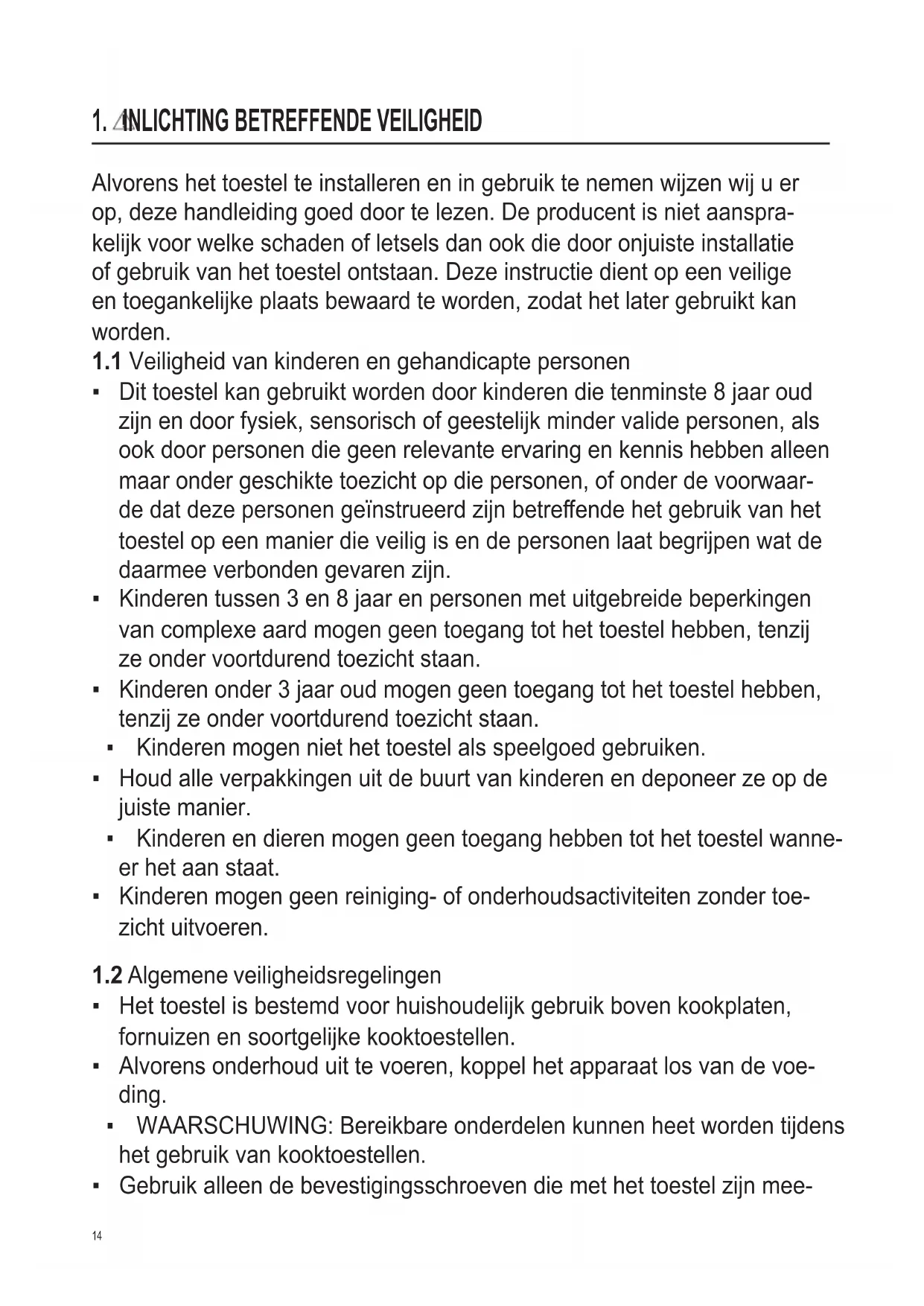

Alvorens het toestel te installeren en in gebruik te nemen, wijzen wij u erop deze handleiding goed door te lezen. De producent is niet aansprakelijk voor welke schade of letsels dan ook die door onjuiste installatie of gebruik van het toestel ontstaan. Deze instructie dient op een veilige en toegankelijke plaats bewaard te worden, zodat deze later gebruikt kan worden.

1.1 Veiligheid van kinderen en gehandicapte personen

• Dit toestel kan gebruikt worden door kinderen die ten minste 8 jaar oud zijn en door fysiek, sensorisch of geestelijk minder valide personen, alsook door personen die geen relevante ervaring en kennis hebben, alleen onder geschikt toezicht op die personen, of onder de voorwaarde dat deze personen geïnstrueerd zijn betreffende het gebruik van het toestel op een manier die veilig is en de personen laat begrijpen wat de daarmee verbonden gevaren zijn.
• Kinderen tussen 3 en 8 jaar en personen met uitgebreide beperkingen van complexe aard mogen geen toegang tot het toestel hebben, tenzij ze onder voortdurend toezicht staan.
• Kinderen onder 3 jaar oud mogen geen toegang tot het toestel hebben, tenzij ze onder voortdurend toezicht staan.
• Kinderen mogen het toestel niet als speelgoed gebruiken.
• Houd alle verpakkingen uit de buurt van kinderen en deponeer ze op de juiste manier.
• Kinderen en dieren mogen geen toegang hebben tot het toestel wanneer het aan staat.
• Kinderen mogen geen reinigings- of onderhoudsactiviteiten zonder toezicht uitvoeren.

1.2 Algemene veiligheidsregelingen

• Het toestel is bestemd voor huishoudelijk gebruik boven kookplaten, fornuizen en soortgelijke kooktoestellen.
• Alvorens onderhoud uit te voeren, koppel het apparaat los van de voeding.
• WAARSCHUWING: Bereikbare onderdelen kunnen heet worden tijdens het gebruik van kooktoestellen.
• Gebruik alleen de bevestigingsschroeven die met het toestel zijn meegeleverd;

indien er geen schroeven zijn meegeleverd, gebruik dan de schroeven die in de installatie-instructie worden aanbevolen.

• Gebruik geen lijm om het toestel te bevestigen.
• De minimale afstand tussen het oppervlak van de kookplaat waarop de pannen staan en het onderste deel van het fornuis moet minstens 65 cm zijn, tenzij anders aangegeven in de installatie-instructie. Als in de instructie voor de montage van de kookplaat een grotere afstand is aangegeven, moet hiermee rekening worden gehouden.

- De luchtafvoer moet voldoen aan de lokale voorschriften.

- Zorg voor goede ventilatie in de ruimte waar het toestel is geïnstalleerd om te voorkomen dat ongewenste gassen de ruimte binnendringen door apparaten die gas of andere brandstoffen verbranden, inclusief open vuur.

- Zorg ervoor dat de ventilatieopeningen niet worden geblokkeerd en dat de lucht die door het toestel wordt verzameld niet wordt getransporteerd naar een kanaal dat wordt gebruikt voor het afvoeren van rook en stoom van andere toestellen (centrale verwarmingssystemen, thermosifonen, waterverwarmers, enz.).

- Wanneer het toestel gelijktijdig met andere toestellen aan staat, mag het maximale vacuüm dat in de ruimte wordt gegenereerd niet groter zijn dan 0,04 mbar.

- Wees voorzichtig om de voedingskabel niet te beschadigen. Om een beschadigde voedingskabel te vervangen, neem contact op met een door ons erkend servicecentrum of een elektricien.

- Indien het toestel rechtstreeks op de voeding is aangesloten, moet de elektrische installatie zijn uitgerust met een isolatieapparaat dat het mogelijk maakt om het toestel volledig van het stroomnet los te koppelen. Volledige ontkoppeling moet voldoen aan de voorwaarden die zijn gespecificeerd in overspanningscategorie III. Het toestel voor ontkoppeling moet worden aangesloten door middel van vaste bedrading conform de bedradingsregels.

- Flambeer niet onder het apparaat.

- Gebruik geen gevaarlijke of explosieve substanties om materialen en dampen te verwijderen.

- Het toestel moet regelmatig worden gereinigd, zodat de staat van het oppervlak niet verslechtert.

- Het toestel moet regelmatig met een zacht doekje worden gereinigd.

• Gebruik geen stoomreiniger, waterspray, schurende schoonmaakmiddelen of scherpe metalen schrapers om het oppervlak van het toestel te reinigen. Gebruik alleen neutrale schoonmaakmiddelen.
• Reinig vetfilters regelmatig (ten minste één keer per 2 maanden) en verwijder vetaanslag van het toestel om het risico van brand te voorkomen.
• Gebruik een doekje of een borstel om de binnenkant van het toestel schoon te maken.

2. VEILIGHEIDSRICHTLIJNEN

2.1 Installatie

WAARSCHUWING! Gevaar van letsels, elektrische schokken en brandwonden of van schade aan het toestel.

• Alleen een gekwalificeerd persoon mag dit toestel installeren.
• Installeer geen beschadigd toestel en maak er eveneens geen gebruik van.
• Volg de installatie-instructie die met het toestel is meegeleverd.
• Omdat het toestel zwaar is, wees altijd voorzichtig als u het verplaatst. Gebruik altijd veiligheidshandschoenen en gesloten, duurzame schoenen.
• Alvorens het toestel te installeren, verwijder de etikettering en de beschermende folie.
• Voer de afgezogen lucht niet uit door een muurholte, tenzij de holte voor dat doel is ontworpen.

2.2 Elektrische aansluiting

WAARSCHUWING! Gevaar van brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gekwalificeerde elektricien gedaan worden.
• Zorg ervoor dat de parameters op het typeplaatje compatibel zijn met de elektrische specificaties van de hoofdvoeding.
• Als het symbool (☐) niet op het typeplaatje geprint staat, moet het toestel worden geaard.
• Maak altijd gebruik van een correct geïnstalleerd en volledig geïsoleerd stopcontact.
• Zorg ervoor dat de stroomvoer niet in de knoop raakt.
• Gebruik geen stekkerdoos of verlengkabels.
• Als het stopcontact los zit, mag de stekker niet daaraan aangesloten worden.
• Trek niet aan de voedingskabel om het toestel los

te koppelen. Trek altijd aan de stekker.

• De schokbescherming van onder spanning staande en geïsoleerde delen moet zodanig worden bevestigd dat deze niet zonder gereedschap kan worden verwijderd.
• Zorg ervoor dat het toestel correct is geïnstalleerd. Een losse en onjuiste elektriciteitskabel kan de contactpunten te heet maken.
• Sluit het toestel pas aan op het einde van de installatie. Zorg ervoor dat er na de installatie toegang tot het elektriciteitsnet is.

2.3 Gebruik

WAARSCHUWING! Gevaar van letsels, brandwonden, en elektrische schokken.

• Het toestel is uitsluitend voor het koken bestemd. Gebruik het toestel niet voor andere doeleinden.
• Wijzig de specificatie van dit toestel niet.
• Gebruik het toestel niet met natte handen of als het in contact met water komt.
• Gebruik uitsluitend de accessoires die met het toestel zijn meegeleverd.
• Houd vlammen of verwarmde voorwerpen uit de buurt van vetten en oliën tijdens het koken en frituren.
• Gebruik geen onbedekte elektrische roosters.
• Gebruik het toestel niet als opslag oppervlakte.
• Gebruik geen vergrootglazen, brillen of soortgelijke optische apparaten om rechtstreeks naar de verlichting van het toestel te kijken.

2.4 Onderhoud

• Om het toestel te repareren, neem contact op met een geautoriseerd servicecentrum.
• Gebruik alleen originele vervangingsonderdelen.

2.5 Gebruik

WAARSCHUWING! Het risico van letsels of stikken.

Informatie over het juiste gebruik van het toestel kunt u verkrijgen door contact op te nemen met de lokale autoriteiten.

• Schakel de elektriciteit van het toestel uit.
• Knip de voedingskabel dicht bij de behuizing van het toestel af en deponeer het.

3. ONDERHOUD

Reiniging van de vetfilters. Minstens 1 keer in de 2 maanden reinigen om brandgevaar te vermijden, afhankelijk van het gebruik.

Was de filters met de hand of in de vaatwasser met een neutraal reinigingsmiddel. De vaatwasser kan de kleur van de filters iets doen vervagen; dit heeft echter geen invloed op de goede werking van de filters.

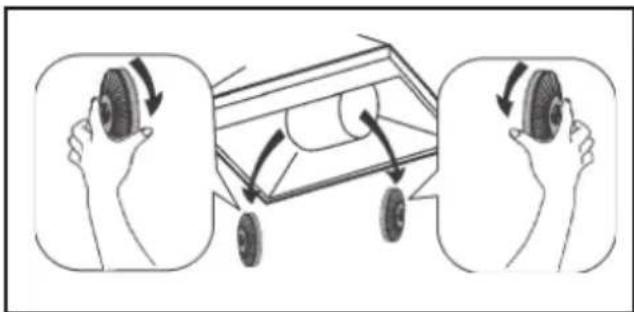

Het actieve koolstoffilter kan niet worden gewassen of gerecycled, en moet ongeveer om de 4 maanden worden vervangen, of vaker bij zeer intensief gebruik.

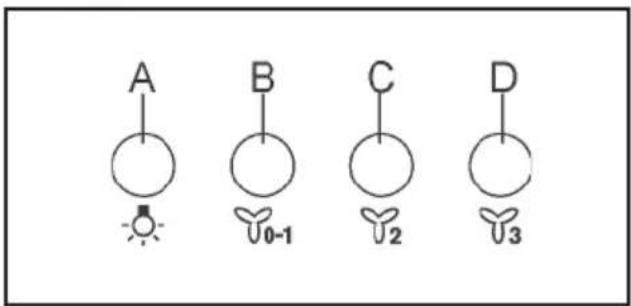

Toets A = schakelaar voor de verlichting.

Toets B = schakelaar AAN/UIT motor 1e snelheid.

Toets C = schakelaar 2e snelheid.

Toets D = schakelaar 3e snelheid.

5. INSTALLATIEMETHODEN

De afzuigkap is beschikbaar in verschillende afvoer- of recirculatie-uitvoeringen. Beslis op voorhand welke installatie u verkiest (afvoer of recirculatie).

Voor een grotere doeltreffendheid, is het raadzaam de aanzuigende kap te installeren (indien mogelijk). Voor het beste rendement, is het raadzaam (indien mogelijk) een afvoer-afzuigkap te installeren.

Afvoer-afzuigkap

De kap filtert de afgezogen lucht en voert die af door een afvoerbuis.

Recirculatie-afzuigkap

De kap filtert en recirculeert de gezuiverde lucht in de binnenruimte.

6. VERLICHTING

Koppel de afzuigkap los van het elektriciteitsnet.

⚠ Waarschuwing! Alvorens het lampje aan te raken, dient te worden gecontroleerd of deze is afgekoeld.

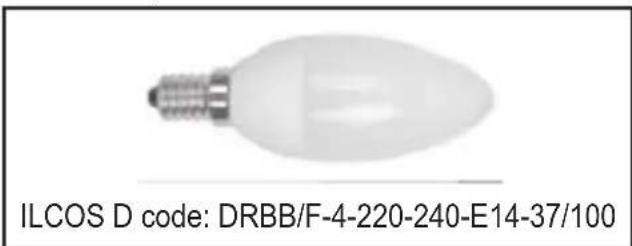

Het lampje moet worden vervangen door een lampje van hetzelfde type (CANDLE LED 4W, 220-240V, E14, ø37mm).

7. ZORG VOOR HET MILIEU

Materialen met het symbool moeten gerecycled worden.

Plaats de verpakking in relevante containers om ze te recyclen.

Help het milieu en het menselijk welzijn te beschermen door afval van elektrische en elektronische apparaten te recyclen. Toestellen met het symbool

mogen niet samen met het huishoudelijk afval worden gedeponeerd.

Retourneer het product naar uw lokale recyclingfaciliteit of neem contact op met uw gemeente.
