Marka	Zanussi
Model	ZFCX19X
Typ produktu	Okap kuchenny
Tryb instalacji	Wyciągowy (odprowadzanie na zewnątrz) lub filtrujący (recyrkulacja wewnętrzna)
Liczba prędkości silnika	3 (1., 2., 3.)
Oświetlenie	LED, typ CANDLE LED 4W, 220-240V, E14, ø37mm
Filtr tłuszczowy	Zmywalny w zmywarce, czyścić co 2 miesiące
Filtr węglowy	Niemywalny, wymieniać co 4 miesiące
Zasilanie elektryczne	220-240 V
Całkowita moc	Nieokreślona (szacowana: 150-250 W)
Minimalna odległość płyta-okap	65 cm
Przeznaczenie	Nad domowymi płytami grzewczymi
Regularna konserwacja	Czyszczenie zewnętrzne miękką szmatką i neutralnym detergentem
Bezpieczeństwo dzieci i osób wrażliwych	Użytkowanie pod nadzorem od 8 roku życia
Możliwość naprawy	Skontaktuj się z autoryzowanym centrum serwisowym, oryginalne części
Utylizacja	Nie wyrzucać z odpadami domowymi, poddać recyklingowi
Waga	Nieokreślona (szacowana: 10-15 kg)

Często zadawane pytania - ZFCX19X ZANUSSI

Jak zainstalować okap Zanussi ZFCX19X w wersji wyciągowej?

Do instalacji w wersji wyciągowej okap należy podłączyć do kanału wentylacyjnego prowadzącego na zewnątrz. Postępuj zgodnie z dostarczoną instrukcją instalacji. Minimalna odległość między płytą grzewczą a okapem wynosi 65 cm.

Jak czyścić filtry tłuszczowe okapu?

Filtry tłuszczowe należy czyścić co najmniej co 2 miesiące. Można je myć ręcznie neutralnym detergentem lub w zmywarce. Ewentualne odbarwienie nie wpływa na ich skuteczność.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy nie jest mywalny i należy go wymieniać co 4 miesiące lub częściej w przypadku intensywnego użytkowania.

Jakiego typu żarówki użyć do wymiany oświetlenia?

Użyj żarówki typu CANDLE LED 4W, 220-240V, trzonek E14, średnica 37 mm. Referencja ILCOS D: DRBB/F-4-220-240-E14-37/100.

Czy dzieci mogą używać okapu?

Urządzenie może być używane przez dzieci w wieku co najmniej 8 lat pod nadzorem. Dzieci poniżej 3 roku życia nie powinny mieć do niego dostępu bez stałego nadzoru.

Co zrobić, jeśli okap przestanie działać?

Najpierw sprawdź zasilanie elektryczne. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym centrum serwisowym. Nie próbuj samodzielnie naprawiać urządzenia.

Czy można używać okapu bez kanału wydechowego?

Tak, okap może być używany w wersji filtrującej (recyrkulacja). Powietrze jest filtrowane przez filtr węglowy i zawracane do pomieszczenia. Zainstaluj filtr węglowy, jeśli wybierzesz ten tryb.

Jak czyścić zewnętrzną część okapu?

Użyj miękkiej szmatki z neutralnym detergentem. Nie używaj myjki parowej, rozpylonej wody, środków ściernych ani metalowych skrobaków.

Jaka jest minimalna wysokość między płytą a okapem?

Minimalna odległość między powierzchnią płyty grzewczej a dolną częścią okapu wynosi 65 cm, chyba że instrukcja płyty stanowi inaczej.

Jak całkowicie wyłączyć okap?

Użyj przycisku B (ON/OFF silnika, 1. prędkość), aby wyłączyć silnik. Przycisk A służy do włączania/wyłączania oświetlenia niezależnie.

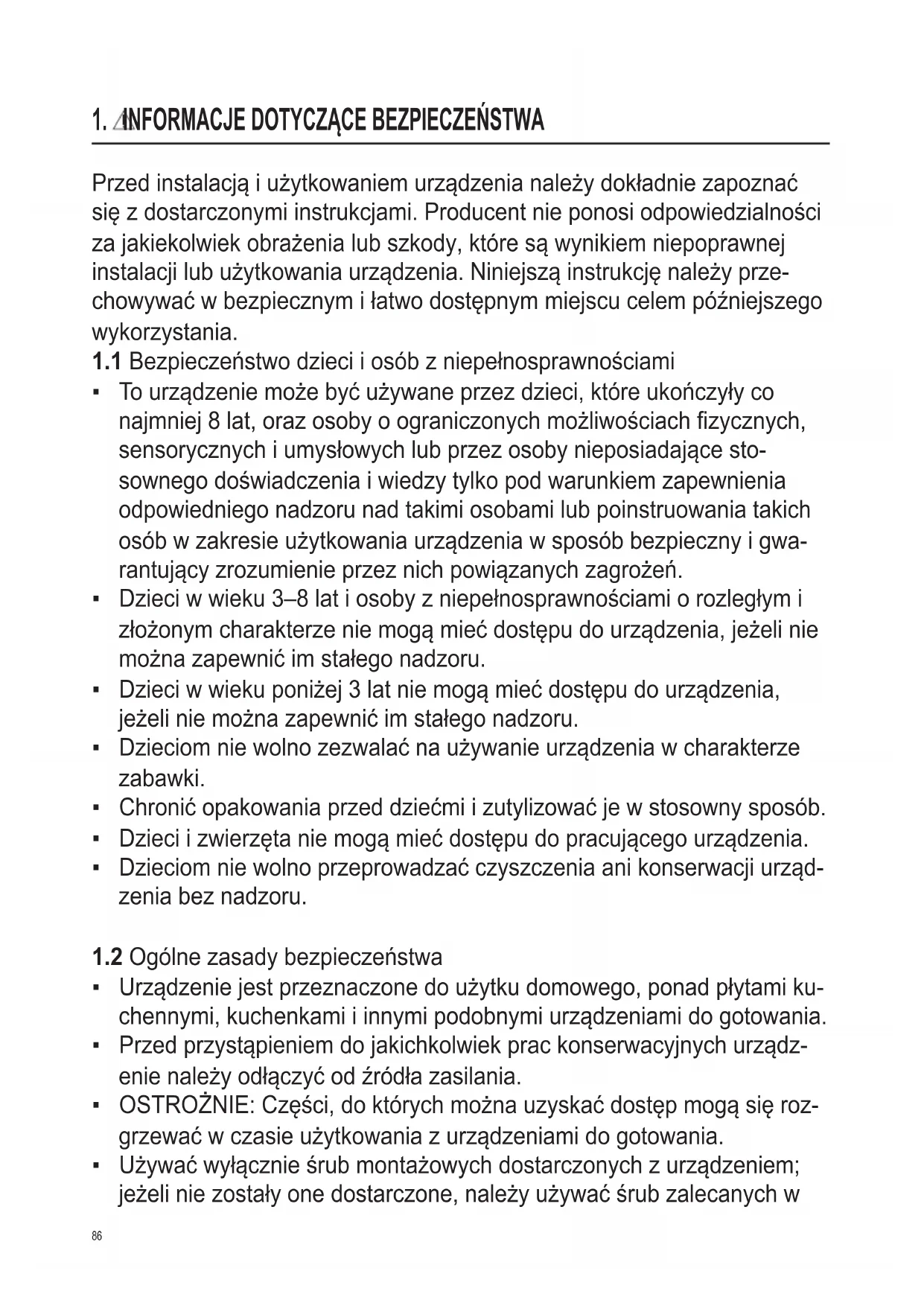

INSTRUKCJA OBSŁUGI ZFCX19X ZANUSSI

Przed instalacją i użytkowaniem urządzenia należy dokładnie zapoznać się z dostarczonymi instrukcjami. Producent nie ponosi odpowiedzialności za jakiekolwiek obrażenia lub szkody, które są wynikiem niepoprawnej instalacji lub użytkowania urządzenia. Niniejszą instrukcję należy przechowywać w bezpiecznym i łatwo dostępnym miejscu celem późniejszego wykorzystania.

1.1 Bezpieczeństwo dzieci i osób z niepełnosprawnościami

• To urządzenie może być używane przez dzieci, które ukończyły co najmniej 8 lat, oraz osoby o ograniczonych możliwościach fizycznych, sensorycznych i umysłowych lub przez osoby nieposiadające stosownego doświadczenia i wiedzy tylko pod warunkiem zapewnienia odpowiedniego nadzoru nad takimi osobami lub poinstruowania takich osób w zakresie użytkowania urządzenia w sposób bezpieczny i gwarantujący zrozumienie przez nich powiązanych zagrożeń.
• Dzieci w wieku 3–8 lat i osoby z niepełnosprawnościami o rozległym i złożonym charakterze nie mogą mieć dostępu do urządzenia, jeżeli nie można zapewnić im stałego nadzoru.
• Dzieci w wieku poniżej 3 lat nie mogą mieć dostępu do urządzenia, jeżeli nie można zapewnić im stałego nadzoru.
• Dzieciom nie wolno zezwalać na używanie urządzenia w charakterze zabawki.
• Chronić opakowania przed dziećmi i zutylizować je w stosowny sposób.
• Dzieci i zwierzęta nie mogą mieć dostępu do pracującego urządzenia.
• Dzieciom nie wolno przeprowadzać czyszczenia ani konserwacji urządzenia bez nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone do użytku domowego, ponad płytami kuchennymi, kuchenkami i innymi podobnymi urządzeniami do gotowania.
• Przed przystąpieniem do jakichkolwiek prac konserwacyjnych urządzenie należy odłączyć od źródła zasilania.
• OSTROŻNIE: Części, do których można uzyskać dostęp mogą się rozgrzewać w czasie użytkowania z urządzeniami do gotowania.
• Używać wyłącznie śrub montażowych dostarczonych z urządzeniem; jeżeli nie zostały one dostarczone, należy używać śrub zalecanych w

instrukcji instalacji.

• Nie korzystać z klejów celem przytwierdzenia urządzenia.
• Minimalna odległość między powierzchnią płyty kuchennej, na której znajdują się utensylia do gotowania i dolną częścią urządzenia powinna wynosić 65 cm, chyba że w instrukcji instalacji określono inaczej. Jeżeli w instrukcji instalacji płyty kuchennej określona została większa odległość, należy to uwzględnić.

- Odprowadzenie powietrza wylotowego powinno zostać przygotowane zgodnie z miejscowo obowiązującymi przepisami prawa.

- W pomieszczeniu, w którym urządzenie jest zainstalowane, należy zapewnić dobrą wentylację powietrza celem uniknięcia ryzyka przepływu wstecznego do pomieszczenia niechcianych gazów z urządzeń spałających gaz lub inne paliwa, włączając w to otwarty ogień.

- Upewnić się, że otwory wentylacyjne nie są zablokowane, a powietrze pobierane przez urządzenie nie jest doprowadzane do przewodu wykorzystywanego do usuwania dymu i pary z innych urządzeń (układ centralnego ogrzewania, termosyfony, podgrzewacze wody itp.).

- Kiedy urządzenie pracuje z innymi urządzeniami, maksymalna próżnia generowana w pomieszczeniu nie powinna przekraczać wartości 0,04 mbar.

- Zachować ostrożność, aby nie uszkodzić przewodu zasilającego. W celu wymiany uszkodzonego przewodu zasilającego należy skontaktować się z naszym autoryzowanym centrum serwisowym lub elektrykiem.

- Jeżeli urządzenie jest podłączone bezpośrednio do źródła zasilania, instalacja elektryczna musi być wyposażona w odłącznik, który pozwala na całkowite odłączenie urządzenia od źródła zasilania. Całkowite odłączenie musi spełniać warunki określone dla kategorii III przepięcia. Urządzenie zastosowane do rozłączania musi być podłączone za pomocą stałego oprzewodowania, zgodnie z zasadami wykonywania połączeń przewodowych.

- Nie flambirować pod urządzeniem.

- Nie używać urządzenia do usuwania materiałów i oparów substancji niebezpiecznych lub wybuchowych.

- Urządzenie należy regularnie czyścić, aby zapobiec pogorszeniu się stanu materiału powierzchni.

- Urządzenie należy regularnie czyścić za pomocą miękkiej ściereczki.

• Do czyszczenia powierzchni urządzenia nie używać urządzenia do czyszczenia parą, natrysku wodnego, ściernych środków czyszczących lub ostrych metalowych skrobaków. Używać tylko neutralnych detergentów.
• Filtry tłuszczu czyścić regularnie (minimum co 2 miesiące) i usuwać z urządzenia odkładający się tłuszcz, aby zapobiec zagrożeniu pożarem.
• Do czyszczenia wnętrza urządzenia należy używać ściereczki lub szczotki.

2. WSKAZÓWKI BEZPIECZEŃSTWA

2.1 Instalacja

⚠️ OSTRZEŻENIE! Ryzyko obrażeń, porażenia prądem elektrycznym, oparzeń lub uszkodzenia urządzenia.

• Instalację urządzenia może przeprowadzać tylko wykwalifikowana osoba.
• Nie instalować ani nie użytkować uszkodzonego urządzenia.
• Postępować zgodnie z instrukcją instalacji dostarczoną z urządzeniem.
• Z uwagi na duży ciężar urządzenia, zawsze przy jego przemieszczaniu zachowywać należytą ostrożność. Zawsze stosować rękawice ochronne i pełne, wytrzymałe obuwie.
• Przed instalacją urządzenia usunąć wszystkie opakowania, etykiety i folię ochronną.
• Nie wyprowadzać powietrza przez otwór ścienny, chyba że otwór jest przeznaczony do tego celu.

2.2 Przyłącze elektryczne

⚠️ OSTRZEŻENIE! Ryzyko pożaru i porażenia prądem elektrycznym.

- Przyłącze elektryczne powinno zostać wykonane przez wykwalifikowanego elektryka.

- Upewnić się, że parametry na tabliczce znamionowej są zgodne z charakterystyką źródła zasilania.

- Jeżeli symbol (☐) nie jest nadrukowany na tabliczce znamionowej, urządzenie należy uziemić.

- Należy zawsze korzystać z poprawnie zamontowanego i całkowicie izolowanego gniazda.

- Nie pozostawiać zwisającego przewodu zasilającego.

- Nie używać adapterów wielowtyczkowych ani przedłużaczy.

- Jeżeli gniazdo sieciowe jest poluzowane, nie

należy podłączać do niego urządzenia.

• Nie odłączać urządzenia ciągnąc je za przewód zasilający. Należy zawsze ciągnąć za wtyczkę.
• Zabezpieczenie przed porażeniem prądem elektrycznym części pod napięciem i części izolowanych musi być zamontowane w taki sposób, aby uniemożliwić jego demontaż bez użycia narzędzi.
• Upewnić się, że urządzenie jest zainstalowane poprawnie. Poluzowany i niewłaściwy przewód zasilający może spowodować nadmierne nagrzewanie się styków.
• Urządzenie należy podłączyć dopiero po zakończeniu instalacji. Upewnić się, że po instalacji źródło zasilania jest dostępne.

2.3 Użytkowanie

⚠️ OSTRZEŻENIE! Ryzyko obrażeń, poparzeń i porażenia prądem elektrycznym.

• Urządzenie jest przeznaczone wyłącznie do gotowania. Nie używać urządzenia w celach innych, niż określone.
• Nie zmieniać specyfikacji urządzenia.
• Nie obsługiwać urządzenia mokrymi rękoma ani wtedy, kiedy ma kontakt z wodą.
• Używać wyłącznie akcesoriów dostarczonych wraz z urządzeniem.
• W czasie gotowania i smażenia tłuszcze i oleje nie mogą wchodzić w kontakt z płomieniami ani z rozgrzanymi obiektami.
• Nie korzystać z nieosłoniętych rusztów elektrycznych.
• Nie używać urządzenia jako podstawy do przechowywania innych przedmiotów.
• Nie używać szkieł powiększających, okularów ani innych podobnych urządzeń optycznych celem bezpośredniego spoglądania na źródło światła urządzenia.

2.4 Serwisowanie

- Aby naprawić urządzenie, należy skontaktować

się z autoryzowanym centrum serwisowym.

- Korzystać wyłącznie z oryginalnych części zamiennych.

2.5 Utylizacja

OSTRZEŻENIE! Ryzyko obrażeń lub uduszenia.

• Informacje na temat poprawnej utylizacji urządzenia można uzyskać kontaktując się z lokalnymi władzami.
• Odłączyć urządzenie od źródła zasilania.
• Odciąć przewód zasilający tuż przy korpusie urządzenia i zutylizować go.

3. KONSERWACJA

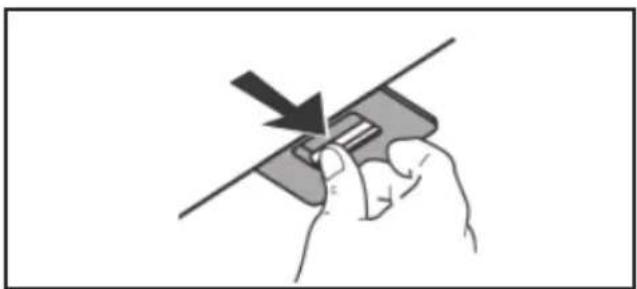

Czyszczenie filtrów przeciwtłuszczowych. Czyścić przynajmniej raz na 2 miesiące, aby uniknąć ryzyka pożaru, w odniesieniu do produkcji. Myć z użyciem neutralnego środka myjącego ręcznie lub w zmywarce. W przypadku mycia w zmywarce, ewentualne wystąpienie odbarwienia nie wpływa w żaden sposób na jakość filtra.

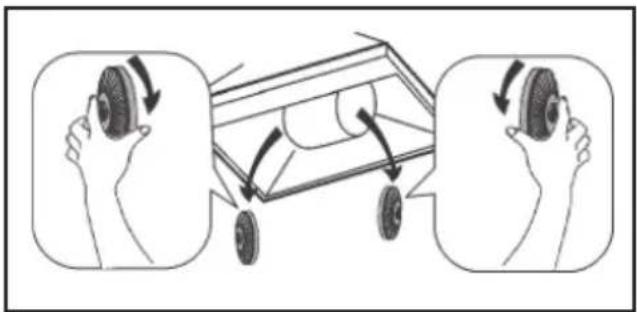

Aktywowany filtr węgla drzewnego nie nadaje się do czyszczenia i nie da się go odnowić oraz musi być wymieniany w przybliżeniu co 4 miesiące użytkowania lub częściej w przypadku szczególnie intensywnego użytkowania.

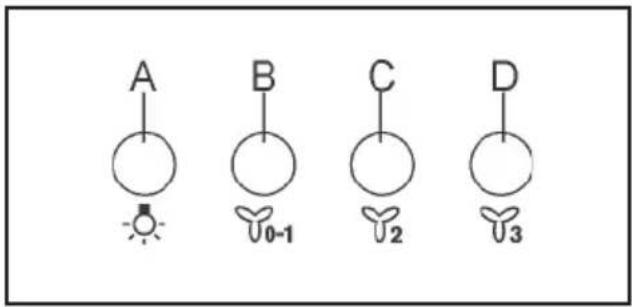

Przycisk A: Włącznik oświetlenia.

Przycisk B: Włącznik ON/OFF silnika na I prędkość obrotową.

Przycisk C: Przełącznik II prędkości.

Przycisk D: Przełącznik III prędkości.

5. METODY INSTALACJI

FILTRUJĄCE CZY WYCIĄGOWE?

Okap może być zamontowany w wersji filtrującej lub wyciągowej. Już na początku należy określić typ instalacji. O ile to możliwe, zalecamy zainstalowanie okapu w wersji wyciągowej, która pozwala uzyskać większą skuteczność.

Wersja wyciągowa

Okap zasysa powietrze zawierające opary i zapachy i wyprowadza na zewnątrz przez rurę wylotową.

Wersja filtrująca

Okap zasysa powietrze zawierające opary i zapachy, oczyszcza za pomocą filtra i zwraca oczyszczone powietrze z powrotem do pomieszczenia.

6. OŚWIETLENIE

Należy odłączyć okap od zasilania elektrycznego.

Ostrzeżenie! Przed dotknięciem żarówek,

należy upewnić się czy ostygły.

Wymienić na lampy tego samego typu

(CANDLE LED 4W, 220-240V, E14, ø37mm).

Materiały opatrzone symbolem 📋 należy poddać recyklingowi.

W celu poddania materiałów opakowaniowych recyklingowi należy umieścić je w przygotowanych dla nich

pojemnikach na odpady. Odpadowe urządzenia elektryczne i elektroniczne należy poddawać recyklingowi, aby pomóc w ochronie środowiska naturalnego i ludzkiego zdrowia. Urządzeń opatrzonych

symbolem 📋 nie wolno wyrzucać z odpadami domowymi.

Produkt należy przekazać do miejscowego zakładu przetwarzania odpadów lub skontaktować się z lokalnymi władzami.

Przed instalacją i użytkowaniem urządzenia należy uważnie przeczytać podane instrukcje. Producent nie ponosi odpowiedzialności za jakiekolwiek obrażenia lub szkody wynikające z nieprawidłowej instalacji lub użytkowania urządzenia. Niniejszą instrukcję należy przechowywać w bezpiecznym i łatwo dostępnym miejscu do późniejszego wykorzystania.
