Merkki	Zanussi
Malli	ZFCX19X
Tuotetyyppi	Liesituuletin
Asennustapa	Imuilmanpoisto (ulkoilmaan) tai kiertoilma (sisäkierto)
Moottorin nopeuksien lukumäärä	3 (1., 2., 3.)
Valaistus	LED, tyyppi CANDLE LED 4W, 220-240V, E14, ø37mm
Rasvasuodatin	Konepestävä, puhdistettava 2 kuukauden välein
Aktiivihiilisuodatin	Ei pestävä, vaihdettava 4 kuukauden välein
Sähkönsyöttö	220-240 V
Kokonaisteho	Ei määritelty (arvio: 150-250 W)
Liesituulettimen vähimmäisetäisyys liedestä	65 cm
Käyttötarkoitus	Kotitalouksien keittotason yläpuolella
Säännöllinen huolto	Ulkopinnan puhdistus pehmeällä liinalla ja neutraalilla pesuaineella
Lasten ja haavoittuvien henkilöiden turvallisuus	Käyttö valvonnassa 8-vuotiaasta alkaen
Korjattavuus	Ota yhteyttä valtuutettuun huoltokeskukseen, alkuperäisosat
Hävittäminen	Älä hävitä kotitalousjätteenä, kierrätä
Paino	Ei määritelty (arvio: 10-15 kg)

Usein kysytyt kysymykset - ZFCX19X ZANUSSI

Kuinka asentaa Zanussi ZFCX19X -liesituuletin imuversiona?

Asennettaessa imuversiona liesituuletin on liitettävä ulkoilmaan johtavaan poistokanavaan. Noudata mukana toimitettuja asennusohjeita. Keittotason ja liesituulettimen välinen vähimmäisetäisyys on 65 cm.

Kuinka puhdistaa liesituulettimen rasvasuodattimet?

Rasvasuodattimet on puhdistettava vähintään 2 kuukauden välein. Ne voidaan pestä käsin neutraalilla pesuaineella tai astianpesukoneessa. Mahdollinen värinmuutos ei vaikuta niiden tehokkuuteen.

Milloin aktiivihiilisuodatin on vaihdettava?

Aktiivihiilisuodatinta ei voi pestä, ja se on vaihdettava 4 kuukauden välein tai useammin, jos käyttö on runsasta.

Minkä tyyppinen lamppu valaistuksen vaihtoon?

Käytä tyypin CANDLE LED 4W, 220-240V, kanta E14, halkaisija 37 mm lamppua. Viite ILCOS D: DRBB/F-4-220-240-E14-37/100.

Voivatko lapset käyttää liesituuletinta?

Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset valvonnassa. Alle 3-vuotiaat lapset eivät saa käyttää laitetta ilman jatkuvaa valvontaa.

Mitä tehdä, jos liesituuletin ei toimi?

Tarkista ensin sähkönsyöttö. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltokeskukseen. Älä yritä korjata laitetta itse.

Voiko liesituuletinta käyttää ilman poistokanavaa?

Kyllä, liesituuletinta voidaan käyttää kiertoilmaversiona. Ilma suodatetaan aktiivihiilisuodattimella ja palautetaan huoneeseen. Asenna aktiivihiilisuodatin, jos valitset tämän tilan.

Kuinka puhdistaa liesituulettimen ulkopinta?

Käytä pehmeää liinaa ja neutraalia pesuainetta. Älä käytä höyrypuhdistinta, suihkutettavaa vettä, hankaavia aineita tai metallikaapimia.

Mikä on keittotason ja liesituulettimen välinen vähimmäiskorkeus?

Keittotason pinnan ja liesituulettimen alaosan välinen vähimmäisetäisyys on 65 cm, ellei keittotason ohjeissa toisin mainita.

Kuinka sammuttaa liesituuletin kokonaan?

Käytä painiketta B (moottorin ON/OFF-kytkin, 1. nopeus) moottorin sammuttamiseen. Painikkeella A voit kytkeä valaistuksen päälle tai pois päältä erikseen.

KÄYTTÖOHJE ZFCX19X ZANUSSI

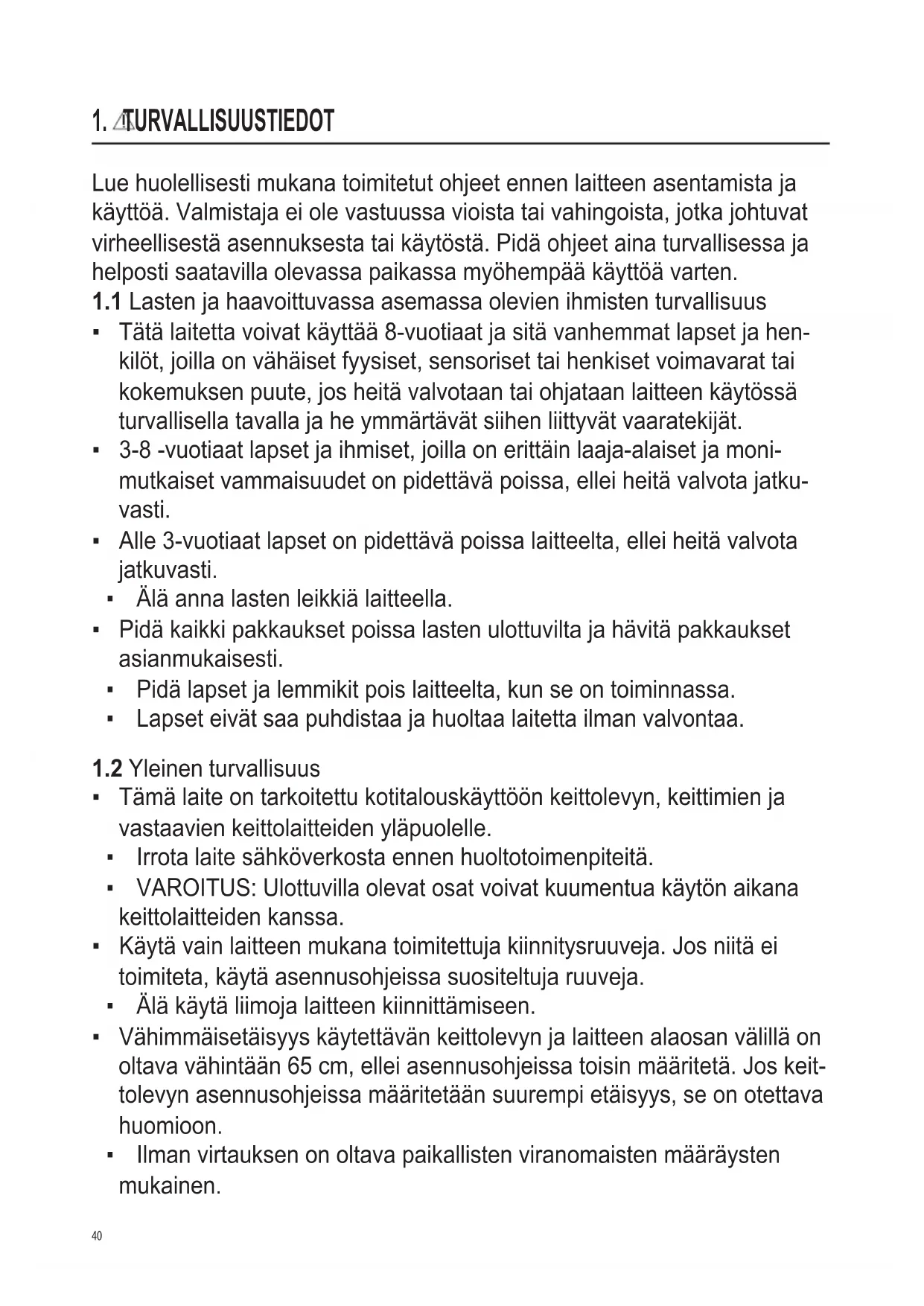

Lue huolellisesti mukana toimitetut ohjeet ennen laitteen asentamista ja käyttöä. Valmistaja ei ole vastuussa vioista tai vahingoista, jotka johtuvat virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina turvallisessa ja helposti saatavilla olevassa paikassa myöhempää käyttöä varten.

1.1 Lasten ja haavoittuvassa asemassa olevien ihmisten turvallisuus

• Tätä laitetta voivat käyttää 8-vuotiaat ja sitä vanhemmat lapset ja henkilöt, joilla on vähäiset fyysiset, sensoriset tai henkiset voimavarat tai kokemuksen puute, jos heitä valvotaan tai ohjataan laitteen käytössä turvallisella tavalla ja he ymmärtävät siihen liittyvät vaaratekijät.
• 3-8 -vuotiaat lapset ja ihmiset, joilla on erittäin laaja-alaiset ja moni-mutkaiset vammaisuudet on pidettävä poissa, ellei heitä valvota jatkuvasti.
• Alle 3-vuotiaat lapset on pidettävä poissa laitteelta, ellei heitä valvota jatkuvasti.
• Älä anna lasten leikkiä laitteella.
• Pidä kaikki pakkaukset poissa lasten ulottuvilta ja hävitä pakkaukset asianmukaisesti.
• Pidä lapset ja lemmikit pois laitteelta, kun se on toiminnassa.
• Lapset eivät saa puhdistaa ja huoltaa laitetta ilman valvontaa.

1.2 Yleinen turvallisuus

- Tämä laite on tarkoitettu kotitalouskäyttöön keittolevyn, keittimien ja vastaavien keittolaitteiden yläpuolelle.

- Irrota laite sähköverkosta ennen huoltotoimenpiteitä.

- VAROITUS: Ulottuvilla olevat osat voivat kuumentua käytön aikana keittolaitteiden kanssa.

- Käytä vain laitteen mukana toimitettuja kiinnitysruuveja. Jos niitä ei toimiteta, käytä asennusohjeissa suositeltuja ruuveja.

- Älä käytä liimoja laitteen kiinnittämiseen.

- Vähimmäisetäisyys käytettävän keittolevyn ja laitteen alaosan välillä on oltava vähintään 65 cm, ellei asennusohjeissa toisin määritetä. Jos keittolevyn asennusohjeissa määritetään suurempi etäisyys, se on otettava huomioon.

- Ilman virtauksen on oltava paikallisten viranomaisten määräysten mukainen.

• Huolehdi hyvästä ilmanvaihdosta huoneessasi, johon laite on asennettu, jotta ei-toivotut kaasut kaasua tai polttoainetta polttavista laitteista ja avoimista tulista eivät pääse takaisin huoneeseen.
• Varmista, että ilmanvaihtoaukot eivät ole tukkeutuneet eikä laitteen keräämää ilmaa siirretä muiden laitteiden hormiin ja höyryn poistoon käytettyyn kanavaan (keskuslämmitysjärjestelmät, termosifonit, vesilämmittimet, jne.).
• Kun laite toimii muiden laitteiden kanssa, huoneen enimmäistyhjiö ei saa ylittää 0,04 mbaria.
• Varmista, ettei sähköjohtoa vahingoiteta. Ota yhteys valtuutettuun huoltoliikkeeseen tai sähköasentajaan vahingoittuneen sähkökaapelin vaihtamiseksi.
• Jos laite on kytketty suoraan virtalähteeseen, sähköasennuksessa on oltava eristyslaite, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikissa navoissa. Täydellisen katkaisun on täytettävä ylijänniteluokassa III asetetut ehdot. Katkaisusta vastuussa olevat kiinnitysvälineet on liitettävä kiinteään johdotukseen johdotussääntöjen mukaisesti.
• Älä liekitä laitteen alla.
• Älä käytä vaarallisten tai räjähtävien aineiden ja höyryjen poistamiseen.
• Puhdista laite säännöllisesti pinnan materiaalin heikkenemisen estämiseksi.
• Puhdista laite säännöllisesti pehmeällä kankaalla.
• Älä käytä höyrypuhdistinta, vesisuihketta, hankaavia puhdistusaineita tai teräviä metalliraaputtimia laitteen pinnan puhdistamiseen. Käytä vain neutraaleja pesuaineita.
• Puhdista rasvansuodattimet säännöllisesti (vähintään joka toinen kuukausi) ja poista rasvankerrostumat laitteesta tulipalon välttämiseksi.
• Käytä kangasta tai harjaa laitteen sisäosien puhdistamiseen.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS! Loukkaantumisvaara, sähköisku, tulipalot tai laitteen vaurioituminen.

• Tämän laitteen saa asentaa vain tarkoitukseen pätevä henkilö.
• Älä asenna tai käytä vaurioitunutta laitetta.
• Noudata laitteen mukana toimitettuja asennu-sohjeita.
• Ole varovainen, kun siirrät laitetta, koska se on

raskas. Käytä aina suojakäsineitä ja suljettuja jalkineita.

• Poista kaikki pakkaukset, merkinnät ja suojakalvo ennen laitteen asennusta.
• Älä asenna poistoilmaa seinän onteloon, ellei onteloa ole suunniteltu tähän tarkoitukseen.

2.2 Tarkista sähköliitännät

• VAROITUS! Tulipalon ja sähköiskun vaara.
• Valtuutetun sähköasentajan tulee tehdä kaikki sähköliitännät.
• Varmista, että arvokilvessä olevat parametrit

ovat yhteensopivia verkkovirran sähkösyötteiden kanssa.

- Jos merkkiä (☐) ei ole painettu arvokilpeen, laite on maadoitettava.

- Käytä aina oikein asennettua sähköiskulta suojaavaa pistorasiaa.

- Älä anna sähkökaapelin sotkeutua.

- Älä käytä monikytkentäisiä sovittimia ja ja- tkojohtoja.

- Jos verkkovirtapistorasia on löysällä, älä kytke verkkovirtapistoketta.

- Älä vedä sähkökaapelista irrottaaksesi laitteen. Vedä aina verkkopistokkeesta.

- Jännitteisten ja eristettyjen osien sähköiskusuoja on kiinnitettävä siten, ettei sitä voida irrottaa ilman työkaluja.

- Varmista, että laite on asennettu oikein. Löysä ja vääärä sähkökaapeli voi tehdä liittimen liian kuumaksi.

- Kytke laite asennuksen lopussa. Varmista, että asennuksen jälkeen päästään sähköverkkoon.

2.3 Käyttö

ROITUS! Loukkaantumisen, palovammojen ja sähköiskun vaara.

- Tämä laite on tarkoitettu vain keittotarkoituksiin. Älä käytä laitetta muuhun tarkoitukseen.

- Älä muuta laitteen määritystä.

- Älä käytä laitetta märin käsin tai kun se on kosketuksessa yeden kanssa.

- Käytä vain laitteen mukana toimitettuja lisävarusteita.

- Pidä liekit ja kuumat esineet poissa rasvoista ja öljyistä keittämisen ja paistamisen aikana.

- Älä käytä kannettomia sähköraastimia.

- Älä käytä laitetta varasto-

- pintana.

- Älä käytä suurennuslasia, kiikareita tai vastaavia optisia laitteita katsoaksesi suoraan laitteen valaistukseen.

2.4 Huolto

- Ota laitteen korjaamiseksi yhteyttä valtuutettuun huoltolikkeeseen.

- Käytä vain alkuperäisiä varaosia.

2.5 Hävittäminen

△ VAROITUS! Loukkaantumis- tai tukehtumi-

svaara.

- Ota yhteyttä kunnan viranomaisiin saadaksesi tietoa laitteen oikeasta hävittämisestä.

- Irrota laite verkkovirrasta.

- Katkaise sähkökaapeli laitteen läheltä ja hävitä se.

3. HUOLTO

Rasvasuodatinten puhdistus. Puhdista vähintään kahden kuukauden välein tulipalovaaran ehkäisemiseksi, suhteessa käyttää.

Puhdista käsin tai astianpesukoneessa miedolla pesuaineella. Jos peset suodattimen astianpesukoneessa, se saattaa haalistua, mikä ei mitenkään vaikuta sen toimintaan.

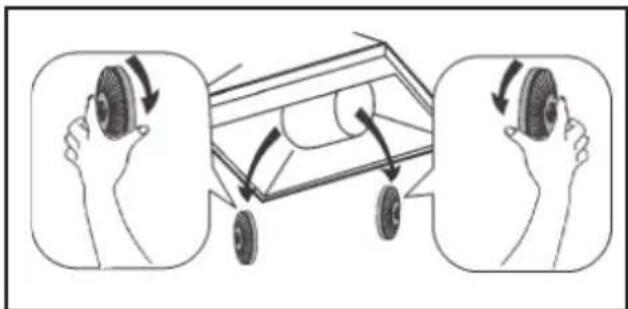

Aktivoitu puuhiilisuodatin ei sovellu puhdistettavaksi eikä sitä voida uudistaa ja se pitää vaihtaa noin joka 4. käyttökuukausi tai useammin, jos käyttö on erityisen intensiivistä.

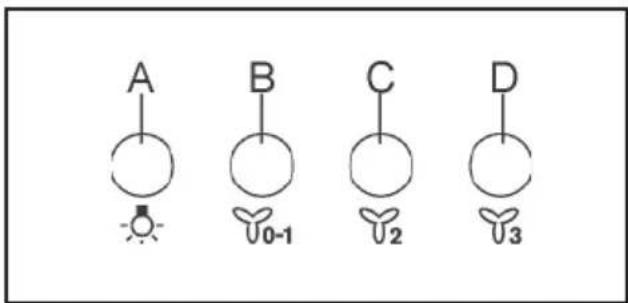

Painike B: nopeus 1; moottorin virtakytkin.

Painike C: nopeus 2. Painike

D: nopeus 3.

5. ASENNUSMENETELMÄT

SUODATIN- VAI IMUVERSIO?

Liesituuletin on saatavilla sekä suodatin- että imuversiona. Päätä heti alussa, kumman version haluat asentaa.

Tehon maksimoimiseksi suosittelemme asentamaan imuversion (jos se on mahdollista).

Imuversio

Liesituuletin puhdistaa ilman ja ohjaa sen poistokanavan.

Suodatinversio

Liesituuletin puhdistaa ilman ja puhaltaa puhtaan ilman takaisin huoneeseen.

6. VALAISTUS

Liesituuletin on irrotettava verkkovirrasta.

Varoitus! Ennen lamppuihin koskemista, e varmistaa, että ne ovat jäähtyneet.

Lamput on vaihdettava saman tyypin lamppuihin (CANDLE LED 4W, 220-240V, E14, ø37mm).

Kierrätä materiaalit symbolilla

Laita pakkaukset asianmukaisiin astioihin niiden kierrättämiseksi. Auta suojaamaan ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektro-nikkalaitteiden jätteitä.

Älä hävitä merkinnällä kotitalousjätteiden

varustettuja laitteita

kanssa. Palauta tuote paikalliseen kierrätyslaitoks-een tai ota yhteyttä kunnan toimistoon.
