NL/BE Bedienings- en veiligheidsinstructies Pagina 43

Correct gebruik.. 44

Uitvoering.. 44

Veiligheidsinstructies voor persluchtgereedschap.. 45

Gevaar door eruit geslingerde onderdelen.. 47

Gevaren door vastraken / opwikkelen.. 47

Gevaren tijdens het gebruik.. 48

Gevaren door herhaalde bewegingen.. 48

Gevaren door accessoires.. 48

Gevaren op de werkplek . 48

Gevaren door stof en dampen.. 49

Gevaren door lawaai.. 49

Gevaren door vibraties.. 49

Extra veiligheidsinstrumentes voor pneumatische machines.. 50

Ingebruikname

Steeksleutel of bit gebruiken.. 50

Koppelingenmake.. 50

Perslicht instellen

Draaimoment instellen . 51

Ingebruikname.. 51

Draairichting veranderen..

Apparaat goed vasthouden.. 52

Na de ingebruikname.. 52

Onderhoud . 52

Reiniging en onderhoud.. 53

Storingen oplossen

Opmerkingen rondon de garantie en het afhandelen van de service.. 53

Garantievoorwaarden.. 53

Omvang van de garantie.. 54

Afwikkeling in geval van garantie.. 54

Milieu- en verwijderingsinformatie.. 55

EG-conformiteitsverklaring.. 55

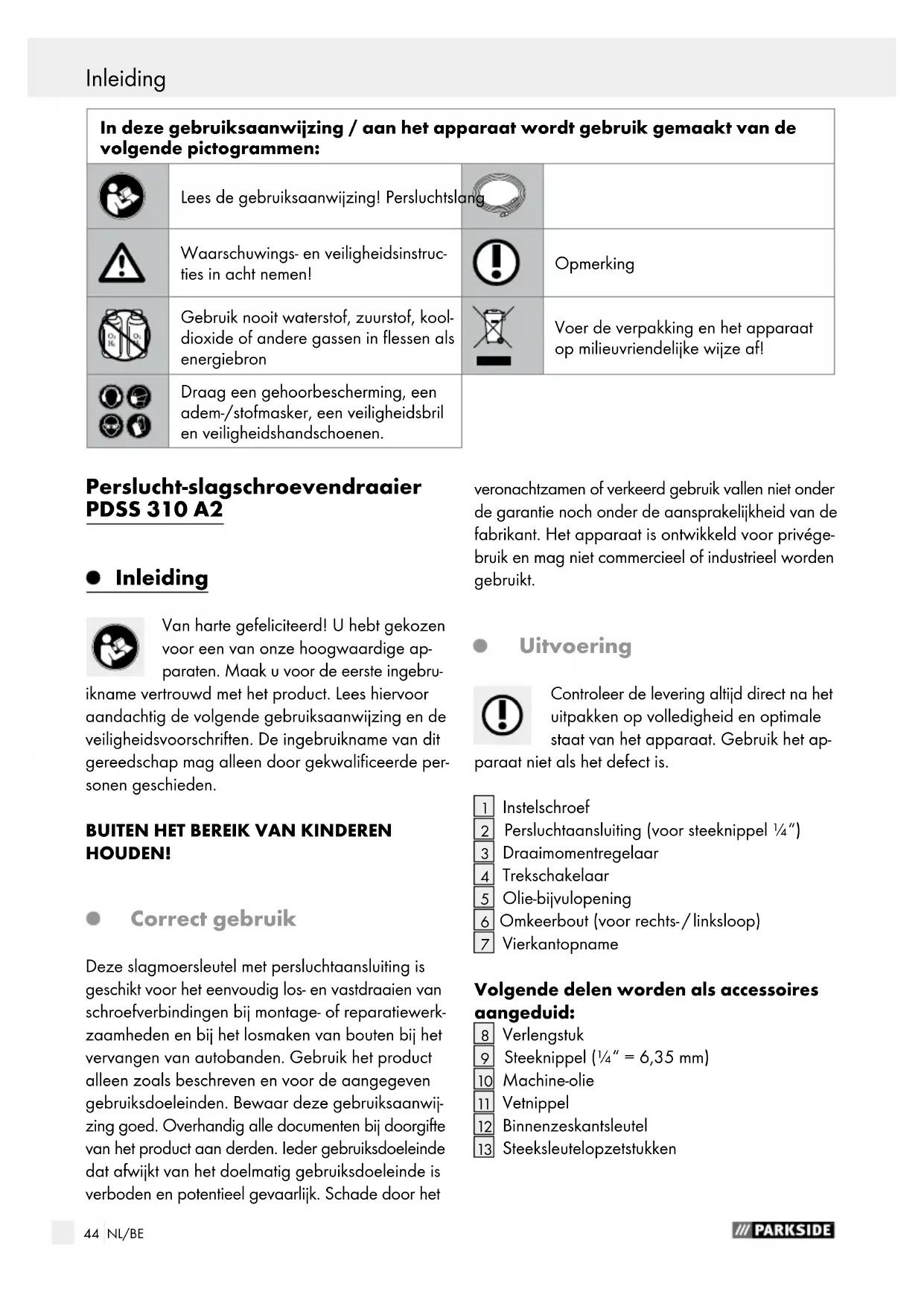

In deze bebruksaanwijzing / aan het apparaat worden gebruik gemaakt van de volgende pictogrammen:
	Lees de bebruksaanwijzing! Persluchtslang
	Waarschuwings- en veriligeidsinstruc-ties in ache nemen!		Opmerking
	Gebruik nooit waterstof, zuurstof, kool-dioxide of andere gassen in flessen als energiebron		Voer de verpakking en het apparaat op milieuvriendelijk wijze af!
	Draag een gehoorbescherming, eenadem-/stofmasker, een veriligeidsbril en veriligeidshandschoenen.

Perslucht-slagschroevendraaier PDSS 310 A2

Inleiding

Van harte gefeliciteerd! U hebt gekozen voor een van onsze hoogwaardige apparaten. Maak u voor de eerste ingebru

ikname vertrouwd met het product. Lees hiervoor aandachtig de volgende gebruiksaanwijzing en de veiligheidsvoorschriften. De ingebruikname van dit gereedschap mag alleen door gekwalificeerde personen geschieden.

BUITEN HET BEREIK VAN KINDEREN HOUDEN!

- Correct gebruik

Deze slagmoersleutel met persluchttaansluiting is geschikt voor het eenvoudig los- en vastdraaien van schroefverbindingen bij montage- of reparatiewerkzaamheden en bij het losmaken van bouten bij het verwangen van autobanden. Gebruik het product alleen zoals beschreven en voor de aangegeven gebruiksdoeleinden. Bewaar deze gebruiksaanwijzing goed. Overhandig alle documenten bij doorgifte van het product aan derden. leder gebruiksdoeleinde dat afwijkvt van het doelmatig gebruiksdoeleinde is verboden en potentieel gevaarlijk. Schade door het

veronachtzamen of verkeerd gebruik vallen nicht onder de garantie noch onder de aansprakelijkheid van de fabrikant. Het apparaat is ontwikkeld voor privégebruik en mag Niet commercieel of industrieel worden gebruikt.

Uitvoering

Controleer de levering alkijd direct na het uitpakken op volledigheid en optimale staat van het apparaat. Gebruik het ap

paraat Niet als het defect is.

Instelschroef
2 Persluchtaansluiting (voor steenkippel 1 / 4^ )
3 Draaimomentregelaar
4 Trekschakelaar
5 Olie-bijvulopening
6 Omkeerbout (voortrechts-/linksloop)
7Vierkantopname

Volgende delen worden als accessoires aangeduid:

8 Verlengstuk
9 Steenkippel (1 / 4^ = 6,35mm)
10 Machine-olie
[11] Vetnippel
12 Binnenzeskantsleutel
[13] Steeksleutelopzetstukken

Technische gegevens

Luchtverbruik: ca. 350 l/min

Werkdruk: max. 6,3 bar

Vierkantopname: 12'' (12,7mm)

Persluchtaansluting: 14'' (6,35 mm) NPT

Gereedschapopname: 12'' (12,7mm)

Max. draagimoment: 310 Nm

Toerental max.: 7000 min

Vermogen: 0,354 kW

Gewicht: ca. 2105g

Luchttoevoer:viaonderhoudseenheid

met filterdrukregelaar en olievernevelaar

Benodigde luchtkwaliteit: gereinigd, zonder condensaat en met olie verneveld

Compressoren: met minst. 50 | ketelin-houd

Geluidsdrukniveau / geluidsvermogen

(conform EN ISO 15744): ca. LpA: 79,5 dB(A)
ca. LWA: 90,5 dB(A)

Onzekerheid K: 3 dB Vibratie

(conform EN 28927-2): 3,9m / s^2

Onzekerheid K: 0,8m / s^2

Veiligheidsinstrumenties voor persluchtgereedschap

WAARSCHUWING! Als men gebruik maakt van persluchtgereedschap, dienen fondamentele veiligheidsmaatregelen getroffen te worden, om het risico op vuur, een elektrische schok of personlijk letsel te voorkomen. Lees voor de eerste ingebruikname de instructies in deze gebruiksaanwijzing aandachtig door, neem.Deze in acht en bewaar deze goed. De fabrikant is Niet aansprakelijk voor schade of lichamelijk letsel, welk is ontstaan odomat de gebruiksaanwijzing nicht in acht werden genomen.

De aangegeven bevaren zijn voor het algemeen gebruik van met de hand bediende perslucht-slagmoersleutels voorzienbaar. De gebruiker dient desal-niettemin specifieke risico's te beoordelen, die zich op basis van ieder gebruik voor kunnen doen.

GEVAAR! Houd uw handen of andere ledematen uit de buurt van de draciende onderdelen. Anders bestaat

gevaar op lichamelijk letsel.

BEKNELD RAKEN! Houd uw handen tijdens de werkking van het druklager (bijv. ringsleutel)uit de buurt. Dit geldt in het bijzonder tijdens het losdraaien van schroeven in enge werkruimtes.

LETSEL! Onderbreek de persluchttoevoer voor het wisselen van het gereedschap, het instellen en onderhoudswerkzaamheden.

VAAR! Gebruik voor de reiniging van het persluchtapparaat nooit benzine of andere ontvlambare vloeistoffen! In het persluchtapparaat achtergebleven gassen+kennen door een vonk vlam vatten en to de explosie van het persluchtapparaat leiden. Werk met het apparaat Niet in een omgeving waar explosiegevaar bestaat of waarin brandbare vloeistoffen, gassen of stoffen aanwezig zich. Bewerk geen materiaal, dat potentieel zeer brandhaar of explosief is of kan zich.

Voor veelvoudige gezaren dieren de veiligheidsinstrumentes voor de inbouw, het geburik, de reparatie, het onderhoud en het verwangen van accessoires alsook voor het werk in de buurt van de machine voor schroefverbindingen gelezen en begrepen te worden. Anders kan dit tot zwaar lichamelijk letsel leiden.
De machine voor schroefverbindingen mag uitsluitend door gekwalificeerde en opgeleide personen worden geinstalleerd, ingesteld of gebruikt.
De machine voor schroefverbindingen mag nicht worden veranderd. Veranderingen können de doeltreffendheid van de veiligheidsmaatregelen verminderen en zodoende de risico's voor de bediener verhogen.
Deveiligheidsinstructiesmogenietzoekraken -geefdezeaan debedienende persoon.
Gebruik nooit een beschadigde machine voor schroefverbindingen.
De machines dienen regelmatig onderhouden te worden, om te controleren, dat alle benodigde nominale waarden en karakteriseringen zoals

bijv. het nominale toerental of nominale luchtdruk leesbaar op de machine zich weergegeven. Het de gebruiker dient contact met de fabrikant op te nemen, om, indien nodig, reserve-etiketten voor het kenmerken te ontvangen.

Gebruik het apparaat alleen voor de gebruidsdoeleinden, waaroor het werd ontwikkeld!

Voorkom overbelasting van het apparatus.

Gebruik nooit waterstof, zourstof,

kooldioxide, of ander gas in flessen als energiebron van het werktuig,

omdat dit tot een explosie en zodoende zwaar letsel kan leiden.

Onderhoud en reinig het apparaat regelmatig zoals voorgeschreveen (zie hoofdstuk „onderhoud" en „reiniging en verzorging").

Controleer het apparaat voor de ingebruikname op eventuele beschadigingen. Wees er voor elk gebruik zeker van dat het apparaat zich in een ongeschonden toestand bevindt.

Wees alti\d alert! Onverwachtete bewegingen van de machine als gevolg van reactiekrachten of een breuk van het gebruekte machinegereedschap of het druklager konnen letsel veroorzaken.

Er bestaat gevaar voor letsel door splinters, die bij een breuk van het gebruekte gereedschap (dop) met groe snelheid weg hunnen vliegen.

Een onverwachtete beweging van het gebrukke gereedschap kan een gevaarlijke situatievero- orzaken.

Er bestaat gevaar bekneld te raken door het draaimoment:tussen druklager en werkstuk.

Houd uw handen uit de buurt van het gebruekte gereedschap (dop), anders bestaat er gevaar voor letsel.

Gebruik alleen opnames en adapters, die in een goede staat zijn en geschikt zich voor het gebruik met de hier beschreiben machines.

Vermijd een abnormale lichaamshouding. Zorg altijd voor een veilige stand en houd te allen tije het evenwicht. Op deze wijze kut u het apparaat in onverwachtete situatuies beter contro- Ieren.

Zet het apparaatuit als u het Niet meer gebruikt.

raag een persoonlijke veiligheidsu- itrusting en altijd een veiligheidsbril. Het dragen van een persoonlijke

veiligheidsuitrusting zoals stofmasker, slipvaste. veiligheidsschoenen, veiligheidshelm of gehoor-bescherming helpt, al naargelang het soort en de toepassing van het persluchtgereedschap, het risico voor letsel te verminderen.

Beschem de slangen gegen knikken, vernau-wingen, oplosmiddelen en scherpe randen. Houd de slangen uit de buurt van hitte, olie en draaiende delen.

Vervang een beschadigde slang onmiddelijk. Een beschadigde toevoerslang kan tot het rondslaan van de persluchtslang leiden en kan letsel veroorzaken.

Gebruik het apparaat Niet als u moe bent of onder invloed van drugs, alcohol of medicijnen staat. Een moment van onachtzaamheidijdens het gebruik van het apparaat kan tot ernstig letsel leiden.

Adem de verbruike lucht nicht direct in. Voorkom dat de verbruike lucht in uw ogen gereakt. De verbruike lucht van het persluchtapparaat kan water, olie, metalen deeltjes of verontreinigingen uit de compressor bevatten. Dit kan tot medisch letsel leiden.

WAIESLORNGI

ZICHTING MET HET NEERLEGGEN VAN HET APPARAAT! Leg het apparaat altiijd zo neer, dat het Niet op de trekschakelaar ligt. Dit kan eventueel tot het per ongeluk inschakelen van het apparaat leiden, wat op+zijn beurt tot gevaren kan leiden.

Er mogen alleen geschikte accessoires worden gebrukt. Dit kurz u bij de fabrikant kopen. Niet-originele accessoires konnen tot gevaar leiden.

Gebruik alleen gefilterde en gereguleerde perslucht. Stof, bijtende damp en / of vocht kuren de motor van een persluchtapparaat beschadigen. De slang要去 voor een druk van

minimalaal 8,6 bar of 125 psi waar uitergerust,minimalaal echter 150% van st systeme gegenereerde maximale druk.

gereedschap en de toevoerslang要去en voorzien zijn van een slang-koppeling, zodate druk bij het ont

koppelen van de verbindingslang volledig afgebouwd is.

WAAIRSCCHUWING!

GEVAAR! Voorkom het contact met onder spanning staande leidingen. Dit apparaat is Niet geisoleerd gegen elektrische schokken.
Het gereedschap mag op geen enkele manier worden veranderd zonder toestemming van de fabrikant.
Het gereedschap alleen met de voorgeschreven druk (6,3 bar) gebruiken.
Het gereedschap moet na het gebruik en bij nicht-gebruik steeds ontkoppeld worden van de luchttoevoer.
Als het gereedschap Niet luchtdicht is of als het gerepareerd moet worden mag het nicht worden gebruikt.
Sluit het gereedschap nooit aan een luchtdukslang aan als deze een hogere druk hebft dan 6,3 bar.
Houd uw werkomgeving schoon en goed verlicht. Door wanorde en een onverlichte werkomgeving konnen ongevallen ontstaan. Daardoor kut u het apparaat voornamelijk in onverwachtete situ- aties beter controleren.
alleen door een gekwalificeerde vakman en met originele reserve-onderdelen repareren. Op deze wijze worden gewaarborgd dat de veiligheid van het apparaat behouden blijft.
Houd kinderen en andere Personen tijdens het gebruik buiten het bereik van het apparaat. In geval van afleiding kut u de controle over het apparaat verliezen.
Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende onderdelen. Los zittende kleding, sieraden of haren hunnen door bewegende onderdelen worden ingetrokken.
Trekschakelaar en apparaat wegleggen als de compressor onverwacht uittvalt.
Gebruik of bewaar het gereedschap nooit in vochtige, stoffige omgevingen of in de buurt van water, andere vloeistoffen of gevaarlijke gassen.
Gebruik indien möglich een condensaatafscheider of leeg regelmatig de condens (water) uitt de slangen en buizen voor en tijdens het gebruik van luchtdrukapparaten.
Beveilig uw werkstukken. Gebruik de spanklem of een bankschroef om het werkstuk vast te

zetten. Als u het werkstuk met de hand vasthoudt of gegen uw lichaam drukt, kurz u het apparaat Niet veilig bedieren.

ATTENTIE! Een te Klein persluchtsy- steem kan de efectiviteit van uw ap- paraat verminderen.

Gevaar door eruit geslingerde onderdelen

Als het werkstuk of een accessoire of zich het machinegeereedschap zich bredkt, können onderdelen met een hoge snugheid eruit worden geslingerd.
Tijdens het gebruik van de machine voor schroefverbindingen dient men altijd een slagvasteveiligheidsbril te dragen. De graad van de benodigde bescherming dient voor ieder gebruik apart te worden beoordeeld.
Men dient er voor te zorgen, dat het werkstuk goed bevestigd is.

Gevaren door vastraken / opwikkelen

Gevaren door vastraken / opwikkelen konnen tot verstikking, scalperen en / of snijwonden leiden, als wijde kleding, persoonlijke sieraden, kettingen, haren of handschoenen nicht uit de buurt van de machine of de accessoires worden gehonden.
Handschoenen konnen in de draaiende motorerecht komen, wat tot letsel aan de vingers engebrozen vingers kan leiden.
Bij draaiende machinebevestigingen en -verlengstukken konnen rubberen of met metaal versterkte handschoenen snel vast komen te zitten / op worden gewikkeld.
Draag geen loszittende handschoenen of hand-schoenen met afgesneden of versleten vingers.
Houd nooit de motor, de bevestiging of de verlengstukken vast.
Houd uw handen uit de buurt van de draaiende motor.

- Gevaren tijdens het gebruik

Tijdens het gebruik van de machine kuren de handen van de bediener gevaar oplopen doordat ze blootgesteld kuren worden aan kneuzingen, slagen, snijden, afwrijvingen en warmte. Draag geschikte handschoenen om uw handen te beschemen.

De bediener en het onderhoudend personeel要去en fysiek in staat zich, de afmetingen, het gewicht en de capaciteiten van de machine te bedieren.

Houd de machine juist vast: Wees bereid, de normale of plotselinge bewegingen gegen te gaan - houd beiden handen gereed.

Let erop, dat uw lichaam in evenwicht is en dat u veilig staat.

In gevallen, waarin hulpmiddelen voor het opnemen van het reactie-draaaimoment nodig�n, wordt aangeraden, zo möglichk een ophanginstallatie te gebruiken. Mocht dat Niet möglichkgijn, worden zijhandvatten voor machines meteenrecht handvat en machines met een pistoolhandvat aangeraden. In ieder geval wordt aangeraden, hulpmiddelen voor het opnemen van het reactie-draaaimoment te gebruiken, als dit groter is als 4 Nm bij machines met eenrecht handvat, groter als 10 Nm bij machines met een pistoolhandvat en groter als 60 Nm bij haakse schroevendraaiers.

Geef de bevelinrichting voor het aan- of uitschakelen in het geval van een stroomonderbreking vrij.

Gebruik alleen smeermiddel, dat door de fabrikant worden aangeraden.

Vingers hunnen in moerdraaiers met open platkop geplet worden.

Gebruik het gereedschap Niet in krappe ruimtes en let erop, dat uw handen Niet:tussen de machine en het werkstuk worden gedrukt, in het bijzonder tijdens het losschroeven.

- Gevaren door herhaalde bewegingen

Bij het gebruik van een machine voor schroefver-bindingen kan de bediener bij de uitvoering van werkgerelateerde werkzaamheden

vervelende gevoelens in de handen, armen, schouders en rond de hals of andere lichaamsdelen vaststellen.

Ga tijdens het werken met deze machine pretig staan, let op een veilige houvast en voorkom ongunstige posities waarin het moeilijk is, het evenwicht te houden. De bediener dient tijdens langdurige werkzaamheden de lichaamshouding te veranderen. Dit kan helpen, ongerief of vermoeidheid te voorkomen.
Indien de bediener symptomen Zoals bijv. voortdurende ongesteldheid, klachten, kloppen, bijn, tintelingen, een dof gevoel, een brandend gevoel of stijfheid waarneemt, mogen deze waarschuwende tekens nicht genedeerd worden. De bediener dient een gekwalificeerde medicus te raadplegen.

Gevaren door accessoires

Verbreek de stroomtoevoer, voordat u het machinegereedschap of accessoire verrangt.
Raak de bevestiging of accessoires tijdens het gebruik Niet aan, waar he vaar op snijwonden, brandwonden of letsel door vibraties kan ontstaan.
Gebruik uitsluitend toebehoor en verbruiksmaterialen in de door de fabrikant van de machine voor schroefverbindingen aanbevolen groottes en types; gebruik geen andere types of grootten van de toebehoren en verbruiksmaterialen.
Gebruik uitsluitend slagbevestigingen die zich in een goede toestand bevinden, want een gebrekkige toestand van handbevestigingen en accessoires+knen ertoe leiden, dat deze bij gebruik met slagschroevendraaiers breken en eruit worden geslingerd.

- Gevaren op de werkplek

Uitglieden, struikelen en vallen zijn de meest voorkomende oorzaken voor letsel op de werkplaats. Let op oppervlakten, die door het gebruik van de machine glad;kennen worden, en op de

door de perslucht- of hydraulische slang veroorzaakte gevaren te struikelen.

Ga voorzichtig te werk in een onbekende omgeving. Er kan spreke zich van verborgen gevaren door stroomkabels of andere leidingen.
De machine voor schroefverbindingen is nicht geschikt voor gebruik in explosieve omgevingen en Niet geisoleerd gegen contact met elektrische stroombronnen.
Zorg ervoor, dat er geen elektrische leidingen, gasleidingen etc. aanwezig zijn, die in geval van beschadigingen een gevaar können vormen door het gebruik van de machine.

Gevaren door stof en dampen

De tijdens het gebruik van machines voor schroefverbindingen ontstane stoffen en dampen kuren medisch letsel (zoals bijv. kanker, geboorteafwijkingen, astma en/of dermatitis) veroorzaken; het is waarom beslistoodzakelijk een risico-analyse met betrekking tot deze bevaren uit te voeren en geschikte regelingsmechanismen om te zieten.
In de risico-analyse dient rekening te worden gehonden met de tijdens het gebruik van de machine veroorzaakte stof en de hierbij eventueel opwaaiende reeds aanwezigige stof.
De gebruike lucht dient zo weg te worden gezogen, dat het opwaaien van stof in een met stof gemulde omgeving tot op een minimum worden gereduceerd.
dien er stof of damp ontstaat, moet het ter plekke controlleren hiervan tot de kernopgave horen.
Alle voor het opvangen, afzuiigen of onderdrukken van rondvliegende stof of damp bestemde inbouwdelen of accessoires van de machine dienen conform de instructies van de fabrikant correct te worden gebruikt en onderhoven.
Gebruik eenademasker.

Gevaren door lawaai

De invloed van een hoog geluidsniveau kan bij onvoldoende gehoorbescherming tot blijende gehoorbeschadigingen, verlies van gehoor of

andere problemen, zoals bijv. tinnitus (rinkelen, suizen, fluiten of zoemen in hetoor) leiden.

Het is beslistoodzakelijk een risico-analyse met betrekking tot deze gezaven uit te voeren en geschikte regelingsmechanismen om te zetten.
Tot de voor het minimiseren van risico's geschikte regelingsmechanismen behoren maatregelen zoals het gebruik van isolatiematerialial, om de aan het werkstuk optredende geluidente voorkomen.

Gebruikgehoorbescherming.

De machine voor schroefverbindingen dient volgens de in deze gebruiksaanwijzing vermelde instructies gebruikt en onderhonden te worden, om een onnodige verhoging van het geluidsniveau te voorkomen.
Als de machine voor schroefverbindingen over een geluidemper beschikt, dient er alti\dijk voor gezorgd te worden, dat deze tijdens het gebruik van de machine voor schroefverbindingen aanwezig is en zich in een goede toestand bevindt.
De verbruiksmaterialen en het gereedschap van de machine dieren conform de instructies in deze gebruiksaanwijzing gekozen en gebruikt te worden, om een onnodige verhoging van het geluidsniveau te voorkomen.

Gevaren door vibraties

De inwerking van vibraties kan tot beschadigingen aan de zenuwen en storingen in de bloedcirculatie in handen en armen veroorzaken.
Houd uw handen uit de buurt van de bevestigingen van de moerdraaier.
Draag tijdens werkzaamheden in een koude omgeving warme kleding en houd uw handen warm en droog.
Als u een dof gevoel in de huid van uw vingers of handen merkt, tintelingen, pijn of witte verkleuringen, dient u te stoppen met de werkzaamheden met de machine en raadpleeg een arts.
De machine voor schroefverbindingen dient volgens de in deze gebruiksaanwijzing vemelde instructies gebruikt en onderhonden te worden, om een onnodige versterking van de vibraties te voorkomen.

Gebruik geen versleten of slecht passende bevestigingen of verlengstukken, bzw. dit hoogstaarischijnlijk tot een duidelijke sterkking van de vibraties leidt.
De verbruiksmaterialen en het gereedschap van de machine dienen conform de instructies in deze gebruiksaanwijzing gekozen en gebruikt te worden, om een onnodige versterking van de vibrateis te voorkomen.
Indien nodig dient u een metalen hulsbevestiging te gebruiken.
Maak voor het beheersen van het gewicht van de machine indien möglich gebruik van een steun, een spanner of een egalisatie-installatie.
Houd de machine met een Niet al te stevige, maar veilige greep met inachtneming van deoodzakelijkke hand-reactiekrachten vast,want het vibratierisico worden normal gesproken gro-ter bij toenemende kracht tijdens het vasthouden.

Extra veiligheidsinstructies voor pneumatische machines

Perslicht kan ernstig letsel veroorzaken.
- Als de machine Niet worden gebruikt, voor het verwangen van accessoires of bij het uitvoeren van onderhoudswerkzaamheden dient de luchttoevoer steeds onderbroken te worden, de luchtslang drukloos gemaakt te worden en de machine ontkoppeld te worden van de persluchttoevoer.
- Richt de luchtstroom nooit op uzelf of andere personen.
Slangen die om zich—heen slaan—butten ernstig letselveroorzaken. Controller daarom altijd, of de slangen en hun bevestigingen onbeschadigd zich en Niet los zitten.
Koude lucht dient van de handen weggeleid te worden.
Gebruik bij slagmoer-of impulssteutels geen snelsluitkoppelingen aan de inlaat van het gereedschap. Gebruik voor de slangaansluitingen met schroefdraad alleen aansluitingen van gehard staal (of een materiaal van vergelijkbare schokbestendigheid).
Als er gebruik worden gemaakt van universeledraaikoppelingen (klauwkoppelingen), dienen

vergrendelpennen gebruikt te worden en gebruik bovendien whipcheck-slangzekeringen, om in het geval van een kapotte verbinding van de slang met de machine of van slangen met elkaar vooreiligheid te zorgen.

Zorg ervoor, dat de op de machine weergegeven maximale druk nicht worden overschreten.
Bij machines met draaaimomentregelaar en voortdurende rotatie heeft de luchtdruk veiligheidsrelevante invloed op de capacititeit. Hierbij要去en de vereisten qua lenghte en diameter van de slang worden vastgelegd.
Draag met lucht werkende machines nooit aan de slang.

Ingebruikname

Opmerking: Het apparaat is na de montage van de steeknippel gereed voor gebruik.

Steeksleutel of bit gebruiken

ATTENTIE! Gebruik de gewenste steeksleutel altiijd voordat u het apparaat aan uw perslucht-systemeam aansluit. Ontkoppel altijd de luchtdruktoevoer van de luchtdrukaansluiting 2, voordat u de steeksleutelopzet opzet of wisselt.

Plaats de passende dopsleutel [13], eventuel met het verlengstuk [8], op de aandrijving.
Schuif het doplsleutelopzets over het vierkant 7 van de aandrijving.
Let erop dat de klemring in de gleuf van de dopsleutel 13 blift zitten.
Gebruik uitsluitend steeksleutelopzetukk (½") met de in afbeelding A aangege
Let er altijd op, dat de gebruikte dopsleutels onbeschadigd zich. Beschadigde of Niet passende (niet geschikte) dopsleutels 13 mogen in geen geval worden gebruikt.

Koppelingen make

Opmerking: Gebruik alleen aansluitslangen met een binnendiameter van minimaal 9mm

Wikkel erst een teflonband (niet meegeleverd) om de buitenste schroefdraad van de steeknippel 9 en de vetnippel 11 (zie afbeelding B).

Schroef verwolgens de steenkippe in de schroefdraad van de vetnippel (zie afbeeling C).

Trek deze verbinding met matige kracht per sé met een steeksleutel vast.

Draai nu het geheel van vetnippel en stee-knippel 9 in de aansluitschroefdraad 2 van de slagmoersleutel (z. afb. C).

Draai de verbinding eveneens met behulp van een steeksleutel vast.

Druk nu de persluchtslang met een beetje kracht op de steeknippel 9, totdat de slang vast klicht.

TENTIE! Let altijd op het vastzit-

ten van de persluchtslang. Een lose of ongecontroleerd om zich heb

slaande slang zorgt voor groot gevaar. Let eveneens op het vastzitten van beiden schroefver-bindingen:tussen vetnippel [11],koppelstuk en apparaat.

Perslucht instellen

Opmerking: Het apparaat is geschikt voor een werkdruk van tot 6,3 bar en een compressor met een luchtvolume van minimaal de in de technische gegevens aangegeven waarde. Let er bij het instellen van de luchtdruk op dat de druk bij een slang-lengthe van 10m en een binnendiameter van 9 mm elk 0,6 bar daalt.

Gebruik alleen gefilterde en gereguleerde persucht.

- Draaimoment instellen

Kies aan de draaimomentregeldr het pas-sende draaimomentgebieduit, door deze in de behuizing te drukken en op de gewenste positie vastlaten klikken.
Let erop dat de juiste werkdruk van de compressor tussen 5 en 6,3 bar ligt.

Opmerking: De optimale druk ligt bij 6,3 bar. Bij slechts 5 bar druk of bij een ontoreikende luchthoeveelheid kan het maximale draaimoment nicht worden bereikt.

Positie
1 (zwak, min.)
2 (normaal)
3 (sterk)
4 (extra sterk, max.)

Ingebruikname

Druk op de trekschakel, om het apparaat in gebruik te nemen.
Laat de trekschakelaar 4 los, om het apparaatuit te schakelen.

Draairichting veranderen

ATTENTIE! Het apparaat moet volledig tot stilstand zich gekomen, voordat u de draairichting verandert.
ATTENTIE! Een in de andere dan de verwachterichting draaiende machine kan gevaarlijk zijn. Let erop wat u doet en wees altijd voorzichtig.

Opmerking: De slagmoersleutel is voor rechts-/ links-beweging bedoeld. Met behulp van de gedevieerde bout 6 CNT u de draai-richting van de slagmoersleutel veranderen.

Druk de bout waar vorenrichting de markings "F" ("Forward / Fasten"), om de rechtsdraciende modus in te stellen. Nu kunt u bijvoorbeeld schroeven vastdraaien.
Druk de bout waar achteren richting het teken „R" ("Reverse / Release"), zodate op dechterzijde van het apparaat eruit steekt om de linksbewegende modus in te stellen. Nu kunt u bijvoorbeeld schroeven losdraaien.

- Apparaat goed vasthouden

Dit apparaat weegt 2,1 kilo.

Houd het apparaat met beiden handen vast om het gegarandeerd veilig te konnen bedieren (zie afb. D).

- Na de ingebruikname

Na gedane arbeid moet het apparaat losgekoppeld worden van de persluchttaansluiting 2.

Schakel de compressoruit.
Omeen eventueel resterende luchtdruk af te bouwen, dient u kort op de trekschakelaar 4 te drukken.
Trek nu de beveiliging van de aansluitkoppeling aan uw persluchtslang maarachten.
Maak de slang los van de steeknippel 9.

WAARSCHUWING! Wees voorzichtig bij het wegleggen van het apparaat. Leg het apparaat altijd zo neer, dat het Niet op de trekschakelaar ligt. Dit kan eventuele tot het per ongeluk inschakelen van het apparaat leiden, wat op+zijn beurt tot bevaren kan leiden.

- Onderhoud

ATTENTIE! Het onderhoud mag alleen door gekwalificeerde personen worden uitgevoerd. Een lange levensduur en een storingsvrije werkung van dit kwaliteitsproduct worden door het in acht nemen van de hier genoemde onderhoudsinstructies gegardeerd.

Het apparatusat fijdens onderhouds- en verzorgingswerkzaamheden loskoppelen van de persluchtvoorziening.
- Controller bij ieder onderhoud de toestand van de aan slijtage onderhevige onderdelen en de accessoires.

Opmerking: Voor een probleemloze werk- king van uw apparaat dient u het dagelijks te reinigen en regelmatig te smeren.

Gebruik hiervoar alstublieft specialergedschapsolie met hoge viscositeit (dun vloeibaar).

Geschikt zijn persluchtapparaat-oliën of motorolie SAE10-20.

ATTENTIE! Gebruik geen andere (vooral dikere) smeermiddelen. Anders bestaat het gevaar op functionele storingen of langdurige schade.

Om de smering uit te voeren, bieden we u de volgende möglichkheden:

a) via de oliespuit 11

Vul de meegeleverde oliespuit met een bee-tje olie, door in eerste instantie de vulschoef uit de oliespuit te draaien.
Breng de oliespultvervolgens zoals beschreven in hoofdstuk "Aansluitingen uitvoeren" in de persluchttoevoer aan.

b) via een olienevelaar

Als u over een complete onderhoudseenheid met olienevelaar aan uw compressor beschikt, hoefft u de oliespuit 11 nicht per sé te monteren.

Schroef voor het gebruik van de olienevelaar de steeknippel 9 direct in het apparaat en verbind dit met uw persluchtslang.
c) met de hand

Als alternatif kunt u uw apparaat met de hand oliën (niet aanbevolen).

Maar hiervoor de schroeven van de olie-bijvulopening los.
Voorzie voor ieder gebruik van het persluchtgereedschap het apparaat van 3-5 druppels olie in de persluchtaansluiting en in de olie-bijvulopening 5.
Als het persluchtapparaat gedurende meer-dere階段en 5-10 druppels olie in de persluchtaansluiting 2 en de olie-bijvulopening 5 te druppelen.

Opmerking: Voor een zo lang möglichke levensduur, dient u persluchtapparaten regelmatig te olien. We raden het constante olien door middel van de meegeleverde olienevelaar 11 aan.

Opbergen van het persluchtgereedschap / -ap-paraat alleen in droge ruimtes.
Naast de voorheen beschreiben olie- en reingingswerkzaamheden zijn geen andere onderhoudswerkzaamheden nodig.

- Reiniging en onderhoud

Storingen oplossen

Reinig het apparaat alleen met een droge doeck.
Gebruik voor de reiniging in geen geval vloeistoffen zoals benzine, oplosmiddelen of water.
Er mogen geen vloeistoffen in het apparatus dringen.

Opmerking: Voor een zo lang möglichke levensduur, dient u persluchtapparaten regelmatig te oliën. We raden het constante oliën door middel van de meegeleverde olienevelaar 11 aan.

□ Controller na iedere onderhoudsbeurt of het apparatusnog in de oorspronkelijke staat is.

Storingen Mogelijk teoorzaken Maatregelen
Slagmoersleutelwerkt nicht	Trekschakelaar 4 Niet ingedrukt	Druk op de trekschakelaar 4
	Geen persluchttoevoer Eventueel condensaat uit de slang (waterzak) lately lopen

Opmerkingen rondon de garantie en het afhandelen van de service

Garantie van de Creative Marketing Consulting GmbH

Geachte klant, u ontvangt op dit apparaat 3 Jaar garantie vanaf de aankoopdatum. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze

wettelijk rechten worden door once hierna vermelde garantie nicht beperkt.

Garantievoorwaarden

De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Opmerkingen rondon de garantie en het afhandelen van de service

Wonneer binnen drieJAar na de aankoopdatum van dit product een material- of productiefout optreedt, dan wordt het product door ons -aar once keuze - Gratis voor u gerepareerd of verrangen.De garantie vereist dat defecte apparaten binnen drieJAar vanaf uw aankoop (kassabon) worden ingediend en schrifelijk wordt beschreiben waar de schade is aangetroffen en wonneer het is opgetreden.

Wanner het defect onder onsze garantie valt, ontvangt u het gerepareerde product of een nieuw product terug. Door de reparatie of het verrangen van het product begint geen{nieuwe garantiperiode.

- Omvang van de garantie

Het apparaat wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest.

De garantie geldt voor materiaal- en productiefouten. De garantie is Niet van toepassing op productiorderden, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderden gelden, of voor beschadigingen aan breekbare onderden, zoals bijv. schakelaar, accu's of dergelijke onderden, die gemaakt zich van glas.

Deze garantie komt te verrallen als het product beschadigd worden, Niet correct gebruikt of onderhoden worden. Voor een deskundig gebruik van het product要去en alle in de gebruiksaanwijzing vermelde instructies exact worden nageleefd. Toepassingsdoeleinden en handelingen waarvan in de gebruiksaanwijzing worden afgeraden of waar u voor worden gewaarschuwd,要去en absoluut worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en Niet voor commerciele doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die Niet door een door ons geauthoriseerd servicefilaraal zijn uitgevoerd, verzalt de garantie.

Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen:

Houd a.u.b. bij alle vragen de kassabon en het artikelnummer (bijv. IAN) als bewijs voor aankoop binnen handbereik.

Het artikelnummer vindt u op het typeplaatje, ingegraveerd, het titelblad van uw gebruiksaanwijzing (linksonder) of de sticker op dechter- of onderijde.

Wonneer er storingen in de werkung of andere gebreken optreden, dient u eerst Telefonisch of per e-mail contact met de hierna genoemde service-af-deling op te nemen.

Een als defect gesteld product sunt u dan samen met uw aankoopbewijs (kassabon) en vermeling van waar zich de schade bevindt en wanner het is opgetreden, voor u franco aan het u meegeidelde servicepunt verzenden.

Opmerking:

Via www.lidl-service.com kunt u deze en nog vele andere gebruiksaanwijzingen, productvideo's en software downloaden.

(Standaardtarief vaste lijn Duitsland)

Kantoor:Duitsland

BE

Naam: ITSA

E-mail: [e-mail]

Telefoon: 03-5413760

Vesting: NL

IAN 275671

Let er op dat het volgende adres geen service-adres is.

Neem eerst contact op met het hierboven vermelde servicepunt.

Adres:

C. M. C. GmbH

Katharina-Loth-Str. 15

66386 St. Ingbert

Duitsland

●Milieu-en verwijderingsinformatie

Recycling in plaats van afvalverwijdering!

Apparaat, accessoires en verpakking dienen op een milieuvriendelijk manier gerecycled te worden.

Gooi het persluchtgereedschap Niet bij het huisvuil, in open vuur of in het water. Indien möglichk dienen uitgediende apparaten gerecyclede te worden. Vraag uw lokale handelaar om raad.

EG-conformiteitsverklaring（E

Wi,

C. M. C. GmbH

Documentverantwoordelijke: Daniel Havener

Katharina-Loth-Str. 15

66386 St. Ingbert

verklaren als enige verantwoordelijke, dat het product

Perslucht-slagmoersleutel

Articlelnummer: 1939

Productiejaar: 2016/34

IAN:275671

Model: PARKSIDE PERSLUCHT-SLAG-SCHROEVENDRAAIER PDSS 310 A2

voldoet aan de substantieteveiligheidseisen, die zich opgenomen in de Europese richtlijnen

Machinerichtlijn

EG-richtlijn 2006/42/EG

en de bijbehorende veranderingen.

Voor de conformiteitsbeoordeling werk gebruik gemaatk van de volgende geharmoniseerde norm:

EN ISO 11148-6:2013
