BRUGSANVISNING PDSS 310 A2 PARKSIDE

Brugs- og sikkerhedsanvisninger

Oversaetlse of den originale driftsvejledning

NL BE

PERSLUCHT-SLAGSCHROEVENDRAIAER

För du læser, vend widen med billed der frem og blivbekendt med alle apparatets Funktioner.

FR BE

DK Brugs- og sikkerhedsanvisninger Side 17

Sikkerhedsanvisninger til trykluftværktøj

Farer ved omkringflyvende dele . Side 21

Farer ved gentagne bevægelser. Side 22

Farerpaaarbejdspladsen .Side 22

Yderligere sikkerhedsanvisninger til pneumatiske maskiner.. Side 23

Ibrugtagning

Montering of topnogle eller bit. Side 24

Tilslutninger. Side 24

Indstilling of trykluft

Indstilling of drejningsmomentet.. Side 24

Ibrugtagning. Side 25

Valg of rotationsretning . Side 25

Hold apparatus rigtigt. Side 25

After ibrugtagningen

Eftersyn .Side 25

Rengoring og pleje Side 26

Feilafhjaelpning. Side 26

Henvisninger til garanti og serviceafvikling

Garantibetingelser Side 27

Garantiumfang. Side 27

Afvikling af garantitilfaelde Side 27

Miljøhenvisninger og informationer vedr. bortskaffelse af affald....Side 28

EU-konformitetserklaring Side 28

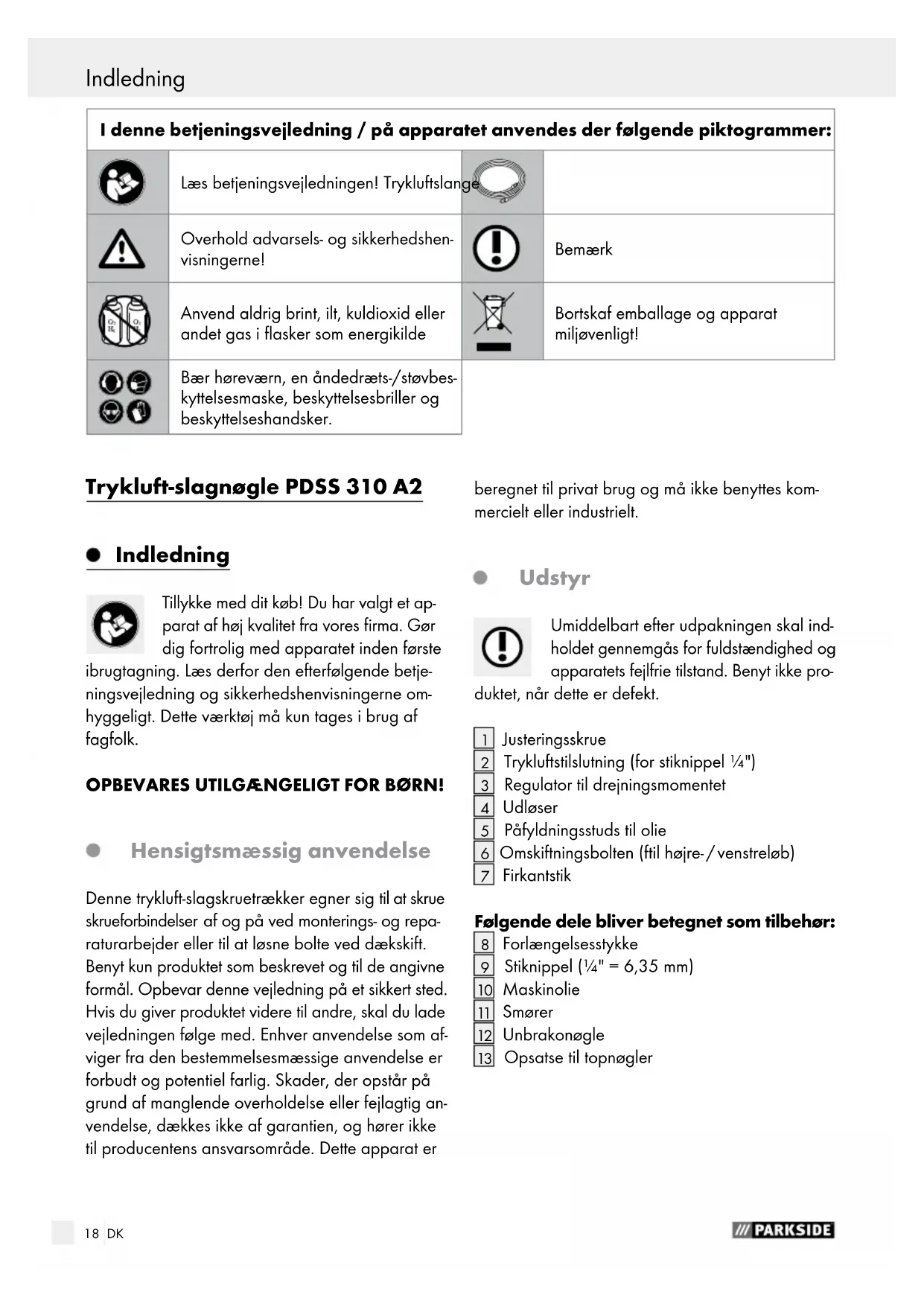

I donne betjeningsvejledning / på apparatet anvendes der følgende piktogrammer:
	Læs betjeningsvejledningen! Trykluftslange
	Overhold advarsels- og sikkerhedshen-visningernel		Bemærk
	Anvend aldrig brint, ilt, kuldioxid eller andet gas i flasker som energikilde		Bortskaf emballage og apparat miljøvenligt!
	Bær høreværn, en øndedræts-/støvbes-kyttilsesmaske, beskyttelsenbriller og beskyttelsenshandsker.

Trykluft-slagnøgle PDSS 310 A2

- Indledning

Tillykke med dit kob! Du har valgt et apparat af hoj kvalitet fra vores firma. Gor dig fortrolig med apparatet inden forste

ibrugtagning. Laes derfor den afterfolgende betjenningsvejledning og sikkerhedshenvisningerne omhyggeligt. Dette værktj ma kun tages i brug affagfolk.

OPBEVARES UTILGÄNGELIGT FOR BØRN!

Hensigtsmaessig anvendelse

Denne trykluft-slagskruetraekker egner sig til at skrue skrueforbindelser af og pa ved monterings- og reparaturbejder erler til at lnsne bolte ved daekskift. Benyt kun produktet som beskrevet og til de angivne formal. Opbevar donne vegledning pa et sikkert sted. Hvis du giver produktet videre til andre, skal du lade vegledningen ffolge med. Enhver anvendelse som afviger fra den bestemmelsesmaessige anvendelse er forbudt og potentielfarlig. Skader, der opstar pa grund af manglende overholdelse erler fejlagtg anvendelse, daekkes icke af garantien, og horer ikke til producentens ansvarsomrade. Dette apparat er

beregnet til privat brug og ma ikke benyttes commerciert aller industriiert.

Udstyr

UmSDLbart after udpakningen skal indholdet gennemgas for fuldstendighed og apparatets feilfrie tilstand. Benyt ici pro

Folgende dele bliver betegnet som tilbehør:

8 Forlaengelsesstykke
Stiknippel (1 / 4^ = 6,35mm)
10 Maskinolie
11 Smorer
12 Unbrakonogle
13 Opsatse til topnoglen

Tekniske data

Luftforbrug: ca. 350 l/min

Driftstryk: maks. 6,3 bar

Firkantstik: 12'' (12,7 mm)

Tryklufttilsutninq: 1 / 4'' (6,35mm) NPT

Stik til apparat: 12 (12,7 mm)

Maks. drejningsmoment: 310 Nm

Omdrejningstal maks.: 7000 min

Ydelse: 0,354 kW

Vaegt: ca. 2105g

Luftforsyning: via serviceenhed med

filtertrykformindsker og olieforstover

med mindst 501 kedelvolumen

Stojværdier (i henhold til

ca. LpA: 79,5 dB(A)

EN ISO 15744):

ca. LwA: 90,5 dB(A)

Usikkerhed K:

3 dB

Vibration

(i henhold til EN 28927-2): 3,9m / s^2

Usikkerhed:

0,8m / s^2

Sikkerhedsanvisninger til trykluftværktøj

ADVARSEL! Nár du benytter lufttrykvaerktj

skal grundlaeggende sikkerhedsforanstaltninger overholds, for at udelukke risikoer for ild, strømslag aller tilskadekomst af personer. Inden den feste ibrugtagning bedes du læse og overholde henvisiningerne i betjeningsvejledningen, som bør opbevarares et sikkert sted. Producenten kan/DDE tã til ansvar overfor materielle skader og personskader, der opstar, fordietjeningsvejledningen/DDE er blevet overholdt.

De angivne farer gælder for den almene brug af trykluftslibere- og save, der betjenes med händen. Derudover skal brugeren dog selv bedømme de specielle risikoor, der kan opstå ved hver enkel anvendelse.

RISIKO! Hold hænderne og andere kripsdele væk fra de roterende dele. Overholds dette ikke, er der risiko

for tilskadekomst.

ADVARSEL! FARE FOR KVÅSTELSER!
Hold deres hænder fjern fra modlageret under driften (f.eks. ringnøgler). Dette gæelder saerligt ved lösning af skruer under trange arbejdsforhold.
ADVARSEL! FARE FOR SKADE! Afbryd trykluftstilforslen inden udskiftning af værktøj, indstellings- og vedligeholdelsesarbejder.
ADVARSEL! EKSPLOSIONSFARE!
Benyt aldrig benzin aller andre brændbare væsker til rensning af trykluftsapparatet! Resterende dampe i trykluftsapparatet kan via gløder flamme op og forårsage en eksplosion. Apparatet mA ikke anvendes i eksplosionstruede omgivelser, hvor der befinder sig brændbare væsker, luftarter eller støvpartikler. Bearbejd ingen materialer, som potentiel er uller kan være let antændelige ellereksplosive.
Det er vigtigt, at du laeser og forstar sikkerhedsanvisningerne før indbygning,ibrugtagning,reparatur, eftersyn og udskiftning af tilbehorsdele ligesom for arbejdet i naerheden af maskinen til skrueforbindelser. Ellers kan det resultere i alvorlige kvastelser.
■ Maskinen til skrueforbindelser bør udelukkende indstalleres, indstilles og benyttes af kvalificerede og uddannede brugere.
Du maybe foretage aendringer pa maskinen til skrueforbindelser. Anderinger kan indskraenke sikkerhedsanvisningernes virkning og forhje risikoerne for brugeren.
Sikkerhedsanvisningerne违法犯罪 - giv dem til brugeren.
Anvend aldrig en maskine til skrueforbindelser, der er beskadiget.
- Maskinerne skal jævnligt til eftersyn for at sikre, at alle nødvendige beregningsværdier og mærkninger som f.eks. afmålingsomdrejningstallet aller det nominelle lufttryk er let læselige på maskinen. Den brugeren skal opsøge producenten for at fæ reserveetiketter til afmærkning, hvis det skulle væere nødvendigt.

Sikkerhedsanvisninger til trykluftværktj

Anvend kun apparatet til de anvendelsesomrader, som det er konciperet til.

Apparatet mä/DDs for overbelastning.

nvend aldrig hydrogen-, ilt-, kuldio- xid- ell er anden gas som energikilde til dette redskab, da dette kan med

føre en eksplosion og dermed alvorlig tilskadekomst.

Apparatet skal vedligeholdes og rengores regelmaessigt som foreskrevet (se kapitlet „Rengoring og pleje").

Kontroller apparatet for eventuelle beskadigelser indenibrugtagningen.Kontroller inden haverug, at apparatets tilstand er upaklagelig.

Vær hele tiden koncentreret. Uventede bevægel-ser af maskinen iflg. reactionskræfter erler brud af det indsatte maskinvaerktoj aller modlageret kan føre til skader.

Der er fare for skader gennem splinter som kan flyve igennem luften med stor hastighed ved brud pa det indsatte værktj (nod).

En uventet bevægelse fra værktj i brug kan forårsage en farlig situation.

Der er risiko for kvæstelser igennem drejningsmomentet mellem modlager og emnet.

Hold dine hænder fjern fra det indsatte værktog (nod), ellers kan det resultere i kvæstelser.

Anvend kun fatninger og adapter som er i en god tilstand og egnet til brug sammen med de her beskrevne maskiner.

Undgå en unaturlig kropsholdning. Sør altid for sikkert fodfæste og god balance. På den MADE kan apparatet bedre kontrolleres i uventede situationer.

Sluk for apparatet, nár du ikke længere bruger det.

dig personligt sikkerhedsudstyr og baer altid sikkerhedsbriller. Personligt sikkerhedsudstyr, som f.eks.
stovmaske, skridsikkert fodtj, sikkerhedshjelm eller horevarn, alt after lufttrykvaerktojets art og anvendelse, nedsætter risikoen for tilskadekomst.
Beskyt slangerne imod knæk, indsnævringer, Iøsningsmidler og skarpe kanter. Hold slangerne væk fra varme, olie og roterende dele.
Erstat en beskadiget slange øjeblikeligt. Ein beskadiget forsyningsledning kan resultere i en

trykluftsslange, der slar omkring, hvilket dermed kon resultere i kvastelser.

Undlad at bruge apparatet, hvis du er traet aller under indflydelse af narkotika, alkohol eller medikamenter. Et ojebliks uopmaerksohmed under benyttelse af apparatet kan fore til alvorlige kvastelser.

Undgå direkte at indände det brugte luft. Undgå at fä det brugte luft i øjnene. Udblaesningsluften fra trykluftsapparatet kan indeholde vand, olie, metalpartikler eller snavs fra kompressoren. Det kan vare sundhedsfarligt.

DU LAGGER APPARATET FRA DIG! Laeg altid apparatet fra dig, sa det ikke kommt til at hvile på udloseren. Det kan medfore, at apparatet ved et uheld aktiveres, hvilket ligeledes kan resultere i en fare.

Der mä kun benytttes egnet tilbehør. Dette kan fas hos producenten. Andet tilbehør end origi-naltilbehøret kan udlose en fare.

Anvend kun filtreret og reguleret trykluft. Stov, aetsende dampe og/eller fugt kan beskadige motoren pa et trykluftsvaerktoj.

ogen skal vare dimensioneret til et tryk pa mindst 8,6 bar aller 125 psi, dog mindst til 150% af dettryk, der frembringes i systemet.

Værktog forsyningslangen skal vare udstyret med en slangekobling, sa trykket er helt nedbrudt, nar kob

lingsslangen bliver fjernet.

RISIKO! Undgå kontakten med en strømførende ledning. Dette apparat er/DDke isoleret imod elektrisk stød.
Der må ikke foretages nogleændringer på værktøjet uden producentens samtykke.
Værktoget mA kun anvendes med det foreskrevne tryk (6,3 bar).
Værktoget skal after anvendelse tages fra lufttilforslen. Det samme gælder, nar det ikke benyttes.
Hvis værktogiet ikke er lufttaet aller skal sendes til reparatur, ma det ikke anvendes.
Tilslut aldrig værktøjet til en trykluftslange, hvistryk overstiger 6,3 bar.
Dit arbejdso MRade skal holds rent og vare godt belyst. Uorden og ubelyste arbejdsoRder kan medfore ulykker. Paden made kan du

særigt i uventede situationer bedre kontrollere apparatet.

ADVARSHa udelukkende
repareres af kvalificeret fagpersonale og udelukkende med originale reservedele. Demed er der garanti for at maskinens sikkerhed bieholds.
Hold børn og andre personer på afstand under benyttelsen af apparatet. Hvis du bliver afledt, kan du miste kontrollen over apparatet.
Ifr dig egnet beklaedning. Bae icke smyter og toj, der sidder lst. Här, toj og handsker skal holdes pa afstand af bevægelige dele. Lost toj, smykker erler langt hare kan blive grebet af bevægelige dele.
Udløser og apparat skal lægges væk, hvis kompressoren fár et uventet svigt.
Benyt aller opbevar aldrig værktoget pa fugtige og stvede steder aller i nærheden af vand, andre væsker aller farlige gasstoffer.
Anvend sá vidt muligt en kondensvandsudskiller.
eller tøm regelmaessigt slangerne og rroledin- gerne for kondensvand (vand) inden og under
anvendelsen af trykluftsapparaterne.
Bring dine emner i sikkerhed. Anvend spelendingsindretninger erler skruetvinge til at holde emnet fast. Hvis du holder emnet fast med händen ell er indtil kroppen, kan du ikke betjene apparatet sikkert.

ADVARSEL! Et underdemensione

ret lufttrykssystem kan formindre dit apparats effektivitet.

Farer ved omkringflyvende del

Hvis et emne aller en af tilbehorsdelene gär i stykker aller endda delve maskinvaerktoget, kan der flyve dele med stor hastighed igennem luften.
När maskinen til skrueforbindelser er i drift, skal du altid bære øjenbeskyttelse. Hvilen form for beskyttelse, der er nødvendig, skal vurderes ved hver enkel anvendelse.

Farer ved berøring / indfangning kan fere til kvælning, skalpering og / eller snitsår, hvis løst toj, personlige smykker, halskæder, HAR erller handsker ikke holdes væk fra maskinen og dens tilbehørsdele.

Handsker kan blive hängende i den drejende kraft, hvilket kan fore til kvæstelser aller brud på fingrene.

Drejende driftsfatninger og forlaengelser kan let fore til berøring / indfangning af gummi-ller metalforstærkede handsker.

Bær ikke løstsdende handsker eller handsker med afskärne eller slidte handske fingre.

Hold aldrig driften, fatningen aller driftsforlengelsen fast.

Hold hænderne væk fra den roterende drift.

Farer ved driften

Nár du betjener maskinen i drift, skal du passepa dine hænder, der kan blive udsat for varme og slid, ell er de kan blive mast, slæt eller skaret. Bær handsker der kan beskytte hænderne.
Brugeren og servicepersonalet skal fysisk vare i stand til at handtere maskinens storrelse, vegt og ydelse.
Hold maskinen korrekt: Vær klart til at modvirke de normale og pludselige bevægelser - hold begge hænder parat.
Vær opmaerksom pa, at din krop er i ligevaegt, og at du har et godt fodfæste.

I situationer, hvor du skal bruge hjælpemidler til at optage reaktionsdrejningsmomentet, anbefa- les det muligst at anvende en ophængningsme- kanisme. Hvis dette ikke er muligt, sa anbefales sidehändtag til maskiner med lige händtag og med pistolhändtag. Vi anbefaler ihvertefald at anvende hjælpemidler til optagelse af reacti- ondsdrejningsmomentet, när det er større end 4 Nm ved maskiner med lige händtag, større end 10Nm ved maskiner med pistolhändtag og større end 60Nm ved vinkelskruemaskiner.

Frigiv kontrolpanelet til start og stop i tilfælde af en afbrydelse af energitilførslen.

Sikkerhedsanvisninger til trykluftværktj

Anvend kun smoremidler som anbefales af producenten.
Fingre kan blive klemt i mootrikspendere med abent, fladt hoved.
Anvend jetzt værktoget i trange rum og pas pa, at dine hænder ikke bliver klemt imellem maskine og emne, især narr dette skrues af.

Farer ved gentagne bevægelser

Ved anvendelse af en maskine med skrueforbindelser kan brugeren komme ud for ubehagelige fornemmelser i hænder, arme, skuldre, omkring halsen eller i andre kropsdele, nar der udføres arbejdssrelaterede virksomheder.
Indtag en behagelig stilling, nár du arbejder med这部分 maskine, vær opmaerk som pa et stabilt fodfaeste og undgå ufordelagtige positi- oner eller sādanne, hvor det er vanskeligt at holde ligevægten. Brugeren skal ændre pa kropsholdningen ved langvarigt arbejde, da det hjælper imod ubehag og træthed.
Hvis brugeren har symptomer som f.eks. varigutilpashed, banken, smerter, kriblen, davhed,brænden aller stivhed, kal disse advarende tegnikske ignoreres. Brugeren bør konsultere en kvalificeret læge.

Afbryd maskinen fra strømtilførslen, for du skifter maskinvaerktoj eller tilbehorsdele.
Rør ikke ved fatninger eller tilbehørsdele under slagforløbet, da dette kan forhøjefaren ved swingingingerne, der kan forårsage snitsår, forbrændinger eller kvæstelser.
Anvend udelukkende tilbehorsdele og forbrugsmaterialer i den storrelse og af den type, som anbefales af producenten, som fremstiller maskinen til skrueforbindelser; anvend ikke andre typ erller storrelser af tilbehorsdelene og forbrugsmaterialerne.
Anvend udelukkende slagfatninger, der er i en god arbejdstilstand, da en mangelfuld tilstand af handfatninger og tilbehorsdele kan fere til,

at de braekker og bliver slynet ud, när de anvendes med slagskruetrækkere.

Farer på arbeidspladsen

De flerste kvæestelser på arbejdspladsen sker,\ när personer skrider, snubler eller falder. Vær opmaerk som på overflader, der er blevet glatte\ fter at maskinen er taget i brug, og faren for\ at snuble over luft-ller hydraulikslangen.
Vær forsigtig iukendte omgivelser.Der kan vaere skjulte farer ved strømkabler erler andre for-sorgningsledninger.
■ Maskinen til skrueforbindelseer er ikke egnet til brug i eksplosionsfarlige atmosfærer og ikke isoleret imod kontakt med elektriske strømkilder.
Kontroller at der ici er nogle elektriske ledninger, gasrorsledninger etc. der kan blive beskadiget under brug af maskinen, og som derved kan udlose en fare.

Ved brug af maskinen til skrueforbindelser kan der opsta stve og dampe, der kan skade helbredet ( som f.eks. kræft, fødselsfejl, astma og/ller dermatitis), det er absolut nødvendigt at gennemføre en risikovurdering med henblick på egnede reguleringsmekanismer.
I risikovurderingen skal man inddrage den stov, der er opstaet under anvendelse af maskinen og den eksisterende stov, der derved muligvis er blevet hvirvlet op.
Den brugte luft skal opsuges sādan, at den op-hvirvlede stov i en stovfuldt omgivelse, bliver re-duceret mest muligt.

Hvis der opstår støv og dampe, skal den vigtigste opgave vare at kontrollere dem med det samme på det sted, hvor de er blevet frigivet.

Alle maskinens tilbehorsdele erler indbyggedele der er beregren til at opfange, opsuge eler undertrykke dampe ell er stov i luften, skal benyttes og vedligeholds after producentens anvisninger.
Anvend udstyr til andedraetsbeskytelse.

Farer ved larm

Et højt stojniveau kan fore til varige horeskader, davhed og andre problemer som f.eks. tinnitus (ringen, susen, piben aller summen iaret), hvis der/DDke byttes tilstrækkeligt horeværn.
Det er nodvendigt at foretage en risikovurdering med hensyn til disse farer og omsaete egnede reguleringsmekanismer.
En reguleringsmekanisme, der egner sig til risikoreducering, er forholdsrregler som f.eks. anvendelse af isoleringsstof, der kan forbhindre ringelyde pa emnerne.

Anvendhorevaernsudstyr.

Maskinen til skrueforbindelser skal drives og vedligeholds after anbefalingerne i donne vejledning for at undgå et unødigt høj stojniveau.
Disponerer maskinen til skrueforbindelser over en lyddæmper, skal du sikre, at den er på arbejdspladsen, og at den befinder sig i en god tilstand, narr maskinen til skrueforbindelser er i drift.
Forbrugsmaterialerne og maskinveerktoget skal udvælges, vedligeholdes og udskiftes after anbefalingerne i dette vejledning for at undgå et unødigt højstøjniveau.

Svingningernes indflydelse kan forarsage beskadigelser pa nerverne og forstyrelser i blodcirkulationen i hender og arme.
Hold hænderne væk fra møtriskpænderens fatninger.
Tag varmt tjo pa, nar du arbeider i kolde omgi-velser og hold dine hender varme og torre.
Hvis du mærker, atHUDEN pa fingrene bliver dov, kildrer, smerter ell er farver sig hvid, skal du stoppe arbejdet med maskinen og sog lage.
Maskinen til skrueforbindelser skal drives og vedligeholds after anbefalingerne iijkevejledning for at undgå en unodig forstærkning af svingningerne.
Anvend ikke slide fatninger og forlaengelser eller hvilke, der passer darligt, da det holest sandsynligt fomer til en betydelig forstaerkning af svingningerne.

Forbrugsmaterialerne og maskinveerktoget skal udvaelges, vedligeholds og udskiftes after anbefalingerne i donne vejledning for at undgagen undrog Forstærkning af svingningerne.

Hvis muligt, skal der anvendes bøsninger.
Benyt muligst en holder, en strop aller udligningsudstyr til at holde maskinens vægt.
Hold/DDke maskinen med et alt for fast men dog sikkert greb, hvor du overholder den ndvendige handreaktionskraft, da svingningsrisikoen som regl vokser jo fastere grebet er.

Yderligeresikkerhedsanvisninger til pneumatiske maskiner

Trykluft kan forarssage alvorlige kvastelser.
- Hvis maskinen/DDske, inden udskiftning af tilbehorsdele ell er ved reparaturbejder skal lufttilforslen altid lukkes af,trykket skal tages af slangen, og maskinen skal kobles fra tryklufttilforslen.
- Ret aldrig luftstrømmen mod dig selv eller andre personer.
Slanger, der slar om sig, kan forarsage alvorlige kvastelser. Kontroller derfor altid, om slangerne og deres befestsningsmaterialie er ubeskadiget og ikke har løst sig.
Kold luft skal ledes væk fra haenderne.
Benyt ingen hurtige lukningskoblinger ved værktogistilgangen, narr du bruger slag- og impulsskruetrækkere. Til slangetilslutninger med gevind anwendes kun nogle af hærdet stål (eller et emne med den samme stødsikkerhed).
Hvis der anwendes universal-drejekoblinger (klov-koblinger) skal du bruge lasestifte og benyt whipcheck-slangesikringer for at beskytte dig mod, at slangen springer af maskinen aller i givet fald slangerne fra hinanden.
Sorg for at maskinens maksimale tryk ikke overskrides.
Ved maskiner med drejningsmoment og konti-nuerlig rotation har lufttrykket sikkerhedsrelavante udslag pa ydelsen. Derfor skal der fastsættes krav til slangens længde og diameter.
Bae r aldrig maskiner, der arbejder med luft, i slangen.

- Ibrugtagning

Henvisning: Efter montage er stikstudsen driftclar.

- Montering of topnøgle ellber bit

OBS! Sæt den ønskede stiknøgle altid i inden De tilslutter apparatet til deres trykluftsystem. Skil altid tryklufttilførslen fra tryklufttilsutningen 2, inden De paaetter ell er skifter stiknøgleop-satser 13.

Stik den passende topnøgles, i givet fald med forlaengelse 8, pa drevet.
Skub topnøgleopsats over 7 drevets firkant.
Vær opmaerkomspaaat spraengringen i topnog-lens13 rille lases.
Anvend udelukkende stiknogleopsatser 13 (1 / 2^ ) med i afbildning A angivne.
Vær opmaerksom pa at de topnog [eB], der anvendes, ikke er beskadigede. Topnogler 13, der er beskadigede eller ikke passer (ikke egnede), mA under ingen omstændigheder benyttes.

Tilslutninger

Bemærk: Anvend kun tilslutningssslanger med en indre diameter på mindst 9 mm.

Sno først lidt teflonband (ikke indeholdt i leveringsomfange) om stiknipplens og smorerens ydre gevind [11] (se illustr. B).
Skru derefter stiknipple ind i smorerens ge-vind [11 (se illustrc. C).
Spænddenne forbindelse med middelstor kraft absolut forsigtigt fast ved hjælp af en gaffel- nøgle.
Drej derefter forbindelsen af smorerin og stikniplen 9 ind i tilslutningsgevindet 2 pa slagskruetraekkeren (se illust. C).
Spænddenne forbindelse ligeledes fast med hjaelp af en gaffelnogle.
Nu trykkes trykluftslangen forsigtigt fast pa stiknipplen 9 indtil slangen gär i hak.

ADVARSEL! Vær opmaerksom pa at trykluftslangen sidder godt fast. En slange, der gar løs eller slar ukontrolleret om sig, betyder en stor fare. Kontroller ligeledes at skrueforbindelsene imellem smøreren [11], koblingsstykket og apparat sidder godt fast.

- Indstilling of trykluft

Bemerk: Apparatet er beregnet til et driftstryk på op til 6,3 bar og en kompressor med en luftvolumen, der mindst svarer til den værdi, der er angivet i de tekniske data. Nár du indsteller lufttrykkekt, skal du tage højde for at trykkekt på en slange på 10 m og enindre diameter på 9 mm falder med ca. 0,6 bar.

Anvend kun filtreret, smreter og regulerer trykluft.

- Indstilling af drejningsmomentet

Vælg den passende indstilling til drejningsmomentet 3 pa indstillingen, idet du trykker den ind imod kabinettet og drejer den, indtil den gär i hak i den ønskede position.
Vær opmaerksom pa at kompressorens arbejdstryk ligger mellem 5 og 6,3 bar.

Bemærk: Det optimale tryk ligger pa 6,3 bar.
Ved et tryk pa kun 5 bar aller ved enutilstraekkelig luftmaengde kan det maksimale drejningsmoment ikke opnæs.

Indstilling
1 (svag, min.)
2 (normal)
3 (staerk)
4 (extra staerk, maks.)

Ibrugtagning

Betjen udloser for at starte apparatet.
Slip udIosere for at slukke apparatet.

Valg af rotationsretning

ADVARSEL! Apparatet skal standses fuldstaendig, for du skifter rotationsretning.
ADVARSEL! En maskine, der uventet drejer i en anden retning, kan vare farlig. Gor en ting ad gangen med fuld opmaerksohmed og brug den sunde fornuft.

Bemark: Slagskruetrakkeren er beregnet til hore-/venstre Iob. Ved hjaelp af omskiftningsbolten 6 kan du aendre slagskruetrakkerens rotationsretning.

Tryk bolten fremad i retning af afmaerkningen „F" ("Forward / Fasten"), for at indstille tilbagelobsmodussen. Nu kan De f.eks. stramme skruer.
Tryk bolten bagud i retning af mærkningen „R" ("Reverse / Release"), sä den stikker ud pa bagsiden af apparatet, for at indstille venstre-drejning. Nu kan du f.eks. løsne skruer.

Hold apparatuset rigtigt

Dette apparat vejer 2,1 kilo.

Hold apparatet fast med begge hænder for at opnæ en sikker betjening (se illust. D).

- Efter ibrugtagningen

After aflsuttet arbeje skeletal apparatuset kobles fra trykluftstilslutningen 2.

Sluk for kompressoren.
For at reducere eventuelt resterende trykluft skal der kort trykkes pa apparatets udloser 4.
Træk derefter sikringen på til Slutningskoblingen på din trykluftsslange bagud.
Slangen Iosnes nu fra stiknipie.

ADVARSEL! Vær forsigtig, när du ligger apparatet fra dig. Læg altid apparatet fra dig, sä det ikkekommen til at ligge på udloseren.

Det kan beytde, at apparatet ved et uheld akti- veres, hvad der ligeledes kan resultere i en fare.

Eftersyn

ADVARSEL! Eftersynet mA kun gennemfores af en fagmand. Overholdes de nævnte henvisninger vedrørende eftersyn, garanterer vi en lang levetid og en driftssikker Funktion for dette kvalitetsprodukt.

Apparatet skal kobles fra trykluftskilden, när der foretages eftersyn og plejning.
Kontroller forbrugsmaterials og tilbehorets tilstand ved hvert eftersyn.

Bemerk: For at sikre at dit apparat kan fun-gere gnidningslost, er det absolut nodvendigt at rense det dagligt og smore det regelmaesigt.
Benyt hertil kun specielt værktøjsolie med høj viskositet (tyndtfyldende). Egnet er olie til trykluftmaskiner eller motorolie SAE10-20.

ADVARSEL! Anvend ikke (speielt sejf-flydende) smoremidler. Ellers er der fare for at Funktionsforstyrrelser eller varige skader.

Vedrørende smøringen tilbyder vi dig følgende nuligheder:

a) ved hjælp af en smører 11

Fyld den medleverede smer med lidt olie, idet du forst skruer tilgangsskruen ud af smoreren.
Placér derefter smørén som beskrevet i kapitlet „Tilslutninger" ved trykluftstilførslen.

b) ved hjaelp af en tagesmører

Hvis du disponerer over en komplet serviceenhed med tagesmorer pa din kompressor, er det..., nodvendigt at montere 11 smoreren.
Skru topnoglen direkte ind i appardot for at benytttagesmoreren og forbind den med din trykluftslange.

c) medhänden

Alternativt kann du ogsa smore apparatet med händen (anbefales ici).

Løsn hertil lukningsskruen til oliepafyldningsstudsen.
Inden haverbrugtagning aftrykuftværktoget skal du give 3-5 draber olie ned i trykufttilslutningen ogipafyldningsabningen5.
Blev trykluftværktoget ikke benyettet i flere dage, skal du give 5-10 draber olie i

Eftersyn / Rengøring og pleje / Fejafhjaelpning

tryklufttilsutningen 2 og i oliepafyldningsab-ningen 5,for du starter den.

Bemerk: For at sikre at trykluftapparater farr en muligst lang levetid, skal de smores regelmessigt. Vi anbefaler en regelmessig smoring med den vedlagte smorer 11.

Trykluftværktj/-apparater mA kun opbevares i tøre rum.
Udover de allerede beskrevne olie- og rensningsarbejder er det ikke ndvendigt at foretageyderligere eftersyn.

- Rengøring og pleje

Rengor kun værktoget med en tør klud.
Anvend under ingen omstændigheder væsker som benzin, lsningsmidler eller vand til renningen.
Der mä参加会议者 ind i apparatets indre.

- Fejalfhjælpning

Bemærk: For at sikre at trykluftapparater fár en muligst lang levetid, skal de smores regelmaessigt. Vi anbefaler en regelmaessig smoring med den vedlagte smorer 11.

Kontroller after hver eftersyn, om apparatet stadig fungerer normalt.

Fejl Mulige ørsager Forholdsregler
Slagskrueptrækker virker ikke	Der er ikke trykke på udløseren 4	Tryk på udløseren 4
	Ingen trykluftforsyning Luk i	givet fald kondensvand ud af slangen (vandsæk)
		Fjern knæk på slangen
		Etabler tryklufttilslutningen 2
	Trykluftsystemet har et læk Fjern lækager
	Defekt kompressor Kontroller	at kompressoren afgiver trykluft. Få i givet fald kompressoren repareret af en kvalificeret reparator
	Defekt i det indre af try-kluftapparatet	Få trykluftapparatet repareret af en kvalificeret reparator
Skruen skal ikke skrues helt fast	Lufttryk er for svag Lufttryk øges.PAS Pål! Det maksimal tilladte arbejdstryk@mål aldrig overskrides!
Skruen skal ikke løsnes	Drejrningsmomentet er for lavt	Skru op for regulatoren til drejningsmomentet 3
	Skrue er rusten Skrue skal behandles med rustfjerner

- Henvisninger til garanti og serviceafvikling

Garanti fra Creative Marketing Consulting GmbH

Karekunde, du fär 3 árs garanti fra købsdatoen på dette apparat. Hvis der forekommer mangler ved dette produit, har du juridiske rettigheder over for sælgeren af dette produit. Disse juridiske rettigheder indskraenkes ikke af vores garanti, der beskri-ves i det følgende.

Garantibetingelser

Garantifristen beynder med kobsdatoen. Opbevar den originale kassebon pa et sikkert sted. Denne kassebon behoves som dokumentation for kbet.

Hvis der inden for tre ar fra kobsdatoen for dette produit opstär en materiale-ller fabrikationsfejl, bliver produitet repareret aller erstattet -fter vores valg - af os uden omkostninger for dig. Denne garantiydelse forudsætter, at det defekte apparat og kobsbeviset (kassebon) forelægges inden udlobet af fristen på tre ar sammen med en kort beskrivelse af, hvori manglen bestar, og hvornár den er opstæt.

Hvis defekten dækkes af vores garanti, modtager du derefter det reparere de ler et nyt apparat. Ved reparation ell er udskiftning af apparatet begynder der icke en ny garantperiode.

Garantiomfang

Apparatet er produceret omhyggeligt after strenge kvalitetskrav og inden levering afprvet samvittig-hedsfuldt.

Garantien gelder for materiale-ller fabrikationsfejl. Garantien omfatter ici Produktdele, der udsættes for normal slitage og dermed kan betragtes som sliddele, aller beskadigelser af folsomme komponenter som f.eks. kontakter, batterier erler dele af glas.

Garantien bortfalder, hvis apparatet bliver beskadiget ell erifie anvendessller vedligeholdes korrekt. Til en korrekt anvendelse af Produktet skal alle henvisinger, der er opfort i betjeningsvejledningen, overholdes nogagtigt. Anvendelsesformal og handlinger, der frarades ellr advares imod i betjeningsvejledningen, skal ubetinget undgas.

Produkt er kun beregnet til privat og/DD ke til erhvervsmessigt brug. Ved misbrug og uhensigtsmessig behandling, anvendelse af vold og ved indgreb, som okay er foretaget af vores autorisere de service-afdeling, ophorer garantien.

- Afvikling of garantitilfælde

For at kunne sikre en hurtig behandling af dit anlig-gende skal ffolgende henvisninger folges:

Opbevar kassebon og articelnummer (f.eks.IAN) som kobsdokumentation, sa disse kan frelægges pa forespørgsel.

Artikelnumrene er angivet pa typeskiltet, ved en indgravering, pa forsiden af vejledningen (nederst til venstre) ellr pa et mærkat pa bag-ller undersiden. Hvis der forekommern funktionsfeil erler andre mangler, skal du først kontakte nedenstaende serviceaf-deling Telefonisk ellr via e-mail.

Et produit, der er registreret som defekt, kan du derefter sende portofrit til den meddelte service-adresse ved vegaggelse af kobsbeviset (kassebon) og angivelsen af, hvori manglen bestar, og hvornar den er opstaet.

Bemerk:

Under www.lidl-service.com kan du disse og mange flere handboger, produktvide oer og software downloaden.

Kontaktinformationer:

DK

Navn: C. M. C. GmbH

Internetadresse: www.cmc-creative.de

Vær opmaerksom pa, at folgende adressie ikke er en serviceadresse.

Kontakt først ovenstaende serviceafdeling Servicestelle.

Adresse:

C. M. C. GmbH

Katharina-Loth-Str. 15

66386 St. Ingbert

Tyskland

Miljøhenvisningerog informationer vedr. bortskaffelse af affald

Rastofgenvinding i stedet for bortskaffelse af affald!

Kast/DDtckrktjHuhsholdningsaffaldet,ild ell er vand. Hvis det er muligt, skal icke brugbare apparater genbruges. Sporg om rad hos din forhandler.

EU-konformitserklaring（

Vi, virksomheden

C. M. C. GmbH

Dokumentansvarlig: Daniel Havener

erklærer paaegetansvar,atprodukte

Trykluftslagnøgle

Artikelnummer: 1939

opfylder de vaesentlige sikkerhedskrav, som er fastlagt i EU-direktiverne

Maskindirektiv

Folgende harmoniserede normer blev taget i betragtning i forbindelse med evalueringen af konformitetserklageringen:

EN ISO 11148-6:2013
