BEDIENUNGSANLEITUNG PDSS 310 A2 PARKSIDE

IAN 275671 DRUCKLUFT-SCHLAGSCHRAUBER Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung

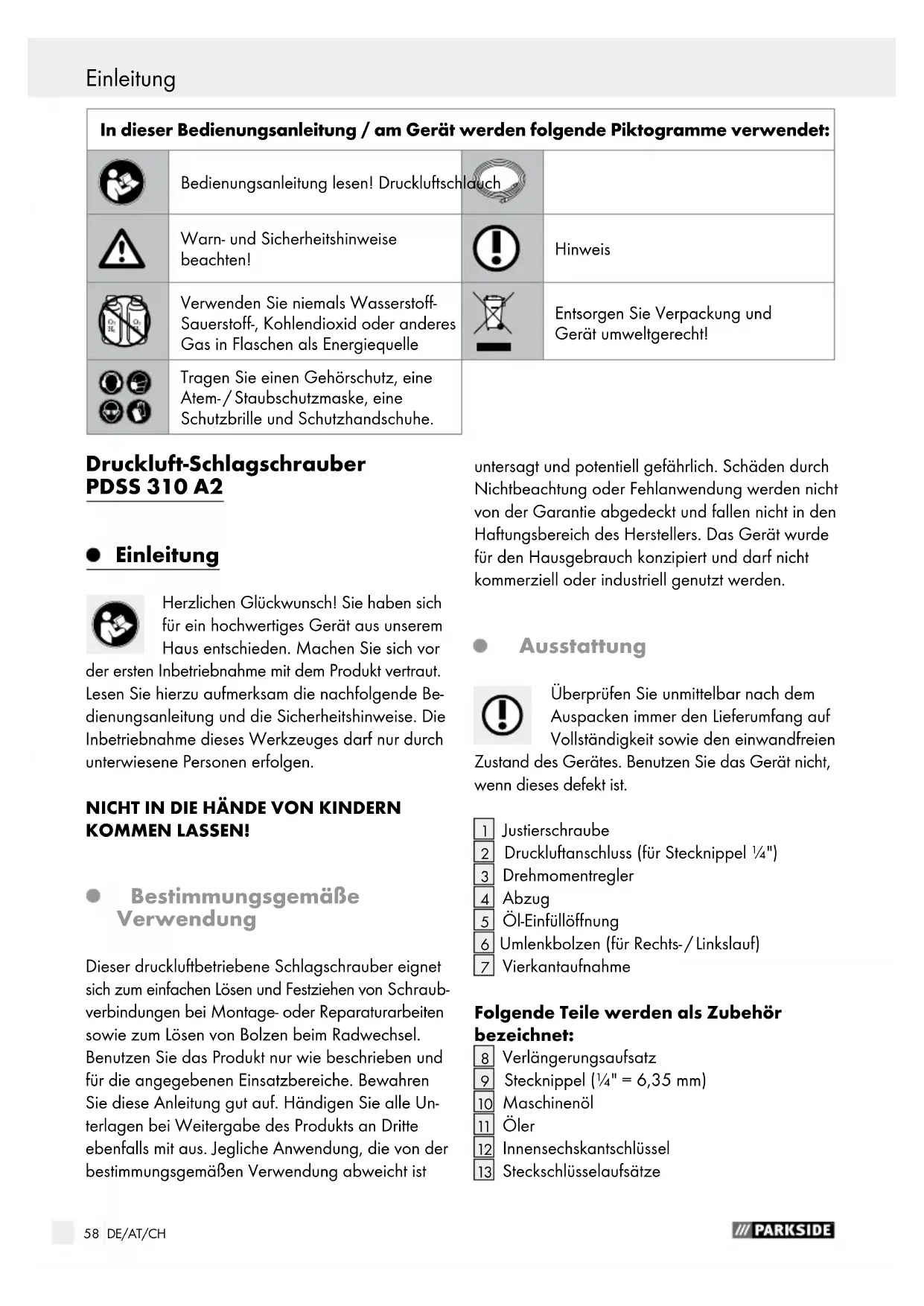

St. Ingbert, 30.04.2016 i.o. Daniel Havener56 Inhaltsverzeichnis57 DE/AT/CH Einleitung ......................................................................................................................................... Seite 58 Bestimmungsgemäße Verwendung ....................................................................................................Seite 58 Ausstattung ..........................................................................................................................................Seite 58 Technische Daten ................................................................................................................................Seite 59 Sicherheitshinweise für Druckluftwerkzeuge ..................................................Seite 59 Gefährdungen durch herausgeschleuderte Teile .............................................................................. Seite 61 Gefährdungen durch Erfassen / Aufwickeln ...................................................................................... Seite 61 Gefährdungen im Betrieb ................................................................................................................... Seite 62 Gefährdungen durch wiederholte Bewegungen ..............................................................................Seite 62 Gefährdungen durch Zubehörteile ....................................................................................................Seite 62 Gefährdungen am Arbeitsplatz .........................................................................................................Seite 63 Gefährdungen durch Staub und Dämpfe ..........................................................................................Seite 63 Gefährdungen durch Lärm .................................................................................................................Seite 63 Gefährdungen durch Schwingungen.................................................................................................Seite 64 Zusätzliche Sicherheitsan weisungen für pneumatische Maschinen .................................................Seite 64 Inbetriebnahme ......................................................................................................................... Seite 64 Steckschlüsselaufsätze oder Bit einsetzen .........................................................................................Seite 64 Anschlüsse vornehmen ........................................................................................................................Seite 65 Druckluft einstellen ..............................................................................................................................Seite 65 Drehmoment einstellen ........................................................................................................................Seite 65 In Betrieb nehmen ...............................................................................................................................Seite 65 Drehrichtung ändern ...........................................................................................................................Seite 66 Gerät richtig halten .............................................................................................................................Seite 66 Nach der Inbetriebnahme ................................................................................................Seite 66 Wartung ...........................................................................................................................................Seite 66 Reinigung und Pflege ............................................................................................................Seite 67 Fehlerbehebung ........................................................................................................................Seite 67 Hinweise zu Garantie und Serviceabwicklung ..............................................Seite 68 Garantiebedingungen ........................................................................................................................Seite 68 Garantieumfang .................................................................................................................................. Seite 68 Abwicklung im Garantiefall ................................................................................................................Seite 68 Umwelthinweise und Entsorgungsangaben ..................................................... Seite 69 EG-Konformitätserklärung ............................................................................................... Seite 69 Inhaltsverzeichnis58 DE/AT/CH Druckluft-Schlagschrauber PDSS 310 A2 Einleitung Herzlichen Glückwunsch! Sie haben sich für ein hochwertiges Gerät aus unserem Haus entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Be- dienungsanleitung und die Sicherheitshinweise. Die Inbetriebnahme dieses Werkzeuges darf nur durch unterwiesene Personen erfolgen. NICHT IN DIE HÄNDE VON KINDERN KOMMEN LASSEN! Bestimmungsgemäße Verwendung Dieser druckluftbetriebene Schlagschrauber eignet sich zum einfachen Lösen und Festziehen von Schraub- verbindungen bei Montage- oder Reparaturarbeiten sowie zum Lösen von Bolzen beim Radwechsel. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Un- terlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus. Jegliche Anwendung, die von der bestimmungsgemäßen Verwendung abweicht ist untersagt und potentiell gefährlich. Schäden durch Nichtbeachtung oder Fehlanwendung werden nicht von der Garantie abgedeckt und fallen nicht in den Haftungsbereich des Herstellers. Das Gerät wurde für den Hausgebrauch konzipiert und darf nicht kommerziell oder industriell genutzt werden. Ausstattung Überprüfen Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes. Benutzen Sie das Gerät nicht, wenn dieses defekt ist.

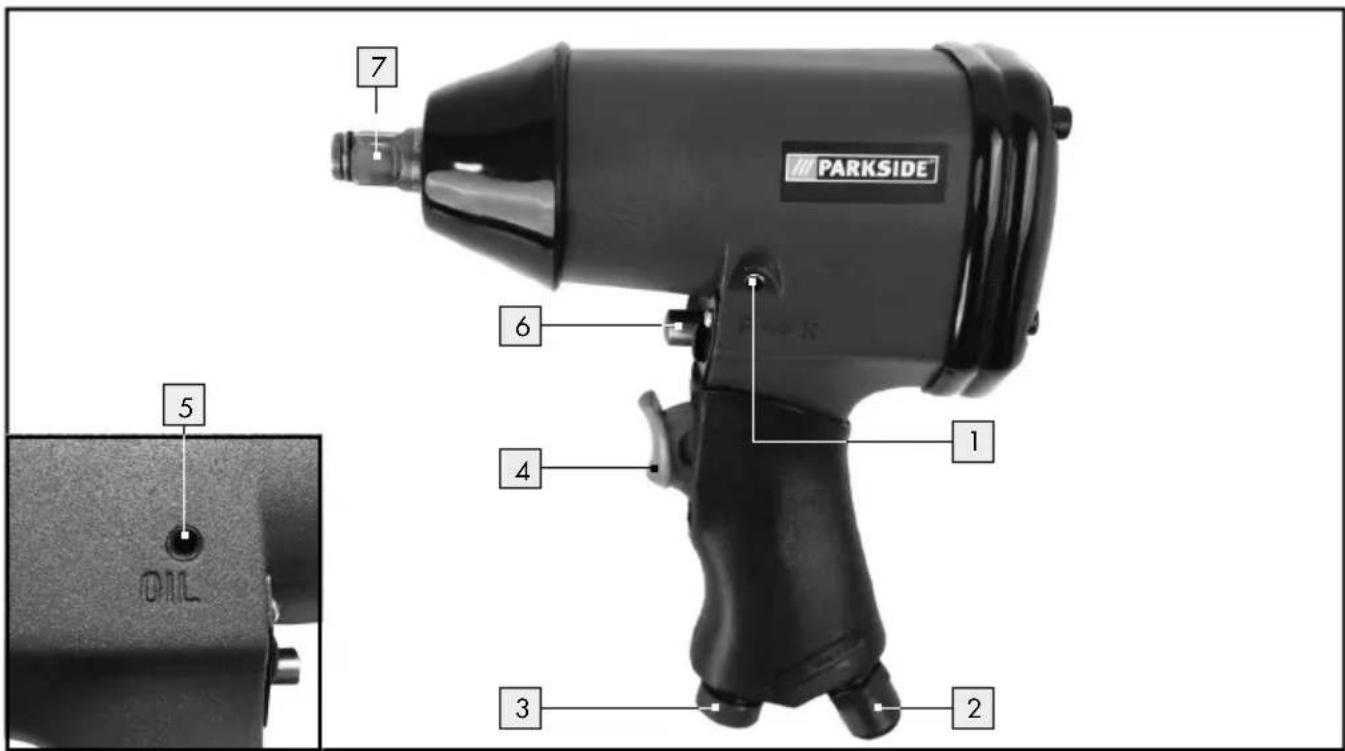

Druckluftanschluss (für Stecknippel ¼")

Umlenkbolzen (für Rechts- / Linkslauf)

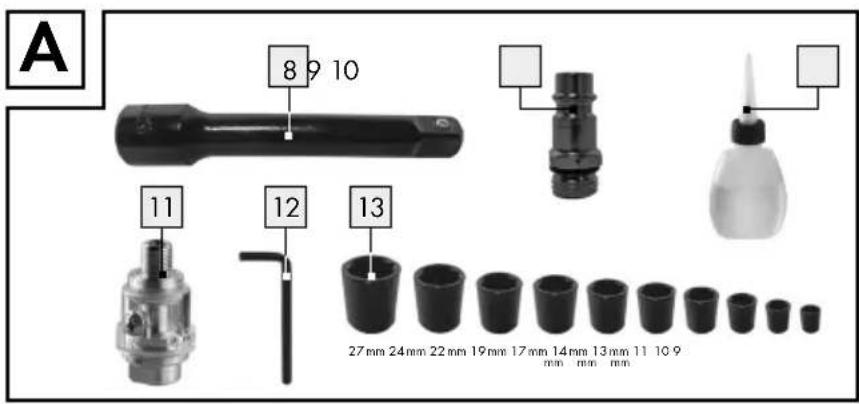

Vierkantaufnahme Folgende Teile werden als Zubehör bezeichnet:

Verlängerungsaufsatz

Innensechskantschlüssel

Steckschlüsselaufsätze In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet: Bedienungsanleitung lesen! Druckluftschlauch Warn- und Sicherheitshinweise beachten! Hinweis Verwenden Sie niemals Wasserstoff- Sauerstoff-, Kohlendioxid oder anderes Gas in Flaschen als Energiequelle Entsorgen Sie Verpackung und Gerät umweltgerecht! Tragen Sie einen Gehörschutz, eine Atem- / Staubschutzmaske, eine Schutzbrille und Schutzhandschuhe. Einleitung Einleitung / Sicherheitshinweise für Druckluftwerkzeuge59 DE/AT/CH Einleitung Technische Daten Luftverbrauch: ca. 350 l / min Betriebsdruck: max. 6,3 bar Vierkantaufnahme: ½" (12,7 mm) Druckluftanschluss: ¼" (6,35 mm) NPT Geräteaufnahme: ½" (12,7 mm) Max. Drehmoment: 310 Nm Drehzahl max.: 7000 min

Leistung: 0,354 kW Gewicht: ca. 2105 g Luftversorgung: über Wartungseinheit mit Filterdruckminderer und Ölnebler Benötigte Luftqualität: gereinigt, kondensatfrei und ölvernebelt Kompressoren: mit mind. 50 l Kesselvolumen Lärmkennwerte (gemäß EN ISO 15744): ca. L

: 90,5 dB(A) Unsicherheit K: 3 dB Vibration (gemäß EN 28927-2): 3,9 m / s² Unsicherheit K: 0,8 m / s² Sicherheitshinweise für Druckluftwerkzeuge Wenn Druckluftwerkzeuge ein- gesetzt werden, müssen grundlegende Sicherheits- vorkehrungen befolgt werden, um die Risiken von Feuer, eines Stromschlags und Verletzungen von Personen auszuschließen. Bitte lesen und beachten Sie unbedingt vor der ersten Inbetriebnahme die Hinweise dieser Betriebsanleitung und bewahren Sie diese gut auf. Für Schäden oder Körperverletzungen, die entstehen, weil diese Betriebsanleitung nicht be- achtet wurde, übernimmt der Hersteller keine Haftung. Die angegebenen Gefährdungen sind für den all- gemeinen Gebrauch von handgehaltenen Druck- luftschlagschraubern vorhersehbar. Jedoch muss darüber hinaus der Benutzer spezifische Risiken be- werten, die aufgrund jeder Verwendung auftreten können. GEFAHR! Halten Sie Ihre Hände oder andere Gliedmaßen von den sich drehenden Teilen fern. Ansons ten besteht Verletzungsgefahr. QUETSCHGEFAHR! Halten Sie Ihre Hände während des Betriebs vom Gegenlager (z. B. Ringschlüssel) fern. Dies gilt besonders beim Lösen von Schrauben bei beengten Arbeitsverhältnissen. VERLETZUNGSGEFA HR! Unterbrechen Sie vor Werkzeugwechseln, Ein- stellung und Wartungsarbeiten die Druckluftzu- fuhr. EXPLOSIONSGEFAHR! Verwenden Sie zur Reinigung des Druckluftge- rätes niemals Benzin oder andere entflammbare Flüssigkeiten! Im Druckluftgerät verbliebene Dämpfe können durch Funken entzündet werden und zur Explosion des Druckluftgerätes führen. Arbeiten Sie mit dem Gerät nicht in explosions- gefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Be- arbeiten Sie keine Materialien, die potentiell leicht entflammbar oder explosiv sind oder sein könnten. Zu mehrfachen Gefährdungen müssen die Sicherheitshinweise vor dem Einbau, dem Betrieb, der Reparatur, der Wartung und dem Austausch von Zubehörteilen sowie vor der Arbeit in der Nähe der Maschine für Schraubverbindungen gelesen und verstanden werden. Andernfalls kann dies zu schweren körperlichen Verletzun- gen führen. Die Maschine für Schraubverbindungen sollte ausschließlich von qualifizierten und geschulten Bedienern eingerichtet, eingestellt oder ver- wendet werden. Die Maschine für Schraubverbindungen darf nicht verändert werden. Veränderungen können die Wirksamkeit der Sicherheitsmaßnahmen verringern und die Risiken für den Bediener er- höhen. Die Sicherheitsanweisungen dürfen nicht verloren gehen – geben Sie sie der Bedienperson. Verwenden Sie niemals eine beschädigte Maschine für Schraubverbindungen. Die Maschinen sind regelmäßig zu warten, um zu überprüfen, dass alle erforderten Einleitung / Sicherheitshinweise für Druckluftwerkzeuge60 DE/AT/CH Bemessungswerte und Kennzeichnungen wie bspw. Bemessungsdrehzahl oder Nennluftdruck lesbar auf der Maschine gekennzeichnet sind. Der Benutzer muss den Hersteller kontaktieren, um Ersatzetiketten zur Kennzeichnung zu erhal- ten, wenn dies notwendig ist. Verwenden Sie das Gerät nur in den Anwen- dungsgebieten, für die es konzipiert wurde! Überlasten Sie das Gerät nicht. Verwenden Sie niemals Wasserstoff-, Sauerstoff-, Kohlendioxid oder ander

Gas in Flaschen als Energiequelle dieses Werkzeuges, da dies zu einer Explosion und somit zu schweren Verletzungen führen kann. Warten und reinigen Sie das Gerät regelmäßig wie vorgeschrieben (s. Kapitel „Wartung“ sowie „Reinigung und Pflege“). Kontrollieren Sie das Gerät vor Inbetriebnahme auf etwaige Beschädigungen. Stellen Sie vor jedem Gebrauch sicher, dass sich das Gerät in einem einwandfreien Zustand befindet. Seien Sie stets aufmerksam! Unerwartete Bewe- gungen der Maschine infolge von Reaktionskräf ten oder Bruch des eingesetzten Maschinenwerk- zeuges oder des Gegenlagers können zu Ver- letzungen führen. Es besteht Verletzungsgefahr durch Splitter, die bei einem Bruch des eingesetzten Werkzeuges (Nuss) mit großer Geschwindigkeit wegfliegen können. Eine nicht erwartete Bewegung von Einsatz- Werkzeug kann eine gefährliche Situation verursachen. Es besteht das Risiko der Quetschgefahr durch das Drehmoment zwischen Gegenlager und Werkstück. Halten Sie Ihre Hände vom eingesetzten Werk- zeug (Nuss) fern, ansonsten besteht das Risiko von Verletzungen. Verwenden Sie nur Fassungen und Adapter, die in gutem Zustand und für den Gebrauch mit den hier beschriebenen Maschinen geeignet sind. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch könne

Sie das Elektrowerkzeug in unerwarteten Situa- tionen besser kontrollieren. Schalten Sie das Gerät aus, wenn Sie es nicht mehr benutzen. Tragen Sie persönliche Schutzausrü- stung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus- rüstung wie Staubmaske, rutschfeste Sicherheits- schuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Druckluftwerkzeugs, verrin- gert das Risiko von Verletzungen. Schützen Sie die Schläuche vor Knicken, Veren- gungen, Lösungsmitteln und scharfen Kanten. Halten Sie die Schläuche fern von Hitze, Öl und rotierenden Teilen. Ersetzen Sie einen beschädigten Schlauch unver- züglich. Eine schadhafte Versorgungsleitung kann zu einem herumschlagenden Druckluftschlauch führen und kann Verletzungen verursachen. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alko- hol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen. Atmen Sie die Abluft nicht direkt ein. Vermeiden Sie es, die Abluft in die Augen zu bekommen. Die Abluft des Druckluftgerätes kann Wasser, Öl, Metallpartikel oder Verunreinigungen aus dem Kompressor enthalten. Dies kann Gesund- heitsschäden verursachen.

SEIEN SIE VORSICHTIG

BEIM ABLEGEN DES GERÄTES! Legen Sie das Gerät immer so ab, dass es nicht auf dem Abzug zum Liegen kommt. Unter Umständen könnte dies ein versehentliches Aktivieren des Gerätes nach sich ziehen, was wiederum zu Gefahren führen könnte. Es darf nur geeignetes Zubehör verwendet werden. Dieses können Sie beim Hersteller er- werben. Anderes als Originalzubehör kann zu Gefahren führen. Verwenden Sie nur gefilterte und regulierte Druckluft. Staub, ätzende Dämpfe und / oder Feuchtigkeit können den Motor eines Druckluft- werkzeuges beschädigen. Der Schlauch muss für einen Druck von mind. 8,6 bar oder 125 psi ausgelegt sein, mindestens jedoch auf 150 % des im System erzeugten Maximaldruckes. Sicherheitshinweise für Druckluftwerkzeuge Sicherheitshinweise für Druckluftwerkzeuge61 DE/AT/CH Sicherheitshinweise für Druckluftwerkzeuge Das Werkzeug und der Druckluft- schlauch müssen mit einer Schlauch- kupplung versehen sein, so dass der Druck beim Trennen des Kupplungsschlauches vollständig abgebaut ist. GEFAHR! Vermeiden Sie den Kontakt mit einer spannungsführenden Leitung. Dieses Gerät ist nicht gegen einen elektrischen Schlag isoliert. Ohne Zustimmung des Herstellers darf das Werk- zeug in keiner Weise abgeändert werden. Das Werkzeug nur mit dem vorgeschriebenen Druck (6,3 bar) verwenden. Das Werkzeug muss nach der Anwendung und bei Nichtbenutzung stets von der Luftzufuhr ge- trennt werden. Wenn das Werkzeug nicht luftdicht ist oder es repariert werden muss, darf es nicht verwendet werden. Verbinden Sie das Werkzeug niemals mit einem Druckluftschlauch, dessen Druck 6,3 bar übersteigt. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Ar beits- bereiche können zu Unfällen führen. Dadurch können Sie das Gerät insbesondere in unerwar- teten Situationen besser kontrollieren. Lassen Sie das Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Halten Sie Kinder und andere Personen während der Benutzung des Gerätes fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlier en. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewe- genden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Abzug und Gerät weglegen im Falle eines un- erwarteten Ausfalls des Kompressors. Benutzen oder bewahren Sie das Werkzeug niemals an feuchten, staubigen Orten auf oder in der Nähe von Wasser, anderen Flüssigkeiten oder gefährlichen Gasen. Verwenden Sie möglichst einen Kondensatab- schneider oder entleeren Sie die Schläuche und Rohrleitungen regelmäßig vor und während der Benutzung der Druckluftgeräte von Kondensat (Wasser). Sichern Sie Ihre Werkstücke. Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Wenn Sie das Werkstück mit der Hand festhalten oder an den Körper drücken, können Sie das Gerät nicht sicher bedienen. ACHTUNG! Ein unterdimensio niertes Druckluftsystem kann die Effizienz Ihres Gerätes vermindern. Gefährdungen durch herausgeschleuderte Teile Bei einem Bruch des Werkstücks oder eines der Zubehörteile oder gar des Maschinenwerkzeugs selbst können Teile mit hoher Geschwindigkeit herausgeschleudert werden. Beim Betrieb der Maschine für Schraubverbin- dungen ist immer ein schlagfester Augenschutz zu tragen. Der Grad des erforderlichen Schutzes sollte für jeden einzelnen Einsatz gesondert be- wertet werden. Es ist sicherzustellen, dass das Werkstück sicher befestigt ist. Gefährdungen durch Erfassen / Aufwickeln Gefährdungen durch Erfassen / Aufwickeln können zu Erstickung, Skalpierung und / oder Schnittverletzungen führen, wenn weite Beklei- dung, persönlicher Schmuck, Halsketten, Haare oder Handschuhe von der Maschine und ihren Zubehörteilen nicht ferngehalten werden. Handschuhe können sich im drehenden Antrieb verfangen, was an den Fingern zu Verletzungen oder zum Bruch führen kann. Bei drehenden Antriebsfassungen und -verlänge- rungen kann es leicht zum Erfassen / Aufwickeln von gummierten oder metallverstärkten Hand- schuhen kommen. Tragen Sie keine lose sitzenden Handschuhe oder Handschuhe mit abgeschnittenen oder verschlissenen Handschuhfingern. Sicherheitshinweise für Druckluftwerkzeuge62 DE/AT/CH Halten Sie niemals den Antrieb, die Fassung oder die Antriebsverlängerung fest. Halten Sie Ihre Hände vom drehenden Antrieb fern. Gefährdungen im Betrieb Beim Einsatz der Maschine können die Hände der Bediener Gefährdungen durch Quetschen, Schlagen, Schneiden, Abrieb und Wärme aus- gesetzt sein. Tragen Sie geeignete Handschuhe zum Schutz der Hände. Die Bediener und das Wartungspersonal müssen physisch in der Lage sein, die Größe, das Ge wicht und die Leistung der Maschine zu handhaben. Halten Sie die Maschine richtig: Seien Sie bereit, den üblichen oder plötzlichen Bewegungen entgegenzuwirken – halten Sie beide Hände bereit. Achten Sie darauf, dass Ihr Körper im Gleich- gewicht ist und dass Sie einen sicheren Stand haben. In Fällen, in denen Hilfsmittel zum Aufnehmen des Reaktionsdrehmoments erforderlich sind, wird empfohlen, wann immer möglich eine Aufhän- gungsvorrichtung zu verwenden. Falls dies nicht möglich ist, werden Seitengriffe für Maschinen mit geradem Griff und Maschinen mit Pistolen- griff empfohlen. In jedem Fall wird empfohlen, Hilfsmittel zur Aufnahme des Reaktionsdrehmo- ments zu verwenden, wenn es größer ist als 4 Nm bei Maschinen mit geraden Griffen, größer als 10 Nm bei Maschinen mit Pistolengriff und grö ßer als 60 Nm bei Winkelschraubern. Geben Sie die Befehlseinrichtung zum In-Gang- oder Stillsetzen im Fall einer Unterbrechung der Energieversorgung frei. Verwenden Sie nur die vom Hersteller empfoh- lenen Schmiermittel. Finger können in Mutterndrehern mit offenem Flachkopf gequetscht werden. Verwenden Sie das Werkzeug nicht in engen Räumen und achten Sie darauf, dass Ihre Hände nicht zwischen Maschine und Werkstück ge- quetscht werden, insbesondere beim Abschraube

Gefährdungen durch wiederholte Bewegungen Bei der Verwendung einer Maschine für Schraub- verbindungen kann der Bediener bei der Aus- führung arbeitsbezogener Tätigkeiten unangenehme Empfindungen in den Händen, Armen, Schultern, im Halsbereich oder an anderen Körperteilen erfahren. Nehmen Sie für die Arbeit mit dieser Maschine eine bequeme Stellung ein, achten Sie auf sic heren Halt und vermeiden Sie ungünstige Positionen oder solche, bei denen es schwierig ist, das Gleichgewicht zu halten. Der Bediener sollte während lang dauernder Arbeiten die Körper- haltung verändern, was helfen kann, Unan- nehmlichkeiten und Ermüdung zu vermeiden. Falls der Bediener Symptome wie z. B. andau- erndes Unwohlsein, Beschwerden, Pochen, Schmerz, Kribbeln, Taubheit, Brennen oder Steifheit an sich wahrnimmt, sollten diese war- nenden Anzeichen nicht ignoriert werden. Der Bediener sollte einen qualifizierten Mediziner konsultieren. Gefährdungen durch Zubehörteile Trennen Sie die Maschine von der Energiever- sorgung, bevor das Maschinenwerkzeug oder Zubehörteil gewechselt wird. Berühren Sie nicht Fassungen oder Zubehör- teile während des Schlagvorgangs, weil dies die Gefährdung durch Schneiden, Verbrennen oder Verletzungen durch Schwingungen erhöhen kann. Verwenden Sie ausschließlich Zubehörteile und Verbrauchsmaterialien der vom Hersteller der Maschine für Schraubverbindungen empfohle- nen Größen und Typen; verwenden Sie keine anderen Typen oder Größen der Zubehörteile und Verbrauchsmaterialien. Verwenden Sie ausschließlich Schlagfassungen in gutem Arbeitszustand, denn ein mangelhafter Zustand von Handfassungen und Zubehörteilen kann dazu führen, dass diese bei der Sicherheitshinweise für Druckluftwerkzeuge Sicherheitshinweise für Druckluftwerkzeuge63 DE/AT/CH Sicherheitshinweise für Druckluftwerkzeuge Sicherheitshinweise für Druckluftwerkzeuge Verwendung mit Schlagschraubern zerbrechen und herausgeschleudert werden. Gefährdungen am Arbeitsplatz Ausrutschen, Stolpern und Stürzen sind Haupt- gründe für Verletzungen am Arbeitsplatz. Ach- ten Sie auf Oberflächen, die durch den Gebrauch der Maschine rutschig geworden sein können, und auf durch den Luft- oder den Hydraulikschlauch bedingte Gefährdungen durch Stolpern. Gehen Sie in unbekannten Umgebungen mit Vorsicht vor. Es können versteckte Gefährdungen durch Stromkabel oder sonstige Versorgungs- leitungen gegeben sein. Die Maschine für Schraubverbindungen ist nicht zum Einsatz in explosionsgefährdeten Atmosphä- ren bestimmt und nicht gegen den Kontakt mit elektrischen Stromquellen isoliert. Stellen Sie sicher, dass keine elektrischen Lei- tungen, Gasrohrleitungen usw. vorhanden sind, die im Fall der Beschädigung durch die Ver- wendung der Maschine zu einer Gefährdung führen könnten. Gefährdungen durch Staub und Dämpfe Die beim Einsatz der Maschinen für Schraub- verbindungen entstehenden Stäube und Dämpfe können gesundheitliche Schäden (wie z.B. Krebs, Geburtsfehler, Asthma und / oder Dermatitis) verursachen; es ist unerlässlich, eine Risikobe- wertung in Bezug auf diese Gefährdungen durchzuführen und geeignete Regelungsme- chanismen umzusetzen. In die Risikobewertung sollten der bei der Ver- wendung der Maschine entstehende Staub und der dabei möglicherweise aufwirbelnde vorhandene Staub einbezogen werden. Die Abluft ist so abzuführen, dass die Aufwirbe- lung von Staub in einer staubgefüllten Umgebung auf ein Mindestmaß reduziert wird. Falls Staub oder Dämpfe entstehen, muss die Hauptaufgabe sein, diese am Ort ihrer Freiset- zung zu kontrollieren. Alle zum Auffangen, Absaugen oder zur Unter- drückung von Flugstaub oder Dämpfen vorgese- henen Einbau- oder Zubehörteile der Maschine sollten den Anweisungen des Herstellers ent- sprechend ordnungsgemäß eingesetzt und ge- wartet werden. Verwenden Sie eine Atemschutzausrüstung. Gefährdungen durch Lärm Die Einwirkung hoher Lärmpegel kann bei un- genügendem Gehörschutz zu dauerhaften Gehörschäden, Gehörverlust und anderen Pro- blemen, wie z. B. Tinnitus (Klingeln, Sausen, Pfeifen oder Summen im Ohr), führen. Es ist unerlässlich, eine Risikobewertung in Be- zug auf diese Gefährdungen durchzuführen und geeignete Regelungsmechanismen umzu- setzen. Zu den für die Risikominderung geeigneten Re- gelungsmechanismen gehören Maßnahmen wie die Verwendung von Dämmstoffen, um an den Werkstücken auftretende Klingelgeräusche zu vermeiden. Verwenden Sie eine Gehörschutzausrüstung. Die Maschine für Schraubverbindungen ist nach den in dieser Anleitung enthaltenen Empfeh lungen zu betreiben und zu warten, um eine unnötige Erhöhung der Lärmpegel zu vermeiden. Verfügt die Maschine für Schraubverbindungen über einen Schalldämpfer, ist stets sicherzustellen, dass dieser beim Betrieb der Maschine für Schraubverbindungen vor Ort ist und sich in einem guten Arbeitszustand befindet. Die Verbrauchsmaterialien und das Maschinen- werkzeug sind den Empfehlungen dieser Anleitu

entsprechend auszuwählen, zu warten und zu ersetzen, um eine unnötige Erhöhung des Lärm- pegels zu vermeiden.64 DE/AT/CH Gefährdungen durch Schwingungen Die Einwirkung von Schwingungen kann Schä- digungen an den Nerven und Störungen der Blutzirkulation in Händen und Armen verursache

Halten Sie ihre Hände von den Fassungen der Mutterndreher fern. Tragen Sie bei Arbeiten in kalter Umgebung warme Kleidung und halten Sie Ihre Hände warm und trocken. Falls Sie feststellen, dass die Haut an Ihren Fin- gern oder Händen taub wird, kribbelt, schmerzt oder sich weiß verfärbt, stellen Sie die Arbeit mit der Maschine ein und konsultieren Sie einen Arzt. Die Maschine für Schraubverbindungen ist nach den in dieser Anleitung enthaltenen Empfehlun gen zu betreiben und zu warten, um eine unnötige Verstärkung der Schwingungen zu vermeiden. Verwenden Sie keine verschlissenen oder schlecht passenden Fassungen und Verlängerungen, da dies mit hoher Wahrscheinlichkeit zu einer er- heblichen Verstärkung der Schwingungen führt. Die Verbrauchsmaterialien und das Maschinen- werkzeug sind den Empfehlungen dieser Anlei- tung entsprechend auszuwählen, zu warten und zu ersetzen, um eine unnötige Verstärkung der Schwingungen zu vermeiden. Wenn möglich, sollten Muffenfittings verwendet werden. Nutzen Sie zum Halten des Gewichts der Maschine, wann immer möglich, einen Ständer, einen Spanner oder eine Ausgleichseinrichtung. Halten Sie die Maschine mit nicht allzu festem, aber sicherem Griff unter Einhaltung der erfor- derlichen Hand-Reaktionskräfte, denn das Schwingungsrisiko wird in der Regel mit zuneh- mender Griffkraft größer. Zusätzliche Sicherheitsan- weisungen für pneumatische Maschinen Druckluft kann ernsthafte Verletzungen verursachen. - Wenn die Maschine nicht in Gebrauch ist, vor dem Austausch von Zubehörteilen oder bei der Ausführung von Reparaturarbeiten ist stets die Luftzufuhr abzusperren, der Luftschlauch drucklos zu machen und die Maschine von der Druckluftzufuhr zu trennen. - Richten Sie den Luftstrom niemals auf sich selbst oder gegen andere Personen. Umherschlagende Schläuche können ernsthafte Verletzungen verursachen. Überprüfen Sie daher immer, ob die Schläuche und ihre Befestigungs- mittel unbeschädigt sind und sich nicht gelöst haben. Kalte Luft ist von den Händen fortzuleiten.

erwenden Sie bei Schlag- und Impulsschraub ern

eine Schnellverschlusskupplungen am Werkzeu

einlass. Verwenden Sie für Schlauchanschlüsse mit Gewinde nur solche aus gehärtetem Stahl (oder einem Werkstoff von vergleichbarer Stoß- festigkeit). Falls Universal-Drehkupplungen (Klauenkupp- lungen) verwendet werden, müssen Arretierstifte eingesetzt werden und verwenden Sie Whip- check-Schlauchsicherungen, um Schutz für den

all eines Versagens der Verbindung des Schlauch

mit der Maschine oder von Schläuchen unterei- nander zu bieten. Sorgen Sie dafür, dass der auf der Maschine angegebene Höchstdruck nicht überschritten wird. Bei drehmomentgeregelten Maschinen mit kon- tinuierlicher Rotation hat der Luftdruck sicherheits- relevante Auswirkungen auf die Leistung. Daher müssen Anforderungen an die Länge und den Durchmesser des Schlauches festgelegt werden. Tragen Sie mit Luft arbeitende Maschinen nie mals am Schlauch. Inbetriebnahme Hinweis: Das Gerät ist nach Montage des Stecknippels betriebsbereit. Steckschlüsselaufsätze oder Bit einsetzen ACHTUNG! Setzen Sie den gewünschten Steckschlüssel immer ein, bevor Sie das Gerät Sicherheitshinweise für Druckluftwerkzeuge / Inbetriebnahme Inbetriebnahme65 DE/AT/CH Sicherheitshinweise für Druckluftwerkzeuge / Inbetriebnahme an Ihr Druckluftsystem anschließen. Trennen Sie immer die Druckluftzufuhr vom Druckluftan- schluss

, bevor Sie Steckschlüsselaufsätze

aufsetzen oder wechseln. Stecken Sie den passenden Steckschlüsselauf- satz

, gegebenenfalls mit Verlängerungsauf- satz

, auf den Antrieb. Schieben Sie den Steckschlüsselaufsatz

über die Vierkantaufnahme

des Antriebs. Achten Sie darauf, dass sich der Sprengring in der Nut des Steckschlüsselaufsatzes

arretiert. Verwenden Sie ausschließlich Steckschlüssel- aufsätze

mit der in Abbildung A angege- benen Größe ½“. Achten Sie unbedingt darauf, dass die verwen- deten Steckschlüsselaufsätze

ohne Schäden sind. Beschädigte oder nicht passende (nicht geeignete) Steckschlüsselaufsätze

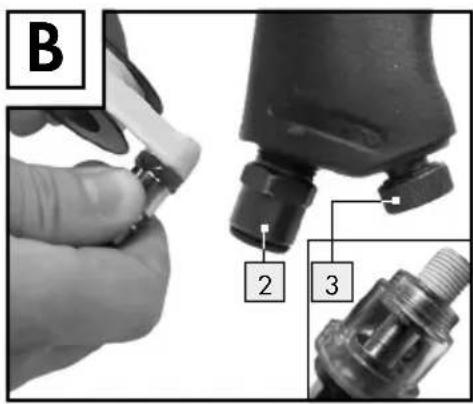

dürfen keinesfalls verwendet werden. Anschlüsse vornehmen Hinweis: Verwenden Sie nur Anschlussschläuche mit einem Innendurchmesser von mindestens 9 mm. Wickeln Sie zuerst etwas Teflonband (nicht im Lieferumfang enthalten) um die äußeren Ge- winde des Stecknippels

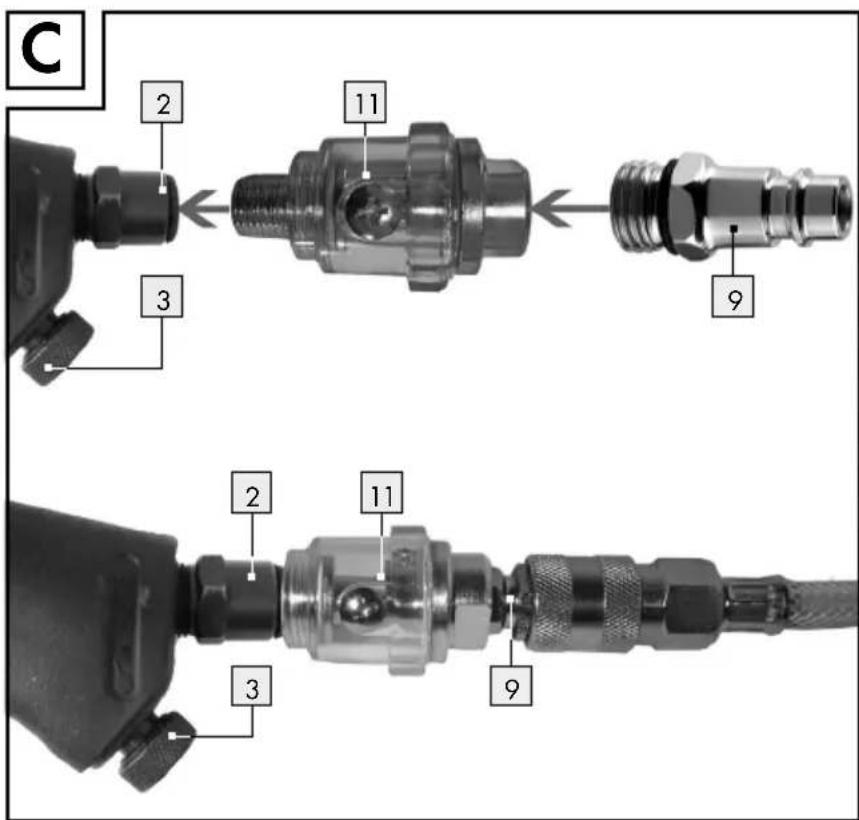

(siehe Abbildung B). Schrauben Sie nun den Stecknippel

in das Gewinde des Ölers

(siehe Abbildung C). Ziehen Sie diese Verbindung mit mäßiger Kraft unbedingt mit Hilfe eines Gabelschlüssels fest. Drehen Sie nun den Verbund aus Öler

in den Druckluftanschluss

des Schlagschraubers (s. Abb. C). Ziehen Sie diese Verbindung ebenfalls mit Hilfe eines Gabelschlüssels nach. Drücken Sie nun den Druckluftschlauch mit ein wenig Krafteinsatz auf den Stecknippel

, bis der Schlauch einrastet. ACHTUNG! Achten Sie unbedingt auf den festen Sitz des Druckluft- schlauches. Ein gelöster und unkon- trolliert umherschlagender Schlauch birgt große Gefahr. Achten Sie ebenso auf den festen Sitz der beiden Schraubverbindungen zwischen Öler

, Kupplungsstück und Gerät. Druckluft einstellen Hinweis: Das Gerät ist für einen Betriebsdruck von bis zu 6,3 bar und einen Kompressor mit einem Luftvolumen von mindestens dem in den technischen Daten angegebenen Wert ausgelegt. Bedenken Sie bitte beim Einstellen des Luftdrucks, dass der Druck bei einer Schlauchlänge von 10 m und einem Innendurchmesser von 9 mm um ca. 0,6 bar absinkt. Verwenden Sie nur gefilterte, geschmierte und regulierte Druckluft. Drehmoment einstellen Wählen Sie am Drehmomentregler

enden Drehmomentbereich aus, indem Sie d iesen zum Gehäuse drücken und ihn drehen, bis er in der gewünschten Stellung einrastet. Achten Sie darauf, dass der anliegende Arbeits- druck des Kompressors zwischen 5 und 6,3 bar liegt. Hinweis: Der optimale Druck liegt bei 6,3 bar. Bei nur 5 bar anliegendem Druck oder bei einer unzureichenden Luftmenge kann das maximale Drehmoment nicht erreicht werden. Stellung 1 (schwach, min.) 2 (normal) 3 (stark) 4 (extra stark, max.) In Betrieb nehmen Betätigen Sie den Abzug

, um das Gerät in Betrieb zu nehmen. Lassen Sie den Abzug

los, um das Gerät auszuschalten. Inbetriebnahme66 DE/AT/CH Inbetriebnahme / Nach der Inbetriebnahme / Wartung Drehrichtung ändern ACHTUNG! Das Gerät muss vollständig zum Stillstand gekommen sein, bevor Sie die Dreh- richtung ändern. ACHTUNG! Eine in die andere als die erwarte

Richtung drehende Maschine kann gefährlich sein. Achten Sie darauf, was Sie tun und seien Sie stets vorsichtig. Hinweis: Der Schlagschrauber ist für Rechts- / Links-Lauf ausgelegt. Mit Hilfe des Umlenkbol- zens

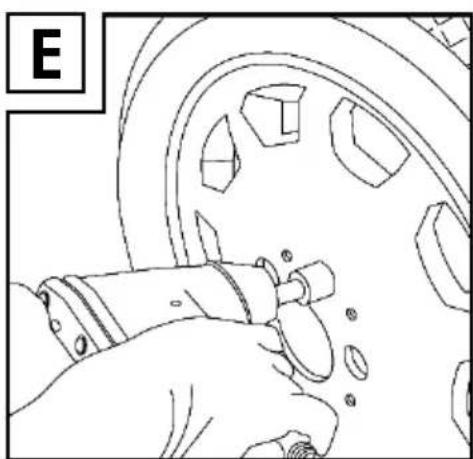

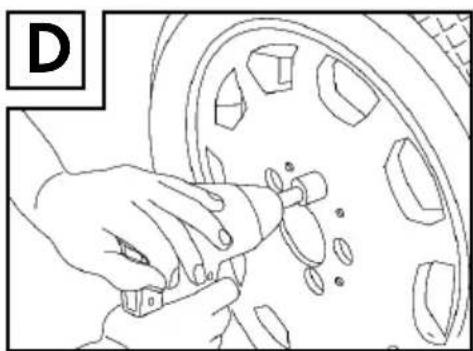

können Sie die Drehrichtung des Schlagschraubers ändern. Drücken Sie den Bolzen nach vorne in Richtung der Kennzeichnung „F” (“Forward / Fasten”), um den Rechtslaufmodus einzustellen. Nun können Sie beispielsweise Schrauben anziehen. Drücken Sie den Bolzen nach hinten in Richtung der Kennzeichnung „R” (“Reverse / Release”), so dass dieser auf der Rückseite des Gerätes he- raussteht, um den Linkslaufmodus einzustellen. Nun können Sie beispielsweise Schrauben lösen. Gerät richtig halten Dieses Gerät wiegt 2,1 Kilo. Halten Sie das Gerät mit beiden Händen, um eine sichere Bedienung zu gewährleisten (s. Abb. D). Nach der Inbetriebnahme Nach getaner Arbeit muss das Gerät vom Druck- luftanschluss

getrennt werden. Schalten Sie den Kompressor aus. Um eventuell vorhandene Reste von Druckluft abzubauen, ist der Abzug

des Gerätes kurz zu betätigen. Ziehen Sie nun die Sicherung der Anschlusskupp- lung an Ihrem Druckluftschlauch nach hinten. Lösen Sie nun den Schlauch vom Stecknippel

Seien Sie vorsichtig beim Ablegen des Gerätes. Legen Sie das Gerät im- mer so ab, dass es nicht auf dem Abzug zum Liegen kommt. Unter Umständen könnte dies ein versehentliches Aktivieren des Gerätes nach sich ziehen, was wiederum zu Gefahren führen kön nte. Wartung ACHTUNG! Die Wartung darf nur von unter- wiesenen Personen durchgeführt werden. Eine lange Lebensdauer und einen störungsfreien Betrieb dieses Qualitätsproduktes wird durch die Einhaltung der hier angegebenen Wartungshinweise garantiert. Das Gerät bei Wartungs- und Pflegearbeiten von der Druckluftquelle trennen. Prüfen Sie bei jeder Wartung den Zustand Ihres Verbrauchsmaterials und Zubehörs. Hinweis: Für eine reibungslose Funktion Ihres Gerätes sind eine tägliche Reinigung und eine regelmäßige Schmierung dringend erforderlich. Hierfür bitte nur spezielles Werkzeugöl mit hoher Viskosität (dünnflüssig) verwenden. Geeignet sind Druckluftgeräteöle oder Motorenöl SAE10-20. ACHTUNG! Verwenden Sie keine anderen (insb. zähflüssigere) Schmiermittel. Ansonsten besteht die Gefahr von Funktionsstörungen oder dauerhaften Schäden. Um die Schmierung vorzunehmen bieten wir Ihnen folgende Möglichkeiten: a) über den Öler

Befüllen Sie den mitgelieferten Öler

mit et was Öl, indem Sie zunächst die Einlasschraube aus dem Öler drehen. Bringen Sie den Öler

nun wie im Kapitel „Anschlüsse vornehmen” beschrieben in der Druckluftzufuhr an. b) über einen Nebelöler Wenn Sie über eine komplette Wartungseinheit mit Nebelöler an Ihrem Kompressor verfügen, müssen Sie den Öler

nicht unbedingt mon- tieren. Schrauben Sie zur Verwendung des Nebelö- lers den Stecknippel

direkt ins Gerät und verbinden diesen mit Ihrem Druckluftschlauch. c) von Hand Alternativ können Sie Ihr Gerät auch von Hand ölen (nicht empfohlen). Lösen Sie dazu die Verschlussschraube der Öl-Einfüllöffnung

Wartung / Reinigung und Pflege / Fehlerbehebung67 DE/AT/CH Inbetriebnahme / Nach der Inbetriebnahme / Wartung Wartung / Reinigung und Pflege / Fehlerbehebung Geben Sie vor jeder Inbetriebnahme des Druck- luft-Werkzeuges 3–5 Tropfen Öl in den Druck- luftanschluss und in die Öl-Einfüllöffnung

War das Druckluft-Werkzeug mehrere Tage nicht in Betrieb, müssen Sie vor dem Einschalten 5–10 Tropfen Öl in den Druckluftanschluss

und die Öl-Einfüllöffnung

geben. Hinweis: Für eine möglichst lange Lebensdauer ist es für Druckluftgeräte unumgänglich, sie regelmäßig zu ölen. Wir empfehlen eine konstante Ölung durch den mitgelieferten Öler

Lagern Sie Ihre Druckluftwerkzeuge / -geräte nur in trockenen Räumen. Neben den zuvor beschriebenen Ölungs- und Reinigungsarbeiten sind keine weiteren War- tungsarbeiten erforderlich. Reinigung und Pflege Reinigen Sie das Werkzeug nur mit einem trockenen Tuch. Verwenden Sie zur Reinigung keinesfalls Flüssig- keiten wie Benzin, Lösungsmittel oder Wasser. Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen. Fehlerbehebung Hinweis: Für eine möglichst lange Lebensdauer ist es für Druckluftgeräte unumgänglich, sie regelmäßig zu ölen. Wir empfehlen eine konstante Ölung durch den mitgelieferten Öler

Prüfen Sie nach jedem Wartungsvorgang, ob das Geräteverhalten noch dem Ursprünglichen entspricht. Störungen Mögliche Ursachen Maßnahme Schlagschrauber arbeitet nicht Abzug

nicht gedrückt Drücken Sie den Abzug

Keine Druckluftversorgung Gegebenenfalls Kondensat aus Schlauch (Wassersack) ablassen Knickstellen im Schlauch beseitigen Stellen Sie den Druckluftanschluss

her Leck im Druckluftsystem Leckagen beseitigen Defekter Kompressor Stellen Sie sicher, dass der Kompressor Druckluft lie- fert. Kompressor gegebenenfalls von qualifiziertem Fachpersonal instand setzen lassen Defekt im Inneren des Druckluftgerätes Druckluftgerät von qualifiziertem Fachpersonal instand setzen lassen Schraube wird nicht fest angezogen Luftdruck zu gering Luftdruck erhöhen. ACHTUNG! Überschreiten Sie niemals den maximal zulässigen Betriebsdruck des Druckluftgerätes! Schraube wird nicht gelöst Drehmoment zu niedrig Drehmomentregler

in höhere Stellung drehen Schraube verrostet Schraube mit Rostlöser behandeln68 DE/AT/CH Hinweise zu Garantie und Serviceabwicklung Hinweise zu Garantie und Serviceabwicklung Garantie der Creative Marketing Consulting GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrie- ben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Garantieumfang Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissen- haft geprüft. Die Garantieleistung gilt für Material- oder Fabrika- tionsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z.B. Schalter, Akkus oder solchen, die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anwei sungen genau einzuhalten. Verwendungszwecke und Hand- lungen, von denen in der Bedienungsanleitung ab- geraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei miss bräuch- licher und unsachgemäßer Behandlung, Gewaltan- wendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hin- weisen: Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z.B. IAN) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typen- schild, einer Gravur, dem Titelblatt Ihrer Anleitung (unten links) oder dem Aufkleber auf der Rück-oder Unterseite. Sollten Funktionsfehler oder sonstige Mängel auftreten

kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mit- geteilte Service Anschrift übersenden. Hinweis: Auf www.lidl-service.com können Sie d iese und viele weitere Handbücher, Produktvi- deos und Software herunterladen. … / Umwelthinweise und Entsorgungsangaben / EG-Konformitätserklärung69 DE/AT/CH Hinweise zu Garantie und Serviceabwicklung … / Umwelthinweise und Entsorgungsangaben / EG-Konformitätserklärung So erreichen Sie uns: DE, AT Name: C. M. C. GmbH Internetadresse: www.cmc-creative.de E-Mail: service.de@cmc-creative.de service.at@cmc-creative.de Telefon: +49 (0) 6894 9989751 (Normal-Tarif dt. Festnetz) Fax: +49 (0) 6894 9989729 Sitz: Deutschland IAN 275671 Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die oben benannte Servicestelle. Adresse: C. M. C. GmbH Katharina-Loth-Str. 15 66386 St. Ingbert Deutschland Umwelthinweise und Entsorgungsangaben Rohstoffrückgewinnung statt Müllentsorgung!

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwer- tung zugeführt werden. Werfen Sie das Druckluftwerkzeug nicht in den Haus- müll, ins Feuer oder ins Wasser. Wenn möglich, sollten nicht mehr funktionstüchtige Geräte recycelt werden. Fragen Sie Ihren lokalen Händler um Hilfe. EG-Konformitätserklärung Wir, die C. M. C. GmbH Dokumentenverantwortlicher: Daniel Havener Katharina-Loth-Str. 15 66386 St. Ingbert erklären in alleiniger Verantwortung, dass das Produkt Druckluft-Schlagschrauber Artikelnummer: 1939 Herstellungsjahr: 2016 / 34 IAN: 275671 Modell: PARKSIDE DRUCKLUFT-

SCHLAGSCHRAUBER PDSS 310 A2

den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien Maschinen Richtlinie EG-Richtlinie 2006 / 42 / EG und deren Änderungen festgelegt sind. Für die Konformitätsbewertung wurden folgende harmonisierte Normen herangezogen:

St. Ingbert, 30.04.2016

i. A. Daniel HavenerC. M. C. GmbH

Katharina-Loth-Str . 15 66386 St. Ingbert Deutschland
