Producttype	Automatische zeepdispenser
Merk	BaseTech
Model	1507016
Voeding	4 batterijen 1,5 V type C/LR14 of voedingsadapter 6 V/DC, 800 mA (niet inbegrepen)
Maximaal verbruik	350 mA
Verbruik in stand-by	50 μA max.
Inhoud reservoir	1 000 ml max.
Afgegeven hoeveelheid (instelbaar)	0,25-0,3 ml of 0,5-0,6 ml
Sensorafstand	5-8 cm
Aantal afgiftes per set batterijen	Ongeveer 50.000
Gebruiksomstandigheden	+10 tot +50 °C, <90 % RV
Opslagcondities	0 tot +50 °C, <90 % RV
Gebruik	Alleen binnenshuis, afgesloten ruimtes
Belangrijkste functies	Automatische afgifte via IR-sensor, twee hoeveelheidsinstellingen, niveauvenster, LED-indicator
Onderhoud en reiniging	Reinigen met een niet-pluizende, droge doek; geen agressieve producten, alcohol of chemische oplossingen gebruiken
Veiligheid	Buiten bereik van kinderen houden, niet blootstellen aan vocht, alleen binnenshuis gebruiken, polariteit van batterijen respecteren
Inhoud verpakking	Zeepdispenser, 5 schroeven, 5 pluggen, sleutel, gebruiksaanwijzing

Veelgestelde vragen - 1507016 BASETECH

Hoe installeer ik de BaseTech 1507016 zeepdispenser?

Kies een stabiele locatie, laat ten minste 40 cm eronder. Gebruik de behuizing als sjabloon om 5 gaten in de muur te markeren, boor en steek de pluggen. Schroef 4 schroeven zodat enkele millimeters uitsteken om de dispenser op te hangen. Voeg de vijfde schroef toe in de opening van het antidiefstalapparaat indien nodig. Open de behuizing met de sleutel, verwijder het reservoir, plaats de batterijen of sluit de voedingsadapter aan, plaats het reservoir terug en vul met vloeibare zeep zonder de MAX-lijn te overschrijden. Sluit en vergrendel.

Welk type batterijen gebruiken en hoe plaatst u ze?

Gebruik 4 batterijen type C/LR14 van 1,5 V. Open het compartiment door op het deksel naar boven te drukken, plaats de batterijen met inachtneming van de aangegeven polariteit, sluit het compartiment.

Kan ik een netvoeding gebruiken in plaats van batterijen?

Ja, u kunt een voedingsadapter 6 V/DC, 800 mA (stekker: 12 mm lang, 2,0 mm binnen, 5,5 mm buiten) aansluiten op de daarvoor bestemde connector. Open het deksel van de connector aan de linkerkant. De voedingsadapter is niet inbegrepen.

Hoe stel ik de hoeveelheid afgegeven zeep in?

Gebruik de schakelaar II / I / OFF: stand I geeft 0,25-0,3 ml, stand II geeft 0,5-0,6 ml. Druk één keer voor I, twee keer voor II.

Wat betekent het knipperen van de LED-indicator?

Als de LED-indicator elke 3 seconden knippert, zijn de batterijen bijna leeg. Vervang ze door nieuwe.

Waarom geeft de dispenser geen zeep?

Controleer of de schakelaar niet op OFF staat, of de batterijen correct zijn geplaatst en voldoende opgeladen zijn, of het reservoir niet leeg is en of het deksel goed gesloten is. De distributiestoptoets (11) moet na sluiting worden ingedrukt.

Hoe reinig ik de zeepdispenser?

Verwijder vóór het reinigen de batterijen of koppel de voedingsadapter los. Gebruik een niet-pluizende, droge doek voor de buitenkant. Gebruik geen agressieve producten, alcohol of chemische oplossingen.

Kan ik elke vloeibare zeep gebruiken?

Gebruik een vloeibare zeep geschikt voor automatische dispensers. Vermijd corrosieve producten. Vul niet boven de MAX-lijn in het reservoir.

Hoe vervang ik de batterijen?

Open de behuizing met de sleutel, verwijder het zeepreservoir, open vervolgens het batterijcompartiment. Vervang de 4 batterijen met inachtneming van de polariteit. Sluit het compartiment, plaats het reservoir terug, sluit de behuizing en vergrendel.

Wat te doen als de dispenser op een openbare plaats is geïnstalleerd?

Gebruik de vijfde veiligheidsschroef in de opening van het antidiefstalapparaat om diefstal te voorkomen. Schroef deze niet te vast om de behuizing niet te beschadigen.

GEBRUIKSAANWIJZING 1507016 BASETECH

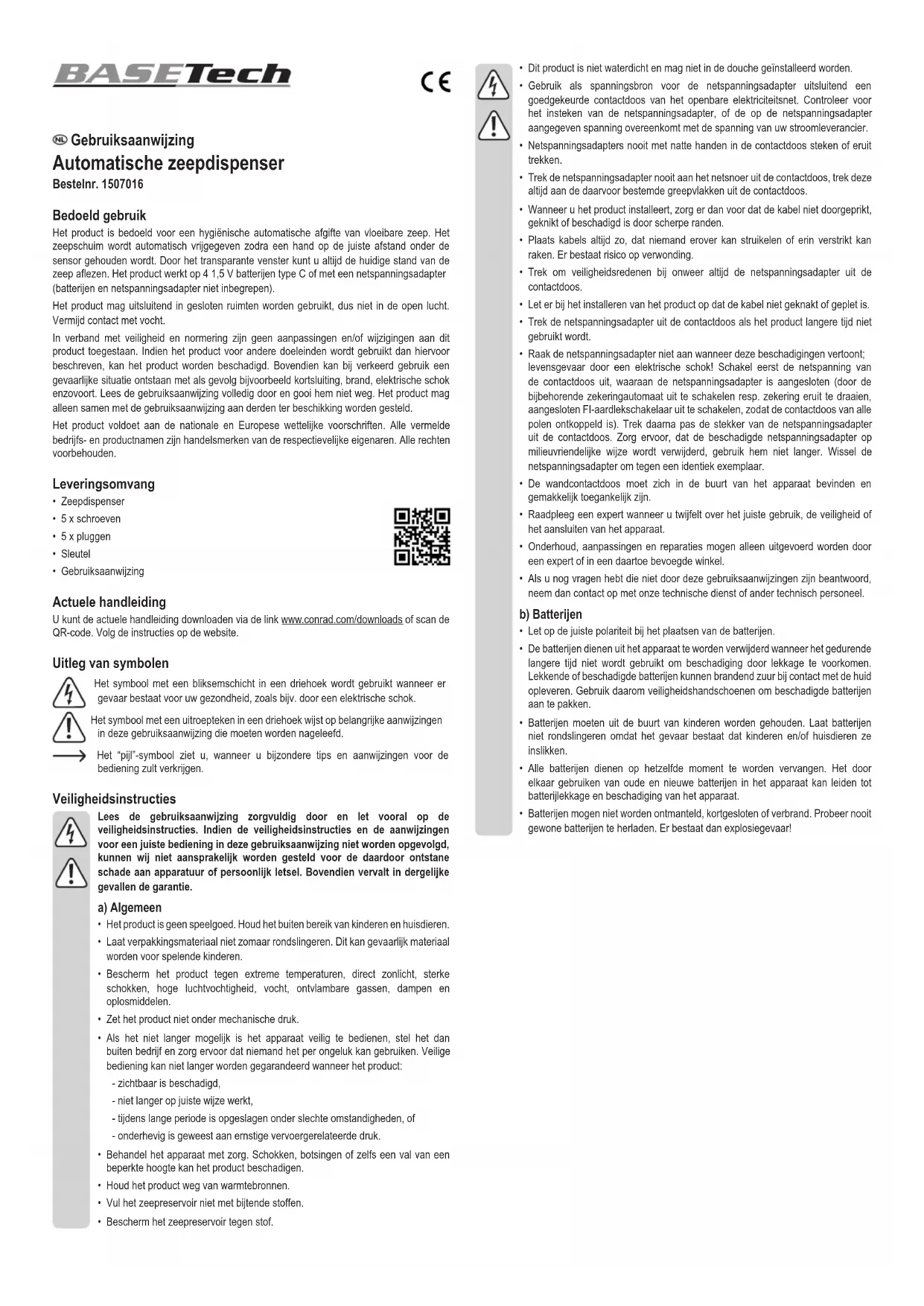

NL Gebruiksaanwijzing

Het product is bedoeld voor een hygiënische automatische afgifte van vloeibare zeep. Het zeepschuim wordt automatisch vrijgegeven zodra een hand op de juiste afstand onder de sensor gehouden wordt. Door het transparante venster kunt u altijd de huidige stand van de zeep aflezen. Het product werkt op 4 1,5 V batterijen type C of met een netspanningsadapter (batterijen en netspanningsadapter niet inbegrepen).

Het product mag uitsluitend in gesloten ruimten worden gebruikt, dus niet in de open lucht. Vermijd contact met vocht.

In verband met veiligheid en normering zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan. Indien het product voor andere doeleinden wordt gebruikt dan hiervoor beschreven, kan het product worden beschadigd. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand, elektrische schok enzovoort. Lees de gebruiksaanwijzing volledig door en gooi hem niet weg. Het product mag alleen samen met de gebruiksaanwijzing aan derden ter beschikking worden gesteld.

Het product voldoet aan de nationale en Europese wettelijke voorschriften. Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

Leveringsomvang

• Zeepdispenser
• 5 x schroeven
• 5 x pluggen
• Sleutel
• Gebruiksaanwijzing

Actuele handleiding

U kunt de actuele handleiding downloaden via de link www.conrad.com/downloads of scan de QR-code. Volg de instructies op de website.

Uitleg van symbolen

Het symbool met een bliksemschicht in een driehoek wordt gebruikt wanneer er gevaar bestaat voor uw gezondheid, zoals bijv. door een elektrische schok.

Het symbool met een uitroepteken in een driehoek wijst op belangrijke aanwijzingen in deze gebruiksaanwijzing die moeten worden nageleefd.

Het "pijl"-symbool ziet u, wanneer u bijzondere tips en aanwijzingen voor de bediening zult verkrijgen.

Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan apparatuur of persoonlijk letsel. Bovendien vervalt in dergelijke gevallen de garantie.

a) Algemeen

• Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.
• Laat verpakkingsmateriaal niet zomaar rondslingeren. Dit kan gevaarlijk materiaal worden voor spelende kinderen.
• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken, hoge luchtvochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.
• Zet het product niet onder mechanische druk.

- Als het niet langer mogelijk is het apparaat veilig te bedienen, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilige bediening kan niet langer worden gegarandeerd wanneer het product:

• zichtbaar is beschadigd,
• niet langer op juiste wijze werkt,
• tijdens lange periode is opgeslagen onder slechte omstandigheden, of
• onderhevig is geweest aan ernstige vervoergerelateerde druk.

- Behandel het apparaat met zorg. Schokken, botsingen of zelfs een val van een beperkte hoogte kan het product beschadigen.

- Houd het product weg van warmtebronnen.

- Vul het zeepreservoir niet met bijtende stoffen.

- Bescherm het zeepreservoir tegen stof.

• Dit product is niet waterdicht en mag niet in de douche geïnstalleerd worden.
• Gebruik als spanningsbron voor de netspanningsadapter uitsluitend een goedgekeurde contactdoos van het openbare elektriciteitsnet. Controleer voor het insteken van de netspanningsadapter, of de op de netspanningsadapter aangegeven spanning overeenkomt met de spanning van uw stroomleverancier.
• Netspanningsadapters nooit met natte handen in de contactdoos steken of eruit trekken.
• Trek de netspanningsadapter nooit aan het netsnoer uit de contactdoos, trek deze altijd aan de daarvoor bestemde greepvlakken uit de contactdoos.
• Wanneer u het product installeert, zorg er dan voor dat de kabel niet doorgeprikt, geknikt of beschadigd is door scherpe randen.
• Plaats kabels altijd zo, dat niemand erover kan struikelen of erin verstrikt kan raken. Er bestaat risico op verwonding.
• Trek om veiligheidsredenen bij onweer altijd de netspanningsadapter uit de contactdoos.
• Let er bij het installeren van het product op dat de kabel niet geknakt of geplet is.
• Trek de netspanningsadapter uit de contactdoos als het product langere tijd niet gebruikt wordt.
• Raak de netspanningsadapter niet aan wanneer deze beschadigingen vertoont; levensgevaar door een elektrische schok! Schakel eerst de netspanning van de contactdoos uit, waaraan de netspanningsadapter is aangesloten (door de bijbehorende zekeringautomaat uit te schakelen resp. zekering eruit te draaien, aangesloten FI-aardlekschakelaar uit te schakelen, zodat de contactdoos van alle polen ontkoppeld is). Trek daarna pas de stekker van de netspanningsadapter uit de contactdoos. Zorg ervoor, dat de beschadigde netspanningsadapter op milieuvriendelijke wijze wordt verwijderd, gebruik hem niet langer. Wissel de netspanningsadapter om tegen een identiek exemplaar.
• De wandcontactdoos moet zich in de buurt van het apparaat bevinden en gemakkelijk toegankelijk zijn.
• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het apparaat.
• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een expert of in een daartoe bevoegde winkel.
• Als u nog vragen hebt die niet door deze gebruiksaanwijzingen zijn beantwoord, neem dan contact op met onze technische dienst of ander technisch personeel.
• Let op de juiste polariteit bij het plaatsen van de batterijen.
• De batterijen dienen uit het apparaat te worden verwijderd wanneer het gedurende langere tijd niet wordt gebruikt om beschadiging door lekkage te voorkomen. Lekkende of beschadigde batterijen kunnen brandend zuur bij contact met de huid opleveren. Gebruik daarom veiligheidshandschoenen om beschadigde batterijen aan te pakken.
• Batterijen moeten uit de buurt van kinderen worden gehouden. Laat batterijen niet rondslingeren omdat het gevaar bestaat dat kinderen en/of huisdieren ze inslikken.
• Alle batterijen dienen op hetzelfde moment te worden vervangen. Het door elkaar gebruiken van oude en nieuwe batterijen in het apparaat kan leiden tot batterijlekkage en beschadiging van het apparaat.
• Batterijen mogen niet worden ontmanteld, kortgesloten of verbrand. Probeer nooit gewone batterijen te herladen. Er bestaat dan explosiegevaar!

b) Batterijen

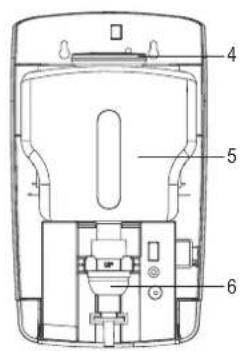

Bedieningselementen

1 2 3

1 Sleutel en slot
2 Venster
3 LED-lampje
4 Deksel van het zeepreservoir
5 Zeepreservoir
6 Schuimpomp
7 Gat voor diefstalbeveiliging

8 Bevestigingsgaten
9 Batterijcompartiment
10 Schakelaar II / I / OFF
11 Afgifte-stopknop
12 IR-sensoren
13 Afgiftemondstuk
14 Netspanningsaansluiting 6 V/DC, 800 mA

Montage

• Neem alstublieft het hoofdstuk "Veiligheidsinstructies" in acht!
• Kies een geschikte locatie voor het installeren van de zeepdispenser. Onder de zeepdispenser moet minstens 40 cm vrije ruimte zijn. Monteer de zeepdispenser op een stabiele ondergrond. Afhankelijk van de ondergrond dient u geschikte schroeven en pluggen te gebruiken.

Let erop, dat tijdens het boren van montagegaten resp. tijdens het vastschroeven geen aanwezige kabels of leidingen (ook waterleidingen) beschadigd raken.

1. Open de behuizing van de zeepdispenser met de sleutel (1) en klap hem naar onderen.
2. Haal het zeepreservoir (5) er naar voren uit en leg hem aan de kant.

1. Gebruik de zeepdispenser als sjabloon en markeer op de installatieplaats vijf boorgaten. Vier van de bevestigingsgaten (8) zijn voor het ophangen van de zeepdispenser en het vijfde gat (7) is bedoeld voor de beveiligingsschroef. Gebruik een waterpas om ervoor te zorgen dat de zeepdispenser horizontaal opgehangen wordt.
2. Boor nu de vijf gemarkeerde gaten en stop hier de vijf meegeleverde pluggen in. Let erop dat de plug gelijk zit met de muur en niet uitsteekt.
3. Steek de vier voor het ophangen meegeleverde schroeven in de boorgaten en schroef deze erin met een geschikte kruiskopschroevendraaier. Laat de schroeven enkele millimeters uitsteken om hier de zeepdispenser aan op te hangen. Als de zeepdispenser zich in een publieke ruimte bevindt, schroef dan als diefstalbeveiliging de vijfde meegeleverde schroef in het gat voor de diefstalbeveiliging (7). Voorzichtig, schroef de schroef niet te strak aan, om de kunststof behuizing niet te beschadigen.

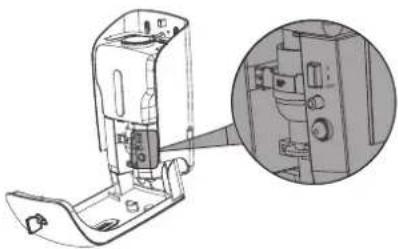

Afb. 3 Afb. 4 Afb. 5

1. Open het batterijcompartiment door het deksel naar boven te drukken en plaats 4 1,5 V batterijen van het type C/LR14 met de juiste polariteit volgens de markeringen in het batterijcompartiment. Sluit hierna het batterijcompartiment.

U kunt ook een geschikte netspanningsadapter op de netspanningsaansluiting 6 V/DC, 800 mA (14) aan de rechterzijde van de zeepdispenser aansluiten. De netspanningsadapter is niet inbegrepen. Open hiervoor het deksel van de aansluiting en sluit een netspanningsadapter met een uitgang van 6 V/DC, 800 mA (connector: 12 mm lang, binnendoorsnede 2,0 mm, buitendoorsnede 5,5 mm) aan.

1. Zet nu het zeepreservoir weer terug in de zeepdispenser.
2. Vul na het openen van het deksel van het zeepreservoir (4) de zeepdispenser met een geschikte vloeibare zeep. Let erop dat u de zeepdispenser niet te ver vult (let op de markering MAX. in het zeepreservoir). Door het transparante venster kunt u altijd de huidige stand van de zeep zien. Doe het deksel weer op het zeepreservoir.

1. Zet de zeepdispenser aan. De schakelaar II / I / OFF (10) heeft drie posities: Off (Uit), I en II. In de "OFF" positie staat de knop helemaal naar buiten en is de zeepdispenser uitgeschakeld. Druk eenmaal op de schakelaar om hem op de "I" positie te zetten. Nu wordt iedere keer dat de sensor geactiveerd wordt 0,25 tot 0,3 ml zeepschuim afgegeven. Als u de schakelaar tweemaal indrukt schakelt u het product naar de "II" positie. Nu wordt iedere keer dat de sensor geactiveerd wordt 0,5 tot 0,6 ml zeepschuim afgegeven.

De afgifte-stopknop (11) voorkomt dat er vloeibare zeep afgegeven wordt als de zeepdispenser geopend is. Zodra de behuizing gesloten is wordt de knop ingedrukt en kan de zeep weer afgegeven worden.

1. Klap de voorkant van de behuizing weer omhoog. Sluit de zeepdispenser en trek de sleutel eruit.

De zeepdispenser is nu klaar voor gebruik.

Ingebruikname

• Bij een nieuwe zeepdispenser moeten de IR-sensoren (12) enkele malen bediend worden, zodat de zeep naar het mondstuk (13) gebracht wordt.
• Houd een hand op een afstand van 5 tot 8 cm kort onder de zeepdispenser. Het afgiftemechanisme treedt in werking en geeft de ingestelde hoeveelheid zeepschuim (ofwel 0,25 tot 0,3 ml ofwel 0,5 tot 0,6 ml) af. Het LED-lampje (3) licht rood op als er zeep afgegeven wordt.
• Als de batterijen zwak worden knippert het LED-lampje voor de volledige 3 seconden aan de voorkant van de zeepdispenser om u eraan te herinneren de batterijen te wisselen. Wissel dan de batterijen zoals beschreven in het hoofdstuk "montage", deel 6. Een set batterijen gaat ongeveer 50.000 afgiftes mee.

5 tot 8 cm

Onderhoud en reiniging

• Haal voor iedere reiniging eerst de batterijen uit de zeepdispenser.
• Haal de netwerkspanningsadapter uit de contactdoos en de zeepdispenser.
• Gebruik in geen geval agressieve schoonmaakmiddelen, schoonmaakalcohol of andere chemische oplossingen omdat dit schade toe kan brengen aan de behuizing en zelfs afbreuk kan doen aan de werking van het product.
• Gebruik een droge, pluisvrije doek voor de reiniging van de buitenkant van het product (behuizing).

Verwijdering

a) Product

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil. Als het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking inleveren.

Verwijder de geplaatste batterijen en gooi deze afzonderlijk van het product weg.

b) Batterijen

Als eindverbruiker bent u conform de KCA-voorschriften wettelijk verplicht om alle lege batterijen in te leveren; batterijen/accu's mogen niet met het huisvuil meegegeven worden.

Batterijen die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand symbool. Deze mogen niet via het huisvuil worden afgevoerd. De aanduidingen voor irriterend werkende, zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen, bijv. onder de links afgebeelde vuilnisbaksymbool).

U kunt verbruikte batterijen gratis bij de verzamelpunten van uw gemeente, onze filialen of overal waar batterijen worden verkocht, afgeven.

Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de bescherming van het milieu.

Technische gegevens

Batterijvoeding....6V/DC (4 x batterijen type C/LR14 van ieder 1,5 V/DC)

Netspanningsaansluiting 6 V/DC, 800 mA

Opgenomen vermogen....max. 350 mA

Opgenomen vermogen in stand-by ..... max. 50 μA

Afgiftehoeveelheid (2 instellingen).....0,25 - 0,3 ml / 0,5 - 0,6 ml

Sensorafstand 5 – 8 cm

Inhoud zeepreservoir....max. 1000 ml

Gebruiksomstandigheden....+10 tot +50 °C, <90 % rV

Opslagomstandigheden....0 tot +50 °C, <90 % rV

Afmetingen (B x H x D)....160 x 285 x 117 mm

Gewicht....1,13 kg
