Type de produit	Distributeur de savon automatique
Marque	BaseTech
Modèle	1507016
Alimentation	4 piles 1,5 V type C/LR14 ou bloc d'alimentation 6 V/CC, 800 mA (non inclus)
Consommation maximale	350 mA
Consommation en veille	50 μA max.
Volume du réservoir	1 000 ml max.
Quantité distribuée (réglable)	0,25-0,3 ml ou 0,5-0,6 ml
Distance du capteur	5-8 cm
Nombre de distributions par jeu de piles	Environ 50 000
Conditions de service	+10 à +50 °C, <90 % HR
Conditions de stockage	0 à +50 °C, <90 % HR
Utilisation	Intérieur uniquement, locaux fermés
Fonctions principales	Distribution automatique par capteur IR, deux réglages de quantité, fenêtre de visualisation du niveau, témoin LED
Entretien et nettoyage	Nettoyer avec un chiffon non fibreux et sec ; ne pas utiliser de produits agressifs, alcool ou solutions chimiques
Sécurité	Garder hors de portée des enfants, ne pas exposer à l'humidité, utiliser uniquement en intérieur, respecter la polarité des piles
Contenu de l'emballage	Distributeur de savon, 5 vis, 5 chevilles, clé, mode d'emploi

FOIRE AUX QUESTIONS - 1507016 BASETECH

Comment installer le distributeur de savon BaseTech 1507016 ?

Choisissez un emplacement stable, laissez au moins 40 cm en dessous. Utilisez le boîtier comme gabarit pour marquer 5 trous au mur, puis percez et insérez les chevilles. Vissez 4 vis en laissant dépasser quelques millimètres pour suspendre le distributeur. Ajoutez la cinquième vis dans l'ouverture du dispositif antivol si nécessaire. Ouvrez le boîtier avec la clé, retirez le réservoir, insérez les piles ou branchez le bloc d'alimentation, puis remettez le réservoir et remplissez de savon liquide sans dépasser la ligne MAX. Fermez et verrouillez.

Quel type de piles utiliser et comment les insérer ?

Utilisez 4 piles de type C/LR14 de 1,5 V. Ouvrez le compartiment en appuyant sur le couvercle vers le haut, insérez les piles en respectant la polarité indiquée, puis refermez le compartiment.

Puis-je utiliser une alimentation secteur au lieu des piles ?

Oui, vous pouvez brancher un bloc d'alimentation 6 V/CC, 800 mA (fiche : 12 mm de long, 2,0 mm intérieur, 5,5 mm extérieur) sur le connecteur prévu. Ouvrez le couvercle du connecteur sur le côté gauche. Le bloc d'alimentation n'est pas inclus.

Comment régler la quantité de savon distribuée ?

Utilisez le commutateur II / I / OFF : position I distribue 0,25-0,3 ml, position II distribue 0,5-0,6 ml. Appuyez une fois pour I, deux fois pour II.

Que signifie le clignotement du témoin LED ?

Si le témoin LED clignote toutes les 3 secondes, les piles sont faibles. Remplacez-les par des neuves.

Pourquoi le distributeur ne distribue-t-il pas de savon ?

Vérifiez que le commutateur n'est pas sur OFF, que les piles sont correctement insérées et suffisamment chargées, que le réservoir n'est pas vide et que le capot est bien fermé. La touche d'arrêt de distribution (11) doit être enfoncée après fermeture.

Comment nettoyer le distributeur de savon ?

Avant tout nettoyage, retirez les piles ou débranchez le bloc d'alimentation. Utilisez un chiffon non fibreux et sec pour l'extérieur. N'utilisez pas de produits agressifs, d'alcool ou de solutions chimiques.

Puis-je utiliser n'importe quel savon liquide ?

Utilisez un savon liquide adapté aux distributeurs automatiques. Évitez les produits corrosifs. Ne remplissez pas au-dessus de la ligne MAX dans le réservoir.

Comment remplacer les piles ?

Ouvrez le boîtier avec la clé, retirez le réservoir de savon, puis ouvrez le compartiment piles. Remplacez les 4 piles en respectant la polarité. Refermez le compartiment, remettez le réservoir, fermez le boîtier et verrouillez.

Que faire si le distributeur est installé dans un lieu public ?

Utilisez la cinquième vis de sécurité dans l'ouverture du dispositif antivol pour empêcher le vol. Vissez-la sans trop serrer pour ne pas endommager le boîtier.

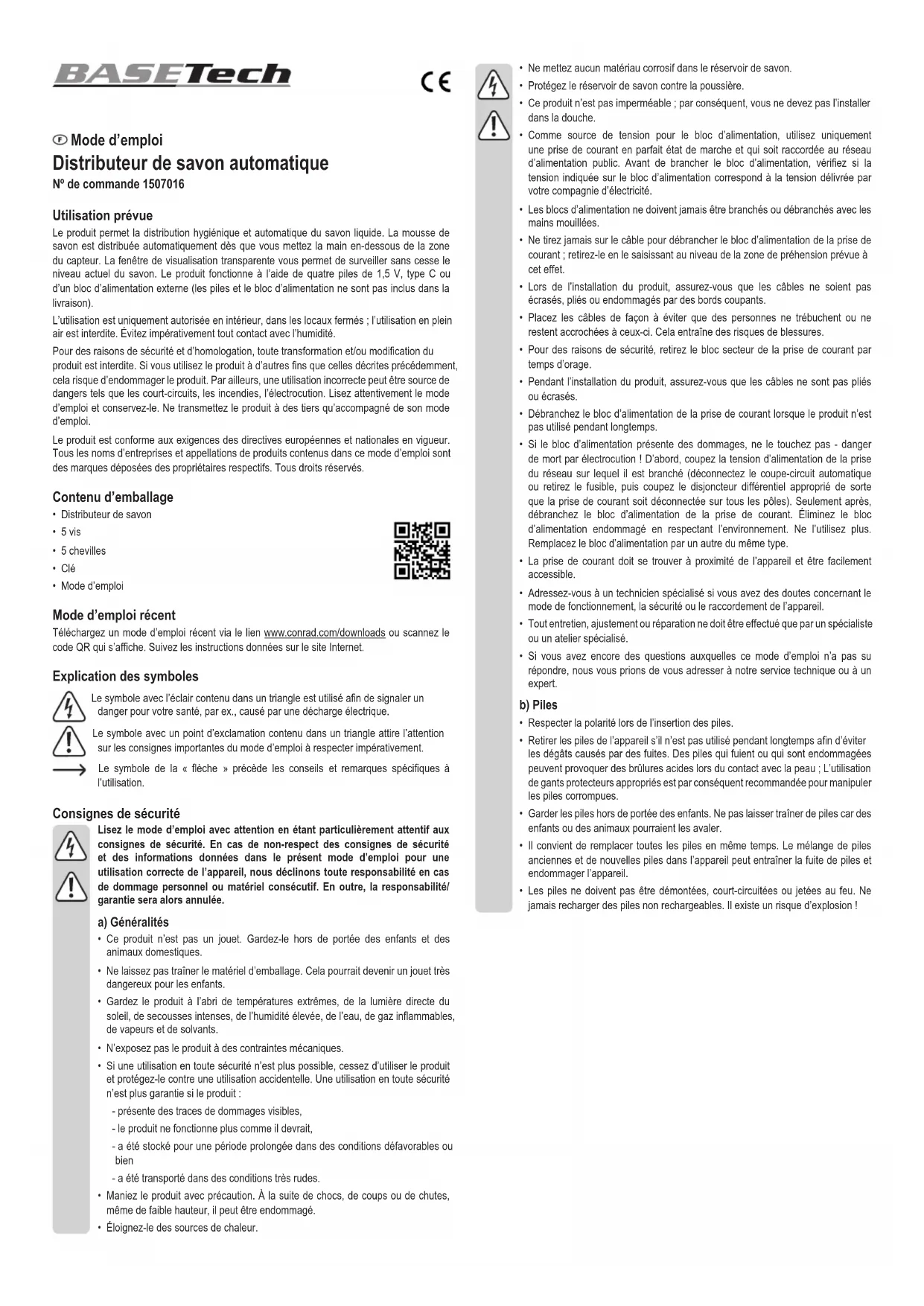

MODE D'EMPLOI 1507016 BASETECH

Distributeur de savon automatique

N° de commande 1507016

Utilisation prévue

Le produit permet la distribution hygiénique et automatique du savon liquide. La mousse de savon est distribuée automatiquement dès que vous mettez la main en-dessous de la zone du capteur. La fenêtre de visualisation transparente vous permet de surveiller sans cesse le niveau actuel du savon. Le produit fonctionne à l'aide de quatre piles de 1,5 V, type C ou d'un bloc d'alimentation externe (les piles et le bloc d'alimentation ne sont pas inclus dans la livraison).

L'utilisation est uniquement autorisée en intérieur, dans les locaux fermés ; l'utilisation en plein air est interdite. Évitez impérativement tout contact avec l'humidité.

Pour des raisons de sécurité et d'homologation, toute transformation et/ou modification du produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédemment, cela risque d'endommager le produit. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que les court-circuits, les incendies, l'électrocution. Lisez attentivement le mode d'emploi et conservez-le. Ne transmettez le produit à des tiers qu'accompagné de son mode d'emploi.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées des propriétaires respectifs. Tous droits réservés.

Contenu d'emballage

• Distributeur de savon
• 5 vis
• 5 chevilles
  • Clé
• Mode d'emploi

Mode d'emploi récent

Téléchargez un mode d'emploi récent via le lien www.conrad.com/downloads ou scannez le code QR qui s'affiche. Suivez les instructions données sur le site Internet.

Explication des symboles

Le symbole avec l'éclair contenu dans un triangle est utilisé afin de signaler un danger pour votre santé, par ex., causé par une décharge électrique.

Le symbole avec un point d'exclamation contenu dans un triangle attire l'attention sur les consignes importantes du mode d'emploi à respecter impérativement.

Le symbole de la « flèche » précède les conseils et remarques spécifiques à l'utilisation.

Consignes de sécurité

Lisez le mode d'emploi avec attention en étant particulièrement attentif aux consignes de sécurité. En cas de non-respect des consignes de sécurité et des informations données dans le présent mode d'emploi pour une utilisation correcte de l'appareil, nous déclinons toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la responsabilité/garantie sera alors annulée.

a) Généralités

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.
• Gardez le produit à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, de l'humidité élevée, de l'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le contre une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit :

• présente des traces de dommages visibles,

• le produit ne fonctionne plus comme il devrait,
• a été stocké pour une période prolongée dans des conditions défavorables ou bien
• a été transporté dans des conditions très rudes.

- Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur, il peut être endommagé.

- Éloignez-le des sources de chaleur.

• Ne mettez aucun matériau corrosif dans le réservoir de savon.
• Protégez le réservoir de savon contre la poussière.
• Ce produit n'est pas imperméable ; par conséquent, vous ne devez pas l'installer dans la douche.
• Comme source de tension pour le bloc d'alimentation, utilisez uniquement une prise de courant en parfait état de marche et qui soit raccordée au réseau d'alimentation public. Avant de brancher le bloc d'alimentation, vérifiez si la tension indiquée sur le bloc d'alimentation correspond à la tension délivrée par votre compagnie d'électricité.

- Les blocs d'alimentation ne doivent jamais être branchés ou débranchés avec les mains mouillées.

- Ne tirez jamais sur le câble pour débrancher le bloc d'alimentation de la prise de courant ; retirez-le en le saisissant au niveau de la zone de préhension prévue à cet effet.

- Lors de l'installation du produit, assurez-vous que les câbles ne soient pas écrasés, pliés ou endommagés par des bords coupants.

- Placez les câbles de façon à éviter que des personnes ne trébuchent ou ne restent accrochées à ceux-ci. Cela entraîne des risques de blessures.

- Pour des raisons de sécurité, retirez le bloc secteur de la prise de courant par temps d'orage.

- Pendant l'installation du produit, assurez-vous que les câbles ne sont pas pliés ou écrasés.

- Débranchez le bloc d'alimentation de la prise de courant lorsque le produit n'est pas utilisé pendant longtemps.

- Si le bloc d'alimentation présente des dommages, ne le touchez pas - danger de mort par électrocution ! D'abord, coupez la tension d'alimentation de la prise du réseau sur lequel il est branché (déconnectez le coupe-circuit automatique ou retirez le fusible, puis coupez le disjoncteur différentiel approprié de sorte que la prise de courant soit déconnectée sur tous les pôles). Seulement après, débranchez le bloc d'alimentation de la prise de courant. Éliminez le bloc d'alimentation endommagé en respectant l'environnement. Ne l'utilisez plus. Remplacez le bloc d'alimentation par un autre du même type.

- La prise de courant doit se trouver à proximité de l'appareil et être facilement accessible.

- Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l'appareil.

- Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un atelier spécialisé.

- Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas sur répondre, nous vous prions de vous adresser à notre service technique ou à un expert.

b) Piles

• Respecter la polarité lors de l'insertion des piles.
• Retirer les piles de l'appareil s'il n'est pas utilisé pendant longtemps afin d'éviter les dégâts causés par des fuites. Des piles qui fuient ou qui sont endommagées peuvent provoquer des brûlures acides lors du contact avec la peau ; L'utilisation de gants protecteurs appropriés est par conséquent recommandée pour manipuler les piles corrompues.
• Garder les piles hors de portée des enfants. Ne pas laisser traîner de piles car des enfants ou des animaux pourraient les avaler.
• Il convient de remplacer toutes les piles en même temps. Le mélange de piles anciennes et de nouvelles piles dans l'appareil peut entraîner la fuite de piles et endommager l'appareil.
• Les piles ne doivent pas être démontées, court-circuitées ou jetées au feu. Ne jamais recharger des piles non rechargeables. Il existe un risque d'explosion !

Éléments de commande

1 2 3

1 Clé et verrou
2 Fenêtre de visualisation
3 Témoin de contrôle LED
4 Couvercle du réservoir de savon
5 Réservoir de savon
6 Pompe à mousse
7 Ouverture pour dispositif antivol

8 Ouvertures de fixation
9 Compartiment de piles
10 Commutateur II / I / OFF
11 Touche d'arrêt de distribution
12 Capteurs IR
13 Buse de distribution
14 Connecteur du bloc d'alimentation 6 V/CC, 800 mA

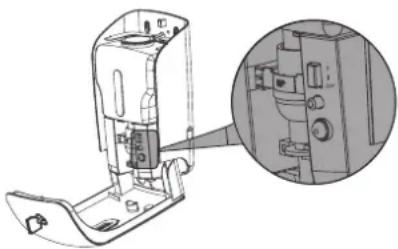

Montage

• Lisez la section « consignes de sécurité » !
- Choisissez un lieu approprié pour installer le distributeur de savon. Laissez un espace libre d'au moins 40 cm en-dessous du produit. Fixez le distributeur de savon uniquement sur un support stable. Des vis et des chevilles adéquates peuvent être requises selon le support.

u vissage ou du perçage de trous, faites attention à ne pas toucher des câbles ou des conduites (notamment des canalisations) passant dans le mur.

1. Ouvrez le boîtier du distributeur de savon à l'aide de la clé (1) et rabattez-le.
2. Retirez le réservoir de savon (5) en le tirant vers le haut et placez-le dé côté.

1. Utilisez le distributeur de savon comme gabarit pour marquer cinq trous sur le lieu d'installation. Quatre des ouvertures de fixation (8) permettent de maintenir le distributeur de savon suspendu et la cinquième ouverture (7) est réservée pour la vis de sécurité. Utilisez un niveau à bulle pour que le distributeur de savon soit suspendu horizontalement.
2. Creusez à présent les cinq trous marqués et insérez les cinq chevilles fournies. Assurez-vous que les chevilles soient au même niveau que le mur et ne le surmontent pas.
3. Insérez quatre des vis fournies dans les trous et serrez-les à l'aide d'un tournevis cruciforme approprié pour suspendre le distributeur de savon. Laissez les vis surmontées de quelques millimètres afin d'y suspendre le distributeur de savon. Si le distributeur de savon se trouve dans un lieu publique, insérez également la cinquième vis fournie dans l'ouverture du dispositif antivol (7) en guise de protection antivol et serrez-la. Attention ! Ne la serrez pas trop fort, sous peine d'endommager le boîtier en plastique.

1. Ouvrez le compartiment de piles en appuyant sur le couvercle vers le haut et insérez quatre piles de 1,5 V, type C/LR14 en respectant la polarité correcte telle qu'indiquée dans le compartiment de piles. Ensuite, refermez le compartiment de piles.

Vous pouvez également brancher un bloc d'alimentation approprié sur le connecteur du bloc d'alimentation de 6 V/CC, 800 mA (14) sur le côté gauche du distributeur de savon. Le bloc d'alimentation n'est pas inclus dans la livraison. Ouvrez à cet effet le couvercle du connecteur et branchez un bloc d'alimentation avec une sortie de 6 V/CC, 800 mA (fiche de connexion : 12 mm de long, 2,0 mm de diamètre intérieur et 5,5 mm de diamètre extérieur).

1. Puis, insérez à nouveau le réservoir de savon dans le distributeur de savon.
2. Enlevez le couvercle du réservoir de savon (4) et remplissez le distributeur de savon d'un savon liquide approprié. Ce faisant, évitez de déborder la capacité du distributeur de savon (respectez la ligne de remplissage MAX. dans le réservoir de savon). La fenêtre de visualisation transparente vous permet de surveiller sans cesse le niveau actuel du savon. Remettez le couvercle sur le réservoir de savon.

1. Mettez le distributeur de savon en marche. Le commutateur II / I / OFF (10) dispose de trois positions de commutation : Off (Arrêt), I et II Sur « OFF », la touche se trouve entièrement à l'extérieur et le distributeur de savon est arrêté. Appuyez une fois sur le commutateur pour le mettre sur « I ». Lorsque les capteurs fonctionnent, une mousse de savon de 0,25 à 0,3 ml est distribuée. Lorsque vous appuyez deux fois, vous le mettez sur « II ». Lorsque les capteurs fonctionnent, une mousse de savon de 0,5 à 0,6 ml est distribuée.

La touche d'arrêt de distribution (11) permet d'éviter la distribution du savon liquide lorsque le distributeur de savon est ouvert. Dès que vous fermez le boîtier, appuyez sur la touche pour relancer la distribution du savon liquide.

1. Relevez l'avant du boîtier. Verrouillez le distributeur de savon et retirez la clé. Il est désormais prêt à l'emploi.

Mise en service

• Le nouveau distributeur de savon doit être utilisé par le biais des capteurs IR (12) plusieurs fois afin que le savon liquide soit distribué par la buse de distribution (13).
• Gardez une main à une distance de 5 à 8 cm juste sous le distributeur de savon automatique. Le mécanisme de distribution se met en marche et distribue la quantité de mousse de savon réglée (soit 0,25 à 0,3 ml, soit 0,5 à 0,6 ml). Le témoin de contrôle LED (3) s'allume en rouge lorsque le savon liquide est distribué.
• Lorsque les piles sont faibles, le témoin de contrôle LED clignote toutes les trois secondes à l'avant du distributeur de savon pour vous rappeler de changer les piles. Changez donc les piles selon la description du chapitre « Montage », au paragraphe 6. Un lot de piles suffit pour env. 50 000 distributions.

5 à 8 cm

Entretien et nettoyage

• Avant chaque nettoyage, enlevez les piles du distributeur de savon.
• Débranchez un bloc d'alimentation de la prise de courant et du distributeur de savon.
• N'utilisez en aucun cas des produits de nettoyage agressifs, à base d'alcool ou toute autre solution chimique, car ceux-ci pourraient endommager le boîtier et nuire au bon fonctionnement de l'appareil.
• Utilisez un chiffon non fibreux et sec pour nettoyer l'extérieur du produit (boîtier).

Élimination des déchets

a) Produit

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Retirez les piles insérées et éliminez-les séparément du produit.

b) Piles

Le consommateur final est légalement tenu (ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles ; il est interdit de les jeter dans les ordures ménagères.

Les piles qui contiennent des substances toxiques sont caractérisées par les symboles ci-contre qui indiquent l'interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation se trouve sur les piles, par ex. sous le symbole de la poubelle illustré à gauche).

Vous pouvez rapporter gratuitement vos piles usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles.

Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.

Caractéristiques techniques

Fonctionnement des piles....6 V/CC (4 piles de type C/LR14 de 1,5 V/CC chacune)

Connecteur du bloc d'alimentation .... 6 V/CC, 800 mA

Consommation d'énergie....350 mA max.

Consommation en mode « attente » ....50 μA max.

Quantité distribuée (2 réglages) 0,25-0,3 ml / 0,5-0,6 ml

Distance du capteur....5-8 cm

Volume de remplissage du réservoir de savon.....1 000 ml max.

Conditions de service ....+10 à +50 °C, <90 % HR

Conditions de stockage 0 à +50 °C, <90 % HR
