GEBRUIKSAANWIJZING CD30975 CONSTRUCTA

GEBRUKSAANWIJZING 42

Bestemming van het apparatus 42

Belangrijkeveiligheidsvoorschriften. 43

Milieubescherming 44

Gebruiksmogelijkheden 45

Bediening van het apparatus 45

Reiniging on onderhoud. 46

Storingen, wat te doeon? 47

Servicedienst 48

INSTALLATIEVOORSCHRIFT 49

Belangrijkeveiligheidsinstructies 50

Algemene aanwijzingen 51

Installatie. 54

GEBRUIKSAANWIJZING

Meer informatatie over producten, accessoires, onderdelen en diensten vindt u op het internet: www.constructa.de en in de online-shop: www.constructa-eshop.com

Bestemming van het apparatus

Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kurz u uw apparaat goed en veilig bedieren. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geben aan een volgende eigenaar.

De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installmenter is verantwoordelijk voor een goede werkung op deplaats van opstelling.

Dit toestel is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Het apparaat is Niet voor buitengebruik bestemd. Zorg ervoor dat het toestel alsijd onder toezicht worden gebruikt. De fabrikant is Niet aansprakelijk voor schade als gevolg van onjuist gebruik of onjuiste bediening.

Dit apparatus is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeiniveau.

Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, sensorieche of geestelijkke vermogens of personen die gebrek aan kennis oferving hebben, wanner zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of geleerd hebben het op een veilige manier te gebruiken en zich bewust� van de risico's die het gebruik van het apparaat met zich meebrengt.

Kinderen mogen Niet met het apparaat spelen.Reiniging en onderhoud mogen Niet worden uitgevoerd door kinderen, tenzij ze 15aar of ouder zich en onder toezicht staan.

Zorg ervoor dat kinderen diejonger+zijn dan 8aaruitdebuurtblijvenvanhetapparaat of de aansluitkabel.

Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade.

Dit apparaat is nicht bestemd voor gebruik met een externe tijsdschakelklok of een afstandbediening.

Belangrijke veiligheidsvoorschriften

Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kurz u uw apparaat goed en veilig bedieren. Bewaar de gebruiksaanwijzing voor later gebruik of om door te Geven aan een volgende eigenaar.

Verstikkingsgevaar!

Verpakkingsmaterial is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriallaten spelen.

Levensgevaar!

Altijd voor voldoende luchttoevoer zorgen, wanneer de luchtafvoer plaatsvindt in een ruimte met een vuurbron die gebruikmaakt van de aanwezige lucht.

Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestockt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af maar buiten.

In combinatie met een ingeschakelde afzuigkap worden aan de keuken en aan de ruimtes ernaat lucht ontrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

Zorg waarom algijd voor voldoende ventilatie.
Een ventilatiekast in de muur alleen is nicht voldoende om aan de minimale eisen te voldoen.

U kunt het apparaat alleen dan zonder risico gebruiken wonneer de onderdruk in de ruimte waarin de vuurbron zich bevindt Niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wonneer de voor de verbranding benodigde lucht door nicht afsluitbare openingsen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uwuis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesystem van uwuis te beoordelen en kan een voorstel doeen voor passende maatregelen op het gebied van de luchttoevoer.

Indien de afzuiging alleen met recirculatie wordt gebruikt, is een onbeperkt gebruik möglichk.

Brandgevaar!

• De vetafzettingen in het vetfilter kuren ontbranden.

Vetfilter minstens om de 2 maanden reinigen.

Apparaat Niet zonder vetfilter gebruiken.

• De vetafzettingen in het vetfilter kuren ontbranden. In de buurt van het apparaat nooit werken met een open vlam (bijv. flamberen). Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installeren wonneer er een afgesloten, nicht verwijdberbare afterscherming aanwezig is. Er mogen geen vomken wegspringen.
  Hete olie en heet vet vatten snel vlam. Hete olie en heet vet nooit gebruiken zonder toezicht. Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken.
• Wonneer er gas-kookzones insgeschakeld zich aanoor geen kookgerei op staat, worden er tijdens het gebruik zeer veel warmte ontwikkeld. Een ventilatieapparaat dat waarop is aangebracht kan beschadigd of in brand raken. Gebruik de gas-kookzones alleen wonneer er kookgerei op staat.
  Bij geleiktijdig gezbruik van meertere gaskookzones ontwikkelt zich een groete warmte. Een ventilatieapparaat dat waarop is aangebracht kan beschadigd of in brand raken. Twee gaskookplaten nooit langer dan 15 minuten geleiktijdig op de hoogste vlam gezbruiken. Een grote brander met meer dan 5kW (wok) komt overeen met het vermogen van twee gasbranders.

Risico van verbranding!

Tijdens het gebruik worden de toegankelijke onderdelen heet. De hete onderdelen nooit aanraken. Zorg ervoor dat er geen kinderen in de buurt zich.

Risico van letsel!

• Bepaalde onderdelen in het toestel kuren scherpe randen hebben. Veiligheidshandschoenen dragen.
  Op het apparaat geplaatste voorwerpen konnen vallen. Plaats geen voorwerpen op het apparaat.
• Hetlicht vanLED-lampen iszeer fel en kan deogen beschadigen (risicogroep1). Nietlanger dan 100 secondendirect in de ingeschakeldeLED-lampen kijken.

Kans op een elektrische schok!

• Een defect toestel kan een schokveroorzaken. Een defect toestel nooit inschakelen. De netstekker uit het stopcontact halen of de zekering in demeterkast uitschakelen. Contact opnemen met de klantenservice.
• Ondeskundige reparaties zijn gevaarlijk. Reparaties en de verranging van

beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die+zijn geinstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.
Binnendringend vocht kan een schokveroorzaken. Geen hagedrukreiniger of stoomreiniger gebruiken.

Oorzaken van schade

Attentie!

Risico van beschadiging door corrosie. Schakel het apparaat wanner u kockt alkjd in om condensvorming te voorkomen. Condenswater kan leiden tot corrosie.

Defecte lampen altiijd onmiddelijk verrangen, om overbelasting van de andere lampen te voorkomen.

Risico van beschadiging doordat er vocht in de elektronica van het apparaat komt. Reinig de bedieningselementen nooit met een natte doeck.

Beschadiging van het oppervlak door een foutieve manier van reinigen. Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting. Gebruik voor de bedieningselementen geen reinigingsmiddel voor roestvrij staal.

Beschadiging van het oppervlak door scherpe of schurende reinigingsmiddelen. Gebruik nooit scherpe of schurende reinigingsmiddelen.

Milieubescherming

Uw neue apparaat is bijzonder energia-efficien. Hier krijgt u tips over de manier waarop u bij het gebruik van uw apparaat nog meer kunt besparen op energia en het apparaat op de juiste manier afvoert.

Energie bespare

Zorg tijdens het koken voor voldoende toevoer van lucht, zodat de afzuigkap efficienwt werkt en weinig geluid geeft.
- Pas de ventilatiestand aan de intensiteit van de kookdamp aan. Gebruik de intensiefstand alleen wanner dit nodig is. Een lagere ventilatiestand betekent minder energieverbruik.
Kies bij intensieve kookdampen opijd een hogere ventilatiestand. Wanner er in de keuken al kookdamp is ontstaan, dient de afzuigkap langer te worden ingezet.
Hoeft de afzuigkap Niet meer te worden gebruikt, schakel hem dan UIT.
Schakel de verlichting uit wanner deze Niet langer nodig is.
- Filters dienen binnen de aangegeven periodes te worden gereinigd of verrangen, om de efectiviteit van de ventilatie te verhogen en het risico van brand gegen te gaan.

Milieuvriendelijk afvoeren

Voer de verpakking op een milieuvriendelijk manier af.

Dit apparatus is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Gebruiksmogelijkheden

U kunt dit apparaat gebruiken voor luchtafvoer en circulatielucht.

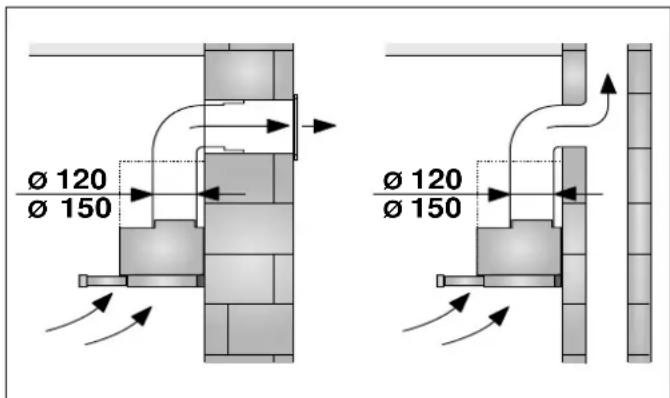

Gebruik met afvoerlusth

De aangezogen lucht worden door de vetfilters gereinigd en via een buizensystemeennaar de buitenlucht afgevoerd.

Aanwijzing: De afvoerlucht mag Niet worden afgevoerd via een in gebruik zijnde rook- of gasafvoer, noch via een schacht die dient voor de ontluchting van ruimtes met vuurbronnen.

Komt de afvoerlucht terecht in een rook- of gasafvoer die nicht in gebruik is, dan dient u een vakbekwame schoorsteenveger te raadplegen.

Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken.

Circulatiefunctie

De aangezogen lucht worden door de vetfilters en een actief kooffilter gereinigd en weer teruggeleid maar de keuken.

Aanwijzing: Om geurtjes bij het gebruik van de circulatiefunctie te voorkomen, dient u een actief koolfilter te monteren. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in de prospectus of kurz u navragen bij uw specialaalzaak. Het daartoe benodigde toebehoren is verkrijgbaar bij de specialaalzaak, de klantenservice of de Online-shop.

Bediening van het apparatus

Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is möglichk dat er kenmerken worden beschreiben die Niet van toepassing zich op uw apparaat.

Aanwijzing: Schakel de afzuigkap in zodra u begint met koken en schakel hem pas enkele minuten na het koken weeer uit. Zo worden de keukendamp het efectiefst verwijderd.

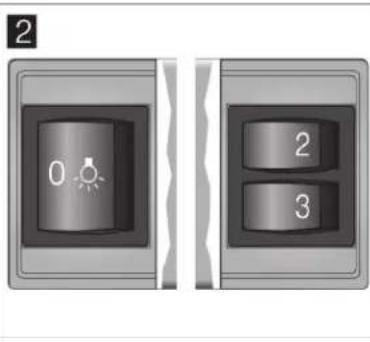

Bedieningspaneel variant 1 en 2

Toelichting

0, Licht Uit/Aan

1 Ventilatiestand 1
2 Ventilatiestand 2
3 Ventilatiestand 3

Ventilator installen

Inschakelen

Trek het uitschuifbare filterdeel maar buiten. De ventilator start in de gewenste stand.

Druk op de toets 1, 2 of 3 om de stand van de ventilator te wijzigen.

Uitschakelen

Schuif het uitschuifbare filterdeel tot aan de aanslag maar binnen.

Aanwijzing: Wanner het uitschuifbare filterdeel opnieuw wordenuitgetrokken, start de ventilator in de LAST gekozenventilatorstand.

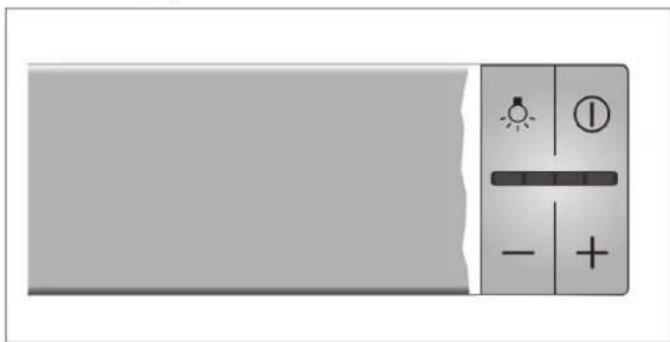

Bedieningspaneel variant 3

Toelichting

Licht Aan/Uit
① Ventilator Aan/Uit
- Ventilatorstanden verlagen
+ Ventilatorstanden verhogen/Intensiefstand

Ventilator instellen

Inschakelen

Trek het uitschuibare filterdeel maar buiten en druk op de toets ① .De ventilator start op stand 2.

Druk op de toets + of - om de ventilatorstand te wijzigen.

Uitschakelen

Druk op de toets ①. Schuif het uitschuifbare filterdeel maar binnen.

Intensief-stand

Bij zeer sterke geur- en dampvorming kunt u de intensief-stand gebruiken.

Druk op de toets + tot alle LED's op het display+zijn verlicht. De intensiefstand worden geactiveerd.

Na ca. 6 minuten schakelt de elektronica automatisch terug waar een lagere ventilatorstand. Wilt u de intensiefstand voor afloop van de vooraf ingesteldeijdbeeindigen, druk dan op de toets - tot de door u gewenste ventilatorstand bereikt is.

De looptijd is begrensd. De ventilator schakelt daarna automatisch maar een lagere stand terug. U kunt.altijd handmatig terugschakelen.

Naloop ventilator

Wanner u het uitschuifbare filterdeel maar binnen schuift, blijft de naloop geactiveerd zolang de afzugkap werkt.

Na ca. 10 minuten schakelt de ventilator automatisch UIT.

Verlichting

U kunt de verlichting onafhankelijk van de ventilatie in- en uitschakelen.

Druk op de toets.

Reiniging en onderhoud

Risico van verbranding!

Het toestel worden heetijdens de bereiding, vooral in de buurt van lampen. Laat het voor de reiniging afkoelen.

! Gevaar van een elektrische schok!

Binnendringend vocht kan een schok veroorzaken. Het toestel alleen met een vochtige doek schoonmaken. Vór het reinigen de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen.

Kans op een elektrische schok!

Binnendringend vocht kan een schok veroorzaken. Geen hagedrukreiniger of stoomreiniger gebruiken.

Risico van letsell!

Bepaalde onderdelen in het toestel kuren scherpe randen hebben. Veiligheidshandschoenen dragen.

Schoonmaakmiddelen

Let op de opgaven in de tabel, om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen worden beschadigd. Gebruik

• geen scherpe of schurende reinigingsmiddelen,
• geen sterk alcoholhoudende reinigingsmiddelen,
• geen harde schuur- of schoonmaaksponsjes,
• geen hagedrukreinigers of stoomstraalapparaten.

Was neue vaatdoekjes voor gebruik grondig UIT.

Neem alle aanwijzingen en waarschuwingen in acht die bij de reinigingsmiddelen vermeld worden.

Gebied Schoonmaakmiddelen

Roestvrij staal Warm	zeepsop:
	Met een schoonmaakdoekje reinigen en met een zachte doek nadrogen.
	Roestvrijstalen oppervlakken uitsluitend reingen in de slijprichting.
	Bij de serviceddienst of in specialzakenংen speciale onderhoudsmiddelen voor roestvrij staal verkrijgbaar. Het schoon-maakmiddel heel dun opbrengen meteen zachte doek.

Gelakte oppervlak- Warm zeepsop:

ken Met een vochtig schoonmaakdoekje reinigen en met een zachte doek nadro- gen. Geen reinigingsmiddel voor roestvrij staal gebruiken.

Gebied Schoonmaakmiddelen
Aluminium en kunst-stof	Glasreiniger: met een zachte doek schoonmaken.
Glas Glasreiniger:	Met een zachte doek schoonmaken. Geen schraper gebruiken.
Bedieningselementen	Warm zeepsop: Met een vochtig schoonmaakdoekje reinigen en met een zachte doek nadro-gen. Gevaar van een elektrische schok door-dat er vocht kan binnendringen. Risico van beschadiging van de elektronica doordat er vocht kan binnendringen. Bedieningselementen nooit reinigen met een natte doek. Geen reinigingsmiddel voor roestvrij staal gebruiken.

Metalen vetfilter reinigen

Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is möglichd dat er kenmerken worden beschreiben die Niet van toepassing zich op uw apparaat.

Brandgevaar!

De vetafzettingen in het vetfilter können ontbranden.

Vetfilter minstens om de 2 maanden reinigen.

Apparaat Niet zonder vetfilter gebruiken.

Aanwijzingen

• Geen agressieve, zuur- of looghoudende reinigingsmiddelen gebruiken.
  Bij het reinigen van de metalen vetfilters ook de houder van de vetfilters in het apparaat reinigen met een vochtige doeck.
• De metalen vetfilters können in de afwasa automaat of met de hand worden gereinigd.

Met de hand:

Aanwijzing: Bij hardnekig vuil kut u een special vetoplosmiddel gebruiken. Dit kut u bestellen via de Onlineshop.

Laat de metalen vetfilters weken in een heet afwassopje.
- Gebruik voor het reinigen een borstel en spoel daarna de filters goed af.
Laat de metalen vetfilters afdruipen.

In de afwasautomaat:

Aanwijzing: Bij reiniging in de afwasautomaat+kennen lichte verkleuringen optreden. Dit heeft geen invloed op de werkinq van de metalen vetfilters.

Reinig sterk verzadigde metalen vetfilters nicht samen met serviesgoed.
- Plaats de metalen vetfilters los in de afwasautomaat. De metalen vetfilters mogen nicht worden vastgeklemd.

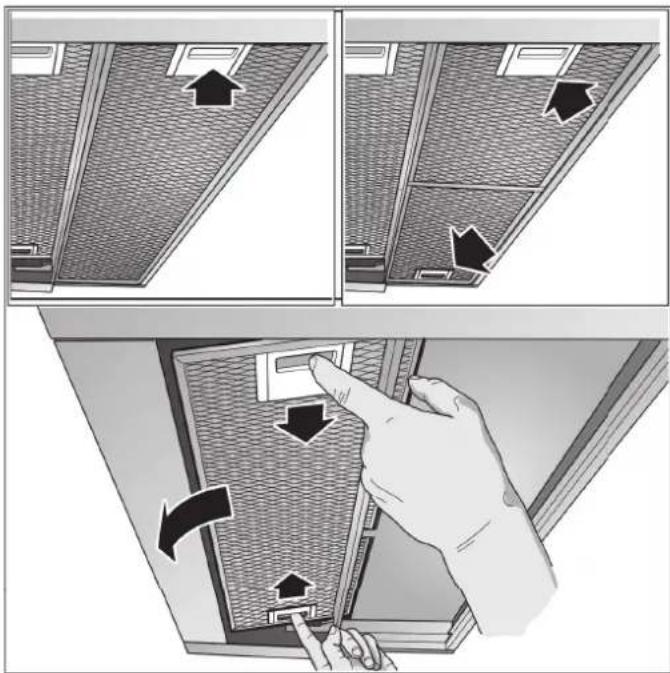

Metalen vetfilter demonteren

1. Vergrendeling openen en de metalen vetfilter omlaag klappen. Daar bij de metalen vetfilter met de andere hand ondersteunen.
2. Metalen vetfilter uit de houder nemen.

Aanwijzingen

Op de bodem van de metalen vetfilter kan zich vet verzamelen.
- Metalen vetfilterrecht houden, om te voorkomen dat er vet vanaf druipt.

1. Metalen vetfilter reinigen.

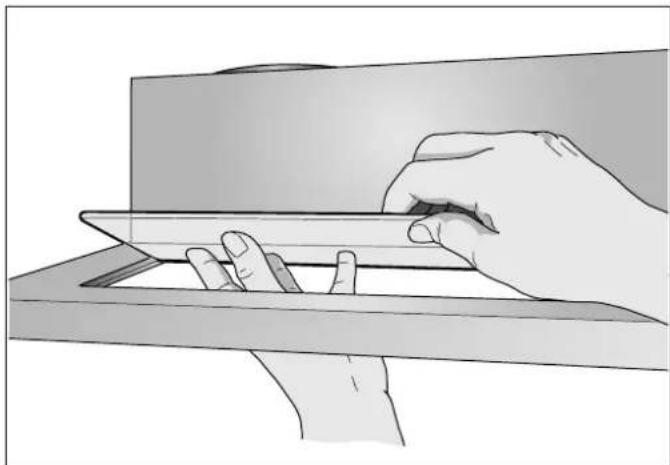

Bij apparaten met een glasplaat in het uitschuifbare filterdeel:

• De glasplaat is eenvoudig afneembaar en kan in de vaatwasmachine worden schoongemaakt.
  Voor het verwijderen van de glasplaat, deze voorzichtig optillen.

Metalen vetfilter monteren

1. Metalen vetfilter aanbrengen.
   Daar bij met de andere hand het metalen vetfilter ondersteunen.
2. Metalen vetfilter omhoog klappen en de vergrendeling latent vastklikken.

Storingen, wat te doeon?

Vaak sunt u storingen gemakkelijk zich verhelpen. Let op devolgende aanwijzingen voordat u contact opneemt met de klantenservice.

Kans op een elektrische schok!

Ondeskundige reparations zijn gevaarlijk. Reparations en de verwanging van beschadigde aansluitleidingen mogenuitsluitend worden uitgevoerd door technici die zich geinstruendum dor de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.

Storingstabel

Storing Mogelijk oor-zaak		Oplossing
Apparaat werkt Niet	De stekker is Niet in het stopcontact gesto-ken	De stekker in het stopcontact steken
	Stroomonderbreking	Controller of andere keu-kenapparaten functioneren
	Zekering defect	Controller in de meterkastof de zekering voor het toe-stel in orde is
De verlichting functioneert Niet.	De lampen zijn defect.	Lampen verwangen, ziehoofdstuk "Lampen verwangen".

Lampen verrangen

Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is möglichd dat er kenmerken worden beschreiben die Niet van toepassing�n op uw apparaat.

Risico van verbranding!

Wanneer de halogeenlampen branden worden ze zeer heet. Ook enigeijd na het uitschakelen bestaat er nog een risico van verbranding. Halogeenlampen voor verranging lately afkoelen.

Gevaar van een elektrische schok!

Bij verranging van de lampen staan de contacten van de lampfitting onder stroom. Trek voordat u tot verranging overgaat de netstekker uit het stopcontact of schakel de zekering in de meterkast uit.

Belangrijk!Gebruik alleen verlichtingsproducten van hetzelfdete type en met hetzelfde vermogen.

HSGST/C/UB-20-230-G9

Servicedienst

Wanneer uw apparaat gerepareerd moet worden, staat onze servicedienst voor u klaar. Wij vinden altijd een passende oplossing, ook om onnodig bezoek van een technicus te voorkomen.

Geef aan de klantenservice alsijd het productnummer (E-nr.) en het fabricagenummer (FD-nr.) van uw apparaat op, zodat wij u goed van diest kunnen zich. Het typeplaatje met de nummers vindt u in de binnenruimte van het apparaat (daartoe het metalen vetfilter demonteren).

Om Niet te lang te hoeven zoeken wanner u de klantenservice nodig heeft, kutu hier direct de gegevens van uw apparaat en het telefoonnummer van de servicedienst invullen.

E-nr. FD-nr.

ServicedienstO

Let erop dat het bezoek van een technicus van de servicdienst in het geval van een verkeerde bediening ook tijdens de garantieperiode kosten met zich meebrengt.

De contactgeevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.

Verzoek om reparatie en advies bij storingen

NL 0884244080

B 070 222 145

Vertrouv op de compétentie van de fabrikant. Dan bent u ervan verzekerd dat de reparatie worden UITgevoerd door ervaren technici die gebruikmaken van de originele reserveonderdelen voor uw apparaat.

Halogeenlampen verrangen

Aanwijzing: Het glas van de halogeneenlamp mag bij het aanbrengen Niet worden aangeraakt. Gebruik bij het aanbrengen van de halogeneenlampen een schone doeck.

1. De lampring voorzichtig verwijderen met geschikt gereedschap.
2. De lamp verwijderen en verrangen door een lamp van hetzelfde type.

1. Lampafscherming aanbrengen.
2. Stekker in het stopcontact steken of de zekering weer inschaken.

LED-lampen

Defecte LED-lampen mogen alleen worden verwangen door de fabrikant, zich klantenservice of een erkend vakman (elektromonteur).

Risico van letsel!

Hetlicht van LED-lampen is zeer fel en kan de ogen beschadigen (risicogroep 1).Niet langer dan 100 secondendirect in de ingeschakelde LED-lampen kijken.

Toebehoren

(niet in de leveringsomvang inbegrepen)

Aanwijzing: Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Er+kunnen speciale toebehoren worden vermeld die Niet van toepassing zichn voor uw apparaat.

Aanwijzing: Neem het installmentievoorschrift voor de toebehoren inucht.

Toebehoren Bestelnummer

Benodigde onderdelen:

Starterset voor gebruik met circulatielucht CZ5145X0

Wisselfilter voor starterset 11008080

Greepliest 60 cm:

Roestvrij staal CZ5760X0

Greepliest 90 cm:

Roestvrij staal CZ5790X0

INSTALLATIEVOORSCHRIFT

Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is möglichd dat er kenmerken worden beschreiben die Niet van toepassing zich op uw apparaat.

Dit apparaat word in een bovenkast geinstalleerd.
Voor aanvullende speciale toebehoren (bijv. voor gebruik met circulatielucht) dient men de hierbij geleverde installmentiehandleiding in ache te nemen.
- De oppervlakken van het apparaat zijn gevoelig. Voorkom beschadigingijdens de installmentie.

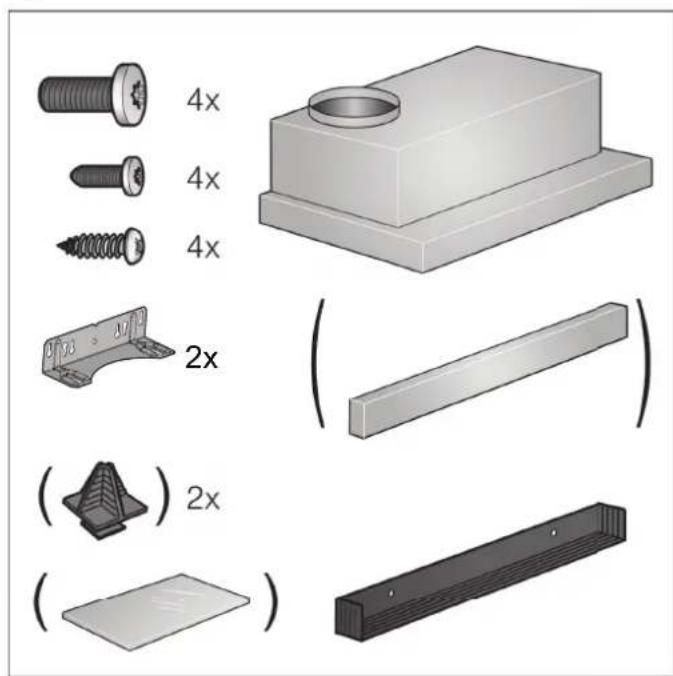

Apparaatbreedte 60cm:

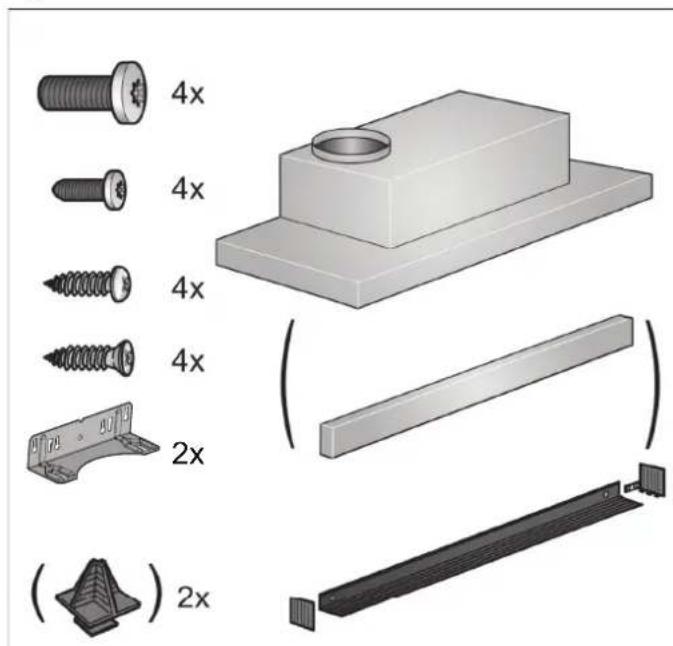

Apparaatbreedte 90cm:

Belangrijke veiligheidsinstrumenties

Lees deze gelebruiksaanwijzing zorgvuldig door. Alleen dan kurz u uw apparaat goed en veilig bedieren. Bewaar de gelebruiksaanwijzing voor later gebruik of om door te gehen aan een volgende eigenaar. Deveiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installmentur is verantwoordelijk voor een goede werkinq op deplaats van opstelling.

De breedte van de afzuigkap moet minstens overeenkomen met de breedte van het kooktoestel.

Bij de installmentie moeten de actuèle geldige bouwvoorschriften en de voorschriften van deplaatselijke stroom- en gasleverancier in acht worden genomen.

Ten aanzien van de afvoerlucht dieren de overheids- en wettelijkke voorschriften (zoals lokale bouwverordeningen) in acht te worden genomen.

Levensgevaar!

Terug gezogen verbrandingsgassen können leiden tot vergiftig. De afvoerlucht mag nicht worden weggeleid via een rook- of afvoergasschoorsteen die in gebruik is, noch via een schacht die dient voor de ontluchting van ruimtes met stockplaatsen. Moet de afvoerlucht waar een rook- of afvoergasschoorsteen worden geleid die Niet in gebruik is, dan dient hiervoor toestemming te worden verzregen van een vakbekwame schoorsteenveger.

Levensgevaar!

Altijd voor voldoende luchttoevoer zorgen, wanneer de luchtafvoerplaatsvindt in een ruimte met een vuurbron die gebruikmaakt van de aanwezige lucht.

Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestoekt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte

en voeren de gassen via een afvoer (bijv. schoorsteen) af maar buiten.

In combinatie met een ingeschakelde afzuigkap worden aan de keuken en aan de ruimtes ernaat lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

Zorg waarom.altijd voor voldoende ventilatie.
- Een ventilatiekast in de muur alleen is nicht voldoende om aan de minimale eisen te voldoen.

U kunt het apparaat alleen dan zonder risico gebruiken wonneer de onderdruk in de ruimte waarin de vuurbron zich bevindt Niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wonneer de voor de verbranding benodigde lucht door nicht afsluitbare openingsen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uwuis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilationsystem van uwuis te beoordelen en kan een voorstel doein voor passende maatregelen op het gebied van de luchttoevoer.

Indien de afzuing alleen met recirculation wordt gebrukt, is een onbeperkt gebruik möglichk.

Levensgevaar!

Terug gezogen verbrandingsgassen können leiden tot vergiftig. Bij de installmentie van een ventilatie met een afvoergebonden vuurbron要去 stroomtoevoer van de kap voorzien worden van een geschikte veiligheidsschakeling.

Brandgevaar!

De vetafzettingen in het vetfilter kuren ontbranden. De voorgeschreiben veiligheidsafstanden dieren te worden aangehouden om warmteophoping te voorkomen. Neem de instructies van uw kooktoestel in acht. Wanner gas- en elektrische kooktoestellen samen worden gebruikt, geldt de grootst aangegeven afstand.

Het apparaat mag slechts met een zijde direct naast een kast of gegen een wand worden geinstalleerd. De afstand tot de muur of de kast要去 minstens 50~mm bedragen.

Risico van letsel!

Bepaalde onderdelen in het toestel konnen scherpe randen hebben. Veiligheidshandschoenen dragen.
Is het toestel Niet maar behoren bevestigd, dan kan het�n beneden vallen. Alle bevestigingsschroeven moeten vast en veilig worden gemonteerd.
- Het toestel is zwaar. Er zijn twee personen nodig om het apparaat te bewegen. Alleen geschikte hulpmiddelen gebruiken.

Gevaar van een elektrische schok!

Bepaalde onderdelen in het toestel{kunnen scherpe randen hebben. Hierdoor kan de aansluitkabel beschadigd raken. Aansluitkabel Niet knikken of afklemmen bij de installmentie.

Risico van een elektrische schok!

Het apparaat moet op elk gewenst moment van de stroom kutnen worden afgesloten. Het mag alleen op een geaarde contactdoos worden aangesloten die volgens de voorschriften is geinstallerd. Wanner de stekker na het inbouwen nicht meer bereikbaar is of er een vaste aansluiting is vereist,要去 de installmentie worden voorzien van een stroomonderbreker met een contactopening van minstens 3mm .De vaste aansluiting mag alleen door een elektricien worden aangelegd.Wij adviseren een aardlekschakelaar (Fl-schakelaar) in de stroomkring hier het apparaat te installereren.

Verstikkingsgevaar!

Verpakkingsmaterial is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriallaten spelen.

Algemene aanwijzingen

Gebruik met afvoerlusth

Levensgevaar!

Terugbezogen verbrandingsgassen können leiden tot vergiftiging. De afvoerlucht mag Niet worden weggeleid via een rook- of afvoergasschoorsteen die in gebruik is, noch via een schacht die dient voor de ontluchting van ruimtes met stockplaatsen. Moet de afvoerlucht maar een rook- of afvoergasschoorsteen worden geleid die Niet in gebruik is, dan dient hiervoortoestemming te worden verkreten van een vakbekwame schoorsteenveger.

Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken.

Luchtafvoer

Aanwijzing: Voor klachten die te wijten zich aan de bebuizing staat de fabrikant van het apparaat Niet garant.

• Het apparaat werkkt het best wonneer het worden aangesloten op een korte, rechte afvoerbuis met een zo groot möglichke diameter.
  Bij gebruik van lange afvoerbuizen met een ruwe binnenkant, veel bochten of buisdiameters kleiner dan 150~mm ,wordt de optimale luchtafvoercapaciteit Niet behaald en is het ventilatiegeluid harder.
• De buizen of de slangen die voor de luchtafvoer worden gebruikt, dienen van Niet-brandbaar materiaal te zich.

Ronde buizen

Wij adviseren een binnendiameter van 150 mm of in elk geval van minstens 120 mm.

Vlakke buizen

De binnendiameter moet overeenkomen met de diameter van de ronde buizen.

0 150 mm ca. 177 cm²

0 120 mm ca. 113 cm²

Vlakke buizen mogen geen scherpe bochten hebben.
Gebruik bij een afwijkende buisdiameter een afdichtstrip.

Elektrische aansluiting

Gevaar van een elektrische schok!

Bepaalde onderdelen in het toestel hunnen scherpe randen hebben. Hierdoor kan de aansluitkabel beschadigd raken. Aansluitkabel Niet knikken of afklemmen bij de installmentie.

De benodigde aansluitgegevens staan op het typeplaatje in de binnenruimte van het apparaat, daartoe het metalen vetfilter demonteren.

Lengte van de aansluitleiding: ca. 1,30 m

Dit apparaat voldoet aan de ontstoringsvoorschriften van de EG.

Risico van een elektrische schok!

Het apparaat moet op elk gewenst moment van de stroom kunnen worden afgesloten. Het mag alleen op een geaarde contactdoos worden aangesloten die volgens de voorschriften is geinstalleerd. Wanneer de stekker na het inbouwen nicht meer bereikbaar is of er een vaste aansluiting is vereist,要去 de installmentatie worden voorzien van een stroomonderbreker met een contactopening van minstens 3mm .De vaste aansluiting mag alleen door een elektricien worden aangelegd. Wij adviseren een aardlekschakelaar (Fl-schakelaar) in de stroomkring maar het apparaat te installereren.

Meubel voorbereiden

Het inbouwmeubel moet horizontaal afgesteld zich en voldoende draagvermogen hebben.
Het max. gewicht van de afzuiigkap bedraagt 18 kg.

Apparaatafmetingen en veiligheidsafstanden

■ Afmetingen van het apparatusaat inucht nemen.
Veiligheidsafstanden in acht nemen.

Wanneer er in de installmentie-instructies van gaskookapparaten een afwijkende afstand staat,.altijd de grootste afstand aanhouden.

Het inbouwmeubel moet bestand zijn gegen een temperatuur van maximaal 90^ . De stabiliteit van het inbouwmeubel moet ook na de uitsnjwerkzaamheden gewaarborgd�.

Deze afzigkap is bestem voor inbouw in een bovenkast:

Breedte 600 mm

Diepte min. 320mm

Hoopte min. 390 mm

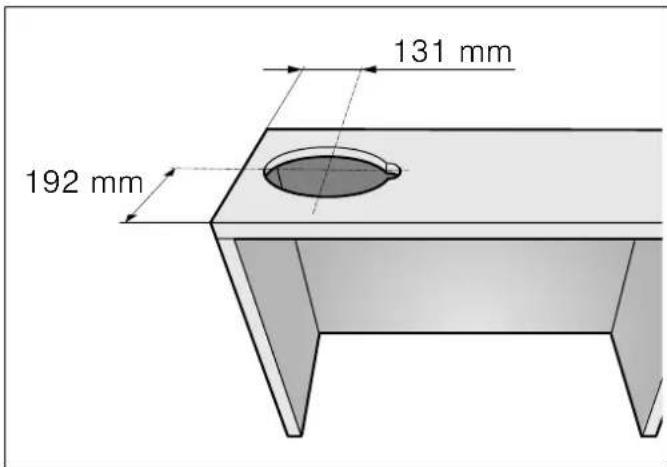

1. Uitsnijding makes voor de luchtafvoerbuis. Maak hiervoor een opening in de boven- of achechterkant van het inbouwmeubel, met een extra inkeping voor het netsnoer.

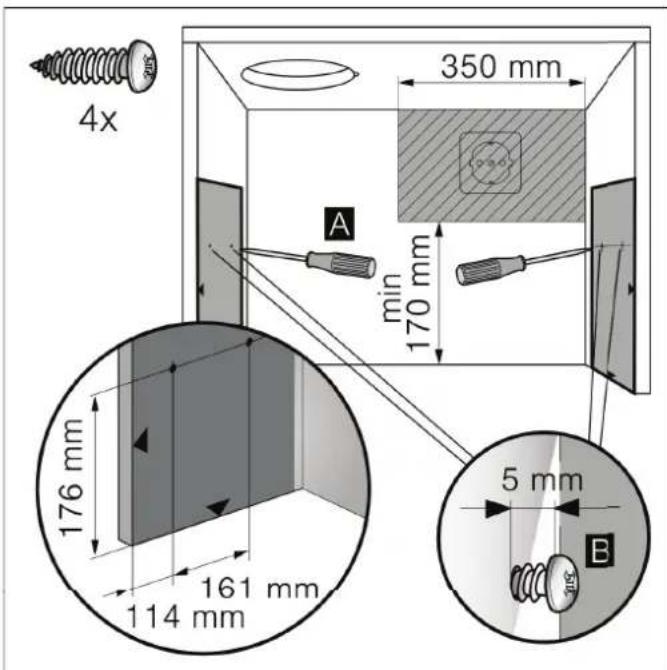

1. Een eventuele aanwezigige kastbodem dient te worden verwijderd. Bevestigingspunten aan de binnenkant van de kast markeren en er met een priem gaatjes in makeen. Gebruik de meegeleverde sjabloon voor het markeren van de bevestigingspunten. A
2. De vier meegeleverde schroeven voor de bevestigingshoek vastdraaien met een maximale afstand van 5 mm. B

Apparaat Voorbereiden

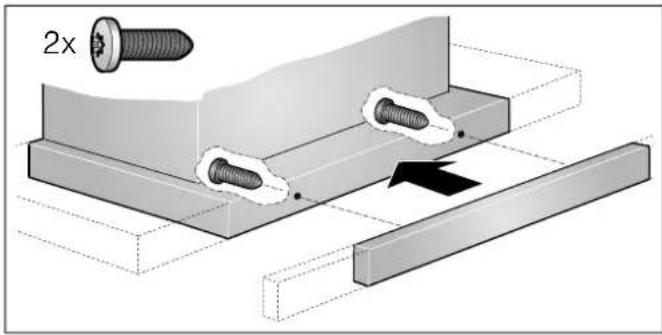

Aan het uitschuifbare filterdeel moet een greepijst worden geschroefd. Dit kan een bijgevoegde greepijst zijn of een die als toebehoren verkrijgbaar is

1. Greepliest met de bijgevoegde schroeven aan het uitschuifbare filterdeel bevestigen.

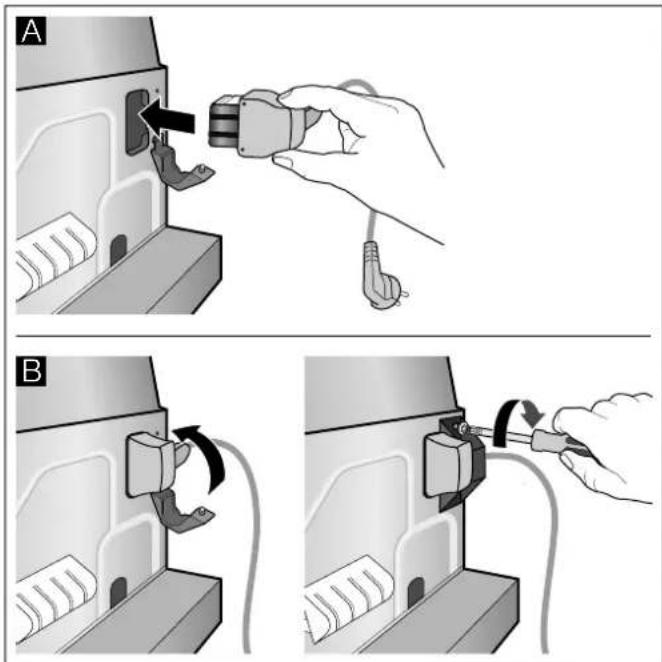

1. De bijgevoegde voedingskabel in het apparaat steken. A
2. De voedingskabel met trekontlasting beveiligien.

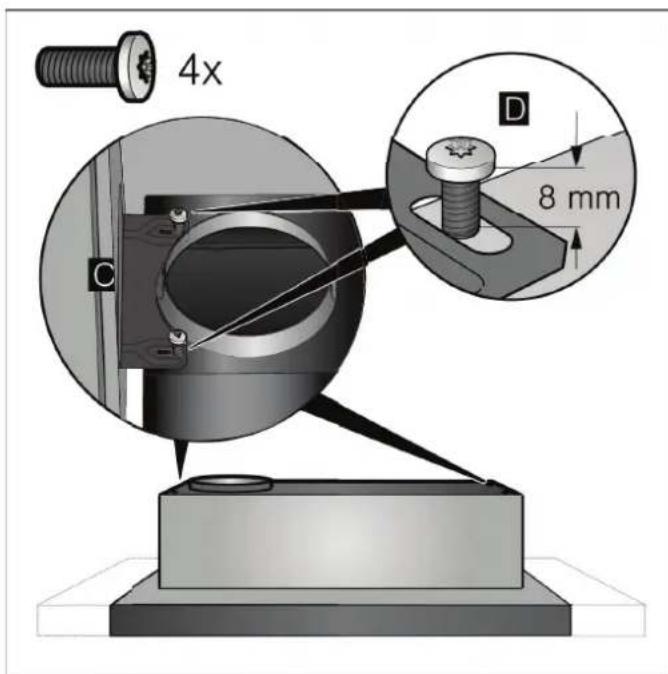

1. Twee bevestigingshoeken aan het apparaat vastschroeven. Let op de positie van de schroeven. De schroeven hierbij tot een afstand van 8 mm indraaien.

Installatie

Inbouw

1. Apparaat met de bevestigingshoeken aan de schroeven hangen en uitlijnen.

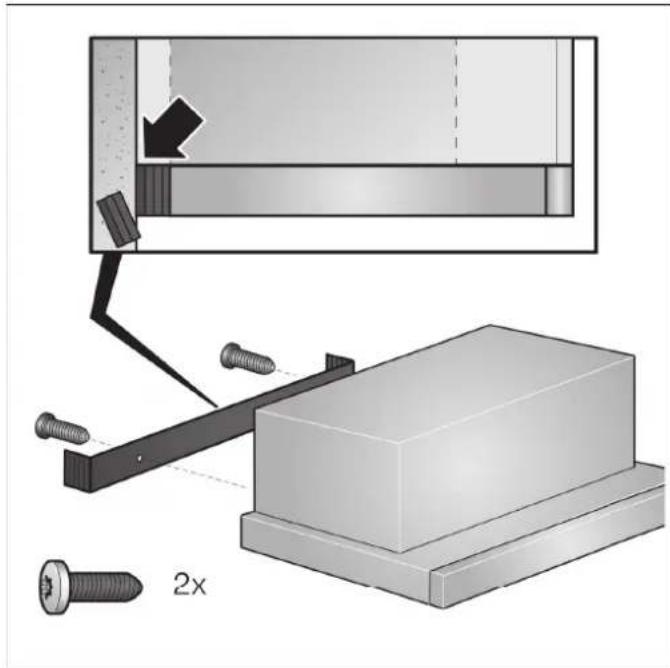

1. Afstand van het apparaat tot de wand meten en bij de kantlijsten aantekenen.
2. De kantlijsten zo nodig tot de gewenste lenghte inkorten.
3. Apparaat aflnemen en de kantlijsten vastschroeven.

1. Apparaat wee ophangen, uutilijnen en vastschroeven. Alle schroeven voorzichtig aantrekken.
2. De elektrische aansluiting tot stand brengen.

Aanwijzing: De behuizing van de afzuigkap kan in de boenkast worden afgedekt. Hierbij dient op het volgende te worden gelet:

Het tussenschot mag Niet op de behuizing van de afzuigkap worden gelegd.
De voorste afdekking mag Niet aan de behuizing worden vastgemaakt.
De toegankelijkheid dient gewaarborgd te zich, i.v.m. het wisselen van de filters en voor de serviceddienst.

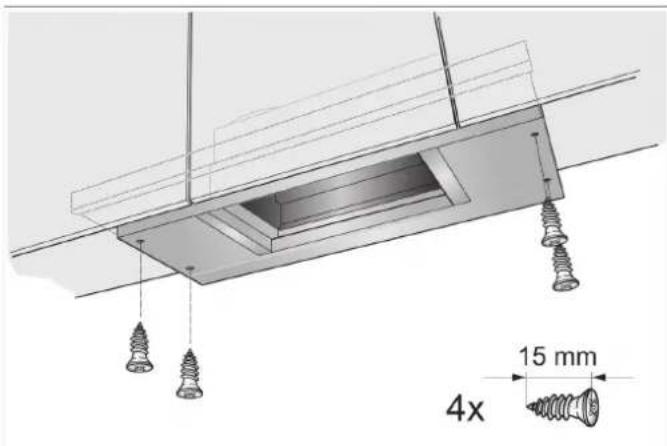

Apparaatbreedte 90cm:

Het apparaat ook aan de zijkant van de bovenkasten vastschroeven.

Aanslag van het uitschuifbare filterdeel wijzigen

Bij enkele apparaatuitvoeringen kan de aanslag van het uitschuifbare filterdeel worden gewijzigd. Bij deze apparaten zich afstandhoulders bijgevoegd om de greeplijst van het apparaat vlak op het inbouwmeubel aan te sluiten.

1. Uitschuifbaar filterdeel maar voren trekken.
2. Afstandhoulders tot de gewenste lenghte inkorten en in de waarvoor bestemde sleuven steken.

Buisverbindingen bevestigen

Aanwijzing: Bij gezruik van een aluminiumbuis要去 het aansluitgedeelte eerst worden gladgemaakt.

Luchtafvoerbuis 150 mm (aanbevolen diameter)

Luchtafvoerbuisrechtstreeks op het luchtafvoeraansluitstuk bevestigen en afldichten.

Luchtafvoerbuis 120 mm

1. Verloopstuk rechtstreeks op het luchtafvoeraansluitstuk bevestigen.
2. Luchtafvoerbuis bevestigen aan het verloopstuk.
3. Beide verbindingspunten goed aufdichten.

9001059141
