GEBRUIKSAANWIJZING TURBOmax VUW 2821 E VAILLANT

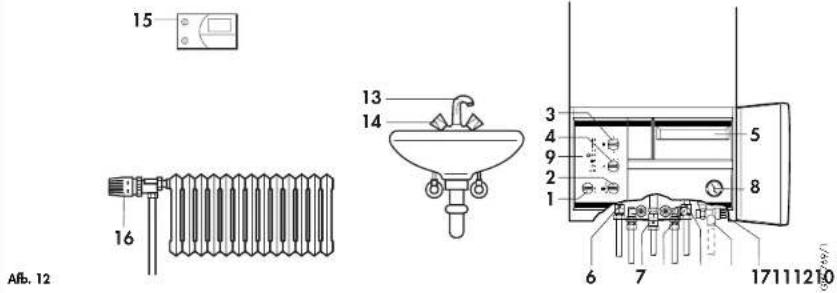

GW 769/1 Fig. 12 Vue d'ensemble de l'installation22 Geachte Mevrouw, Mijnheer, Gelieve voor de in gebruikname van Uw Vaillant gaswandketel TURBOmax deze bedieningsvoorschriften aandachtig te lezen. Zij bevat alle wetenswaardigheden over uw Vaillant toestel, inclusief de Vaillant toebehoren. De TURBOmax kan zowel voor de verwarming als voor de sanitaire warm- watervoorziening aangewend worden, waarbij het warm water rechtstreeks aan het toestel. Bij het openen van een warmwaterkraan, wordt ogenblik- kellijk de sanitaire warmwaterproductie van het toestel in werking gesteld. Daar de ketel automatisch opstart bij vraag van de kamerthermostaat of bij een sanitaire warmwatervraag wordt een economische werking van de ketel gewaarborgd. Bij bepaalde weersomstandigheden kan aan de uitgang van het rookgaska- naal waterdamp vormen, wat echter volledig normaal is. Indien U na het doornemen van deze bedieningsvoorschriften nog vragen heeft over de werkingswijze van het toestel, kan U steeds Uw installateur of Vaillant raadplegen. Inhoudstafel Pagina Veiligheidsmaatregel 23 Controle voor de ingebruikname 24 Warmwaterbereiding 26 Werking verwarming 29 LED-aanduiding 32 Ontgrendeling 34 Uitbedrijfstelling 35 Nazicht en onderhoud 36 Vorstbeveiliging 36 Regelmatig pompgebruik 37 Opsporen van storingen 37 Bedieningsoverzicht 3923 Veiligheidsmaatregel

Gelieve voor Uw eigen veiligheid ervoor te zorgen dat de installatie en de in bedrijfstelling van Uw toestel uitgevoerd worden door een bek- waam vakman die onder zijn verantwoordelijkheid, de plaatselijke voorschriften en normen naleeft. Deze is tevens verantwoordelijk voor de inspectie van het toestel als ook voor veranderingen van de inge- stelde gashoeveelheid.

Indien er een gasgeur wordt waargenomen, gelieve dan de gaskraan te sluiten, alle ramen en deuren te openen en de gasmaatschappij of Uw installateur te verwittigen.

Geen explosieve en ontvlambare produkten (bv. benzine, verven, papier enz ...) stockeren of gebruiken in de ruimte waar het toestel geplaatst is.

Bij de inbouw van het toestel in een kast of een andere ruimte dient men volgende minimumafstanden t.o.v. de wanden gerespecteerd te worden: 20 mm aan elke zijde, 150 mm onder, 165 mm boven.

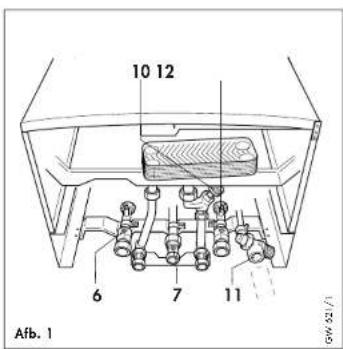

Hoofdvoeding Waarschuwing: Het toestel wordt gevoed met een spanning van 230 V~/50 Hz en moet geaard worden. Bij een netaansluiting dient men een driepolige stekker met aardingspen gebruikt te worden.24 Controle voor de ingebruikname Openen van de afsluitkranen De koudwaterafsluitkranen openen. Een warmwaterkraan openen tot wanneer er water uitstroomt. Gasafsluitkraan en afsluitkranen van de aanvoer en de retour verwarming openen.De afsluitkranen staan open wanneer de hendel evenwijdig staat de leiding. Om overdrukken in het toestel en de installatie te vermijden, mag de veiligheidsklep op de retour niet afgesloten worden.

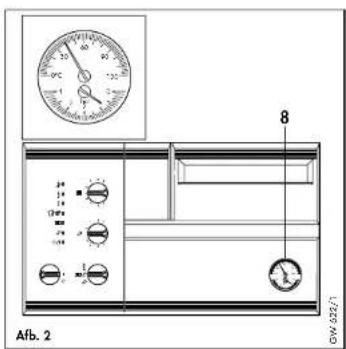

GW 621/1 Afb. 125 Controle voor de ingebruikname (vervolg) Controle van de waterdruk Open de onderste deur en controleer de waterdruk van de installatie. De witte wijzer van de manometer moet tussen 1 en 1,5 bar staan. Indien de witte wijzer zich in koude toestand onder de 0,8 bar bevindt, dient de waterdruk in de installatie vehoogd te worden tot minstens 1 bar. Een verwarmingsinstallatie die meerdere verdiepingen bedient, kan een hogere water- druk eisen. De vulset en de bestemde vulkranen en hun aansluiting op de installatie verschillen van de ene installatie tot de andere. De vulset behoort niet tot de wandketel. Uw installateur zal U in deze zin de vulwijze uitleggen. Indien dit niet het geval is, gelieve U dan tot hem te richten. Op de bovenste schaalaanduiding toont de thermometer de vertrekwatertemperatuur van de wandketel.

Afb. 2 GW 622/126 Warmwaterbereiding Inschakelen van de hoofdschakelaar Schakel de hoofdschakelaar in (stand 1).De eerste LED 0/1 licht op. Breng vervolgens de bedrijfskeuzeschakelaar naar de gewenste stand, ofwel verwarming en sanitaire warmwaterbereiding “ “ of uitsluitend sanitaire warmwaterbereiding “ “. Aanwijzing: De hoofdschakelaar mag enkel, zoals beschreven onder ”controle van de waterdruk” op pag. 25, bediend wor- den, wanneer de verwarmingsinstallatie volledig met water gevuld is en een juiste waterdruk heeft. In deze instelling is de TURBOmax bedrijfsklaar voor warmwaterbereiding.

GW 623/1 Afb. 327 Warmwaterbereiding (vervolg) Aftappen van warm water Bij het openen van een warmwaterkraan (wastafel, douche, bad, enz.) gaat het toestel zelfstandig in bedrijf en levert U ogenblikkellijk warm water. De LED-aanduiding “ “ sanitaire warmwaterbereiding licht op. Afhankelijk vande afstand tussen aftap- punt en het toestel (lengte van de leidingen) kan het even duren vooraleer U warm water aan de warmwaterkraan heeft. Bij een volledig geopende warmwaterkraan bereikt U het grootste aftapdebiet met een lage aftaptemperatuur. Indien U een hogere aftaptemperatuur wenst, dient U de warm- waterkraan lichtjes te sluiten. Indien Uw toestel bij het aftappen aan het verder gelegen aftappunt niet in bedrijf zou gaan, onderzoek dan, of de eventueel voor het aftappunt ingebouwde waterafsluitkraan volledig geopend is. Een andere mogelijkheid is dat er in de uitloop van het aftappunt een ingebouwde straalbreker of filter vervuild is. U kunt deze in de meeste gevallen door naar links te draaien afschroeven om schoon te maken. Indien verkalkt, dan raden wij U een behandeling met een kalkoplossend middel (azijn) aan. De Vaillant TURBOmax gaat zelfstandig uit bedrijf, wanneer U de warmwaterkraan sluit (indiener nog steeds een warmtevraag is van de kamerthermostaat blijft het toe- stel verder werken).De circulatiepomp blijft nog een korte tijd nadraaien. De LED- aan- duiding “ “ sanitaire warmwaterbereiding gaat uit.

GW 624/1 Afb. 428 Warmwaterbereiding (vervolg) Instellen van de warmwatertemperatuur De warmwatertemperatuur kan door middel van de temperatuurskiezer ingesteld worden. De temperatuurskiezer in uurwijzerzin draaien om de temperatuur te verhogen (grootste cijfer = 9) De temperatuurskiezer in tegenwijzerzin draaien om de temperatuur te verlagen (kleinste cijfer = 1) In normale omstandigheden wordt de temperatuurskiezer op cijfer 6 geplaatst. Aanwijzing: Met deze temperatuurskiezer kan de warmwatertemperatuur ingesteld worden. Indien geen hogere temperatuur bereikt wordt wanneer deze op een hogere stand geplaatst wordt, dan werkt het toestel reeds op zijn volle ver- mogen voor deze ingestelde waarde. Indien U desondanks toch een hogere aftaptemperatuur wenst, dient U de warmwaterkraan lichtjes te sluiten om het aftapdebiet te verlagen.

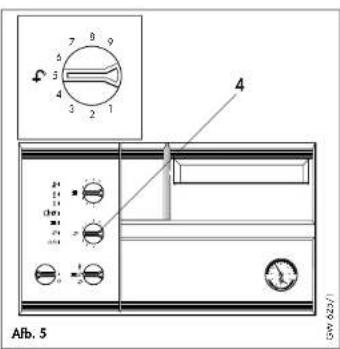

GW 625/1 Afb. 529 Werking verwarming Instellen van de vertrekwatertemperatur De vertrekwatertemperatuur kan door middel van de aquastaat ingesteld worden. Deze vertrekwatertemperatuur wordt aangeduid op de bovenste schaalaanduiding van de thermometer. De aquastaat in uurwijzerzin draaien om de temperatuur te verhogen (grootste cijfer = 9) De aquastaat in tegenwijzerzin draaien om de temperatuur te verlagen (kleinste cijfer = 1) Afhankelijk van de weersomstandigheden worden de volgende instellingen aanbevolen: Tussenseizoen en zomer: 1 - 3 Middelmatig koud (lente en herfst): 4 - 6 Koud (winter): 6 - 7 Zeer koud (winter): 7 - 9

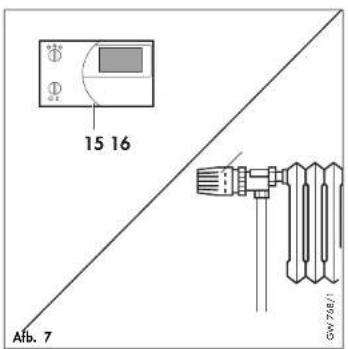

GW 768/1 Afb. 7 Werking verwarming (vervolg) Aanpassen van de kamertemperatuur De kamerthermostaat en/of de thermostatische radiatorkranen volgens de bij- gevoegde handleidingen op de gewenste kamertemperatuur instellen. De gewenste ver- warmingstijden kunnen door middel van de schakelklok van de kamerthermostaat inge- steld worden. Aanwijzing: Een kamerthermostaat en/of thermostatische radiatorkranen zorgen voor een betere en meer economische rege- ling van Uw verwarmingsinstallatie. Aanwijzing: In de ketel is een ”vertragingstijd” ingebouwd om het energievolle aan- en uitschakelen van de ketel voor de verwarming te vermijden. Indien de kamerthermostaat of een andere regelinrichting op een hogere waarde inge- steld wordt, zal het toestel na deze vertraging opnieuw opstarten na het verlopen van de vertragingstijd (fabrieksinstelling ± 5 min).

Werking verwarming (vervolg) Instellen van de bedrijfskeuzeschakelaar De bedrijfskeuzeschakelaar op stand " " plaatsen. Het toestel werkt nu voll- edig automatisch voor de verwarming volgens de ingestelde waarden van de kamerther- mostaat en/of thermostatische radiatorkranen (in deze stand staat de Turbomax ook klaar voor de bereiding van warm water). De thermometer toont de actuele vertrekwatertemperatuur van de verwarmings installatie aan. Wanneer de gevraagde watertemperatuur of kamertemperatuur bereikt is, gaat het toestel uit bedrijf en loopt de pomp nog een korte tijd na om de warmte, aanwezig in de ketel, nog naar de verwarmingsinstallatie te sturen. Aanwijzing: In de ketel is een ”spertijd” ingebouwd om het energievolle aan- en uitschakelen van de ketel voor de verwar- ming te vermijden. Indien de kamerthermostaat of een andere regelinrichting op een hogere waarde ingesteld wordt, zal het toestel na deze vertraging opnieuw opstarten na de vertragingstijd (fabrieksinstelling 5 min). Wanneer er geen warmtevraag vereist is, bv. in de zomer, kan U de bedrijfskeuzescha- kelaar op de stand " " plaatsen. Aanwijzing: Indien, in werking verwarming, een warmwaterkraan wordt geopend, dan schakelt het toestel zich voor een kor- te tijd uit, voor het zelfstandig in bedrijf gaat en gaat werken voor de bereiding van warm water.

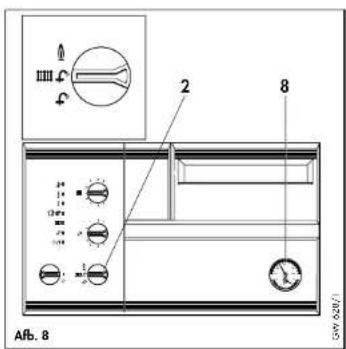

GW 628/1 Afb. 832 LED-aanduiding rookgasafvoersysteem LED permanent aan: pressiostaat gesloten. LED knippert: pressiostaat sluit niet, probleem rookgasafvoersysteem. LED-aanduiding ontsteking LED permanent aan: de gaskraan staat open, en de ontstekingsprocedure start. Led knippert: te weinig water (druk) op de verwarmingsinstallatie. LED-aanduiding vlam LED permanent aan: de brander is paraat voor verwarming en warmwaterbereiding. LED knippert: a) Vertrekwatervoeler is onderbroken of niet aangesloten b) kortsluiting van de vertrekwatervoeler LED-aanduiding De bedrijfstoestand van de Vaillant TURBOmax wordt door middel van een LED-aanduiding weergegeven. Bij een juiste werking van het toestel lichten de dioden volgens een vast patroon op, afhankelijk of het toestel werkt in de stand verwarming of bereiding warm water. O/I Voeding aan/uit LED permanent aan:Hoofdschakelaar ingeschakeld. LED knippert: temperatuurbegrenzer heeft het toestel uitgeschakeld. LED uit bij ingeschakelde hoofdschakelaar: zekering defect of spanningsvoorziening niet in orde. Aanduiding warmwatervraag (bij VU-toestellen met VIH-boiler) LED permanent aan: tappen van warm water. LED-aanduiding verwarming LED permanent aan: Warmtevraag van de kamerthermostaat of externe regelaar. Aanwijzing: Wanneer er door de externe regelaar geen warmte meer gevraagd wordt (bv. kamerthermostaat heeft de temperatuur bereikt), dan gaat de diode uit, wat volkomen normaal is.33 0°C

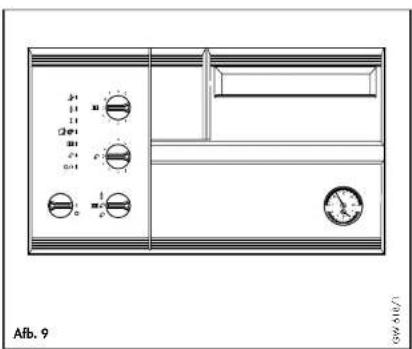

GW 618/1 Afb. 9 LED-aanduiding brandervergrendeling LED permanent aan: indien er geen ontsteking is. De brander ontgrendelendoor de bedrijfskeuzeschakelaarnaar de stand ” ” te schakelen. Neem contact op met uw installateur of Dienst-Na-Verkoop van Vaillant, als het toestel na herhaalde ontstekingspogingen niet gaat werken. LED knippert: het programma heeft een fout ontdekt in het programmaverloop. Aanwijzing: Wanneer er ergens een storing optreedt, kan deze LED-aanduiding U bij het opsporenvan het probleem hel- pen. Indien U zich met een probleem tot de Naverkoopsdienst richt, gelieve dan te melden welke dioden zich opgelicht hebben.34 Ontgrendeling Bij het openen van een warmwaterkraan of bij vraag van de verwarming gaat het toe- stel zelfstandig in bedrijf door middel van een elektronische ontsteking. Indien er bin- nen een tijdspanne van 10 seconden geen vlamdetectie plaats vindt, valt het toestel in veiligheid en de LED-aanduiding „brandervergrendeling” licht op (zie LED-aanduiding, pag. 30). Een nieuwe start van het toestel wordt bekomen door de bedrijfskeuzeschakelaar naar de „ontgrendelstand” te schakelen. Wanneer de brander bij een herhaalde ontgrendeling niet in bedrijf gaat, gelieve dan tot Uw installateur of de Naverkoopsdienst van Vaillant te richten.

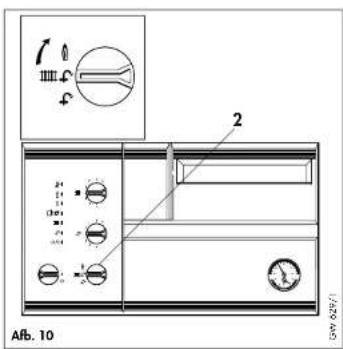

GW 629/1 Afb. 1035 Uitbedrijfstelling Om de verwarming buiten bedrijf te stellen dient u enkel de bedrijfskeuzeschake- laar naar stand “ “ sanitair te plaatsen (stand zomer). In deze stelling in deze stelling is de verwarming uitgeschakeld maar het aftappen van warm water blijft mogelijk. Om de verwarming en de warmwaterbereiding gedurende een korte tijdsspanne uit te schakelen, dient U enkel de hoofdschakelaar op ”O” te plaatsen. Bij een langere afwezigheidsperiode en wanneer er geen vorstgevaar is (bv. in de zomer) dient U enkel de elektrische voeding te onderbreken en de gaskraan te sluiten. In de winter en wanneer er vorstgevaar is, dient U daarenboven het toestel te ledigen en de gasafsluitkraan te sluiten.

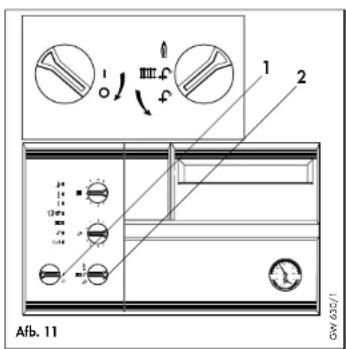

GW 630/1 Afb. 1136 Nazicht en onderhoud De gemoffelde bekleding van de TURBOmax dient enkel met een vochtige doek en wat zeep gereinigd te worden. Nooit een detergent of een schuur- middel gebruiken omdat deze de ommanteling en de kunststoffen onderde- len zouden kunnen beschadigen. Een regelmatig onderhoud van de Vaillant TURBOmax verlengt de levensduur en de bedrijfszekerheid van het toestel. Aangeraden is het toe- stel minstens éénmaal per jaar, al naar gelang het gebruik, door een bek- waam vakman of de Vaillant Naverkoopsdienst te laten onderhouden. Hier- voor wordt een onderhoudscontrakt extra aanbevolen. Vorstbeveiliging In geval van afwezigheid gedurende een vorstperiode dient U zich ervan te verzekeren dat de verwarmingsinstallatie blijft werken op een verlaagde temperatuur. Indien de hoofdschakelaar aan staat en de keteltempera- tuur onder de 5°c daalt, wordt automatisch de brander gestart en het ver- warmingscircuit tot 30°c opgewarmd. Let wel op dat alle radiatorkranen geopend staan. Gelieve ook in acht te nemen dat de ingebouwde beveili- gingssystemen van de wandketel, in geval van problemen (gebrek aan gas, geen elektriciteit, enz.) de werking kunnen stop zetten. Anderzijds bij langere afwezigheidsperioden dient men dan de volledige installatie en de verwarmingsketel te ledigen. Het is af te raden om antivriesprodukten bij de verwarmingsinstallatie te voegen, daar er bepaalde additieven in deze produkten aanwezig zijn die een negatieve weerslag kunnen hebben op de goede werking van het toestel.

Regelmatig pompgebruik Werkt de verwarmingspomp gedurende een langere periode niet dan wordt deze gedurende een korte tijd aangestuurd, om functiestoornissen te ver- mijden. Hiervoor moet de hoofdschakelaar in de stand ”I” staan. Opsporen van storingen In het geval dat Uw Vaillant TURBOmax problemen vertoont of in storing is gegaan, kan U de volgende punten controleren:

1. Toestel gaat niet in bedrijf:

De gaskraan is niet geopend (zie pag. 24)

De afsluitkranen (verwarming) zijn niet geopend (zie pag. 24)

De ketel en de verwarmingsinstallatie staan niet onder druk (zie pag. 25)

Men heeft geen spanning 230 V ~ aan het toestel (zie pag. 26)

De hoofdschakelaar ( ) is niet ingeschakeld (zie pag. 26)

De LED-aanduiding nakijken (ontgrendeling, zie pag. 32 t.e.m. 34)

2. De VIH-boiler gaat voor de warmwaterbereiding in bedrijf , maar het

toestel werkt niet voor de verwarming:

Geen vraag van de kamerthermostaat (zie pag. 30)

In het geval dat de vertragingstijd in werking is, dient U enige tijd dient te wachten voor de ketel opnieuw naar verwarming overschakelt. Indien Uw toestel nog steeds niet probleemloos werkt, dient U Uw installateur of de Vaillant Naverkoopsdienst te raadplegen.38 Koudwaterafsluitkraantje Veiligheidsklep verwarming Afsluitkraan retour Zwanehals Warmwaterkraan Kamerthermostaat (indien aanwezig) Thermostatische radiatorkraan (indien aanwezig) Schade, veroorzaakt door het niet naleven van deze voorschriften, valt niet onder garantie. Bedieningsoverzicht Hoofdschakelaar Bedrijfskeuzeschakelaar Aquastaat Temperatuurskiezer sanitair Bedieningsvoorschriften Afsluitkraan vertrek Gaskraan Manometer/thermometer LED-aanduiding
