TURBOmax VUW 2821 E - Chaudière de chauffage central VAILLANT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de chaudière	Chaudière à gaz à condensation
Puissance nominale	21 kW
Rendement énergétique	Jusqu'à 109%
Dimensions (HxLxP)	700 x 400 x 300 mm
Poids	35 kg
Type de combustible	Gaz naturel ou propane
Émissions de CO2	Faibles émissions, respect des normes environnementales
Système de contrôle	Contrôle électronique avec affichage numérique
Entretien	Entretien annuel recommandé par un professionnel
Garantie	2 ans sur les pièces
Normes de sécurité	Conforme aux normes CE et aux réglementations en vigueur
Installation	Doit être installée par un professionnel qualifié
Accessoires disponibles	Thermostats, kits de raccordement, etc.

FOIRE AUX QUESTIONS - TURBOmax VUW 2821 E VAILLANT

Que faire si la chaudière VAILLANT TURBOmax VUW 2821 E ne s'allume pas ?

Vérifiez que l'alimentation électrique est bien branchée. Assurez-vous également que le thermostat est réglé correctement et que le disjoncteur n'est pas déclenché.

Comment réinitialiser la chaudière VAILLANT TURBOmax VUW 2821 E ?

Pour réinitialiser la chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de commande pendant quelques secondes jusqu'à ce que l'affichage revienne à la normale.

Que faire si la chaudière affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur spécifique. Cela vous donnera des indications sur le problème à résoudre.

Pourquoi ma chaudière VAILLANT TURBOmax VUW 2821 E fait-elle du bruit ?

Des bruits peuvent indiquer un problème de circulation d'eau ou d'air dans le système. Vérifiez la pression de l'eau et purgez les radiateurs si nécessaire.

Comment augmenter la pression de l'eau dans la chaudière ?

Pour augmenter la pression, localisez le robinet de remplissage et ouvrez-le lentement jusqu'à ce que la pression atteigne entre 1,5 et 2 bars.

Que faire si la chaudière surchauffe ?

Vérifiez que le thermostat est réglé correctement et que les radiateurs ne sont pas obstrués. Si le problème persiste, contactez un technicien qualifié.

Comment nettoyer les filtres de la chaudière ?

Éteignez la chaudière, puis retirez les filtres selon les instructions du manuel. Nettoyez-les à l'eau tiède et laissez-les sécher avant de les remettre en place.

À quelle fréquence dois-je faire entretenir ma chaudière VAILLANT TURBOmax VUW 2821 E ?

Il est recommandé de faire entretenir votre chaudière au moins une fois par an par un professionnel pour assurer son bon fonctionnement.

Que faire si l'eau chaude ne sort pas des robinets ?

Vérifiez si la chaudière est allumée et fonctionne correctement. Assurez-vous également que le robinet d'eau chaude est ouvert et que les filtres ne sont pas obstrués.

Comment savoir si ma chaudière a besoin d'être réparée ?

Si vous remarquez des fuites, des bruits inhabituels, des codes d'erreur fréquents ou une diminution de la performance, il est conseillé de faire vérifier votre chaudière par un professionnel.

MODE D'EMPLOI TURBOmax VUW 2821 E VAILLANT

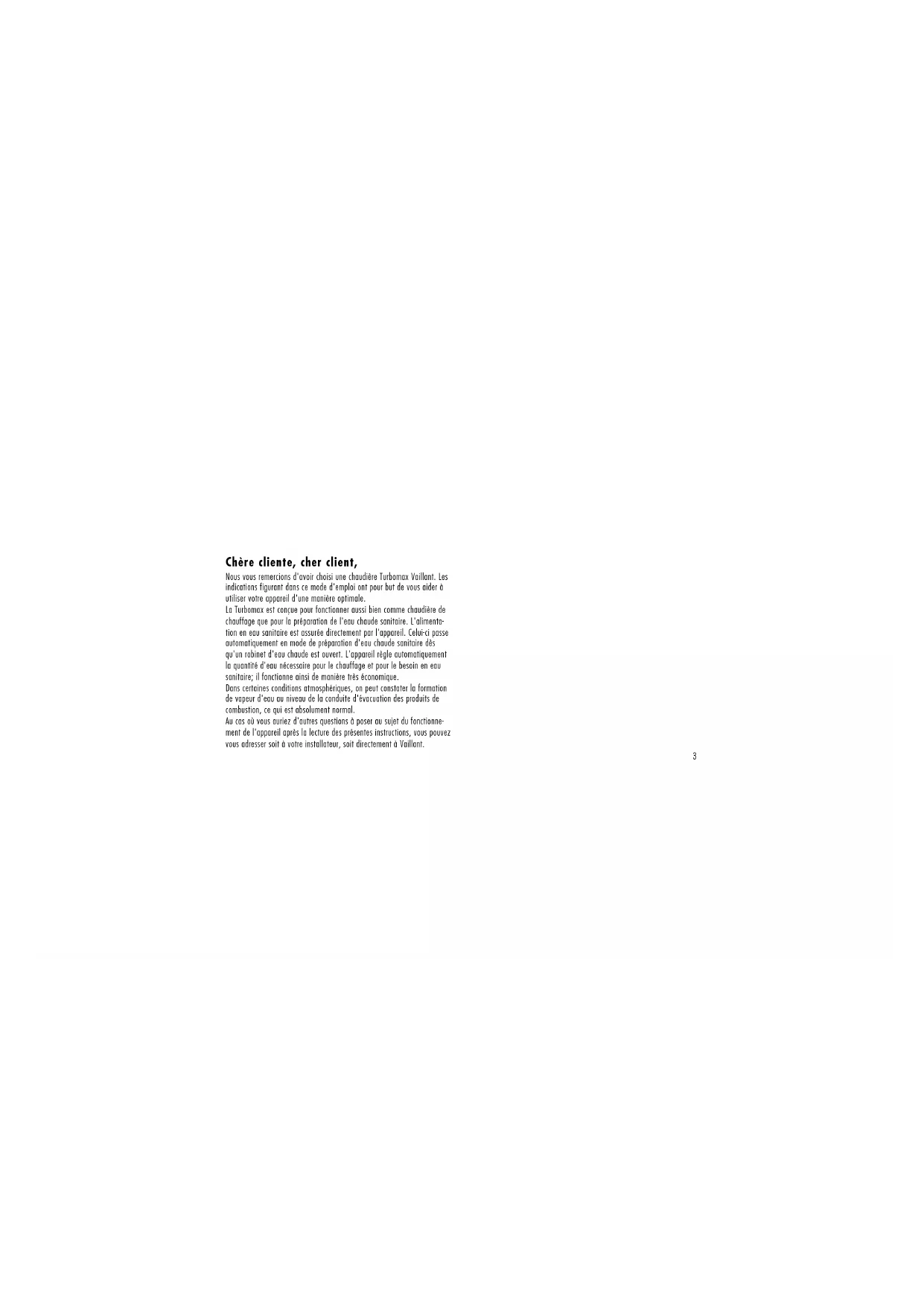

Nous vous remercions d'avoir choisi une chaudière Turbomax Vaillant. Les indications figurant dans ce mode d'emploi ont pour but de vous aider à utiliser votre appareil d'une manière optimale.

La Turbomax est conçue pour fonctionner aussi bien comme chaoudère de chauffage que pour la préparation de l'eau chaude sanitaire. L'alimentation en eau sanitaire est assurée directement par l'appareil. Celui-ci passe automatiquement en mode de préparation d'eau chaude sanitaire dès qu'un robinet d'eau chaude est ouvert. L'appareil règle automatiquement la quantité d'eau nécessaire pour le chauffage et pour le besoin en eau sanitaire; il fonctionne ainsi de manière très économique.

Dans certaines conditions atmosphériques, on peut constater la formation de vapeur d'eau au niveau de la conduite d'évacuation des produits de combustion, ce qui est absolument normal.

Au cas où vous auriez d'autres questions à poser au sujet du fonctionnement de l'appareil après la lecture des présentes instructions, vous pouvez vous adresser soit à votre installateur, soit directement à Vaillant.

Sommaire

Page

Consignes de sécurité 5

Contrôles avant la mise en service 6

Préparation d'eau chaude sanitaire 8

Fonctionnement en chauffage 11

Attichages de fonctionnement 14

Suppression de perturbation (déverrouillage) 16

Mise hors service 17

Entretien et maintenance 18

Protection contre le gel 18

Mise en service régulière de la pompe 18

Recherche des défouts 19

Vue d'ensemble de l'installation 21

Consignes de sécurité

• Pour votre propre sécurité, veillez à ce que le montage et le réglage de votre appareil saient exécutés par une entreprise qualifiée. Celle-ci est également responsable de l'entretien et de la remise en état de l'appareil.
• Si vous pensez qu'il se produit une fuite de gaz ou une perturbation, veuillez mettre l'appareil hors service et prenez contact avec la compagnie gazière, une société de service après vente ou un autre spécialiste.

• Si l'appareil comporte un habillage de type armoire, les ouvertures de ventilation incorporées spécialement ne doivent pas être recouvertes ; n'utilisez pas cet espace pour y effectuer du rangement.

• Les écartements minimums suivants doivent être respectés entre l'habillage et l'appareil :
  20 mm de chaque côté,
  150 mm en bas,
  165 mm en haut.

• Alimentation électrique Avertissement : l'appareil doit être raccordé à la terre. Il doit être alimenté en 230 V\~/50 Hz. Il faut utiliser une fiche à trois pâles avec un fusible de 3 A pour le branchement sur le réseau.

Contrôles avant la mise en service

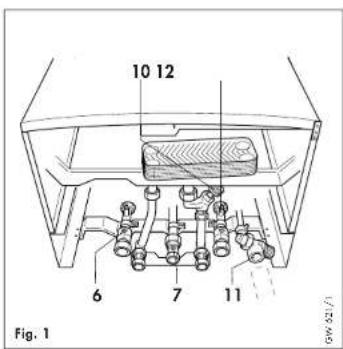

Ouvrir les robinetteries d'arrêt

La vanne de coupure d'eau froide ⑩ doit être ouverte (ouvrez un robinet d'eau chaude et assurez-vous que l'eau coule). Contrôlez également si la vanne de coupure des circuits départ et retour chauffage ○ et ○ ainsi que la vanne de coupure du gaz ⑪ sont ouvertes (les vannes de coupure des circuits départ et retour et du gaz sont ouvertes lorsque l'ancoche concarde avec la direction de la conduite).

La vanne de sécurité ⑪ sert à la sûreté de fonctionnement de l'appareil et ne doit pas être manipulée.

10 12 6 7 11 Fig. 1

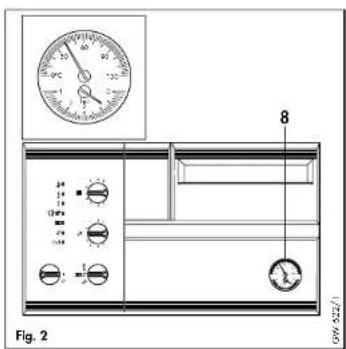

Contrôler le niveau d'eau

Ouvrez le volet avant inférieur. Contrâlez le niveau d'eau de l'installation. L'aiguille blanche du manomètre ⑧ du bas doit se trouver entre 1 et 1,5 bar. Si, lorsque l'installation est froide, l'aiguille se trouve au-dessous de 0,8 bar, votre spécialiste doit effectuer un nouveau remplissage.

Le thermomètre du haut indique la température de l'eau dans le circuit de chauffage.

20 -10°C -5°C -10°C 8 ØW 922/- Fig. 2

Préparation d'eau chaude sanitaire

Attention:

Cette fonction n'est possible que lorsqu'un préparateur d'eau chaude sonitaire (VIII) à accumulation est raccordé à l'appareil.

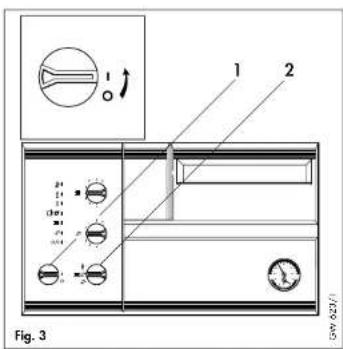

Mettre en circuit l'interrupteur principal

Coupez l'interrupteur principal ① (position 'O') et placez le commutateur de mode de fonctionnement ② sur la position 'F', Branchez ensuite l'interrupteur secteur. Lorsque l'interrupteur principal ③ se trouve sur "1", le témain de contrôle s'allume.

Remarque :

l'interrupteur principal ne doit être actionné comme décrit au chapitre "Coûtéler le niveau d'eau" de la page 7 que lorsque le remplissage d'eau de l'installation est correct.

Une fois ce réglage effectué, la chaudière est prête pour la distribution d'eau chaude.

Fig. 3 1 2 DW 827/1

Soutirage d'eau chaude

Lors de l'ouverture d'un robinet d'eau chaude ③ à un point de distribution (lavabo, douche, baignoire, etc ...) l'appareil se mer automatiquement en fonctionnement et vous fournir de l'eau chaude.

(En fonction de la longueur des conduites et de l'installation, il peut s'écouler quelque temps avant que l'eau chaude coule. Pour réduire ce temps, n'ouvrez pas le robinet de distribution complètement, mais seulement lorsque la température souhaitée de l'eau est atteinte).

Lorsque le robinet de distribution est ouvert à fond vous obtenez le débit d'eau maximal. Si la température de l'eau doit être plus élevée, réduisez le débit en fermant partiellement le robinet.

Lars de la fermeture du robinet de distribution, l'appareil se coupe automatiquement (ou continue à fonctionner pour les besoins du chauffage). Il est possible que la pompe continue à tourner pendant une courte durée.

14 Fig. 4

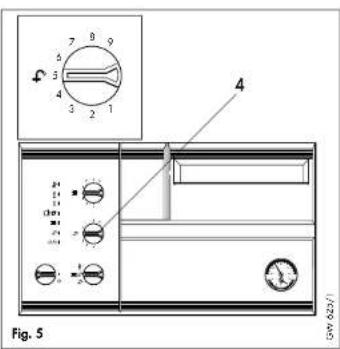

Régler le sélecteur de température

La température de l'eau chaude peut être réglée avec le sélecteur de température ④. Tournez le sélecteur :

dans le sens des aiguilles d'une montre pour augmenter la température (chiffre maximum = 9) dans le sens inverse des aiguilles d'une montre pour réduire la température (chiffre minimum = 1)

Dans des conditions normoles d'utilisation, la température de l'eau chaude doit être réglée sur le chiffre 6.

Remarque :

ce sélecteur permet de régler la température de l'eau chaude. Si le fait de positionner le bouton sur un chiffre plus élevé ne provoque aucune modification de la température, c'est que l'apparsil fonctionne déjà à pleine puissance pour la réglage choisi. Si vous souhaitez une température d'eau plus élevée, il faut alors réduire le détair en fermant partiellement le robinet de distribution d'eau chaude.

Fig. 5 DAY 02/11

Fonctionnement en chauffage

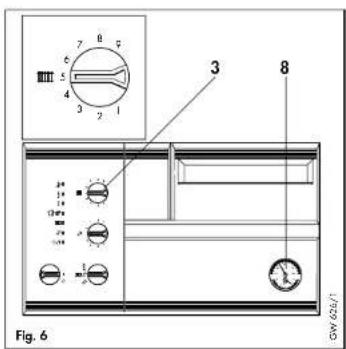

Régler la température de départ

Le bouton de réglage de la température de départ ③ permet d'ajuster la température souhaitée de l'eau dans le circuit de chauffage. Pendant le fonctionnement en chauffage, la température peut être lieu sur le thermomètre ⑥.

Tournez le bouton de réglage :

dans le sens des aiguilles d'une montre pour augmenter la température

dans le sens inverse des aiguilles d'une montre pour réduire la température (chiffre minimum = 1)

Nous recommandons les réglages suivants :

printemps et automne 5 - 6

hiver (froid moyen) 6 - 7

hiver (froid important) 7 - 9

7 8 5 6 5 4 3 2 1 3 8 Fig. 6 GW-02/1

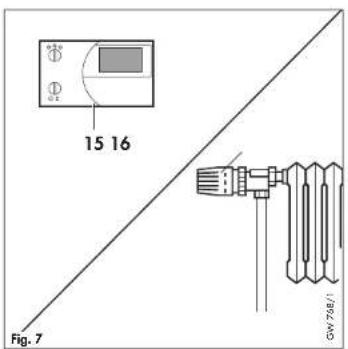

Régler les régulations externes

Réglez la régulation de température ambiante ⑮ et/ou les robinets thermostatiques des radiateurs ⑯ suivant les instructions correspondantes. Vous pouvez régler les horaires de mise en marche et d'arrêt sur la minuterie.

Remarque :

In régulation de température ambiance et/ou des robinets thermostiques de radiateurs assurent une régulation plus précise et plus économique de votre installation de clouillage.

15 16 GW-790.1 Fig. 7

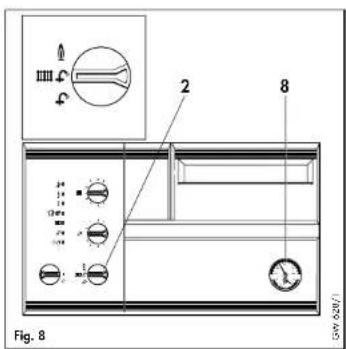

Régler le commutateur de mode de fonctionnement

Placer le commutateur de mode de fonctionnement ⑦ dans la position "###". L'appareil fonctionne maintenant de manière automatique suivant les conditions réglées sur les régulateurs de température ambiante (dans ce mode, la choudière est également prête pour le saufirage d'eau chaude sanitaire). Le thermomètre ⑩ indique la température de l'eau du circuit de chauffage. Après coupure de l'appareil, il est possible que la pompe continue à tourner brièvement afin de restituer onièrement la chaleur emmagasinée dans l'appareil.

Remarque :

une régulation "anti-cyclique" d'économie est incorporée à l'appareil m'ini d'éviter les mises en marche et orêts courts qui consomment beaucoup d'énergie lors du fonctionnement en chauffage. Si le régulateur de tempérence ambiante ou le bouten de réglage de l'appareil sont positionnés sur une valeur plus élevée, la mise en route de l'appareil peut être retardée temporièrement.

Larsqu'il n'y a aucun besoin de chauffage, passez le commutateur de mode de fonctionnement ② dans la position "F".

Remarque :

lorsqu'un robinet de distribution d'eau chaude est ouvert, l'apprecel se coupe pendant une brève durée avant de se remette automatiquement en route et passe en mode de préparation d'eau chaude sanitaires.

Fig. 8 DAV (kW)

Affichages de fonctionnement

Les affichages de la chaudière Turbomax Vaillant indiquent l'état de fonctionnement de l'appareil. Lorsque celui-ci fonctionne correctement, les affichages sont allumés dans un ordre prédéterminé en fonction du mode de fonctionnement - chauffage ou préparation d'eau chaude sanitaire - ; voir l'illustration 9.

0/1 Réseau marche/arrêt

LED allumée en permanence: l'interrupteur principal est branché

LED clignote: le limiteur de température est débranché

LED éteinte lorsque l'interrupteur principal est branché: fusible défectueux ou bien la tension d'alimentation n'est pas correcte.

£ Affichage besoin d'eau chaude (pour appareils VU lorsqu'un préparateur

d'eau chaude est raccordé)

LED allumée en permanence: demande d'eau chaude sanitaire.

Affichage chouffage

LED allumée en permanence: demande de chauffe pour le service

chouffoge

Affichage de l'évacuation correcte des produits de combustion

LED allumée en permanence: le pressostat de pression est branché,

l'évacuation des produits de combustion est correcte.

LED clignote: le pressostat de pression ne branche pas, l'évacuation

n'est pas correcte.

Affichage: a Allumage

LED allumée en permanence: lorsque le voyant est allumé, le robinet

gaz est ouvert et l'appareil passe à l'allumage.

LED clignote: manque d'eau.

Remarque:

Si les régulations externes ne commandent pas la production de chaleur (par ex. lorsque la température ambointe a atteint la température voulue), le voyant s'éteint, ce qui est tout-à-fait normal.

Affichage: flamme

LED allumée en permanence: lorsque le voyant est allumé, le brûleur pour le chauffage et la préparation d'eau chaude sanitaire est prêt à la mise en service.

LED clignote: a) la sonde de départ est débranchée/pas raccordée b) court-circuit de la sonde de départ.

Affichage: Verrouillage du brûleur

LED allumée en permanence: s'allume lorsqu'aucun allumage ne s'est produit. Positionnez le sélecteur de mode de fonctionnement sur déverrouillage "â" afin de redémorrer.

Adressez-vous à votre installateur ou au service après vente si l'appareil ne se remet pas en marche après plusieurs essais d'allou-moie.

LED clignote: le programme a décelé une erreur dans le déroulement du programme.

Remarque:

En présence d'une panne éventuelle, ces témoins lumineux vous niederont à régler le problème. Lorsque vous conducterez le SW, veuillez préciser quels voyants se sont albumés.

Fig. 9 GW-01(7)

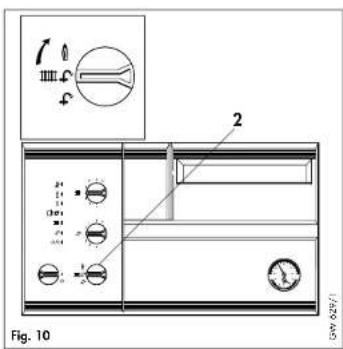

Suppression de perturbation (déverrouillage)

Lors de l'ouverture d'un robinet de distribution d'eau chaude ou si le chauffage a besoin de chaleur, l'appareil s'allume automatiquement et passe en fonctionnement. Si l'allumage ne se produit pas ou cours d'un délai de sécurité de 10 secondes environ, l'appareil ne se met pas en fonctionnement et l'affichage "verrouillage du biôleur" s'allume (voir affichages de fonctionnement). Un nouvel essai d'allumage peut être effectué seulement après que le commutateur de mode de fonctionnement ② ait été placé brièvement sur la position "suppression de perturbation" puis relâché. Si l'appareil se met à nouveau hors service après un essai d'allumage, veuillez prendre conseil auprès de votre installateur ou du service après vente.

Fig. 10 2 DW 64V/1

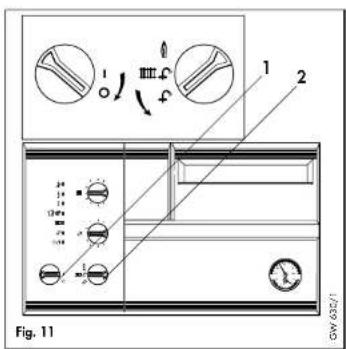

Mise hors service

Pour couper le chauffage, il suffit de placer le commutateur de mode de fonctionnement ② dans la position "♀" (position normale en été).

Pour couper temporairement le fonctionnement en chauffage et en préparation d'eau chaude sanitaire, placez l'interrupteur principal ① sur "O". En cos d'absence prolongée et lorsqu'il n'y a aucun risque de gel (par exemple en été), vous devez en plus débrancher l'appareil du réseau et fermer l'alimentation en gaz.

Fig. 11 GW-022/1

Entretien et maintenance

Nettoyez l'habillage de votre appareil à l'aide d'un chiffon humide et d'un peu de savon. N'utilisez aucun produit récurant ou nettoyant qui paurrait endommager l'habillage ou les accessoires de robinetterie en matière plastique.

L'appareil doit être soumis à un entretien au moins une fois par an par une entreprise spécialisée agréée.

Il est souhaitable que vous passiez dans tous les cas un contrat d'entretion avec votre entreprise spécialisée ou avec Vaillant pour que la maintenance soit assurée de manière régulière. Veuillez nous retourner le bon d'inscription si vous souhaitez être informés sur d'autres détails.

Protection contre le gel

Veuillez vous assurer que l'installation de chauffage reste en fonctionnemont lors de votre absence pendant une période de gel et que les pièces sont suffisamment tempérées. Lorque l'interruptur principal est branché et la température de départ descend au-dessous de 5 °C, l'appareil se met en service et chauffe le circuit interne à 30 °C. Un ringage de l'installation chauffage ne peut pas être garanti. Il faut cependant nater que les dispositifs de surveillance incorporés coupent automatiquement l'appareil en cas de perturbation, par exemple interruptions de l'alimentation énergétique (gaz, courant électrique) ou en cas de problème dans l'installation d'évacuation des gaz. L'outre solution est de vidanger l'installation de chauffage ainsi que l'appareil.

Mise en service régulière de la pompe

Si la pompe de chauffage est arrêtée pendant une longue période, effectuer avant la remise en service, quelques commandes d'excitation courtes pour éviter des dérangements de fonctionnement.

Pour cela, l'interrupteur principal doit être sur la position _n I ^o

Recherche des défauts

Au cas où des problèmes surviendraient pendant le fonctionnement de votre chaudière TURBOmax Vaillant, il faut vérifier les points suivants :

1. L'appareil ne se met pas en marche :
2. l'alimentation en gaz est-elle assurée ? (voir page 6)
3. l'alimentation en eau est-elle assurée ? (voir page 6)
4. vérifier le niveau d'eau (voir page 7)
5. l'alimentation électrique est-elle branchée ? (voir page 8)
6. l'interrupteur principal (O/I) est-il en marche (position 1) ? (voir page 8)

7. vérifier si l'appareil est verrouillé (voir page 16)

8. La préparation d'eau chaude sanitaire fonctionne correctement mais le chauffage ne se met pas en service

9. les régulations externes de température ambiante demandent-ils de la chaleur ? (voir page 12)

10. le commutateur de mode de fonctionnement est-il sur la position (###) (voir page 13)
11. si le régulateur anti-cyclique d'économie était en marche, veuillez attendre quelque temps avant qu'il passe à nouveau sur le fonctionnement en chauffage.

Si votre appareil ne fonctionne pas impeccablement après ces vérifications, prenez conseil auprès de votre installateur spécialisé au du service après vente.

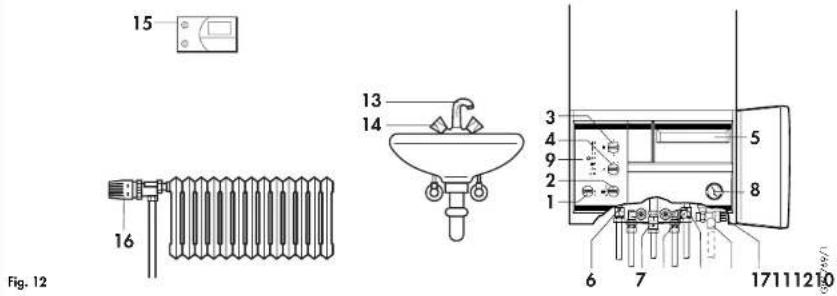

Légende de la vue d'ensemble de l'installation

① Interrupteur principal
② commutateur de mode de fonctionnement
③ Régulateur de température départ
④ Sélecteur de température d'eau chaude sanitaire
⑤ Instructions d'emploi
⑥ Robinet du circuit de chauffage (départ)
⑦ Robinet de coupure du gaz
⑧ Manomètre/thermomètre
⑨ Affichages de fonctionnement

⑩ Vanne de coupure de l'eau froide
⑪ Vanne de sécurité
② Robinet d'entretien du circuit de chauffage (retour)
⑬ Evacuation de l'eau
④ Robinet d'eau chaude
⑮ Régulateur de température ambiante (si disponible)
⑮ Robinet thermostatique de radiateur (si disponible)

Nous n'assumons aucune responsabilité pour les dommages qui pourraient résulter de l'inobservation de la présente notice.

Vue d'ensemble de l'installation

15 13 14 3 4 9 2 1 5 8 6 7 17111210 Fig. 12
