Kenmerk	Details
Type afzuigkap	Wandafzuigkap
Afmetingen	60 cm breed
Luchtstroom	Tot 650 m³/u
Vermogensniveaus	3 vermogensniveaus
Verlichting	Geïntegreerde LED-verlichting
Filter	Aluminium vetfilter, wasbaar
Installatie	Wandmontage, vereist een afvoerkanaal
Geluidsniveau	Maximaal 65 dB
Energieverbruik	Energieklasse C
Onderhoud	Filters regelmatig reinigen, verlichting onderhouden
Veiligheid	Bescherming tegen elektrische overbelasting
Garantie	2 jaar

Veelgestelde vragen - S1360BBPX PKM

Hoe installeer ik de PKM S1360BBPX afzuigkap?

Om de PKM S1360BBPX afzuigkap te installeren, begint u met het zorgvuldig lezen van de meegeleverde installatiehandleiding. Zorg ervoor dat de stroomvoorziening is uitgeschakeld voordat u begint. Bevestig de kap met de meegeleverde schroeven aan de muur en sluit deze aan op een geschikte stopcontact.

Wat zijn de afmetingen van de PKM S1360BBPX afzuigkap?

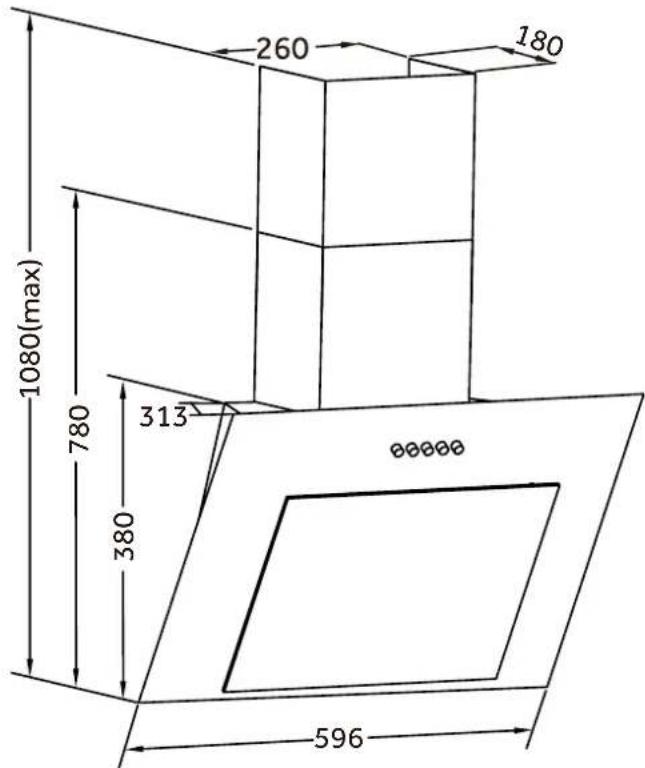

De PKM S1360BBPX afzuigkap is 60 cm breed, 50 cm diep en 75 cm hoog.

Hoe maak ik de filters van de afzuigkap schoon?

De filters van de PKM S1360BBPX afzuigkap kunnen worden schoongemaakt met warm zeepsop. Spoel ze grondig af en laat ze drogen voordat u ze terugplaatst.

Waarom gaat mijn PKM S1360BBPX afzuigkap niet aan?

Controleer eerst of de kap correct is aangesloten op een stopcontact. Zorg er ook voor dat de zekering niet is doorgebrand. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Maakt de PKM S1360BBPX afzuigkap geluid?

Een bepaald geluidsniveau is normaal tijdens het gebruik van de kap. Als het geluid te luid is, controleer dan of de kap correct is geïnstalleerd en of de filters schoon zijn.

Hoe vervang ik de lamp van de PKM S1360BBPX afzuigkap?

Om de lamp te vervangen, trek de stekker van de kap uit het stopcontact, verwijder de lampenkap en vervang de lamp door een nieuwe compatibele lamp. Plaats de kap terug en sluit de kap weer aan.

Welke soorten filters worden gebruikt in de PKM S1360BBPX afzuigkap?

De PKM S1360BBPX afzuigkap gebruikt aluminium vetfilters en actieve koolstoffilters voor geurfiltratie.

Hoe stel ik de snelheid van de PKM S1360BBPX afzuigkap in?

De snelheid van de kap kan worden ingesteld met het bedieningspaneel aan de voorkant van de kap. Druk op de bijbehorende knop om de gewenste snelheid te selecteren.

Heeft de PKM S1360BBPX afzuigkap een verlichtingsfunctie?

Ja, de PKM S1360BBPX afzuigkap is uitgerust met LED-verlichting om uw kookoppervlak te verlichten.

GEBRUIKSAANWIJZING S1360BBPX PKM

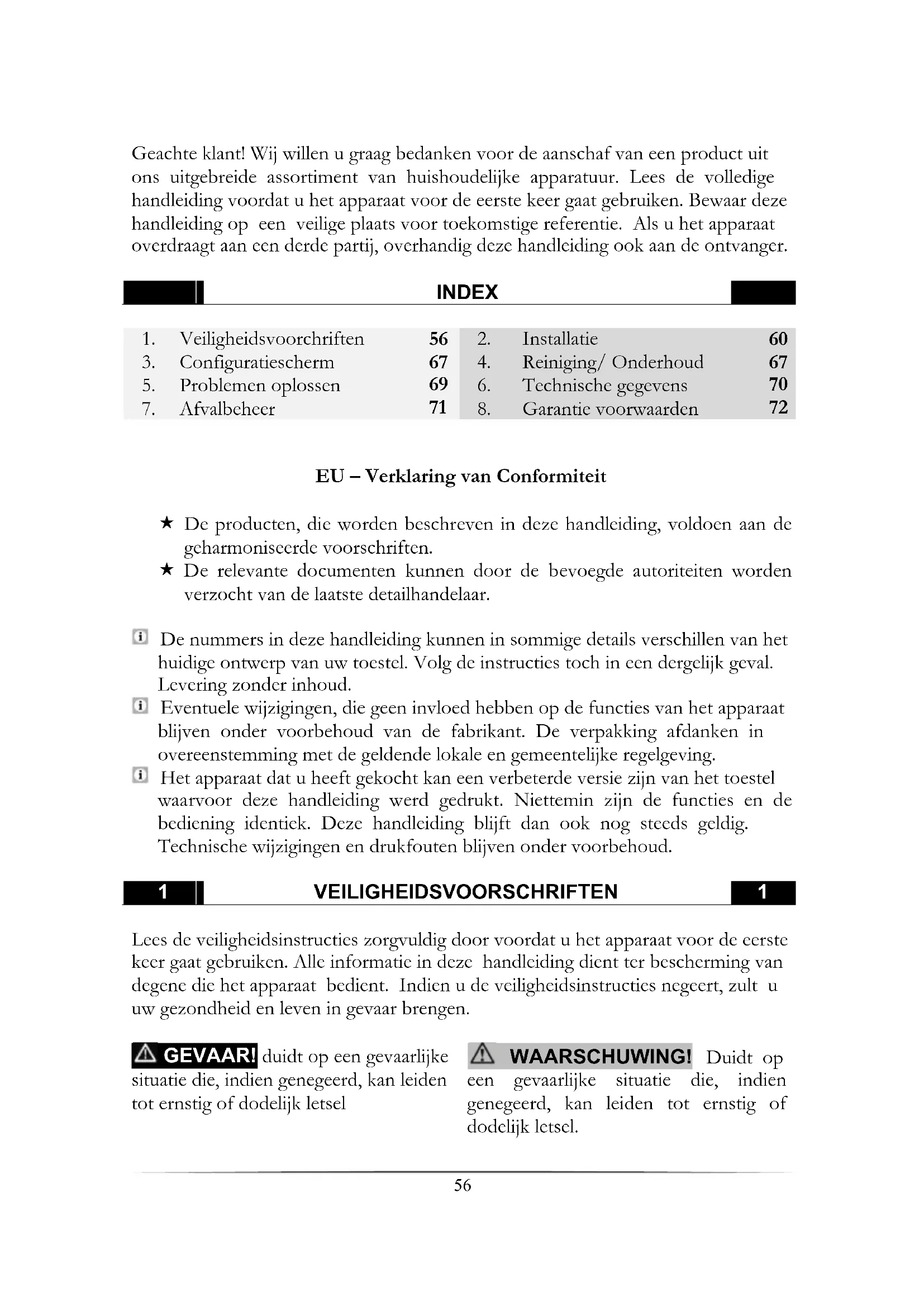

Les matériaux marqués par le présent symbole sont recyclables. Pour obtenir plus d’informations, veuillez contacter les autorités locales.56 Geachte klant! Wij willen u graag bedanken voor de aanschaf van een product uit ons uitgebreide assortiment van huishoudelijke apparatuur. Lees de volledige handleiding voordat u het apparaat voor de eerste keer gaat gebruiken. Bewaar deze handleiding op een veilige plaats voor toekomstige referentie. Als u het apparaat overdraagt aan een derde partij, overhandig deze handleiding ook aan de ontvanger.

Veiligheidsvoorchriften

Reiniging/ Onderhoud

Garantie voorwaarden

EU – Verklaring van Conformiteit De producten, die worden beschreven in deze handleiding, voldoen aan de geharmoniseerde voorschriften. De relevante documenten kunnen door de bevoegde autoriteiten worden verzocht van de laatste detailhandelaar. De nummers in deze handleiding kunnen in sommige details verschillen van het huidige ontwerp van uw toestel. Volg de instructies toch in een dergelijk geval. Levering zonder inhoud. Eventuele wijzigingen, die geen invloed hebben op de functies van het apparaat blijven onder voorbehoud van de fabrikant. De verpakking afdanken in overeenstemming met de geldende lokale en gemeentelijke regelgeving. Het apparaat dat u heeft gekocht kan een verbeterde versie zijn van het toestel waarvoor deze handleiding werd gedrukt. Niettemin zijn de functies en de bediening identiek. Deze handleiding blijft dan ook nog steeds geldig. Technische wijzigingen en drukfouten blijven onder voorbehoud.

Lees de veiligheidsinstructies zorgvuldig door voordat u het apparaat voor de eerste keer gaat gebruiken. Alle informatie in deze handleiding dient ter bescherming van degene die het apparaat bedient. Indien u de veiligheidsinstructies negeert, zult u uw gezondheid en leven in gevaar brengen. GEVAAR! duidt op een gevaarlijke situatie die, indien genegeerd, kan leiden tot ernstig of dodelijk letsel WAARSCHUWING! Duidt op een gevaarlijke situatie die, indien genegeerd, kan leiden tot ernstig of dodelijk letsel.57 VOORZICHTIG! duidt op een gevaarlijke situatie die, indien niet vermeden, kan leiden tot licht of matig letsel. MELDING! duidt op mogelijke schade aan het apparaat.

Bewaar deze handleiding op een veilige plaats zodat u het altijd kunt gebruiken wanneer het nodig is. U dient zich strikt aan de aanwijzingen te houden om schade aan personen en eigendommen te voorkomen. Controleer de technische periferie van het apparaat! Werken alle kabels en aansluitingen naar het apparaat goed? Of zijn ze versleten en/of komen niet overeen met de technische vereisten van het apparaat? Een check-up van bestaande en nieuw-gemaakte aansluitingen moet worden uitgevoerd door een erkende professional. Alle aansluitingen en energie geleidende onderdelen (incl. draden in een muur) moet worden gecontroleerd door een gekwalificeerde professional. Alle aanpassingen aan het elektriciteitsnet, om de installatie van het apparaat in staat te stellen, moet worden uitgevoerd door een gekwalificeerde professional. Het apparaat is uitsluitend bestemd voor prive-gebruik. Het apparaat is alleen bedoeld voor het extraheren/recirculatie van kookdampen in een particulier huishouden. Het apparaat is alleen bedoeld voor gebruik binnenshuis. Het apparaat is niet bedoeld om gebruikt te worden voor commerciële doeleinden, tijdens het kamperen of in het openbaarvervoer. Gebruik het apparaat alleen in overeenstemming met het beoogde gebruik. Laat personen die niet vertrouwd zijn met deze handleiding de bediending van het apparaat niet toe.

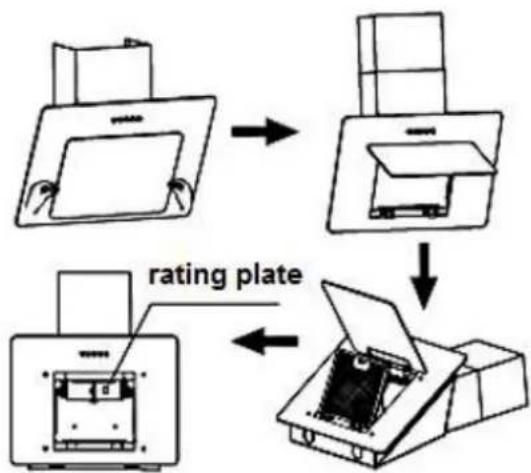

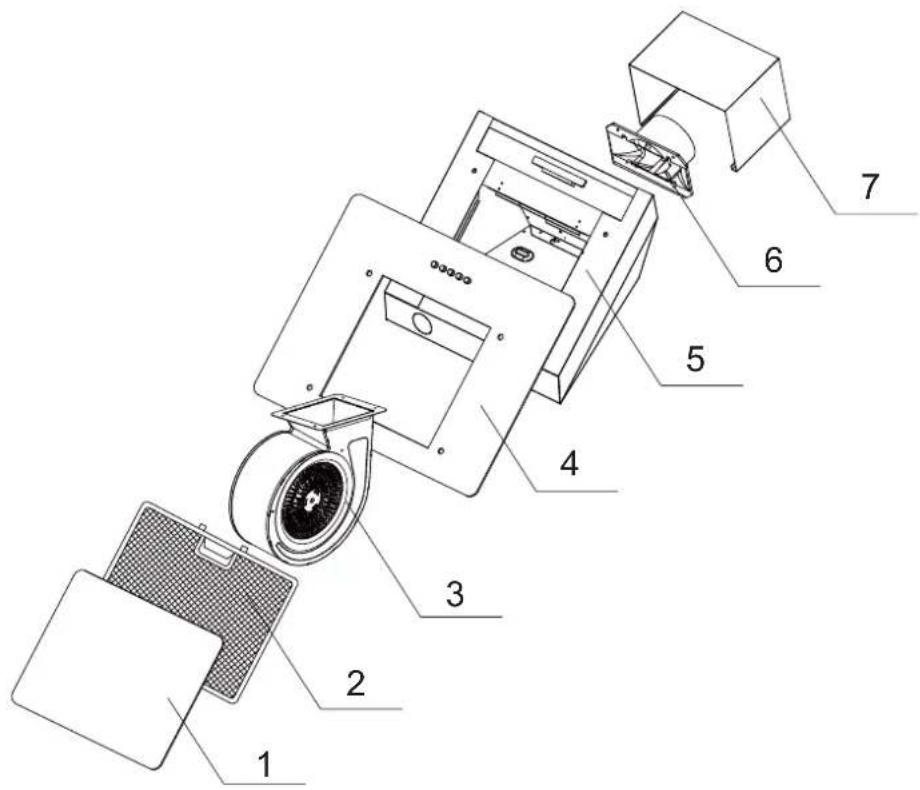

Belangrijke MEDEDELING bij het uitpakken van de afzuigkap !! Pak de onderdelen van de afzuigkap zeer zorgvuldig uit; anders zult u de afzuigkap beschadigen!

1. Beide onderdelen zijn aangebracht in elkaar.

2. Trek het binnenste gedeelte voorzichtig naar binnen en til het voorzichtig.

3. Blijf het voorzichtig tillen om de "kleine" schoorsteen er uit te halen.

1. Gebruik het apparaat niet indien het niet goed werkt, zichtbaar beschadigd is,

op de grond is gevallen of het netsnoer/stekker beschadigd is.

2. Het netsnoer dient alleen te worden vervangen door een gekwalificeerde

3. Nooit het apparaat zelf repareren.58

4. Gebruik geen haarden die afhankelijk zijn van lucht in de ruimte tijdens het

bedienen van het apparaat; anders zullen er zich schadelijke gassen van de open haard vormen in uw huis. Wanneer de afzuigkap tegelijk wordt gebruikt met een schoorsteen (bijvoorbeeld kolen oven), zorg voor voldoende luchttoevoer in de ruimte waar het apparaat geïnstalleerd is. Raadpleeg altijd uw plaatselijke schoorsteenveger. Als u het apparaat in de recirculatie-modus gebruikt, kunt u gelijktijdig haarden gebruiken die afhankelijk zijn van lucht in de ruimte.

5. Indien gas wordt vrijgelaten in uw huis:

Open alle ramen. Haal het apparaat niet uit het stopcontact en gebruik het bedieningspaneel. Het apparaat niet aanraken totdat het gas is verdwenen. Anders kunnen er vonken gegenereerd worden die het gas zullen ontsteken. WAARSCHUWING!

1. Wanneer u afzuigkappen gebruikt in combinatie met niet elektrisch

bediende apparaten (gas en door middel van olie gestookte apparaten), dient de negatieve druk van de desbetreffende kamer niet meer dan 4 Pa (4 * 10-5 bar) te zijn.

2. Een elektrische voeding van 220-240 V AC/50 Hz is vereist. Gebruik geen

socket bord of een multi stopcontact of een verlengsnoer bij de bediening van het apparaat met 220-240 V/50 Hz (AC). Alle elektrische aansluitingen die wellicht beschadigd zijn, moeten worden gerepareerd door een gekwalificeerde professional.

3. Sluit het apparaat alleen aan op een geaard en aparte stopcontact.

4. Het apparaat moet worden geaard. Maak alleen gebruik van een goede veiligheid

contactdoos om het risico van een elektrische schok te minimaliseren. De technische gegevens van uw energievoorziening moeten voldoen aan de gegevens op het typeplaatje.

5. Uw huiselijk circuit moet uitgerust zijn met een automatische

6. U dient zich strikt te houden aan de minimale afstand tussen afzuigkap en

7. Kook geen geflambeerde gerechten onder de afzuigkap. De vlammen kunnen

het apparaat beschadigen en/of brand veroorzaken.

8. Laat de gasstralen van een gaskookplaat niet zonder kookgerei. De vlammen59

kunnen het apparaat beschadigen en/of brand veroorzaken.

9. Indien je bakt, houd permanent een oogje op de olie daar het vlam kan vatten.

Het risico op zelfontbranding stijgt bij herhaaldelijk gebruik van de olie.

10. Voer niks uit op de kookplaat met open vuur of brand. De vlammen kunnen

het apparaat beschadigen en/of brand veroorzaken.

11. De afvoerslang mag niet gemaakt zijn van brandbare materialen of brandbare

materialen bevatten.

12. De afgezogen lucht mag niet worden uitgevoerd door een uitlaatpijp van een

verwarming of dergelijke, niet elektrisch aangedreven, apparaten.

13. Gebruik het apparaat alleen met geplaatste vetfilters. Anders zal-recirculatie

vervoerd vet deponeren in het apparaat en het uitlaatsysteem. BRANDGEVAAR! Reinig of vervang de filters regelmatig.

14. Haal de stekker uit het stopcontact vóórdat u het apparaat gaat schoonmaken en

15. Indien dit niet gebeurt zal een verhoogd risico op brand veroorzaakt worden als

gevolg van vetophopingen.

16. Tijdens het uitpakken, moet het verpakkingsmateriaal (plasticzakken, stukken

piepschuim, etc.) uit de buurt van kinderen worden gehouden. VERSTIKKINGSGEVAAR!

17. Dit apparaat kan door kinderen vanaf 8 jaar en ouder en door personen met

verminderde lichamelijke, zintuiglijke en verstandelijke vermogens of gebrek aan ervaring en kennis worden bediend, indien zij onder toezicht staan of worden geïnstrueerd over het veilig gebruik van het toestel en de risico’s begrijpen die betrokken zijn. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruiksvriendelijk onderhoud mag niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

18. Houd altijd toezicht op kinderen, zodat ze niet met het apparaat spelen.

1. Bereikbare delen van de kap kunnen heet worden tijdens het koken.

2. Voer de installatie van het apparaat met minimaal twee personen uit. Gevaar

voor beschadiging. Kans op letsel! MELDING!

1. Het apparaat moet vervoerd en geïnstalleerd worden door ten minste twee

2. Pak de onderdelen van de afzuigkap zeer zorgvuldig uit; anders zult u deze

3. Verwijder de volledige verpakkingsmaterialen voor ingebruikname. Het apparaat

kan zijn uitgerust met een transportbeveiliging. Verwijder de transportbeveiliging volledig. Wees heel voorzichtig bij de verwijdering. Gebruik geen agressieve reinigingsmiddelen om resten van het transportlock te3

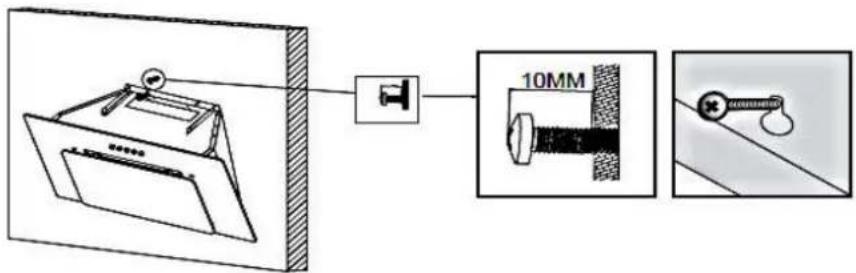

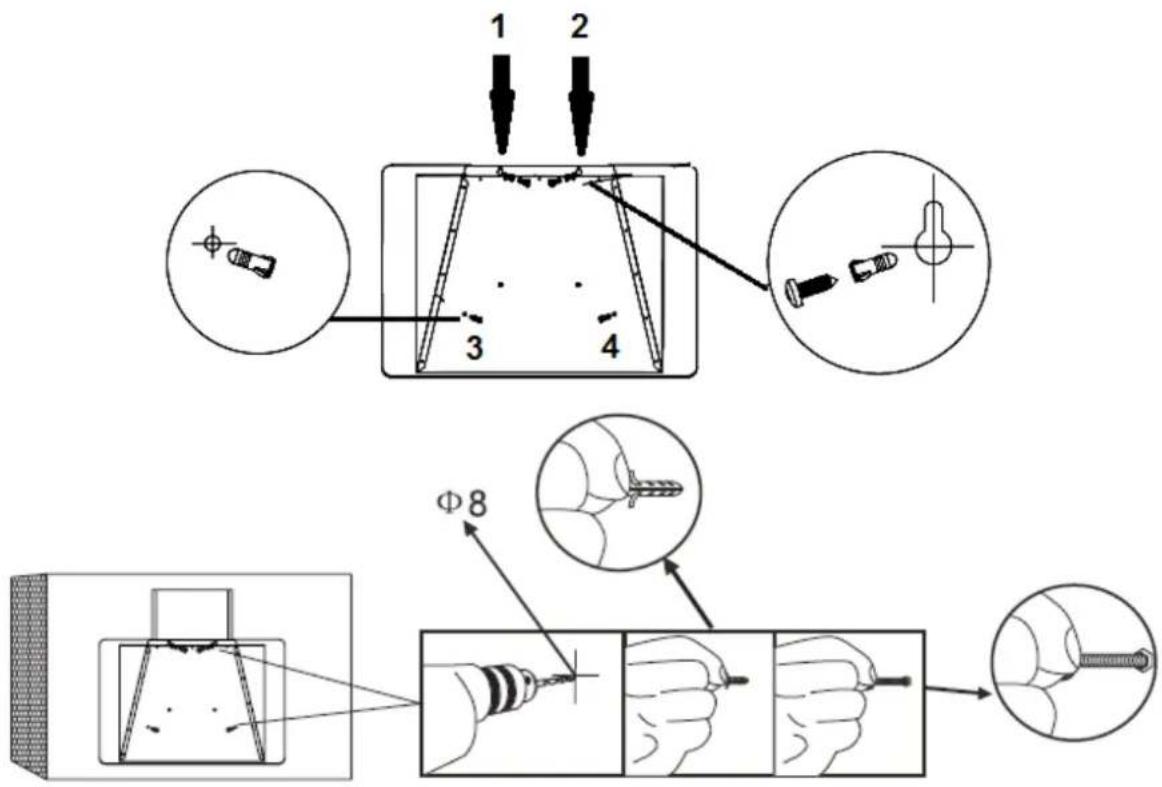

4. Plaats het apparaat op de 2 schroeven (zie stap 4) en pas het aan. Installeer de

schroeven nr. 3 en 4 door de openingen van de behuizing. De afstand schroefkop ↔ muur moet 10 mm zijn.

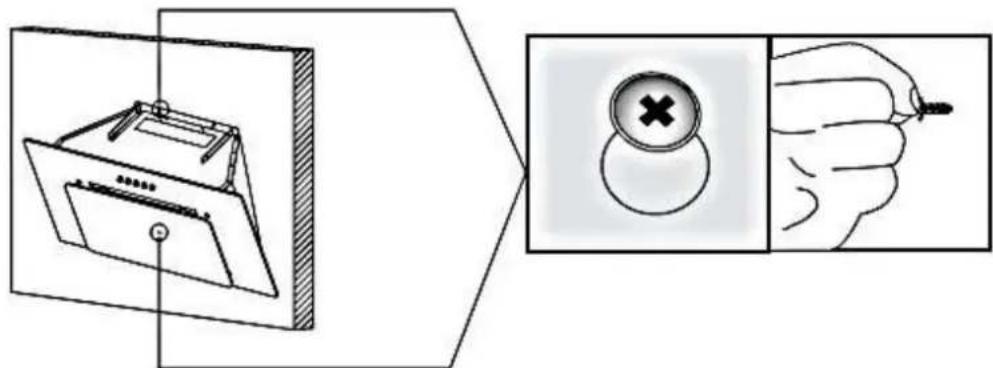

5. Draai de schroeven vast. Begin met de bovenste.64

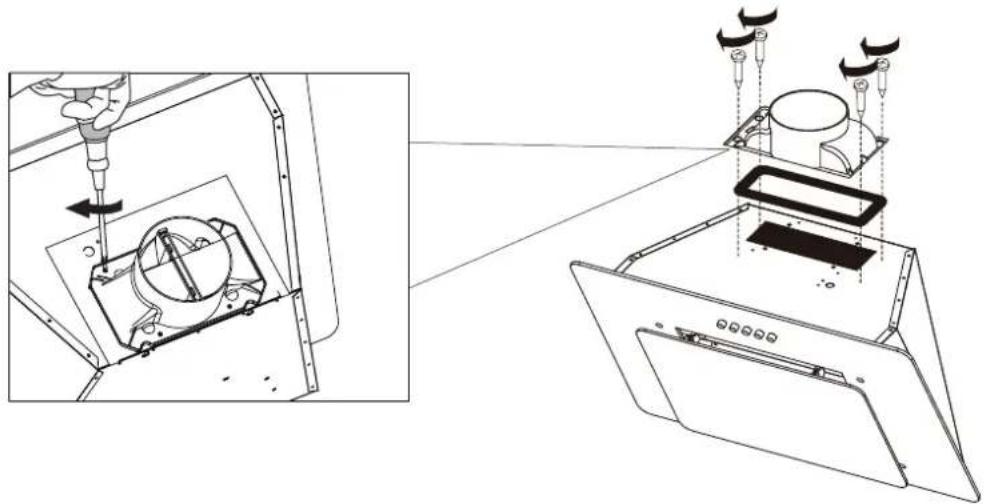

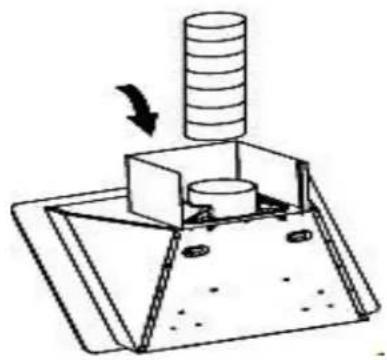

6. Sluit de afvoerslang en de eenrichting klep aan.

7. Bevestig de afzuigkap klem en de innerlijke

schouw met de 4 * 8 schroeven.

8. U kunt de afvoerpijp diversifiëren.

De veiligheidsinstructies in deze handleiding strikt in acht te nemen.

Verticaal. Als uw keuken is gelegen onder een zolder, kunt u de afvoerslang door een kast en de zolder op een geschikt dak-stopcontact installeren. Horizontaal. Als er een stuk beschikbaar buitenmuur-ruimte boven het apparaat is, kunt u de afvoerslang naar een geschikte wand-stopcontact installeren.

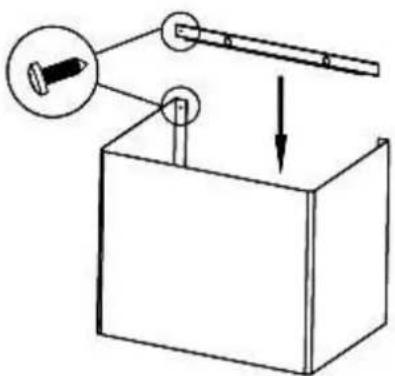

afzuigkap met de 3,5 * 8 schroeven.65 Bevestig de afzuigkap klem op de overeenkomstige plaats op de muur.

10. Beweeg de afzuigkap op en neer en stel

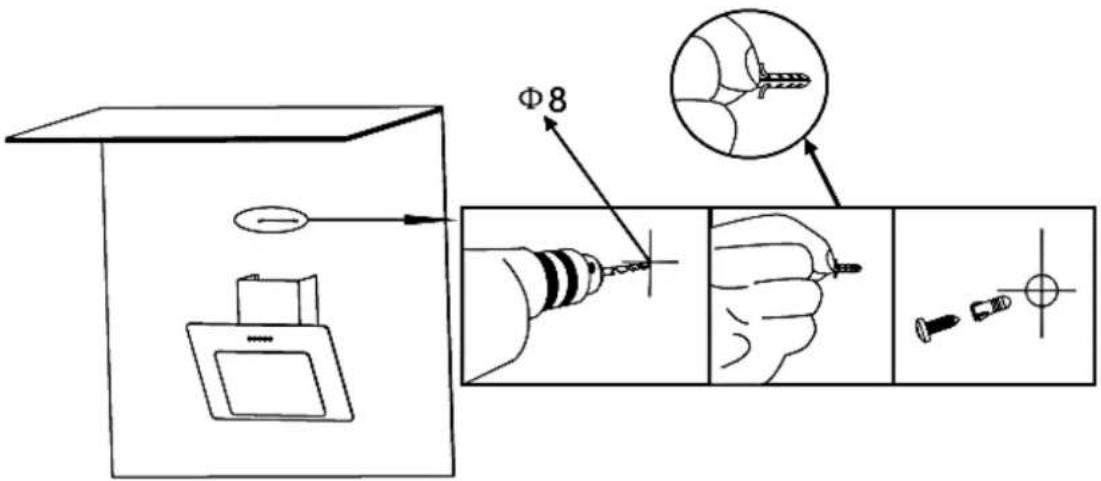

11. Boor twee gaten (diameter 8 mm/ gebruik maken van de stencil) in de muur.

Schroef nu de schroeven en de pluggen in de gaten. De afstand schroefkop ↔ muur moet 10 mm zijn. WAARSCHUWING! Beschadig de bedrading in de muur niet tijdens het boren.

12. Plaats de binnenste afzuigkap op de 2 schroeven en stel het op. Draai de

Plaats de vetfilters en sluit het apparaat aan op het stroomnet. Controleer de juiste positie van de kap van een voor-en zijkant perspectief. Anders zal het apparaat niet goed funtioneren.66

1. Voordat u koolstoffilters installeert: schakel het apparaat uit en trek de stekker

uit het stopcontact.

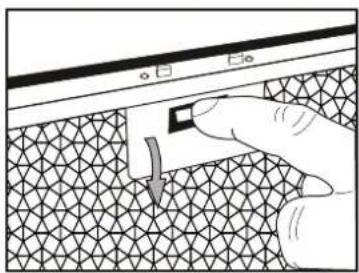

2. Verwijder de vetfilters.

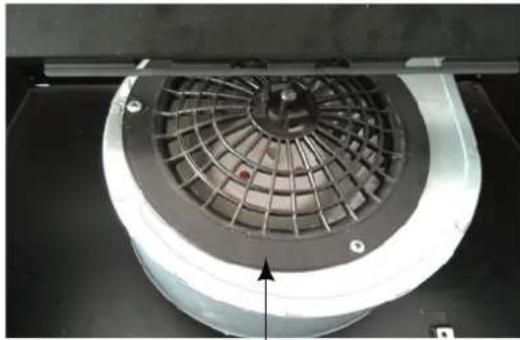

3. Installeer het koolstoffilter CO4 aan de bovenzijde van de motor (bajonetsluiting).

4. Plaats de vetfilters terug.

5. De zuigkracht is afgenomen door de geïnstalleerde koolstoffilters.

6. Koolstoffilters zijn niet inbegrepen in de levering.

7. Gebruik koolstoffilters alleen voor luchtcirculatie modus.1Wx2 MAX69

Conventionele koolstof en actieve koolstof filters kunnen niet worden gereinigd. De capaciteit van deze filters is beperkt. U kunt dergelijke filters gebruiken voor ongeveer 3-6 maanden. Vervang een lege filter. Meer informatie vindt u op het filter verpakking.

Het apparaat werkt helemaal niet. de stekker van het apparaat is niet aangesloten op het stopcontact. de stekker is los komen te zitten. het stopcontact wordt niet met energie gevoed. de zekering is uitgeschakeld. controleer de betreffende stopcontact door een andere apparaat in te schakelen. controleer de zekering. de spanning is te laag. Vergelijk de gegevens op het typeplaatje met de gegevens van uw energieleverancier. Het lampje brandt, maar de motor werkt niet. ventilatiedemper geblokkeerd. motor montage defect verwijder verstopping. vervang motor. Abnormale motorische-geur. motor defect vervang motor Smeer van olie. eenrichtingsklep lekt aansluiting basis afzuigkap- telescopische schoorsteen is lek sluit de klep dicht de verbinding met een geschikt materiaal Apparaat trilt. motor niet goed vast kap niet goed vast stel motor goed vast stel kap goed vast Onvoldoende onttrekkings capaciteit. te grote afstand kap-kookplaat te veel trek vanwege open deuren en/ of ramen verlaag positie van de kap sluit de deuren/ ramen Apparaat is instabiel. montagerail is niet stevig vast schroeven zijn niet goed vast fix montagerail goed draai de schroeven vast

Als de kap niet goed werkt en/of je een toename van geluid kunt horen, check onderstaande schema:S13-60BBPX/S13-60BWPX 2 2*1 LED

Garantievoorwaarden voor grote elektrische apparaten PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers Dit apparaat is voorzien van een 24-maanden garantie voor de consument, vanaf de oorspronkelijke datum van aankoop, verwijzend naar haar foutloze materiaal- componenten en de foutloze fabricage. De consument is geaccrediteerd met zowel de garantie die door de fabrikant wordt gegeven als de garantie van de leverancier. Deze zijn niet beperkt tot de garantie van de fabrikant. Elke aanspraak op garantie moet onmiddellijk na de detectie en binnen 24 maanden na de levering worden gemaakt. De garantie geeft geen enkel recht om zich terug te trekken uit de koopovereenkomst of voor een prijsverlaging. Vervangen onderdelen of vervangen apparaten gelden als ons eigendom. De aanspraak op garantie geldt niet voor:

1. fragiele onderdelen zoals plastic, glas of gloeilampen;

2. kleine wijzigingen van de PKM-producten met betrekking tot hun toegestane

conditie indien ze de gebruikswaarde van het product niet beïnvloeden;

3. schade als gevolg van het hanteringsfouten of verkeerde bediening;

4. schade als gevolg van agressieve milieuomstandigheden, chemicaliën,

5. schade veroorzaakt door niet-professionele installatie en transport;

6. schade veroorzaakt door niet-normale huishoudelijk gebruik;

7. schade die buiten het toestel is veroorzaakt door een PKM-product, tenzij er

een verplichting wordt opgelegd door wettelijke bepalingen. De geldigheid van de garantie zal worden beëindigd, indien:

1. de voorschriften van de installatie en de bediening van het apparaat niet worden

2. het apparaat wordt gerepareerd door een niet-professional.

3. het toestel beschadigd is door de leverancier, de installateur of een derde partij.

4. de installatie of de start-up op ongepaste wijze wordt uitgevoerd.

5. het onderhoud onvoldoende is of onjuist uitgevoerd is.

6. het apparaat niet gebruikt wordt voor het beoogde doel.

7. het toestel beschadigd is door overmacht of natuurrampen, met inbegrip van,

maar niet beperkt tot brand of explosies. De aanspraak op garantie verlengt de garantietermijn niet, noch begint een nieuwe garantietermijn hierdoor. Het geografische toepassingsgebied van de garantie wordt beperkt met betrekking tot toestellen die worden gekocht en gebruikt worden in Duitsland, Oostenrijk, België, Luxemburg en Nederland. August 201473

Neem dan contact op met de winkel waar u het apparaat heeft gekocht.
