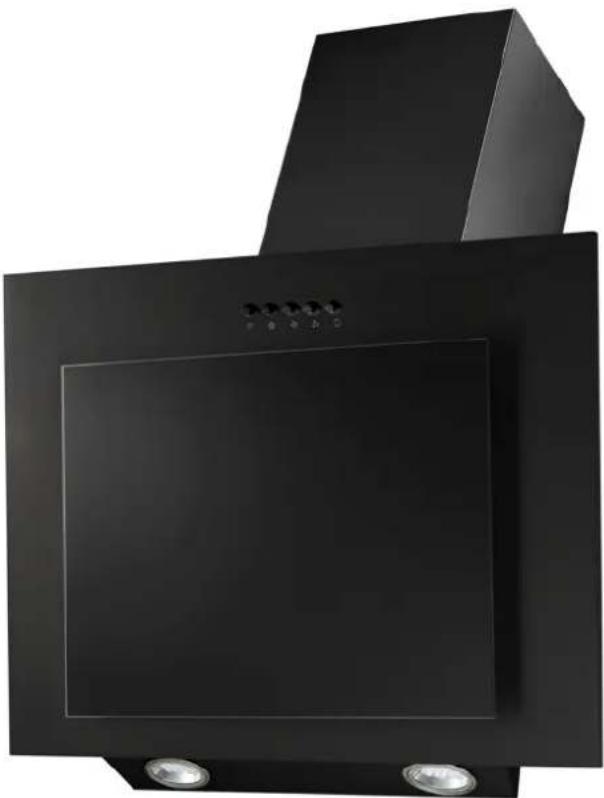

S1360BBPX - Dunstabzugshaube PKM - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	PKM
Modell	S1360BBPX
Farbe	Schwarz, Glas
Einbaubreite	60 cm
Höhe (teleskopisch)	78 bis 108 cm (Kamin 33-73 cm)
Tiefe	31,3 cm
Nettogewicht / Bruttogewicht	12,3 kg / 14,2 kg
Stromversorgung	220-240 V ~ 50 Hz
Gesamtleistung	62 W
Beleuchtung	2 x 1 LED (max. 28 W)
Bedienelemente	5 Drucktasten, 3 Stufen + Licht
Betriebsarten	Abluft und Umluft
Fettfilter	Aluminium, handwaschbar (nicht spülmaschinengeeignet)
Kohlefilter	Modell CO4 (nicht im Lieferumfang), Austausch alle 3-6 Monate
Rohrdurchmesser	mindestens 120 mm
Mindestabstand	65 cm (Elektrokochfeld), 75 cm (Gas), 85 cm (Kohle/Holz)
Rückschlagklappe	enthalten
Sicherheit	Erdung erforderlich, Kindersicherung (Überwachung), automatische Abschaltung?
Wartung	Fettfilter monatlich reinigen, Glühbirne durch Fachmann wechseln
mitgeliefertes Zubehör	Rückschlagklappe, Abluftschlauch, Befestigungsmaterial, Schablone, Anleitung

Häufig gestellte Fragen - S1360BBPX PKM

Wie groß ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Der Mindestabstand hängt von der Kochfeldart ab: 65 cm bei Elektro- oder Glaskeramik-Kochfeldern, 75 cm bei Gasherden und 85 cm bei Kohle-, Öl- oder Holzherden. Halten Sie diese Abstände ein, um Sicherheit und einwandfreie Funktion zu gewährleisten.

Wie wird der Kohlefilter installiert?

Schalten Sie die Haube aus und ziehen Sie den Netzstecker. Entfernen Sie die Fettfilter. Setzen Sie den Kohlefilter CO4 auf der Oberseite des Motors durch Bajonettverschluss ein. Setzen Sie die Fettfilter wieder ein. Der Kohlefilter ist nicht im Lieferumfang enthalten.

Wie werden die Fettfilter gereinigt?

Die Aluminium-Fettfilter sollten einmal im Monat von Hand mit einem milden, nicht scheuernden Reinigungsmittel gereinigt werden. Waschen Sie sie nicht in der Spülmaschine. Trocknen Sie sie vor dem Wiedereinsetzen.

Was tun, wenn die Haube gar nicht funktioniert?

Überprüfen Sie, ob der Stecker richtig eingesteckt und die Steckdose stromführend ist. Kontrollieren Sie die Sicherung. Testen Sie eine andere Steckdose. Wenn nichts hilft, wenden Sie sich an den Kundendienst.

Wie wird die LED-Lampe ausgetauscht?

Ziehen Sie den Netzstecker und lassen Sie die Lampe abkühlen. Verwenden Sie ein Tuch oder einen Handschuh, um Fingerabdrücke zu vermeiden. Drehen Sie die Lampe gegen den Uhrzeigersinn, um sie zu entfernen. Ersetzen Sie sie durch eine Lampe desselben Typs (max. 28 W). Setzen Sie sie ein, indem Sie sie im Uhrzeigersinn drehen.

Warum macht meine Haube Geräusche?

Geräusche können durch einen zu langen oder zu stark gekrümmten Abluftkanal, einen verstopften Filter oder einen locker befestigten Motor verursacht werden. Stellen Sie sicher, dass der Kanal einen Durchmesser von mindestens 120 mm hat und die Filter sauber sind. Wenn das Geräusch anhält, überprüfen Sie die Befestigung des Motors.

Kann die Haube im Umluftbetrieb ohne Kohlefilter verwendet werden?

Nein, der Kohlefilter ist im Umluftbetrieb unerlässlich, um Gerüche zu absorbieren. Ohne ihn wird die Luft nicht gefiltert und die Gerüche bleiben bestehen. Installieren Sie einen geeigneten Kohlefilter (CO4), wenn Sie diesen Modus verwenden.

Wie wird die Haube richtig installiert?

Verwenden Sie die mitgelieferte Schablone, um die Löcher zu bohren. Befestigen Sie die Haube mit den passenden Schrauben und Dübeln an der Wand. Beachten Sie die Mindestabstände. Der Abluftkanal sollte kurz, gerade und mit einem Durchmesser von 120 mm sein. Für die Installation empfiehlt es sich, Hilfe von einer zweiten Person zu holen.

Was tun, wenn die Haube vibriert?

Vibrationen können durch einen locker befestigten Motor oder eine schlecht installierte Haube verursacht werden. Überprüfen Sie, ob alle Schrauben fest angezogen sind und die Haube sicher befestigt ist. Wenn das Problem bestehen bleibt, wenden Sie sich an einen Fachmann.

Welche Betriebsarten sind möglich?

Die Haube kann im Abluftbetrieb (Luft wird nach außen abgeführt) oder im Umluftbetrieb (Luft wird durch einen Kohlefilter gereinigt und zurück in die Küche geleitet) betrieben werden. Die Wahl hängt von Ihrer Installation ab.

BEDIENUNGSANLEITUNG S1360BBPX PKM

TECHNOLOGIE FÜR DEN HAUSHALT

PKM

TECHNOLOGY FOR DOMESTIC USE

Bedienungsanleitung

Instruction Manual

Mode d'emploi

Gebruiksaanwijzing

Dunstabzugshaube

Extractor Hood

Hotte

Afzuigkap

S13-60BBPX S13-60BWPX

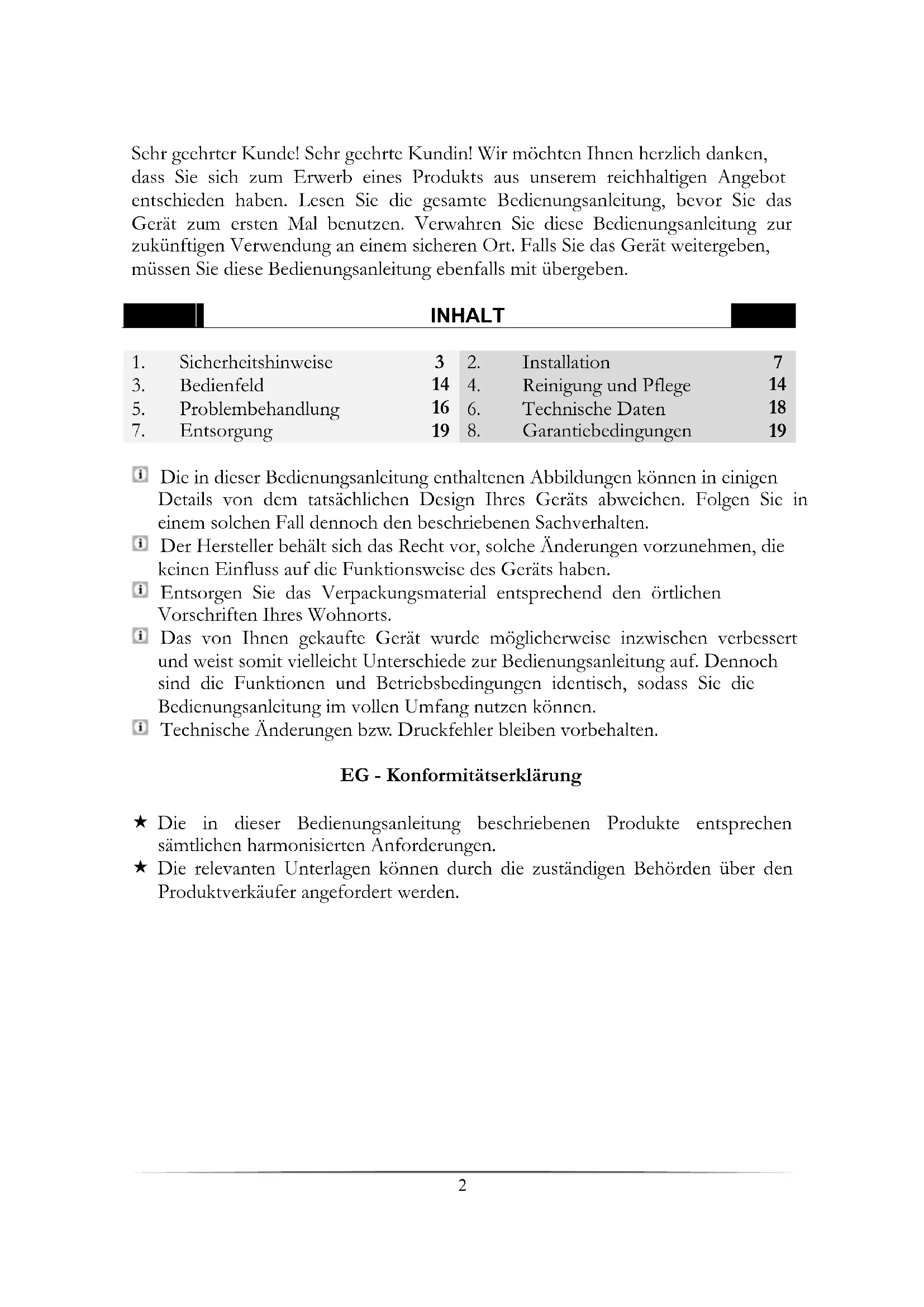

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

INHALT

1.	Sicherheitshinweise	3	2.	Installation	7
3.	Bedienfeld	14	4.	Reinigung und Pflege	14
5.	Problembehandlung	16	6.	Technische Daten	18
7.	Entsorgung	19	8.	Garantiebedingungen	19

i Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben.
i Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können.
Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

EG - Konformitätserklärung

★ Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen.
★ Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden.

i Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

⚠️ GEFAHR! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat.

⚠ VORSICHT! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

⚠️ WARNING! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Geräts zur Folge hat.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.
i Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Abführen von Küchendämpfen in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
i Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.

Wichtiger HINWEIS zum Entpacken des Kamins!

Packen Sie die Kaminteile äußerst vorsichtig aus; ansonsten beschädigen Sie die Kaminteile!

1. Beide Teile sind „ineinander gesteckt“.
2. Ziehen Sie den inneren Teil an einer Seite etwas nach innen und heben Sie ihn an.
3. Sie können nun den kleineren Kaminteil durch weiteres Anheben vorsichtig entnehmen.

GEFAHR!

1. Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß arbeitet, sichtbar beschädigt oder heruntergefallen ist oder das Netzkabel oder der Netzstecker beschädigt sind.
2. Das Netzanschlusskabel darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) ausgetauscht werden.
3. Versuchen Sie niemals, das Gerät alleine zu reparieren.
4. Achten Sie vor dem Einschalten des Geräts darauf, dass kein offenes Kaminfeuer brennt. Andernfalls können giftige Verbrennungsgase aus dem Kamin oder Abzugsschacht der Feuerstelle in die Wohnräume gezogen werden. Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube und dem Betrieb von schornsteinabhängigen Feuerungen (z.B. Kohleofen) für eine ausreichende Frischluftzufuhr im Aufstellraum. Befragen Sie hierzu auf jeden Fall Ihren zuständigen Kaminkehrmeister. Wenn Sie die Dunstabzugshaube im Umluftbetrieb benutzen, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.
5. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommen sollte:
   Öffnen Sie alle Fenster zur Belüftung.
   Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht das Bedienfeld bzw. die Schalter.
   Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen ist.
   Bei Missachtung dieser Anweisungen können Funken entstehen, die das Gas entflammen.

⚠️WARNUNG!

1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte) betreiben, darf der Unterdruck in dem entsprechenden Raum einen Wert von 4 Pa ( 4 * 10^-5 bar) nicht überschreiten.

2. Betreiben Sie das Gerät nur mit 220\~240V/50Hz Wechselspannung.

Verwenden Sie bei 220\~240V/50Hz Netzbetrieb keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden.

1. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten Steckdose angeschlossen werden.
2. Das Gerät muss geerdet sein. Verwenden Sie nur eine entsprechende Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.
3. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestattet sein.
4. Halten Sie beim Aufbau des Geräts die Mindestabstände zwischen der Abzugshaube und dem Kochfeld genau ein.

Mindestabstand Unterkante Haubenkörper zu

Glaskeramik- und Gusskochplatten	65 cm
Gaskochfeld	75 cm
Kohle- / Öl- / Holzfeuerung	85 cm

1. Bereiten Sie niemals flambierte Gerichte unter der Dunstabzugshaube zu. Die offenen Flammen können das Gerät zerstören und einen Brand verursachen.
2. Benutzen Sie die Brenner von Gasherden nicht ohne ein Kochgeschirr. Die offenen Flammen können das Gerät zerstören und einen Brand verursachen.
3. Wenn Sie Speisen frittieren, beaufsichtigen Sie durchgehend den Frittiervorgang, da das Öl Feuer fangen kann. Bei mehrfach verwendeten Frittierölen steigt das Risiko einer Selbstentzündung.
4. Führen Sie auch keine anderen Tätigkeiten mit offenen Flammen durch. Die offenen Flammen können das Gerät zerstören und einen Brand verursachen.
5. Der Abluftschlauch darf nicht aus brennbarem Material bestehen und keine brennbaren Materialien enthalten.
6. Die von dem Gerät angesaugte Luft darf nicht über das Abluftrohr einer Heizung oder anderer, nicht elektrisch betriebener Geräte abgeführt werden.
7. Das Gerät darf ausschließlich mit eingesetzten Fettfiltern betrieben werden, da sich ansonsten durch den Dunst transportiertes Fett in der Haube und im Abluftsystem ablagert. BRANDGEFAHR! Reinigen oder ersetzen Sie die Filter regelmäßig.
8. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung.
9. Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen.

10. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!

11. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

12. Beaufsichtigen Sie Kinder immer, damit diese nicht mit dem Gerät spielen.

! VORSICHT!

1. Zugängliche und berührbare Teile der Haube können heiß werden, wenn die Haube zusammen mit einer Kochvorrichtung benutzt wird.

2. Führen Sie den Einbau des Geräts mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät arbeitet, Schaden zufügen.

HINWEIS!

1. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.

2. Packen Sie die Kaminteile äußerst vorsichtig aus; ansonsten beschädigen Sie die Kaminteile!

3. Entfernen Sie sämtliches Verpackungsmaterial, bevor Sie das Gerät benutzen. Das Gerät ist für den Transport möglicherweise mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Gehen Sie dabei vorsichtig vor. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste von Transportsicherungen zu entfernen.

4. Eine konstante Pflege und Wartung gewährleistet einen einwandfreien Betrieb und die optimale Leistung Ihres Geräts.

5. Entnehmen Sie der Verpackung und den Styropor-Komponenten unbedingt alle Zubehörteile!

6. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzkabel oder das Gerät selbst keine Beschädigungen aufweisen.

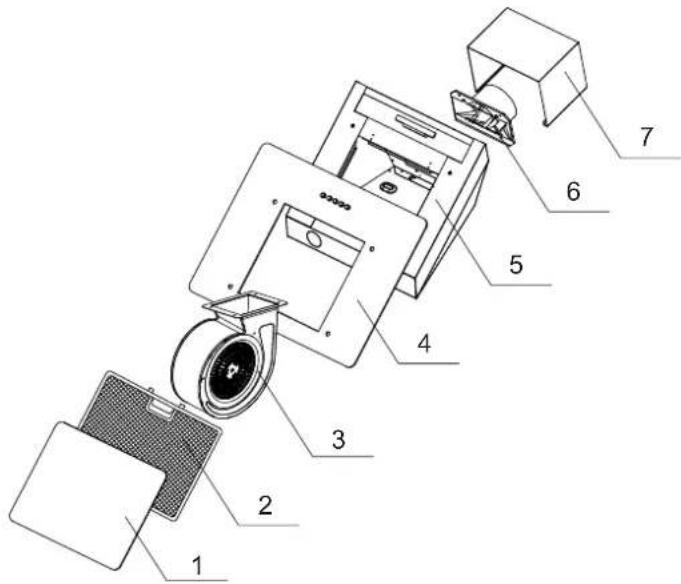

Lieferumfang

Ebenfalls enthalten: Befestigungsklammer Kamin ↔ Wand, Bohrlochschablone, Bedienungsanleitung.

Installation

1. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des Verbindungsrings übereinstimmen.
2. Sollte Ihr Gerät werksseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr Gerät im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter entfernen. Ein Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar.
3. Die Abluftleitung sollte möglichst kurz und geradlinig sein. Der Durchmesser der Abluftleitung muss mindestens 120 mm betragen, da ansonsten mit erhöhten Laufgeräuschen und verminderter Absaugleistung zu rechnen ist.
4. Achten Sie darauf, den Radius zu erhalten, wenn sie Bögen verwenden oder formen, da ansonsten die Leistung des Geräts vermindert wird. Die maximal zulässige Biegung nach außen beträgt 120 ^0 .

5. Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht brennbarem Material.

6. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgefälle von 1cm/m oder einen Neigungswinkel von 2^0 ein. Ansonsten läuft Kondenswasser in den Motor der Abzugshaube.

7. Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des Einführungsstutzens in Strömungsrichtung ausgerichtet werden.

8. Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird, kann innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgefälle entstehen. In diesem Fall wird in den betroffenen Bereichen Kondenswasser entstehen, was eine Isolierung der betroffenen Bereiche zwingend notwendig macht. Statten Sie eine solche Abluftleitung neben der Isolierung gegebenenfalls auch mit einer Kondenswassersperre aus.

Installationsschritte

⚠️ WARNING! Eine Nichtbeachrung der Installationsanweisungen für die Schrauben oder Befestigungsvorrichtungen kann zu einem Stromschlag führen!

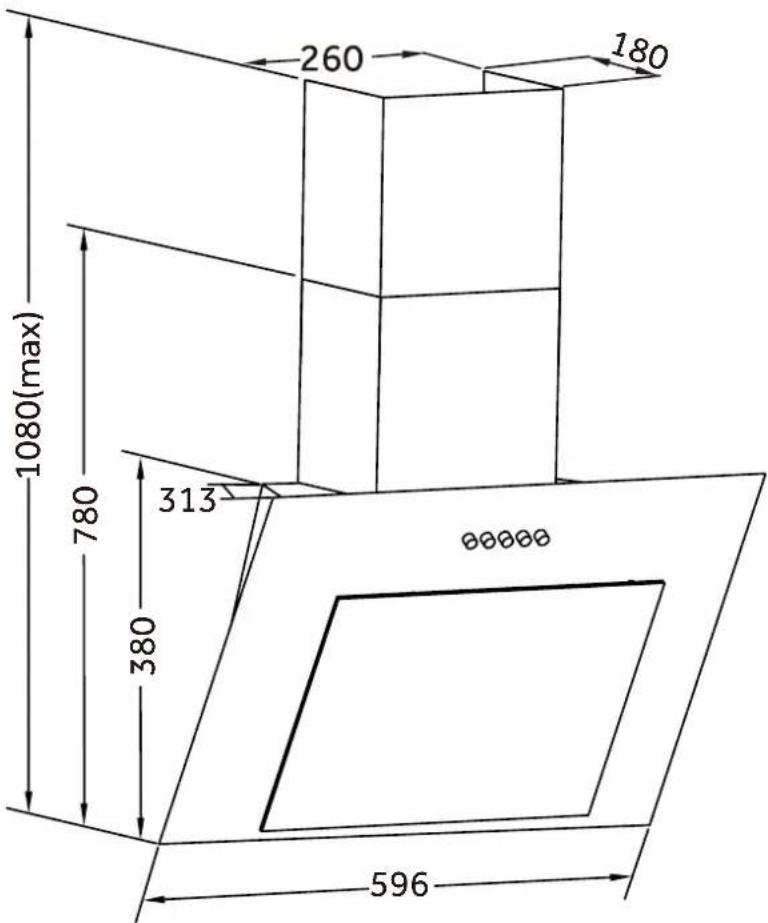

260 180 1080(max) 780 313 380 596

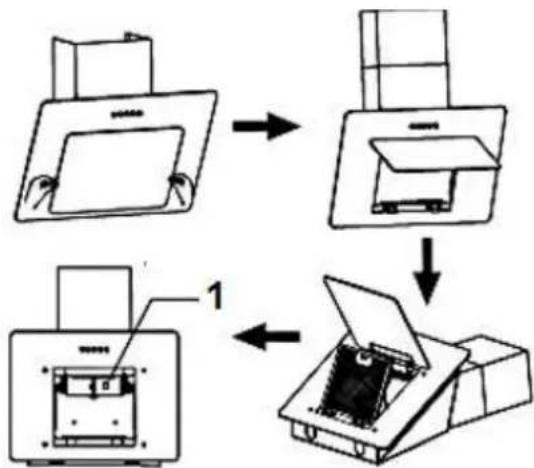

1. Die Anschlusswerte auf dem Typenschild im Inneren des Geräts müssen mit den Anschlusswerten Ihrer Stromversorgung übereinstimmen.

1 → Typenschild.

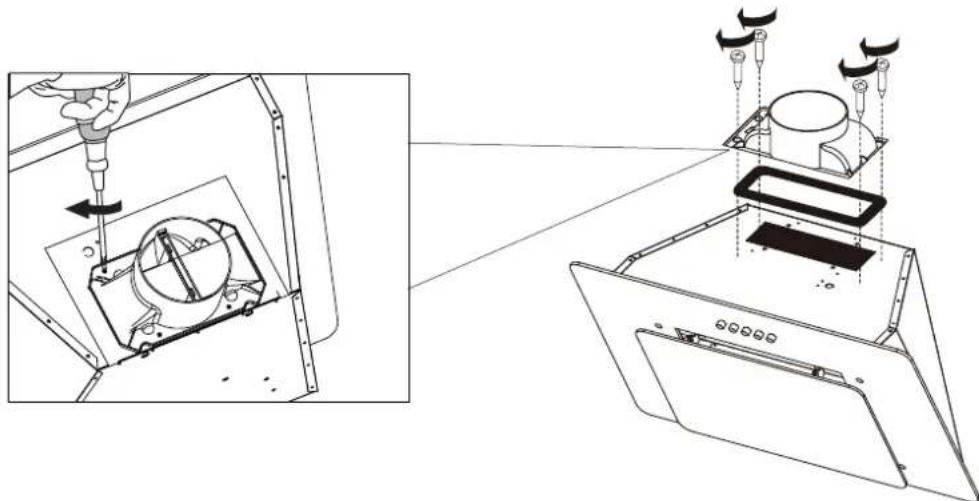

1. Befestigen Sie zuerst das Rückschlagventil am Luftauslass.

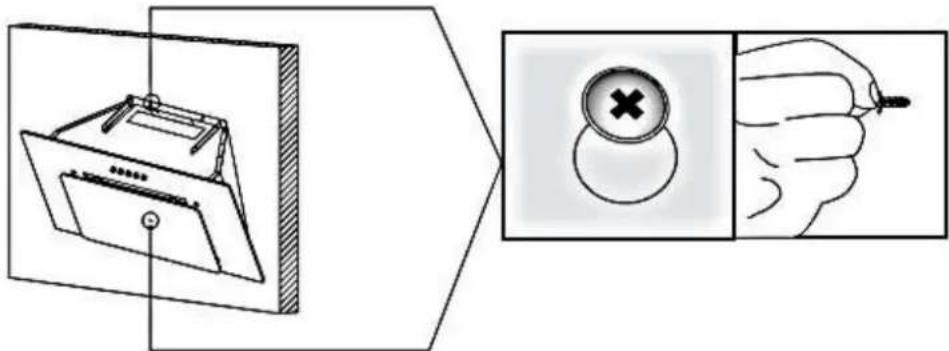

1. Richten Sie das Gerät entsprechend der Abbildung an der Wand aus. Bohren Sie mit Hilfe der Schablone vier Löcher (Durchmesser 8 mm) in die Wand. Befestigen Sie nun die 4 Dübel in den Löchern. Schrauben Sie nun die ersten beiden Schrauben (Nr. 1 und 2) in die Dübel Der Abstand Schraubenkopf ↔ Wand muss 10 mm betragen.

⚠️WARNUNG! Beschädigen Sie beim Bohren keine elektrischen Leitungen in den Wänden.

1 2 3 4

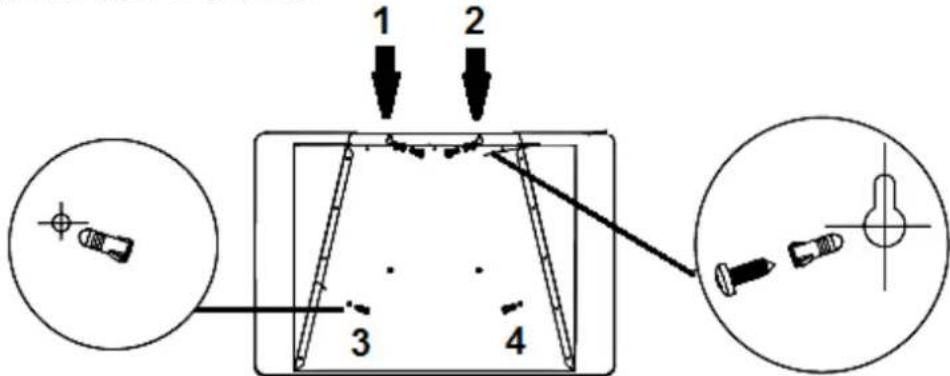

1. Hängen Sie das Gerät auf die ersten beiden Schrauben (vergl. Schritt 3) und richten Sie es aus. Befestigen Sie die nächsten beiden Schrauben (Nr. 3 und 4) durch die Schraubenöffnungen im Gehäuse Der Abstand Schraubenkopf ↔ Wand muss 10 mm betragen.

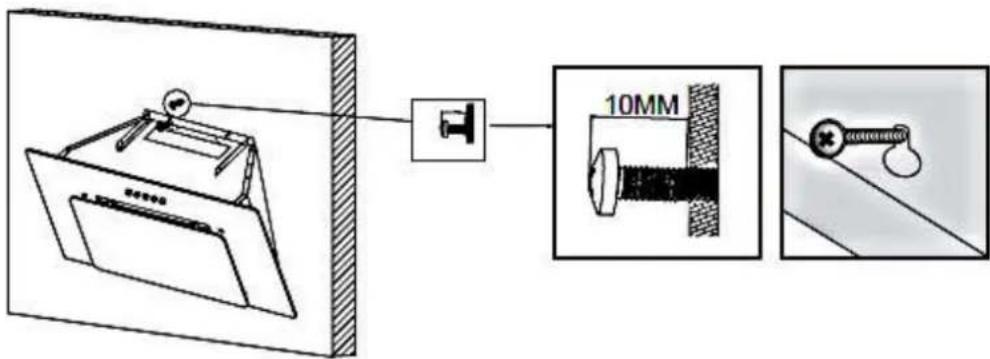

1. Ziehen Sie die Schrauben fest. Beginnen Sie hierbei mit den oberen Schrauben.

1. Verbinden Sie den Abluftschlauch mit dem Rückschlagventil.

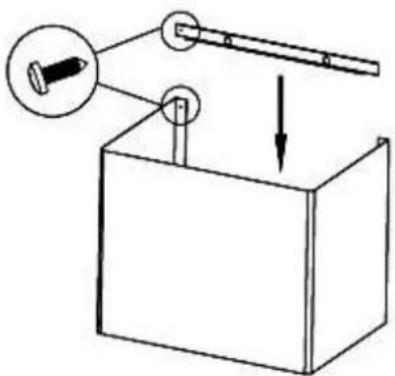

1. Befestigen Sie die Kaminklammer und den inneren Kamin mit den 4*8 Schrauben.

1. Sie können die Abluftführung in verschiedene Richtungen legen.

Beachten Sie hierzu die Sicherheitshinweise in dieser Bedienungsanleitung.

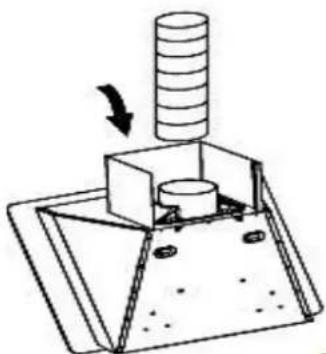

Vertikal. Falls sich Ihre Küche unter einem Dachboden befindet, können Sie den Abluftschlauch durch einen Schrank und den Dachboden zu einem Dachauslass verlegen.

Horizontal. Falls sich über dem Gerät eine freie Außenwandfläche befindet, können Sie den Abluftschlauch durch die Wand zu einem geeigneten Wandauslass verlegen.

1. Befestigen Sie die Kaminklammer und den äußeren Kamin mit den 3,5*8 Schrauben.

Befestigen Sie die Kaminklammer an der entsprechenden Stelle der Wand.

1. Bewegen Sie den Kamin auf und ab un bestimmen Sie dessen geeignete Ausrichtung.

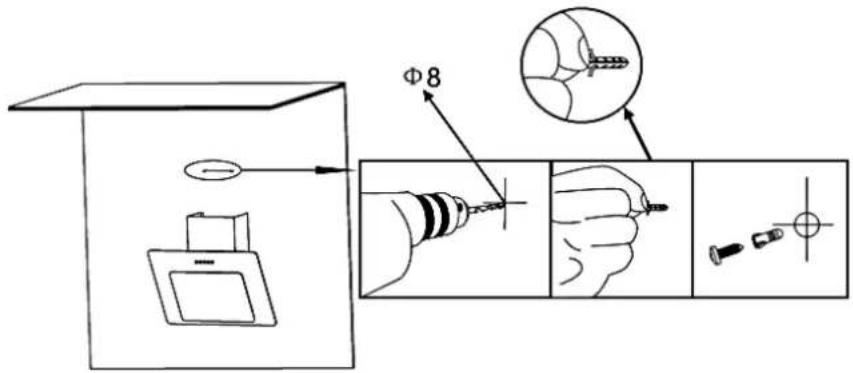

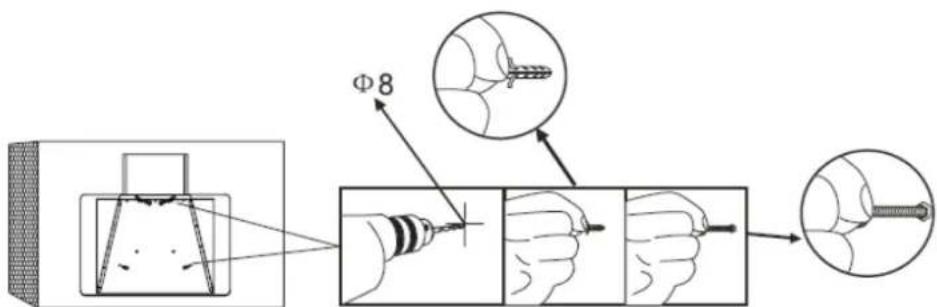

1. Bohren Sie mit Hilfe der Schablone zwei Löcher (Durchmesser 8 mm) in die Wand. Befestigen Sie nun die 2 Schrauben mit den Dübeln in den Löcher Der Abstand Schraubenkopf ↔ Wand muss 10 mm betragen.

⚠️WARNUNG! Beschädigen Sie beim Bohren keine elektrischen Leitungen in den Wänden.

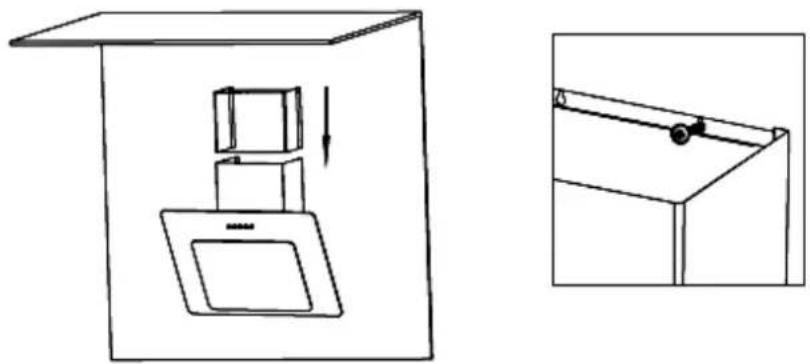

1. Hängen Sie den inneren Kamin auf die 2 Schrauben und richten Sie ihn aus. Ziehen Sie die Schrauben fest.

Setzen Sie die Fettfilter ein und schließen Sie das Netzkabel ^1 am Stromnetz an. Überprüfen Sie, ob Ihr Gerät aus der Front-und Seitenperspektive gerade und waagerecht an der Wand angebracht ist, da das Gerät ansonsten nicht ordnungsgemäß arbeitet.

Kohlefilter

1. Schalten Sie das Gerät vor der Montage von Kohlefiltern unbedingt aus und trennen Sie es von der Stromversorgung.

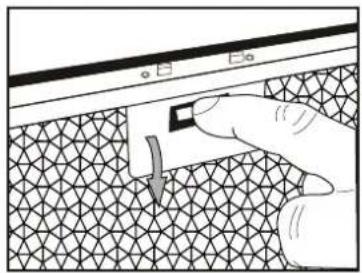

2. Entfernen Sie die Fettfilter.

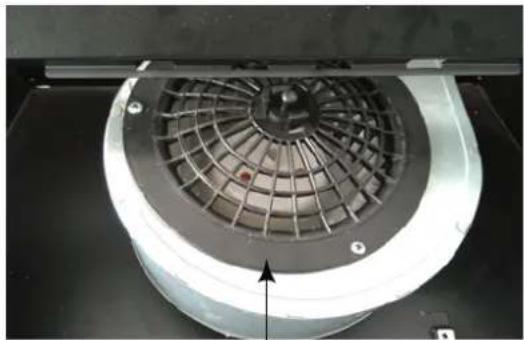

3. Installieren Sie den Kohlefilter CO4 auf der Oberseite des Motors (Bajonettverschluss).

1. Befestigen Sie die Fettfilter wieder.
2. Die Saugleistung wird durch die Kohlefilter vermindert.
3. Kohlefilter sind nicht Teil des Lieferumfangs.
4. Verwenden Sie Kohlefilter nur bei Umluftbetrieb.

3

BEDIENFELD

3

Schaltet die Beleuchtung an.

Aus.

Niedrige Geschwindigkeit.

Mittlere Geschwindigkeit.

Hohe Geschwindigkeit.

HINWEIS! Drücken Sie niemals zwei Geschwindigkeits-Tasten gleichzeitig. Schalten Sie zum Wechseln einer Geschwindigkeit zuerst auf "0"!

Benutzen Sie alle Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist. Benutzen Sie die Beleuchtungseinheiten nicht zur Raumbeleuchtung.

4

REINIGUNG/PFLEGE

4

⚠️WARNUNG!

Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung.
Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen.

HINWEIS!

Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an Ihren Fingern sowie allen Armschmuck ab; ansonsten beschädigen Sie die Oberflächen des Geräts.

1. Behandeln Sie das Gehäuse mit einem weichen Tuch und einem geeigneten Reinigungsmittel.
2. Reinigen Sie das Bedienfeld / die Bedienelemente niemals mit einem Reinigungsmittel. Verwenden Sie statt dessen ein leicht feuchtes Tuch, da ansonsten Wasser in das Bedienfeld eindringt und die Elektronik beschädigt.
3. Reinigen Sie gläserne Bestandteile ^2 nur mit einem geeigneten Glasreiniger.
4. Reinigen Sie bei jedem Fettfilter- oder Kohlefilteraustausch bzw. bei einer Reinigung des Filters alle frei einsehbaren unteren Komponenten Ihres Geräts mit einem milden, nicht ätzenden und fettlösendem Reinigungsmittel.

5. Beschädigen Sie beim Reinigen von Metallfiltern nicht das Gitter. Durch häufiges Reinigen können Farbveränderungen der Metalloberfläche entstehen.

6. Solche Veränderungen haben keinen Einfluss auf die Leistung der Filter und sind kein Reklamationsgrund.

7. Benutzen Sie keine Scheuermittel.
8. Benutzen Sie niemals einen Dampfreiniger. STROMSCHLAGGEFAHR!

Fettfilter

Metall/Aluminium

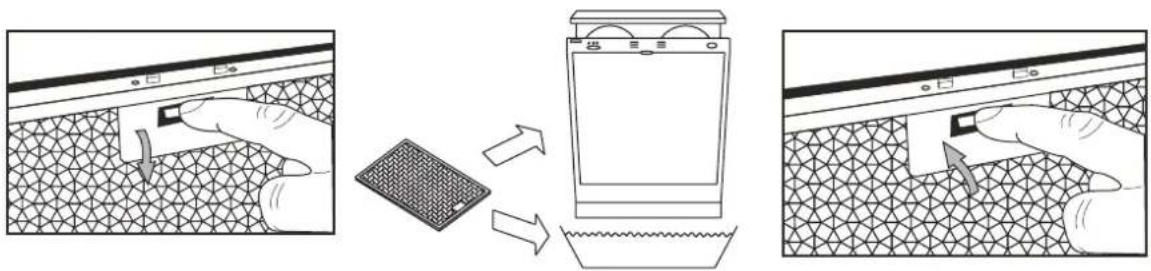

Die Metall-/Aluminiumfilter müssen nicht ersetzt werden. Einmal pro Monat vorsichtig von Hand reinigen. Verwenden Sie keine aggressiven Reinigungsmittel. und keine Scheuermittel!

Reinigen Sie die Filter keinesfalls in einem Geschirrspüler; ansonsten beschädigen Sie die Filter.

Lassen Sie den Filter gründlich trocknen, bevor Sie ihn wieder vorsichtig einsetzen.

Austausch des Leuchtmittels

Berühren Sie das neue Leuchtmittel nicht mit bloßen Händen. Der Fingerschweiß reduziert dir Haltbarkeit des Leuchtmittels. Verwenden Sie ein dünnes Tuch oder dünne Stoffhandschuhe.

1. Ersetzen Sie umgehend ein defektes Leuchtmittel.
2. Trennen Sie das Gerät von der Stromversorgung.
3. Lassen Sie das Leuchtmittel abkühlen, bevor Sie es austauschen.
4. Nehmen Sie den Befestigungsrahmen des Leuchtmittels ab, indem Sie ihn gegen den Uhrzeigersinn herausdrehen.

5. Nehmen Sie das alte Leuchtmittel aus dem Halter und ersetzen Sie es durch ein neues derselben Art und Leistung.

6. Drehen Sie den Befestigungsrahmen mit dem Uhrzeigersinn wieder fest.

7. Die maximale Leistung des Leuchtmittels darf nicht mehr als 28W betragen.

Erforderlicher Minimalabstand Leuchtmittel ↔ Gegenstände/Oberflächen wie z.B. Deckel, Ofenabdeckung etc. zur Vermeidung von Verbrennungen durch Aufheizung und zur Verhinderung möglicher Brandrisiken.

Verwenden Sie ausschließlich selbstschützende Leuchtmittel zur Verhinderung von Aufheizungen und Brandrisiken sowie zum Schutz vor UV-Strahlung.

Kohlefilter

Herkömmliche Kohle und Aktivkohlefilter können nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten verbraucht. Ersetzen Sie einen verbrauchten Filter. Detaillierte Informationen vom Hersteller dazu finden Sie auf der Verpackung der Filter.

5

PROBLEMBEHANDLUNG

5

FEHLER

MÖGLICHE URSACHE

MASSNAHMEN

Gerät arbeitet überhaupt nicht.

Das Gerät ist mit dem Stromstecker nicht an der Steckdose angeschlossen.
Der Stromstecker ist locker.
Die Steckdose wird nicht mit Strom versorgt.
Die entsprechende Sicherung ist ausgeschaltet.

Überprüfen Sie die fragliche Steckdose, indem Sie ein anderes Gerät ebenda anschließen.
Überprüfen Sie die Sicherung.
Die Stromspannung ist zu niedrig. Vergleichen Sie die Angaben auf dem Typenschild mit den Angaben Ihres Stromanbieters.

Beleuchtung leuchtet, aber der Motor läuft nicht.

▶ Lüftungsklappe blockiert.
▶ Motorlager defekt.

▶ Blockierung beheben.
▶ Motor ersetzen.

Der Motor riecht verdächtig.

▶ Motor defekt.
Einwegventil undicht.
Übergang

▶ Motor ersetzen.

Ölspuren.

Einwegventil abdichten.
Übergang mit geeignetem Mittel

Teleskopschacht undicht

abdichten.

Gerät vibriert.

▶ Motor nicht fest montiert.
Haube nicht richtig befestigt.

▶ Motor richtig befestigen.

Haube richtig befestigen.

Ungenügende Abzugsleistung.

▶ Abstand Haube-Kochfeld zu groß.
Zu viel Zugluft aufgrund geöffneter Türen und/oder Fenster.

Haube tiefer hängen.
▶ Türen und/oder Fenster schließen.

Gerät ist instabil.

Befestigungsbügel/-schrauben nicht fest montiert.

Befestigungsbügel/-schrauben richtig montieren

Wenn die Leistung der Haube unzureichend ist und/oder erhöhte Betriebsgeräusche zu hören sind, können dafür die folgenden Ursachen vorliegen:

✿ unzureichende Größe der Abluftleitung.
◆ eine Verstopfung in der Abluftleitung.
der Durchmesser der Abluftleitung von der Haube bis zum Mauerkasten inklusive sollte 120 mm betragen, da ansonsten die Leistung des Motors beeinträchtigt werden kann.
falls Sie am Mauerkasten ein Fliegengitter angebracht haben, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen das Gitter.
falls an der Abdeckplatte des Mauerkasten feste und sehr schräg stehende Lamellen sind, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen die Abdeckplatte.
- Bringen Sie eine Abdeckplatte mit beweglichen Lamellen an, die den Luftstrom am wenigsten hemmen.
Überprüfen Sie den Zustand und die Sauberkeit der Filter.
✿ Überprüfen Sie, ob die durch die Haube der Küche entnommene Luft ersetzt wird, damit kein Unterdruck entsteht.
falls Sie die Haube im Umluftbetrieb verwenden, überprüfen Sie, ob die Kohlefilter rechtzeitig gewechselt wurden (mindestens alle 3-6 Monate).

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie das Geschäft, in dem Sie das Gerät gekauft haben.

Geräteart	Dunstabzugshaube
Material	Edelstahl, Glas
Einbaubreite in cm	60,00
Drucktasten	5
Umluftbetrieb/Abluftbetrieb*	√	√
Jährlicher Energieverbrauch (AEC _hood )	27,5 kW/h
Energieeffizienzklasse	B
Fluiddynamische Effizienz (FDE _hood )	9,2
Fluiddynamische Effizienzklasse	E
Beleuchtungseffizienz (LE _hood )	80 lux/W
Beleuchtungseffizienzklasse	A
Fettabscheidegrad	43%
Fettabscheidegradklasse	G
Leistungsaufnahme ausgeschaltet (Po)	0,00W
Leistungsaufnahme Bereitschaft (Ps)	--
Leistungsaufnahme Lichtsystem (Wl)	2 (2*1) W LED
Anschlusswert	62 W
Stromspannung/Frequenz	AC 220-240V/50Hz
Fettfilter/Material/spülmaschinenfest	1	Aluminium √
Kohlefilter **	1*CO 04
Abluftschlauch	√
Befestigungsmaterial	√
Bedienungsanleitung	√
Teleskopkamin ausziehbar von-bis	40,00-73,00 cm
Abmessungen Gerät H*B*T in cm	78,00-108,00*59,60*31,30
Gewicht netto/brutto in kg	12,30/14,10

* Abluftbetrieb: bei Anschluss an einen Entlüftungskamin bzw. Abluft ins Freie (Mauerdurchführung = 120mm ∅ / Bohrung ca. 130mm ∅)
** Ausstattung abhängig vom Modell.

7

ENTSORGUNG

7

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.
3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher unbedingt funktionsuntüchtig! Das bedeutet, immer den Netzstecker ziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Demontieren Sie immer die komplette Tür, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!
4. Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.
5. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.
6. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten kommunalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren entsprechenden kommunalen Entsorgungseinrichtungen.

Alle mit gekennzeichneten wiederverwertbar.

diesem Symbol Materialien sind

Alle verfügbaren Informationen zur Mülltrennung erhalten Sie bei Ihren örtlichen Behörden.

8

GARANTIEBEDINGUNGEN

8

für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt. Der Garanticanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf- und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;

2. geringfügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;

3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind -soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäße Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

August 2014

Wenden Sie sich bitte an das Geschäft, in dem Sie das Gerät erworben haben.

Änderungen vorbehalten

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
