GEBRUIKSAANWIJZING WS 1701 ADE

U hebt gekozen voor de aanschaf van een kwaliteitsproduct van het merk ADE, een combinatie van intelligente functies en een fantastisch ontwerp. Deze hygrometer is een ideaal meetinstrument voor het controleren van de kwaliteit van uw binnenklimaat. Dankzij vele jaren ervaring, garandeert het merk ADE een hoge technische standaard en een bewezen kwaliteit. We wensen u veel vreugde en een perfecte indoor klimaat! Uw ADE-team

Uw ADE-team

Leveringsomvang

• Hygrometer
• 2 batterijen LR/R03 (AAA) / 1,5 V
• Gebruiksaanwijzing

Inhoudsopgave

Algemene informatie....148

Beoogd gebruik....149

Veiligheid....149

Suggesties voor plaatsing....153

Overzicht 154

De hygrometer voorziet in ....158

Wat u moet weten....159

Batterijen plaatsen / vervangen ......161

Gebruik....161

Het vochtigheidsalarm instellen ....161

De schimmelwaarschuwing instellen .....163

De temperatuureenheid selecteren .....164

De ingestelde MAX / MIN-waarden lezen...164

Het dauwpunt bekijken 164

De grafische weergave voor de laatste 12 uur gebruiken ....165

Storing / remedie 166

Conformiteitsverklaring....167

Garantie 168

Afdanken 168

Over deze handleiding

Simple icon of a person using a laptop (no text or symbols)

Deze bedieningshandleiding beschrijft hoe u de hygrometer veilig kunt gebruiken en onderhouden. Bewaar deze bedieningshandleiding op een veilige plaats als eventueel naslagwerk. Indien u het product aan iemand anders doorgeeft, dient u ook de handleiding door te geven. Het nalaten om de de aanbevelingen in deze handleiding in acht te nemen, kan leiden tot letsels of schade aan uw product.

Verklaring van symbolen

Dit symbool, gecombineerd met het woord GEVAAR, waarschuwt voor risico op ernstig letsel.

Dit symbool, gecombineerd met het woord WAARSCHUWING, waarschuwt voor het risico op matige en milde verwondingen.

Dit symbool, gecombineerd met het woord OPGELET, waarschuwt voor het risico op materiële schade.

Dit symbool wijst op aanvullende in- formatie en algemeen advies.

Beoogd gebruik

• Deze hygrometer is bedoeld om de bin- nentemperatuur en vochtigheid te meten en dient daarmee om het binnenklimaat te beheersen.
• De hygrometer is niet geschikt voor commercieel gebruik.

Veiligheid

- Dit item kan zowel door kinderen van 8 jaar en ouder als door personen met verminderde fysieke, sensorische of mentale capaciteiten of gebrek aan ervaring en kennis worden gebruikt, indien zij onder toezicht staan of aanwijzingen

hebben gekregen over het veilig gebruik van het item en besef heb- ben van de gevaren die met het gebruik hiervan kunnen optreden.

• Kinderen moeten onder toezicht staan om te verzekeren dat zijn niet met het apparaat spelen.
• Reinigings- en gebruikersonder-houd mag niet worden uitgevoerd door kinderen, tenzij ze 8 jaar of ouder zijn en zijn worden begeleid.
• Batterijen kunnen levensgevaar- lijk zijn wanneer ingeslikt. Het apparaat en de batterijen moeten daarom buiten bereik van kleine kinderen gehouden worden.

Indien een accu is ingeslikt, dient u onmiddellijk medische hulp te zoeken.

GEVAAR voor kinderen

- Houd kinderen weg van verpakkingsmateriaal. Risico van verstikking wanneer ingeslikt. Voorkom dat kinderen het verpakkingsmateriaal over het hoofd trekken.

RISICO van vuur/verbranding en/of explosie

- Er bestaat explosiegevaar wanneer de batterijen niet zijn verwisseld. Vervang de batterijen alleen door die van hetzelfde of een gelijksoortig type. Besteed aandacht aan de "Technische gegevens"

- Batterijen mogen niet worden opgeladen, opnieuw worden geactiveerd met andere middelen, ontmanteld, in vuur gegooid of kortgesloten. In dergelijke situaties is er een verhoogd risico op ontploffing en lekkage en kunnen er gassen ontsnappen.

- Vermijd contact van de batterijvloeistof met de huid, ogen en slijmvliezen. In geval van contact met huid, ogen of slijmvliezen, spoel de getroffen gebieden onmiddellijk en grondig met schoon water en raadpleeg onmiddellijk een arts.

OPGEPAST voor materiële schade·

• Dompel het item niet onder in water of andere vloeistoffen.
• Bescherm het item tegen scherpe schokken en trillingen.
• Verwijder de batterijen uit het apparaat wanneer ze zijn opgebruikt of wanneer het apparaat voor een langere periode niet gebruikt wordt. Op die manier zult u schade kunnen vermijden die kan optreden bij lekkage van batterijzuur.
• Let bij het plaatsen en vervangen van batterijen op de juiste polariteit (+/-).
• Stel de batterijen niet bloot aan extreme omstandigheden door ze bijvoorbeeld bij warmtebronnen of in direct zonlicht te bewaren. Dit veroorzaakt een verhoogd risico op lekkage.
• Reinig de batterij en de contacten van het apparaat zoals nodig voordat u de batterij plaatst.
• Plaats alleen batterijen van hetzelfde type; Gebruik geen verschillende types of gebruikte en nieuwe batterijen met elkaar.

- Breng geen wijzigingen aan het item aan. Laat reparaties alleen toe bij een gespecialiseerde werkplaats. Foutief uitgevoerde reparaties kunnen de gebruiker in gevaar brengen.

Suggesties voor plaatsing

GEVAAR voor ernstige letsels

-Bij installatie aan de muur, mogen geen elektrische kabels, gas of waterleidingen in de muur geïnstalleerd zijn op de montageplaats. Anders bestaat het risico op een elektrische schok bij het boren van gaten!

• Het apparaat is aan de achterzijde uitgerust met een uitklapbare voet en een bevestigingsoog voor bevestiging aan de muur.
• Selecteer waar mogelijk een locatie waarin de apparaat wordt niet blootgesteld aan direct zonlicht.

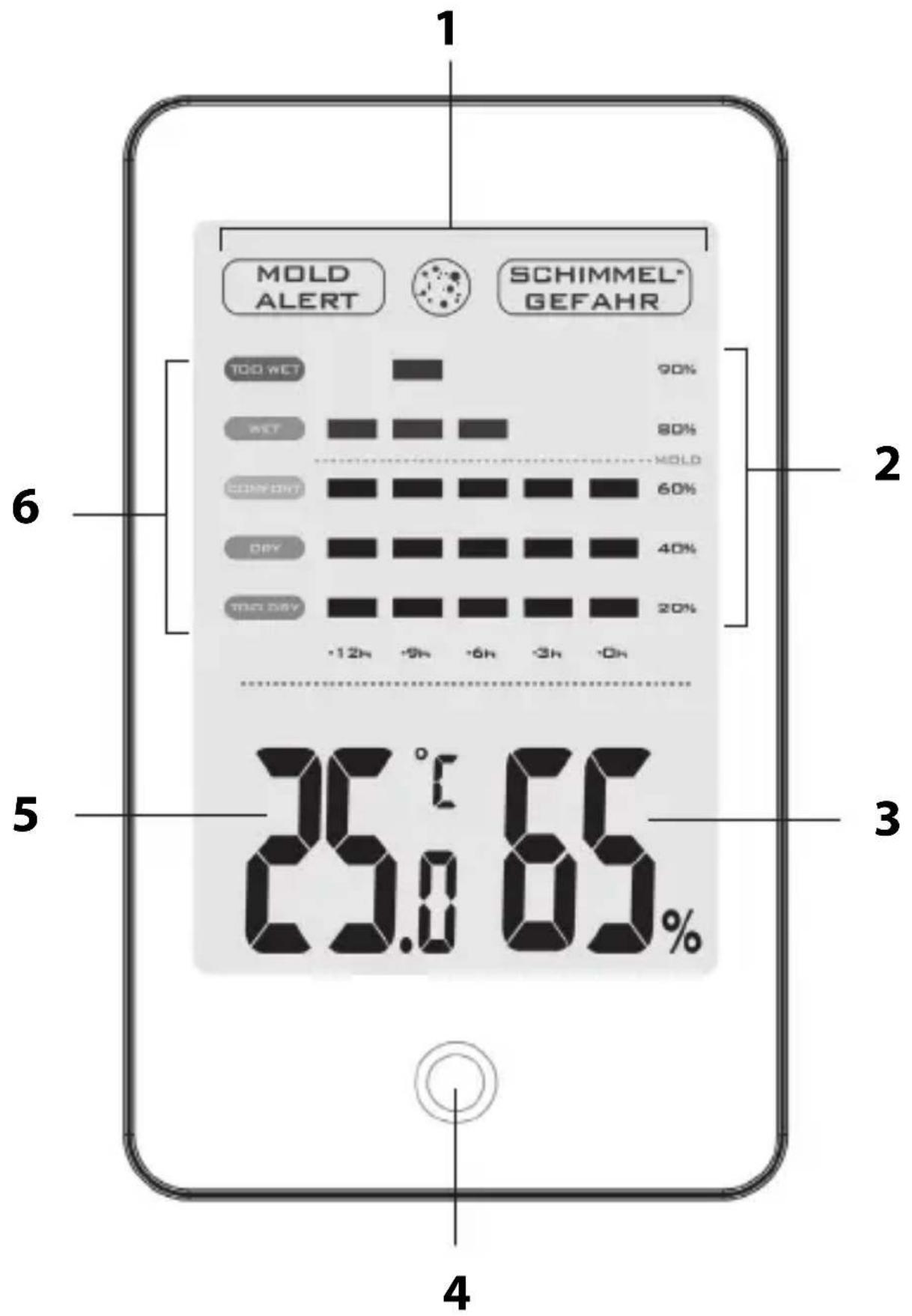

Vooransicht

1 Schimmelalarm
2 12-uurs indicator van de relatieve vochtigheid
3 Relatieve vochtigheid in percentage
4 Rood LED-alarmsignaal
5 Temperatuur in °C of °F
6 Comfortniveau-indicator

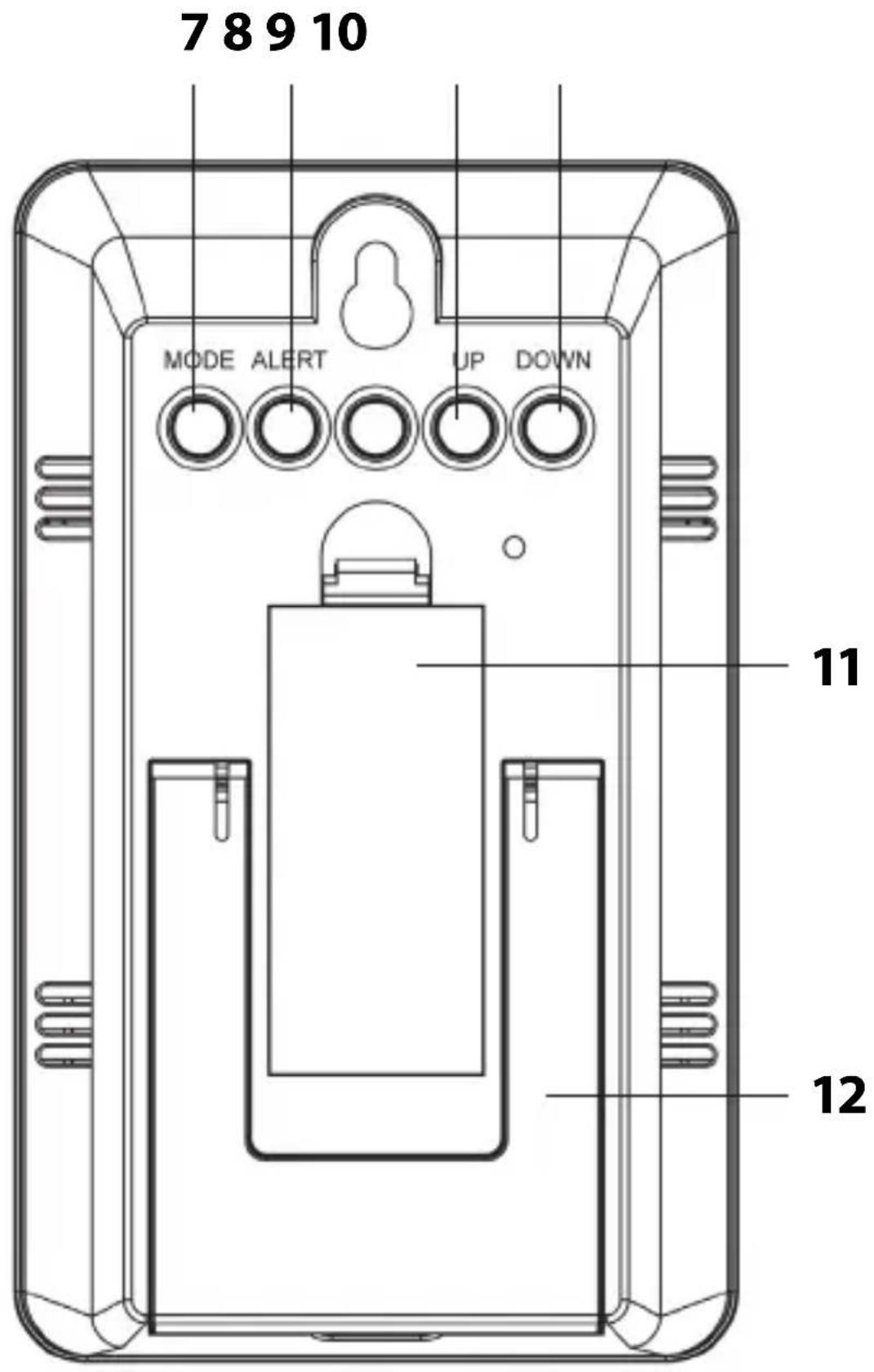

Achteranzicht

7 8 9 10 MODE ALERT UP DOWN 11 12

7 Het vochtigheidsalarm instellen
8 Activeer het vochtigheidsalarm
9 MIN / MAX-waarden weergeven
Verwijder opgeslagen MIN / MAX-waarden Stel waarden in
10 De schimmel-waarschuwing instellen Stel waarden in Schakelen tussen °C en °F
11 Batterijvak
12 Klap de steunvoet uit

De hygrometer voorziet in

• Extra groot LCD-scherm
• Interne kamertemperatuurmeter
• Dauwpunttemperatuurindicator
• Weergave van de relatieve vochtigheid binnenshuis
• selecteerbare temperatuurindicator, in °C of °F
• Max / min-indicator van temperatuur en relatieve vochtigheid
• grafische weergave van relatieve vochtigheid over de laatste 12 uur
• Schimmelwaarschuwing met waarschuwingssymbool en knipperend LED-alarmsg- naal, evenals selecteerbare drempelwaarden (60 %, 65 %, 70 %, 75 %)
• Vochtigheidsalarm met waarschuwingssymbool en knipperend LED-alarmsignaal, even-als programmeerbare drempelwaarden voor de bovenste / onderste relatieve vochtigheid (30 - 95 % in Intervallen van 5 %)
• Gemakkelijk te lezen, kleurcomfortindex (comfort niveau)

Vochtigheid beïnvloedt uw gezondheid en uw gezondheid thuis op de volgende manieren

Overmatige vochtigheid binnenshuis bevordert de groei van ongewenste organismen. Het onderhoud van vochtigheid in een bereik binnen 30% en 50% binnenshuis draagt bij aan het voorkomen van de groei van schimmel, meeldauw en mijten.

Verblijven in met schimmel aangetaste kamers kan schade toebrengen het menselijke immuunsysteem, verzwakt de weerstand voor luchtwegallergieën, en is gekoppeld aan infecties.

Overdreven droge lucht binnenshuis kan de huid uitdrogen, irriteert de keelholte en neusbijholten, en heeft invloed op mogelijke infecties van deze gebieden. In een droog klimaat of in de winter, wanneer de lucht binnenshuis droog is door verwarming, kan de relatieve vochtigheid worden verhoogd met behulp van een luchtbevochtiger.

Binnenlucht die te droog is, kan tot oorzaak heb- ben dat hout samentrekt en/of splijt, in het bij- zonder dun hout zoals gebruikt in het maken van gitaren en violen.

Tijdens extreme droogte over een lange tijd tijdsperiode, is het splijten van massief houten balken of gips ook mogelijk. Actief verwarmen en ventileren kan bijdragen aan het creëren van een comfortabel en gezond leefklimaat.

Informatie over het dauwpunt

Het dauwpunt is een maat voor het bepalen van de luchtvochtigheid en wordt berekend vanuit de relatie van de relatieve vochtigheid tot de temperatuur. Het bepaalt de temperatuur waarbij vocht uit de lucht condenseert. Hoe warmer de lucht, hoe meer vocht het kan dragen.

Als het dauwpunt en de temperatuur precies hetzelfde zijn, is de luchtvochtigheid 100 %, d.w.z. de lucht is verzadigd en het vocht condenseert - bijv. binnenshuis op muren. Buitenshuis leidt het naar de vorming van mist of neerslag. Normale binnenlucht bij 22 °C en 40 % luchtvochtigheid, wat over het algemeen comfortabel is, heeft - bijvoorbeeld - een dauwpunt van ca. 8 °C.

Deze informatie is vooral nuttig voor het voorko- men van schimmelvorming. Zodra de temperatu- ur van b.v. externe muren het dauwpunt bereikt of eronder valt, zal het vocht worden gedepo- neerd; op de lange termijn kan dit leiden tot de schimmelvorming.

Batterijen plaatsen/vervangen

Voor gebruik hebt u 2 batterijen van het type LR/R03 nodig (AAA), 1,5 V (inbegrepen).

1. Open het batterijvak aan de achterkant
2. Plaats de batterijen zoals aangegeven op de onderkant van het batterijcompartiment. Let op de juiste polariteit (+/-).
3. Sluit het batterijvak opnieuw.

Suggesties voor het verwisselen van de batterij:

• Een verandering van batterijen is noodzakelijk wanneer de batterijsymbool 📁 of helemaal niets wordt weergegeven op het display.
• Gebruik alleen het type batterij dat is opge- geven in de "Technische gegevens"
• Wissel altijd alle batterijen op hetzelfde moment.
• Batterijen op een geschikte, milieuvriendelijke wijze afvoeren (zie "Afdanken")

Gebruik

Het vochtigheidsalarm instellen

1. Druk op de knop MODE tot een waarde en tegelijkertijd op het display knippert. Vervolgens zal "ALERT" worden weergegeven.

2. Gebruik de knoppen UP en DOWN om de bovenste luchtvochtigheidslimiet in te stellen (in stappen van 5 %).

3. Druk nogmaals op de knop MODE.
   Een waarde en ▼ knippert opnieuw op het display.
4. Gebruik de knoppen UP en DOWN om de lagere vochtigheidslimiet in te stellen (in stappen van 5 %).
5. Druk vervolgens op MODE of wacht ongeveer 10 seconden totdat de indicator terugkeert naar de normale modus.
6. Druk op de knop ALERT om het luchtvochtig-heidsalarm te activeren.

▲ ALERT ▼verschijnt op het display; het vochtigheidsalarm is actief.

Zodra de luchtvochtigheid hoger of lager is dan de waarden die door u zijn ingesteld, zal het symbool ▲ of ▼alsook ALERT en het rode LED-alarmsignaal knipperen (snel).

Alarmduur: ca. 60 seconden.

• Druk op een willekeurige knip om het knipperen van de LED te stoppen
• Het knipperen van of alsook de ALERT knop stopt slechts eenmaal de gemeten luchtvochtigheid weer tussen de bovenste en onderste vochtigheidslimieten ligt of

wanneer u het vochtigheidsalarm volledig uitschakelt.

- Om het vochtigheidsalarm uit te zetten, druk één keer op de knop ALERT en ▲ ALERT ▼ wordt niet langer weergegeven.

De schimmelwaarschuwing instellen

1. Houd de DOWN-knop ingedrukt tot de symbolen MOLD ALERT ⓄRISK OF MOLD knippert in het bovenste gedeelte van het display en een waarde knippert in het onderste gedeelte.
2. Druk op de knop UP of DOWN om de maximum limiet voor het schimmelalarm in te stellen met een waarde van 60 %, 65 %, 70 % of 75% (standaardinstelling: 65 %).
3. Druk nogmaals op de knop OMLAAG en houd deze ingedrukt of wacht ongeveer 10 secon- den tot het display opnieuw in de normale modus staat.

Zodra de luchtvochtigheid de ingestelde schimmelwaarschuwingswaarde overschrijdt bestaat er een risico op schimmelvorming.

In dit geval worden de MOLD ALERT ⚙️ RISK OF MOLD symbolen op het display weergegeven. Daarbovenop knippert het rode LED-alarmsg-naal elke 5 seconden.

-Druk op een willekeurige knop om de rode LED-alarmsignaal te stoppen.

De symbolen MOLD ALERT ⚙️ RISK OF MOLD zijn zichtbaar tot de gemeten luchtvochtigheid op-nieuw onder de ingevoerde grenswaarde daalt.

De temperatuureenheid selecteren

-Druk eenmaal kort op de DOWN-toets om te schakelen tussen de maateenheden °C en °F.

De ingestelde MAX/MIN-waarden lezen

-Druk herhaaldelijk op de knop UP.

Druk 1x: MAX-waarden worden weergegeven.

Druk 2x: MIN-waarden worden weergegeven.

Druk 3x: de huidige gemeten waarden worden opnieuw weergegeven.

Verwijder de ingestelde MAX / MIN-waarden:

-Houd de knop UP ingedrukt tot de weerge-geven waarde is verwijderd. De waarden voor MAX en MIN worden dan opnieuw opgenomen.

Het dauwpunt bekijken

-Druk één keer op de MODE-knop.

Druk nogmaals op MODE om terug te keren naar het standaardscherm.

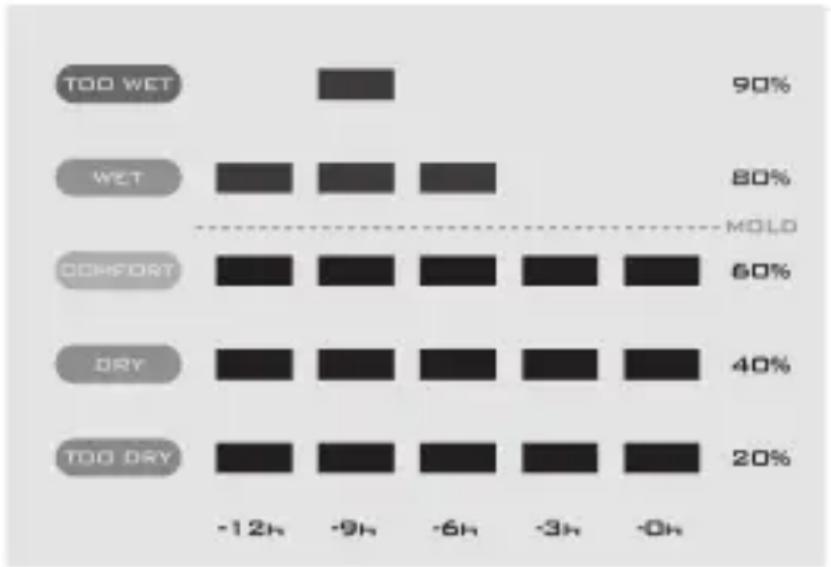

De grafische weergave voor de laatste 12 uur gebruiken

In de grafische weergave, kunt u gemakkelijk het rapport van de relatieve vochtigheid en het waar-genomen niveau in de kamer binnen de laatste 12 uur lezen.

Waargenomen niveau (comfort index)	Relatieve l uchtvochtigheid
Te nat 81% tot 90 %
Nat 61% tot 80 %
Comfortabel 41% tot 60 %
Droog 31% tot 40 %
Te droog 20% tot 30 %

Storing/remedie

Storing Mogelijke oorzaak
In plaats van de ge-meten waarden voor temperatuur of dauw-punt temperatuur is H.HH of LL.L zichtbaar op het scherm.	• De waarden ligger boven of onder de meetbereik.
De indicator is on-leesbaar, de functie is onduidelijk of de waarden zijn duidelijk fout.	• Verwijder de batte rij voor een korte tijd.

Technische data

Model: Hygrometer

WS 1700 (wit)

WS 1701 (zwart)

Batterijen: 2x LR/R03 (AAA) / 1,5 V

Meetbereik

• Temperatuur: 0 °C - 50 °C (+/- 1 °C)
• Dauwpunt: 0 °C - 50 °C (+/- 1 °C)

- Relatieve 20% - 95% (+/- 5%) vochtigheid:

Temperatuur- 0,1 °C resolutie:

Relatieve 1%

vochtigheidsresolutie:

Verdeler:

Waagen-Schmitt GmbH

Hammer Steindamm 27-29

22089 Hamburg

Germany

Onze producten worden voortdurend ontwikkeld en verfijnd. Om deze reden zijn ontwerp -en technische aanpassingen op elk moment mogelijk.

Conformiteitsverklaring

Waagen-Schmitt GmbH verklaart hierbij dat de hygrometer WS 1700/1701 voldoet aan de EU-richtlijnen 2014/30/ EU en 2011/65 / EU.

Deze verklaring verliest zijn geldigheid als er wijzigingen in het product worden aangebracht zonder onze goedkeuring.

Garantie

Geachte gewaardeerde klant,

Het bedrijf Waagen-Schmitt GmbH garandeert voor 2 jaar vanaf de aankoopdatum de kosteloze rectificatie van defecten op basis van materiaal-of fabricagefouten door reparatie of vervanging. In het geval van een garantieclaim, stuurt u het product met het aankoopbewijs (met vermelding van de reden voor de claim) terug naar uw dealer.

Afdanken

De verpakking afdanken

Dank de verpakking af met gelijk-soortige materialen. Houd karton bij afvalpapier en folie bij recyclebare materialen.

Afvoer van het product

Voer het product enkel af volgens de voorschriften die van toepassing zijn in uw land.

Apparaten mogen niet als nor- maal huishoudelijk afval wor- den afgedankt.

Het hygrometer moet aan het eind van zijn levensduur op ge-paste wijze worden afgevoerd.

Op deze manier worden kostbare materialen in het apparaat hergebruikt en de impact op het milieu verkleind. Lever het oude apparaat in bij een inzamelpunt voor elektronisch afval of bij een recycledepot. Neem voor meer informatie contact op met uw plaatselijk bedrijf voor afval-verwerking of uw plaatselijke autoriteiten.

Recycleerbare batterijen en wegwerpbatterijen behoren niet tot huishoudelijk afval.

Alle batterijen moeten worden ingeleverd bij een inzamelpunt in uw omgeving of bij de verkoper.

Dergelijke batterijen kunnen vervolgens op een milieuvriendelijke wijze worden afgedankt.
