INSTRUKCJA OBSŁUGI WS 1701 ADE

Zakupiony wysokiej jakości produkt marki ADE łączy w sobie inteligentne funkcje z wyjątkową stylistyką. Ten higrometr jest idealnym przyrządem pomiarowym do sprawdzania właściwości klimatu w pomieszczeniu.

Wieloletnie doświadczenie marki ADE gwarantuje wysoki standard techniczny oraz sprawdzoną jakość.

Życzymy samych przyjemności i idealnego klimatu w pomieszczeniu!

Zespół ADE

Zawartość dostawy

• Higrometr
  ■ 2 baterie LR03 (AAA)/1,5 V
• Instrukcja obsługi

Spis treści

Zawartość dostawy....122

Informacje ogólne....124

Użycie zgodne z przeznaczeniem ......125

Bezpieczeństwo....125

Informacje o lokalizacji....129

W skrócie ....130

Właściwości higrometru ......134

To trzeba wiedzieć ....135

Wkładanie/wymiana baterii ....137

Użytkowanie ....137

Ustawianie alarmu wilgotności......137

Ustawianie alarmu o pleśni ......139

Wybór jednostki miary temperatury......140

Odczyt zapisanych wartości MAKS./MIN. ....140

Wyświetlanie temperatury rosy......141

Wykorzystywanie widoku graficznego ostatnich 12 godzin......141

Usterka/środek zaradczy 142

Dane techniczne....142

Deklaracja zgodności....143

Gwarancja 144

Utylizacja....144

O instrukcji

Simple icon of a person using a laptop inside a circle (no text or symbols)

Niniejsza instrukcja obsługi zawiera opis bezpiecznej obsługi i pielęgnacji artykułu. Instrukcję obsługi należy przechowywać w celu jej późniejszego wykorzystania. Jeżeli produkt będzie przekazywany innej osobie, należy przekazać również tę instrukcję.

Nieprzestrzeganie instrukcji obsługi może spowodować obrażenia ciała lub uszkodzenie produktu.

Objaśnienie znaków

Ten symbol w połączeniu ze słowem NIEBEZPIECZEŃSTWO ostrzega przed poważnymi obrażeniami ciała.

Ten symbol w połączeniu ze słowem OSTRZEŻENIE ostrzega przed obrażeniami ciała średniego i lekkiego stopnia.

Ten symbol w połączeniu ze słowem WSKAZÓWKA ostrzega przed stratami materialnymi.

Użycie zgodne z przeznaczeniem

• Ten higrometr służy do pomiaru temperatury w pomieszczeniu oraz wilgotności powietrza, a tym samym do kontroli klimatu w pomieszczeniu.
• Higrometr nie jest przystosowany do użycia komercyjnego.

Bezpieczeństwo

- Ten produkt może być używany przez dzieci w wielu do lat 8 oraz przez osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi, bądź którym brakuje doświadczenia i wiedzy tylko wtedy, gdy są nadzorowane lub przeszły przeszkolenie z zakresu bezpiecznego użytkowania

produktu i rozumieją wynikające z tego niebezpieczeństwa.

- Dzieci nie mogą bawić się produktem.

- Dzieci nie mogą czyścić ani serwisować urządzenia, chyba że mają 8 lat lub więcej i są nadzorowane.

- Połknięcie baterii stanowi zagrożenie dla życia. Urządzenie i baterie należy przechowywać w miejscu niedostępnym dla małych dzieci. W przypadku połknięcia baterii należy natychmiast zwrócić się o pomoc medyczną.

NIEBEZPIECZEŃSTWO dla dzieci

- Materiały opakowaniowe należy przechowywać z dala od dzieci. Połknięcie grozi uduszeniem. Zwracać uwagę na to, aby torby opakowaniowej nie nakładano na głowę.

NIEBEZPIECZEŃSTWO pożaru/obrażeń i/lub wybuchu

- Niebezpieczeństwo wybuchu w przypadku niewłaściwej wymiany baterii. Baterie należy wymieniać tylko na takie same lub na typ o takich samych właściwościach. Przestrzegać "danych technicznych".

- Baterii nie wolno ładować, reaktywować w inny sposób, rozkładać na części, wrzucać w ogień lub powodować ich zwarcia. W przeciwnym razie występuje podwyższone niebezpieczeństwo wybuchu i wycieku, poza tym mogą ulatniać się gazy!

- Proszę unikać kontaktu cieczy baterii ze skóra, oczami i błonami śluzowymi. W przypadku kontaktu, miejsce styku należy natychmiast obficie spluwać czysta wodą i bezpośrednio po tym udać się do lekarza.

OSTROŻNIE - straty materialne

- Nie zanurzać artykułu w wodzi lub w innych płynach.

- Proszę chronić urządzenie przed mocnym uderzeniem i wstrząsami.

- Wyjąć baterie z urządzenia, jeżeli są wyczerpane lub urządzenie nie będzie

użytkowane przez dłuższy czas. W ten sposób unika się uszkodzeń, jakie mogą powstać na skutek wycieku.

- Podczas wkładania i wymiany baterii należy zwrócić uwagę na prawidłową biegunowość (+/-).

- Nie narażać baterii na oddziaływanie skrajnych warunków poprzez np. układanie ich na grzejnikach lub bezpośrednio w miejscach nasłonecznionych. Podwyższone niebezpieczeństwo wycieku!

- W razie potrzeby przed włożeniem należy wyczyścić styki baterii i urządzenia.

- Stosować tylko baterie tego samego typu, nie używać różnych typów ani nie mieszać zużytych i nowych baterii.

- Nie modyfikować produktu. Naprawy zlecać tylko specjalistom. Nieprawidłowo wykonane naprawy mogą spowodować poważne zagrożenia dla użytkownika.

NIEBEZPIECZEŃSTWO poważnych obrażeń ciała

-W przypadku instalacji ściennej w miejscu montażu nie wolno układać w ścianie kabli elektrycznych, rur gazu lub wody. Podczas wiercenia otworów występuje niebezpieczeństwo porażenia prądem!

• Z tyłu urządzenia znajduje się rozkładana nóżka oraz zaczep do zawieszania służący do mocowania na ścianie.
• Należy w miarę możliwości wybrać lokalizację, w której urządzenie nie będzie narażone na bezpośrednie działanie promieni słonecznych.

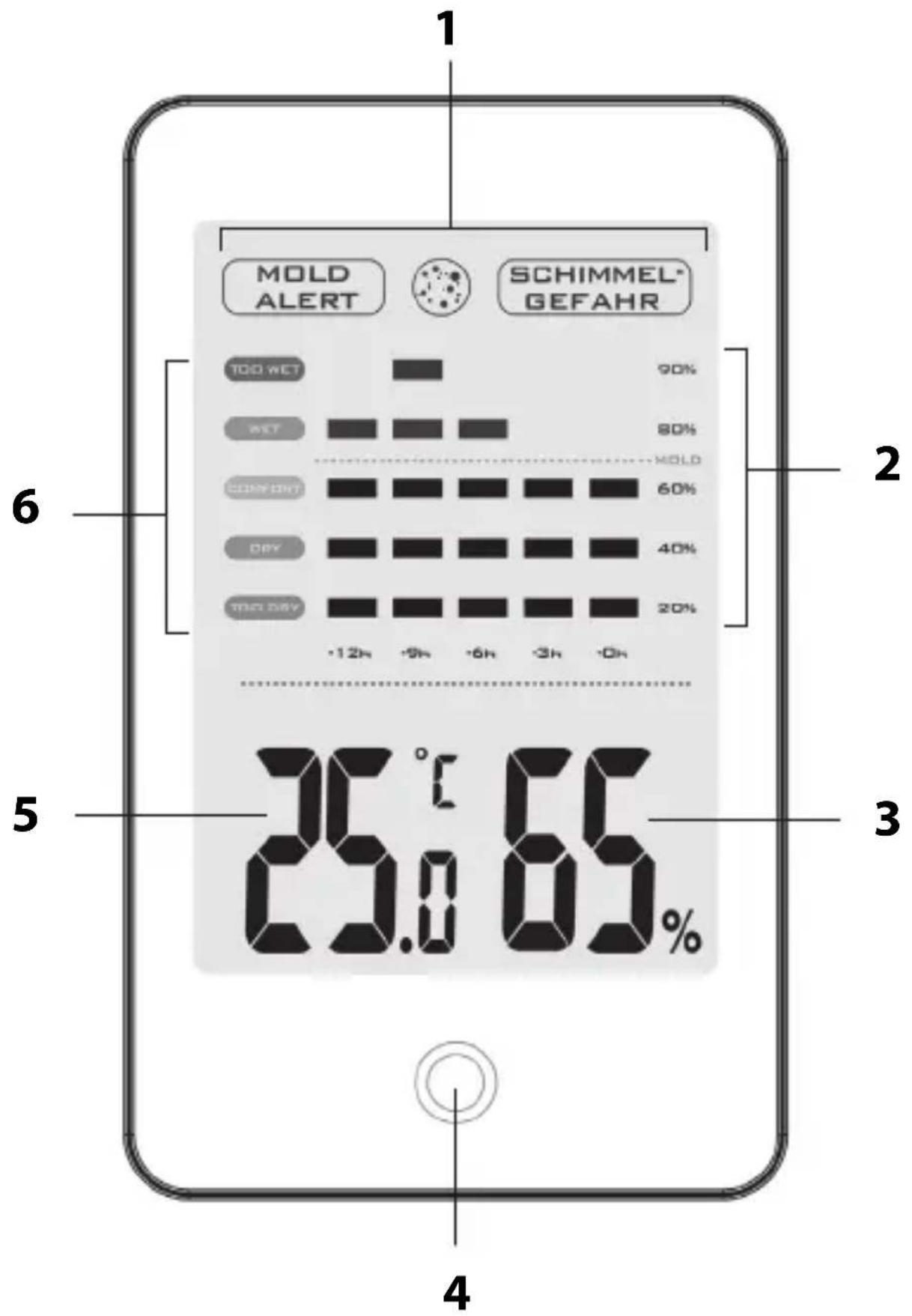

Strona czołowa

1 alarm o pleśni
12-godzinny wskaźnik względnej
2 wilgotności powietrza
względna wilgotność powietrza w
^3 procentach
4 czerwona dioda LED sygnału alarmowego
5 temperatura w °C lub °F
6 wskaźnik poziomu dobrego samopoczucia

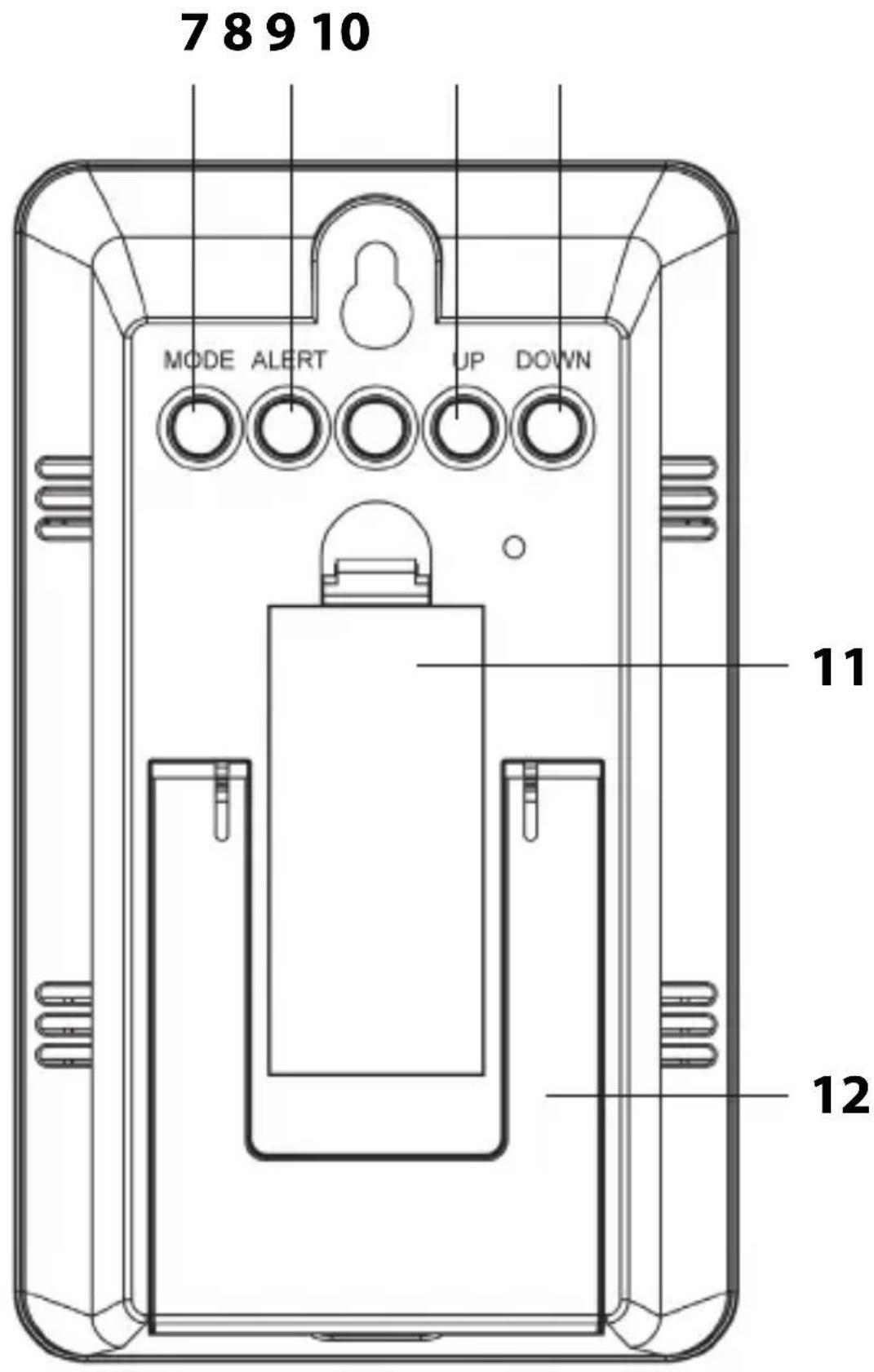

Tylna strona

78910 MODE ALERT UP DOWN 11 12

7 Ustawianie alarmu wilgotności
8 Aktywowanie alarmu wilgotności
9 Wyświetlanie wartości MIN/MAX
Usuwanie zapisanych wartości MIN/MAX Ustawianie wartości
10 Ustawianie alarmu o pleśni
Ustawianie wartości
Przełączanie między °C i °F
11 Kieszeń na baterie
12 rozkładana nóżka

• bardzo duży wyświetlacz LCD
• wskaźnik temperatury we wnętrzu
• wskaźnik temperatury punktu rosy
• wskaźnik względnej wilgotności powietrza we wnętrzu
• do wyboru wskazanie temperatury w °C lub °F
• wskaźnik maks./min. temperatury i względnej wilgotności powietrza
• wskaźnik graficzny względnej wilgotności powietrza w ostatnich 12 godzinach
• alarm o pleśni z symbolem ostrzegawczym i migającym symbolem alarmu LED oraz wartościami granicznymi do wyboru (60%, 65%, 70%, 75%)
• alarm wilgotności z symbolem ostrzegawczym i migającym sygnałem alarmowym LED oraz programowalnymi wartościami granicznymi górnej/dolnej względnej wilgotności powietrza (30 - 95% w krokach 5%)
• łatwy do odczytania, kolorowy współczynnik komfortu (poziomu dobrego samopoczucia)

Jak wilgotność powietrze wpływa na zdrowie i mieszkanie

Zbyt wysoka wilgotność powietrza w pomieszczeniach przyspiesza rozrost niepożądanych organizmów. Utrzymanie wilgotności powietrza w zakresie od 30% do 50% we wnętrzach przyczynia się do zahamowania rozrostu grzybów, zgnilizny i roztoczy.

Przebywanie w zagrzybionych pomieszczeniach może być szkodliwe dla układu odpornościowego człowieka, pogorszyć odporność na alergie dróg oddechowych oraz powodować infekcje.

Zbyt suche powietrze we wnętrzach może wysuszać skóre, podrażnia gardło i zatoki przynosowe oraz powoduje infekcje tych miejsc. W suchym klimacie lub zimą, kiedy ogrzewanie powoduje wysuszanie powietrza w pomieszczeniach, można zwiększyć względną wilgotność powietrza za pomocą nawilżacza.

Zbyt suche powietrze we wnętrzach może powodować kurczenie i pękanie drewna, zwłaszcza cienkiego, jak np. drewna do budowy gitar lub skrzypiec. Przy dużym poziomie suchości przez dłuższy okres czasu może również dojść do rozrywania litych belek drewnianych lub gipsu.

Aktywne ogrzewanie i wietrzenie może stworzyć przyjemny i zdrowy klimat do mieszkania.

Informacje o punkcie rosy

Punkt rosy jest miarą rejestrowania wilgotności w powietrzu, a oblicza się go na podstawie stosunku względnego wilgotności powietrza do temperatury. Definiuje on temperaturę, przy której wilgotność powietrza ulega kondensacji.

Im cieplejsze powietrze, tym więcej wilgotności może przenosić. Jeżeli punkt rosy i temperatura mają dokładnie taką samą wartość, to wilgotność powietrza wynosi 100%, tzn. powietrze jest nasycone i wilgotność powietrza ulega kondensacji – we wnętrzach, np. na ścianach, natomiast na zewnątrz powstaje mgła lub opad.

Punkt rosy normalnego, odczuwalnego jako przyjemne powietrza we wnętrzu, o temperaturze 22 °C i wilgotności 40%, wynosi przykładowo ok. 8 °C. Ta informacja jest w szczególności przydatna, aby nie dopuścić do powstawania pleśni we wnętrzach. Kiedy temperatura np. ścian zewnętrznych spadnie do wartości punktu rosy lub niższej, osadzi się wilgoć, co w długim okresie może doprowadzić do powstania pleśni.

Wkładanie/wymiana baterii

Do użytkowania potrzebne są 2 baterie typu LR03 (AAA), 1,5 V (znajdują się w zakresie dostawy).

1. Należy otworzyć komorę baterii z tyłu.
2. Włożyć baterie tak, jak pokazano na spodzie komory baterii. Zwrócić uwagę na prawidłową biegunowość (+/-).
3. Zamknąć komorę baterii.

Informacje dotyczące wymiany baterii:

• wymiana baterii jest konieczna, jeżeli na wyświetlaczu pojawia się symbol baterii lub nic się nie wyświetla.
• Używać tylko typu baterii podanego w „danych technicznych”.
• Zawsze należy wymieniać wszystkie baterie.
• Utylizować stare baterie w sposób ekologiczny, patrz "Utylizacja".

Użytkowanie

Ustawianie alarmu wilgotności

1. Nacisnąć przycisk MODE, aż na wyświetlaczu zacznie migać równocześnie wartość i Ponadto pojawi się „ALERT”.

2. Przyciskami UP lub DOWN ustawić górną granicę wilgotności (w krokach 5%).

3. Nacisnąć ponownie MODE. Na wyświetlaczu miga ponownie wartość i ▼

4. Przyciskami UP lub DOWN należy ustawić dolną granicę wilgotności (w krokach 5%).

5. Następnie należy nacisnąć MODE lub odczekać ok. 10 sekund, aż wskazanie ponownie znajdzie się w trybie zwykłym.

6. Nacisnąć przycisk ALERT, aby aktywować alarm wilgotności.

Na wyświetlaczu pojawi się ▲ ALERT ▼ alarm wilgotności jest aktywny.

Jeżeli wilgotność powietrza przekroczy ustawioną dolną lub górną wartość graniczną, zacznie migać symbol ▲ lub ▼raz ALERT i czerwony sygnał alarmowy LED (szybka zmiana kolejności impulsów świetlnych). Czas trwania alarmu: ok. 60 sekund.

- Nacisnąć dowolny przycisk, aby zatrzymać wcześniej miganie czerwonej diody LED. Miganie lub oraz ALERT zatrzymuje się dopiero wtedy, kiedy zmierzona wilgotność powietrza znowu osiągnie wartość między górną i dolną granicą wilgotności lub kiedy użytkownik całkowicie wyłączy alarm wilgotności.

- Aby wyłączyć alarm wilgotności, nacisnąć 1x przycisk ALERT i wtedy ▲ ALERT ▼ie

będzie już wyświetlany.

Ustawianie alarmu o pleśni

1. Nacisnąć i przytrzymać przycisk DOWN, aż zaczną migać równocześnie symbole MOLD ALERT SCHIMMELGEFAHR w górnej części wyświetlacza oraz pewna wartość w dolnej części wyświetlacza.

2. Nacisnąć przycisk UP lub DOWN, aby ustawić górną granicę alarmu o pleśni na wartość 60%, 65%, 70% lub 75% (ustawienie standardowe: 65%)

3. Nacisnąć i przytrzymać ponownie przycisk DOWN lub odczekać ok. 10 sekund, aż wskaźnik ponownie znajdzie się w trybie zwykłym.

Kiedy wilgotność powietrza przekroczy ustawioną wartość alarmu o pleśni, grozi to powstaniem pleśni.

W takiej sytuacji na wyświetlaczu pojawią się symbole POWIADOMIENIE O PLEŚNI

NIEBEZPIECZEŃSTWO PLEŚNI. Ponadto co 5 sekund miga czerwony sygnał alarmu LED.

-Należy nacisnąć dowolny przycisk, aby zatrzymać czerwony sygnał alarmu LED.

Symbole POWIADOMIENIE O PLEŚNI ⓣ NIEBEZPIECZEŃSTWO PLEŚNI wyświetlają się tak

długo, dopóki zmierzona wilgotność powietrza nie spadnie poniżej podanej wartości granicznej dla pleśni.

Wybór jednostki miary temperatury

-Nacisnąć 1x krótko przycisk DOWN, aby przełącać między jednostkami pomiarowymi °C i °F.

Odczyt zapisanych wartości MAKS./MIN.

-Nacisnąć ponownie przycisk UP.

Naciśnięcie 1 raz: Wyświetlają się wartości MAX.

Naciśnięcie 2 razy: Wyświetlają się wartości MIN.

Naciśnięcie 3 raz: Ponownie zostaną wyświetlone aktualnie zmierzone wartości.

Usunąć zapisane wartości MAX/MIN:

-Nacisnąć i przytrzymać przycisk UP aż do usunięcia wartości wskazywanej na wyświetlaczu. Wartości MAX i MIN zostaną ponownie na nowo zapisane.

Wyświetlanie temperatury rosy

-Nacisnąć 1x przycisk MODE.

Po ponownym naciśnięciu przycisku MODE wyświetli się ponownie wartość standardowa.

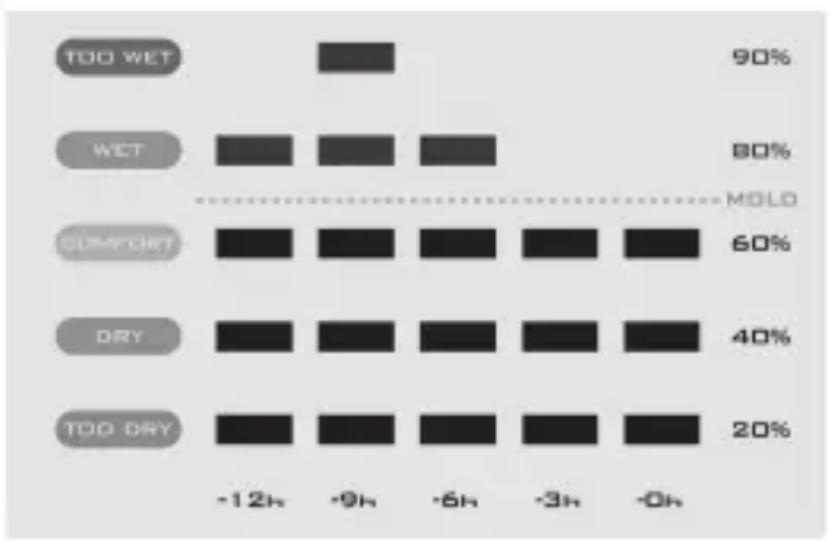

Wykorzystywanie widoku graficznego ostatnich 12 godzin

Na widoku graficznym można bardzo łatwo odczytać zapis względnej wilgotności powietrza i odczuwanego poziomu w pomieszczeniu w ciągu ostatnich 12 godzin.

Poziom odczuwalny (współczynnik komfortu)	Wilgotność względna powietrza
za wilgotno od 81% do 90%
Wilgotno od 61% do 80%
Przyjemnie od 41% do 60%
Sucho od 31% do 40%
za sucho od 20% do 30%

Usterka/środek zaradczy

Usterka Możliwa przyczyna
Na wyświetlaczu zamiast zmierzonych wartości temperatury lub temperatury punktu rosy wyświetla się H.HH lub LL.L.	Wartości są większe lub niższe niż zakres pomiarowy.
Wskazanie jest nieczytelne, funkcja jest niejasna lub wartości są nieprawidłowe.	Należy wyjąć na krótko baterie.

Dane techniczne

Model: Higrometr

WS 1700 (biały)

WS 1701 (czarny)

2x LR03 (AAA)/

Baterie:

1,5 V ---

Zakres pomiarowy

• Temperatura: 0 °C - 50 °C (+/- 1 °C)
• Punkt rosy: 0 °C - 50 °C (+/- 1 °C)
• wilgotność 20% - 95% (+/- 5%)

względna powietrza:

rozdzielczość temperatury: 0,1 °C

rozdzielczość wilgotności 1%

względnej powietrza:

Dystrybutor:

Waagen-Schmitt GmbH

Hammer Steindamm 27-29

22089 Hamburg

Niemcy

Nasze produkty są stale rozwijane i usprawniane.

Z tego powodu zawsze możliwe są zmiany w wyglądzie i zmiany techniczne.

Deklaracja zgodności

Firma Waagen-Schmitt GmbH oświadcza niniejszym, iż cyfrowy higrometr WS 1700 / 1701 jest zgodny z obowiązującymi przepisami dyrektyw 2014/30/UE oraz 2011/65/UE.

Deklaracja traci ważność, jeżeli w przedmiocie dokonano zmian, które nie zostały z nami uzgodnione.

Hamburg, kwiecień 2019

Waagen-Schmitt GmbH

Szanowni Państwo,

Firma Waagen-Schmitt GmbH gwarantuje przez 2 lata od daty zakupu bezpłatne usuwanie braków z tytułu błędów materiałowych lub produkcyjnych w drodze naprawy lub wymiany. W przypadku korzystania z gwarancji prosimy o podanie sprzedawcy artykułu wraz z dowodem zakupu (podając również powód reklamacji).

Utylizacja

Utylizacja opakowania

Opakowanie należy utylizować zgodnie z jego rodzajem. Tektura i karton powinny trafić do pojemnika na papier, folia do pojemnika na surowce wtórne.

Utylizacja produktu

Produkt należy utylizować zgodnie z przepisami obowiązującymi w danym kraju.

Urządzeń nie wolno wyrzucać razem ze zwykłymi odpadami domowymi

Po zakończeniu okresu użytkowania produkt należy przekazać do odpowiedniej utylizacji.

Surowce wtórne znajdujące się w urządzeniu zostaną przekazane do recyklingu, co zmniejszy zanieczyszczenie środowiska. Zużyte urządzenie należy oddać do punktu zbiórki odpadów elektrycznych lub do punktu zbiórki surowców wtórnych. Więcej informacji można uzyskać od lokalnego zakładu utylizacji lub administracji gminy.

Baterii i akumulatorów nie wolno wyrzucać razem z odpadami domowymi

Wszystkie baterie i akumulatory należy oddawać do punktu zbiórki w gminie, dzielnicy lub sklepie.

W ten sposób baterie i akumulatory mogą trafić do ekologicznej utylizacji.
