GEBRUIKSAANWIJZING FP E4.1 SCHOLTES

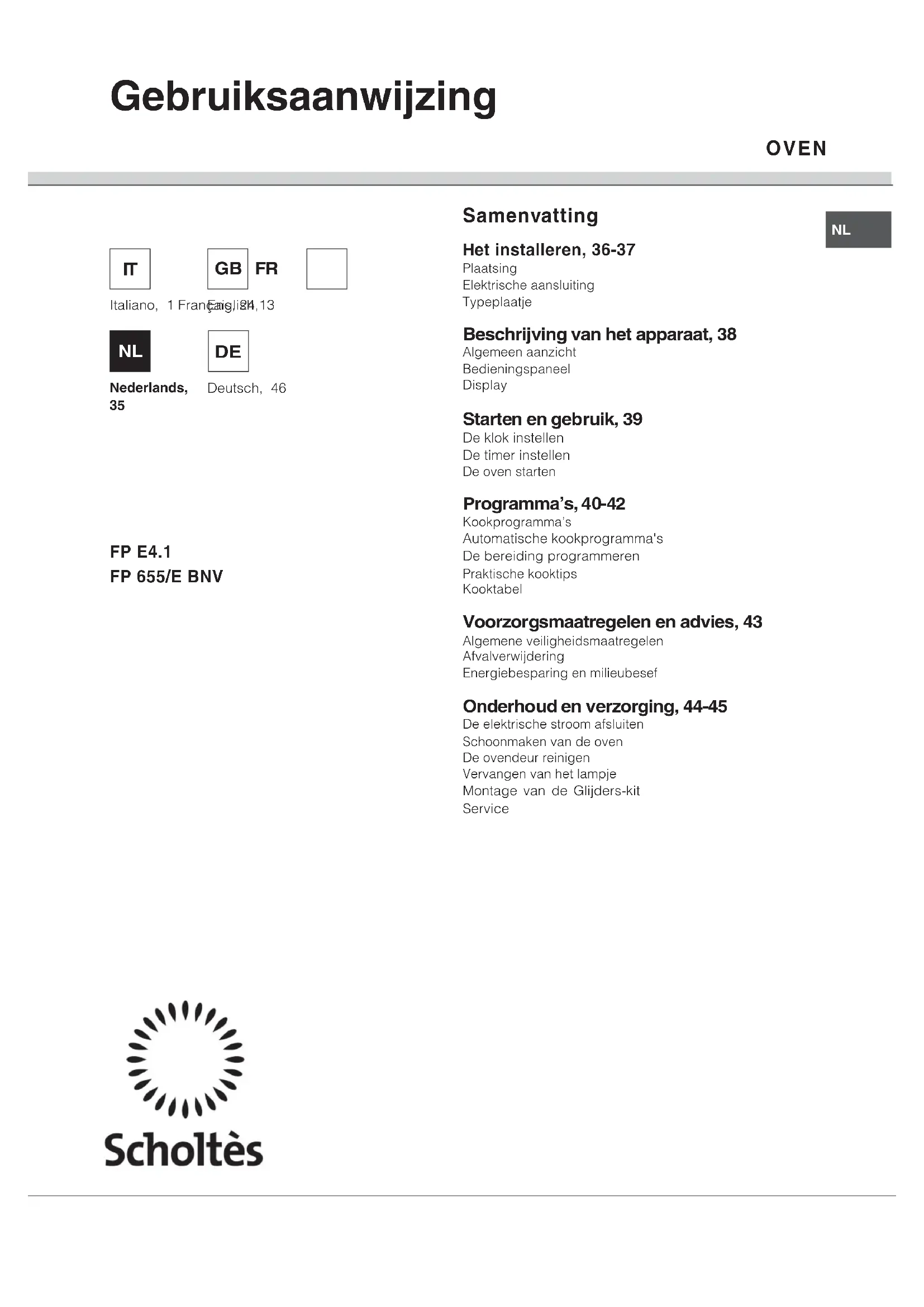

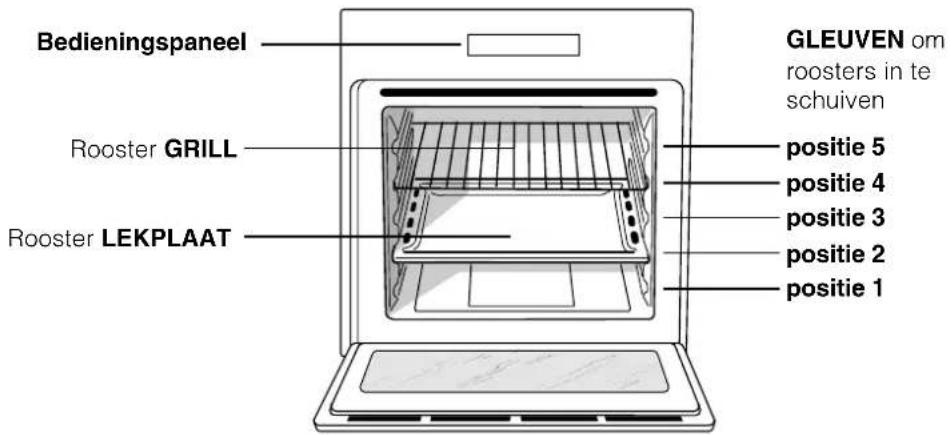

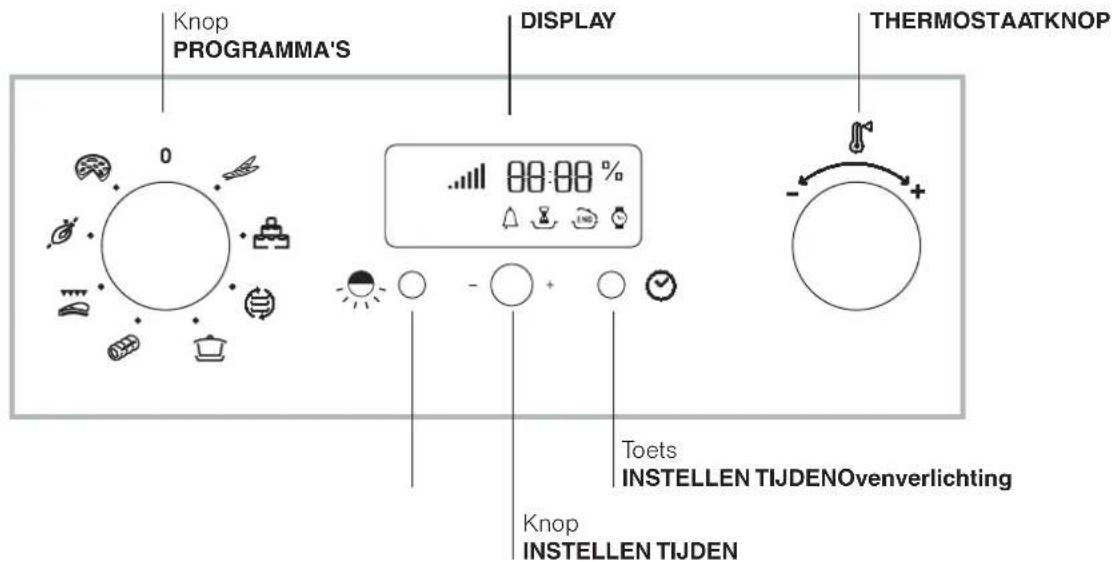

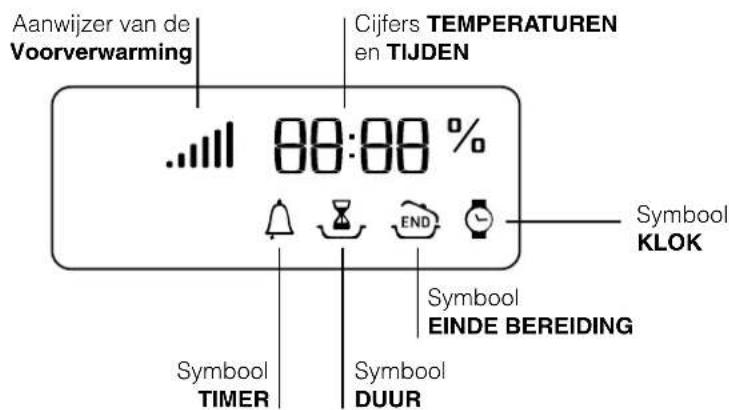

Samenvatting Het installeren, 36-37 PlaatsingElektrische aansluitingTypeplaatje Beschrijving van het apparaat, 38 Algemeen aanzichtBedieningspaneelDisplay Starten en gebruik, 39 De klok instellen De timer instellen De oven starten Programmas, 40-42 Kookprogrammas Automatische kookprogramma's De bereiding programmeren Praktische kooktipsKooktabel Voorzorgsmaatregelen en advies, 43 Algemene veiligheidsmaatregelenAfvalverwijderingEnergiebesparing en milieubesef Onderhoud en verzorging, 44-45 De elektrische stroom afsluitenSchoonmaken van de ovenDe ovendeur reinigenVervangen van het lampje Montage van de Glijders-kit Service Gebruiksaanwijzing

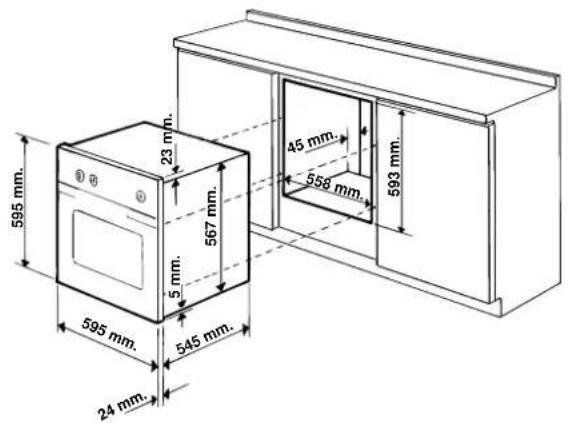

Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij de oven te bewaren zodat alle nodige informatie voorhanden blijft. Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid. Plaatsing Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen (zie Voorzorgsmaatregelen en advies). De installatie moet worden uitgevoerd dooreen bevoegd installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen. Inbouw Voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben: de zijkanten van de kastjes die aan de oven grenzen moeten hittebestendig zijn; in het bijzonder moet, in geval van meubels met fineer, de lijm bestand zijn tegen temperaturen van 100°C; voor het inbouwen van de oven, zowelonder het aanrecht (zie figuur ) alsin stapelbouw, dient het meubel de volgende afmetingen te hebben: Nadat het apparaat is ingebouwd, mag er geen contact meer mogelijk zijn met de elektrische onderdelen. Het gebruik dat staat aangegeven op het typeplaatje is gebaseerd op dit soort installatie. Ventilatie Om een goede ventilatie te kunnen garanderen is het noodzakelijk de achterkant van het meubel te verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (zie afbeeldingen). Centreren en bevestigen Regel de 4 klemmetjes aan de zijkant van de oven in overeenkomst met de 4 gaten in de lijst. De stand hangt af van de dikte van de zijkant van het meubel: als de dikte 20 mm is: verwijder het bewegende gedeelte van het klemmetje (zie afb.); als de dikte 18 mm is: gebruik de eerste gleuf; zoals door de fabrikant is voorzien (zie afb. ); als de dikte 16 mm is: gebruik de tweede gleuf (zie afb.). Om het apparaat aan het keukenkastje te bevestigen: open de ovendeur en schroef de 4 houtschroeven in de 4 gaten in de zijrand. Alle beschermende onderdelen moeten zodanig worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken. 560 mm.45 mm. 595 mm. 595 mm. 24 mm. 545 mm. 5 mm. 567 mm. 23 mm. 593 mm. 45 mm.558 mm. Het installerenNL

Elektrische aansluiting De ovens met driepolige voedingskabel functioneren met de wisselstroom, spanning en frequentie die aangegeven staan op het typeplaatje op het apparaat (zie onder). Monteren voedingskabel

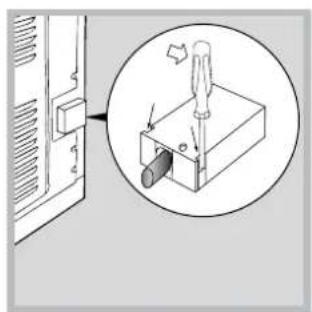

1. Licht de lipjes aan de

zijkant van het deksel van het klemmenbord op met een schroevendraaier: trek het deksel van het klemmenbord open (zie afb.).

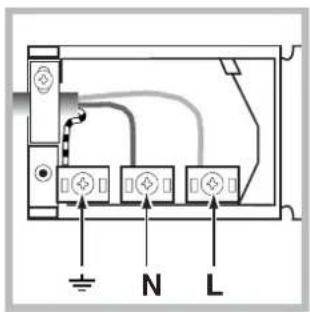

voedingskabel in werking stellen: maak de schroef van de kabelklem en de drie schroeven van de contacten L-N- los, en bevestig de draden onder de schroeven met inachtneming van de kleuren: Blauw (N) Bruin (L) Geel-Groen (zie afb.).

3. Maak de kabel vast aan de daarvoor bestemde

4. Maak het deksel van het klemmenbord dicht.

Het aansluiten van de voedingskabel aan het net Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje(zie hiernaast). Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet men tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig geplaatst worden dat hij nergens een temperatuur bereikt die 50°C hoger is dan de kamertemperatuur. De installateur is verantwoordelijk voor de correcte elektrische verbinding en het in acht nemen van de geldende veiligheidsnormen. Vóór het aansluiten moet u controleren dat: het stopcontact geaard is en voldoet aan de geldende normen; het stopcontact in staat is het maximale vermogen van het apparaat te verdragen, zoals aangegeven op het typeplaatje (zie onder ); de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje (zie onder); het stopcontact en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers. Wanneer het apparaat geïnstalleerd is, moeten de snoer en het stopcontact makkelijk te bereiken zijn. De kabel mag niet worden gebogen of samengedrukt. De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service). De fabrikant kan niet verantwoordelijkheid worden gesteld als deze normen niet worden nageleefd.

TYPEPLAATJE Afmetingen breedte 43,5 cm. hoogte 32 cm. diepte 40 cm. Inhoud liter 56 Elektrische aansluitingen spanning 220-240V ~ 50/60Hz maximum vermogen 2800W ENERGY LABEL Richtlijn 2002/40/CE op etiket van elektrische ovens. Norm EN 50304 Energieverbruik convectie Natuurlijk – verwarmingsfunctie: Traditioneel; Energieverbruikverklaring Klasse convectie Hetelucht verwarmingsfunctie: Braden. Dit apparaat voldoet aan de volgende EU Richtlijnen: 73/23/EEG van 19/02/73 (laagspanning) en daaropvolgende wijzigingen; -89/336/EEG van 03/05/89 (elektromagnetische compatibiliteit) en daaropvolgende wijzigingen - 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen - 2002/96/ECNL Algemeen aanzicht Bedieningspaneel Beschrijving van het apparaat Display Knop PROGRAMMA'STHERMOSTAATKNOPDISPLA To ets INSTELLEN TIJDENOvenverlichtingKnop INSTELLEN TIJDEN Cijfers TEMPERATUREN en TIJDEN Symbool EINDE BEREIDING Symbool KLOK Symbool DUUR Symbool TIMER Aanwijzer van de Voorverwarming Bedieningspaneel Rooster GRILL Rooster LEKPLAAT GLEUVEN om roosters in te schuiven positie 5 positie 4 positie 3 positie 2 positie 1NL

Wij raden u aan bij het eerste gebruik de oven minstens een uur leeg te laten functioneren, op maximum temperatuur en met de deur dicht. Nadat u de oven heeft uitgedaan, opent u de ovendeur en lucht u het vertrek. De lucht die u ruikt komt door het verdampen van de middelen die worden gebruikt om de oven te beschermen. De klok instellen U kunt de klok zowel instellen als de oven uit is als wanneer hij aan is, maar alleen als u geen uitgestelde bereiding heeft ingesteld.

1. Druk meerdere malen op de toets totdat het symbool

en de twee cijfers op het DISPLAY beginnen te knipperen;

2. draai aan de knop INSTELLEN TIJDEN richting de + en

de - om de uren in te stellen;

3. druk nogmaals op de toets

totdat de andere twee cijfers op het DISPLAY beginnen te knipperen;

4. draai aan de knop INSTELLEN TIJDEN richting de + en

de - om de minuten in te stellen;

5. druk nogmaals op de toets

om te bevestigen. De timer instellen Deze functie onderbreekt de bereiding niet en is onafhankelijk van het gebruik van de oven. Hij dient er uitsluitend voor een geluidssignaal te laten horen als de ingestelde minuten zijn verstreken.

1. Druk meerdere malen op de toets totdat het symbool

en de drie cijfers op het DISPLAY beginnen te knipperen;

2. draai aan de knop INSTELLEN TIJDEN richting de + en

de - om de minuten in te stellen;

3. druk nogmaals op de toets

om te bevestigen. Nu verschijnt het terugtellen, aan het einde waarvan u een geluidssignaal zult horen. De oven starten

1. Selecteer het gewenste kookprogramma door aan de knop

PROGRAMMAS te draaien.

2. De oven begint voor te verwarmen, de aanwijzers van de

voorverwarming gaan aan. De temperatuur kan veranderd worden door te draaien aan de knop THERMOSTAAT.

3. Als de aanwijzer van de voorverwarming

uitgaat en u een geluidssignaal hoort, is de voorverwarming compleet: zet de etenswaren in de oven.

4. Tijdens het koken kunt u nog altijd:

- het kookprogramma veranderen met behulp van de knop PROGRAMMAS; - de temperatuur veranderen met behulp van de knop THERMOSTAAT; - de duur en het einde van de kooktijd programmeren (zie kookprogrammas); - het koken onderbreken door de knop PROGRAMMAS weer op stand 0 te zetten.

5. Na twee uur gaat de oven automatisch uit: dit is om

veiligheidsredenen voor iedere kookfunctie van te voren ingesteld. U kunt de duur van de bereiding te veranderen (zie kookprogrammas).

6. Wanneer de stroom uitvalt en de oventemperatuur niet te

laag is geworden, gaat de oven automatisch terug naar het punt waar het programma is onderbroken. De geprogrammeerde functies worden echter niet onthouden. U dient ze daarom bij het terugkeren van de stroom opnieuw in te stellen. ! Bij de programmas FAST COOKING en BARBECUE is geen voorverwarming voorzien. ! Zet nooit voorwerpen op de bodem van de oven; u riskeert hiermee het email te beschadigen. ! Plaats de ovenschalen altijd op bijgeleverde roosters. Ventilator Om de oven van buiten niet te heet te laten worden, brengt een verkoelingsventilator een luchtstroom teweeg die tussen het bedieningspaneel en de ovendeur naar buiten komt. ! Aan het einde van de kooktijd blijft de ventilator draaien totdat de oven voldoende is afgekoeld. Ovenverlichting Als de oven uit is, kan het ovenlicht op ieder willekeurig moment aan worden gedaan door op de toets te drukken. Starten en gebruikNL

Kookprogrammas Alle programmas hebben een vooringestelde kooktemperatuur. Deze kan handmatig worden aangepast,en naar wens worden ingesteld tussen de 40°C en de 250°C. Programma BROOD Gebruik deze functie voor het bakken van brood Zie "Automatische Programma's" voor details. Programma GEBAK OVEN Alle verwarmingselementen gaan aan (onder, boven en cirkelvormig) en de ventilator gaat draaien. Deze functie is aanbevolen voor het bakken van kwetsbare gerechten (vooral taarten die moeten rijzen) en kleine gerechten die u op 3 hoogtes tegelijkertijd wilt koken. Programma MULTIKOKEN Alle verwarmingselementen gaan aan (onder, boven en cirkelvormig) en de ventilator gaat draaien. Aangezien de warmte in de hele oven constant is, zorgt de lucht dat de gerechten op gelijkmatige wijze gekookt en gebakken worden. Hier is het mogelijkmaximaal twee roosters tegelijk te gebruiken. Programma TRADITIONELE OVEN De onderste en bovenste verwarmingselementen gaan aan. Met deze traditionele kookwijze is het beter een enkel rooster te gebruiken. Programma BRADEN De bovenste en cirkelvormige verwarmingselementen gaan aan en de ventilator gaat draaien. Hiermee wordt de rechtstreekse bovenhitte van de grill gecombineerd met de circulatie van de lucht in de oven. Eventueel verbranden van de buitenkant wordt zo vermeden; de warmte dringt gemakkelijker door naar de binnenkant. Kook met de ovendeur dicht. Programma BARBECUE Het bovenste verwarmingselement gaat draaien. Het koken onder de grill is vooral aan te raden voor gerechten die een hoge en directe temperatuur aan de buitenkant nodig hebben. Kook met de ovendeur dicht. Programma BRAADSPIT Het bovenste verwarmingselement gaat aan en de ventilator gaat draaien. Deze functie is optimaal voor het braden aan het braadspit. Kook met de ovendeur dicht. Programma PIZZA Gebruik deze functie voor het bereiden van pizza's. Zie paragraaf "Automatische Programma's" voor details. Het braadspit Voor het activeren van het braadspit (zie afb.) gaat u als volgt te werk:

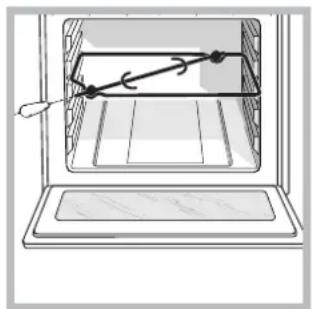

1. plaats de lekplaats in positie 1;

2. zet de steun van het braadspit op de 3e stand en steek de

vleespen in het gat achterin de oven;

3. activeer het braadspit door middel van de iconen

Als het programma is gestart, zal het braadspit stoppen met draaien wanneer u de ovendeur opent. Als u de ovendeur opent als het programma is gestart, houdt het braadspit op met draaien. Automatische kookprogramma's Deze programma's zijn geheel automatisch: de temperatuur en de tijdsduur kunnen vooraf worden ingesteld. U kunt de kooktijd variëren voor een optimaal en persoonlijk gekozen eindresultaat. Als de kookfase is bereikt laat de oven 3 geluidssignalen horen. Open de ovendeur niet teneinde te vermijden dat de tijdsduur en de temperatuur van het koken in de war raken. Programma BROOD Voor de beste resultaten raden wij u aan de volgende aanwijzingen nauwkeurig te volgen: houd u zich aan het recept; maximum gewicht per bakplaat; vergeet niet 1 dl water in de lekplaat boven de ovenschaal met het deeg te plaatsen en het bakproces te beginnen in een koude oven; het deeg moet voor 1 tot 1½ uur op kamertemperatuur rijzen, dit hangt af van de temperatuur in het vertrek, totdat het deeg vardubbeld is van volume. Recept voor BROOD : 1 bakplaat van 1000g Max, onderste ovenstand 2 bakplaten van 1000g Max, onderste stand en in het midden Recept voor 1000g deeg : 600g meel, 350g water, 10g zout, 25g verse gist (of 2 zakjes bakpoeder) Procedure:Meng het meel en het zout in een grote bak. ProgrammasNL

Week de gist met lauw water (ongeveer 35 graden). Maak een kuil in het meel. Giet er het mengsel van water en gist in Kneed het geheel totdat een homogeen deeg is gevormd dat niet plakkerig is, door het deeg 10 minuten lang met de palm van de hand plat te drukken en vervolgens weer dicht te vouwen. Vorm een bal en laat het voor ongeveer 1 tot 1½ uur rijzen (totdat het verdubbeld is), bedekt met een plastic vel. Verdeel de bal om de verschillende broden te krijgen. Leg ze op ovenpapier op de bakplaat. Bestrooi de broden met meel. Maak sneden in de broden. Giet 1 dl koud gedistilleerd water in de lekplaat en plaats hem boven de ovenschaal met het deeg. Zet ze koud in de oven Start het kookprogramma PANE Aan het einde van de baktijd laat u de broden rusten op een rooster totdat ze geheel zijn afgekoeld. Programma PIZZA OVEN Voor de beste resultaten raden wij u aan de volgende aanwijzingen nauwkeurig te volgen: houd u zich aan het recept; het gewicht van het deeg moet tussen de 500g en de 700g liggen. vet de bakplaat in. Recept voor de PIZZA : 1 bakplaat, lage ovenstand, oven koud of warm Recept voor 3 pizza's van ongeveer 550g : 1000g meel, 500g water, 20g zout, 20g suiker, 10cl Olijfolie, 20g verse gist (of 2 zakjes bakpoeder). Rijzen op kamertemperatuur : 1 uur In koude of warme oven zetten Start het programma PIZZA De bereiding programmeren De programmering is alleen mogelijk wanneer een kookprogramma is geselecteerd. Het programmeren van de kookduur

1. Druk meerdere malen op de toets totdat het symbool

en de drie cijfers op het DISPLAY beginnen te knipperen;

2. draai aan de knop INSTELLEN TIJDEN richting de + en

de - om de gewenste duur in te stellen;

3. druk nogmaals op de toets

4. als de ingestelde duur is verstreken verschijnt op het

DISPLAY het woord END, beëindigt de oven de bereiding en klinkt een geluidssignaal. B.v.: het is 9:00 uur en u programmeert een duur van 1 uur en 15 minuten. Het programma stopt automatisch om 10:15. Het einde van een bereiding programmeren Het programmeren van het einde van een bereiding is alleen mogelijk nadat u een kookduur heeft geselecteerd.

1. Volg de procedure van de duur van punt 1 t/m 3;

2. druk daarna op de toets

otdat het symbool en de twee cijfers op het DISPLAY beginnen te knipperen;

3. draai aan de knop INSTELLEN TIJDEN richting de + en

de - om de uren in te stellen;

4. druk nogmaals op de toets

totdat de andere twee cijfers op het DISPLAY beginnen te knipperen;

5. draai aan de knop INSTELLEN TIJDEN richting de + en

de - om de minuten in te stellen;

6. druk nogmaals op de toets

7. als de ingestelde duur is verstreken verschijnt op het

DISPLAY het woord END, beëindigt de oven de bereiding en klinkt een geluidssignaal. De symbolen en gaan aan om aan te geven dat een programmering is uitgevoerd. Op het DISPLAY verschijnen om de beurt de eindtijd en de duur van de bereiding. Om een programmering te annuleren draait u de knop PROGRAMMAS op stand 0. Praktische kooktips Gebruik voor het koken met de heteluchtoven nooit de standen 1 en 5: de hete lucht zou fijne gerechten kunnen verbranden. Bij de functies BRAADSPIT, BARBECUE of BRADEN in het bijzonder wanneer u het braadspit gebruikt, raden wij u aan de lekplaat op stand 1 te zetten om eventueel vet of jus op te vangen. MULTIKOKEN Gebruik de standen 2 en 4, en plaats de gerechten die meer warmte nodig hebben op stand 2. Plaats de lekplaat op de onderste stand en de grill op de hoogste. BARBECUE Plaats de grill op stand 3 of 4, plaats de gerechten op het midden van de grill.

Wij raden aan de temperatuur op maximum te zetten. Het is normaal dat het bovenste verwarmingselement niet constant aan blijft: zijn werking wordt geregeld door een thermostaat.NL

Kooktabel Programma's Gerechten Gewicht (kg) Roosterstanden Voorverwarmen Aangeraden temperatuur (°C) Kooktijd (minuten) Vruchtentaart (harde bodem) 0,5 1 of 2

220-230 20-25 Vruchtentaarten (harde/zachte bodem) op 2 roosters 1 en 3

180 30-35 Cake op 2 roosters (op lekplaat) 1 en 3

190 20-25 Koekjes op 2 roosters 1 en 3

190 10-20 Kaaskoekjes op 2 roosters 1 en 3

210 20-25 Mul tikoken Hartige taarten 1 en 3

nee 250 70-80 Barbecue Lam aan het spit (indien braadspit aanwezig)

250 70-80 Kip aan het spit 1.5 - no 250 70-80 Braadspit Eend aan het spit 1.5 - no 250 60-70

De kooktijden dienen slechts als indicatie en kunnen naar eigen smaak aangepast worden. De voorverwarming van de oven is door de fabriek ingesteld en kan niet handmatig worden gewijzigd.NL

Voorzorgsmaatregelen en advies ! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen. Algemene veiligheid Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis. Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert. Maak gebruik van de handgrepen aan de zijkant van de oven om het apparaat te verplaatsen. Raak het apparaat niet blootsvoets of met natte handen of voeten aan. Het apparaat dient om gerechten te koken. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die beschreven staan in deze handleiding. Tijdens het gebruik van de oven worden de verwarmingselementen en enkele delen van de oven deur zeer heet. Raak ze niet aan en houd kinderen op een afstand. Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de oven terechtkomen. Laat de ventilatieopeningen en warmteafvoer vrij. Pak het handvat van de ovendeur alleen in het midden vast: aan de zijkant zou het heet kunnen zijn. Gebruik altijd ovenwanten om gerechten in de oven te zetten en eruit te halen. Plaats geen aluminiumfolie op de bodem van de oven. Plaats geen brandbaar materiaal in de oven: als de oven plotseling aan zou worden gezet, zou dit materiaal vlam kunnen vatten. Controleer altijd dat de knoppen in de stand l/ ¡ staan als het apparaat niet wordt gebruikt. Trek de stekker nooit uit het stopcontact door aan het snoer te trekken, maar altijd door de stekker direct beet te pakken. Maak het apparaat niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit. Probeer in geval van storingen nooit zelf de interne mechanismen van het apparaat te repareren. Neem contact op met de Technische Dienst (zie Service). Plaats geen zware voorwerpen op de open ovendeur. Afvalverwijdering Het verwijderen van het verpakkingsmateriaal: houdt u aan de plaatselijke normen zodat het materiaal hergebruikt kan worden. De Europese richtlijn 2002/96/EG, betreffende afgedankte elektrische en elektronische apparatuur (AEEA), voorziet dat huishoudelijke apparatuur niet met het normale afval mag worden meegegeven. De verwijderde apparaten moeten apart worden opgehaald om het terugwinnen en recyclen van de materialen waaruit ze bestaan te optimaliseren en te voorkomen dat er eventuele schade voortvloeit voor de gezondheid en het milieu. Het symbool van de afvalemmer met een kruis staat op alle producten om de consument eraan te herinneren dat dit gescheiden afval is. Om meer informatie te verkrijgen betreffende een juiste verwijdering van huishoudapparaten kan de consument zich richten tot de gemeentelijke reinigingsdienst of de verkopers. Energiebesparing en milieubehoud Door de oven te gebruiken vanaf het late middaguur tot aan de vroege ochtend zorgt u ervoor dat uw elektriciteitscentrale minder wordt belast tijdens het spitsuur. De optie waarmee u programmas voorprogrammeert, in het bijzonder de uitgestelde kooktijd (zie Programmas), kunnen u hierbij helpen. Houdt bij de functie GRATINEREN altijd de ovendeur dicht: dit om betere resultaten te bereiken en voor een betere energiebesparing (circa 10%). Houd de afdichtingen altijd schoon zodat ze goed aansluiten op de deur en er geen hitte vrij kan komen.NL

Onderhoud en verzorging De elektrische stroom afsluiten Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat. Reinigen van het apparaat De buitenkant, dus zowel het email en het roestvrij staal als de rubberen afdichtingen, kunnen met een spons en een sopje worden afgenomen. Als de vlekken moeilijk te verwijderen zijn, kunt u een speciaal reinigingsmiddel gebruiken. Na het reinigen dient u alles goed af te spoelen en te drogen. Gebruik geen schuurmiddelen of bijtende producten. De binnenkant van de oven kunt u het beste direct na gebruik schoonmaken, als hij nog lauw is. Gebruik warm water en een schoonmaakmiddel, spoel vervolgens af en droog met een zachte doek. Gebruik geen schuurmiddelen. De accessoires kunnen gewoon worden afgewassen (eventueel ook in de vaatwasser), met uitzondering van de geleiders. Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat. De ovendeur reinigen Reinig het glas van de deur met een spons en niet schurende producten. Droog met een zachte doek. Gebruik geen ruwe schurende materialen of scherpe schrapertjes die het oppervlak zouden kunnen krassen waardoor als gevolg het glas zou kunnen barsten. U kunt voor een grondige reiniging de ovendeur verwijderen:

2. til de hendeltjes op die zich

aan de twee scharnieren bevinden en draai ze (zie afbeelding);

3. pak de deur aan de

zijkanten beet en sluit hem langzaam, maar niet helemaal. Trek dan de deur naar u toe en haal hem uit zijn voegen (zie afbeelding). Zet de deur weer op zijn plaats door deze handelingen in omgekeerde volgorde uit te voeren. Het controleren van de afdichtingen Controleer regelmatig de staat van de afdichtingen rondom de ovendeur. In het geval de afdichtingen beschadigd zijn, dient u zich tot de dichtstbijzijnde Technische Dienst te wenden (zie Service). Gebruik de oven niet voordat de reparatie is uitgevoerd. Vervangen van het lampje Voor het vervangen van het ovenlampje*:

1. Schroef het glazen lampenkapje los.

2. Schroef het lampje los en vervang het met eenzelfde soort

lampje: sterkte 25W, fitting E 14.

3. Plaats het deksel er weer op (zie afb.).

Voor het vervangenvan hetovenlampje*:1. Dient u het glazen lampenkapje los te halen metbehulp van een schroevendraaier.2. Schroef het lampje los en vervang het met eenzelfdesoort lampje: sterkte 15W, fitting E 14.Breng het glazen plaatje weer aan en let erop dat de afdichting op zijn plaats zit (zie afb.). GlasplaatAfdichting Lamp Ovenruimte

Slechts op enkele modellen aanwezig.NL

Service Belangrijk: Het apparaat is voorzien van een diagnostisch systeem dat eventuele storingen opspoort. Deze kunt u op het display aflezen met berichten zoals: F gevolgd door nummers. In dit geval moet u de technische dienst inschakelen. Wendt u nooit tot niet erkende monteurs. Dit dient u door te geven: Het soort storing; Het model apparaat (Mod.) Het serienummer (S/N) Deze laatste informatie bevindt zich op het typeplaatje op het apparaat Montage van de Glijders-kit Zo monteert u de glijders:

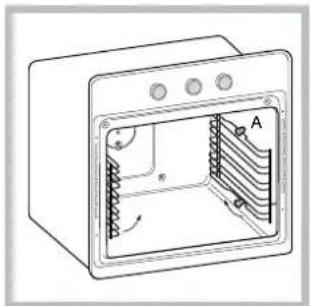

1. Verwijder de twee

draagrekken door ze uit de afstandleiders A te trekken (zie afbeelding).

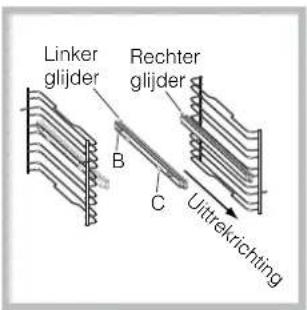

waarop u de glijders wilt plaatsen. Plaats eerst de drukknop B op het draagrek en vervolgens de drukknop C, lettend op de uittrekrichting van de glijder.

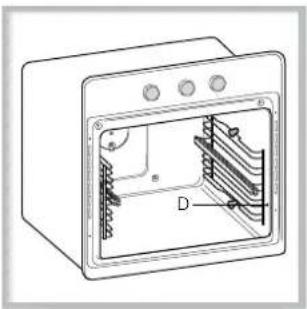

draagrekken, met de glijders gemonteerd, in de betreffende gaten op de wanden van de oven (zie afbeelding). De gaten voor het linker draagrek bevinden zich aan de bovenkant, terwijl de gaten voor het rechter draagrek zich aan de onderkant bevinden.

4. Zet tenslotte de draagrekken vast op de

afstandleiders A. Plaats de geleiders nooit in stand 5.

Linker glijder Rechter glijder Uittrekrichting DDE BACKOFEN FP E4.1
