Producttype	Inbouw gasfornuis
Merk	HOTPOINT-ARISTON
Model	DD 752 WHA(ICE)
Voeding	Gas (butaan, propaan of aardgas) en elektrisch (ontsteking)
Aantal branders	4 (Snel Verlaagd, Half Snel, Hulp, Mini WOK)
Vermogen brander Mini WOK	3.50 kW (butaan)
Vermogen brander Snel Verlaagd	2.60 kW
Vermogen brander Half Snel	1.65 kW
Vermogen brander Hulp	1.00 kW
Ontsteking	Elektrisch geïntegreerd in de knoppen
Beveiligingsinrichting	Thermokoppel (gasafsluiting wanneer vlam uitgaat)
Oppervlaktemateriaal	Roestvrij staal en glas
Type bediening	Draaiknoppen
Elektrische spanning	230 V ~ 50/60 Hz
Reiniging	Met warm water en neutraal reinigingsmiddel, vermijd schuurmiddelen
Onderhoud van branders	Afneembare onderdelen met de hand wasbaar, controleer de openingen
Veiligheid	Toezicht op kinderen, geen stoomreiniger, geen externe timer
Installatie	Vereist ventilatie, inbouw met specifieke uitsparing
Normen	Conform de Europese richtlijnen (Laagspanning, EMC, Gas, AEEA)
Meegeleverde accessoires	Afdichtingsring, bevestigingshaken, reserve-injectoren

Veelgestelde vragen - DD 752 WHA(ICE) HOTPOINT-ARISTON

Hoe steek ik een brander aan?

Druk de bijbehorende knop volledig in en draai deze tegen de klok in naar de maximale stand. Houd 2-3 seconden ingedrukt als het beveiligingsapparaat aanwezig is. Als de elektrische ontsteking is ingebouwd, vonkt de bougie automatisch.

Wat moet ik doen als de brander niet ontstoken wordt?

Controleer of de gasopeningen niet verstopt zijn, of de onderdelen van de brander correct zijn gemonteerd en of er geen tocht is. Zorg er ook voor dat gas en elektriciteit goed zijn aangesloten.

Hoe reinig ik het kookoppervlak?

Gebruik warm water met een neutraal reinigingsmiddel en een zachte doek of spons. Vermijd schurende, corrosieve, chloorhoudende producten en schuursponsjes. Veeg zure of alkalische stoffen onmiddellijk weg.

Kan ik een wok op dit fornuis gebruiken?

Ja, de Mini WOK-brander (MW) is bedoeld voor woks. Gebruik pannen met een diameter van 24-26 cm en zorg dat de bodem plat en stabiel is.

Welke soorten pannen worden aanbevolen?

Gebruik pannen met een platte bodem en deksel, gecentreerd op de brander. Voor de Snel Verlaagd-brander: diameter 24-26 cm; Half Snel: 16-20 cm; Hulp: 10-14 cm; Mini WOK: 24-26 cm.

Wat te doen bij onbedoeld uitgaan van de vlam?

Draai de knop naar de uit-stand (symbool ●) en wacht minstens 1 minuut voordat u opnieuw probeert aan te steken, zodat het gas kan verdwijnen.

Hoe pas ik het fornuis aan op een ander type gas?

Vervang de injectoren van de branders door die geschikt zijn voor het nieuwe gas (zie kenmerktabel). Voor de minimuminstelling draait u de bypass-schroef. Na de handeling vervangt u het gaslabel.

Wat zijn de essentiële veiligheidsmaatregelen?

Laat nooit olie of vet op een brander onbeheerd achter. Blus geen brand met water; gebruik een deksel of branddeken. Reinig niet met een stoomreiniger. Houd kinderen op afstand.

Hoe installeer ik het kookoppervlak?

De installatie moet door een vakman worden uitgevoerd. Houd de minimale afstanden tot meubels en afzuigkap aan (minstens 650 mm). Zorg voor voldoende ventilatie en gebruik de meegeleverde bevestigingshaken.

Wat te doen als de brander in de minimumstand uitgaat?

Controleer of de gasopeningen niet verstopt zijn, of er geen tocht is en of de minimuminstelling correct is uitgevoerd (bypass-schroef). Neem indien nodig contact op met de klantenservice.

GEBRUIKSAANWIJZING DD 752 WHA(ICE) HOTPOINT-ARISTON

Gebruiksaanwijizing,2

Belangrijk,6

Service,9

Beschrijving van het apparatusat,11

Het installeren,53

Starten en gebruik,57

Voorzorgsmaatregelen en advies,57

Onderhoud en verzorging,58

Storingen en oplossingen,58

Türkce

Kullanim talimatlari

SETÜSTÜ

Icindekiler

Kullanim talimatlari,2

Uyari,6

Teknik Servis,9

Cihazin tantimi,11

Montaj,60

Bastmatve kullanim,64

PAS OP: Dit apparaat enijken bereikbare onderdelen wordenijdens gebruik zeer heet. Zorg ervoor de verwarmende elementen Niet aan te raken. Zorg ervoor dat kinderen die kleiner dan 8aaroudল Niet dicht bij het apparaat kuren komen, tenzij onder constanttoezicht.Het huidige apparaat mag alleen door kinderen van 8aar en ouder en door personen met een beperkt lichamelijk,sensorieel of geestelijk vermogen,of zonder ervaring en kennis worden gebruikt,mits ze onder adequaat toezicht,zijn,of mitszeijn ondderricht m.b.t.het veilige gebruik van het apparaat en zich bewust+zijn van de betreffende gesvaren.Voorkom dat kinderen met het apparaat spelen.De Reinigings- en onderhoudshandelingen

mogen Niet door kinderen worden uitgevoerd, tenzij onder toezicht.

PAS OP: Het kan gevaarlijk zijn een fornuis met vet of olie onbewaatkt te lately. Er kan brand ontstaan. U要去 NOOT proberen een vlam/brand te blussen met water. U dient daarentegen het apparaatuit te schakelen en de vlam te bedekken met bijvoorbeeld een (blus)deken.

PAS OP: Brandgevaar: maar nooit voorwerpen op het kookoppervlak liggen.

Gebruik nooit huishoudapparaten met stoom of hoge druk voor het reinigen van de kookplaat.

Verwijder eventuele geknoeide vloeistoffen van de dekplaat voordat u hem opent. Doe het glazen deksel (waar aanwezig) Niet omlaag als de gasbranders of de elektrische plank nog warmন.

Het apparatus is nicht geschickt om te worden ingeschakeld m.b.v. een externte timer of door een gescheden afstandsbedieningssystem.

PAS OP: het gebruik van ongeschikte kookplaatbeschemmingen kan ongelukken veroorzaken.

PAS OP: In het geval van beschadiging van de glazenplaat:

• doe onmiddelijk alle branders UIT en eventuele elektrische verwarmingselementen, en schakel het apparaat los van het elektriciteitsnet
• raak het oppervlak van het apparaat Niet aan.

TR

Uyari

• het type storing
• het model apparaat (Mod.)
• het seriENUMmer (S/N)

Deze informatatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

TR

Teknik Servis

Beschrijving van het apparatus

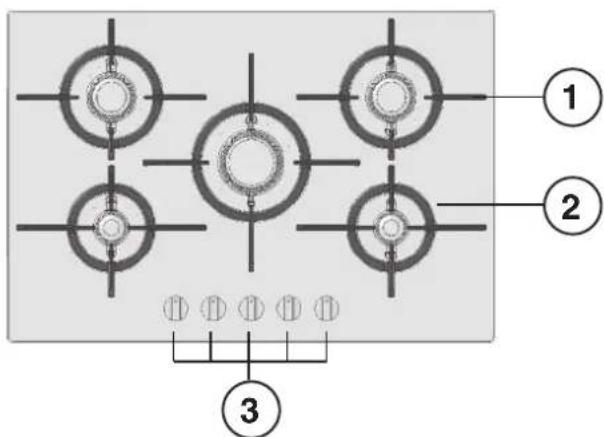

Algemeen aanzlicht

1. Roosters voor PANNEN
2. GASBRANDERS
3. Knoppen voor het regelen van de GASBRANDERS
4. Bougie voor ontsteking van de GASBRANDERS
5. VEILIGHEIDSMECHANISME

GASBRANDERS hebben verschillende afmetingen en vermogen. Kies de brander die het best overeekenkomt met de diameter van de pan die u wilt gebruiken.
- Knuppen van de GASBRANDERS voor het regelen van de vlam.
- Bougie voor het ontsteken van de GASBRANDERS: zorgt voor een automatische ontsteking van de gekozen brander.
VEILIGHEIDSMECHANISME zorgt ervoor dat de gastoevoer worden onderbroken als de vlam per ongeluk uitgaat.

TR

Cihazin tanitimi

Genel görünüm

1. PIISIRME KAPLARI icin destek izgaralari
2. GAZ BRULORLERI
3. GAZ BRULORLERI icin kumanda duqmeleri
4. GAZ BRULORLERI yakma bujisi

5. EMNIYET DZENEGEI

6. GAZ BRÜLÖRLERI farkli ebat ve güçlere sahiptir. Kullanacàgıniz kabin capina en uygün olani seciniz.
   Alev ayarlanmasi icin GAZ BRULORLERI kumanda duqmeleri.

7. GAZ BRULORLERIÇAKMAKLARI seçilmiş olan brülorün otomatik olak yakuimasi saglar.
8. EMNIYET DONANIMI alev kazara sändügünde, gaz*cikisi dindurur.

IT

Installazione

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanner u het product weggeeft, verkoopt, of wanner u verhuist, dient u dit boekje bij het apparaat te bewaren zDat alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installment, gebruik eneiligkeit.

Plaatsing

Het verpakkingsmaterial is nicht bestem voor kinderen en dient waarom te worden weggegooid volgens de geldende normen voor geschaden afvalverameling (zie Voorzorgsmaatregelen en advies).
! De installmentie moet worden uitgevoerd door een bevoegde installeur en volgens de instructies van de fabrikant. Een verkeerde installmentie kan schade berokkenen aan Personen, dieren of dingen.
! Dit apparaat mag alleen geinstalleerd worden en functiomeren in goedGeVentileerde vertrekken volgens de voorschriften van de van kracht zijnde Nationalaal geldende normen. De volgende eisen要去en in acht genomen worden:
- Het vertrek要去 voor de verbrandingsrook over een afvoersystem aan buiten toe beschikken. Dit kan gebeuren door middel van een afzuigkap of een elektrische ventilator die automatisch aangaan elke keer als het apparatusaat worden aangezet.

• Het vertrek要去 een luchttoeoversystem hebben dat dient voor de normale verbranding van het gas. De luchttoevoer die nodig is voor een nomale verbranding要去 nicht minder dan 2m^3/h zijn per kW geinstalleerd vermogen.

Dit systeem kan worden uitgevoerd door lucht direct van buiten te onttrekken door middel van een buis met een doorsnede van minstens 100 cm^2 en die zodenig is geplaatst dat hij Niet per ongeluk verstopt kan raken.

Een andere manier is door op indirecte wijze lucht te onttrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis, zoals boven beschreiben, met buiten zich verbonden en die geen gemeinschappelijk delen zich van het huis en ook geen ruimtes met hoog brandgevaar of sloapkamers.

• Bij een intensief en langdurig gebruikvan het apparaat kan een extra ventilatie nodig zich, bijvoorbeeld door een raam te openen of betere ventilatie door de het vermogen van de reeds aanwezigeme Mechanische afzuiging te verhogen.
• (voor Belgie) De gassen van vloeibaar gemaakte gasmengsels (LPG)ঀ zwaarder dan lucht en blijven laag hangen. Om deze reden要去en vertrekken waar LPG-flessen staan laag geplaatste ontluchtingsopeningen

hebben voor het afvoeren van eventuele ontsnapt gas. Lege of halfvolle LPG-flessen mogen dus nicht worden geinstalleerd of bewaard in vertrekken die lager liggen dan de vloer (kelders, enz.). Het is better alleen de in gebruik zijnde fles in het vertrek te bewaren, zodanig geplaatst dat hij Niet inrechtstreeks contact staat met warmtebronnen (oven, open haard, kachel, enz.) die hem tot temperaturen van meer dan 50^ zouden konnen brengen.

Inbouw

Voor een juiste installmentie van de kookplaat要去en de volgende voorzorgsmaatregelen in zich worden genomen:

• De meubels die direct naast de kookplaat staan en hierboven uitsteken,要去en op minstens 200mm van de rand van deplaat staan.
• Een afzuigkap moet worden geinstalleerd volgens de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap zich en ieder geval op een afstand van minstens 650~mm (zie afbeelding).
• Hang de keukkenastjes naast de kap op een minimum hoogte van 420 mm van het keukenblad (zie afbeelding).

Als de kookplaat onder een keukenkastje wordt geplaatst, moet deze zich op een afstand van minstens 700~mm van het keukenblad bevinden.

• De opening van het meubel moet de afmetingen hebben die in de afbeelding� aangegeven.

De bevestigingsklemmen makeen een bevestiging möglichk van de kookplaat aan een keukenblad van tussen de 20 en 40mm dik. Voor een goede bevestiging raden wij u aan alle bijgeleverde haken te gebruiken.

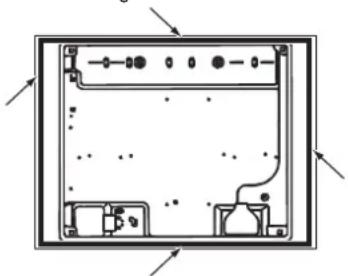

• Voordat u overgaat tot bevestiging aan de aanrecht要去 de afdichting (bijgeleverd) aanbrengen langs de omtrek van de kookplaat zoals aangegeven in de afbeelding.

Schema voor de bevestiging van de haken

Stand haak voor keukenblad Stand haak voor keukenblad H=20mm H=30mm

Voor

Stand haak voor keukenblad Achter H=40mm

! Gebruik de haken die u vindt in de "toebehorenverpakking"
- Als de kookplaat Niet boven een inbouwoven worden geinstalleelerd, moet u een houten isolatieplank aanbrengen. Deze要去 een minimum afstand van 20mm van de onderkant van de kookplaat worden geplaatst.

Ventilatie

Om een goede ventilatie te bereiken moet u de城县kant van het meubel verwijderen. Het verdient de voorkeur de oven op twee houten balken teplaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45× 560mm (zie afbeeldingen).

! Het is alleen möglichk de kookplaat boven inbouwovens te installereren als\ deze zich voorzien van afkoelingsventilatie.

Elektrische aansluiting

De kookplaten met driepolige voedingskabel werken met de wisselstroom, spanning en freiendentie die aangegeven zijn op het typeplaatje (aan de onderkant van de kookplaat). De aarding van de kabel worden aangegeven door de kleuren geel-groen. Als het fornuis worden geinstalleerd boven een inbouwoven要去 de elektrische aansluitingen van fornuis en oven apart worden uitgevoord, zowel voor veiligheidsredenen als voor het eventuele makkelijker verwijderen van de oven.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatie.

Wonneer het apparaat rechtstreeks op het net wordt aangesloten要去 u tussen het apparaat en het net eeneerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm ,aangepast aan het elektrische vermogen en voldoend aan de geldende nomen (de aarding mag Niet worden onderbroken door de schakelaar).De voedingskabel moet zodenig worden geplaatst dat hij nergens een temperatuur bereikt van 50^ hoger dan de kamertemperatuur.

! De installeur is verantwoordelijk voor een correcte elektrische aansluiting en het in alot nemen van de veiligheidsnormen.

Voor het aansluiten要去 u controlleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;

• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;

• de spanning zich bevindt:tussen de waarden die staan aangegeven op het typeplaatje;

• het stopcontact en de stekker overeenkomen. Als dat nicht zo is, dient u ofwel de stekker ofwel het stopcontact te verrangen; gelebruik geen verlengsnoeren of dubbelstekkers.

! Wanner het apparaat geinstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zijn.
! De kabel mag nicht worden gebogen of samengedrukt.
! De kabel moet vanijd totijd worden gecontroleerd en mag alleen door ergende monteurs worden verrangen (zie Service).
! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen Niet worden nageleefd.

Gasaansluiting

De aansluiting van het apparaat aan de gasbuizen moet worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het formuis is ingesteld voor het type gas dat men gaat gebruiken. In het omgekeerde geval (voor Belgie) gaat u te werk zoals beschreven in de paragraaf "Aanpassing aan verschillende types gas".

Om het apparaat aan de gasbuizen aan te sluiten (112E+3+ voor Belgie en 12L voor Nederland), dient men eerst de verbinder te monteren."R" (Deze is op aanvraag verkrijgbaar bij de technische-service-dienst Ariston) Tevens dient men zijn pakking op de verbinder "G", die er uit ziet als een L", van de voedings-struktuur te monteren. De verbinder is gedraad: rond mannelijk 1/2 gas.

De aansluiting voert men uit met behulp van:

• een onbuigbare buis

• of met een flexible buis van roestvrij staal die in de muur zit en voortzet met bedrangingsverbinder.

Daar bij dient het apparaat uitergerust teijken van een gaskraantje die gemakkelijk draaabaar dient teijken, dient dit gaskraantje aan de huidige Nationale Nomen te voldoen.

Aansluiting met onbuigzame buis (koper of staal)

! De aansluiting aan de gasleiding moet zodenig worden uitgevoerd dat het apparaat Niet beweegt.

Op de voedingsstructuur van het apparaat bevindt zich een "L"-vormig, richtbaar verbindingsstuk waarvan de afdichting is verzekerd door een pakking. Als het verbindingsstuk gedraaid moet worden is het absolutoodoodzakelijk de pakking te verrangen (bij het apparaat geleverd). Het verbindingsstuk waardoor het gas toegang krijt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

Aansluiting met een roestvrije stalen flexibele buis aan een onafgebrozen wand voorzien van aanhechtingen met schroefdraad.

Het verbindingsstuk waardoor het gas toegang krijt tot het formuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

De in werkung stelling van deze buizen moet zodanig worden bewerkstelligd dat hun lenghte in uitgerolde toestand Nieteer dan 2000~mm is. Nadat de aansluiting heeft plaatsgevonden moet u controeren dat de flexibele metalenUISNIS NNTI 11111111111111111111111111111111111111111111111

! Gebruik uitsluitend buizen en afdichtingen die voldoen aan de geldende landelijke normen.

Controleren gasdichtheid

! Nadat het installereren heeftplaats gezonden要去 de perfecte gasdichtheid van alle verbindingsstukken worden gecontroleerd met een zeepoplossing en nooit met een vlam.

Aanpassen aan de verschillende soorten gas (voor Belgie)

Voor het aanpassen van de kookplaat aan een ander soort gas dan waarvoord hij is bestemd (aangegeven op het typeplaatje aan de onderkant van de kookplaat of op de verpakking),要去en de straalpijpjes van de branders op de volgende wijze worden verwangen:

1. Verwijder de roosters van de kookplaat en schuif de brandersuit hun plaats.
2. Schroef de straalpijpjes los met een steeksleutel van 7mm en verrang ze met de straalpijpjes geschikt voor het neue type gas (zie tabel 1 "Kenmerken van de branders en de straalpijpen").

In het geval van een brander Mini WOK要去 men een steeksleutel van 7mm gebruiken om de branderkop los te draaien (zie afbeelding).

1. Zet de onderdelen weeer op hun plaats door de handelingen in omgekeerde volgorde uit te voeren.

2. Aan het einde van deze handelingen要去 het oude etiket dat de gasinstelling aangeeftervangen met het etiket dat overeenkomt met hetijke gas dat ugaat gebruiken, verkrijgbaar bij once Technische Service Centers.

3. Regelen primaire lucht van de straalpijpjes (voor Belgie)

De branders haben geen regeling van de primaire lucht nodig.

• Het regelen van de minimumstand (voor Belgie)
• Zet het kraantje op de minimumstand;
• Verwijder de knop en draai aan het regelschoefje in of naast de spel van het kraantje totdat u eenkleine, regelmatige vlam bereikt.
• Controller of de brander aanblift als u de knop snel van hoog maar laag draait.
• Als bij de apparaten met een veiligheidsmechanisme (thermo-element) dit systemen Niet werkt als de branders op de minimum stand staan,要去 het minimum verhogen door aan de stelschroef te draaien.

1. Als de regeling voltooid is moet u de zegels op de bypass schroefjes weeer op hun plaats brengen met zagellak of dergelijk materiaal.
   !Bij vloeibaar gas moet het regelschroeefje geheel zichd worden geschroefd.
   ! Aan het einde van deze handelingen moet u het oude etiket van de gasinstelling verrangen met het etiket dat correspondeel met het neue gas, verkrijgbaar bij once Technische Service Centers.

! Als de gasdruk van het gebruekte gas verschillend (of variabel) is dan hetgeen is voorzien, moet op de toevoerbuis een drukteregelaar worden aangebracht die voldoet aan de geldende landelijkne normen.

TYPEPLAATJE
Elektrische aansluitingen	zie typeplaatje
CE	Dit apparaat voldoet aan de volgende EU Richtlijnen: - 2006/95/EG van 12/12/06 (Laagspanning) enaaropvolgende wijzigingen - 2004/108/EG van 15/12/04 (Elektromagnetische Compatibiliteit) enaaropvolgende wijzigingen - 93/68/EG van 22/07/93 enaaropvolgende wijzigingen. - 2009/142/EG van 30/11/09 (Gas) enaaropvolgende wijzigingen. - 2012/19/EU enaaropvolgende wijzigingen.
ECODESIGN	EU reglement nr. 66/2014 met integratie van richtlijn 2009/125/EC. EN 30-2-1reglement

Kenmerken van de branders en de straalpijpjes

Table 1 (Voor Belgie)				Vloeijaar gas Natuurlijk			gas
Gaspit Doorsnee	(mm)	Thermisch vermogen kW (p.c.s.*) Nominal	Gereduc.	By-pass 1/100 (mm)	Straal. 1/100 (mm)	Bereik* g/h Butane G2	Straal. 1/100 (mm)	Bereik* l/h 0	Thermisch vermogen kW (p.c.s.*)	Bereik* l/h G25Propanea
Gereduceerd snel (RR)	100	2.60	0.70	39	80	189	186	110(Y)	248	2.60
Half-snel (S)	75	1.65	0.40	28	64	120	118	96(Z)	157	1.65
Saarbrander (A)	55	1.00	0.40	28	50	73	71	79(6)	95	1.00
Mini WOK (MW)	110	3.50	1.30	61	91	254	250	138	333	3.30
Spanning van voeding	Nominale (mbar) Minimum (mbar) Maximum (mbar)					28-30 20 25 35 45	37 20 15 25 20		25 15 30

Table 1 (Voor Nederland)				Natuurlijk gas
Gaspit Doorsnee	(mm)	Thermisch vermogen kW (p.c.s.*)		Straal. 1/100 (mm)	Bereik* l/h G25
		Nominal	Gereduc.
Gereduceerd snel (RR)	100	2.60	0.70	110(Y)	288
Half-snel (S)	75	1.65	0.40	96(Z)	183
Saarbrander (A)	55	1.00	0.40	79(6)	111
Mini WOK (MW)	110	3.50	1.30	138	365
Spanning van voeding	Nominale (mbar)				25
	Minimum (mbar)				20
	Maximum (mbar)				30

• Met 15°C en 1013,25 mbar-droog gas
  P.C.S. Propaangas = 50,37 MJ/kg
  P.C.S. Butangas = 49,47 MJ/kg
  P.C.S. Natuurlijk gas G20 = 37,78 MJ/m³
  P.C.S. Natururlijk gas G25 = 32,49 MJ/m³

DD 751 W/HA(BK)

DD 752 W/HA(ICE)

Starten en gebruik

Opiegedere knop staat aangegeven waar de gasbrander zich precies bevindt.

Gasbranders

De gekozen brander kan met de betreffende knop als volgt worden geregeld:

Om een van de branders aan te steken dient u er een vlam ofaansteker bij te houden, de knop stevig in te drukken en tegen de klok in te draaien tot u het maximum vermogen hebelt bereikt.

In de uitvoeringen die zichen voorzien van een veiligheidsmechanisme要去 de knop circa 2-3 seconden lang ingedrukt honden totdat het element dat automatisch de vlam ontstoken houdt, warm worden.

Enkele modellen zijn voorzien van ontsteking in de bedieningsknoppen zich; in dit geval is er de ontsteking maar ontbreekt het knopje.

Voor het aansteken van de gekozen gasbrander drukt u de betreffende knop in, u draait hem tegen de klok in tot aan de positie van maximum sterkte en u houdt hem ingedrukt totdat hij aan gaat.

! Mocht een gasbrander per ongeluk uitgaan, draai dan de knop uit en wacht minstens 1 minut voordat u hem wee probeert aan te steken.

Om de brander uit te doen moet u de knop geheel met de klok meedraien todat hij Niet meer verdier kan (tot aan het symbool "").

Praktisch advies voor het gebruik van de branders

Voor een optimaal rendement dient u het volgende te onthouden:

• Gebruik voor iedere brander de pan die erop past (zie tabel) om te vermijden dat de vlammen er onderuit vandaankommen.
• Gebruik alleen pannen met een platte bodem en met een deksel erop.
• Draai de knop op het minimum zodia het kookpunt is bereikt.

Brander	Ø Diameter pan (cm)
Gereduceerd snel (RR)	24 - 26
Half-snel (S)	16 - 20
Spaarbrander (A)	10 - 14
Mini WOK (MW)	24 - 26

Voor het herkennen van het soort brander verwijzen wij uaar de afbeeldingen in paragraaf "Kenmerken van de branders en straalpijpen".

• Voor de maximale stabiliteit, controllerer dat de steunen voor de bakblikken goed zijn geplaatst en datijd er blink zich recht boven de brander staat.
• ControllerDat de bakblikken op lijn staan met eEN van de steunbalken van de blinkken.
• Plaats de handvaten van de bakblikken zodenig dat ze Niet uitsaken aan de voorkant van de kookplaat.

Het aspect dat het verschil uitmakt voor de stabiliteit van de pan is vaak de pan zichl (of de positie van de pan tijdens het gebruik). Goed uitgebalanceerd pannen, met platte onderkanten, die in het midden van de branders staan, met de handvaten die op lijn zijn gezett met de dwarsliggers

van het rooster bieden uiteraard de maximale stabiliteit.

Voorzorgsmaatregelen en advies

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit is een inbouwapparaat van klasse 3.
  Gasfomuizen haben voor een goede werkig behoefte aan een regelmatige luchtverversing. ControllerDat bij het installereren aan de vereisten worden voldaan beschreven in de paragraaf "Plaatsing".
• Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.
• Dit apparaat is vervaardigd voor Niet-professioneel gebruik binnenshuis.
• Het apparaat dient Niet buitenshuis te worden geplaatst, ook Niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.
• Raak het apparaat Niet blootsvoets aan of met natte handen of voeten.
• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreiben staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
• Voorkom dat elektrische snoeren van anderekleine keukenapparaten op warmedelen van de oventerechtkomen.
• Laat de ventilatieopeningen en warmteafvoer vrij.
• Controller altijd dat de knappen in de stand “●”/“○” staan als de oven nicht worden gezruikt.
• Haal de stekker nooituit het stopcontact door aan het snoer te trekken maar door de stekker zelf beet te pakken.
• Maak de oven Niet schoon of voer geen onderhouduit als de stekker nog in het stopcontact zit.
• Als de oven defect is, mag u nooit aan het interne systeme sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).
• Doe het glazen deksel (waar aanwezig) Niet omlaag als de gasbranders of de elektrische platen nog warm+zijn.
• Dit apparatusaat mag Niet worden gebruikt door Personen (kinderen inbegren) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of Personen die Niet de nodige ervaring of kennis hebben met het apparatusaat, tenzij onder toezicht van een personen die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparatusaat werkst.
• Voorkom dat kinderen met het apparaat spelen.
• Het apparaat is nicht geschikt om te worden ingeschakeld m.b.v. een externte timer ofwel door een geschaden afstandsbedieningssystem.

Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houd u aan deplaatsiljekte normen, zodate het verpakkingsmateriaal hergebruikt kan worden.
• De Europese Richtlijn 2012/19/EU over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijkte electrische apparaten Niet mogen vermietigd via de normale ongesorteerde afvalstroom. Oude apparaten要去 apart worden ingezameld om zo het hergebruik van de gebruekte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbol op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanner u het apparaat vermietigt, het apparaat apart要去 worden ingezameld.
  Consumen moeten contact opnemen met de locale autoriteiten voor informatatie over de juiste wijze van vermietiging van hun oude apparaat.

Energiebesparing en milieubehoud

• Bereid uw etenswaren in afgesloten potten of pannen met goed passende deksels en gebruik zo weinig möglichk water. Koken zonder deksel za het energieverbruik enorm verhogen.
• Gebruik enkel vlakke potten en pannen.
• Als u iets bereidt dat lang duurt, kurz u eventueel een snelkookpan gebruiken die twee maal sneller werkt en een derde van de energie bespaart.

Onderhoud en verzorging

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Het oppervlak van de kookplaat reinigen

• Alle geemalleerde en glazen onderdelen要去en met warm water en een neutrale oplossing gereinigd worden.
• Er kuren vlekken op roestvrijstalen oppervlakken ontstaan indien deze te lang worden blootgesteld aan kalkrijk water of aggressieve reinigingsmiddelen. Eventueel gemorste eten (water, saus, koffie, etc.) dient verwijdert te worden voordat dit opdroogt.
• Reinig met warm water en een neutraal reinigingsmiddel en droog verwolgens met een zachte doek of zeemleer. Verwijder ingebakken vuil met specifieke reinigingsmiddelen voor roestvrijstalen oppervlakken.
• Reinig roestvrijstaal alleen met een zachte doek of spons.
• Gebruik geen schurende of bijtende products, reinigingsmiddelen op chloorbasis of schuursponsjes.
• Gebruik geen stoomreinigers.
• Gebruik geen brandbare producten.
• Laat geen zure of basische stoffen, zoals azijn, mosterd, zout, suiker of citroensap op de kookplaat anschter.

De onderdelen van de kookplaat reinigen

Reinig geemailleerde en glazen alleen met een zachte doek of spons.
- Roosters, branderkappen en branders können voor reiniging verwijderd worden.
- Reinig ze handmatig met warm water en een nicht-bijtend reinigingsmiddel, verwijder eventuele voedselresten en controllerer dat er geen branderoppeningen verstocht zich.
Afspoelen en drogen.
- Breng de branders en branderkappen weir correct in de betreffende behuizingen aan.
Zorg bij het terugplaatsen van de roosters dat het pannensteungedeelte in lijn is met de brander.
- Bij modellen die zijn uitgerust met elektrische ontstekingspluggen en een verilgheidsvoorziening要去 het uiteinde van de plug grondig schoongemaakt worden voor een correcte werking. Controller deze items regelmatig en reinig ze indien nodig met een vochtige doek. Eventuel ingebakken voedsel要去 een tandenstoker of naald verwijderd worden.

! Om beschadiging van de elektrische ontstekingsinstallatie te voorkomen, dienen deze Niet gebruikt te worden wanner de branders zich Niet in hun behuizing bevinden.

Onderhoud gaskranen

Met verloop vanijd kan een kraan stroef worden of vast blijven zitten; in dat geval is hetoodzakelijk hem te verrangen.

! Dit moet worden uitgevoerd door een door de fabrikant bevoegde installmenteur.

Storingen en oplossingen

Het kan geleuren dat het kookvlak Niet (afdoende) functioneert. Voordat u de servicedienst belt dient u te controleren of u het euvel zich kunt oplossen. Verifieer om te beginnen of er een correcte stroom- en gastoevoer is, en in het bijzonder de hoofdgasleiding open staat.

De brander gaat Niet aan of de vlam is Niet gelijkmatig.

Heeft u gecontroleerd of:

• De openings van de vlamverspreiders Niet verstopt zijn.
• Alle onderdelen van de brander goed in elkaar zitten.
• Het nicht tocht dicht bij het kookvlak.

De vlam blijft Niet aan in de UITvoeringen met veiligheidsmechanisme.

Heeft u gecontroleerd of:

U de knop goed heeft ingedrukt.
- U de knop lang genoeg heeft ingedrukt voor het activeren van het veriligeidsmechanisme.
- De gaten van de vlamverspreiders zichbij het verilgheidsmechanisme niet verstoptহ.

De brander blijft Niet aan als hij op minimum staat.

Heeft u gecontroleerd of:

• De gaten van de vlamverspreiders Niet verstoet zich.
• Het nicht tocht dichtbij het kookvlak.
• De minimum stand nicht goed is ingesteld.

De pannen zijn wankel.

Heeft u gecontroleerd of:

• De bodem van de pan helemaal plat is.
• De pan in het midden van de brander of de kookplaat staat.
• De roosters zich verwisseld.

PAS OP

NL

Voor de installmentie van de kookplaat moet u de handleiding raadplegen

Vermijd per ongeluk met pannen, roosters of ander keukengerei gegen deplaat aan te stoten

Zet een pot of pan
nooit op twee of
meer branders
tegelijk

Laat lege vleesroosters
nooit langer dan 5 minuten
op een ontstoken brander
staan

TR

Montaj
